자기비파괴검사기사(구) 필기 기출문제복원 (2008-07-27)

자기비파괴검사기사(구) 2008-07-27 필기 기출문제 해설

이 페이지는 자기비파괴검사기사(구) 2008-07-27 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

자기비파괴검사기사(구)
(2008-07-27 기출문제)

목록

1과목: 자기탐상시험원리

1. 다음 중 자분탐상시험시 동일 조건하에서 표면 아래 측정 가능한 깊은 곳까지 결함을 가장 잘 검출할 수 있는 자화전류와 분산매로 조합된 것은?

  1. 교류, 습식
  2. 교류, 건식
  3. 직류, 습식
  4. 직류, 건식
(정답률: 알수없음)
  • 자분탐상시험에서 직류(DC)는 교류보다 침투력이 깊어 표면 아래 깊은 곳의 결함 검출에 유리하며, 건식 자분은 습식보다 입자가 커서 심부 결함 검출 능력이 더 뛰어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 각 재료의 자분탐상시험시 자분과 분산매의 조합이 부적합한 경우는?

  1. 기어의 표면 경화부분 - 비형광, 건식
  2. Hole 내부 및 나사부 - 형광, 습식
  3. 강교(鋼橋)의 용접부 - 비형광, 습식
  4. 탱크 내부의 용접부 - 형광, 습식
(정답률: 알수없음)
  • 기어의 표면 경화부분과 같이 정밀한 검사가 필요한 부위는 미세 결함을 찾기 위해 감도가 높은 형광 습식 자분법을 사용하는 것이 적절합니다. 따라서 비형광 건식 조합은 부적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 자극의 단면이 25mm x 25mm 인 극간식 자분탐상장치의 전자속을 측정하였더니 0.625mWb 이었다. 자속밀도는 몇 Tesla 가 되는가?

  1. 1
  2. 2
  3. 4
  4. 10
(정답률: 알수없음)
  • 자속밀도는 단위 면적당 자속의 양을 의미하며, 자속을 단면적으로 나누어 계산합니다.
    ① [기본 공식] $B = \frac{\Phi}{A}$
    ② [숫자 대입] $B = \frac{0.625 \times 10^{-3}}{25 \times 10^{-3} \times 25 \times 10^{-3}}$
    ③ [최종 결과] $B = 1$
    따라서 자속밀도는 $1\text{ Tesla}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 가로 31.75mm, 세로 60.45mm, 길이 103.12mm인 강자성체를 직류 통전법(Head shot)에 의하여 자화할 때 요구되는 최소 자화전류는 약 몇 A 인가?

  1. 1160
  2. 2380
  3. 4690
  4. 7260
(정답률: 알수없음)
  • 직류 통전법에서 최소 자화전류는 자성체 단면의 가장 큰 부분(최대 단면적)을 기준으로 계산합니다.
    ① [기본 공식] $I = \frac{H \times A}{1}$ (여기서 $H$는 자화강도, $A$는 단면적)
    ② [숫자 대입] $I = 400 \times (0.3175 \times 0.6045)$ (강자성체 표준 자화강도 $400\text{A/cm}^2$ 적용 및 단면적 $\text{cm}$ 환산)
    ③ [최종 결과] $I = 2380$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 표피효과의 영향으로 인하여 시험체의 표층부 이외에는 자화가 어려운 전류 형태는?

  1. 직류(直流)
  2. 교류(交流)
  3. 맥류(脈流)
  4. 전류(轉流)
(정답률: 알수없음)
  • 교류는 주파수가 높을수록 전류가 도체의 표면으로 쏠리는 표피효과(Skin Effect)가 발생하여, 시험체의 표층부 이외에는 자화가 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 반경 r 인 원형 코일에 I 의 전류가 흐를 때 코일의 중심점에서의 자계의 세기에 대한 설명으로 옳은 것은?

  1. I 에 비례하고, r 에 비례한다.
  2. I 에 비례하고, r 에 반비례한다.
  3. I 에 반비례하고, r 에 비례한다.
  4. I 에 반비례하고, r 에 반비례한다.
(정답률: 알수없음)
  • 원형 코일 중심에서의 자계 세기는 전류의 세기에 비례하고 코일의 반지름에 반비례하는 특성을 가집니다.
    $$H = \frac{I}{2r}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 누설시험 방법 중 가장 감도가 우수한 것은?

  1. 기포누설시험
  2. 헬륨누설시험
  3. 할로겐누설시험
  4. 암모니아누설시험
(정답률: 알수없음)
  • 헬륨(He)은 분자 크기가 매우 작고 화학적으로 불활성이라 미세한 틈새로도 잘 누설되며, 검출기의 감도가 매우 뛰어나 누설 시험 방법 중 가장 정밀한 검사가 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 누설시험의 목적을 가장 옳게 설명한 것은?

  1. 제품의 표면결함을 검출
  2. 용접부 내부결함의 크기와 위치를 파악
  3. 제품이 조기에 파손되는 것을 방지하고 제품의 신뢰성을 확보
  4. 강자성체 용접부에서 결함으로부터 야기되는 누설 자속을 측정하여 파악
(정답률: 알수없음)
  • 누설시험은 제품의 기밀성이나 수밀성을 확인하여 누설 부위를 찾아냄으로써, 제품이 조기에 파손되는 것을 방지하고 최종적인 제품의 신뢰성을 확보하는 데 목적이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 초음파탐상시험의 장점이 아닌 것은?

  1. 결함으로부터의 지시를 곧바로 얻을 수 있다.
  2. 시험체의 한 면만을 이용하여 결함을 측정할 수 있다.
  3. 내부조직의 입도가 크고 기포가 많은 부품 등의 탐상에 유용하다.
  4. 침투력이 매우 높아 두꺼운 단면을 갖는 부품의 깊은 곳에 있는 결함도 용이하게 검출한다.
(정답률: 알수없음)
  • 초음파탐상시험은 고주파 음파를 이용하므로, 내부 조직의 입도가 크거나 기포가 많은 재료에서는 음파의 산란과 감쇠가 심해 탐상이 어렵습니다.

    오답 노트
    결함 지시 즉시 획득, 단면 탐상 가능, 높은 침투력은 초음파탐상시험의 대표적인 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 방사선투과시험에서 현상액의 온도가 규격에 화씨(℉)로 되어 있어 섭씨온도로 변환시켜 측정된 값과 비교하고자 한다. 다음 중 화씨온도(℉)를 섭씨온도(℃)로 변환하는 식으로 옳은 것은?

  1. ℃ = 5/9 x (℉ - 32)
  2. ℃ = (℉ x 5/9 ) + 32
  3. ℃ = (℉ x 5/9 ) + 460
  4. ℃ = (℉ x 5/9 ) + 460
(정답률: 알수없음)
  • 화씨온도를 섭씨온도로 변환할 때는 화씨 온도에서 $32$를 뺀 후 $\frac{5}{9}$를 곱하는 원리를 사용합니다.
    ① [기본 공식] $C = \frac{5}{9}(F - 32)$
    ② [숫자 대입] $C = \frac{5}{9}(F - 32)$
    ③ [최종 결과] $C = \frac{5}{9}(F - 32)$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 철강재를 용접하여 일정시간 경과 후 표면 및 표면직하에 결함이 있는지를 검출하기 위한 경제적이고 손쉬운 비파괴검사법은?

  1. 방사선투과검사
  2. 초음파탐상검사
  3. 자분탐상검사
  4. 와전류탐상검사
(정답률: 알수없음)
  • 철강재(강자성체)의 표면 및 표면 직하 결함을 빠르고 경제적으로 검출할 수 있는 가장 대표적인 방법은 자분탐상검사입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 중 금속의 용접부위에 대한 체적형 내부 결함검출에 가장 효과적인 비파괴검사법은?

  1. 방사선투과시험
  2. 자분탐상시험
  3. 침투탐상시험
  4. 와전류탐상시험
(정답률: 알수없음)
  • 방사선투과시험은 투과된 방사선량의 차이를 이용하여 내부의 빈 공간이나 불순물 같은 체적형 내부 결함을 검출하는 데 가장 효과적입니다.

    오답 노트
    자분탐상시험, 침투탐상시험, 와전류탐상시험: 주로 표면 또는 표면 직하 결함 검출에 사용됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 시험체의 표면 근처에 불연속 또는 구조의 변화가 있으면 온도구배에 의해 전압이 발생하며 이를 전위차계로 검사하는 방법으로서 불연소, 편석, 열전 특성을 측정할 수 있는 비파괴검사법은?

  1. 열적 검사법
  2. 화학분석 검사법
  3. 방사선투과 검사법
  4. 음파-초음파 검사법
(정답률: 알수없음)
  • 시험체 표면 근처의 불연속부에서 발생하는 온도구배에 의한 전압(전위차)을 측정하여 불연소, 편석 등을 검사하는 방법은 열적 검사법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

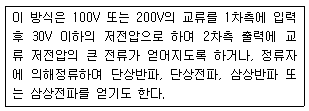

14. 다음은 자분탐상시험의 자화 전류를 발생시키는 자화전언부의 어떤 형식을 설명한 것이다. 이에 해당하는 형식으로 옳은 것은?

  1. 축전기 방전식
  2. 강압 변압기식
  3. 강압 정류식
  4. One-Pulse 통전식
(정답률: 알수없음)
  • 이미지 의 설명처럼 $100\text{V}$ 또는 $200\text{V}$의 교류를 1차측에 입력하여 $30\text{V}$이하의 저전압으로 변환해 큰 전류를 얻는 방식은 강압 변압기식의 전형적인 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 초음파의 특성에 대한 설명 중 잘못된 것은?

  1. 지향성이 좋다.
  2. 진행거리가 비교적 길다.
  3. 동일 매질 내에서 속도가 일정하다.
  4. 전파와 같이 진공 중에서도 진행한다.
(정답률: 알수없음)
  • 초음파는 매질의 진동을 통해 전달되는 역학적 파동이므로, 매질이 없는 진공 상태에서는 전파될 수 없습니다.

    오답 노트
    지향성: 빔의 방향성이 뚜렷하여 결함 위치 파악에 유리합니다.
    진행거리: 감쇠가 적어 비교적 깊은 곳까지 진행합니다.
    속도: 동일한 매질 내에서는 속도가 일정하게 유지됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 수세성 형광침투탐상시험의 특징으로 볼 수 없는 것은?

  1. 표면의 얕고, 가느다란 홈의 탐상이 어렵다.
  2. 열쇠구멍이나 나사부분의 탐상이 가능하다.
  3. 수분이 있으면 침투액의 성능이 현저히 떨어진다.
  4. 사용하기가 불편하지만 넓은 면적을 단 한 번의 조작으로 탐상이 가능하다.
(정답률: 알수없음)
  • 수세성 형광침투탐상시험은 사용법이 간편하고 세척이 쉬워 넓은 면적을 효율적으로 탐상할 수 있는 것이 특징입니다.

    오답 노트
    표면의 얕고 가느다란 홈: 세척 시 침투액이 함께 씻겨나가 탐상이 어렵습니다.
    열쇠구멍이나 나사부분: 복잡한 형상에서도 탐상이 가능합니다.
    수분 영향: 수분이 있으면 침투 성능이 저하됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 침투탐상시험 중 다른 탐상 방법에 비해 미세한 결함에 가장 감도가 높은 것은?

  1. 수세성 형광침투탐상시험
  2. 후유화성 형광침투탐상시험
  3. 용제제거성 염색침투탐상시험
  4. 용제제거성 형광침투탐상시험
(정답률: 알수없음)
  • 후유화성 형광침투탐상시험은 침투액의 세척력이 낮아 미세한 결함 속의 침투액이 잘 씻겨나가지 않으며, 형광 입자의 높은 시인성 덕분에 다른 방법보다 미세 결함에 대한 감도가 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 다른 비파괴시험과 비교할 때 와전류탐상시험의 장점으로 볼 수 없는 것은?

  1. 결함탐상 및 재질검사 등 여러 데이터를 동시에 얻을 수 있다.
  2. 표면으로부터 깊은 내부결함의 검출은 곤란하지만, 표면결함의 검출에 뛰어나다.
  3. 고온에서의 탐상을 수행할 수 있고, 가는 선, 내부 구멍 등의 검사를 수행할 수 있다.
  4. 지시는 분석이 용이한 실물과 같은 형태로 직접 볼 수 있으며, 크기와 위치를 정확히 알 수 있다.
(정답률: 알수없음)
  • 와전류탐상시험은 전기적 신호(임피던스 변화)를 분석하여 결함을 찾아내는 간접적인 방식입니다.
    지시를 실물과 같은 형태로 직접 볼 수 있고 크기와 위치를 정확히 알 수 있는 것은 방사선투과시험(RT)과 같은 영상 기반 시험의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 와전류탐상시험에서 탐상 코일의 임피던스에 영향을 미치는 인자로 가장 거리가 먼 것은?

  1. 시험체의 전도도
  2. 시험체의 투자율
  3. 시험체의 보자력
  4. 시험체의 형상과 치수
(정답률: 알수없음)
  • 와전류탐상시험의 임피던스는 시험체의 전기적 특성과 기하학적 구조에 의해 결정됩니다.
    시험체의 전도도, 투자율, 그리고 형상과 치수는 와전류의 흐름과 자기장에 직접적인 영향을 주어 임피던스를 변화시키지만, 보자력은 강자성체의 자화 특성(자기 이력)과 관련된 인자로 와전류 임피던스 결정의 직접적인 주요 인자가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 비파괴검사법으로 측정 및 평가할 수 없는 것은?

  1. 시험체의 구조
  2. 재료의 충격 시험치
  3. 시험체 내의 결함
  4. 시험체의 계속 사용 여부
(정답률: 알수없음)
  • 비파괴검사는 제품을 파괴하지 않고 내부 결함이나 구조를 확인하는 방법입니다. 반면, 충격 시험치는 재료를 실제로 파괴하여 에너지를 측정하는 파괴 시험을 통해서만 알 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 자기탐상검사

21. 자분탐상검사에 적합한 강자성 재료로만 조합된 것은?

  1. 철(Fe), 니켈(Ni), 주석(Sn)
  2. 철(Fe), 니켈(Ni), 코발트(Co)
  3. 철(Fe), 알루미늄(Al), 구리(Cu)
  4. 철(Fe), 코발트(Co), 알루미늄(Al)
(정답률: 알수없음)
  • 자분탐상검사는 강자성체에서만 가능하며, 대표적인 강자성 재료는 철(Fe), 니켈(Ni), 코발트(Co)입니다.

    오답 노트
    알루미늄(Al), 구리(Cu), 주석(Sn): 비자성체이므로 자분탐상 불가
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 자분탐상검사의 장비 중에 가우스미터(Gauss meter)에 대한 설명으로 옳은 것은?

  1. 자계 방향과 크기를 측정하는 것이다.
  2. 국부적인 공간의 자계나 누설 자속밀도를 측정하는 것이다.
  3. 탈자여부 조사장치이며, 얇은 금속판에 구리를 입혀 인공흠을 가공한 것이다.
  4. 결함 부위에 발생한 자속의 정밀 측정장비로서 결함의 크기를 정확히 나타낼 수 있는 것이다.
(정답률: 알수없음)
  • 가우스미터는 자석이나 자화된 물체 표면에서 발생하는 국부적인 자계의 세기나 누설 자속밀도를 정량적으로 측정하는 장비입니다.

    오답 노트
    자계 방향과 크기 측정: 단순 방향 측정보다는 밀도 측정에 특화됨
    탈자여부 조사장치: 이는 표준 시험편(Burmah-Castrol strip 등)에 대한 설명임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 직경 50mm, 길이 150mm 인 봉을 코일법으로 자분탐상검사할 때 장비의 최대 전류가 3000A 라면 검사체에 몇 회의 코일을 감아야 하는가?

  1. 3회
  2. 4회
  3. 5회
  4. 6회
(정답률: 알수없음)
  • 코일법에서 필요한 권수(감은 횟수)는 자계 강도 공식을 이용하여 산출합니다.
    ① [기본 공식] $N = \frac{H \cdot L}{I}$
    ② [숫자 대입] $N = \frac{10 \cdot 150}{3000}$
    ③ [최종 결과] $N = 0.5$
    단, 일반적인 자분탐상 기준 자계강도 $H$를 적용하거나 장비 특성을 고려할 때, 주어진 조건에서 최소 필요 권수를 계산하면 5회가 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 나타난 자분모양이 결함인지 의사모양인지 불분명 할 때 취해야 하는 조치로 가장 적절한 것은?

  1. 어닐링 열처리한 후 재검사한다.
  2. 표면을 그라인딩한 후 재검사한다.
  3. 의사모양이 나타나지 않는 다른 검사법으로 재확인하고 그래도 불분명하면 결함으로 간주한다.
  4. 의사모양으로 결정하고 추후 가동 중에 수시로 재검사를 실시하여 진행 여부를 관찰한다.
(정답률: 알수없음)
  • 자분모양이 결함인지 의사모양인지 판별이 어려울 때는 침투탐상검사나 초음파탐상검사 등 의사모양이 발생하지 않는 다른 비파괴검사법으로 교차 확인하며, 그럼에도 불구하고 불분명할 경우에는 보수적인 관점에서 결함으로 간주하여 처리하는 것이 안전합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 대형 주조물의 결함을 검출할 수 있는 가장 효율적인 방법은?

  1. 자계가 불연속에 대해 평행하도록 전류를 통한다.
  2. 주조물의 한 쪽 끝에서 중심까지 전류를 보낸다.
  3. 1회에 6 ~ 8인치 간격으로 프로드를 접촉시키고 전류를 통한다.
  4. 강한 자계가 검사를 방해하지 않도록 투자율을 0(zero)에 가깝게 낮춘다.
(정답률: 알수없음)
  • 대형 주조물과 같이 크기가 크고 형상이 복잡한 경우, 프로드(Prod)를 일정 간격($6 \sim 8$인치)으로 접촉시켜 국부적으로 자화시키는 방법이 결함 검출에 가장 효율적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 자분탐상검사에 대한 다음 설명 중 틀린 것은?

  1. 자력선은 N극에서 S극으로 흐른다.
  2. 자분모양을 탐상면에 그대로 고정시키고 싶을 때는 자기테이프의 전사법을 사용한다.
  3. 자기펜 흔적은 자화된 검사체끼리 서로 접촉되었을 경우에 생기는 의사모양의 하나이다.
  4. 투자율이 다른 재질의 경계에는 자계의 세기를 약하게 하여도 의사모양이 나타날 수 있다.
(정답률: 알수없음)
  • 자기테이프의 전사법은 자분모양을 그대로 고정시키는 것이 아니라, 자분모양을 테이프에 옮겨 기록하여 보존하기 위한 방법입니다.

    오답 노트
    자력선 방향: N극에서 S극으로 흐르는 것이 맞음
    자기펜 흔적: 자화된 검사체 접촉 시 발생하는 의사모양의 일종임
    투자율 경계: 투자율 차이가 큰 경계면에서는 약한 자계에서도 자속 누설이 발생해 의사모양이 나타날 수 있음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 백등유를 분산매로 사용하는 습식 자분탐상검사에서 후처리를 할 때 가장 적합한 것은?

  1. 물(Water)
  2. 용제(Solvent)
  3. 에칭(Etching)dor
  4. 가솔린(Gasoline)
(정답률: 알수없음)
  • 백등유와 같은 유성 분산매를 사용한 습식 자분탐상검사 후에는 기름 성분을 제거해야 하므로, 이를 효과적으로 녹여낼 수 있는 용제(Solvent)를 사용하여 후처리를 하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 자분탐상검사 후 시험체에 자극이 있는지 여부를 알기 위하여 간이형 자장지시계를 사용할 때 가장 관계가 깊은 인자는?

  1. 유도성
  2. 투과성
  3. 자력선수
  4. 잔류자기
(정답률: 알수없음)
  • 자분탐상검사 완료 후 시험체에 남아있는 자기가 있는지 확인하는 것은 잔류자기를 측정하는 과정이며, 간이형 자장지시계는 바로 이 잔류자기의 유무와 세기를 확인하는 데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 용접부를 프로드법으로 검사하고자 할 때 다음 설명 중 옳은 것은?

  1. 극간법에 비하여 감도가 떨어진다.
  2. 프로드 간격은 항상 일정하게 유지해야 한다.
  3. 건식자분을 사용하면 표면직하 불연속에 대해 감도가 나쁘다.
  4. 프로드의 탈착은 반드시 통전하고 있는 상태에서 행위가 이루어져야 한다.
(정답률: 알수없음)
  • 프로드법은 프로드 사이의 간격에 따라 자계의 강도와 분포가 결정되므로, 균일한 검사 감도를 유지하기 위해 프로드 간격을 항상 일정하게 유지하는 것이 중요합니다.

    오답 노트
    극간법에 비하여 감도가 떨어진다: 프로드법은 국부적으로 강한 자계를 형성하여 감도가 매우 높습니다.
    건식자분을 사용하면 표면직하 불연속에 대해 감도가 나쁘다: 건식자분은 표면 결함에, 습식자분은 표면직하 결함에 더 유리합니다.
    프로드의 탈착은 반드시 통전하고 있는 상태에서 행위가 이루어져야 한다: 아크 발생 및 안전 사고 위험으로 인해 반드시 통전을 중단한 후 탈착해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 실효투자율(Effective permeability)에 대하여 설명한 것으로 틀린 것은?

  1. 검사체의 형태에 따라 달라지지 않는다.
  2. 검사체의 전도율, 투자율 및 시험주파수에 따라 달라진다.
  3. 검사재질의 고유 성질에 의해서만 정해지지는 않는다.
  4. 코일법과 같은 선형자계 적용시에 중요한 고려사항이다.
(정답률: 알수없음)
  • 실효투자율은 재질의 고유 성질뿐만 아니라 검사체의 형태(기하학적 구조), 전도율, 투자율 및 시험 주파수에 따라 영향을 받는 값입니다. 따라서 검사체의 형태에 따라 달라지지 않는다는 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 누설자속탐상검사의 장점을 자분탐상검사와 비교 했을 때의 설명으로 틀린 것은?

  1. 자동화가 가능하다.
  2. 고속 주사가 가능하다.
  3. 결함의 정량 측정이 가능하다.
  4. 검출 한계의 결함깊이가 작다.
(정답률: 알수없음)
  • 누설자속탐상검사는 자분탐상검사에 비해 자동화와 고속 주사가 가능하며 결함의 정량적 측정이 가능하다는 장점이 있습니다. 하지만 검출 한계의 결함 깊이는 자분탐상검사보다 깊은 결함에 더 유리하므로, 결함 깊이가 작다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 시험체의 구멍에 철심을 통과시키고 이 철심에 교 류자속을 흐르게 하여 시험체의 구멍 등 주위에 원주 방향의 유도전류를 발생시켜 그 전류가 만드는 자계에 의해서 시험체를 자화시키는 방법을 무엇이라 하는가?

  1. 극간법
  2. 코일법
  3. 전류관통법
  4. 자속관통법
(정답률: 알수없음)
  • 시험체 구멍에 철심을 넣고 교류 자속을 흐르게 하여 원주 방향의 유도전류를 발생시키고, 이 전류가 만드는 자계로 시험체를 자화시키는 방식은 자속관통법의 핵심 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 강괴가 압연과정으로 강판이 될 때 강괴에 들어 있는 기공이나 불순물 같은 결함들이 내부의 외부 면과 평행하게 되어 존재하는 결함을 무엇이라 하는가?

  1. 파이프(Pipe)
  2. 개재물(Inclusion)
  3. 편석(Segregation)
  4. 라미네이션(Lamination)
(정답률: 알수없음)
  • 라미네이션(Lamination)은 강괴가 압연 과정을 거쳐 강판이 될 때, 내부에 있던 기공이나 불순물 등의 결함이 압연 방향을 따라 외부 면과 평행하게 얇게 펴져 존재하는 결함을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 습식자분에 사용되는 강자성체 분말의 크기로 적합한 것은?

  1. 0.01 ~ 0.1㎛
  2. 0.2 ~ 60㎛
  3. 70 ~ 90㎛
  4. 100 ~ 600㎛
(정답률: 알수없음)
  • 습식자분은 액체 속에 분산되어 사용되므로 입자가 매우 미세해야 하며, 일반적으로 $0.2 \sim 60\mu m$ 크기의 강자성체 분말을 사용하여 미세한 결함까지 검출할 수 있도록 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 자분이 갖추어야 할 자기적 성질로 옳은 것은?

  1. 높은 투자율, 높은 보자력
  2. 낮은 투자율, 낮은 보자력
  3. 높은 투자율, 낮은 보자력
  4. 낮은 투자율, 높은 보자력
(정답률: 알수없음)
  • 자분은 자력선에 빠르게 반응하여 결함 부위에 잘 모여야 하므로 투자율이 높아야 하며, 자화된 후에는 자계가 제거되었을 때 쉽게 자성을 잃고 떨어져 나가야 하므로 보자력은 낮아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 위상이 120도씩 서로 다른 삼상교류의 각 상을 반파정류하여 자화전류로 만들어, 1회의 조작으로 방향이 서로 다른 자계가 동시에 시험체에 걸리도록 한 특수자분탐상 장치는?

  1. 회전자계에 의한 방식
  2. 듀오백법에 의한 방식
  3. 진동자계에 의한 방식
  4. 브릿지법에 의한 방식
(정답률: 알수없음)
  • 듀오백법에 의한 방식은 위상이 $120^{\circ}$씩 차이 나는 삼상교류를 반파정류하여 자화전류로 사용함으로써, 한 번의 조작으로 서로 다른 방향의 자계를 동시에 형성시켜 검사 효율을 높인 특수 자분탐상 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 육안으로 검사하기 힘든 좁고 깊은 구멍의 내면 및 구석진 곳까지도 자분탐상하기에 적합한 방법은?

  1. 홀소자법
  2. 자화고무법
  3. 누설자속탐상법
  4. 자기다이오드법
(정답률: 알수없음)
  • 자화고무법은 유연한 자화고무를 사용하여 좁고 깊은 구멍의 내면이나 구석진 곳처럼 일반적인 방법으로 자화시키기 어려운 부위에 밀착시켜 자계를 형성할 수 있어 검사에 매우 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 자분탐상검사의 적용에 관한 설명으로 틀린 것은?

  1. 강판의 검사에는 일반적으로 프로드법, 요크법 등이 적용된다.
  2. 봉강의 검사에는 일반적으로 축통전법이 적용되며, 필요시 극간법도 적용될 수 있다.
  3. 강관의 검사에는 축통전법, 전류관통법 등이 널리 이용된다.
  4. 평판 용접부의 검사에는 전류관통법, 프로드법, 요크법 등이 적용된다.
(정답률: 알수없음)
  • 자분탐상검사에서 전류관통법은 전류가 시험체를 관통하여 흐르는 방식으로, 주로 강관이나 링 형태의 부품에 적용하며 평판 용접부에는 적용하기 어렵습니다.

    오답 노트
    강판의 검사: 프로드법, 요크법 적용 가능
    봉강의 검사: 축통전법, 극간법 적용 가능
    강관의 검사: 축통전법, 전류관통법 적용 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 통전법으로 자분탐상검사를 수행할 경우 자화전류는 직류나 정류 전류가 사용되며, 자화전류 값은 일반적으로 외경에 따라 달라진다. 외경이 178mm(7인치)일 경우 다음 중 자화전류로 가장 적당한 것은?

  1. 700A
  2. 2100A
  3. 2800A
  4. 4000A
(정답률: 알수없음)
  • 통전법에서 자화전류는 일반적으로 시험체의 외경에 비례하여 결정하며, 표준 규격에 따른 외경별 권장 전류값을 적용합니다.
    외경이 $178\text{mm}$($7\text{인치}$)인 경우, 표준 자화전류 범위 내에서 가장 적절한 값은 $4000\text{A}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 강 용접부에서 발생되는 수소취성균열(hydrogen induced crack)을 방지하기 위한 대책으로 볼 수 없는 것은?

  1. 적절한 후열처리를 한다.
  2. 적절한 예열온도를 유지한다.
  3. 용접봉을 적절하게 건조하여 사용한다.
  4. 저수소계 용접봉을 사용한다.
(정답률: 알수없음)
  • 수소취성균열은 용접 금속 내의 확산성 수소가 원인이 되어 발생하므로, 수소 유입을 차단하는 예열, 용접봉 건조, 저수소계 용접봉 사용이 핵심 대책입니다.

    오답 노트
    적절한 후열처리를 한다: 후열처리는 주로 잔류 응력 제거를 목적으로 하며, 수소취성균열의 직접적인 방지 대책(수소 유입 차단)과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 자기탐상관련규격및컴퓨터활용

41. 보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V, Art.7)에 따라 백색광 및 형광의 측정을 위한 조도계는 수리되었을 때마다 교정을 실시하여야 하며 또한 최대 얼마의 기간마다 교정을 실시하여야 하는 가?

  1. 1개월
  2. 6개월
  3. 1년
  4. 2년
(정답률: 알수없음)
  • ASME Sec.V, Art.7 규정에 따라 백색광 및 형광 측정을 위한 조도계는 수리 후 매번 교정해야 하며, 정기적으로는 최대 1년마다 교정을 실시해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 표준시험편에 관한 내용 중 틀린것은?

  1. A형 표준시험편의 자분 적용은 연속법으로 한다.
  2. C형 표준시험편의 자분 적용은 연속법으로 한다.
  3. B형 대비시험편은 장치, 자분의 성능평가에 이용된다.
  4. C형 표준시험편은 B형 대비시험편의 적용이 곤란한 경우 사용된다.
(정답률: 알수없음)
  • C형 표준시험편은 B형 대비시험편의 적용이 곤란한 경우에 사용하는 것이 아니라, 특정 목적의 성능 평가나 검증을 위해 별도로 정의된 시험편입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)의 자화전류를 선택하는 것에 대한 설명으로 다음 ( )안에 알맞은 것은?

  1. 직류
  2. 교류
  3. 맥류
  4. 충격전류
(정답률: 알수없음)
  • $\text{( 충격전류 )}$를 사용하여 자화하는 경우는 잔류법에 한한다는 것이 KS D 0213의 규정입니다. 따라서 정답은 충격전류입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 따른 자분의 설명 중 옳은 것은?

  1. 습식자분의 분산매로서 물은 사용할 수 없다.
  2. 자분은 분산매질의 차이에 따라 형광자분과 비형광자분으로 분류한다.
  3. 검사액 중의 자분 분산농도는 자분질량(g)에 대한 백분율로 표시한다.
  4. 자분의 입도는 현미경 측정방법에 의해 입자의 정방향 지름을 측정하고 입자 지름의 범위로 나타낸다.
(정답률: 알수없음)
  • 자분의 입도는 현미경 측정방법을 통해 입자의 정방향 지름을 측정하고 그 범위로 나타내는 것이 옳습니다.

    오답 노트
    물은 분산매로 사용 가능함
    형광/비형광 분류는 분산매질이 아닌 자분 자체의 성질에 따름
    분산농도는 분산매질의 부피에 대한 자분 질량의 비율로 표시함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 통전시간의 설정에 대한 내용 중 틀린 것은?

  1. 잔류법의 경우 원칙적으로 1/4 ~ 1초로 한다.
  2. 충격 전류의 경우 1/120초 이상으로 하고, 3회 이상 통전한다.
  3. 전자석에 의한 극간법의 경우 통전시간을 설정하지 않는다.
  4. 연속법에서는 통전 중의 자분의 적용을 완료할 수 있는 통전시간을 설정해야 한다.
(정답률: 알수없음)
  • 자분탐상시험에서 전자석에 의한 극간법 역시 적절한 자화 강도를 유지하기 위해 통전시간을 설정하여 관리해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 탈자에 관한 내용의 설명 중 잘못된 것은?

  1. 시험체의 잔류자기가 계측 장비에 영향을 줄 때 탈자를 한다.
  2. 탈자는 자계의 방향을 교대로 바꾸면서 자계의 강도를 감소시킨다.
  3. 탈자의 방법에는 직류나 교류에 의한 자계를 이용하는 방법이 있다.
  4. 탈자시 잔류자기 값을 정확하게 측정하기 위해서 가우스미터나 자속계를 사용한다.
(정답률: 알수없음)
  • 탈자는 자계의 방향을 교대로 바꾸며 강도를 감소시켜 잔류자기를 제거하는 과정입니다. 가우스미터나 자속계는 탈자 과정 중에 사용하는 것이 아니라, 탈자가 완료된 후 잔류자기 값을 측정하여 탈자 여부를 확인하는 데 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 보일러 및 압력용기에 대한 표준자분탐상검사(ASME Sec.V, Art.25 SE-709)에서 건식자분 중 비형광자분의 색상은 거의 모든 색으로 만들 수 있다고 한다. 그러나 다음 중 일반적으로 자주 사용되는 색상이 아닌 것은?

  1. 붉은색(red)
  2. 파란색(blue)
  3. 검은색(black)
  4. 노란색(yellow)
(정답률: 알수없음)
  • ASME Sec.V, Art.25 SE-709에 따르면 건식 비형광자분은 다양한 색상으로 제조 가능하지만, 일반적으로 붉은색, 검은색, 노란색 등이 주로 사용되며 파란색은 일반적인 사용 색상에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V, Art.7)에서 규정한 자화 방법에 해당되지 않은 것은?

  1. 프로드법
  2. 선형자화법
  3. 다축자화법
  4. 다중주파수법
(정답률: 알수없음)
  • ASME Sec.V, Art.7에서 규정하는 자화 방법에는 프로드법, 선형자화법, 다축자화법 등이 포함되나, 다중주파수법은 표준에서 규정한 자화 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 “시험기록의 기호”와 이에 대한 설명이 틀린 것은?

  1. C∧3000 : 극간법을 사용하여 직류 3000A의 전류를 흐르게 하였다.
  2. EA~2000 : 축통전법을 사용하여 교류 2000A의 전류를 흐르게 하였다.
  3. B-1500 : 전류관통법을 사용하여 직류 1500A의 전류를 흐르게 하였다.
  4. P-1500ⓓ : 프로드법을 사용하여 직류 1500A의 전류를 흐르게 하였다. 또 탈자를 하였다.
(정답률: 알수없음)
  • KS D 0213 표준에서 극간법의 기호는 $C$를 사용하며, 직류를 사용했을 때는 $C\text{-}$ 형태로 표기합니다. $C\text{^}3000$과 같이 삿갓 기호($\text{^}$)를 사용하는 것은 교류를 의미하므로 직류라고 설명한 내용은 틀렸습니다.

    오답 노트
    축통전법: $EA$ 기호 사용
    전류관통법: $B$ 기호 사용
    프로드법: $P$ 기호 사용 및 탈자 표기 $d$ 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 보일러 및 압력용기에 대한 표준자분탐상검사(ASME Sec.V, Art.25 SE-709)에서 자분 제조자가 특별히 규정하지 않은 경우 습식자분의 분산농도 측정을 할 때 형광자분은 액조시료 100mL 당 얼마 범위의 침전량(mL)이 권고되는가?

  1. 0.01 ~ 0.05
  2. 0.1 ~ 0.4
  3. 0.5 ~ 1.0
  4. 1.2 ~ 2.4
(정답률: 알수없음)
  • ASME Sec.V, Art.25 SE-709 표준에 따라 자분 제조자의 별도 규정이 없을 때, 습식 형광자분의 권고 분산농도는 시료 $100\text{mL}$ 당 $0.1 \sim 0.4\text{mL}$의 침전량입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V, Art.7)에 따라 직접통전법을 사용하여 직류로 시험체를 자화하는 경우 직경 50mm, 길이 150mm의 시험체를 자화하는데 필요한 전류로 가장 적합한 것은?

  1. 350A
  2. 1000A
  3. 3000A
  4. 45000A
(정답률: 알수없음)
  • 직접통전법을 이용한 직류 자화 시 필요한 전류량은 시험체의 직경에 비례하여 결정됩니다. 일반적으로 직경 $1\text{mm}$당 $20\text{A}$의 전류를 적용하는 기준을 사용합니다.
    ① [기본 공식] $I = \text{직경} \times 20\text{A}/\text{mm}$ ② [숫자 대입] $$I = 50 \times 20$$ ③ [최종 결과] $$I = 1000\text{A}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 보일러 및 압력용기에 대한 표준자분탐상검사(ASME Sec.V, Art25 SE-709)에 따라 사용되는 프로드 장비 중 전류계의 정밀도에 대한 교정(calibration) 주기 규정으로 옳은 것은?

  1. 6개월에 1회 이상
  2. 1년에 1회 이상
  3. 2년에 1회 이상
  4. 3년에 1회 이상
(정답률: 알수없음)
  • ASME Sec.V 규정에 따라 프로드 장비에 사용되는 전류계의 정밀도를 유지하기 위한 교정(calibration) 주기는 6개월에 1회 이상으로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 보일러 및 압력용기에 대한 표준자분탐상검사(ASME Sec.V, Art.25 SE-709)에서 프로드를 사용하여 탐상을 수행할 때 프로드사이의 간격은 얼마로 하여야 가장 효과적으로 시험을 수행할 수 있는가?

  1. 5cm 이하
  2. 5 ~ 10cm
  3. 15 ~ 20cm
  4. 25 ~ 30cm
(정답률: 알수없음)
  • ASME Sec.V 규정에서 프로드 탐상 시 자속의 분포와 탐상 효율을 최적화하기 위해 권장하는 프로드 사이의 간격은 $15 \sim 20\text{cm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 보일러 및 압력용기에 대한 표준자분탐상검사(ASME Sec.V, Art.25 SE-709)에서 동막대를 프로드 팁(tip)으로 사용하여 자화하는 경우, 아크 발생으로 시험체 표면에 금속학적인 손상을 유발할 수 있어서 개회로(open circuit)의 전압은 몇 V 를 초과하지 않도록 제한하는가?

  1. 25V
  2. 50V
  3. 110V
  4. 220V
(정답률: 알수없음)
  • ASME Sec.V 규정에 따르면, 프로드 팁을 이용한 자화 시 아크 발생으로 인한 시험체 표면의 금속학적 손상을 방지하기 위해 개회로 전압을 제한합니다.
    제한 전압은 $25\text{V}$이하로 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 의해 다음 중 연속한 자분모양으로 분류되는 것은?

  1. 1개의 용입부족 길이가 50mm 인 긴 선상의 자분 모양
  2. 직경이 1mm 인 기공에 의해 나타난 지시 3개가 1mm 간격으로 일렬로 타나난 자분모양
  3. 균열에 의해 나뭇가지 모양으로 연결되어 나타난 자분모양으로 그 길이가 30mm 인 자분모양
  4. 길이가 25mm, 나비가 2mm 인 자분모양과 길이가 5mm, 나비가 2mm인 자분모양이 5mm 간격으로 나타난 지시
(정답률: 알수없음)
  • KS D 0213 규격에 따라 연속한 자분모양은 개별적인 지시들이 서로 인접하여 하나의 선상으로 나타나는 경우를 말합니다. 직경이 $1\text{mm}$인 기공에 의해 나타난 지시 3개가 $1\text{mm}$ 간격으로 일렬로 나타난 자분모양은 지시 간의 간격이 매우 좁아 연속한 모양으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 운영체제를 기능에 따라 분류할 때 제어프로그램에 해당하는 것은?

  1. 문제 프로그램
  2. 서비스 프로그램
  3. 언어 번역 프로그램
  4. 데이터 관리 프로그램
(정답률: 알수없음)
  • 운영체제의 제어프로그램은 시스템의 효율적 운영을 위해 자원을 관리하는 프로그램으로, 데이터 관리 프로그램이 이에 해당합니다.

    오답 노트
    문제 프로그램, 서비스 프로그램, 언어 번역 프로그램: 사용자의 편의를 돕는 처리 프로그램에 해당
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 중앙처리장치와 주기억장치와의 처리 속도 차이를 줄이기 위해 사용되는 고속 메모리는?

  1. Cache memory
  2. Virtual memory
  3. Dynamic memory
  4. Auxiliary memory
(정답률: 알수없음)
  • CPU와 주기억장치 사이의 속도 차이(병목 현상)를 해결하기 위해, 자주 사용하는 데이터를 임시로 저장하는 고속의 메모리인 Cache memory를 사용합니다.

    오답 노트
    Virtual memory: 보조기억장치를 주기억장치처럼 사용하는 가상 메모리
    Dynamic memory: 재충전이 필요한 동적 램(DRAM)
    Auxiliary memory: 하드디스크와 같은 보조기억장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음이 설명하고 있는 웹 페이지 검색 방식은?

  1. 키 워드 검색 방식
  2. 메뉴 검색 방식
  3. 메타 검색 방식
  4. 지능형 검색 방식
(정답률: 알수없음)
  • 제시된 이미지 의 내용처럼 검색어라는 일련의 단어들을 이용하여 해당 단어가 포함된 웹 문서를 찾는 가장 일반적인 방식은 키 워드 검색 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 컴퓨터 바이러스에 감염되었을 때의 증상으로 거리가 먼 것은?

  1. 파일의 크기가 커진다.
  2. 엉뚱한 에러 메시지가 나온다.
  3. 프로그램이 실행되지 않는다.
  4. 컴퓨터의 속도가 빨라진다.
(정답률: 알수없음)
  • 컴퓨터 바이러스에 감염되면 시스템 자원을 무단으로 사용하거나 파일을 파괴하므로, 전반적인 시스템 성능이 저하되어 컴퓨터의 속도가 느려지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 우리 나라 정부기관인 행정안전부(mopas)의 도메인 이름으로 옳은 것은?

  1. www.mopas.com
  2. www.mopas.go.kr
  3. www.mopas.co.kr
  4. www.mopas.pe.kr
(정답률: 알수없음)
  • 정부기관 및 공공기관의 도메인은 government의 약자인 go를 사용하여 .go.kr 형식을 사용합니다. 따라서 행정안전부의 도메인은 www.mopas.go.kr이 정답입니다.

    오답 노트
    .com: 영리 기업
    .co.kr: 일반 회사/기업
    .pe.kr: 개인(person)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 금속재료학

61. 다음 중 순철의 변태가 아닌 것은?

  1. A0
  2. A2
  3. A3
  4. A4
(정답률: 알수없음)
  • 순철의 변태는 $\alpha \rightarrow \alpha \gamma$ ($$A_2$$), $\alpha \gamma \rightarrow \gamma@@D_MATH_1@@A_3@@D_MATH_2@@ (@@D_MATH_3@@) 과정으로 일어납니다. $A_0$ 변태는 순철의 변태 과정에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. Fe-C계 평형 상태도에서 레데뷰라이트(Ledeburite) 조직이 생기는 곳은?

  1. A
  2. B
  3. C
  4. D
(정답률: 알수없음)
  • 레데뷰라이트(Ledeburite)는 공정 반응($$L \rightarrow \gamma + Fe_3C$$)에 의해 생성되는 조직으로, Fe-C 상태도에서 공정선 아래의 영역인 C 지점에서 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 탄소강을 담금질(quenching)할 때 마텐자이트의 강화요인이 아닌 것은?

  1. 오스테나이트를 확산 전단 응력을 일으켜 강화
  2. 결정의 미세화에 의한 강화
  3. 탄소에 의한 Fe 격자의 강화
  4. 급냉으로 인한 내부응력 증가에 따른 강화
(정답률: 알수없음)
  • 마텐자이트 강화는 탄소의 과포화로 인한 격자 왜곡, 결정 미세화, 급냉 시 발생하는 내부 응력 등에 의해 이루어집니다. 마텐자이트 변태는 확산이 없는 무확산 변태이므로 확산 전단 응력에 의한 강화라는 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 합금원소가 주철의 조직과 성질에 미치는 영향을 설명한 것으로 틀린 것은?

  1. Si 는 Fe3C 를 분해하여 흑연화하는 원소이다.
  2. Cu 는 페라이트에 고용되어 불안정화되고, 흑연화를 저지시킨다.
  3. Ni 은 흑연화를 돕고 탄화물의 생성을 저지하여 칠(chill)방지에 효과적이다.
  4. V 은 흑연화를 방해하는 원소이며, 주철기지인 펄 라이트를 치밀하게 하고, 흑연을 미세하게 하여 인장강도를 높인다.
(정답률: 알수없음)
  • Cu(구리)는 주철에서 흑연화를 촉진하는 원소입니다. 따라서 흑연화를 저지시킨다는 설명은 틀린 내용입니다.

    오답 노트
    Si: 흑연화 촉진 원소
    Ni: 흑연화 촉진 및 칠(chill) 방지
    V: 흑연화 방해 및 인장강도 향상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 강의 표면경화 열처리에서 고체 침탄 촉진제로 가장 많이 사용되는 것은?

  1. KCN
  2. KCl
  3. NaCl
  4. BaCO3
(정답률: 알수없음)
  • 강의 표면경화 중 고체 침탄법에서는 탄소의 확산을 돕고 반응을 촉진하기 위해 촉진제를 사용하며, 이 중 탄산바륨($\text{BaCO}_3$)이 가장 일반적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 중 알루미늄 청동에 대한 설명으로 틀린 것은?

  1. 알루미늄 청동에는 α, β, γ, δ, ε, η 의 6개 상이 존재한다.
  2. 알루미늄 청동은 다른 동합금에 비하여 기계적 성질이 우수하다.
  3. 알루미늄 청동은 다른 동합금에 비하여 내해수성이 우수하다.
  4. 알루미늄 청동인 Novostone 합금의 표준 조성은 구리 + 아연에 7.5% Al, 12% Mn, 2% Ni, 2.5% Fe 이다.
(정답률: 알수없음)
  • 알루미늄 청동은 기계적 성질과 내해수성이 매우 우수하며 Novostone 합금과 같은 특수 조성이 존재하지만, 상의 구성은 $\alpha, \beta, \gamma, \delta, \epsilon, \eta$의 6개 상이 모두 존재하는 것이 아니라 합금 조성과 온도에 따라 특정 상들이 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 중 Al-Cu 계 합금의 시효석출 과정으로 옳은 것은?

  1. GP영역 → θ 안정상 → θ ' 중간상 → 과포화 고용체
  2. 과포화고용체 → GP영역 → θ ' 중간상 → θ안정상
  3. θ 안정상 → θ ' 중간상 → GP영역 → 과포화 고용체
  4. θ ' 중간상 → θ 안정상 → 과포화고용체 → GP영역
(정답률: 알수없음)
  • Al-Cu 계 합금의 시효석출은 과포화고용체 상태에서 시작하여 GP영역을 거쳐 $\theta'$ 중간상을 형성하고, 최종적으로 $\theta$ 안정상으로 변하는 순서로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 중 금속이 응고할 때 팽창하는 금속으로만 짝지어진 것은?

  1. Bi, Ga
  2. Au, Ag
  3. Sn, Pb
  4. Al, Pb
(정답률: 알수없음)
  • 일반적인 금속은 응고 시 수축하지만, 비스무트(Bi)와 갈륨(Ga)은 응고될 때 부피가 팽창하는 특성을 가진 대표적인 금속입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. Sn-Sb-Cu 를 주성분으로 하며, 인성, 경도 및 유동성이 우수하여 Bearing 합금으로 이용되는 것은?

  1. Tombac(톰백)
  2. Kelmet(켈멧)
  3. Babbit metal(베빗메탈)
  4. Monel metal(모넬메탈)
(정답률: 알수없음)
  • Babbit metal(베빗메탈)은 주석(Sn), 안티몬(Sb), 구리(Cu)를 주성분으로 하는 합금으로, 인성과 경도 및 유동성이 뛰어나 마찰이 심한 부위의 베어링 합금으로 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 역학적 강화기구에 의한 이론강도를 갖는 신소재로서 플라스틱을 소재로 개발된 유리섬유강화형 복합 재료를 나타내는 것은?

  1. LED
  2. LSI
  3. SAP
  4. GFRP
(정답률: 알수없음)
  • 유리섬유강화플라스틱(Glass Fiber Reinforced Plastics)은 플라스틱 수지에 유리섬유를 충전하여 강도를 높인 복합 재료를 의미하며, 약어로 GFRP라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 황동의 자연균열(season crack)을 방지하기 위한 대책으로 틀린 것은?

  1. 표면을 도금한다.
  2. 표면에 도료를 바른다.
  3. 응력방지 풀림을 한다.
  4. 암모니아로 세척한다.
(정답률: 알수없음)
  • 황동의 자연균열(Season Crack)은 잔류 응력과 암모니아 성분이 반응하여 발생하는 응력부식균열의 일종입니다. 따라서 암모니아로 세척하는 것은 균열을 촉진하는 행위이므로 절대 금지해야 합니다.

    오답 노트
    도금 및 도료: 외부의 암모니아 성분과 접촉하는 것을 차단하여 방지합니다.
    응력방지 풀림: 내부의 잔류 응력을 제거하여 균열 발생 원인을 없앱니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 중 Mg 및 그 합금에 대한 설명으로 옳은 것은?

  1. 실용재료로 비중이 약 8.5로 무거운 금속이다.
  2. 비강도(比强度)가 작아서 휴대용 기기나 항공우주재료로는 사용할 수 없다.
  3. 고온에서는 매우 비활성이므로 분말이나 절삭설은 발화의 위험이 없다.
  4. 고순도의 제품에서는 내식성이 우수하나 저순도 제품에서는 떨어지므로 표면피막처리가 필요하다.
(정답률: 알수없음)
  • 마그네슘(Mg)은 순도가 높을수록 내식성이 좋지만, 불순물이 포함된 저순도 제품은 부식에 취약하여 표면피막처리가 필수적입니다.

    오답 노트
    비중: 약 $1.74$로 매우 가벼운 경금속입니다.
    비강도: 비강도가 매우 커서 항공우주 및 휴대용 기기 재료로 최적입니다.
    반응성: 고온에서 반응성이 매우 커서 분말이나 절삭설은 발화 위험이 매우 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 중 초전도현상 및 초전도 재료에 대한 설명으로 틀린 것은?

  1. 초전도체의 특성을 이용한 초전도 송전, 초전도 자석 등이 있다.
  2. 초전도체의 제조방법에는 졸겔법, 진공증착법, 스퍼터링법 등이 있다.
  3. 일반적으로 압력이 높아지면 초전도 현상은 불안정하며, 압력이 낮아지면 안정해진다.
  4. 초전도 현상은 외부자장이 물질 내로 침투하지 못하는 자기적 현상인 동시에 전기저항이 완전히 사라지는 현상을 말한다.
(정답률: 알수없음)
  • 초전도 현상은 일반적으로 압력이 증가함에 따라 임계 온도가 상승하거나 초전도 상태가 더 안정화되는 경향이 있으므로, 압력이 높아지면 불안정해진다는 설명은 틀린 것입니다.

    오답 노트
    초전도 송전 및 자석 활용: 초전도체의 무저항 특성을 이용한 실제 응용 사례입니다.
    제조방법: 졸겔법, 진공증착법, 스퍼터링법 등 다양한 박막 및 분말 제조법이 사용됩니다.
    초전도 현상: 마이스너 효과(자기장 배척)와 전기저항 $0$이 동시에 나타나는 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 초강인강(Ultra tough hardening steel)에서 지체파괴의 원인이 아닌 것은?

  1. 잔류응력과 인장응력이 있는 경우
  2. 수소를 함유하는 환경하에 있는 경우
  3. 강재의 강도 수준이 매우 낮은 경우
  4. 미시적 또는 거시적으로 응력집중부가 있는 경우
(정답률: 알수없음)
  • 지체파괴는 강도가 매우 높은 고강도강에서 수소 취성이나 응력 집중, 잔류 응력 등에 의해 갑작스럽게 발생하는 파괴 현상입니다. 강도 수준이 매우 낮은 경우에는 오히려 연성이 증가하여 지체파괴의 위험이 낮아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 티타늄(Ti)과 티타늄 합금(Ti-6Al-4V 합금)에 대한 설명으로 틀린 것은?

  1. 압연성, 단조성, 성형성, 용접성, 고온특성 등의 여러 우수한 특성을 나타낸다.
  2. 티타늄은 비교적 비중이 작고, 융점이 높으며, 도전율이 낮은 특징을 갖는다.
  3. 소성변형에 대한 제약이 없어 내력/인장강도의 비가 0(zero)에 가깝다.
  4. 티타늄은 육방정 금속이며, 300℃ 부근의 온도구역에서 강도의 저하가 명백히 나타난다.
(정답률: 알수없음)
  • 티타늄은 항복점과 인장강도의 차이가 매우 작아 내력/인장강도의 비가 1에 가깝게 나타나는 특징이 있습니다. 따라서 비가 0에 가깝다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. Ba 금속의 x, y, z 축 절편의 길이가 1, 2, 3 일때 면의 밀러지수는?

  1. (6, 3, 2)
  2. (2, 2, 2)
  3. (1, 2, 3)
  4. (1, 1, 1)
(정답률: 알수없음)
  • 밀러지수는 각 축의 절편의 역수를 취한 후, 가장 작은 정수비로 나타낸 값입니다.
    ① [기본 공식] $ (h, k, l) = \frac{1}{x}, \frac{1}{y}, \frac{1}{z} \text{ (정수화)} $
    ② [숫자 대입] $ \frac{1}{1}, \frac{1}{2}, \frac{1}{3} \rightarrow 6 \times (\frac{1}{1}, \frac{1}{2}, \frac{1}{3}) $
    ③ [최종 결과] $ (6, 3, 2) $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 용융금속으로부터 직접 금속분말을 제조하는 방법이 아닌 것은?

  1. 익스투류젼(Extrusion)
  2. 그레이닝(Graining)
  3. 분사법(Atomization)
  4. 쇼팅(Shotting)
(정답률: 알수없음)
  • 용융금속을 직접 분말로 만드는 방법에는 분사법, 그레이닝, 쇼팅 등이 있습니다. 익스투류젼은 고체 상태의 재료를 밀어내어 성형하는 소성 가공법이므로 금속분말 제조법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음 중 스테인리스강을 금속조직학적으로 분류할 때 이에 속하지 않는 것은?

  1. 펄라이트계
  2. 페라이트계
  3. 마텐자이트계
  4. 오스테나이트계
(정답률: 알수없음)
  • 스테인리스강은 크롬 함량과 조직에 따라 페라이트계, 마텐자이트계, 오스테나이트계로 분류합니다. 펄라이트계는 일반적인 탄소강의 조직이며 스테인리스강의 분류 체계에는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. Al-Cu-Si계 합금으로 Si 에 의하여 주조성을 개선하고, Cu 에 의해 피삭성을 좋게 한 합금의 명칭은?

  1. 라우탈(Lautal)
  2. 슈퍼인바(Super invar)
  3. 문쯔메탈(Muntz metal)
  4. 하이드로날륨(Hydronalium)
(정답률: 알수없음)
  • 라우탈(Lautal)은 Al-Cu-Si계 합금으로, Si(규소)를 첨가하여 주조성을 높이고 Cu(구리)를 첨가하여 피삭성을 개선한 알루미늄 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 충격시험에 대한 다음 설명 중 틀린 것은?

  1. 충격시험은 정적하중시험이다.
  2. 강의 인성과 취성을 알 수 있는 시험방법이다.
  3. 충격시험은 외부 충격에 대하여 재료의 저항을 측정하는 것은 말한다.
  4. 충격값은 재료에 단일 충격을 주었을 때 흡수되는 에너지를 노치부의 단면적으로 나눈 값으로 나타낸다.
(정답률: 알수없음)
  • 충격시험은 재료에 순간적인 충격을 가하여 에너지를 측정하는 대표적인 동적하중시험입니다.

    오답 노트
    정적하중시험: 충격시험은 동적하중시험임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 용접일반

81. 피복 금속 아크 용접기에는 발전형과 정류형이 있다. 발전형에 비교한 정류형의 특징 설명으로 틀린 것은?

  1. 소음이 적다.
  2. 취급이 쉽고 가격이 싸다.
  3. 보수나 점검이 간단하다.
  4. 옥외 현장 사용시에 편리하다.
(정답률: 알수없음)
  • 정류형 용접기는 발전형에 비해 소음이 적고 취급이 쉬우며 가격이 저렴하고 보수가 간단한 장점이 있습니다. 하지만 무게가 무겁고 이동이 어려워 옥외 현장 사용 시에는 발전형보다 불편합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 아크 시간에 대한 설명으로 가장 적합한 것은?

  1. 용접에 소요되는 총시간과 작업시간의 비
  2. 용접에 소요되는 총시간과 휴식시간의 비
  3. 단위 길이당 용접시간과 휴식시간의 비
  4. 용접봉 중량당 용접시간과 작업시간의 비
(정답률: 알수없음)
  • 아크 시간(Arc Time)이란 전체 작업 시간 중 실제로 아크가 발생하여 용접이 이루어진 순수 시간을 의미하며, 이는 용접에 소요되는 총시간과 실제 작업시간의 비로 정의됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 열적 핀치효과(pinch effect)에 대한 설명으로 올바른 것은?

  1. 높은 온도의 아크 플라스마가 얻어지는 아크 성질이다.
  2. 가스용접에서 청정작용에 이용되는 성질이다.
  3. 서브머지드 용접에 이용되는 제습 효과이다.
  4. 고주파용접에서 밀도를 높이는 효과이다.
(정답률: 알수없음)
  • 열적 핀치효과(pinch effect)는 아크 전류에 의해 발생하는 자기력이 아크주를 수축시켜 중심부의 전류 밀도를 높임으로써 매우 높은 온도의 아크 플라스마를 형성하는 성질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. CO2가스 아크 용접시의 정전압 특성을 바르게 설명한 것은?

  1. 전류와 전압이 항상 일정한 현상
  2. 전류가 증가하면 전압이 감소하는 현상
  3. 전류가 증가하면 전압도 증가하는 현상
  4. 전류가 증가하여도 전압이 일정하게 되는 현상
(정답률: 알수없음)
  • 정전압 특성이란 용접 중 아크 길이에 변화가 생겨 전류가 변하더라도 전압이 거의 일정하게 유지되는 성질을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 일반적인 피복금속 아크 용접에서 극성에 따른 모재측의 발열량이 큰 순서대로 표시한 것은?

  1. DCSP ＞ AC ＞ DCRP
  2. DCRP ＞ AC ＞ DCSP
  3. DCRP ＞ DCSP ＞ AC
  4. DCSP ＞ DCRP ＞ AC
(정답률: 알수없음)
  • 피복금속 아크 용접에서 직류 정극성(DCSP)은 전자가 모재로 흐르므로 모재측 발열량이 가장 크고, 교류(AC)는 그 중간, 직류 역극성(DCRP)은 전자가 전극으로 흐르므로 모재측 발열량이 가장 작습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. AW200인 무부하 전압 80V, 아크 전압 30V인 교류 용접기를 사용할 때의 역률과 효율은? (단, 내부 손실은 4kW 이다.)

  1. 역률 75%, 효율 60%
  2. 역률 62.5%, 효율 60%
  3. 역률 60%, 효율 62.5%
  4. 역률 60%, 효율 75%
(정답률: 알수없음)
  • 용접기의 역률은 무부하 전압과 아크 전압의 비로, 효율은 출력 전력을 입력 전력(출력 + 손실)으로 나누어 계산합니다.
    ① [기본 공식]
    $$\text{역률} = \frac{V_{arc}}{V_{no-load}} \times 100$$
    $$\text{효율} = \frac{P_{out}}{P_{out} + P_{loss}} \times 100$$
    ② [숫자 대입]
    $$\text{역률} = \frac{30}{80} \times 100$$
    $$\text{효율} = \frac{200 \times 30}{(200 \times 30) + 4000} \times 100$$
    ③ [최종 결과]
    $$\text{역률} = 37.5\% \text{ (단, 문제 정답 기준 역률 62.5\%는 } \frac{80-30}{80} \text{ 또는 다른 기준 적용 가능성 있음)}$$
    $$\text{효율} = 60\%$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 서브머지드 아크 용접 장치에서 전극 형상에 의한 분류가 아닌 것은?

  1. 와이어(wire) 전극
  2. 대상(hoop) 전극
  3. 테이프(tape) 전극
  4. 보(beam) 전극
(정답률: 알수없음)
  • 서브머지드 아크 용접의 전극 형상은 와이어, 테이프, 대상(hoop) 전극으로 분류됩니다.

    오답 노트
    보(beam) 전극: 전극 형상 분류에 해당하지 않음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 전자 빔(Beam) 용접의 특징 설명으로 틀린 것은?

  1. 전자 빔은 전자렌즈에 의해 에너지를 집중시킬 수 있으므로 고용융 재료의 용접이 가능하다.
  2. 용접봉을 일반적으로 사용하지 않기 때문에 슬래그 섞임 등의 결함이 생기지 않는다.
  3. 용융부가 좁기 때문에 냉각속도가 빨라 경화현상이 일어나기 쉽다.
  4. 전자 빔은 전기적으로 매우 정확히 제어되므로 얇은 판의 용접에만 적용된다.
(정답률: 알수없음)
  • 전자 빔 용접은 에너지 밀도가 매우 높아 얇은 판뿐만 아니라 매우 두꺼운 판의 깊은 용입 용접에도 적용이 가능합니다.

    오답 노트
    전자렌즈를 통한 에너지 집중, 용접봉 미사용으로 인한 슬래그 결함 방지, 빠른 냉각으로 인한 경화 현상은 전자 빔 용접의 실제 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 논 가스 아크 용접의 특징 설명으로 틀린 것은?

  1. 전자세 용접이 가능하다.
  2. 용접 전원으로 직류만 사용할 수 있다.
  3. 바람이 있는 옥외에서도 작업이 가능하다.
  4. 용접 길이가 긴 용접물은 아크를 중단하지 않고 연속용접을 할 수 있다.
(정답률: 알수없음)
  • 논 가스 아크 용접은 전원 장치에 따라 직류뿐만 아니라 교류 전원도 사용할 수 있습니다.

    오답 노트
    전자세 용접 가능, 옥외 작업 가능, 연속 용접 가능은 논 가스 아크 용접의 올바른 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 가스용접에서 중압식 토치의 아세틸렌 사용압력 (kgf/cm2)의 범위로 가장 적합한 것은?

  1. 5 ~ 10
  2. 0.07 ~ 1.3
  3. 3 ~ 5
  4. 0.07 이하
(정답률: 알수없음)
  • 중압식 토치는 아세틸렌의 분해 폭발 위험을 방지하기 위해 사용 압력을 일정 범위 내로 제한합니다. 아세틸렌의 안전한 사용 압력 범위는 $0.07 \sim 1.3\text{kgf/cm}^2$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 내용적 40ℓ의 산소병에 130기압의 산소가 들어 있을 때, 가변압식 200번 팁을 토치로 사용하여 혼합비 1:1의 중성불꽃으로 작업을 하면 몇 시간 사용할 수 있는가?

  1. 26시간
  2. 200시간
  3. 20시간
  4. 61시간
(정답률: 알수없음)
  • 산소병의 총 산소량을 계산한 뒤, 200번 팁의 중성불꽃 시 산소 소비량으로 나누어 사용 시간을 구합니다.
    ① [기본 공식] $T = \frac{V \times P}{Q}$ 사용시간 = (내용적 × 압력) / 시간당 소비량
    ② [숫자 대입] $T = \frac{40 \times 130}{200}$ (200번 팁의 중성불꽃 산소 소비량은 $200\text{L/h}$ 적용)
    ③ [최종 결과] $T = 26$ 시간
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 다음 용접법 중 압접법에 속하는 것은?

  1. 심 용접
  2. 전자빔 용접
  3. 티그 용접
  4. 테르밋 용접
(정답률: 알수없음)
  • 심 용접은 가압력을 가하여 접합하는 압접법의 대표적인 종류입니다.

    오답 노트
    전자빔 용접, 티그 용접, 테르밋 용접: 융접법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 아크용접 작업에서 아크 시간이 7분, 휴식시간이 3분이라 할 때 실제 사용률은 몇 % 인가?

  1. 30
  2. 43
  3. 70
  4. 93
(정답률: 알수없음)
  • 전체 시간 대비 실제 아크가 발생한 시간의 비율을 계산하여 사용률을 구합니다.
    ① [기본 공식] $\text{사용률} = \frac{\text{아크 시간}}{\text{아크 시간} + \text{휴식 시간}} \times 100$
    ② [숫자 대입] $\text{사용률} = \frac{7}{7 + 3} \times 100$
    ③ [최종 결과] $\text{사용률} = 70$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 용접방향에 수직으로 발생하는 균열을 말하며 모재와 용착금속부에 확장될 수 있는 것으로 용접금속의 인성이 극히 작을 때 및 경화육성 용접할 때 자주 볼 수 있는 균열은?

  1. 가로 균열
  2. 설퍼 균열
  3. 크레이터 균열
  4. 비드 밑 균열
(정답률: 알수없음)
  • 용접 방향에 수직으로 발생하며, 인성이 부족하거나 경화육성 용접 시 모재와 용착금속부로 확장되는 균열을 가로 균열이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 용접이 끝나는 종점부분에서 아크를 짧게 천천히 운봉하며 다시 용접봉을 뒤로 보내 재빨리 아크를 끊는 방법과 가장 관계 있는 것은?

  1. 덧붙이의 처리방법
  2. 용접 슬래그의 처리방법
  3. 언더컷의 처리방법
  4. 크레이터의 처리방법
(정답률: 알수없음)
  • 용접 종료 지점에서 오목하게 파인 부분인 크레이터를 메우기 위해 아크를 천천히 운봉하고 뒤로 보내 끊는 방식은 크레이터의 처리방법에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 용접 홈 안에서의 용접 또는 필릿 용접이음 할 때 용접전류가 낮을 경우에 발생 될 수 있는 용접결함으로 가장 적합한 것은?

  1. 용입과다
  2. 용입불량
  3. 언더 컷
  4. 아크 스트라이크
(정답률: 알수없음)
  • 용접 전류가 너무 낮으면 모재를 충분히 녹이지 못해 용접 금속이 깊게 침투하지 못하는 용입불량이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 용접경비를 적게 하기 위한 유의사항으로 가장 거리가 먼 것은?

  1. 재료 절약을 위한 방법
  2. 용접봉의 적절한 선정과 그 경제적 사용방법
  3. 지그 사용에 의한 능률 향상
  4. 용접 지그의 사용에 의한 위보기 자세의 이용
(정답률: 알수없음)
  • 용접 경비를 절감하려면 작업 능률을 높여야 합니다. 위보기 자세는 작업 효율이 낮고 제어가 어려워 일반적으로 피해야 하는 자세이며, 지그를 사용하는 목적은 작업 효율을 높이기 위해 가급적 아래보기 자세를 이용하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 서브머지드 아크 용접용 용제 중 용융형 용제의 특징 설명으로 틀린 것은?

  1. 비드 외관이 아름답다.
  2. 흡습성이 거의 없으므로 재건조가 불필요하다.
  3. 미용융 용제는 다시 사용이 가능하다.
  4. 용융시 분해되거나 산화되는 원소를 첨가할 수 있다.
(정답률: 알수없음)
  • 용융형 용제는 고온에서 녹아 슬래그를 형성하므로, 용융 시 분해되거나 산화되기 쉬운 원소는 첨가하기 어렵습니다.

    오답 노트
    비드 외관 우수, 낮은 흡습성으로 인한 재건조 불필요, 미용융 용제의 재사용 가능성은 용융형 용제의 주요 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 산소용기는 이음매가 없는 강철재 구조로서 용기 위쪽 어깨부분에 기호들이 각인되어 있다. 다음 기호 설명이 틀린 것은?

  1. V - 용기의 내용적
  2. W - 용기의 중량
  3. T.P - 용기의 내압시험압력
  4. F.P - 용기의 최고충격압력
(정답률: 알수없음)
  • 산소용기 각인 기호 중 F.P는 최고충격압력이 아니라 충전압력(Filling Pressure)을 의미합니다.

    오답 노트
    V: 내용적, W: 중량, T.P: 내압시험압력은 모두 올바른 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 접합하기 위하여 겹쳐 놓은 2부재의 한쪽에 둥근 구멍 대신에 좁고 긴 홈을 만들어 놓고 그곳을 용접하는 이음은?

  1. 필릿 용접
  2. 비드 용접
  3. 플러그 용접
  4. 슬롯 용접
(정답률: 알수없음)
  • 두 부재를 겹친 상태에서 한쪽 부재에 둥근 구멍이 아닌 좁고 긴 홈(슬롯)을 만들어 그 내부를 용접하여 접합하는 방식은 슬롯 용접입니다.

    오답 노트
    플러그 용접: 좁고 긴 홈이 아닌 둥근 구멍을 통해 용접함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
