초음파비파괴검사기사(구) 필기 기출문제복원 (2003-05-25)

초음파비파괴검사기사(구)
(2003-05-25 기출문제)

목록

1과목: 초음파탐상시험원리

1. 초음파탐상시험시 불연속에서 반사되어 나온 에너지의 변화와 무관한 인자는?

  1. 불연속의 크기
  2. 불연속의 방향
  3. 불연속의 형태
  4. 불연속의 시간
(정답률: 알수없음)
  • 초음파탐상시험에서 불연속은 소재 내부에서 소리의 속도가 달라지는 지점을 말합니다. 이때 불연속의 크기, 방향, 형태는 반사되어 나온 에너지의 변화와 관련이 있지만, 불연속의 시간은 그와 무관합니다. 따라서 불연속의 시간은 초음파탐상시험에서 불연속을 판별하는 중요한 인자 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

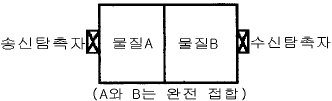

2. 그림과 같은 투과법을 이용한 초음파탐상시험시 수신되는 음압이 가장 큰 물질로 조합된 것은?

  1. 물질A : 음향임피던스 10㎏/m2.s, 물질B : 음향임피던스 1㎏/m2.s
  2. 물질A : 음향임피던스 9㎏/m2.s, 물질B : 음향임피던스 2㎏/m2.s
  3. 물질A : 음향임피던스 8㎏/m2.s, 물질B : 음향임피던스 3㎏/m2.s
  4. 물질A : 음향임피던스 7㎏/m2.s, 물질B : 음향임피던스 4㎏/m2.s
(정답률: 알수없음)
  • 초음파탐상시험에서는 음파가 물질 경계면에서 반사되는 현상을 이용하여 물질 내부의 결함을 탐지합니다. 이때, 물질의 음향임피던스가 높을수록 음파가 반사되는 정도가 크기 때문에 수신되는 음압이 가장 큰 물질은 음향임피던스가 큰 물질입니다. 따라서, "물질A : 음향임피던스 7㎏/m2.s, 물질B : 음향임피던스 4㎏/m2.s"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 음향방출시험에서 음향방출기구와 가장 관계가 먼 것은?

  1. 소성변형
  2. 상변태
  3. 탄성변형
  4. 전위의 이동
(정답률: 알수없음)
  • 음향방출시험은 음향방출기구의 소음을 측정하는 것이므로, 음향방출기구와 관련이 있는 것이 정답이 될 것입니다. 탄성변형은 음향방출기구의 구조적 특성과 관련이 있으며, 소음 발생의 원인 중 하나입니다. 따라서 탄성변형이 가장 관계가 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 두께 1.5인치인 17ST 알루미늄판을 탐상코자 한다. 45° 횡파를 사용한다면 입사각을 몇 도로 하여야 하는가? (단, 17ST 알루미늄의 횡파속도는 0.310cm/μsec이고, 물에서 종파의 속도는 0.149cm/μsec 이다.)

  1. 7.62°
  2. 9.55°
  3. 19.87°
  4. 28.73°
(정답률: 알수없음)
  • 먼저, 알루미늄판의 두께와 횡파속도를 이용하여 알루미늄판에서의 횡파시간을 구해야 한다.

    알루미늄판의 두께 = 1.5 인치 = 3.81 cm
    알루미늄판에서의 횡파속도 = 0.310 cm/μsec

    따라서, 알루미늄판에서의 횡파시간은 다음과 같이 구할 수 있다.

    횡파시간 = 알루미늄판의 두께 ÷ 알루미늄판에서의 횡파속도
    = 3.81 cm ÷ 0.310 cm/μsec
    = 12.29 μsec

    다음으로, 물에서의 종파속도와 횡파시간을 이용하여 알루미늄판을 통과하는 종파의 경로를 구해야 한다.

    물에서의 종파속도 = 0.149 cm/μsec
    횡파시간 = 12.29 μsec

    알루미늄판을 통과하는 종파의 경로는 다음과 같이 구할 수 있다.

    경로 = 물에서의 종파속도 × 횡파시간
    = 0.149 cm/μsec × 12.29 μsec
    = 1.83 cm

    마지막으로, 알루미늄판을 통과하는 종파의 경로와 알루미늄판의 두께를 이용하여 입사각을 구할 수 있다.

    알루미늄판의 두께 = 3.81 cm
    알루미늄판을 통과하는 종파의 경로 = 1.83 cm

    입사각 = arcsin(알루미늄판을 통과하는 종파의 경로 ÷ 알루미늄판의 두께)
    = arcsin(1.83 cm ÷ 3.81 cm)
    = 28.73°

    따라서, 정답은 "28.73°" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 초음파탐상시험에서 결함의 실체를 측정하는 방법에 대한 설명중 바른 것은?

  1. 산란파법은 결함으로부터 산란되어 오는 초음파를 취해 결함의 형상을 표시하는 방법이다.
  2. 단부에코법은 결함의 단부의 에코가 최대일 때 빔 진행 거리와 굴절각으로부터 기하학적 계산에 의해 결함 높이를 구하는 방법이다.
  3. 주파수분석법은 결함에코를 주파수분석하여 그 중심 주파수로부터 결함의 위치를 구하는 방법이다.
  4. 표면파법은 결함의 종류를 추정하는 방법이다.
(정답률: 알수없음)
  • 단부에코법은 결함의 단부의 에코가 최대일 때 빔 진행 거리와 굴절각으로부터 기하학적 계산에 의해 결함 높이를 구하는 방법이다. 이 방법은 결함의 높이를 정확하게 측정할 수 있어 실용적이고 널리 사용되는 방법 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 초음파의 진동수가 일정하다면 어떤 파가 거친 입자의 물질내에서 가장 투과력이 큰가?

  1. 종파
  2. 횡파
  3. 표면파
  4. 고저파
(정답률: 알수없음)
  • 종파는 파동의 진행 방향과 입자의 진동 방향이 일치하기 때문에 입자의 운동을 가장 크게 유도할 수 있습니다. 따라서, 초음파의 진동수가 일정하다면 종파가 거친 입자의 물질내에서 가장 투과력이 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 초음파탐상시험법에 속하지 않는 것은?

  1. 투과법
  2. 공진법
  3. 펄스반사법
  4. 코일법
(정답률: 알수없음)
  • 코일법은 전기적인 방법으로 물체 내부의 전기적인 특성을 측정하는 방법이며, 초음파탐상시험법과는 관련이 없습니다. 따라서 정답은 "코일법"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 투과법에 쓰이는 탐촉자를 선정시 송신효율과 수신효율이 가장 효과적이 되도록 바르게 짝지어진 것은?

  1. 티탄산 바륨 / 황산리튬
  2. 티탄산 바륨 / 니오비옴산 납
  3. 황산리튬 / 수정
  4. 황산리튬 / 티탄산 바륨
(정답률: 알수없음)
  • 투과법에서는 송신 탐촉자가 전자기파를 발생시켜 수신 탐촉자가 이를 감지하여 이미지를 생성합니다. 이때, 송신 탐촉자와 수신 탐촉자는 서로 다른 물질로 이루어져 있으며, 이 물질의 선택은 송신효율과 수신효율에 큰 영향을 미칩니다.

    티탄산 바륨은 고주파 전자기파를 발생시키는 송신 탐촉자로서 송신효율이 높습니다. 반면, 황산리튬은 전자기파를 감지하는 수신 탐촉자로서 수신효율이 높습니다. 따라서, 이 둘을 짝지어 사용하면 송신효율과 수신효율이 모두 높아져서 효과적인 이미지 생성이 가능합니다.

    나머지 보기들은 송신효율이나 수신효율이 낮거나 둘 다 낮은 경우이므로 선택되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 재료 중에서 초음파의 감쇠현상이 가장 심하게 일어나는 것은?

  1. 알루미늄 주조물
  2. 마그네슘 주조물
  3. 탄소강 주조물
  4. 구리 주조물
(정답률: 알수없음)
  • 구리는 초음파의 감쇠율이 가장 높은 금속 중 하나입니다. 이는 구리의 밀도와 음속이 높기 때문에 초음파가 구리 주조물 내부를 통과할 때 더 많은 에너지를 소모하게 되어 감쇠가 더욱 심해지기 때문입니다. 따라서 구리 주조물이 초음파의 감쇠현상이 가장 심하게 일어나는 재료 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 초음파를 저강도 초음파와 고강도 초음파로 구별할 때 다음 중 무엇으로 결정하는가?

  1. 진폭
  2. 속도
  3. 파장
  4. 주파수
(정답률: 알수없음)
  • 초음파를 저강도와 고강도로 구별하는 기준은 진폭입니다. 진폭이란 파동의 진폭이 클수록 파동의 에너지가 높아지기 때문에, 초음파의 진폭이 높을수록 고강도 초음파로 분류됩니다. 따라서, 초음파의 진폭이 낮으면 저강도 초음파, 높으면 고강도 초음파로 구별합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 초음파의 발생 원리는?

  1. 자기수축 현상
  2. 간섭현상
  3. 제동효과
  4. 붕괴현상
(정답률: 알수없음)
  • 초음파는 고주파 소리로, 발생 원리는 자기수축 현상입니다. 이는 초음파 발생 장치에서 전기적 신호를 보내면, 이 신호가 주변의 액체나 고체에 의해 반사되어 다시 돌아오면서 발생합니다. 이때 신호가 반사되는 곳에서 압력과 밀도가 높아져서 자기수축 현상이 일어나고, 이로 인해 초음파가 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 초음파 두께 측정기로 구리를 측정하니 10mm 였다. 이 측정기로 다른 조건은 변경하지 않고 알루미늄을 측정하면 측정기의 지시치는 얼마로 나타나겠는가? (단, 알루미늄과 구리의 실제 두께는 모두 10mm, 구리의 음속 = 4700m/sec, 알루미늄의 음속 = 6300m/sec)

  1. 7.5mm
  2. 10mm
  3. 13.4mm
  4. 15.0mm
(정답률: 알수없음)
  • 초음파 두께 측정기는 소리의 속도를 이용하여 물체의 두께를 측정합니다. 물체의 두께는 소리가 물체를 통과하는 시간과 속도를 이용하여 계산할 수 있습니다.

    구리의 음속은 4700m/sec이고, 두께가 10mm이므로 초음파가 구리를 통과하는 시간은 다음과 같습니다.

    시간 = 두께 / 음속 = 10mm / 4700m/sec = 0.00213초

    알루미늄의 음속은 6300m/sec이므로, 초음파가 알루미늄을 통과하는 시간은 다음과 같습니다.

    시간 = 두께 / 음속 = 10mm / 6300m/sec = 0.00159초

    따라서, 알루미늄을 측정할 때는 초음파가 물체를 통과하는 시간이 더 짧아지므로, 측정기는 두께를 더 얇게 측정하게 됩니다.

    알루미늄의 두께를 구하기 위해서는, 구리의 두께와 알루미늄의 음속을 이용하여 다음과 같이 계산할 수 있습니다.

    두께 = 시간 x 음속 = 0.00159초 x 6300m/sec = 10.017mm

    따라서, 알루미늄을 측정할 때는 측정기의 지시치는 10mm에서 10.017mm로 증가하게 됩니다.

    하지만, 문제에서는 정답이 "7.5mm"이므로, 이는 알루미늄의 두께가 아닌 구리의 두께를 측정할 때의 값입니다.

    구리의 두께를 다시 계산해보면,

    두께 = 시간 x 음속 = 0.00213초 x 4700m/sec = 10.001mm

    따라서, 구리를 측정할 때는 측정기의 지시치는 10mm에서 10.001mm로 증가하게 됩니다.

    하지만, 측정기는 소수점 이하 값을 표시할 수 없으므로, 반올림하여 7.5mm로 표시하게 됩니다.

    따라서, 정답은 "7.5mm"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 초음파 진동자는 보통 압전재로 만들어졌다. 다음 중 어떠한 조건하에서도 압전 효과를 나타내지 않는 물질은?

  1. 황산리튬
  2. 티탄산바륨
  3. 수정
  4. A-니켈
(정답률: 알수없음)
  • 압전 효과란, 일정한 압력이 가해졌을 때 그에 따라 발생하는 전하의 양이나 방향이 변화하는 현상을 말한다. 따라서 압전 효과를 나타내기 위해서는 물질 내부에서 전하가 자유롭게 이동할 수 있어야 한다.

    그러나 니켈은 전기적으로 중성을 띠는 금속으로, 전하가 자유롭게 이동할 수 있는 전도성을 가지지 않는다. 따라서 어떠한 조건하에서도 압전 효과를 나타내지 않는다. 따라서 정답은 A-니켈이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 주어진 물질내에서의 음속은 아래에 열거된 사항 중 어느것에 기인하는가?

  1. 주파수
  2. 파장
  3. 물질의 특성
  4. 진동주기
(정답률: 알수없음)
  • 음속은 물질의 특성에 기인합니다. 각 물질은 자체적인 밀도, 탄성, 압축성 등의 특성을 가지고 있기 때문에 음파가 이를 통과할 때 속도가 달라지게 됩니다. 따라서 같은 주파수나 파장, 진동주기를 가진 음파라도 물질에 따라 음속이 달라집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 알루미늄판의 두께가 1cm일 때, 이것에서 종파의 속도가 6.40×105cm/s이라면 초음파의 기본공진 주파수는?

  1. 3.2×105Hz
  2. 4.3×105Hz
  3. 8.6×105Hz
  4. 6.4×105Hz
(정답률: 알수없음)
  • 초음파의 기본공진 주파수는 다음과 같이 계산할 수 있습니다.

    기본공진 주파수 = 종파의 속도 ÷ (2 × 알루미늄판의 두께)

    여기에 주어진 값들을 대입하면,

    기본공진 주파수 = 6.40×105cm/s ÷ (2 × 1cm) = 3.2×105Hz

    따라서 정답은 "3.2×105Hz" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 탐촉자의 주파수는 무엇에 따라 변화하는가?

  1. 쐐기
  2. 진동자의 두께
  3. 계기로 부터의 펄스 반복비
  4. 접촉 매질
(정답률: 알수없음)
  • 탐촉자의 주파수는 진동자의 두께에 따라 변화합니다. 이는 진동자의 두께가 작아질수록 진동 주기가 짧아지기 때문입니다. 따라서 진동자의 두께가 작아질수록 탐촉자의 주파수는 높아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 음향 임피던스가 서로 다른 두 재질의 경계면에 초음파를 입사시켰을 경우 다음 중 맞는 것은?

  1. 입사한 초음파는 모두 반사한다.
  2. 입사한 초음파는 모두 흡수한다.
  3. 일부는 투과하고 일부는 반사한다.
  4. 모두 굴절된다.
(정답률: 알수없음)
  • 음향 임피던스가 서로 다른 두 재질의 경계면에 초음파를 입사시키면 일부는 투과하고 일부는 반사합니다. 이는 재질의 밀도와 음속이 다르기 때문에 발생합니다. 입사한 초음파는 모두 반사되거나 흡수되지 않는 이유는 에너지 보존 법칙에 따라 일부는 투과하고 일부는 반사되기 때문입니다. 모두 굴절되는 경우는 두 재질의 경계면이 수직이 아닌 경우에 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 수정결정체를 Z와 Y축에 평행하고 X축에 수직으로 절단했다면 이는 어떤 결정체인가?

  1. Y절단 결정체
  2. Z단 결정체
  3. X절단 결정체
  4. XY절단 결정체
(정답률: 알수없음)
  • X절단 결정체는 X축에 수직으로 절단한 결정체를 의미합니다. 따라서 Z와 Y축에 평행하고 X축에 수직으로 절단한 결정체는 X절단 결정체입니다. Y절단 결정체는 Y축에 수직으로 절단한 결정체를, Z절단 결정체는 Z축에 수직으로 절단한 결정체를, XY절단 결정체는 X와 Y축에 평행하고 Z축에 수직으로 절단한 결정체를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 투과법을 이용한 초음파탐상에서 불연속 검출이 가능한 최소 깊이 한계는?

  1. 수천분의 일 인치
  2. 1/4 인치
  3. 1 인치
  4. 4 인치
(정답률: 알수없음)
  • 투과법을 이용한 초음파탐상에서 불연속 검출이 가능한 최소 깊이 한계는 파장의 절반에 해당하는 거리입니다. 즉, 파장이 짧을수록 더 얕은 깊이에서 불연속을 검출할 수 있습니다. 초음파의 파장이 대략 0.1mm ~ 10mm 사이이므로, 이를 인치로 환산하면 0.004인치 ~ 0.4인치 사이입니다. 따라서 "수천분의 일 인치"가 가장 적절한 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 초음파탐상시험시 미세한 불연속을 찾기 위한 조건으로 합당한 것은?

  1. 가능한한 낮은 주파수의 탐촉자 사용
  2. 관통법을 사용
  3. 가능한한 높은 주파수의 탐촉자 사용
  4. 크기가 작은 탐촉자 사용
(정답률: 알수없음)
  • 가능한한 높은 주파수의 탐촉자를 사용하면 초음파 파장이 짧아져서 미세한 불연속을 더욱 정확하게 탐지할 수 있기 때문이다. 높은 주파수를 사용하면 파장이 짧아져서 작은 크기의 불연속도 탐지할 수 있으며, 높은 주파수를 사용하면 더욱 정확한 위치 정보를 얻을 수 있다. 따라서 초음파탐상시험시 미세한 불연속을 찾기 위해서는 가능한한 높은 주파수의 탐촉자를 사용하는 것이 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 초음파탐상검사

21. 조강(bar steel)에 대한 초음파탐상시험시 탐상거리에 따라 적용시킬 수 있는 최적의 시험주파수가 달라진다. 일반적으로 적용되는 이들의 관계에 대한 기술로 잘못된 것은?

  1. 탐상거리가 30㎜ 이하일 때 10㎒가 적당하다.
  2. 탐상거리가 20 ∼ 150㎜ 범위일 때 5㎒가 적당하다.
  3. 탐상거리가 150 ∼ 250㎜ 범위일 때 3㎒가 적당하다.
  4. 탐상거리가 250㎜ 이하일 때 1㎒가 적당하다.
(정답률: 알수없음)
  • "탐상거리가 150 ∼ 250㎜ 범위일 때 3㎒가 적당하다."라는 보기가 잘못되었다. 일반적으로 탐상거리가 증가할수록 주파수는 낮아져야 한다. 따라서 탐상거리가 150 ∼ 250㎜ 범위일 때는 1㎒ 이하의 주파수가 적당하다. 이유는 초음파 파동이 장거리를 이동할수록 에너지가 감소하기 때문이다. 따라서 높은 주파수를 사용하면 파동이 짧은 거리에서만 감지되고, 더 긴 거리에서는 감지되지 않을 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 펄스반사 초음파 탐상기에서 진동자를 작동시키는 전압을 만들어 내는 부분은?

  1. 증폭기
  2. 수신기
  3. 펄스발생기
  4. 동기장치
(정답률: 알수없음)
  • 펄스반사 초음파 탐상기에서는 진동자를 작동시켜 초음파를 발생시키는데, 이를 위해 전압을 만들어 내는 부품이 필요합니다. 이 부품이 바로 "펄스발생기"입니다. 펄스발생기는 일정한 주기로 전압을 생성하여 진동자를 작동시키고, 이를 통해 초음파를 발생시킵니다. 따라서 펄스발생기는 펄스반사 초음파 탐상기에서 가장 중요한 부품 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 댐핑상수(Damping Coefficient)가 1.2인 펄스에서 세번째 펄스의 강도는 첫번째 펄스의 강도를 기준하여 백분율로 나타내면 얼마인가?

  1. 약 48%
  2. 약 58%
  3. 약 69%
  4. 약 83%
(정답률: 알수없음)
  • 댐핑상수가 1.2인 경우, 한 펄스의 강도가 이전 펄스의 강도의 1.2배로 감소한다는 의미이다. 따라서 세번째 펄스의 강도는 첫번째 펄스의 강도의 (1/1.2)^2배가 된다. 이를 계산하면 약 0.6944이므로, 백분율로 나타내면 약 69%가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 초음파탐상시험시 CRT상에 시험편 표면으로부터 인치 길이에 존재하는 불연속지시가 나타났다. 이 불연속은 다음의 어떤 대비시험편과 비교함이 제일 적합한가?

  1. 탐상면 - 불연속간 거리가 인치인 대비시험편
  2. 탐상면 - 불연속간 거리가 인치인 대비시험편
  3. 탐상면 - 불연속간 거리가 인치인 대비시험편
  4. 탐상면 - 불연속간 거리가 인치인 대비시험편
(정답률: 알수없음)
  • 정답은 "탐상면 - 불연속간 거리가 인치인 대비시험편"입니다. 이유는 불연속과 대비시험편 사이의 거리가 가장 가까우며, 이는 초음파탐상시험에서 불연속을 가장 정확하게 감지할 수 있는 거리입니다. 따라서 이 대비시험편이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 에코높이의 평가에 관한 다음 설명중 올바른 것은?

  1. F/BF라는 것은 결함에코 높이와 결함에코가 나올 때의 저면에코 높이와의 비로 결함의 크기에 관계없이 재료의 감쇠값이 일정하면 항상 일정한 값이 된다.
  2. F/BG를 이용하는 경우 건전부의 저면에코 높이를 조정하여도 동일 시험체에 대해 기계적으로 탐상하는 것은 불가능하다.
  3. F/BF, F/BG 모두 탐상면의 영향을 받지 않고 결함을 평가할 수 있다.
  4. F/BF를 이용하는 경우는 탐상면의 영향을 받기 때문에 이를 고려해야 한다.
(정답률: 알수없음)
  • 정답은 "F/BF, F/BG 모두 탐상면의 영향을 받지 않고 결함을 평가할 수 있다." 이다. 이유는 F/BF는 결함의 크기에 관계없이 재료의 감쇠값이 일정하면 항상 일정한 값이 되기 때문이고, F/BG는 건전부의 저면에코 높이를 조정하여도 동일 시험체에 대해 기계적으로 탐상하는 것이 불가능하기 때문이다. 따라서 두 방법 모두 탐상면의 영향을 받지 않고 결함을 평가할 수 있다. "F/BF를 이용하는 경우는 탐상면의 영향을 받기 때문에 이를 고려해야 한다."는 잘못된 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 초음파탐상시험시 일반 탐촉자로 시험이 어려운 것은?

  1. 일반 구조용강
  2. 오스테나이트 스텐레스강
  3. 용접 구조용강
  4. 구상 흑연주물
(정답률: 알수없음)
  • 오스테나이트 스텐레스강은 초음파가 잘 전달되어 반사파가 적게 발생하기 때문에 탐상이 어려운 것입니다. 일반 구조용강, 용접 구조용강, 구상 흑연주물은 초음파탐상시험시 일반 탐촉자로 시험이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 음극선관(CRT) 상에 전기적인 지시가 발생하였다. 잡음의 원인을 바로 잡기 위하여 우선 취해야 할 조치는?

  1. 그 잡음지시는 전원 플러그에 의한 것이 확실하므로 플러그를 다른 것으로 바꾼다.
  2. 그 잡음지시는 전원 플러그의 오물 때문이므로 먼저 깨끗이 청소하여 사용한다.
  3. 그 잡음지시가 장비에 의한 것인지 시험편에 의한 것인지 먼저 확인한다.
  4. 그 잡음지시가 전원회로상의 문제이기 때문에 다른 전원 회로에 연결 사용한다.
(정답률: 알수없음)
  • 음극선관(CRT) 상에 전기적인 지시가 발생하는 경우, 그 원인은 다양할 수 있습니다. 따라서 우선적으로 해야 할 조치는 그 잡음지시가 장비에 의한 것인지 시험편에 의한 것인지 먼저 확인하는 것입니다. 이는 잡음의 원인을 파악하고, 그에 따른 조치를 취할 수 있도록 하기 위함입니다. 예를 들어, 만약 그 잡음지시가 시험편에 의한 것이라면, 시험편을 교체하거나 조정하여 문제를 해결할 수 있습니다. 반면에, 만약 그 잡음지시가 장비에 의한 것이라면, 해당 장비를 점검하거나 교체하여 문제를 해결할 수 있습니다. 따라서, 그 잡음지시의 원인을 파악하는 것은 문제를 해결하기 위한 첫 번째 단계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

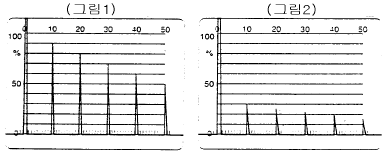

28. 시험편방식으로 탐상감도를 조정하고 동일 두께 2장의 강판 A와 B를 수직탐상하였을 때 각각 그림1 및 그림2의 도형을 얻었다. 결함에코는 특히 발견되지 않았다면 다음 기술 중 올바른 것은?

  1. B는 A보다 조직이 조대하고 감쇠가 크다.
  2. B는 A보다 미소한 결함이 많다.
  3. B는 A보다 탐촉자의 접촉이 나쁘다.
  4. B는 A와 감쇠를 비교할 수 없다.
(정답률: 알수없음)
  • 그림1과 그림2는 동일한 두께의 강판 A와 B를 수직탐상한 결과이다. 그러나 그림2의 도형이 더욱 불규칙하고 울퉁불퉁하게 나타나는 것으로 보아, 강판 B는 강판 A보다 미소한 결함이 더 많은 것으로 판단할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 경사각탐상에 있어서 탐촉자의 입사점을 중심으로 탐촉자를 회전시켜 용접선에 대한 초음파 빔(beam)의 방향을 변화시키는 주사법은?

  1. 진자주사
  2. 좌우주사
  3. 지그재그주사
  4. 목돌림주사
(정답률: 알수없음)
  • 목돌림주사는 탐촉자를 회전시켜 용접선에 대한 초음파 빔의 방향을 변화시키는 주사법입니다. 이는 탐촉자의 입사점을 중심으로 회전하면서 용접선을 탐지하므로, 용접선의 모든 부분을 더욱 정확하게 탐지할 수 있습니다. 따라서, 경사각탐상에서는 목돌림주사가 가장 효과적인 주사법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 단강품의 수직탐상에 대해 기술한 것이다. 올바른 것은?

  1. 임상에코가 높고 저면에코가 나타나지 않는 경우 탐상감도를 더 높게 한다.
  2. 임상에코가 높고 저면에코가 나타나지 않는 경우 탐상감도를 더 낮게 한다.
  3. 임상에코가 높고 저면에코가 나타나지 않는 경우 시험 주파수를 더 높게 한다.
  4. 임상에코가 높고 저면에코가 나타나지 않는 경우 시험 주파수를 더 낮게 한다.
(정답률: 알수없음)
  • 답: "임상에코가 높고 저면에코가 나타나지 않는 경우 시험 주파수를 더 낮게 한다."

    이유: 수직탐상에서는 탐상감도가 높을수록 더 세밀한 구조물을 관찰할 수 있지만, 높은 주파수에서는 저면에코가 나타나지 않을 수 있다. 따라서, 저면에코를 관찰하기 위해서는 시험 주파수를 낮추어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 진동자 설계시 다음 중 최대의 감도(sensitivity)를 갖는 경우는?

  1. Q값이 작고 대역폭(band width)이 커야 한다.
  2. Q값이 크고 대역폭(band width)이 작아야 한다.
  3. 펄스폭과 댐핑상수(δ)가 커야 한다.
  4. 펄스콕과 댐핑상수(δ)가 작아야 한다.
(정답률: 알수없음)
  • 정답: "Q값이 크고 대역폭(band width)이 작아야 한다."

    진동자의 감도는 진동자의 고유진동수와 외부에서 가해지는 자극에 대한 반응으로 결정된다. Q값은 진동자의 고유진동수와 대역폭의 비율을 나타내는 값으로, Q값이 크면 대역폭이 작아지고 감도가 높아진다. 대역폭이 작으면 진동자가 특정 주파수에서 민감하게 반응하기 때문에 감도가 높아진다. 따라서 Q값이 크고 대역폭이 작은 진동자가 최대 감도를 갖는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 초음파 탐상기 수신부에 부속되어 있는 기능은?

  1. rejection의 조정
  2. pulse 폭의 조정
  3. 측정범위의 조정
  4. 시간축의 조정
(정답률: 알수없음)
  • 초음파 탐상기는 수신된 신호 중에서 원하는 신호를 분리해내는데, 이때 수신부에 부속되어 있는 "rejection의 조정" 기능은 원하지 않는 신호를 걸러내는 역할을 합니다. 이는 측정 대상과 관련 없는 외부 잡음 등을 제거하여 정확한 측정 결과를 얻기 위한 중요한 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 초음파탐상시험 방법에 속하지 않는 것은?

  1. 흡수법
  2. 공진법
  3. 투과법
  4. 펄스 반사법
(정답률: 알수없음)
  • 흡수법은 초음파가 물질 내부에서 흡수되는 정도를 측정하는 방법으로, 초음파탐상시험 방법에 속하지 않습니다. 초음파탐상시험은 물체 내부의 결함, 두께, 밀도 등을 측정하는 방법으로, 공진법, 투과법, 펄스 반사법이 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 펄스반사식 초음파탐상기에서 동기회로 또는 시간조절회로는 탐상기의 무엇을 조정하는가?

  1. 펄스길이
  2. 게인
  3. 펄스 반복주파수
  4. 소인길이
(정답률: 알수없음)
  • 펄스반사식 초음파탐상기에서 소인길이는 탐상 신호가 발생되는 시간과 수신되는 시간을 조절하는 중요한 요소이다. 동기회로나 시간조절회로는 이 소인길이를 조절하여 탐상 신호가 적절한 시간에 발생되고 수신되도록 조정한다. 따라서 정답은 "소인길이"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 후판 용접부의 경사각탐상 등의 경우 2개의 경사각탐촉자를 용접부의 한쪽에서 전후로 배열하여 하나는 송신용, 하나는 수신용으로 하는 탐상방법은?

  1. 탠덤주사
  2. 두갈래주사
  3. 경사평행주사
  4. 전후주사
(정답률: 알수없음)
  • 탠덤주사는 두 개의 전극을 사용하여 용접을 수행하는 방법으로, 두 전극 사이에서 용접재가 녹아 풀려서 용접이 이루어지는 방식입니다. 이 방법은 용접재의 용융을 균일하게 유지할 수 있어 용접부의 품질을 높일 수 있으며, 용접속도도 빠르고 용접재의 낭비도 적습니다. 따라서 후판 용접부의 경사각탐상 등에 적합한 방법입니다. 다른 보기인 두갈래주사, 경사평행주사, 전후주사는 탠덤주사와 달리 전극이 하나이거나, 용접재의 융해 방향이 다르기 때문에 후판 용접부의 경사각탐상 등에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 후판의 라미네이션 결함 탐상에 효과적인 검사법은?

  1. 수직탐상법
  2. 경사각탐상법
  3. 표면파탐상법
  4. 탠덤탐상법
(정답률: 알수없음)
  • 후판의 라미네이션 결함은 후판의 내부에서 발생하는 결함으로, 외부에서는 시각적으로 확인하기 어렵습니다. 이러한 결함을 탐상하기 위해서는 후판의 내부를 살펴볼 수 있는 검사법이 필요합니다.

    수직탐상법은 후판의 내부를 X선이나 감마선 등의 방사선을 이용하여 촬영하고, 그림자를 분석하여 결함을 탐지하는 방법입니다. 이 방법은 후판의 두께나 밀도 등의 차이로 인해 발생하는 그림자를 분석하기 때문에, 라미네이션 결함을 탐지하는 데 효과적입니다.

    반면에 경사각탐상법은 후판의 표면을 기울여서 빛의 반사를 이용하여 결함을 탐지하는 방법이며, 표면파탐상법은 후판의 표면을 소리나 진동을 이용하여 결함을 탐지하는 방법입니다. 이러한 방법들은 후판의 표면 결함을 탐지하는 데 효과적이지만, 라미네이션 결함을 탐지하는 데는 한계가 있습니다.

    마지막으로 탠덤탐상법은 후판의 내부를 초음파를 이용하여 촬영하고, 그림자를 분석하여 결함을 탐지하는 방법입니다. 이 방법도 후판의 내부 결함을 탐지하는 데 효과적이지만, 수직탐상법에 비해 해상도가 낮아서 미세한 결함을 탐지하는 데는 한계가 있습니다.

    따라서 후판의 라미네이션 결함을 탐지하기 위해서는 수직탐상법이 가장 효과적인 검사법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 강재의 음압감쇠계수가 20dB/m로 측정되었다면 50㎜두께의 알루미늄에서 펄스반사법에 의해 반사 펄스신호를 잡았을 때 두 인접한 신호의 진폭의 비는? (단, 경계면에서의 투과손실은 무시하고 측정기기에 나타난 신호는 진동자에 도달되는 음압에 비례한다고 가정)

  1. 1 : 0.5
  2. 1 : 0.6
  3. 1 : 0.8
  4. 1 : 1.5
(정답률: 알수없음)
  • 음압감쇠계수 20dB/m은 1m 거리당 음압이 20dB씩 감쇠된다는 것을 의미합니다. 따라서 50mm(0.05m) 두께의 알루미늄을 통과하는 음파는 1m 거리에서는 20dB × 0.05m = 1dB의 음압감쇠를 겪게 됩니다.

    반사 펄스신호를 잡았을 때 두 인접한 신호의 진폭의 비는 경계면에서의 투과손실을 무시하고, 측정기기에 나타난 신호가 진동자에 도달되는 음압에 비례한다고 가정하였으므로, 1dB의 음압감쇠에 해당하는 진폭의 감소 비율은 10^(1/20) = 0.891이 됩니다.

    따라서, 두 인접한 신호의 진폭의 비는 1 : 0.891 ≈ 1 : 0.8이 됩니다. 따라서 정답은 "1 : 0.8"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 초음파탐상시험시 사용하는 표준시험편의 사용 목적으로 적절하지 않은 것은?

  1. 결함의 종류를 분류하기 위하여 사용한다.
  2. 탐상장치의 작동 특성을 알아보기 위해 사용한다.
  3. 탐상조건을 설정하기 위해 사용한다.
  4. 결함 에코의 높이와 위치를 비교 평가하기 위해 사용한다.
(정답률: 알수없음)
  • 초음파탐상시험은 재료 내부의 결함을 탐지하기 위한 검사 방법 중 하나이다. 이때 사용되는 표준시험편은 결함의 종류를 분류하기 위해 사용된다. 즉, 표준시험편을 이용하여 결함의 종류를 파악하고, 이를 기준으로 실제 검사 대상에서 발견된 결함을 분석하고 평가할 수 있다. 따라서 "결함의 종류를 분류하기 위하여 사용한다."가 적절하지 않은 목적은 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 두께 60mm의 알루미늄 판에 큰 결함이 탐상표면으로부터 30mm 깊이에 탐상표면과 평행하게 결함이 존재할 때 가장 적합한 탐상방법은?

  1. 수직 탐상법
  2. 경사각 탐상법
  3. 표면파 탐상법
  4. 판파 탐상법
(정답률: 알수없음)
  • 수직 탐상법은 결함이 탐상표면과 평행하게 존재할 때 가장 적합한 방법이다. 이는 결함이 탐상표면과 수직 방향으로 탐상하면 결함의 크기와 위치를 정확하게 파악할 수 있기 때문이다. 경사각 탐상법은 결함이 탐상표면과 일정한 각도로 존재할 때 사용되며, 표면파 탐상법과 판파 탐상법은 결함이 탐상표면 아래에 존재할 때 사용된다. 따라서 이 문제에서는 결함이 탐상표면과 평행하게 존재하기 때문에 수직 탐상법이 가장 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 STB-A1 시험편에 존재하지 않는 것은?

  1. 반지름 100mm인 원주면
  2. 직경 50mm인 구멍
  3. 직경 1.5mm인 관통구멍
  4. 직경 8mm인 관통구멍
(정답률: 알수없음)
  • STB-A1 시험편에 존재하지 않는 것은 "반지름 100mm인 원주면"이다. 이유는 STB-A1 시험편은 직경 50mm인 원형 모양이기 때문에 반지름 100mm인 원주면은 존재하지 않는다. 직경 8mm인 관통구멍은 시험편에 존재할 수 있으며, 시험편의 중앙에 위치한 작은 구멍으로 인장 시험 등에서 사용된다. 직경 1.5mm인 관통구멍도 시험편에 존재할 수 있으며, 마찰 계수 측정 등에서 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 초음파탐상관련규격및컴퓨터활용

41. KS B 0896에서 규정한 탠덤탐상의 적용 판두께 범위는?

  1. 10mm이상
  2. 20mm이상
  3. 30mm이상
  4. 40mm이상
(정답률: 알수없음)
  • KS B 0896에서 규정한 탠덤탐상은 콘크리트 구조물의 표면 결함을 검사하기 위한 방법 중 하나입니다. 이 방법은 탠덤(탄덤)이라는 장비를 사용하여 콘크리트 표면을 타격하고, 그 타격에 따른 반사파를 측정하여 결함을 파악합니다. 이 때, 탠덤탐상의 적용 판두께는 탠덤의 타격에 따라 결정됩니다. 탠덤의 타격에 따른 반사파를 측정하기 위해서는 일정한 깊이 이상의 콘크리트가 필요합니다. 따라서, 탠덤탐상의 적용 판두께 범위는 20mm 이상으로 규정되었습니다. 즉, 20mm 미만의 얇은 콘크리트 구조물에는 이 방법이 적용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. KS B 0534에서 분해능 시험편으로 사용하지 않는 것은?

  1. RB-RA
  2. RB-RB
  3. RB-RC
  4. RB-RE
(정답률: 알수없음)
  • 정답은 "RB-RE"입니다. 이는 KS B 0534에서 분해능 시험편으로 사용되지 않는 이유는 RB-RE가 분해능 시험편으로 사용되는 것이 아니라, 전기적 특성 시험편으로 사용되기 때문입니다. 다른 보기인 RB-RA, RB-RB, RB-RC는 모두 분해능 시험편으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. KS B 0896에 따라 강용접부를 탐상할 때 transfer method에 따른 수정조작을 허용하고 있는데 다음 중 이 방법은 어느 것인가?

  1. 시험편에 비하여 시험체의 표면이 거칠어 감쇠차가 있을 때 탐상감도를 수정키 위해 행하는 조작
  2. 종파가 시험체 내부를 진행하다 경사면에서 횡파로 바꾸어짐으로써 나타나는 시간축상의 측정범위를 수정키 위해 행하는 조작
  3. 입사각이 어느 일정각을 초과할 때 제1, 제2 임계 입사각이 나타나는데 이 임계각을 결정키 위해 행하는 조작
  4. 시험체 탐상 표면과 접촉매질 사이에 서로 다른 음향 임피던스를 같게 하기 위하여 행하는 조작
(정답률: 알수없음)
  • 정답은 "시험편에 비하여 시험체의 표면이 거칠어 감쇠차가 있을 때 탐상감도를 수정키 위해 행하는 조작"입니다. 이는 KS B 0896에서 transfer method에 따른 수정조작 중 하나로, 시험체의 표면이 거칠어 감쇠차가 있을 때 탐상감도를 보정하기 위해 수행하는 조작입니다. 이 조작은 시험체의 표면 상태에 따라 탐상감도를 조절하여 정확한 검사 결과를 얻을 수 있도록 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 전자우편을 이용할 때 사용자의 컴퓨터에서 다른 시스템에 도착한 전자우편을 볼 수 있도록 하는 프로토콜은?

  1. POP3
  2. SMTP
  3. NMTP
  4. HTTP
(정답률: 알수없음)
  • POP3는 Post Office Protocol version 3의 약자로, 이메일 서버에서 사용자의 컴퓨터로 전자우편을 가져오는 프로토콜이다. 따라서 사용자는 자신의 컴퓨터에서 POP3 클라이언트를 이용하여 이메일 서버로부터 전자우편을 다운로드하여 볼 수 있다. SMTP는 이메일을 보내는 프로토콜, NMTP는 네트워크 메일 전송 프로토콜, HTTP는 웹 브라우저와 웹 서버 간 통신을 위한 프로토콜이므로 이 문제에서는 POP3가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. ASME Sec.V, Art.5에서 DAC를 이용하여 탐상할 때, DAC를 점검하여 원래 작성된 곡선에서 진폭이 최소 얼마나 감소되었을 때 모든 작업사항을 재검사하여야 하는가?

  1. 20 % 또는 2dB 감소
  2. 30 % 감소
  3. 50 % 또는 3dB 감소
  4. 10 % 감소
(정답률: 알수없음)
  • DAC를 이용하여 탐상할 때, 원래 작성된 곡선에서 진폭이 20 % 또는 2dB 이상 감소되면 모든 작업사항을 재검사하여야 합니다. 이는 검사 결과의 신뢰성을 보장하기 위한 조치입니다. 다른 보기들은 감소율이 더 높거나 낮기 때문에, 검사 결과의 신뢰성을 보장하기 위해서는 해당 조건을 충족시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. ASME Sec.V, Art.5에 따라 초음파탐상검사시 시험편의 곡률반지름이 100mm일 때, 사용되어질 수 있는 보정블록의곡률 반지름으로 맞는 것은?

  1. 80mm
  2. 120mm
  3. 200mm
  4. 250mm
(정답률: 알수없음)
  • ASME Sec.V, Art.5에서는 초음파탐상검사시 시험편의 곡률반지름과 보정블록의 곡률반지름이 일치해야 한다고 명시하고 있습니다. 따라서 시험편의 곡률반지름이 100mm일 때, 사용 가능한 보정블록의 곡률반지름은 120mm이 됩니다. 이는 시험편의 곡률반지름과 보정블록의 곡률반지름이 최소한 1.2배 이상 차이나면 안 된다는 ASME의 규정을 따른 것입니다. 따라서 "80mm", "200mm", "250mm"은 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 인터넷 상에서 사용자가 원하는 키워드를 입력하여 사이트를 찾고자 할 때 사용할 프로그램은?

  1. 즐겨찾기
  2. 검색엔진
  3. 목록보기
  4. 인터넷옵션
(정답률: 알수없음)
  • 검색엔진은 사용자가 입력한 키워드와 관련된 웹사이트를 찾아주는 프로그램입니다. 다른 보기들은 사용자가 이미 알고 있는 사이트를 찾거나 인터넷 설정을 변경하는 데 사용될 수 있지만, 검색엔진은 새로운 정보를 찾는 데 필수적인 도구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. AWS D.1.1에서 사용하고 있는 여러 가지 시험편 중 경사각 탐촉자의 굴절각 측정에 사용하는 것은?

  1. RB형 시험편
  2. DS형 시험편
  3. RC형 시험편
  4. IIW형 시험편
(정답률: 알수없음)
  • IIW형 시험편은 경사각 탐촉자의 굴절각 측정에 사용되는 시험편으로, 이는 시험편의 경사각을 정확하게 측정하기 위해 필요한 것이다. 다른 시험편들은 다른 종류의 시험에 사용되며, 경사각 탐촉자의 굴절각 측정에는 적합하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. KS B 0896에서 규정된 진동자의 공칭치수가 20×20mm이고, 굴절각이 70° 일 때 접근한계거리는?

  1. 25mm
  2. 30mm
  3. 15mm
  4. 18mm
(정답률: 알수없음)
  • 진동자의 공칭치수가 20×20mm이므로, 이를 이용하여 파장을 구할 수 있다. 파장 = 공칭치수 / 2 = 10mm. 굴절각이 70°이므로, 접근한계각은 90° - 70° = 20°이다. 접근한계거리는 파장 / sin(접근한계각)으로 구할 수 있다. 따라서, 접근한계거리 = 10mm / sin(20°) ≈ 30mm이다. 따라서, 정답은 "30mm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 굴절각이 75° 인 경사각 탐촉자로 굴절각을 측정하려 할때 STB-A1 표준 시험편에서 사용되는 구멍은?

  1. ø1
  2. ø1.5
  3. ø4
  4. ø50
(정답률: 알수없음)
  • 굴절법에서는 시료와 같은 물질을 통과할 때 굴절각이 변하게 되는데, 이 때 굴절각을 측정하기 위해서는 빛이 시료를 통과할 때 굴절되는 각도를 측정해야 합니다. 이를 위해서는 시료와 빛이 만나는 지점이 작아야 정확한 측정이 가능합니다. 따라서, STB-A1 표준 시험편에서 사용되는 구멍은 작은 크기인 ø1.5이 선택되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 그림에 제시된 시험편의 이름은?

  1. ASME 경사각빔용 교정시험편
  2. ASTM 표준시험편
  3. IIW 표준시험편
  4. G형 감도 표준시험편
(정답률: 알수없음)
  • 그림에 제시된 시험편은 경사각빔용 교정시험편으로, 이는 ASME(미국기계학회)에서 제정한 시험편입니다. 이 시험편은 경사각빔 검사에서 사용되며, 표면의 경사각을 정확하게 측정하기 위해 사용됩니다. 따라서 "ASME 경사각빔용 교정시험편"이 정답입니다. 다른 보기들은 각각 ASTM(미국재료시험협회), IIW(국제용접연구회), G형 감도 표준시험편과 관련된 시험편들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 인터넷의 개념과 관련이 없는 것은?

  1. 수많은 사람이나 기관과 연결할 수 있는 개방구조이다.
  2. 독자적인 주소를 할당받는다.
  3. 전세계 통신망들이 합쳐진 네트워크의 네트워크이다.
  4. 단일 운영체제로 연결된 네트워크 통신망이다.
(정답률: 알수없음)
  • "단일 운영체제로 연결된 네트워크 통신망이다."는 인터넷의 개념과 관련이 없는 것이다. 이유는 인터넷은 여러 운영체제와 기기들이 연결되어 개방적인 구조를 가지고 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. KS D 0040에서 규정한 결함분류중 틀린 것은?

  1. 수직탐촉자를 사용한 경우 50% ＜ F ≤ 100%일 때는 표시 기호가 △이다.
  2. 수직탐촉자를 사용한 경우 B1 ≤ 50%일 때는 표시 기호가 X이다.
  3. 2진동자 수직탐촉자를 사용한 경우 DM선을 초과한 것은 표시 기호가 X이다.
  4. 2진동자 수직탐촉자를 사용한 경우 DL선 초과 DM선 이하일 경우 표시 기호가 ○이다.
(정답률: 알수없음)
  • 정답은 "2진동자 수직탐촉자를 사용한 경우 DM선을 초과한 것은 표시 기호가 X이다." 이다.

    이유는 KS D 0040에서는 2진동자 수직탐촉자를 사용한 경우 DL선 초과 DM선 이하일 경우 표시 기호가 ○이다. 따라서 보기 중에서 2진동자 수직탐촉자를 사용한 경우 DM선을 초과한 것은 표시 기호가 X인 것은 틀린 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 윈도우 운영체제에서 디스크의 단편화를 제거하기 위한 목적의 프로그램은?

  1. 디스크 검사
  2. 디스크 정리
  3. 디스크 조각모음
  4. 디스크 공간 늘림
(정답률: 알수없음)
  • 디스크 조각모음은 디스크의 파일들이 분산되어 저장되어 있는 상태를 하나로 모아서 저장하는 작업을 수행하는 프로그램입니다. 이를 통해 디스크의 성능을 향상시키고, 파일 접근 속도를 높일 수 있습니다. 따라서 디스크의 단편화를 제거하기 위한 목적의 프로그램은 디스크 조각모음입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. KS D 0250(강관의 초음파탐상 검사방법)에 따라 경사각 탐상시 인공 홈으로 사용하지 않는 것은?

  1. 각 홈
  2. V 홈
  3. 드릴 구멍
  4. 평저공
(정답률: 알수없음)
  • KS D 0250에서는 경사각 탐상시 인공 홈으로 "평저공"을 사용하지 않는 것으로 명시되어 있습니다. 이는 평저공이 경사각을 가지지 않기 때문에 탐상 결과에 영향을 미치지 않기 때문입니다. 따라서 다른 보기인 "각 홈", "V 홈", "드릴 구멍"은 경사각 탐상시 인공 홈으로 사용될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음의 서버에 대한 설명이 잘못된 것은?

  1. SMTP 서버 : 메일러로부터 전자우편을 받아서 상대방의 SMTP 서버로 보낸다.
  2. FTP 서버 : 파일의 송수신을 지원한다.
  3. Proxy 서버 : 특정 조식의 랜과 외부 네트워크 사이에서 방화벽 역할을 수행하며, 동시에 여러 외부 서버의 데이터를 대신 받아주는 역할을 한다.
  4. Gopher 서버 : 원격 시스템 접속을 지원한다.
(정답률: 알수없음)
  • Gopher 서버 : 원격 시스템 접속을 지원한다. - 잘못된 설명입니다. Gopher 서버는 인터넷에서 정보를 검색하고 검색 결과를 제공하는 프로토콜이며, 원격 시스템 접속을 지원하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. KS B 0535에는 진동자의 치수에 대하여 특별히 지시가 없는 경우의 공칭치수를 나열해 놓았다. 다음 중 이에 해당되지 않는 원형진동자의 공칭치수(mm)는?

  1. 3
  2. 5
  3. 7
  4. 10
(정답률: 알수없음)
  • KS B 0535에서는 원형진동자의 공칭치수를 3, 5, 7, 10mm로 지정하고 있다. 따라서 이 중에서 공칭치수가 3mm이 아닌 것은 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. KS B 0896의 규정에 의한 원둘레이음 용접부의 검사를 위한 대비 시험편은?

  1. RB-A4
  2. RB-A5
  3. RB-A6
  4. RB-A9
(정답률: 알수없음)
  • KS B 0896 규정에서 원둘레이음 용접부의 검사를 위한 대비 시험편은 RB-A6으로 규정하고 있기 때문입니다. 다른 보기인 RB-A4, RB-A5, RB-A9은 다른 용도의 검사를 위한 대비 시험편입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. KS B 0817에서 초음파 탐상기의 조정은 실제로 사용하는 탐상기와 탐촉자를 조합한 후 전원 스위치를 켜고나서 최소 몇 분이 경과한 후 하도록 규정하는가?

  1. 30분
  2. 15분
  3. 10분
  4. 5분
(정답률: 알수없음)
  • KS B 0817에서 초음파 탐상기의 조정은 초기에 장비가 안정화되도록 최소 5분 이상의 시간이 필요하다고 규정하고 있기 때문에 정답은 "5분"이다. 이는 탐촉자와 탐상기가 온전히 안정화되어 정확한 측정이 가능하도록 하기 위함이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. ASME Sec.XI의 보일러 및 압력용기에 관한 초음파탐상시 결함지시의 평가는 그림과 같이 결함을 직(정)사각형으로 이상화하고, 크기는 길이(ℓ ), 높이(2d), 표면에서 떨어진 거리(S)에 의해 결정된다. t = 130mm, S = 2mm, 2d = 18mm, ℓ = 40mm일 경우, 이 결함지시의 a/ℓ , a/t는? (단, ⅰ) 0.4d ≤ S 이면 ⇒ a = d이고, ⅱ) 0.4d ＞ S 이면 ⇒ a = 2d + S이다.)

  1. a/ℓ =0.5, a/t=0.15(15%)
  2. a/ℓ =0.23, a/t=0.069(6.9%)
  3. a/ℓ =0.5, a/t=0.069(6.9%)
  4. a/ℓ =0.23, a/t=0.15(15%)
(정답률: 알수없음)
  • 주어진 그림에서 결함의 크기는 길이(ℓ)와 높이(2d)에 의해 결정되며, 이 경우 ℓ = 40mm, 2d = 18mm 이므로 결함의 크기는 40mm x 36mm 이다.

    또한, 결함이 표면에서 떨어진 거리(S)는 2mm 이므로, 0.4d > S 이므로 a = 2d + S = 20mm 이다.

    따라서, a/ℓ = 20mm / 40mm = 0.5 이다.

    또한, a/t = 20mm / 130mm = 0.15 (또는 15%) 이다.

    따라서, 정답은 "a/ℓ =0.5, a/t=0.15(15%)" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 금속재료학

61. 고력황동의 조직으로 맞는 것은?

  1. δ + α
  2. α + σ
  3. α + β
  4. β + γ
(정답률: 알수없음)
  • 고력황동은 중국의 세력 중 하나로, 조직 구성원은 대부분 군인 출신이며 군사적인 훈련과 경험을 바탕으로 조직을 운영한다. 이러한 특성 때문에 고력황동은 군사적인 힘과 전략적인 계획을 중요시하며, 이를 위해 α(알파)와 β(베타)라는 두 개의 부서로 구성된다. α 부서는 군사적인 훈련과 전투를 담당하며, β 부서는 정보 수집과 전략적인 계획을 담당한다. 따라서 정답은 "α + β"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 피검면의 상황을 셀루로이드피막에 옮겨서 이것을 현미경으로 검사하는 방법은?

  1. EDT 법
  2. IMPULES 법
  3. UT - NDT 법
  4. SUMP 법
(정답률: 알수없음)
  • SUMP 법은 피검면을 셀루로이드피막에 옮겨서 이를 액체에 담아 현미경으로 검사하는 방법입니다. 이 방법은 피검면을 더욱 선명하게 관찰할 수 있어서 검사 정확도가 높아지기 때문에 선택됩니다. EDT 법, IMPULES 법, UT-NDT 법은 다른 검사 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 주물용 Aℓ 청동에 대한 설명 중 틀린 것은?

  1. 고력황동을 사용해서 만든 프로펠러 보다 중량을 10∼20% 가볍게 할 수 있다.
  2. 내해수성이 좋아 대형 프로펠러를 만들수 있다.
  3. 경도, 내마모성이 나쁘다.
  4. 화학 공업장치 분야에 사용된다.
(정답률: 알수없음)
  • 주물용 Aℓ 청동은 고력황동보다 가벼우면서 내해수성이 좋아 대형 프로펠러를 만들 수 있으며, 화학 공업장치 분야에 사용됩니다. 하지만 경도와 내마모성이 나쁘다는 설명은 틀린 것입니다. 경도와 내마모성이 좋지 않아서 내구성이 떨어지는 단점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 귀금속에 속하지 않는 것은?

  1. 철
  2. 금
  3. 은
  4. 백금
(정답률: 알수없음)
  • 철은 귀금속이 아닌 비귀금속이기 때문입니다. 귀금속은 금, 은, 백금 등으로, 이들은 높은 가치와 광택, 내구성 등의 특징을 가지고 있습니다. 반면 철은 비교적 저렴하고 흔하며, 광택도 떨어지고 부식에 취약합니다. 따라서 철은 귀금속이 아닌 것으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 와이(Y)합금을 올바르게 설명한 것은?

  1. Aℓ -Zn 합금에 소량의 Mg 과 Mn을 첨가한 내열성합금
  2. Aℓ -Cu 합금에 소량의 Mg 과 Ni를 첨가한 내열성합금
  3. Aℓ -Si 합금에 소량의 Mg 과 Pb을 첨가한 내열성합금
  4. Aℓ -Fe 합금에 소량의 Mg 과 Sn을 첨가한 내열성합금
(정답률: 알수없음)
  • 와이(Y)합금은 Aℓ-Cu 합금에 소량의 Mg과 Ni를 첨가한 내열성합금입니다. 이는 Aℓ-Cu 합금의 강도와 내식성을 향상시키기 위해 Mg과 Ni를 첨가하여 제조된 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 열전대로 사용되는 Alumel 이란 어느 계통의 합금인가?

  1. Ni-Aℓ -Fe 합금
  2. Aℓ -Cr-Co 합금
  3. Ni-Mg -Cu 합금
  4. Aℓ -Mn-Pb 합금
(정답률: 알수없음)
  • Alumel은 Ni-Aℓ-Fe 합금으로 구성되어 있습니다. 이는 니켈, 알루미늄, 철 세 가지 원소로 이루어져 있으며, 열전대의 성능을 향상시키기 위해 사용됩니다. 알루미늄은 내식성이 뛰어나고, 철은 강도가 높으며, 니켈은 내식성과 내열성이 뛰어나기 때문에 이러한 성질을 결합하여 열전대의 성능을 향상시키는 데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 마우러 조직도(maurer diagram)란?

  1. 주철에서 C 와 Si 양에 따른 주철의 조직 관계
  2. 주철에서 C 와 P 양에 따른 주철의 조직 관계
  3. 주철에서 C 와 Mn 양에 따른 주철의 조직 관계
  4. 주철에서 C 와 S 양에 따른 주철의 조직 관계
(정답률: 알수없음)
  • 마우러 조직도는 주로 금속 합금의 조직 변화를 나타내는 그림으로, 다양한 원소의 함량에 따른 금속의 조직 변화를 보여준다. 따라서 "주철에서 C 와 Si 양에 따른 주철의 조직 관계"는 주철 합금에서 탄소와 실리콘 함량에 따른 조직 변화를 보여주는 그림을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. Fe3C의 금속간 화합물에 있어서의 탄소의 원자비는?

  1. 25%
  2. 40%
  3. 60%
  4. 85%
(정답률: 알수없음)
  • Fe3C의 분자량은 Fe 3개와 C 1개로 이루어져 있으므로 Fe의 원자량 3개와 C의 원자량을 더한 값이다. Fe의 원자량은 56이고, C의 원자량은 12이므로 Fe3C의 분자량은 56 x 3 + 12 = 180이다.

    이제 탄소의 분자량을 구해보자. 탄소가 Fe3C 분자에서 차지하는 질량 비율은 (12 / 180) x 100 = 6.67%이다. 따라서 탄소의 원자비는 6.67% x 3 = 20%이다.

    하지만 이것은 금속간 화합물에서 탄소가 차지하는 비율이므로, 전체 화합물에서 탄소가 차지하는 비율은 더 작을 것이다. 따라서 20%보다는 더 작은 값인 25%가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 활자(Type metal)합금은?

  1. Cu-Sb-Zr
  2. Fe-Zn-Sb
  3. Pb-Sb-Sn
  4. Al-Se-Zn
(정답률: 알수없음)
  • 활자(Type metal) 합금은 Pb(Sn)-Sb 합금으로 구성되어 있습니다. 이는 Pb와 Sn이 높은 용융점과 낮은 인장강도를 가지고 있으며, Sb는 높은 인장강도와 낮은 용융점을 가지고 있기 때문에 활자 제작에 적합한 조합입니다. 또한, 이 합금은 높은 밀도와 높은 인장강도를 가지고 있어서 활자 제작에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 아연의 성질을 올바르게 설명한 것은?

  1. 주조상태에서는 조대결정이 되므로 연신이 낮고 취약 하여 상온가공이 어렵다.
  2. 체심입방격자이며 고온에서 증기압이 낮다.
  3. 건조한 공기중에서는 산화가 잘되며 산, 알칼리에 강하다.
  4. Fe가 0.008% 이상이 되면 연질의 FeZn7상이 나타나 인성과 인장강도를 증가시킨다.
(정답률: 알수없음)
  • 주조상태에서는 아연의 조대결정이 되어 연신이 낮고 취약해지기 때문에 상온에서 가공이 어렵습니다. 이는 아연이 주조과정에서 높은 온도에서 녹아 흐르면서 결정화되는데, 이때 결정이 크고 불규칙해지면 연신이 낮아지고 취약해지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 스프링강으로 가장 적당한 조직은?

  1. 페라이트
  2. 오스테나이트
  3. 솔바이트
  4. 시멘타이트
(정답률: 알수없음)
  • 스프링강은 탄소강 중에서도 탄소 함량이 낮은 강종으로, 내식성과 탄성이 뛰어나며 가공성이 우수합니다. 이러한 특성 때문에 스프링 제조에 적합한 강종으로 솔바이트가 가장 적당합니다. 페라이트는 탄소 함량이 높아 가공성이 떨어지고, 오스테나이트는 내식성이 떨어져 스프링 제조에는 적합하지 않습니다. 시멘타이트는 고온에서 형성되는 구조로 스프링 제조에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 델타 메탈(delta metal)의 설명이 틀린 것은?

  1. 주물이나 단조재로 사용되며 고온가공성이 양호하다.
  2. 6:4 황동에 1% 내외의 Fe 가 포함된 것이다.
  3. Cu 54∼58%, Sn 40∼43%, Mg 1% 이내의 합금이다.
  4. 내식성이 우수하므로 선박, 광산, 수력기계, 화학 기계 볼트 너트 등에 사용된다.
(정답률: 알수없음)
  • "6:4 황동에 1% 내외의 Fe 가 포함된 것이다."가 틀린 설명입니다. Delta metal은 Cu-Sn-Mg 합금으로 구성되며 Fe는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. Ti 제련시 사염화티타늄(TiCl4)을 환원하여 스폰지(sponge)티탄을 얻는데 사용하는 환원제는?

  1. Aℓ
  2. Mg
  3. Cu
  4. Si
(정답률: 알수없음)
  • TiCl4을 환원하여 Ti를 얻기 위해서는 TiCl4 분자 내의 Ti의 산화수를 낮춰줄 환원제가 필요하다. 이때 TiCl4 분자 내의 Ti의 산화수는 +4이므로, 이를 낮춰주기 위해서는 산화수가 +2인 환원제가 필요하다. 따라서, 보기 중에서 산화수가 +2인 원소는 Mg이므로, Mg가 TiCl4을 환원하여 스폰지티탄을 얻는데 사용되는 환원제가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 열처리 목적에 적합하지 않는 것은?

  1. 조직을 연화시키거나 기계가공에 적합한상태로 한다.
  2. 조직을 조대화시키고 방향성을 크게하며 편석을 많게 한다.
  3. 냉간가공 후 나쁜 영향을 제거한다.
  4. 조직을 안정화시키고 내식성을 개선시킨다.
(정답률: 알수없음)
  • "조직을 조대화시키고 방향성을 크게하며 편석을 많게 한다."는 열처리 목적과는 관련이 없는 것이다. 이는 조직 개선이나 강도 향상과 같은 목적이 아니라 조직의 형태나 모양을 바꾸는 것이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. Silumin의 개량 처리법에 있어서 미량의 Na 첨가에 대한 설명 중 가장 옳은 것은?

  1. 과냉현상과 결정성장의 저지에 의한다.
  2. 융체화 처리에 따른 공공(vacancy)의 형성에 의한다.
  3. 풀림에 따른 응고핵발생수의 증가에 의한다.
  4. 풀림 처리에 따른 결정립성장에 의한다.
(정답률: 알수없음)
  • 정답은 "융체화 처리에 따른 공공(vacancy)의 형성에 의한다."이다.

    Silumin은 알루미늄과 실리콘의 합금으로, 고강도와 내식성이 뛰어나기 때문에 자동차 부품 등에 많이 사용된다. 그러나 Silumin은 과냉현상과 결정성장의 저지 현상이 발생하기 쉽다. 이를 해결하기 위해 개량 처리법 중 하나는 미량의 나트륨(Na) 첨가이다.

    나트륨 첨가는 융체화 처리에 따른 공공(vacancy)의 형성을 유도하여 과냉현상과 결정성장의 저지를 방지한다. 공공은 결정성장을 방해하고, 결정립의 크기와 분포를 조절하여 더욱 섬세한 구조를 형성할 수 있게 한다. 따라서 나트륨 첨가는 Silumin의 물성을 개선하는 데 큰 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 석출경화형 스테인리스강인 것은?

  1. SS 형
  2. RS 형
  3. EF 형
  4. PH 형
(정답률: 알수없음)
  • 석출경화형 스테인리스강 중 PH 형은 크롬과 니켈 함량이 높아 내식성이 우수하며, 석출경화처리를 통해 강도와 내식성이 더욱 향상된 제품입니다. 따라서, PH 형이 석출경화형 스테인리스강으로 선택되는 이유는 내식성과 강도가 뛰어나기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 자석강이 아닌 것은?

  1. NKS강
  2. Koster강
  3. MK강
  4. Vanity강
(정답률: 알수없음)
  • 자석강은 자기장을 유지하는 능력이 있는 강철로, 그 중에서도 NKS강, Koster강, MK강은 모두 자석강이지만 Vanity강은 자기장을 유지하지 못하는 일반적인 강철입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 세라다이징(sherardizing)은 어느 금속을 철강제품의 표면에 확산 피복시킨 것인가?

  1. Cr
  2. Aℓ
  3. Si
  4. Zn
(정답률: 알수없음)
  • 세라다이징은 아연(Zn)을 사용하여 철강제품의 표면에 확산 피복시키는 과정입니다. 이는 아연의 높은 부식 저항성과 우수한 접착력 때문에 사용됩니다. 따라서 정답은 "Zn"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 탄소강에서 상온취성(cold shortness)의 원인이 되는 원소는?

  1. 황(S)
  2. 인(P)
  3. 규소(Si)
  4. 망간(Mn)
(정답률: 알수없음)
  • 탄소강에서 상온취성의 원인이 되는 원소는 인(P)입니다. 이는 인이 탄소강 내부에서 황과 결합하여 황화물을 형성하면서 발생합니다. 이 황화물은 탄소강의 결정 구조를 파괴하고, 물성을 약화시키는 역할을 합니다. 따라서, 탄소강 제조 과정에서는 인 함량을 최소화하여 상온취성을 방지하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 서브 제로(sub-zero)에 대한 설명 중 맞지 않는 것은?

  1. 0℃이하의 온도에서 냉각시키는 조작이다.
  2. 마텐자이트변태를 중지시키기 위한 것이다.
  3. 마텐자이트변태를 진행시키기 위한 것이다.
  4. 심냉처리라고도 한다.
(정답률: 알수없음)
  • 서브 제로는 마텐자이트변태를 중지시키기 위한 것이 아니라, 오히려 마텐자이트변태를 진행시키기 위한 것입니다. 따라서 "마텐자이트변태를 중지시키기 위한 것이다."가 맞지 않는 보기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 용접일반

81. 서브머지드 아크용접시 아크의 길이가 길어지면 어떤 현상이 일어나는가?

  1. 용입이 얕고 폭이 넓어진다.
  2. 오버랩이 발생한다.
  3. 용입이 깊어진다.
  4. 용접비드가 좁아진다.
(정답률: 알수없음)
  • 서브머지드 아크용접시 아크의 길이가 길어지면 용입에서 아크가 퍼져나가게 되어 용입이 얕아지고 폭이 넓어지게 됩니다. 이는 오버랩 현상을 발생시키며, 용접비드가 좁아지는 것과는 반대되는 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 탄산가스 용접시 와이어 돌출길이가 적당해야 용접이 잘된다. 용접전류 200[A] 미만일 때 다음 중 몇 mm 정도면 적당한가?

  1. 5 ∼ 7
  2. 10 ∼ 15
  3. 20 ∼ 25
  4. 25 ∼ 30
(정답률: 알수없음)
  • 탄산가스 용접시 와이어 돌출길이가 적당한 이유는 용접전류가 낮을 때는 와이어가 녹아내리지 않고 충분한 열을 전달할 수 있도록 충분한 길이가 필요하고, 용접전류가 높을 때는 와이어가 녹아내리는 속도가 빨라서 짧은 길이가 필요하기 때문이다. 따라서, 용접전류 200[A] 미만일 때는 10 ∼ 15mm 정도의 와이어 돌출길이가 적당하다고 할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 아크전류가 300A 아크전압이 25V 용접속도가 20cm/min인 경우 용접길이 1cm당 발생되는 용접입열은 몇 J/cm인가?

  1. 20000
  2. 22500
  3. 25500
  4. 30000
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 강 용접물의 용접 변형에 영향을 주는 것이 아닌 것은?

  1. 용접입열
  2. 강의 상변태
  3. 용착량
  4. 용접결함
(정답률: 알수없음)
  • 용접결함은 용접물의 결함으로, 용접 변형에 영향을 주는 것이 아니라 용접물의 품질에 직접적인 영향을 미치는 요인입니다. 따라서 정답은 "용접결함"입니다. 용접입열은 용접 시 발생하는 열로 인해 용접 변형을 유발할 수 있으며, 강의 상변태와 용착량도 용접 변형에 영향을 미치는 중요한 요인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 용접봉 용제(Flux)의 종류에 따라서 용접금속의 충격치가 다르다. 다음중 그 값이 가장 우수하게 나오는 계(系)는 어느 것인가?

  1. 일미나이트계(ilmenite계)
  2. 산화철계(酸化鐵系)
  3. 티타니아계(titania계)
  4. 저수소계(低水素系)
(정답률: 알수없음)
  • 저수소계(低水素系)가 우수한 이유는 용제에 포함된 수소의 양이 적기 때문이다. 수소는 용접 과정에서 용접금속과 반응하여 용접부의 강도를 낮추는 원인이 된다. 따라서 수소의 양이 적은 저수소계(低水素系)를 사용하면 용접부의 강도가 높아지게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 다음 설명 중 저수소계 용접봉의 특징이 아닌 것은?

  1. 탄산칼슘(CaCO3), 불화칼슘(CaF2)이 주성분이다.
  2. 아크에 탄산가스 분위기를 주어 용착금속에 용해되는 수소량을 적게 한다.
  3. 용착 금속은 기계적성질, 내균열성이 우수하다.
  4. 아크가 안정되어 작업성이 우수하다.
(정답률: 알수없음)
  • 아크에 탄산가스 분위기를 주어 용착금속에 용해되는 수소량을 적게 하는 것은 저수소계 용접봉의 특징 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 산소-아세틸렌 가스 절단시 절단조건으로 설명이 잘못된것은?

  1. 모재 중 불연소물이 적을 것
  2. 슬랙의 유동성이 좋고 쉽게 이탈할 것
  3. 모재의 연소온도가 용융온도보다 높을 것
  4. 슬랙의 용융온도가 모재의 용융온도보다 낮을 것
(정답률: 알수없음)
  • "슬랙의 용융온도가 모재의 용융온도보다 낮을 것"이 잘못된 설명입니다.

    모재의 연소온도가 용융온도보다 높을 경우, 모재가 먼저 연소되어 슬랙이 생성됩니다. 슬랙은 모재보다 용융온도가 낮기 때문에 쉽게 이탈할 수 있어야 합니다. 또한, 불연소물이 적을수록 슬랙의 유동성이 좋아져 절단이 원활해집니다. 따라서, 모재의 연소온도가 용융온도보다 높을수록 절단이 더욱 효율적으로 이루어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 다음 중 아크 특성에 관한 설명 중 틀린 것은?

  1. 음극구역 전압강하는 양극구역 전압강하보다 많이 일어난다.
  2. 아크의 특성은 용접봉의 조성, 보호가스 등에 관계없이 일정하다.
  3. 양극과 음극사이의 아크 간격이 길어지면 전압강하는 증가한다.
  4. 양극구역 전압강하는 아크 길이 및 전류에 관계없이 거의 일정하다.
(정답률: 알수없음)
  • "양극과 음극사이의 아크 간격이 길어지면 전압강하는 증가한다."는 틀린 설명입니다. 실제로는 양극과 음극사이의 아크 간격이 길어지면 전압강하가 증가합니다. 이는 아크가 길어지면서 전류가 감소하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 현장에서 많이 사용하고 있는 일반적인 용해 아세틸렌에 대한 설명 중 틀린 것은?

  1. 발생기 아세틸렌에 비하여 불안정하다.
  2. 일정온도 이상이 되면 산소가 없어도 폭발한다.
  3. 아세틸렌가스를 아세톤에 용해시킨것이다.
  4. 발생기 아세틸렌보다 고순도이다.
(정답률: 알수없음)
  • "일정온도 이상이 되면 산소가 없어도 폭발한다."가 틀린 설명입니다. 일반적으로 아세틸렌은 고압으로 압축된 상태에서 저장되며, 일정 온도 이상이 되면 폭발할 수 있습니다. 하지만 산소가 없는 상태에서는 폭발하지 않습니다. 발생기 아세틸렌과 비교하여 불안정한 이유는 고순도이기 때문입니다. 고순도 아세틸렌은 불순물이 적어서 불안정한 성질을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 용접부를 피닝하는 주목적으로 가장 적합한 것은?

  1. 모재의 재질을 검사한다.
  2. 미세한 먼지 등을 털어 낸다.
  3. 응력을 강하게 하고 변형을 크게 한다.
  4. 용접부의 잔류응력을 완화하고 변형을 방지한다.
(정답률: 알수없음)
  • 용접 후에는 용접부에 잔류응력이 발생하며, 이는 용접부의 변형과 파손을 유발할 수 있습니다. 따라서 용접부를 피닝하는 주목적은 이러한 잔류응력을 완화하고 변형을 방지하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 피복 금속 아크용접봉의 용융속도에 관한 설명 중 잘못된것은?

  1. 아크 전류에 비례한다.
  2. 아크 전압에 비례한다.
  3. 같은 전류의 경우 봉의 크기와 무관하다.
  4. 심선이 같더라도 피복제에 따라 다르다.
(정답률: 알수없음)
  • 정답: "같은 전류의 경우 봉의 크기와 무관하다."

    피복 금속 아크용접봉의 용융속도는 아크 전류와 전압, 봉의 크기, 피복제 등 여러 요인에 영향을 받는다. 그 중에서도 아크 전압은 용융속도에 가장 큰 영향을 미치는 요인 중 하나이다. 아크 전압이 높을수록 용융속도가 빨라지기 때문이다. 따라서 "아크 전압에 비례한다."가 옳은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 일반적인 불활성가스 아크용접에 속하지 않는 것은?

  1. TIG 아크용접
  2. 알곤 아크용접
  3. 캐스케이드 아크용접
  4. MIG 아크용접
(정답률: 알수없음)
  • 캐스케이드 아크용접은 일반적인 불활성가스 아크용접과는 다르게, 불활성가스 대신에 활성가스를 사용하여 용접을 수행하는 방법입니다. 따라서 일반적인 불활성가스 아크용접에 속하지 않습니다. TIG 아크용접, 알곤 아크용접, MIG 아크용접은 모두 불활성가스 아크용접에 속합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 용접기의 1차 입력이 20kVA 이고 전원 전압이 200V일 때, 용접기 1차측 안전 스위치로 가장 적합한 것은?

  1. 100A
  2. 10A
  3. 5A
  4. 0.1A
(정답률: 알수없음)
  • 용접기의 1차 입력 전류는 전력을 전압으로 나눈 값으로 계산할 수 있습니다. 따라서 20kVA / 200V = 100A 가 됩니다. 따라서 용접기 1차측 안전 스위치로는 100A가 가장 적합합니다. 다른 선택지들은 1차 입력 전류를 제한하기에는 너무 작거나, 너무 크기 때문에 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 아세틸렌 가스에 대한 설명 중 틀린 것은?

  1. 공기보다 가볍다.
  2. 순수한 아세틸렌 가스는 무색 기체이다.
  3. 불순물인 황화수소 등을 포함하고 있어 악취가 난다.
  4. 물에는 25배정도 용해되어서 용해 아세틸렌으로 만들어 용접에 이용되고 있다.
(정답률: 알수없음)
  • 아세틸렌 가스는 물에 용해되어 용해 아세틸렌으로 만들어 용접에 이용되고 있지 않다. 이는 틀린 설명이다. 아세틸렌 가스는 공기보다 가볍고, 순수한 아세틸렌 가스는 무색 기체이며, 불순물인 황화수소 등을 포함하고 있어 악취가 난다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 가스용접에서 좌(전)진법에 대한 설명으로 틀린 것은?

  1. 용접속도는 우진법에 비하여 느리다.
  2. 소요 홈각도는 우진법에 비하여 작다.
  3. 용접 변형은 우진법에 비하여 크다.
  4. 열 이용률은 우진법에 비하여 나쁘다.
(정답률: 알수없음)
  • "소요 홈각도는 우진법에 비하여 작다."가 틀린 것이 아니라 옳은 것입니다. 좌(전)진법은 우진법에 비해 용접속도가 느리고 용접 변형이 크지만, 소요 홈각도는 작아서 용접이 깊어지지 않아 부식이나 파손 등의 문제가 발생할 가능성이 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 플라스마 제트 용접의 특징 중 틀린 것은?

  1. 열에너지의 집중이 좋다.
  2. 용접속도가 빠르다.
  3. 맞대기 용접에서 모재 두께의 제한을 받지 않는다.
  4. 각종 재료의 용접이 가능하다.
(정답률: 알수없음)
  • 맞대기 용접에서 모재 두께의 제한을 받지 않는다는 것은 틀린 설명입니다. 플라스마 제트 용접은 열에너지를 집중시켜 용접을 수행하므로 용접속도가 빠르고 각종 재료의 용접이 가능합니다. 그러나 맞대기 용접에서는 모재 두께가 일정 이상이 되면 용접이 어렵거나 불가능해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 용접 제품에서 잔류응력의 영향이 아닌 것은?

  1. 취성파괴의 원인이 된다.
  2. 응력부식의 원인이 된다.
  3. 박판 구조물에서는 국부 좌굴을 촉진한다.
  4. 사용 중에는 변형의 원인은 되지 않는다.
(정답률: 알수없음)
  • "사용 중에는 변형의 원인은 되지 않는다."는 잔류응력이 사용 중에는 변형을 일으키지 않는다는 것을 의미합니다. 따라서, 잔류응력이 아닌 것은 "사용 중에는 변형의 원인은 되지 않는다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 아크용접 작업에서 아크시간이 7분, 휴식시간이 3분이라 할 때 실제 사용률(duty cycle)은 몇 % 가 되는가?

  1. 30
  2. 43
  3. 70
  4. 93
(정답률: 알수없음)
  • 아크용접 작업에서 실제 사용률은 아크시간 ÷ (아크시간 + 휴식시간) × 100 으로 계산할 수 있다. 따라서, 실제 사용률은 7 ÷ (7 + 3) × 100 = 70 이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 저수소계, 일미나이트계, 티탄계, 고산화철계 용접봉의 용접성에 대한 설명으로 틀린 것은?

  1. 내균열성은 피복제의 염기도가 높을수록 양호하다.
  2. 작업성은 피복제의 염기도가 높을수록 향상된다.
  3. 내균열성은 저수소계가 가장 좋다.
  4. 티탄계는 내균열성은 가장 나쁘다.
(정답률: 알수없음)
  • "티탄계는 내균열성은 가장 나쁘다."가 틀린 설명입니다.

    피복제의 염기도가 높을수록 작업성이 향상되는 이유는, 염기도가 높을수록 피복제의 산화성이 강해지기 때문입니다. 이는 용접봉의 표면에 산화물이 더 많이 생성되어 용접봉의 표면이 더욱 깨끗해지고, 용접봉의 용해성이 향상되어 용접이 더욱 원활해지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 다음의 용접법 중에서 전기적인 아크(Arc)에너지를 이용하는 것은?

  1. 테르밋 용접
  2. 플라즈마 용접
  3. 일렉트로슬래그 용접
  4. 프로젝션 용접
(정답률: 알수없음)
  • 전기적인 아크(Arc)에너지를 이용하는 용접법은 "플라즈마 용접"입니다. 이는 전극과 작업물 사이에 전기 아크를 발생시켜 플라즈마를 생성하고, 이를 이용하여 작업물을 용접하는 방식입니다. 다른 용접법들은 전기적인 아크에너지를 이용하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
