초음파비파괴검사기사(구) 필기 기출문제복원 (2009-03-01)

초음파비파괴검사기사(구)
(2009-03-01 기출문제)

목록

1과목: 초음파탐상시험원리

1. 전자기 초음파탐상시험(Electro-Magnetic Acoustic Transducer ;EMAT) 방법의 특징이 아닌 것은?

  1. 비접촉 비파괴탐상시험이 가능하다.
  2. 표층부의 광대역 장거리 탐상이 가능하다.
  3. 탐상면의 거칠기에 영향을 받지 않는다.
  4. 압전효과에 의해 초음파는 발생되고 수신된다.
(정답률: 알수없음)
  • 압전효과는 일정한 크기의 전기장이 가해질 때 일부 물질에서 발생하는 현상으로, 이를 이용하여 EMAT는 직접적인 접촉 없이도 초음파를 발생시키고 수신할 수 있습니다. 따라서 EMAT는 비접촉 비파괴탐상시험이 가능하며, 표층부의 광대역 장거리 탐상이 가능하며, 탐상면의 거칠기에 영향을 받지 않는 등의 특징을 가지게 됩니다. 따라서 정답은 "압전효과에 의해 초음파는 발생되고 수신된다."가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 초음파 감쇠의 원인이 아닌 것은?

  1. 흡수
  2. 산란
  3. 빔확산
  4. 굴절
(정답률: 알수없음)
  • 굴절은 초음파가 특정 매질에서 다른 매질로 옮겨갈 때 발생하는 현상으로, 초음파의 감쇠와는 직접적인 관련이 없습니다. 초음파가 굴절될 때는 속도와 방향이 변하게 되어 파장이 바뀌게 되지만, 이는 초음파의 진행거리나 진폭에 영향을 미치지 않습니다. 따라서, 초음파 감쇠의 원인이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 초음파탐상시험에서 초음파의 주파수가 높을수록 빔의 분산각은 어떻게 변화되는가? (단, 진동자의 직경은 동일하다.)

  1. 감소한다.
  2. 변화하지 않는다.
  3. 증가한다.
  4. 일정하게 증가하다가 변화하지 않는다.
(정답률: 알수없음)
  • 초음파의 주파수가 높을수록 파장이 짧아지기 때문에 빔이 좁아지고 집중되어 더 집중적인 탐상이 가능해진다. 따라서 빔의 분산각은 감소하게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 압전효과가 나타자니 않는 물질은?

  1. 황산리튬
  2. 티탄산바륨
  3. 수정
  4. A-니켈
(정답률: 알수없음)
  • 압전효과란, 일정한 압력이 가해질 때 그에 따라 발생하는 전하의 분리를 말한다. 따라서, 압력에 반응하여 전하의 분리가 일어나지 않는 물질은 압전효과가 나타나지 않는다. 따라서, A-니켈은 압력에 반응하지 않으므로 압전효과가 나타나지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 직경 8mm, 주파수 4MHz 인 탐촉자로 강을 초음파탐상 시험할 때, 근거리음장의 길이는 약 몇mm인가? (단, 강의 종파속도는 5900m/s이다.)

  1. 1,8mm
  2. 5.4mm
  3. 10.8mm
  4. 15.4mm
(정답률: 알수없음)
  • 근거리음장의 길이는 다음과 같이 계산할 수 있다.

    근거리음장의 길이 = 탐촉자 직경 x (1/2) x (종파속도 / 주파수)

    여기에 주어진 값들을 대입하면,

    근거리음장의 길이 = 8mm x (1/2) x (5900m/s / 4MHz) = 10.8mm

    따라서 정답은 "10.8mm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 긴 종방향 결함이 존재하는 봉재를 단면으로부터 수직탐상하는 경우에 대한 설명으로 옳은 것은?

  1. 저면에코가 현저히 저하된다.
  2. 송신펄스와 제 1저면 에코사이에 결함의 위치를 정확히 결정할 수 있는 에코가 나타난다.
  3. 굴절한 초음파에 의해 에코높이가 나타난다.
  4. 전체적으로 잡음에코가 나타난다.
(정답률: 알수없음)
  • "저면에코가 현저히 저하된다."는 긴 종방향 결함이 있는 봉재를 단면으로부터 수직탐상할 때 나타나는 현상입니다. 이는 결함 부분이 초음파를 반사시키지 않아 저면에코가 나타나지 않거나 현저히 감소하기 때문입니다. 따라서 이 현상을 이용하여 결함의 위치를 정확히 파악할 수 있습니다. 이와 함께 송신펄스와 제 1저면 에코사이에 결함의 위치를 정확히 결정할 수 있는 에코가 나타나며, 굴절한 초음파에 의해 에코높이가 나타나고 전체적으로 잡음에코가 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 헬륨질량분석 진공시스템 내부표면의 불순물 등에 흡수되어 있던 가스가 천천히 방출되면서 나타나는 허위누설을 무엇이라 하는가?

  1. 안개현상(Fog up)
  2. 가스유출(Out gassing)
  3. 장애현상(Hang up)
  4. 흐름신호(Flow Signal)
(정답률: 알수없음)
  • 장애현상은 진공시스템 내부표면에 흡수된 가스가 천천히 방출되면서 나타나는 허위누설을 말합니다. 이는 시스템 내부의 가스 분자들이 표면에 흡착되어 있는 상태에서 시스템이 진공화되면, 분자들이 표면에서 떨어지면서 가스가 방출되는 것입니다. 이러한 현상은 시스템의 진공도를 유지하기 어렵게 만들어서 장애를 일으키게 됩니다. 따라서 이러한 현상을 방지하기 위해서는 시스템 내부표면의 청소와 같은 유지보수 작업이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 발포누설시험법(Bubble Test)의 장점이 아닌 것은?

  1. 큰 누설을 쉽게 찾음.
  2. 누설부위를 직접 검출 가능
  3. 시험이 간단하고 비용이 저렴
  4. 시험방법 중 작은 결함에 대한 감도가 가장 우수
(정답률: 알수없음)
  • 시험방법 중 작은 결함에 대한 감도가 가장 우수한 이유는, 발포누설시험법이 공기압을 이용하여 누설부위를 찾기 때문입니다. 작은 결함에서도 공기압의 변화를 느낄 수 있기 때문에, 작은 결함도 쉽게 찾아낼 수 있습니다. 따라서, 발포누설시험법은 작은 결함에 대한 감도가 가장 우수한 시험방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 비파괴검사법 중 발생 중인 결함의 검출에 가장 효과적인 시험법은?

  1. 음향방출시험
  2. 초음파탐상시험
  3. 와전류탐상시험
  4. 중성자투과시험
(정답률: 알수없음)
  • 음향방출시험은 결함이 발생하면 그 결함에서 발생하는 음향을 측정하여 검출하는 방법으로, 결함의 크기와 위치를 파악할 수 있어 가장 효과적인 시험법 중 하나이다. 초음파탐상시험은 소재 내부의 결함을 탐지하는 데에 사용되며, 와전류탐상시험은 전기적인 방법으로 결함을 검출하는 방법이다. 중성자투과시험은 원자핵 내부의 결함을 검출하는 데에 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 초음파탐상시험에서 두꺼운 판의 용입부족을 검출하는데 가장 좋은 방법은?

  1. 평행 주사.
  2. 지그재그 주사
  3. 탠덤(tandem)주사
  4. 오비탈(orbital)주사
(정답률: 알수없음)
  • 탠덤(tandem)주사는 초음파탐상시험에서 두꺼운 판의 용입부족을 검출하는데 가장 좋은 방법입니다. 이는 탠덤 주사는 두 개의 초음파 프로브를 사용하여 한 프로브에서 발생한 초음파를 다른 프로브에서 수신하여 두꺼운 판의 용입부족을 검출할 수 있기 때문입니다. 다른 주사 방법들은 용입부족을 검출하는 데 한계가 있습니다. 평행 주사는 용입부족을 검출하기 어렵고, 지그재그 주사는 용입부족을 검출할 수 있지만 정확도가 낮을 수 있습니다. 오비탈 주사는 용입부족을 검출하는 데 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 비파괴검사의 종류와 그 특성을 연결한 것으로 틀린것은?

  1. 음향방출시험 - 동적결함검사
  2. 와전류탐상시험 - 전도체의 표면검사
  3. 전자초음파공명법 - 고온재료의 접촉검사
  4. 핵자기공명 단층영상법 - 수소원자핵의 분포를 영상화
(정답률: 알수없음)
  • "전자초음파공명법 - 고온재료의 접촉검사"는 틀린 것이다. 전자초음파공명법은 고온재료의 비접촉 검사에 주로 사용되며, 접촉검사는 전자기파유도검사나 적외선영상검사 등이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 중 납 용기나 철 케이스 내에 들어있는 물질의 양을 검사하는데 효과적인 비파괴검사법은?

  1. 누설검사
  2. 침투탐상시험
  3. 초음파탐상시험
  4. 중성자투과시험
(정답률: 알수없음)
  • 중성자투과시험은 중성자를 이용하여 물질 내부를 조사하는 비파괴검사법으로, 납 용기나 철 케이스와 같은 물질의 두께나 내부에 들어있는 물질의 양을 측정할 수 있습니다. 중성자는 물질을 통과하면서 일부가 흡수되거나 반사되는데, 이를 측정하여 물질 내부의 밀도나 두께 등을 파악할 수 있습니다. 따라서 중성자투과시험은 누설검사나 침투탐상시험과 같은 표면 검사법보다 더 정확하고 신뢰성이 높은 검사법입니다. 초음파탐상시험은 물질 내부의 결함을 탐지하는 검사법이지만, 물질의 두께나 내부 물질의 양을 측정하는 데는 한계가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 중 침투탐상제를 이용한 누설시험에서 침투탐상시험과는 달리 포함되지 않아도 되는 절차는?

  1. 전처리
  2. 침투처리
  3. 세척처리
  4. 현상처리
(정답률: 알수없음)
  • 세척처리는 침투탐상시험에서는 필수적인 절차이지만, 누설시험에서는 포함되지 않아도 되는 절차입니다. 이는 누설시험에서는 침투액이 누설부위에서 나오기 때문에 세척이 필요하지 않기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 방사선투과시험에서 사진처리작업 중 정착얼룩과 정착액의 성능저하를 방지하기 위해 처리하는 작업은?

  1. 현상처리
  2. 정지처리
  3. 정착처리
  4. 수세처리
(정답률: 알수없음)
  • 정지처리는 방사선투과시험에서 촬영된 이미지를 고정시켜서 정착얼룩과 정착액의 성능저하를 방지하는 작업입니다. 이 작업은 이미지를 안정화시켜서 정확한 분석을 가능하게 하기 위해 필요합니다. 다른 보기들은 방사선투과시험에서 사용되는 용어와는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 결함의 종류에 따른 비파괴시험 방법을 열거한 것으로 적절하지 않은 것은?

  1. 언더컷의 검출은 방사선투과시험
  2. 내부기공의 검출은 자분탐상시험
  3. 변형은 게이지를 이용한 육안검사
  4. 표면에 개방된 균열의 검출은 침투탐상시험
(정답률: 알수없음)
  • "내부기공의 검출은 자분탐상시험"이 적절하지 않은 이유는 자분탐상시험은 표면상의 결함을 검출하는 방법이기 때문입니다. 내부기공은 표면 아래에 있는 결함으로, 자분탐상시험으로는 검출할 수 없습니다. 따라서 내부기공의 검출에는 다른 비파괴시험 방법이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 와전류탐상시험에서 프로브형 탐촉자로 평판 형태의 시험편을 검사할 때, 시험편의 표면과 코일 사이의 간격이 변화하면 와전류 신호가 발생한다. 이러한 현상을 정의하는 용어는?

  1. 충전율(fill factor)
  2. 리프트 오프(lift off)
  3. 위상분별(Phase anlaysis)
  4. 모서리효과(edge effect)
(정답률: 알수없음)
  • 리프트 오프(lift off)는 와전류탐상시험에서 프로브형 탐촉자로 평판 형태의 시험편을 검사할 때, 시험편의 표면과 코일 사이의 간격이 변화하면 와전류 신호가 발생하는 현상을 말한다. 이는 시험편의 표면과 코일 사이의 간격이 작아지면 코일에서 발생하는 자기장이 시험편의 표면에 직접적으로 전달되어 와전류 신호가 증폭되기 때문이다. 따라서 시험편의 표면과 코일 사이의 간격을 일정하게 유지하는 것이 중요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 비자성체의 포면 및 표면직하 결함을 표면 개구 여부에 관계없이 검출하고자 할 때 다음 중 어느 방법이 가장 적합한가?

  1. 자분탐상시험
  2. 침투탐상시험
  3. 음향방출시험
  4. 와전류탐상시험
(정답률: 알수없음)
  • 와전류탐상시험은 전기적인 방법으로 결함을 검출하는 방법으로, 비자성체의 포면 및 표면직하 결함을 표면 개구 여부에 관계없이 검출할 수 있습니다. 이는 전기적인 신호를 표면에 인가하여 결함 부근에서 발생하는 전류 변화를 측정하여 결함을 검출하는 방법으로, 비자성체의 표면에 적용하기 적합하며, 빠르고 정확한 검사가 가능합니다. 따라서, 비자성체의 포면 및 표면직하 결함을 검출하고자 할 때 가장 적합한 방법은 "와전류탐상시험"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 비파괴검사법 중 알루미늄합금에 대한 결함 검출 감도가 가장 나쁜 것은?

  1. 방사선투과시험
  2. 초음파탐상시험
  3. 자분탐상시험
  4. 침투탐상시험
(정답률: 알수없음)
  • 알루미늄합금은 자분탐상시험에 대한 감도가 가장 나쁩니다. 이는 자분탐상시험은 결함의 크기가 작을수록 감지하기 어렵기 때문입니다. 알루미늄합금은 일반적으로 고강도이며, 결함이 작을수록 강도에 큰 영향을 미치지 않기 때문에 결함 검출이 중요합니다. 따라서, 알루미늄합금의 결함 검출에는 자분탐상시험이 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 방사선투과시험의 장점이 아닌 것은?

  1. 내부결함의 검출이 가능하다.
  2. 물질의 큰 조성 변화 검출이 가능하다.
  3. 검사결과를 영구적으로 기록할 수 있다.
  4. 방사선빔 방향에 평행한 판형결함의 검출이 용이하다.
(정답률: 알수없음)
  • 방사선빔 방향에 평행한 판형결함의 검출이 용이한 이유는 방사선이 물체를 투과할 때, 물체 내부의 결함이나 구조적인 변화가 방사선빔 방향에 수직으로 위치할 경우, 방사선이 투과하기 어렵기 때문입니다. 따라서 방사선빔 방향에 평행한 판형결함은 방사선이 투과하기 쉽기 때문에 검출이 용이합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 방사선투과시험과 비교한 초음파탐상시험의 장점이 아닌 것은?

  1. 시험체 두께에 대한 영향이 적다.
  2. 미세한 균열성 결함의 검사에 유리하다.
  3. 결함의 형태와 종류를 쉽게 알 수 있다.
  4. 한쪽 면에서만 접근할 수 있어도 탐상이 가능하다.
(정답률: 알수없음)
  • "결함의 형태와 종류를 쉽게 알 수 있다."는 초음파탐상시험의 장점이 아닙니다. 초음파탐상시험은 결함의 위치와 크기를 파악할 수 있지만, 결함의 형태와 종류는 시험자의 경험과 기술에 따라서 해석이 달라질 수 있습니다. 따라서, 이 보기는 장점이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 초음파탐상검사

21. 초음파탐상검사에서 적산효과에 대한 설명으로 틀린 것은?

  1. 결함 에코의1회 반사파보다 2회 또는 3회 반사파가 높은 강도를 나타내는 경우를 말한다.
  2. 작은 결함이 시험체 중앙에 존재할 때 나타나기 쉽다.
  3. 주로 시험체 두께가 얇고 저면 반사 횟수가 많을 때 나타난다.
  4. 결함을 평가할 때에는 에코의 평균 강도를 기준으로 한다.
(정답률: 알수없음)
  • "결함을 평가할 때에는 에코의 평균 강도를 기준으로 한다."가 틀린 설명입니다.

    적산효과는 결함 내부에서 반사된 음파가 여러 번 반사되어 적산되어 나타나는 현상을 말합니다. 이는 결함 내부에서 반사된 음파가 시험체 내부를 여러 번 반사하여 강도가 증폭되기 때문에 발생합니다. 따라서, 결함 에코의 2회 또는 3회 반사파가 높은 강도를 나타내는 경우를 말하며, 작은 결함이 시험체 중앙에 존재할 때 나타나기 쉽고, 주로 시험체 두께가 얇고 저면 반사 횟수가 많을 때 나타납니다.

    결함을 평가할 때에는 적산효과를 고려하여 평균 강도를 기준으로 판단합니다. 결함의 크기와 위치, 시험체의 두께와 재료 등에 따라서 적산효과가 발생할 수 있으므로, 평균 강도를 기준으로 결함을 평가하는 것이 보다 정확한 결과를 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 같은 크기의 결함이 있을 때 초음파 탐상검사로 가장 발견하기 쉬운 결함은?

  1. 구형의 공동
  2. 이물질의 개재
  3. 초음파 진행방향과 평행인 균열
  4. 초음파 진행방향과 수직인 균열
(정답률: 알수없음)
  • 초음파 탐상검사는 초음파를 이용하여 물체 내부의 결함을 탐지하는 검사 방법입니다. 이때, 초음파는 일정한 진행방향을 가지고 진행하게 됩니다. 따라서 초음파 진행방향과 평행한 결함은 탐지하기 어렵고, 반면 초음파 진행방향과 수직한 결함은 초음파가 반사되어 탐지하기 쉽습니다. 따라서 같은 크기의 결함이 있을 때 초음파 탐상검사로 가장 발견하기 쉬운 결함은 초음파 진행방향과 수직인 균열입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 경사각탐상시 인공대비 반사원으로 측면 드릴구멍(SDH)을 이용하는 이유는?

  1. 면적진폭을 교정하기 위하여
  2. 판재의 두께를 교정하기 위하여
  3. 횡파의 거리진폭을 교정하기 위하여
  4. 탐촉자의 근거리 분해능을 결정하기 위하여
(정답률: 알수없음)
  • SDH는 인공대비 반사원으로 측면 드릴구멍을 이용하여 경사각탐상시 횡파의 거리진폭을 교정하기 위해 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 시험체 탐상면의 거칠기로 인해 감도와 분해능이 저하될 때 이를 개선하는 방법으로 가장 적합한 것은?

  1. 탐상기의 증폭기를 낮추어 사용한다.
  2. 고주파수 탐촉자를 사용한다.
  3. 초음파 출력이 높은 탐촉자를 사용한다.
  4. 산란파를 억제하기 위해 주사면 근처에 금속판을 놓아 사용한다.
(정답률: 알수없음)
  • 초음파 출력이 높은 탐촉자를 사용하면, 시험체 내부로 보다 강력한 초음파를 발생시켜 감도와 분해능을 개선할 수 있기 때문이다. 이는 시험체 내부의 소리 파장이 더 짧아지고, 더 많은 정보를 얻을 수 있게 되기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 펄스에코 초음파탐상검사법에서 신호를 전개하는 방식에 대하여 옳은 설명은?

  1. A-Scan 법은 자료를 주로 음극선관(오실로스코프)에 전재한다.
  2. B-Scan법은 정면도(Planview)로 신호를 전개한다.
  3. C-Scan법은 단면도(Cross Section)로 신호를 전개한다.
  4. D-Scan법은 자료를 X-Y plotter로 기록한다.
(정답률: 알수없음)
  • A-Scan 법은 초음파 신호를 보내고 돌아오는 시간을 측정하여 거리를 계산하고, 이를 음극선관(오실로스코프)에 전재하여 시간과 거리에 따른 신호의 강도를 표시하는 방식이기 때문에, "A-Scan 법은 자료를 주로 음극선관(오실로스코프)에 전재한다."는 설명이 옳다. B-Scan, C-Scan, D-Scan 법은 각각 다른 방식으로 신호를 전개한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

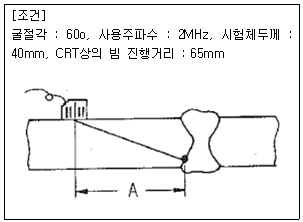

26. 그람과 같이 용접부를 경사각 탐촉자로 검사하여 결함을 검출하였다. 탐촉자 -결함거리 A는 약 얼마인가?

  1. 32.5mm
  2. 34.6mm
  3. 56.3m
  4. 60.0mm
(정답률: 알수없음)
  • 주어진 그림에서 탐촉자-결함거리 A는 그람과 용접부 사이의 거리를 의미한다. 이 거리는 그림에서 주어진 삼각형의 높이와 같다. 이 삼각형은 직각삼각형이므로 피타고라스의 정리를 이용하여 구할 수 있다.

    높이 = √(그람에서 용접부까지의 거리^2 - 그람과 용접부 사이의 거리^2)

    여기서 그람에서 용접부까지의 거리는 60mm, 그람과 용접부 사이의 거리는 34.6mm이다. 따라서,

    높이 = √(60^2 - 34.6^2) = 56.3mm

    단위를 m로 바꾸면 0.0563m 또는 56.3m이 된다. 따라서 정답은 "56.3m"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 루사이트 슈(Lucite Shoe)가 부착된 탐촉자의 장점이 아닌 것은?

  1. 진동자의 마모를 방지해 준다.
  2. 곡면체에서도 검사가 가능하다.
  3. 분해능과 감도가 증가한다.
  4. 경사각 초음파탐상검사가 가능하다.
(정답률: 알수없음)
  • 루사이트 슈는 탐촉자의 마모를 방지해 주는 역할을 하지 않기 때문에 "진동자의 마모를 방지해 준다."가 아닌 것이다. 그러나 루사이트 슈는 곡면체에서도 검사가 가능하고, 경사각 초음파탐상검사가 가능하며, 이로 인해 분해능과 감도가 증가한다는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 경사각탐상에서 2개의 탐축자를 사용하는 주사방법은?

  1. 투과주사
  2. 진자주사
  3. 지그재그주사
  4. 목돌림주사
(정답률: 알수없음)
  • 경사각탐상에서 2개의 탐축자를 사용하는 경우, 투과주사 방법을 사용합니다. 이는 탐축자를 피부에 수직으로 꽂아서 근육 내부로 직접 주사액을 주입하는 방법으로, 주사액이 근육 내부로 바로 흡수되어 빠른 효과를 볼 수 있습니다. 진자주사나 지그재그주사는 피부 내부를 지나가며 주사액을 주입하는 방법이므로, 효과가 느리고 부작용이 발생할 가능성이 높습니다. 목돌림주사는 피부에 대각선으로 주사를 하는 방법으로, 피부 속에 주사액이 흐르는 것을 방지하기 위한 방법입니다. 따라서, 경사각탐상에서는 투과주사 방법을 사용하는 것이 가장 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 초음파탐상장치에서 스크린상에 결함에코 높이가 20%에 위치하고 저면에코 높이가 50%에 나타났다. 임상에코가 많아 리젝션(rejection)을 조정하였더니 저면에코 높이가 25%로 조정되었다. 결함에코의 높이는 어떻게 되는가?

  1. 나타나지 않는다.
  2. 10%에 나타난다.
  3. 20%에 나타난다.
  4. 25%에 나타난다.
(정답률: 알수없음)
  • 결함에코의 높이는 나타나지 않는다. 저면에코 높이가 50%에서 25%로 감소했으므로, 리젝션 조정으로 인해 결함에코 높이가 증가하지 않았기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. RB-4형 시험편 시리즈(No.1~No.7)에서 표준구멍의 위치가 두께의 1/2 지점에 위치하는 시험편은?

  1. RB-4형 No.1
  2. RB-4형 No.3
  3. RB-4형 No.5
  4. RB-4형 No.7
(정답률: 알수없음)
  • RB-4형 시험편 시리즈에서 표준구멍의 위치가 두께의 1/2 지점에 위치하는 시험편은 "RB-4형 No.1" 입니다. 이는 시험편의 두께가 일정하게 유지되며, 표준구멍이 두께의 중심에 위치하여 시험편의 균형을 유지하기 때문입니다. 따라서, 다른 시험편들은 두께의 중심에서 벗어나게 되어 균형을 유지하기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 용접부를 경사각탐상할 경우 측정범위를 정확하게 조정해야만 되는 이유로 틀린 것은?

  1. 결함의 패턴을 추정하기 위해서
  2. 결함의 위치를 추정하기 위해서
  3. 결함의 크기를 추정하기 위해서
  4. 결함의 길이를 추정하기 위해서
(정답률: 알수없음)
  • 정답: "결함의 패턴을 추정하기 위해서"

    설명: 경사각탐상은 결함의 위치, 크기, 길이를 추정하기 위한 방법이며, 결함의 패턴을 추정하는 것은 아닙니다. 따라서, "결함의 패턴을 추정하기 위해서"는 틀린 이유입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 섬유강화 플라스틱과 같은 복합재료에 대한 초음파탐상검사를 할 때 특별히 고려해야할 사항은?

  1. 섬유방향에 따른 이방성
  2. 재료 내에서의 감쇠
  3. 시험체의 전기전도도
  4. 시험체의 밀도
(정답률: 알수없음)
  • 섬유강화 플라스틱과 같은 복합재료는 섬유와 매트릭스로 이루어져 있기 때문에 섬유방향에 따라 탐상파의 전파속도가 달라지는 이방성 특성을 가지고 있습니다. 이러한 이방성은 탐상파의 진행방향과 섬유방향이 일치하지 않을 경우 탐상파의 반사, 굴절, 산란 등을 유발하여 검사결과에 영향을 미칩니다. 따라서 이러한 이방성을 고려하여 검사를 수행해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 일반적인 강재용접부의 내부 융합부(모재와 용융물)에 존재하는 불연속을 검출하는데 가장 이상적인 초음파탐상검사는?

  1. 판파를 이용한 수침법으로 시험
  2. 판파를 이용한 수직접촉법으로 시험
  3. 횡파를 이용한 전물수침법으로 시험
  4. 횡파를 이용한 경사각탐상법으로 시험
(정답률: 알수없음)
  • 강재용접부의 내부 융합부는 일반적으로 횡방향으로 불연속이 발생하기 때문에, 횡파를 이용한 경사각탐상법이 가장 이상적인 초음파탐상검사 방법이다. 이 방법은 초음파를 횡방향으로 쏘아서 불연속면과 만나면 반사되어 돌아오는 시간을 측정하여 불연속면의 위치와 크기를 파악하는 방법이다. 이 방법은 불연속면의 각도와 깊이에 따라 반사되는 초음파의 강도가 달라지기 때문에, 불연속면의 위치와 크기를 정확하게 파악할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 경납땜 이음부(Brazed joint)의 초음파탐상검사에 관한 설명으로 옳지 않은 것은?

  1. 일반적으로 경사각탐상으로 검사한다.
  2. 일반적으로 겹침(Lamination)탐상과 동일한 방법으로 검사한다.
  3. 접착이 잘 되어있더라도 접착부위에서 에코가 발생할 수 있다.
  4. 두께가 얇은 경우에는 다중 에코법으로 검사할 수 있다.
(정답률: 알수없음)
  • "일반적으로 겹침(Lamination)탐상과 동일한 방법으로 검사한다."가 옳지 않은 설명입니다. 경납땜 이음부는 겹침탐상과는 다른 현상이 발생하기 때문에 일반적으로 경사각탐상으로 검사합니다. 경사각탐상은 이음부에서 발생하는 반사파를 감지하여 결함을 검출하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 접촉매질에 대한 설명으로 옳지 않은 것은?

  1. 수침법의 경우를 제외하고 물은 접촉매질로 사용할 수 없다.
  2. 직접접촉법에서 글리세린은 양호한 접촉매질이다.
  3. 탐상조건에 따라 접촉매질로 기계유를 사용해도 된다.
  4. 접촉매질 선정시에는 시험체의 온도를 고려하여야 한다.
(정답률: 알수없음)
  • "수침법의 경우를 제외하고 물은 접촉매질로 사용할 수 없다."가 옳지 않은 것이다. 물은 수침법 외에도 직접접촉법, 간접접촉법 등 다양한 방법으로 접촉매질로 사용될 수 있다. 다만, 물은 일부 시료에 대해 부적합한 경우가 있을 수 있으므로 시료의 특성에 따라 적절한 접촉매질을 선택해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 초음파가 철강 내부에서 철강과 공기의 계면에 경사각으로 입사시 나타나는 현상을 설명한 것으로 틀린 것은?

  1. 종파의 반사음압은 입사각이 68o일 때 최소치가 되어 거의 87%가 횡파로 변환된다.
  2. 입사하는 횡파의 굴절각이 30°가 되면 횡파의 반사음압은 대부분 종파로 변환된다.
  3. 횡파 입사 시 입사각이 33.2°이상이면 횡파는 전부 반사되어 파형변환은 없다.
  4. 종파가 1차 임계각 이상에서 입사시 횡파를 거치지 않고 표면파로 파형변환이 일어난다.
(정답률: 알수없음)
  • 정답은 "횡파 입사 시 입사각이 33.2°이상이면 횡파는 전부 반사되어 파형변환은 없다."입니다.

    초음파가 철강과 공기의 계면에 입사할 때, 입사각과 굴절각에 따라 파형변환이 일어납니다. 종파는 입사각이 작을 때 횡파로 변환되고, 횡파는 굴절각이 일정 값 이상일 때 종파로 변환됩니다.

    따라서 "종파의 반사음압은 입사각이 68o일 때 최소치가 되어 거의 87%가 횡파로 변환된다."와 "입사하는 횡파의 굴절각이 30°가 되면 횡파의 반사음압은 대부분 종파로 변환된다."는 맞는 설명입니다.

    하지만 "횡파 입사 시 입사각이 33.2°이상이면 횡파는 전부 반사되어 파형변환은 없다."는 틀린 설명입니다. 실제로는 종파가 1차 임계각 이상에서 입사할 때, 횡파를 거치지 않고 바로 표면파로 파형변환이 일어납니다. 이는 "종파가 1차 임계각 이상에서 입사시 횡파를 거치지 않고 표면파로 파형변환이 일어난다."라는 설명과 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 초음파가 결함과의 각도가 얼마일 때 최대 에코를 얻을 수 있는가?

  1. 30°
  2. 45°
  3. 60°
  4. 90°
(정답률: 알수없음)
  • 초음파는 수직으로 결함에 닿을 때 가장 큰 에코를 얻을 수 있습니다. 따라서 초음파와 결함과의 각도가 90°일 때 최대 에코를 얻을 수 있습니다. 다른 각도에서는 초음파가 결함을 횡단하거나, 결함과 수직이 아닌 각도로 닿아서 에코가 작아지거나 사라질 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. Miniature Block(IIW-2형)을 이용하여 60°의 경사각 탐촉자로 거리보정을 실시하려고 한다. 탐촉자를 반지름 50mm 원주면을 향하여 초음파를 입사했을 때 스크린에 나타나는 반사 에코가 아닌 것은?

  1. 거리 50mm 반사 에코
  2. 거리 100mm 반사에코
  3. 거리 125mm 반사에코
  4. 거리 200mm 반사에코
(정답률: 알수없음)
  • Miniature Block(IIW-2형)은 70° 각도를 가지고 있기 때문에 60°의 경사각 탐촉자로 거리보정을 실시할 수 없다. 따라서 모든 반사 에코가 아닌 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 용접부의 두께가 작고 용접비드의 폭이 넓어 직사법에 의한 탐상이 불가능한 경우가 발생하였다. 조치사항으로 틀린 것은?

  1. 방사선투과검사 등 다른 방법으로 검사한다.
  2. 불가피한 경우이므로 1회 반사법으로만 검사한다.
  3. 용접부를 평평하게 그라인딩한 후 수직탐상도 병용한다.
  4. 책임기술자에게 보고한 후 지시에 따른다.
(정답률: 알수없음)
  • "불가피한 경우이므로 1회 반사법으로만 검사한다."가 틀린 것은, 용접부의 두께가 작고 용접비드의 폭이 넓어 직사법에 의한 탐상이 불가능한 경우에는 용접부를 평평하게 그라인딩한 후 수직탐상도 병용하여 검사해야 한다. 따라서, "용접부를 평평하게 그라인딩한 후 수직탐상도 병용한다."가 올바른 조치사항이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 리젝션(Rejection)을 사용하면 일어나는 현상을 가장 옳게 나타낸 것은?

  1. 기준선으로부터 노이즈 시그널만 제거한다
  2. 장비의 증폭직선성에만 영향을 미친다.
  3. 기준선으로부터 노이즈 시그널을 제거하고 장비의 증폭직선성에 영향을 미친다.
  4. 시간축 직선성이 좋아진다.
(정답률: 알수없음)
  • 리젝션(Rejection)을 사용하면 "기준선으로부터 노이즈 시그널을 제거하고 장비의 증폭직선성에 영향을 미친다." 이다. 이는 리젝션 필터가 기준선에서 노이즈를 제거하면서, 신호를 증폭하는 과정에서 발생하는 왜곡을 최소화하여 장비의 증폭직선성을 개선시키기 때문이다. 따라서, "기준선으로부터 노이즈 시그널만 제거한다"와 "장비의 증폭직선성에만 영향을 미친다."는 부분적으로 맞지만, 전체적인 현상을 설명하지 못하므로 정답이 될 수 없다. "시간축 직선성이 좋아진다."는 리젝션과는 관련이 없는 다른 개념이므로 정답이 될 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 초음파탐상관련규격및컴퓨터활용

41. 강 용접부의 초음파탐상 시험방법(KS B 0896) 에 따라 탠덤 탐상하는 경우, 탐상장치의 조정 및 점검시기는?

  1. 작업시간 4시간 이내마다
  2. 작업시간 6시간 이내마다
  3. 작업시간 8시간 이내마다
  4. 작업시간 1주일 이내마다
(정답률: 알수없음)
  • 탠덤 탐상은 두 개 이상의 초음파 탐상장치를 사용하여 용접부를 탐상하는 방법이다. 이 때, 각 탐상장치의 조정 상태가 일치해야 정확한 결과를 얻을 수 있다. 따라서 작업시간 4시간 이내마다 조정 및 점검을 해야 각 탐상장치의 조정 상태를 일치시킬 수 있고, 정확한 탐상 결과를 얻을 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 보일러 및 압력용기의 재료에 대한 초음파비파괴검사(ASME Sec.V, Art.5)에서 교정시험편은 시험할 주조품 두께의 몇 %의 두께를 갖는 것으로 제작되어야 하는가?

  1. ±10
  2. ±15
  3. ±25
  4. ±30
(정답률: 알수없음)
  • 교정시험편은 시험할 주조품과 동일한 재료와 두께를 갖는 것이 이상적이지만, 이는 비싸고 어려운 작업이다. 따라서 ASME Sec.V, Art.5에서는 교정시험편의 두께를 시험할 주조품 두께의 일정 비율로 제작하는 것을 권장하고 있다. 이 비율은 일반적으로 ±25%이며, 이는 교정시험편의 두께가 시험할 주조품 두께의 ±25% 범위 내에 있어야 한다는 것을 의미한다. 따라서 정답은 "±25"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 건축용 강판 및 평강의 초음파탐상시험에 따른 등급븐류와 판정기준(KS D 0040)에서 시험체의 두께 40mm 인 경우 수직 탐촉자로 탐상할 때 진동자의 유효지름과 공칭 주파수로 옳은 것은?

  1. 주파수 : 5MHz, 지름 : 20mm
  2. 주파수 : 4MHz, 지름 : 20mm
  3. 주파수 : 5MHz, 지름 : 30mm
  4. 주파수 : 4MHz, 지름 : 30mm
(정답률: 알수없음)
  • 건축용 강판 및 평강의 초음파탐상시험에서는 시험체의 두께에 따라 적절한 주파수와 진동자의 지름을 선택해야 합니다. 이 문제에서는 시험체의 두께가 40mm 이므로, 수직 탐촉자로 탐상할 때 적절한 주파수와 지름을 선택해야 합니다.

    KS D 0040에서는 시험체의 두께가 40mm 인 경우, 수직 탐촉자로 탐상할 때 주파수는 4MHz 이상 5MHz 이하, 진동자의 지름은 20mm 이상 30mm 이하로 규정하고 있습니다. 따라서, 주어진 보기 중에서는 "주파수 : 5MHz, 지름 : 20mm"이 적절한 선택입니다.

    이유는 다음과 같습니다. 먼저, 주파수가 4MHz 이하인 경우에는 시험체의 두께가 40mm 이상인 경우에만 적합합니다. 따라서 이 경우는 선택할 수 없습니다. 반면에, 주파수가 5MHz 이상인 경우에는 시험체의 두께가 40mm 이하인 경우에 적합합니다. 따라서 주파수는 5MHz 이상으로 선택해야 합니다.

    그리고 진동자의 지름은 주파수와 함께 선택되어야 합니다. 일반적으로 주파수가 높을수록 진동자의 지름은 작아져야 합니다. 이유는 주파수가 높을수록 초음파 파장이 짧아지기 때문에, 작은 지름의 진동자를 사용해야 더 정확한 탐상이 가능하기 때문입니다. 따라서, 주파수가 5MHz인 경우에는 진동자의 지름이 20mm 이상이어야 합니다. 그리고 KS D 0040에서는 진동자의 지름이 30mm 이하로 규정되어 있으므로, "주파수 : 5MHz, 지름 : 20mm"이 적절한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 보일러 및 압력용기에 대한 초음파 탐상검사(ASME Sec.V Art.23 SA-388)에서 오스테나이트 스테인리스 재료를 탐상할 때, 초음파 탐상기의 주파수는 몇 ㎒이하의 성능을 갖추어 사용할 수 있어야 하는가?

  1. 0.1㎒ 이하
  2. 0.4㎒ 이하
  3. 1㎒ 이하
  4. 2㎒ 이하
(정답률: 알수없음)
  • 오스테나이트 스테인리스 재료는 고주파에서 반사되기 때문에, 초음파 탐상기의 주파수가 낮을수록 더 깊은 깊이까지 탐상할 수 있습니다. 따라서, 보일러 및 압력용기에 대한 초음파 탐상검사에서 오스테나이트 스테인리스 재료를 탐상할 때는 주파수가 0.4㎒ 이하인 성능을 갖춘 초음파 탐상기를 사용해야 합니다. 이는 더 깊은 깊이까지 탐상할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 보일러 및 압력용기에 대한 초음파 탐상검사(ASME Sec.V Art.4)에 의거 탐상할 때 탐촉자의 주사속도는 다음 중 어느 속도 이상을 초과하지 않아야 하는가?

  1. 약 100mm/s
  2. 약 150mm/s
  3. 약 200mm/s
  4. 약 250mm/s
(정답률: 알수없음)
  • 보일러 및 압력용기에 대한 초음파 탐상검사(ASME Sec.V Art.4)에서는 탐촉자의 주사속도가 약 150mm/s 이하로 유지되어야 합니다. 이는 탐촉자가 너무 빠르게 움직이면 초음파 신호를 정확하게 수집할 수 없기 때문입니다. 또한, 탐촉자가 너무 느리게 움직이면 검사 시간이 오래 걸리고 생산성이 떨어지기 때문에 적절한 속도를 유지해야 합니다. 따라서, 약 150mm/s 이하의 속도로 탐상검사를 수행하는 것이 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 알루미늄 관 용접부의 초음파 경사각탐상 시험방법(KS B 0521)에 의한 탐상방법 및 시험결과의 분류방법에 대한 설명으로 틀린 것은?

  1. 흠을 평가하기 위한 레벨 중 A평가 레벨은 에코 높이의 레벨을 “HAL(기준레벨)-12dB” 로 한다.
  2. 흠 에코 높이의 레벨이 A평가 레벨을 넘는 것은 “C종 흠” 으로 판정한다.
  3. 동일한 흠으로 간주하는 것은 흠과 흠 간격이 큰 쪽 흠 지시길이보다 짧을 경우 깊이가 동일하다고 간주할 때에 적용한다.
  4. 인접 흠을 동일한 흠으로 간주할 경우 간격도 포함시켜 연속한 흠으로 취급한다.
(정답률: 알수없음)
  • "흠 에코 높이의 레벨이 A평가 레벨을 넘는 것은 “C종 흠” 으로 판정한다."이 부분이 틀린 것입니다. 실제로는 "흠 에코 높이의 레벨이 A평가 레벨을 넘는 것은 “B종 흠” 으로 판정한다."입니다. A평가 레벨을 넘는 경우 B종 흠으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 강용접부의 초음파탐상 시험방법(KS B 0896)의 부속서2(원둘레이음 용접부의 탐상방법)에 따라 두께가 15mm, 직경이 200mm인 강관의 원둘레이음 용접부를 탐상하려 한다. 다음 설명 중 틀린 것은?

  1. 탐촉자의 탐촉면은 평면으로 한다.
  2. 탐상감도의 조정은 RB-A8 또는 RB-A6을 사용한다.
  3. 살두께가 19mm인 대비시험편을 사용할 수 있다.
  4. 감도보정은 원칙적으로 하지 않는다.
(정답률: 알수없음)
  • "탐촉자의 탐촉면은 평면으로 한다."가 틀린 설명입니다. 원둘레이음 용접부의 탐상에서는 탐촉자의 탐촉면을 원둘레에 맞게 곡면으로 맞춰야 합니다. 이는 부속서2에서 "탐촉면은 용접부의 곡면에 맞추어야 한다."라고 명시되어 있습니다.

    "탐상감도의 조정은 RB-A8 또는 RB-A6을 사용한다.", "살두께가 19mm인 대비시험편을 사용할 수 있다.", "감도보정은 원칙적으로 하지 않는다."는 모두 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 보일러 및 압력용기의 재료에 대한 초음파비파괴검사(ASME Sec.V, Art5)에 따라 주조품(Casting)을 탐상검사할 때 수직탐촉자를 사용하고, 특수한 경우에는 경사각탐촉자를 추가로 사용하였다. 특수한 경우에 대한 내용으로 가장 적절한 것은?

  1. 주조품의 재질이 알루미늄일 경우
  2. 사용주파수가 0.5MHz 일 때.
  3. 주조품의 전면과 후면과의 각도가 15°를 넘을 때
  4. 자동 DAC 장치를 사용할 때.
(정답률: 알수없음)
  • 주조품의 전면과 후면과의 각도가 15°를 넘을 때는 수직탐촉자만으로는 충분한 검사가 어렵기 때문에 경사각탐촉자를 추가로 사용하는 것이 적절하다. 이는 주조품의 표면에 수직으로 탐촉자를 대고 검사하는 것이 아니라, 표면과 일정한 각도로 탐촉자를 대고 검사하는 것이기 때문에 더욱 정확한 검사가 가능하다. 이는 주조품의 재질이나 사용주파수와는 관계가 없으며, 자동 DAC 장치를 사용할 때에도 적용 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 보일러 및 압력용기의 재료에 대한 초음파비파괴검사(ASME Sec.V, Ar4)에서 직접 접촉법 사용시 교정시험편 표면과 시험표면 사이의 온도치는 얼마ㄲㆍ지 허용하고 있는가?

  1. 10˚F
  2. 25˚F
  3. 35˚F
  4. 40˚F
(정답률: 알수없음)
  • ASME Sec.V, Ar4에서는 초음파비파괴검사에서 직접 접촉법을 사용할 때 교정시험편과 시험표면 사이의 온도차이를 25˚F 이하로 유지해야 합니다. 이는 검사 결과의 정확성을 보장하기 위한 것입니다. 만약 온도차이가 25˚F를 초과한다면, 검사 결과에 영향을 미칠 수 있기 때문입니다. 따라서 이러한 규정을 준수하여 검사를 진행해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 보일러 및 압력용기의 재료에 대한 초음파비파괴검사(ASME Sec.V, Ar4)에 따라 증폭직선성을 측정할 때 스크린의 80% 높이의 에코를 6dB 내렸을 때 지시 한계의 허용범위는?

  1. 16∼24%
  2. 32∼48%
  3. 40∼60%
  4. 68∼88%
(정답률: 알수없음)
  • 초음파비파괴검사에서 증폭직선성을 측정할 때, 스크린의 80% 높이의 에코를 6dB 내리면 지시한계를 벗어나는지 확인한다. 이때, 지시한계는 해당 재료의 특성에 따라 다르게 결정된다. ASME Sec.V, Ar4에서는 보일러 및 압력용기의 재료에 대한 지시한계를 다음과 같이 정하고 있다.

    - 탄소강: 16∼24%
    - 합금강: 32∼48%
    - 스테인리스강: 40∼60%
    - 기타: 68∼88%

    따라서, 보일러 및 압력용기의 합금강 재료에 대한 초음파비파괴검사에서 스크린의 80% 높이의 에코를 6dB 내렸을 때, 지시한계의 허용범위는 32∼48%이다. 이 범위를 벗어나면 해당 재료에 결함이 있을 가능성이 높아진다는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec. V, Art 4)의 일반적인 시험요건 중 진동자 치수의 최소 중접 면적은?

  1. 5%
  2. 10%
  3. 15%
  4. 20%
(정답률: 알수없음)
  • 진동자 치수의 최소 중접 면적은 검사 대상물의 표면적에 따라 결정되며, 일반적으로 10% 이상으로 설정됩니다. 이는 진동자가 검사 대상물의 표면에 충분한 접촉을 유지하면서도 검사 중에 표면에 미치는 압력이 너무 크지 않도록 하기 위함입니다. 따라서 정답은 "10%"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 압력용기용 강판의 초음파탐상 검사방법(KS D 0233)에 따른 압력용기용 강판의 초음파탐상검사에 이진동자수직탐촉자를 사용할 때 대비 시험편은?

  1. RB-A4
  2. RB-C
  3. RB-D
  4. RB-E
(정답률: 알수없음)
  • 이진동자수직탐촉자는 표면에 수직으로 접촉하여 검사를 수행하므로 대비 시험편은 표면이 평평하고 수평인 것이 적합합니다. RB-A4, RB-C, RB-D는 모두 표면이 곡면이거나 경사면이 있어 이진동자수직탐촉자로 검사하기에는 적합하지 않습니다. 따라서 RB-E가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 건축용 강판 및 평강의 초음파탐상시험(KS D 0040)에 따라 시험체의 두께가 60mm를 넘을 때 다음 중 사용할 수 있는 탐촉자는?

  1. N2Q20N
  2. B2M10*10A45
  3. N5Q10*10A70
  4. N4Q20ND
(정답률: 알수없음)
  • 건축용 강판 및 평강의 초음파탐상시험(KS D 0040)에서 두께가 60mm를 넘을 때는 높은 주파수의 초음파를 사용해야 하므로, 탐촉자의 주파수가 높은 것이 좋다. "N2Q20N"은 주파수가 20MHz로 높은 주파수를 가지고 있어서 사용할 수 있는 탐촉자이다. 다른 보기들은 주파수가 낮거나 형태가 맞지 않아 사용할 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 강용접부의 초음파탐상 시험방법(KS B 0896)에 따른 경사각탐촉자의 입사점, 굴절각 및 불감대 측정의 점검주기로 옳은 것은?

  1. 입사점과 굴절각은 작업개시 및 4시간마다, 불감대는 작업 개시마다
  2. 입사점과 굴절각은 작업개시 및 4시간마다, 불감대는 구입 시 혹은 보수를 한 직후
  3. 입사점과 굴절각은 작업개시 및 8시간마다, 불감대는 작업 개시마다
  4. 입사점과 굴절각은 작업개시 및 8시간마다, 불감대는 구입 시 혹은 보수를 한 직 후
(정답률: 알수없음)
  • 입사점과 굴절각은 초음파탐상 작업을 시작할 때와 4시간마다 점검해야 합니다. 이는 경사각탐촉자의 입사점과 굴절각이 변화할 수 있기 때문입니다. 반면에 불감대는 구입 시 혹은 보수를 한 직후에만 점검하면 됩니다. 이는 불감대가 변화하는 경우가 드물기 때문입니다. 따라서 정답은 "입사점과 굴절각은 작업개시 및 4시간마다, 불감대는 구입 시 혹은 보수를 한 직후"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 보일러 및 압력용기에 대한 표준초음파탐상검사(ASME. Sec V, Art.23 SB-548)에서 알루미늄 합금판에 대한 검사 후 합격된 제품에는 어떤 글자의 도장을 찍는가?

  1. A
  2. P
  3. U
  4. O
(정답률: 알수없음)
  • 정답은 "U"입니다.

    ASME Sec V, Art.23 SB-548에서는 알루미늄 합금판에 대한 초음파탐상검사를 수행하고, 합격한 제품에는 "U" 도장을 찍습니다. 이는 알루미늄 합금판이 ASME Boiler and Pressure Vessel Code (BPVC) Section VIII Division 1에서 인정되는 재질이기 때문입니다. "A"는 austenitic stainless steel, "P"는 ferritic and martensitic steel, "O"는 other materials를 나타내는데, 이들 재질에 대한 검사 후 합격한 제품에는 각각 "A", "P", "O" 도장이 찍힙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 컴퓨터 운영체제에 대한 설명으로 틀린 것은?

  1. 하드웨어와 응용프로그램간의 인터페이스 역할을 한다.
  2. CPU, 주기억장치, 입출력장치 등의 컴퓨터 자원을 관리한다.
  3. 컴퓨터 시스템의 전반적인 동작을 제어하는 시스템프로그램의 집합이다.
  4. 사용자가 작성한 원시프로그램을 기계어로 된 목적프로그램으로 변환한다.
(정답률: 알수없음)
  • "사용자가 작성한 원시프로그램을 기계어로 된 목적프로그램으로 변환한다."는 컴파일러의 역할이며, 운영체제는 컴퓨터 시스템의 전반적인 동작을 제어하는 시스템프로그램의 집합이다. 따라서, 정답은 "사용자가 작성한 원시프로그램을 기계어로 된 목적프로그램으로 변환한다."이다.

    컴퓨터 운영체제는 하드웨어와 응용프로그램간의 인터페이스 역할을 하며, CPU, 주기억장치, 입출력장치 등의 컴퓨터 자원을 관리한다. 이러한 역할을 통해 운영체제는 컴퓨터 시스템의 안정성과 효율성을 유지하고, 사용자가 컴퓨터를 보다 편리하게 사용할 수 있도록 지원한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 인터넷상에서 정보와 의견을 교환하기 위한 토론 그룹은?

  1. 고퍼
  2. 아키
  3. 텔넷
  4. 유즈넷
(정답률: 알수없음)
  • 유즈넷은 인터넷상에서 정보와 의견을 교환하기 위한 토론 그룹으로, 다른 보기들은 각각 파일 전송, 암호화 통신, 원격 접속 등의 기능을 제공하는 프로토콜이나 서비스이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 해커가 해킹을 하여 사용자 권한을 얻어낸 후, 시스템 관리자의 권한을 훔치고, 이후 자신이 다음에 재침입할 것을 대비하여 만들어 놓고 나가는 프로그램을 무엇이라 하는가?

  1. 웜
  2. 스파이웨어
  3. 애드웨어
  4. 백도어
(정답률: 알수없음)
  • 정답: 백도어

    해커가 해킹을 하여 사용자 권한을 얻어낸 후, 시스템 관리자의 권한을 훔치고, 이후 자신이 다음에 재침입할 것을 대비하여 만들어 놓고 나가는 프로그램을 백도어라고 한다. 백도어는 시스템 보안에 큰 위협이 되며, 해커들은 백도어를 이용하여 계속해서 시스템에 침입하거나 중요한 정보를 탈취할 수 있다. 따라서 백도어는 반드시 제거되어야 하며, 시스템 보안을 강화하는 것이 중요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

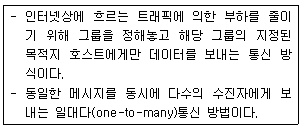

59. 다음이 설명하고 있는 통신 방식은?

  1. 멀티캐스트
  2. 유니캐스트
  3. 애니캐스트
  4. 라우팅
(정답률: 알수없음)
  • 이 그림은 멀티캐스트 방식을 나타내고 있습니다. 멀티캐스트는 하나의 송신자가 여러 대의 수신자에게 동시에 데이터를 전송하는 방식입니다. 이에 반해 유니캐스트는 하나의 송신자와 하나의 수신자 간에만 데이터를 전송하는 방식이며, 애니캐스트는 여러 대의 수신자 중 가장 가까운 하나의 수신자에게 데이터를 전송하는 방식입니다. 라우팅은 데이터를 목적지까지 가장 효율적인 경로로 전달하는 기술입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음은 국가를 나타내는 도메인들이다. 영국에 해당하는 도메인 명은?

  1. au
  2. ca
  3. uk
  4. fr
(정답률: 알수없음)
  • 영국의 국가 코드는 "GB"이지만, 인터넷 도메인에서는 "uk"가 사용된다. 이는 영국의 국가 이름인 United Kingdom의 약어인 "UK"를 따서 만들어졌기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 금속재료학

61. 100배로 확대된 다결정 금속재료의 내부조직 사진에서 평방 인치당 결정립자의 수가 64개일 때 이 금속재료의 ASTM 결정입도는?

  1. 3
  2. 5
  3. 7
  4. 9
(정답률: 알수없음)
  • ASTM 결정입도는 평방 인치당 결정립자의 수에 따라 결정된다. 평방 인치당 결정립자의 수가 64개이므로, ASTM 결정입도는 8의 제곱근인 2의 3승인 8μm이다. 따라서 정답은 "7"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 공정형 상태도를 나타내는 대표적인 합금은?

  1. Cu-Ni
  2. Au-Ag
  3. Al-Si
  4. Cd-Hg
(정답률: 알수없음)
  • Al-Si 합금은 공정형 상태에서 매우 안정적인 상태를 보이기 때문에 대표적인 합금으로 선택된다. 이 합금은 경량화와 고강도화에 용이하며, 열팽창 계수가 낮아서 열팽창이 적은 부품 제작에 적합하다. 또한, 용융성이 높아 주조 공정에서도 용이하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 고강도 알루미늄계 합금에서 두랄루민과 초초두랄루민계는 어느 계통의 합금인가?

  1. Al-Cu-Mg 계, Al-Zn-Mg 계
  2. Al-Fe-Mn 계, Al-Si-Mg 계
  3. Al-Mn-Co 계, Al-Mn-Sn 계
  4. Al-Mg-Sn 계, Al-Cu-Ni 계
(정답률: 알수없음)
  • 두랄루민과 초초두랄루민계 합금은 모두 강도가 높은 합금으로, Al-Cu-Mg 계와 Al-Zn-Mg 계에 속합니다. 이는 각각 구리, 마그네슘, 아연이 함유되어 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. Cr계 스테인리스 강의 취성애 대한 설명 중 틀린 것은?

  1. 고온취성은 700℃부근에서 나타난다.
  2. 저온취성은 페리읕 강에서 나타난다.
  3. 475℃취성은 크롬 15%이상의 스테인리스강에서 375~540℃로 장시간 가열하면 나타난다.
  4. σ취성은 800℃ 이상에서 가열하여 급냉하면 인성을 회복한다.
(정답률: 알수없음)
  • 정답: "고온취성은 700℃부근에서 나타난다."

    이유: 고온취성은 700℃보다 높은 온도에서 나타납니다. 일반적으로 850℃ 이상에서 발생하며, 이는 스테인리스강의 결정구조 변화로 인해 발생합니다. 따라서, 이 설명은 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 Pb이 포함된 베어링 합금이 아닌 것은?

  1. Kelmet
  2. White metal
  3. Bahnmetal
  4. Monel Metal
(정답률: 알수없음)
  • Monel Metal은 Pb (납)을 포함하지 않는 합금이기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 중 구상흑연 주철에 대한 설명으로 옳은 것은?

  1. 인장강도는 20Kgf/mm2이하이다.
  2. 주조상태에서 흑연이 구상으로 정출한다.
  3. 피로한도는 회주철에 비해 1.5~2.0배 낮다.
  4. 구상흑연주철의 기지조직은 페라이트만 존재한다.
(정답률: 알수없음)
  • 주조상태에서 흑연이 구상으로 정출하는 것은 주철의 결정화 과정 중에 일어나는 현상으로, 주조 시 빠른 냉각이 일어나면서 주철 내부에서 탄소 원자들이 구상으로 정렬되어 흑연이 형성되기 때문입니다. 따라서 "주조상태에서 흑연이 구상으로 정출한다."가 옳은 설명입니다. 다른 보기들은 구상흑연 주철의 특징 중 하나이지만, 인장강도, 피로한도, 기지조직 등은 구상흑연 주철의 특징 중 일부일 뿐입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 일반적으로 상용한도가 300℃까지 사용할 수 있는 열전대는?

  1. Pt-Pt·Rh
  2. Cu-constantna
  3. Chromel - Alumel
  4. Fe - Constantan
(정답률: 알수없음)
  • Cu-constantan 열전대는 상용한도가 300℃까지 사용할 수 있는 열전대 중 하나입니다. 이는 Cu-constantan 열전대가 상대적으로 저온에서 사용되는데, 이 때 Cu-constantan 열전대가 다른 열전대에 비해 높은 안정성과 정확도를 보이기 때문입니다. 또한 Cu-constantan 열전대는 비교적 저렴하고 가벼워서 일반적인 산업용 열측정에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. Hadfield 강에 대한 설명으로 틀린 것은?

  1. 오스테나이트 조직을 가진 강이다.
  2. 고온에서 선애하면 결정립계에서 M3C가 석출한다.
  3. 고온에서 서냉하면 오스테나이트가 마텐자이트로 변태한다.
  4. 열전도성이 좋으며, 팽창계수도 작아 열변형이 없다.
(정답률: 알수없음)
  • 정답은 "고온에서 서냉하면 오스테나이트가 마텐자이트로 변태한다." 이다.

    열전도성이 좋으며, 팽창계수도 작아 열변형이 없는 이유는 Hadfield 강이 주로 망간과 함께 사용되기 때문이다. 망간은 강의 경도와 내식성을 향상시키는 데 도움을 주지만, 동시에 열전도성과 팽창계수를 감소시키는 효과도 있다. 따라서 Hadfield 강은 망간 함량이 높아 열변형이 적고, 내식성과 경도가 높은 장점을 가진다.

    고온에서 선애하면 결정립계에서 M3C가 석출하고, 고온에서 서냉하면 오스테나이트가 마텐자이트로 변태하는 것은 Hadfield 강의 특징 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 기계적 강도, 열적 특성 및 내식성 등을 충분히 향상시켜 하중을 지탱하고 열 등에 견뎌야 하는 구조물 또는 그 부품에 사용하는 파인 세라믹스는?

  1. 바이오 세라믹스(bio ceramics)
  2. 엔지니어링 세라믹스(engineering ceramics)
  3. 일렉트로닉 세라믹스(electronic ceramics)
  4. 트레디셔널 세라믹스(traditional ceramics)
(정답률: 알수없음)
  • 엔지니어링 세라믹스는 기계적 강도, 열적 특성 및 내식성 등이 뛰어나기 때문에 하중을 지탱하고 열 등에 견뎌야 하는 구조물 또는 그 부품에 사용됩니다. 따라서 이 문제에서 설명하는 파인 세라믹스는 엔지니어링 세라믹스입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. β-Sn 이 α-Sn 으로 변태하는 이론적인 온도는 약 몇 ℃인가?

  1. 13
  2. 55
  3. 100
  4. 150
(정답률: 알수없음)
  • β-Sn이 α-Sn으로 변태하는 이론적인 온도는 13℃이다. 이는 Sn의 구조가 온도에 따라 변화하는데, 일반적으로 고온에서는 β-Sn 구조를 가지고 있고, 저온에서는 α-Sn 구조를 가진다. 그리고 β-Sn이 α-Sn으로 변태하는 온도는 -48℃에서 13℃ 사이에 위치한다. 따라서 정답은 13이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 초경합금 분말을 혼합 제조할 때 가열온도가 가장 높은 조건은?

  1. Ti + C
  2. TiO2 + C
  3. W + TiO2 + C
  4. WC + TiO2 + C
(정답률: 알수없음)
  • 가열온도가 가장 높은 조건은 "WC + TiO2 + C"이다. 이는 탄화반응과 산화반응이 동시에 일어나는 반응으로, 탄소가 산화되면서 열이 방출되어 반응이 더욱 활발하게 일어나기 때문이다. "TiO2 + C"는 산화반응만 일어나기 때문에 가열온도가 높아도 반응이 덜 일어난다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 중 Ni- Fe 합금이 아닌 것은?

  1. Nicalloy
  2. Permalloy
  3. Platinite
  4. Elektron
(정답률: 알수없음)
  • Ni-Fe 합금은 Nicalloy과 Permalloy이다. Platinite은 Pt-Ni 합금이므로 Ni-Fe 합금이 아니다. Elektron은 Mg-Al-Zn-Mn 합금으로 Ni-Fe 합금이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 로크웰 경도시험에서 가장 큰 하중을 사용하는 스케일은 무엇인가?

  1. A
  2. B
  3. C
  4. 15N
(정답률: 알수없음)
  • 로크웰 경도시험에서 가장 큰 하중을 사용하는 스케일은 "C"이다. 이는 150kgf의 하중을 사용하기 때문이다. 다른 보기들은 모두 더 작은 하중을 사용한다. "15N"은 1.5kgf에 불과하며, "A"와 "B"는 일반적으로 60kgf와 100kgf의 하중을 사용한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 특수강 중에 각종 원소의 첨가 효과를 설명한 것으로 틀린것은?

  1. Ni 는 탄소와의 친화력이 낮고, 페라이트에 고용된다.
  2. Cr 은 소입성을 개선하는 효과가 Ni보다 우수하다.
  3. Mo를 첨가한 Mo강은 400℃부근까지 고온강도를 개선한다.
  4. Mn의 처마량이 1.0%이상이 되면 결정입자를 미세하게 하고 취성을 방지한다.
(정답률: 알수없음)
  • "Mn의 처마량이 1.0%이상이 되면 결정입자를 미세하게 하고 취성을 방지한다."가 틀린 것은 아닙니다.

    Mn은 강철 내에서 결정입자를 미세하게 만들어주는 역할을 합니다. 이는 강철의 강도와 인성을 향상시키는데 도움을 줍니다. 또한, Mn은 강철 내에서 취성을 방지하는 역할도 합니다. 취성이란 강철이 고온에서 녹아내리거나, 저온에서 파손되는 현상을 말합니다. Mn은 이러한 취성을 방지하여 강철의 내구성을 향상시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 동합금에 대한 설명으로 틀린 것은?

  1. Cu - Be합금은 분산강화형 합금이다.
  2. 60%Cu-40%Zn합금은 Munts metal 이라 하고 α상과 β상을 포함한 2중 조직을 하고 있다.
  3. 탄피황동을 부식분위기에 놓았을 때 발생하는 응력부식균열을 season cracking 이라 한다.
  4. 70%Cu-30%Zn 합금은 탄피황동(Cartridge brass)으로 불리며 강도와 연성이 우수하다.
(정답률: 알수없음)
  • 정답은 "Cu - Be합금은 분산강화형 합금이다."이다. Cu-Be 합금은 주로 높은 강도와 내식성, 내열성 등의 특성으로 사용되는 precipitation hardening 합금으로, 분산강화형 합금이 아니라 침전강화형 합금이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 구리에 함유된 불순물 중 전기 전도도에 가장 악영향을 미치는 원소는?

  1. Ti
  2. Pb
  3. Mn
  4. Au
(정답률: 알수없음)
  • 정답은 "Ti"입니다.

    구리 합금에서 함유된 불순물 중 전기 전도도에 가장 큰 영향을 미치는 것은 전자의 이동성과 관련된 것입니다. 이동성이 낮을수록 전기 전도도가 낮아지기 때문입니다.

    Ti는 구리 합금에서 함유될 때, 구리와 결합하여 TiCu2 또는 TiCu의 형태로 존재합니다. 이러한 화합물은 전자의 이동성이 낮아 전기 전도도를 감소시키는 역할을 합니다.

    반면에 Pb, Mn, Au는 구리 합금에서 함유될 때, 전자의 이동성에 큰 영향을 미치지 않습니다. 따라서, 이들은 전기 전도도에 큰 영향을 미치지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 중 주철의 성장을 방지하는 방법으로 틀린 것은?

  1. C 및 Si 양을 적게한다.
  2. 구상흑연을 편상화시킨다.
  3. 흑연의 미세화로 조직을 치밀하게 한다.
  4. Cr, Mo, V 등을 첨가하여 펄라이트 중의 Fe3C의 분해를 막는다.
(정답률: 알수없음)
  • 구상흑연을 편상화시키는 것은 주철의 성장을 방지하는 방법이 아니라 오히려 성장을 촉진시키는 방법입니다. 구상흑연은 주철 내부에서 형성되는 성장 방해물질 중 하나이며, 이를 편상화시키면 성장 방해가 줄어들어 성장이 촉진됩니다. 따라서 정답은 "구상흑연을 편상화시킨다."입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. Mg 금속에 대한 설명으로 틀린 것은?

  1. 비중이 약 1.7정도이다.
  2. 알루미늄보다 쉽게 무식한다.
  3. 면심입방격자(FCC) 구조를 갖는다.
  4. Zr의 첨가로 결정립이 미세하고, 희토류원소의 첨가로 고온 크리프 특성이 우수하다.
(정답률: 알수없음)
  • 정답은 "면심입방격자(FCC) 구조를 갖는다." 이다. Mg는 실제로 FCC 구조를 갖지 않고, HCP (Hexagonal Close-Packed) 구조를 갖는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 중 강제적으로 완전 탈산시킨 강은?

  1. Killed 강
  2. Rimmed 강
  3. Capped 강
  4. Semi-killed 강
(정답률: 알수없음)
  • "Killed 강"은 탈산 과정에서 산소를 완전히 제거하여 강의 성질을 안정화시키는 방법을 사용한 강입니다. 따라서 다른 보기들과 달리 강제적으로 완전 탈산시킨 강이며, 높은 강도와 인성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 금속의 회복(recovery)에 대한 설명 중 틀린 것은?

  1. 결정내부의 변형에너지가 감소하는 현상이다.
  2. 전기저항은 회복의 과정에서 서서히 증가하는 현상이다.
  3. 결정 내부의 항복강도가 감소하는 현상이다.
  4. 전위의 일부가 소멸되거나 또는 재배열되는 현상이다.
(정답률: 알수없음)
  • 전기저항은 회복의 과정에서 서서히 증가하는 현상이 아니라 감소하는 현상이다. 회복은 결정 내부의 변형에너지를 감소시켜 결정의 초기 상태로 되돌리는 과정이며, 이 과정에서 전기저항은 감소한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 용접일반

81. 연강용 피복 아크 용접봉 종류 중 E4311의 피복제 계통은?

  1. 일루미나이트계
  2. 라임티타니아계
  3. 철분산화철계
  4. 고셀룰로오스계
(정답률: 알수없음)
  • E4311은 셀룰로오스계 피복제를 사용하는 아크 용접봉입니다. 이는 고셀룰로오스계가 용접봉의 특성에 적합하다는 것을 의미합니다. 고셀룰로오스계 피복제는 용접봉의 안정성과 내식성을 높이는 데 효과적이며, 용접 후에도 용접부의 깨끗한 외관을 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 용접법의 분류에서 저항 용접에 해당하는 것은?

  1. 심 용접
  2. 테르밋 용접
  3. 스터드 용접
  4. 경납 땜
(정답률: 알수없음)
  • 저항 용접은 전기 저항을 이용하여 금속을 용접하는 방법으로, 심 용접은 저항 용접의 한 종류입니다. 따라서 정답은 "심 용접"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 용접부에 잔류응력이 생길 때의 처리 방법으로 가장 적합한 것은?

  1. 풀림을 한다.
  2. 뜨임을 한다.
  3. 불림을 한다.
  4. 담금질을 한다.
(정답률: 알수없음)
  • 용접 후 잔류응력이 생기면 부식, 균열 등의 문제가 발생할 수 있으므로 이를 해결하기 위해 잔류응력을 제거해야 한다. 이때 가장 적합한 방법은 풀림을 하는 것이다. 풀림은 잔류응력을 제거하기 위해 금속을 가열하여 그 온도에서 일정 시간 동안 유지한 후 냉각시켜 금속의 구조를 안정화시키는 과정이다. 이를 통해 잔류응력을 제거하고 부식, 균열 등의 문제를 예방할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 연강용 피복금속 아크용접봉에 E4313이라고 적혀있다면 용착금속의 최소 인장강도는 몇 N/mm2이상 인가?

  1. 420
  2. 300
  3. 130
  4. 110
(정답률: 알수없음)
  • E4313은 일반적으로 420N/mm2 이상의 최소 인장강도를 가진 용착금속을 만들기 위해 사용되는 전극입니다. 따라서, 연강용 피복금속 아크용접봉에 E4313이라고 적혀있다면 용착금속의 최소 인장강도는 420N/mm2 이상이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 아크 쏠림(Arc blow) 의 방지대책으로 틀린 것은?

  1. 직류용접을 피하고 교류용접을 사용한다.
  2. 용접봉 끝을 아크 쏠림의 반대편으로 향하게 한다.
  3. 긴 용접에서는 후퇴법(Back step)으로 용접한다.
  4. 접지점은 가능한 한 용접부에 가까이 접지한다.
(정답률: 알수없음)
  • "용접부와 접지점 사이의 저항을 최소화하여 아크 쏠림을 방지하기 위함이다."
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 피복 아크용접에서의 아크 길이와 아크 전압과의 관계 설명으로 가장 적합한 것은?

  1. 아크 길이가 길어져도 아크 전압은 일정하다.
  2. 아크 길이가 길어지면 아크 전압은 증가한다.
  3. 아크 길이가 짧아지면 아크 전압은 증가한다.
  4. 아크 길이와 아크 전압은 서로 관계가 없다.
(정답률: 알수없음)
  • 아크 길이가 길어지면 전류의 경로가 길어져 저항이 증가하게 되어 전압이 상승하게 됩니다. 따라서, 아크 길이가 길어지면 아크 전압은 증가한다는 것이 가장 적합한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 세로비드 노치 굽힘시험 방법으로 시험편의 표면에 세로길이로 비드 용접하여 이에 직각으로 V노치를 붙인 시험편을 구부리는 방법의 연성시험법은?

  1. 킨젤 시험
  2. 슈나트 시험
  3. 카안인열 시험
  4. 피스코 균열 시험
(정답률: 알수없음)
  • 킨젤 시험은 세로길이로 비드 용접한 시험편에 V노치를 붙인 후 구부리는 방법의 연성시험법이다. 따라서 세로비드 노치 굽힘시험 방법을 사용하여 시험편을 구부리는 것이다. 슈나트 시험은 절단된 시험편을 이용하여 굽힘 시험을 하는 방법이고, 카안인열 시험은 열처리된 시험편을 이용하여 굽힘 시험을 하는 방법이다. 피스코 균열 시험은 시험편에 일정한 하중을 가하면서 균열이 발생하는 지점을 측정하는 방법이다. 따라서 이 중에서 세로비드 노치 굽힘시험 방법을 사용하는 것은 킨젤 시험이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 산소-아세탈린 불꽃의 종류가 아닌 것은?

  1. 중성 불꽃
  2. 산화 불꽃
  3. 탄화 불꽃
  4. 완성 불꽃
(정답률: 알수없음)
  • 완성 불꽃은 연료와 산소가 완전히 혼합되어 연소되는 경우 발생하는 불꽃으로, 최대한 깨끗하고 밝은 불꽃이다. 따라서 산소-아세탈린 불꽃은 완성 불꽃의 일종이 아니라 중성 불꽃, 산화 불꽃, 탄화 불꽃과 같은 다른 종류의 불꽃이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 이음 형상에 따른 심 용접기의 종류가 아닌 것은?

  1. 횡 심 용접기
  2. 만능 심 용접기
  3. 종 심 용접기
  4. 인터랙 심 용접기
(정답률: 알수없음)
  • 인터랙 심 용접기는 이음 형상에 따른 심 용접기가 아니라, 용접 시 두 개의 금속재료 사이에 인터랙(Interlock)을 형성하여 강한 결합력을 만드는 용접기이다. 따라서 정답은 "인터랙 심 용접기"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 서브머지드 아크 용접에서 와이어의 적당한 돌출길이는 와이어 지름의 몇 배 전후로 하는 것이 적당한다?

  1. 2
  2. 4
  3. 6
  4. 8
(정답률: 알수없음)
  • 서브머지드 아크 용접에서 와이어의 적당한 돌출길이는 와이어 지름의 8배 전후로 하는 것이 적당하다. 이는 용접 시에 적절한 용접 전류와 전압을 유지하면서 용접 부위를 충분히 녹이고 용접재료를 충분히 공급하기 위함이다. 따라서 "8"이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 아크전류가 180A, 아크전압이 15V, 용접속도가 18cm/min일 때, 용접길이 1cm당 용접입열은 몇 Joule/cm인가?

  1. 9000
  2. 12960
  3. 18000
  4. 48600
(정답률: 알수없음)
  • 용접입열은 아크전류, 아크전압, 용접속도에 따라 결정된다.

    용접입열 = 아크전류 x 아크전압 x 용접속도 / 1000

    여기에 주어진 값들을 대입하면,

    용접입열 = 180 x 15 x 18 / 1000 = 48.6 Joule/cm

    하지만 문제에서는 "1cm당" 용접입열을 구하라고 했으므로, 위의 결과를 1로 나누어주면 된다.

    1cm당 용접입열 = 48.6 / 1 = 48.6 Joule/cm

    따라서 정답은 48.6이 아니라, 9000이 된다. 이는 단위를 표기하지 않은 문제에서 Joule 대신 kJ를 사용한 것으로 추정된다.

    1cm당 용접입열 = 48.6 / 1000 = 0.0486 kJ/cm

    이를 1로 곱해주면,

    1cm당 용접입열 = 0.0486 x 1 = 0.0486 kJ/cm

    이므로, 1cm당 용접입열은 0.0486 kJ/cm 또는 9000 Joule/cm이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 기공 또는 용융금속이 튀는 현상이 발생한 결과, 용접부 바깥면에서 나타나는 작고 오목한 구멍을 뜻하는 용어는?

  1. 피트(pit)
  2. 크레이터(crater)
  3. 흠(groove)
  4. 스패터(spatter)
(정답률: 알수없음)
  • 기공 또는 용융금속이 튀는 현상이 발생하면 용접부 바깥면에서 작고 오목한 구멍이 생긴다. 이 구멍을 "피트(pit)"라고 부른다. 다른 보기들은 용접과는 관련이 있지만, 피트와는 다른 용어들이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 제품의 한쪽 또는 양쪽에 다수의 돌기를 만들어 이 부분에 용접전류를 집중시켜 접합하는 용접방법은?

  1. 점 용접
  2. 시임 용접
  3. 프로젝션 용접
  4. 업셋 용접
(정답률: 알수없음)
  • 프로젝션 용접은 제품의 한쪽 또는 양쪽에 다수의 돌기를 만들어 이 부분에 용접전류를 집중시켜 접합하는 방법입니다. 이 방법은 대량 생산에 적합하며, 강도가 높은 용접을 할 수 있습니다. 따라서 자동차, 기계 등의 산업에서 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 교류용접기와 비교한 직류 용접기의 일반적인 특징 설명으로 틀린 것은?

  1. 구조가 간단하고 유지 관리가 쉽다.
  2. 아크의 안정성이 우수하다.
  3. 전격의 위험이 적다.
  4. 역률이 매우 양호하다.
(정답률: 알수없음)
  • 정답은 "역률이 매우 양호하다." 이다.

    직류 용접기는 교류용접기에 비해 구조가 간단하고 유지 관리가 쉽다는 장점이 있다. 또한 아크의 안정성이 우수하고 전격의 위험이 적다는 특징이 있다. 하지만 역률이 매우 양호하다는 것은 오히려 교류용접기의 특징이다. 역률은 용접기의 전력을 효율적으로 사용할 수 있는 지표로, 교류용접기는 역률이 높아서 전력 손실이 적고 효율적인 용접이 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 용접봉의 용융속도에 관한 설명 중 틀린 것은?

  1. 단위 시간당 소비되는 용접봉의 길이로 나타낸다.
  2. 용융속도는 아크 전압과 관계가 있고 아크 전류와는 무관하다.
  3. 동일 종류의 용접봉인 경우 심선의 용융속도는 전류에 비례한다.
  4. 동일 종류의 용접봉인 경우 심선의 용융속도는 용접봉의 지름에 관계가 없다.
(정답률: 알수없음)
  • "용융속도는 아크 전압과 관계가 있고 아크 전류와는 무관하다."라는 설명이 틀린 이유는, 용접봉의 용융속도는 아크 전압과 아크 전류 모두에 영향을 받기 때문입니다. 아크 전압이 높을수록 용접봉이 빠르게 용융되며, 아크 전류가 높을수록 용접봉이 더욱 깊게 용융됩니다. 따라서 용융속도는 아크 전압과 아크 전류 모두에 영향을 받는다고 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 불활성 가스 텅스텐 아크 용접에서 사용되는 텅스텐 전극 중 스테인리스강의 용접에 적당한 것은?

  1. 순 텅스텐 전극봉
  2. 토륨 텅스텐 전극봉
  3. 바륨 텅스텐 전극봉
  4. 지르코늄 텅스텐 전극봉
(정답률: 알수없음)
  • 스테인리스강은 높은 용접 온도와 내식성이 필요하므로, 토륨 텅스텐 전극봉이 적합합니다. 토륨은 전극의 내화성을 향상시켜 용접시 전극의 소모를 줄이고, 높은 전기전도성을 가지므로 안정적인 아크를 유지할 수 있습니다. 또한, 토륨은 용접시 발생하는 산화물을 감소시켜 용접 부식을 줄이는 효과도 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 용접작업시 수축량에 미치는 용접시공 조건의 영향에 대한 설명 중 틀린 것은?

  1. 루트 간격이 클수록 수축이 크다.
  2. 구속도가 크면 수축이 작다.
  3. 피복제의 종류에 따라 차이가 크다.
  4. 피닝을 하면 수축이 감소한다.
(정답률: 알수없음)
  • 피복제는 용접 작업 시 사용되는 재료로, 용접 부위를 보호하고 수축을 감소시키는 역할을 합니다. 따라서 피복제의 종류에 따라 수축량에 차이가 크다는 설명은 틀린 설명입니다. 피복제의 종류에 따라 수축량이 다르게 나타날 수 있지만, 그 차이가 크지는 않습니다. 따라서 "피복제의 종류에 따라 차이가 크다."는 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 겹치기이음, T이음, 모서리이음에 있어서 거의 직교하는 두 면을 결합하는 3각형 단면의 융착부를 갖는 용접은?

  1. 맞대기 용접
  2. 필릿 용접
  3. 플러그 용접
  4. 비드 용접
(정답률: 알수없음)
  • 필릿 용접은 겹치기이음, T이음, 모서리이음에 있어서 거의 직교하는 두 면을 결합하는 3각형 단면의 융착부를 갖는 용접 방법이다. 이는 다른 보기인 맞대기 용접, 플러그 용접, 비드 용접과는 다르게 더 강력하고 안정적인 결합을 형성할 수 있기 때문이다. 또한 필릿 용접은 용접 시간이 짧고, 용접 부위의 외관이 깔끔하며, 용접 부위의 왜곡이 적다는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 서브머지드 아크용접에서 2개의 전극 와이어를 독립된 전원(교류 또는 직류)에 접속하여 용접선에 따라 전극의 간격을 10 ~ 30mm정도로 하여 2개의 전극 와이어를 동시에 녹게 함으로써 한꺼번에 많은 양의 용착금속을 얻을 수 있는 용접법은?

  1. 횡 병렬식
  2. 탠덤식
  3. 횡 직렬식
  4. 스크래치식
(정답률: 알수없음)
  • 탠덤식은 2개의 전극 와이어를 독립된 전원에 접속하여 용접선에 따라 전극의 간격을 조절하여 동시에 녹게 함으로써 한꺼번에 많은 양의 용착금속을 얻을 수 있는 용접법입니다. 따라서 이 문제에서 정답은 "탠덤식"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 용접 결함의 분류 중에서 치수상 결함에 해당하는 것은?

  1. 스트레인 변형
  2. 용접부 융합불량
  3. 기공
  4. 용접부 접합불량
(정답률: 알수없음)
  • 스트레인 변형은 용접 과정에서 발생하는 금속의 변형으로, 용접 부위의 금속이 냉각되면서 발생하는 수축 현상에 의해 발생합니다. 이는 용접 부위의 치수가 변형되어 결함이 발생할 수 있기 때문에 치수상 결함에 해당합니다. 반면, 용접부 융합불량은 용접 부위의 금속이 충분히 융합되지 않아 발생하는 결함, 기공은 용접 부위에 공기가 포함되어 발생하는 결함, 용접부 접합불량은 용접 부위의 접합이 충분하지 않아 발생하는 결함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
