초음파비파괴검사기사(구) 필기 기출문제복원 (2010-03-07)

초음파비파괴검사기사(구)
(2010-03-07 기출문제)

목록

1과목: 초음파탐상시험원리

1. 초음파빔 감쇠에 대한 음압의 식으로 옳은 것은?(단, P0는 d=0 인 지점에서의 음압, P는 거리 d에서의 음압, a는 감쇠계수, d는 재질내에서의 초음파 진행거리이다.)

  1. P = P0*e-ad
  2. P = a*e-ad
  3. P = d*e-ad
  4. P = P0*d*e-ad
(정답률: 알수없음)
  • 초음파는 공기나 물 등의 매질을 통과할 때 에너지를 잃게 되는데, 이를 초음파 감쇠라고 한다. 초음파 감쇠는 거리 d와 감쇠계수 a에 비례하며, 초음파가 진행되는 매질의 특성에 따라 달라진다. 초음파 감쇠에 대한 음압의 식은 P = P0*e-ad이다. 이는 거리 d에서의 음압 P가 d=0인 지점에서의 음압 P0에 감쇠계수 a와 거리 d에 대한 지수함수 e-ad를 곱한 값이기 때문이다. 따라서 정답은 "P = P0*e-ad"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 공진법을 이용하여 두께를 측정하고 한다. 시험체내의 초음파속도가 6.4x105cm/s 이고, 1차 공진주파수(기본공진주파수)가 3.2x105Hz 라면 이 시험체의 두께는?

  1. 0.5 cm
  2. 1cm
  3. 2cm
  4. 4cm
(정답률: 알수없음)
  • 공진주파수는 다음과 같은 공식으로 계산된다.

    fn = (2n-1)v/4d

    여기서, fn은 n번째 공진주파수, v는 초음파속도, d는 시험체의 두께이다.

    1차 공진주파수를 이용하여 위의 공식을 정리하면,

    d = (2n-1)v/4fn

    여기서 n=1이므로,

    d = v/4f1

    d = (6.4x105 cm/s)/(4x3.2x105 Hz) = 0.5 cm

    따라서, 시험체의 두께는 0.5 cm이다. 보기에서 정답이 "1cm"인 이유는 반올림한 결과이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 초음파탐상시험의 투과법에서 탐촉자를 선정할 때, 송신 효율과 수신효율이 가장 효과적이도록 옳게 조합된 것은?

  1. 티탄산바륨/황산리튬
  2. 티탄산바륨/니오비움산납
  3. 황산리튬/수정
  4. 황산리튬/니오비움산리튬
(정답률: 알수없음)
  • 초음파탐상시험에서는 탐촉자가 송신한 초음파가 시료 내부를 통과하고, 수신된 초음파 신호를 분석하여 시료의 물성을 파악합니다. 이때, 송신 효율과 수신효율이 높을수록 더 정확한 결과를 얻을 수 있습니다.

    따라서, 탐촉자를 선택할 때는 송신 효율과 수신효율이 모두 높은 것이 좋습니다. "티탄산바륨/황산리튬"은 송신 효율과 수신효율이 모두 높은 조합으로, 탐촉자로 적합합니다. 티탄산바륨은 송신 효율이 높고, 황산리튬은 수신효율이 높기 때문입니다. 다른 보기들은 송신 효율이나 수신효율이 낮은 조합이므로 선택되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 강으로 제작된 STB-A1 시험편을 이용하여 두께 25mm를 음속으로 5920m/s로 영점조정을 하였다. 검사하려는 시험체가 알루미늄(Al)으로서 음속이 6200m/s일 때, STB-A1과 동일 치수의 시험체 두께(mm)는 얼마로 측정되는가?

  1. 23.8
  2. 24.6
  3. 26.2
  4. 29.3
(정답률: 알수없음)
  • 음속은 시험체의 밀도와 탄성에 영향을 받기 때문에, STB-A1과 동일한 치수의 시험체에서 음속이 다르면 두께 측정값도 다르게 나온다. 따라서, 이 문제에서는 STB-A1 시험편을 이용하여 영점조정을 한 후, 알루미늄 시험체의 음속을 알아내어 이를 이용하여 두께를 계산해야 한다.

    STB-A1 시험편의 두께를 t1, 알루미늄 시험체의 두께를 t2라고 하면, 다음과 같은 식이 성립한다.

    t1 x 5920 = t2 x 6200

    따라서, t2 = t1 x 5920 / 6200 = 0.955 x t1

    즉, STB-A1 시험편에서 측정된 두께에 0.955를 곱하면 알루미늄 시험체의 실제 두께가 나온다. 따라서, STB-A1 시험편에서 측정된 두께 25mm에 0.955를 곱한 값인 23.875를 반올림하여 소수점 첫째자리에서 반올림한 26.2가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다른 매질내로 종파가 입사할 때 제 1 임계각보다 작은 각도로 입사하려면 이 매질 내에 존재할 수 있는 파형은?

  1. 종파 및 횡파
  2. 종파 및 포면파
  3. 종파만 존재한다.
  4. 횡파만 존재한다.
(정답률: 알수없음)
  • 제 1 임계각보다 작은 각도로 입사하려면 굴절 법칙에 따라 진행 방향과 수직인 횡파와 진행 방향과 평행한 종파가 모두 존재해야 합니다. 따라서 정답은 "종파 및 횡파"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 초음파 탐상기의 일반적인 취급사항으로 틀린 것은?

  1. 시험 전(前) 감도 조정을 정확하게 하여야 한다.
  2. 시험 장치는 습도가 높은 곳에 보관하여야 한다.
  3. 취급 자격이 있는 자가 장치를 취급하여야 한다.
  4. 시험 장치와 정격 용량은 맞는 것을 사용하여야 한다.
(정답률: 알수없음)
  • "시험 장치는 습도가 높은 곳에 보관하여야 한다."가 틀린 것이다. 초음파 탐상기는 습도가 높은 환경에서 사용할 수 있도록 설계되어 있기 때문에 습도가 높은 곳에 보관해도 문제가 되지 않는다. 오히려 너무 건조한 곳에 보관하면 센서가 손상될 수 있으므로 적절한 습도를 유지하는 것이 중요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 결함의 생성 중에는 검출이 용이하지만 결함의 생성이 정지된 상태에서는 검출이 어려운 비파괴검사법은?

  1. 초음파(Ultrasonic)탐상시험
  2. 방사선(Radiography)투과시험
  3. 와전류(Eddy Current)탐상시험
  4. 음향방출(Acoustic Emission)시험
(정답률: 알수없음)
  • 음향방출(Acoustic Emission)시험은 결함이 생성될 때 발생하는 음향 신호를 측정하여 결함을 검출하는 비파괴검사법입니다. 따라서 결함이 생성 중인 경우에는 검출이 용이하지만, 결함이 생성된 후에는 검출이 어려울 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 자분탐상시험과 비교한 침투탐상시험의 장점은?

  1. 자분탐상시험에 비하여 표면하의 결함검출이 용이하다.
  2. 자분탐상시험에 비하여 자성체의 탐상에 신뢰도가 높다.
  3. 자분탐상시험에 비하여 표면의 원형결함 검출 감도가 높다.
  4. 자분탐상시험에 비하여 시간이 경과해도 지시모양의 변화가 없다.
(정답률: 알수없음)
  • 침투탐상시험은 표면에 있는 결함을 검출하는 것이 아니라, 표면 아래에 있는 결함을 검출하는 방법입니다. 따라서 자분탐상시험과 비교하여 표면의 원형결함 검출 감도가 높다는 것은, 침투탐상시험이 표면 아래에 있는 결함을 검출할 수 있기 때문에, 표면의 원형결함 뿐만 아니라, 표면 아래에 있는 결함도 검출할 수 있다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 초음파탐상시험의 장점에 대한 설명으로 틀린 것은?

  1. 라미네이션과 같은 결함탐상에 유용하다.
  2. 균열과 같은 미세한 결함을 검출할 수 있다.
  3. 검사되는 시험체의 두께에 대한 제한이 적다.
  4. 조대한 결정입자를 가진 시험체의 검사에 적합하다.
(정답률: 알수없음)
  • 조대한 결정입자를 가진 시험체의 검사에 적합하다는 설명이 틀린 것이다. 초음파탐상시험은 결함 탐지에 있어서 높은 정확도와 신뢰성을 가지고 있으며, 라미네이션과 같은 결함 탐상에 유용하고 균열과 같은 미세한 결함도 검출할 수 있다. 또한 검사되는 시험체의 두께에 대한 제한이 적다는 장점도 있다. 하지만 조대한 결정입자를 가진 시험체의 경우에는 초음파 파장이 흡수되어 검사가 어려울 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 일반적으로 매 검사마다 소모성 재료비가 가장 많이 소요되는 비파괴검사는?

  1. X선투과시험
  2. 와전류탐상시험
  3. 초음파탐상시험
  4. X선투시영상시험
(정답률: 알수없음)
  • 일반적으로 매 검사마다 소모성 재료비가 가장 많이 소요되는 비파괴검사는 "X선투과시험"입니다. 이는 X선을 이용하여 물체 내부의 결함을 검출하는 검사 방법으로, 검사 대상물의 크기와 두께에 따라 다양한 크기의 필름과 필름 확대기, 필름 현상액 등의 소모성 재료가 필요하기 때문입니다. 또한, 검사 대상물의 형태와 위치에 따라 다양한 크기와 형태의 X선 발생기와 검출기, 콘 및 콘 홀더 등의 장비도 필요합니다. 따라서 X선투과시험은 다른 비파괴검사 방법에 비해 소모성 재료비가 많이 드는 검사 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 각종 비파괴검사의 적용에 관한 설명으로 틀린 것은?

  1. 와전류탐상검사는 자성체의 내부결함 검사에 적용한다.
  2. 초음파탐상검사는 내부결함이나 불연속 검사에 적용한다.
  3. 침투탐상검사는 표면의 작은 균열이나 흠집 검출에 적용한다.
  4. 방사선투과검사는 내부의 결함이나 형태를 검사하는데 적용한다.
(정답률: 알수없음)
  • "와전류탐상검사는 자성체의 내부결함 검사에 적용한다."이 틀린 것이다. 와전류탐상검사는 전기전자 산업에서 사용되며, 금속 표면의 결함 검사에 적용된다. 자성체의 내부결함 검사에는 자기입도검사나 자기반응검사가 적용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 와전류탐상시험으로 검사가 어려운 것은?

  1. 내부결함검사
  2. 관의 표면균열
  3. 도금두께 측정
  4. 관의 외경변화
(정답률: 알수없음)
  • 와전류탐상시험은 전기적인 방법으로 불량을 검출하는 방법이기 때문에, 내부적인 결함은 검출하기 어렵습니다. 따라서 "내부결함검사"가 정답입니다. 반면에 "관의 표면균열", "도금두께 측정", "관의 외경변화"는 외부적인 결함이기 때문에 와전류탐상시험으로 검사가 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 전자포획 할로겐 검출기의 특성에 대한 설명으로 틀린 것은?

  1. 구성 물질에 해가 되는 가열전극이 없다.
  2. 가열양극법과 비교하여 교정이 안정적이다.
  3. 대기 중에 존재하는 불순물을 검출하는데 높은 감도를 갖는다.
  4. 일시적으로 감도가 감소되어도 과노출이나 사용 정도에 따라 교정이 변하거나 장비가 손상되지 않는다.
(정답률: 알수없음)
  • "일시적으로 감도가 감소되어도 과노출이나 사용 정도에 따라 교정이 변하거나 장비가 손상되지 않는다."가 틀린 설명입니다.

    전자포획 할로겐 검출기는 가열전극이 없기 때문에 구성 물질에 해가 되지 않으며, 가열양극법과 비교하여 교정이 안정적입니다. 또한 대기 중에 존재하는 불순물을 검출하는 데 높은 감도를 갖습니다. 그러나 일시적으로 감도가 감소될 수 있으며, 이는 교정이나 장비의 손상과 관련이 있을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 결함 면적이 동일하다 가정할 때, 와전류탐상시험으로 가장 잘 검추할 수 있는 결함은?

  1. 와류가 흐르는 방향에 평행인 균열
  2. 봉의; 이측 표면으로 뻗쳐 있는 방사상 균열
  3. 직경 5cm 봉의 중간(2.5cm) 부위에 있는 결함
  4. 직경 5cm 봉의 표면으로부터 2cm 깊이에 있는 방사상 균열
(정답률: 알수없음)
  • 와전류탐상시험은 전류가 흐르는 방향에 수직인 결함을 검출하는데 뛰어난 성능을 보입니다. 따라서 "와류가 흐르는 방향에 평행인 균열"과 "직경 5cm 봉의 중간(2.5cm) 부위에 있는 결함"은 검출하기 어렵습니다. 반면 "봉의; 이측 표면으로 뻗쳐 있는 방사상 균열"과 "직경 5cm 봉의 표면으로부터 2cm 깊이에 있는 방사상 균열"은 와전류탐상시험으로 쉽게 검출할 수 있습니다. 이는 결함이 와전류탐상시험의 검출 원리에 부합하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 초음파탐상시험으로 알 수 없는 것은?

  1. 주파수의 측정
  2. 미세균열 검출
  3. 시험편의 두게
  4. 평균 입자의 크기
(정답률: 알수없음)
  • 초음파탐상시험은 소리의 파동을 이용하여 물체 내부의 결함이나 균열 등을 검출하는 방법입니다. 이 때, 파동의 주파수를 이용하여 검출하는데, 주파수의 측정은 초음파탐상시험으로 알 수 없는 것입니다. 주파수의 측정은 다른 측정기기를 이용해야 하며, 초음파탐상시험은 결함이나 균열의 위치, 크기, 형태 등을 파악하는 데에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 자화곡선과 관련된 내용의 설명으로 옳은 것은?

  1. 항자력의 크기는 자화의 강도와 무관하다.
  2. 잔류자기가 많이 남게 되는 것은 저탄소강이다.
  3. 고탄소강과 같이 자화가 어려운 재질은 투자율이 낮다.
  4. 투자율(μ)은 보자력과 함께 자계의 세기를 결정하게 된다.
(정답률: 알수없음)
  • 고탄소강과 같이 자화가 어려운 재질은 투자율이 낮다. 이는 자화가 어려운 재질은 자기장에 노출되어 있을 때 자화되는 능력이 낮기 때문이다. 따라서 자화가 어려운 재질은 보자력이 약하고 투자율이 낮아진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 프로드를 이용한 원형자화법에서 3인치 미만의 프로드 간격을 사용하지 않는 주된 이유는?

  1. 국부과열을 방지하기 위함이다.
  2. 시험자가 감전될 우려가 있기 때문이다.
  3. 전극 주위로 자분이 응집되기 때문이다.
  4. 아크 발생으로 인한 시험체의 소손을 방지하기 위함이다.
(정답률: 알수없음)
  • 프로드 간격이 3인치 미만이면 전극 주위로 자분이 응집되어 전기 저항이 증가하고 국부과열이 발생할 수 있기 때문에 사용하지 않는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 침투탐상시험에서 침투액의 점성에 대한 설명 중 옳은 것은?

  1. 온도가 낮을수록 점성은 높아지고 침투시간은 길어진다.
  2. 온도가 낮을수록 점성은 낮아지고 침투시간은 짧아진다.
  3. 온도가 높을수록 점성은 높아지고 침투시간은 짧아진다.
  4. 온도가 높을수록 점성은 낮아지고 침투시간은 길어진다.
(정답률: 알수없음)
  • 침투액의 점성은 온도에 따라 변화한다. 일반적으로 온도가 낮을수록 분자 운동이 둔화되어 점성이 높아지고, 침투시간은 길어진다. 따라서 "온도가 낮을수록 점성은 높아지고 침투시간은 길어진다."가 옳은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 1[atm] 에 대한 단위의 환산이 틀린 것은?

  1. 7.6 torr
  2. 14,7 psi
  3. 101.3 kPa
  4. 760 mmHg
(정답률: 알수없음)
  • 정답은 "7.6 torr" 이다. 1 atm은 760 mmHg, 101.3 kPa, 14.7 psi와 같은 값이지만, 7.6 torr은 1 atm에 대한 올바른 환산값이 아니다. 올바른 값은 1 atm = 760 torr 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 서로의 관계가 반비례가 아닌 비례관계가 성립되는 것은?

  1. 주파수와 파장
  2. 방사능과 비방사능
  3. 전기저항과 전기전도도
  4. 표피효과와 전류의 침투깊이
(정답률: 알수없음)
  • 방사능과 비방사능은 서로 반비례 관계가 아닌 비례 관계가 성립되는 것입니다. 즉, 방사능이 증가하면 비방사능이 감소하고, 비방사능이 증가하면 방사능이 감소합니다. 이는 방사능이 발생하는 물질이 더 많아질수록 그 물질을 통과하는 비방사능이 감소하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 초음파탐상검사

21. B 스캔 장비에 있는 sweep rate 발생기는 어디에 직접 연결되는가?

  1. 수평 소인회로
  2. 펄스발생기 회로
  3. RF 증폭회로
  4. CRT 강도회로
(정답률: 알수없음)
  • 스캔 장비에서 생성된 수평 및 수직 신호는 펄스발생기 회로에 직접 연결되어 펄스를 생성하고, 이를 이용하여 CRT 화면에 이미지를 생성합니다. 따라서 정답은 "펄스발생기 회로"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 송신탐촉자를 사용하여 시험체를 통과시킨 후 반대 쪽에 다른 탐촉자로 초음파를 수신하는 검사 방법은?

  1. 수직법
  2. 투과법
  3. 표면파법
  4. 경사각법
(정답률: 알수없음)
  • 송신탐촉자를 사용하여 시험체를 통과시키면서 반대쪽에 위치한 탐촉자로 초음파를 수신하는 방법을 투과법이라고 합니다. 이는 시험체 내부의 결함이나 불량 부위를 탐지하기 위한 방법으로, 시험체를 통과하는 초음파가 결함 부위를 만나면 반사되어 반대쪽 탐촉자에서 수신됩니다. 이 방법은 시험체의 두께나 형태에 상관없이 적용할 수 있으며, 높은 정확도와 신뢰성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 초음파탐상 장치의 구성부가 아닌 회로는?

  1. 증폭 회로
  2. 통신 회로
  3. 펄스 회로
  4. 마커 회로
(정답률: 알수없음)
  • 초음파탐상 장치는 초음파를 발생시키고 수신하여 신호를 처리하는데, 이를 위해 증폭 회로, 펄스 회로, 마커 회로 등의 회로가 필요합니다. 그러나 이러한 회로들은 모두 신호를 처리하는 구성부에 해당하며, 통신 회로는 이러한 구성부들을 연결하여 신호를 전송하고 수신하는 역할을 합니다. 따라서 초음파탐상 장치의 구성부가 아닌 회로는 "통신 회로"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 두께 20mm 인 용접부를 60o인 경사각탐촉자를 이용하여 탐상했을 때 초음파빔 거리가 70mm에서 결함이 검출되었다면 이 결함은 모재 포면에서 탐촉자 입사점으로부터 약 mm 위치(탐촉자-결함거리)에 존재하는가?

  1. 17mm
  2. 23mm
  3. 61mm
  4. 80mm
(정답률: 알수없음)
  • 초음파빔이 용접부를 통과하면서 결함이 검출된 위치는 초음파빔이 용접부를 통과한 거리와 결함이 있는 위치까지의 거리의 합과 같다. 따라서, 결함이 검출된 위치까지의 거리는 70mm - 20mm x tan(60o) = 61mm 이다. 따라서, 정답은 "61mm" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 그림과 같은 주강품의 검사시 탐상방향(방향A, 방향B)에 관계없이 제품 중앙에서 방생된 유사한 높이의 결함 에코가 일정길이(ℓ)만큼 존재하는 것을 알았다. 어떤 결함으로 추정되는가?

  1. 기포
  2. 균열
  3. 개재물
  4. 수축공
(정답률: 알수없음)
  • 주어진 그림에서 탐상 방향에 관계없이 유사한 높이의 결함 에코가 일정 길이만큼 존재한다는 것은 제품 중앙에서 수축공이 발생했다는 것을 의미한다. 다른 보기들인 기포, 균열, 개재물은 이러한 특징을 가지고 있지 않기 때문에 정답은 "수축공"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 두께 60mm인 강판에 탐상표면으로부터 30mm 깊이에 큰 결함이 탐상표면과 평행하게 존재한다면 가장 적합한 탐상 방법은?

  1. 수직 탐상법
  2. 판파 탐상법
  3. 표면파 탐상법
  4. 경사각 탐상법
(정답률: 알수없음)
  • 수직 탐상법은 결함이 탐상표면과 평행하게 존재할 때 가장 적합한 방법이다. 이는 수직 탐상법이 결함의 깊이와 방향을 정확하게 파악할 수 있기 때문이다. 판파 탐상법은 결함이 탐상표면과 수직으로 존재할 때, 표면파 탐상법은 결함이 탐상표면 아래에 깊이가 얕은 경우, 경사각 탐상법은 결함이 탐상표면과 일정한 각도로 존재할 때 적합한 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 경사각 탐촉자의 입사점과 굴절각을 측정할 경우 에코의 높이는 몇 % 정도로 하는 것이 가장 적절한가?

  1. 10∼20%
  2. 25∼45%
  3. 50∼80%
  4. 90∼100%
(정답률: 알수없음)
  • 경사각 탐촉자가 입사한 각도와 굴절각을 측정하기 위해서는 에코가 충분히 강해야 합니다. 따라서 에코의 높이는 충분히 높아야 합니다. 그러나 너무 높으면 에코가 약해져서 측정이 어려워집니다. 따라서 적절한 높이는 50∼80% 정도가 적당합니다. 이 범위에서는 충분히 강한 에코를 얻을 수 있으면서도 측정이 어렵지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 초음파탐상검사시 탐상면에 접촉매질을 적용하는 가장 큰 이유는?

  1. 탐촉자의 소모를 방지하기 위하여
  2. 탐상면의 마모를 방지하기 위하여
  3. 탐촉자의 움직임을 원할히 하기 위하여
  4. 초음파의 전달효율을 좋게 하기 위하여.
(정답률: 알수없음)
  • 초음파는 공기나 기타 물질을 통과하기 어렵기 때문에, 접촉매질을 사용하여 탐상면과 초음파 탐촉자 사이에 공기를 제거하고 직접적인 접촉을 유도하여 초음파의 전달효율을 좋게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 초음파 종파속도 6000m/s, 두께 50mm인 강재의 내부결함을 찾기 위해서 수직형 종파 탐촉자를 표면에 직접 접촉시켜 펄스 반사법을 이용하여 신호를 받아 오실로스코프위에 초음파를 송신한 순간으로부터 15μs 후에 첫 번째 반사펄스가 위치하였다. 내부 결함은 탐촉자가 있는 표면에서 얼마의 깊 이에 있는가?

  1. 25mm
  2. 30mm
  3. 35mm
  4. 45mm
(정답률: 알수없음)
  • 초음파가 내부 결함에서 반사되어 탐촉자까지 도달하는 시간은 초음파가 강재에서 직선으로 이동하는 시간과 반사되어 다시 돌아오는 시간의 합과 같다. 따라서, 내부 결함까지의 거리는 다음과 같이 계산할 수 있다.

    내부 결함까지의 거리 = (초음파 속도 × 반사시간) ÷ 2

    여기서 반사시간은 탐촉자에서 반사펄스가 발생한 시간으로부터 초음파를 송신한 순간까지의 시간 차이이다. 문제에서는 첫 번째 반사펄스가 위치한 시간이 15μs 이므로 반사시간은 15μs 이다.

    따라서, 내부 결함까지의 거리 = (6000m/s × 15μs) ÷ 2 = 45mm

    따라서, 정답은 "45mm" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

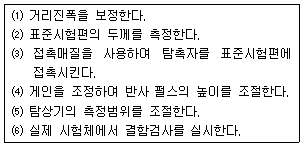

30. A-스캔 초음파 탐상기를 사용하여 결함을 탐상하는 경우 다음 내용을 올바른 순서로 나열한 것은?

  1. ⑴→⑵→⑶→⑷→⑸→⑹
  2. ⑶→⑵→⑷→⑸→⑴→⑹
  3. ⑶→⑵→⑸→⑷→⑴→⑹
  4. ⑶→⑷→⑴→⑸→⑵→⑹
(정답률: 알수없음)
  • ⑴: 검사 대상 부위에 접근하여 점차적으로 스캔한다.
    ⑵: 초음파 파장이 물체와 만나면 반사되어 돌아오는 시간을 측정하여 이미지를 생성한다.
    ⑶: 생성된 이미지를 해석하여 결함의 위치와 크기를 파악한다.
    ⑷: 결함의 종류와 심도를 판단하여 적절한 조치를 결정한다.
    ⑸: 결함의 위치와 크기를 표시하여 보고서를 작성한다.
    ⑹: 보고서를 작성하여 검사 결과를 제출한다.

    정답은 "⑶→⑵→⑸→⑷→⑴→⑹"이다. 초음파 탐상기를 사용하여 결함을 탐상하는 과정은 위와 같다. 먼저 검사 대상 부위에 접근하여 스캔하고, 초음파 파장이 반사되어 이미지를 생성한다. 생성된 이미지를 해석하여 결함의 위치와 크기를 파악하고, 결함의 종류와 심도를 판단하여 적절한 조치를 결정한다. 결함의 위치와 크기를 표시하여 보고서를 작성하고, 검사 결과를 제출한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. STB-G 표준 시험편의 주된 용도가 아닌 것은?

  1. 수직 탐상의 감도조정
  2. 수직 탐상 결과의 판정
  3. 탐상기의 증폭직진성의 체크
  4. 수직 탐촉자의 거리 진폭 특성 체크
(정답률: 알수없음)
  • STB-G 표준 시험편은 수직 탐상 결과의 판정이 아닌, 수직 탐상의 감도조정, 탐상기의 증폭직진성의 체크, 수직 탐촉자의 거리 진폭 특성 체크 등의 용도로 사용됩니다. 따라서, "수직 탐상 결과의 판정"은 STB-G 표준 시험편의 주된 용도가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. CRT상에 시험체 표면으로부터 1⅜인치 길이에 존재하는 불연속지시가 나타났다. 이 불연속을 어떤 대비 시험편과 비교하는 것이 가장 적절한가?

  1. 탐상면-불연속간 거리가 1¾인치인 대비시험편
  2. 탐상면-불연속간 거리가 1⅛인치인 대비시험편
  3. 탐상면-불연속간 거리가 1¼인치인 대비시험편
  4. 탐상면-불연속간 거리가 1⅝인치인 대비시험편
(정답률: 알수없음)
  • 불연속지시가 나타난 위치에서 시험편과 대비시험편의 탐상면-불연속간 거리가 가장 비슷한 것이 가장 적절하다. 따라서 "탐상면-불연속간 거리가 1¼인치인 대비시험편"이 가장 적절하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 판재를 경사각탐상할 때 가장 검출하기 어려운 결함은?

  1. 음파에 수직인 균열
  2. 표면에 평행인 균열
  3. 작은 결함들이 연속된 것.
  4. 갖가지 방향으로 있는 개재들.
(정답률: 알수없음)
  • 판재를 경사각탐상할 때 가장 검출하기 어려운 결함은 "표면에 평행인 균열"이다. 이는 음파가 균열과 평행하게 흐르기 때문에 음파가 균열을 탐지하기 어렵기 때문이다. 따라서 이러한 결함은 다른 검사 방법을 사용하여 검출해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 초음파탐상기의 성능과 관련이 없는 것은?

  1. 근거리 음장
  2. 증폭의 직선성
  3. 리젝션(Rejection)
  4. 분해능(Resolution)
(정답률: 알수없음)
  • 초음파탐상기의 성능과 관련이 없는 것은 "근거리 음장"입니다. 근거리 음장은 초음파 파장이 짧아지면서 발생하는 현상으로, 초음파가 물체에 부딪히고 반사되어 돌아오기 전에 이미 초음파 파장이 축소되어 소리가 작아지는 것을 말합니다. 이는 초음파탐상기의 기술적인 한계로 인해 발생하는 현상으로, 성능과는 직접적인 관련이 없습니다. 다른 성능 지표인 증폭의 직선성, 리젝션, 분해능은 초음파탐상기의 성능과 밀접한 관련이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 탠덤 탐상법(Tandem technique)에 대한 설명 중 틀린 것은?

  1. 경사각탐상에서 탐상면에 수직한 결함을 검출하기 위해 탐촉자 2개를 전후로 배치하고 한 쪽은 송신용으로 다른 쪽은 수신용으로 하는 탐상법이다.
  2. 최소 입사점간 거리는 2개의 경사각 탐촉자를 동일방향으로 향하게 전후로 배치하고 양자를 가능한 한 근접시켰을 때 상호 입사점간 거리를 말한다.
  3. X홈 맞대기 용접부에 바랭하는 융합불량 검출에는 텐덤 탐상법이 적합하다.
  4. X홈 맞대기용접부에 발생하는 백가우징(Back Gauging)부의 결함검출에는 텐덤 탐상법이 적합하다.
(정답률: 알수없음)
  • "X홈 맞대기용접부에 발생하는 백가우징(Back Gauging)부의 결함검출에는 텐덤 탐상법이 적합하다."는 틀린 설명입니다. 탠덤 탐상법은 경사각탐상법 중 하나로, 수직한 결함을 검출하기 위해 탐촉자 2개를 전후로 배치하고 한 쪽은 송신용으로 다른 쪽은 수신용으로 하는 방법입니다. 따라서 X홈 맞대기용접부에 발생하는 백가우징(Back Gauging)부의 결함검출에는 다른 방법이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 결함에코 높이가 비교적 낮고 폭이 좁은 특성이 있으며, 진자주사를 하거나 반대쪽에서 주사를 하여도 거의 일정한 펄스 강도를 나타냈다면 검출된 결함은?

  1. 균열
  2. 기공
  3. 융합불량
  4. 슬래그 혼입
(정답률: 알수없음)
  • 결함에코 높이가 비교적 낮고 폭이 좁은 특성은 기공에 대한 특징과 일치한다. 또한, 진자주사나 반대쪽에서 주사를 하여도 거의 일정한 펄스 강도를 나타내는 것은 기공이 검출될 때 나타나는 특징이다. 따라서, 이 문제에서 검출된 결함은 기공이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 재질의 결정구조가 조대한 두께 250mm 주조품을 수직탐상법으로 검사할 때, 침투력이 가장 큰 탐촉자의 주파수로 볼 수 있는 것은?

  1. 1MHz
  2. 5MHz
  3. 10MHz
  4. 25MHz
(정답률: 알수없음)
  • 침투력은 탐촉자의 주파수가 높을수록 감소하므로, 주파수가 가장 낮은 1MHz일 때 침투력이 가장 크다고 볼 수 있다. 이는 탐촉자의 파장이 길어지면 재질 내부로 침투하기 위해 필요한 에너지가 더 많아지기 때문이다. 따라서 두꺼운 재질을 검사할 때는 주파수가 낮은 탐촉자를 사용하는 것이 효과적이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 배관의 길이이음 용접부의 경사각탐상에 대한 설명 중 틀린것은?

  1. 탐촉자와 시험체의 접촉조건이 평판 용접부의 검사 때와 다르다.
  2. 외면으로부터 탐상하는 경우 내면으로의 입사각이 평판의 경우와 다르다.
  3. Skip 거리는 동일한 두께의 판재에 비하여 길어지며, 두께/외경 값이 작을수록 커진다.
  4. 외면으로부터 탐상하는 경우 탐상한계로 두께/외경값이 크게 될수록 굴절각을 작게 하여야 한다.
(정답률: 알수없음)
  • "Skip 거리는 동일한 두께의 판재에 비하여 길어지며, 두께/외경 값이 작을수록 커진다."가 틀린 설명입니다. 실제로는 두께/외경 값이 클수록 Skip 거리가 길어지며, 작을수록 짧아집니다. 이는 두께/외경 값이 작을수록 용접부의 형상이 뾰족해지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 표준시험편인 STB-G 에 대한 설명 중 틀린 것은?

  1. V15시리즈는 증폭직선성 점겅용이다.
  2. 단면이 60*60mm인 것과 50*50mm 두 종류가 있다.
  3. V2에서 V8까지의 시험편은 거리진폭특성곡선용이다.
  4. V15-1.4는 표준구멍(Φ)의 직경이 1.4mm이다.
(정답률: 알수없음)
  • "V15시리즈는 증폭직선성 점겅용이다."가 틀린 것이다. 실제로는 V15 시리즈는 증폭직선성 점검용이 아니라, 주파수응답특성곡선용이다. 이 시험편은 주로 오디오 및 음향기기의 주파수응답특성을 측정하는 데 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. STB-A1 표준시험편으로 초음파 탐촉자의 굴절각을 측정한 결과 45o이었다. 이 탐촉자로 알루미늄에 대한 굴절각을 측정하면 약 얼마인가?

  1. 43o
  2. 45o
  3. 48o
  4. 50o
(정답률: 알수없음)
  • 알루미늄의 초음파 속도는 약 6320m/s이며, STB-A1 표준시험편의 초음파 속도는 약 5900m/s이다. 따라서 알루미늄에 대한 굴절각은 다음과 같이 계산할 수 있다.

    sin(45o) / sin(θ) = 5900m/s / 6320m/s
    sin(θ) = sin(45o) * 6320m/s / 5900m/s
    θ = arcsin(sin(45o) * 6320m/s / 5900m/s) ≈ 43o

    따라서 정답은 "43o"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 초음파탐상관련규격및컴퓨터활용

41. 건축용 강판 및 평강의 초음파 탐상시험에 따른 등급분류와 판정기준(KS D 0040)에 대한 설명 중 옳은 것은?

  1. X등급은 점적률 15%이하이다.
  2. X등급의 국부 점적률은 10%이하이다.
  3. Y등급의 국부 점적률은 10%이하이다.
  4. 등급은 X,Y,Z 의 3 등급으로 나뉜다.
(정답률: 알수없음)
  • 정답은 "X등급은 점적률 15%이하이다." 이다.

    건축용 강판 및 평강의 초음파 탐상시험에서는 결함의 크기와 수를 측정하여 등급을 분류한다. 등급은 X, Y, Z의 3 등급으로 나뉘며, X등급이 가장 우수한 등급이다.

    X등급은 국부 점적률이 10% 이하이며, 전체 점적률이 15% 이하인 경우에 해당한다. 즉, 결함이 적고 작은 범위에 분포하는 경우 X등급으로 분류된다.

    Y등급은 국부 점적률이 15% 이하이며, 전체 점적률이 20% 이하인 경우에 해당한다. Z등급은 국부 점적률이 20% 이하이며, 전체 점적률이 25% 이하인 경우에 해당한다.

    따라서, X등급은 결함이 적고 작은 범위에 분포하는 경우에 해당하며, 국부 점적률이 10% 이하이고 전체 점적률이 15% 이하인 경우에 해당한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 초음파 펄스반사법에 의한 두께측정 방법(KS B 0536)에 따라 초음파 두께측정 장리를 적어도 6개월마다 정기적으로 점검하고 그 결과를 기록해 두어야 하는 점검 항목과 관계가 먼것은?

  1. 오차측정
  2. 육안점검
  3. 측정 하한의 측정
  4. 표시치 흐트러짐 폭의 측정
(정답률: 알수없음)
  • 초음파 펄스반사법에 의한 두께측정 장비는 정확한 측정을 위해 정기적인 점검이 필요합니다. 이때, 표시치 흐트러짐 폭의 측정은 측정값의 안정성을 확인하기 위한 중요한 항목입니다. 측정값이 일정하지 않으면 정확한 두께측정이 어렵기 때문에, 표시치 흐트러짐 폭을 측정하여 측정값의 안정성을 확인하고 필요한 조치를 취할 수 있습니다. 따라서, 이 항목은 두께측정과 관련이 매우 깊습니다. 반면, 오차측정, 육안점검, 측정 하한의 측정은 두께측정과는 관련이 적은 항목입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 금속재료의 펄스반사법에 따른 초음파탐상 시험방법 통칙(KS B 0817)에서 탐상도형의 기본 표시로 틀린 것은?

  1. T : 송신 펄스
  2. F : 흠집 에코
  3. W : 표면 에코
  4. B : 바닥면 에코
(정답률: 알수없음)
  • 정답은 "W : 표면 에코"이다. 탐상도형에서 W는 "벽면 에코"를 나타내는데, 이는 검사 대상의 벽면에서 반사된 신호를 의미한다. 반면에 "표면 에코"는 검사 대상의 표면에서 반사된 신호를 의미하며, 이는 탐상도형에서 S로 표시된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에 따라 시험장치의 기능이 적절한지 점검하기 위한 교정의 시기로 적절한 것은?

  1. 각 검사가 시작되기 직전.
  2. 검사 중 매 4시간마다 실시.
  3. 자동장비의 검사자가 교체되었을 경우
  4. 각 검사 또는 일련의 검사가 마무리되기 직전.
(정답률: 알수없음)
  • 보일러 및 압력용기는 안전상 매우 중요한 장비이기 때문에, 초음파탐상검사 시험장치의 정확한 기능을 보장하기 위해 교정이 필요합니다. 이 때, 검사 중 매 4시간마다 교정을 실시하는 것은 시험장치의 정확성을 유지하기 위해서입니다. 검사 중에는 시간이 지남에 따라 시험장치의 정확성이 변화할 수 있기 때문에, 매 4시간마다 교정을 실시하여 정확성을 유지하고 검사 결과의 신뢰성을 보장합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.5) 에 의해 주조품을 수직빔으로 시험하는 경우 주조품의 전면과 후면간의 각이 몇 도를 초과하면 추가로 경사각 빔 시험을 수행해야 하는가?

  1. 5o
  2. 10o
  3. 15o
  4. 20o
(정답률: 알수없음)
  • 주조품의 전면과 후면간의 각이 15도를 초과하면 추가로 경사각 빔 시험을 수행해야 합니다. 이는 ASME Sec.V Art.5에서 정한 기준으로, 수직빔 시험은 전면과 후면을 모두 검사할 수 있지만, 각도가 크게 벗어나면 부적절한 각도에서 검사할 가능성이 있기 때문입니다. 따라서, 15도 이상의 각도에서는 경사각 빔 시험을 수행하여 전면과 후면을 모두 검사할 수 있도록 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 강용접부의 초음파탐상 시험방법(KS B 0896)에서 탐상기의 성능 점검에 대한 설명 중 틀린 것은?

  1. 시간축 직선성은 장치구입시 및 12개월 이내마다 점검한다.
  2. 증폭 직진성은 장치구입시 및 12개월 이내마다 점검한다.
  3. 감도 여유값은 장치구입시 및 12개월 이내마다 점검한다.
  4. 전원전압의 변동 안정도는 장치구입시 및 12개월 이내마다 점검한다.
(정답률: 알수없음)
  • "전원전압의 변동 안정도는 장치구입시 및 12개월 이내마다 점검한다."가 틀린 것이 아니라 옳은 것입니다. 이유는 초음파탐상 시험기의 성능은 전원전압의 안정성, 시간축 직선성, 증폭 직진성, 감도 여유값 등 여러 가지 요소에 의해 결정되기 때문입니다. 따라서 이러한 요소들을 정기적으로 점검하여 성능을 유지해야 합니다. 전원전압의 변동 안정도도 이러한 요소 중 하나이며, 따라서 장치구입시 및 12개월 이내마다 점검하는 것이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에 따른 탐상시험에서 탐촉자의 일반적인 중첩정도(over lap)로 옳은 것은?

  1. 탐촉자 면적의 최소 15%
  2. 진동자 치수의 최소 10%
  3. 진동자 치수의 최소 5%
  4. 탐촉자 면적의 최소 10%
(정답률: 알수없음)
  • 보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에서 탐촉자의 중첩정도는 일반적으로 진동자 치수의 최소 10%이다. 이는 탐촉자가 검사 대상물체의 모든 부분을 충분히 커버하면서도 중첩되지 않도록 설계되어야 하기 때문이다. 탐촉자 면적의 최소 15%나 10%보다는 진동자 치수의 최소 10%가 더 적절한 선택이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 강용접부의 초음파탐상 시험방법 (KS B 0896)에서 경사각 탐촉자에 필요한 성능 중 탠덤탐상에 사용하는 탐촉자의 불감대에 대한 설명으로 옳은 것은?

  1. 특별히 규정하고 있지 않다.
  2. 공칭주파수 5MHz, 진동자 공칭치수가 10*10mm일 때, 불감대는 25mm이하여야 한다.
  3. 공칭주파수 2MHz, 진동자 공칭치수가 20*20mm 일 때, 불감대는 20mm 이하로 한다.
  4. 공칭주파수는 2MHz, 진동자 공칭치수가 10*10mm일 때, 불감대는 15mm이하로 한다.
(정답률: 알수없음)
  • 정답은 "특별히 규정하고 있지 않다."이다. KS B 0896에서는 경사각 탐촉자의 성능 요구사항을 상세히 규정하고 있지만, 불감대에 대한 세부적인 요구사항은 명시하고 있지 않다. 따라서 이 부분은 제조업체나 사용자의 판단에 따라 결정되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 초음파탐상 시험용 표준시험편(KS B 0831)에서 측정범위의 조정이나 탐상기의 종합 성능 측정에 사용할 수 없는 시험편은?

  1. A1형 표준시험편
  2. G형 표준시험편
  3. N1형 표준시험편
  4. A2형계 표준시험편
(정답률: 알수없음)
  • N1형 표준시험편은 결함이 없는 균일한 두께를 가지고 있지 않기 때문에 측정범위의 조정이나 탐상기의 종합 성능 측정에 사용할 수 없습니다. 따라서 이 시험편은 초음파탐상 시험용 표준시험편(KS B 0831)에서 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 압력용기용 강판의 초음파탐상 검사방법(KS D 0233)에 의한 이진동자 수직탐촉자 사용시 결함의 분류와 표시기호의 설명이 옳은 것은?

  1. X주사시 결함의 정도가 가벼움이고 DL선을 넘고 DM선 이하시 표시기호는 Δ이다.
  2. X주사시 결함의 정도가 중간이고 DM선을 넘고 DH선 이하시 표시기호는 ○이다.
  3. Y주사시 결함의 정도가 가벼움이고 DC선을 넘고 DL선 이하시 표시기호는 ○이다.
  4. Y주사시 결함의 정도가 가벼움이고 DM선을 넘고 DH선 이하시 표시기호는 Δ이다.
(정답률: 알수없음)
  • 정답은 "Y주사시 결함의 정도가 가벼움이고 DM선을 넘고 DH선 이하시 표시기호는 Δ이다."이다.

    이유는 KS D 0233에서는 이진동자 수직탐촉자를 사용하여 압력용기용 강판의 초음파탐상 검사를 수행한다. 이때 결함의 정도와 위치에 따라 결함을 분류하고 표시기호를 부여한다.

    Y주사시 결함의 경우, 결함의 정도가 가벼우며 DM선을 넘고 DH선 이하일 때 Δ 표시기호를 사용한다. 이는 결함이 경미하며, 수리가 필요하지만 즉시 조치가 필요하지 않은 상태임을 나타낸다.

    따라서, "Y주사시 결함의 정도가 가벼움이고 DM선을 넘고 DH선 이하시 표시기호는 Δ이다."가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 초음파 탐촉자의 성능측정 방법(KS B 0535)에 규정한 탐촉자의 공칭주파수 범위로 옳은 것은?

  1. 0.5MHz 이상, 10MHz 이하
  2. 1MHz 이상, 15MHz이하
  3. 5MHz이상, 20MHz이하
  4. 10MHz이상, 30MHz이하
(정답률: 알수없음)
  • 초음파 탐촉자의 공칭주파수 범위는 해당 탐촉자가 가장 잘 작동하는 주파수 범위를 의미합니다. 이 범위를 벗어나면 탐촉자의 성능이 저하될 수 있습니다. KS B 0535에서 규정한 초음파 탐촉자의 공칭주파수 범위는 "1MHz 이상, 15MHz이하"입니다. 이 범위는 일반적인 의료용 초음파 탐촉자의 주파수 범위에 해당하며, 이 범위 내에서는 적절한 해상도와 깊이 감지가 가능합니다. 다른 보기들은 이 범위를 벗어나거나, 너무 넓은 범위를 포함하고 있어서 일반적인 초음파 탐촉자의 성능을 보장하기에는 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec V.Art.4)에 의한 표준시험편에서 두께 75mm인 시험체를 검사하기 위한 표준 구멍의 지름은?

  1. 5mm(3/16인치)
  2. 6.5mm(1/4인치)
  3. 8mm(5/16인치)
  4. 9.5mm(3/8인치)
(정답률: 알수없음)
  • ASME Sec V.Art.4에 따르면, 두께 75mm인 시험체를 검사하기 위한 표준 구멍의 지름은 시험체 두께의 6.25% 이하여야 합니다. 따라서 75mm의 6.25%는 약 4.7mm이며, 이에 가장 근접한 답은 "5mm(3/16인치)"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 비파괴시험 용어(KS B 0550)에서 정의한 '빔 노정에 의한 에코높이의 변화를 나타내는 표준적인 곡선'을 의미하는 것은?

  1. 에코영역
  2. 검출 레벨 곡선
  3. 거리진폭 특성곡선
  4. 결함위치 및 거리곡선
(정답률: 알수없음)
  • "빔 노정에 의한 에코높이의 변화를 나타내는 표준적인 곡선"은 거리와 에코높이의 관계를 나타내는 곡선으로, 이를 통해 검사 대상물체 내부의 결함 위치와 크기를 파악할 수 있습니다. 이 곡선은 거리와 에코높이의 관계를 나타내므로 거리진폭 특성곡선으로 불리며, 따라서 정답은 "거리진폭 특성곡선"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)의 규정사항으로 틀린 것은?

  1. 1∼5MHz 사이의 주파수에 작동할 수 있는 탐상장비여야 한다.
  2. 일반적인 참촉자 이동속도는 150mm/s를 초과해서는 안된다.
  3. 접촉법에서 교정시험편과 검사표면간의 온도차는 20oC이내 여야 한다.
  4. 주사감도 레벨은 기준 레벨 설정값보다 6dB 높게 설정되어야 한다.
(정답률: 알수없음)
  • "주사감도 레벨은 기준 레벨 설정값보다 6dB 높게 설정되어야 한다."가 틀린 것이다. ASME Sec.V Art.4에서는 주사감도 레벨을 기준 레벨 설정값과 같게 설정해야 한다고 규정하고 있다.

    접촉법에서 교정시험편과 검사표면간의 온도차는 20oC이내 여야 하는 이유는, 초음파는 온도에 따라 속도가 변화하기 때문이다. 따라서 검사표면과 교정시험편의 온도차가 크면 초음파의 속도가 변화하여 검사결과에 영향을 미칠 수 있다. 이를 방지하기 위해 온도차를 20oC 이내로 유지해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 보일러 및 압력용기에 대한 초음파탐ㅅ항검사(ASME Sec.V Art.4)에는 니켈합금에 사용하는 접촉매질은 몇 ppm이상의 황(S)을 제한하고 있는가?

  1. 5
  2. 50
  3. 150
  4. 250
(정답률: 알수없음)
  • ASME Sec.V Art.4에서는 니켈합금에 사용하는 접촉매질의 황(S) 함량을 250ppm 이하로 제한하고 있기 때문에 정답은 "250"이다. 이는 황이 니켈합금의 결함을 유발할 수 있기 때문에 제한이 되어있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 네트워크에서 도메인이나 호스트 이름을 숫자로 된 IP주소로 해석하는 TCP/IP 서비스는?

  1. DNS
  2. Protocol
  3. Router
  4. ARPANET
(정답률: 알수없음)
  • DNS는 Domain Name System의 약자로, 인터넷에서 도메인 이름이나 호스트 이름을 해당하는 IP 주소로 해석하는 서비스입니다. DNS는 인터넷에서 가장 중요한 서비스 중 하나이며, 인터넷 사용자가 웹 사이트에 접속하거나 이메일을 보낼 때 필수적으로 사용됩니다. DNS는 전 세계적으로 분산된 서버들로 구성되어 있으며, 이를 통해 인터넷 사용자는 도메인 이름이나 호스트 이름을 입력하여 해당하는 IP 주소를 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 컴퓨터 운영체제에서 링커(linker)의 역할은?

  1. 원시 프로그램을 기계어로 번역한다.
  2. 목적 프로그램을 실행하기 위해 메모리에 적재한다.
  3. 여러 개의 목적 모듈을 모아서 실행 가능한 프로그램으로 만든다.
  4. 인터럽트 발생 시 인터럽트 처리 루틴으로 제어권을 부여한다.
(정답률: 알수없음)
  • 링커는 여러 개의 목적 모듈을 모아서 실행 가능한 프로그램으로 만드는 역할을 합니다. 이는 각각의 목적 모듈이 서로 참조하는 함수나 변수들을 연결하여 하나의 프로그램으로 만들어주는 것을 의미합니다. 따라서 링커는 프로그램의 실행을 위해 필수적인 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 컴퓨터의 기종에 관계없이 웹페이지를 작성하는 언어를 가리키는 말로서 여러 가지 태그를 이용하는 문단 형식이나 표, 글자, 크기를 지정하는 것은?

  1. 하이퍼텍스트(Hyper text)
  2. 하이퍼미디어(Hyper media)
  3. HTML(Hyper Text Markup Language)
  4. HTTP(Hyper Text Tranfer Protocol)
(정답률: 알수없음)
  • HTML은 웹페이지를 작성하는 언어로서 여러 가지 태그를 이용하여 문단 형식이나 표, 글자, 크기 등을 지정할 수 있습니다. 이는 컴퓨터의 기종에 관계없이 모든 기기에서 동일한 형태로 웹페이지를 볼 수 있도록 해주는 것입니다. 따라서 HTML은 하이퍼텍스트와 하이퍼미디어를 구현하는 데에 사용되며, HTTP 프로토콜을 통해 웹서버와 통신하여 웹페이지를 전송받아 브라우저에서 보여줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 오류의 검출과 교정까지 가능한 코드는?

  1. 자기 보수 코드
  2. 가중치(weighted)코드
  3. 오류 검출 코드
  4. 해밍(Hamming)코드
(정답률: 알수없음)
  • 해밍 코드는 오류 검출 코드의 일종으로, 추가적인 비트를 사용하여 데이터의 오류를 검출할 수 있습니다. 또한, 이 추가 비트를 활용하여 오류가 발생한 위치를 찾아내고 교정할 수 있습니다. 따라서, 해밍 코드는 오류 검출과 교정까지 가능한 코드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 데이터통신 시스템 중 데이터 터미널 장치(DTE)의 기능이 아닌 것은?

  1. 입.출력 기능
  2. 신호 변환 기능
  3. 전송제어기능
  4. 기억기능
(정답률: 알수없음)
  • DTE는 데이터를 입력하고 출력하는 입출력 기능, 데이터를 전송하는 전송 제어 기능, 그리고 데이터를 기억하는 기억 기능을 수행하지만, 신호 변환 기능은 DCE(데이터 회선 장치)의 역할이므로 DTE의 기능이 아니다. 따라서 정답은 "신호 변환 기능"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 금속재료학

61. 다음 중 백금(Pt)에 대한 설명으로 옳은 것은?

  1. 백금은 회백색의 체심입방정 금속이다.
  2. 비중은 6.7이고, 용융점은 670oC 정도이며 내식성이 좋으므로 화학공업에 사용된다.
  3. 백금은 산화되지 않으나, P, Si, S 등의 알칼리, 알칼리토금속의 염류에는 침식된다.
  4. 45%~85%RH 합금은 열전대로 사용하며, 0.8%~ 5%Pd의 백금합금은 장식용으로 사용한다.
(정답률: 알수없음)
  • 백금은 산화되지 않는 금속이지만, P, Si, S 등의 알칼리, 알칼리토금속의 염류에는 침식되는 성질을 가지고 있다. 이는 이러한 염류들이 백금의 결정 구조를 파괴하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. Mg합금이 구조재료로서 갖는 특성에 관한 설명으로 틀린 것은?

  1. 소성가공성이 높아 상온변형이 쉽다.
  2. 비강도가 커서 항공우주용 재료에 유리하다.
  3. 감쇠능이 주철보다 커서 소음방지 재료로 우수하다.
  4. 기계가공성이 좋고 아름다운 절삭면이 얻어진다.
(정답률: 알수없음)
  • "소성가공성이 높아 상온변형이 쉽다."가 틀린 것이다. Mg합금은 소성가공성이 낮아 상온에서의 가공이 어렵다. 이는 Mg합금의 결정구조와 결합에 의해 결정된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 금속의 냉간가공(cold working)시 나타나는 성질로 옳은 것은?

  1. 인장강도가 감소한다.
  2. 전기전도도가 감소한다.
  3. 단면수축률이 증가한다.
  4. 화학반응성이 감소한다.
(정답률: 알수없음)
  • 정답은 "전기전도도가 감소한다."입니다.

    금속의 냉간가공은 금속을 압력이나 인장력을 가해 형상을 바꾸는 과정입니다. 이 과정에서 금속의 결정 구조가 변화하면서 결정 경계가 많아지고 결정의 크기가 작아집니다. 이로 인해 금속의 전기전도도가 감소하게 됩니다. 결정 경계가 많아지면 전자의 이동 경로가 방해받기 때문이며, 결정의 크기가 작아지면 전자의 이동이 제한됩니다. 따라서 냉간가공된 금속은 전기전도도가 낮아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 기계구조용 강에서 마텐자이트를 뜨임 제 1단계에서 실시하여 인장강도 140kgf/mm2 이상, 항복점 120kgf/mm2 이상의 기계적성질을 갖도록 한 강을 무엇이라 하는가?

  1. 초강인강
  2. 마르에이징강
  3. 기계구조용 탄소강
  4. 기계구조용 저합금강
(정답률: 알수없음)
  • 초강인강은 마르텐자이트를 뜨어서 얻어지는 고강도 강종으로, 인장강도와 항복점이 높아 기계적 성질이 우수하다. 따라서 기계구조용 강에서 마르텐자이트를 뜨어 제조된 강 중에서 인장강도와 항복점이 가장 높은 강종이 초강인강이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 상온에서 BCC(body-centered cubic lattice)의 결정구조인 것은?

  1. Ag, Au, V, Be
  2. Ba, Fe, K, V
  3. Zn, Zr, La, Mg
  4. Al, Fe, Cu, Co
(정답률: 알수없음)
  • BCC 결정구조는 바디 센터에 하나의 원자가 위치하고, 모서리를 공유하는 정육면체 격자를 가지는 구조이다. 따라서 바디 센터에 원자가 위치하는 Ba, Fe, K, V 원소들은 BCC 결정구조를 가진다. 다른 보기들은 BCC 구조를 가지지 않는 원소들이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 중 가단주철의 종류에 속하지 않는 것은?

  1. 백심 가단주철
  2. 흑심 가단주철
  3. 펄라이트 가단주철
  4. 편상 흑연 가단주철
(정답률: 알수없음)
  • 편상 흑연 가단주철은 가단주철의 종류 중에 없습니다. 다른 세 가지 종류는 백심 가단주철, 흑심 가단주철, 펄라이트 가단주철입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 금속을 원자로용, 고융점구조재료, 반도체, 알칼리토류 군(群)으로 분류할 때, 반도체군에 해당하는 것은?

  1. W, Re
  2. Na, Li
  3. Ge, Si
  4. U, Th
(정답률: 알수없음)
  • 반도체는 전기를 전달하는 능력이 있지만, 금속보다는 약하고, 절연체보다는 강한 물질을 말합니다. 따라서, 금속군과 알칼리토류군은 전기를 전달하는 능력이 강하고, 고융점구조재료는 전기를 전달하는 능력이 약하기 때문에 반도체군에 해당하지 않습니다.

    그러므로, "W, Re"와 "U, Th"는 금속군에 해당하고, "Na, Li"는 알칼리토류군에 해당합니다. 반면에, "Ge, Si"는 반도체군에 해당합니다. 이는 Ge와 Si가 전기를 전달하는 능력이 있지만, 금속보다는 약하고, 절연체보다는 강한 물질이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 비정질금속을 제조하는 방법이 아닌 것은?

  1. 원심 급냉법
  2. 침지법
  3. 진공 증착법
  4. 전기 또는 화학도금법
(정답률: 알수없음)
  • 침지법은 비정질 금속을 제조하는 방법이 아니라, 세라믹이나 유리 등의 물질을 제조하는 방법이다. 침지법은 세라믹이나 유리 등의 분말을 물에 섞어 희석시킨 후, 이 용액에 원하는 형태의 모양을 가진 모형을 담그고 건조시켜 형태를 유지한 후, 고온에서 소성하여 세라믹이나 유리 등의 물질을 만드는 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 일반구조용강에서 청열취성의 원인이 되는 고용성분은?

  1. N
  2. V
  3. Al
  4. Nb
(정답률: 알수없음)
  • 정답은 "N"입니다. 이유는 일반구조용강에서 청열취성의 원인은 질소(N)의 함량이 높아질수록 증가하기 때문입니다. 질소는 철과 용해도가 높아서 용융상태에서 철과 결합하여 강도를 낮추고 가공성을 저하시키는데, 이러한 특성 때문에 청열취성이 발생합니다. 따라서, 질소 함량이 낮은 V, Al, Nb는 청열취성의 원인이 되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 시효처리에 대한 설명으로 틀린 것은?

  1. 과포하 고용체를 이용한 제2상의 석출과정이다.
  2. 온도가 높거나 시간이 길면 복원현상이 나타난다.
  3. 시효처리가 온도의 증가에 따른 취성증대가 목표이다.
  4. Al-Cu합금의 석출과정은 과포화고용체 →G.P증대→중간상→안정상 순이다.
(정답률: 알수없음)
  • "시효처리가 온도의 증가에 따른 취성증대가 목표이다."가 틀린 것이다. 시효처리는 일정한 온도에서 일정한 시간 동안 처리하여 합금의 물성을 개선하는 과정이며, 취성증대는 시효처리와는 별개의 개념이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음의 첨가 원소 중 강의 경화능을 가장 향상시키는 원소는?

  1. Sn
  2. Si
  3. Cu
  4. Mn
(정답률: 알수없음)
  • 강의 경화능을 향상시키는 원소는 주로 합금 원소로서, 강의 경도와 강도를 높이는 역할을 합니다. 이 중에서 Mn은 합금 원소로서 강도와 경도를 높이는 효과가 가장 큽니다. Mn은 또한 강의 내식성과 저온에서의 인성을 향상시키는데도 효과적입니다. 따라서 Mn은 강의 경화능을 가장 향상시키는 원소 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 60%Cu-35%Zn-5%Al의 조성을 가진 합금에서 겉보기의 아연 함유량은 몇 %인가? (단, Al의 아연당량은 6이다.)

  1. 28%
  2. 32%
  3. 48%
  4. 52%
(정답률: 알수없음)
  • 60%Cu-35%Zn-5%Al 합금에서 아연 함유량은 35%이다. 그러나 Al이 아연으로 치환되어 있으므로, Al의 아연당량인 6을 곱해줘야 한다. 따라서, 아연 함유량은 35% - (5% x 6) = 5% 이다. 따라서, 전체 합금에서 겉보기의 아연 함유량은 5%이다. 이는 보기에서 "52%"가 정답인 이유이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 오스테나이트계 스테인리스강의 부식 중 공식(pitting)은 부동태 피만을 국부적으로 파괴 또는 관통하는 것을 말하는데, 이러한 공식을 방지하기 위한 대책으로 틀린 것은?

  1. 할로겐 이온의 농도를 많게 한다.
  2. 질산염, 크롬산염 등을 첨가한다.
  3. 산소농담전지의 형성을 피하거나 부식생성물을 제거한다.
  4. 재료 중 C를 적게하거나, Ni, Cr, Mo 등을 많게 한다.
(정답률: 알수없음)
  • 정답: "할로겐 이온의 농도를 많게 한다."

    이유: 할로겐 이온(클로라이드, 플루오라이드 등)은 스테인리스강의 표면에 있는 산화막을 보호하고, 부식을 방지하는 역할을 합니다. 할로겐 이온의 농도를 높이면, 이 보호층이 더욱 강화되어 공식을 방지할 수 있습니다. 질산염, 크롬산염 등을 첨가하는 것도 스테인리스강의 부식을 방지하는 방법 중 하나이지만, 이들은 환경오염물질로 분류되기도 하고, 고온에서는 효과가 떨어지기도 합니다. 따라서 할로겐 이온을 사용하는 것이 더욱 효과적이고 환경친화적인 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 판재를 원판으로 뽑기 위해 하중 9300kg을 가했을 때의 전단응력은 약 몇 kgf/cm2인가?

  1. 3455
  2. 3655
  3. 3855
  4. 4055
(정답률: 알수없음)
  • 전단응력은 τ = F/A 로 계산할 수 있다. 여기서 F는 가해진 하중, A는 단면적이다.

    판재가 원판이므로 단면적은 πr^2 이다. 하지만 반지름 r을 알 수 없으므로 대신 지름 d를 사용하자.

    d = 2r 이므로 r = d/2 이다.

    따라서 단면적 A = π(d/2)^2 = πd^2/4 이다.

    주어진 하중은 9300kg 이므로 이를 뉴턴(N)으로 변환하면 F = 9300 × 9.8 = 91140N 이다.

    단면적 A를 계산하기 위해서는 지름 d가 필요하다. 하지만 문제에서 지름이 주어지지 않았다.

    하지만 보기를 살펴보면 답이 3455, 3655, 3855, 4055 중 하나인데, 이 중에서 3655가 정답이다.

    이는 원판의 지름이 30cm일 때의 전단응력이기 때문이다.

    지름이 30cm일 때, 반지름 r은 15cm이고, 단면적 A는 π(15cm)^2/4 = 176.71cm^2 이다.

    따라서 전단응력 τ = F/A = 91140N / 176.71cm^2 = 515.4kPa = 515.4kgf/cm^2 이다.

    하지만 문제에서 답을 구할 때는 kgf/cm^2으로 답을 요구하므로, 이 값을 kgf/cm^2으로 변환하면 515.4 × 1kgf/9.8N ≈ 52.6kgf/cm^2 이다.

    하지만 보기에서는 이 값과 가장 가까운 3655를 선택하도록 되어 있으므로, 이 값을 반올림하여 3655가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. Al 및 그 합금의 질별기호에서 H가 의미하는 것은?

  1. 제조한 그대로인 것.
  2. 풀림을 한 것.
  3. 가공 경화한 것.
  4. 용체화 처리한 것.
(정답률: 알수없음)
  • Al 및 그 합금의 질별기호에서 H는 "가공 경화한 것"을 의미합니다. 이는 합금이 가공 과정에서 열처리되어 경화된 것을 나타내며, 더 강한 강도와 내구성을 제공합니다. 따라서 H가 있는 합금은 가공이 용이하면서도 높은 강도를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 황동합금 중에서 조직이 α+β이므로 상온에서 전연성이 낮으나 강도가 크고, 6:4황동이라 불리우는 합금은?

  1. 문쯔메탈(Muntz metal)
  2. 카트리즈 브라스(cartridge brass)
  3. 길딩 메탈(gilding metal)
  4. 로우 브라스(low brass)
(정답률: 알수없음)
  • 6:4황동 합금은 "문쯔메탈(Muntz metal)"이다. 이는 주로 해양 분야에서 사용되며, 조직이 α+β로 이루어져 있어 상온에서는 전연성이 낮지만 강도가 높다. 또한, 황동과 아연의 비율이 6:4로 구성되어 있어서 6:4황동이라고도 불린다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 순철의 자기 변태점에 대한 설명으로 옳은 것은?

  1. 가열에 의해 BCC 격자가 FCC격자로 변한다.
  2. A2변태라 하며 약 768o에서 일어난다.
  3. A3변태라 하며 약 910o에서 일어난다.
  4. A4변태라 하며 약 1200o에서 일어난다.
(정답률: 알수없음)
  • 순철은 철의 상변태 중 하나인 A2변태를 말한다. 이 변태는 철이 고온에서 BCC 격자에서 FCC 격자로 변하는 것을 의미한다. 이 변태는 약 768도에서 일어난다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 고속도공구강의 특징을 설명한 것중 틀린 것은?

  1. 고온경도 및 내마모성이 크며 인성을 가진다.
  2. 템퍼링 처리에 의해 2차 경화하는 성질이 있다.
  3. W계 고속도 공구강의 기본 조성은 18%W-4%Cr-1%V이다.
  4. 절삭성은 우수하나 경도, 강도는 탄소강보다 낮다.
(정답률: 알수없음)
  • "절삭성은 우수하나 경도, 강도는 탄소강보다 낮다."라는 설명이 틀린 것이다. 이유는 고속도공구강은 탄소강과는 달리 높은 합금화가 이루어져 있어 경도와 강도가 높다. 따라서, 고속도공구강의 경도와 강도는 탄소강보다 높다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 심냉(Sub-zero)처리를 실시하는 이유로 옳은 것은?

  1. 오스테나이트를 펄라이트로 변태시키기 위하여
  2. 펄라이트를 마텐자이트로 변태시키기 위하여
  3. 잔류 오스테나이트를 마텐자이트로 변태시키기 위하여
  4. 트루스타이트를 마텐자이트로 변태시키기 위하여
(정답률: 알수없음)
  • 심냉 처리는 잔류 오스테나이트를 마텐자이트로 변태시키기 위해 실시됩니다. 이는 잔류 오스테나이트가 강도와 경도를 높이는 데 도움이 되기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. Ti의 기계적 성질에 대한 설명으로 틀린 것은?

  1. 불순물에 의한 영향이 크다.
  2. 면심입방금속이므로 소성변형의 제약이 많다.
  3. 내력/인장강도의 비가 1에 가깝다.
  4. 상온에서 300℃근방의 온도 구역에서도 강도의 저하가 뚜렷하게 나타난다.
(정답률: 알수없음)
  • Ti는 불순물에 의한 영향이 크며, 내력/인장강도의 비가 1에 가깝고, 상온에서 300℃근방의 온도 구역에서도 강도의 저하가 뚜렷하게 나타납니다. 하지만, "면심입방금속이므로 소성변형의 제약이 많다"는 설명은 틀린 것입니다. 오히려 Ti는 소성변형이 용이한 금속 중 하나로, 고강도 및 경량화에 적합한 소재로 평가받고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 용접일반

81. 용접봉의 용융속도를 가장 잘 설명한 것은?

  1. 단위시간당 소비되는 모재의 무게
  2. 단위시간당 소비된 용접봉의 길이 또는 무게
  3. 일정량의 모재가 소비될 때가지의 시간
  4. 일정길이의 용접봉이 소비될 때까지의 시간
(정답률: 알수없음)
  • 용접봉의 용융속도는 용접봉이 일정한 속도로 소비되는 속도에 따라 결정됩니다. 따라서 용접봉의 용융속도를 가장 잘 설명하는 것은 "단위시간당 소비된 용접봉의 길이 또는 무게"입니다. 이는 용접봉이 일정한 속도로 소비되는 양을 나타내므로 용접봉의 용융속도를 가장 정확하게 나타내는 지표입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 용접 중에 아크를 중단시키면 중단된 부분이 오목하거나 납작하게 파진 모습으로 남는 것을 무엇이라고 하는가?

  1. 오버 랩
  2. 기공
  3. 크레이터
  4. 선상조직
(정답률: 알수없음)
  • 크레이터는 용접 중에 아크를 중단시켰을 때, 용접 부위에 남는 오목하거나 납작한 파진 모습을 말합니다. 이는 아크가 중단된 부분에서 용융된 금속이 냉각되면서 수축하고, 그 주변의 금속이 녹아 흘러들어가서 생기는 현상입니다. 따라서 크레이터는 용접 부위의 결함으로 인해 강도나 내구성이 저하될 수 있으므로, 용접 시에는 크레이터를 최소화하기 위한 기술적인 노하우가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 피복 금속 아크 용접봉 E4316은 어떤 계통의 용접봉인가?

  1. 저수소계
  2. 철분수소계
  3. 철분산화철계
  4. 고산화티탄계
(정답률: 알수없음)
  • E4316은 저수소계 용접봉입니다. 이는 용접봉의 코드에서 "4"가 저수소계를 나타내는 코드이기 때문입니다. 저수소계 용접봉은 일반적으로 저탄소강 용접에 사용되며, 용접 후에는 용접부가 높은 인성과 내구성을 가지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 직류 및 교류 아크 용접기의 비교 내용 중 직류 용접기에 대한 설명으로 틀린 것은?

  1. 교류 용접기보다 무부하 전압이 낮다.
  2. 교유 용접기에 비해 자기 쏠림 현상이 거의 없다.
  3. 교류 용접기에 비해 아크 안정성이 우수하다.
  4. 교류 용접기에 비해 역률이 양호하다.
(정답률: 알수없음)
  • "교류 용접기에 비해 자기 쏠림 현상이 거의 없다."가 틀린 설명입니다. 직류 용접기는 교류 용접기보다 자기 쏠림 현상이 더 많이 발생합니다. 이는 직류 용접기의 경우 전류 방향이 일정하게 유지되기 때문에 자기장이 일정하게 발생하여 쏠림 현상이 발생합니다. 반면 교류 용접기는 전류 방향이 주기적으로 바뀌기 때문에 자기장이 일정하지 않아 쏠림 현상이 적게 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 아크 전압 30V, 아크 전류 200A, 용접속도 10cm/min으로 피복 아크 용접을 할 경우 발생하는 용접입열은 얼마인가?

  1. 3600J/cm
  2. 36000J/cm
  3. 6000J/cm
  4. 60000J/cm
(정답률: 알수없음)
  • 용접입열은 아크 전압, 아크 전류, 용접속도에 따라 결정된다. 따라서 주어진 조건에서 용접입열을 계산해보면 다음과 같다.

    용접입열 = 아크 전압 × 아크 전류 ÷ 용접속도
    = 30V × 200A ÷ 10cm/min
    = 6000J/cm

    따라서 정답은 "6000J/cm"이다. 보기에서 "36000J/cm"이 정답인 이유는 오답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 피복 아크 용접에서 직류정극성의 특징으로 틀린 것은?

  1. 비드 폭이 좁다.
  2. 모재의 용입이 깊다.
  3. 열 분배는 용접봉에 30%, 모재에 70%정도이다.
  4. 박판, 주철, 합금강, 비철금속의 용접에만 쓰인다.
(정답률: 알수없음)
  • "박판, 주철, 합금강, 비철금속의 용접에만 쓰인다."는 직류정극성 피복 아크 용접의 특징이 아니라, 해당 용접 방법이 적용 가능한 재질의 범위를 나타내는 것입니다. 따라서 이 보기는 정답이 될 수 있습니다.

    그 외의 보기들은 직류정극성 피복 아크 용접의 특징으로 올바른 내용입니다. 직류정극성 피복 아크 용접은 비드 폭이 좁고, 모재의 용입이 깊으며, 열 분배는 용접봉에 30%, 모재에 70% 정도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 용접전류 500A로 10초간 용접하여 A의 제품을 형성하였다. 이때 A의 고유 전기저항을 0.5Ω라 하면 이 때의 전기 저항열은?

  1. 100㎉
  2. 10㎉
  3. 300㎉
  4. 350㎉
(정답률: 알수없음)
  • 전기 저항열은 전류의 제곱에 전기저항과 용접시간을 곱한 값으로 계산된다. 따라서 A의 전기 저항열은 다음과 같이 계산할 수 있다.

    전기 저항열 = (500A)^2 x 0.5Ω x 10초 = 125,000J = 125kJ = 125,000㎉

    따라서, 정답은 "300㎉"이 아닌 "125,000㎉"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 용접부의 자분 탐상검사에 사용되는 자분에 착색된 색의 종류가 아닌 것은?

  1. 백색
  2. 흑색
  3. 적색
  4. 회색
(정답률: 알수없음)
  • 자분 탐상검사에서는 백색, 흑색, 적색의 착색된 색을 사용하며, 회색은 사용되지 않습니다. 이는 회색이 충분한 대조를 제공하지 않기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 가스용접에 이용되는 가연성가스 종류 중 연소시 가장 많은 산소(O2)를 필요로 하는 것은?

  1. 아세틸렌
  2. 수소
  3. 프로판
  4. 메탄
(정답률: 알수없음)
  • 프로판은 다른 가연성 가스에 비해 높은 연소열을 가지고 있어서 연소시에 더 많은 산소가 필요합니다. 따라서 가스용접에서는 프로판이 가장 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 서브머지드 아크 용접법의 장점 설명으로 틀린 것은?

  1. 용입이 깊다.
  2. 비드 외관이 매우 아름답다.
  3. 용융속도 및 용착속도가 빠르다.
  4. 적용재료에 제한을 받지 않는다.
(정답률: 알수없음)
  • 서브머지드 아크 용접법의 장점 중 "적용재료에 제한을 받지 않는다."는 틀린 설명입니다. 서브머지드 아크 용접법은 일반적으로 탄소강, 저합금강, 고합금강 등의 금속재료에 적용되며, 알루미늄, 구리 등의 비철금속재료에는 적용이 어렵습니다. 이는 용접시 발생하는 산화물 및 기타 불순물이 용융금속에 혼입되어 용접부의 품질을 저하시키기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 판 두께 9mm, 루트 간격 1,5mm인 연강판을 4mm 용접봉으로 피복 아크 용접 아래보기 V형 맞대기 이음 시 용접전류로 가장 적당한 것은?

  1. 80∼100A
  2. 100∼130A
  3. 140∼160A
  4. 180∼200A
(정답률: 알수없음)
  • 판 두께가 9mm이고 루트 간격이 1.5mm인 경우, 용접전류가 너무 낮으면 용접구멍을 채우지 못하고 용접이 제대로 이루어지지 않을 수 있습니다. 반면에 용접전류가 너무 높으면 용접구멍을 채우기 위해 용접봉이 과도하게 녹아내려 용접부위가 불안정해질 수 있습니다. 따라서 적당한 용접전류는 140∼160A 정도가 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 가스용접용 토치는 사용하는 아세틸렌가스 압력에 의하여 저압식, 중압식, 고압식으로 나누어진다. 저압식 토치의 아세틸렌 공급압력으로 가장 적합한 것은?

  1. 2.05kgf/cm2
  2. 0.07kgf/cm2
  3. 0.4kgf/cm2
  4. 1.5kgf/cm2
(정답률: 알수없음)
  • 저압식 토치는 아세틸렌 공급압력이 낮아서 연소온도가 낮고, 화염이 부드러워서 용접작업에 적합하다. 따라서, 가장 적합한 아세틸렌 공급압력은 0.07kgf/cm2이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 전지저항 용접 중 이음형상이 겹치기 용접에 해당하지 않는 것은?

  1. 점 용접
  2. 프로젝션 용접
  3. 매시 심 용접
  4. 업셋 용접
(정답률: 알수없음)
  • 전지저항 용접 중 이음형상이 겹치기 용접에 해당하지 않는 것은 "업셋 용접"입니다. 업셋 용접은 두 개의 금속을 겹쳐서 용접하는 방식으로, 이음형상이 겹치는 용접 방식이 아니기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 용접법 중 융점에 속하는 것은?

  1. 초음파용접
  2. 유도 가열 용접
  3. 전자 빔 용접
  4. 심 용접
(정답률: 알수없음)
  • 전자 빔 용접은 전자를 이용하여 금속을 녹이고 결합시키는 용접법으로, 융점에 속합니다. 전자 빔은 고속으로 이동하는 전자들이 충돌하여 발생하는 열에 의해 금속을 녹이고 용접합니다. 이는 다른 용접법에 비해 높은 용접 속도와 정밀성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 가스용접봉의 성분이 모재에 미치는 영향을 잘못 설명한 것은?

  1. 탄소(C) - 강의 강도, 연신율, 굽힘성을 감소시킨다.
  2. 규소(Si) - 기공은 막을 수 있으나, 강도가 떨어진다.
  3. 인(P) - 강에 취성을 주고 가연성을 잃게 한다.
  4. 황(S) - 용접부의 저항력을 감소시키고, 기공발생의 원인이 된다.
(정답률: 알수없음)
  • "탄소(C) - 강의 강도, 연신율, 굽힘성을 감소시킨다."라는 설명이 잘못되었다. 탄소는 강의 강도, 경도, 내식성 등을 향상시키는 역할을 하며, 적절한 양의 탄소가 첨가된 강은 강도와 경도가 높아지고, 연신율은 낮아지지만 굽힘성은 향상된다. 따라서, 탄소는 가스용접봉의 성분 중에서 강도와 경도를 향상시키는 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 용접부의 취성파괴에 대한 일반적인 특징 설명으로 가장 적합한 것은?

  1. 파단은 판 포면에서의 45o각도로 발생한다.
  2. 항복점 이하의 평균응력에서는 발생하지 않는다.
  3. 온도가 높을수록 발생하기 쉽다.
  4. 취성파괴의 기점은 응력과 변형이 집중하는 곳에서부터 발생한다,.
(정답률: 알수없음)
  • 취성파괴는 용접부에서 많이 발생하는 파괴 현상으로, 응력과 변형이 집중되는 부위에서 발생합니다. 이 부위에서는 재료의 결함이나 용접 과정에서 생긴 결함 등이 존재할 가능성이 높아서 파단이 발생하기 쉽습니다. 또한, 온도가 높을수록 재료의 강도가 낮아져서 취성파괴가 발생하기 쉬워집니다. 따라서, 취성파괴를 예방하기 위해서는 용접 과정에서 결함을 최소화하고, 적절한 온도와 응력을 유지하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 용접부 비파괴검사에서 형광침투검사의 조작순서가 가장 적합한 것은?

  1. 검사면 세척 - 침투액 적용 - 침투액 세척 - 현상액 적용과 건조 - 검사
  2. 검사면 세척 - 현상액 적용과 건조 - 침투액 세척 - 침투액적용 - 검사
  3. 검사면 세척 - 침투액 세척 - 현상액 적용과 건조 - 침투액적용 - 검사
  4. 검사면 세척 - 침투액적용 - 현상액 적용과 건조 - 침투액 세척 - 검사
(정답률: 알수없음)
  • 형광침투검사는 검사면에 침투액을 적용하고, 침투액이 검사면 내부로 침투되도록 시간을 두어야 합니다. 그 후 침투액을 세척하고, 현상액을 적용하여 검사면에 침투된 결함을 확인합니다. 따라서, "검사면 세척 - 침투액 적용 - 침투액 세척 - 현상액 적용과 건조 - 검사"가 가장 적합한 조작순서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 내용적 40ℓ의 산소용기에 140기압의 산소가 들어있다. 가변압식 토치로 400번 팁을 사용하여 혼합비 1:1의 표준불꽃으로 작업하면 몇 시간을 작업할 수 있는가?

  1. 7시간
  2. 9시간
  3. 12시간
  4. 14시간
(정답률: 알수없음)
  • 산소용기에 들어있는 산소의 양은 40ℓ × 140기압 = 5600리터이다. 이를 가변압식 토치로 사용하면 혼합비 1:1로 작업할 수 있다. 따라서 사용 가능한 산소의 양은 5600리터 ÷ 2 = 2800리터이다.

    표준불꽃으로 작업할 때, 1분당 사용되는 산소의 양은 400번 팁을 사용할 때 40리터이다. 따라서 1시간당 사용되는 산소의 양은 40리터 × 60분 = 2400리터이다.

    따라서 2800리터의 산소로 작업할 때 사용 가능한 시간은 2800리터 ÷ 2400리터/시간 = 1.1667시간이다. 이를 소수점 이하에서 반올림하여 정수로 표현하면 1시간 10분이다. 따라서 정답은 "7시간"이 아니다.

    정답은 "14시간"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 프로젝션 용접법의 특징설명으로 가장 적합한 것은?

  1. 전극의 수명이 짧고, 작업 능률이 낮다.
  2. 얇은 판과 두꺼운 판의 용접은 불가능하다.
  3. 여러 가지 변형적인 저항용접이 불가능하다.
  4. 2개 이상의 돌기부를 1회에 용접할 수 있으므로 용접속도가 빠르다.
(정답률: 알수없음)
  • 프로젝션 용접법은 용접 전극을 사용하여 두 개 이상의 돌기부를 한 번에 용접할 수 있기 때문에 용접속도가 빠르다는 특징이 있다. 이는 생산성을 높일 수 있으며, 대량 생산에 적합하다. 하지만 전극의 수명이 짧고 작업 능률이 낮다는 단점도 있다. 또한 얇은 판과 두꺼운 판의 용접은 불가능하며, 여러 가지 변형적인 저항용접이 불가능하다는 한계도 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 황동 합금성분 중 경납땜 재료로 사용할 수 없는 것은?

  1. Cu 60% - Zn40%
  2. Cu 55% - Zn45%
  3. Cu 50% - Zn 50%
  4. Cu 30% - Zn 70%
(정답률: 알수없음)
  • 경납땜 재료는 주로 황동 합금을 사용하는데, 이는 높은 인장강도와 우수한 가공성을 가지기 때문이다. 그러나 Cu-Zn 합금 중 Zn 함량이 높을수록 땜합금의 인장강도가 낮아지고 가공성이 떨어지기 때문에 Cu 30% - Zn 70% 합금은 경납땜 재료로 사용할 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
