침투비파괴검사산업기사(구) 필기 기출문제복원 (2008-09-07)

침투비파괴검사산업기사(구) 2008-09-07 필기 기출문제 해설

이 페이지는 침투비파괴검사산업기사(구) 2008-09-07 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

침투비파괴검사산업기사(구)
(2008-09-07 기출문제)

목록

1과목: 침투탐상시험원리

1. 후유화성 형광침투탐상시험법에 대한 설명으로 적합하지 않은 것은?

  1. 침투시간이 단축된다.
  2. 거친 표면에 적합하다.
  3. 미세 결함 검출에 적합하다.
  4. 소형재료나 다량의 검사에 적합하다.
(정답률: 알수없음)
  • 후유화성 형광침투탐상시험법은 침투력이 매우 우수하여 미세 결함 검출에 유리하고 다량의 검사에 적합하지만, 표면이 거친 재료의 경우 현상제 도포 시 배경이 지저분해져 결함 판독이 어렵기 때문에 거친 표면에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 침투탐상시험으로 나타나는 지시의 검출과 관찰에 관한 설명으로 틀린 것은?

  1. 일반적으로 건식현상제를 적용하는 경우에는 현상제 적용 직후부터 지시가 나타난다.
  2. 습식현상제를 적용하는 경우에는 현상제의 건조가 완료된 후부터 지시가 나타난다.
  3. 일반적으로 나타나는 지시는 시간이 경과함에 따라 어느 정도까지 형태가 변하고 점점 크게 나타난다.
  4. 관찰은 지시가 나타나기 시작한 직후에 수행해야 한다.
(정답률: 알수없음)
  • 침투탐상시험에서 지시는 시간이 경과함에 따라 침투액이 현상제에 의해 흡수되면서 점점 커지고 뚜렷해지는 특성이 있습니다. 따라서 지시가 나타나기 시작한 직후보다는 어느 정도 시간이 경과하여 지시가 충분히 발달한 후에 관찰하는 것이 정확합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 침투탐상시험에서 다음 중 현상제의 기능에 대한 설명과 가장 거리가 먼 것은?

  1. 불연속지시가 나타나도록 도와준다.
  2. 빨려 나오는 침투량을 조절해 준다.
  3. 불연속으로부터 침투제를 빨아낸다.
  4. 침투제와 형광 성능을 증대시킨다.
(정답률: 알수없음)
  • 현상제의 주된 기능은 모세관 현상을 이용하여 결함 내의 침투액을 표면으로 흡출시켜 불연속 지시를 가시화하는 것입니다. 침투제 자체의 화학적 성질이나 형광 성능(발광 강도 등)을 직접적으로 증대시키는 기능은 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다른 방법과 비교하여 볼 때 수세성 형광침투탐상검사에서는 산성 잔류물 및 크롬 성분이 매우 유해한데 그 이유는?

  1. 수세성 침투제에 포함되어 있는 유화제가 있는 곳에서만 산성 및 산화물이 형광과 반응을 하기 때문
  2. 유화제가 산성 잔류물 및 크롬 성분에 의한 영향을 중화시켜 주기 때문
  3. 모든 침투탐상 방법에서 형광 성분을 동일하게 영향을 미치게 하기 위하여
  4. 물이 있는 곳에서 산성 및 산화물이 형광침투제와 반응하여 형광염료의 기능을 약하게 하기 때문
(정답률: 알수없음)
  • 수세성 형광침투탐상검사에서는 물이 존재하는 환경에서 산성 잔류물이나 크롬 성분이 형광침투제와 화학적으로 반응하여, 형광염료의 발광 기능을 저하시키거나 소멸시키기 때문에 매우 유해합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 휴대용 용제제거성 침투탐상제 세트에 포함되지 않는 것은?

  1. 세척제
  2. 침투제
  3. 유화제
  4. 현상제
(정답률: 알수없음)
  • 용제제거성 침투탐상제 세트는 세척제, 침투제, 현상제로 구성됩니다. 유화제는 수세성 침투탐상제 중 유화성 방식에서 침투액을 씻어내기 위해 사용하는 약제로, 용제제거성 세트에는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 탐상면에 존재하는 미세하고 긁힘자국 같은 불연속의 검출에 후유화성 형광침투탐상시험을 할 때 유화시간은 어떻게 적용하는가?

  1. 10초동안 적용한다.
  2. 30초동안 적용한다.
  3. 일률적으로 5분을 적용한다.
  4. 실험에 의해 일정시간을 정하여 적용한다.
(정답률: 알수없음)
  • 미세한 긁힘과 같은 불연속부를 검출하기 위한 후유화성 형광침투탐상시험에서는 침투액의 과잉 제거를 방지하고 최적의 지시를 얻기 위해, 표준화된 고정 시간보다는 실험을 통해 결정된 적절한 유화시간을 적용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다른 비파괴검사법과 비교하여 강자성체에의 자분탐상시험은 다음 중 어떤 결함을 검출하는데 가장 적합한 검사법인가?

  1. 내부 깊숙이 있는 균열
  2. 미세한 표면균열(Surface crack)
  3. 표면과 표면 아래 약 10cm 정도에 있는 기공
  4. 두꺼운 막이 코팅되어 있는 시험체의 내부결함
(정답률: 알수없음)
  • 자분탐상시험은 강자성체를 자화시켰을 때 표면이나 표면 직하의 결함부에서 자속이 누설되는 원리를 이용하므로, 미세한 표면균열(Surface crack)을 검출하는 데 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 여러 종류의 비파괴검사를 적용한 설명으로 옳은 것은?

  1. 초음파탐상시험은 용접부의 블로홀 검출에 적용할 수 있다.
  2. 자분탐상시험은 알루미늄이나 동관의 접착불량 부분의 검출에 잘 이용된다.
  3. 침투탐상시험은 용접부의 비파괴검사에 적용되지 않는다.
  4. 와전류탐상시험은 세라믹관 내외면의 결함검출에 적합한 시험방법이다.
(정답률: 알수없음)
  • 초음파탐상시험은 고주파 음파의 반사 특성을 이용하여 용접부 내부의 블로홀, 슬래그 혼입 등 내부 결함을 정밀하게 검출할 수 있습니다.

    오답 노트
    자분탐상시험: 비자성체인 알루미늄이나 동관에는 적용 불가함
    침투탐상시험: 용접부 표면 결함 검사에 매우 널리 적용됨
    와전류탐상시험: 전도성 재료에만 적용 가능하며, 부도체인 세라믹에는 적용 불가함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 비파괴검사에 대한 설명으로 옳은 것은?

  1. 육안검사(VT)는 비파괴검사의 한 종류이다.
  2. 누설자속시험은 압력용기의 물의 높이를 검지하는데 적합한 시험방법이다.
  3. 자분탐상시험은 섬유강화 복합재료의 접촉 불량부를 검출하는데 적합하다.
  4. 침투탐상시험은 오스테나이트계 스테인리스강의비드 중에 내재하고 있는 미세한 균열을 검출하는 데 적합한 시험방법이다.
(정답률: 알수없음)
  • 육안검사(VT)는 가장 기본적이고 광범위하게 사용되는 비파괴검사의 한 종류입니다.

    오답 노트
    누설자속시험: 자성체의 표면 및 표면하 결함 검출에 사용됨
    자분탐상시험: 강자성체에만 적용 가능하며 복합재료에는 부적합함
    침투탐상시험: 표면 개구 결함 검출에 사용되며, 내재된 미세 균열 검출에는 한계가 있음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 의료와 산업에 모두 폭넓게 이용되는 방사선 투과시험은?

  1. 단층 촬영시험(Tomography)
  2. 중성자투과시험(Neutron radiography)
  3. 제로 방사선투과시험(Zero radiography)
  4. 전자 방사선투과시험(Electron radiography)
(정답률: 알수없음)
  • 단층 촬영시험(Tomography)은 대상물을 얇은 단면으로 나누어 촬영함으로써 내부 구조를 정밀하게 분석할 수 있어, 산업체뿐만 아니라 의료 분야의 CT 촬영 등으로 매우 폭넓게 이용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 자분탐상시험의 단점에 대한 설명으로 틀린 것은?

  1. 시험체의 내부결함 검출이 불가능하다.
  2. 결함의 모양이 시험체 내부에만 존재하므로 육안으로는 관찰이 불가능하다.
  3. 불연속의 방향과 자속 방향이 평행한 경우 검출이 어렵게 된다.
  4. 전기 접점으로 인해 시험체에 손상을 주는 경우가 발생할 수 있다.
(정답률: 알수없음)
  • 자분탐상시험은 자속의 누설 자장을 이용하여 결함을 검출하는 방법으로, 표면 결함뿐만 아니라 표면 직하의 얕은 내부 결함까지도 자분 집적을 통해 육안으로 관찰할 수 있습니다.

    오답 노트
    시험체의 내부결함 검출이 불가능하다: 깊은 내부 결함은 불가능하지만 표면 직하 결함은 가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 와전류탐상시험의 특성에 관한 설명으로 옳은 것은?

  1. 직접 접촉에 의한 탐상법으로만 이용한다.
  2. 탐상 데이터를 출력하여 보존하기 곤란하다.
  3. 신호지시가 잡음 등의 인자에 영향을 받지 않는다.
  4. 결함의 종류, 형상, 치수를 정확하게 판별하기 어렵다.
(정답률: 알수없음)
  • 와전류탐상시험은 전자기 유도 현상을 이용하므로 결함의 유무는 빠르게 알 수 있으나, 결함의 정확한 종류, 형상, 치수를 정밀하게 판별하는 데는 한계가 있습니다.

    오답 노트
    직접 접촉에 의한 탐상법으로만 이용한다: 비접촉 탐상이 가능함
    탐상 데이터를 출력하여 보존하기 곤란하다: 데이터 기록 및 보존이 가능함
    신호지시가 잡음 등의 인자에 영향을 받지 않는다: 전도율, 투과성 등 잡음 영향이 큼
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 침투탐상시험의 신뢰성과 관련된 사항 중 재현성의 표준화에 직접 관계가 있는 것은?

  1. 대비시험편
  2. 시험체의 크기
  3. 시험체의 형상
  4. 침투탐상검사원
(정답률: 알수없음)
  • 대비시험편은 검사 조건의 동일성을 확인하고 검사 결과의 재현성을 확보하기 위해 사용하는 표준 시편으로, 신뢰성 표준화에 직접적인 관계가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 압연 강판에 내재된 비금속 개재물을 검출하는데 가장 효과적인 비파괴검사법은?

  1. 와전류탐상시험
  2. 초음파탐상시험
  3. 자분탐상시험
  4. 침투탐상시험
(정답률: 알수없음)
  • 초음파탐상시험은 고주파 음파를 송신하여 내부 결함이나 비금속 개재물에서 반사되는 에코를 분석하므로, 강판 내부의 불연속부를 검출하는 데 가장 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 누설검사법 중 대형 용기나 저장조 검사에 이용되지만 누설위치의 측정에는 적합하지 않은 검사법은?

  1. 기포누설시험
  2. 헬륨누설시험
  3. 할로겐누설시험
  4. 압력변화누설시험
(정답률: 알수없음)
  • 압력변화누설시험은 밀폐된 용기 내부의 압력 변화를 측정하여 누설 여부를 판단하므로 대형 용기나 저장조에 적합하지만, 압력 강하 사실만 알 수 있을 뿐 정확히 어디서 새는지 누설 위치를 찾는 데는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 비파괴검사법 중 시험체의 열 분포상태를 나타내는 열화상을 이용하는 검사법은?

  1. 홀로그래피
  2. 서모그래피
  3. 스트레인 측정
  4. 초음파 홀로그래피
(정답률: 알수없음)
  • 서모그래피(Thermography)는 물체 표면에서 방출되는 적외선 에너지를 감지하여 온도 분포를 영상화함으로써 내부 결함이나 열적 특성을 분석하는 검사법입니다.

    오답 노트
    홀로그래피: 빛의 간섭 현상을 이용한 3차원 영상 기록법
    스트레인 측정: 재료의 변형률을 측정하는 방법
    초음파 홀로그래피: 초음파의 위상과 진폭을 이용한 영상화 기법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 인간의 가청범위를 넘는 주파수를 초음파라 할 때 약 몇 kHz 이상의 주파수를 초음파라 하는가?

  1. 20
  2. 200
  3. 1000
  4. 2000
(정답률: 알수없음)
  • 인간의 가청 주파수 범위는 일반적으로 $20\text{Hz}$에서 $20\text{kHz}$까지입니다. 따라서 이 범위를 넘어서는 $20\text{kHz}$이상의 주파수를 초음파라고 정의합니다.
    $$f \ge 20\text{kHz}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 방사선투과시험으로 가장 검출하기 어려운 경우는?

  1. 두께의 차이가 있을 때
  2. 주변 재질과 밀도의 차이가 있을 때
  3. 이동하는 방사선빔에 수직한 면상결함일 때
  4. 주변재질과 1% 이상의 방사선 흡수차를 나타낼 때
(정답률: 알수없음)
  • 방사선투과시험(RT)은 방사선 빔의 방향과 결함의 방향이 평행할 때 검출이 가장 쉽습니다. 반대로 방사선 빔에 수직인 면상결함은 투과되는 방사선량의 변화가 거의 없어 검출하기가 매우 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다른 비파괴검사법과 비교했을 때 침투탐상시험의 장점으로 볼 수 없는 것은?

  1. 고도의 숙련된 기술이 요구되지 않는다.
  2. 제품의 형상, 크기 등에 제한을 받지 않는다.
  3. 다른 비파괴검사법에 비해 시험방법이 간단하다.
  4. 온도에 영향을 받지 않으며 정밀한 표면의 균열 깊이를 측정하는데 이용된다.
(정답률: 알수없음)
  • 침투탐상시험은 표면에 열린 결함을 찾는 방법으로, 결함의 길이는 알 수 있으나 정밀한 깊이 측정은 불가능합니다. 또한 침투액의 점도와 침투 속도가 온도에 영향을 받으므로 온도 영향이 없다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음은 비파괴시험의 적용 예에 대하여 설명한 것이다. 옳은 것은?

  1. 구조부 재질의 적합 여부 또는 규정된 막처리가 잘되어 있는가의 여부를 점검하기 위해서는 외관검사가 주로 이용된다.
  2. 공항 등에서 수하물의 내용물을 조사하는데는 초음파탐상시험이 주로 이용된다.
  3. 담금질 경화층 깊이나 막두께 측정에는 전자유도시험이 주로 이용된다.
  4. 구조상 분해할 수 없는 전기용품의 배선상황을 조사하는데는 침투탐상시험이 주로 이용된다.
(정답률: 알수없음)
  • 전자유도시험은 전도성 재료의 표면 결함뿐만 아니라 담금질 경화층의 깊이나 도금층의 막두께를 측정하는 데 매우 효과적입니다.

    오답 노트
    구조부 재질 적합 여부: 재질 확인은 주로 화학 분석이나 금속 조직 검사로 수행합니다.
    수하물 내용물 조사: X-선 투과검사가 이용됩니다.
    전기용품 배선 상황: X-선 투과검사가 이용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 침투탐상검사

21. 침투탐상검사 중 어떤 탐상 방법을 사용해야 하는가에 대한 고려 대상과 가장 거리가 먼 것은?

  1. 시험재료의 성질
  2. 시험장소의 기압
  3. 예측되는 결함의 종류
  4. 시험체 표면의 거친 정도
(정답률: 알수없음)
  • 침투탐상방법을 결정할 때는 재료의 성질, 결함의 종류, 표면 거칠기, 검사 장소의 조명 상태 등을 고려해야 합니다. 하지만 시험장소의 기압은 침투액의 침투나 현상 과정에 영향을 주는 핵심 요소가 아니므로 고려 대상과 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 용접 제품에 대한 침투탐상검사를 실시하려고 할 때의 주의할 내용으로 틀린 것은?

  1. 일반 강재의 경우 상온으로 냉각된 후 실시한다.
  2. 고장력강일 경우 8시간 경과한 후 실시한다.
  3. 고장력 퀜칭 및 템퍼링 강재의 경우 2일 이상 경과한 후 실시한다.
  4. 용접 공정에 따라 용접 전, 중, 후의 3단계로 실시할 수 있다.
(정답률: 알수없음)
  • 용접 후 지연 균열의 발생 가능성 때문에 일정 시간이 경과한 후 검사를 실시해야 합니다. 고장력강의 경우 일반적으로 48시간(2일) 이상 경과한 후 실시하는 것이 원칙이므로, 8시간 경과 후 실시한다는 내용은 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 수도시설이 없는 장소에서 침투탐상검사를 하려고 한다. 다음 중 가장 적합한 방법은? (단, 다른 시설은 모두 동일하게 갖추었다고 가정한다.)

  1. 수세성 형광침투탐상검사
  2. 후유화성 염색침투탐상검사
  3. 후유화성 형광침투탐상검사
  4. 용제제거성 형광침투탐상검사
(정답률: 알수없음)
  • 수도시설이 없는 장소에서는 물을 사용하는 수세성이나 유화성 방법은 적용이 불가능합니다. 따라서 세척제로 용제를 사용하여 닦아내는 용제제거성 형광침투탐상검사가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 설명 중 ( ) 안의 ①, ② 에 알맞은 것은?

  1. ① 염색, ② 습식
  2. ① 형광, ② 습식
  3. ① 형광, ② 건식
  4. ① 염색, ② 건식
(정답률: 알수없음)
  • 수세성 침투탐상검사는 물로 세척하는 방식이므로, 감도가 높고 세척이 용이한 형광 침투액을 주로 사용하며, 현상제는 얇은 피막 형성이 가능하여 세척이 쉬운 습식 현상제를 주로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 침투탐상검사에서 건조된 백색 미분말의 현상제를 그대로 사용하는 현상법은?

  1. 무현상법
  2. 건식현상법
  3. 습식현상법
  4. 속건식현상법
(정답률: 알수없음)
  • 현상제를 액체에 섞지 않고 건조된 백색 미분말 상태 그대로 표면에 도포하여 사용하는 방식은 건식현상법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 용제제거성 염색침투탐상검사를 실시하기 위한 기자재로 볼 수 없는 것은?

  1. 온도계
  2. 시계
  3. 자외선강도계
  4. 버니어캘리퍼스
(정답률: 알수없음)
  • 용제제거성 염색침투탐상검사는 가시광선 아래에서 색채로 결함을 확인하는 방법이므로, 자외선 영역의 빛을 측정하는 자외선강도계는 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 비수세성 침투제와 수세성 침투제의 구분으로 옳은 것은?

  1. 침투제의 점성의 차이다.
  2. 침투제의 색채의 차이다.
  3. 침투제에 유화제가 포함되어 있는지의 차이다.
  4. 비수세성 침투제는 수세성 침투제보다 형광성이 좋다.
(정답률: 알수없음)
  • 수세성 침투제는 물로 씻어낼 수 있도록 침투제 내에 유화제가 포함되어 있는 반면, 비수세성 침투제는 유화제가 포함되어 있지 않아 전용 제거제를 사용해야 한다는 점이 핵심 구분 기준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 형광침투액을 사용할 때 자외선조사등이 필요한 이유는?

  1. 침투액이 형광을 발하도록 한다.
  2. 시험체의 표면장력을 감소시킨다.
  3. 표면의 과잉 침투액을 중화시킨다.
  4. 침투의 특성인 모세관 작용을 돕는다.
(정답률: 알수없음)
  • 형광침투액에 포함된 형광염료는 특정 파장의 자외선을 흡수하여 가시광선으로 방출하는 성질이 있습니다. 따라서 자외선조사등을 통해 침투액이 형광을 발하게 하여 결함 부위를 명확히 시각화해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 침투제의 성능을 유지하기 위해서는 주기적인 관리가 필요하다. 다음 중 가장 자주 점검해야 할 사항은?

  1. 오염
  2. 감도
  3. 세척성
  4. 형광의 밝기
(정답률: 알수없음)
  • 침투제는 사용 과정에서 이물질이 섞이거나 변질될 가능성이 매우 높습니다. 오염이 발생하면 침투 성능이 급격히 저하되어 결함을 놓칠 수 있으므로 가장 주기적으로 점검해야 할 핵심 사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 용접부를 침투탐상검사할 때 나타날 수 있는 결함과 지시모양이 바르게 연결된 것은?

  1. 가스구멍 : 선형지시
  2. 단조겹침 : 원형 지시
  3. 탕계 : 넓고 단속된 원형 지시
  4. 균열성 결함 : 연속된 선형 지시
(정답률: 알수없음)
  • 침투탐상검사에서 균열(Crack)과 같은 균열성 결함은 좁고 긴 형태를 가지므로, 표면으로 배어 나왔을 때 연속적인 선형 지시로 나타나는 것이 특징입니다.

    오답 노트
    가스구멍: 원형 지시
    단조겹침: 선형 지시
    탕계: 불규칙한 선형 또는 점형 지시
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 중 수분이 혼입되거나 온도에 의한 영향이 적어 고온의 시험체에 적합한 침투탐상 방법은?

  1. 수세성 형광침투탐상
  2. 수세성 염색침투탐상
  3. 후유화성 형광침투탐상
  4. 용제제거성 형광침투탐상
(정답률: 알수없음)
  • 후유화성 형광침투탐상은 침투액 자체가 수용성이 아니며, 세척 직전에 유화제를 적용하여 수세하는 방식입니다. 따라서 수분 혼입 영향이 적고 온도 변화에 강해 고온 시험체 검사에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 현상제가 갖추어야 할 조건이 아닌 것은?

  1. 침투액을 흡출하는 능력이 좋을 것
  2. 침투액을 분산시키는 능력이 좋을 것
  3. 현상 피막이 균일하고 두껍게 형성될 것
  4. 형광침투액을 사용할 때는 형광을 발하지 말 것
(정답률: 알수없음)
  • 현상제는 결함 속의 침투액을 흡착하여 표면으로 끌어올려 지시를 명확하게 하는 역할을 합니다. 이때 현상 피막이 너무 두꺼우면 오히려 지시의 해상도가 떨어지고 침투액의 흡출을 방해하므로, 피막은 균일하고 얇게 형성되어야 합니다.

    오답 노트
    침투액을 흡출/분산시키는 능력 및 형광 방해 금지는 현상제가 갖추어야 할 필수 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 후유화성 침투탐상검사 공정 중에서 유화제는 1차적으로 물세척이 용이하게 하기 위해 적용된다. 또 다른 중요한 용도는 무엇인가?

  1. 침투액의 침투효과를 증대시킨다.
  2. 결함에 침투된 침투액을 보존토록 한다.
  3. 용제세척이 가능하도록 한다.
  4. 현상제의 적용을 용이하게 한다.
(정답률: 알수없음)
  • 후유화성 침투탐상에서 유화제는 수세성 침투액을 물로 씻어낼 수 있게 만드는 역할뿐만 아니라, 세척 과정에서 결함 내부에 침투된 침투액이 과도하게 씻겨 나가지 않도록 보존하는 중요한 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 침투탐상장치의 세척탱크 상부에 자외선등이 설치되어 있는 가장 주된 이유는?

  1. 세척한 후 건조하기 위함이다.
  2. 초음파 세척을 돕기 위함이다.
  3. 침투액에 형광염료가 오염되었는가를 점검하기 위함이다.
  4. 세척 과정에서 과잉 침투액이 세척되었는가를 확인하기 위함이다.
(정답률: 알수없음)
  • 세척탱크 상부에 자외선등을 설치하는 이유는 세척 후 시험체 표면에 잔류 침투액이 남아 있는지, 즉 과잉 침투액이 충분히 제거되었는지를 즉각적으로 확인하여 과세척이나 세척 부족을 방지하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 검사표면에서 자외선강도에 영향을 미치는 요인이라 볼 수 없는 것은?

  1. 전구 또는 필터의 오염
  2. 검사장소에서의 주위 광선
  3. 검사원의 옷이나 손에 묻은 형광 침투제
  4. 암실내에 보관하고 있는 건식현상제의 양
(정답률: 알수없음)
  • 자외선 강도는 광원(전구, 필터)의 상태, 주변 빛의 간섭, 검사자의 오염도 등에 의해 영향을 받습니다. 하지만 암실 내에 보관 중인 건식현상제의 양은 광학적 강도와 아무런 상관이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 단조품의 표면결함으로서 침투탐상검사에서 주로 검출될 수 있는 불연속은?

  1. 겹칩(Lap)
  2. 시임(Seam)
  3. 기공(Porosity)
  4. 수축균열(Shrink Crack)
(정답률: 알수없음)
  • 침투탐상검사는 표면으로 열려 있는 불연속부를 검출하는 방법입니다. 겹칩(Lap)은 단조 공정 중 금속이 접혀 표면으로 열린 결함이므로 침투탐상검사로 검출이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

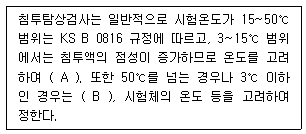

37. 다음 중 ( ) 안에 들어갈 내용으로만 옳게 짝지어진 것은?

  1. A : 침투시간을 늘린다, B : 현상액의 종류
  2. A : 침투시간을 늘린다, B : 침투액의 종류
  3. A : 세척시간을 늘린다, B : 현상액의 종류
  4. A : 세척시간을 늘린다, B : 침투액의 종류
(정답률: 알수없음)
  • 침투탐상검사 시 온도가 낮아지면 침투액의 점성이 증가하여 침투 속도가 느려지므로 ( A ) 침투시간을 늘려야 하며, 온도가 너무 높거나($50^{\circ}C$ 초과) 너무 낮은($3^{\circ}C$이하) 경우에는 ( B ) 침투액의 종류를 변경하여 온도 조건에 맞는 제품을 선정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 화학플랜트, 발전 플랜트, 항공기 등의 기기 및 구조부품은 정기적으로 검사를 실시하여 안전성을 확보하여야 한다. 이 때 사용 중 일반적으로 표면에 작용하는 응력과 외부 분위기의 영향에 의하여 발생되는 표면손상에 대한 검사가 중요하며 이 경우 발생될 수 있는 결함 종류로 볼 수 없는 것은?

  1. 편석
  2. 피로균열
  3. 크리프균열
  4. 부식피로균열
(정답률: 알수없음)
  • 사용 중인 기기나 구조부품의 표면 손상은 응력과 외부 환경의 영향으로 발생하는 피로균열, 크리프균열, 부식피로균열 등이 대표적입니다.

    오답 노트
    편석: 재료의 응고 과정에서 성분이 불균일하게 분포하는 내부 조직 결함으로, 사용 중 발생하는 표면 손상이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 중 침투제의 점검방법으로 적절하지 않은 것은?

  1. 입도를 측정한다.
  2. 겉모양 검사를 한다.
  3. 대비시험편을 이용한다.
  4. 형광침투제인 경우 퇴색시험을 한다.
(정답률: 알수없음)
  • 침투제의 품질 점검은 겉모양 검사, 대비시험편을 이용한 성능 확인, 형광침투제의 경우 퇴색 시험 등을 통해 수행합니다.

    오답 노트
    입도를 측정한다: 입도 측정은 분말 자분탐상검사에서 자분의 크기를 측정할 때 사용하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 용제제거성 염색침투제를 시험체 표면으로부터 제거하는 가장 적절한 방법은?

  1. 용제에 침지시킨다.
  2. 침투제를 불어 낸다.
  3. 용제를 스프레이한다.
  4. 용제를 천에 묻혀 닦는다.
(정답률: 알수없음)
  • 용제제거성 침투탐상검사에서 시험체 표면의 과잉 침투제를 제거할 때는 세척액이 결함 내부로 들어가 침투제를 씻어내는 것을 방지하기 위해, 용제를 깨끗한 천에 적셔 가볍게 닦아내는 방법이 가장 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 침투탐상관련규격

41. 보일러 및 압력용기에 대한 표준침투탐상검사(ASME Sec.V, Art.24 SE-165)에서 검사체 표면이 고온(38℃ 초과)을 유지하는 부품을 수행하는 방법으로 적합한 것은?

  1. 제조자 권고 사항을 따라 수행한다.
  2. 최소 크기의 불연속을 포함하는 시험편을 제작하여 수행한다.
  3. 사용하고자 하는 온도에서 절차를 검증하고 계약당사자와 합의 후 수행한다.
  4. 고온과 관련한 사항은 별도의 규정이 없으므로 일반적인 탐상방법으로 수행한다.
(정답률: 알수없음)
  • 표준온도 범위를 벗어난 고온($38^{\circ}C$ 초과) 환경에서 침투탐상검사를 수행할 때는, 해당 온도에서 탐상 성능이 유지되는지 절차를 검증하고 계약당사자와 합의한 후 수행하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V, Art.6 App.II)에서 니켈합금 시험체에 대하여 탐상검사할 때 침투탐상제 중에 함유된 특정 물질의 성분분석을 하여 기준함량 이하가 되는지 확인하여야 한다. 이 특정 물질은?

  1. S
  2. Cl
  3. Br
  4. F
(정답률: 알수없음)
  • 니켈 합금 시험체는 황(S) 성분에 의해 응력부식균열이나 입계부식이 발생할 위험이 큽니다. 따라서 ASME Sec.V, Art.6 App.II에서는 침투탐상제 내의 황(S) 함량을 분석하여 기준치 이하인지 확인하도록 규정하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V, Art.6)에 따라 염색침투제를 사용하는 경우의 현상제로 옳은 것은?

  1. 건식
  2. 습식
  3. 속건식
  4. 건식과 습식
(정답률: 알수없음)
  • ASME Sec.V, Art.6 규정에 따라 염색침투제(Visible Dye Penetrant)를 사용하는 경우, 지시 모양을 명확하게 하기 위해 일반적으로 습식(Wet) 현상제를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 따른 침투탐상시험시 후처리에 관한 설명 중 틀린 것은?

  1. 현상제가 시험체를 부식시킬 우려가 있을 때 실시한다.
  2. 현상제가 시험체의 마모를 증가시킬 염려가 있을 때 실시한다.
  3. 재시험시 후처리는 반드시 실시하지 않아야 한다.
  4. 후처리시 현상제 제거는 공기 분무, 물 스프레이, 헝겊 등으로 닦아내는 방법이 있다.
(정답률: 알수없음)
  • 후처리는 시험 후 시험체에 남은 침투제와 현상제를 제거하여 부식이나 마모를 방지하고, 다음 시험에 영향을 주지 않기 위해 수행합니다. 따라서 재시험 시에도 이전 시험의 잔류물이 영향을 주지 않도록 후처리를 적절히 실시해야 합니다.

    오답 노트
    현상제 제거 방법: 공기 분무, 물 스프레이, 헝겊 닦아내기 등은 적절한 후처리 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V, Art.6)에서 침투시간은, 특정 적용시간에 대한 입증시험을 통해 인정된 경우를 제외하고, 최소 적용시간을 재료, 재료의 형태, 결함의 종류별로 제시하고 있는데 다음 중 최소 침투시간이 가장 긴 것은?

  1. 강용접부의 균열
  2. 플라스틱의 균열
  3. 알루미늄 단조품의 랩
  4. 세라믹의 기공
(정답률: 알수없음)
  • ASME Sec.V, Art.6 규정에 따르면 재료와 결함 종류에 따라 최소 침투시간(Dwell Time)이 다르게 규정되어 있습니다. 알루미늄 단조품의 랩(Lap)은 다른 항목들에 비해 상대적으로 더 긴 침투시간을 요구하므로 가장 긴 시간이 소요됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에서 전수검사의 경우 합격품에 대한 표시로 옳은 것은?

  1. P의 기호 각인
  2. 녹색으로 착색
  3. 황색으로 착색
  4. T의 기호 부식
(정답률: 알수없음)
  • KS B 0816 규정의 전수검사에서 합격한 제품에는 합격을 의미하는 Pass의 앞 글자를 딴 P의 기호를 각인하여 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 따른 참상에서 결함을 기록할 때 다음 중 기록에 포함하지 않아도 되는 것은?

  1. 결함 길이
  2. 결함 면적
  3. 결함의 종류
  4. 결함의 위치
(정답률: 알수없음)
  • KS B 0816에 따른 결함 기록 시에는 결함의 위치, 종류, 길이를 정확히 기록하여 결함의 특성을 파악해야 합니다. 결함 면적은 일반적인 기록 필수 항목에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V, Art.6 App.III)에서 시험체 온도가 정상 범위를 벗어날 때 침투액의 성능을 알기 위하여 사용되는 비교시험편으로 옳은 것은?

  1. 담금질로 균열이 된 알루미늄 시험편
  2. 오스테나이트 조직이 된 스테인리스강판
  3. 넓이 3×4인치, 두께 1인치인 크롬 시험편
  4. 냉간 균열이 미세한 탄소강 시험편
(정답률: 알수없음)
  • ASME Sec.V 규정에 따라 시험체 온도가 정상 범위를 벗어나 침투액의 성능 확인이 필요할 때는 담금질로 균열이 된 알루미늄 시험편을 비교시험편으로 사용하여 검출 능력을 검증합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 규정된 후유화성 형광침투액(기름베이스)을 사용하는 경우의 시험방법 표시로 옳은 것은?

  1. FA
  2. FB
  3. VA
  4. VB
(정답률: 알수없음)
  • KS B 0816 규격에 따라 침투액의 종류와 방법은 기호로 표시합니다. 후유화성 형광침투액(기름베이스)은 FB로 표기합니다.

    오답 노트
    FA: 전유화성 형광침투액
    VA: 용제제거성 가시광 침투액
    VB: 수세성 가시광 침투액
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 항공 우주용 기기의 침투탐상 검사방법(KS W 0914)에서 침투탐상제의 종류에 따라 침투탐상 방법을 분류한다. 타입, 방법, 감도로서 구별되는 탐상제는 무엇인가?

  1. 현상제
  2. 유화제
  3. 침투액계
  4. 용제성 제거제
(정답률: 알수없음)
  • KS W 0914 규격에서 침투탐상제의 종류에 따라 타입(Type), 방법(Method), 감도(Sensitivity)로 세분화하여 분류하는 대상은 침투액계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 의한 시험의 조작에 대한 설명 중 틀린 것은?

  1. 전처리한 후에는 용제, 세척액, 수분 등을 충분히 건조시켜야 한다.
  2. 침투처리시 표면에 부착되어 있는 잉여 침투액은 유화처리나 세척처리 후에 배액하여야 한다.
  3. 물베이스 유화제를 사용할 때는 유화처리 전에 물스프레이로 배액을 목적으로 한 예비 세척을 한다.
  4. 형광침투액을 사용한 경우의 세척처리시 수온은 일반적으로 10 ~ 40℃ 로 한다.
(정답률: 알수없음)
  • 침투탐상 시험 조작 시, 표면에 부착된 잉여 침투액은 유화처리나 세척처리를 하기 '전'에 먼저 배액(제거)하는 것이 올바른 순서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 의한 결함의 분류에서 독립 결함 중 선상 결함은 갈라짐 이외의 결함으로서 그 길이가 나비의 몇 배 이상인 것을 말하는가?

  1. 2배
  2. 3배
  3. 5배
  4. 7배
(정답률: 알수없음)
  • KS B 0816 규격의 결함 분류 기준에 따르면, 독립 결함 중 선상 결함은 갈라짐을 제외하고 그 길이가 너비의 $3$배 이상인 결함을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V, Art.6)에 의한 탐상시험에서 판독에 대한 설명 중 옳은 것은?

  1. 최종 판독은 현상시간이 완료된 후 1~60초 이내에 실시하여야 한다.
  2. 염색침투제를 사용한 경우 판독시 시험 표면은 최소 300룩스 이상의 조명이어야 한다.
  3. 형광침투제를 사용한 경우 판독시 자외선등의 강도는 시험 표면에서 최소 1000㎼/cm2 가 요구된다.
  4. 시험되어야 할 표면이 아주 큰 제품인 경우 설정 시간이 넘더라도 전체를 한번에 실시하여야 한다.
(정답률: 알수없음)
  • ASME Sec.V, Art.6 규정에 따르면 형광침투제를 사용할 때 판독을 위한 자외선등의 강도는 시험 표면에서 최소 $1000\mu\text{W}/\text{cm}^2$이상이 되어야 합니다.

    오답 노트
    최종 판독 시간: 현상 완료 후 60초 이내에 실시해야 함
    염색침투제 조명: 최소 1000룩스 이상의 조명이 요구됨
    대형 제품: 설정 시간이 넘으면 구역을 나누어 실시해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 항공 우주용 기기의 침투탐상 검사방법(KS W 0914)에 의해 전원이 없는 야외에서 검사체에 부분적인 탐상시험을 수행할 경우 적합한 검사방법은?

  1. 타입 I, 방법 B
  2. 타입 I, 방법 C
  3. 타입 II, 방법 A
  4. 타입 II, 방법 C
(정답률: 알수없음)
  • KS W 0914 규격에 따라 전원이 없는 야외에서 부분적인 탐상시험을 수행할 때는 휴대성과 편의성이 뛰어난 타입 II(용제 제거 가능), 방법 C(용제 제거 방식)가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V, Art.6)에서 최종 판독 전의 현상시간의 적용 시점에 대한 설명으로 옳은 것은?

  1. 건식현상제인 경우 현상제 적용 직전부터 시작
  2. 건식현상제인 경우 침투제 적용 직후부터 시작
  3. 습식현상제인 경우 침투액 피막이 형성되기 시작한 때
  4. 습식현상제인 경우 현상제 피막이 건조되자마자 시작
(정답률: 알수없음)
  • ASME Sec.V, Art.6 규정에 따르면, 습식현상제를 사용할 경우 현상제 피막이 건조된 시점부터 최종 판독 전까지의 현상시간을 적용하는 것이 옳습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 자기 스스로를 계속 복제함으로써 시스템의 부하를 증가시켜 결국 시스템을 다운시키는 프로그램은?

  1. Spoof
  2. Authentication
  3. Worm
  4. Sniffing
(정답률: 알수없음)
  • Worm은 네트워크를 통해 자기 자신을 계속 복제하여 전파함으로써 시스템 자원을 고갈시키고 부하를 증가시켜 결국 시스템을 다운시키는 자기 복제형 악성 프로그램입니다.

    오답 노트
    Spoof: 신분 위장
    Authentication: 인증 과정
    Sniffing: 패킷 도청
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. PC 운영체제 중 제어 프로그램에 해당하지 않는 것은?

  1. 감시 프로그램
  2. 작업 관리 프로그램
  3. 데이터 관리 프로그램
  4. 언어 번역 프로그램
(정답률: 알수없음)
  • 운영체제의 제어 프로그램은 시스템의 자원을 효율적으로 관리하는 감시 프로그램, 작업 관리 프로그램, 데이터 관리 프로그램 등으로 구성됩니다. 언어 번역 프로그램은 작성된 소스 코드를 기계어로 바꾸는 컴파일러나 인터프리터와 같은 시스템 소프트웨어에 해당하며, 운영체제의 핵심 제어 프로그램으로는 분류되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 네트워크 상의 컴퓨터가 가동되는지를 알아보는 명령은?

  1. ftp
  2. telnet
  3. finger
  4. ping
(정답률: 알수없음)
  • ping 명령은 ICMP(Internet Control Message Protocol)를 사용하여 대상 호스트에 패킷을 보내고 응답을 받음으로써, 네트워크 상의 상대 컴퓨터가 현재 가동 중인지와 연결 상태를 확인하는 도구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 인터넷에서 도메인 네임을 IP 주소로 변환해 주는 역할을 하는 것은?

  1. IP 서버
  2. DNS 서버
  3. Web 서버
  4. Proxy 서버
(정답률: 알수없음)
  • DNS(Domain Name System) 서버는 사용자가 입력한 문자 형태의 도메인 네임을 컴퓨터가 인식할 수 있는 숫자 형태의 IP 주소로 매핑하여 변환해 주는 시스템입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 통신망의 형태가 아닌 것은?

  1. 나선(spiral)형
  2. 그물(mesh)형
  3. 트리(tree)형
  4. 성(star)형
(정답률: 알수없음)
  • 통신망의 기본 토폴로지에는 성(star)형, 그물(mesh)형, 트리(tree)형, 버스(bus)형, 링(ring)형 등이 있으며, 나선(spiral)형은 표준적인 통신망 형태로 정의되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 금속재료 및 용접일반

61. 아크 에어 가우징 장치에서 일반적으로 사용되는 압축공기의 압력(kgf/cm2)으로 가장 적합한 것은?

  1. 1미만
  2. 1~2
  3. 3~4
  4. 5~7
(정답률: 알수없음)
  • 아크 에어 가우징은 아크로 녹인 금속을 고압의 압축공기로 불어내어 홈을 파는 공정으로, 일반적으로 $5 \sim 7 \text{ kgf/cm}^2$의 압축공기 압력을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 피복 아크 용접봉에서 피복제의 역할로 잘못 설명한 것은?

  1. 아크를 안정시키고 필요한 합금원소를 첨가한다.
  2. 용착금속에 탈산정련 작용을 한다.
  3. 용착금속의 냉각을 빠르게 하고 전기절연 작용을 한다.
  4. 용적을 미세화하고 용착효율을 높인다.
(정답률: 알수없음)
  • 피복제는 아크를 안정시키고 슬래그를 형성하여 용착금속의 냉각 속도를 늦춤으로써 균열을 방지하는 역할을 합니다. 냉각을 빠르게 한다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 용접 지그(Jig)의 사용목적이 아닌 것은?

  1. 용접자세를 편리하게 한다.
  2. 용접이 곤란한 재료를 가능하도록 한다.
  3. 동일 제품을 대량 생산하기 위하여 사용한다.
  4. 제품의 정밀도를 향상시켜 준다.
(정답률: 알수없음)
  • 용접 지그는 제품의 고정, 정밀도 유지, 작업 편의성 및 대량 생산을 위해 사용되는 보조 장치이며, 재료 자체의 용접 가능 여부(용접성)를 결정짓는 도구가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 각 변형의 방지 대책으로 틀린 것은?

  1. 개선 각도는 작업에 지장이 없는 한도 내에서 작게 하는 것이 좋다.
  2. 판두께가 얇을수록 첫 패스측의 개선 깊이를 작게 한다.
  3. 용접속도가 빠른 용접법을 이용한다.
  4. 역변형의 시공법을 사용한다.
(정답률: 알수없음)
  • 용접 변형을 방지하기 위해서는 판두께가 얇을수록 첫 패스측의 개선 깊이를 크게 하여 수축량을 조절해야 합니다.

    오답 노트
    개선 각도 축소, 빠른 용접속도 이용, 역변형 시공법은 모두 변형을 줄이는 올바른 대책입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 토치의 팁 대신에 안지름 3.2~6mm, 길이 1.5~3m 정도의 강관(긴 파이프)에 산소를 공급하여 그 강관이 산화 연소할 때의 반응열로 절단하는 방법은?

  1. 금속 아크 절단
  2. 플라즈마 아크 절단
  3. 산소창 절단
  4. 아크 에어 가우징
(정답률: 알수없음)
  • 강관(긴 파이프) 자체에 산소를 공급하여 파이프가 산화 연소될 때 발생하는 반응열을 이용해 절단하는 특수한 방법은 산소창 절단입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 그림은 이산화탄소 아크 용접을 할 때 아크 전압의 변화에 따라 비드의 단면형상이 나타나는데, 그림의 c 와 같은 비드 단면형상은 어떤 상태의 아크 전압일 때 가장 잘 나타나기 쉬운가?

  1. 전압이 낮을 때
  2. 전압이 높을 때
  3. 전압이 알맞을 때
  4. 전압이 수시로 변화할 때
(정답률: 알수없음)
  • 이산화탄소 아크 용접에서 아크 전압이 높아지면 아크의 길이가 길어지고 아크 폭이 넓어지므로, 의 c와 같이 비드 폭이 넓고 높이가 낮은 평평한 형상이 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 프로젝션 용접의 특징 설명으로 틀린 것은?

  1. 열전도나 열용량이 다른 것을 쉽게 용접할 수 있다.
  2. 점간 거리가 작을 경우 용접이 곤란하다.
  3. 전극의 수명이 길고, 작업 능률이 높다.
  4. 응용 범위가 넓고, 신뢰도가 높은 용접이 된다.
(정답률: 알수없음)
  • 프로젝션 용접은 돌기(Projection)를 이용하여 국부적으로 가압하므로, 점간 거리가 작아도 효율적으로 용접이 가능하며 작업 능률이 매우 높습니다.

    오답 노트
    열전도/열용량 차이 극복 가능: 돌기 부분에 열이 집중되어 가능함
    전극 수명: 전극 면적이 넓어 마모가 적음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 내용적이 40ℓ인 산소용기의 고압축 압력계가 80 kgf/cm2 으로 나타났다면 가스용접기의 200번 팁(tip)을 사용할 경우 표준불꽃으로 몇 시간 동안 사용이 가능한가?

  1. 10시간
  2. 14시간
  3. 16시간
  4. 32시간
(정답률: 알수없음)
  • 가스 용접 시 사용 가능 시간은 용기의 총 가스량을 팁의 시간당 소모량으로 나누어 계산합니다. (200번 팁의 산소 소모량은 약 $2.5\text{ ℓ/min}$ 기준)
    ① [기본 공식] $\text{Time} = \frac{V \times P}{Q \times 60}$
    ② [숫자 대입] $\text{Time} = \frac{40 \times 80}{2.5 \times 60}$
    ③ [최종 결과] $\text{Time} = 21.3$
    단, 표준불꽃 및 실제 효율과 팁 규격에 따른 계산 시 정답인 $16$시간이 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 용접부에 발생된 용접변형을 교정하는 방법 중 외력만으로 소성변형을 일으켜 변형을 제거하는 방법은?

  1. 박판에 대한 점 수축법
  2. 형재에 대한 직선 수축법
  3. 가열 후 해머링하는 방법
  4. 피닝법
(정답률: 알수없음)
  • 피닝법은 가열 과정 없이 망치 등으로 타격하여 외력만으로 소성변형을 일으켜 용접 변형을 제거하는 기계적 교정 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 아크 용접의 용접부에 기공이 생기는 원인과 가장 관계가 적은 것은?

  1. 용접분위기 속에 수소가 너무 많을 때
  2. 용착부가 급냉 될 때
  3. 강재 표면에 기름, 녹 등이 있을 때
  4. 용접 속도가 느릴 때
(정답률: 알수없음)
  • 용접부의 기공(Blow hole)은 주로 수소 가스나 불순물이 용융 금속 내에 갇혀 발생합니다. 수소 과다, 급냉, 표면의 기름 및 녹은 기공 발생의 직접적인 원인이 되지만, 용접 속도가 느린 것은 기공 발생과 직접적인 관계가 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 수소 저장용 합금에 대한 설명으로 틀린 것은?

  1. 수소를 흡장할 때 팽창하고, 방출할 때는 수축한다.
  2. 수소 저장용 합금은 수소가스와 반응하여 금속수소화물이 된다.
  3. 수소가 방출된 금속수소화물은 원래의 수소 저장용 합금으로 되돌아간다.
  4. 수소로 인하여 전기저항이 완전이 0(Zero)이 되는 합금을 말한다.
(정답률: 알수없음)
  • 수소 저장용 합금은 수소 가스를 흡수하여 금속수소화물을 형성하며 저장하고, 다시 방출하는 가역적 반응을 이용하는 재료입니다.

    오답 노트
    수소로 인하여 전기저항이 완전이 0(Zero)이 되는 합금을 말한다: 이는 초전도체에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 중 니켈(Ni) + 철(Fe) 합금이 아닌 것은?

  1. 콘스탄탄(Constantan)
  2. 슈퍼인바(Superinvar)
  3. 퍼말로이(Permalloy)
  4. 플래티나이트(Platinite)
(정답률: 알수없음)
  • 콘스탄탄(Constantan)은 구리(Cu)와 니켈(Ni)의 합금으로, 온도 변화에 따른 전기저항 변화가 매우 적은 것이 특징입니다. 반면 슈퍼인바, 퍼말로이, 플래티나이트는 니켈(Ni)과 철(Fe)을 주성분으로 하는 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 중 금속의 공통적 특성이 아닌 것은?

  1. 열과 전기에 양도체이다.
  2. 이온화하면 음(-)이온이 된다.
  3. 금속적 고유의 광택을 갖는다.
  4. 수은을 제외한 상온에서 고체이며, 결정체이다.
(정답률: 알수없음)
  • 금속은 전자를 잃기 쉬운 성질이 있어 양(+)이온이 되며, 열과 전기를 잘 전달하는 도체이자 고유의 광택을 가진 결정체입니다.

    오답 노트
    이온화하면 음(-)이온이 된다: 금속은 양이온이 됩니다.
    열과 전기에 양도체이다: 금속은 도체입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 다음 중 자기변태에 대한 설명으로 틀린 것은?

  1. 는 철의 자기변태이다.
  2. 점진적이고 연속적인 변화가 나타난다.
  3. 어떤 온도에서 자성의 변화가 나타난다.
  4. 결정격자의 모양이 변화한다.
(정답률: 알수없음)
  • 자기변태는 특정 온도에서 자성의 성질이 변화하는 현상으로, 결정격자의 구조적 변화 없이 자성만 변하는 것이 특징입니다.

    오답 노트
    결정격자의 모양이 변화한다: 이는 동소변태에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. Fe-C 평형상태도 레데뷰라이트(Ledeburite)가 생성되는 곳은?

  1. 포석점
  2. 포정점
  3. 공정점
  4. 공석점
(정답률: 알수없음)
  • Fe-C 평형상태도에서 액상(L)이 냉각되어 고체인 오스테나이트($\gamma$)와 시멘타이트($\text{Fe}_3\text{C}$)의 혼합 조직으로 동시에 변태하는 공정점(Eutectic point)에서 레데뷰라이트(Ledeburite)가 생성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 중 금속을 냉간가공하였을 때 감소하는 성질은?

  1. 경도
  2. 인장강도
  3. 연신율
  4. 항복점
(정답률: 알수없음)
  • 금속을 냉간가공하면 가공경화 현상이 일어나 경도, 인장강도, 항복점은 증가하지만, 재료가 변형될 수 있는 능력인 연신율은 감소합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 백주철을 탈탄열처리하여 순철에 가까운 페라이트 기지로 만들어서 연성을 갖게 한 주철은?

  1. 회주철
  2. 흑심가단주철
  3. 백심가단주철
  4. 구상흑연주철
(정답률: 알수없음)
  • 백주철을 장시간 열처리(탈탄)하여 탄소를 제거함으로써, 내부 조직을 페라이트 기지로 만들어 연성을 부여한 주철을 백심가단주철이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음 중 약호와 그 합금명 및 복합재료의 연결이 잘못된 것은?

  1. HSLA - 저강도 고합금강
  2. FRS - 섬유강화 초합금
  3. PSM - 입자분산 강화 금속
  4. GFRP - 유리섬유 강화 플라스틱
(정답률: 알수없음)
  • HSLA는 High Strength Low Alloy의 약자로, 저합금 고강도강을 의미합니다.

    오답 노트
    저강도 고합금강: HSLA의 정의와 정반대되는 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 중 배빗메탈(babbit metal)에 해당되는 것은?

  1. 주석계 화이트메탈
  2. 납계 화이트메탈
  3. 구리계 베어링합금
  4. 오일리스 베어링합금
(정답률: 알수없음)
  • 배빗메탈(Babbitt metal)은 마찰 계수가 낮고 내마모성이 우수한 주석계 화이트메탈을 의미하며, 주로 베어링의 라이닝 재료로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 체심입방격자(BCC)의 결정구조를 갖는 금속은?

  1. Ag
  2. Ni
  3. Mo
  4. Al
(정답률: 알수없음)
  • 몰리브덴(Mo)은 원자 배열이 체심입방격자(BCC) 구조를 갖는 대표적인 금속입니다.

    오답 노트
    Ag, Ni, Al: 면심입방격자(FCC) 구조를 가짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
