1과목: 침투탐상시험원리
2. 모세관내에서 액체가 상승한 높이는 액체의 표면장력과 접촉각과의 관계로 나타내는데, 모세관 현상으로 올라온 액체면이 오목하게 올라왔을 때의 접촉각은?
- 90° 보다 크다.
- 90° 이다.
- 90° 보다 작다.
- 관의 직경에 따라 달라진다.
3. 침투탐상시험에서 모세관 속 액체의 상승하는 높이는?
- 액체의 밀도에 비례한다.
- 중력가속도에 비례한다.
- 모세관 반지름에 비례한다.
- 액체의 표면장력에 비례한다.
5. 침투탐상시험에서 시험체의 재질에 관계없이 적용할 수 있는 전처리법은?
- 그라인더에 의한 전처리
- 증기세정에 의한 전처리
- 와이어 브러시에 의한 전처리
- 산세정에 의한 전처리
6. 침투탐상검사에 앞서 유지류 물질의 전처리 세척방법으로 가장 효과적인 방법은?
- 증기탈지
- 알칼리세척
- 산세척
- 그라인딩 처리
7. 시험체 주변에 압력차를 발생시켜 검사하는 비파괴검사 법은?
- 누설검사법
- 자분탐상시험법
- 와전류탐상시험법
- 중성자투과시험법
8. 시험체 표면에서 결함까지의 길이 측정에 가장 적합한 검사법은?
- 방사선투과사진의 결함 농도 측정법
- 초음파탐상시험의 펄스 반사법
- 자분탐상시험의 자분 농도 측정법
- 와전류탐상시험의 출력전압의 진폭법
9. 자분탐상검사에서 자력선의 성질을 설명한 것 중 욿은 것은?
- 자력선의 방향은 자계방향과 수직이다.
- 자력선의 간격이 촘촘할수록 자계의 세기가 약하다.
- 자력선의 밀도는 그 점에서의 자계의 세기를 나타낸다.
- 자력선은 도중에 나누어지거나 2개의 자력선이 서로 만날 수 있다.
10. 침투탐상검사에 이용되는 3종류의 침투액에 해당되지 않는 것은?
- 수지 침투액
- 염색 침투액
- 형광 침투액
- 이원성 침투액
11. 일반적인 초음파탐상검사에서 결함을 검출하기 위해 측정하는 것은?
- 초음파의 파장
- 초음파의 음속
- 초음파의 주파수
- 초음파의 반사강도
13. 다음 중 비파괴검사(NDT)를 옳게 설명한 것은?
- 용접면을 절단하여 용접 상태를 알아보는 것
- 차후 사용에 영향을 주지 않고 대상체를 시험하는 것
- 에칭(etching)으로 금속 결정조직을 검사하는 것
- 굽힘시험(bend test)을 하여 굽힘면 바깥쪽의 균열을 알아보는 것
14. 물리적 현상의 원리에 따른 비파괴검사 방법을 분류한 것 중 틀린 것은?
- 광학-육안검사
- 열-누설검사
- 투과-방사선검사
- 전자기-와류탐상검사
16. 와전류탐상검사에서 와전류의 특성을 설명한 것 중 틀린 것은?
- 와전류는 항상 연속적인 회로로 흐른다.
- 와전류는 교번 전자기 안에서만 존재한다.
- 와전류는 코일의 가장 가까운 표면에서 가장 강하다.
- 와전류가 물체에 침투되는 깊이는 재료의 투자율과 비례적 관계를 갖는다.
17. 방사선의 종류와 성질에 대한 설명으로 옳은 것은?
- α선과 중성자선은 전자파의 일종이다.
- χ선과 β선은 물질 투과력이 강하다.
- χ선과 η선은 물질의 원자번호나 밀도가 적을수록 흡수가 커져 투과하기 어렵다.
- 중성자선은 텅스텐, 납 등의 원소에는 흡수가 적은 성질이 있다.
18. 일반적인 형광침투탐상시험을 설명한 것으로 틀린 것은?
- 결함은 적색으로 나타난다.
- 자외선 조사등을 사용한다.
- 결함은 황록색으로 나타난다.
- 형광물질이 함유된 침투액을 사용한다.
19. 시험체를 투과한 방사선에 대한 형광투시법의 단점을 설명한 것으로 옳은 것은?
- 필름이나 현상액 등 약품이 필요하다.
- 암실에서 작업을 해야 하는 불편이 따른다.
- 방사선투과시험보다 미세한 불연속의 검출이 어렵다.
- 스크린에서 밝은 빛을 발산하여 육안으로 관찰하기가 어렵다.
20. 표면결함 검출을 위한 각종 비파괴검사의 설명 중 옳은 것은?
- 자분탐상시험은 전도성이 강한 시험체에 모두 적용 가능하다.
- 침투탐상시험은 표면의 개구결함만 검출 가능하고, 강자성 재료에만 적용할 수 있다.
- 표층부 결함의 검출에 적합한 비파괴검사는 자분탐상시험, 침투탐상시험, 와전류탐상시험 등이 있다.
- 자분탐상시험은 결함에 의한 누설자장에서의 자분의 흡착현상을 이용하고, 비자성재료에만 적용이 가능하며 개구해 있지 않는 표층부 결함은 검출이 어렵다.
2과목: 침투탐상검사
24. 침투탐상검사 중 어떤 탐상 방법을 선택해야 하는가에 대한 고려 대상과 가장 거리가 먼 것은?
- 시험체의 모양
- 시험장소의 기압
- 예측되는 결함의 종류
- 시험체 표면의 거친 온도.
26. 성능이 우수한 침투제의 물리적 특성으로 옳은 것은?
- 인화점이 낮아야 한다.
- 점성이 커야 한다.
- 휘발성이 강해야 한다.
- 접촉각이 작아야 한다.
27. 대비시험편을 사용하는 목적으로 가장 적합한 것은?
- 탐상제의 유효기간을 설정하기 위하여
- 탐상조작 방법의 적합성을 조사하기 위하여
- 검사원의 능력을 평가하기 위하여
- 표면상태의 세척성을 조사하기 위하여
28. 알루미늄 담금질 균열 시험편에 대한 설명으로 틀린 것은?
- 시험편의 균열 형상이 자연균열에 가깝다.
- 장기간 반복하여 사용하면 재현성이 나빠진다.
- 균열의 깊이가 일정하다.
- 시험편의 제작이 간단하다.
29. 일반적으로 표면에 작용하는 응력과 외부 분위기의 영향에 의하여 발생되는 표면 결함이 아닌 것은?
- 편석
- 피로균열
- 크리프균열
- 부식피로균열
31. 침투탐상검사시 관찰에 관한 사항 중 틀린 것은?
- 형광 침투 탐상면의 자외선강도는 800㎼/cm2이상이 요구된다.
- 염색 침투 탐상면의 밝기는500lx 이상을 요구한다.
- 결함지시모양은 시간 흐름에 따라 변화하므로 현상시간 경과 후 가능한 한 빨리 관찰할 필요가 있다.
- 판별이 곤란한 지시들은 솔로 현상제 등을 제거하고, 침투처리 후 재검사 한다.
32. 형광침투탐상시험에서 잉여 침투액의 제거가 불충분할 때 일어나는 영향으로 가장 직접적인 것은?
- 표면의 부식을 초래한다.
- 현상제의 적용이 어렵게 된다.
- 현상제가 과잉으로 흡출 된다.
- 배경으로 지나친 형광을 띄게 된다.
33. 후유화성 형광침투탐상검사-속건식현상법의 검사순서는?
- 전처리 → 침투처리 → 유화처리 → 세척처리 → 건조처리 → 현상처리 → 관찰 → 후처리
- 전처리 → 침투처리 → 유화처리 → 세척처리 → 현상처리 → 건조처리 → 관찰 → 후처리
- 전처리 → 침투처리 → 세척처리 → 건조처리 → 현상처리 → 관찰 → 후처리
- 전처리 → 침투처리 → 세척처리 → 건조처리 → 관찰 → 후처리
34. 다른 침투탐상검사 방법에 비해 시험체의 위치나 검사조건 등에 대한 영향을 가장 적게 받는 검사법은?
- 염색침투, 용제법
- 염색침투, 유화제법
- 형광침투, 유화제법
- 형광침투, 용제법
35. 침투탐상검사에서 현상제의 주된 사용 목적은?
- 전처리를 쉽게 하기 위하여
- 결함의 크기를 정확하게 측정하기 위하여
- 콘트라스트의 감소 및 휘발속도를 빠르게 하기 위하여
- 침투지시의 선명도 및 콘트라스트를 증가시키기 위하여
36. 시험온도 범위가 15~50℃ 일 때 일반적으로 권고되는 침투시간이 가장 짧은 시험 대상품은?
- 강 압연품
- 강 압출품
- 알루미늄 주조품
- 알루미늄 단조품
37. 미세결함의 검출과 비교적 폭이 넓어도 깊이가 얕은 결함의 검출이 우수한 검사법은?
- 후유화성 형광침투탐상검사
- 이원성 염색침투탐상검사
- 수세성 염색침투탐상검사
- 수세성 형광침투탐상검사
38. 용제제거성 침투제의 과잉 침투를 제거하는 방법에 대한 설명 중 틀린 것은?
- 용제를 표면에 분사시켜서 제거
- 건조한 천이나 흡수지로 제거
- 배액을 시켜 덩어리를 미리 제거
- 천이나 흡수지에 용제를 묻혀 제거
40. 침투탐상시험에서 의사지시가 나타나기 가장 쉬운 경우는?
- 유화시간이 긴 경우
- 세정처리가 지나친 경우
- 침투시간이 긴 경우
- 형상이 복잡한 경우
3과목: 침투탐상관련규격
41. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 따른 결함의 분류에서 정해진 면적 안에 존재하는 1개 이상의 결함을 의미하는 것은?
- 갈라짐
- 연속 결함
- 분산 결함
- 수축상 결함
42. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.v Art.6)에서 규정한 "지시모양의 평가"의 설명으로 옳은 것은?
- 모든 원형지시는 합격으로 평가한다.
- 모든 분산지시는 불합격으로 평가한다.
- 모든 무관련지시는 합격으로 평가한다.
- 모든 지시는 참조 규격의 합격기준에 따라 평가한다.
43. 보일러 및 압력용기에 대한 표준침투탐상검사(ASME Sec.v Art.24 SE-165)에 따른 강용접부와 불연속부의 종류로 볼수 있는 결함은?
- 겹침
- 수축공
- 라미네이션
- 크레이터 균열
44. 보일러 및 압력용기에 대한 표준침투탐상검사(ASME Sec.v Art.24 SE-165)에서 강 용접부의 균열 혹은 융합불량을 탐상하기 위하여 권고되는 최소 침투시간은 얼마인가?
- 5분
- 10분
- 15분
- 30분
45. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에서 시험방법의 분류 기호 "FA-D" 가 의미하는 것은?
- 수세성 형광침투액 건식현상법
- 후유화성 형광침투액 습식현상법
- 수세성 염색침투액 건식현상법
- 후유화성 염색침투액 습식현상법
46. 보일러 및 압력용기에 대한 표준침투탐상검사(ASME Sec.v Art.24 SE-165)에 의해 후유화성 형광침투탐상시험을 적용하여 지시를 관찰하려고 한다. 이 때 허용되는 주위의 최대 밝기는?
- 10룩스
- 20룩스
- 30룩스
- 40룩스
47. 항공 우주용 기기의 침투탐상 검사방법(KS W 0914)에서 액체산소와 양립할 수 있는 재료에 대한 침투 탐상제는 몇 J 이상의 충격감도시험을 합격한 것이라야 하는가?
- 65
- 75
- 85
- 95
48. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.v Art.6)에 따라 수세성 침투제는 과잉 침투액을 물로 제거할 때 수압 및 수온에 대한 설명으로 옳은 것은?
- 수압은 30psi를 넘지 않아야 하며, 수온은 50°F를 넘지 않아야 한다.
- 수압은 50psi를 넘지 않아야 하며, 수온은 50°F를 넘지 않아야 한다.
- 수압은 30psi를 넘지 않아야 하며, 수온은 110°F를 넘지 않아야 한다.
- 수압은 50psi를 넘지 않아야 하며, 수온은 110°F를 넘지 않아야 한다.
49. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 따른 시험편의 사용방법으로 부적합한 것은?
- A형 시험편은 원칙적으로 홈을 사이에 둔 양쪽면을 1조로 하여 사용한다.
- 탐상제의 성능시험은 비교할 탐상제를 1조의 대비시험편 각면에 적용하되 동일 조건의 시험을 통해 비교한다.
- 조작의 적합여부 시험은 1조의 대비시험편에 서로 다른 탐상제를 동일 조건의 시험을 통해 비교한다.
- B형 대비시험편은 원칙적으로 갈라짐에 대하여 직각방향으로 1/2로 절단한 2편을 1조로 하여 사용한다.
50. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에서 A형 대비시험편 제조방법의 설명으로 틀린 것은?
- 제조 재료는 A-2024P를 사용한다.
- 제조 때에는 판의 한면 중앙부를 분젠 버너로 420~430℃로 가열 후 급냉한다.
- 중앙부에 홈을 기계 가공한다.
- 가열한 면에 흐르는 물을 뿌려 급냉한다.
51. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.v Art.6)에 따른 현상제의 적용에 관한 설명으로 틀린 것은?
- 건식 현상제는 부드러운 솔 등으로 건조된 시험 표면에 적용하여야 한다.
- 수성 현상제는 건조된 또는 습한 표면 모두에 적용할 수 있다.
- 수성 현상제 사용시 검사체 표면이 52℃이상 올라가지 않으면 온풍으로 건조시간을 줄일 수 있다.
- 비수성 현상제는 습한 표면에만 사용되어야 한다.
52. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에서 탐상 후 "시험기록에는 탐상제를 적도록 규정하고 있다. 다음 중 기록에 포함할 내용이 아닌 것은?
- 침투액의 명칭
- 현상제를 점검했을 때 그 방법
- 유화제를 점검했을 때 그 결과
- 탐상제의 사진 또는 스케치한 내용
53. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.v)에서 판독에 관한 설명으로 틀린 것은?
- 최종 판독은 요건이 만족된 후 10~60분 사이에 종료 되어야 한다.
- 형광침투액의 경우 자외선강도는 적어도 12시간마다, 그리고 작업장의 변경될 때마다 측정해야 한다.
- 형광침투액의 경우 검사원은 눈이 어둠에 순응할 수 있도록 검사 시작 전 적어도 5분 동안 어두운 장소에 있어야 한다.
- 블랙라이트 사용 시 검사원이 착용하는 안경이나 콘택트렌즈는 감광성이 있어서는 안된다.
54. 보일러 및 압력용기에 대한 표준침투탐상검사(ASME Sec.v Art.24 SE-165)에 대한 설명으로 틀린 것은?
- 염색 침투제의 온도 범위는 10~52℃ 이다.
- 형광 침투제의 온도 범위는 10~38℃ 이다.
- 허용된 최대 현상시간은 수성 현상제의 경우 4시간이다.
- 허용된 최대 현상시간은 비수성 현상제의 경우 1시간이다.
55. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 따라 침투탐상시험을 실시할 때 현상처리 온도는 일반적으로 얼마 범위로 규정하고 있는가?
- 15 ~ 50℃
- 20 ~ 60℃
- 10 ~ 70℃
- 5 ~ 40℃
56. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 따른 탐상에서 결함을 기록할 때 다음 중 기록에 포함하지 않아도 되는 것은?
- 결함 길이
- 결함 면적
- 결함의 종류
- 결함의 위치
57. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.v Art.6)에 따라 용접부를 탐상검사할 때 시험부와 인접 경계면은 적어도 몇 mm 까지 전처리 하여야 하는가?
- 13mm
- 25mm
- 38mm
- 50mm
58. 항공 우주용 기기의 침투탐상 검사방법(KS W 0914)에 따른 순서에 포함되어야 하는 최소한의 정보가 아닌 것은?
- 전청정 및 에칭 공정의 상세
- 침투 탐상제의 종류
- 합격 판정 기준
- 검사원 기준
59. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 의해 수세성 염색침투액과 속건식 현상제를 사용하여 침투탐상시험할 때 이 검사방법에 대한 올바른 기호와 검사절차는?
- FC-W, 전처리 →침투 →물세척 →건식현상 →건조
- FB-D, 전처리 →침투 →물세척 →건조 →속건식현상
- VA-S, 전처리 →침투 →물세척 →건조 →속건식현상
- VB-N, 전처리 →침투 →물세척 →건조 →속건식현상
60. 보일러 및 압력용기에 대한 표준침투탐상검사(ASME Sec.v Art.24 SE-165)에서 규정한 잉여 침투액 제거용 물의 적정 온도범위는?
- 10 ~ 38℃
- 18 ~ 50℃
- 30 ~ 50℃
- 22 ~ 55℃
4과목: 금속재료 및 용접일반
61. 1200K 이상의 고온에서 강도나 크리프 특성을 개선하기 위하여 Fe, Ni합금을 기재로 한 섬유강화초합금은?
- PSM
- FRS
- MMC
- FRM
62. Ti에 대한 설명 중 틀린 것은?
- 상온에서 침상의 α-Ti 조직이다.
- Ti는 활성이 커서 고온산화 되기 쉽다.
- Ti판재는 압연방향과 압연직각방향의 인장강도가 항상 같다.
- 상온에서 부동태피막이 잘 형성되어 내식성이 우수하다.
63. Zn 40% 내외의 6:4 황동(α+β 조직)으로 인장강도가 크며 열교환기, 열간 단조형 등으로 사용되는 황동은?
- 톰백
- 포금
- 문쯔 메탈
- 센더스트
64. 수소 저장용 합금에 대한 설명으로 옳은 것은?
- 수소를 흡장할 때 수축하고, 방출할 때는 팽창한다.
- 수소 저장용 합금은 질소가스와 반응하여 금속수소화 물이 된다.
- 수소로 인하여 전기저항이 완전히 0(zero)이 되는 합금을 말한다.
- 수소가 방출된 금속수소화물은 원래의 수소 저장용 합금으로 되돌아간다.
65. 슬립(Slip)에 대한 설명 중 틀린 것은?
- 슬립에 저항이 증가하면 강도가 증가한다.
- 외력에 의한 전위의 이동을 슬립이라고 부른다.
- 슬립은 원자밀도 최대의 면에서 원자밀도 최대의 방향으로 일어난다.
- HCP격자 구조를 갖는 금속에서는 최소 12개의 슬립시스템이 존재하여 가장 용이하게 일어난다.
67. 주철을 설명한 것 중 틀린 것은?
- 공정주철은 탄소의 함량이 약 4.3% 정도이다.
- 주철의 조성과 조직과의 관계를 나타낸 것을 마우러 조직도라 한다.
- 가단주철은 주철용탕에 Mg, Ca, Si 등을 접종해서 응고 후에 구상흑연으로 만든 것이다.
- 주철 중 흑연의 형상과 분포는 ASTM 분류법에 따라 회주철, 백주철, 반주철 등으로 분류한다.
69. Al-Si합금에 대한 설명으로 옳은 것은?
- 개량처리를 하게 되면 조직이 조대화 된다.
- γ-실루민은 Al-Si 합금에 Mg을 넣어 시효성을 준 합금이다.
- 포점점 부근의 조성의 것을 실루민이라 하면 실용으로 사용한다.
- 실루민은 용융점이 높고 유동성이 좋지 않아 복잡한 사형주물에는 사용할 수 없다.
70. 특수강에 첨가되는 원소의 일반적인 특성으로 틀린 것은?
- Cr : 내식성 증가
- Ni : 인성 증가
- Mo : 뜨임 취성 방지
- Si : 전자기적 특성 저하
71. 연강판 점 용접 이음부 설계시 판 두께가 0.4 ~ 0.6mm일 때 최소피치로 가장 적합한 것은?
- 3~5mm
- 8~10mm
- 15~17mm
- 23~25mm
72. TIG용접에 사용되는 전극봉 재료의 구비조건으로 틀린 것은?
- 전자 방출이 잘 될 것
- 전기 저항률이 높을 것
- 열전도성이 좋을 것
- 용융점이 높을 것
73. 서브머지드 아크 용접으로 편면 용접(one side welding)시 시작부의 균열 결함 원인으로 가장 적합한 것은?
- 와이어 중심잡기(centering)가 불량하다.
- 메탈 파우더의 산포량이 과대하다.
- 용접선과 용제 산포선의 위치가 일치한다.
- 시작부에 실링비드(sealing bead)가 없다.
74. 용접 시공시, 잔류응력을 감소시키는 방법과 가장 관계가 적은 것은?
- 예열을 할 것
- 적절한 용착법을 선정할 것
- 용접순서를 지킬 것
- 용착 금속의 양을 많이 증가시킬 것

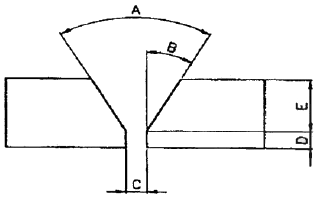

75. 맞대기 용접 이음 흠의 각부 명칭으로 올바른 것은?
- A:베벨각, B:흠 각도, C:루트간격, D:루트 면
- A:베벨각, B:흠 각도, C:루트 면, D:루트 간격
- A:흠 각도, B:베벨각, C:루트 면, D:루트 간격
- A:흠 각도, B:베벨각, C:루트 간격, D:루트 면
-
CBT문제은행AI2026-04-26 03:35
맞대기 용접 이음의 형상 명칭을 묻는 문제입니다.
이미지에서 A는 전체적인 흠 각도, B는 가공된 베벨각, C는 부재 사이의 틈새인 루트 간격, D는 최하단의 루트 면을 의미합니다.
76. 이음 형상에 따른 전기 저항 용접의 분류에서 맞대기 용접에 해당 하는 것은?
- 스폿용접
- 심 용접
- 업셋 용접
- 프로젝션 용접
77. 내용적이 40L인 산소용기의 고압측 압력계가 80 kgf/cm2으로 나타났다면 가스용접기의 200번 팁(tip)을 사용할 경우 표준불꽃으로 몇 시간 동안 사용이 가능한가?
- 10시간
- 14시간
- 16시간
- 32시간
