배관기능장 필기 기출문제복원 (2008-07-13)

배관기능장 2008-07-13 필기 기출문제 해설

이 페이지는 배관기능장 2008-07-13 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

배관기능장
(2008-07-13 기출문제)

목록

1과목: 임의구분

1. 난방시설에서 팽창탱크의 설치 목적이 아닌 것은?

  1. 보일러 운전 중 장치 내의 온도상승에 의한 체적 팽창이나 이상 팽창의 압력을 흡수한다.
  2. 팽창한 물을 배출하여 장치 내의 열손실을 방지한다.
  3. 운전 중 장치 내를 일정한 압력으로 유지하고 온수온도를 유지한다.
  4. 공기를 배출하고 운전정지 후에도 일정압력이 유지된다.
(정답률: 70%)
  • 팽창탱크는 온도 상승으로 인해 팽창한 물을 일시적으로 저장하고, 부족 시 다시 보충하여 시스템 내부의 압력을 정상적으로 유지하는 역할을 합니다. 팽창한 물을 외부로 배출하는 것은 열손실 방지와 무관하며 팽창탱크의 주 목적이 아닙니다.
  • 난방시설에서 팽창탱크는 팽창한 물을 저장하여 부족시 보충시키며 압력을 정상화시키는 기능을 함.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 중앙식 급탕설비 중 간접 가열식에 비교한 직접 가열식 급탕 설비의 특징이 아닌 것은?

  1. 열 효율 면에서 경제적이다.
  2. 건물 높이에 해당하는 수압이 보일러에 생긴다.
  3. 보일러 내부에 물때가 생기지 않아 수명이 길다.
  4. 고층 건물보다는 주로 소규모 건물에 적합하다.
(정답률: 82%)
  • 직접 가열식은 보일러 내에서 물을 직접 가열하므로 스케일(물때) 생성이 촉진되어 간접 가열식에 비해 부식 우려가 크고 수명이 짧아지는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 집진장치 중 일반적으로 집진 효율이 가장 좋은 것은?

  1. 중력식 집진장치
  2. 관성력식 집진장치
  3. 원심력식 집진장치
  4. 전기 집진장치
(정답률: 94%)
  • 전기 집진장치(코트렐식)는 정전기력을 이용하여 미세 입자를 제거하므로, 제시된 집진장치들 중 집진 효율이 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 일반적인 기송 배관의 형식이 아닌 것은?

  1. 진공식
  2. 압송식
  3. 진공 압송식
  4. 분리기식
(정답률: 91%)
  • 기송 배관의 운송 방식에 따른 분류를 묻는 문제입니다. 기송 배관의 형식에는 진공식, 압송식, 진공 압송식이 있으며, 분리기식은 이에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 증기난방에 비교한 온수난방의 특징 설명으로 틀린 것은?

  1. 실내의 쾌감도가 높다.
  2. 난방부하의 변동에 따른 온도 조절이 곤란하다.
  3. 방열기의 표면온도가 낮아서 화상의 염려가 없다.
  4. 보일러 취급이 용이하고 소규모 주택에 적당하다.
(정답률: 85%)
  • 온수난방은 증기난방에 비해 비열이 커서 온도 변화가 완만하며, 이에 따라 난방부하의 변동에 따른 온도 조절이 매우 용이하다는 특징이 있습니다. 따라서 온도 조절이 곤란하다는 설명은 틀린 내용입니다.
  • 온수난방은 난방부하의 변동에 따른 온도조절이 용이함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

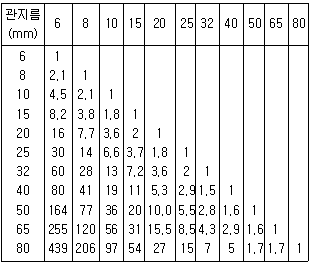

6. 25A용 2개, 20A용 3개, 15A용 2개의 급수전을 사용할 때 급수 주관의 호칭규격을 급수관의 균등표를 이용하여 계산하시오. (단, 동시 사용률은 무시한다.)

  1. 32A
  2. 40A
  3. 50A
  4. 65A
(정답률: 80%)
  • 급수관의 균등표를 이용하여 각 급수전의 호칭지름 합계를 구한 뒤, 전체 기구 수로 나누어 평균 지름을 산출하고 이에 맞는 관경을 결정합니다.
    ① [기본 공식] $\text{평균 지름} = \frac{\sum (\text{호칭지름} \times \text{개수})}{\text{전체 기구 수}}$
    ② [숫자 대입] $\text{평균 지름} = \frac{25 \times 2 + 20 \times 3 + 15 \times 2}{2 + 3 + 2}$
    ③ [최종 결과] $\text{평균 지름} = 22.86 \rightarrow 50\text{A}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 인접 건물의 화재로부터 해당 건물을 보호 예방하기 위하여 창이나 벽, 지붕 등에 물을 뿌려 수막을 형성하기 위하여 사용하는 것은?

  1. 송수구
  2. 드렌처
  3. 스프링 쿨러
  4. 옥내 소화전
(정답률: 93%)
  • 드렌처는 인접 건물의 화재 시 외벽이나 창문에 물을 뿌려 수막을 형성함으로써 연소 확산을 방지하는 방화설비입니다.
  • 드렌처: 인접 건물의 화재예방
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 공조설비의 냉각탑에 관한 설명으로 가장 적합한 것은?

  1. 오염된 공기를 세정하며 동시에 공기를 냉각하는 장치
  2. 찬 우물물을 분사시켜 공기를 냉각하는 장치
  3. 냉매를 통과시켜 주위의 공기를 냉각하는 장치
  4. 응축기의 냉각용수를 재냉각시키는 장치
(정답률: 69%)
  • 냉각탑은 응축기에서 발생한 열을 식히기 위해 냉각용수를 공기 중으로 재냉각시키는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 수관식 보일러의 특징 설명으로 틀린 것은?

  1. 보일러수의 순환이 빠르고 효율이 높다.
  2. 전열면적이 커서 증기발생량이 빠르다.
  3. 구조가 단순하여 제작이 쉽다.
  4. 급수의 순도가 나쁘면 스케일이 발생하기 쉽다.
(정답률: 71%)
  • 수관식 보일러는 물이 관 내부를 흐르는 구조로, 전열면적이 넓고 효율이 높지만 구조가 복잡하여 제작이 어렵고 가격이 비싼 것이 특징입니다.

    오답 노트
    보일러수의 순환이 빠르고 효율이 높다: 수관식의 장점
    전열면적이 커서 증기발생량이 빠르다: 수관식의 장점
    급수의 순도가 나쁘면 스케일이 발생하기 쉽다: 관 내부 스케일 발생 위험 존재
  • 수관식 보일러는 구조가 복잡하고 제작이 어려우면 가격이 비쌈
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 화학배관설비에서 화학장치용 재료의 구비조건으로 틀린 것은?

  1. 접촉 유체에 대해 내식성이 클 것
  2. 고온 고압에 대한 기계적 강도가 클 것
  3. 저온에서 재질의 열화가 클 것
  4. 크리프(creep)강도가 클 것
(정답률: 82%)
  • 화학배관설비의 재료는 가혹한 환경에서도 견뎌야 하므로, 저온에서도 재질의 열화가 일어나지 않고 성질이 유지되어야 합니다.

    오답 노트
    내식성, 기계적 강도, 크리프 강도는 모두 화학장치 재료가 갖추어야 할 필수적인 우수한 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 가스 배관의 보냉 공사 시공시 주의 사항으로 틀리는 것은?

  1. 진동으로 인해 보온재가 탈락되지 않도록 견고하게 고정한다.
  2. 배관 지지부의 보냉은 보냉재를 충분히 밀착시키고 방습 시공을 완전하게 해준다.
  3. 배관을 보냉할 때는 2~3개의 관을 함께 보냉재로 싼다.
  4. 배관의 말단의 플랜지부 등에는 저온용 매스틱을 발라주고 아스팔트 루핑을 사용해서 방습한다.
(정답률: 95%)
  • 가스 배관 보냉 시에는 결로 방지와 효율적인 단열을 위해 반드시 배관을 개별적으로 보냉 처리해야 합니다. 따라서 배관을 보냉할 때는 2~3개의 관을 함께 보냉재로 싼다는 설명은 틀린 방법입니다.
  • 배관 보냉시 개별로 보냉재를 사용하여야 효과적이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 무기산 화학세정 약품 중 성상이 분말이므로 취급이 용이하고, 비교적 저온(40℃ 이하)에서도 물의 경도 성분을 제거할 수 있는 능력이 있어 수도설비 등의 세정에 적당한 산은?

  1. 염산
  2. 불산
  3. 인산
  4. 설퍼민산
(정답률: 86%)
  • 설퍼민산은 성상이 분말 형태로 되어 있어 취급이 용이하며, $40^{\circ}\text{C}$이하의 비교적 저온에서도 물의 경도 성분을 효과적으로 제거할 수 있어 수도설비 세정에 적합합니다.
  • 분말형태이며 비교적 저온에서 물의 경도 성분이 제거된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 순환법에 의한 화학세정의 공정을 순서대로 열거한 것 중 가장 적합한 것은?

  1. 물세척→중화 방청→탈지세정→물세척→건조→물세척→산세척
  2. 무세척→탈지세정→산세척→물세척→중화 방청→건조→물세척
  3. 물세척→탈지세정→물세척→산세척→중화 방청→물세척→건조
  4. 물세척→산세척→물세척→중화 방청→탈지세정→물세척→건조
(정답률: 82%)
  • 순환법에 의한 화학세정은 오염물 제거와 잔류 약품 제거를 위해 다음과 같은 순서로 진행합니다.
    물세척 → 탈지세정 → 물세척 → 산세척 → 중화 방청 → 물세척 → 건조
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 피드백 제어 방식에서 연속 동작에 해당 되는 것은?

  1. ON-OFF 동작
  2. 다위치 동작
  3. 불연속 속도 동작
  4. 적분 동작
(정답률: 81%)
  • 피드백 제어에서 적분 동작은 출력값이 연속적으로 변화하는 연속 동작에 해당합니다.

    오답 노트
    ON-OFF 동작, 다위치 동작, 불연속 속도 동작: 불연속 동작
  • 연속동작
    1) 비례동작
    2) 적분동작
    3) 미분동작
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 보일러의 수면계 기능시험의 시기로 틀린 것은?

  1. 보일러를 가동하기 전
  2. 보일러를 가동하여 압력이 상승하기 시작했을 때
  3. 2개 수면계의 수위에 차이가 없을 때
  4. 수면계 유리의 교체, 그 외의 보수를 했을 때
(정답률: 81%)
  • 보일러의 수면계 기능시험은 수위의 정확성을 확인하는 것이 목적이므로, 2개 수면계의 수위에 차이가 있을 때 반드시 점검과 시험을 수행해야 합니다.
  • 수면계는 2개의 수면계에서 수위의 차가 나타났을때는 반드시 시험을 점검해야 함.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 화재 설명에 대해 틀린 것은?

  1. A급 화재 : 일반 화재
  2. B급 화재 : 유류 화재
  3. C급 화재 : 종합 화재
  4. D급 화재 : 금속 화재
(정답률: 91%)
  • 화재의 분류상 C급 화재는 종합 화재가 아니라 전기 화재를 의미합니다.
  • C급 화재: 전기화재
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 산소-아세틸렌 가스 용접에 사용하는 산소 용기의 색은?

  1. 흰색
  2. 녹색
  3. 회색
  4. 청색
(정답률: 92%)
  • 가스 용기의 색상은 가스 종류와 용도에 따라 구분하며, 공업용 산소 용기는 녹색으로 도색합니다.

    오답 노트
    흰색: 의료용 산소
    회색: 공업용 질소 또는 아르곤/혼합가스
    청색: 이산화탄소
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 자동세탁기, 자동판매기, 교통신호기, 엘리베이터, 네온사인 등과 같이 각 장치가 유기적인 관계를 유지하면서 미리 정해 놓은 시간적 순서에 따라 작업을 순차 진행하는 제어 방식은?

  1. 시퀀스제어
  2. 피드백제어
  3. 정치제어
  4. 추치제어
(정답률: 96%)
  • 미리 정해진 순서와 조건에 따라 단계적으로 작업을 진행하는 제어 방식을 시퀀스제어라고 합니다.

    오답 노트
    피드백제어: 출력 신호를 입력으로 되돌려 목표값과 일치시키는 제어
    추치제어: 시간에 따라 변화하는 목표값을 추종하는 제어
    정치제어: 목표값이 시간적으로 변화하지 않는 일정한 제어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 기기 및 배관 라인의 점검 설명으로 틀린 것은?

  1. 도면과 시방서의 기준에 맞도록 설비 되었는가 확인한다.
  2. 각종 기기 및 자재와 부속품은 시방서에 명시된 규격품인지 확인한다.
  3. 각 배관의 구배는 완만하고 에어포켓부는 없는지 확인한다.
  4. 드레인 배출은 점검하지 않는다.
(정답률: 94%)
  • 기기 및 배관 라인 점검 시에는 배관 내의 잔류수나 응축수를 제거하는 드레인 배출 상태를 반드시 확인하여 시스템의 효율성과 안전성을 확보해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 자동제어 장치의 구성에서 목표값과 제어량과의 차로서 기준입력과 주피드백량을 비교하여 얻은 편차량의 신호는?

  1. 목표값신호
  2. 기준입력신호
  3. 비례부신호
  4. 동작신호
(정답률: 61%)
  • 자동제어 시스템에서 기준입력(목표값)과 피드백된 제어량의 차이를 계산하여 얻은 편차 신호를 동작신호라고 합니다. 이 신호가 제어부로 전달되어 실제 제어 동작을 일으키는 시작점이 됩니다.
  • 동작신호 => 편차량의 신호
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 강관의 기호에서 고압 배관용 탄소강관은?

  1. SPPS
  2. SPPH
  3. STWW
  4. SPW
(정답률: 79%)
  • 고압 배관용 탄소강관의 기호는 SPPH(Steel Pipe Pressure High)입니다.

    오답 노트
    SPPS: 압력 배관용 탄소강관
    STWW: 상수도용 도복장 강관
    SPW: 배관용 아크용접 탄소강관
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 일명 팩레스 신축 조인트라고도 하며, 관의 신축에 따라 슬리브와 함께 신축하는 것으로 미끄럼 면에서 유체가 새는 것을 방지하는 것은?

  1. 루프형 신축조인트
  2. 슬리브형 신축조인트
  3. 벨로즈형 신축조인트
  4. 스위블형 신축조인트
(정답률: 85%)
  • 벨로즈형 신축조인트는 벨로즈(주름관)가 신축을 흡수하며, 슬리브와 함께 작동하여 유체 누설을 방지하는 팩레스(Packing-less) 구조의 특징을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 밸브에 관한 설명으로 바르게 나타낸 것은?

  1. 감압밸브는 자동적으로 유량을 조정하여 고압측의 압력을 일정하게 유지한다.
  2. 스윙형 체크밸브는 수평, 수직 어느 배관에도 사용할 수 있다.
  3. 안전밸브에는 벨로즈형, 다이어프램형 등이 있다.
  4. 버터플라이밸브는 글로브밸브의 일종으로 유량조절에 사용한다.
(정답률: 78%)
  • 스윙형 체크밸브는 구조상 수평 배관과 수직 배관 모두에서 사용이 가능합니다.

    오답 노트
    감압밸브: 고압측이 아닌 저압측의 압력을 일정하게 유지함
    안전밸브: 벨로즈형 등은 주로 압력 조절 밸브나 특수 밸브의 구성 요소이며, 안전밸브의 기본은 설정 압력 초과 시 개방되는 구조임
    버터플라이밸브: 글로브밸브의 일종이 아니라 원판형 디스크를 회전시켜 개폐하는 밸브임
  • 체크밸브
    1) 리프트식: 수평용
    2) 스윙식: 수직 수평 겸용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 나사용 패킹에 속하지 않는 것은?

  1. 페인트
  2. 일산화 연
  3. 액상 합성 수지
  4. 네오프렌
(정답률: 66%)
  • 네오프렌은 합성고무 재질로, 나사용이 아닌 플랜지 연결 부위에 사용하는 패킹입니다.
  • 네오프렌(합성고무제): 플랜지 패킹
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 주철관 중 일명 구상 흑연 주철관 이라고도 하는 것은?

  1. 수도용 이형 주철 직관
  2. 수도용 원심력 금형 주철관
  3. 수도용 원심력 사형 주철관
  4. 덕타일 주철관
(정답률: 88%)
  • 덕타일 주철관은 주철에 마그네슘 등을 첨가하여 흑연을 구상화시킨 관으로, 일반 주철관보다 강도와 연성이 뛰어나 구상 흑연 주철관이라고도 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 맞대기 용접식 관이음쇠 중 일반배관용은 어떤 관을 맞대기 용접할 때 가장 적합한가?

  1. 배관용 탄소강관
  2. 압력배관용 탄소강관
  3. 고압배관용 탄소강관
  4. 저온배관용 탄소강관
(정답률: 86%)
  • 맞대기 용접식 관이음쇠 중 일반배관용은 표준적인 배관용 탄소강관을 연결하여 용접할 때 가장 적합하게 설계되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 스테인리스 강관의 이음쇠 중 동합금재 링을 캡 너트로 고정시켜 결합하는 이음쇠는?

  1. MR 조인트 이음쇠
  2. 몰코 조인트 이음쇠
  3. 랩 조인트 이음쇠
  4. 펙레스 조인트 이음쇠
(정답률: 85%)
  • MR 조인트 이음쇠는 동합금재 링을 캡 너트로 고정시켜 결합하는 방식의 스테인리스 강관 전용 이음쇠입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 호칭 20A 동관의 실제 외경은 몇 mm인가?

  1. 19.05
  2. 22.22
  3. 20.02
  4. 25.20
(정답률: 89%)
  • 동관의 호칭 지름과 실제 외경의 관계에 따라 호칭 $20A$ 동관의 실제 외경은 $22.22\text{mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 스테인리스강관의 특성 설명으로 틀린 것은?

  1. 위생적이어서 적수, 백수, 청수의 염려가 없다.
  2. 강관에 비해 기계적 성질이 우수하다.
  3. 두께가 얇고 가벼워 운반 및 시공이 쉽다.
  4. 저온, 충격성이 작고 동결에 대한 저항이 작다.
(정답률: 79%)
  • 스테인리스강관은 내식성이 뛰어나고 기계적 성질이 우수하며, 특히 저온에서도 충격성이 크고 동결에 대한 저항력이 강한 특성을 가지고 있습니다.

    오답 노트
    저온, 충격성이 작고 동결에 대한 저항이 작다: 스테인리스강관은 저온 충격성과 동결 저항성이 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 합성 수지관의 특징 설명으로 틀린 것은?

  1. 가소성이 크고 가공이 용이하다.
  2. 금속관에 비해 열에 약하다.
  3. 내수, 내유, 내약품성이 크며 산 알칼리에 강하다.
  4. 비중이 크고 강인하며 투명 또는 착색이 자유롭지 않다.
(정답률: 76%)
  • 합성 수지관은 비중이 작아 가볍고, 투명하게 만들거나 자유롭게 착색할 수 있는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 주로 방로 피복에 사용되며 아스팔트로 방온한 것은 영하 60℃ 정도까지 유지할 수 있어 보냉용에 사용하며 동물성은 100℃ 이하의 배관에 사용하는 보온재는?

  1. 석면
  2. 탄산마그네슘
  3. 기포성 수지
  4. 펠트
(정답률: 63%)
  • 펠트는 주로 방로 피복에 사용되며, 아스팔트 처리 시 영하 $60^{\circ}\text{C}$ 정도까지 보냉이 가능하고 동물성 펠트는 $100^{\circ}\text{C}$이하의 배관 보온재로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 여과기라고도 하며 배관에 설치되는 밸브, 드랩, 기기 등의 앞에 설치하여 관속의 유체에 섞여 있는 모래, 쇠부스러기 등의 이물질을 제거하여 기기의 성능을 보호하는 것은?

  1. 스트레이너
  2. 게이트 밸브
  3. 버킷 트랩
  4. 전자변
(정답률: 94%)
  • 스트레이너는 배관 내 유체에 포함된 모래, 쇠부스러기 등의 이물질을 걸러내어 후단에 설치된 밸브나 기기의 손상을 방지하고 성능을 보호하는 여과 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 배관의 지지에 필요한 조건 설명으로 틀린 것은?

  1. 관과 관 내의 유체 및 피복제의 합계 중량을 지지하는데 충분한 재료일 것
  2. 외부에서의 진동과 충격에 대해서도 견고할 것
  3. 온도변화에 따른 관의 신축에 대하여 적합할 것
  4. 배관시공에 있어서 구배의 조정이 쉽지 않는 구조일 것
(정답률: 93%)
  • 배관 지지대는 관의 중량 지지, 진동 및 충격 흡수, 온도 변화에 따른 신축 대응이 가능해야 하며, 특히 시공 시 구배(기울기) 조정이 용이한 구조여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 체크밸브에 속하지 않는 것은?

  1. 리프트형
  2. 스윙형
  3. 풋형
  4. 글로브형
(정답률: 79%)
  • 체크밸브는 유체를 한 방향으로만 흐르게 하고 역류를 방지하는 밸브로, 리프트형, 스윙형, 풋형 등이 이에 해당합니다.

    오답 노트
    글로브형: 유량 조절을 목적으로 하는 제어 밸브의 일종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 유체에서 한 물체가 배제한 유체의 중량과 같은 힘을 수직상방으로 받게 되는 것을 의미하는 용어는?

  1. 압력
  2. 복원력
  3. 마찰력
  4. 부력
(정답률: 70%)
  • 유체 속에 잠긴 물체가 밀어낸 유체의 무게만큼 위쪽으로 밀어 올리는 힘을 부력이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 고온측 고체물질 분자의 활발한 움직임에 의하여 인접한 저온측의 분자로 열이 이동하는 것을 의미하는 용어는?

  1. 복사
  2. 대류
  3. 열전도
  4. 방사
(정답률: 87%)
  • 고체 내부에서 분자의 진동과 충돌을 통해 고온측에서 저온측으로 열이 전달되는 현상을 열전도라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 관용나사의 테이퍼 값으로 가장 적합한 것은?

  1. 1/5
  2. 1/10
  3. 1/16
  4. 1/30
(정답률: 90%)
  • 관용 테이퍼 나사의 표준 테이퍼 값은 $1/16$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 일반적인 주철관 접합법이 아닌 것은?

  1. 플랜지 접합
  2. 타이톤 접합
  3. 빅토릭 접합
  4. 심플렉스 접합
(정답률: 72%)
  • 주철관의 접합법으로는 플랜지, 타이톤, 빅토릭 접합 등이 사용됩니다.

    오답 노트
    심플렉스 접합: 석면시멘트관 이음 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 대형 강관이나 대형 주철관용 바이스로 다음 중 가장 적합한 명칭은?

  1. 오프셋 바이스
  2. 수평 바이스
  3. 수직 바이스
  4. 체인 바이스
(정답률: 81%)
  • 대형 강관이나 주철관처럼 지름이 큰 관을 고정할 때는 체인을 감아 조이는 방식의 체인 바이스가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 연납이음이라고도 하며 주철관의 허브쪽에 스피킷이 있는 쪽을 넣어 맞춘 다음 얀을 단단히 꼬아 감고 정으로 박아 넣은 것으로 주로 건축물의 배수배관 등에 많이 사용되는 이음은?

  1. 가스 이음
  2. 소켓 이음
  3. 신축 이음
  4. 플랜지 이음
(정답률: 70%)
  • 주철관의 허브 쪽에 스피킷을 끼워 넣고 얀을 감아 고정하는 방식의 이음은 소켓 이음입니다. 이는 주로 건축물의 배수배관 등에 널리 사용되는 전통적인 접합 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 스테인리스강관의 플랜지 이음시 주의사항으로 틀린 것은?

  1. 플랜지에 사용되는 개스킷은 스테인리스강관 전용의 지정품을 사용하여야 한다.
  2. 수도용 강관에 보통강의 루스플랜지로 접합할 경우에는 볼트에 절연 슬리브가 끼워져 있는 것을 사용해야 한다.
  3. 절연 플랜지 사용시 볼트용 절연 슬리브 및 절연 와셔는 한쪽 머리 쪽으로만 사용하여야 한다.
  4. 수직관에 절연 플랜지를 사용할 경우 볼트용 절연 슬리브 및 절연 와셔는 상측 플랜지 쪽에 오도록 조립한다.
(정답률: 59%)
  • 스테인리스강관의 절연 플랜지 조립 방향에 관한 문제입니다. 수직관에 절연 플랜지를 사용할 때는 볼트용 절연 슬리브 및 절연 와셔를 하측 플랜지 쪽에 오도록 조립해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 폴리부틸렌(PB)관 이음에서 PB 배관재의 특성에 대한 설명으로 틀린 것은?

  1. 시공이 간편하며 재사용이 가능하다.
  2. 재질의 굽힘성은 관경의 3배 이하까지 가능하다.
  3. 강한 충격, 강도, 유연성, 온도, 화학작용 등에 대한 저항성이 크다.,
  4. PB관의 사용가능 온도로는 -30~110℃ 정도로 내환성과 내열성이 강하다.
(정답률: 73%)
  • 폴리부틸렌(PB)관의 굽힘 성능에 관한 문제입니다. PB 배관재의 재질 굽힘성은 관경의 2배까지 가능하므로, 관경의 3배 이하까지 가능하다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 순수한 물 1kg을 섭씨 20℃에서 100℃로 온도를 올리는데 필요한 열량은 약 몇 KJ인가? (단, 물의 비열은 4.187kJ/kgㆍK이다.)

  1. 134
  2. 335
  3. 1360
  4. 2590
(정답률: 64%)
  • 물질의 온도를 높이는 데 필요한 열량(현열)을 구하는 문제입니다.
    ① [기본 공식] $Q = m \times c \times \Delta T$
    ② [숫자 대입] $Q = 1 \times 4.187 \times (100 - 20)$
    ③ [최종 결과] $Q = 334.96$
    따라서 약 $335\text{ kJ}$가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 구면상의 선단을 갖는 특수한 해머로 용접부를 연속적으로 타격하여 표면층에 소성변형을 주는 조작으로 용접금속의 인장응력을 완화하는데 효과가 있는 잔류응력 제거법은?

  1. 노내 풀림법
  2. 국부 풀림법
  3. 피닝법
  4. 저온 응력 완화법
(정답률: 76%)
  • 피닝법은 구면상의 선단을 가진 특수 해머로 용접부를 연속 타격하여 표면에 소성변형을 일으킴으로써 인장응력을 완화하는 잔류응력 제거 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 불활성가스 텅스텐 아크 용접에서 펄스(pulse)장치를 사용할 때 얻어지는 장점이 아닌 것은?

  1. 우수한 품질의 용접이 얻어진다.
  2. 박판 용접에서 용락이 잘 된다.
  3. 전극봉의 소모가 적고, 수명이 같다.
  4. 좁은 홀 용접에서 안정된 상태의 용융지가 형성된다.
(정답률: 70%)
  • 펄스 TIG 용접은 전류를 주기적으로 변화시켜 용융지를 냉각·응고시키므로 박판 용접 시 입열량을 조절하여 용락(용접 금속이 국부적으로 떨어져 나가는 현상)을 방지하는 효과가 있습니다. 따라서 용락이 잘 된다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 전기적 전류조정으로 소음이 없고 기계의 수명이 길며 가변저항을 사용하므로 원격조정이 간증한 교류 아크용접기는?

  1. 가동 철심형 교류 아크용접기
  2. 가동 코일형 교류 아크용접기
  3. 탭전환형 교류 아크용접기
  4. 가포화 리액터형 교류 아크용접기
(정답률: 69%)
  • 가포화 리액터형 교류 아크용접기는 가변저항을 통해 전기적으로 전류를 조정하므로 소음이 없고 기계 수명이 길며, 원격 제어가 가능하다는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. KS ‘배관의 간략도시방법’에서 사용하는 선의 종류별 호칭방법에 따른 선의 적용 설명으로 틀린 것은?

  1. 가는 1점 쇄선→중심선
  2. 가는 실선→해칭, 인출선, 치수선, 치수보조선
  3. 굵은 파선→바닥, 벽, 천장, 구멍
  4. 매우 굵은 1점 쇄선→도급 계약의 경계
(정답률: 63%)
  • KS 배관 간략도시방법의 선 종류별 용도를 묻는 문제입니다. 굵은 파선은 바닥, 벽, 천장이 아니라 대상물의 보이지 않는 부분의 모양을 표시할 때 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 배관 내에 흐르는 유체의 종류와 문자기호를 올바르게 표기한 것은?

  1. 공기-G
  2. 2차 냉매-N
  3. 증기-S
  4. 물-M
(정답률: 86%)
  • 배관 내 유체의 종류에 따른 약속된 문자기호를 묻는 문제입니다. 증기는 S (steam)로 표기하는 것이 올바릅니다.

    오답 노트
    공기: A (air)
    2차 냉매: B (brine)
    물: W (water)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 배관도면에서 의 기호가 나타내는 것은?

  1. 열려있는 체크 밸브 상태
  2. 열려있는 앵글 밸브 상태
  3. 위험 표시의 밸브 상태
  4. 닫혀있는 밸브 상태
(정답률: 82%)
  • 배관 도면 기호의 의미를 묻는 문제입니다. 와 같이 밸브 기호의 내부가 검게 채워져 있는 것은 닫혀있는 밸브 상태를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 그림 중 동관 이음쇠 Ftg×F 어댑터인 것은?

(정답률: 69%)
  • 동관 이음쇠의 종류를 구분하는 문제입니다. Ftg(Flare fitting)와 F(Female thread) 어댑터는 플레어 너트 체결 방식과 암나사가 결합된 형태를 가지며, 이에 해당하는 형상은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 보기 용접기호에서 인접한 용접부 간의 간격(피치)을 나타내는 것은?

  1. a
  2. n
  3. ℓ
  4. (e)
(정답률: 79%)
  • 용접 기호에서 각 알파벳과 기호가 의미하는 정의를 묻는 문제입니다.
    인접한 용접부 간의 간격인 피치는 $(e)$로 표시합니다.

    오답 노트
    a: 용접부 목 길이(각장)
    n: 용접부의 개소
    $\ell$: 용접부 길이
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 그림과 같은 입체도의 평면도로 가장 적합한 것은?

(정답률: 85%)
  • 입체도를 위에서 아래로 내려다본 평면도를 찾는 문제입니다. 주어진 입체도의 형상을 분석하면 상단에 가로지르는 선과 수직으로 내려오는 두 개의 기둥 구조가 확인되므로, 이를 평면으로 투영한 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 기호는 KS 배관의 간략 도시 방법 중 환기계 및 배수계 끝부분 장치의 하나이다. 평면도로 표시된 보기의 간략도시기호의 명칭은?

  1. 콕이 붙은 배수구
  2. 벽붙이 환기삿갓
  3. 회전식 환기삿갓
  4. 고정식 환기삿갓
(정답률: 75%)
  • 제시된 이미지 는 KS 배관 간략 도시 방법 중 원 안에 십자 모양이 그려진 형태로, 이는 콕이 붙은 배수구를 나타내는 표준 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

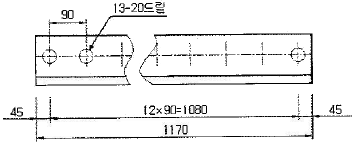

54. 그림과 같은 도면에 지시기호에 ‘13-20드릴’ 이라고 구멍을 지시한 경우에 대한 설명으로 옳은 것은?

  1. 드릴 구멍의 지름은 13mm이다.
  2. 드릴 구멍의 피치는 45mm이다.
  3. 그릴 구멍은 13개이다.
  4. 드릴 구멍의 깊이는 20mm이다.
(정답률: 86%)
  • 도면의 지시기호 '13-20드릴'에서 앞의 숫자 $13$은 구멍의 개수를, 뒤의 숫자 $20$은 구멍의 지름을 의미합니다. 따라서 드릴 구멍은 13개입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 공정에서 만성적으로 존재하는 것은 아니고 산발적으로 발생하며, 품질의 변동에 크게 영향을 끼치는 요주의 원인으로 우발적 원인인 것을 무엇이라 하는가?

  1. 우연원인
  2. 이상원인
  3. 불가피 원인
  4. 억제할 수 없는 원인
(정답률: 69%)
  • 이상원인은 만성적으로 존재하는 것이 아니라 산발적, 돌발적으로 발생하여 품질 변동에 큰 영향을 주는 원인으로, 작업자의 부주의나 설비 이상 등이 이에 해당합니다.

    오답 노트
    우연원인: 엄격한 관리 상태에서도 불가피하게 발생하는 미세한 변동 원인
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 계수 규준형 1회 샘플링 검사(KS A 3102)에 관한 설명 중 가장 거리가 먼 것은?

  1. 검사에 제출된 로트의 제조공정에 관한 사전 정보가 없어도 샘플링 검사를 적용할 수 있다.
  2. 생산자측과 구매자측이 요구하는 품질보호를 동시에 만족시키도록 샘플링 검사방식을 선정한다.
  3. 파괴검사의 경우와 같이 전수검사가 불가능한 때에는 사용할 수 없다.
  4. 1회만의 거래시에도 사용할 수 있다.
(정답률: 63%)
  • 계수 규준형 1회 샘플링 검사는 전수검사가 불가능하거나 비용이 너무 많이 드는 파괴검사 등의 경우에 매우 유용하게 사용할 수 있는 검사 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 어떤 공장에서 작업을 하는데 있어서 소요되는 기간과 비용이 다음 [표]와 같을 때 비용구배는 얼마인가? (단. 활동시간의 단위는 일(日)로 계산한다.)

  1. 50,000원
  2. 100,000원
  3. 200,000원
  4. 300,000원
(정답률: 81%)
  • 비용구배는 정상 기간의 작업을 특급 기간으로 단축시킬 때 추가로 발생하는 단위 시간당 비용을 의미합니다.
    $$\text{비용구배} = \frac{\text{특급비용} - \text{정상비용}}{\text{정상일수} - \text{특급일수}}$$
    $$\text{비용구배} = \frac{2000000 - 1500000}{15 - 10}$$
    $$\text{비용구배} = 100000$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 방법시간측정법(MTM : Method Time Measur ement)에서 사용되는 1TMU(Time Measurement Unit)는 몇 시간인가?

  1. 1/100000시간
  2. 1/10000시간
  3. 6/10000시간
  4. 36/1000시간
(정답률: 78%)
  • 방법시간측정법(MTM)에서 사용하는 시간 단위인 $1\text{TMU}$는 $0.00001$시간, 즉 $1/100000$시간을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 품질특성을 나타내는 데이터 중 계수치 데이터에 속하는 것은?

  1. 무게
  2. 길이
  3. 인장강도
  4. 부적합품의 수
(정답률: 87%)
  • 계수치 데이터는 개수나 횟수처럼 정수로 셀 수 있는 데이터를 의미하므로 부적합품의 수가 이에 해당합니다.

    오답 노트
    무게, 길이, 인장강도: 연속적인 수치로 측정되는 계량치 데이터임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 품질관리시스템에 있어서 4M에 해당하지 않는 것은?

  1. Man
  2. Machine
  3. Material
  4. Money
(정답률: 83%)
  • 품질관리시스템의 4M은 생산의 4요소인 Man(사람), Machine(기계), Material(재료), Method(방법)를 의미합니다.

    오답 노트
    Money: 7M 또는 9M 구성 요소에는 포함되나 기본 4M에는 해당하지 않음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
