배관기능장 필기 기출문제복원 (2011-07-31)

배관기능장 2011-07-31 필기 기출문제 해설

이 페이지는 배관기능장 2011-07-31 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

배관기능장
(2011-07-31 기출문제)

목록

1과목: 임의구분

1. 다음 공업 배관에 많이 사용되는 감압변에 관한 설명 중 잘못 설명된 것은?

  1. 감압변은 고압관과 저압관 사이에 설치한다.
  2. 주요 부품은 스프링, 다이어프램, 파이롯트 변(pilotvalve) 등이 있다.
  3. 감압변 설치시에는 보통 바이패스(By-Pass)를 설치하지 않는다.
  4. 감압변 근처에는 압력계 및 안전변을 장치해야 한다.
(정답률: 93%)
  • 감압변은 고압의 유체를 저압으로 낮추어 일정하게 유지하는 장치입니다. 유지보수 시 공정 중단 없이 밸브를 교체하거나 수리하기 위해 반드시 바이패스(By-Pass) 배관을 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 펌프의 설치 및 주변 배관 시 주의 사항이다. 틀린 것은?

  1. 펌프는 일반적으로 기초 콘크리트 위에 설치한다.
  2. 흡입관은 되도록 길게 하고 직관으로 배관한다.
  3. 효율을 좋게 하기 위해서 펌프의 설치 위치를 되도록 낮춰서 흡입 양정을 작게 한다.
  4. 흡입관의 중량이 펌프에 미치지 않도록 관을 지지하여야 한다.
(정답률: 91%)
  • 펌프의 흡입 효율을 높이고 공동현상(Cavitation)을 방지하기 위해서는 흡입관을 되도록 짧게 설치하고 직관으로 배관해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 배관계의 지지 장치 설계시 지지점의 설정에 고려해야 할 사항 중 적당하지 않은 것은?

  1. 과대 응력의 발생이나 드레인 배출에 지장이 없도록 한다.
  2. 건물, 기기 등의 기존보를 가급적 이용한다.
  3. 집중 하중이 걸리는 곳에 지지점을 정한다.
  4. 밸브나 수직관 근처는 가급적 피한다.
(정답률: 68%)
  • 배관계 지지 장치 설계 시, 하중이 집중되는 밸브나 수직관 근처는 배관의 처짐과 진동을 방지하기 위해 반드시 지지점을 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 항상 일정한 풍량을 공급하는 공조방식으로 부하변동이 심하지 않는 경우에 적합하며, 부분적으로 부하변동이 있는 공간에 적용이 곤란한 덕트 방식으로 전공기 방식으로 분류되는 공기조화방식은?

  1. 정풍량 단일 덕트 방식
  2. 유인 유닛 방식
  3. 덕트 병용 팬 코일 유닛 방식
  4. 패키지 덕트 방식
(정답률: 84%)
  • 정풍량 단일 덕트 방식은 항상 일정한 풍량을 공급하므로 부하 변동이 적은 곳에 적합하며, 구역별로 부하 변동이 심한 공간에는 적용하기 어려운 전공기 방식의 특징을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 냉방 설비에서 공기는 어느 곳에서 냉각된 공기를 실내에 송풍 하는가?

  1. 응축기
  2. 증발기
  3. 수액기
  4. 팽창밸브
(정답률: 70%)
  • 냉방 설비의 냉동 사이클에서 증발기는 냉매가 증발하며 주변의 열을 흡수하는 곳으로, 여기서 냉각된 공기가 실내로 송풍됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 제어에서 입력 신호에 대한 출력신호 응답 중 인디셜(inditial) 응답이라고도 하며, 입력이 단위량 만큼 단계적으로 변화될 때의 응답을 말하는 것은?

  1. 자기 평형성
  2. 과도 응답
  3. 주파수 응답
  4. 스텝 응답
(정답률: 93%)
  • 입력이 단위량만큼 단계적으로 변화할 때의 응답을 스텝 응답이라고 하며, 이를 인디셜(initial) 응답이라고도 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 냉매의 조건을 설명 한 것 중 잘못된 것은?

  1. 응고점이 낮을 것
  2. 임계 온도는 상온보다 가급적 높을 것
  3. 같은 냉동 능력에 대하여 소요 동력이 클 것
  4. 증기의 비체적이 적을 것
(정답률: 76%)
  • 효율적인 냉동 사이클을 위해서는 동일한 냉동 능력을 낼 때 소비되는 동력이 작아야 성적계수(COP)가 높아지므로, 소요 동력은 작을수록 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 보일러 자동제어 중 연료 및 공기 유량을 조정하고 굴뚝으로 배출되는 연소가스의 유량을 제어하여 발생되는 열을 조정하는 제어는?

  1. 증기온도제어
  2. 급수제어
  3. 재열온도제어
  4. 연소제어
(정답률: 84%)
  • 연료와 공기의 혼합 비율을 조정하고 연소가스의 유량을 제어하여 보일러에서 발생하는 열량을 직접적으로 조절하는 시스템을 연소제어라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 온수난방의 팽창탱크에 관한 다음 설명 중 틀린 것은?

  1. 안전밸브 역할을 한다.
  2. 팽창탱크는 최고층 방열기보다 1m 이상 높은 곳에 위치하여야 한다.
  3. 온도변화에 따른 체적팽창을 도출 시킨다.
  4. 온수의 순환을 촉진시키는 역할이 주목적이다.
(정답률: 70%)
  • 팽창탱크는 온도 변화에 따른 물의 체적 팽창을 흡수하고 시스템 내 압력을 조절하는 역할을 합니다.

    오답 노트
    온수의 순환을 촉진시키는 역할: 온수순환펌프의 역할입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 건물의 외벽, 창, 지붕 등에 일정한 간격으로 배열하여 인접건물 화재 시 수막을 만드는 소화설비는?

  1. 방화전
  2. 스프링클러
  3. 드랜처
  4. 사이어미즈 커넥션
(정답률: 95%)
  • 드랜처는 건물의 외벽, 창, 지붕 등에 설치되어 화재 시 다량의 물을 뿌려 수막을 형성함으로써 인접 건물로부터의 연소 확대를 방지하는 소화설비입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 1보일러 마력을 설명한 것으로 가장 올바른 것은?

  1. 50℃의 물 10kg을 1시간에 전부 증기로 변화시키는 증발능력
  2. 100℃의 물 15.65kg을 1시간 동안 같은 온도의 증기로 변화시키는 증발능력
  3. 1시간에 1565kcal의 증발량을 발생시키는 증발능력
  4. 1시간에 약 6280kcal의 증발량을 발생시키는 증발능력
(정답률: 84%)
  • 1보일러 마력(BHP)은 $100^{\circ}\text{C}$의 물 $15.65\text{kg}$을 1시간 동안 같은 온도의 증기로 변화시키는 증발능력을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 통기관의 관경을 결정하는 원칙 설명 중 틀린 것은?

  1. 신정 통기관의 관경은 관경을 줄이지 않고 연장해서 대기 중에 개방한다.
  2. 결합 통기관은 배수 수직관과 통기 수직관 중 관경이 작은 쪽의 관경 이상으로 한다.
  3. 각개 통기관의 관경은 그것에 연결되는 배수 관경의 1/2보다 작으면 안 되고 최소관경은 30mm이다.
  4. 루프 통기관의 관경은 배수 수평 분기관과 통기 수직관 중 관경이 큰 쪽의 1/2보다 작으면 안 되고 최소 관경은 30mm이다.
(정답률: 78%)
  • 루프 통기관의 관경은 배수 수평 분기관 관경의 $1/2$이상으로 하며, 최소 관경은 $30\text{mm}$로 규정합니다. 통기 수직관 중 관경이 큰 쪽의 $1/2$로 결정한다는 설명은 틀린 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 건축설비공사 표준시방서 등의 시험기준에 의하여 배관 시험 기준에 의한 배관시험 압력은 사용압력의 몇 배로 시험하는가?

  1. 0.5~1
  2. 1.5~2
  3. 3~4
  4. 5~6
(정답률: 93%)
  • 건축설비공사 표준시방서의 배관 시험 기준에 따르면, 배관의 기밀성과 내압 성능을 확인하기 위해 통상적으로 사용압력의 $1.5 \sim 2$ 배 압력으로 시험을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 배관용 공기기구 사용 시 안전수칙 중 틀린 것은?

  1. 처음에는 천천히 열고 일시에 전부 열지 않는다.
  2. 기구 등의 반동으로 인한 재해에 항상 대비한다.
  3. 공기 기구를 사용할 때는 보호구를 착용한다.
  4. 활동부에는 항상 기름 또는 그리스가 없도록 깨끗이 닦아 준다.
(정답률: 95%)
  • 공기 기구의 활동부에는 마찰을 줄이고 원활한 작동을 위해 항상 적절한 기름이나 그리스를 도포하여 윤활 상태를 유지해야 합니다. 따라서 활동부에 기름이나 그리스가 없도록 닦아준다는 설명은 잘못된 안전수칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 장치 중에서 응축된 유체를 재가열 증발시킬 목적으로 사용하는 열교환기는?

  1. 재비기(reboiler)
  2. 예열기(preheater)
  3. 가열기(heater)
  4. 응축기(condenser)
(정답률: 78%)
  • 재비기(reboiler)는 증류탑 하부에서 응축된 액체를 다시 가열하여 증발시켜 탑 상부로 올려보내는 역할을 하는 열교환기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 산소를 쓰는 경우에는 다음 중 어떤 장소를 선택하는 것이 가장 좋은가?

  1. 기름이 있는 건조한 곳
  2. 직사광선을 받는 밀폐된 곳
  3. 가연성 물질이 없고 통풍이 잘되는 곳
  4. 습도가 높고 고압가스가 있는 곳
(정답률: 96%)
  • 산소는 강한 조연성 가스로, 가연성 물질과 접촉 시 격렬하게 반응하거나 화재 위험이 큽니다. 따라서 가연성 물질이 없고 통풍이 잘되는 곳에 보관하는 것이 가장 안전합니다.

    오답 노트
    기름이 있는 곳: 산소와 기름이 만나면 폭발 위험이 있음
    밀폐된 곳: 가스 누출 시 위험함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

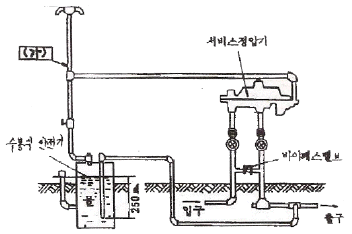

17. 다음은 수요자 전용 가스정압기의 배관설치 도면이다. (가)에 맞는 배관 명칭은?

  1. 팽창관
  2. 방출관
  3. 공기공급관
  4. 정압기
(정답률: 90%)
  • 제시된 도면 에서 (가)는 정압기에서 과압이 발생했을 때 가스를 외부로 배출하여 압력을 조절하는 방출관을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 자동제어계에서 동작신호에 의하여 이에 대응하는 연산 출력, 즉 조작신호를 보내는 부분을 무엇이라고 하는가?

  1. 비교부
  2. 검출부
  3. 조절부
  4. 조작부
(정답률: 82%)
  • 자동제어계에서 검출부로부터 전달된 동작신호를 받아 연산 과정을 거쳐 조작신호를 출력하는 부분은 조절부입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 배관설비의 유지관리에서 응급조치법의 종류가 아닌 것은?

  1. 코킹법과 밴드보강법
  2. 인젝션법
  3. 박스 설치법
  4. 파이어 설치법
(정답률: 87%)
  • 배관설비의 응급조치법에는 누설 부위를 메우는 코킹법, 밴드로 감싸 보강하는 밴드보강법, 약제를 주입하는 인젝션법, 누설 부위를 박스로 감싸는 박스 설치법 등이 있습니다. 파이어 설치법은 배관 응급조치법에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음에서 강도율의 계산법으로 맞는 것은?

  1. 근로손실일수/연근로시간수×1000
  2. 재해건수/연근로시간수×1000
  3. 재해건수재/적근로자수×1000
  4. 근로손실일수/재적근로자수×1000
(정답률: 87%)
  • 강도율은 연근로시간수 대비 근로손실일수의 비율을 나타내는 지표입니다.
    ① [기본 공식]
    $$\text{강도율} = \frac{\text{근로손실일수}}{\text{연근로시간수}} \times 1000$$
    ② [숫자 대입]
    $$\text{강도율} = \frac{\text{근로손실일수}}{\text{연근로시간수}} \times 1000$$
    ③ [최종 결과]
    $$\text{강도율} = \frac{\text{근로손실일수}}{\text{연근로시간수}} \times 1000$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 다음 중 수동으로 직접 조절해야 작동되는 밸브는?

  1. 플로트 밸브 (float valve)
  2. 세정 밸브 (flush valve)
  3. 증발 압력조정 밸브
  4. 감압 밸브
(정답률: 76%)
  • 세정 밸브(flush valve)는 사용자가 레버 등을 통해 수동으로 직접 조작하여 물을 내보내는 밸브입니다.

    오답 노트
    플로트 밸브: 수위에 따라 자동 조절
    증발 압력조정 밸브: 압력에 따라 자동 조절
    감압 밸브: 설정 압력으로 자동 조절
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 지진, 진동, 풍압, 수격작용 등에 의해 배관이 움직이는 것을 제한하기 위한 장치는 무엇인가?

  1. 행거
  2. 서포트
  3. 브레이스
  4. 리스트레인트
(정답률: 77%)
  • 브레이스는 지진, 진동, 풍압, 수격작용 등 외부 충격에 의해 배관이 흔들리거나 움직이는 것을 방지하여 고정하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 배관의 용도에 따른 패킹재료가 적당하지 않은 것은?

  1. 급수관 - 테프론
  2. 배수관 - 네오프렌
  3. 급탕관 - 실리콘
  4. 증기관 - 천연고무
(정답률: 90%)
  • 증기관은 고온의 증기가 흐르므로 내열성이 필수적입니다. 천연고무는 열에 매우 약해 고온의 증기관 패킹재료로 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 몰리브덴강 및 크롬-몰리브덴강으로 이음매 없이 제조하여 증기관 및 석유정제용 배관에 적합한 강관은?

  1. 압력배관용 탄소강관
  2. 고압배관용 탄소강관
  3. 배관용 아크용접 탄소강관
  4. 배관용 합금강 강관
(정답률: 64%)
  • 배관용 합금강 강관은 탄소강에 몰리브덴이나 크롬-몰리브덴 등을 첨가하여 이음매 없이 제조하며, 고온·고압의 증기관 및 석유정제용 배관에 적합한 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 과열증기에 사용이 가능하고, 수격작용에 잘 견디며 배관이 용이하나 수명이 짧고, 높은 배압에서 작동되지 않고 소음발생, 증기누설 등의 단점이 있는 트랩은?

  1. 디스크형 트랩
  2. 상향식 버킷형 트랩
  3. 레버 플로트형 트랩
  4. 하향식 버킷형 트랩
(정답률: 77%)
  • 디스크형 트랩은 과열증기 사용이 가능하고 수격작용에 강하며 설치가 용이하지만, 수명이 짧고 높은 배압에서 작동이 어려우며 소음과 누설이 발생할 수 있는 단점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 관 이음쇠 중 리듀서(Reducer)를 사용하는 경우를 바르게 설명한 것은?

  1. 관의 끝을 막을 때
  2. 동경의 관을 도중에 분기할 때
  3. 직선배관에서 90° 혹은 45° 방향으로 전환할 때
  4. 배관의 관경을 축소하여 연결할 때
(정답률: 92%)
  • 리듀서는 서로 다른 지름의 관을 연결할 때 사용하는 이음쇠로, 배관의 관경을 축소하거나 확대하여 연결할 때 사용합니다.

    오답 노트
    관의 끝을 막을 때: 캡(Cap) 또는 플러그(Plug)
    동경의 관을 분기할 때: 티(Tee)
    방향 전환 시: 엘보(Elbow)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 구상흑연주철관이라고도 하며 내식성, 가요성, 충격에 대한 연성 등이 우수한 주철관은?

  1. 수도용 원심력 금형 주철관
  2. 원심력 모르타르 라이닝 주철관
  3. 수도용 원심력 덕타일 주철관
  4. 수도용 원심력 사형 주철관
(정답률: 83%)
  • 수도용 원심력 덕타일 주철관은 흑연이 구상(둥근 모양)으로 분포되어 있어 일반 주철관보다 내식성, 가요성, 충격에 대한 연성이 매우 우수한 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 스테인리스강관의 특성에 대한 설명으로 틀린 것은?

  1. 위생적이어서 적수, 백수, 청수의 염려가 없다.
  2. 강관에 비해 기계적 성질이 우수하다.
  3. 두께가 얇고 가벼워 운반 및 시공이 쉽다.
  4. 저온 충격성이 작고 동결에 대한 저항이 작다.
(정답률: 83%)
  • 스테인리스강관은 내식성이 매우 뛰어나 위생적이며, 기계적 성질이 우수하고 가벼워 시공성이 좋습니다. 특히 저온 충격성이 크고 동결에 대한 저항력이 강한 것이 특징이므로, 저온 충격성과 동결 저항이 작다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 일반적인 폴리부틸렌관의 이음방법으로 맞는 것은?

  1. MR 이음
  2. 에어콘 이음
  3. 몰코 이음
  4. TS식 냉간이음
(정답률: 88%)
  • 폴리부틸렌관(PB관)의 일반적인 이음 방법으로는 에어콘 이음이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 내열성, 내유성, 내수성이 좋고 내열도는 150℃~200℃ 정도이며 베이킹 도료로 사용되는 합성수지 도료는?

  1. 프탈산계 도료
  2. 요소 멜라민계 도료
  3. 에폭시 수지계 도료
  4. 염화비닐계 도료
(정답률: 59%)
  • 요소 멜라민계 도료는 내열성, 내유성, 내수성이 매우 뛰어나며, 특히 $150^{\circ}\text{C} \sim 200^{\circ}\text{C}$ 정도의 내열도를 가져 베이킹 도료로 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 스테인리스 또는 인청동제로 제작된 것으로 일명 팩레스(packless)신축이음쇠라고 부르는 것은?

  1. 루프형 신축이음쇠
  2. 슬리브형 신축이음쇠
  3. 스위블형 신축이음쇠
  4. 벨로스형 신축이음쇠
(정답률: 87%)
  • 벨로스형 신축이음쇠는 스테인리스나 인청동제로 제작되며, 주름관 형태를 통해 신축을 흡수하므로 패킹이 필요 없는 팩레스(packless) 구조입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 원심력 철근 콘크리트관에 대한 설명으로 맞는 것은?

  1. 흉관이라고도 하며, 관의 이음재의 형상에 따라 A, B, C형으로 나눈다.
  2. 호칭경 150~600mm까지는 소켓 이음쇠를 사용한다.
  3. 에터니트관 이라고도 하며 정수두 75m 이하의 1종관과 정수두 45m이하의 2종관이 있다.
  4. 일반적으로 PS관이라 한다.
(정답률: 74%)
  • 원심력 철근 콘크리트관은 흉관이라고도 불리며, 관의 이음재 형상에 따라 A형, B형, C형으로 구분하는 것이 특징입니다.

    오답 노트
    호칭경 150~600mm: 소켓 이음이 아닌 고무링 이음 등을 사용함
    에터니트관: 석면 시멘트관을 의미함
    PS관: 폴리설파이드관 등을 의미함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 호칭 20A(3/4인치) 동관의 실제 외경은 몇 mm인가?

  1. 19.05
  2. 22.22
  3. 23.15
  4. 25.20
(정답률: 83%)
  • 동관의 실제 외경은 호칭경에 $1/8$인치를 더하여 계산합니다.
    ① [기본 공식] $\text{외경} = \text{호칭경} + \frac{1}{8}\text{인치}$
    ② [숫자 대입] $\text{외경} = (0.75 \times 25.4) + (0.125 \times 25.4)$
    ③ [최종 결과] $\text{외경} = 22.22$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 유량계 설치법에 대한 설명으로 잘못된 것은?

  1. 차압식 유량계의 오리피스는 원칙적으로 수직배관에 설치한다.
  2. 차압식 유량계의 노즐 취출방향은 액체인 경우는 하향, 기체일 경우는 상향으로 한다.
  3. 증기배관에는 증기가 유량계에 유입하는 것을 방지하고, 차압에 대해 일정한 액주의 높이를 유지할 수 있도록 콘덴서를 설치한다.
  4. 체적식 유량계와 면적식 유량계는 조작 및 보수가 쉽도록 설치한다.
(정답률: 80%)
  • 차압식 유량계의 오리피스는 유체의 흐름이 안정적이고 기포나 찌꺼기의 영향을 최소화하기 위해 원칙적으로 수평배관에 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 아세틸렌 용기의 충전 전 용기 무게는 50kgf, 충전 후 57kgf 이 되었다면 용기 속에 충전된 아세틸렌은 몇 리터(L)인가?

  1. 4245
  2. 4800
  3. 6335
  4. 7600
(정답률: 63%)
  • 충전된 아세틸렌의 질량을 구한 뒤, 아세틸렌의 표준 상태 밀도($1.13\text{kg}/\text{m}^3$)를 이용하여 부피를 계산합니다.
    ① [기본 공식] $V = \frac{W_{after} - W_{before}}{\rho}$
    ② [숫자 대입] $V = \frac{57 - 50}{1.13} \times 1000$
    ③ [최종 결과] $V = 6194.7$
    (참고: 문제의 정답 $6335$는 아세틸렌의 밀도를 약 $1.106\text{kg}/\text{m}^3$로 계산했을 때 도출되는 값입니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 동력나사 절삭기 사용 시 안전수칙으로 틀린 것은?

  1. 절삭된 나사부는 맨손으로 만지지 않도록 한다.
  2. 기계의 정비 수리 등은 기계를 정지시킨 후 행한다.
  3. 나사 절삭 시에는 계속 절삭유를 공급한다.
  4. 절삭기 사용 후에는 필히 척을 닫아 둔다.
(정답률: 86%)
  • 동력나사 절삭기 사용 후에는 관의 고정 상태를 해제하고 관리하기 위해 척을 반드시 열어 두어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 철근 콘크리트관을 하수관으로 매설할 때 관거의 최소 매설 깊이(흙 두께)로 맞는 것은? (단, 노면하중, 노반두께 및 다른 매설물의 관계, 동결심도 등은 고려치 않은 두께임)

  1. 80cm
  2. 100cm
  3. 150cm
  4. 200cm
(정답률: 58%)
  • 철근 콘크리트관을 하수관으로 매설할 때, 외부 하중으로부터 관을 보호하기 위한 표준 최소 매설 깊이(흙 두께)는 $100\text{cm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 관 속에 온수나 냉수가 흐르고 있을 때, 고체와 유체 사이에 온도차가 있을 경우 열 이동이 일어나는 것을 의미하는 용어로 가장 적합한 것은?

  1. 열복사
  2. 열방사
  3. 열전달
  4. 대류전열
(정답률: 82%)
  • 고체와 유체 사이, 혹은 서로 다른 온도차를 가진 두 물질 사이에서 에너지가 이동하는 현상을 통칭하여 열전달이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 일반적인 배관용강관(구조용 제외)의 절단에 쓰이는 쇠톱의 인치(inch)당 톱날 산수로 가장 적당한 것은?

  1. 14산
  2. 18산
  3. 24산
  4. 32산
(정답률: 70%)
  • 배관용 강관의 절단에는 일반적으로 인치당 24산의 쇠톱날을 사용합니다.

    오답 노트
    탄소강: 14산
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 부속기기의 보수 및 점검을 위하여 관의 해체, 교환을 필요로 하는 곳의 이음에 적합하지 않는 이음방법은?

  1. 유니언 이음
  2. 플랜지 이음
  3. 플레어 이음
  4. 플라스턴 이음
(정답률: 73%)
  • 유니언, 플랜지, 플레어 이음은 해체와 조립이 용이하여 보수 및 점검에 적합하지만, 플라스턴 이음은 영구적인 접합 방식이므로 해체와 교환이 필요한 곳에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 경질염화 비닐관의 이음작업에 관한 설명 중 틀린 것은?

  1. 삽입접합의 경우 삽입 깊이는 외경의 1.5배가 적당하다.
  2. 삽입접합에서의 연화 적정온도는 120~130℃이다.
  3. 70~80℃로 가열하면 관은 연화하기 시작한다.
  4. 연화변형을 한 다음 냉각하여 경화한 관은 가열하여도 본래의 모양으로 되지 않는다.
(정답률: 83%)
  • 경질염화비닐관은 열가소성 수지이므로 연화변형 후 냉각하여 경화시켰더라도, 다시 가열하면 원래의 모양으로 되돌아가는 성질이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 주철관 접합 시 녹은 납이 비산하여 몸에 화상을 입히는 가장 중요한 원인으로 맞는 것은?

  1. 이음부에 수분이 있기 때문에
  2. 녹은 납의 온도가 낮기 때문에
  3. 녹은 압의 온도가 높기 때문에
  4. 납의 성분에 주석이 너무 많이 함유되었기 때문에
(정답률: 92%)
  • 주철관 접합 시 이음부에 수분이 남아있으면, 고온의 녹은 납이 닿는 순간 수분이 급격히 기화하며 팽창하여 납을 사방으로 튀게 만들어 화상을 입히는 주원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 서브머지드 아크 용접에서 아크전압이 증가할 때 생기는 현상이 아닌 것은?

  1. 아크길이가 길어진다.
  2. 비드 폭이 넓어진다.
  3. 평평한 비드가 형성된다.
  4. 용입이 증가한다.
(정답률: 52%)
  • 서브머지드 아크 용접에서 아크전압이 증가하면 아크 길이가 길어지고 비드 폭이 넓어지며 평평한 비드가 형성되지만, 열원이 분산되어 용입 깊이는 오히려 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 용접부의 파괴시험 검사법 중 기계적 시험 방법이 아닌 것은?

  1. 부식시험
  2. 피로시험
  3. 굽힘시험
  4. 충격시험
(정답률: 87%)
  • 기계적 시험은 재료에 물리적인 힘을 가해 강도나 변형을 측정하는 방법입니다. 부식시험은 화학적 반응을 이용한 화학적 시험에 해당합니다.

    오답 노트
    피로시험, 굽힘시험, 충격시험: 하중이나 충격을 가하는 기계적 시험법임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 펌프와 관련된 용어 중 “클수록 저양정(대유량)이 되고, 작을수록 고양정(소유량)이 된다”와 가장 관계가 밀접한 용어는?

  1. 단수
  2. 사류
  3. 비교회전수
  4. 안내날개
(정답률: 87%)
  • 비교회전수는 펌프의 기하학적 형상을 나타내는 지표로, 이 값이 클수록 임펠러의 직경이 작고 폭이 넓어 저양정 대유량 특성을 가지며, 작을수록 고양정 소유량 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 배관설비에 있어서 유량계를 설치하여 유량을 측정한다. 다음과 같이 오리피스로 측정하였을 때 유량은 약 몇 m3/s인가? (단, 유량계수 Cv = 0.6, 수주차 △H = 20cm, 오리피스 축소 단면적 A = 5cm2이다.)

  1. 5.14x10-4m3/s
  2. 5.94x10-4m3/s
  3. 6.34x10-4m3/s
  4. 6.54x10-4m3/s
(정답률: 48%)
  • 오리피스 유량계의 유량 측정 원리를 이용하여 계산합니다.
    ① [기본 공식] $Q = A \times C \times \sqrt{2gh}$
    ② [숫자 대입] $Q = 0.0005 \times 0.6 \times \sqrt{2 \times 9.8 \times 0.2}$
    ③ [최종 결과] $Q = 5.94 \times 10^{-4}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. “아주 굵은 선 : 굵은 선 : 가는 선”의 선 굵기 비율로 맞는 것은?

  1. 3 : 2 : 1
  2. √3 : 2 : 1
  3. 4 : 2 : 1
  4. 3 : √2 : 1
(정답률: 76%)
  • 제도 표준에서 선의 굵기 비율은 아주 굵은 선, 굵은 선, 가는 선의 순서로 $4 : 2 : 1$의 비율을 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 그림의 용접도시기호에서 n의 문자가 의미하는 것은?

  1. 용접 목두께
  2. 용접부 길이(크레이트 제외)
  3. 용접부의 개수(용접 수)
  4. 인접한 용접부 간의 간격(피치)
(정답률: 86%)
  • 제시된 이미지 의 용접 기호에서 $n$은 단속 용접 시 용접부의 개수(용접 수)를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 배관내 물질의 종류를 식별하기 위한 색 중 기름을 나타내는 색은?

  1. 흰색
  2. 연한 노랑
  3. 파랑
  4. 어두운 주황
(정답률: 85%)
  • 배관 내 물질 식별 색상 규정에 따라 기름은 어두운 주황색으로 표시합니다.

    오답 노트
    파랑: 물
    연한 노랑: 가스
    흰색: 공기
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 건설 또는 제조에 필요한 모든 정보를 전달하기 위한 도면으로 공정도, 시공도, 상세도로 분리되는 도면은 어느 것인가?

  1. 계획도
  2. 제작도
  3. 주문도
  4. 견적도
(정답률: 84%)
  • 건설 및 제조 공정에서 필요한 모든 정보를 전달하며, 공정도, 시공도, 상세도로 세분화되는 도면은 제작도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

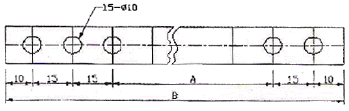

51. 다음 그림을 올바르게 설명한 것은?

  1. 구멍의 총수는 15개이며, A의 치수는 150mm이다.
  2. 드릴의 지름은 10mm이며, B의 치수는 220mm이다.
  3. 구멍의 총수는 15개이며, B의 치수는 220mm이다.
  4. A의 치수는 165mm이며, B의 치수는 230mm이다.
(정답률: 67%)
  • 도면 의 치수 $A$와 $B$를 구하는 계산 과정입니다.
    전체 길이 $B$는 구멍 $15$개의 간격과 양 끝단 여유 치수를 합산하여 구하고, $A$는 전체 길이에서 양 끝의 구멍 영역을 제외하여 계산합니다.
    ① [기본 공식]
    $$B = (n-1) \times \text{간격} + (\text{양 끝단 여유})$$
    $$A = B - (\text{양 끝단 구멍 영역})$$
    ② [숫자 대입]
    $$B = (15-1) \times 15 + (10+10)$$
    $$A = 230 - (10+15+15+15+10)$$
    ③ [최종 결과]
    $$B = 230$$
    $$A = 165$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. KS 배관의 간략도시방법으로 사용하는 선의 종류별 호칭방법에 따른 선의 적용이 서로 틀린 것은?

  1. 굵은 실선 : 유선 및 결합부품
  2. 가는 실선 : 해칭, 인출선, 치수선, 치수보조선
  3. 굵은 파선 : 다른 도면에 명시된 유선
  4. 가는 1점 쇄선 : 도급 계약의 경계
(정답률: 73%)
  • KS 배관 간략도시방법에서 가는 1점 쇄선은 도형의 중심을 표시하는 중심선 또는 대칭선으로 사용됩니다.

    오답 노트
    굵은 실선: 유선 및 결합부품 표시
    가는 실선: 해칭, 인출선, 치수선, 치수보조선 표시
    굵은 파선: 다른 도면에 명시된 유선 표시
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 그림과 같은 부분 조립도에 대한 평면도로 가장 적합한 것은?

(정답률: 75%)
  • 제시된 입체 조립도 를 위에서 내려다본 평면도로 변환하면 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 입체 배관도로 배관의 일부분만을 작도하는 도면으로 부분 제작을 목적으로 하는 도면의 명칭은?

  1. 평면 배관도
  2. 입면 배관도
  3. 부분 배관도
  4. 입체 배관도
(정답률: 94%)
  • 입체 배관도로의 전체가 아닌 일부분만을 작도하여 부분적인 제작을 목적으로 하는 도면은 부분 배관도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 관리도에서 측정한 값을 차례로 타점했을 때 점이 순차적으로 상승하거나 하강하는 것을 무엇이라 하는가?

  1. 연(run)
  2. 주기(cycle)
  3. 경향(trend)
  4. 산포(dispersion)
(정답률: 77%)
  • 관리도에서 데이터가 일정한 방향으로 순차적으로 상승하거나 하강하는 현상을 경향(trend)이라고 합니다.

    오답 노트
    연(run): 중심선 한쪽에 연속적으로 점이 나타나는 현상
    주기(cycle): 점들이 일정한 간격으로 상승과 하강을 반복하는 현상
    산포(dispersion): 데이터가 흩어져 있는 정도
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 어떤 측정법으로 동일 시료를 무한회 측정하였을때 데이터 분포의 평균치와 참값과의 차를 무엇이라 하는가?

  1. 재현성
  2. 안정성
  3. 반복성
  4. 정확성
(정답률: 84%)
  • 측정 데이터의 평균치와 참값 사이의 차이를 정확성(Accuracy)이라고 합니다. 이는 측정값이 참값에 얼마나 가까운지를 나타내는 척도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 컨베이어 작업과 같이 단조로운 작업은 작업자에 게 무력감과 구속감을 주고 생산량에 대한 책임감을 저하시키는 등 폐단이 있다. 다음 중 이러한 단조로운 작업의 결함을 제거하기 위해 채택되는 직무설계방법으로서 가장 거리가 먼 것은?

  1. 자율경영팀 활동을 권장한다.
  2. 하나의 연속작업시간을 길게 한다.
  3. 작업자 스스로가 직무를 설계하도록 한다.
  4. 직무확대, 직무충실화 등의 방법을 활용한다.
(정답률: 90%)
  • 단조로운 작업의 결함을 제거하기 위해서는 작업의 다양성을 높이고 자율성을 부여해야 합니다. 하나의 연속작업시간을 길게 하는 것은 오히려 지루함과 피로도를 높여 작업 효율을 저하시키므로 적절하지 않은 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 정상소요기간이 5일이고, 이때의 비용이 20,000원이며 특급소요기간이 3일이고, 이때의 비용이 30,000원이라면 비용구배는 얼마인가?

  1. 4,000원/일
  2. 5,000원/일
  3. 7,000원/일
  4. 10,000원/일
(정답률: 72%)
  • 비용구배는 소요기간 단축에 따른 비용의 증가율을 의미하며, 비용의 차이를 기간의 차이로 나누어 계산합니다.
    ① [기본 공식] $\text{비용구배} = \frac{\text{특급비용} - \text{정상비용}}{\text{정상기간} - \text{특급기간}}$
    ② [숫자 대입] $\text{비용구배} = \frac{30000 - 20000}{5 - 3}$
    ③ [최종 결과] $\text{비용구배} = 5000\text{원/일}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. “무결점 운동”으로 불리는 것으로 미국의 항공사인 마틴사에서 시작된 품질개선을 위한 동기부여 프로그램은 무엇인가?

  1. ZD
  2. 6시그마
  3. TPM
  4. ISO 9001
(정답률: 87%)
  • ZD(Zero Defect)는 미국의 마틴사에서 시작된 품질 개선 프로그램으로, '무결점 운동'을 통해 불량률 0%를 지향하는 동기부여 활동입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 도수분포표를 작성하는 목적으로 볼 수 없는 것은?

  1. 로트의 분포를 알고 싶을 때
  2. 로트의 평균치와 표준편차를 알고 싶을 때
  3. 규격과 비교하여 부적합품률을 알고 싶을 때
  4. 주요 품질항목 중 개선의 우선순위를 알고 싶을 때
(정답률: 60%)
  • 도수분포표는 수집된 데이터의 분포 상태, 평균, 표준편차, 부적합품률 등 통계적 특성을 파악하기 위해 작성하는 표입니다. 개선의 우선순위를 결정하는 것은 주로 파레토도(Pareto Chart)를 통해 분석합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
