배관기능장 필기 기출문제복원 (2015-07-19)

배관기능장
(2015-07-19 기출문제)

목록

1과목: 임의구분

1. 용접 및 배관작업 시 안전사항으로 옳지 않은 것은?

  1. 중유(벙커C유)를 담았던 드럼통을 가스용접기로 절단하였다.
  2. 대형 중력 양두 그라인더 작업 시 용접용 장갑을 끼고 작업하였다.
  3. 작업장에 가스화재 발생 시 가스용기를 잠근 후 소방서에 연락하였다.
  4. 가솔린 용기를 물로 행군 다음 용접 부위 아래까지 물을 담은 후 용접하였다.
(정답률: 89%)
  • 중유(벙커C유)를 담았던 드럼통을 가스용접기로 절단하였다. - 중유는 가연성이 매우 높은 물질로, 가스용접기와 같은 열을 발생시키는 작업 도구로 절대 절단하면 안 됩니다. 이 작업은 화재나 폭발 위험이 크기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 드릴 작업 중 안전 수칙으로 틀린 것은?

  1. 장갑을 끼고 작업해서는 안 된다.
  2. 드릴날 끝이 양호한 것을 사용한다.
  3. 이상음이 나면 즉시 스위치를 끈다.
  4. 드릴에 의한 칩이 발생하면 회전 중에 제거한다.
(정답률: 95%)
  • 정답: "드릴에 의한 칩이 발생하면 회전 중에 제거한다."

    이유: 드릴 작업 중에는 칩이 발생할 수 있으며, 이 칩은 회전 중에 제거해야 합니다. 만약 회전을 멈추고 칩을 제거하려고 하면, 이미 발생한 칩이 드릴에 끼어서 큰 사고로 이어질 수 있습니다. 따라서 칩이 발생하면 즉시 회전 중에 제거해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 열교환기의 종류 중 판(plate)형 열교환기의 형태가 아닌 것은?

  1. 스파이럴형 열교환기
  2. 플레이트식 열교환기
  3. 쉘 앤 튜브식 열교환기
  4. 플레이트 핀식 열교환기
(정답률: 81%)
  • 쉘 앤 튜브식 열교환기는 판(plate) 형태가 아니라, 쉘(shell)과 튜브(tube)로 이루어진 형태이기 때문에 정답입니다. 스파이럴형 열교환기, 플레이트식 열교환기, 플레이트 핀식 열교환기는 모두 판 형태의 열교환기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 자동제어계의 동작순서로 옳은 것은?

  1. 검출 - 판단 - 비교 - 조작
  2. 검출 - 비교 - 판단 - 조작
  3. 조작 - 비교 - 판단 - 검출
  4. 조작 - 판단 - 비교 - 검출
(정답률: 78%)
  • 자동제어계의 동작순서는 "검출 - 비교 - 판단 - 조작" 입니다.

    먼저 검출 단계에서는 센서 등을 이용하여 시스템의 상태를 감지하고 입력 신호를 생성합니다.

    다음으로 비교 단계에서는 입력 신호와 기준값을 비교하여 차이를 계산합니다.

    그리고 판단 단계에서는 계산된 차이가 일정 범위 내에 있는지 판단하여 제어 신호를 생성합니다.

    마지막으로 조작 단계에서는 생성된 제어 신호를 이용하여 시스템을 제어합니다.

    따라서, 옳은 순서는 "검출 - 비교 - 판단 - 조작" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 원유를 상압증류하여 얻어지는 비등점 200℃ 이하의 유분을 무엇이라고 하는가?

  1. 나프타
  2. 액화천연가스
  3. 오프가스
  4. 액화석유가스
(정답률: 82%)
  • 원유를 상압증류하여 얻어지는 비등점 200℃ 이하의 유분을 나프타라고 합니다. 이는 원유 중에서도 가벼운 유분으로, 주로 휘발유와 화학제품 등의 원료로 사용됩니다. 따라서 보기 중에서는 나프타가 가장 적절한 답입니다. 액화천연가스는 천연가스를 액화시켜 사용하는 것을 말하며, 오프가스는 연료로 사용되지 않는 가스를 말합니다. 액화석유가스는 LPG로서, 원유 중에서도 더 가벼운 유분으로 사용되는 용도가 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 기송배관의 부속설비인 수송관이 저압송식 또는 진공식일 때 일반적인 수송 가능거리는?

  1. 100~150m
  2. 250~300m
  3. 1000~1500m
  4. 3000~6000m
(정답률: 76%)
  • 수송관이 저압송식 또는 진공식일 때 일반적인 수송 가능거리는 수송압력, 수송액의 물성 등에 따라 다르지만, 보통 250~300m 정도이다. 이는 수송압력이 낮을수록 수송거리가 짧아지고, 수송액의 물성이 좋을수록 수송거리가 늘어날 수 있다는 것을 고려한 결과이다. 또한, 이 범위는 경험적으로 쌓인 데이터와 기술적인 한계 등을 고려하여 결정된 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 화학공업배관에서 사용되는 열교환기에 관한 설명으로 옳지 않은 것은?

  1. 유체에 대한 냉각, 응축, 가열, 증발 및 폐열 회수 등에 사용된다.
  2. 단관식 열교환기에는 트유본형, 스파이럴형, U자관형 등이 있다.
  3. 다관식 원통형 열교환기에는 고정판괄말, 유동두형, 케들형 등이 있다.
  4. 열교환기는 열부하, 유량, 조작압력, 온도, 허용압력 손실 등을 고려하여 가장 적합한 것을 선택한다.
(정답률: 74%)
  • 단관식 열교환기에 대한 설명이 옳은 것이므로, 모든 보기가 옳은 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 자동세탁기, 교통신호기, 엘리베이터, 자동판매기 등과 같이 유기적인 관계를 유지하면서 정해진 순서에 따라 제어하는 방식은?

  1. 시퀀스 제어(sequence control) 방식
  2. 피드백 제어(feedback control) 방식
  3. 인터록 제어(Interlock control) 방식
  4. 프로세스 제어(process control) 방식
(정답률: 93%)
  • 시퀀스 제어 방식은 정해진 순서에 따라 제어하는 방식으로, 자동세탁기, 교통신호기, 엘리베이터, 자동판매기 등과 같이 여러 기기가 유기적으로 연결되어 작동해야 하는 경우에 적합합니다. 이 방식은 각 기기의 작동 순서를 미리 정해놓고, 그에 따라 제어를 수행하기 때문에 안정적인 작동이 가능합니다. 따라서 이 문제에서는 시퀀스 제어 방식이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 배관 라인상에 설치되는 계측기기 배관시공법에 관한 설명으로 옳지 않은 것은?

  1. 압력계의 설치위치는 분기 후 1.5m 이상으로 한다.
  2. 유량계 설치 시 출구 측에 반드시 여과기를 설치한다.
  3. 열전대온도계는 충격을 피하고, 습기, 먼지, 일광 등에 주의해야 한다.
  4. 액면계는 가시(可視) 방향의 반대측에서 햇빛이 들어오는 방향으로 부착한다.
(정답률: 75%)
  • "압력계의 설치위치는 분기 후 1.5m 이상으로 한다."가 옳지 않은 설명입니다. 압력계의 설치 위치는 배관 라인상에서 적절한 위치에 설치하여야 하며, 이는 해당 시설의 설계 및 운영 상황에 따라 다를 수 있습니다.

    유량계 설치 시 출구 측에 여과기를 설치하는 이유는, 배관 라인에서 유체가 흐르면서 불순물이 발생할 수 있기 때문입니다. 이러한 불순물이 유량계 내부로 들어가면 측정값이 왜곡될 수 있으므로, 여과기를 설치하여 불순물을 걸러내는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 배수탱크 및 배수펌프의 용량을 결정할 때 고려하여야 할 사항으로 가장 거리가 먼 것은?

  1. 배수의 종류
  2. 오수의 저장시간
  3. 펌프의 최대 운전간격
  4. 배수 부하의 변동상태
(정답률: 67%)
  • 펌프의 최대 운전간격은 배수탱크 및 배수펌프의 용량을 결정할 때 고려해야 할 가장 거리가 먼 사항입니다. 이는 펌프가 일정 시간 이상 운전하지 않으면 고장이 발생할 수 있기 때문입니다. 따라서 펌프의 최대 운전간격을 고려하여 용량을 결정해야 안정적인 운전이 가능합니다. 배수의 종류, 오수의 저장시간, 배수 부하의 변동상태는 모두 배수탱크 및 배수펌프의 용량 결정에 영향을 미치는 요소이지만, 펌프의 최대 운전간격만큼 중요한 요소는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 공기조화설비의 덕트 주요 요소인 가이드 베인에 관한 설명으로 옳은 것은?

  1. 대형 덕트의 풍량 조절용이다.
  2. 소형 덕트의 풍량 조절용이다.
  3. 덕트 분기 부분의 풍량조절을 한다.
  4. 굽은(회전) 부분의 기류를 안정시킨다.
(정답률: 83%)
  • 가이드 베인은 덕트 내부에서 공기의 흐름을 안정시키는 역할을 합니다. 특히 굽은(회전) 부분에서 발생하는 기류를 안정시켜서 공기의 흐름이 원활하게 유지되도록 합니다. 따라서 "굽은(회전) 부분의 기류를 안정시킨다."가 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 소화설비장치 중 연결송수관의 송수구 설치에 관한설명으로 옳지 않은 것은?

  1. 송수구는 구경 65mm의 것을 설치
  2. 지면으로부터 높이 0.5m~1m 이하의 위치에 설치
  3. 소방차가 쉽게 접근할 수 있는 노출된 장소에 설치
  4. 송수압력범위를 표시한 표지를 송수구로부터 20m 이상의 거리를 두고 설치할 것
(정답률: 87%)
  • 송수압력범위를 표시한 표지를 송수구로부터 20m 이상의 거리를 두고 설치하는 것은 옳은 설명입니다. 이유는 송수압력범위를 표시한 표지는 송수구와 가까이 위치하면 소방차 등의 이동에 방해가 될 수 있기 때문입니다. 따라서 송수구로부터 20m 이상의 거리를 두어 소방차 등의 이동에 방해가 되지 않도록 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 줄 작업 시 안전수칙으로 옳지 않은 것은?

  1. 줄은 다른 용도로 사용하지 말 것
  2. 줄은 작업 전에 반드시 자루 부분을 점검할 것
  3. 줄 작업 시 줄의 균열 유무를 확인하고 사용할 것
  4. 줄 작업 시 절삭분은 입으로 불어서 깨끗하게 처리할 것
(정답률: 96%)
  • "줄 작업 시 절삭분은 입으로 불어서 깨끗하게 처리할 것"은 옳지 않은 안전수칙입니다. 절삭분은 반드시 안전장갑을 착용하고 적절한 도구를 사용하여 처리해야 합니다. 입으로 불어서 처리하면 위험한 물질을 직접 머금을 수 있고, 불쾌한 냄새와 함께 건강에도 해로울 수 있습니다. 따라서 이 안전수칙은 수정되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 온수난방 귀환관의 배관방법을 직접 귀환 방식과 역귀환 방식으로 구분할 때 역귀환 방식을 사용하는 가장 적당한 것은?

  1. 배관길이를 짧게 할 수 있다.
  2. 마찰저항손실을 적게 할 수 있다.
  3. 온수의 순환율을 다르게 할 수 있다.
  4. 각 구역간 방열량의 균형을 이루게 할 수 있다.
(정답률: 77%)
  • 각 구역간 방열량의 균형을 이루게 함으로써 열분배가 고르게 이루어지고, 각 구역의 온도차가 크게 벌어지지 않아서 온수난방 시스템 전체의 효율성을 높일 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 종래에 사용하던 제어반의 릴레이, 타이머, 카운터 등의 기능을 프로그램으로 대체하고자 만들어진 기기로서 제어반을 소형화 할 수 있고 내부 제어회로 수정을 쉽게 할 수 있는 제어용 기기는?

  1. PLC
  2. 서보 시스템
  3. D/A 컨버터
  4. 유접점 시퀀스 제어
(정답률: 90%)
  • PLC는 Programmable Logic Controller의 약자로, 프로그램으로 제어반의 기능을 대체할 수 있는 제어용 기기입니다. 이를 사용하면 제어반을 소형화할 수 있고 내부 제어회로 수정도 쉽게 할 수 있습니다. 따라서 종래에 사용하던 제어반의 릴레이, 타이머, 카운터 등의 기능을 대체할 수 있습니다. 따라서 정답은 "PLC"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 1보일러 마력을 설명한 것으로 가장 적합한 것은?

  1. 1시간에 1565kcal의 증발량을 발생시키는 증발능력
  2. 1시간에 약 6280kcal의 증발량을 발생시키는 증발능력
  3. 50℃의 물 10kg을 1시간에 전부 증기로 변화시키는 증발능력
  4. 100℃의 물 15.65kg을 1시간 동안 같은 온도의 증기로 변화시키는 증발능력
(정답률: 86%)
  • 보일러는 물을 증발시켜 증기를 만들어 열을 전달하는 장치입니다. 따라서 보일러의 마력은 일정한 시간 동안 일정한 양의 물을 증발시키는 능력을 의미합니다. 따라서 "100℃의 물 15.65kg을 1시간 동안 같은 온도의 증기로 변화시키는 증발능력"이 가장 적합한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 배관의 부식에 관한 설명으로 옳지 않은 것은?

  1. 부식형태로는 국부부식 입계부식, 선택부식이 있다.
  2. 금속재료가 화학적 변화를 일으키는 부식에는 건식, 습식, 전식이 있다.
  3. pH가 높고 통기성이 좋으며 전기저항이 높은 토양에 매설된 금속관은 부식속도가 크다.
  4. 부식속도는 관이 매설되어 있는 토양의 환경, 배관조건, 이종 금속류의 영향 등에 따라 균일하지는 않다.
(정답률: 82%)
  • "pH가 높고 통기성이 좋으며 전기저항이 높은 토양에 매설된 금속관은 부식속도가 크다."가 옳지 않은 것입니다. pH가 높은 토양은 오히려 부식속도가 낮아지며, 통기성이 좋은 토양은 부식속도를 증가시키는 요인 중 하나입니다. 전기저항이 높은 토양은 부식과는 직접적인 연관성이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 배관설비 시험에 관한 일반적인 설명으로 잘못된것은?

  1. 통수시험은 방로 피복을 한 후에 실시한다.
  2. 일반적으로 주관과 지관을 분리하여 시험하고 지관은 지관 모두를 시행한다.
  3. 공기빼기 밸브에서 물이 나오기 시작하여 관내 공기가 완전히 빠진 것을 확인 후 밸브를 닫고 시험한다.
  4. 고압가스설비는 상용압력의 1.5배 이상 압력으로 실시하는 내압시험 및 상용압력 이상의 압력으로 기밀시험을 실시한다.
(정답률: 79%)
  • "통수시험은 방로 피복을 한 후에 실시한다."가 잘못된 것이 아닙니다. 이유는 배관 시공 후에는 내부에 공기가 남아 있을 수 있기 때문에, 이를 제거하고 배관 내부의 물을 채워 시험을 실시해야 합니다. 이를 위해 방로 피복을 한 후에 통수시험을 실시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 공정제어에 있어서 마치 인간의 두뇌와 같은 작용을 하는 것으로 오차의 신호를 받아 어떤 동작을 하면 되는가를 판단한 후 처리하는 부분은?

  1. 검출기
  2. 전송기
  3. 조절기
  4. 조작부
(정답률: 90%)
  • 조절기는 공정제어에서 오차의 신호를 받아 어떤 동작을 해야 하는지 판단하고 처리하는 부분입니다. 이는 인간의 두뇌와 같은 역할을 하며, 공정 제어 시스템에서 가장 중요한 역할을 합니다. 따라서 조절기가 정답입니다. 검출기는 오차를 검출하는 역할, 전송기는 데이터를 전송하는 역할, 조작부는 인간이 시스템을 조작하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 배관설비의 유지관리에서 응급조치법의 종류가 아닌 것은?

  1. 인젝션법
  2. 박스 설치법
  3. 파이어 설치법
  4. 코킹법과 밴드보강법
(정답률: 81%)
  • 파이어 설치법은 응급조치법이 아닙니다. 파이어 설치법은 화재 예방을 위한 설비나 시설물을 설치하는 방법으로, 응급상황에서 즉각적으로 대처할 수 있는 방법이 아닙니다. 따라서, 인젝션법, 박스 설치법, 코킹법과 밴드보강법은 모두 배관설비의 응급조치법으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 화학약품에 강하고 내유성이 크며, 30~130℃의 내열범위를 가지는 증기, 기름, 약품 배관에 적합한 패킹재료는?

  1. 액상 합성수지
  2. 오일실 패킹
  3. 플라스틱 패킹
  4. 석면 조인트시트
(정답률: 80%)
  • 액상 합성수지는 화학약품에 강하고 내유성이 크며, 30~130℃의 내열범위를 가지기 때문에 증기, 기름, 약품 배관에 적합한 패킹재료로 사용됩니다. 또한 액상 합성수지는 석면과 같은 유해물질이 없어서 안전성이 높고, 가격도 저렴하여 많이 사용됩니다. 따라서 이 문제에서 정답은 "액상 합성수지"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 서로 다른 2종의 금속선을 양 끝에 접합하여 만든 것으로 이 양접점을 서로 다른 온도로 유지시켰을 때 발생되는 기전력을 전위차계로 측정함으로써 온도를 측정하는 온도계는?

  1. 광 온도계
  2. 저항 온도계
  3. 열전 온도계
  4. 바이메탈 온도계
(정답률: 73%)
  • 서로 다른 2종의 금속선을 이용하여 온도를 측정하는 방식은 열전효과를 이용한 방식입니다. 따라서 이러한 온도계를 열전 온도계라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 저압, 중압, 고압 어느 곳에도 사용이 가능하고 처리되는 응축수의 양에 비해 소형이며 공기도 함께 배출할 수 있는 트랩은?

  1. 열동식 트랩
  2. 하향식 버켓 트랩
  3. 플로트 트랩
  4. 임펄스 증기 트랩
(정답률: 57%)
  • 임펄스 증기 트랩은 저압, 중압, 고압 모두에서 사용 가능하며, 처리되는 응축수의 양에 비해 소형이며 공기도 함께 배출할 수 있습니다. 이는 트랩 내부의 작동 원리 때문입니다. 임펄스 증기 트랩은 증기의 운동 에너지를 이용하여 작동하며, 증기가 트랩 내부로 유입될 때 고속으로 회전하면서 응축수와 공기를 분리하여 배출합니다. 이러한 작동 원리 때문에 응축수의 양에 상관없이 효율적으로 작동할 수 있으며, 소형화된 디자인으로 인해 다양한 공간에 적용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 연단을 아마인유와 혼합한 것으로서 녹을 방지하기위해 페인트 밑칠로 사용하며, 밀착력이 강력하고 풍화에 강한 도료는?

  1. 광명단 도료
  2. 알루미늄 도료
  3. 산화철 도료
  4. 합성수지 도료
(정답률: 88%)
  • 광명단 도료는 연단과 아마인유를 혼합하여 만들어지며, 이는 녹을 방지하기 위해 페인트 밑칠로 사용됩니다. 또한 밀착력이 강력하고 풍화에 강한 특징을 가지고 있어, 건축물의 외벽 등에 사용되어 지속적인 보호와 유지보수를 가능하게 합니다. 따라서 이 문제에서 정답은 "광명단 도료"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 압력배관용 탄소강관의 스케줄번호에 따른 수압시험의 압력으로 맞는 것은?

  1. Sch NO.10 - 1.0MPa
  2. Sch NO.20 - 3.0MPa
  3. Sch NO.40 - 6.0MPa
  4. Sch NO.60 - 8.0MPa
(정답률: 70%)
  • 압력배관용 탄소강관의 스케줄번호는 파이프의 두께와 관련이 있습니다. 스케줄번호가 높을수록 파이프의 두께가 더 두꺼워지며, 따라서 더 높은 수압을 견딜 수 있습니다. 따라서 Sch NO.40은 Sch NO.10과 Sch NO.20보다 두께가 두 배 이상 두꺼우므로, 더 높은 수압을 견딜 수 있습니다. 따라서 Sch NO.40의 수압시험 압력은 6.0MPa입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 유체의 흐름 방향의 변화가 크고 유량의 조절이 정화하여 소형으로 가장 많이 사용하는 스톱밸브는?

  1. 콕
  2. 슬루스 밸브
  3. 체크 밸브
  4. 글로브 밸브
(정답률: 73%)
  • 글로브 밸브는 유체의 흐름 방향의 변화가 크고 유량의 조절이 정확하여 소형으로 가장 많이 사용되는 스톱밸브입니다. 이는 밸브의 구조가 유체의 흐름 방향과 수직으로 움직이는 밸브 디스크를 사용하여 유체의 흐름을 완전히 차단할 수 있기 때문입니다. 또한, 밸브의 디스크와 시트가 밀착되어 누출이 없으며, 유체의 압력이 높을 때도 사용할 수 있어 다양한 산업 분야에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 일반적인 폴리부틸렌관의 이음방법으로 적합한 것은?

  1. MR 이음
  2. 에이콘 이음
  3. 몰코 이음
  4. TS식 냉간이음
(정답률: 83%)
  • 일반적인 폴리부틸렌관의 이음방법으로는 에이콘 이음이 적합합니다. 이는 다른 이음방법에 비해 높은 밀착성과 내구성을 가지며, 누출이 적고 강한 접합력을 보장합니다. 또한, 설치가 용이하고 비용이 저렴하다는 장점이 있습니다. 따라서, 폴리부틸렌관의 이음방법으로 에이콘 이음을 선택하는 것이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 주철관에 관한 설명으로 틀린 것은?

  1. 내식성, 내압성이 우수하다.
  2. 제조법으로는 원심력법과 천공법이 있다.
  3. 수도용 급수관, 가스공급관, 건축물의 오배수관 등으로 사용된다.
  4. 재질에 따라 보통주철관, 고급주철관 및 닥타일 주철관 등으로 분류한다.
(정답률: 63%)
  • 주철관에 관한 설명 중 틀린 것은 없습니다.

    제조법으로는 원심력법과 천공법이 있다는 것은 주철관을 제조하는 방법 중 두 가지 방법을 말하는 것입니다. 원심력법은 주철관의 내부에 모래를 채워 회전시켜 모양을 만드는 방법이고, 천공법은 주철관의 표면에 구멍을 뚫어 공기를 흡입하여 모양을 만드는 방법입니다. 이 두 가지 방법 중 어떤 방법을 사용할지는 주철관의 용도와 크기 등에 따라 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 일명 팩레스(packless) 신축 이음쇠라고도 하며, 관의 신축에 따라 슬리브와 함께 신축하는 것으로 미끄럼 면에서 유체가 누설되는 것을 방지하는 것은?

  1. 루프형 신축이음쇠
  2. 슬리브형 신축이음쇠
  3. 벨로스형 신축이음쇠
  4. 스위블형 신축이음쇠
(정답률: 81%)
  • 벨로스형 신축이음쇠는 슬리브와 함께 신축하는 것으로 미끄럼 면에서 유체가 누설되는 것을 방지할 뿐만 아니라, 벨로스 디자인으로 인해 더욱 견고하고 내구성이 뛰어나기 때문입니다. 따라서 팩레스 신축 이음쇠 중에서도 가장 효과적인 방법으로 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 플랜지 시트 종류 중 전면 시트(seat) 플랜지를 사용할 때 사용 가능한 호칭압력으로 가장 적합한 것은?

  1. 1kgf/cm2 이하
  2. 16kgf/cm2 이하
  3. 40kgf/cm2 이하
  4. 63kgf/cm2 이상
(정답률: 85%)
  • 전면 시트 플랜지는 파이프와 플랜지 사이에 설치되는 플랜지로, 파이프의 압력을 플랜지에 전달하는 역할을 합니다. 전면 시트 플랜지는 플랜지의 중심부에 구멍이 뚫려 있어 파이프의 내부 직경과 일치하며, 플랜지의 외부에는 볼트홀이 뚫려 있어 다른 플랜지와 연결됩니다.

    전면 시트 플랜지는 파이프와 플랜지 사이에 설치되므로, 파이프의 호칭압력에 따라 적합한 호칭압력을 선택해야 합니다. 호칭압력은 파이프의 내부 압력에 대한 허용압력을 의미하며, 파이프와 플랜지의 재질, 크기, 사용환경 등에 따라 다르게 결정됩니다.

    전면 시트 플랜지를 사용할 때 가장 적합한 호칭압력은 16kgf/cm2 이하입니다. 이유는 전면 시트 플랜지는 파이프와 플랜지 사이에 설치되므로, 파이프의 내부 압력을 플랜지에 전달하는 역할을 합니다. 따라서 전면 시트 플랜지의 허용압력은 파이프의 호칭압력보다는 낮아야 합니다. 일반적으로 파이프의 호칭압력이 16kgf/cm2 이하인 경우에는 전면 시트 플랜지의 허용압력으로 16kgf/cm2 이하를 선택합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 건물 내의 배수 수평주관 끝에 설치하여 공공 하수관에서 유독가스가 건물 안으로 침입하는 것을 방지하는 트랩은?

  1. 메인 트랩
  2. 가솔린 트랩
  3. 드럼 트랩
  4. 그리스 트랩
(정답률: 76%)
  • 메인 트랩은 건물 내의 배수 수평주관 끝에 설치되어 공공 하수관에서 유독가스가 건물 안으로 침입하는 것을 방지하는 트랩입니다. 이는 건물의 주요한 배수 트랩으로서, 다른 트랩들과는 구분됩니다. 따라서 정답은 "메인 트랩"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 비금속관에 관한 설명으로 옳지 않은 것은?

  1. 석면 시멘트관을 일명 에터니트관이라고 한다.
  2. 원심력 철근 콘크리트관을 흄관이라고도 한다.
  3. 수도용 경질염화비닐관은 고온에 잘 견디지 못한다.
  4. 석면 시멘트관 중 제1종의 상용수압은 4.5kgf/cm2이다.
(정답률: 71%)
  • 석면 시멘트관 중 제1종의 상용수압은 4.5kgf/cm2이다는 설명이 옳지 않습니다. 석면 시멘트관은 일반적으로 제1종, 제2종, 제3종으로 구분되며, 제1종은 10kgf/cm2 이상의 고압력에 견딜 수 있습니다. 따라서, 제1종의 상용수압이 4.5kgf/cm2인 것은 오류입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 스테인리스 강관에 관한 설명으로 옳지 않은 것은?

  1. 위생적이어서 적수, 백수, 청수의 염려가 없다.
  2. 강관에 비해 기계적 성질이 불량하고 인장강도가 강의 절반수준이다.
  3. 내식성이 우수하여 계속 사용 시 내경의 축소, 저항 증대현상이 없다.
  4. 저온 충격성이 크고, 한랭지 배관이 가능하며 동결에 대한 저항이 크다.
(정답률: 74%)
  • "강관에 비해 기계적 성질이 불량하고 인장강도가 강의 절반수준이다."는 옳지 않은 설명입니다. 스테인리스 강관은 내식성이 우수하고 저온 충격성이 크며, 강관과 비교하여 인장강도가 떨어지지 않습니다. 오히려 일부 스테인리스 강종은 강관보다 더 높은 인장강도를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 브레이스(brace)에 관한 설명으로 틀린 것은?

  1. 구조에 따라 스프링식과 유압식이 있다.
  2. 스프링식은 온도가 높지 않은 배관에 사용한다.
  3. 진동을 방지하는 발전기와 충격을 완화하는 완충기가 있다.
  4. 유압식은 배관의 이동에 대하여 저항이 크므로 규모가 작은 배관에 많이 사용한다.
(정답률: 79%)
  • "유압식은 배관의 이동에 대하여 저항이 크므로 규모가 작은 배관에 많이 사용한다."가 틀린 것이 아니라 올바른 설명입니다. 유압식은 작은 규모의 배관에서 사용되는 것이 일반적이며, 이는 유압식이 스프링식보다 더 큰 저항을 가지기 때문입니다. 따라서 유압식은 작은 규모의 배관에서 더 효과적으로 작동할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 공구와 그 용도가 바르게 연결된 것은?

  1. 드레셔 : 연관 표면의 도장 공구
  2. 팰릿 : 터빈을 때려 박는데 쓰이는 공구
  3. 봄볼 : 주관을 깨끗하게 하는데 쓰이는 공구
  4. 벤드벤 : 연관에 삽입해서 관에 구멍을 뚫는 공구
(정답률: 72%)
  • 팰릿은 터빈을 때려 박는데 쓰이는 공구입니다. 다른 보기들은 연관 표면의 도장 공구, 주관을 깨끗하게 하는데 쓰이는 공구, 연관에 삽입해서 관에 구멍을 뚫는 공구 등으로 팰릿과는 용도가 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 관지름 20mm 이하의 동관에 주로 사용되며, 끝을 나팔 모양으로 넓혀 설비의 점검, 보수 등을 위해 분해할 필요가 있는 배관부에 연결하는 이음은?

  1. 압축 이음
  2. 납땜 이음
  3. 나사 이음
  4. 플랜지 이음
(정답률: 76%)
  • 압축 이음은 끝을 나팔 모양으로 넓혀서 배관부에 밀착시켜 압축하여 연결하는 방식으로, 작은 관경의 동관에 주로 사용됩니다. 이 방식은 간단하고 빠르게 연결할 수 있으며, 분해가 필요할 때도 비교적 쉽게 분해할 수 있어서 설비의 점검, 보수 등에 유용하게 사용됩니다. 따라서 이 문제에서는 "압축 이음"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 아크용접 중 언더컷 현상이 잘 발생하는 경우는?

  1. 아크길이가 짧을 때
  2. 용접전류가 높을 때
  3. 용접속도가 늦을 때
  4. 적정한 용접봉을 사용할 때
(정답률: 85%)
  • 아크용접 중 언더컷 현상은 용접 전류가 높을 때 발생합니다. 이는 용접 전류가 높을 경우 용접 부위의 금속이 빠르게 녹아내리면서 용접 부위 주변의 금속이 녹아내리는 속도보다 빠르게 용접봉이 이동하여 생기는 현상입니다. 따라서 적절한 용접 전류를 설정하여 언더컷 현상을 예방할 필요가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 관의 절단, 나사절삭, 거스러미(burr) 제거 등의 일을 연속적으로 할 수 있고, 관을 물린 척을 저속 회전시키면서 다이헤드를 관에 밀어 넣어 나사를 가공하는 동력나사 절삭기의 종류는?

  1. 리드형
  2. 오스터형
  3. 리머형
  4. 다이헤드형
(정답률: 86%)
  • 다이헤드형 동력나사 절삭기는 관을 물린 척을 저속 회전시키면서 다이헤드를 관에 밀어 넣어 나사를 가공하는 방식으로 작동합니다. 따라서 다이헤드형이라는 이름이 붙게 되었습니다. 다른 보기인 리드형, 오스터형, 리머형은 각각 다른 방식으로 작동하며, 다이헤드형과는 구별됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 내경이 10cm인 수평직관 속을 평균유속 5m/s로 물이 흐를 때 길이 10m에서 나타나는 손실수두는 약몇 m 인가? (단, 관의 마찰손실계수(λ)는 0.017 이다.)

  1. 1.25
  2. 2.08
  3. 2.10
  4. 2.17
(정답률: 46%)
  • 손실수두는 다음과 같이 계산할 수 있습니다.

    h = λ * (L/D) * (V^2/2g)

    여기서,
    h: 손실수두 (m)
    λ: 마찰손실계수 (0.017)
    L: 관의 길이 (10m)
    D: 관경 (10cm = 0.1m)
    V: 유속 (5m/s)
    g: 중력가속도 (9.81m/s^2)

    따라서,

    h = 0.017 * (10/0.1) * (5^2/2*9.81)
    = 2.17 (m)

    따라서, 정답은 "2.17"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 금속과 금속을 충분히 접근시켰을 때 발생하는 원자 사이의 인력으로 접합하는 방법은?

  1. 확관적 접합법
  2. 기계적 접합법
  3. 야금식 접합법
  4. 시임(seam) 및 리벳 접합법
(정답률: 79%)
  • 야금식 접합법은 금속과 금속을 충분히 접근시켰을 때 발생하는 원자 사이의 인력으로 접합하는 방법입니다. 이 방법은 금속을 녹여서 접합하는 용접과는 달리, 금속을 녹이지 않고도 접합이 가능하며, 접합 부위가 깨끗하고 강력하게 접합됩니다. 따라서, 야금식 접합법이 금속과 금속을 충분히 접근시켰을 때 발생하는 원자 사이의 인력으로 접합하는 방법이기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 주철관 접합 시 녹은 납이 비산하여 몸에 화상을 입히는 사고가 발생하였다면 이 사고의 가장 중요한 원인으로 추정되는 것은?

  1. 이음부에 수분이 있기 때문에
  2. 녹은 납의 온도가 낮기 때문에
  3. 녹은 납의 온도가 높기 때문에
  4. 납의 성분에 주석이 너무 많이 함유되었기 때문에
(정답률: 88%)
  • 주철관 접합 시 녹은 납이 비산하여 몸에 화상을 입히는 사고가 발생하는 가장 중요한 원인은 "이음부에 수분이 있기 때문에"입니다. 이음부에 수분이 있으면 녹은 납과 수분이 반응하여 증기가 발생하고, 이 증기가 비산하여 화상을 입히게 됩니다. 따라서, 이음부에 수분이 없도록 철접합 시에는 철재와 납을 충분히 건조시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 열에 관한 설명으로 옳지 않은 것은?

  1. 순수한 물의 비열은 4.19kJ/kgㆍK 이다.
  2. 순수한 물이 100℃에서 끓고 있을 때의 포화압력은 760mmHg 이다.
  3. 표준 대기압 하에서 10kg의 물을 10℃에서 90℃로 올리는데 필요한 열량은 3352kJ 이다.
  4. 표준 대기압 하에서 100℃의 물 1kg이 100℃의 수증기가 되기 위한 열량은 26758kJ 이다.
(정답률: 60%)
  • "표준 대기압 하에서 100℃의 물 1kg이 100℃의 수증기가 되기 위한 열량은 26758kJ 이다."가 옳지 않습니다. 이유는 물이 수증기가 되는 과정에서는 열이 흡수되지 않고 오히려 방출되기 때문입니다. 따라서 이 문장은 열에 관한 설명으로 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 경질 염화비닐관 접합법의 종류가 아닌 것은?

  1. 나사 접합
  2. 용착 슬리브 접합
  3. 플랜지 접합
  4. 테이퍼 코어 접합
(정답률: 57%)
  • 용착 슬리브 접합은 경질 염화비닐관의 끝 부분에 슬리브를 씌우고 열을 가하여 슬리브와 관을 용착시키는 방법입니다. 따라서 다른 접합법과는 구분됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 관 이음에 관한 설명으로 옳지 않은 것은?

  1. 유니언은 호칭지름 50A 이하의 관에 사용된다.
  2. 관 플랜지의 호칭 압력은 3가지 단계로 나누어 진다.
  3. 관을 도중에서 네 방향으로 분기할 때는 크로스를 사용한다.
  4. 티(T)나 엘보의 크기는 지름이 같을 때는 호칭지름 하나로 표시한다.
(정답률: 67%)
  • "관 플랜지의 호칭 압력은 3가지 단계로 나누어 진다."가 옳지 않은 것입니다. 실제로는 관 플랜지의 호칭 압력은 6가지 단계로 나누어집니다. 이유는 관 플랜지의 호칭 압력은 PN6, PN10, PN16, PN25, PN40, PN64 등 6가지 단계로 구분되기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 평균 온도차가 5℃일 때 열관류율이 500W/m2ㆍK 인 응축기가 있다. 응축기에서 제거되는 열량이 18kW일 때 전열면적은 몇 m2 인가?

  1. 2.3
  2. 4.6
  3. 7.2
  4. 9.6
(정답률: 49%)
  • 열관류율은 다음과 같은 식으로 나타낼 수 있다.

    Q = U × A × ΔT

    여기서 Q는 열전달량, U는 열관류율, A는 전열면적, ΔT는 온도차이다.

    문제에서 주어진 정보를 대입하면 다음과 같다.

    18kW = 500W/m^2·K × A × 5℃

    이를 정리하면,

    A = 18kW ÷ (500W/m^2·K × 5℃) = 7.2 m^2

    따라서 정답은 7.2이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 서브머지드 아크용접에서 시작부와 종단부에 용접 결함을 막기 위하여 사용하는 것은?

  1. 백킹
  2. 레인
  3. 후럭스
  4. 앤드탭
(정답률: 88%)
  • 서브머지드 아크용접에서 시작부와 종단부에 용접 결함을 막기 위해서는 앤드탭을 사용합니다. 앤드탭은 용접 부위의 끝을 덮어주는 부품으로, 용접 시에 용접 부위의 끝이 노출되어 생기는 결함을 막아줍니다. 따라서 앤드탭은 용접 부위의 완성도를 높이고, 결함을 방지하여 안전성을 높이는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 용접부 및 용접부 표면의 형상기호 중 영구적인 덮개판을 사용할 때의 기호는?

(정답률: 75%)
  • 정답은 ""입니다. 이유는 영구적인 덮개판을 사용할 때는 용접부의 형상이 변하지 않기 때문에, 영구적인 덮개판을 나타내는 "C" 기호를 사용합니다. 다른 보기들은 일시적인 덮개판이나 용접부의 형상이 변하는 경우를 나타내는 기호들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 배관 도면상의 치수표시법에 관한 설명으로 옳지 않은 것은?

  1. 일반적으로 치수는 mm를 단위로 한다.
  2. 기준면으로부터 배관 높이를 나타낼 때 관의 중심을 기준으로 하여 GL로 표시한다.
  3. 지름이 서로 다른 관의 높이를 표시할 때, 관 외경의 아랫면까지를 BOP로 표시할 수도 있다.
  4. 만곡부를 가지는 관은 일반적으로 배관의 중심선부터 중심선까지의 치수를 기입하는 것이 좋다.
(정답률: 69%)
  • "기준면으로부터 배관 높이를 나타낼 때 관의 중심을 기준으로 하여 GL로 표시한다."이 옳지 않은 설명입니다. 실제로는 기준면으로부터 배관 높이를 나타낼 때 관의 윗면을 기준으로 하여 RL (Reference Level)로 표시합니다. GL은 지면 또는 다른 구조물의 높이를 나타내는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 정투상도에서 배면도란?

  1. 뒤에서 보고 그린 그림
  2. 밑에서 보고 그린 그림
  3. 위에서 내려다보고 그린 그림
  4. 정면도를 기준으로 45°로 보고 그린 그림
(정답률: 71%)
  • 정투상도에서 배면도란 물체의 뒷면을 보고 그린 그림을 말합니다. 이는 물체의 모양과 구조를 더욱 자세하게 파악할 수 있도록 도와주며, 물체의 전면과 함께 사용하여 더욱 정확한 시각적 정보를 제공합니다. 따라서 "뒤에서 보고 그린 그림"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 그림은 관 A로부터 분기된 관 B가 화면에 직각으로 바로 앞쪽으로 올라가 있으며 구부러져 있는 경우이다. 정투상도가 바르게 그려진 것은?

(정답률: 86%)
  • 정답은 ""입니다.

    이유는 관 B가 화면에 직각으로 바로 앞쪽으로 올라가 있으며 구부러져 있기 때문에, 관 B의 길이는 실제 길이보다 짧게 보입니다. 따라서 그림에서 관 B의 길이를 실제보다 더 길게 그리면 비례가 맞지 않게 됩니다. 그러므로 ""이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 그림과 같은 크로스 이음쇠의 호칭방법으로 가장 적합한 것은?

(정답률: 86%)
  • 이 크로스 이음쇠는 수직방향으로 두 개의 파이프를 연결하는 것이므로, "수직 크로스 이음쇠"라고 부릅니다. ""은 수직 크로스 이음쇠를 나타내는 기호이므로 정답입니다. 다른 보기들은 수평 크로스 이음쇠나 다른 유형의 이음쇠를 나타내는 기호들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

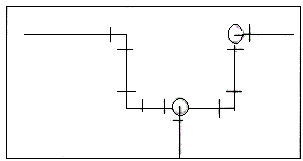

52. 그림과 같은 부분 평면배관도에서 필요한 엘보(ellbow)의 수는 모두 몇 개인가?

  1. 4개
  2. 5개
  3. 6개
  4. 7개
(정답률: 76%)
  • 부분 평면배관도에서 엘보는 두 개의 직선 파이프가 만나는 지점에 설치됩니다. 따라서 그림에서 파이프가 만나는 지점을 살펴보면 다음과 같습니다.

    - A 지점: 1개
    - B 지점: 2개
    - C 지점: 1개
    - D 지점: 1개
    - E 지점: 1개

    따라서 필요한 엘보의 수는 총 6개입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 기계제도 도면에서 길이를 표기하는 방법으로 가장 적절한 것은?

(정답률: 79%)
  • 가장 적절한 방법은 ""입니다. 이유는 이 방법은 길이를 가장 명확하게 표기할 수 있기 때문입니다. 이 방법은 시작점과 끝점을 나타내는 화살표로 표시하고, 그 사이의 길이를 숫자로 표기합니다. 이렇게 하면 길이를 쉽게 이해할 수 있으며, 오해나 혼란을 방지할 수 있습니다. 다른 방법들은 시작점과 끝점을 나타내는 화살표가 없거나, 숫자가 누락되어 있어서 명확하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 관의 관말부 도면 기호가 나타내는 것은?

  1. 티
  2. 용접식 캡
  3. 나사식 캡
  4. 막힌 플랜지
(정답률: 90%)
  • 이 도면 기호는 막힌 플랜지를 나타냅니다. 플랜지는 파이프나 밸브 등을 연결하는 부품으로, 이 기호에서는 플랜지의 중앙에 있는 작은 원이 막혀있는 것으로 표시되어 있습니다. 이는 해당 플랜지가 봉쇄되어 있어 유체나 기체가 통과하지 못한다는 것을 나타냅니다. 따라서 "막힌 플랜지"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 자전거를 셀 방식으로 생산하는 공장에서, 자전거 1대당 소요공수가 14.5H 이며, 1일 8H, 월 25일 작업을 한다면 작업자 1명당 월 생산 가능대수는 몇 대인가? (단, 작업자의 생산종합효율은 80% 이다.)

  1. 10대
  2. 11대
  3. 13대
  4. 14대
(정답률: 72%)
  • 1일 소요공수 = 14.5H / 자전거
    1일 생산 가능대수 = 8H / 1일 소요공수 = 8H / (14.5H / 자전거) = 0.552 자전거
    1달 생산 가능대수 = 1일 생산 가능대수 * 25일 = 0.552 자전거 * 25일 = 13.8 대
    하지만 작업자의 생산종합효율이 80% 이므로, 실제 생산 가능대수는 13.8 대 * 0.8 = 11.04 대 이다.
    따라서, 작업자 1명당 월 생산 가능대수는 "11대" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 도수분포표에서 알 수 있는 정보로 가장 거리가 먼것은?

  1. 로트 분포의 모양
  2. 100단위당 부적합수
  3. 로트의 평균 및 표준편차
  4. 규격과의 비교를 통한 부적합품률의 추정
(정답률: 56%)
  • 도수분포표에서 가장 거리가 먼 것은 "100단위당 부적합수"입니다. 이는 다른 항목들이 데이터의 분포와 관련된 정보를 제공하는 반면, "100단위당 부적합수"는 제품의 품질과 직접적으로 연관된 정보를 제공하기 때문입니다. 이 값이 높을수록 제품의 부적합품률이 높다는 것을 의미하며, 이는 제품의 품질을 나타내는 중요한 지표 중 하나입니다. 따라서 이 값이 가장 거리가 먼 것은 제품의 품질에 대한 정보를 가장 직접적으로 제공하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 로트에서 랜덤하게 시료를 추출하여 검사한 후 그 결과에 따라 로트의 합격, 불합격을 판정하는 검사방법을 무엇이라 하는가?

  1. 자주검사
  2. 간접검사
  3. 전수검사
  4. 샘플링검사
(정답률: 92%)
  • 로트에서 랜덤하게 시료를 추출하여 검사하는 방법이기 때문에 "샘플링"이라는 용어가 포함되어 있습니다. 따라서 정답은 "샘플링검사"입니다. 다른 보기들은 이와 관련된 용어가 포함되어 있지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. ASME(American Society of Mechanical)에서 정의하고 있는 제품공정 분석표에 사용되는 기호 중 “저장(storage)"을 표현한 것은?

  1. ○
  2. □
  3. ▽
  4. ⇨
(정답률: 84%)
  • 정답: "▽"

    이유: ASME에서 제품공정 분석표에 사용되는 기호 중 "저장(storage)"을 표현한 것은 "▽"입니다. 이는 물건이 보관되는 것을 나타내며, 아래쪽으로 내려가는 화살표 모양으로 표현됩니다. 따라서 "▽"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 미리 정해진 일정단위 중에 포함된 부적합수에 의거 하여 공정을 관리할 때 사용되는 관리도는?

  1. c 관리도
  2. P 관리도
  3. X 관리도
  4. nP 관리도
(정답률: 77%)
  • "c 관리도"는 불량품의 수를 관리하는 관리도로, 불량품의 수가 일정한 시간 단위나 생산량 단위로 집계될 때 사용된다. 따라서 미리 정해진 일정단위 중에 포함된 부적합수에 의거하여 공정을 관리할 때 사용되는 관리도이다. "P 관리도"는 불량률을 관리하는 관리도이고, "X 관리도"는 측정값을 관리하는 관리도이다. "nP 관리도"는 "P 관리도"와 유사하지만, 샘플 크기가 일정하지 않을 때 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. TPM 활동 체제 구축을 위한 5가지 기둥과 가장 거리가 먼 것은?

  1. 설비초기 관리체제 구축 활동
  2. 설비효율화의 개별개선 활동
  3. 운전과 보전의 스킬 업 훈련 활동
  4. 설비경제성 검토를 위한 설비투자분석 활동
(정답률: 72%)
  • TPM 활동 체제 구축을 위한 5가지 기둥은 설비초기 관리체제 구축 활동, 설비효율화의 개별개선 활동, 운전과 보전의 스킬 업 훈련 활동, 설비경제성 검토를 위한 설비투자분석 활동, 그리고 TPM 활동의 전개 및 확산 활동입니다. 이 중에서 설비경제성 검토를 위한 설비투자분석 활동은 TPM 활동의 핵심이 아니며, TPM 활동의 목적인 설비의 안정적 운영과 효율적 관리를 위한 활동과는 거리가 먼 활동입니다. 따라서, 정답은 "설비경제성 검토를 위한 설비투자분석 활동"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
