배관기능장 필기 기출문제복원 (2017-07-08)

배관기능장
(2017-07-08 기출문제)

목록

1과목: 임의구분

1. 그림과 같은 자동제어의 블록선도(block diagram) 중 A, C, D, F의 제어요소를 순서대로 배열한 것은?

  1. 설정부, 조절부, 조작부, 검출부
  2. 설정부, 조작부, 조절부, 검출부
  3. 설정부, 조작부, 조절부, 제어대상
  4. 설정부, 조작부, 비교부, 제어대상
(정답률: 79%)
  • A: 설정부 - 제어 대상의 목표값을 설정하는 부분
    C: 조절부 - 제어 대상을 조절하는 부분
    D: 조작부 - 조절부를 제어하는 부분
    F: 검출부 - 제어 대상의 상태를 검출하는 부분

    따라서, 정답은 "설정부, 조절부, 조작부, 검출부" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. LP가스 공급방식에서 강제기화 방식 중 기화에 의해서 강제 기화시키는 방식은?

  1. 자연기화 방식
  2. 공기 혼합 가스공급 방식
  3. 변성가스 공급 방식
  4. 생가스 공급 방식
(정답률: 70%)
  • 생가스 공급 방식은 LP가스를 생산하는 과정에서 발생하는 생가스를 직접 사용하는 방식입니다. 따라서 강제 기화시키는 방식으로 강제기화 방식을 선택할 필요가 없습니다. 따라서 정답은 "생가스 공급 방식"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 펌프의 설치 및 주변 배관 시 주의사항으로 틀린 것은?

  1. 펌프는 일반적으로 기초 콘크리트 위에 설치한다.
  2. 흡입관은 되도록 길게 하고 직관으로 배관한다.
  3. 효율을 좋게 하기 위해서 펌프의 설치 위치를 되도록 낮춰서 흡입 양정을 작게 한다.
  4. 흡입관의 중량이 펌프에 미치지 않도록 관을 지지하여야 한다.
(정답률: 86%)
  • "흡입관은 되도록 길게 하고 직관으로 배관한다."이 틀린 것은 아닙니다. 흡입관이 직관으로 배관될수록 흡입저항이 감소하여 효율적인 펌핑이 가능해지기 때문입니다. 따라서 이 보기는 올바른 주의사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 루프 통기 방식(loop vent system)에 관한 설명으로 틀린 것은?

  1. 회로 통기 또는 환상 통기 방식이라고도 한다.
  2. 루프 통기로 처리할 수 있는 기구의 수는 8개 이내이다.
  3. 통기 입관에서 최상류 기구까지의 거리는 7.5m 이내로 한다.
  4. 배수 주관이 통기관을 겸하므로 건식통기라고도 한다.
(정답률: 67%)
  • 배수 주관이 통기관을 겸하므로 건식통기라고도 한다는 설명이 틀린 것입니다. 루프 통기 방식은 배수 주관과 통기관이 별도로 설치되며, 건식통기 방식은 배수 주관과 통기관이 하나의 파이프로 이루어져 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 난방시설에서 전열에 의한 손실열량이 11.63kW이고 환기손실열량이 3.14kW인 곳에 증기난방을 할 경우 소요되는 주철제 방열기는 몇 절이 필요한가? (단, 주철제 방열기 1절의 방열 표면적은 0.28m2이고, 방열량은 0.76kW/m2이다.)

  1. 20절
  2. 35절
  3. 50절
  4. 70절
(정답률: 70%)
  • 전열에 의한 손실열량과 환기손실열량을 합한 총 손실열량은 11.63kW + 3.14kW = 14.77kW이다. 이를 방열기의 방열량으로 나누면 필요한 방열기의 표면적을 구할 수 있다.

    필요한 방열기의 표면적 = 총 손실열량 ÷ 방열량 = 14.77kW ÷ 0.76kW/m2 = 19.44m2

    하지만, 방열기는 0.28m2의 표면적을 가지므로, 필요한 절수는 다음과 같이 계산할 수 있다.

    필요한 절수 = 필요한 방열기의 표면적 ÷ 1절의 방열 표면적 = 19.44m2 ÷ 0.28m2/절 = 69.43절

    따라서, 필요한 주철제 방열기의 절수는 70절이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 피드백 제어에 대한 설명으로 옳은 것은?

  1. 사람의 손에 의하여 조작하는 제어
  2. 정해진 순서에 의한 제어
  3. 제어량의 값을 목표값과 비교하는 제어
  4. 정해진 수치에 의하여 행하는 제어
(정답률: 79%)
  • 피드백 제어는 제어량의 값을 측정하여 목표값과 비교하는 제어 방식입니다. 이를 통해 제어량의 오차를 줄이고 목표값에 근접하게 유지할 수 있습니다. 따라서 "제어량의 값을 목표값과 비교하는 제어"가 옳은 설명입니다. 다른 보기들은 사람의 손에 의한 조작, 정해진 순서에 의한 제어, 정해진 수치에 의한 제어 등과 같은 다른 제어 방식을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 온수난방 배관법인 역귀환방식인 것은?

  1. 리프트 피팅(lift fitting) 방식
  2. 리버스 리턴(reverse return) 방식
  3. 하트포드 배관(hartford connection) 방식
  4. 냉각 레그(cooling leg) 방식
(정답률: 84%)
  • 리버스 리턴(reverse return) 방식은 온수난방 배관에서 역귀환방식으로 사용되는 방식입니다. 이 방식은 냉수와 뜨거운 물이 혼합되어 발생하는 온도감소를 최소화하기 위해 사용됩니다. 배관의 끝부분에 있는 라디에이터나 히터 등에서 뜨거운 물이 흐르면, 이 뜨거운 물은 다시 역방향으로 배관을 따라서 되돌아가게 됩니다. 이때, 뜨거운 물이 냉수와 혼합되어 온도감소가 발생할 수 있습니다. 하지만 리버스 리턴 방식은 뜨거운 물이 되돌아가는 배관에 별도의 배관을 설치하여 냉수와 뜨거운 물이 혼합되는 것을 방지하고, 라디에이터나 히터 등에서 나오는 뜨거운 물의 온도를 일정하게 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

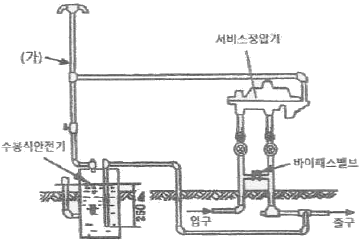

8. 다음은 수요자 전용 가스정압기의 배관설치 도면이다. (가)배관의 명칭은?

  1. 팽창관
  2. 방출관
  3. 공기공급관
  4. 정압기
(정답률: 87%)
  • 배관 설치 도면에서 (가)배관은 가스가 정압기를 통해 배관으로 유입되어 사용자에게 공급되는 배관이다. 이 때, (가)배관과 연결된 "방출관"은 가스가 사용자에게 공급되기 전에 정압기에서 조절된 압력을 안전하게 방출시키기 위한 배관이다. 따라서, 정답은 "방출관"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 시퀀스 제어의 접점의 논리적(AND)회로의 논리식이 AㆍB=R일 때 참값표가 틀린 것은?

  1. 1ㆍ1=1
  2. 1ㆍ0=0
  3. 0ㆍ1=0
  4. 0ㆍ0=1
(정답률: 82%)
  • 정답은 "0ㆍ0=1"입니다. 이는 AND 게이트의 논리식과 맞지 않습니다. AND 게이트의 논리식은 입력이 모두 참일 때 출력이 참이 되는 것이므로, "0ㆍ0=0"이 되어야 합니다. 따라서, 참값표에서 "0ㆍ0=1"은 틀린 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 배관시설에의 세정방법에 관한 설명으로 틀린 것은?

  1. 기계적 세정방법은 플랜트 본체나 부분을 분해하거나 해체할 필요가 없다.
  2. 화학 세정 법은 보통 설비를 운전하고 있는 상태에서 세정하는 방법이다.
  3. 산 세정법에서는 부식억제제의 선택이 매우 중요하다.
  4. 알칼리 세정은 유지류 및 규산계 스케일 등의 제거에 활용된다.
(정답률: 77%)
  • 기계적 세정방법은 플랜트 본체나 부분을 분해하거나 해체할 필요가 없다는 설명은 틀린 설명입니다. 기계적 세정법은 보통 분해나 해체가 필요한 경우가 많이 있습니다. 예를 들어, 파이프나 밸브 등의 내부 세정을 위해서는 분해가 필요합니다. 따라서, 기계적 세정법은 분해나 해체가 필요한 경우도 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 자동화시스템에서 크게 회전운동과 선형운동으로 구분되며, 사용하는 에너지에 따라 공압식, 유압식, 전기식 등으로 구분되는 자동화의 요소로 옳은 것은?

  1. 센서(sensor)
  2. 액추에이터(actuator)
  3. 네트워크(network)
  4. 소프트웨어(software)
(정답률: 88%)
  • 자동화 시스템에서 센서는 외부 환경의 상태를 감지하고, 네트워크는 시스템 내부의 통신을 담당하며, 소프트웨어는 시스템의 동작을 제어하는 역할을 합니다. 반면, 액추에이터는 시스템의 출력을 담당하는 부품으로, 회전운동이나 선형운동을 이용하여 입력 신호에 따라 움직임을 생성합니다. 따라서, 자동화의 요소 중에서 액추에이터는 출력을 담당하는 부품으로 옳은 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 아크용접 작업시의 주의사항으로 틀린 것은?

  1. 눈 및 피부를 노출시키지 말 것
  2. 홀더가 가열될 시에는 물에 식힐 것
  3. 비가 올 때는 옥외 작업을 금지할 것
  4. 슬랙을 제거할 때에는 보안경을 사용할 것
(정답률: 92%)
  • "홀더가 가열될 시에는 물에 식힐 것"이 틀린 것입니다. 홀더가 가열될 경우 물에 식히면 갑자기 냉각되어 변형이 일어날 수 있으며, 홀더의 내구성이 감소할 수 있습니다. 따라서 홀더가 가열될 경우에는 자연스럽게 식히도록 시간을 주거나 냉각기를 사용하는 것이 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 중 유류배관설비의 기밀시험을 할 때 사용할 수 없는 것은?

  1. 질소
  2. 산소
  3. 탄산가스
  4. 알곤가스
(정답률: 88%)
  • 유류배관설비의 기밀시험은 화재나 폭발 등의 위험이 있기 때문에 공기 대신 비활성기체를 사용하여 시험을 진행합니다. 이때 사용되는 기체는 산소와 같이 연소를 일으킬 수 있는 기체는 사용할 수 없습니다. 따라서 정답은 "산소"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 추치제어에 관한 설명으로 틀린 것은?

  1. 목표값이 크거나 위치가 시간의 변화에 따라 임의로 변화되고, 이것을 제어량이 정확히 따라가고 외부 영향이 없도록 하는 제어이다.
  2. 추치제어는 비율제어와 프로그램제어로 구분할 수 있다.
  3. 2개 이상의 제어량 값이 일정한 비율관계를 유지하도록 하는 제어는 비율제어이다.
  4. 보일러와 냉방기 같은 냉ㆍ난방장치의 압력제어용으로 많이 이용된다.
(정답률: 70%)
  • 보기 중 옳지 않은 설명은 없습니다.

    "보일러와 냉방기 같은 냉ㆍ난방장치의 압력제어용으로 많이 이용된다."라는 설명은 추치제어와 관련이 없습니다. 따라서 이 설명이 틀린 것입니다.

    추치제어는 목표값이 크거나 위치가 시간의 변화에 따라 임의로 변화되고, 이것을 제어량이 정확히 따라가고 외부 영향이 없도록 하는 제어입니다. 또한, 추치제어는 비율제어와 프로그램제어로 구분할 수 있으며, 2개 이상의 제어량 값이 일정한 비율관계를 유지하도록 하는 제어는 비율제어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 급수 배관 시공법에 대한 설명으로 틀린 것은?

  1. 배관 기울기는 모두 선단 앞 올림 기울기로 한다.
  2. 부식하기 쉬운 것에는 방식 피복을 한다.
  3. 수평관의 굽힘 부분이나 분기 부분에는 반드시 받침쇠를 단다.
  4. 급수관과 배수관이 평행 매설될 때는 양배관의 수평 간격을 500mm이상으로 한다.
(정답률: 65%)
  • "배관 기울기는 모두 선단 앞 올림 기울기로 한다."이 틀린 것입니다. 배관 기울기는 물의 흐름 방향에 따라 결정되며, 일반적으로 급수관은 선단 뒤 내리기 기울기, 배수관은 선단 앞 올리기 기울기로 설치됩니다. 이유는 물이 자연스럽게 흐르기 위해서는 일정한 기울기가 필요하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 압력계 배관시공 시 유체에 맥동이 있는 경우에 설치하여 압력계에 맥동이 전파되지 않게 하는 것은?

  1. 사이폰(siphon)관
  2. 펄세이션(pulsation) 댐퍼
  3. 시일(seal)포드
  4. 벨로즈(bellows)
(정답률: 74%)
  • 유체가 흐르는 배관에서는 유체의 흐름에 따라 압력이 변동하게 됩니다. 이러한 압력 변동이 압력계에 전달되면 맥동이 발생하여 압력계의 정확도를 저하시키게 됩니다. 따라서 압력계 배관시공 시 유체에 맥동이 있는 경우에는 이를 방지하기 위해 펄세이션 댐퍼를 설치합니다.

    펄세이션 댐퍼는 유체의 흐름에 따라 발생하는 압력 변동을 완화시켜주는 장치입니다. 이는 댐퍼 내부에 있는 유체가 압력 변동에 따라 움직이면서 압력을 완화시키기 때문입니다. 따라서 펄세이션 댐퍼를 설치하면 유체의 맥동이 압력계로 전달되지 않아 압력계의 정확도를 유지할 수 있습니다.

    사이폰(siphon)관은 유체의 흐름을 방지하기 위해 사용되는 장치이며, 시일(seal)포드는 배관의 누설을 방지하기 위해 사용되는 장치입니다. 벨로즈(bellows)는 온도나 압력 변화에 따라 변형되는 장치로, 압력계 배관시공 시 맥동 방지에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 도시가스 제조 공장의 부지 경계에서 정압기까지의 배관을 무엇이라고 하는가?

  1. 옥내내관
  2. 본관
  3. 공급관
  4. 옥외내관
(정답률: 70%)
  • 도시가스 제조 공장에서 생산된 가스를 사용자에게 공급하기 위해 배관을 설치합니다. 이때, 공장 내에서부터 사용자까지 연결되는 가장 중요한 배관을 "본관"이라고 합니다. 따라서, 정압기까지의 배관은 "본관"이라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 간접 가열식 중앙 급탕법에 대한 설명으로 틀린 것은?

  1. 가열용 코일이 필요하다.
  2. 고압 보일러가 필요하다.
  3. 대규모 급탕 설비에 적당하다.
  4. 저탕조 내부에 스케일이 잘 생기지 않는다.
(정답률: 68%)
  • 고압 보일러가 필요한 이유는 간접 가열식 중앙 급탕법에서는 물을 가열하기 위해 열 전달 매체로서 증기를 사용하기 때문입니다. 증기는 높은 압력과 온도에서 생성되기 때문에 고압 보일러가 필요합니다. 따라서 이 방법은 대규모 급탕 설비에 적합하며, 가열용 코일이 필요하고 저탕조 내부에 스케일이 잘 생기지 않는 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 그림과 같은 파이프 랙(pipe rack)이 있다. 다음 중 연료유 라인, 연료가스 라인, 보일러 급수라인 등의 유틸리티(Utility) 배관은 어디에 배열하는 것이 가장 적합한가?

  1. A부분 및 D부분
  2. B부분 및 C부분
  3. C부분 및 D부분
  4. D부분 및 E부분
(정답률: 81%)
  • 연료유 라인, 연료가스 라인, 보일러 급수라인 등의 유틸리티 배관은 보통 파이프 랙의 하단에 위치시키는 것이 가장 적합합니다. 이는 유틸리티 배관이 상대적으로 작은 직경을 가지고 있어서, 상단에 위치시키면 파이프 랙의 윗부분을 차지하게 되어 다른 큰 규모의 배관을 배치하는 데 제약을 줄 수 있기 때문입니다. 따라서 B부분 및 C부분에 유틸리티 배관을 배열하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 사용압력에 따른 도시가스 공급방식이 아닌 것은?

  1. 저압 공급 방식
  2. 중압 공급 방식
  3. 고압 공급 방식
  4. 특고압 공급 방식
(정답률: 81%)
  • 일반적으로 도시가스는 저압, 중압, 고압 공급 방식으로 공급됩니다. 이들 방식은 공급되는 가스의 압력에 따라 구분됩니다.

    하지만 "특고압 공급 방식"은 사용압력에 따른 공급 방식이 아닙니다. 특고압 공급 방식은 일반적으로 대량의 가스를 공급하는 경우에 사용되며, 가스를 수송하기 위해 고압으로 압축한 후, 수송 경로에 따라 특정 지점에서 가스를 공급하는 방식입니다.

    따라서, 사용압력에 따른 도시가스 공급방식이 아닌 것은 "특고압 공급 방식"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 단식과 복식이 있으며, 이음 방법은 나사이음식, 플렌지 이음식이 있고 일명 팩레스(packless) 신축 조인트라고도 하는 것은?

  1. 슬리브형
  2. 벨로즈형
  3. 루프형
  4. 스위블형
(정답률: 82%)
  • 팩레스 신축 조인트는 슬리브나 플렌지 등의 연결부가 없이 직접 파이프를 연결하는 방식으로, 단순하고 경제적인 장점이 있습니다. 이 중 벨로즈형은 파이프의 끝 부분을 확장시켜서 연결하는 방식으로, 파이프의 내부 압력이나 온도 변화에도 유연하게 대처할 수 있습니다. 따라서 팩레스 신축 조인트 중에서도 가장 안정적인 연결 방식으로 평가받고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 유체의 흐름에 저항이 적고, 침식성의 유체에 대해 유체통로 속만을 내식성 재료로 하여 산등의 화학약품을 차단하는 특징을 가진 밸브는?

  1. 플랩밸브(flap valve)
  2. 체크밸브(check valve)
  3. 플러그밸브(plug valve)
  4. 다이어프램밸브(diaphragm valve)
(정답률: 81%)
  • 다이어프램밸브는 유체의 흐름에 저항이 적고, 침식성의 유체에 대해 유체통로 속만을 내식성 재료로 하여 산등의 화학약품을 차단하는 특징을 가지고 있습니다. 이는 밸브 내부에 있는 다이어프램이 유체와 완전히 분리되어 있기 때문입니다. 따라서 다이어프램밸브가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 네오프렌 패킹에 관한 설명으로 틀린 것은?

  1. 고압 증기배관에 주로 사용된다.
  2. 내열 범위가 -46~121℃인 합성고무이다.
  3. 고무류 패킹에 해당된다.
  4. 내유성, 내후성, 내산화성 및 기계적 성질이 우수하다.
(정답률: 74%)
  • "고압 증기배관에 주로 사용된다."가 틀린 것이 아닙니다.

    네오프렌 패킹은 내열 범위가 -46~121℃인 합성고무로, 고무류 패킹에 해당되며 내유성, 내후성, 내산화성 및 기계적 성질이 우수하여 다양한 산업 분야에서 사용됩니다. 특히 고압 증기배관에서 사용되는 것이 일반적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 계측기기의 구비조건으로 틀린 것은?

  1. 근거리의 지시 및 기록이 가능하고 구조가 복잡할 것
  2. 견고성과 신뢰성이 높고 경제적일 것
  3. 설치장소와 주위조건에 대해 내구성이 있을 것
  4. 정밀도가 높고 취급 및 보수가 용이할 것
(정답률: 91%)
  • "근거리의 지시 및 기록이 가능하고 구조가 복잡할 것"은 오히려 틀린 조건입니다. 계측기기는 측정 대상물과 일정한 거리를 유지하면서 측정해야 하므로, 근거리에서 측정하는 경우는 드뭅니다. 또한, 구조가 복잡할 경우 측정 오차가 발생할 가능성이 높아지므로, 구조가 단순하면서도 정확한 측정이 가능한 것이 이상적입니다. 따라서 "근거리의 지시 및 기록이 가능하고 구조가 복잡할 것"은 계측기기의 구비조건으로는 부적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 경질염화 비닐관에 대한 설명으로 틀린 것은?

  1. 열전도율이 강관, 주철관보다 10배 이상 크다.
  2. 전기 절연성이 좋으므로 전기부식 작용이 없다.
  3. 해수, 콘크리트 내부의 배관에는 양호한 내구성을 가진다.
  4. 극저온, 고온배관에는 부적당하다.
(정답률: 69%)
  • "열전도율이 강관, 주철관보다 10배 이상 크다."라는 설명이 틀린 것은 아닙니다. 경질염화 비닐관은 열전도율이 낮아서 열손실이 적고, 냉각수나 온수를 운반할 때 에너지 손실이 적어 경제적입니다. 이는 경질염화 비닐관의 장점 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 합성수지 도료에 관한 설명으로 틀린 것은?

  1. 프탈산계 : 상온에서 도막을 건조시키는 도료이며 내후성, 내유성이 우수하다.
  2. 요소 멜라민계 : 내열성, 내유성, 내수성이 좋다.
  3. 염화비닐계 : 내약품성, 내유성, 내산성이 우수하여, 금속의 방식도료로 우수하다.
  4. 실리콘 수지계 : 은분이라고도 하며, 내후성 도료로 사용되며, 5℃ 이하의 온도에서 건조가 잘 안된다.
(정답률: 80%)
  • 실리콘 수지계 도료는 5℃ 이하의 온도에서 건조가 잘 안된다는 설명이 틀린 것입니다. 실리콘 수지계 도료는 일반적으로 낮은 온도에서도 건조가 가능하며 내화성, 내수성, 내후성이 우수하다는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 배관재료 및 용도에 대한 설명으로 틀린 것은?

  1. 엘보 : 배관의 방량을 바꿀 때 사용한다.
  2. 레듀서 : 지름이 서로 다른 관을 연결할 때 사용한다.
  3. 밸브 : 유체의 흐름을 차단하거나 흐름의 방향을 바꿀 때 사용한다.
  4. 플랜지 : 배관을 필요에 따라 도중에 분기할 때 사용한다.
(정답률: 80%)
  • 플랜지는 배관을 분기할 때가 아니라, 배관을 연결하거나 고정할 때 사용합니다. 따라서 "플랜지 : 배관을 필요에 따라 도중에 분기할 때 사용한다."가 틀린 설명입니다.

    플랜지는 배관의 끝 부분에 부착되며, 다른 배관이나 장비와 연결할 때 사용됩니다. 이때 플랜지는 볼트로 고정되며, 고압이나 고온의 유체가 흐르는 경우에는 높은 강도와 밀착성이 요구됩니다. 따라서 플랜지는 고압, 고온의 유체를 다루는 산업에서 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 증기와 응축수의 열역학적 특성에 따라 작동되는 증기트랩은?

  1. 디스크형 트랩
  2. 버킷형 트랩
  3. 플로트형 트랩
  4. 바이메탈형 트랩
(정답률: 58%)
  • 증기트랩은 증기와 응축수의 열역학적 특성에 따라 작동되는데, 디스크형 트랩은 증기와 응축수의 밀도 차이를 이용하여 작동됩니다. 증기가 트랩 내부로 유입되면 디스크가 열립니다. 이때 증기는 트랩을 통과하여 다음 공정으로 이동하게 됩니다. 반면 응축수는 디스크를 밀어서 닫히게 되어 트랩 내부에 가둬지게 됩니다. 이렇게 디스크가 열리고 닫힘으로써 증기와 응축수를 구분하여 처리할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 덕타일 주철관의 이음 종류가 아닌 것은?

  1. TS 이음
  2. 타이튼 이음
  3. 메카니컬 이음
  4. K-P 메카니컬 이음
(정답률: 73%)
  • TS 이음은 덕타일 주철관의 이음 종류가 아닙니다. TS 이음은 파이프와 관의 이음을 연결하는 방법 중 하나이지만, 덕타일 주철관은 파이프가 아닌 주철관이기 때문에 TS 이음을 사용할 수 없습니다. 따라서, 덕타일 주철관의 이음 종류는 "타이튼 이음", "메카니컬 이음", "K-P 메카니컬 이음"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 동관의 외경 산출공식에 의해 150A의 외경을 산출한 것으로 옳은 것은?

  1. 150.42mm
  2. 155.58mm
  3. 160.25mm
  4. 165.6mm
(정답률: 78%)
  • 동관의 외경 산출공식은 다음과 같습니다.

    외경 = 내경 + (2 × 두께)

    여기서 내경은 150A의 경우 150mm이며, 두께는 동관의 두께를 의미합니다. 동관의 두께는 제공되지 않았으므로, 일반적으로 사용되는 동관의 두께인 2mm를 사용하여 계산해보겠습니다.

    외경 = 150 + (2 × 2) = 154mm

    하지만, 이 값은 실제 외경과 다를 수 있습니다. 이는 동관의 제조 과정에서 생기는 오차 때문입니다. 따라서, 보통은 이 오차를 고려하여 보정값을 더해줍니다. 이 보정값은 일반적으로 1% 이내입니다.

    따라서, 최종 외경은 다음과 같이 계산됩니다.

    외경 = 154 + (154 × 0.01) = 155.58mm

    따라서, 정답은 "155.58mm"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 보온 피복재 중 유기질 피복재가 아닌 것은?

  1. 코르트
  2. 암면
  3. 기포성 수지
  4. 펠트
(정답률: 67%)
  • 암면은 불가산 섬유질인 광물질인 석면으로 만들어진 보온 피복재입니다. 따라서 유기질 피복재가 아닌 것 중에서 선택할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 토목, 건축, 철탑, 발판, 방판, 지주, 말뚝 등에 많이 쓰이는 강관의 종류는?

  1. 고압배관용 탄소강관
  2. 고온배관용 탄소강관
  3. 일반구조용 탄소강관
  4. 경질염화비닐 라이닝강판
(정답률: 87%)
  • 토목, 건축, 철탑, 발판, 방판, 지주, 말뚝 등은 모두 구조물의 일부분을 이루는 것으로, 이들 구조물에는 강한 내구성과 강도가 요구됩니다. 이에 따라 일반구조용 탄소강관이 많이 사용됩니다. 일반구조용 탄소강관은 강도가 높고 내구성이 우수하여 구조물의 안정성을 보장할 수 있기 때문입니다. 반면, 고압배관용 탄소강관은 내압성이 뛰어나고, 고온배관용 탄소강관은 내열성이 뛰어나며, 경질염화비닐 라이닝강판은 내식성이 뛰어나기 때문에 해당 구조물에 맞는 적절한 강관을 선택해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 밸브의 종류별 특징에 관한 설명으로 옳은 것은?

  1. 감압밸브는 자동적으로 유량을 조정하여 고압축의 압력을 일정하게 유지한다.
  2. 스윙형 체크밸브는 수평, 수직 어느 배관에도 사용할 수 있다.
  3. 안전밸브에는 벨로즈형, 다이어프램형 등이 있다.
  4. 버터플라이 밸브는 글로브밸브의 일종으로 유량조절에 사용한다.
(정답률: 65%)
  • 스윙형 체크밸브는 수평, 수직 어느 배관에도 사용할 수 있는 이유는 밸브의 구조 때문입니다. 스윙형 체크밸브는 밸브의 본체가 중심축을 기준으로 회전하며, 밸브가 열릴 때는 중심축 주변으로 회전하면서 유체가 통과할 수 있도록 합니다. 이러한 구조 때문에 수평, 수직 어느 방향에서도 유체의 흐름을 막을 수 있습니다. 따라서 스윙형 체크밸브는 다양한 배관에서 사용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 스테인리스강 또는 인청동의 가늘고 긴 벨로즈의 바깥을 탄력성이 풍부한 구리망, 철망 등으로 피복하여 보강한 신축 이음쇠로 방진용으로도 사용이 가능한 것은?

  1. 플렉시블 튜브
  2. 신축곡관
  3. 슬리브형 신축 이음쇠
  4. 팩레스 신축 이음쇠
(정답률: 74%)
  • 플렉시블 튜브는 가늘고 긴 벨로즈의 바깥을 탄력성이 풍부한 구리망, 철망 등으로 피복하여 보강한 신축 이음쇠로 방진용으로도 사용이 가능합니다. 따라서, 이 문제에서 설명하는 조건과 일치하는 것은 "플렉시블 튜브"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 주철관의 타이튼 이음(tyton joint)에 관한 설명으로 틀린 것은?

  1. 이음에 필요한 부품은 고무링 하나뿐이다.
  2. 매설할 경우 특수공구를 이용한 작업할 공간이 필요하므로 이음부를 넓게 할 필요가 있다.
  3. 온도변화에 따른 신축이 자유롭다.
  4. 이음 과정이 간단하며 관 부설을 신속히 할 수 있다.
(정답률: 75%)
  • "이음에 필요한 부품은 고무링 하나뿐이다."가 틀린 것입니다. 주철관의 타이튼 이음은 고무링뿐만 아니라, 이음부에 삽입되는 금속 리벳과 리벳을 고정하는 볼트 등 여러 부품으로 이루어져 있습니다.

    "매설할 경우 특수공구를 이용한 작업할 공간이 필요하므로 이음부를 넓게 할 필요가 있다."는 맞는 설명입니다. 매설 작업 시에는 특수공구를 사용하여 이음부를 조립해야 하기 때문에 이음부를 넓게 만들어 작업 공간을 확보해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 어떤 기름의 동점성계수 ν가 1.5×10-4m2/s이고 비중량이 8.33×103N/m3일 때 점성계수 μ의 값은?

  1. 1.28×10-3Nㆍs/m2
  2. 0.108Nㆍs/cm3
  3. 1.28×103Nㆍs/m2
  4. 0.128Nㆍs/m2
(정답률: 47%)
  • 점성계수 μ와 동점성계수 ν는 다음과 같은 관계가 있습니다.

    μ = ρν

    여기서 ρ는 기름의 비중량입니다. 따라서, 주어진 값들을 대입하면

    μ = (8.33×10^3 N/m^3) × (1.5×10^-4 m^2/s) = 1.2495 Nㆍs/m^2

    소수점 둘째자리에서 반올림하면 0.13 Nㆍs/m^2가 됩니다. 하지만 보기에서는 답이 0.128 Nㆍs/m^2로 주어져 있으므로, 이는 반올림한 값에서 더 정확한 값으로 계산한 것입니다. 따라서 정답은 "0.128Nㆍs/m^2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 폴리에틸렌관 이음의 종류가 아닌 것은?

  1. 인서트 이음
  2. 테이퍼 조인트 이음
  3. 용착 슬리브 이음
  4. 몰코 이음
(정답률: 64%)
  • 폴리에틸렌관 이음의 종류 중 "몰코 이음"은 존재하지 않습니다. "몰코"는 일종의 접착제나 시멘트로, 이음 부위를 접착시키는 용도로 사용됩니다. 하지만 폴리에틸렌관은 열가소성성이 낮아 접착이 어렵기 때문에, "몰코 이음"은 폴리에틸렌관 이음의 종류로 적합하지 않습니다. 따라서 정답은 "몰코 이음"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 주철관 이음 중 종래 사용하여 오던 소켓이음을 개량한 것으로 스테인리스 강 커플링과 고무링관으로 쉽게 이음 할 수 있는 방법은?

  1. 플랜지 이음
  2. 다이튼 이음
  3. 스크루 이음
  4. 노허브 이음
(정답률: 83%)
  • 노허브 이음은 스테인리스 강 커플링과 고무링관을 이용하여 쉽게 이음할 수 있는 방법입니다. 이 방법은 소켓이음과 달리 별도의 플랜지나 다이튼, 스크루 등의 부속품이 필요하지 않으며, 간단하고 빠르게 이음할 수 있어서 많이 사용됩니다. 따라서 주어진 보기 중에서 "노허브 이음"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 동력나사 절삭기에 관한 설명으로 옳은 것은?

  1. 다이해드식은 관의 절단, 나사절삭은 가능하나 거스러미 제거 작업은 불가능하다.
  2. 오스터식은 지지로드를 이용하여 절삭기를 수동으로 이송하며 구조가 복잡하고, 관경이 큰 것에 주로 사용된다.
  3. 오스터식, 호브식, 램식, 다이해드식의 네가지 종류가 있다.
  4. 호브식은 나사절삭용 전용 기계이지만 호브와 파이프 커터를 함께 장치하면 관의 나사절삭과 절단을 동시에 할 수 있다.
(정답률: 77%)
  • 호브식은 나사절삭용 전용 기계이지만 호브와 파이프 커터를 함께 장치하면 관의 나사절삭과 절단을 동시에 할 수 있습니다. 이는 호브식이 나사절삭용 기계로서의 기능을 유지하면서도 다른 작업도 가능하게끔 설계되어 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 용접 작업 시 적합한 용접지그(JIG)를 사용할 때 얻을 수 있는 효과로 가장 거리가 먼 것은?

  1. 용접 작업을 용이하게 한다.
  2. 작업 능률이 향상된다.
  3. 용접 변형을 억제한다.
  4. 잔류 응력이 제거된다.
(정답률: 87%)
  • 용접 작업 시 적합한 용접지그(JIG)를 사용하면 용접 부위가 고정되어 용접 변형을 억제할 수 있습니다. 이는 잔류 응력을 줄이는 효과를 가져옵니다. 따라서 정답은 "잔류 응력이 제거된다."입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 석면 시멘트관의 심플렉스 이음에 관한 설명으로 틀린 것은?

  1. 수밀성과 굽힘성은 우수하지만 내식성은 약하다.
  2. 호칭지름 75~500mm의 지름이 작은 관에 많이 사용된다.
  3. 접합에 끼워 넣는 공구로는 프릭션 롤러(friction roller)를 사용한다.
  4. 칼라 속에 2개의 고무링을 넣고 이음하며 고무 개스킷 이음이라고도 한다.
(정답률: 64%)
  • "수밀성과 굽힘성은 우수하지만 내식성은 약하다."가 틀린 것은 아닙니다. 이유는 석면 시멘트관은 석면이라는 내식성이 약한 물질로 만들어졌기 때문입니다. 따라서 내식성이 강한 환경에서 사용하기에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 주철관의 소켓 이음에 관한 설명으로 옳은 것은?

  1. 코킹 방법은 예리한 정을 먼저 사용하고 점차 둔한 정을 사용한다.
  2. 용융 납은 2~3회에 걸쳐 나누어 삽입하면서 매회 코킹하도록 한다.
  3. 콜 타르(coal tar)는 주철관 표면에 방수 피막을 형성시키기 위해 도포한다.
  4. 마(야안)의 삽입길이는 수도용의 경우 전체 삽입길이의 2/3, 배수용은 1/3이 적합하다.
(정답률: 71%)
  • "코킹 방법은 예리한 정을 먼저 사용하고 점차 둔한 정을 사용한다." 이 설명이 옳은 이유는, 예리한 정으로는 주철관의 표면을 깨끗하게 제거하고, 둔한 정으로는 적당한 압력을 가하면서 적절한 밀착을 유지하기 때문입니다. 따라서, 예리한 정과 둔한 정을 적절히 사용하여 코킹하면, 주철관과 소켓 이음부의 밀착성과 내구성을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 용기 내에 유체가 t초 동안 흘러들어가게 한 후 유체의 질량을 W(kg), 체적을 V(m3)일 때 유량 Q(m3/s) 식은?

  1. t×V
  2. V/t
  3. t×W
  4. W×t
(정답률: 72%)
  • 유량(Q)은 단위 시간당 유체의 체적(V/t)이므로 정답은 "V/t"입니다. 이는 용기에 유체가 흘러들어가는 시간(t)동안 유체의 체적(V)을 나눈 것으로, 유체의 질량(W)과는 무관합니다. 따라서 "t×V"나 "W×t"는 유량을 구하는 식이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 테르밋 용접(Thermit welding)에 대한 설명으로 옳은 것은?

  1. 전기용접법 중의 한가지 방법이다.
  2. 산화철과 알루미늄의 반응열을 이용한 방법이다.
  3. 액체 산소를 사용한 가스용접법의 일종이다.
  4. 원자수소의 발열을 이용한 방법이다.
(정답률: 74%)
  • 테르밋 용접은 산화철과 알루미늄의 반응열을 이용하여 용접을 하는 방법입니다. 산화철과 알루미늄이 반응하면 매우 높은 온도가 발생하며, 이를 이용하여 용접을 합니다. 따라서 "산화철과 알루미늄의 반응열을 이용한 방법이다."가 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 10℃의 물 1kg을 100℃의 포화증기로 만드는데 필요한 열량은? (단, 물의 비열은 4.19kJ/kgㆍK이고, 물의 증발 잠열은 2256.7kJ/kg이다.)

  1. 539kJ
  2. 639kJ
  3. 2633.8kJ
  4. 2937.8kJ
(정답률: 73%)
  • 물이 10℃에서 100℃로 가열되는 데 필요한 열량은 다음과 같이 계산할 수 있습니다.

    Q1 = m × c × ΔT
    = 1kg × 4.19kJ/kgㆍK × (100℃ - 10℃)
    = 377.1kJ

    여기서 m은 물의 질량, c는 물의 비열, ΔT는 온도 변화량을 나타냅니다.

    그리고 물이 100℃에서 증발하여 포화증기가 되는 데 필요한 열량은 다음과 같이 계산할 수 있습니다.

    Q2 = m × Lv
    = 1kg × 2256.7kJ/kg
    = 2256.7kJ

    여기서 Lv는 물의 증발 잠열을 나타냅니다.

    따라서 물을 100℃의 포화증기로 만드는 데 필요한 총 열량은 Q1 + Q2로 계산할 수 있습니다.

    Q = Q1 + Q2
    = 377.1kJ + 2256.7kJ
    = 2633.8kJ

    따라서 정답은 "2633.8kJ"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 증기를 교축할 때 변화가 없는 것은 어느 것인가?

  1. 온도
  2. 엔트로피
  3. 건도
  4. 엔탈피
(정답률: 66%)
  • 정답은 "엔탈피"입니다. 증기를 교축할 때 온도, 엔트로피, 건도는 모두 변화합니다. 하지만 엔탈피는 교축할 때 변화하지 않습니다. 엔탈피는 열과 일의 합으로 정의되는데, 교축할 때는 열과 일의 양이 변하지 않기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 아래 기호는 보일러실의 배관용 기기를 표시한 것이다. 다음 중 이 기호가 의미하는 것은 무엇인가?

  1. 리프트 피팅
  2. 증기트랩
  3. 기수분리기
  4. 유분리기
(정답률: 70%)
  • 이 기호는 "기수분리기"를 의미한다. 기수분리기는 증기나 물 등의 유체 중에서 공기나 기타 불순물을 제거하여 순수한 유체만을 사용하기 위한 장치이다. 이 기호에서는 유체가 흐르는 방향과 함께 기체가 분리되어 나오는 것을 나타내고 있기 때문에 기수분리기를 나타낸다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 압력계를 나타내는 도시기호는?

(정답률: 89%)
  • 정답은 "" 입니다. 이는 압력계를 나타내는 도시기호 중 하나인데, 이 기호는 압력계의 측정 범위를 나타내는 것입니다. 기호 안에 있는 숫자는 압력계의 측정 범위를 나타내며, 이 경우에는 0부터 1.6까지의 범위를 측정할 수 있는 압력계를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 그림을 바르게 설명한 것은?

  1. I형 홈용접으로 2회 실시하시오.
  2. I형 홈용접으로 단속용접 하시오.
  3. I형 홈용접으로 루트간격 2mm로 하시오.
  4. I형 홈용접 루트간격 2mm로 양면 실시하시오.
(정답률: 80%)
  • 다음 그림은 용접 기호를 나타내는 것으로, I형 홈용접을 사용하고 있습니다. 또한, 루트간격이 2mm로 표시되어 있습니다. 따라서 정답은 "I형 홈용접으로 루트간격 2mm로 하시오."입니다. 다른 보기들은 그림에서 나타나지 않은 정보를 포함하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 파이프의 외경이 1000mm, TOP EL30000이고, 또 다른 파이프 외경이 500mm, BOP EL20000이면 두 파이프의 중심선에서의 높이차는 몇 mm인가?

  1. 6000
  2. 7000
  3. 8500
  4. 9250
(정답률: 66%)
  • 두 파이프의 중심선에서의 높이차는 각 파이프의 EL 값의 차이와 같습니다. 따라서, TOP EL30000에서 BOP EL20000을 뺀 값인 10000을 2로 나눈 5000을 더해주면 됩니다. 그러면, 500mm 파이프의 반지름 250mm을 더해주면 최종적으로 9250mm가 됩니다. 따라서, 정답은 "9250"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음의 계장계통 도면에서 FRC가 의미하는 것은?

  1. 수위 기록 조절계
  2. 유량 기록 조절계
  3. 압력 기록 조절계
  4. 온도 기록 조절계
(정답률: 82%)
  • FRC는 Flow Recorder Controller의 약자로, 유량을 기록하고 조절하는 장치를 의미합니다. 따라서 정답은 "유량 기록 조절계"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음과 같이 배관 라인번호를 나타낼 때, 각 사용 기호에 대한 설명으로 틀린 것은?

  1. 6B : 배관 호칭지름
  2. P : 유체기호
  3. 8081 : 배관번호
  4. CINS : 배관재료
(정답률: 81%)
  • 정답은 "CINS : 배관재료"입니다.

    각 사용 기호에 대한 설명은 다음과 같습니다.

    - 6B : 배관 호칭지름 (Nominal Pipe Size)
    - P : 유체기호 (Process Fluid)
    - 8081 : 배관번호 (Line Number)
    - CINS : 배관재료 (Construction Material)

    따라서, CINS는 배관의 재료를 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 배관 내의 유체를 표시하는 기호 중 냉각수를 표시하는 것은?

  1. C
  2. CH
  3. B
  4. R
(정답률: 85%)
  • 정답은 "C"입니다.

    "C"는 냉각수를 나타내는 기호 중 하나입니다. "CH"는 열교환기를 나타내는 기호이며, "B"는 보일러를 나타내는 기호입니다. "R"은 냉매를 나타내는 기호입니다. 따라서 냉각수를 표시하기 위해서는 "C"를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 저탕탱크 내의 가열코일을 도면에 나타내기 위하여, 탱크 정면도 상에서 불규칙한 곡선으로 일부를 떼어낸 경계를 표시하는데 사용하는 선의 명칭과 그 선의 종류 및 굵기로 옳은 것은?

  1. 회전단면선, 가는 파선
  2. 가상선, 가는 2점 쇄선
  3. 파단선, 가는 실선
  4. 절단선, 가는 1점쇄선
(정답률: 66%)
  • 정답은 "파단선, 가는 실선" 입니다.

    파단선은 도면상에서 일부를 떼어내어 보여주는 선으로, 가열코일을 도면에 나타내기 위해 사용됩니다. 이때 가열코일은 저탕탱크 내부에 위치하므로, 절단선이나 회전단면선과 같은 선은 사용할 수 없습니다. 따라서 파단선을 사용합니다.

    또한, 가는 실선은 실제로 존재하는 물체를 나타내는 선으로, 가열코일이 실제로 존재하는 물체이므로 가는 실선을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 품질특성에서 X 관리도로 관리하기에 가장 거리가 먼 것은?

  1. 볼펜의 길이
  2. 알코올 농도
  3. 1일 전력소비량
  4. 나사길이의 부적합 품 수
(정답률: 70%)
  • X 관리도는 공정에서 발생하는 결함의 수를 추적하고 제어하기 위한 품질 관리 도구입니다. 따라서 X 관리도로 관리하기에 가장 거리가 먼 것은 "나사길이의 부적합 품 수"입니다. 이는 결함의 수가 아니라 부적합한 제품의 수를 측정하는 것이기 때문입니다. X 관리도는 결함의 수를 추적하므로, 결함의 수가 적을수록 공정이 안정적이라고 판단할 수 있습니다. 따라서 "나사길이의 부적합 품 수"는 X 관리도로 관리하기에 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 데이터로부터 통계량을 계산한 것 중 틀린 것은?

  1. 범위(R)=7.6
  2. 제곱합(S)=7.59
  3. 중앙값(Me)=24.3
  4. 시료분산(s2)=8.988
(정답률: 63%)
  • 틀린 것은 "범위(R)=7.6"입니다. 범위는 최대값과 최소값의 차이를 의미하는데, 이 데이터에서 최대값은 28.5이고 최소값은 20.9이므로 범위는 7.6이 아니라 7.6보다 큽니다. 따라서, 올바른 통계량은 "제곱합(S)=7.59"입니다. 제곱합은 각 데이터와 평균값의 차이를 제곱하여 모두 더한 값으로, S = (20.9-24.3)^2 + (22.1-24.3)^2 + ... + (28.5-24.3)^2 = 7.59 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 검사특성곡선(OC Curve)에 관한 설명으로 틀린 것은? (단, N : 로트의 크기, n : 시료의 크기, c : 합격판정개수이다.)

  1. N, n이 일정할 때 c가 커지면 나쁜 로트의 합격률은 높아진다.
  2. N, c가 일정할 때 n이 커지면 좋은 로트의 합격률은 낮아진다.
  3. N/n/c의 비율이 일정하게 증가하거나 감소하는 퍼센트 샘플링 검사 시 좋은 로트의 합격률은 영향이 없다.
  4. 일반적으로 로트의 크기 N이 시료 n에 비해 10배 이상 크다면, 로트의 크기를 증가시켜도 나쁜 로트의 합격률은 크게 변화하지 않는다.
(정답률: 58%)
  • "N/n/c의 비율이 일정하게 증가하거나 감소하는 퍼센트 샘플링 검사 시 좋은 로트의 합격률은 영향이 없다."가 틀린 것은 아닙니다. 이유는 N, n, c의 비율이 일정하게 증가하거나 감소하는 퍼센트 샘플링 검사에서는 로트의 크기가 증가하더라도 나쁜 로트의 합격률은 크게 변화하지 않기 때문입니다. 따라서 올바른 정답은 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 그림의 AOA(Activity-on-Arc) 네트워크에서 E작업을 시작하려면 어떤 작업들이 완료되어야 하는가?

  1. B
  2. A, B
  3. B, C
  4. A, B, C
(정답률: 78%)
  • E작업의 선행작업은 바로 D작업이다. 하지만 D작업의 선행작업은 C작업이고, C작업의 선행작업은 B작업이며, B작업의 선행작업은 A작업이다. 따라서 E작업을 시작하려면 A, B, C 작업이 모두 완료되어야 한다. 정답은 "A, B, C" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 브레인스토밍(Brainstorming)과 가장 관계가 깊은 것은?

  1. 특성요인도
  2. 파레토도
  3. 히스토그램
  4. 회귀분석
(정답률: 78%)
  • 브레인스토밍은 아이디어를 자유롭게 도출하는 과정에서 참여자들의 아이디어를 모두 수용하고, 이를 조합하며 발전시키는 것이 중요합니다. 이를 위해서는 참여자들의 다양한 아이디어를 수용하고 분류하는 능력이 필요합니다. 이때, 특성요인도는 다양한 아이디어를 분류하고 정리하는 데에 유용한 도구입니다. 따라서 브레인스토밍과 특성요인도는 아이디어 도출과 분류에 관한 과정에서 밀접한 관련이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 표준시간을 내경법으로 구하는 수식으로 맞는 것은?

  1. 표준시간=정미시간+여유시간
  2. 표준시간=정미시간×(1+여유율)
  3. 표준시간=정미시간×
  4. 표준시간=정미시간×
(정답률: 78%)
  • 정답은 "표준시간=정미시간× "입니다.

    여유시간은 내경법에서는 "여율"로 표현되며, 이는 정미시간에 대한 비율입니다. 따라서 여유율을 1로 더한 값이 바로 표준시간이 됩니다. 이를 수식으로 나타내면 "표준시간=정미시간×(1+여유율)"이 됩니다. 하지만 여유율은 일반적으로 백분율로 표현되기 때문에, 이를 소수로 변환하여 "표준시간=정미시간×(1+여유율/100)"으로 나타낼 수도 있습니다. 이를 간단하게 정리하면 "표준시간=정미시간× "가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
