배관기능사 필기 기출문제복원 (2007-01-28)

배관기능사 2007-01-28 필기 기출문제 해설

이 페이지는 배관기능사 2007-01-28 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

배관기능사
(2007-01-28 기출문제)

목록

1과목: 배관시공 및 안전관리

1. 34℃를 화씨온도로 고치면 몇 ℉ 인가?

  1. 30.7℉
  2. 50.8℉
  3. 89.6℉
  4. 93.2℉
(정답률: 69%)
  • 섭씨온도를 화씨온도로 변환하는 공식을 사용하여 계산합니다.
    ① $F = C \times 1.8 + 32$
    ② $F = 34 \times 1.8 + 32$
    ③ $F = 93.2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 펌프에서 물을 압송하고 있을 때 펌프가 멈추거나 밸브를 급격히 닫았을 때 생기는 수격작용의 방지대책으로 틀린 것은?

  1. 완폐형 체크밸브를 토출구에 설치한다.
  2. 관 지름을 작게 하여 관내의 유속을 빠르게 한다.
  3. 관로에 조압수조를 설치한다.
  4. 플라이휠을 설치하여 펌프 속도의 급변을 막는다.
(정답률: 85%)
  • 수격작용(Water Hammer)은 유속이 빠를수록 충격력이 커지므로, 관 지름을 크게 하여 유속을 낮추는 것이 올바른 방지 대책입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 일반적으로 배수트랩의 봉수의 깊이를 얼마로 하는 것이 가장 적당한가?

  1. 약 50 ~ 100mm
  2. 약 100 ~ 150mm
  3. 약 120 ~ 175mm
  4. 약 175 ~ 235mm
(정답률: 58%)
  • 배수트랩의 봉수는 하수구의 악취나 유해가스가 실내로 들어오는 것을 막는 역할을 하며, 일반적으로 $50\sim100\text{mm}$ 깊이로 유지하는 것이 가장 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 배수 및 통기 배관설비에서 통기관을 설치하는 가장 중요한 목적은?

  1. 배수관에서 배수 트랩의 봉수를 보호한다.
  2. 오수의 정화작용을 한다.
  3. 실내 환기량을 조절한다.
  4. 배수속도와 양을 조절한다.
(정답률: 74%)
  • 통기관의 가장 핵심적인 목적은 배수관 내의 기압 변화를 조절하여, 트랩 내의 물(봉수)이 사이펀 작용 등으로 인해 파괴되는 것을 방지하고 봉수를 보호하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 스프링클러의 기준유속인 3m/sec를 유지하고, 신축성이 없는 배관 내부에서 발생하는 수격작용을 방지 또는 완화시키기 위해서 설치하는 것은?

  1. 레터딩 챔버
  2. 서지 업서버
  3. 알람체크밸브
  4. 사이어미즈 커낵션
(정답률: 78%)
  • 배관 내 유속을 유지하면서 급격한 압력 변화로 발생하는 수격작용(Water Hammer)을 흡수하여 배관 및 기기를 보호하는 장치는 서지 업서버입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 중 유틸리티 배관라인이 아닌 것은?

  1. 연료유 배관
  2. 연료가스 배관
  3. 증기헤더 배관
  4. 열교환기 배관
(정답률: 61%)
  • 유틸리티 배관은 공정 운영에 필요한 연료, 증기, 공기 등을 공급하는 라인을 의미합니다. 연료유, 연료가스, 증기헤더 배관은 모두 유틸리티에 해당하지만, 열교환기 배관은 공정 내에서 열교환을 위해 설치된 공정 배관에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 공기 조화장치에서 공기 중 먼지나 매연을 제거, 공기를 세척하고 가습, 냉각, 감습하는 기능이 있으면 입구에는 루버가 있고 출구에는 일리미네이터가 있는 것은?

  1. 가습기
  2. 공기 송풍기
  3. 공기 여과기
  4. 공기 세정기
(정답률: 75%)
  • 공기 세정기는 물을 이용하여 공기 중의 먼지, 매연을 제거하고 가습, 냉각, 감습 기능을 동시에 수행하는 장치입니다. 특히 입구의 루버와 출구의 일리미네이터(수분 제거기)가 핵심 구성 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 일반적인 가스 홀더의 종류가 아닌 것은?

  1. 유수식 가스 홀더
  2. 중수식 가스 홀더
  3. 무수식 가스 홀더
  4. 고압식 가스 홀더
(정답률: 67%)
  • 가스 홀더는 저장 방식에 따라 유수식, 무수식, 고압식으로 분류됩니다. 중수식 가스 홀더라는 종류는 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 집진장치 덕트 시공 방법으로 틀린 것은?

  1. 지관을 메인 덕트에 연결하는 경우 30° 이상으로 한다.
  2. 지관은 위쪽을 경사된 상태로 끼우는 것이 좋다.
  3. 지관을 주덕트에 연결시는 대칭으로 연결하여야 한다.
  4. 청소 및 점검을 위한 삽입형 검사구를 설치한다.
(정답률: 51%)
  • 집진장치 덕트 시공 시 지관을 주덕트에 연결할 때는 공기 흐름의 균형을 맞추기 위해 대칭으로 연결하기보다 흐름 방향에 맞게 효율적으로 배치해야 합니다.

    오답 노트
    지관 연결 각도 30° 이상 유지, 위쪽 경사 연결, 검사구 설치는 모두 올바른 시공 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 화학배관 라인이 통과할 파이프 랙의 지지간격 결정 조검에 포함되지 않는 사항은?

  1. 관지름의 대소
  2. 배관내 유체의 온도
  3. 배관의 보온 및 보냉 유무
  4. 수격 작용의 발생 온도
(정답률: 58%)
  • 파이프 랙의 지지 간격은 배관의 하중과 열팽창, 보온재 무게 등에 의해 결정됩니다. 수격 작용은 압력 변동에 의한 현상이며, '발생 온도'라는 개념은 지지 간격 결정 조건과 무관합니다.

    오답 노트
    관지름, 유체 온도, 보온/보냉 유무: 배관의 자중과 열팽창 정도에 영향을 주어 지지 간격을 결정하는 핵심 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 압축공기 배관에서 마찰 저항을 적게 하기 위해 실린더 면적이 50cm2 이라고 하면 최소한 공기흡입관의 단면적은 몇 cm2 이어야 하는가?

  1. 50
  2. 25
  3. 10
  4. 5
(정답률: 73%)
  • 압축공기 배관의 마찰 저항을 최소화하기 위해 흡입관의 단면적은 일반적으로 실린더 면적의 $1/2$이상으로 설계합니다.
    ① [기본 공식] $A = \frac{S}{2}$ (흡입관 단면적 = 실린더 면적 / 2)
    ② [숫자 대입] $A = \frac{50}{2}$
    ③ [최종 결과] $A = 25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 배관 지지점에서의 이동과 회전을 방지하기 위해 지지점 위치에 완전히 고정하는 레스트레인트의 한 종류인 것은?

  1. 앵커
  2. 콘스탄트 행거
  3. 스토퍼
  4. 리지드 행거
(정답률: 64%)
  • 앵커(Anchor)는 배관의 지지점에서 모든 방향의 이동과 회전을 완전히 구속하여 고정하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 배관작업 완료 후 수압시험을 할 때 일반적인 주의사항 중 잘못된 것은?

  1. 기내(器內)에 물을 넣을 경우 내부공기를 완전히 제거한다.
  2. 공기빼기 밸브에서 물이 나오는 것을 확인하고, 가압을 천천히 한다.
  3. 승압에 따르는 왜곡 발생의 유무에 주의하여야 한다.
  4. 수압시험은 기밀시험을 먼저 한 후 누설이 없을 때 실시한다.
(정답률: 58%)
  • 수압시험은 기밀시험보다 압력이 훨씬 높으므로, 안전을 위해 반드시 수압시험을 먼저 실시하여 누설 및 강도를 확인한 후 기밀시험을 진행해야 합니다.

    오답 노트
    기내 공기 제거, 천천히 가압, 왜곡 주의: 수압시험 시 필수적인 안전 및 정확도 확보 절차입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 가스용접용 아세틸렌가스는 다음 중 어느 것과 접촉하면 폭발의 위험성이 가장 높은가?

  1. 구리
  2. 아세톤
  3. 연강
  4. 벤젠
(정답률: 60%)
  • 아세틸렌은 구리, 은, 수은 등과 반응하여 폭발성이 매우 강한 아세틸라이드(Acetylide) 화합물을 형성하기 때문에 구리와의 접촉을 엄격히 금지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 배관 작업시 안전조치 사항을 설명한 것 중 잘못된 것은?

  1. 가스토치로 관을 가열 굽힘할 때 불꽃이 사람이 있는 쪽으로 향하지 않도록 주의한다.
  2. 주철관의 소켓접합 시공시 접합부 소켓에 녹은 납을 2~3회에 나누어 주입하고 주입 전에 먼저 수분이 없는가 확인한다.
  3. 높은 곳에서 배관작업을 할 때에는 반드시 안전벨트를 착용하도록 한다.
  4. 긴 관을 여러 개 운반구에 매달아 운반하고자 할 때는 중심이 한쪽으로 쏠리지 않게 물건을 고정한다.
(정답률: 82%)
  • 주철관의 소켓 접합 시 녹인 납은 나누어 붓지 않고 한 번에 주입한 후, 코킹정을 이용하여 밀실하게 다지는 코킹 작업을 수행해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 배관 재료의 취급시 유의사항이다. 틀린 것은?

  1. 염화비닐관은 직사광선을 피하는 곳에 보관해야 한다.
  2. 본드는 사용 후 덮개를 바로 닫아야 한다.
  3. 인화성 물질은 밀폐된 장소에 보관해야 한다.
  4. 관은 종류별로 구분하여 보관한다.
(정답률: 84%)
  • 인화성 물질은 휘발성 가스가 체류하여 폭발 위험이 있으므로 밀폐된 장소가 아닌 통풍이 잘 되는 서늘한 곳에 보관해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 증기난방용 방열기의 방열면적으로 보일러의 능력을 표시하는 방법을 나타내는 상당방열면적 1m2 EDR은 몇 kcal/h인가?

  1. 100
  2. 539
  3. 650
  4. 900
(정답률: 58%)
  • 상당방열면적(EDR)은 증기난방에서 방열기의 성능을 표준화한 단위로, $1\text{m}^2$ 당 방열량은 $650\text{ kcal/h}$로 정의되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 10℃의 순수한 물 20kg을 80℃로 올리려면 몇 kcal의 열량이 필요한가?

  1. 1240
  2. 1340
  3. 1400
  4. 1440
(정답률: 75%)
  • 물질의 온도를 높이는 데 필요한 열량은 질량, 비열, 온도 차의 곱으로 계산합니다.
    ① [기본 공식] $Q = m \times c \times \Delta t$
    ② [숫자 대입] $Q = 20 \times 1 \times (80 - 10)$
    ③ [최종 결과] $Q = 1400$
    따라서 필요한 열량은 $1400\text{ kcal}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 정화조 시설의 부패 정화조 유입구에 T자관을 설치하는 가장 중요한 이유인 것은?

  1. 오수의 흔들림을 줄이고 오수에 공기가 섞이는 것을 방지하기 위하여
  2. 공기를 원활히 공급하여 부패를 촉진시키기 위하여
  3. 호기성 박테리아의 촉진을 위하여
  4. 오수의 유입을 원활히 하기 위하여
(정답률: 76%)
  • 부패 정화조는 혐기성 상태를 유지하는 것이 핵심입니다. 유입구에 T자관을 설치하면 오수가 유입될 때 발생하는 흔들림을 줄여 슬러지 층이 흐트러지는 것을 막고, 외부 공기가 섞여 들어가는 것을 방지하여 혐기성 분해 효율을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 급수펌프를 선정할 때 고려해야 할 사항이 아닌 것은?

  1. 펌프의 흡입 및 토출양정
  2. 펌프의 흡입구 지름
  3. 펌프의 효율
  4. 급수량
(정답률: 64%)
  • 급수펌프 선정 시에는 필요한 급수량, 펌프의 효율, 그리고 유체를 밀어 올리는 힘인 흡입 및 토출양정을 최우선으로 고려해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 배관공작 및 재료

21. LPG가스배관 경로를 선정할 때 유의사항으로 잘못된 것은?

  1. 배관 거리를 최단 거리로 한다.
  2. 배관을 구부러지거나 오르내림을 적게 한다.
  3. 배관을 은폐하거나 매설을 피한다.
  4. 가능한 한 배관을 옥내에 설치한다.
(정답률: 82%)
  • LPG 가스는 공기보다 무거워 누출 시 바닥에 체류하며 폭발 위험이 크므로, 안전을 위해 가능한 한 옥외에 설치하여 환기가 잘 되도록 해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 열교환기의 사용 목적에 따른 분류에 속하지 않는 것은?

  1. 트롬본형 냉각기
  2. 가열기
  3. 증발기
  4. 응축기
(정답률: 68%)
  • 열교환기는 사용 목적에 따라 가열기, 증발기, 응축기, 냉각기로 분류됩니다.

    오답 노트
    트롬본형 냉각기: 목적이 아닌 구조(형태)에 따른 분류입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 배관 라인에 대한 점검사항 설명으로 틀린 것은?

  1. 배관의 지지물이 완전한가 점검한다.
  2. 접합부는 외관상 이상이 없는가 점검한다.
  3. 드레인 배출은 완전하게 이루어 지는가 점검한다.
  4. 배관라인에 에어 포켓이 발생 되도록 구배를 점검한다.
(정답률: 84%)
  • 배관 라인 점검 시 에어 포켓(Air Pocket)은 유체의 흐름을 방해하고 부식을 유발하므로, 에어 포켓이 발생하지 않도록 적절한 구배(기울기)를 유지하는 것이 핵심입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 도장의 종류에서 에폭시 수지의 설명 중 틀린 것은?

  1. 기계적 강도나 내약품성이 약하다.
  2. 내열성, 내수성이 크다.
  3. 전기 절연도가 우수하다.
  4. 도료 접착제, 방식용으로 널리 사용된다.
(정답률: 67%)
  • 에폭시 수지는 기계적 강도가 매우 높고 내약품성이 우수하여 산업용 바닥재나 방식 도장으로 널리 사용되는 수지입니다.
    핵심 원리
    에폭시 수지는 접착력이 강하고 전기 절연성, 내수성, 내열성이 뛰어나며 특히 화학 물질에 견디는 내약품성이 매우 강력한 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 플랜트 설비 및 배관에 대한 기계적 세정 방법에 속하는 것은?

  1. 피그 세정법
  2. 순환 세정법
  3. 침적 세정법
  4. 스프레이 세정법
(정답률: 75%)
  • 배관 세정 방법 중 피그 세정법은 피그(Pig)라는 탄성체 도구를 관 내부에 삽입하여 물리적으로 밀어내며 이물질을 제거하는 대표적인 기계적 세정 방법입니다.

    오답 노트
    순환/침적/스프레이 세정법: 화학 약품을 사용하는 화학적 세정법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 관의 용접이음법에 해당하지 않는 것은?

  1. 볼트 용접
  2. 플랜지 용접
  3. 슬리브 용접
  4. 맞대기 용접
(정답률: 67%)
  • 관의 용접이음은 금속을 녹여 접합하는 방식으로, 맞대기 용접, 슬리브 용접, 플랜지 용접 등이 대표적입니다. 볼트 용접은 부품 고정을 위한 보조적 수단일 뿐, 관과 관을 연결하는 표준 용접이음법으로 분류되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 스테인리스강관의 MR이음 특징 설명으로 올바른 것은?

  1. 관에 나사내기 작업이 필요 없다.
  2. 전용 프레스 공구를 사용하여야 한다.
  3. 숙련된 작업자가 필요하고 이음작업이 복잡하다.
  4. 화기를 사용하여야 하므로 기존 건물의 배관 공사에는 부적당하다.
(정답률: 45%)
  • 스테인리스강관의 MR이음은 몰탈 링(Mortal Ring)을 이용한 압착 이음 방식으로, 별도의 나사 가공 없이 빠르게 연결할 수 있는 것이 핵심 특징입니다.

    오답 노트
    전용 프레스 공구 사용: 프레스 조인트 이음의 특징
    작업 복잡/숙련자 필요: MR이음은 오히려 시공이 간편함
    화기 사용: 용접 이음의 특징
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 호칭치수가 350㎜인 파이프 렌치로 사용하기에 적합한 호칭 범위는?

  1. 6A ~ 20A
  2. 6A ~ 32A
  3. 8A ~ 40A
  4. 8A ~ 65A
(정답률: 59%)
  • 파이프 렌치의 호칭치수와 사용 가능한 파이프의 호칭 범위 간의 관계를 묻는 문제입니다. 호칭치수 $350\text{mm}$ 파이프 렌치는 $8\text{A}$에서 $40\text{A}$ 범위의 파이프를 체결하는 데 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

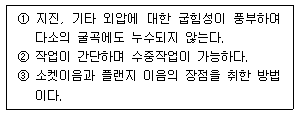

29. 다음 보기에 열거된 사항들은 주철관의 어떤 이음방법을 설명한 것인가?

  1. 소켓 이음
  2. 기계식 이음
  3. 플렌지 이음
  4. 빅토리 이음
(정답률: 63%)

  • 제시된 설명은 지진 및 외압에 대한 굽힘성이 좋아 누수가 적고, 수중 작업이 가능하며, 소켓 이음과 플랜지 이음의 장점을 결합한 기계식 이음의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 산소-프로판가스 절단시 산소와 프로판 가스의 혼합비는 프로판 가스 1 에 대하여 필요한 산소의 양은 약 몇 배 정도가 가장 적합한가?

  1. 1배
  2. 2.5배
  3. 4.5배
  4. 10배
(정답률: 52%)
  • 산소-프로판 가스 절단 시 완전 연소를 위해 필요한 산소와 프로판의 혼합비는 프로판 가스 $1$에 대하여 산소 약 $4.5$배가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 용접부의 결함 중 언더컷이 생기는 원인과 가장 관계가 적은 것은?

  1. 용접 전류가 너무 높을 때
  2. 홈의 각도가 좁을 때
  3. 부적당한 용접봉을 사용했을 때
  4. 용접봉의 각도와 운봉 속도가 맞지 않을 때
(정답률: 58%)
  • 언더컷은 용접 금속이 채워지지 않고 홈이 파이는 결함으로, 주로 과도한 전류, 부적절한 운봉법, 잘못된 용접봉 선택 등이 원인이 됩니다. 홈의 각도가 좁은 것은 언더컷보다는 용입 부족과 더 밀접한 관련이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 전기용접의 전극 결선상태에 따른 정극성과 역극성에서 정극성의 특성으로 가장 적합한 것은?

  1. 비드 폭이 넓다.
  2. 모재의 용입이 얕다.
  3. 비철금속에 쓰인다.
  4. 용접봉의 녹음이 느리다.
(정답률: 57%)
  • 정극성(DCEN)은 전극에 $-$극, 모재에 $+$극을 연결하는 방식으로, 열의 $70\%$가 모재에 집중되어 모재의 용입이 깊고 용접봉의 녹음은 느린 특성이 있습니다.

    오답 노트
    비드 폭이 넓다, 모재의 용입이 얕다, 비철금속에 쓰인다: 역극성(DCEP)의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 용착금속 중의 수소 함유량이 다른 피복봉에 비하여 현저하게 낮은 저수소계 용접봉의 기호는?

  1. E4316
  2. E4301
  3. E4327
  4. E4311
(정답률: 65%)
  • 저수소계 용접봉은 용착금속 내의 수소 함량을 최소화하여 균열을 방지하는 용접봉으로, 기호로는 E4316이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 불활성가스 아크용접에 관한 설명으로 틀린 것은?

  1. 텅스텐 전극을 사용한 것을 TIG용접이라 한다.
  2. 구리, 동합금, 알루미늄 등에는 사용할 수 없다.
  3. 불활성가스 금속 아크용접을 MIG용접이라 한다.
  4. 불활성가스 속에서 용접하므로 용제가 필요 없다.
(정답률: 56%)
  • 불활성가스 아크용접은 구리, 동합금, 알루미늄, 스테인리스강 등 다양한 비철금속 및 특수강 용접에 매우 효과적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 관 절단 후 절단된 관 단면의 안쪽에 생기는 거스러미제거용으로 사용되는 공구는?

  1. 파이프 렌치
  2. 파이프 커터
  3. 파이프 리머
  4. 파이프 바이스
(정답률: 85%)
  • 관을 절단한 후 단면 안쪽에 생긴 날카로운 거스러미(버)를 제거하여 매끄럽게 만드는 공구는 파이프 리머입니다.

    오답 노트
    파이프 렌치: 관을 조이거나 푸는 공구
    파이프 커터: 관을 절단하는 공구
    파이프 바이스: 관을 고정하는 공구
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 전단 가공시 판금재료에서 펀치로 소요의 형상을 따내는 작업은?

  1. 트리밍
  2. 슬리팅
  3. 블랭킹
  4. 세이빙
(정답률: 60%)
  • 전단 가공에서 펀치를 사용하여 판금 재료로부터 필요한 형상을 완전히 따내는 작업을 블랭킹이라고 합니다.

    오답 노트
    트리밍: 제품의 가장자리를 다듬는 작업
    슬리팅: 재료를 직선으로 길게 자르는 작업
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 폴리에틸렌관의 이음법이 아닌 것은?

  1. 용착슬리브이음
  2. 인서트이음
  3. 테이퍼조인트이음
  4. 몰코이음
(정답률: 71%)
  • 폴리에틸렌관의 이음법으로는 용착슬리브이음, 인서트이음, 테이퍼조인트이음 등이 사용됩니다.

    오답 노트
    몰코이음: 주로 동관의 이음법으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 동관 공작용 공구로 동관의 끝을 나팔형으로 만들어 압축 이음부를 가공하는 데 사용하는 것은?

  1. 사이징 툴
  2. 플레어링 툴 세트
  3. 익스펜더
  4. 튜브벤더
(정답률: 68%)
  • 동관의 끝부분을 나팔 모양으로 넓혀서 플레어 너트로 조여 연결하는 압축 이음 가공에는 플레어링 툴 세트를 사용합니다.

    오답 노트
    사이징 툴: 관의 지름을 정밀하게 조정
    익스펜더: 관 끝을 확장하여 관을 삽입 가능하게 함
    튜브벤더: 관을 원하는 각도로 구부림
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 주철관 중 닥타일 주철관이라고도 하는 관은?

  1. 흑심가단 주철관
  2. 고급 주철관
  3. 구상흑연 주철관
  4. 일반 보통 주철관
(정답률: 74%)
  • 구상흑연 주철관은 흑연의 모양을 구형으로 만들어 강도와 연성을 높인 관으로, 이를 닥타일(Ductile) 주철관이라고도 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 최대사용 정수두 75m이하에 사용하는 수도용 입형 주철관의 명칭은?

  1. 보통 압관
  2. 저압관
  3. 고압관
  4. 중압관
(정답률: 55%)
  • 수도용 입형 주철관은 사용 압력(정수두)에 따라 구분하며, 최대사용 정수두 $75\text{m}$이하인 경우 보통 압관을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 배관제도

41. 압력 배관용 탄소 강관에 관한 설명으로 올바른 것은?

  1. 사용온도는 350℃ 이상에 사용한다.
  2. 호칭지름과 두께로 표시하며 스케줄 번호가 있다.
  3. 보일러 증기관이나 유압관에는 사용할 수가 없다.
  4. 압력은 150kgf/cm2 이상의 범위에서 사용한다.
(정답률: 62%)
  • 압력 배관용 탄소 강관은 관의 크기와 두께를 규격화하여 표시하며, 특히 두께를 나타내기 위해 스케줄(Schedule) 번호를 사용합니다.

    오답 노트
    사용온도 350℃ 이상: 고온용 강관 사용 필요
    보일러 증기관/유압관 사용 불가: 사용 가능함
    압력 150kgf/cm² 이상: 일반적인 압력 배관용 범위를 초과함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 밀착력이 강하고 도료의 막이 굳어서 풍화에 대하여 강하며 페이트 밑칠 및 다른 착색도료의 초벽으로 가장 적합한 방청도료는?

  1. 조합 페인트
  2. 광명단 도료
  3. 산화철 도료
  4. 알루미늄 도료
(정답률: 68%)
  • 광명단 도료는 밀착력이 우수하고 도막이 굳은 후 풍화에 강해, 철재의 부식을 방지하는 방청도료로서 페인트 밑칠이나 초벽용으로 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 로터리 밸브의 일종으로 원통 또는 원뿔에 구멍을 뚫고 축의 주위를 90° 회전함에 따라 개폐하는 것으로 플러그 밸브라고도 하는 것은?

  1. 글로브 밸브
  2. 콕
  3. 체크 밸브
  4. 스트레이트 밸브
(정답률: 71%)
  • 콕은 원통이나 원뿔 모양의 플러그에 구멍을 뚫어 축을 중심으로 90° 회전시켜 유체를 개폐하는 로터리 밸브의 일종이며, 플러그 밸브라고도도 불립니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 보통 흄(Hume)관이라고 부르며 배수관으로 사용되는 보통 압관과, 송수관용 압력관의 두 종류가 있는 것은?

  1. 원심력 철근 콘크리트관
  2. 석면시멘트관(에터니트관)
  3. 프리스트레스드 콘크리트관
  4. 가교화 폴리에틸렌관
(정답률: 79%)
  • 원심력 철근 콘크리트관은 원심력을 이용하여 치밀하게 제작한 관으로, 흄(Hume)관이라고도 하며 용도에 따라 배수용 보통 압관과 송수용 압력관으로 구분됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 관 중에서 비중이 가장 작은 관은?

  1. 주석관
  2. 알루미늄관
  3. 연관
  4. 인탈산동관
(정답률: 57%)
  • 제시된 금속관 중 알루미늄의 비중은 약 2.7로, 주석, 연, 구리(인탈산동관) 등의 금속보다 훨씬 가벼워 비중이 가장 작습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 동관의 재질별 분류 중 경도 및 강도면에서 가장 강한 것은?

  1. 반경질
  2. 연질
  3. 반연질
  4. 경질
(정답률: 81%)
  • 동관은 제조 공정 중 냉간 가공 정도에 따라 경도가 결정되며, 가공을 통해 강도를 높인 경질 동관이 반경질, 연질보다 경도와 강도가 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 일반용 염화비닐관은 금속에서 볼 수 없는 우수한 성질을 갖고 있다. 다음 중 염화비닐관의 특성이 아닌 것은?

  1. 가볍고 강인하다.
  2. 내산∙내알카리성이다.
  3. 전기의 절연성이 크다.
  4. 저온∙고온에서도 강도가 높다.
(정답률: 65%)
  • 염화비닐관은 가볍고 내식성이 뛰어나며 절연성이 좋지만, 열에 약해 고온에서는 강도가 급격히 저하되는 특성이 있습니다.

    오답 노트
    가볍고 강인하다: PVC의 일반적 특징
    내산·내알카리성: 화학적 부식에 강함
    전기의 절연성: 비전도성 재질임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 배관 부속 중 배관설비에서 사용시 분해 수리 및 교체가 필요한 곳에 사용하는 것은?

  1. 플러그
  2. 유니언
  3. 부싱
  4. 엘보
(정답률: 78%)
  • 유니언은 배관의 중간에 설치하여 나중에 배관 전체를 뜯지 않고도 해당 부분만 쉽게 분리하여 수리하거나 교체할 수 있도록 돕는 부속입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 증기 트랩이 종류가 아닌 것은?

  1. 버킷 트랩
  2. 디스크형 트랩
  3. 플로트 트랩
  4. 그리스 트랩
(정답률: 69%)
  • 증기 트랩은 응축수를 자동으로 배출하는 장치로 버킷, 디스크, 플로트 트랩 등이 있으며, 그리스 트랩은 주방 등에서 유지분을 분리하는 장치이므로 증기 트랩에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 회전 축이나 충동 축의 누설을 방지하기 위하여 금속이나 탄소 등의 경질 재료로 만들어진 우수한 글랜드 패킹은?

  1. 석면 편조 패킹
  2. 일산화연 패킹
  3. 플라스틱 패킹
  4. 메커니컬 실
(정답률: 63%)
  • 회전축이나 왕복축의 누설을 완벽하게 방지하기 위해 정밀하게 가공된 금속이나 탄소 등의 경질 재료를 사용하는 고성능 밀봉 장치는 메커니컬 실입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 도면의 표제란과 부품란 중 일반적으로 부품란에 기재되는 사항인 것은?

  1. 도명
  2. 척도
  3. 무게
  4. 제도일자
(정답률: 60%)
  • 도면의 표제란에는 도명, 척도, 제도일자, 설계자 등 도면 전체에 해당하는 일반 사항을 기재하며, 부품란에는 각 부품별로 재질, 수량, 무게 등 개별 부품의 상세 정보를 기재합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 굵은 실선 또는 가는 실선의 용도가 아닌 것은?

  1. 외형선
  2. 파단선
  3. 절단선
  4. 치수선
(정답률: 46%)
  • 외형선, 파단선, 치수선은 굵은 실선 또는 가는 실선을 사용하여 표현합니다.

    오답 노트
    절단선: 파단선과 달리 굵은 1점 쇄선을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 제 3각법과 제 1각법의 도면 배치상의 차이 설명으로 옳은 것은?

  1. 평면도의 위치는 동일하나, 좌 ㆍ 우측면도의 위치는 서로 반대이다.
  2. 정면도의 위치는 동일하나 저면도와 평면도의 위치는 서로 반대이다.
  3. 평면도의 위치는 동일하나 좌 ㆍ 우측면도 및 저면도와 정면도의 위치는 서로 반대이다.
  4. 좌∙우측면도의 위치는 서로 반대이나 다른 도면의 배치는 변함없다.
(정답률: 49%)
  • 제 1각법과 제 3각법 모두 정면도의 위치는 동일합니다. 하지만 평면도의 경우 제 1각법은 정면도 아래에, 제 3각법은 정면도 위에 배치하며, 저면도는 그 반대로 배치되므로 저면도와 평면도의 위치가 서로 반대입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 리벳 머리부터 리벳 끝까지 전체 치수로 호칭 길이를 표시하는 리벳은?

  1. 둥근 머리 리벳
  2. 둥근 접시 머리 리벳
  3. 접시 머리 리벳
  4. 납작 머리 리벳
(정답률: 66%)
  • 리벳의 호칭 길이는 일반적으로 머리를 제외한 몸통 길이를 기준으로 하지만, 접시 머리 리벳의 경우에는 머리가 재료 속으로 매립되기 때문에 머리부터 끝까지의 전체 치수로 호칭 길이를 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 용접구조용 압연강재의 재료의 표시기호 “SM 490 B"에서 490 이 나타내는 것은?

  1. 최저 인장강도
  2. 강재 종류 번호
  3. 최대 항복강도
  4. 압연강 분류 번호
(정답률: 78%)
  • 용접구조용 압연강재(SM)의 표시기호에서 숫자는 재료의 최저 인장강도를 나타냅니다. 따라서 SM 490 B에서 490은 최저 인장강도가 $490MPa$임을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 용접부가 화살표로 지시한 부분의 반대쪽인 것은?

(정답률: 62%)
  • 용접 기호에서 화살표가 가리키는 지점의 반대쪽(반대편)에 용접을 수행해야 할 때는 기준선(실선)이 아닌 점선 위에 용접 기호를 표시합니다. 따라서 점선 위에 기호가 그려진 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 보기 입체도의 화살표 방향 투상도로 가장 적합한 것은?

(정답률: 60%)
  • 제시된 입체도 의 화살표 방향에서 바라본 정면 투상도를 찾는 문제입니다. 화살표 방향에서 보았을 때 왼쪽은 수직 벽면이 보이고, 하단은 오른쪽으로 뻗은 바닥면이 보이는 L자 형태의 외곽선과 내부 숨은선이 일치하는 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 배관도의 계기 표시기호 중에서 압력계를 나타내는 것은?

(정답률: 79%)
  • 배관도(P&ID)에서 압력계는 원형 기호 안에 압력을 의미하는 P(Pressure)를 표기하여 나타냅니다. 따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 판의 두께를 나타내는 치수 보조 기호는?

  1. C
  2. R
  3. P
  4. T
(정답률: 76%)
  • 도면에서 판의 두께(Thickness)를 나타낼 때는 알파벳 T를 치수 보조 기호로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 보기 도면은 제 3각법으로 정투상한 정면도와 평면도이다. 우측면도로 가장 적합한 것은?

(정답률: 53%)
  • 제 3각법에서 우측면도는 정면도의 오른쪽에 배치되며, 평면도의 형상이 그대로 투영되어야 합니다. 주어진 정면도와 평면도를 분석하면 우측에서 보았을 때 윗부분은 평평하고 아랫부분이 경사진 형태가 나타나므로 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록
