배관기능사 필기 기출문제복원 (2007-09-16)

배관기능사 2007-09-16 필기 기출문제 해설

이 페이지는 배관기능사 2007-09-16 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

배관기능사
(2007-09-16 기출문제)

목록

1과목: 배관시공 및 안전관리

1. 여러 개의 직관 또는 U자관을 셀(shell) 속에 설치한 것으로 부피에 비하여 전열 면적이 크고 전열 효과가 우수한 열교환기는?

  1. 2중관식 열교환기
  2. 다관식 열교환기
  3. 판형 열교환기
  4. 공랭식 열교환기
(정답률: 67%)
  • 셀(shell) 내부에 여러 개의 직관이나 U자관을 설치하여, 부피 대비 전열 면적을 극대화함으로써 전열 효과를 높인 열교환기는 다관식 열교환기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 가스의 양을 측정하는 일반적인 가스 미터기 종류가 아닌 것은?

  1. 습식 가스미터
  2. 레이놀드식 가스미터
  3. 루트식 가스미터
  4. 회전식 가스 미터
(정답률: 59%)
  • 가스 미터기는 가스의 사용량을 측정하는 장치로 습식, 루트식, 회전식 등이 사용됩니다.

    오답 노트
    레이놀드식 가스미터: 가스 미터기가 아니라 정압기의 한 종류입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 보일러의 부속품인 온도조절장치 배관에 관한 설명 중 틀린 것은?

  1. 조절밸브의 구경은 배관의 관경보다 커야한다.
  2. 밸브 앞쪽에는 스트레이너를 부착한다.
  3. 스트레이너는 관경과 같은 호칭의 직경을 사용한다.
  4. 스트레이너의 스크린을 제거할 수 있는 공간이 있어야 한다.
(정답률: 79%)
  • 조절밸브의 구경은 유량 조절을 위해 일반적으로 배관의 관경보다 작게 선정하는 것이 원칙입니다.

    오답 노트
    스트레이너 부착: 밸브 보호를 위해 앞쪽에 설치함
    스트레이너 직경: 관경과 동일한 호칭 사용함
    스크린 제거 공간: 유지보수를 위해 필수적임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 유류소화에 가장 적당한 소화기는?

  1. 수조부 펌프 소화기
  2. 물분무 소화설비
  3. 스프링클러 소화설비
  4. 분말 소화기
(정답률: 78%)
  • 유류화재(B급 화재)는 물을 사용할 경우 기름이 물 위에 떠서 화재가 확대될 위험이 있습니다. 따라서 질식 및 억제 효과가 뛰어난 분말 소화기가 가장 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 소화설비인 스프링 클러의 설명으로 잘못된 것은?

  1. 자동 살수식의 소화 장치이다.
  2. 창문, 출입구, 처마 끝에 노즐을 설치한다.
  3. 헤드에는 가용성의 백납을 사용한다.
  4. 반사판으로 물을 비산 시킨다.
(정답률: 67%)
  • 스프링클러는 천장에 설치되어 화재 시 자동으로 물을 살수하는 장치입니다. 창문, 출입구, 처마 끝에 노즐을 설치하는 것은 스프링클러가 아니라 '옥외소화전'이나 '물분무소화설비' 등의 특성에 가깝습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 압축공기 배관의 부속장치에서 분리기(separator)에 관한 설명으로 틀린 것은?

  1. 중간 냉각기 또는 후부 냉각기 사이에 연결한다.
  2. 외부로부터 흡입된 습기를 압축에 의해 분리한다.
  3. 공기압축기의 흡입공기로부터 먼지를 분리 제거한다.
  4. 공기 속에 포함된 윤활유를 공기 또는 가스로부터 분리한다.
(정답률: 53%)
  • 분리기는 압축공기 내의 수분이나 윤활유를 분리하는 장치입니다. 공기압축기의 흡입공기로부터 먼지를 분리 제거하는 것은 분리기가 아니라 흡입 필터(Air Filter)의 역할입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. KS 배관계의 식별표시에서 관내 유체의 종류에 따라 색깔을 다르게 칠해주어 구분한다. 유체가 기름 인 경우라면 무슨 색을 칠하는가?

  1. 연한 노랑
  2. 어두운 빨강
  3. 연한 주황
  4. 어두운 주황
(정답률: 49%)
  • KS 배관계 식별표시 표준에 따라 유체가 기름인 경우에는 어두운 주황색으로 표시하여 구분합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 간접 배수배관에 관한 설명으로 잘못된 것은?

  1. 배관 길이가 1m 넘는 경우 기기나 설비 근처에 트랩을 설치한다.
  2. 간접 배수관은 청소, 세정할 수 있게 배관한다.
  3. 설비의 종류, 배수의 수질 등은 같은 것끼리 계통을 나누는 것이 좋다.
  4. 물받이 용기의 수면보다 상부에 소요 배수구공간을 만들어 개구한다.
(정답률: 46%)
  • 간접 배수배관에서 배관 길이가 $1$m를 넘는 경우에는 기기나 설비 근처가 아니라 배수관의 끝부분(배수구 쪽)에 트랩을 설치하여 악취나 해충의 유입을 방지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 짧고 작은 배관 및 평판 등에 사용하는 방법으로 장치에 설치하기 전에 세정할 대상물을 세정액에 침적시켜 세정하는 방법은?

  1. 침적법
  2. 스프레이법
  3. 순환법
  4. 페이스트법
(정답률: 83%)
  • 세정 대상물을 세정액에 직접 담가서(침적시켜) 세정하는 방식은 침적법의 핵심 정의입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 전기용접 작업시 감전사고 위험이 가장 많은 곳은?

  1. 배전판
  2. 전격 방지기
  3. 배선부분
  4. 홀더 노출부
(정답률: 77%)
  • 전기용접 작업 중에는 용접봉을 잡는 홀더의 노출부나 절연이 파괴된 부분에 신체가 접촉할 경우 감전 사고의 위험이 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 관에 부식작용이 일어나면 배관의 수명이 극히 짧아지기 때문에 관의 공사 전후 밀착력이 강하여 도막도 간단하며 풍화에 강하므로 녹을 방지하기 위해 페인트 밑칠에 사용된다. 어떤 방청도료를 설명하고 있는가?

  1. 합성수지도료
  2. 알루미늄도료
  3. 산화철도료
  4. 연단도료
(정답률: 48%)
  • 연단도료는 밀착력이 강하고 도막 형성이 간단하며 풍화에 강해, 철재의 부식을 방지하기 위한 페인트 밑칠용 방청도료로 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 급수설비에 의한 분류에 속하지 않는 것은?

  1. 상향식 급수법
  2. 직결식 급수법
  3. 옥상탱크식 급수법
  4. 압력탱크식 급수법
(정답률: 52%)
  • 급수설비는 물을 공급하는 방식에 따라 직결식, 옥상탱크식, 압력탱크식 등으로 분류합니다. 상향식 급수법은 급수설비의 일반적인 분류 체계에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 급수관을 강관을 사용하여 지상에 노출배관 하였다. 피복재를 사용하였어도 최고온도가 35℃이고 최저 온도가 5℃일 경우 배관길이가 50m일 때 최고온도에서 최저온도로 변화한 경우의 신축량은 약 몇 mm인가? (단, 강관의 선팽창계수는 0.000011이다.)

  1. 16.5
  2. 3.3
  3. 33.0
  4. 1.65
(정답률: 53%)
  • 온도 변화에 따른 배관의 신축량은 온도차, 선팽창계수, 원래 길이를 곱하여 산출합니다. 결과값을 mm 단위로 구해야 하므로 길이를 mm로 환산하여 계산합니다.
    ① [기본 공식] $ \Delta L = \alpha \times L \times \Delta T $
    ② [숫자 대입] $ \Delta L = 0.000011 \times 50000 \times (35 - 5) $
    ③ [최종 결과] $ \Delta L = 16.5 $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 공기 조화용 송풍기의 종류 중 축류식 송풍기는?

  1. 프로펠러형
  2. 터보형
  3. 리밋로드형
  4. 에어포일형
(정답률: 54%)
  • 축류식 송풍기는 공기가 회전축과 평행한 방향으로 흐르는 방식으로, 대풍량 소정압의 특성을 가지며 대표적으로 프로펠러형이 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 복사 난방법에 관한 설명 중 틀린 것은?

  1. 실내 공기의 대류가 적어 바닥 먼지의 상승이 적다.
  2. 실내온도 분포가 균등하고 쾌감도가 높다.
  3. 방열기가 필요치 않으며 바닥면의 이용도가 높다.
  4. 평균온도가 높기 때문에 동일 방열량에 대하여 손실열량이 비교적 높다.
(정답률: 56%)
  • 복사 난방은 평균 온도가 낮게 유지되어도 쾌적함이 높으며, 동일 방열량 대비 손실 열량이 적은 것이 특징입니다.

    오답 노트
    평균온도가 높기 때문에 동일 방열량에 대하여 손실열량이 비교적 높다: 복사 난방은 평균 온도가 낮아 손실 열량이 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 오물 정화조에 대한 설명 중 올바른 것은?

  1. 부패조에는 오물이 24시간 정도 체류하도록 하는 것이 좋다.
  2. 부패조에는 수시로 공기를 보급하여 오수를 부패시킨다.
  3. 산화조의 용량은 부패조 용량의 1/2이상으로 한다.
  4. 오물은 부패조→산화조→여과조→소독조의 순으로 흐른다.
(정답률: 59%)
  • 오물 정화조의 효율적인 처리를 위해 산화조의 용량은 부패조 용량의 $1/2$이상으로 설계하는 것이 원칙입니다.

    오답 노트
    부패조에는 오물이 24시간 정도 체류하도록 하는 것이 좋다: 통상 24~72시간 정도 체류시켜야 합니다.
    부패조에는 수시로 공기를 보급하여 오수를 부패시킨다: 부패조는 혐기성 상태(공기 차단)에서 부패가 일어납니다.
    오물은 부패조→산화조→여과조→소독조의 순으로 흐른다: 일반적인 흐름은 부패조→여과조→산화조→소독조 순입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 액화석유가스(LPG) 공급방식으로 강제 기화식이 아닌 것은?

  1. 생가스 공급 방식
  2. 공기 혼합가스 공급 방식
  3. 변성가스 공급 방식
  4. 용해가스 공급 방식
(정답률: 43%)
  • 강제 기화식은 외부 에너지를 사용하여 가스를 기화시키는 방식으로, 생가스, 공기 혼합가스, 변성가스 공급 방식이 이에 해당합니다.

    오답 노트
    용해가스 공급 방식: 가스를 용제에 녹여 공급하는 방식으로 강제 기화 방식이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 유량이 매 분당 약 1m3흐르는 송수관에서 유속이 2m/sec일 때 관의 내경은 약 몇 mm정도로 해야 하는가?

  1. 252
  2. 103
  3. 58
  4. 25
(정답률: 42%)
  • 유량, 유속, 관 내경의 관계식을 이용하여 관의 지름을 산출합니다.
    ① [기본 공식] $Q = A \times v = \frac{\pi d^{2}}{4} \times v$
    ② [숫자 대입] $1 \times 10^{-3} = \frac{\pi d^{2}}{4} \times 2$
    ③ [최종 결과] $d = 0.103\text{ m} = 103\text{ mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 급탕설비에서 팽창관의 역할이 아닌 것은?

  1. 안전밸브의 역할을 한다.
  2. 보일러 내의 공기와 증기를 배출시킨다.
  3. 보일러 내면에 생기는 스케일을 제거한다.
  4. 물의 온도 상승에 따른 체적 팽창을 흡수한다.
(정답률: 59%)
  • 팽창관은 가열로 인해 팽창하는 물의 체적을 흡수하고, 내부의 공기와 증기를 배출하며, 과압 시 안전밸브 역할을 수행하여 시스템을 보호합니다.

    오답 노트
    보일러 내면에 생기는 스케일을 제거한다: 스케일 제거는 화학적 세정이나 물리적 청소를 통해 이루어지며 팽창관의 기능이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 섭씨 10도의 물 10리터를 섭씨 100도의 온도로 올리는데 필요한 열량은 몇 kcal인가?

  1. 100
  2. 900
  3. 1000
  4. 9000
(정답률: 65%)
  • 물질의 질량, 비열, 온도 차이를 이용하여 필요한 열량을 계산합니다.
    ① [기본 공식] $Q = G \times C \times (t_1 - t_2)$
    ② [숫자 대입] $Q = 10 \times 1 \times (100 - 10)$
    ③ [최종 결과] $Q = 900$
    따라서 필요한 열량은 $900\text{ kcal}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 배관공작 및 재료

21. 배관 지지의 필요 조건에 대한 설명 중 틀린 것은?

  1. 관내의 유체 및 보온재를 포함한 관의 중량에 견디어야 한다.
  2. 온도의 변화에 따른 관의 신축과는 무관하다.
  3. 진동 충격에 견디며 견고해야 한다.
  4. 구배의 조절의 용이해야 한다.
(정답률: 76%)
  • 배관 지지는 관의 중량, 진동, 구배 조절뿐만 아니라 온도 변화에 따른 관의 열팽창 및 수축(신축)을 적절히 수용하고 제어할 수 있어야 합니다.

    오답 노트
    온도의 변화에 따른 관의 신축과는 무관하다: 신축 대응은 배관 지지의 필수 고려 사항임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 유틸리티배관에서 증기배관 시공시 주관에서 지관을 취출할 때 다음 중 어느 부분이 가장 적합한가?

  1. 좌측
  2. 우측
  3. 상부
  4. 하부
(정답률: 68%)
  • 증기배관에서 지관을 취출할 때는 응축수가 지관으로 흘러 들어가는 것을 방지하고 증기만을 효율적으로 공급하기 위해 반드시 상부에서 취출해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 화학배관설비용 열교환기의 종류 중 응축된 유체를 재가열 증발시킬 목적으로 사용하는 것으로 장치 조작상 증발된 증기만을 송출할 때 사용하는 것과 유체와 발생한 증기의 혼합 유체를 송출할 때 사용하는 것으로 분류되는 것은?

  1. 재비기
  2. 과열기
  3. 증발기
  4. 예열기
(정답률: 43%)
  • 재비기(Reboiler)는 응축된 유체를 다시 가열하여 증발시키는 장치로, 증발된 증기만 송출하거나 유체와 증기의 혼합물을 송출하는 방식으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. LNG 기화장치의 가열방식이 아닌 것은?

  1. 해수가열방식
  2. 연소방식
  3. 중간매체방식
  4. 열이용 방식
(정답률: 47%)
  • LNG 기화장치의 주요 가열방식에는 해수가열방식, 연소방식, 중간매체방식이 있으며, 열이용 방식은 일반적인 가열방식 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 집진효율(%)이 높은 순서대로 나열된 것은?

  1. 중력식 ＞ 전기식 ＞ 원심력식
  2. 원심력식 ＞중력식 ＞ 전기식
  3. 전기식 ＞ 원심력식 ＞ 중력식
  4. 원심력식 ＞ 전기식 ＞ 중력식
(정답률: 69%)
  • 집진 장치의 효율은 포집 원리에 따라 결정되며, 미세 입자까지 잡아내는 전기식의 효율이 가장 높고, 단순 중력에 의존하는 중력식이 가장 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 유압파이프 벤딩시 안전수칙으로 틀린 것은?

  1. 기계의 굽힘 능력 이상의 관을 굽히지 않는다.
  2. 굽힘작업 중 관이 미끄러지면 작업을 중단한다.
  3. 긴관을 굽힐 때는 주변에 장애물이 없는가 확인해야 한다.
  4. 굽힘 완료 후에는 관을 포머에서 뽑아내기 위해서는 쇠해머로 타격하여야 한다.
(정답률: 85%)
  • 굽힘 완료 후 관을 포머에서 분리할 때 쇠해머로 타격하면 관의 변형이나 손상이 발생할 수 있으므로 절대 금지해야 하는 위험한 행동입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 가스용접의 장점으로 틀린 것은?

  1. 응용 범위가 넓다.
  2. 가열할 때 열량 조절이 비교적 자유롭다.
  3. 아크용접에 비해 유해 광선의 발생이 적다.
  4. 아크용접에 비해 불꽃의 온도가 낮다.
(정답률: 56%)
  • 가스용접은 아크용접에 비해 불꽃의 온도가 낮다는 점이 특징이며, 이는 장점이 아니라 상대적인 특성 또는 단점으로 분류됩니다.

    오답 노트
    응용 범위가 넓음, 열량 조절 자유, 유해 광선 발생 적음: 가스용접의 대표적인 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 도관의 이음방법으로 일반적인 경우 가장 많이 이용되는 것은?

  1. 몰타르 이음
  2. 기볼트 이음
  3. 타이톤 이음
  4. 심플렉스 이음
(정답률: 51%)
  • 도관의 이음방법 중 가장 일반적이고 널리 사용되는 방식은 몰타르 이음입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 용접용 열가소성 플라스틱으로 알맞은 것은?

  1. 폴리염화비닐 수지
  2. 페놀 수지
  3. 멜라민 수지
  4. 요소 수지
(정답률: 73%)
  • 폴리염화비닐 수지는 열을 가하면 가소성이 생겨 성형이 가능한 열가소성 플라스틱으로, 용접이 가능합니다.

    오답 노트
    페놀 수지, 멜라민 수지, 요소 수지: 한 번 경화되면 다시 녹지 않는 열경화성 플라스틱임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 플레어 이음은 기계의 점검, 보수 등의 필요한 장소에 사용하며 관지름 약 몇 mm이하의 동관을 이음 할 때 사용하는가?

  1. 15mm
  2. 20mm
  3. 32mm
  4. 50mm
(정답률: 58%)
  • 플레어 이음은 기계의 점검 및 보수가 필요한 장소에 사용하며, 일반적으로 관지름 $20mm$이하의 동관을 이음할 때 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 석면 시멘트관 이음에서 칼라 속에 2개의 고무링을 넣고 이음하는 방식으로 고무 개스킷 이음이라고도하며 사용압력은 10.5kgf/cm2이상이고 굽힘성과 내식성이 우수한 이음은?

  1. 심플렉스 이음
  2. 칼라 신축 이음
  3. 콤보 이음
  4. 턴앤드 글로브 이음
(정답률: 74%)
  • 심플렉스 이음은 칼라 속에 2개의 고무링을 넣어 이음하는 고무 개스킷 이음 방식으로, 사용압력이 $10.5kgf/cm^{2}$이상이며 굽힘성과 내식성이 우수한 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 일반적인 주철관 이음 방법이 아닌 것은?

  1. 플랜지 이음
  2. 용착 슬리브 이음
  3. 빅토릭 이음
  4. 기계식 이음
(정답률: 58%)
  • 용착 슬리브 이음은 폴리에틸렌관(PE)의 이음 방법으로, 관 끝과 연결 부속을 가열하여 접합하는 방식입니다. 따라서 주철관 이음 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 배관 시공시 관을 배열해 놓고 수평을 맞출 필요가 있을 때 사용되는 측정기는?

  1. 버니어 캘리퍼스
  2. 디바이더
  3. 직각자
  4. 수준기
(정답률: 68%)
  • 배관 시공 시 관의 수평 상태나 기울기를 측정하여 수평을 맞출 때 사용하는 측정기는 수준기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 동관용 공구로 직관에서 분기관 성형시 사용하는 주 공구는?

  1. 사이징 플러그
  2. 플레어 툴
  3. 티뽑기
  4. 사이징 칼라
(정답률: 78%)
  • 동관 작업 시 직관의 옆면을 눌러 분기관(T자 형태)을 성형할 때 사용하는 전용 공구는 티뽑기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 지름 3.2mm~4.0mm 용접봉을 사용하는 피복 아크용접 작업에서 사용전류가 100~250A 정도일 때 사용하는 필터유리의 차광도 번호로 다음 중 가장 적합한 것은?

  1. 1~2
  2. 3~6
  3. 10~11
  4. 12~14
(정답률: 57%)
  • 피복 아크용접 시 용접봉 지름이 $3.2\text{mm} \sim 4.0\text{mm}$이고 사용전류가 $100 \sim 250\text{A}$인 경우, 유해 광선으로부터 눈을 보호하기 위해 차광도 번호 $10 \sim 11$의 필터유리를 사용하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 스테인리스 강관 이음에서 전용 압착공구를 사용하여 접합하는 방법으로 용접이나 나사조립 작업을 생략하는 이음인 것은?

  1. 몰코 조인트
  2. 플랜지 조인트
  3. MR 조인트
  4. 인서트 조인트
(정답률: 61%)
  • 스테인리스 강관 이음 방법 중 전용 압착공구를 사용하여 용접이나 나사 가공 없이 빠르게 접합하는 방식은 몰코 조인트입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 램식 파이프벤딩기에 대한 설명으로 맞는 것은?

  1. 수동식(유압식)은 50A~80A 까지의 관을 굽힘 할 수 있다.
  2. 수동식(유압식)은 80A~100A 까지의 관을 굽힘 할 수 있다.
  3. 모터를 부착한 동력식은 100A이상의 관을 굽힘 할 수 있다.
  4. 모터를 부착한 동력식은 100A이하의 관을 굽힘 할 수 있다.
(정답률: 48%)
  • 램식 파이프벤딩기의 규격별 특징을 묻는 문제입니다. 모터를 부착한 동력식 벤딩기는 $100\text{A}$이하의 관을 굽히는 데 사용됩니다.

    오답 노트
    수동식(유압식): $50\text{A} \sim 100\text{A}$ 범위의 관을 굽힘 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 가스절단에서 일정한 속도로 절단할 때 절단 홈의 밑으로 갈수록 슬랙의 방해, 산소의 오염, 산소압력의 저하 등에 의해 절단이 지연되고 절단면에 일정한 간격의 곡선이 진행방향으로 나타나는 것은?

  1. 분말 절단 라인
  2. 용제 절단 라인
  3. 포갱 절단 라인
  4. 드래그 라인
(정답률: 66%)
  • 가스절단 시 절단 속도가 일정하더라도 하부로 갈수록 산소 공급 저하 및 슬래그의 영향으로 절단이 지연되어, 절단면에 진행 방향으로 곡선 형태의 무늬가 나타나는 현상을 드래그 라인이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 기계제도에서 척도 및 치수 기입법 설명으로 잘못된 것은?

  1. 치수는 특별한 명기가 없는 한 제품의 완성치수다.
  2. 도면에 NS로 표시된 것은 비례척인 아님을 나타낸 것이다.
  3. 현의 길이를 표시하는 치수선은 현과 동심 원호로 표시한다.
  4. 치수선은 가급적 물체를 표시하는 도면의 외부에 긋는다.
(정답률: 40%)
  • 치수 기입법에서 현의 길이는 직선으로 표시하며, 원호의 길이를 표시할 때만 현과 동심 원호로 치수선을 표시합니다.

    오답 노트
    NS 표시: 비례척이 아님을 의미함
    완성치수: 특별한 명기 없으면 완성치수 기준
    치수선 위치: 가급적 도면 외부에 배치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 용접부 투과시험 기호가 RT로 표시된 경우 올바른 해석은?

  1. 경사각 투과시험
  2. 형광 투과시험
  3. 비형광 투과시험
  4. 방사선 투과시험
(정답률: 72%)
  • 용접부 비파괴 검사 기호에서 RT는 Radiographic Testing의 약자로, 방사선(X선 또는 $\gamma$선)을 투과시켜 내부 결함을 확인하는 방사선 투과시험을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 배관제도

41. 보기 입체도에서 화살표 방향 투상도로 적합한 것은? (단, 화살표 방향에서 좌우 대칭)

(정답률: 61%)
  • 제시된 입체도 의 화살표 방향에서 바라본 정면 투상도를 찾는 문제입니다. 화살표 방향에서 보면 정면의 凹 형태의 홈과 상단의 돌출부가 보이며, 좌우 대칭 구조를 가지므로 가 가장 적합한 투상도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 기계제도에서 가는 일점 쇄선으로 표시하는 선은?

  1. 지시선
  2. 가상선
  3. 치수선
  4. 피치선
(정답률: 50%)
  • 기계제도 선의 종류와 용도에 관한 문제입니다. 피치선은 가는 일점 쇄선으로 표시합니다.

    오답 노트
    지시선, 치수선: 가는 실선
    가상선: 가는 이점 쇄선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 보기 도면의 용접 도시기호의 해독으로 올바른 것은?

  1. 목 길이는 7mm
  2. 루트 간격은 7mm
  3. 제거 가능한 덮개 판을 사용
  4. 양면 V형 홈 맞대기 이음 용접
(정답률: 44%)
  • 용접 기호에서 꼬리 부분에 기재된 'MR'은 'Removable Backing'의 약자로, 용접 후 제거 가능한 덮개 판(뒷받침재)을 사용하라는 지시입니다.

    오답 노트
    목 길이는 s7로 표시되어 $7\text{mm}$이며, 기호 형상은 단면 V형 홈 맞대기 이음입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 판금 전개도에서 상관선의 설명으로 가장 적합한 것은?

  1. 상관체에서 입체가 만난 경계선
  2. 전개도에서 용접을 하여야 하는 선
  3. 상관체에서 입체의 외형 윤곽선
  4. 정면도와 평면도의 투상선
(정답률: 44%)
  • 판금 전개도에서 상관선은 전개된 도면을 다시 접어 입체로 만들었을 때, 서로 맞닿게 되는 경계선을 의미합니다. 따라서 상관체에서 입체가 만난 경계선이 가장 적합한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 배관 도면에 보기와 같이 표시된 계기의 명칭은?

  1. 속도계
  2. 압력계
  3. 유량계
  4. 온도계
(정답률: 66%)
  • 배관 도면에서 원 안에 알파벳 기호를 사용하여 계기를 표시합니다. 의 기호 'T'는 Temperature의 약자로, 온도계를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 보기 입체도의 화살표 방향을 정면으로 한다면 좌측면도로 적합한 투상도는?

(정답률: 64%)
  • 입체도의 화살표 방향을 정면으로 보았을 때, 그 왼쪽 방향에서 바라본 모습인 좌측면도를 찾는 문제입니다. 입체도의 형상을 분석하면 정면에서 보았을 때 왼쪽에 위치한 돌출부와 내부의 홈 구조가 좌측면도에서는 와 같이 투영됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 표제란에 기입되는 내용이 아니고 부품란에 기입 되어 있는 것은?

  1. 도명
  2. 척도
  3. 투상법
  4. 재질
(정답률: 66%)
  • 재질은 각 부품의 특성을 나타내는 정보이므로 부품란에 기입합니다. 도명, 척도, 투상법은 도면 전체에 적용되는 정보이므로 표제란에 기입하는 항목입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

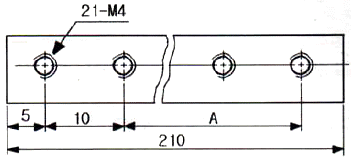

48. 보기 도면에서 A 부의 길이 치수로 가장 적합한 것은?

  1. 185
  2. 190
  3. 195
  4. 200
(정답률: 57%)
  • 전체 길이에서 양 끝단 여유 거리와 구멍 간격을 제외하여 A의 길이를 산출합니다. 도면상 왼쪽 끝 공간이 $5$이므로 오른쪽 끝 공간도 동일하게 $5$로 적용합니다.
    ① [기본 공식] $A = L - (d_1 + d_2 + d_3)$
    ② [숫자 대입] $A = 210 - (5 + 10 + 5)$
    ③ [최종 결과] $A = 190$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 재료에 부식 방지 및 외관을 아름답게 하거나 또는 방화, 방수, 전기 절연작용을 위하여 칠하는 것은?

  1. 도료
  2. 펠트
  3. 매트
  4. 코르크
(정답률: 78%)
  • 도료는 재료의 표면에 칠하여 부식을 방지하고, 외관을 아름답게 하며, 방화, 방수, 전기 절연 등의 기능을 부여하는 물질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 배관 보온재 중 안전사용 온도가 가장 높은 것은?

  1. 우모펠트
  2. 탄화코르판
  3. 석면판
  4. 내화단열벽돌
(정답률: 60%)
  • 내화단열벽돌은 고온의 열을 견디도록 설계된 내화 재료로, 제시된 보온재들 중 가장 높은 안전사용 온도를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 압력 배관용 탄소강관(SPPS) 설명으로 가장 적합한 것은?

  1. 사용압력은 10kgf/cm2 이하에 사용된다.
  2. 사용압력은 10kgf/cm2 이상 100kgf/cm2 이하에 사용된다.
  3. 사용압력은 100kgf/cm2 이상 200kgf/cm2 이하에 사용된다.
  4. 사용압력은 200kgf/cm2 이상에 사용된다.
(정답률: 56%)
  • 압력 배관용 탄소강관(SPPS)은 일반적인 압력 배관에 사용되며, 표준적인 사용 압력 범위는 $10\text{kgf/cm}^2$이상 $100\text{kgf/cm}^2$이하입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 주철관 중 덕타일 주철관이라고도 하는 관은?

  1. 흑심가단 주철관
  2. 고급 주철관
  3. 구상흑연 주철관
  4. 일반 보통 주철관
(정답률: 65%)
  • 구상흑연 주철관은 흑연이 구형으로 분포되어 있어 강도와 연성이 매우 뛰어나며, 이를 덕타일(Ductile) 주철관이라고도 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 수도용 경질염화비닐관의 종류가 아닌 것은?

  1. TS관
  2. 편수 칼라관
  3. 직관
  4. HP관
(정답률: 48%)
  • 수도용 경질염화비닐관의 종류에는 TS관, 편수 칼라관, 직관 등이 포함됩니다.

    오답 노트
    HP관: 고압용 폴리에틸렌관을 의미하며 경질염화비닐관의 종류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 벨로스형 신축 이음쇠의 설명 중 틀린 것은?

  1. 설치공간을 넓게 차지하지 않는다.
  2. 고압배관에 적당하다.
  3. 자체응력 및 누설이 없다.
  4. 스테인레스, 청동제품 등을 사용한다.
(정답률: 50%)
  • 벨로스형 신축 이음쇠는 주름관 형태로 유연성이 좋아 설치 공간을 적게 차지하고 누설이 없으나, 구조적 특성상 고압배관에는 적당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 상ㆍ하수도관이나 배수관으로 사용되며 흄관이라고 불리는 관은?

  1. 석면 시멘트관
  2. 콘크리트 이형관
  3. 철근 콘크리트관
  4. 원심력 철근콘크리트관
(정답률: 72%)
  • 원심력을 이용하여 제작한 철근콘크리트관은 강도가 높고 내구성이 좋아 상·하수도관이나 배수관으로 널리 사용되며, 흔히 흄관이라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 냉간 압출 제관기에 의해 관을 제조하고 주로 양조공장 등에서 알콜이나 맥주 등의 수송관으로 사용되는 관은?

  1. 알루미늄관
  2. 주석관
  3. 니켈동관
  4. 티탄관
(정답률: 45%)
  • 주석관은 냉간 압출 제관법으로 제조되며, 부식에 강한 특성이 있어 양조공장의 알코올이나 맥주 수송관으로 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 그림의 관 부속은 관로에 설치된 힌지(hinge)로 된 밸브판을 가진 밸브로서 이 밸브판을 회전시켜서 개폐시키며 글로브밸브나 체크밸브 등에 응용된 것이다. 명칭은?

  1. 플랩밸브
  2. 버터플라이밸브
  3. 볼밸브
  4. 다이어프램밸브
(정답률: 53%)

  • 힌지(hinge)로 연결된 밸브판을 회전시켜 개폐하는 구조를 가진 밸브는 플랩밸브입니다. 이는 주로 체크밸브나 글로브밸브의 원리로 응용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 동관의 분류 중 두께가 가장 두꺼운 것은?

  1. M형
  2. K형
  3. L형
  4. N형
(정답률: 76%)
  • 동관의 두께 규격은 K형, L형, M형 순으로 두꺼워집니다. 따라서 K형이 가장 두꺼운 관이며, 주로 고압 배관이나 매설 배관에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 본체 내에 원통형 여과망을 수직으로 넣어 유체가 내부에서 직각으로 흘러 유체에 대한 저항은 크나 보수나 점검이 편리해 기름 배관에 가장 적합한 스트레이너 형식은?

  1. V형
  2. Y형
  3. U형
  4. Z형
(정답률: 56%)
  • U형 스트레이너는 본체 내에 원통형 여과망을 수직으로 설치하여 유체가 직각으로 흐르게 설계되었습니다. 유체 저항은 크지만 보수와 점검이 매우 편리하여 기름 배관에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 금속성 패킹재료의 사용온도 범위가 가장 높은 것은?

  1. 니켈
  2. 알루미늄
  3. 주석
  4. 납
(정답률: 32%)
  • 제시된 금속성 패킹 재료 중 니켈은 융점이 매우 높아 고온 환경에서 사용 가능한 온도 범위가 가장 넓습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
