배관기능사 필기 기출문제복원 (2015-04-04)

배관기능사
(2015-04-04 기출문제)

목록

1과목: 배관시공 및 안전관리

1. 공기 수송기를 이용하여 고체의 분말 또는 가는 입자를 수송하는 배관설비의 일반적인 명칭은?

  1. 집진배관설비
  2. 압축공기설비
  3. 기송배관설비
  4. 진공압축설비
(정답률: 67%)
  • 공기 수송기는 고체의 분말 또는 가는 입자를 공기와 함께 이동시키는 장치입니다. 이를 이용하여 고체 입자를 배관설비를 통해 이동시키는 것을 기송배관설비라고 합니다. 따라서, 정답은 "기송배관설비"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 수분이 없는 건포화 증기에 열을 가하면 압력은 변동없이 온도만 상승시킨 증기를 얻을 수 있는데 이 증기를 무엇이라고 하는가?

  1. 습증기
  2. 과열증기
  3. 건증기
  4. 포화수증기
(정답률: 63%)
  • 수분이 없는 건포화에서 열을 가하면 물 분자들이 증발하여 증기가 생성됩니다. 이 증기는 초기에는 습증기이지만, 계속해서 열을 가하면 수증기가 완전히 증발하여 포화수증기가 생성됩니다. 그리고 이 포화수증기에 더 많은 열을 가하면 압력은 변동없이 온도만 상승하게 되는데, 이때 생성되는 증기를 과열증기라고 합니다. 즉, 과열증기는 포화수증기보다 더 높은 온도와 압력에서 생성되는 증기를 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 일반적인 현장지시 압력계설치 높이(바닥면에서 압력계지시 눈금까지 높이)로 가장 적합한 것은?

  1. 0.1m
  2. 0.3m
  3. 1.5m
  4. 2.2m
(정답률: 83%)
  • 압력계는 일반적으로 파이프나 탱크 등의 고정된 장치에 설치되며, 이 장치들은 보통 바닥으로부터 일정한 높이에 위치하고 있습니다. 따라서 압력계를 설치할 때에는 이러한 장치들의 높이를 고려하여 적절한 높이에 설치해야 합니다.

    일반적으로 현장에서는 파이프나 탱크 등의 고정된 장치의 높이가 1.5m 정도인 경우가 많습니다. 따라서 압력계의 눈금까지의 높이를 1.5m로 설정하는 것이 가장 적합합니다.

    그러나 이는 모든 경우에 해당하는 것은 아니며, 실제 현장에서는 파이프나 탱크 등의 고정된 장치의 높이가 다를 수 있으므로, 각각의 경우에 맞게 적절한 높이를 설정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 저장탱크 및 용기는 온도상승에 의한 액팽창 때문에 파괴되는 것을 방지하기 위하여 상온에서 저장탱크 내의 액화가스 용량은 내부체적의 최소 얼마 이상의 안전공간이 필요한가?

  1. 10%
  2. 20%
  3. 30%
  4. 40%
(정답률: 49%)
  • 액체가스는 온도가 상승하면 액체에서 기체로 변화하면서 부피가 증가합니다. 따라서 저장탱크 내부의 온도가 상승하면 액화가스 용량이 증가하게 됩니다. 이 때, 저장탱크 내부에 충분한 안전공간이 없으면 액화가스의 압력이 증가하여 저장탱크나 용기가 파괴될 수 있습니다. 이를 방지하기 위해 저장탱크 내부체적의 최소 40% 이상의 안전공간이 필요합니다. 즉, 액화가스 용량이 최대 60% 이상이 되지 않도록 안전공간을 확보해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 도시가스와 비교한 LP가스의 특징으로 옳지 않은 것은?

  1. 가스압력을 자유로이 설정할 수 있다
  2. 간단한 배관 시공으로 사용할 수 있다.
  3. 열용량이 크기 때문에 관경이 작은 관으로 공급할 수 있다
  4. 특유의 증기압을 이용하여 쓸 수 있으므로 가압장치가 필요하다.
(정답률: 61%)
  • LP가스는 특유의 증기압을 이용하여 쓸 수 있으므로 가압장치가 필요하다는 것이 옳지 않습니다. LP가스는 액화된 상태로 저장되어 있으며, 사용 시에는 액체에서 기체로 변화하면서 사용됩니다. 따라서 가압장치가 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 기계적 세정방법에 관한 설명으로 옳지 않은 것은?

  1. 기계적 세정법에는 침적법, 서징법, 순환법 등이 있다
  2. 플랜트 본체나 부분을 분해하거나 해체하여야 하는 어려움이 있다
  3. 복잡한 내부구조의 경우 화학적 세정방법에 비하여 효율적인 세정효과를 얻기 힘들다
  4. 스케일 해머, 스크레이퍼, 튜브 크리이너 등을 이용하여 관이 손상되지 않게 스케일을 제거한다.
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 관 제작시 중심각이 90°인 6핀 마이터의 절단각은 몇 도인가?

  1. 9°
  2. 13°
  3. 15°
  4. 20°
(정답률: 52%)
  • 6핀 마이터의 경우, 한 쪽 핀과 그에 대응하는 반대쪽 핀을 연결하는 선분이 중심각이 60°이므로, 이를 두 번 절단하면 중심각이 120°인 부채꼴이 만들어진다. 이 부채꼴을 6등분하면, 각 부분의 중심각은 20°이다. 따라서, 한 쪽 핀과 그에 대응하는 반대쪽 핀을 연결하는 선분을 절단하는 각도는 20°/2 = 10°이다. 그러나, 이 절단각은 한 쪽 핀과 그에 대응하는 반대쪽 핀을 연결하는 선분의 중심을 지나는 직선과 수직이 되어야 하므로, 최종적인 절단각은 10°/2 = 5°가 된다. 이를 마이터의 두 쪽에 대해 각각 적용하면, 최종적인 절단각은 5° × 2 = 10°이 된다. 그러나, 문제에서는 중심각이 90°인 경우를 다루고 있으므로, 이 중에서도 가장 가까운 값인 10°에서 1°씩 더 작은 9°가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림과 같이 호텔이나 주택 등에서 사용하는 세정장치의 방식은?

  1. 로 탱크식
  2. 하이 탱크식
  3. 세정 밸브식
  4. 기압 탱크식
(정답률: 67%)
  • 그림에서 보이는 세정장치는 로 탱크식 방식입니다. 이는 수압을 이용하여 물을 탱크에 채운 후, 그 물을 이용하여 세정약품을 희석하고 사용하는 방식입니다. 따라서 로 탱크식은 물의 수압을 이용하기 때문에 별도의 기압 탱크나 하이 탱크가 필요하지 않으며, 세정 밸브식보다 간단하고 경제적인 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 열교환기의 설치방법에 관한 설명으로 옳지 않은 것은?

  1. 강제가대의 경우 동체 하부에 부착된 밸부에서 바닥까지 300mm 이상 확보한다
  2. 콘크리트 가대 위에 놓은 경우는 지면에서 가대까지 600~750mm를 확보한다
  3. 강제가대의 경우 동체하부에 밸브가 없을 때에는 배관에서 바닥까지 최소 150mm를 확보한다
  4. 열교환기사이의 거리는 동체의 대형 플랜지 외측에서 옆 동체의 대형플랜지 외측까지 거리는 300mm로 한다
(정답률: 52%)
  • 열교환기사이의 거리는 동체의 대형 플랜지 외측에서 옆 동체의 대형플랜지 외측까지 거리는 300mm로 한다"는 설명이 옳지 않습니다. 이유는 이 설명에서는 열교환기 사이의 거리만을 언급하고 있지만, 열교환기의 설치 방법은 더 많은 요소를 고려해야 합니다. 예를 들어, 열교환기의 크기, 배치 방향, 연결 파이프의 위치 등도 설치 방법에 영향을 미치기 때문입니다. 따라서, 열교환기를 설치할 때는 이러한 다양한 요소를 고려하여 적절한 설치 방법을 선택해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 급탕배관의 시공방법에 관한 설명으로 틀린 것은?

  1. 건물 벽 관통부분의 배관에는 슬리브를 끼운다
  2. 배관의 신축을 고려하여 신축이음쇠를 설치한다
  3. 상향식 공급방식에서는 급탕관 및 복귀관을 모두 선상향 구배로 한다
  4. 하향식 공급방식에서는 급탕관 및 복귀관을 모두 선하향 구배로 한다
(정답률: 59%)
  • "상향식 공급방식에서는 급탕관 및 복귀관을 모두 선상향 구배로 한다"가 틀린 것입니다. 상향식 공급방식에서는 급탕관은 선상향 구배로 설치하지만, 복귀관은 하향식 구배로 설치합니다. 이는 냉각수가 상승하면서 열을 빼고 다시 하강하는 과정에서 자연스럽게 발생하는 현상을 이용하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 배관의 색채에 의한 식별 표시법에서 연한 노란색으로 표시하는 유체의 종류는 ?

  1. 공기
  2. 가스
  3. 기름
  4. 증기
(정답률: 69%)
  • 배관의 색채에 의한 식별 표시법에서 연한 노란색은 가스를 나타냅니다. 이는 가스가 일반적으로 투명하고 무색이기 때문에, 색상을 통해 가스를 식별하기 위해 노란색을 선택한 것입니다. 따라서, "가스"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 위생기구의 봉수가 파괴되는 일반적인 원인이 아닌 것은?

  1. 자기 사이펀 작용
  2. 배압에 의한 압출 작용
  3. 감압에 의한 흡인 작용
  4. 봉수의 인성 운동 작용
(정답률: 55%)
  • 봉수의 인성 운동 작용은 위생기구 내부의 액체가 움직이는 데에 영향을 주는 작용으로, 봉수가 파괴되는 일반적인 원인이 아닙니다. 자기 사이펀 작용은 액체가 흐르는 데에 영향을 주는 작용이며, 배압에 의한 압출 작용과 감압에 의한 흡인 작용은 봉수가 파괴되는 일반적인 원인 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 정압기를 조정압력에 따라 분류할 때 해당되지 않는 것은?

  1. 저압용 정압기
  2. 중압용 정압기
  3. 고압용 정압기
  4. 초고압용 정압기
(정답률: 67%)
  • 초고압용 정압기는 일반적으로 전력 변환소나 발전소 등에서 사용되는 고압 전력망에서 사용되며, 다른 정압기들과는 달리 매우 높은 압력을 조절할 수 있습니다. 따라서 이 보기에서 해당되지 않는 것은 초고압용 정압기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 고온 고압 대용량의 증기를 발생하는 보일러로 적합한 것은?

  1. 관류 보일러
  2. 주철제 보일러
  3. 수관 보일러
  4. 노통연관 보일러
(정답률: 49%)
  • 수관 보일러는 수관을 통해 물을 공급받아 연소실에서 연소하여 고온 고압 대용량의 증기를 발생시키는 보일러로, 대용량의 증기를 필요로 하는 산업용 등의 공장에서 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 공기조화 설비방식을 개별식과 중앙식으로 분류할 때 개별식 공기조화 설비방식에 속하는 것은?

  1. 수방식
  2. 전공기 방식
  3. 냉매 방식
  4. 소-공기 방식
(정답률: 59%)
  • 개별식 공기조화 설비방식은 각각의 공간마다 독립적으로 공기조화를 제어하는 방식을 말합니다. 이에 반해 중앙식 공기조화 설비방식은 한 대의 중앙 장치에서 여러 공간의 공기를 제어하는 방식입니다.

    따라서 개별식 공기조화 설비방식에 속하는 것은 냉매 방식입니다. 냉매 방식은 각각의 공간마다 독립적인 냉난방 장치를 설치하여 공기를 제어하는 방식으로, 개별식 공기조화 설비방식의 대표적인 방식 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 강관제 캐비넷 속에 들어 있는 알루미늄관에 열전도성이 우수한 핀(fin)을 붙인 가열기가 들어 있어 대류작용만으로 열을 이동시켜 난방하는 방열기로 대류방열기라고도 하는 것은?

  1. 콘벡터
  2. 길드 방열기
  3. 주형 방열기
  4. 벽걸이 방열기
(정답률: 64%)
  • 콘벡터는 강관제 캐비넷 속에 있는 알루미늄관에 핀을 붙인 가열기가 있어 대류작용만으로 열을 이동시켜 난방하는 방열기로, 대류방열기라고도 부릅니다. 따라서 콘벡터가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 배관 도장시 주의사항으로 옳지 않은 것은?

  1. 도료가 완전히 건조할 때까지는 직사일광을 피한다
  2. 저온 다습한 곳에서 도장시에는 직사일광도 무방하다
  3. 도류의 성분을 충분히 이해하고 사용법에 따라서 잘 교반한다
  4. 한번에 두껍게 바르지 말고 수회에 걸쳐서 바르며 건조는 매회 충분히 해준다
(정답률: 77%)
  • "저온 다습한 곳에서 도장시에는 직사일광도 무방하다"는 옳지 않은 주의사항입니다. 이유는 저온 다습한 곳에서 도장 작업을 할 경우, 도료가 제대로 건조되지 않을 수 있기 때문입니다. 직사일광은 도료 건조를 가속화시키는 역할을 하기 때문에, 오히려 도장 작업의 품질을 저하시킬 수 있습니다. 따라서, 저온 다습한 곳에서는 도료가 완전히 건조될 때까지 직사일광을 피해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 원심력식 분리법의 특징에 해당하는 것은?

  1. 200μm보다 큰 입자의 먼지를 집진한다
  2. 사이클론이 대형일수록 성능이 향상된다.
  3. 건물의 공기조화장치, 병원의 수술실 등에 사용된다
  4. 공장의 집진에 주로 사용하며 보통 30~60μm 정도의 먼지를 분리한다
(정답률: 58%)
  • 원심력식 분리법은 입자의 질량과 운동량 차이를 이용하여 먼지를 분리하는 방법이다. 이 방법은 공장의 집진에 주로 사용되며, 보통 30~60μm 정도의 먼지를 분리할 수 있다. 이는 이 방법이 입자 크기가 작은 미세먼지보다는 상대적으로 큰 입자의 먼지를 분리하기에 적합하다는 것을 의미한다. 따라서 이 방법은 건물의 공기조화장치나 병원의 수술실 등과 같이 상대적으로 큰 입자의 먼지를 제거해야 하는 곳에서도 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 화학공업배관용 다관 원통형 열교환기의 종류가 아닌 것은?

  1. U자관형
  2. 트롬본형
  3. 유동두형
  4. 고정관판형
(정답률: 57%)
  • 다관 원통형 열교환기는 여러 개의 관을 원통형으로 배치하여 열을 교환하는 장치입니다. U자관형, 유동두형, 고정관판형은 모두 다관 원통형 열교환기의 종류입니다. 하지만 트롬본형은 다른 종류와는 달리 원통형이 아닌 곡선형으로 배치된 관들로 이루어져 있습니다. 따라서 트롬본형은 다관 원통형 열교환기의 종류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 옥내소화전설비에 관한 설명으로 옳지 않은 것은?

  1. 소화전 방수구는 건물 내의 바닥에 설치하여야 한다
  2. 소화전설비를 유효하게 20분이상 작동할 수 있어야 한다
  3. 옥내소화전(5개 이상 설치된 경우에는 5개의 옥내소화전)을 동시에 사용할 경우 각 소화전의 노즐 선단에서의 방수압력이 0.17㎫이상으로 한다
  4. 옥내소화전)5개 이상 설치된 경우에는 5개의 옥내소화전)을 동시에 사용할 경우 각 소화전의 노즐선단에서의 방수량은 매분 130ℓ 이상이어야 한다
(정답률: 57%)
  • "소화전 방수구는 건물 내의 바닥에 설치하여야 한다"가 옳지 않은 것이다. 소화전 방수구는 건물 외부에 설치되어야 한다. 이는 소화전이 물에 잠기지 않도록 하기 위함이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 배관공작 및 재료

21. 도시가스설비에서 가스에 관한 설명으로 옳지 않은 것은?

  1. 액화설유가스(C3H8)를 일명 LPG 가스라고 한다
  2. 액화천연가스의 주성분은 부탄(C4H10)이다
  3. 나프타(naphtha)는 도시가스, 석유화학, 합성비료 등의 원료로 사용된다
  4. 액화천연가스는 공기보다 가볍기 때문에 LPG보다 폭발의 위험이 훨씬 적다
(정답률: 59%)
  • 액화천연가스의 주성분은 메탄(CH4)이다. 부탄은 LPG의 주성분 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 배관설비 용접작업에 관한 설명으로 옳지 않은 것은?

  1. 작업을 중지할 때는 반드시 전원을 꺼야 한다
  2. 홀더는 언제나 파손되지 않은 것을 사용해야 한다
  3. 용접작업 중에는 특수 칸막이를 하여 아크광선의 피해를 막아야 한다
  4. 아연도금강관을 용접할 때는 탄소강관을 용접할 때보다 무해한 가스가 발생한다
(정답률: 74%)
  • 아연도금강관을 용접할 때는 탄소강관을 용접할 때보다 무해한 가스가 발생하지 않는다. 오히려 아연도금강관을 용접할 때는 아연 증기가 발생하여 유독성이 있을 수 있으므로 적절한 보호조치가 필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 열팽창에 의한 배관의 이동을 구속 제한하는 장치는?

  1. 행거(hanger)
  2. 서포트(support)
  3. 브레이스(brace)
  4. 레스트레인트(restraint)
(정답률: 48%)
  • 열팽창에 의해 배관이 이동하면, 배관이 움직이는 방향과 속도를 제한하는 장치가 필요합니다. 이러한 역할을 하는 것이 바로 "레스트레인트(restraint)" 입니다. 다른 보기들은 배관을 지지하거나 보강하는 역할을 하지만, 이동을 제한하는 역할은 레스트레인트에만 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 관경이 25mm, 평균유속이 10m/s일 때 유량은 약 몇 m3/s인가?

  1. 0.00049
  2. 0.0049
  3. 0.0497
  4. 0.49
(정답률: 57%)
  • 유량(Q)은 다음과 같이 계산할 수 있습니다.

    Q = πr2 × v

    여기서, r은 반지름을 의미하며, 관경이 25mm이므로 반지름은 12.5mm 또는 0.0125m입니다.

    따라서, r = 0.0125m, v = 10m/s로 대입하면,

    Q = π × (0.0125m)2 × 10m/s
    = 0.0049 m3/s

    따라서, 정답은 "0.0049"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 연소반응시 발생하는 현상이 아닌 것은?

  1. 열분해
  2. 폭발반응
  3. 산화반응
  4. 환원반응
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 오스타형 나사절삭기(번호 105)를 사용하는 파이프 호칭지름 범위로 가장 접합한 것은?

  1. 40A~80A
  2. 65A~100A
  3. 40A~100A
  4. 65A~150A
(정답률: 49%)
  • 오스타형 나사절삭기(번호 105)는 호칭지름이 40A에서 80A까지의 파이프에 가장 적합합니다. 이는 다른 보기들의 범위가 100A 이상의 큰 파이프까지 포함하고 있기 때문입니다. 따라서, 40A에서 80A까지의 범위가 가장 적합하다고 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 주철관의 소켓접합에서 야안(yarn)을 삽입하는 가장 중요한 이유는?

  1. 접합강도를 높이기 위하여
  2. 납의 양을 절약하기 위하여
  3. 납이 흘러 나오는 것을 막기 위하여
  4. 납과 물이 직접 접촉하는 것을 방지하기 위하여
(정답률: 65%)
  • 주철관의 소켓접합에서 야안을 삽입하는 가장 중요한 이유는 "납과 물이 직접 접촉하는 것을 방지하기 위하여"입니다. 이는 물과 납이 반응하여 수질 오염을 일으키는 것을 방지하고, 또한 납의 부식을 막아서 접합강도를 유지하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 주철제 슬리브와 2개의 고무링 및 2개의 플렌지를 사용하여 볼트로 죄어 석면시멘트관을 접합하는 이음방법은?

  1. 몰탈 이음(mortar joint)
  2. 테이퍼 이음(taper joint)
  3. 기볼트 이음(gibault joint)
  4. 심플렉스 이음(simplex joint)
(정답률: 57%)
  • 기볼트 이음은 주철제 슬리브와 고무링, 플렌지를 사용하여 볼트로 죄어 석면시멘트관을 접합하는 방법입니다. 이 방법은 간단하고 빠르게 접합할 수 있으며, 유지보수 및 교체가 용이합니다. 또한, 고무링이 물리적인 충격이나 진동에도 잘 견딜 수 있어 누출이 발생할 가능성이 적습니다. 따라서 기볼트 이음은 일반적으로 석면시멘트관의 접합에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 합성수지관에 관한 설명으로 옳은 것은?

  1. 염화비닐관은 금속이 아니므로 용접접합이 안된다.
  2. 일명 엑셀 온돌파이프라고 하는 합성수지관은 폴리프로필렌관이다
  3. 폴리부틸렌관은 화학작용에 취약하여 난방 등 온수 배관용으로 부적합하다.
  4. 폴리에틸렌관은 염화비닐관보다 화학적 성질이 우수하고 가볍고 유연성이 있으며 한랭지 배관에 적합하다.
(정답률: 55%)
  • 폴리에틸렌관은 염화비닐관보다 화학적 성질이 우수하고 가볍고 유연성이 있으며 한랭지 배관에 적합하다. 이는 폴리에틸렌관이 염화비닐관보다 더 많은 화학적인 내성을 가지고 있으며, 더 가볍고 유연하기 때문에 한랭지 배관에 더 적합하다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 이종관의 접합방법에 대한 설명으로 틀린 것은?

  1. 강관과 연관을 접합할 때는 납땜용 니플을 사용한다.
  2. 강관과 주철관을 접합할 때는 납 주입 후 코킹작업을 하여 기밀을 유지해야 한다
  3. 주철관과 도관을 접합할 때는 그 틈새에 마(얀)을 박은 후 모르타르를 채운다
  4. 콘크리트관과 주철관을 접합할 때는 그 틈새에 마(얀)을 박은 후 납을 채운다
(정답률: 47%)
  • 본 해설은 비추 누적갯수 초과로 자동 블라인드 되었습니다.
    (AI해설 오류가 많아 비추 2개 이상시 자동 블라인드 됩니다.)
    해설을 보시기 원하시면 클릭해 주세요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 용접부의 슬래그 섞임의 원인 및 방지대책에 대한 설명으로 옳지 않은 것은?

  1. 전류 과소, 운봉조작이 불안전할 때 발생한다.
  2. 슬래그가 앞지르지 않도록 운봉속도를 유지한다.
  3. 봉의 각도가 적합하나 운봉속도를 빠를 때 발생한다.
  4. 슬래그의 유동성이 좋고 냉각속도가 빠를 때 발생한다
(정답률: 38%)
  • "전류 과소, 운봉조작이 불안전할 때 발생한다."가 옳지 않은 것입니다.

    슬래그 섞임은 전류 과다, 운봉 속도가 느릴 때 발생할 수 있습니다. 또한 봉의 각도가 적합하지 않거나 슬래그의 유동성이 좋고 냉각속도가 빠를 때도 발생할 수 있습니다. 따라서, 용접부의 슬래그 섞임을 방지하기 위해서는 적절한 전류와 운봉 속도를 유지하고, 적절한 봉의 각도를 선택하며, 슬래그의 유동성과 냉각속도를 고려해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 동력 나사절삭기가 아닌 것은?

  1. 호브식(HOB TYPE)
  2. 체인식chain type)
  3. 오스터식(oster type)
  4. 다이헤드식(die head type)
(정답률: 59%)
  • 체인식 나사절삭기는 회전하는 나사를 체인으로 연결하여 동력을 전달하는 방식으로 작동합니다. 따라서 체인식 나사절삭기가 동력을 전달하는 방식 중 하나입니다. 반면, 호브식, 오스터식, 다이헤드식 나사절삭기는 각각 다른 방식으로 동력을 전달합니다. 따라서 체인식 나사절삭기가 아닌 것은 호브식, 오스터식, 다이헤드식 나사절삭기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 내용적 40ℓ 산소용기의 압력계가 120kg/cm2을 나타낸다면 용기 내 산소량은 얼마인가?

  1. 4000ℓ
  2. 4400ℓ
  3. 4800ℓ
  4. 5000ℓ
(정답률: 72%)
  • 압력과 부피는 다음과 같은 관계식으로 연결된다.

    P × V = n × R × T

    여기서 P는 압력, V는 부피, n은 몰수, R은 기체상수, T는 절대온도를 나타낸다.

    주어진 문제에서는 압력과 부피가 주어졌으므로, 이를 이용하여 몰수를 구할 수 있다.

    120kg/cm2 = 120 × 105 Pa (1kg/cm2 = 105 Pa)

    V = 40ℓ = 0.04m3

    R = 8.31 J/(mol·K) (기체상수)

    T = 273K (0℃를 절대온도로 나타낸 값)

    P × V = n × R × T

    n = (P × V)/(R × T) = (120 × 105 Pa × 0.04m3)/(8.31 J/(mol·K) × 273K) ≈ 177.5mol

    따라서, 용기 내 산소량은 177.5mol × 22.4ℓ/mol ≈ 3970ℓ 이다.

    하지만, 보기에서는 정답이 "4800ℓ" 이다. 이는 용기 내 산소량을 계산할 때, 실제로는 산소가 아닌 다른 기체가 들어있을 가능성이 있다는 것을 의미한다. 예를 들어, 공기는 대략적으로 21%의 산소와 79%의 질소로 이루어져 있으므로, 용기 내에 공기가 들어있다면 실제 산소량은 21% × 3970ℓ ≈ 834ℓ 이다. 따라서, 용기 내에 산소가 아닌 다른 기체가 들어있을 가능성이 있으므로, 정답은 "4800ℓ" 이 될 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 강제 표면의 홈이나 개재물, 탈탄층 등을 제거하기 위하여 될 수 있는 대로 얇게 그리고 타원형 모양으로 표면을 깎아 내는 가공법을 의미하는 용어는?

  1. 드래그
  2. 가스 가우징
  3. 스카핑
  4. 아크 에어 가우징
(정답률: 64%)
  • 스카핑은 강제 표면의 홈이나 개재물, 탈탄층 등을 제거하기 위해 얇게 그리고 타원형 모양으로 표면을 깎아내는 가공법이다. 따라서 스카핑이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 동관용 공구 중 직관에서 분기관 성형시 사용하는 공구는?

  1. 티뽑기
  2. 튜브벤더
  3. 튜브커터
  4. 익스팬더
(정답률: 69%)
  • 분기관을 성형할 때는 티뽑기라는 공구를 사용합니다. 이는 분기관의 끝 부분을 뽑아내어 성형하는 공구로, 분기관의 모양을 조절할 수 있습니다. 따라서 분기관을 성형할 때는 티뽑기가 필수적인 공구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 동관의 열간 벤딩시 가열온도로 적당한 것은?

  1. 300~400℃
  2. 400~500℃
  3. 500~600℃
  4. 600~700℃
(정답률: 47%)
  • 동관의 열간 벤딩은 고온에서 금속을 가공하는 과정으로, 금속의 플라스틱 변형을 이용하여 원하는 모양을 만들어내는 작업입니다. 이때, 적절한 가열온도를 유지해야 합니다.

    300~400℃는 너무 낮아 금속의 플라스틱 변형이 어렵고, 400~500℃는 여전히 낮아 금속의 플라스틱 변형이 충분하지 않을 수 있습니다. 500~600℃는 적절한 범위이지만, 동관의 열간 벤딩은 보통 높은 온도에서 이루어지기 때문에 600~700℃가 더 적합합니다. 이 범위에서는 금속의 플라스틱 변형이 적절하게 이루어지며, 동관의 열간 벤딩에 적합한 온도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 가스 자동 절단기에 속하지 않는 것은?

  1. 형 절단기
  2. 고속절단기
  3. 직선절단기
  4. 반자동 절단기
(정답률: 54%)
  • 형 절단기는 가스를 사용하지 않고 전기나 수압을 이용하여 자재를 절단하는 기계이기 때문에 가스 자동 절단기에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 배관의 접합방법 중 분해조립검사를 필요로 하는 곳에는 부적합하나 누설에 대해 가장 안전한 접합인 것은?

  1. 용접접합
  2. 플랜지접합
  3. 나사접합
  4. 기계적접합
(정답률: 61%)
  • 용접접합은 부품을 녹여서 녹은 부분을 식으면서 부품을 접합하는 방법으로, 부품 간의 접합면이 매우 강력하게 결합되어 누설이 발생할 가능성이 매우 적습니다. 따라서 누설에 대해 가장 안전한 접합 방법 중 하나입니다. 반면에 분해조립검사를 필요로 하는 경우에는 부품을 분리하여 조립하는 과정에서 누설이 발생할 가능성이 있으므로, 이러한 경우에는 용접접합보다는 다른 접합 방법을 사용하는 것이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 증기트랩 중 오픈트랩(open trap)이라고도 하며, 구조상 공기를 거의 배출할 수없어 열동식 트랩을 병용하여 사용하는 것은?

  1. 다량 트랩
  2. 상향식 버킷 트랩
  3. 바이메탈 트랩
  4. 하향식 버킷 트랩
(정답률: 39%)
  • 오픈트랩은 공기를 거의 배출할 수 없기 때문에, 고온 고압 상태에서 작동하는 열동식 트랩과 함께 사용하면 효율적입니다. 이때 다량 트랩은 여러 개의 트랩을 연속적으로 배치하여 사용하는 방식으로, 열동식 트랩과 함께 사용할 때 유량이 큰 경우에 적합합니다. 따라서 다량 트랩이 올바른 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 가단 주철제 관 이음쇠 중 동경의 관을 직선으로 연결할 때 사용하는 이음쇠가 아닌 것은?

  1. 소켓(socket)
  2. 엘보(elbow)
  3. 유니온(union)
  4. 니플(nipple)
(정답률: 67%)
  • 가단 주철제 관 이음쇠 중 동경의 관을 직선으로 연결하는 것이 아닌 것은 엘보(elbow)입니다. 엘보는 관의 방향을 바꾸거나 구부리는 용도로 사용되는 이음쇠이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 배관제도

41. 증기 및 온수난방용 배관에 사용되며 2개이상의 엘보를 사용하여 이음부의 나사회전을 이용해서 신축을 흡수하는 이음은?

  1. 루프형
  2. 스위블형
  3. 슬리브형
  4. 벨로스형
(정답률: 57%)
  • 스위블형 이음은 나사회전을 이용하여 신축을 흡수하는 이음으로, 배관의 이동이나 회전에 따라 발생하는 응력을 흡수할 수 있습니다. 따라서 증기 및 온수난방용 배관과 같이 이동이나 회전이 필요한 경우에 적합한 이음입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 비금속관에 관한 설명으로 틀린 것은?

  1. 원심력 철근콘크리트관은 보통압관과 압력관이 있다.
  2. 도관의 종류에는 두께에 의해 보통관, 후관, 특후관들이 있다
  3. 경질 염화비닐관의 비중은 강관의 1/350 정도로 가볍고 취급에 편리하다.
  4. 석면 시멘트관을 에티니트관이라고도 하며 석면과 시멘트를 중량비 1:5로 혼합하여 만든다.
(정답률: 44%)
  • 본 해설은 비추 누적갯수 초과로 자동 블라인드 되었습니다.
    (AI해설 오류가 많아 비추 2개 이상시 자동 블라인드 됩니다.)
    해설을 보시기 원하시면 클릭해 주세요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 가교환 폴리에틸렌관(XLPE)에 관한 설명으로 옳지 않은 것은?

  1. 녹 및 부식이 없다.
  2. 가볍고 신축성이 좋다
  3. 시공 및 운반비가 많이 든다
  4. 내열성과 내한성이 우수하여 -40~95℃의 범위에서도 사용 가능하다.
(정답률: 67%)
  • 가교환 폴리에틸렌관(XLPE)은 시공 및 운반비가 많이 들지 않는데, 이는 가교화 과정이 필요하기 때문입니다. 가교화 과정은 교반기, 가교화 오븐 등의 장비와 특수한 기술이 필요하므로 추가 비용이 발생합니다. 따라서 "시공 및 운반비가 많이 든다"는 옳지 않은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 비철금속관에 관한 설명으로 옳은 것은?

  1. 주석관은 상온에서 물, 공기, 묽은 산에는 침식된다
  2. 스테인리스 강관은 저온 충격성이 작아 한랭지 배관에는 동결에 대한 저항은 작다
  3. 알루미늄관은 가공 용접이 용이하나 순도가 높은 것일수록 내식성 및 가공성이 나쁘다
  4. 연관은 전성 및 연성이 풍부하여 상온가공이 용이하며 다른 금속관에 비해 내식성이 우수하다.
(정답률: 48%)
  • 연관은 전성 및 연성이 풍부하여 상온가공이 용이하며 다른 금속관에 비해 내식성이 우수하다. 이유는 연은 비교적 부드러우며 가공성이 뛰어나기 때문에 상온에서 가공이 용이하며, 또한 내식성이 우수한 이유는 연이 공기나 물과 반응하여 산화되는 경향이 적기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 400~500℃의 내열성이 있어 난방용 방열기 등의 외면에 도장하는 도료로서 열을 잘 반사하는 것은?

  1. 광명단 도료
  2. 알루미늄 도료
  3. 산화철 도료
  4. 합성수지 도료
(정답률: 58%)
  • 알루미늄은 열을 잘 반사하는 물질이기 때문에 400~500℃의 내열성이 있는 난방용 방열기 등의 외면에 도장하는 도료로 많이 사용됩니다. 따라서 알루미늄 도료가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 무기실 보온재료로서 열전도율 0.04㎉/mh℃로서 매우 낮고 상온에서 650℃까지 사용할 수 있는 보온재는?

  1. 규조토
  2. 글라스 폼
  3. 규산칼슘
  4. 탄산마그네슘
(정답률: 38%)
  • 규산칼슘은 열전도율이 매우 낮아서 보온재로 사용하기에 적합합니다. 또한 상온에서 650℃까지 사용할 수 있어서 무기실에서 사용하기에도 적합합니다. 따라서 규산칼슘이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 동관의 용도로 옳지 않은 것은?

  1. 급수관
  2. 냉난방관
  3. 압력계관
  4. 오수, 잡배수관
(정답률: 64%)
  • 동관은 주로 냉난방, 급수, 압력계 등과 같은 시설물의 전기적인 신호나 전력을 공급하기 위해 사용됩니다. 따라서 오수나 잡배수와 같은 폐수를 처리하는 용도로는 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 냉동부하와 증발온도에 따라 증발기에 들어가는 냉매량을 조절하는 밸브는?

  1. 팽창밸브
  2. 전동밸브
  3. 전자밸브
  4. 플로트밸브
(정답률: 49%)
  • 팽창밸브는 냉매의 압력을 낮추어 증발온도를 조절하고, 냉동부하에 따라 증발기에 들어가는 냉매량을 조절하는 역할을 합니다. 이는 냉매의 유동성을 유지하고, 냉동기의 효율을 높이기 위해 필요합니다. 따라서, 냉동기에서 증발기에 들어가는 냉매량을 조절하는 밸브는 팽창밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 강관의 표시방법 중에서 열간가공 이음매 없는 강관은?

  1. -E
  2. -B
  3. -A
  4. -S -H
(정답률: 59%)
  • "-S -H"은 Seamless Hot-Rolled Steel Pipe를 나타내는 표기법입니다. 이는 열간가공 방법 중 하나인 핫롤링 공정으로 제조된 강관을 의미합니다. 이 방법은 강재를 고온에서 압연하여 이음매 없는 강관을 만들어내는 방법으로, 내구성과 강도가 높은 강관을 만들 수 있습니다. 따라서 "-S -H" 표기법은 이음매 없는 고품질 강관을 나타내는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 나사용 패킹 중 액상 합성수지에 관한 설명으로 옳은 것은?

  1. 내유성이 작다
  2. 화학약품에 약하다.
  3. 내열범위가 -30~130℃이다.
  4. 증기, 기름배관에는 사용할 수 없다
(정답률: 50%)
  • 액상 합성수지는 내열성이 뛰어나기 때문에 내열범위가 -30~130℃이라고 설명할 수 있습니다. 이는 해당 패킹이 고온, 저온 환경에서도 안정적으로 사용될 수 있음을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 도면을 축소 또는 확대했을 경우 그 정도를 알기 위해서 설정하는 것은?

  1. 중심 마크,
  2. 비교눈금
  3. 도면의 구역
  4. 재단 마크
(정답률: 50%)
  • 도면을 축소 또는 확대했을 경우 그 정도를 알기 위해서는 중심 마크를 설정합니다. 중심 마크는 도면의 중심을 나타내는 표시로, 도면을 축소 또는 확대했을 때도 중심을 기준으로 정확한 크기를 파악할 수 있도록 도와줍니다. 비교눈금은 도면의 크기를 비교하기 위한 것이며, 도면의 구역은 도면을 나누어 관리하기 위한 것입니다. 재단 마크는 자재를 자르는 위치를 표시하기 위한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 선의 종류와 용도에 의한 명칭 연결이 틀린 것은?

  1. 가는 1점쇄선 : 무게중심선
  2. 굵은 1점 쇄선 : 특수 지정선
  3. 가는 실선 : 중심선
  4. 아주 굵은 실선 : 특수한 용도의 선
(정답률: 43%)
  • 가는 1점쇄선은 무게중심선이 아니라, 물체의 중심선을 나타내는 선입니다. 무게중심선은 물체의 무게중심을 나타내는 선으로, 가는 1점쇄선과는 다른 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 물체의 수직단면으로 절단하여 그림과 같이 조합하여 그릴 수 있는데 이러한 단면도를 무슨 단면도라고 하는 가?

  1. 온 단면도
  2. 한쪽단면도
  3. 부분단면도
  4. 회전도시 단면도
(정답률: 44%)
  • 주어진 그림에서는 물체를 수직으로 자른 단면을 하나만 보여주고 있으므로 이는 "한쪽단면도"이다. 다른 단면을 보여주지 않고 한쪽에서만 자른 모습을 보여주고 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 그림과 같이 정투상도의 제3각법으로 나타낸 정면도와 우측면도를 보고 평면도를 올바르게 도시한 것은

(정답률: 67%)
  • 정면도와 우측면도를 보면, 물체의 전면과 우측면이 모두 보이므로 이를 기반으로 평면도를 그리면 물체의 모양이 가장 잘 드러납니다. 이 중에서도 보기에서 선택한 ""는 물체의 모양을 가장 잘 보여주기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. KS 재료기호 “SM10C”에서 10C는 무엇을 뜻하는가?

  1. 일련번호
  2. 항복점
  3. 탄소함유량
  4. 최저인장강도
(정답률: 59%)
  • KS 재료기호에서 "10C"는 해당 강재의 탄소함유량을 나타냅니다. "10"은 0.10%의 탄소함유량을 의미하며, 이는 강재의 물성과 성능에 영향을 미치는 중요한 요소 중 하나입니다. 따라서, 이러한 정보는 강재를 선택하고 사용할 때 고려해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 치수선상에서 인출선을 표시하는 방법으로 옳은 것은?

(정답률: 60%)
  • 정답은 ""입니다.

    이유는 인출선은 치수선과 교차하지 않고 치수선 위에 위치해야 하기 때문입니다. ""은 치수선 위에 위치하고 있으며, 다른 보기들은 치수선과 교차하거나 치수선 아래에 위치하고 있기 때문에 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

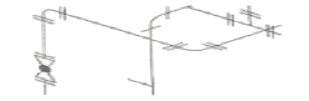

57. 다음 배관 도면에 없는 배관 요소는?

  1. 티
  2. 엘보
  3. 플랜지 이음
  4. 나비밸브
(정답률: 51%)
  • 해당 배관 도면에서는 "나비밸브"가 표시되어 있지 않기 때문에 정답은 "나비밸브"입니다. 다른 보기인 "티", "엘보", "플랜지 이음"은 모두 도면에 표시되어 있는 배관 요소들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 원기둥의 전개에 가장 적합한 전개도법은?

  1. 평행선 전개도법
  2. 방사선 전개도법
  3. 삼각형 전개도법
  4. 타출 전개도법
(정답률: 65%)
  • 원기둥은 평행한 윗면과 아랫면을 가지고 있으므로, 이러한 특징을 가장 잘 나타낼 수 있는 평행선 전개도법이 가장 적합합니다. 평행선 전개도법은 윗면과 아랫면을 평행한 직선으로 나타내고, 이를 연결하여 원기둥의 옆면을 만들어 전개합니다. 이 방법을 사용하면 원기둥의 형태와 크기를 정확하게 전달할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 일면 개선형 맞대기 용접의 기호로 맞는 것은?

(정답률: 56%)
  • 정답은 "" 입니다.

    이유는 일면 개선형 맞대기 용접은 두 개의 금속판을 일직선으로 맞대어 용접하는 방법으로, 용접부위가 한쪽 면에만 보이기 때문에 기호로는 한쪽 면에만 선이 그어져 있는 ""가 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 나사의 단면도에서 수나사와 암나사의 골밑(골지름)을 도시하는데 적합한 선은?

  1. 가는실선
  2. 굵은 실선
  3. 가는 파선
  4. 가는 1점 쇄선
(정답률: 38%)
  • 나사의 단면도에서 골밑(골지름)을 도시할 때는 가장 넓은 지점을 연결하는 선을 그리면 됩니다. 이때 가는 파선이 적합한 이유는, 파선은 가장 선명하게 보이는 선으로, 골밑을 정확하게 도시하기에 적합합니다. 또한, 가는 실선보다는 더 가볍고 깔끔하게 보이기 때문에 가는 파선이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

목록 다음회차 >
