자기비파괴검사산업기사 필기 기출문제복원 (2014-03-02)

자기비파괴검사산업기사
(2014-03-02 기출문제)

목록

1과목: 비파괴검사 개론

1. 각종 비파괴검사법에 관한 설명 중 옳은 것은?

  1. 와류탐상검사는 비접촉, 고속탐상, 자동탐상이 가능하고 내부결함의 검출도 우수하다.
  2. 음향방출검사는 미시균열의 성장유무, 회전체 이상진단 등의 모니터링화가 가능하다.
  3. 침투탐상검사는 금속, 비금속 등 모든 재료의 적용에 가능하나, 제품의 크기, 형상 등에 제한을 받는다.
  4. 자분탐상검사는 강자성체에만 적용이 가능하며, 내부결함 검출도 우수하다.
(정답률: 70%)
  • 음향방출검사는 소리를 이용하여 물체 내부의 결함을 검출하는 방법으로, 미시균열의 성장유무나 회전체의 이상진단 등을 모니터링할 수 있습니다. 소리의 파동이 결함 부위에서 반사되거나 산란되어 발생하는 음향방출을 측정하여 결함을 검출합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 침투탐상시험 방법 중 검출감도가 가장 우수한 시험방법은?

  1. 용제제거성 염색침투탐상시험
  2. 후유화성 염색침투탐상시험
  3. 용제제거성 형광침투탐상시험
  4. 후유화성 형광침투탐상시험
(정답률: 53%)
  • 후유화성 형광침투탐상시험은 시료 내부의 결함이나 불순물에 의해 발생하는 광학적 변화를 측정하여 검출감도가 높은 시험 방법이다. 이 방법은 형광물질을 시료 내부에 침투시켜 자외선 조사를 통해 결함이나 불순물의 위치와 크기를 정밀하게 파악할 수 있기 때문에 검출감도가 높다. 또한 후유화성이기 때문에 시료 내부에 침투한 형광물질이 오랫동안 유지되어 검사 결과를 보다 정확하게 얻을 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 시험 재료의 두께 차 또는 주변 재질에 대한 밀도 차이로 재료의 내부 상태를 알아보는 비파괴검사법은?

  1. 침투탐상검사
  2. 방사선투과검사
  3. 와전류탐상검사
  4. 자분탐상검사
(정답률: 55%)
  • 방사선투과검사는 X선이나 감마선을 이용하여 시험 대상물질을 투과시키고, 그 투과된 선의 양상을 분석하여 내부 결함이나 불량 부분을 파악하는 비파괴검사법입니다. 따라서 시험 재료의 두께 차이나 주변 재질에 대한 밀도 차이로 인해 내부 상태를 파악할 수 있습니다. 침투탐상검사는 시험 대상물질 표면에 액체나 가스를 침투시켜 결함을 파악하는 방법이며, 와전류탐상검사와 자분탐상검사는 전기적인 방법을 이용하여 결함을 파악하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 와전류탐상시험에 대한 설명으로 틀린 것은?

  1. 전도성 시험체 내부에 발생한 유도전류를 이용한다.
  2. 와전류 분포의 변화를 시험코일의 임피던스 변화로 결함을 찾아낸다.
  3. 와전류탐상검사는 강자성체나 비자성체인 전도체에 적용할 수 있다.
  4. 시험체 표면과 시험코일과의 거리 변화를 이용하여 결함의 형상 및 크기를 알 수 있다.
(정답률: 43%)
  • "와전류 분포의 변화를 시험코일의 임피던스 변화로 결함을 찾아낸다."가 틀린 설명입니다.

    와전류탐상시험은 전류를 흘려보내 시험체 내부에 유도전류를 발생시키고, 이를 시험코일이 감지하여 결함을 찾아냅니다. 시험체 표면과 시험코일과의 거리 변화를 이용하여 결함의 형상 및 크기를 알 수 있습니다. 따라서 정답은 "와전류 분포의 변화를 시험코일의 임피던스 변화로 결함을 찾아낸다."입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 압전효과(Piezoelectric Effect)를 이용하여 불연속을 검출할 수 있는 비파괴검사법은?

  1. 방사선투과검사
  2. 자분탐상검사
  3. 와전류탐상검사
  4. 초음파탐상검사
(정답률: 54%)
  • 압전효과는 일정한 압력이나 변형이 가해지면 일부 결정 구조물에서 전하가 생성되는 현상입니다. 이를 이용하여 초음파탐상검사는 초음파를 이용하여 물체 내부의 결함, 불균일성, 불연속 등을 검출하는 비파괴검사법입니다. 초음파는 물체 내부를 통과할 때 속도나 반사되는 정도가 결함이나 불균일성 등에 따라 달라지므로 이를 측정하여 결함을 검출합니다. 따라서 압전효과를 이용하여 불연속을 검출할 수 있는 비파괴검사법은 초음파탐상검사입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 경금속과 중금속의 비중을 구분하는 것으로 옳은 것은?

  1. 약 1
  2. 약 2
  3. 약 5
  4. 약 8
(정답률: 63%)
  • 약 5의 이유는, 경금속은 주로 밀도가 높고 연성이 높은 금속으로, 중금속은 밀도와 연성이 경금속보다는 낮지만 철, 구리, 알루미늄 등 일반적으로 많이 사용되는 금속들을 말합니다. 이에 따라, 경금속과 중금속의 비중을 구분할 때는 일반적으로 중금속이 더 많이 사용되기 때문에 약 5가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 마그네슘합금을 용해할 때의 유희사항에 대한 설명으로 틀린 것은?

  1. 수소를 흡수하기 쉬우므로 탈가스 처리를 해야 한다.
  2. 주조조직을 미세화하기 위하여 용탕 온도를 적절하게 관리한다.
  3. 규사 등이 환원되어 Si의 불순물이 많아지므로 불순물이 적어지도록 관리한다.
  4. 고온에서 산화하기 쉽고, 승온하면 연소하므로 탄소분말을 뿌려 CO2 가스를 발생시켜 산화를 방지한다.
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 특수용도용 합금강에서 일반적으로 전자기적 특성을 개선하는 원소는?

  1. Ni
  2. Mo
  3. Si
  4. Cr
(정답률: 52%)
  • Si는 합금강에서 전기적 저항성을 증가시키고 자성을 강화시키는 효과가 있기 때문에 일반적으로 전자기적 특성을 개선하는 원소로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 수소저장합금에 대한 설명으로 틀린 것은?

  1. 수소가스와 반응하여 금속수소화물이 된다.
  2. 수소의 흡장ㆍ방출을 되풀이하는 재료는 분화하게 된다.
  3. 합금이 수소를 흡장할 때는 팽창하고, 방출할 때는 수축한다.
  4. 수소가 방출되면 금속수소화물은 원래의 수소저장합금으로 되돌아가지 않는다.
(정답률: 53%)
  • "수소가 방출되면 금속수소화물은 원래의 수소저장합금으로 되돌아가지 않는다."가 틀린 이유는, 수소저장합금은 수소를 흡수하고 방출하는 과정에서 구조 변화가 일어나며, 이 변화는 합금의 물리적 성질에 영향을 미친다. 따라서, 수소가 방출되어도 합금은 원래의 상태로 돌아가지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 0.3%C 탄소강을 860℃에서 서냉 하였을 때 펄라이트가 20%이었다면 펄라이트 중의 Fe3 함량(%)은? (단, 공석점은 0.8%C이며, 탄소의 최대 고용량은 6.67% 이다.)

  1. 2.4%
  2. 4.5%
  3. 6.8%
  4. 8.5%
(정답률: 36%)
  • 펄라이트가 20%이므로, 베인마이트는 80%이다.
    또한, 공석점은 0.8%C이므로, 탄소 함량이 0.8%C 이하인 시편은 펄라이트와 베인마이트로만 이루어진다.
    따라서, 펄라이트 중의 Fe3 함량은 전체 시편 중에서 탄소 함량이 0.8%C 이상인 부분에서만 계산할 수 있다.
    탄소강의 탄소 최대 고용량은 6.67%이므로, 탄소 함량이 0.8%C 이상인 부분에서의 Fe3 함량은 최대 6.67%-0.8%=5.87%이다.
    따라서, 펄라이트 중의 Fe3 함량은 20% 중에서 5.87%를 곱한 값인 약 1.174%이다.
    하지만, 이는 전체 시편에서의 Fe3 함량이므로, 최종적으로는 0.3%C 탄소강에서 펄라이트 중의 Fe3 함량은 1.174%/0.8%C x 0.3%C = 2.205%이다.
    따라서, 정답은 "2.4%"가 아닌 "2.2%"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 용질 원자가 침입 혹은 치환형태로 고용되어 격자의 왜곡이 발생할 때 생기는 현상이 아닌 것은?

  1. 전기저항이 증가한다.
  2. 합금의 강도, 경도가 커진다.
  3. 소성변형에 대한 저항이 크다.
  4. 전도전자가 산란되어 이동을 쉽게 한다.
(정답률: 42%)
  • 전도전자가 산란되어 이동을 쉽게 한다는 것은, 격자의 왜곡이 발생할 때 전자가 방향을 바꾸거나 산란되어 이동하기 때문에 전기 전도성이 좋아지는 것을 의미합니다. 따라서 전기저항이 감소하고 전류의 이동이 용이해지는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. Ni-Cu계 합금으로 전기저항이 높아 전열선 등의 전기저항 재료로 사용되는 것은?

  1. 엘린바(Elinvar)
  2. 콘스탄탄(Constantan)
  3. 문쯔메탈(Muntzmetal)
  4. 퍼멀로이(Permalloy)
(정답률: 63%)
  • 콘스탄탄은 Ni-Cu계 합금으로 전기저항이 높아 전열선 등의 전기저항 재료로 사용됩니다. 이는 Ni와 Cu의 비율을 조절하여 전기저항을 조절할 수 있기 때문입니다. 따라서 콘스탄탄은 전기저항이 일정한 상수를 유지하는 재료로서 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 우수한 제진기능(흑연의 진동에너지 흡수) 때문에 공작기계의 베드(Bed)로 가장 많이 사용되고 있는 것은?

  1. 탄소강
  2. 베어링강
  3. 회주철
  4. 고속도공구강
(정답률: 43%)
  • 회주철은 흑연의 진동에너지를 흡수하는 제진기능이 우수하여 공작기계의 진동을 최소화하고 정밀한 가공이 가능하게 해주기 때문에 공작기계의 베드로 가장 많이 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 고로에서 출선한 용선에 공기를 불어 넣어 함유된 탄소와 수소 등 그 밖의 불순물을 제거하여 강을 만드는 방법은?

  1. 전로 제강법
  2. 평로 제강법
  3. 전기로 제강법
  4. 도가니로 제강법
(정답률: 38%)
  • 전로 제강법은 고로에서 출선한 용선에 공기를 불어 넣어 산화작용을 일으켜 탄소와 수소 등의 불순물을 제거하여 강을 만드는 방법이다. 이 방법은 고로에서 용선을 만들어내는 과정에서 발생하는 열을 이용하여 강을 만들기 때문에 열효율이 높고, 대량 생산이 가능하며, 강의 품질도 우수하다는 장점이 있다. 따라서 전로 제강법이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 입자분산강화 재료와 섬유강화재료의 성질을 비교, 설명한 것으로 옳은 것은?

  1. 섬유강화재료의 강화는 섬유의 임계체적비와 무관하다.
  2. 분산강화재료의 강도는 입자의 체적비가 클수록 증가하며 20vol%까지가 한계이다.
  3. 분산강화재료의 강도는 입자간 거리에 비례하고 입자직경에는 거의 영향을 받지 않는다.
  4. 섬유강화재료는 섬유의 방향에 따라 이방성은 매우 크지만 가공성은 분산강화재료보다 양호하다.
(정답률: 58%)
  • "분산강화재료의 강도는 입자의 체적비가 클수록 증가하며 20vol%까지가 한계이다."라는 설명은 옳다. 이는 입자의 체적비가 증가할수록 입자 간 거리가 가까워져 강도가 증가하지만, 일정 체적비 이상으로는 입자 간 거리가 너무 가까워져 오히려 강도가 감소하기 때문이다. 따라서 20vol%가 한계이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 연강용 피복아크 용접봉 길이의 일반적인 허용오차는 얼마정도인가?

  1. ±3mm
  2. ±5mm
  3. ±7mm
  4. ±9mm
(정답률: 49%)
  • 연강용 피복아크 용접봉은 보통 길이가 길기 때문에 제조과정에서 일정한 오차가 발생할 수 있습니다. 이러한 오차는 일반적으로 ±3mm 정도로 허용됩니다. 이는 제조 과정에서 발생하는 오차를 최소화하면서도 제품의 품질을 유지하기 위한 기준입니다. 따라서, 연강용 피복아크 용접봉의 길이에 대한 일반적인 허용오차는 ±3mm입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 용접전류 200A, 아크 전압 25V, 용접속도 150mm/min일 때 용접입열은 얼마인가?

  1. 2000J/cm
  2. 2000cal/cm
  3. 20000J/cm
  4. 20000cal/cm
(정답률: 59%)
  • 용접입열은 용접 전류, 아크 전압, 용접속도 등의 변수에 따라 달라지는데, 이 문제에서는 용접전류 200A, 아크 전압 25V, 용접속도 150mm/min으로 주어졌다.

    용접입열은 다음과 같은 공식으로 계산할 수 있다.

    용접입열 = 전력 / 용접속도

    전력은 전류와 전압의 곱으로 계산할 수 있다.

    전력 = 전류 x 전압

    따라서 전력은 200A x 25V = 5000W이다.

    이를 용접속도로 나누면 용접입열을 구할 수 있다.

    용접입열 = 5000W / (150mm/min x 10mm/cm) = 33.33J/cm

    하지만 보기에서는 답이 "20000J/cm"으로 주어졌다. 이는 단위가 다르기 때문에 계산 결과와 다르게 나타난 것이다. 1cal은 4.184J와 같으므로, 20000cal/cm은 20000 x 4.184 = 83680J/cm이 된다. 따라서 "20000J/cm"이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 서브머지드 아크용접(SAW)에서 용접전류와 속도가 일정할 때, 아크전압이 높아짐에 따라 나타나는 현상이 아닌 것은?

  1. 플럭스 소모가 많아진다.
  2. 크랙 감수성이 증가한다.
  3. 기공 발생이 증가된다.
  4. 언더컷 발생 우려가 있다.
(정답률: 48%)
  • 기공 발생이 증가된다는 것은 아크전압이 높아짐에 따라 용접 부위에서 기공이 더 많이 발생한다는 것을 의미합니다. 이는 아크열이 강해져서 용접 부위의 금속이 녹기 전에 불균일하게 녹아서 기공이 발생하기 때문입니다. 따라서 아크전압이 높아짐에 따라 기공 발생이 증가하는 것은 올바른 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 용접부에 발생하는 인장 및 압축 잔류응력이 용접 구조물에 미치는 영향에 관한 설명 중 인장 잔류응력의 영향이 아닌 것은?

  1. 피로강도의 저하를 가져온다.
  2. 좌굴현상을 발생하게 한다.
  3. 파괴전파를 용이하게 한다.
  4. 응력부식 현상을 촉진한다.
(정답률: 46%)
  • 정답: "좌굴현상을 발생하게 한다."

    인장 잔류응력은 용접 부위에서 인장력이 작용하여 발생하는 응력으로, 용접 부위의 인장강도를 감소시키는 영향을 미칩니다. 따라서 피로강도의 저하를 가져오고, 파괴전파를 용이하게 하며, 응력부식 현상을 촉진하는 등의 부정적인 영향을 미칩니다. 하지만 좌굴현상은 압축 잔류응력이 발생할 때 나타나는 현상으로, 인장 잔류응력과는 관련이 없습니다. 좌굴현상은 용접 부위의 변형이나 변형률이 큰 경우 발생하며, 용접 부위의 외형이나 기계적 성질에 영향을 미칩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 아크 용접시 가는 케이블을 사용할 때 발생하는 현상은?

  1. 저항이 적다.
  2. 전류가 정상이다.
  3. 아크가 안정하다.
  4. 발열 한다.
(정답률: 59%)
  • 아크 용접시 가는 케이블은 전류를 운반하는 역할을 하기 때문에 전류의 흐름에 따라 저항이 발생합니다. 이 저항으로 인해 케이블 내부에서 열이 발생하고, 이는 발열 현상으로 나타납니다. 따라서 "발열 한다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 자기탐상검사 원리 및 규격

21. 시험편이 서로 접촉한 경우 또는 다른 철강재료로 시험면을 문질러서 나타나는 모양을 무엇이라 하는가?

  1. 강전류에 의해서 응집된 자분 모양
  2. 시험면의 거칠기 때문에 생기는 자분 모양
  3. 각부와 큰단면의 급변부에 생기는 자분 모양
  4. 자기펜 흔적
(정답률: 60%)
  • 자기펜 흔적은 자기입자가 시험편의 표면에 남아서 생기는 모양으로, 자기입자는 시험편 내부에서 강한 자기장에 의해 정렬되어 있기 때문에 시험편의 표면에서도 그 모양이 나타나게 된다. 따라서 시험편이 서로 접촉한 경우나 다른 철강재료로 시험면을 문질러서 생기는 모양 중에서 자기펜 흔적이라는 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 자분탐상시험에서 의사 모양의 주원인이 되는 것은?

  1. 자분의 잘못 선택
  2. 자화전류의 과다
  3. 자화전류의 과소
  4. 탈자전류의 과다
(정답률: 72%)
  • 자분탐상시험에서 의사 모양의 주원인은 자화전류의 과다입니다. 이는 자화전류가 너무 많이 발생하여 자성체가 자기장에 강하게 붙어서 의사 모양이 생기기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 외부 자계에 의해 재료 내부에 반대방향으로 자기모멘트가 유도되어 자석에 반발되는 재료의 자성을 무엇이라 하는가?

  1. 강자성
  2. 상자성
  3. 반자성
  4. 비자성
(정답률: 71%)
  • 정답은 "반자성"입니다. 반자성은 외부 자계에 의해 재료 내부에 반대방향으로 자기모멘트가 유도되어 자석에 반발되는 재료의 자성을 의미합니다. 이는 자기장이 적용되면 자기장의 방향과 반대 방향으로 자기모멘트가 생성되어 자성을 나타내게 됩니다. 따라서 외부 자기장에 의해 자기모멘트가 생성되는 것이 아니라, 자기장에 반발하는 성질을 가지는 재료를 반자성이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

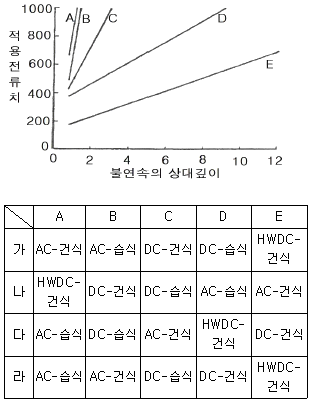

24. 그림은 사용전류 및 자분의 종류와 탐상 가능한 불연속의 표면으로부터의 깊이와의 관계를 나타낸 도표이다. ABCDE순으로 옳게 짝지워진 것은?

  1. 가
  2. 나
  3. 다
  4. 라
(정답률: 74%)
  • 전류 밀도가 증가할수록 자분의 종류가 바뀌는 지점에서 갑작스럽게 탐상 가능한 불연속의 표면이 생기는 것을 알 수 있다. 이를 전류 밀도-깊이 도표로 나타낸 것이 주어진 그림이다. 그림에서 A부터 B까지는 전류 밀도가 증가하면서 자분의 종류가 변하지 않아 불연속의 표면이 생기지 않는다. B부터 C까지는 전류 밀도가 증가하면서 자분의 종류가 변하므로 불연속의 표면이 생긴다. 이후 C부터 E까지도 마찬가지로 전류 밀도가 증가하면서 자분의 종류가 변하므로 불연속의 표면이 생긴다. 따라서 옳게 짝지워진 것은 "라"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 고탄소강과 저탄소강을 용접하여 연삭한 후 자분탐상검사를 하였더니 용접부에 자분지시 모양이 나타났다. 이 자분모양의 원인은?

  1. 결함에 의한 지시모양
  2. 자화전류의 과다에 의한 지시모양
  3. 표면거칠기에 의한 지시모양
  4. 투자율이 다른 재질의 경계 지시모양
(정답률: 78%)
  • 고탄소강과 저탄소강은 각각 다른 투자율을 가지고 있기 때문에 용접 시에는 용접부에서 냉각속도가 서로 다르게 작용하게 됩니다. 이로 인해 용접부에서는 투자율이 다른 재질의 경계가 생기게 되고, 이 경계 부근에서는 자분이 발생할 가능성이 높아집니다. 따라서 이 경우에는 투자율이 다른 재질의 경계 지시모양이 나타나게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 그림의 자기이력곡선에서 초기자화곡선은?

  1. a~b
  2. b~c
  3. c~d
  4. a~f
(정답률: 77%)
  • 초기자화곡선은 그래프의 시작점에서부터 첫 번째 굴곡부터 두 번째 굴곡까지의 구간을 의미합니다. 따라서 이 그래프에서 초기자화곡선은 "a~b"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 자분탐상검사에서 불연속부를 검출할 수 있는 동기가 되는 재료의 특성은?

  1. 투자율
  2. 정전용량
  3. 자기저항
  4. 전도도
(정답률: 66%)
  • 자분탐상검사는 재료의 전기적 특성을 이용하여 불연속부를 검출하는 검사 방법입니다. 이때, 불연속부를 검출할 수 있는 동기가 되는 재료의 특성은 투자율입니다.

    투자율은 재료 내부에서 전기장이 발생할 때, 그 재료가 전기장에 의해 얼마나 영향을 받는지를 나타내는 지표입니다. 즉, 투자율이 높을수록 전기장에 민감하게 반응하므로 불연속부와 같은 결함이 검출될 가능성이 높아집니다.

    반면에 정전용량, 자기저항, 전도도는 모두 재료의 전기적 특성을 나타내는 지표이지만, 불연속부를 검출하는 데에는 투자율보다는 적합하지 않습니다. 따라서, 자분탐상검사에서 불연속부를 검출하기 위해서는 투자율이 높은 재료를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 자화방법을 선택하는데 있어 고려해야 할 사항이 아닌 것은?

  1. 자계의 방향은 가능한 한 시험면에 평행이 되게 한다.
  2. 반자계를 적게 한다.
  3. 자계의 방향과 예상되는 결함방향이 평행이 되게 한다.
  4. 시험면을 손상시키면 안되는 경우는 직접 통전하지 않는 방법을 선정한다.
(정답률: 79%)
  • "자계의 방향과 예상되는 결함방향이 평행이 되게 한다."는 자화방법을 선택하는 중요한 사항입니다. 이는 자화방법을 통해 검사하는 결함들이 자계 방향과 평행하게 자화되어 검출될 가능성을 높이기 때문입니다. 다른 보기들은 모두 자화방법 선택 시 고려해야 할 사항이지만, 이 중에서 "자계의 방향과 예상되는 결함방향이 평행이 되게 한다."는 가장 중요한 사항 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 반지름 1m의 원형으로 한번 감은 도선에 1000A의 전류가 흐르면 원형 전류의 중심에서 자계의 세기는?

  1. 125 A/m
  2. 250 A/m
  3. 500 A/m
  4. 1000 A/m
(정답률: 56%)
  • 도선을 한번 감은 원형 전류의 자계는 반지름에 비례한다. 따라서 반지름이 1m이므로 자계의 세기는 1000A/π(1m)^2 = 318.31 A/m이다. 하지만 문제에서는 도선이 한번만 감겨있으므로 자계의 세기는 전체 전류의 절반인 318.31/2 = 159.16 A/m이다. 따라서 가장 가까운 보기는 "500 A/m"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 자분 현탁액의 농도를 측정하는 방법은?

  1. pH측정
  2. 침전시험
  3. 입도시험
  4. 진동시험
(정답률: 61%)
  • 침전시험은 용액에 특정한 화학물질을 첨가하여 침전물이 생기는지 여부를 확인하는 방법입니다. 자분 현탁액은 물에 미세한 입자가 분산되어 있어서 눈으로 확인하기 어렵기 때문에 침전시험을 통해 농도를 측정할 수 있습니다. 침전시험에서 침전물이 생기면 그 양이 많을수록 농도가 높다는 것을 알 수 있습니다. 따라서 자분 현탁액의 농도를 측정하는 방법으로 침전시험이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D0213)에서 시험체 종류에 따라 적용하는 자계의 강도를 나타낸 것으로 옳은 것은?

  1. 일반적인 구조물 및 용접부는 연속법에서 1200~2000A/m이다.
  2. 주단조품 및 기계부품은 잔류법에서 3600~5600A/m이다.
  3. 일반적으로 퀜칭한 부품은 연속법에서 2400~3600A/m이다.
  4. 공구강 등의 특수재 부품은 잔류법에서 6400~8000A/m이다.
(정답률: 68%)
  • "일반적인 구조물 및 용접부는 연속법에서 1200~2000A/m이다."가 옳은 이유는, 일반적인 구조물 및 용접부는 대부분 대형이며, 대형 구조물의 경우 자계가 강할수록 시험체의 크기에 따라 자계의 강도가 감소하기 때문입니다. 따라서 대형 구조물의 경우 연속법에서 자계의 강도를 적용하는 것이 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D0213)에서 표준시험편의 표시가 A1-7/50(직선형)으로 되어있다. 가운데 사선의 왼쪽 7 이 의미하는 것은?

  1. 시험편의 두께
  2. 시험편의 길이
  3. 인공흠의 깊이
  4. 인공흠의 길이
(정답률: 58%)
  • A1-7/50(직선형)에서 왼쪽 7은 인공흠의 깊이를 나타낸다. 이는 시험편에 인공적으로 만들어진 흠의 깊이를 의미하며, 이를 통해 재료의 내구성과 강도를 측정할 수 있다. 따라서 정답은 "인공흠의 깊이"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D0213)에 따른 자분모양의 분류에 있어 해당되지 않는 자분모양은 무엇인가?

  1. 균열에 의한 자분모양
  2. 독립한 선상의 자분모양
  3. 독립한 원형상의 자분모양
  4. 용입불량, 융합불량에 의한 자분모양
(정답률: 71%)
  • 용입불량, 융합불량에 의한 자분모양은 철강 제조 과정에서 발생하는 결함으로, 자재가 제대로 융합되지 않거나 용입이 제대로 이루어지지 않아 발생하는 것입니다. 따라서 이는 KS D0213에서 정의하는 자분모양의 분류에 해당되지 않습니다. 반면, 균열에 의한 자분모양, 독립한 선상의 자분모양, 독립한 원형상의 자분모양은 KS D0213에서 정의하는 자분모양의 분류에 해당됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V Art.7)에 따라 페인트가 있는 상태에서 자분탐상시험을 할 때 나타난 지시가 최대 허용할 수 있는 지시 크기와 비교하여 어느 정도 이상이면 도막을 제거하고 재검사를 하여야 하는가?

  1. 10%
  2. 30%
  3. 50%
  4. 80%
(정답률: 61%)
  • 보일러 및 압력용기에 대한 자분탐상검사에서는 표면의 결함을 검출하기 위해 자석을 이용하여 표면을 검사합니다. 이때, 페인트와 같은 도막이 있는 경우에는 자석이 도막을 통과하지 못하고 결함을 검출하지 못할 수 있습니다. 따라서, 도막이 있는 경우에는 도막을 제거하고 재검사를 해야 합니다.

    이때, 도막을 제거해야 하는 기준은 검사에서 나타난 지시 크기입니다. 이 지시 크기는 최대 허용할 수 있는 지시 크기와 비교하여 결정됩니다. 만약 검사에서 나타난 지시 크기가 최대 허용할 수 있는 지시 크기의 50% 이상이라면 도막을 제거하고 재검사를 해야 합니다. 따라서, 정답은 "50%"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 보일러 및 압력용기에 대한 표준자분탐상검사(ASME Sec.V Art.25 SE-709)에 따라 시험면에 대한 자장의 강도설정에 활용할 수 있는 것의 표시로 틀린 것은?

  1. 전류계
  2. 알고있는 불연속부
  3. 인공불연속부
  4. 홀(Hall)효과 프로브-접선자장강도
(정답률: 50%)
  • 전류계는 자장의 강도를 측정하는데 사용되지 않습니다. 전류계는 전류의 세기를 측정하는데 사용되며, 자장의 강도를 측정하는데 사용되는 것은 홀(Hall)효과 프로브-접선자장강도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D0213)에 따라 직류전류로 자분탐상시험한 결과 자분지시가 나타났다. 이 지시가 표면불연속인지 표면하 불연속인지를 확인하기 위한 방법으로 옳은 것은?

  1. 탈자 후 교류로 재시험한다.
  2. 자분을 불어낸 후 같은 방법으로 재시험한다.
  3. 탈자 후 반파정류 직류로 재시험한다.
  4. 자분을 불어낸 후 충격전류로 재시험한다.
(정답률: 69%)
  • 자분탐상 시험에서 나타난 자분지시는 표면불연속인지 표면하 불연속인지를 확인하기 위한 것이다. 직류전류로 시험한 결과가 나타났으므로, 이는 표면불연속을 나타낸다. 하지만 이 결과는 정확하지 않을 수 있으므로, 탈자 후 교류로 재시험하여 결과를 확인해야 한다. 이는 교류전류가 자성설비를 통해 자성유체를 생성하고, 이 유체가 자성유도를 통해 자성입자를 이동시키면서 더욱 정확한 결과를 얻을 수 있기 때문이다. 따라서 "탈자 후 교류로 재시험한다."가 옳은 답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V Art.7)에 따라 코일법으로 탐상시험을 할 때 시험체의 길이가 10인치, 직경이 2인치인 강봉을 5회 코일을 감아 자화할 때 요구되는 자화전류는 몇 A 인가?

  1. 1000
  2. 1400
  3. 1800
  4. 2000
(정답률: 53%)
  • 자분탐상검사(ASME Sec.V Art.7)에서는 시험체의 길이와 직경에 따라 요구되는 자화전류가 정해져 있다. 이 문제에서는 길이가 10인치, 직경이 2인치인 강봉을 시험체로 사용하고 있으므로, ASME Sec.V Art.7에 따라 요구되는 자화전류를 찾아야 한다.

    ASME Sec.V Art.7에서는 시험체의 길이와 직경에 따라 자화전류를 계산하는 공식이 정해져 있다. 이 공식은 다음과 같다.

    I = K x L x D

    여기서, I는 자화전류, K는 상수(시험체의 재질과 형태에 따라 다름), L은 시험체의 길이, D는 시험체의 직경이다.

    문제에서는 길이가 10인치, 직경이 2인치인 강봉을 사용하고 있으므로, L = 10인치, D = 2인치이다. 이제 상수 K를 찾아야 하는데, 이는 ASME Sec.V Art.7에서 정해져 있다. 길이가 10인치, 직경이 2인치인 강봉에 대한 K 값은 50이다.

    따라서, 요구되는 자화전류 I는 다음과 같이 계산할 수 있다.

    I = K x L x D = 50 x 10 x 2 = 1000 (A)

    따라서, 정답은 "1000"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D0213)에서 자분탐상시험에 의한 결함의 자분 모양이 의사모양 여부를 확인하는 방법 중 틀린 것은?

  1. 자기펜 자국은 탈자 후 재시험하면 자분모양이 없어진다.
  2. 시험면이 거칠어서 발생하는 자분모양은 시험면을 매끄럽게 해서 재시험을 하면 자분모양이 없어진다.
  3. 강전류로 자분이 응집될 경우는 전류를 작게 하거나 연속법으로 시험하면 없어진다.
  4. 투자율의 급변부에 나타나는 자분모양은 매크로시험, 현미경시험 등 자분탐상시험 이외의 시험으로 확인할 수 있다.
(정답률: 54%)
  • "강전류로 자분이 응집될 경우는 전류를 작게 하거나 연속법으로 시험하면 없어진다."이 정답이 아닙니다. 강전류로 자분이 응집될 경우, 전류를 작게 하거나 연속법으로 시험하더라도 자분이 없어지지 않을 수 있습니다. 이는 자분의 크기와 형태, 시험 조건 등에 따라 달라질 수 있습니다. 따라서 이 방법으로 자분 모양을 확인하는 것은 제한적일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.VArt.7)에서 극간법(Yoke)에 사용되는 요크의 인상력(Lifting Power)의 기준으로 옳은 것은?

  1. 직류식인 경우 4.5kg 이상
  2. 영구자석인 경우 4.5kg 이상
  3. 교류식인 경우 4.5kg 이상
  4. 교류, 직류식 모두 4.5kg 이상
(정답률: 58%)
  • 극간법(Yoke)은 자기입자검사(Magnetic Particle Testing)에서 사용되는 장비로, 자성체를 생성하여 검사 대상 부위에 인가하여 결함을 검출하는데 사용된다. 이 때, 요크(Yoke)의 인상력은 검사 대상 부위에 충분한 압력을 가해 자성체를 인가하기 위한 것이다.

    교류식 요크는 자기장의 방향이 주기적으로 바뀌기 때문에 직류식 요크보다 더 강한 자기장을 생성할 수 있다. 따라서, 교류식 요크의 인상력 기준이 더 높은 것이다.

    따라서, 옳은 정답은 "교류식인 경우 4.5kg 이상"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 보일러 및 압력용기에 대한 표준자분탐상검사(ASME Sec.V Art.25 SE-709)에서 건식자분에 의한 탐상 결과, 표면직하 불연속의 원인으로 형성된 자분모양은 표면 불연속의 자분모양과 비교하여 일반적으로 어떤 형태를 나타내는가?

  1. 의사모양으로 나타난다.
  2. 자분모양에 전혀 차이가 없다.
  3. 희미한 자분모양으로 나타난다.
  4. 더 선명한 자분모양으로 나타난다.
(정답률: 49%)
  • 건식자분에 의한 탐상 결과, 표면직하 불연속의 원인으로 형성된 자분모양은 일반적으로 "희미한 자분모양으로 나타난다." 이다. 이는 건식자분 탐상 방법이 자분의 크기와 형태를 정확하게 파악하기 어렵기 때문이다. 따라서, 보다 선명한 자분모양을 파악하기 위해서는 다른 자분탐상 방법을 사용해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 자기탐상검사

41. 다음 중 등유에 분산시킨 검사액의 특징이 아닌 것은?

  1. 화재의 위험성이 있다.
  2. 활성제를 첨가하면 자분의 분산성이 커진다.
  3. 첨가물로 방청제가 사용된다.
  4. 결함검출감도가 물분산매보다 높다.
(정답률: 53%)
  • 정답: "첨가물로 방청제가 사용된다."

    등유에 분산시킨 검사액은 불순물이나 결함을 검출하기 위해 사용되는데, 이때 등유는 불순물이나 결함을 감지하기 쉽도록 검사액을 분산시키는 역할을 합니다. 이때 등유에 첨가되는 활성제는 검사액의 분산성을 높여주는 역할을 하며, 방청제는 등유가 불순물이나 결함을 감지하기 쉽도록 만들어주는 역할을 합니다. 따라서 "첨가물로 방청제가 사용된다."는 올바른 설명입니다. 다른 보기들은 등유에 분산시킨 검사액의 특징으로 올바른 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음에 열거한 자화방법 중 선형자화 방법은?

  1. 통전법
  2. 중앙전도체법
  3. 코일법
  4. 프로드법
(정답률: 66%)
  • 선형자화 방법은 지하에 있는 물체나 지층의 전기적 특성을 파악하기 위해 지면에 일정한 간격으로 놓인 전극들 사이에서 전류를 흘려 전압을 측정하는 방법입니다. 이 중 코일법은 지면에 일정한 간격으로 놓인 전극들을 대신하여 코일을 사용하는 방법입니다. 코일에 전류를 흘려 생성된 자기장이 지하의 전기적 특성을 변화시키고, 이에 따라 코일에 유도되는 전압을 측정하여 지하의 전기적 특성을 파악합니다. 따라서 코일법은 선형자화 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 습식자분에서 검사액에 요구되는 성질로 틀린 것은?

  1. 자분의 분산성이 좋을 것
  2. 자분의 현탁성과 유지성이 좋을 것
  3. 시험체와의 접착성이 좋을 것
  4. 시험면에 대하여 적심성이 좋을 것
(정답률: 60%)
  • 시험체와의 접착성이 좋을 것은 검사액이 시료 표면에 잘 붙어서 시료의 특성을 정확하게 분석할 수 있기 때문이다. 이는 시료와 검사액 간의 상호작용이 좋아야 가능하며, 이를 위해서는 검사액의 표면장력이 적절하고 시료 표면과의 균일한 접촉이 이루어져야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 자분탐상시험법으로 사용 중에 있는 시험품의 정기 또는 보수검사를 했을 때 찾아낼 수 있는 결함은? (단, 제작시 결함이 없었다고 가정한다.)

  1. Prosity
  2. Fatigue Crack
  3. Lack of Fusion
  4. Lack of Penetration
(정답률: 69%)
  • 자분탐상시험법은 금속재료의 표면 결함을 검출하는 방법 중 하나이다. 정기 또는 보수검사를 통해 찾아낼 수 있는 결함으로는 Prosity(구멍), Lack of Fusion(용접결함), Lack of Penetration(용접부분의 침투불량) 등이 있다. 그러나 이 중에서도 자주 발생하는 결함 중 하나가 Fatigue Crack(피로균열)이다. 이는 금속재료가 반복적인 하중에 노출되면서 생기는 균열로, 시간이 지남에 따라 깊어지고 넓어지며 결국 파손으로 이어질 수 있다. 따라서 자분탐상시험법을 통해 이러한 결함을 빠르게 검출하고 조치를 취함으로써 안전한 운영을 유지할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 건식자분에 대한 설명으로 옳은 것은?

  1. 유동성이 좋아 표면균열 검사에 적합하다.
  2. 다량의 부품 검사에 효과적이다.
  3. 투자력이 좋아 표면하 균열 검사에 효과적이다.
  4. 건식자분은 착색제가 불필요하다.
(정답률: 56%)
  • 정답은 "투자력이 좋아 표면하 균열 검사에 효과적이다." 이다. 건식자분은 표면에 묻어난 균열을 검사하는 데에 적합하며, 투자력이 좋아 균열을 뚜렷하게 보여주기 때문에 표면하 균열 검사에 효과적이다. 유동성이 좋아 표면균열 검사에 적합하다는 설명은 유체 검사에 대한 설명이며, 다량의 부품 검사에 효과적이다는 설명은 대량 생산 시에 적합하다는 의미이다. 건식자분은 착색제가 불필요하다는 설명은 건식자분의 특징 중 하나이지만, 이것이 표면하 균열 검사와 직접적인 연관성은 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 외경 3인치인 환봉을 축통전법으로 원형자화할 경우 자화전류로 가장 적합한 것은?

  1. 약 100~330 Ampere/인치
  2. 약 300~500 Ampere/인치
  3. 약 500~700 Ampere/인치
  4. 약 700~900 Ampere/인치
(정답률: 46%)
  • 환봉을 축통전법으로 원형자화할 때 자화전류는 환봉의 지름과 자성체의 특성에 따라 결정된다. 일반적으로 지름이 크고 자성체의 특성이 강한 경우 높은 자화전류가 필요하다. 따라서 외경 3인치인 환봉을 축통전법으로 원형자화할 경우, 자성체의 특성에 따라 약 700~900 Ampere/인치가 가장 적합한 자화전류이다. 이는 충분한 자기력을 생성하면서도 자성체의 손상을 최소화할 수 있는 범위 내에서의 값이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 시험체를 유도전류법(Induced current)으로 검사할 때 자계를 확대하기 위해 구멍 안에 넣는 물체로 가장 적절한 것은?

  1. 구 형태의 구리
  2. 평평한 형태의 구리
  3. 구 형태의 연철
  4. 평평한 형태의 연철
(정답률: 48%)
  • 평평한 형태의 연철이 가장 적절하다. 이는 자계를 확대하기 위해 필요한 물체가 자기장을 최대한 집중시키는 물체이기 때문이다. 평평한 형태의 연철은 자기장을 집중시키는 특성이 있어서 유도전류법에서 자계를 확대하는 데 적합하다. 구 형태의 물체는 자기장을 분산시키는 특성이 있어서 자계를 확대하는 데 적합하지 않다. 구리와 연철 중 연철이 더 적합한 이유는 연철이 자기장을 더 강하게 집중시키기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 누설자속탐상법의 특징을 자분탐상검사와 비교하여 설명한 것으로 틀린 것은?

  1. 결함에 대한 정량적인 평가가 가능하다.
  2. 누설자속탐상법에서도 자분탐상검사와 비슷한 극간법, 축통전법, 전류관통법, 코일법 등의 자화방법이 적용된다.
  3. 복잡한 형상에도 효과적으로 적용할 수 있다.
  4. 자동, 고속으로 검사할 수 있고, 자분탐상검사에 비해서 더 깊은 결함을 검사할 수도 있다.
(정답률: 52%)
  • "복잡한 형상에도 효과적으로 적용할 수 있다."는 누설자속탐상법의 특징이 맞는 설명입니다. 이유는 누설자속탐상법은 전기적인 방법으로 결함을 검출하기 때문에 검사 대상의 형상에 큰 제약이 없기 때문입니다. 따라서 복잡한 형상의 물체에 대해서도 효과적으로 적용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 연속법에서 건식자분을 적용하는 적당한 시기는?

  1. 자화 전에
  2. 자화 중에
  3. 자화 후에
  4. 아무 때나
(정답률: 73%)
  • 건식자분은 연속법에서 자화 중에 적용하는 것이 적당합니다. 이는 건식자분이 연속법에서 사용되는 목적인 물의 증발을 방지하고, 물의 흐름을 원활하게 하기 위해서입니다. 따라서 자화 전에는 물이 충분히 흐르지 않아 건식자분이 효과적으로 작용하지 않고, 자화 후에는 이미 물이 증발하여 건식자분이 필요하지 않기 때문에 적당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 자분탐상검사에서 비관련지시(Non-relevant indication) 와 거짓지시(False indication)의 차이는?

  1. 비관련지시는 자기력에 의해 생성되지만 거짓지시는 자기력과는 무관하다.
  2. 비관련지시는 전류에 의해 생성되지만 거짓지시는 자기력에 의해 생성된다.
  3. 비관련지시는 강자성일 때 주로 발생되지만 거짓지시는 자기장과는 무관하다.
  4. 비관련지시는 검사품의 형상에 따라 생성되고 거짓지시는 검사자에 따라 다르다.
(정답률: 43%)
  • 비관련지시는 자기력에 의해 생성되는데 비해 거짓지시는 자기력과는 무관하다는 이유는, 비관련지시는 검사 대상과는 관련이 없는 외부 자기장이나 자기력에 의해 발생하는 반면, 거짓지시는 검사자의 실수나 부적절한 검사 방법 등으로 인해 발생하기 때문이다. 즉, 비관련지시는 검사 대상 자체의 특성에 의해 발생하는 반면, 거짓지시는 검사 과정에서 발생하는 인위적인 오류이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 비형광자분을 사용한 검사에서 자분모양을 관찰할 때 시험면의 최소 밝기는 얼마인가?

  1. 500 lx
  2. 1000 lx
  3. 2000 lx
  4. 4000 lx
(정답률: 66%)
  • 비형광자분을 사용한 검사에서는 자분모양을 관찰하기 위해 시험면의 최소 밝기가 500 lx 이상이어야 한다. 이는 자분모양을 정확하게 파악하기 위해 필요한 최소한의 밝기이며, 이보다 낮은 밝기에서는 자분모양을 구분하기 어렵기 때문이다. 따라서 "500 lx"가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 열처리 전에 검출된 결함을 모두 제거하고 열처리를 수행한 후에 시험체를 다시 검사하였다면 이 때 가장 많이 검출될 수 있는 결함은?

  1. 터짐
  2. 기공
  3. 파이프
  4. 스트링거
(정답률: 60%)
  • 열처리는 시험체를 고온으로 가열하여 결함을 제거하는 과정이다. 따라서, 시험체 내부에 있는 기공과 파이프는 열처리로 인해 축소되거나 제거될 가능성이 높아진다. 반면에, 시험체 내부에 있는 스트링거는 열처리로 인해 오히려 더욱 뚜렷해질 수 있다. 하지만, 가장 많이 검출될 수 있는 결함은 열처리 전에 검출되었던 결함 중에서도 가장 일반적인 결함인 "터짐"일 것이다. 열처리로 인해 시험체 내부의 잔류응력이 해소되면서, 결함이 더욱 뚜렷해질 수 있기 때문이다. 따라서, "터짐"이 가장 많이 검출될 수 있는 결함이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 자분탐상검사 장비의 성능 점검 내용의 연결이 틀린 것은?

  1. 프로드 장비 - 전류계의 점검
  2. 거치식(축통전법) 장비 - 전류계의 점검
  3. 극간식 장비 - Lifting Power Block
  4. 코일식 장비 - 자장계
(정답률: 49%)
  • 코일식 장비는 자장계가 아니라 자기장 강도를 측정하는데 사용되므로, "코일식 장비 - 자장계"가 연결이 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 강용접부의 자분탐상검사시 재질경계지시와 유사한 자분모임의 결함은?

  1. 오버 랩
  2. 언더 컷
  3. 융합 부족
  4. 크레이터 크랙
(정답률: 44%)
  • 강용접부의 자분탐상검사에서 재질경계지시는 두 재질이 만나는 지점을 나타내는데, 이 지점에서 유사한 자분모임의 결함이 발생할 수 있다. 이 때, 언더 컷 결함은 강판의 절단면이나 용접부에서 절단면과 수직으로 침투한 결함으로, 절단면이나 용접부의 표면 아래에 있는 결함을 의미한다. 따라서, 언더 컷 결함은 재질경계지시와 유사한 자분모임의 결함으로 발생할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 중앙전도체법(Central Conductor) 또는 전류관통법(Through Conductor Method)에 대한 특징이 아닌 것은?

  1. 시험체에 선형자장을 형성시킨다.
  2. 시험체에 직접적인 전류의 접촉이 되지 않는다.
  3. 관통된 구멍이 있는 시험체의 검사에 매우 적합하다.
  4. 직경이 큰 시험체는 여러 번 나누어서 검사해야 한다.
(정답률: 46%)
  • 정답: "직경이 큰 시험체는 여러 번 나누어서 검사해야 한다."

    시험체에 선형자장을 형성시키는 것은 중앙전도체법의 특징이다. 이는 시험체 주위에 전류를 흐르게 함으로써 시험체 내부에 자기장을 형성시키는 것이다. 이 자기장을 이용하여 시험체 내부의 결함을 검출할 수 있다.

    시험체에 직접적인 전류의 접촉이 되지 않는 것은 중앙전도체법의 특징이다. 중앙전도체법은 시험체 주위에 전류를 흐르게 함으로써 시험체 내부에 자기장을 형성시키는 것이기 때문에 시험체와 직접적인 전류의 접촉이 필요하지 않다.

    관통된 구멍이 있는 시험체의 검사에 매우 적합하다는 것은 중앙전도체법의 특징이다. 이는 시험체 내부의 결함을 검출하기 위해 시험체 주위에 전류를 흐르게 함으로써 시험체 내부의 자기장을 형성시키는 것이기 때문에 시험체 내부에 구멍이 있어도 검사가 가능하다.

    직경이 큰 시험체는 여러 번 나누어서 검사해야 한다는 것은 중앙전도체법의 단점이다. 중앙전도체법은 시험체 주위에 전류를 흐르게 함으로써 시험체 내부에 자기장을 형성시키는 것이기 때문에 시험체의 크기가 커질수록 검사가 어려워진다. 따라서 큰 시험체의 경우 여러 번 나누어서 검사해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 그림은 적용하는 자화전류(교류, 직류, 삼상전파정류, 단상 반파정류)에 따라 표면하의 결함 검출능력이 다르다는 것을 보여준다. 여기서 교류는 어느 것인가?

  1. a
  2. b
  3. c
  4. d
(정답률: 71%)
  • 정답은 "a"인 교류는 전류의 방향이 주기적으로 바뀌는 전류를 의미한다. 그림에서는 교류를 나타내는 파란색 선으로 표시되어 있으며, 이 경우 표면하의 결함 검출능력이 가장 높은 것으로 나타나고 있다. 이는 교류가 주기적으로 방향을 바꾸기 때문에 결함이 있는 부분에서 전류의 흐름이 방향을 바꾸면서 더 많은 전류가 흐르게 되어 결함을 더욱 뚜렷하게 검출할 수 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 자분탐상시험시 고려해야 할 사항 중 틀린 것은?

  1. 자계 또는 자속의 방향이 시험체의 표면에 가능한 한 평행이 되도록 한다.
  2. 내부결함의 검출 또는 연속법에 의한 시험의 경우에는 교류로 자화한다.
  3. 대형 시험체는 국부적으로 자화시키는 자화방법을 선택한다.
  4. 검출하고자 하는 결함에 가능한 한 수직이 되는 방향의 자속을 시험체에 형성시킨다.
(정답률: 42%)
  • "내부결함의 검출 또는 연속법에 의한 시험의 경우에는 교류로 자화한다."가 틀린 것이다. 내부결함의 검출 또는 연속법에 의한 시험의 경우에는 직류로 자화한다. 이는 교류로 자화할 경우에는 시험체 내부의 전류가 변화하여 결함을 검출하는 것이 어렵기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 코일법에서 시험체 길이 대 직경비가 5이며, 코일의 권선수가 10일 때 자화에 필요한 전류 값은?

  1. 500A
  2. 700A
  3. 5000A
  4. 7000A
(정답률: 59%)
  • 코일법에서 자화에 필요한 전류 값은 다음과 같이 계산할 수 있습니다.

    자화에 필요한 전류 값 = (4 × 10^-7 × N^2 × A × l) / d

    여기서 N은 권선수, A는 코일 면적, l은 시험체 길이, d는 시험체 직경입니다.

    문제에서 시험체 길이 대 직경비가 5이므로, l/d = 5입니다. 따라서 d = l/5입니다.

    또한 권선수 N은 10이고, 코일 면적 A는 문제에서 주어지지 않았으므로 임의로 1이라고 가정합니다.

    이를 대입하여 계산하면 다음과 같습니다.

    자화에 필요한 전류 값 = (4 × 10^-7 × 10^2 × 1 × l) / (l/5)
    = 2 × 10^-6 × l × 5
    = 10^-5 × l

    따라서 시험체 길이가 50cm일 때 자화에 필요한 전류 값은 500A가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 코일법으로 직경 50mm, 길이 125mm 인 환봉을 자분탐상검사할 때 요구되는 자화전류가 3600A 라면 시험체에 코일을 몇 회 감아야 하는가?

  1. 3회
  2. 4회
  3. 5회
  4. 6회
(정답률: 53%)
  • 자화전류가 일정하게 유지되기 위해서는 시험체를 감싸는 코일의 총 길이가 시험체의 길이와 같아야 합니다. 따라서 시험체의 길이 125mm를 감싸는 코일의 길이는 125mm가 되어야 합니다. 코일법에서 코일의 길이는 코일을 몇 회 감냐에 따라 결정되므로, 125mm를 감싸는 코일을 만들기 위해서는 코일을 5회 감아야 합니다. 따라서 정답은 "5회"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 강자성체(Ferro-Magnetic Material)가 아닌 것은?

  1. 철(Steel)
  2. 니켈(Nickel)
  3. 구리(Copper)
  4. 코발트(Cobalt)
(정답률: 77%)
  • 구리는 강자성체가 아닙니다. 강자성체는 자기장에 의해 자기화되는 물질로, 철, 니켈, 코발트 등이 강자성체에 속합니다. 그러나 구리는 자기장에 의해 자기화되지 않으므로 강자성체가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록
