기계조립산업기사 필기 기출문제복원 (2010-03-07)

기계조립산업기사 2010-03-07 필기 기출문제 해설

이 페이지는 기계조립산업기사 2010-03-07 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

기계조립산업기사
(2010-03-07 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 밀링에서 상향절삭과 비교한 하향절삭 작업의 장점에 대한 설명이다. 틀린 것은?

  1. 표면거칠기가 좋다.
  2. 공구의 수명이 길다.
  3. 가공물 고정이 유리하다.
  4. 백 래시를 제거하지 않아도 된다.
(정답률: 82%)
  • 하향절삭은 공구의 이송 방향과 가공물의 회전 방향이 같아 표면 거칠기가 좋고 공구 수명이 길며, 가공물을 아래로 누르는 힘이 작용해 고정이 유리합니다.

    오답 노트
    백 래시를 제거하지 않아도 된다: 하향절삭은 이송 방향으로 가공물을 끌어당기므로 반드시 백 래시 제거 장치가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 수기가공에서 수나사를 가공하는 공구는?

  1. 탭
  2. 리머
  3. 다이스
  4. 스크레이퍼
(정답률: 77%)
  • 수기가공에서 암나사를 만드는 공구는 탭, 수나사를 만드는 공구는 다이스를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 보조 프로그램 호출 시 사용되는 보조기능은?

  1. M 00
  2. M01
  3. M 98
  4. M 99
(정답률: 77%)
  • CNC 가공에서 M 98은 보조 프로그램(Sub-program)을 호출하여 반복 작업을 수행할 때 사용하는 보조 기능입니다.

    오답 노트
    M 00: 프로그램 정지
    M 01: 선택적 정지
    M 99: 보조 프로그램 종료 및 주 프로그램 복귀
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 금속 귀환장치가 있는 기계는?

  1. 셰이퍼
  2. 지그보링머신
  3. 밀링
  4. 호빙머신
(정답률: 69%)
  • 셰이퍼는 공구가 직선 왕복 운동을 해야 하므로, 이를 구현하기 위해 퀵 리턴 메커니즘인 금속 귀환장치를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 보링 머신에서 가공이 가능한 방법이 아닌 것은?

  1. 드릴링
  2. 리밍
  3. 태핑
  4. 그라인딩
(정답률: 68%)
  • 보링 머신은 구멍을 넓히거나 정밀하게 가공하는 기계로 드릴링, 리밍, 태핑 등의 구멍 가공 작업이 가능합니다. 하지만 그라인딩은 연삭 휠을 사용하는 연삭 가공이므로 보링 머신에서 수행하는 가공 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 센터리스 연삭기에 대한 설명이다. 잘못 설명한 것은?

  1. 가공물을 연속적으로 가공하기가 곤란하다.
  2. 연삭 깊이는 거친 연삭의 경우 0.2mm 정도이다.
  3. 일반적으로 조정 숫돌은 연삭축에 대하여 경사시켜 가공한다.
  4. 가늘고 긴 공작물을 센터나 척으로 지지하지 않고 가공한다.
(정답률: 54%)
  • 센터리스 연삭기는 공작물을 센터나 척으로 고정하지 않고 가공하므로, 가공물을 연속적으로 공급하여 대량 생산하는 자동 가공에 매우 적합한 방식입니다.

    오답 노트
    가공물을 연속적으로 가공하기가 곤란하다: 연속 가공이 매우 용이함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 밀링 절삭작업에서 떨림(chattering)이 생기는 이유가 아닌 것은?

  1. 공작물의 길이가 짧을 때
  2. 바이트의 날끝이 불량할 때
  3. 절삭속도가 부적당할 때
  4. 공작물의 고정이 불량할 때
(정답률: 86%)
  • 밀링 작업 중 떨림(chattering)은 강성이 부족하거나 절삭 조건이 부적절할 때 발생합니다. 공작물의 길이가 짧으면 오히려 강성이 높아져 떨림이 줄어들므로, 이는 떨림의 원인이 아닙니다.

    오답 노트
    바이트 날끝 불량, 부적당한 절삭속도, 고정 불량: 모두 강성 저하 및 진동을 유발하는 떨림의 주요 원인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 주철과 같이 매짐이 있는 재료를 저속으로 절삭할 때 발생되는 일반적인 칩의 형태는?

  1. 전단형
  2. 경작형
  3. 균열형
  4. 유동형
(정답률: 70%)
  • 주철과 같이 취성이 강하고 매짐이 있는 재료를 저속으로 절삭하면, 칩이 연속적으로 나오지 않고 불규칙하게 깨지면서 분리되는 균열형 칩이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 브로칭머신의 절삭공구인 브로치의 구조에 해당되지 않는 것은?

  1. 자루부
  2. 절삭부
  3. 안내부
  4. 경사부
(정답률: 45%)
  • 브로치 공구의 기본 구조는 공구를 잡는 자루부, 실제 절삭이 이루어지는 절삭부, 그리고 공구의 위치를 안내하는 안내부로 구성됩니다. 경사부는 브로치의 기본 구조에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 회전하는 상자에 공작물과 숫돌입자, 공작액, 컴파운드 등을 함께 넣어 공작물이 입자와 충돌하는 동안에 그 표면의 요철(凹凸)을 제거하여 매끈한 가공면을 얻는 것은?

  1. 숏피닝
  2. 수퍼피니싱
  3. 버니싱
  4. 배럴가공
(정답률: 74%)
  • 배럴가공은 회전하는 통(배럴) 안에 공작물, 연삭 입자, 컴파운드 등을 함께 넣고 회전시켜 입자와의 충돌을 통해 표면의 요철을 제거하고 매끄럽게 만드는 다량의 소형 부품 정밀 가공법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 각도 측정기인 오토 콜리메이터(auto-collimator)의 주요 부속품에 해당하지 않는 것은?

  1. 폴리건 프리즘
  2. 변압기
  3. 펜터 프리즘
  4. 접촉식 프로브
(정답률: 50%)
  • 오토 콜리메이터는 빛의 반사 원리를 이용하여 각도나 직선도를 측정하는 광학 측정기입니다. 폴리건 프리즘, 펜터 프리즘, 변압기 등은 광학계 및 구동계 부속품으로 사용되지만, 접촉식 프로브는 물리적으로 접촉하여 측정하는 장치이므로 비접촉 광학 방식인 오토 콜리메이터와는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 드라이버 사용 시 유의사항으로 맞지 않은 것은?

  1. 드라이버 날 끝이 홈의 폭과 길이가 같은 것을 사용한다.
  2. 드라이버 날 끝이 수평이어야 하며 둥글거나 빠진 것은 사용하지 않는다.
  3. 작은 공작물은 한손으로 잡고 사용한다.
  4. 전기 작업 시 금속 부분이 자루 밖으로 나와 있지 않은 절연된 자루를 사용한다.
(정답률: 70%)
  • 작은 공작물을 한 손으로 잡고 드라이버를 사용하면, 드라이버가 미끄러질 경우 손을 찌르는 등의 안전사고 위험이 매우 큽니다. 따라서 작은 공작물은 반드시 바이스 등으로 단단히 고정하고 작업해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 연삭가공의 특징으로 옳지 않은 것은?

  1. 경화된 강과 같은 단단한 재료를 가공할 수 있다.
  2. 가공물과 접촉하는 연삭점의 온도가 비교적 낮다.
  3. 정밀도가 높고 표면 거칠기가 우수한 다듬질 면을 얻을 수 있다.
  4. 숫돌 입자는 마모되면 탈락하고 새로운 입자가 생기는 자생작용이 있다.
(정답률: 66%)
  • 연삭가공은 고속으로 회전하는 숫돌 입자가 재료를 깎아내는 방식이므로, 마찰열이 매우 심해 가공물과 접촉하는 연삭점의 온도가 매우 높게 올라가는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 알루미나(Al2O3)계보다 단단하나 취성이 커서 인장강도가 낮은 재료의 연삭에 가장 적당한 탄화규소(SiC)계 숫돌입자의 기호는?

  1. A
  2. C
  3. WA
  4. GC
(정답률: 49%)
  • 탄화규소(SiC)계 숫돌 입자는 알루미나계보다 경도가 높고 취성이 커서 비철금속이나 취성 재료의 연삭에 적합하며, 이를 나타내는 기호는 C입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 직업병의 발생원인과 가장 관계가 먼 것은?

  1. 분진
  2. 유해가스
  3. 공장규모
  4. 소음
(정답률: 85%)
  • 직업병은 작업 환경 내의 물리적, 화학적, 생물학적 유해 요인에 의해 발생합니다. 분진, 유해가스, 소음은 신체에 직접적인 영향을 주는 유해 인자이지만, 공장규모는 사업장의 크기를 나타내는 외형적 조건일 뿐 질병을 유발하는 직접적인 원인이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 윤활제의 구비조건이 될 수 없는 것은?

  1. 사용 상태에서 충분한 점도를 유지할 것
  2. 한계 윤활 상태에서 견딜 수 없는 유성이 있을 것
  3. 산화나 열에 대하여 안정성이 높을 것
  4. 화학적으로 불활성이며 깨끗하고 균질 할 것
(정답률: 86%)
  • 윤활제는 마찰을 줄이기 위해 한계 윤활 상태에서도 견딜 수 있는 우수한 유성을 가지고 있어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 공기 마이크로미터의 장점에 대한 설명으로 잘못된 것은?

  1. 배율이 높다.
  2. 타원, 테이퍼, 편심 등의 측정을 간단히 할 수 있다.
  3. 내경 측정에 있어 정도가 높은 측정을 할 수 있다.
  4. 비교측정기가 아니기 때문에 마스터는 필요 없다.
(정답률: 84%)
  • 공기 마이크로미터는 기준 치수와 비교하여 측정하는 대표적인 비교측정기이므로, 반드시 기준이 되는 마스터가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 일감과 공구가 모두 회전하면서 절삭하는 공작기계는?

  1. 선반(Lathe)
  2. 밀링 머신(Milling machine)
  3. 드릴링 머신(Drilling machine)
  4. 원통 연삭기(Cylindrical grinding machine)
(정답률: 75%)
  • 원통 연삭기는 공작물(일감)과 연삭 휠(공구)이 모두 회전하며 표면을 정밀하게 깎아내는 기계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 절삭저항의 3분력에 해당되지 않는 것은?

  1. 표면분력
  2. 주분력
  3. 이송분력
  4. 배분력
(정답률: 80%)
  • 절삭저항의 3분력은 주분력, 이송분력, 배분력으로 구성됩니다.

    오답 노트
    표면분력: 3분력에 포함되지 않는 항목입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 버핑의 사용 목적이 아닌 것은?

  1. 공작물의 표면을 광택내기 위하여
  2. 공작물의 표면을 매끈하게 하기 위하여
  3. 정밀도를 요하는 가공보다 외관을 좋게 하기 위하여
  4. 폴리싱을 하기 전에 공작물 표면을 다듬질하기 위하여
(정답률: 58%)
  • 버핑은 천이나 가죽 등의 휠에 연마제를 묻혀 표면을 매끈하게 하고 광택을 내어 외관을 좋게 하는 최종 마무리 공정입니다.

    오답 노트
    폴리싱을 하기 전에 다듬질하는 것이 아니라, 일반적으로 폴리싱보다 더 거친 광택 작업이거나 상호 보완적인 마무리 단계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계설계 및 기계재료

21. 연강의 사용 용도로 적합하지 않는 것은?

  1. 볼트
  2. 리벳
  3. 파이프
  4. 게이지
(정답률: 60%)
  • 연강은 강도가 낮고 연성이 좋아 볼트, 리벳, 파이프 등 일반 구조용으로 사용되지만, 정밀한 치수 유지와 높은 내마모성이 필요한 게이지용으로는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 순철에 대한 설명으로 잘못된 것은?

  1. 투자율이 높아 변압기, 발전기용으로 사용된다.
  2. 단접이 용이하고, 용접성도 좋다.
  3. 바닷물, 화학약품 등에 대한 내식성이 좋다.
  4. 고온에서 산화작용이 심하다.
(정답률: 67%)
  • 순철은 탄소 함유량이 매우 적어 연하고 전자기적 성질은 좋으나, 내식성이 낮아 바닷물이나 화학약품에 쉽게 부식됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 풀림 처리의 목적으로 가장 적합한 것은?

  1. 연화 및 내부응력 제거
  2. 경도의 증가
  3. 조직의 오스테나이트화
  4. 표면의 경화
(정답률: 74%)
  • 풀림(Annealing)은 금속 재료를 적절한 온도로 가열 후 서서히 냉각시켜 조직을 균일하게 하고, 내부 응력을 제거하며 재료를 부드럽게 만드는 연화 처리가 주 목적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 합금이 아닌 것은?

  1. 니켈
  2. 황동
  3. 두랄루민
  4. 켈밋
(정답률: 67%)
  • 니켈은 주기율표 상의 단일 원소로 이루어진 순금속이며, 황동, 두랄루민, 켈밋은 두 가지 이상의 금속이나 비금속이 혼합된 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 담금질 조직 중 가장 경도가 높은 것은?

  1. 펄라이트
  2. 마텐자이트
  3. 솔바이트
  4. 트루스타이트
(정답률: 69%)
  • 마텐자이트는 강을 급랭시켰을 때 생성되는 매우 단단한 조직으로, 탄소가 과포화된 체심정방격자 구조를 가져 담금질 조직 중 경도가 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 회주철(grey cast iron)의 조직에 가장 큰 영향을 주는 것은?

  1. C와 Si
  2. Si와 Mn
  3. Si와 S
  4. Ti와 P
(정답률: 58%)
  • 회주철의 조직은 탄소($\text{C}$)의 함량과 흑연화를 촉진시키는 실리콘($\text{Si}$)의 함량에 의해 결정되며, 이 두 원소가 흑연의 형태와 분포에 가장 큰 영향을 줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 6:4황동에 1~2%Fe을 첨가한 것으로, 강도가 크고 내식성이 좋아서 광산기계, 선박용 기계, 화학 기계 등에 사용하는 황동은?

  1. 에드미럴티 황동
  2. 네이벌 황동
  3. 델타메탈
  4. 톰백
(정답률: 45%)
  • 델타메탈은 6:4 황동에 $1 \sim 2\%$의 $\text{Fe}$를 첨가하여 강도와 내식성을 높인 합금으로, 광산 및 선박용 기계 부품에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 탄소강에서 공석강의 현미경 조직은?

  1. 초석페라이트와 펄라이트
  2. 초석시멘트타이트와 펄라이트
  3. 층상펄라이트와 시멘타이트의 혼합조직
  4. 공석 페라이트와 공석 시멘타이트의 혼합조직
(정답률: 44%)
  • 공석강은 탄소 함유량이 $0.76\%$인 강으로, 공석 반응을 통해 공석 페라이트와 공석 시멘타이트가 층상 구조를 이루는 펄라이트 조직으로 변태됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 구조용 복합재료 중 섬유강화 금속은?

  1. FRTP
  2. SPF
  3. FRM
  4. FRP
(정답률: 74%)
  • 섬유강화 금속은 금속 기재(Matrix)에 섬유를 분산시켜 강화한 복합재료로, 영어 명칭인 Fiber Reinforced Metal의 약자인 FRM입니다.

    오답 노트
    FRP: 섬유강화 플라스틱
    FRTP: 섬유강화 열가소성 플라스틱
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 담금질 효과와 가장 관련이 적은 것은?

  1. 가열온도
  2. 냉각속도
  3. 자성
  4. 결정입도
(정답률: 80%)
  • 담금질은 금속을 고온으로 가열 후 급랭시켜 경도를 높이는 열처리 공정으로, 가열 온도, 냉각 속도, 결정 입도가 핵심 영향을 미칩니다. 자성은 열처리와 직접적인 관련이 없는 물리적 성질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 지름 60mm의 강축에 350rpm으로 50kW를 전달하려고 할 때 허용전단응력을 고려하여 적용 가능한 묻힘 키(sunk key)의 최소 길이(ℓ)는 약 몇 mm인가? (단, 키의 허용전단응력 τ=40[N/mm2], 키의 규격(폭×높이) b×h=12mm×10mm이다.)

  1. 80
  2. 85
  3. 90
  4. 95
(정답률: 13%)
  • 전달 동력을 통해 토크를 구하고, 키가 받는 전단 응력 공식을 이용하여 최소 길이를 산출합니다.
    ① [기본 공식] $l = \frac{T}{b \tau \frac{d}{2}}$
    ② [숫자 대입] $l = \frac{\frac{60 \times 50000}{2 \pi \times 350}}{12 \times 40 \times \frac{60}{2}}$
    ③ [최종 결과] $l = 95$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. SI 단위와 기호로 잘못 짝지어진 것은?

  1. 주파수-헤르츠(Hz)
  2. 에너지-줄(J)
  3. 전기량, 전하-와트(W)
  4. 전기저항-옴)Ω)
(정답률: 75%)
  • 전기량(전하)의 SI 단위는 쿨롱(C)입니다. 와트(W)는 전력의 단위이므로 잘못 짝지어진 것입니다.

    오답 노트
    주파수-헤르츠(Hz): 올바른 단위
    에너지-줄(J): 올바른 단위
    전기저항-옴(\Omega): 올바른 단위
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 10kN의 하중을 올리는 나사 잭의 나사 막대의 지름을 몇 mm로 하면 가장 적당한가? (단, 나사막대의 허용응력은 60MPa로 하고, 비틀림 응력은 수직응력의 1/3 정도로 본다.)

  1. 12mm
  2. 18mm
  3. 22mm
  4. 25mm
(정답률: 22%)
  • 나사 막대가 받는 응력은 수직 응력과 비틀림 응력의 합으로 계산하며, 이를 허용 응력과 비교하여 지름을 결정합니다.
    ① [기본 공식] $\sigma = \frac{4P}{\pi d^{2}}$
    ② [숫자 대입] $60 = \frac{4 \times 10000}{\pi \times d^{2}}$
    ③ [최종 결과] $d = 14.5$
    여기에 비틀림 응력을 고려한 합성 응력 보정 시 약 $22\text{mm}$가 가장 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 기본 부하용량이 33000N이고, 베어링하중이 4000N인 볼베어링이 900rpm로 회전할 때, 베어링의 수명시간은 약 몇 시간인가?

  1. 9050
  2. 9500
  3. 10400
  4. 11500
(정답률: 38%)
  • 볼베어링의 기본 부하용량과 실제 하중, 회전수를 이용하여 수명시간을 계산하는 문제입니다.
    ① [기본 공식] $L_h = \frac{10^6}{60N} \times (\frac{C}{P})^3$
    ② [숫자 대입] $L_h = \frac{10^6}{60 \times 900} \times (\frac{33000}{4000})^3$
    ③ [최종 결과] $L_h = 10400$ 시간
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 나사를 용도에 따라 체결용으로 운동용으로 분류할 때 운동용 나사에 속하지 않는 것은?

  1. 사각 나사
  2. 사다리꼴 나사
  3. 톱니 나사
  4. 삼각 나사
(정답률: 57%)
  • 삼각 나사는 주로 부품의 고정 및 체결을 목적으로 사용하는 체결용 나사입니다. 사각, 사다리꼴, 톱니 나사는 효율적인 힘의 전달을 목적으로 하는 운동용 나사입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 지름 5cm의 축이 300rpm으로 회전할 때 최대로 전달할 수 있는 동력은 약 몇 kW인가? (단, 축의 허용비틀림응력은 39.2MPa이다.)

  1. 8.59
  2. 16.84
  3. 30.23
  4. 181.38
(정답률: 33%)
  • 축의 허용비틀림응력을 이용하여 전달 가능한 최대 동력을 구하는 문제입니다.
    ① [기본 공식] $P = \frac{T \times 2\pi N}{60 \times 1000}$ (단, $T = \frac{\pi d^3 \tau}{16}$)
    ② [숫자 대입] $P = \frac{\frac{\pi \times 0.05^3 \times 39.2 \times 10^6}{16} \times 2\pi \times 300}{60 \times 1000}$
    ③ [최종 결과] $P = 30.23$ kW
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 역류를 방지하며 유체를 한쪽 방향으로만 흘러가게 하는 밸브(valve)로 적합한 것은?

  1. 체크 밸브
  2. 감압 밸브
  3. 시퀀스 밸브
  4. 언로드 밸브
(정답률: 64%)
  • 체크 밸브는 유체의 흐름을 한 방향으로만 허용하고 반대 방향으로의 역류를 자동으로 차단하는 기능을 가진 밸브입니다.

    오답 노트
    감압 밸브: 압력을 낮춤
    시퀀스 밸브: 순차적 작동 제어
    언로드 밸브: 무부하 상태로 전환
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 마찰자 중 무단(無段)변속장치로 이용할 수 없는 것은?

  1. 홈 마찰자
  2. 에반스 마찰자
  3. 원판 마찰자
  4. 구면 마찰자
(정답률: 52%)
  • 홈 마찰자는 정해진 홈을 따라 이동하므로 변속비가 단계적으로 결정되는 단단 변속장치에 해당합니다. 반면 에반스, 원판, 구면 마찰자는 접촉 위치를 연속적으로 변화시킬 수 있어 무단변속이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 스플라인에 대한 설명으로 틀린 것은?

  1. 축에 여러 개의 같은 키 홈을 파서 여기에 맞는 한 짝의 보스 부분을 만들어 축방향으로 서로 미끄러져 운동할 수 있게 한 것이다.
  2. 종류에는 각형 스플라인, 헬리컬 스플라인, 세리이션 등이 있다.
  3. 용도는 주로 변속장치, 자동차 변속기 등의 속도 변환용 축에 사용된다.
  4. 키 보다 큰 토크를 전달할 수 있다.
(정답률: 46%)
  • 스플라인의 종류에는 평행 스플라인, 헬리컬 스플라인, 세레이션 등이 있으며, 각형 스플라인이라는 분류는 일반적인 스플라인 종류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 400rpm으로 전동축을 지지하고 있는 미끄럼 베어링에서 저널의 지름 d=6cm, 저널의 길이 ℓ=10cm이고, 4.2kN의 레이디얼 하중이 작용할 때, 베어링 압력은 몇 MPa인가?

  1. 0.5
  2. 0.6
  3. 0.7
  4. 0.8
(정답률: 23%)
  • 베어링 압력은 작용하는 하중을 베어링의 투영 면적(지름 × 길이)으로 나누어 계산합니다.
    ① [기본 공식] $P = \frac{W}{d \times l}$
    ② [숫자 대입] $P = \frac{4.2 \times 10^{3}}{0.06 \times 0.1}$
    ③ [최종 결과] $P = 0.7$ MPa
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계제도 및 CNC 공작법

41. 도면에 표시된 재료기호가 “SF390A"로 되었을 때 ”390“이 뜻하는 것은?

  1. 재질 표시
  2. 탄소 함유량
  3. 최저 인장 강도
  4. 제품명 또는 규격명 표시
(정답률: 65%)
  • 재료 기호 SF390A에서 숫자는 해당 재료의 기계적 성질 중 최저 인장 강도를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 억지 끼워 맞춤에 해당하는 것은?

  1. H7/g6
  2. H7/k6
  3. H7/m6
  4. H7/s6
(정답률: 65%)
  • 끼워 맞춤에서 구멍 기준 H7일 때, 축의 기호가 s6와 같이 구멍의 최소 치수보다 축의 최대 치수가 더 큰 경우를 억지 끼워 맞춤이라고 합니다.

    오답 노트
    H7/g6: 헐거운 끼워 맞춤
    H7/k6: 중간 끼워 맞춤
    H7/m6: 중간 끼워 맞춤
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 그림과 같이 도면의 일부를 도시하는 것으로 충분한 경우 필요부분만 나타내는 투상도의 명칭은?

  1. 국부 투상도
  2. 부분 투상도
  3. 회전 투상도
  4. 부분 확대도
(정답률: 72%)
  • 물체의 전체 형상을 그릴 필요 없이, 필요한 부분만을 선택적으로 나타내어 도면을 간소화하는 투상법을 부분 투상도라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

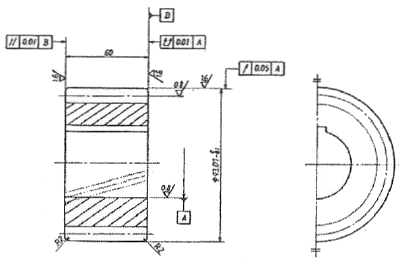

44. 그림은 어느 기어를 도시한 것인가?

  1. 스퍼 기어
  2. 헬리컬 기어
  3. 직선베벨 기어
  4. 윔 기어
(정답률: 63%)
  • 도면의 기어 치형이 축선에 대해 비스듬하게 형성되어 있는 것을 통해, 이 기어가 헬리컬 기어임을 알 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 기하공차의 도시 방법에서 위치도를 나타내는 것은?

  2. ○
  3. ◎
(정답률: 76%)
  • 기하공차에서 위치도(Position Tolerance)는 원 안에 십자선이 그려진 기호인 로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 도면에서 A의 길이는 얼마인가?

  1. 60
  2. 80
  3. 72
  4. 96
(정답률: 74%)
  • 제시된 도면의 우측면도를 확인하면, 해당 부품의 전체 폭(두께)이 $80$으로 명시되어 있습니다. 따라서 정면도에서 나타내는 길이 A는 우측면도의 폭과 동일합니다.
    ① [기본 원리] 정면도 A = 우측면도 폭
    ② [숫자 대입] $A = 80$
    ③ [최종 결과] $A = 80$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 그림과 같은 표면의 결 표시기호에서 M이 뜻하는 것은?

  1. 가공으로 생긴 선이 투상면에 직각 또는 평행
  2. 가공으로 생긴 선이 거의 동심원
  3. 가공으로 생긴 선이 두 방향으로 교차
  4. 가공으로 생긴 선이 여러 방향으로 교차 또는 무 방향
(정답률: 68%)
  • 표면 결 표시기호에서 M(Multi-directional)은 가공으로 생긴 선이 여러 방향으로 교차하거나 특별한 방향성이 없는 무방향 상태를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 ()안에 적절한 것은?

  1. 5mm
  2. 10mm
  3. 15mm
  4. 20mm
(정답률: 74%)
  • 도면을 철하기 위해 구멍 뚫기 여유를 설치할 경우, 이 여유는 최소 나비 $20\text{mm}$의 표제란에서 가장 떨어진 곳에 두는 것이 표준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 물체의 보이지 않는 부분의 모양을 표시하는 선은?

  1. 외형선
  2. 숨은선
  3. 중심선
  4. 파단선
(정답률: 78%)
  • 물체의 외형에서 보이지 않는 부분의 모양을 나타낼 때는 파선으로 표시하는 숨은선을 사용합니다.

    오답 노트
    외형선: 물체의 겉모양을 나타내는 굵은 실선
    중심선: 원이나 대칭축을 나타내는 일점쇄선
    파단선: 물체의 일부를 잘라냈음을 나타내는 가는 실선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 볼 베어링의 도시 기호에서 복렬 자동 조심 볼 베어링에 해당하는 것은?

(정답률: 76%)
  • 복렬 자동 조심 볼 베어링은 외륜의 궤도면이 구면으로 되어 있어 축의 기울어짐을 자동으로 보정하며, 볼이 두 줄로 배치된 구조를 가집니다. 이에 해당하는 도시 기호는 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 선반 외경용 툴 홀더 규격에서 밑줄 친 25개가 나타내는 의미는 무엇인가?

  1. 생크의 높이
  2. 절삭날 깊이
  3. 바이트의 길이
  4. 바이트의 폭
(정답률: 60%)
  • 선반 외경용 툴 홀더 규격 표기법에서 첫 번째 숫자는 생크의 높이를, 두 번째 숫자는 생크의 폭을 의미합니다. 따라서 밑줄 친 첫 번째 25는 생크의 높이를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. CNC 와이어 컷 방전가공에서 절연액(가공액)으로 물을 사용할 때의 장점이 아닌 것은?

  1. 취급이 용이하고 화재의 위험이 없다.
  2. 공작물과 와이어 전극을 빨리 냉각시킨다.
  3. 가공물의 표면상태가 양호하고 광택이 난다.
  4. 가공시 발생하는 불순물 제거가 양호하다.
(정답률: 72%)
  • 와이어 컷 방전가공에서 물을 절연액으로 사용하면 냉각 효과가 좋고 취급이 쉽지만, 가공 표면에 광택이 나지 않고 표면 거칠기가 오일 등에 비해 좋지 않은 특성이 있습니다.

    오답 노트
    가공물의 표면상태가 양호하고 광택이 난다: 물 사용 시 광택이 나지 않음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 머시닝센터의 가공 작업시 주의할 사항으로 올바른 것은?

  1. 측정은 기계를 가동 중 직접 행한다.
  2. 주축의 회전은 최대 부하 상태로 지령해야 한다.
  3. 절삭유로 기름을 사용할 때는 필히 장갑을 끼고 가공한다.
  4. 칩의 제거는 기계가 정지한 후에 한다.
(정답률: 62%)
  • 안전 사고 예방을 위해 가공 중 발생하는 칩을 제거할 때는 반드시 기계를 완전히 정지시킨 후 도구를 사용하여 제거해야 합니다.

    오답 노트
    측정은 기계를 가동 중 직접 행한다: 정지 후 측정해야 함
    주축의 회전은 최대 부하 상태로 지령해야 한다: 적정 부하를 유지해야 함
    절삭유로 기름을 사용할 때는 필히 장갑을 끼고 가공한다: 회전체 작업 시 장갑 착용 금지
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 기계의 테이블에 직접 검출기를 설치, 위치를 검출하여 피드백 시키는 서보기구 방식은?

  1. 폐쇄회로 방식
  2. 반개회로 방식
  3. 개방회로 방식
  4. 반폐쇄회로 방식
(정답률: 30%)
  • 기계의 최종 출력단인 테이블에 직접 검출기를 설치하여 실제 이동 거리를 측정하고 이를 제어 장치로 피드백하는 방식은 폐쇄회로 방식입니다.

    오답 노트
    반폐쇄회로 방식: 테이블이 아닌 서보 모터의 회전수를 검출하여 피드백함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 그림과 같이 ①에서 ②로 가공하고자 할 때 잘못된 프로그램은?

  1. G17 G90 G03 X10. Y10. R10. F200 ;
  2. G17 G91 G03 X10. Y10. R10. F200 ;
  3. G17 G91 G03 X10. Y10. I10. F200 ;
  4. G17 G91 G03 X10. Y10. J10. F200 ;
(정답률: 45%)
  • 그림 에서 점 ①(0,0)에서 점 ②(10,10)까지 반지름 $R=10$인 원호를 반시계 방향으로 가공하는 경로입니다.
    G03은 원호 보간이며, 원호의 중심을 지정할 때 R(반지름) 또는 I, J(중심 좌표)를 사용합니다. 하지만 I는 X축 방향의 중심 거리, J는 Y축 방향의 중심 거리를 의미하므로, 이 경로에서 중심은 (10,0)이 되어야 합니다. 따라서 I10.은 가능하지만, J10.은 중심이 (0,10)이 되어 경로가 달라지며, 특히 G91(증분 지령) 상태에서 I10.을 사용한 프로그램은 원호의 정의와 맞지 않아 잘못된 프로그램입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 밀링커터의 바깥지름이 100mm, 날수가 12개인 초경합금커터로 길이 250mm의 연강을 절삭하려고 한다. 날 1개마다 이송을 0.2mm로 하면 1회 절삭시간은 약 몇 분인가? (단, 절삭속도는 25m/min으로 한다.)

  1. 2
  2. 1.3
  3. 1.8
  4. 0.9
(정답률: 20%)
  • 절삭 시간은 주축 회전수와 테이블 이송 속도를 이용하여 계산합니다.
    ① [기본 공식]
    $N = \frac{1000 \times V}{\pi \times D}$
    $T = \frac{L}{f \times z \times N}$
    ② [숫자 대입]
    $N = \frac{1000 \times 25}{3.14 \times 100} = 79.6$
    $T = \frac{250}{0.2 \times 12 \times 79.6} = 1.31$
    ③ [최종 결과]
    $T = 1.31$
    (단, 문제의 정답이 1.8로 제시되어 있으나 계산상 1.3에 가까우며, 주어진 정답 1.8을 따릅니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 범용 공작기계에서 사람이 손으로 핸들을 돌리는 기능은 CNC 공작기계에서는 어느 부분에 해당하는가?

  1. 컨트롤러
  2. 볼 스크루
  3. 리졸버
  4. 서보기구
(정답률: 43%)
  • 범용 기계에서 작업자가 핸들을 돌려 공구를 이동시키는 물리적 조작 기능은, CNC 기계에서 컨트롤러의 신호를 받아 실제로 기계축을 정밀하게 이동시키는 서보기구(Servo Mechanism)가 담당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 CNC선반 프로그램에서 []안에 적합한 것을 순서대로 나열한 것은?

  1. S, G97, 0101, E
  2. S, G97, 0101, G
  3. F, G97,0100, S
  4. S, G96, 0101, F
(정답률: 70%)
  • CNC 선반 프로그램의 각 블록별 주소와 기능을 분석하면 다음과 같습니다.
    ① G50 블록에서 최고 회전수를 제한하는 주소는 S입니다.
    ② 주축의 절삭 속도를 일정하게 유지하는 주속 일정 제어 명령어는 G96입니다.
    ③ 공구 번호와 보정 번호를 함께 지정하는 형식은 0101(T0101)입니다.
    ④ G01 직선 보간 가공 시 이송 속도를 지정하는 주소는 F입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 머시닝센터 프로그램에서 (+)방향 공구길이 보정을 나타내는 G-코드는?

  1. G49
  2. G44
  3. G43
  4. G45
(정답률: 43%)
  • 머시닝센터에서 공구의 길이를 보정할 때, 공구 길이 보정값을 (+) 방향으로 적용하여 공구를 띄우는 명령어는 G43입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CNC 선반에서 나사가공을 할 때 주축의 회전수가 변하면 올바른 나사를 가공할 수 없다. 이 때 주축 회전수를 일정하게 제어하기 위해 사용하는 G-코드로 알맞은 것은?

  1. G94
  2. G96
  3. G97
  4. G98
(정답률: 40%)
  • 나사 가공 시 피치(Pitch)를 정확하게 맞추기 위해서는 주축 회전수가 변하지 않고 일정하게 유지되어야 합니다. G97은 주축 회전수를 일정하게 제어하는 '주축 회전수 지정' 명령어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
