기계조립산업기사 필기 기출문제복원 (2018-09-15)

기계조립산업기사 2018-09-15 필기 기출문제 해설

이 페이지는 기계조립산업기사 2018-09-15 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

기계조립산업기사
(2018-09-15 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 다음 그림과 같은 운동경로를 가질 때 사용되는 G코드는?

  1. G18 G02
  2. G18 G03
  3. G19 G02
  4. G19 G03
(정답률: 63%)
  • 그림에서 운동 경로는 $X-Z$ 평면에서 반시계 방향으로 원호 이동하고 있습니다.
    평면 선택 코드 $G18$은 $Z-X$ 평면을 의미하며, 원호 보간 코드 $G03$은 반시계 방향 가공을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 수평 보링 머신의 크기를 표시하는 기준이 아닌 것은?

  1. 주축의 지름
  2. 테이블의 크기
  3. 주축의 이동거리
  4. 테이블의 회전수
(정답률: 66%)
  • 수평 보링 머신의 크기를 결정하는 기준은 주축의 지름, 테이블의 크기, 주축의 이동거리 등이 있으며, 테이블의 회전수는 기계의 크기를 표시하는 기준에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 래핑가공 중 치수정밀도가 나쁠 때의 대책으로 적절하지 않은 것은?

  1. 속도를 낮춘다.
  2. 랩 정반을 점검한다.
  3. 랩제의 양을 줄인다.
  4. 입도가 더 큰 랩제를 사용한다.
(정답률: 56%)
  • 래핑 가공에서 치수 정밀도를 높이기 위해서는 입자가 더 작은(미세한) 랩제를 사용하여 표면 거칠기를 개선하고 정밀도를 올려야 합니다.

    오답 노트
    입도가 더 큰 랩제를 사용한다: 입자가 커지면 거칠기가 증가하여 정밀도가 떨어짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 브로칭 머신에 사용하는 절삭공구 브로치의 피치 간격을 일정하게 하지 않는 이유로 옳은 것은?

  1. 난삭재 가공
  2. 칩 처리용이
  3. 가공시간 단축
  4. 떨림 발생 방지
(정답률: 45%)
  • 브로치 공구의 피치 간격을 일정하게 하지 않고 점진적으로 변화시키는 이유는 절삭 시 발생하는 진동과 떨림을 방지하여 가공 정밀도를 높이기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 밀링머신에서 주축의 회전운동을 왕복운동으로 변환시켜 가공물의 안지름에 키 홈 등을 가공할 때 사용하는 부속장치는?

  1. 분할대
  2. 회전 테이블
  3. 슬로팅 장치
  4. 래크 절삭장치
(정답률: 64%)
  • 밀링머신에서 주축의 회전운동을 직선 왕복운동으로 변환하여, 가공물의 내경(안지름)에 키 홈이나 슬롯 등을 가공하는 장치는 슬로팅 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 초경합금을 제작할 때 사용되는 결합제는?

  1. F
  2. Cl
  3. Co
  4. CH4
(정답률: 55%)
  • 초경합금은 탄화 텅스텐($WC$) 등의 금속 탄화물 분말을 코발트($Co$)나 니켈($Ni$)과 같은 결합제를 사용하여 성형 후 소결하여 제작합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 삼침법으로 미터나사의 유효경 측정값이 다음과 같을 때 유효지름은 약 몇 mm인가?

  1. 18.53
  2. 19.46
  3. 24.53
  4. 31.46
(정답률: 22%)
  • 삼침법을 이용하여 미터나사의 유효지름을 구하는 공식과 주어진 수치를 대입하여 계산합니다.
    ① $d_{e} = M - 3d + 0.86603p$
    ② $d_{e} = 43 - 3 \times 5 + 0.86603 \times 4$
    ③ $d_{e} = 31.46$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 밀링머신에서 테이블의 백래시(back lash)제거장치 설치 위치는?

  1. 변속기어
  2. 자동 이송레버
  3. 테이블 이송나사
  4. 테이블 이송핸들
(정답률: 54%)
  • 백래시 제거 장치는 수나사와 암나사 사이의 틈새(클리어런스)를 조정하여 유격을 없애는 장치이므로, 실제 이송이 일어나는 테이블 이송나사에 설치됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 보통 선반의 심압대 대신 여러 개의 공구를 방사상으로 설치하여 공정 순서대로 공구를 차례로 사용하여 간단한 부품을 대량생산할 때 사용되는 선반은?

  1. 공구선반
  2. 모방선반
  3. 차륜선반
  4. 터릿선반
(정답률: 52%)
  • 심압대 대신 여러 개의 공구를 방사상으로 배치한 터릿(Turret)을 사용하여, 공정 순서에 따라 공구를 교체하며 간단한 부품을 대량생산하는 선반입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

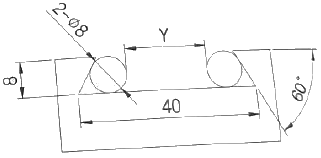

10. 다음 그림에서 Y는 약 몇 mm인가? (단, tan60°=1.7321, tan30°=0.5744, 그림의 치수단위는 mm이다.)

  1. 20.14
  2. 15.07
  3. 29.07
  4. 18.14
(정답률: 24%)
  • 삼각형의 탄젠트 함수를 이용하여 $X$ 값을 먼저 구한 뒤, 전체 길이에서 $X$와 원의 지름 등을 제외하여 $Y$를 산출합니다.
    ① [기본 공식] $X = \frac{4}{\tan 30^{\circ}}, Y = 40 - (X + 4 + 4)$
    ② [숫자 대입] $X = \frac{4}{0.5744} = 6.96, Y = 40 - (6.96 + 8)$
    ③ [최종 결과] $Y = 18.14$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 구성인선(built-up edge)의 발생을 방지하는 대책으로 옳은 것은?

  1. 절삭 깊이를 깊게 한다.
  2. 바이트의 윗면 경사각을 작게 한다.
  3. 절삭속도를 높이고, 절삭유를 사용한다.
  4. 피가공물과 친화력이 많은 공구 재료를 선택한다.
(정답률: 58%)
  • 구성인선(built-up edge)은 공구 끝단에 칩이 달라붙는 현상으로, 이를 방지하기 위해 절삭속도를 높여 마찰열을 조절하고 절삭유를 사용하여 윤활 작용을 돕는 것이 효과적입니다.

    오답 노트
    절삭 깊이: 깊게 하는 것이 아니라 낮춰야 함
    윗면 경사각: 작게 하는 것이 아니라 크게 해야 함
    공구 재료: 친화력이 많은 것이 아니라 낮은 재료를 선택해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 수준기에서 1눈금의 길이를 2mm로 하고, 1눈금이 각동 5“(초)를 나타내는 기포관의 곡률반경은?

  1. 7.26m
  2. 8.23m
  3. 72.6m
  4. 82.5m
(정답률: 20%)
  • 기포관의 곡률반경은 눈금의 길이와 각도 변화량의 관계를 이용하여 계산합니다.
    ① [기본 공식] $R = \frac{l}{\theta}$ (여기서 $\theta$는 라디안 단위)
    ② [숫자 대입] $R = \frac{2}{\frac{5}{3600} \times 2 \times 3.14159}$
    ③ [최종 결과] $R = 82.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 안전ㆍ보건표지의 색채와 사용예의 연결이 틀린 것은?

  1. 노란색:비상구 및 피난소
  2. 흰색:파란색 또는 녹색에 대한 보조색
  3. 빨간색:정지신호, 소화설비 및 그 장소
  4. 파란색:특정 행위의 지시 및 사실의 고지
(정답률: 56%)
  • 안전보건표지에서 비상구 및 피난소는 초록색을 사용해야 합니다. 노란색은 주의 표지에 사용됩니다.

    오답 노트
    흰색: 보조색으로 사용
    빨간색: 정지, 소화설비 등 금지 및 경고
    파란색: 지시 및 고지
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 직립 드릴링 머신에서 경사면이나 뾰족한 부분에 드릴링을 할 경우 적절한 방법은?

  1. 드릴의 이송을 빠르게 하여 드릴링 한다.
  2. 공작물 아래에 나무판을 대고 드릴링 한다.
  3. 엔드밀, 센터드릴을 이용하여 드릴링 위치에 자리파기를 하고 드릴링 한다.
  4. 드릴의 선단각이 180° 이상인 플랫 드릴(flat drill)을 이용하여 드릴링 한다.
(정답률: 49%)
  • 경사면이나 뾰족한 부분에 바로 드릴링을 하면 드릴 날이 미끄러지거나 위치가 어긋날 수 있습니다. 따라서 엔드밀이나 센터드릴을 사용하여 드릴링 위치에 미리 자리파기를 한 후 가공하는 것이 가장 적절한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 게이지 블록의 취급 시 주의사항으로 틀린 것은?

  1. 먼지가 적고 건조한 실내에서 사용할 것
  2. 사용한 뒤에는 세척하여 염수를 발라둘 것
  3. 측정면은 깨끗한 천이나 가죽으로 잘 닦을 것
  4. 목재 테이블이나 천 또는 가죽 위에서 사용할 것
(정답률: 54%)
  • 게이지 블록은 정밀 측정 도구이므로 부식 방지가 매우 중요합니다. 염수는 소금물이므로 바를 경우 녹이 발생하여 정밀도가 파괴됩니다. 따라서 세척 후에는 염수가 아닌 방청유를 발라 보관해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 연삭숫돌의 원통도 불량에 대한 주된 원인과 대책이 옳게 짝지어진 것은?

  1. 연삭숫돌의 눈 메움:연삭숫돌의 교체
  2. 연삭숫돌의 흔들림:센터 구멍의 홈 조절
  3. 연삭숫돌의 입도가 거침:굵은 입도의 연삭숫돌 사용
  4. 테이블 운동의 정도 불량:정도검사, 수리, 미끄럼 면의 윤활을 양호하게 할 것
(정답률: 39%)
  • 연삭숫돌의 원통도 불량은 주로 테이블 운동의 정도가 불량할 때 발생하며, 이를 해결하기 위해 정도 검사와 수리, 미끄럼 면의 윤활 상태를 양호하게 유지해야 합니다.

    오답 노트
    연삭숫돌의 눈 메움, 흔들림: 원통도 불량이 아닌 떨림 결함의 원인
    연삭숫돌의 입도가 거침: 다듬질 면의 거칠기가 거칠 때의 원인
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 선반용 부속품 및 부속장치에 대한 설명이 틀린 것은?

  1. 단동척은 편심, 불규칙한 가공물을 고정할 때 사용한다.
  2. 방진구는 주축의 회전력을 가공물에 전달하기 위하여 사용한다.
  3. 면판은 척에 고정할 수 없는 불규칙하거나 대형의 가공물 또는 복잡한 가공물을 고정할 때 사용한다.
  4. 콜릿척은 지름이 작은 가공물이나, 각 봉재를 가공할 때 사용되며 터릿선반이나 자동선반에 주로 사용한다.
(정답률: 55%)
  • 방진구는 이름 그대로 가공 작업 중에 발생하는 진동을 방지하고 완화하기 위해 사용하는 장치입니다. 주축의 회전력을 전달하는 것이 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 한계 게이지의 종류에 해당되지 않는 것은?

  1. 봉 게이지
  2. 스냅 게이지
  3. 틈새 게이지
  4. 플러그 게이지
(정답률: 43%)
  • 한계 게이지는 제품의 치수가 허용 최대 치수와 최소 치수라는 두 한도 내에 들어오는지를 검사하는 게이지입니다. 틈새 게이지는 두 한도를 동시에 검사하는 것이 아니라 특정 틈새의 크기만을 확인하므로 한계 게이지에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 센터리스 연삭의 특징으로 틀린 것은?

  1. 연삭 여유가 작아도 된다.
  2. 가늘고 긴 가공물의 연삭에 부적합하다.
  3. 긴 홈이 있는 가공물의 연삭을 불가능하다.
  4. 연삭숫돌의 폭이 크므로 연삭숫돌 지름의 마멸이 적다.
(정답률: 51%)
  • 센터리스 연삭은 공작물을 척이나 센터로 지지하지 않고 롤로 지지하여 가공하는 방식이므로, 가늘고 긴 가공물을 연삭하는 데 매우 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 일반적으로 요구되는 절삭공구의 조건으로 적합하지 않은 것은?

  1. 강인성
  2. 고마찰성
  3. 고온경도
  4. 내마모성
(정답률: 61%)
  • 절삭공구는 마찰성이 낮아야 구성인선 발생을 억제하고 공구 수명을 늘릴 수 있으므로, 고마찰성이 아닌 내마찰성이 요구됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계설계 및 기계재료

21. 니켈에 대한 설명으로 틀린 것은?

  1. 면심입방격자이다.
  2. 상온에서 강자성체이다.
  3. 냉간가공 및 열간가공이 불가능하다.
  4. 내식성이 좋아 대기 중에서 부식이 잘 일어나지 않는다.
(정답률: 52%)
  • 니켈은 전성과 연성이 매우 커서 철과 마찬가지로 단조와 단접이 가능하며, 이에 따라 냉간가공 및 열간가공이 모두 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 전연성이 좋고 색깔도 아름답기 때문에 장식용 금속잡화, 악기 등에 사용되고, 특히 납(Pb)을 첨가한 것은 금색에 매우 가까우므로 박(foil)으로 압연하여 금박의 대용으로 사용되는 것은?

  1. 95% Cu - 5% Sn 합금
  2. 80% Cu - 20% Zn 합금
  3. 60% Cu - 40% Sn 합금
  4. 50% Cu - 50% Zn 합금
(정답률: 49%)
  • 설명하는 재료는 톰백(Tombac)으로, 구리(Cu)에 아연(Zn)을 $5\sim20\%$ 첨가한 합금입니다. 황금색과 유사한 색상을 띠어 장식품이나 금박 대용으로 널리 사용됩니다.

    오답 노트
    80% Cu - 20% Zn 합금: 톰백(Tombac)에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 탄소강에 존재하는 원소 중에서 강도를 증가시키고 고온에서의 소성가공성을 좋게 하며 주조성과 담금질 효과를 향상시키는 원소는?

  1. Cr
  2. Mn
  3. P
  4. S
(정답률: 42%)
  • 망간($Mn$)은 강도를 증가시키고 고온 소성가공성, 주조성, 담금질 효과를 향상시키는 대표적인 합금 원소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 유리 섬유 강화 플라스틱은?

  1. CFRP
  2. MFRP
  3. GFRP
  4. FRTP
(정답률: 44%)
  • 유리 섬유 강화 플라스틱은 Glass Fiber Reinforced Plastic의 약자인 GFRP입니다.

    오답 노트
    CFRP: 탄소 섬유 강화 플라스틱
    FRTP: 섬유 강화 열가소성 플라스틱
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 스프링강이 갖추어야 할 특성으로 틀린 것은?

  1. 탄성한도가 커야 한다.
  2. 충격 및 피로에 대한 저항성이 커야 한다.
  3. 마텐자이트 조직으로 구성되어 있어야 한다.
  4. 사용 중에 영구변형을 일으키지 않아야 한다.
(정답률: 60%)
  • 스프링강은 높은 탄성한도와 피로 저항성을 가져야 하며, 사용 중 영구변형이 없어야 합니다. 하지만 마텐자이트 조직은 경도는 높으나 취성이 강해 충격에 약하므로, 일반적으로는 템퍼링을 거친 소르바이트 조직 등이 적합하며 반드시 마텐자이트 조직으로만 구성되어야 하는 것은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. Fe에 C가 고용되어 α-Fe가 될 때 고용체의 형태는?

  1. 침입형 고용체
  2. 치환형 고용체
  3. 고정형 고용체
  4. 편석 고용체
(정답률: 39%)
  • 철($Fe$) 원자에 비해 크기가 매우 작은 탄소($C$) 원자가 철의 결정 격자 사이의 빈 공간(침입형 자리)에 들어가 고용되므로 침입형 고용체가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 탄소강에서 탄소 함량의 증가에 따라 증가하는 것은?

  1. 비중
  2. 열전도도
  3. 전기저항
  4. 열팽창계수
(정답률: 35%)
  • 탄소강에서 탄소 함량이 증가하면 결정 격자 내의 불순물 농도가 높아져 전자의 이동을 방해하므로 전기저항이 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 담금질한 강에 A1변태점 이하의 열을 가하여 인성을 부여하는 열처리는?

  1. 뜨임
  2. 질화법
  3. 침탄법
  4. 노멀라이징
(정답률: 47%)
  • 담금질(Quenching) 후 $A_{1}$ 변태점 이하의 온도로 다시 가열하는 뜨임(Tempering) 처리를 통해 내부 응력을 제거하고 인성을 부여하여 취성을 줄여줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 비정질 합금의 일반적인 특징이 아닌 것은?

  1. 전기저항이 크다.
  2. 결정이방성이 없다.
  3. 가공경화를 일으키지 않는다.
  4. 구조적으로 장거리 규칙성이 있다.
(정답률: 31%)
  • 비정질 합금은 원자 배열에 규칙성이 없는 무정형 구조이므로, 결정 구조를 가진 일반 합금과 달리 장거리 규칙성이 존재하지 않는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 일반적인 플라스틱 재료의 성질과 강의 성질을 비교한 것 중 옳지 않은 것은?

  1. 강에 비해 가볍다.
  2. 강에 비해 성형성이 우수하다.
  3. 강에 비해 인장강도가 매우 크다.
  4. 강에 비해 열에 대한 저항성이 낮다.
(정답률: 63%)
  • 플라스틱은 강(Steel)에 비해 밀도가 낮아 가볍고 성형성이 좋으며 열에 약한 특성이 있지만, 인장강도는 강보다 훨씬 낮습니다.

    오답 노트
    강에 비해 인장강도가 매우 크다: 플라스틱은 강보다 강도가 현저히 낮음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 직사각형 단면의 판을 축방향으로 원추형으로 감아올려 사용하는 것으로 주로 압축용으로 쓰이는 스프링은?

  1. 링 스프링
  2. 토션 바
  3. 벌류트 스프링
  4. 접시 스프링
(정답률: 32%)
  • 직사각형 단면의 판을 원추형으로 감아올려 제작하며, 주로 강한 압축 하중을 견디는 용도로 사용되는 스프링은 벌류트 스프링입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 나사 프레스에서 나사는 압축강도가 500N/mm2재료로 만들었으며, 여기에 최대 3kN의 압축하중이 작용한다. 안전계수를 9 이상으로 할 때 나사 골지름은 약 몇 mm이상이어야 하는가?

  1. 8.3
  2. 10.4
  3. 12.8
  4. 14.5
(정답률: 10%)
  • 허용 응력을 적용하여 나사의 최소 골지름을 산출합니다. 안전계수를 고려한 허용 압축응력을 먼저 구한 뒤 단면적을 계산합니다.
    ① [기본 공식] $d = \sqrt{\frac{4 \times P \times S}{\pi \times \sigma}}$ (d: 골지름, P: 하중, S: 안전계수, $\sigma$: 압축강도)
    ② [숫자 대입] $d = \sqrt{\frac{4 \times 3000 \times 9}{\pi \times 500}}$
    ③ [최종 결과] $d = 8.3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 밴드 브레이크의 긴장측 장력 7.99kN, 밴드 두께 2mm, 허용인장응력 78.48MPa일 때, 밴드의 폭은 약 몇 mm이상이어야 하는가? (단, 이음 효율은 100%로 한다.)

  1. 43
  2. 51
  3. 60
  4. 71
(정답률: 29%)
  • 밴드의 인장 응력 공식을 이용하여 최소 폭을 계산합니다.
    ① [기본 공식] $b = \frac{T}{t \times \sigma}$ (b: 폭, T: 장력, t: 두께, $\sigma$: 허용인장응력)
    ② [숫자 대입] $b = \frac{7990}{2 \times 78.48}$
    ③ [최종 결과] $b = 50.9$
    따라서 밴드의 폭은 약 51mm 이상이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 평벨트와 비교하여 V벨트 전동장치가 가진 특징으로 옳지 않은 것은?

  1. 접촉 면적이 넓으므로 큰 동력을 전달할 수 있다.
  2. 미끄럼이 적고 속도비를 크게 할 수 있다.
  3. 운전이 조용하고 충격 흡수 능력이 크다.
  4. 바로걸기와 엇걸기 두 적용할 수 있다.
(정답률: 49%)
  • V벨트는 벨트의 단면이 V자형으로 풀리에 끼워지므로 엇걸기 설치가 불가능하며 오직 바로걸기만 가능합니다.

    오답 노트
    접촉 면적이 넓음: V자 홈에 의한 쐐기 작용으로 마찰력이 커져 큰 동력 전달 가능
    미끄럼 적음: 쐐기 작용으로 인해 평벨트보다 미끄럼이 적고 속도비가 큼
    운전 조용: 고무 재질의 특성상 충격 흡수 능력이 좋고 소음이 적음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 공작기계의 주축 등에 사용하며 주로 비틀림을 받는 축으로 형상과 치수가 정밀하고 변형이 적으며 축의 지름에 비해 길이가 짧은 축을 의미하는 것은?

  1. 스핀들
  2. 유니버설 조인트
  3. 전동축
  4. 플렉시블 축
(정답률: 41%)
  • 스핀들은 공작기계의 주축으로 사용되며, 지름에 비해 길이가 짧고 정밀도가 높으며 주로 비틀림 하중을 받는 축을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 147kN의 인장하중을 받는 강판이 양쪽 덮개판 리벳 이음으로 연결되어 있다. 리벨의 지름이 13mm라면 리벳의 수는 몇 개 이상을 사용하면 좋은가? (단, 리벳의 허용전단응력은 50MPa이고, 양쪽 덮개판 이음에 따른 전단면 계수는 1.8로 한다.)

  1. 13개
  2. 11개
  3. 9개
  4. 7개
(정답률: 16%)
  • 리벳의 전단 응력 공식을 이용하여 필요한 리벳의 개수를 산출합니다. 전단면 계수가 주어졌으므로 이를 반영하여 계산합니다.
    ① [기본 공식] $n = \frac{P}{\tau \times A \times k}$ (n: 리벳 수, P: 하중, $\tau$: 허용전단응력, A: 리벳 단면적, k: 전단면 계수)
    ② [숫자 대입] $n = \frac{147000}{50 \times \frac{\pi \times 13^2}{4} \times 1.8}$
    ③ [최종 결과] $n = 12.8$
    따라서 리벳의 수는 13개 이상이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 키 홈이나 축의 지름이 급격히 변화하는 부분에서 응력 분포가 불규칙하고 주위의 평균 응력보다 훨씬 큰 응력이 발생하는 것을 무엇이라고 하는가?

  1. 피로 파괴
  2. 응력 집중
  3. 가공 경화
  4. 크리프
(정답률: 55%)
  • 구조물의 형상이 급격히 변하는 부분(키 홈, 단차 등)에서 응력이 국부적으로 집중되어 평균 응력보다 매우 큰 응력이 발생하는 현상을 응력 집중이라고 합니다.

    오답 노트
    피로 파괴: 반복 하중에 의해 파괴되는 현상
    가공 경화: 소성 변형으로 인해 재료가 단단해지는 현상
    크리프: 고온에서 일정 하중을 받을 때 시간이 지남에 따라 변형이 증가하는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 한 변이 50mm인 정사각형 단면의 봉에 3t 질량을 가진 물체에 의하여 중력방향으로 인장하중이 작용할 때 발생하는 인장응력은 약 몇 N/cm2인가?

  1. 117.7
  2. 141.4
  3. 1177
  4. 1414
(정답률: 20%)
  • 인장응력 $\sigma$는 작용하는 하중 $F$를 단면적 $A$로 나누어 구합니다. 하중 $F$는 질량 $m$에 중력가속도 $g$를 곱한 값입니다.
    ① [기본 공식] $\sigma = \frac{m \times g}{A}$
    ② [숫자 대입] $\sigma = \frac{3 \times 10^3 \times 9.81}{5 \times 5}$ (단위 변환: $50\text{mm} = 5\text{cm}$)
    ③ [최종 결과] $\sigma = 1177$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 원통 롤러 베어링 N206이 500rpm으로 1800N의 하중을 받을 때 이 베어링의 수명은 약 몇 시간인가? (단, 이 베어링의 기본 동정격하중은 14500N, 하중계수는 1.5로 한다.)

  1. 8422
  2. 9041
  3. 9672
  4. 10422
(정답률: 26%)
  • 베어링의 수명 시간 $L_h$는 기본 동정격하중 $C$와 작용 하중 $P$, 하중계수 $f$, 회전수 $n$을 이용하여 계산합니다.
    ① [기본 공식] $L_h = \frac{10^6}{60n} \times (\frac{C}{f \times P})^{10/3}$ (원통 롤러 베어링의 경우 지수 $10/3$ 적용)
    ② [숫자 대입] $L_h = \frac{10^6}{60 \times 500} \times (\frac{14500}{1.5 \times 1800})^{10/3}$
    ③ [최종 결과] $L_h = 9041$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 기어의 피치원의 지름을 D, 원주피치를 P라면 기어의 잇수(Z)를 구하는 공식은?

(정답률: 34%)
  • 기어의 잇수 $Z$는 피치원 둘레($\pi D$)를 원주피치 $P$로 나눈 값과 같습니다.
    따라서 정답은 즉, $\frac{\pi D}{P}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계제도 및 CNC 공작법

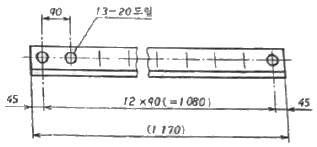

41. 다음 그림에서 치수 “90”이 의미하는 것은?

  1. 구멍의 전체 수량
  2. 구멍의 피치
  3. 구멍의 지름
  4. 구멍의 등급
(정답률: 59%)
  • 도면의 치수 표기 $12 \times 90 (= 1080)$에서 $12$는 간격의 수, $90$은 구멍과 구멍 사이의 일정한 간격인 피치, $1080$은 전체 거리를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 화살표 방향을 정면으로 하여 3각법으로 투상하였을 때 가장 적합한 것은?

(정답률: 60%)
  • 제시된 화살표 방향을 정면으로 하여 3각법 투상을 수행하면, 정면도에서는 L자형 단면과 경사면이 보이고 평면도와 우측면도가 이에 대응하여 배치된 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

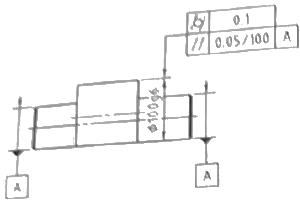

43. 다음 기하공차 기호에 대한 설명으로 틀린 것은?

  1. 기하공자 값 0.1mm는 원통도 기하공차가 적용된다.
  2. 평행도 기하공차 데이텀 A는 양쪽 작은 원통 부위의 공통되는 축 직선을 말한다.
  3. 지정길이 100mm에 대한 평행도 공차 값은 0.05mm이다.
  4. 적용하는 형상은 2개의 기하공차 중 한 개만 만족하면 된다.
(정답률: 49%)
  • 도면에 표시된 기하공차는 해당 부품이 만족해야 할 필수 조건입니다. 따라서 원통도 $0.1\text{mm}$와 데이텀 $\text{A}$에 대한 평행도 $0.05/100$ 공차를 모두 동시에 만족해야 하며, 한 개만 만족해도 된다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

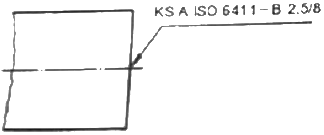

44. 축을 가공하기 위한 센터구멍의 도시 방법 중 그림과 같은 도시 기호의 의미는?

  1. 센터구멍이 반드시 필요하며 센터구멍의 호칭지름은 2.5mm, 카운터 싱크 구멍지름은 8mm이다.
  2. 센터구멍은 남아 있어도 좋으며, 센터구멍이 있을 경우 센터 구멍의 호칭지름은 2.5mm, 카운터 싱크 구멍지름은 8mm이다.
  3. 센터구멍이 반드시 필요하며 카운터 싱크 구멍지름은 2.5mm, 센터구멍의 호칭지름은 8mm이다.
  4. 센터구멍은 남아 있어도 좋으며, 센터구멍이 있을 경우 카운터 싱크 구멍지름은 2.5mm, 센터구멍의 호칭지름은 8mm이다.
(정답률: 34%)
  • 센터구멍 도시 기호 $\text{KS A ISO 6411 - B 2.5/8}$에서 $\text{B}$는 센터구멍이 남아 있어도 좋음을 의미하며, $\text{2.5}$는 센터구멍의 호칭지름, $\text{8}$은 카운터 싱크 구멍지름을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 헐거운 끼워맞춤에 해당하는 것은?

  1. H7/k6
  2. H7/m6
  3. H7/n6
  4. H7/g6
(정답률: 49%)
  • 끼워맞춤 공차에서 구멍의 기본 공차역 $\text{H}$와 축의 기본 공차역 $\text{g}$의 조합인 $\text{H7/g6}$는 항상 틈새가 발생하는 헐거운 끼워맞춤에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 그림과 같이 나사 표시가 있을 때, 옳은 설명은?

  1. 볼나사 호칭 지름 10인치
  2. 둥근나사 호칭 지름 10mm
  3. 미터 사다리꼴 나사 호칭 지름 10mm
  4. 관용 테이퍼 수나사 호칭 지름 10mm
(정답률: 52%)
  • 그림 의 $Tr 10 \times 2$ 표기에서 $Tr$은 미터 사다리꼴 나사(Metric Trapezoidal Thread)를 의미하며, 숫자 $10$은 호칭 지름 $10\text{mm}$를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 그림과 같은 등각 투상도에서 화살표 방향을 정면도로 할 때 이에 대한 저면도로 가장 적합한 것은?

(정답률: 45%)
  • 제시된 등각 투상도 에서 화살표 방향을 정면으로 보았을 때, 바닥면에서 위로 올려다본 저면도는 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 핸들이나 바퀴 등의 암 및 리브, 훅, 축, 구조물의 부재 등에 대해 절단한 곳의 전, 후를 끊어서 그 사이에 회전도시 단면도를 그릴 때 단면 외형을 나타내는 선은 어떤 선으로 나타내야 하는가?

  1. 굵은 실선
  2. 가는 실선
  3. 굵은 1점 쇄선
  4. 가는 2점 쇄선
(정답률: 32%)
  • 회전도시 단면도에서 단면의 외형을 나타내는 선은 물체의 외형선과 동일하게 굵은 실선으로 그려야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 가공 방법의 약호에 대한 설명 중 옳지 않은 것은?

  1. FB:브러싱
  2. GH:호닝가공
  3. BR:래핑
  4. CD:다이캐스팅
(정답률: 39%)
  • 가공 방법 약호에서 BR은 브러싱(Brushing)을 의미하며, 래핑(Lapping)의 약호가 아닙니다.

    오답 노트
    FB: 브러싱(잘못된 표기), GH: 호닝가공, CD: 다이캐스팅
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 배관의 간략 도시에 있어서 다음 중 가는 파선으로 나타내는 항목이 아닌 것은?

  1. 바닥
  2. 벽
  3. 도급 계약의 경계
  4. 구멍(뚫린 구멍)
(정답률: 28%)
  • 배관 도면에서 바닥, 벽, 구멍 등은 가는 파선으로 표시하지만, 도급 계약의 경계는 일반적으로 다른 선 종류를 사용하여 구분합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 CNC기계에 사용되는 좌표계로 가장 거리가 먼 것은?

  1. 구역 좌표계
  2. 기계 좌표계
  3. 보정 좌표계
  4. 공작물 좌표계
(정답률: 29%)
  • CNC 기계에서는 기계 좌표계, 공작물 좌표계, 구역 좌표계 등을 사용하여 위치를 제어하지만, 보정 좌표계라는 명칭의 독립된 좌표계 체계는 사용하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. CNC선반에서 직경이 ø50mm 부위는 -Z 방향으로 절삭하려고 한다. 이 때 적합한 주축회전수 직령은? (단, 재료의 절삭속도 V=120m/min, 이동속도 F0.2mm/rev이다.)

  1. G96 S764 ;
  2. G96 S1200 ;
  3. G97 S764 ;
  4. G97 S1200 ;
(정답률: 30%)
  • 지름에 상관없이 주축 회전수를 일정하게 유지하는 G97 기능을 사용하며, 절삭 속도 공식을 통해 회전수를 계산합니다.
    ① [기본 공식] $N = \frac{1000V}{\pi D}$
    ② [숫자 대입] $N = \frac{1000 \times 120}{3.14 \times 50}$
    ③ [최종 결과] $N = 764.33$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 머시닝센터 가공 프로그램에 사용되는 준비기능 가운데 카운터 보링 기능에 해당하는 G 코드는?

  1. G81
  2. G82
  3. G83
  4. G84
(정답률: 35%)
  • 머시닝센터의 고정 사이클 기능 중 G82는 카운터 보링(Counter Boring) 사이클로, 구멍 바닥면에서 일정 시간 정지 후 가공하는 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 서보모터에서 위치 및 속도를 검출하여 피드백(feed back)하지 않는 제어방식은?

  1. 개방회로 방식
  2. 폐쇄회로 방식
  3. 반폐쇄회로 방식
  4. 복합회로 서보방식
(정답률: 41%)
  • 제어 대상의 출력 상태(위치, 속도 등)를 검출하여 입력 측으로 되돌려 보내는 피드백 과정이 없는 제어 방식을 개방회로 방식이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 날당 이송량이 0.05mm/tooth인 2날 엔드밀의 이송속도는 몇 mm/min인가? (단, 회전수 800rpm, 절삭속도 34m/min이다.)

  1. 34
  2. 40
  3. 68
  4. 80
(정답률: 27%)
  • 엔드밀의 이송속도는 주축 회전수, 날 수, 날당 이송량의 곱으로 계산합니다.
    ① [기본 공식] $F = Z \times n \times f$ (이송속도 = 날 수 $\times$ 회전수 $\times$ 날당 이송량)
    ② [숫자 대입] $F = 2 \times 800 \times 0.05$
    ③ [최종 결과] $F = 80$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. CNC준비기능 중 급속 이송(rapid override)과 관련이 없는 것은?

  1. G00
  2. G01
  3. G28
  4. G30
(정답률: 44%)
  • G01은 지정된 피드값에 따라 이동하는 절삭이송(직선보간) 기능으로, 급속 이송과는 무관합니다.

    오답 노트
    G00: 급속 이송
    G28: 자동 원점 복귀(급속 이송)
    G30: 제2 원점 지령(급속 이송)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 기계안전에 대한 설명으로 옳지 않은 것은?

  1. 바이트의 자루는 가능한 굵은 것을 사용한다.
  2. CNC선반 공작물은 무게중심을 맞춰야 안전하다.
  3. 절삭 중이나 회전 중에는 공작물을 측정하지 않는다.
  4. 드릴은 Chip의 배출이 어려우므로, 가능한 절삭속도를 빠르게 해야 한다.
(정답률: 58%)
  • 드릴 가공 시 칩 배출이 어려우면 가공 부하가 증가하고 공구가 파손될 수 있으므로, 무조건 절삭속도를 빠르게 하기보다는 적절한 속도 조절과 칩 배출 관리가 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. CNC 방전전극용 재료의 구비조건으로 틀린 것은?

  1. 전기 저항값이 낮고 전기 전도도가 클 것
  2. 융점이 낮아 방전 시 소모가 적을 것
  3. 방전 가공성이 우수할 것
  4. 성형이 용이할 것
(정답률: 28%)
  • 방전전극 재료는 방전 시 발생하는 고열에 견뎌야 하므로, 전극 소모를 줄이기 위해서는 융점이 높아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. CNC선반에서 G98 기능과 관련된 단위는?

  1. mm/min
  2. mm/rev
  3. deg/min
  4. rpm
(정답률: 39%)
  • G98은 1분 동안 이동하는 이송 양을 지정하는 분당 이송 방식이므로 단위는 mm/min을 사용합니다.

    오답 노트
    mm/rev: G99(회전당 이송)의 단위
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 공구의 크레이터 마모와 관련이 있는 부분은?

  1. 생크
  2. 인선
  3. 경사면
  4. 여유면
(정답률: 45%)
  • 크레이터 마모는 공구의 경사면에서 칩과 공구 사이의 화학적 반응 및 확산으로 인해 오목하게 파이는 현상을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

목록 다음회차 >
