1. 표준 평기어에서 피치원지름이 600㎜, 모듈이 10인 경우 기어의 잇수는 몇 개인가?

  1. 50
  2. 60
  3. 100
  4. 120
(정답률: 92%)
  • 피치원지름은 모듈과 잇수의 곱으로 계산합니다.
    ① [기본 공식] $d = m \times Z$
    ② [숫자 대입] $600 = 10 \times Z$
    ③ [최종 결과] $Z = 60$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 금속재료 중 고유저항이 가장 작은 것은 어느 것인가?

  1. 은(Ag)
  2. 구리(Cu)
  3. 금(Au)
  4. 알루미늄(Al)
(정답률: 41%)
  • 고유저항이란 단위 길이와 단위 면적을 가진 도체의 전기저항을 의미하며, 금속 재료 중 은(Ag)이 가장 낮은 고유저항 값을 가집니다.
    전도성 순서: 은(Ag) > 구리(Cu) > 금(Au) > 알루미늄(Al)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 너비가 5㎜ 이고 단면의 높이가 8㎜, 길이가 40㎜인 키에 작용하는 전단력은? (단, 키의 허용전단응력은 2MPa 이다.)

  1. 200 N
  2. 400 N
  3. 800 N
  4. 4000 N
(정답률: 43%)
  • 키에 작용하는 전단력은 허용전단응력과 전단 단면적의 곱으로 계산합니다.
    ① [기본 공식] $P = \tau \times A$ 전단력 = 허용전단응력 × 단면적
    ② [숫자 대입] $P = 2 \times (5 \times 40)$
    ③ [최종 결과] $P = 400$ N
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 6각의 대각선거리보다 큰 지름의 자리면이 달린 너트로서 볼트 구멍이 클 때, 접촉면을 거칠게 다듬질 했을 때 또는 큰 면압을 피하려고 할 때 쓰이는 너트(Nut)는?

  1. 둥근 너트
  2. 플랜지 너트
  3. 아이 너트
  4. 홈붙이 너트
(정답률: 51%)
  • 플랜지 너트는 너트 바닥면에 둥근 테(플랜지)가 붙어 있어 와셔 역할을 겸하며, 접촉 면적을 넓혀 면압을 줄이거나 볼트 구멍이 클 때 사용합니다.

    오답 노트
    둥근 너트: 외형이 원통형인 너트
    아이 너트: 끝에 핀이나 끈을 통하는 고리가 달린 너트
    홈붙이 너트: 분할 핀을 꽂아 풀림을 방지하는 너트
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 강도와 경도를 높이는 열처리 방법은?

  1. 뜨임
  2. 담금질
  3. 풀림
  4. 불림
(정답률: 85%)
  • 재료의 강도와 경도를 높이기 위해 고온으로 가열 후 급냉시키는 열처리 방법은 담금질(Quenching)입니다.

    오답 노트
    뜨임: 담금질 후 응력 제거 및 조직 안정화
    불림: 표준 상태로 만들기 위한 공냉 처리
    풀림: 내부 조직 균질화 및 응력 제거를 위한 노냉 처리
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 체인전동의 특성 중 틀린 것은?

  1. 정확한 속도비를 얻을 수 있다.
  2. 벨트에 의해 소음과 진동이 심하다.
  3. 2축이 평행한 경우에만 전동이 가능하다.
  4. 축간 거리는 10~15m가 적합하다.
(정답률: 46%)
  • 체인 전동은 보통 축간거리가 $4\text{m}$이하인 짧은 거리에서 동력을 전달하는 데 적합한 장치입니다.

    오답 노트
    벨트에 의해 소음과 진동이 심하다는 설명은 체인 전동의 특성이 아니며, 체인 전동 자체는 큰 소음을 내는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 테이터핀에 대한 설명으로 옳은 것은?

  1. 보통 1/50의 테이퍼를 가지며 호칭지름은 작은 쪽의 지름으로 표시한다.
  2. 보통 1/200의 테이퍼를 가지며 호칭지름은 작은 쪽의 지름으로 표시한다.
  3. 보통 1/50의 테이퍼를 가지며 호칭지름은 큰 쪽의 지름으로 표시한다.
  4. 보통 1/100의 테이퍼를 가지며 호칭지름은 가운데 부분의 지름으로 표시한다.
(정답률: 68%)
  • 테이퍼 핀은 보통 $1/50$의 테이퍼를 가지며, 호칭지름은 핀의 작은 쪽 지름을 기준으로 표시하는 것이 표준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 원형봉에 비틀림 모멘트를 가하면 비틀림이 생기는 원리를 이용한 스프링은?

  1. 코일 스프링
  2. 벌류트 스프링
  3. 접시 스프링
  4. 토션바
(정답률: 41%)
  • 토션바는 원형봉에 비틀림 모멘트를 가했을 때 발생하는 비틀림 원리를 이용한 스프링으로, 주로 승용차의 현가장치에 사용됩니다.

    오답 노트
    벌류트 스프링: 철판을 원뿔형으로 감아 만든 판스프링
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 마우러 조직도를 바르게 설명한 것은?

  1. 탄소와 규소량에 따른 주철의 조직 관계를 표시한 것
  2. 탄소와 흑연량에 따른 주철의 조직 관계를 표시한 것
  3. 규소와 망간량에 따른 주철의 조직 관계를 표시한 것
  4. 규소와 Fe3C량에 따른 주철의 조직 관계를 표시한 것
(정답률: 57%)
  • 마우러 조직도는 주철 내의 탄소($C$)와 규소($Si$) 함유량에 따라 주철의 조직 관계를 분류하여 표시한 조직도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 관의 양단이 고정되어 있으면 온도에 의하여 관의 길이가 변화되어 열응력이 생기고 관이 길 때에는 늘어난 양도 커져 관뿐만 아니라 부속장치에도 악영향을 주게 되는데 이를 개선하기위해 사용하는 관이음은?

  1. 소켓 및 니플 이음
  2. 신축 이음
  3. 플렌지 이음
  4. 용접 및 납땜 이음
(정답률: 44%)
  • 관의 길이가 길고 온도 변화에 따른 열팽창 및 수축이 발생할 때, 이에 의한 응력을 흡수하여 관과 부속장치를 보호하기 위해 신축 이음을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계가공법 및 안전관리

11. 기계구조용 탄소강의 기호가 SM40C라 표현되어 있다. 여기에서 40이란 숫자가 나타내는 뜻은?

  1. 인장강도의 평균치
  2. 탄소함유량의 평균치
  3. 가공도의 평균치
  4. 경도의 평균치
(정답률: 79%)
  • 기계구조용 탄소강 기호에서 숫자 뒤에 C(Carbon)가 붙는 경우, 해당 숫자는 탄소함유량의 평균치를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 스프링용 강의 조직으로 적합한 것은?

  1. 페라이트
  2. 시멘타이트
  3. 소르바이트
  4. 레데부라이트
(정답률: 31%)
  • 스프링강은 높은 탄성한계와 충격피로저항성, 에너지 축적 능력이 필요하며, 인성과 탄성을 동시에 만족하는 소르바이트 조직이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 재료시험에서 인성 또는 취성을 측정하기 위한 시험방법은?

  1. 경도시험
  2. 압축시험
  3. 충격시험
  4. 비틀림시험
(정답률: 45%)
  • 재료에 충격을 가해 파괴될 때까지 흡수하는 에너지를 측정함으로써 인성과 취성을 평가하는 방법은 충격시험입니다.

    오답 노트
    경도시험: 변형에 대한 저항 측정
    압축시험: 무른 재료의 강도 조사
    비틀림시험: 축이나 관의 비틀림 강도 조사
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 고탄소 주철로서 회주철과 같이 주조성이 우수한 백선주물을 만들고 열처리함으로써 강인한 조직으로 하여 단조를 가능하게 한 주철은?

  1. 회주철
  2. 가단주철
  3. 칠드주철
  4. 합금주철
(정답률: 61%)
  • 백주철을 열처리(풀림)하여 연성을 부여함으로써 강인한 조직으로 만들고 단조가 가능하게 한 주철은 가단주철입니다.

    오답 노트
    칠드주철: 표면을 급랭시켜 경화시킨 백주철
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 구름베어링의 호칭번호가 6208 일 때 안지름(d)은 얼마인가?

  1. 10㎜
  2. 20㎜
  3. 30㎜
  4. 40㎜
(정답률: 86%)
  • 구름베어링의 호칭번호 끝 두 자리가 04 이상일 경우, 해당 숫자에 5를 곱하여 안지름을 계산합니다.
    ① [기본 공식] $d = \text{호칭번호 끝 두 자리} \times 5$
    ② [숫자 대입] $d = 08 \times 5$
    ③ [최종 결과] $d = 40$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. CAD/CAM 시스템과 CNC 기계들을 근거리통신망으로 연결하여 1대의 컴퓨터에서 여러 대의 CNC공작기계에 데이터를 분배하여 전송함으로써 동시에 여러 대의 기계를 운전할 수 있는 시스템은?

  1. DNC
  2. ATC
  3. FMC
  4. CIMS
(정답률: 51%)
  • 한 대의 컴퓨터로 여러 대의 CNC 공작기계를 연결하여 데이터를 분배하고 동시에 제어하는 시스템은 DNC(Direct Numerical Control)입니다.

    오답 노트
    ATC: 자동공구 교환장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. CNC프로그램에서 "주축기능" 을 나타내는 기호는?

  1. G
  2. F
  3. S
  4. T
(정답률: 45%)
  • CNC 프로그램에서 S는 주축(Spindle)의 회전 속도를 지정하는 기호입니다.

    오답 노트
    G: 준비 기능
    F: 이송 속도
    T: 공구 선택
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 선반 바이트의 칩 브레이커의 주된 기능은?

  1. 가공조도의 향상
  2. 공구수명의 연장
  3. 절삭속도의 향상
  4. 절삭칩의 인위적 절단
(정답률: 67%)
  • 칩 브레이커는 절삭 과정에서 길게 이어지는 칩을 강제로 굽히거나 끊어내어, 칩이 공구에 엉키는 것을 방지하고 안전한 제거를 가능하게 하는 인위적 절단 기능을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 미터나사에서 지름이 14㎜, 피치가 2㎜의 나사를 태핑하기 위한 드릴구멍의 지름은 보통 몇 ㎜로 하는가?

  1. 16
  2. 14
  3. 12
  4. 10
(정답률: 57%)
  • 미터나사의 태핑을 위한 드릴 구멍 지름은 나사의 외경에서 피치 값을 뺀 값으로 계산합니다.
    ① [기본 공식] $D = d - P$ (드릴지름 = 나사지름 - 피치)
    ② [숫자 대입] $D = 14 - 2$
    ③ [최종 결과] $D = 12$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 게이지 블록의 측정면을 정밀가공하기에 적당한 방법은?

  1. 래핑
  2. 버니싱
  3. 버핑
  4. 호닝
(정답률: 50%)
  • 래핑은 랩이라는 연삭재와 가공물의 상대 마찰 운동을 이용하여 표면을 매우 정밀하게 다듬는 방법으로, 게이지 블록의 측정면 가공에 가장 적합합니다.

    오답 노트
    버니싱: 롤러를 이용한 표면 가공
    버핑: 광택 작업
    호닝: 내면 정밀 다듬질
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 드릴 작업의 안전수칙에 위반되는 것은?

  1. 큰 구멍을 뚫을 때에는 먼저 작은 구멍을 뚫는다.
  2. 드릴 작업시 장갑은 착용하지 않는다.
  3. 일감은 반드시 바이스에 물리고 드릴링한다.
  4. 얇은 판을 드릴링 할 때에는 손으로 잡고 한다.
(정답률: 74%)
  • 얇은 판을 드릴링할 때 손으로 잡고 작업하는 것은 매우 위험하며, 반드시 나무판 등을 덧대어 안전하게 작업해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 치공구의 주 기능이라 할 수 없는 것은?

  1. 위치결정
  2. 고정
  3. 커터 안내
  4. 공구수명 연장
(정답률: 56%)
  • 치공구의 핵심 기능은 가공물을 정확한 위치에 배치하고 고정하며, 커터를 안내하는 것입니다. 공구수명 연장은 치공구의 직접적인 주 기능이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 연삭숫돌의 검사항목에 해당하지 않는 것은?

  1. 음향검사
  2. 회전검사
  3. 균형검사
  4. 자생검사
(정답률: 46%)
  • 연삭숫돌의 검사항목은 균열이나 진동 등을 확인하기 위한 음향검사, 회전검사, 균형검사 등이 있으며, 자생검사는 이에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 바이트의 경사면이 칩과의 마찰에 의하여 오목하게 파여지는 현상은?

  1. 크레이터 마모
  2. 플랭크 마모
  3. 치핑
  4. 브레이킹
(정답률: 53%)
  • 절삭 공구의 경사면에서 칩이 미끄러질 때 발생하는 마찰력으로 인해 표면이 오목하게 파이는 현상을 크레이터 마모라고 합니다.

    오답 노트
    플랭크 마모: 절삭면에 평행하게 마모되는 형태
    치핑: 공구 인선의 일부가 파괴되어 탈락되는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 각도를 측정할 수 있는 측정기는?

  1. 버니어 캘리퍼스
  2. 옵티컬 플랫
  3. 사인바
  4. 하이트 게이지
(정답률: 71%)
  • 사인바는 삼각함수의 $\sin$ 원리를 이용하여 정밀하게 각도를 측정하는 도구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계제도

26. 정투상 방법으로 물체를 투상하여 정면도를 기준으로 배열할 때 제1각 방법 또는 제3각 방법에 관계없이 배열의 위치가 같은 투상도는?

  1. 저면도
  2. 좌측면도
  3. 평면도
  4. 배면도
(정답률: 63%)
  • 정투상법에서 정면도를 기준으로 할 때, 배면도는 제1각법과 제3각법 모두에서 정면도의 반대편에 위치하므로 배열 위치가 동일합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 보조 투상도의 설명 중 옳은 것은?

  1. 물체의 홈, 구멍 등 투상도의 일부를 나타낸 투상도
  2. 그림의 특정 부분만을 확대하여 그린 그림
  3. 복잡한 물체를 절단하여 투상한 것
  4. 물체의 경사면의 대향하는 위치에 그린 투상도
(정답률: 60%)
  • 보조 투상도는 물체에 경사면이 있을 때, 그 경사면의 실제 모양을 정확하게 나타내기 위해 경사면에 대향하는 위치에 그리는 투상도입니다.

    오답 노트
    물체의 홈, 구멍 등 일부를 나타낸 투상도: 부분 투상도
    특정 부분만을 확대하여 그린 그림: 상세도
    복잡한 물체를 절단하여 투상한 것: 단면도
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 위 치수 허용차와 아래 치수 허용차의 차이 값은?

  1. 치수 공차
  2. 기준 치수
  3. 치수 허용차
  4. 허용 한계 치수
(정답률: 65%)
  • 위 치수 허용차에서 아래 치수 허용차를 뺀 값은 치수 공차라고 정의합니다.
    $$치수 공차 = 위 치수 허용차 - 아래 치수 허용차$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 2종류 이상의 선이 같은 장소에 겹칠 때 가장 우선되는 선은?

  1. 무게 중심선
  2. 치수선
  3. 외형선
  4. 치수 보조선
(정답률: 85%)
  • 도면에서 여러 종류의 선이 겹칠 때는 외형선이 가장 우선순위가 높습니다.

    오답 노트
    선 우선순위: 외형선 > 숨은선 > 절단선 > 중심선 > 무게 중심선 > 치수 보조선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 특수한 가공을 표시하는 부분의 범위를 표시하는 선은?

  1. 굵은 실선
  2. 굵은 1점 쇄선
  3. 가는 실선
  4. 가는 1점 쇄선
(정답률: 76%)
  • 열처리나 도금과 같이 특정 부분에만 적용되는 특수한 가공 처리 범위를 표시할 때는 굵은 1점 쇄선을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 중 도면에 반드시 마련해야 하는 양식에 해당하는 것은?

  1. 중심마크
  2. 비교눈금
  3. 도면의 구역
  4. 재단마크
(정답률: 75%)
  • 도면 양식에서 반드시 갖추어야 할 필수 기재 사항으로는 도면 윤곽선, 표제란, 그리고 도면의 중심을 나타내는 중심마크가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 도면이 구비해야 할 기본 요건을 잘못 설명한 것은?

  1. 대상물의 도형과 함께 필요로 하는 구조, 조립 상태, 치수, 가공방법 등의 정보를 포함하여야 한다.
  2. 애매한 해석이 생기지 않도록 표현상 명확한 뜻을 가져야 한다.
  3. 무역 및 기술의 국제교류의 입장에서 국제성을 가져야 한다.
  4. 제품의 가격 정보를 항상 포함하여야 한다.
(정답률: 85%)
  • 도면은 제품의 형상, 치수, 가공 방법 등 기술적인 정보를 전달하는 문서입니다. 제품의 가격 정보는 경영이나 영업 단계의 정보이며, 설계 도면의 기본 요건에는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 제3각 방법으로 투상한 그림과 같은 도면에서 누락된 평면도인 것은?

(정답률: 53%)
  • 제3각법 투상법에 따라 정면도와 우측면도를 분석하면, 위에서 내려다본 평면도는 정면도의 폭과 우측면도의 깊이 및 경사면의 형상이 일치하는 가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음은 스퍼 기어를 나타낸 것이다. 이 끝부분에는 어떤 기하공차가 가장 적당한가?

(정답률: 40%)
  • 스퍼 기어의 회전축(데이텀 A)을 기준으로 끝부분의 흔들림 정도를 규제해야 하므로, 원주흔들림 기하공차인 가 가장 적당합니다.

    오답 노트
    원통도, 평면도: 데이텀이 필요 없는 단독 형체 공차이므로 부적절함
    직각도: 데이텀면에 대해 수직이어야 하나, 제시된 도면은 수평 방향임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 정투상도 중 틀린 것은? (제3각 방법의 경우)

(정답률: 41%)
  • 제3각법에서는 정면도를 기준으로 우측면에 우측면도를, 상면에 평면도를 배치해야 합니다. 의 경우 투상도 배치가 제3각법의 원리에 맞지 않으므로 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 치수기입에 관한 설명 중 잘못된 것은?

  1. 치수는 필요에 따라 기준하는 점, 선, 면을 기초로 하여 기입한다.
  2. 관련 치수는 되도록 한 곳에 모아서 기입한다.
  3. 치수는 3면도에 골고루 기입한다.
  4. 치수는 계산하여 읽을 필요가 없도록 기입한다.
(정답률: 77%)
  • 치수는 도면의 가독성을 높이기 위해 여러 면에 분산시키지 않고, 정면도에 집중하여 기입하는 것이 원칙입니다.

    오답 노트
    치수는 3면도에 골고루 기입한다: 정면도에 집중 기입해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. IT 기본공차의 등급 수는 몇 가지인가?

  1. 16
  2. 18
  3. 20
  4. 22
(정답률: 78%)
  • IT 기본공차는 $01$, $0$, $1$부터 $18$급까지 구성되어 총 20등급으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 줄무의 방향 기호 R 이 뜻하는 것은?

  1. 투상면에 평행임을 표시
  2. 투상면에 직각임을 표시
  3. 여러 방향으로 교차 또는 무방향임을 표시
  4. 면의 중심에 대하여 대략 레이디얼 모양임을 표시
(정답률: 86%)
  • 줄무늬 방향 기호 R은 Radial의 약자로, 면의 중심에 대하여 대략 레이디얼 모양임을 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음의 표면거칠기 기호에서 25가 의미하는 거칠기 값의 종류는?

  1. 산술 평균 거칠기
  2. 최대 높이 거칠기
  3. 10점 평균 거칠기
  4. 최소 높이 거칠기
(정답률: 64%)
  • 표면거칠기 기호에서 숫자 25는 산술 평균 거칠기를 의미합니다. 기호의 기본 수치는 일반적으로 산술 평균 거칠기를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 구멍의 치수가 축의 치수보다 작은 경우 생기는 구멍과 축의 끼워맞춤 관계를 무엇이라 하는가?

  1. 틈새
  2. 공차
  3. 허용차
  4. 죔새
(정답률: 79%)
  • 구멍의 치수가 축의 치수보다 작을 때, 조립 시 억지로 끼워 넣어야 하는 상태가 되며 이때 발생하는 치수 차이를 죔새라고 합니다.

    오답 노트
    틈새: 구멍 치수가 축 치수보다 클 때 발생
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 모양 공차 중 원통도를 나타내는 공차 기호는?

(정답률: 76%)
  • 원통도는 원통의 표면이 얼마나 정확한 원통 모양인지를 나타내는 모양 공차이며, 기호는 입니다.

    오답 노트
    : 진원도
    : 동심도
    : 위치도
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 그림과 같이 테이퍼 1/200로 표시되어 있는 경우 X부분의 치수는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 89
  2. 92
  3. 96
  4. 98
(정답률: 37%)
  • 테이퍼는 큰 지름과 작은 지름의 차이를 길이로 나눈 값으로 계산합니다.
    ① [기본 공식] $\text{Taper} = \frac{D - d}{L}$
    ② [숫자 대입] $\frac{1}{200} = \frac{100 - X}{400}$
    ③ [최종 결과] $X = 98$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 대칭형 물체를 기본중심에서 1/2 절단하여 그림과 같이 단면한 것은?

  1. 한쪽 단면도
  2. 온 단면도
  3. 부분 단면도
  4. 회전 단면도
(정답률: 63%)
  • 대칭형 물체를 기본 중심에서 $1/2$ 절단하여 내부 구조를 나타내는 도시법은 온 단면도입니다.

    오답 노트
    한쪽 단면도: 대칭형 물체를 $1/4$만 절단하여 표기
    부분 단면도: 물체의 일부분만 특정하여 절단
    회전 단면도: 절단 후 $90^{\circ}$ 회전하여 단면 표시
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 가는 실선의 용도로 적합하지 않는 것은?

  1. 공구, 지그 등의 위치를 참고로 나타내는데 사용한다.
  2. 치수를 기입하기 위하여 쓰인다.
  3. 기술, 기호 등을 표시하기 위하여 끌어내는데 쓰인다.
  4. 수면, 유면 등의 위치를 표시하는데 쓰인다.
(정답률: 43%)
  • 가는 실선은 치수선, 지시선, 수면 표시 등에 사용됩니다.

    오답 노트
    공구, 지그 등의 위치를 참고로 나타내는 선: 가는 2점쇄선(가상선)을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음에 제시된 재료 기호 중 200이 의미하는 것은?

  1. 재질 등급
  2. 열처리 온도
  3. 탄소 함유량
  4. 최저 인장강도
(정답률: 55%)
  • 회주철의 재료 기호인 GC 200에서 숫자는 재료의 최저 인장강도를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 축의 도시 방법에 대한 설명으로 잘못된 것은?

  1. 축은 길이 방향으로 절단하여 온단면도로 도시해야 한다.
  2. 축의 단면이 균일하고 길이가 길 때는 중간을 파단해서 짧게 도시할 수 있다.
  3. 축의 특정 부분을 부분단면 할 수 있다.
  4. 축의 끝 부분은 모따기를 할 수 있다.
(정답률: 73%)
  • 축과 암은 일반적으로 길이 방향으로 절단하여 단면도로 도시하지 않는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 일반용 스퍼기어의 요목표에서 ⓐ, ⓑ에 알맞은 것은?

  1. ⓐ=5, ⓑ=90
  2. ⓐ=90, ⓑ=4.5
  3. ⓐ=40, ⓑ=5
  4. ⓐ=40, ⓑ=90
(정답률: 78%)
  • 스퍼기어의 피치원 지름은 모듈과 잇수의 곱으로, 전체 이높이는 모듈에 2.25를 곱하여 산출합니다.
    ① [피치원 지름 공식] $d = m \times z$
    ② [숫자 대입] $d = 2 \times 45$
    ③ [최종 결과] $d = 90$

    ① [전체 이높이 공식] $h = 2.25 \times m$
    ② [숫자 대입] $h = 2.25 \times 2$
    ③ [최종 결과] $h = 4.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 유체를 한 방향으로 흐르게 하여 역류를 방지하는데 사용되는 밸브의 도시 기호는?

(정답률: 70%)
  • 유체를 한 방향으로만 흐르게 하고 역류를 방지하는 밸브는 체크 밸브이며, 이에 해당하는 도시 기호는 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 평벨트 풀리의 제도방법으로 설명한 것 중 틀린 것은?

  1. 암은 길이 방향으로 절단하여 단면도를 도시한다.
  2. 벨트 풀리는 대칭형이므로 그 일부분만을 도시할 수 있다.
  3. 암의 테이퍼 부분 치수를 기입할 때 치수 보조선은 경사선으로 긋는다.
  4. 암의 단면 모양은 도형의 안이나 밖에 회전 단면을 도시한다.
(정답률: 65%)
  • 축과 암은 제도 원칙상 길이 방향으로 절단하여 단면도로 도시할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

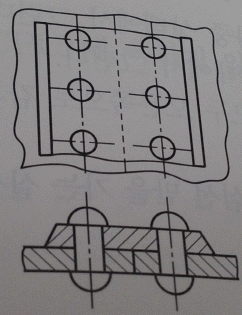

50. 그림과 같은 리벳 이음의 명칭은?

  1. 1줄 겹치기 리벳이음
  2. 1줄 맞대기 리벳이음
  3. 2줄 겹치기 리벳이음
  4. 2줄 맞대기 리벳이음
(정답률: 34%)
  • 강판을 서로 맞대어 놓고 이음쇠를 사용하여 연결하는 방식은 맞대기 이음이며, 리벳이 한 줄로 배열되어 있으므로 1줄 맞대기 리벳이음입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 그림과 같은 베어링의 명칭은 무엇인가?(문제 복원 오류로 정답은 4번입니다. 문제의 그림파일을 가지고 계신분은 관리자 메일오 보내 주시면 바로 복원하여 두겠습니다.)

  1. 깊은 홈 볼 베어링
  2. 구름 베어링 유닛용 볼 베어링
  3. 앵귤러 볼 베어링
  4. 평면자리 스러스트 볼 베어링
(정답률: 76%)
  • 제시된 베어링의 구조적 특징에 따라 평면자리 스러스트 볼 베어링이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. ISO 표준에 있는 일반용으로 관용 테이퍼 암나사의 호칭 기호는?

  1. R
  2. Rc
  3. Rp
  4. G
(정답률: 62%)
  • ISO 표준 관용 테이퍼 나사에서 암나사를 나타내는 호칭 기호는 Rc입니다.

    오답 노트
    R: 관용 테이퍼 수나사
    Rp: 관용 테이퍼 평행 암나사
    G: 관용 평행 나사
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 용접의 기본 기호와 명칭의 연결이 틀린 것은?

  1. : 필릿 용접
  2. : 플러그 용접
  3. : 점용접
  4. : 뒷면 용접
(정답률: 49%)
  • 기호는 필릿 용접이 아니라 일면 개선형 맞대기 용접을 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 스프링 제도에 관한 것이다. 틀리게 설명한 것은?

  1. 코일스프링 및 벌류트 스프링은 일반적으로 무하중 상태에서 그린다.
  2. 겹판스프링은 일반적으로 스프링 판이 수평인 상태에서 그린다.
  3. 요목표에 별도의 지정사항이 없는 코일스프링은 모두 오른쪽으로 감긴 것으로 나타낸다.
  4. 스프링을 간략도로 나타낼 때에는 스프링재료의 중심선만을 가는 실선으로 그린다.
(정답률: 67%)
  • 스프링을 간략도로 나타낼 때는 스프링 재료의 중심선을 가는 실선이 아닌 굵은 실선으로 그려야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 서로 맞물리는 한 쌍의 기어 도시에서 맞물림부의 이끝원은 모두 무슨 선으로 그리는가?

  1. 굵은 실선
  2. 가는 1점 쇄선
  3. 파단선
  4. 굵은 1점 쇄선
(정답률: 66%)
  • 기어 도시에서 서로 맞물리는 한 쌍의 기어의 맞물림부 이끝원은 항상 굵은 실선으로 표시하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음의 나사 제도에 대한 설명 중 틀린 것은?

  1. 완전 나사부와 불안전 나사부의 경계는 굵은 실선으로 그린다.
  2. 수나사의 바깥지름과 암나사의 안지름은 굵은 실선으로 그린다.
  3. 나사부분의 단면표시에 해칭을 할 경우에는 산봉우리 부분까지 미치게 한다.
  4. 수나사와 암나사의 측면도시에서 골 지름은 굵은실선으로 그린다.
(정답률: 48%)
  • 나사 제도 시 수나사와 암나사의 측면 도시에서 골 지름은 굵은 실선이 아니라 가는 실선으로 그려야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 그림과 같은 정원뿔을 단면선을 따라 평면으로 절단시킨 경우 구성되는 단면 형태는?

  1. 쌍곡선
  2. 포물선
  3. 타원
  4. 원
(정답률: 74%)
  • 정원뿔을 밑면에 평행하지 않고, 모선보다 완만한 각도로 절단하면 단면은 타원이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 중앙처리장치(CPU)에 속하지 않는 것은?

  1. 제어장치
  2. 기억장치
  3. 연산논리장치
  4. 출력장치
(정답률: 75%)
  • 중앙처리장치(CPU)는 제어장치, 기억장치, 연산논리장치의 3대 요소로 구성됩니다. 출력장치는 CPU에 속하는 것이 아니라 컴퓨터 시스템의 5대 기능 중 하나인 독립적인 출력 기능 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 CAD 시스템의 입·출력의 장치 중 출력장치에 해당하는 것은?

  1. 마우스(mouse)
  2. 스캐너(scanner)
  3. 플로터(plotter)
  4. 라이트 펜(light pen)
(정답률: 78%)
  • 플로터는 설계 도면 등을 출력하는 대표적인 출력장치입니다.

    오답 노트
    마우스, 스캐너, 라이트 펜은 모두 컴퓨터에 데이터를 입력하는 입력장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 와이어프레임 모델의 일반적인 특징에 대한 설명으로 틀린 것은?

  1. 3면 투시도의 작성이 용이하다.
  2. 은선 제거가 가능하다.
  3. 처리 속도가 빠르다.
  4. 단면도 작성이 불가능하다.
(정답률: 51%)
  • 와이어프레임 모델은 물체의 외형선만으로 표현하므로 내부의 숨은선을 자동으로 제거하는 은선 제거가 불가능합니다.

    오답 노트
    3면 투시도 작성 용이, 처리 속도 빠름, 단면도 작성 불가능은 와이어프레임 모델의 올바른 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
