전산응용기계제도기능사 필기 기출문제복원 (2015-07-19)

전산응용기계제도기능사 2015-07-19 필기 기출문제 해설

이 페이지는 전산응용기계제도기능사 2015-07-19 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전산응용기계제도기능사
(2015-07-19 기출문제)

목록

1과목: 기계재료 및 요소

1. 베어링으로 사용되는 구리계 합금으로 거리가 먼 것은?

  1. 켈밋(kelmet)
  2. 연청동(lead bronze)
  3. 문쯔 메탈(muntz metal)
  4. 알루미늄 청동(Al bronze)
(정답률: 60%)
  • 문쯔 메탈은 아연(Zn) 함량이 약 40%인 4·6황동으로, 주로 열간가공에 적합한 재료이며 베어링용 합금으로는 적절하지 않습니다.

    오답 노트
    켈밋, 연청동, 알루미늄 청동: 베어링으로 사용되는 대표적인 구리계 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 알루미늄 합금이 아닌 것은?

  1. Y 합금
  2. 실루민
  3. 톰백(tombac)
  4. 로엑스(Lo-Ex) 합금
(정답률: 67%)
  • 톰백(tombac)은 구리(Cu)와 아연(Zn)으로 이루어진 황동의 일종으로, 알루미늄 합금이 아닙니다.

    오답 노트
    Y 합금, 실루민, 로엑스(Lo-Ex) 합금: 모두 알루미늄(Al)을 주성분으로 하는 알루미늄 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 탄소 공구강의 구비 조건으로 거리가 먼 것은?

  1. 내마모성이 클 것
  2. 저온에서의 경도가 클 것
  3. 가공 및 열처리성이 양호할 것
  4. 강인성 및 내충격성이 우수할 것
(정답률: 71%)
  • 절삭 공구는 가공 시 발생하는 마찰열로 인해 온도가 급격히 상승하므로, 저온이 아닌 고온에서도 경도가 유지되는 성질이 필수적입니다.

    오답 노트
    내마모성, 가공 및 열처리성, 강인성 및 내충격성은 모두 공구강이 갖추어야 할 필수 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 고속도 공구강 강재의 표준형으로 널리 사용되고 있는 18-4-1형에서 텅스텐 함유량은?

  1. 1%
  2. 4%
  3. 18%
  4. 23%
(정답률: 74%)
  • 고속도 공구강 18-4-1형의 숫자는 각각 합금 원소의 함유량을 나타내며, 순서대로 텅스텐(W), 크롬(Cr), 바나듐(V)의 비율을 의미합니다. 따라서 텅스텐 함유량은 $18\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 열처리의 방법 중 강을 경화시킬 목적으로 실시하는 열처리는?

  1. 담금질
  2. 뜨임
  3. 불림
  4. 풀림
(정답률: 83%)
  • 강의 강도와 경도를 높여 단단하게 만드는 경화 목적의 열처리는 담금질입니다.

    오답 노트
    뜨임: 취성 감소 및 인성 증가
    풀림: 조직 개선 및 재질 연화
    불림: 결정조직 균일화 및 내부응력 제거
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 공구용으로 사용되는 비금속 재료로 초내열성재료, 내마멸성 및 내열성이 높은 세라믹과 강한 금속의 분말을 배열 소결하여 만든 것은?

  1. 다이아몬드
  2. 고속도강
  3. 서멧
  4. 석영
(정답률: 64%)
  • 서멧(Cermet)은 세라믹(Ceramics)과 금속(Metals)의 합성어로, 내열성이 높은 세라믹 분말과 강한 금속 분말을 혼합하여 소결한 초내열성 공구 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 마우러조직도에 대한 설명으로 옳은 것은?

  1. 탄소와 규소량에 따른 주철의 조직 관계를 표시한 것
  2. 탄소와 흑연량에 따른 주철의 조직 관계를 표시한 것
  3. 규소와 망간량에 따른 주철의 조직 관계를 표시한 것
  4. 규소와 Fe2C량에 따른 주철의 조직 관계를 표시한 것
(정답률: 59%)
  • 마우러 조직도는 주철의 조직을 탄소($C$)와 규소($Si$)의 함유량, 그리고 냉각 속도에 따라 분류하여 나타낸 그래프입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 기어에서 이(tooth)의 간섭을 막는 방법으로 틀린 것은?

  1. 이의 높이를 높인다.
  2. 압력각을 증가시킨다.
  3. 치형의 이끝면을 깎아낸다.
  4. 피니언의 반경 방향의 이뿌리면을 파낸다.
(정답률: 61%)
  • 기어의 간섭을 방지하기 위해서는 이의 높이를 낮추어야 합니다. 이의 높이를 높이면 오히려 간섭이 발생할 가능성이 커집니다.

    오답 노트
    압력각 증가: 간섭 방지 가능
    이끝면 깎아내기: 간섭 방지 가능
    이뿌리면 파내기: 간섭 방지 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 표점거리 110mm, 지름 20mm의 인장시편에 최대하중 50kN이 작용하여 늘어난 길이 △ ℓ = 22mm일 때, 연신율은?

  1. 10%
  2. 15%
  3. 20%
  4. 25%
(정답률: 53%)
  • 연신율은 표점거리 대비 늘어난 길이의 비율을 백분율로 나타낸 값입니다.
    $$\text{연신율} = \frac{\Delta \ell}{L} \times 100$$
    $$\text{연신율} = \frac{22}{110} \times 100$$
    $$\text{연신율} = 20\%$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 피치 4mm인 3줄 나사를 1회전 시켰을 때의 리드는 얼마인가?

  1. 6mm
  2. 12mm
  3. 16mm
  4. 18mm
(정답률: 91%)
  • 나사의 리드는 피치에 줄 수를 곱하여 계산합니다.
    ① [기본 공식] $L = P \times n$ 리드 = 피치 × 줄수
    ② [숫자 대입] $L = 4 \times 3$
    ③ [최종 결과] $L = 12$ mm
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계가공법 및 안전관리

11. 볼트 너트의 풀림 방지 방법 중 틀린 것은?

  1. 로크 너트에 의한 방법
  2. 스프링 와셔에 의한 방법
  3. 플라스틱 플러그에 의한 방법
  4. 아이 볼트에 의한 방법
(정답률: 54%)
  • 아이 볼트는 머리 부분에 고리가 달려 있어 크레인 등으로 중량물을 들어 올릴 때 사용하는 걸기용 용구이며, 풀림 방지 방법이 아닙니다.

    오답 노트
    로크 너트, 스프링 와셔, 플라스틱 플러그: 모두 볼트와 너트의 풀림을 방지하기 위해 사용되는 표준적인 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 전달마력 30kW, 회전수 200rpm인 전동축에서 토크 T는 약 몇N·m인가?

  1. 107
  2. 146
  3. 1070
  4. 1430
(정답률: 33%)
  • 전달 동력과 토크, 회전수 사이의 관계식을 이용하여 토크를 계산합니다.
    ① [기본 공식]
    $$T = \frac{P \times 60}{2 \pi N}$$
    ② [숫자 대입]
    $$T = \frac{30000 \times 60}{2 \times 3.14 \times 200}$$
    ③ [최종 결과]
    $$T = 1432.4$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 원주에 톱니형상의 이가 달려 있으며 폴(pawl)과 결합하여 한쪽 방향으로 간헐적인 회전운동을 주고 역회전을 방지하기 위하여 사용되는 것은?

  1. 래칫 휠
  2. 플라이 휠
  3. 원심 브레이크
  4. 자동하중 브레이크
(정답률: 53%)
  • 래칫 휠은 원주에 톱니 모양의 이가 있어 폴(pawl)과 결합함으로써 한쪽 방향으로만 간헐적인 회전을 가능하게 하고 역회전을 방지하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 벨트전동에 관한 설명으로 틀린 것은?

  1. 벨트풀리에 벨트를 감는 방식은 크로스벨트 방식과 오픈벨트 방식이 있다.
  2. 오픈벨트 방식에서는 양 벨트 풀 리가 반대방향으로 회전한다.
  3. 벨트가 원동차에 들어가는 측을 인(긴)장측이라 한다.
  4. 벨트가 원동차로부터 풀려 나오는 측을 이완측이라 한다.
(정답률: 71%)
  • 오픈벨트 방식은 두 풀리가 같은 방향으로 회전하는 방식입니다.

    오답 노트
    양 벨트 풀리가 반대방향으로 회전하는 방식: 크로스벨트 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 축에 키(key) 홈을 가공하지 않고 사용하는 것은?

  1. 묻힘(sunk) 키
  2. 안장(saddle) 키
  3. 반달 키
  4. 스플라인
(정답률: 59%)
  • 안장(saddle) 키는 말안장 모양으로 생겨 축에 홈을 가공하지 않고, 축과 키 사이의 마찰력만으로 회전력을 전달하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 연삭에서 결합도에 따른 경도의 선정기준 중 결합도가 높은 숫돌(단단한 숫돌)을 사용해야 할 때는?

  1. 연삭 깊이가 클 때
  2. 접촉 면적이 작을 때
  3. 경도가 큰 가공물을 연삭할 때
  4. 숫돌차의 원주 속도가 빠를 때
(정답률: 39%)
  • 결합도가 높은 단단한 숫돌은 마모가 적고 수명이 길어, 연삭 깊이가 작거나 접촉 면적이 작을 때, 또는 연질 가공물을 연삭할 때 주로 사용합니다.

    오답 노트
    연삭 깊이가 클 때, 경도가 큰 가공물을 연삭할 때, 숫돌차의 원주 속도가 빠를 때: 결합도가 낮은 연한 숫돌을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 4개의 조(jaw)가 각각 단독으로 움직이도록 되어 있어 불규칙한 모양의 일감을 고정하는데 편리한 척은?

  1. 단동척
  2. 연동척
  3. 마그네틱척
  4. 콜릿척
(정답률: 66%)
  • 단동척은 4개의 조(jaw)가 각각 단독으로 움직일 수 있어, 모양이 불규칙한 일감을 고정하는 데 매우 편리합니다. '단독으로 움직인다'는 특징을 통해 단동척임을 쉽게 기억할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 밀링머신의 부속 장치가 아닌 것은?

  1. 아버
  2. 래크 절삭 장치
  3. 회전 테이블
  4. 에이프런
(정답률: 59%)
  • 밀링머신의 부속 장치로는 아버, 래크 절삭 장치, 회전 테이블, 분할대, 밀링 바이스, 슬로팅 장치 등이 있습니다. 에이프런은 선반의 왕복대 구성 요소로 자동이송장치가 장착되는 부분입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 선반에서 ø40mm의 환봉을 120m/min의 절삭속도로 절삭가공을 하려고 할 경우, 2분 동안의 주축 총 회전수는?(문제 오류로 실제 시험장에서는 전한 정답 처리된 문제입니다. 여기서는 가답안인 4번을 누르면 정답 처리 됩니다.)

  1. 650 rpm
  2. 960 rpm
  3. 1720 rpm
  4. 1910 rpm
(정답률: 43%)
  • 절삭속도 공식을 이용해 분당 회전수(rpm)를 먼저 구한 뒤, 전체 가공 시간(2분)을 곱하여 총 회전수를 계산합니다.
    ① [기본 공식] $N = \frac{1000V}{\pi D}$ , $$Total = N \times t$$
    ② [숫자 대입] $N = \frac{1000 \times 120}{3.14 \times 40}$ , $$Total = 955 \times 2$$
    ③ [최종 결과] $Total = 1910$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 드릴링 머신 가공의 종류로 틀린 것은?

  1. 슬로팅
  2. 리밍
  3. 태핑
  4. 스폿 페이싱
(정답률: 44%)
  • 드릴링 머신은 구멍을 뚫는 드릴링 외에도 리밍, 태핑, 스폿 페이싱, 보링, 카운터싱킹, 카운터보링 등의 가공이 가능합니다. 반면 슬로팅은 밀링머신의 회전운동을 직선운동으로 바꾸어 가공하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 선반에서 척에 고정할 수 없는 대형 공작물 또는 복잡한 형상의 공작물을 고정할 때 사용하는 부속장치는?

  1. 센터
  2. 면판
  3. 바이트
  4. 맨드릴
(정답률: 54%)
  • 척으로 고정하기 어려운 대형 공작물이나 형상이 복잡한 공작물을 고정하기 위해 사용하는 부속장치는 면판(face plate)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 드릴의 구조 중 드릴가공을 할 때 가공물과 접촉에 의한 마찰을 줄이기 위하여 절삭날 면에 부여하는 각은?

  1. 나선각
  2. 선단각
  3. 경사각
  4. 날 여유각
(정답률: 56%)
  • 드릴 가공 시 절삭날 면과 가공물 사이의 접촉 마찰을 줄이기 위해 부여하는 각도는 날 여유각입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 와이어 컷 방전가공에서 전극재질로 일반적으로 사용하지 않는 것은?

  1. 동
  2. 황동
  3. 텅스텐
  4. 고속도강
(정답률: 47%)
  • 와이어 컷 방전가공에서는 전극의 직경이 $0.1\text{mm}$ 미만일 때 텅스텐몰리브덴을, $0.1\text{mm}$이상일 때 황동을 주로 사용하며, 고속도강은 전극 재질로 사용하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 고온경도가 높으나 취성이 커서 충격이나 진동에 약한 절삭공구는?

  1. 고속도강
  2. 탄소공구강
  3. 초경합금
  4. 세라믹
(정답률: 57%)
  • 세라믹은 무기질 비금속 재료를 고온 소결한 것으로, $1,200^{\circ}C$의 고온에서도 경도 변화가 없는 높은 고온경도를 가지지만, 취성이 커서 충격이나 진동에 약한 특성이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 공작물의 외경 또는 내면 등을 어떤 필요한 형상으로 가공할 때, 많은 절삭날을 갖고 있는 공구를 1회 통과시켜 가공하는 공작기계는?

  1. 브로칭 머신
  2. 밀링 머신
  3. 호빙 머신
  4. 연삭기
(정답률: 56%)
  • 많은 절삭날을 가진 브로치(broach)라는 공구를 1회 통과시켜 공작물의 내면이나 외경에 필요한 형상을 가공하는 기계는 브로칭 머신입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계제도

26. 다음 기하공차 종류 중 단독형체가 아닌 것은?

  1. 진직도
  2. 진원도
  3. 경사도
  4. 평면도
(정답률: 62%)
  • 진직도, 진원도, 평면도는 단독 형체로 정의되는 모양 공차에 해당하지만, 경사도는 데이터럼이 필요한 자세 공차에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 도면에서 구멍의 치수가 “” 로 기입되어 있다면 치수 공차는?

  1. 0.01
  2. 0.02
  3. 0.03
  4. 0.05
(정답률: 81%)
  • 치수 공차는 최대 허용 치수와 최소 허용 치수의 차이를 의미합니다. 주어진 치수 $\varnothing 80^{+0.03}_{-0.02}$에서 공차를 계산하면 다음과 같습니다.
    ① [기본 공식] $\text{공차} = \text{최대 허용 치수} - \text{최소 허용 치수}$
    ② [숫자 대입] $\text{공차} = 0.03 - (-0.02)$
    ③ [최종 결과] $\text{공차} = 0.05$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 구의 반지름을 나타내는 치수 보조 기호는?

  1. ø
  2. Sø
  3. SR
  4. C
(정답률: 85%)
  • 구의 반지름을 나타내는 치수 보조 기호는 SR(Spherical Radius)을 사용합니다.

    오답 노트
    ø: 지름, Sø: 구의 지름, C: 모서리 챔퍼
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 가는 2점 쇄선의 용도로 틀린 것은?

  1. 인접 부분 참고 표시
  2. 공구, 지그 등의 위치
  3. 가공 전 또는 가공 후의 모양
  4. 회전 단면도를 도형 내에 그릴 때의 외형선
(정답률: 63%)
  • 가는 2점 쇄선은 가상선으로, 인접 부분 참고 표시, 공구 및 지그의 위치, 가공 전후의 모양을 나타낼 때 사용합니다. 반면 회전 단면도를 도형 내에 그릴 때의 외형선은 가는 실선을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 끼워 맞춤에서 축 기준식 헐거운 끼워 맞춤을 나타낸 것은?

  1. H7/g6
  2. H6/F8
  3. h6/P9
  4. h6/F7
(정답률: 39%)
  • 끼워 맞춤에서 기준식의 결정과 공차역의 위치에 따라 끼워 맞춤의 종류가 결정됩니다.
    1. 축 기준식: 축의 공차역을 기준($h$)으로 하며, 소문자가 앞에 오고 대문자가 뒤에 옵니다.
    2. 헐거운 끼워 맞춤: 구멍의 공차역이 $A \sim G$ 범위에 있을 때 적용됩니다.
    따라서 축 기준식($h6$가 앞)이면서 구멍 공차가 $F7$($A \sim G$ 범위)인 $h6/F7$이 정답입니다.

    오답 노트
    H7/g6: 구멍 기준식 헐거운 끼워 맞춤
    H6/F8: 구멍 기준식 헐거운 끼워 맞춤
    h6/P9: 축 기준식 억지 끼워 맞춤
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 제 3각법으로 그린 3면도 투상도 중 틀린 것은?

(정답률: 66%)
  • 제3각법 투상도에서 정면도와 평면도의 형상이 우측면도에 일관성 있게 반영되어야 합니다.
    의 경우, 정면도 왼쪽의 파인 부분과 평면도 좌측의 형상이 우측면도에서 숨은선 등으로 적절히 표시되지 않았거나, 형상을 정의하기 위한 좌측면도 등의 추가 정보가 부족하여 잘못된 투상도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 핸들, 벨트풀리나 기어 등과 같은 바퀴의 암, 리브 등에서 절단한 단면의 모양을 90° 회전시켜서 투상도의 안에 그릴 때, 알맞은 선의 종류는?

  1. 가는 실선
  2. 가는 1점쇄선
  3. 가는 2점쇄선
  4. 굵은 1점쇄선
(정답률: 42%)
  • 회전단면선은 단면의 모양을 90° 회전시켜 투상도 내부에 그릴 때와 외부에 그릴 때 사용하는 선의 종류가 다릅니다.
    회전단면선을 투상도 안에 그릴 때는 가는 실선을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 척도의 기입 방법으로 틀린 것은?

  1. 척도는 표제란에 기입하는 것이 원칙이다.
  2. 표제란이 없는 경우에는 부품 번호 또는 상세도의 참조 문자 부근에 기입한다.
  3. 한 도면에는 반드시 한 가지 척도만 사용해야 한다.
  4. 도형의 크기가 치수와 비례하지 않으면 NS 라고 표시한다.
(정답률: 74%)
  • 한 도면 내에서도 특정 부분의 상세한 표현을 위해 확대도나 축소도를 사용할 수 있으므로, 반드시 한 가지 척도만 사용해야 하는 것은 아닙니다.

    오답 노트
    척도는 표제란에 기입하는 것이 원칙이며, 표제란이 없을 때는 부품 번호나 상세도 참조 문자 부근에 기입합니다.
    도형의 크기가 치수와 비례하지 않는 경우에는 NS(Not to Scale)라고 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 등각투상도의 화살표 방향이 정면도일 때, 평면도를 올바르게 표시한 것은?(단, 제3각법의 경우에 해당한다.)

(정답률: 86%)
  • 제3각법에서 평면도는 정면도의 위쪽에 배치하며, 물체를 위에서 내려다본 모양을 그립니다.
    제시된 등각투상도를 위에서 보면 팔각형 형태의 외곽선에 사방의 짧은 선분들이 이등변 삼각형 모양으로 접해 있는 형태가 됩니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

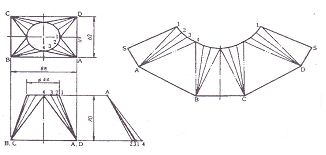

35. 다음과 같이 다면체를 전개한 방법으로 옳은 것은?

  1. 삼각형법 전개
  2. 방사선법 전개
  3. 평행선법 전개
  4. 사각형법 전개
(정답률: 63%)
  • 제시된 이미지는 원뿔대와 같이 꼭지점이 지면 밖으로 나가거나 큰 컴퍼스를 사용할 수 없을 때, 표면을 여러 개의 삼각형으로 나누어 전개하는 방식입니다. 이는 삼각형법 전개의 전형적인 특징입니다.

    오답 노트
    평행선법: 각기둥이나 원기둥을 직선 방향으로 전개하는 방법
    방사선법: 각뿔이나 원뿔의 꼭짓점을 중심으로 방사상으로 전개하는 방법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 치수기입에 대한 설명 중 틀린 것은?

  1. 제작에 필요한 치수를 도면에 기입한다.
  2. 잘 알 수 있도록 중복하여 기입한다.
  3. 가능한 한 주요 투상도에 집중하여 기입한다.
  4. 가능한 한 계산하여 구할 필요가 없도록 기입한다.
(정답률: 87%)
  • 치수 기입의 기본 원칙은 제작에 필요한 정보를 정확하고 간결하게 전달하는 것입니다. 치수가 중복되어 기입되면 도면이 복잡해지고 수정 시 오류가 발생할 가능성이 높으므로, 되도록 중복 기입을 피하고 주요 투상도에 집중하여 기입해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 한국 산업 표준 중 기계부문에 대한 분류 기호는?

  1. KS A
  2. KS B
  3. KS C
  4. KS D
(정답률: 82%)
  • 한국 산업 표준(KS)의 분류 기호 중 기계 부문은 KS B에 해당합니다.

    오답 노트
    KS A: 기본
    KS C: 전기
    KS D: 금속
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중심선 평균 거칠기 값 중에서 표면이 가장 매끄러운 상태를 나타내는 것은?

  1. 0.2a
  2. 1.6a
  3. 3.2a
  4. 6.3a
(정답률: 73%)
  • 표면 거칠기 값은 표면의 요철 정도를 수치로 나타낸 것으로, 이 값이 작을수록 표면이 더 매끄럽고 정밀한 상태를 의미합니다. 따라서 제시된 값 중 가장 작은 $0.2\text{a}$가 가장 매끄러운 상태입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

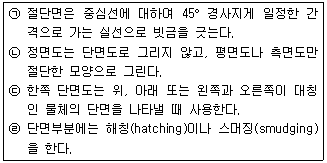

39. 단면도에 관한 내용이다. 올바른 것을 모두 고른 것은?

  1. ㄱ, ㄴ
  2. ㄴ, ㄷ
  3. ㄱ, ㄴ, ㄷ
  4. ㄱ, ㄷ, ㄹ
(정답률: 77%)
  • 단면도는 부품의 내부 형상을 명확히 표현하기 위해 사용합니다.
    절단면은 중심선에 대해 $45^{\circ}$ 경사지게 일정 간격의 실선으로 빗금을 긋고, 한쪽 단면도는 상하 또는 좌우가 대칭인 물체에 사용하며, 단면 부분에는 해칭(hatching)이나 스머징(smudging)을 하여 구분합니다.

    오답 노트
    정면도는 단면도로 그리지 않고 평면도나 측면도만 절단한다는 설명은 틀렸습니다. 내부 형상이 잘 표현될 수 있도록 정면, 평면, 측면도 중 적절한 투상도를 선택하여 단면을 나타내야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 치수공차와 끼워맞춤에서 구멍의 치수가 축의 치수보다 작을 때, 구멍과 축과의 치수의 차를 무엇이라고 하는가?

  1. 틈새
  2. 죔새
  3. 공차
  4. 끼워맞춤
(정답률: 74%)
  • 끼워맞춤에서 구멍의 치수가 축의 치수보다 작아 억지로 끼워 넣어야 하는 상태일 때, 그 치수의 차이를 죔새라고 합니다.

    오답 노트
    틈새: 구멍의 크기가 축의 크기보다 클 때 발생하는 차이
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 기계 도면에서 부품란에 재질을 나타내는 기호가 "SS400"으로 기입되어 있다. 기호에서 “400”은 무엇을 나타내는가?

  1. 무게
  2. 탄소 함유량
  3. 녹는 온도
  4. 최저 인장 강도
(정답률: 66%)
  • 일반 구조용 압연강재를 나타내는 SS 기호 뒤의 숫자는 해당 재료의 최저 인장 강도를 의미합니다. SS400의 경우 최저 인장 강도가 $400\text{N/mm}^2$ 임을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 그림과 같이 경사면부가 있는 대상물에서 그 경사면의 실형을 표시할 필요가 있는 경우에 사용하는 투상도의 명칭은?

  1. 부분 투상도
  2. 보조 투상도
  3. 국부 투상도
  4. 회전 투상도
(정답률: 65%)
  • 경사면이 있는 대상물에서 그 면의 실제 모양(실형)을 정확하게 표시하기 위해, 경사면에 수직인 방향으로 투상하여 나타내는 도면을 보조 투상도라고 합니다.

    오답 노트
    회전 투상도: 대상물의 일부를 회전시켜 투상하는 방식임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 도면의 표제란에 사용되는 제1각법의 기호로 옳은 것은?

(정답률: 67%)
  • 제1각법의 기호는 원뿔의 정면도와 측면도 배치 순서가 제3각법과 반대로 나타나는 특징이 있습니다. 따라서 가 정답입니다.

    오답 노트
    : 제3각법 기호임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 가공방법의 약호를 나타낸 것 중 틀린 것은?

  1. 선반가공(L)
  2. 보링가공(B)
  3. 리머가공(FR)
  4. 호닝가공(GB)
(정답률: 57%)
  • 가공방법 약호에서 호닝가공은 GH로 표시해야 합니다. GB는 잘못된 표기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 기하 공차의 종류 중 모양 공차에 해당되지 않는 것은?

  1. 평행도 공차
  2. 진직도 공차
  3. 진원도 공차
  4. 평면도 공차
(정답률: 63%)
  • 평행도 공차는 모양 공차가 아니라 자세 공차에 해당합니다.

    오답 노트
    진직도, 진원도, 평면도: 모양 공차에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 용접 이음의 용접기호로 옳은 것은?

(정답률: 54%)
  • 제시된 이미지 를 보면 V형 맞대기 용접이 화살표 반대쪽(반대편)에서 이루어지고 있습니다. 용접 기호에서 화살표 쪽 용접은 실선 위에, 반대쪽 용접은 점선 위에 기호를 표시해야 하므로 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. "6208 ZZ"로 표시된 베어링에 결합되는 축의 지름은?

  1. 10 mm
  2. 20 mm
  3. 30 mm
  4. 40 mm
(정답률: 83%)
  • 베어링 번호의 끝 두 자리는 안지름 번호를 나타내며, 번호 04부터는 해당 숫자에 5를 곱하여 실제 지름을 계산합니다.
    ① [기본 공식] $d = n \times 5$
    ② [숫자 대입] $d = 8 \times 5$
    ③ [최종 결과] $d = 40$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 관용 테이퍼 나사 중 테이퍼 수나사를 표시하는 기호는?

  1. M
  2. Tr
  3. R
  4. S
(정답률: 65%)
  • 관용 테이퍼 나사에서 수나사는 R, 암나사는 RC로 표시합니다.

    오답 노트
    M: 미터 보통 나사
    Tr: 미터 사다리꼴 나사
    S: 미니어처 나사
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 헬리컬 기어, 나사 기어, 하이포이드 기어의 잇줄 방향의 표시 방법은?

  1. 2개의 가는 실선으로 표시
  2. 2개의 가는 2점 쇄선으로 표시
  3. 3개의 가는 실선으로 표시
  4. 3개의 굵은 2점 쇄선으로 표시
(정답률: 55%)
  • KS B 0002 기어 제도 규격에 따라 헬리컬 기어, 나사 기어, 웜 등의 잇줄 방향은 3개의 가는 실선으로 그리는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 평벨트 풀리의 도시 방법에 대한 설명 중 틀린 것은?

  1. 암은 길이 방향으로 절단하여 단면 도시를 한다.
  2. 벨트 풀리는 축 직각 방향의 투상을 주투상도로 한다.
  3. 암의 단면형은 도형의 안이나 밖에 회전 단면을 도시한다.
  4. 암의 테이퍼 부분 치수를 기입할 때 치수 보조선은 경사선으로 긋는다.
(정답률: 55%)
  • 평벨트 풀리의 암(Arm) 부분은 구조가 복잡하기 때문에 길이 방향으로 절단하여 단면 도시를 하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 나사용 구멍이 없는 평행키의 기호는?

  1. P
  2. PS
  3. T
  4. TG
(정답률: 51%)
  • 평행키의 기호 체계에서 나사용 구멍이 없는 기본 형태는 P로 표시합니다.

    오답 노트
    PS: 나사용 구멍이 있는 평행키
    T: 머리가 있는 평행키
    TG: 머리가 있고 나사용 구멍이 있는 평행키
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 볼트의 머리가 조립부분에서 밖으로 나오지 않아야 할 때, 사용하는 볼트는?

  1. 아이 볼트
  2. 나비 볼트
  3. 기초 볼트
  4. 육각 구멍붙이 볼트
(정답률: 67%)
  • 볼트의 머리가 조립 부분 밖으로 돌출되지 않아야 하는 곳에는 머리 부분에 육각 구멍이 있어 렌치로 조일 수 있는 육각 구멍붙이 볼트를 사용합니다.

    오답 노트
    아이 볼트: 머리가 고리 모양으로 체인 등을 거는 용도
    나비 볼트: 손으로 쉽게 돌릴 수 있는 날개 모양
    기초 볼트: 콘크리트에 고정하여 기계 구조물을 설치하는 용도
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 기어의 종류 중 피치원 지름이 무한대인 기어는?

  1. 스퍼기어
  2. 래크
  3. 피니언
  4. 베벨기어
(정답률: 48%)
  • 래크는 원통 기어의 피치원 반경이 무한대인 특수한 형태로, 기어 치형이 직선 형태로 배열되어 있습니다. 따라서 피니언의 회전 운동을 직선 운동으로 변환하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 보일러 또는 압력 용기에서 실제 사용 압력이 설계된 규정 압력보다 높아졌을 때, 밸브가 열려 사용 압력을 조정하는 장치는?

  1. 콕
  2. 체크 밸브
  3. 스톱 밸브
  4. 안전 밸브
(정답률: 66%)
  • 안전 밸브는 보일러나 압력 용기 내부의 압력이 설정된 규정 압력을 초과할 때 자동으로 열려 내부 유체를 배출함으로써 압력을 조절하고 폭발을 방지하는 장치입니다.

    오답 노트
    체크 밸브: 유체를 한 방향으로만 흐르게 하는 역류 방지 밸브
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 축의 끝에 45° 모떼기 치수를 기입하는 방법으로 틀린 것은?

(정답률: 56%)
  • 45° 모따기 치수는 '모따기 길이 치수 × 45°' 또는 'C' 기호 뒤에 길이 치수를 기입하는 것이 원칙입니다. 처럼 '2-45°'와 같은 형식으로는 표기하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 스프링 도시의 일반 사항이 아닌 것은?

  1. 코일 스프링은 일반적으로 무 하중 상태에서 그린다.
  2. 그림 안에 기입하기 힘든 사항은 일괄하여 요목표에 기입한다.
  3. 하중이 걸린 상태에서 그린 경우에는 치수를 기입할 때, 그 때의 하중을 기입한다.
  4. 단서가 없는 코일 스프링이나 벌류트 스프링은 모두 왼쪽으로 감은 것을 나타낸다.
(정답률: 70%)
  • 단서가 없는 코일 스프링이나 벌류트 스프링은 기본적으로 오른쪽으로 감은 것으로 나타냅니다.

    오답 노트
    왼쪽으로 감은 경우: '감김 방향 왼쪽'이라고 별도로 표시해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. CAD 시스템에서 점을 정의하기 위해 사용되는 좌표계가 아닌 것은?

  1. 극 좌표계
  2. 원통 좌표계
  3. 회전 좌표계
  4. 직교 좌표계
(정답률: 49%)
  • CAD 시스템에서 점을 정의하기 위해 극 좌표계, 직교 좌표계(2차원), 원통 좌표계(3차원)를 사용합니다. 반면 회전 좌표계는 시간의 흐름에 따라 좌표축의 방향이 계속 변하므로 고정된 점을 정의하는 좌표계로 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 컴퓨터가 데이터를 기억할 때의 최소 단위는 무엇인가?

  1. bit
  2. byte
  3. word
  4. block
(정답률: 84%)
  • 컴퓨터 데이터의 기억 단위는 $bit \rightarrow byte \rightarrow word$ 순으로 커지므로, 가장 작은 최소 단위는 $bit$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

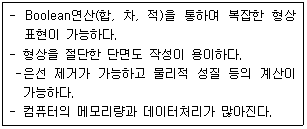

59. 다음 설명에 가장 적합한 3차원의 기하학적 형상 모델링 방법은?

  1. 서피스 모델링(surface modeling)
  2. 솔리드 모델링(solid modeling)
  3. 시스템 모델링(system modeling)
  4. 와이어 프레임 모델링(wire frame modeling)
(정답률: 74%)

  • 부피와 체적을 가진 모델링 방식으로, Boolean 연산을 통한 복잡한 형상 표현, 은선 제거, 단면도 작성 및 물리적 성질 계산이 가능한 방법은 솔리드 모델링입니다.

    오답 노트
    서피스 모델링: 면(표면)으로 표현하는 방식
    와이어 프레임 모델링: 선(뼈대)으로만 표현하는 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 입·출력 장치의 연결이 잘못된 것은?

  1. 입력장치 - 트랙볼, 마우스
  2. 입력장치 - 키보드, 라이트펜
  3. 출력장치 - 프린터, COM
  4. 출력장치 - 디지타이저, 플로터
(정답률: 68%)
  • 디지타이저는 외부의 아날로그 정보를 디지털 데이터로 변환하여 컴퓨터로 보내는 입력장치입니다.

    오답 노트
    디지타이저, 플로터: 디지타이저는 입력장치이므로 출력장치로 분류한 설명은 틀렸습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
