1과목: 전기 이론
1. 저항 R=15[Ω], 자체 인덕턴스 L=35[mH], 정전용량 C=300[㎌]의 직렬회로에서 공진 주파수 f 는 약 얼마[Hz] 인가?
- 40
- 50
- 60
- 70
3. "같은 전기량에 의해서 여러 가지 화합물이 전해될 때 석출되는 물질의 양은 그 물질의 화학당량에 비례한다." 이 법칙은?
- 렌츠의 법칙
- 패러데이의 법칙
- 앙페르의 법칙
- 줄의 법칙
5. 상호 유도 회로에서 결합계수 k는?(단, M은 상호 인덕턴스, L1, L2는 자기 인덕턴스이다.)
-
CBT문제은행AI2023-04-12 18:16
상호 유도 회로에서 결합계수 k는 M/(L1*L2)로 정의됩니다. 따라서 보기 중에서 "
"가 정답입니다. 이유는 상호 인덕턴스 M이 자기 인덕턴스 L1, L2보다 클 때 결합계수 k는 1보다 큰 값을 가지며, M이 L1, L2와 같거나 작을 때는 1보다 작은 값을 가지기 때문입니다.
7. +Q1[C]과 -Q2[C]의 전하가 진공 중에서 r[m]의 거리에 있을 때 이들 둘 사이에 작용하는 정전기력 F[N]는?
-
CBT문제은행AI
2023-04-12 18:16
정전기력은 쿨롱 법칙에 의해 결정됩니다. 쿨롱 법칙은 두 전하 사이의 힘을 결정하는 법칙으로, 두 전하의 크기와 거리에 비례합니다. 따라서, Q1과 Q2의 크기와 거리에 따라 정전기력이 결정됩니다.
정전기력은 다음과 같이 계산됩니다.
F = k * (Q1 * Q2) / r^2
여기서 k는 쿨롱 상수이고, r은 두 전하 사이의 거리입니다.
따라서, Q1과 -Q2 사이의 정전기력은 다음과 같이 계산됩니다.
F = k * (Q1 * (-Q2)) / r^2
= -k * (Q1 * Q2) / r^2
여기서 Q2가 음수이므로, 전하 사이의 힘은 반대 방향으로 작용합니다.
따라서, 보기에서 정답은 "
"입니다.
8. 교류회로에서 코일과 콘덴서를 병렬로 연결한 상태에서 주파수가 증가하면 어느 쪽이 전류가 잘 흐르는가?
- 코일
- 콘덴서
- 코일과 콘덴서에 같이 흐른다.
- 모두 흐르지 않는다.
9. 어떤 회로에 50[V]의 전압을 가하니 8+j6[A]의 전류가 흘렀다면 이 회로의 임피던스[Ω]는?
- 3-j4
- 3+j4
- 4-j3
- 4+j3
10. 전하의 성질에 대한 설명 중 옳지 않는 것은?
- 같은 종류의 전하는 흡인하고 다른 종류의 전하기기를 반발한다.
- 대전체에 들어 있는 전하를 없애려면 접지시킨다.
- 대전체의 영향으로 비대전체에 전기가 유도 된다.
- 전하의 가장 안정한 상태를 유지하려는 성질이 있다.
12. 금속 내부를 지나는 자속의 변화로 금속 내부에 생기는 맴돌이 전류를 작게 하려면 어떻게 하여야 하는가?
- 두꺼운 철판을 사용한다.
- 높은 전류를 가한다.
- 얇은 철판을 성층하여 사용한다.
- 철판 양면에 절연지를 부착한다.
13. 반지름 5㎝, 권수 100회인 원형 코일에 15A의 전류가 흐르면 코일중심의 자장의 세기는 몇 [AT/m] 인가?
- 750
- 3000
- 15000
- 22500
15. 1대의 출력이 100[kVA]인 단상 변압기 2대로 V결선하여 3상 전력를 공급할 수 있는 최대전력은 몇 [kVA] 인가?
- 100
- 200
-
CBT문제은행AI
2023-04-12 18:16
3상 전력은 단상 전력의 1.732배이므로, 1대의 단상 변압기 출력인 100[kVA]를 1.732로 나누면 대략 57.74[kVA]가 된다. 따라서 2대의 단상 변압기를 V결선하여 3상 전력을 공급할 때 최대 전력은 2대의 단상 변압기 출력인 100[kVA]의 합인 200[kVA]가 된다. 따라서 정답은 "
"이다.
17. 누설자속이 발생되는 어려운 경우는 어느 것인가?
- 자로에 공극이 있는 경우
- 자로의 자속 밀도가 높은 경우
- 철심이 자기 포화되어 있는 경우
- 자기회로의 자기저항이 작은 경우
18. 다음은 전기력선의 성질이다. 틀린 것은?
- 전기력선은 서로 교차하지 않는다.
- 전기력선은 도체의 표면에 수직이다.
- 전기력선의 밀도는 전기장의 크기를 나타낸다.
- 같은 전기력선은 서로 끌어당긴다.
2과목: 전기 기기
22. 동기발전기의 무부하포화곡선을 나타낸 것이다. 포화계수에 해당하는 것은?
-
CBT문제은행AI
2023-04-12 18:16
무부하포화곡선은 동기발전기의 출력전압과 회전수의 관계를 나타낸 것이다. 이 때, 포화계수는 출력전압이 최대치에 도달했을 때의 회전수와 무부하회전수의 비율을 나타내는 값이다. 따라서, 그래프에서 출력전압이 최대치에 도달하는 지점이 "
" 이므로, 포화계수는 이 값이 된다.
23. 부흐홀츠 계전기의 설치 위치로 가장 적당한 곳은?
- 변압기 주 탱크 내부
- 콘서베이터 내부
- 변압기 고압측 부싱
- 변압기 주 탱크와 콘서베이터 사이
24. 직류 분권발전기가 있다. 전기자 총도체수 220, 매극의 자속수 0.01[Wb], 극수 6, 회전수 1500[rpm] 일 때 유기기전력은 몇 [V]인가?(단, 전기자 권선은 파권이다.)
- 60
- 120
- 165
- 240
25. 다음 직류 전동기에 대한 설명으로 옳은 것은?
- 전기철도용 전동기는 차동 복권 전동기이다.
- 분권 전동기는 계자 저항기로 쉽게 회전속도를 조정할 수 있다.
- 직권 전동기에서는 부하가 줄면 속도가 감소한다.
- 분권 전동기는 부하에 따라 속도가 현저하게 변한다.
26. 다음 회로도에 대한 설명으로 옳지 않은 것은?
- 다이오드의 양극의 전압이 음극에 비하며 높을 때를 순방향 도통 상태라 한다.
- 다이오드의 양극의 전압이 음극에 비하여 낮을 때를 역방향 저지 상태라 한다.
- 실제의 다이오드는 순방향 도통 시 양 단자 간의 전압 강하가 발생하지 않는다.
- 역방향 저지 상태에서는 역방향으로(음극에서 양극으로) 약간의 전류가 흐르는데 이를 누설 전류라고 한다.
27. 3상 유도전동기의 토크는?
- 2차 유도기전력의 2승에 비례한다.
- 2차 유도기전력에 비례한다.
- 2차 유도기전력과 무관한다.
- 2차 유도기전력의 0.5승에 비례한다.
30. 낙뢰, 수목 접촉, 일시적인 섬락 등 순간적인 사고로 계통에서 분리된 구간을 신속하게 계통에 투입시킴으로써 계통의 안정도를 향상시키고 정전 시간을 단축시키기 위한 사용되는 계전기는?
- 차동 계전기
- 과전류 계전기
- 거리 계전기
- 재폐로 계전기

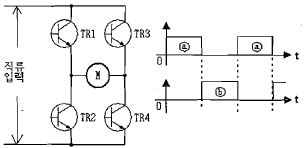

32. 그림은 유동 전동기 속도제어 회로 및 트랜지스터의 컬렉터 전류 그래프이다. ⓐ와 ⓑ에 해당하는 트랜지스터는?
- ⓐ는 TR1과 TR2, ⓑTR3, TR4
- ⓐ는 TR1과 TR3, ⓑTR2, TR4
- ⓐ는 TR2과 TR4, ⓑTR1, TR3
- ⓐ는 TR1과 TR4, ⓑTR2, TR3
34. 비돌극형 동기발전기의 단자접압(1상)을 V, 유도 기전력(1상)을 E, 동기 리액턴스 Xs, 부하각을 δ라고 하면, 1상의 출력[W]은?(단, 전기자 저항 등은 무시한다.)
-
CBT문제은행AI
2023-04-12 18:16
비돌극형 동기발전기의 출력은 유도 기전력과 부하각에 의해 결정됩니다. 이때, 유도 기전력은 동기 리액턴스와 출력전압의 곱으로 나타낼 수 있습니다. 따라서, 유도 기전력은 E = V Xs 입니다.
한편, 부하각은 출력전압과 출력전류의 상대적인 위상차에 의해 결정됩니다. 이때, 출력전류는 유도 기전력과 출력전압의 차이에 의해 결정됩니다. 따라서, 출력전류는 I = (V - E) / Xs 입니다.
따라서, 1상의 출력은 P = V I cosδ = V (V - E) / Xs cosδ 입니다. 이를 간단하게 정리하면 P = (V^2 / Xs) cosδ - (V E / Xs) cosδ 입니다.
이때, cosδ는 부하각을 나타내는 값으로, 0보다 크고 1보다 작은 값입니다. 따라서, cosδ를 최대화하기 위해서는 cosδ = 1이 되도록 해야 합니다. 이를 위해서는 부하각이 없는 상태여야 하며, 이는 부하가 없는 상태에서 유도 기전력과 출력전압이 완전히 일치할 때 이루어집니다.
따라서, 최대 출력을 얻기 위해서는 유도 기전력과 출력전압이 완전히 일치하는 상태에서 출력을 측정해야 합니다. 이를 위해서는 단자접압에서 전압을 측정하면 됩니다. 따라서, 정답은 "
" 입니다.
35. 3상 동기전동기 자기동법에 관한 사항 중 틀린 것은?
- 기동토크를 적당한 값으로 유지하기 위하여 변압기 탭에 의해 전격전압의 80% 정도로 저압을 가해 기동을 한다.
- 기동토크는 일반적으로 적고 전부하 토크의 40~60% 정도이다.
- 제동권선에 의한 기동토크를 이용하는 것으로 제동권선은 2차권선으로서 기동토크를 발생한다.
- 기동할 때에는 회전자속에 의하여 계자권선안에는 고압이 유도되어 절연을 파괴할 우려가 있다.
36. 유도 전동기 권선법 중 맞지 않는 것은?
- 고정자 권선은 단층 파권이다.
- 고정자 권선은 3상 권선이 쓰인다.
- 소형 전동기는 보통 4극이다.
- 홈 수는 24개 또는 36개이다.
38. 60[Hz], 20000[kVA]의 발전기의 회전수가 900[rpm]이라면 이 발전기의 극수는 얼마인가?
- 8극
- 12극
- 14극
- 16극
39. 일반적으로 반도체의 저항값과 온도와의 관계가 바른것은?
- 저항값은 온도에 비례한다.
- 저항값은 온도에 반비례한다.
- 저항값은 온도의 제곱에 반비례한다.
- 저항값은 온도의 제곱에 비례한다.
3과목: 전기 설비
41. 정션 박스내에서 절연 전선을 쥐꼬리 접속한 후 접속과 절연을 위해 사용되는 재료는?
- 링형 슬리브
- S형 슬리브
- 와이어 커넥터
- 터미널 러그
42. 케이블 공사에 의한 저압 옥내배선에서 케이블을 조영재의 아랫면 또는 옆면에 따라 붙이는 경우에는 전선의 지지점간 거리는 몇 [m] 이하이어야 하는가?
- 0.5
- 1
- 1.5
- 2
43. 분전반 및 배전반은 어떤 장소에 설치하는 것이 바람직한가?
- 전기회로를 쉽게 조작할 수 있는 장소
- 개폐기를 쉽게 개폐할 수 없는 장소
- 은폐된 장소
- 이동이 심한 장소
44. 합성수지 몰드 공사는 사용전압이 몇 [V] 미만의 배선을 사용하는가?
- 200[V]
- 400[V]
- 600[V]
- 800[V]
45. 천장에 작은 구멍을 뚫어 그 속에 등기구를 매입시키는 방식으로 건축의 공간을 유효하게 하는 조명방식은?
- 코브방식
- 코퍼방식
- 밸런스방식
- 다운라이트방식
46. 동전선의 접속방법에서 종단접속 방법이 아닌 것은?
- 비틀어 꽂는 형의 전선접속기에 의한 접속
- 종단겹침용 슬리브(E형)에 의한 접속
- 직선 맞대기용 슬리브(B)형에 의한 압착접속
- 직선 겹침용 슬리브(P형)에 의한 접속
47. 가연성 가스가 존재하는 저압 옥내전기설비 공사 방법으로 옳은 것은?
- 가요 전선관 공사
- 합성 수지관 공사
- 금속관 공사
- 금속 몰드 공사
48. 셀룰로이드, 성냥, 석유류 등 기타 가연성 위험물질을 제조 또는 저장하는 장소의 배선 방법이 아닌 것은?
- 배선을 금속관배선, 합성수지관배선 또는 케이블배선에 의할 것
- 금속관은 박강 전선관 또는 이와 동등이상의 강도가 있는 것을 사용할 것
- 두께가 2[㎜] 미만의 합성수지제 전선관을 사용할 것
- 합성수지관배선에 사용하는 합성수지관 및 박스 기타 부속품은 손상될 우려가 없도록 시설할 것
49. 라이팅 덕트 공사에 의한 저압 옥내배선 시 덕트의 지지점간의 거리는 몇 [m]이하로 해야 하는가?
- 1.0
- 1.2
- 2.0
- 3.0
50. 소맥분, 전분 기타 가연성의 분진이 존재하는 곳의 저압 옥내 배선공사 방법에 해당되지 않는 것은?
- 케이블 공사
- 금속관 공사
- 애자사용 공사
- 합성수지관 공사
51. 지중 전선로를 직접 매설식에 의하여 시설하는 경우 차량의 압력을 받을 우려가 있는 장소의 매설 깊이는?(관련 규정 개정전 문제로 여기서는 기존 정답인 4번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
- 0.6[m] 이상
- 0.8[m] 이상
- 1.0[m] 이상
- 1.2[m] 이상
53. 가요 전선관 공사에 다음의 전선을 사용 하였다. 맞게 사용 한 것은?
- 알루미늄 35[mm2]의 단선
- 절연전선 16[mm2]의 단선
- 절연전선 10[mm2]의 연선
- 알루미늄 25[mm2]의 단선
54. 철근 콘크리드 건물에 노출 금속관 공사를 할 때 직각으로 굽히는 곳에 사용되는 금속관 재료는?
- 엔트런스 캡
- 유니버셜엘보
- 4각 박스
- 터미널 캡
55. 전주의 길이가 16[m]인 지지물을 건주하는 경우에 땅에 묻히는 최소 깊이는 몇[m] 인가?(단. 설계하중이 6.8kN 이하 이다.)
- 1.5
- 2
- 2.5
- 3
56. 하나의 수용장소의 인입선 접속점에서 분기하여 지지물을 거치지 아니하고 다른 수용장소의 인입선 접속점에 이르는 전선은?
- 가공 인입선
- 구내 인입선
- 연접 인입선
- 옥측배선
59. 다음 중 3로 스위치를 나타내는 그림 기호는?
-
CBT문제은행AI
2023-04-12 18:16
정답은 "
" 입니다.
이유는 그림에서 스위치가 중앙에 위치하고 있으며, 스위치의 위쪽과 아래쪽에 각각 선이 하나씩 연결되어 있기 때문입니다. 이러한 모양은 전기회로에서 3으로 표시되는 것과 유사하며, 따라서 3으로 스위치를 나타내는 그림 기호로 사용됩니다.
60. 최대 사용전압이 70[kV]인 중성점 직접접지식 전로의 절연내력 시험전압은 몇 [V]인가?
- 35000[V]
- 42000[V]
- 44800[V]
- 50400[V]
f = 1 / (2π√(LC))
여기서 L은 인덕턴스, C는 정전용량입니다. 따라서,
f = 1 / (2π√(35×10^-3×300×10^-6)) ≈ 50 [Hz]
따라서 정답은 "50"입니다. 이유는 공식에 따라 계산한 결과이기 때문입니다.
