1과목: 전기 이론
2. 그림과 같이 C = 2[㎌]의 콘덴서가 연결되어 있다. A점과 B점 사이의 합성 정전용량은 얼마인가?
- 1[㎌]
- 2[㎌]
- 4[㎌]
- 8[㎌]
3. 다음 설명 중 틀린 것은?
- 앙페르의 오른 나사 법칙 : 전류의 방향을 오른나사가 진행하는 방향으로 하면, 이때 발생되는 자기장의 방향은 오른나사의 회전 방향이 된다.
- 렌츠의 법칙 : 유도 기전력은 자신의 발생 원인이 되는 자속의 변화를 방해하려는 방향으로 발생한다.
- 패러데이의 전자 유도 법칙 : 유도 기전력의 크기는 코일을 지나는 자속의 매초 변화량과 코일의 권수에 비례한다.
- 쿨롱의 법칙 : 두 자극 사이에 작용하는 자력의 크기는 양 자극의 세기의 곱에 비례하며, 자극 간의 거리의 제곱에 비례한다.
4. 200[V], 40[W]의 형광등에 전격 전압이 가해졌을 때 형광등 회로에 흐르는 전류는 0.42[A]이다. 형광등의 역률[%]은?
- 37.5
- 47.6
- 57.5
- 67.5
5. 자체 인덕턴스가 각각 L1, L2[H]인 두 원통 코일이 서로 직교하고 있다. 두 코일 사이의 상호 인덕턴스 [H]는?
- L1+ L2
- L1L2
- 0
6. 다음 전압과 전류의 위상차는 어떻게 되는가?
- 전류가 π/3 만큼 앞선다
- 전압이 π/3 만큼 앞선다.
- 전압이 π/6 만큼 앞선다.
- 전류가 π/6 만큼 앞선다.
10. 비정현파의 종류에 속하는 직사각형파의 전개식에서 기본파의 진폭[V]은?(단, Vm = 20[V], t = 10[mS])
- 23.47[V]
- 24.47[V]
- 25.47[V]
- 26.47[V]
11. 다음은 정전 흡인력에 대한 설명이다. 옳은 것은?
- 정전 흡인력은 전압의 제곱에 비례한다.
- 정전 흡인력은 극판 간격에 비례한다.
- 정전 흡인력은 극판 면적의 제곱에 비례한다.
- 정전 흡인력은 쿨롱의 법칙으로 직접 계산한다.
12. 그림의 회로에서 모든 저항값은 2[Ω]이고, 전류 전체 I는 6[A]이다. I1에 흐르는 전류는?
- 1[A]
- 2[A]
- 3[A]
- 4[A]
13. 1[cm]당 권수가 10인 무한 길이 솔레노이드에 1[A]의 전류가 흐르고 있을 때 솔레노이드 외부 자계의 세기[AT/m]는?
- 0
- 10
- 100
- 1000
14. 전기장(電氣場)에 대한 설명으로 옳지 않은 것은?
- 대전된 무한장 원통의 내부 전기장은 0 이다.
- 대전된 구(球)의 내부 전기장은 0 이다.
- 대전된 도체 내부의 전하 및 전기장은 모두 0 이다.
- 도체 표면의 전기장은 그 표면에 평행이다.

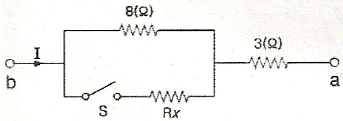

16. 그림과 같은 회로에서 a, b간에 E[V]의 전압을 가하여 일정하게 하고, 스위치 S를 닫았을 때의 전전류 I[A]가 닫기전 전류의 3배가 되었다면 저항 Rx의 값은 약 몇 [Ω] 인가?
- 0.73
- 1.44
- 2.16
- 2.88
17. 어떤 도체에 5초간 4[C]의 전하가 이동했다면 이 도체에 흐르는 전류는?
- 0.12 × 103[mA]
- 0.8 × 103[mA]
- 1.25 × 103[mA]
- 8 × 103[mA]
18. 내부 저항이 0.1[Ω]인 전지 10개를 병렬 연결하면, 전체 내부 저항은?
- 0.01[Ω]
- 0.05[Ω]
- 0.1[Ω]
- 1[Ω]
19. R=6[Ω], Xc=8[Ω]이 직렬로 접속된 회로에 I=10[A]의 전류가 흐른다면 전압[V]은?
- 60 + j80
- 60 - j80
- 100 + j150
- 100 - j150
20. 저항 R1, R2의 병렬회로에서 R2에 흐르는 전류가 I 일 때 전 전류는?
-
CBT문제은행AI2023-04-12 18:17
병렬회로에서는 각 저항에 동일한 전압이 걸리기 때문에, R2에 걸리는 전압은 전체 전압의 일부분이며, R1에 걸리는 전압은 전체 전압에서 R2에 걸리는 전압을 뺀 나머지 전압이다. 따라서 R2에 흐르는 전류 I는 전체 전류의 일부분이며, 전체 전류는 I보다 크다. 따라서 정답은 "
" 이다.
2과목: 전기 기기
21. 5.5[kW], 200[V] 유도전동기의 전전압 가동시의 기동전류가 150[A]이었다. 여기에 Y-△ 기동시 기동전류는 몇 [A]가 되는가?
- 50
- 70
- 87
- 95
22. 변압기의 절연내역 시험 중 유도시험에서의 시험시간은?(단 유도시험의 계속시간은 시험전압 주파수가 정격주파수의 2배를 넘는 경우이다.)
-
CBT문제은행AI
2023-04-12 18:17
변압기의 절연내역 시험 중 유도시험은 고전압을 가한 후 일정한 시간 동안 유지하여 절연내역의 내구성을 확인하는 시험이다. 그러나 유도시험의 계속시간은 시험전압 주파수가 정격주파수의 2배를 넘는 경우에만 해당되므로, 정격주파수에서의 유도시험 시간은 1분이 된다. 따라서 정답은 "
"이다.
23. 출력 12[kW], 회전수 1140[rpm]인 유도전동기의 동기 와트는 약 몇 [kW]인가?(단, 동기속도 Ns는 1200[rpm]이다.)
- 10.4
- 11.5
- 12.6
- 13.2
24. 직류 전동기의 회전 방향을 바꾸는 방법으로 옳은 것은?
- 전기자 회로의 저항을 바꾼다.
- 전기자 권속의 접속을 바꾼다.
- 정류자 접속을 바꾼다.
- 브러시의 위치를 조정한다.
25. 동기발전기의 병렬운전에 필요한 조건이 아닌 것은?
- 유기기전력의 주파수
- 유기기전력의 위상
- 유기기전력의 역률
- 유기기전력의 크기
26. 단락비가 큰 동기기에 대한 설명으로 옳은 것은?
- 기계가 소형이다.
- 안정도가 높다.
- 전압 변동률이 크다.
- 전기자반작용이 크다.
28. 3상 동기 전동기의 특징이 아닌 것은?
- 부하의 변화로 속도가 변하지 않는다.
- 부하의 역률을 개선 할 수 있다.
- 전부하 효율이 양호하다.
- 공극이 좁으므로 기계적으로 견고하다.
30. 속도를 광범위하게 조정할 수 있으므로 압연기나 엘리베이터 등에 사용되는 직류 전동기는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- 직권 전동기
- 분권 전동기
- 타여자 전동기
- 가동 복권 전동기
31. 단상 전파정류 회로에서 a = 60°일 때 정류전압은?(단, 전원측 실효값 전압은 100V이며, 유도성 부하를 가지는 제어정류기이다.)
- 약 15[V]
- 약 22[V]
- 약 35[V]
- 약 45[V]
32. 부흐홀츠 계전기의 설치 위치는?
- 변압기 본체와 콘서베이터 사이
- 콘서베이터 내부
- 변압기의 고압측 부싱
- 변압기 주탱크 내부
34. 변압기의 2차 저항이 0.1[Ω]일 때 1차로 환산하면 360[Ω]이 된다. 이 변압기의 권수비는?
- 30
- 40
- 50
- 60
37. 용량이 작은 변압기의 단락 보호용으로 주 보호방식으로 사용되는 계전기는?
- 차동전류 계전 방식
- 과전류 계전 방식
- 비율차동 계전 방식
- 기계적 계전 방식
38. 반파 정류 회로에서 변압기 2차 전압의 실효치를 E[V]라 하면 직류 전류 평균치는?(단, 정류기의 전압강하는 무시 한다.)
-
CBT문제은행AI
2023-04-12 18:17
반파 정류 회로에서는 정류기를 통해 양의 반주기와 음의 반주기의 전압을 모두 사용할 수 있기 때문에, 전압의 평균값은 전압의 절댓값의 평균값인 E/π가 된다. 따라서 직류 전류 평균치는 E/π를 저보 B에서 제시된 "
"와 같다.
39. 직류 발전기의 무부하 특성곡선은?
- 부하전류와 무부하 단자전압과의 관계이다.
- 계자전류와 부하전류와의 관계이다.
- 계자전류와 무부하 단자전압과의 관계이다.
- 계자전류와 회전력과의 관계이다.
40. 극수 10, 동기속도 600[rpm]인 동기 발전기에서 나오는 전압의 주파수는 몇 [Hz]인가?
- 50
- 60
- 80
- 120
3과목: 전기 설비
41. 가요전선관에 대한 설명으로 잘못된 것은?
- 가요전선관의 상호접속은 커플링으로 하여야 한다.
- 가요전선관과 금속관 배선 등과 연결하는 경우 적당한 구조의 커플링으로 완벽하게 접속하여야 한다.
- 가요전선관을 조영재의 측면에 새들로 지지하는 경우 지점간의 거리는 1m이하이어야 한다.
- 1종 가요전선관을 구부리는 경우의 곡률 반지름은 관안지름의 10배 이상으로 하여야 한다.
42. 전등 한 개를 2개소에서 점멸하고자 할 때 옳은 배선은?
-
CBT문제은행AI
2023-04-12 18:17
옳은 배선은 "
" 입니다. 이유는 이 배선에서는 전등과 스위치가 별도의 회로로 연결되어 있기 때문에 각각의 스위치에서 전등을 켜고 끌 수 있습니다. 다른 보기들은 전등과 스위치가 직렬로 연결되어 있어 한 스위치에서만 전등을 켜고 끌 수 있습니다.
43. 다음 중 차단기를 시설해야 하는 곳으로 가장 적당한 것은?
- 고압에서 저압으로 변성하는 2차측의 저압측 전선
- 제2종 접지 공사를 한 저압 가공 전로의 전지측 전선
- 다선식 전로의 중성선
- 접지공사의 접지선
44. 배전반을 나타내는 그림 기호는?
-
CBT문제은행AI
2023-04-12 18:17
정답은 "
"입니다.
이유는 다음과 같습니다.
- 상하좌우로 뻗은 선들은 전선을 나타냅니다.
- 가운데에 있는 사각형은 배전반의 위치를 나타냅니다.
- 사각형 안에 있는 선은 배전반 내부의 전선을 나타냅니다.
- 사각형 위에 있는 선은 배전반으로 들어오는 전원을 나타냅니다.
- 사각형 아래에 있는 선은 배전반에서 나가는 전원을 나타냅니다.
45. 고압을 저압으로 변성하는 변압기의 제2종 접지공사용 동선의 최소 굵기는 몇 [mm2]이상 인가?(관련 규정 개정전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
- 4
- 6
- 10
- 16
46. 흥행장의 저압 공사에서 잘못된 것은?(관련 규정 개정전 문제로 여기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
- 무대, 무대 밑, 오케스트라 박스 및 영사실의 전로에는 전용 개폐기 및 과전류 차단기를 시설할 필요가 없다.
- 무대용의 콘센트, 박스 플라이 덕트 및 보더 라이트의 금속제 외함에는 제3종 접지를 하여야 한다.
- 플라이 덕트는 조영재 등에 견고하게 시설하여야 한다.
- 사용전압 400V 미만의 이동전선은 0.6/1 kV EP 고무 절연 클로로플렌 캡타이어케이블을 사용한다.
47. 티탄을 제조하는 공장으로 먼지가 쌓여진 상태에서 착화된 때에 폭발할 우려가 있는 곳에 저압 옥내배선을 설치 하고자 한다. 알맞은 공사 방법은?
- 합성수지 몰드공사
- 라이팅 덕트공사
- 금속몰드공사
- 금속관공사
48. 기구 단자에 전선 접속시 진동 등으로 헐거워지는 염려가 있는 곳에 사용되는 것은?
- 스프링와셔
- 2중 볼트
- 삼각 볼트
- 접속기
50. 버스덕트 공사에서 저압 옥내 배선의 사용전압이 400V 미만인 경우에는 덕트에 몇 종 접지공사를 하여야 하는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- 제1종
- 제2종
- 제3종
- 특별 제3종
51. 고압 보안공사 시 고압 가공전선로의 경간은 철탑의 경우 얼마 이하이어야 하는가?
- 100[m]
- 150[m]
- 400[m]
- 600[m]
53. 저압 가공전선 또는 고압 가공전선이 도로를 횡단하는 경우 전선의 지표상 최소 높이는?
- 2[m]
- 3[m]
- 5[m]
- 6[m]
54. 금속관을 구부리는 경우 곡률의 안측 반지름은?
- 전선관 안지름이 3배 이상
- 전선관 안지름의 6배 이상
- 전선관 안지름의 8배 이상
- 전선관 안지름의 12배 이상
55. 저압 인입선의 접속점 선정으로 잘못된 것은?
- 인입선이 옥상을 가급적 통과하지 않도록 시설할 것
- 인입선은 약전류 전선로와 가까이 시설할 것
- 인입선은 장력에 충분히 견딜 것
- 가공배전선로에서 최단거리로 인입선이 시설될 수 있을 것
56. 가연성 가스가 존재하는 저압 옥내전기설비 공사 방법으로 옳은 것은?
- 가요전선관 공사
- 애자사용 공사
- 금속관 공사
- 금속 몰드 공사
57. A종 철근 콘크리트주의 전장이 15[m]인 경우에 땅에 묻히는 깊이는 최소 몇 [m] 이상으로 해야 하는가?(단, 설계하중은 6.8kN 이하이다)
- 2.5
- 3.0
- 3.5
- 4.0
58. 금속전선관 공사 시 노크아웃 구멍이 금속관보다 클 때 사용되는 접속 기구는?
- 부싱
- 링 리듀서
- 로크너트
- 엔트런스 캡
Ip = √3 × Il
이는 3상 전원에서 각 상의 전류가 120도 위상차를 가지기 때문에, 선전류 Il을 √3으로 곱해야 각 상의 전류 Ip가 됩니다. 따라서, 정답은 "
