전기기능사 필기 기출문제복원 (2015-01-25)

전기기능사
(2015-01-25 기출문제)

목록

1과목: 전기 이론

1. 그림의 단자 1-2에서 본 노튼 등가회로의 개방단 컨덕턴스는 몇 인가?

  1. 0.5
  2. 1
  3. 2
  4. 5.8
(정답률: 52%)
  • 개방단 컨덕턴스는 전체 회로에서 개방된 부분의 전류와 전압 차이의 비율을 나타내는 값입니다.

    이 회로에서는 단자 1과 단자 2 사이의 전압 차이가 2V이고, 개방된 부분에서 흐르는 전류가 4A이므로, 개방단 컨덕턴스는 4A/2V = 2 입니다.

    하지만 문제에서는 "개방단 컨덕턴스의 역수"를 묻고 있으므로, 1/2 = 0.5 이 됩니다. 따라서 정답은 "0.5"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. (V)인 파형의 주파수는 약 몇Hz인가?

  1. 40
  2. 50
  3. 60
  4. 80
(정답률: 71%)
  • (V)자 모양의 파형은 1초당 완성되는 주기가 0.02초이므로, 주파수는 1/0.02 = 50Hz가 됩니다. 따라서 정답은 "50"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 비정현파의 실효값을 나타낸 것은?

  1. 최대파의 실효값
  2. 각 고조파의 실효값의 합
  3. 각 고조파의 실효값의 합의 제곱근
  4. 각 고조파의 실효값의 제곱의 합의 제곱근
(정답률: 66%)
  • 비정현파는 여러 개의 고조파로 이루어져 있습니다. 이때 각 고조파의 크기를 나타내는 것이 실효값입니다. 따라서 모든 고조파의 실효값을 더한 값이 각 고조파의 실효값의 합이 되고, 이를 제곱한 값의 제곱근이 각 고조파의 실효값의 제곱의 합의 제곱근입니다. 이 값은 비정현파의 전체 크기를 나타내는 값으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 평균 반지름이 r(m)이고, 감은 횟수가 N인 환상 솔레노이드에 전류 I(A)가 흐를 때 내부의 자기장의 세기 H(AT/m)는?

  1. H = NI/2πr
  2. H = NI/2r
  3. H = 2πr/NI
  4. H = 2r/NI
(정답률: 66%)
  • 정답은 "H = NI/2πr"입니다.

    환상 솔레노이드는 무한히 긴 직선상에 일정한 간격으로 원형 루프를 둘러싸는 형태의 전류 코일입니다. 이때, 반지름이 r인 루프 하나에 흐르는 전류 I가 만드는 자기장의 세기는 다음과 같습니다.

    H = I/2r

    하지만, 환상 솔레노이드는 무한히 많은 루프로 이루어져 있으므로, 전체 자기장의 세기는 모든 루프에서 만들어지는 자기장의 세기를 더한 값이 됩니다. 이를 수식으로 나타내면 다음과 같습니다.

    H = Σ(I/2r)

    여기서 Σ는 모든 루프에 대한 합을 의미합니다. 이때, 루프의 수를 N이라고 가정하면, Σ(I/2r)은 다음과 같이 변형할 수 있습니다.

    Σ(I/2r) = (NI)/2r

    따라서, 전체 자기장의 세기 H는 다음과 같습니다.

    H = NI/2r

    하지만, 이때 r은 루프 하나의 반지름이 아니라, 전체 솔레노이드의 평균 반지름입니다. 따라서, 위 식을 다시 쓰면 다음과 같습니다.

    H = NI/2πr

    따라서, 정답은 "H = NI/2πr"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 어떤 도체의 길이를 2배로 하고 단면적을 1/3로 했을 때의 저항은 원래 저항의 몇 배가 되는가?

  1. 3배
  2. 4배
  3. 6배
  4. 9배
(정답률: 75%)
  • 저항은 도체의 길이와 단면적에 반비례하므로 길이를 2배로 하고 단면적을 1/3으로 하면 저항은 (2/1) x (3/1) = 6배가 된다. 즉, 길이가 2배가 되면 전체 저항은 2배가 되고, 단면적이 1/3이 되면 전체 저항은 3배가 된다. 따라서, 전체 저항은 2배 x 3배 = 6배가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 기전력이 V0 (V), 내부저항이 r (Ω)인 n개의 전지를 직렬 연결하였다. 전체 내부저항을 옳게 나타낸 것은?

  1. r/n
  2. nr
  3. r/n2
  4. nr2
(정답률: 76%)
  • 전지를 직렬 연결하면 전압은 각 전지의 전압의 합이 되고, 내부저항은 각 전지의 내부저항의 합이 된다. 따라서 전체 내부저항은 n개의 전지의 내부저항을 모두 더한 값인 nr이 된다. 따라서 정답은 "nr"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 공기 중에서 자속밀도 3Wb/m2의 평등 자장 속에 길이 10cm의 직선 도선을 자장의 방향과 직각으로 놓고 여기에 4A의 전류를 흐르게 하면 이 도선이 받는 힘은 몇 N 인가?

  1. 0.5
  2. 1.2
  3. 2.8
  4. 4.2
(정답률: 77%)
  • 도선에 작용하는 로렌츠 힘은 F = IlBsinθ 이다. 여기서 I는 전류, B는 자기장, θ는 전류와 자기장 사이의 각도이다. 이 문제에서는 θ가 90도이므로 sinθ은 1이 된다. 따라서 F = IlB이다.

    주어진 자기장의 자속밀도는 3Wb/m2이므로, B는 3T이다. 전류는 4A이다. 따라서 F = 4A x 0.1m x 3T = 1.2N 이다.

    따라서 정답은 "1.2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 정전용량 C (㎋)의 콘덴서에 충전된 전하가 q=√2Qsin ωt (C)와 같이 변화 하도록 하였다면 이때 콘덴서에 흘러들어가는 전류의 값은?

  1. i=√2ωQsinωt
  2. i=√2ωQcosωt
  3. i=√2ωQsin (ωt- 60°)
  4. i=√2ωQcos (ωt- 60°)
(정답률: 53%)
  • 콘덴서에 충전된 전하의 변화율은 전류와 비례하므로, 전류 i는 다음과 같이 구할 수 있다.

    i = dQ/dt

    여기서, Q는 콘덴서에 충전된 전하이므로, Q = C × V, V는 콘덴서의 전압이다. 따라서,

    i = d(CV)/dt

    전압 V는 전하 Q와 콘덴서의 용량 C에 의해 결정되므로, V = Q/C이다. 이를 대입하면,

    i = d(CQ/C)/dt = Q dC/dt/C + C dQ/dt/C^2

    여기서, C는 일정하므로 dC/dt = 0이다. 따라서,

    i = Q/C dQ/dt = Q/C × √2Qωcosωt = √2ωQ^2cosωt/C

    여기서, Q = √2Qsinωt이므로,

    i = √2ωQcosωt

    따라서, 정답은 "i=√2ωQcosωt"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 4F 와 6F 의 콘덴서를 병렬접속하고 10V의 전압을 가했을 때 축적되는 전하량 Q (C) 는?

  1. 19
  2. 50
  3. 80
  4. 100
(정답률: 82%)
  • 콘덴서의 전하량은 전압과 용량의 곱으로 나타낼 수 있습니다. 따라서, 병렬접속된 콘덴서의 총 용량은 4F + 6F = 10F 입니다. 전압은 10V 이므로, 총 전하량 Q는 10V x 10F = 100C 입니다. 따라서, 정답은 "100" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 회로망의 임의의 접속점에 유입되는 전류는 ∑I=0 라는 법칙은?

  1. 쿨롱의 법칙
  2. 패러데이의 법칙
  3. 키르히호프의 제1법칙
  4. 키르히호프의 제2법칙
(정답률: 80%)
  • "키르히호프의 제1법칙"은 회로망에서 임의의 접속점에 유입되는 전류의 총합이 해당 접속점에서 유출되는 전류의 총합과 같다는 법칙입니다. 이는 전류의 보존 법칙으로, 전류는 어디서나 보존되어야 한다는 원리를 나타냅니다. 따라서, 회로망에서 전류의 흐름을 이해하고 분석하는 데 매우 중요한 법칙 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 자체 인덕턴스가 각각 160mH, 250mH의 두 코일이 있다 두 코일 사이의 상호인덕턴스가 150mH 이면 결합계수는?

  1. 0.5
  2. 0.62
  3. 0.75
  4. 0.86
(정답률: 62%)
  • 결합계수는 상호인덕턴스를 자체인덕턴스의 제곱근으로 나눈 값으로 계산됩니다.

    결합계수 = 상호인덕턴스 / (자체인덕턴스1 * 자체인덕턴스2)의 제곱근

    따라서,

    결합계수 = 150mH / (160mH * 250mH)의 제곱근

    = 0.75

    즉, 두 코일의 자체인덕턴스가 커질수록 결합계수는 작아지며, 상호인덕턴스가 커질수록 결합계수는 커집니다. 이 문제에서는 자체인덕턴스의 차이가 크지 않고, 상호인덕턴스가 자체인덕턴스의 중간값에 가까우므로 결합계수가 0.75가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 저항이 10Ω인 도체에 1A의 전류를 10분간 흘렸다면 발 생하는 열량은 몇 kcal 인가?

  1. 0.62
  2. 1.44
  3. 4.46
  4. 6.24
(정답률: 75%)
  • 전기적인 열량은 전류, 저항, 시간에 비례합니다. 따라서 이 문제에서 발생하는 열량은 다음과 같이 계산할 수 있습니다.

    열량 = 전류^2 x 저항 x 시간

    여기에 주어진 값들을 대입하면 다음과 같습니다.

    열량 = 1^2 x 10 x 10 = 100 cal

    하지만 이 문제에서 답을 구하는 단위는 kcal 입니다. 따라서 100 cal을 kcal로 변환해야 합니다.

    1 kcal = 1000 cal 이므로,

    열량 = 100 cal ÷ 1000 = 0.1 kcal

    따라서 보기에서 정답이 "1.44" 인 이유는 계산 실수가 있었을 가능성이 있습니다. 정답은 0.1 kcal이며, 이를 소수점 둘째 자리까지 반올림하면 0.14 kcal이 됩니다. 이를 kcal 대신에 보기에 주어진 단위인 "kcal"로 표기하면 1.44가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 히스테리시스손은 최대 자속밀도 및 주파수의 각각 몇승에 비례 하는가?

  1. 최대자속밀도 : 1.6, 주파수 : 1.0
  2. 최대자속밀도 : 1.0, 주파수 : 1.6
  3. 최대자속밀도 : 1.0, 주파수 : 1.0
  4. 최대자속밀도 : 1.6, 주파수 : 1.6
(정답률: 66%)
  • 히스테리시스손은 자기재의 주기적인 역자기장 변화에 대한 자기재의 반응을 나타내는 값입니다. 이 값은 자기재의 특성에 따라 다르며, 최대 자속밀도와 주파수에 비례합니다.

    따라서, "최대자속밀도 : 1.6, 주파수 : 1.0"이 정답입니다. 이는 자기재의 최대 자속밀도가 높을수록 히스테리시스손이 커지며, 주파수가 높을수록 히스테리시스손이 작아지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 유효전력의 식으로 옳은 것은?(단, E 는 전압, I 는 전류, θ는 위상각이다)

  1. EIcosθ
  2. EIsinθ
  3. EItanθ
  4. EI
(정답률: 68%)
  • 유효전력은 전압과 전류의 곱에 위상각의 코사인값을 곱한 것으로 나타낼 수 있습니다. 이는 전압과 전류가 같은 위상을 가지지 않을 때, 전력이 실제로 사용되는 부분을 나타내는 값으로 사용됩니다. 따라서 유효전력의 식은 EIcosθ입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

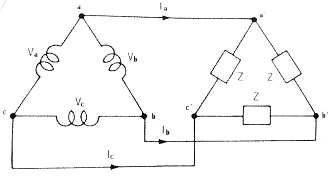

15. 전원과 부하가 다같이 Δ결선된 3상 평형회로가 있다. 상전압이 200V, 부하 임피던스가 Z=6+j8 Ω인 경우 선전류는 몇 A 인가?

  1. 20
  2. 20 / √3
  3. 20√3
  4. 10√3
(정답률: 66%)
  • 전압이 200V이므로 상전압은 200V이다. 부하 임피던스가 Z=6+j8 Ω이므로 부하 전류는 I=V/Z=200/(6+j8)이다. 이를 계산하면 I=20/√3-j(20/3)이다. 이때 선전류는 부하전류와 같으므로 선전류는 20/√3A이다. 따라서 정답은 "20√3"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 회로의 합성 정전용량 (μF) 은?

  1. 5
  2. 4
  3. 3
  4. 2
(정답률: 70%)
  • 이 회로에서는 병렬 연결된 4μF와 2μF가 직렬 연결된 6μF와 병렬 연결되어 있습니다. 따라서 4μF와 2μF는 합성하여 2μF가 됩니다. 그리고 6μF와 2μF는 직렬 연결되어 총 8μF가 됩니다. 따라서 정답은 "2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 물질에 따라 자석에 반발하는 물체를 무엇이라 하는가?

  1. 비자성체
  2. 상자성체
  3. 반자성체
  4. 가역성체
(정답률: 86%)
  • 반자성체는 자기장에 노출되면 자기장과 반대 방향으로 자기화되어 자석에 반발하는 물질을 말합니다. 이는 자기화된 상태에서 자기장이 사라지면 다시 원래 상태로 돌아갈 수 있는 특성을 가지고 있기 때문에 가역성체와는 구분됩니다. 비자성체는 자기장에 영향을 받지 않고, 상자성체는 자기장과 같은 방향으로 자기화되어 자석에 끌리는 물질을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 그림의 병렬 공진 회로에서 공진 주파수 f0(Hz)는?

(정답률: 42%)
  • 병렬 공진 회로에서 공진 주파수는 다음과 같이 계산됩니다.

    f0 = 1 / (2π√(LC))

    따라서, 주어진 회로에서 L과 C의 값으로 계산한 공진 주파수는 다음과 같습니다.

    L = 10mH = 0.01H
    C = 0.1μF = 0.0000001F

    f0 = 1 / (2π√(0.01H × 0.0000001F)) ≈ 1591.55Hz

    따라서, 정답은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 전기장의 세기 단위로 옳은 것은?

  1. H/m
  2. F/m
  3. AT/m
  4. V/m
(정답률: 63%)
  • 전기장의 세기는 전기장의 크기를 나타내는 단위로, 단위면적당 전하가 받는 힘의 크기를 의미합니다. 이 때, 전기장은 전위차에 비례하므로 전위차의 단위인 볼트(V)를 전기장의 세기 단위로 사용합니다. 따라서 옳은 답은 "V/m"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 전기 전도도가 좋은 순서대로 도체를 나열한 것은?

  1. 은 → 구리 → 금 → 알루미늄
  2. 구리 → 금 → 은 → 알루미늄
  3. 금 → 구리 → 알루미늄 → 은
  4. 알루미늄 → 금 → 은 → 구리
(정답률: 79%)
  • 전기 전도도란 전기가 흐르는 능력을 말합니다. 이는 전자의 이동에 의해 일어나는데, 전자의 이동이 쉬운 물질일수록 전기 전도도가 높습니다. 따라서 전기 전도도가 좋은 순서대로 도체를 나열하면 "은 → 구리 → 금 → 알루미늄"이 됩니다.

    은은 전자의 이동이 매우 쉬우므로 가장 전기 전도도가 높습니다. 구리는 은에 비해 전자의 이동이 조금 어렵지만 여전히 전기 전도도가 높습니다. 금은 전자의 이동이 쉽지 않지만, 전기 전도도가 높은 이유는 금이 매우 부식에 강하고 안정적이기 때문입니다. 마지막으로 알루미늄은 전자의 이동이 어렵고 부식에 취하기 쉬우므로 전기 전도도가 가장 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기 기기

21. 3상 농형유도전동기의 Y-Δ 기동시의 기동전류를 전전압 기동시와 비교하면?

  1. 전전압 기동전류의 1/3 로 된다.
  2. 전전압 기동전류의 √3배로 된다.
  3. 전전압 기동전류의 3배로 된다.
  4. 전저압 기동전류의 9배로 된다.
(정답률: 47%)
  • 3상 농형유도전동기의 Y-Δ 기동시, 각 상의 전압이 1/√3 로 감소하게 되므로, 전압이 일정한 상태에서 전류는 전압에 반비례하게 증가하므로 전전압 기동시의 전류와 비교하면 1/√3 배 작아지게 됩니다. 따라서, 전전압 기동전류의 1/3 로 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 선풍기, 가정용 펌프, 헤어드라이기 등에 주로 사용되는 전동기는?

  1. 단상 유도전동기
  2. 권선형 유도전동기
  3. 동기전동기
  4. 직류 직권전동기
(정답률: 53%)
  • 선풍기, 가정용 펌프, 헤어드라이기 등은 모두 단상 전원을 사용하며, 단상 유도전동기는 단상 전원을 이용하여 회전자에 유도전류를 발생시켜 회전력을 만들어내는 전동기이기 때문입니다. 또한, 단상 유도전동기는 구조가 간단하고 제작 및 유지보수가 용이하며, 저렴한 가격으로 제작할 수 있어 일반 가정용 제품에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 3상 전파 정류회로에서 전원 250V일 때 부하에 나타나는 전압(V)의 최대값은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 약 177
  2. 약 292
  3. 약 354
  4. 약 433
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 3단자 사이리스터가 아닌 것은?

  1. SCS
  2. SCR
  3. TRIAC
  4. GTO
(정답률: 65%)
  • 3단자 사이리스터는 SCR과 TRIAC, GTO가 해당되지만 SCS는 4단자 사이리스터이기 때문에 정답은 SCS입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 직류 직권전동기의 특징에 대한 설명으로 틀린 것은?

  1. 부하전류가 증가하면 속도가 크게 감소된다.
  2. 기동토크가 작다.
  3. 무부하 운전이나 벨트를 연결한 운전은 위험하다.
  4. 계자권선과 전기자권선이 직렬로 접속되어 있다.
(정답률: 59%)
  • "기동토크가 작다"는 틀린 설명입니다. 직류 직권전동기는 기동토크가 크고, 저속에서도 안정적인 운전이 가능하다는 특징이 있습니다. 이는 직류 전동기의 구조적 특성으로 인해 발생하는데, 직류 전동기는 회전자와 자기장이 상호작용하여 기동토크를 발생시키는데, 이 때 회전자와 자기장의 상호작용이 최대가 되는 저속에서 기동토크가 가장 크게 발생합니다. 따라서 직류 직권전동기는 저속에서도 높은 토크를 발생시키기 때문에, 저속에서의 운전이 필요한 경우에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 3상 유도전동기의 회전 방향을 바꾸려면?

  1. 전원의 극수를 바꾼다.
  2. 전원의 주파수를 바꾼다.
  3. 3상 전원 3선 중 두선의 접속을 바꾼다.
  4. 기동 보상기를 이용한다.
(정답률: 77%)
  • 3상 유도전동기는 3상 전원에 의해 회전하므로, 회전 방향을 바꾸기 위해서는 전원의 상을 바꾸거나 주파수를 바꾸는 것이 아니라, 3상 전원 3선 중 두선의 접속을 바꿔야 합니다. 이는 전원의 상을 바꾸는 것과 같은 효과를 내며, 회전 방향을 바꿀 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 동기전동기의 직류 여자전류가 증가될 때의 현상으로 옳은 것은?

  1. 진상 역률을 만든다.
  2. 지상 역률을 만든다.
  3. 동상 역률을 만든다.
  4. 진상 · 지상 역률을 만든다.
(정답률: 52%)
  • 정답은 "진상 역률을 만든다."입니다.

    동기전동기의 직류 여자전류가 증가될 때, 전류가 증가하면서 전압도 증가하게 됩니다. 이에 따라 전류와 전압의 상태가 변화하면서, 진동자의 회전속도가 늘어나게 됩니다. 이때, 진동자의 회전속도가 늘어나면서 발생하는 역기전력은 진동자의 회전방향과 반대방향으로 작용하게 됩니다. 이러한 역기전력은 직류 여자전류와 반대방향으로 흐르게 되며, 이를 진상 역률이라고 합니다. 따라서, 동기전동기의 직류 여자전류가 증가될 때, 진상 역률이 발생하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 슬립이 4%인 유도전동기에서 동기속도가 1200rpm일 때 전동기의 회전속도(rpm)은?

  1. 697
  2. 1051
  3. 1152
  4. 1321
(정답률: 77%)
  • 유도전동기의 슬립은 4%이므로 동기속도에서 4%만큼 감소한 속도로 회전합니다. 따라서 회전속도는 1200rpm에서 4% 감소한 값인 1152rpm이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 브흐홀쯔 계전기로 보호되는 기기는?

  1. 변압기
  2. 유도 전동기
  3. 직류 발전기
  4. 교류 발전기
(정답률: 75%)
  • 브흐홀쯔 계전기는 전기적인 과전류나 단락 등으로부터 기기를 보호하는 역할을 합니다. 이러한 보호를 위해서는 전류의 크기를 적절하게 조절할 수 있는 기기가 필요합니다. 변압기는 전압을 변환하는 기기로, 전류의 크기를 조절할 수 있습니다. 따라서 브흐홀쯔 계전기로 보호되는 기기 중에서 변압기가 선택됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 3상 4극 60MVA, 역률 0.8, 60Hz, 22.9kV 수차발전기의 전부하 손실이 1600kW이면 전부하 효율은(%)은?

  1. 90
  2. 95
  3. 97
  4. 99
(정답률: 60%)
  • 전부하 효율은 출력 / 입력으로 계산할 수 있습니다. 입력은 전력의 합으로 구할 수 있습니다.

    입력 = 3상 전압 x 전류 x √3 x 역률
    = 22.9kV x (60MVA / (3 x 22.9kV)) x √3 x 0.8
    = 60MVA x 0.8
    = 48MW

    따라서, 전부하 효율은 60MVA 중 1600kW가 손실되므로,

    전부하 효율 = (60MVA - 1.6MW) / 60MVA x 100%
    = 97%

    따라서, 정답은 "97"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 주상변압기의 고압측에 여러 개의 탭을 설치하는 이유는?

  1. 선로 고장대비
  2. 선로 전압조정
  3. 선로 역률개선
  4. 선로 과부하 방지
(정답률: 51%)
  • 주상변압기의 고압측에 여러 개의 탭을 설치하는 이유는 선로 전압조정을 위해서입니다. 탭을 이용하여 입력 전압을 조절함으로써 출력 전압을 일정하게 유지할 수 있습니다. 이는 전력 공급 안정성을 높이고, 전력 손실을 최소화하여 전력 효율성을 높이는 데에 도움이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 낮은 전압을 높은 전압으로 승압할 때 일반적으로 사용되 는 변압기의 3상 결선방식은?

  1. △-△
  2. △-Y
  3. Y-Y
  4. Y-△
(정답률: 64%)
  • 3상 변압기에서 입력 측의 각 상은 △(Delta) 연결이 되어 있고, 출력 측의 각 상은 Y(Star) 연결이 되어 있습니다. 이는 입력 측의 전압이 높아서 출력 측의 전압을 낮추기 위해 △ 연결을 사용하고, 출력 측의 전류를 높이기 위해 Y 연결을 사용하기 때문입니다. 따라서, 3상 변압기의 일반적인 결선 방식은 "△-Y" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 정류자와 접촉하여 전기자 권선과 외부 회로를 연결하는 역할을 하는 것은?

  1. 계자
  2. 전기자
  3. 브러시
  4. 계자철심
(정답률: 72%)
  • 정류자와 접촉하여 전기자 권선과 외부 회로를 연결하는 역할을 하는 것은 브러시입니다. 브러시는 회전하는 전기기계에서 전기적 신호를 전달하고 전기적 에너지를 공급하는 역할을 합니다. 이는 브러시가 회전하는 축과 접촉하여 전기적 신호를 전달하고, 회전하는 축에서 전기적 에너지를 받아 외부 회로로 전달하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 사용 중인 변류기의 2차를 개방하면?

  1. 1차 전류가 감소한다.
  2. 2차 권선에 110V 가 걸린다.
  3. 개방단의 전압은 불변하고 안전하다.
  4. 2차 권선에 고압이 유도된다.
(정답률: 52%)
  • 변류기의 2차를 개방하면, 2차 코일에 전류가 흐르지 않게 되므로 자기장이 사라지게 됩니다. 이에 따라 자기장의 변화율이 급격하게 증가하게 되어 2차 권선에 고압이 유도됩니다. 이러한 현상을 자기장의 자기유도작용이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 변압기유의 구비 조건으로 옳은 것은?

  1. 절연 내력이 클 것
  2. 인화점이 낮을 것
  3. 응고점이 높을 것
  4. 비열이 작을 것
(정답률: 63%)
  • 변압기는 전기 에너지를 변환하고 전압을 조절하는 역할을 합니다. 이때 변압기 내부에서는 전기가 흐르는 동안 열이 발생하게 되는데, 이 열은 변압기 내부의 절연물질을 손상시킬 수 있습니다. 따라서 변압기 내부의 절연물질은 절연 내력이 높아야 하며, 이는 변압기의 안전성과 신뢰성을 보장하는 중요한 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 동기기에 제동권선을 설치하는 이유로 옳은 것은?

  1. 역률 개선
  2. 출력증가
  3. 전압 조정
  4. 난조 방지
(정답률: 71%)
  • 동기기는 회전속도가 일정하게 유지되어야 하기 때문에, 제동권선을 설치하여 회전속도가 갑자기 높아지는 난조 현상을 방지할 수 있습니다. 이를 통해 동기기의 안정성을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 동기전동기에 관한 내용으로 틀린 것은?

  1. 기동토크가 작다.
  2. 역률을 조정할 수 없다.
  3. 난조가 발생하기 쉽다.
  4. 여자기가 필요하다.
(정답률: 50%)
  • 정답: "역률을 조정할 수 없다."

    설명: 동기전동기는 고정된 역률을 가지고 있기 때문에 역률을 조정할 수 없습니다. 역률은 전력계통에서의 전압과 전류의 상대적인 위상차이를 나타내는 값으로, 동기전동기의 회전속도와 관련이 있습니다. 따라서 역률을 조정할 수 없다는 것은 동기전동기의 회전속도를 조정할 수 없다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 유도전동기의 무부하시 슬립은?

  1. 4
  2. 3
  3. 1
  4. 0
(정답률: 67%)
  • 유도전동기는 회전자에 전류를 인가하지 않으면 회전하지 않습니다. 따라서 무부하 상태에서는 회전자에 전류가 인가되지 않으므로 슬립이 0이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 직류 발전기의 정격전압 100V, 무부하 전압 109V 이다 이 발전기의 전압 변동률 ε(%)은?

  1. 1
  2. 3
  3. 6
  4. 9
(정답률: 76%)
  • 전압 변동률 ε(%)은 (무부하 전압-정격전압)/정격전압 x 100 으로 계산된다. 따라서 (109-100)/100 x 100 = 9 이므로 정답은 "9"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 직류 스테핑 모터(DC stepping moter)의 특징이다. 다음 중 가장 옳은 것은?

  1. 교류 동기 서보 모터에 비하여 효율이 나쁘고 토크 발생도 작다.
  2. 입력되는 전기신호에 따라 계속하여 회전한다.
  3. 일반적인 공작 기계에 많이 사용된다.
  4. 출력을 이용하여 특수기계의 속도, 거리, 방향 등을 정확하게 제어할 수 있다.
(정답률: 58%)
  • DC stepping motor는 입력되는 전기신호에 따라 정확한 각도만큼 회전하며, 이를 이용하여 출력을 조절할 수 있습니다. 따라서 특수기계의 속도, 거리, 방향 등을 정확하게 제어할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기 설비

41. S형 슬리브를 사용하여 전선을 접속하는 경우의 유의사항이 아닌 것은?

  1. 전선은 연선만 사용이 가능하다.
  2. 전선의 끝은 슬리브의 끝에서 조금 나오는 것이 좋다.
  3. 슬리브는 전선의 굵기에 적합한 것을 사용한다.
  4. 도체는 센드페이퍼 등으로 닦아서 사용한다.
(정답률: 59%)
  • 전선은 연선만 사용이 가능하다는 것은 슬리브를 사용하여 전선을 접속할 때, 전선의 단면적이 충분히 크기 때문에 슬리브 안에 직접 들어갈 수 있기 때문입니다. 따라서 전선의 끝은 슬리브의 끝에서 조금 나오는 것이 좋고, 슬리브는 전선의 굵기에 적합한 것을 사용해야 합니다. 또한 도체는 센드페이퍼 등으로 닦아서 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 가공전선의 지지물에 승탑 또는 승강용으로 사용하는 발판 볼트 등은 지표상 몇 m 미만에 시설하여서는 안 되는가?

  1. 1.2
  2. 1.5
  3. 1.6
  4. 1.8
(정답률: 57%)
  • 발판 볼트 등을 지표상 1.8m 이상 높이에 시설해야 안전하다는 규정이 있기 때문입니다. 이는 인간의 추락 사고를 예방하기 위한 안전 규정으로, 일반적으로 1.8m 이상 높이에서 추락하면 심각한 부상을 입을 가능성이 높기 때문입니다. 따라서 이러한 안전 규정을 준수하여 발판 볼트 등을 시설해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 조명기구를 배광에 따라 분류 하는 경우 특정한 장소만을 고조도로 하기 위한 조명 기구는?

  1. 직접 조명기구
  2. 전반확산 조명기구
  3. 광천장 조명기구
  4. 반직접 조명기구
(정답률: 68%)
  • 직접 조명기구는 특정한 장소나 물체를 직접적으로 조명하는 기구로, 고조도로 조명할 수 있어서 특정한 장소를 강조하거나 강조할 필요가 있는 물체를 부각시키는 데 적합합니다. 따라서, 이 경우에는 직접 조명기구가 적합한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 과전류차단기로 저압전로에 사용하는 퓨즈를 수평으로 붙인 경우 퓨즈는 정격전류 몇 배의 전류에 견디어야 하는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 2.0
  2. 1.6
  3. 1.25
  4. 1.1
(정답률: 45%)
  • 과전류차단기는 정격전류 이상의 전류가 흐를 때 작동하여 회로를 차단하고, 이때 퓨즈는 과전류를 차단하는 역할을 합니다. 따라서 퓨즈는 과전류차단기의 정격전류보다 높은 전류에 견디어야 합니다.

    수평으로 붙인 퓨즈의 경우, 중력에 의해 열이 발생하여 퓨즈의 용량이 감소할 수 있습니다. 따라서 수평으로 붙인 퓨즈는 정격전류보다 더 높은 전류에 견디어야 합니다.

    주어진 보기에서 가장 작은 값인 "1.1"이 선택되었을 것입니다. 이는 퓨즈의 용량을 최대한 보장하기 위한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 고압 이상에서 기기의 점검, 수리 시 무전압, 무전류 상태로 전로에서 단독으로 전로의 접속 또는 분리하는 것을 주목적으로 사용되는 수·변전기기는?

  1. 기중부하 개폐기
  2. 단로기
  3. 전력퓨즈
  4. 컷아웃 스위치
(정답률: 58%)
  • 고압 이상에서 기기의 점검, 수리 시 무전압, 무전류 상태로 전로에서 단독으로 전로의 접속 또는 분리하는 것을 주목적으로 사용되는 수·변전기기는 단로기입니다. 단로기는 전로의 단락을 감지하여 빠르게 차단하여 전로의 안전을 보호합니다. 또한, 단로기는 전기적으로 안전한 상태에서 기기의 점검 및 수리를 가능하게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 지중전선로 시설 방식이 아닌 것은?

  1. 직접 매설식
  2. 관로식
  3. 트라이식
  4. 암거식
(정답률: 63%)
  • 트라이식은 전선을 공중에 매달아 설치하는 방식으로, 지중에 매설하지 않는 방식입니다. 따라서 지중전선로 시설 방식이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 화약류의 분말이 전기설비가 발화원이 되어 폭발할 우려가 있는 곳에 시설하는 저압 옥내배선의 공사 방법으로 가장 알맞은 것은?

  1. 금속관 공사
  2. 애자 사용 공사
  3. 버스덕트 공사
  4. 합성수지몰드 공사
(정답률: 71%)
  • 금속관 공사는 화약류의 분말이 발화원이 될 가능성이 있는 곳에 안전하게 시설할 수 있는 방법 중 하나입니다. 금속관은 전기적으로 안전하며 내화성이 뛰어나기 때문에 화재 발생 시에도 안전성이 보장됩니다. 또한 금속관은 내구성이 높아서 오랫동안 사용할 수 있습니다. 따라서 화약류의 분말이 발화될 가능성이 있는 곳에는 금속관 공사가 가장 적합한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 금속관을 절단할 때 사용되는 공구는?

  1. 오스터
  2. 녹 아웃 펀치
  3. 파이프 커터
  4. 파이프 렌치
(정답률: 75%)
  • 금속관을 절단할 때는 파이프 커터가 사용됩니다. 이는 파이프의 직경에 맞게 조절하여 회전시키면서 절단하는 공구로, 다른 공구들과는 달리 깔끔하고 정확한 절단이 가능합니다. 또한 파이프 커터는 파이프의 내부나 외부를 손상시키지 않으므로 파이프를 연결할 때도 유용하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 합성수지 몰드 공사에서 틀린 것은?

  1. 전선은 절연 전선일 것
  2. 합성수지 몰드 안에는 접속점이 없도록 할 것
  3. 합성수지 몰드는 홈의 폭 및 깊이가 6.5cm 이하일 것
  4. 합성수지 몰드와 박스 기타의 부속품과는 전선이 노출 되지 않도록 할 것.
(정답률: 67%)
  • 합성수지 몰드는 홈의 폭 및 깊이가 6.5cm 이하일 것이 틀린 것입니다. 이유는 합성수지 몰드의 홈의 폭과 깊이는 전선의 크기와 형태에 따라 다양하게 필요할 수 있기 때문입니다. 따라서 전기 설비 설치 시 전선의 크기와 형태에 맞게 적절한 크기의 합성수지 몰드를 선택하여 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 배전반 및 분전반을 넣은 강판제로 만든 함의 두께는 몇 mm 이상인가?

  1. 0.8
  2. 1.2
  3. 1.5
  4. 2.0
(정답률: 57%)
  • 배전반 및 분전반은 전기를 제어하고 분배하는 장치이므로 안전성이 매우 중요합니다. 따라서 이를 제작하는 강판제는 일반적인 강판보다 두께가 두껍습니다. 이러한 이유로 배전반 및 분전반을 넣은 강판제로 만든 함의 두께는 1.2mm 이상이 되어야 안전성을 보장할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 실링· 직접부착등을 시설하고자 한다. 배선도에 표기할 그림기호로 옳은 것은?

(정답률: 74%)
  • 옳은 그림기호는 입니다. 이유는 실링과 직접부착은 모두 전선을 고정시키는 작업이므로, 고정을 나타내는 그림기호인 "○"와 전선을 나타내는 그림기호인 "ㅡ"를 조합한 ""가 적합하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 저압가공전선이 철도 또는 궤도를 횡단하는 경우에는 레일면상 몇 m 이상이어야 하는가?

  1. 3.5
  2. 4.5
  3. 5.5
  4. 6.5
(정답률: 70%)
  • 저압가공전선이 철도 또는 궤도를 횡단할 때는 안전상의 이유로 레일면상 6.5m 이상이어야 합니다. 이는 전선과 레일 사이의 최소 안전거리를 보장하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 인입용 비닐절연전선을 나타내는 약호는?

  1. OW
  2. EV
  3. DV
  4. NV
(정답률: 63%)
  • 인입용 비닐절연전선은 "Double Vinyl"의 약어인 "DV"로 나타냅니다. 이는 절연재로 비닐을 사용하며, 이중 절연으로 되어 있어 안전성이 높기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 애자사용 공사에서 전선 상호 간의 간격은 몇 cm 이상이어야 하는가?

  1. 4
  2. 5
  3. 6
  4. 8
(정답률: 66%)
  • 애자 사용 공사에서 전선 상호 간의 간격은 최소 6cm 이상이어야 합니다. 이는 안전거리를 확보하기 위한 규정으로, 전기적 충격을 방지하고 화재 등의 위험을 예방하기 위해 필요합니다. 따라서 정답은 "6"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 옥내배선의 접속함이나 박스 내에서 접속할 때 주로 사용하는 접속법은?

  1. 슬리브 접속
  2. 쥐꼬리 접속
  3. 트위스트 접속
  4. 브리타니아 접속
(정답률: 72%)
  • 쥐꼬리 접속은 접속할 케이블의 끝을 두 번 꼬아서 연결하는 방법으로, 간단하고 빠르게 접속할 수 있어서 옥내배선에서 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 위험물 등이 있는 곳에서의 저압 옥내배선 공사 방법이 아닌 것은?

  1. 케이블 공사
  2. 합성수지관 공사
  3. 금속관 공사
  4. 애자사용 공사
(정답률: 75%)
  • 애자는 전기를 통해 자석을 발생시키는 장치로, 위험물 등이 있는 곳에서는 전기적인 화재나 폭발 위험이 있기 때문에 애자사용 공사는 위험하다. 따라서, 위험물 등이 있는 곳에서는 애자사용 공사를 하지 않는 것이 안전하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 금속몰드의 지지점간의 거리는 몇 m 이하로 하는 것이 가장 바람직한가?

  1. 1
  2. 1.5
  3. 2
  4. 3
(정답률: 46%)
  • 금속몰드의 지지점간 거리가 너무 가까우면 구조물이 불안정해지고, 너무 멀면 구조물이 휘어질 수 있습니다. 따라서, 적절한 거리를 유지해야 합니다. 일반적으로, 금속몰드의 지지점간 거리는 1.5m 이하로 하는 것이 가장 바람직합니다. 이는 충분한 강도와 안정성을 보장하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 접지공사의 종류와 접지저항 값이 틀린 것은?(관련 규정 개정전 문제로 여기서는 기존 정답인 4번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 제1종 접지 : 10Ω 이하
  2. 제3종 접지 : 100Ω 이하
  3. 특별 제3종 접지 : 10Ω 이하
  4. 특별 제1종 접지 : 10Ω 이하
(정답률: 66%)
  • 정답은 "특별 제1종 접지 : 10Ω 이하" 입니다.

    제1종 접지와 제3종 접지는 규정 개정으로 인해 더 이상 사용되지 않습니다.

    특별 제1종 접지는 전기적 위험이 큰 시설물(발전소, 변전소 등)에 대해서는 10Ω 이하의 낮은 접지저항을 유지해야 하기 때문에 이와 같이 명칭이 지어졌습니다. 이는 전기적 안전을 위한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 정격전압 3상 24kV, 정격차단전류 300A 인 수전설비의 차단용량은 몇 MVA 인가?

  1. 17.26
  2. 28.34
  3. 12.47
  4. 24.94
(정답률: 40%)
  • 차단용량은 다음과 같이 계산할 수 있습니다.

    차단용량 = √3 × 정격전압 × 정격차단전류 ÷ 10^6

    = √3 × 24kV × 300A ÷ 10^6

    ≈ 12.47 MVA

    따라서, 정답은 "12.47" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 합성수지관 상호 및 관과 박스는 접속 시에 삽입하는 깊 이를 관 바깥지름의 몇 배 이상으로 하여야 하는가?(단, 접착제를 사용하지 않은 경우이다.)

  1. 0.2
  2. 0.5
  3. 1
  4. 1.2
(정답률: 77%)
  • 합성수지관과 상호 및 관과 박스를 접속할 때는 적절한 깊이로 삽입하여야 한다. 이는 관 바깥지름의 몇 배 이상으로 하는 것이 적절한데, 이유는 다음과 같다.

    먼저, 합성수지관과 상호 및 관과 박스를 접속할 때는 접착제를 사용하지 않는 경우가 많다. 따라서 삽입 깊이가 충분하지 않으면 접속 부위에서 떨어질 가능성이 있기 때문에 적절한 깊이로 삽입해야 한다.

    또한, 적절한 삽입 깊이는 관과 박스의 강도와 내구성에도 영향을 미친다. 삽입 깊이가 충분하지 않으면 관과 박스가 제대로 지지되지 않아 변형이나 파손 등의 문제가 발생할 수 있다.

    따라서, 관 바깥지름의 몇 배 이상으로 삽입하는 것이 적절한데, 이 때문에 정답은 "1.2"이다. 즉, 관 바깥지름의 1.2배 이상으로 삽입해야 적절한 접속이 가능하다는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
