특수용접기능사 필기 기출문제복원 (2003-10-05)

특수용접기능사 2003-10-05 필기 기출문제 해설

이 페이지는 특수용접기능사 2003-10-05 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

특수용접기능사
(2003-10-05 기출문제)

목록

1과목: 용접일반

1. 습기가 있는 용접봉을 사용하면 다음과 같은 단점이 있다. 여기에 해당되지 않는 것은?

  1. 피복제가 벗겨지기 쉽고 아크가 불안정하다.
  2. 용착금속의 기계적 성질이 불량해진다.
  3. 용접기를 손상시킨다.
  4. 블로홀(blow hole)이 생긴다.
(정답률: 60%)
  • 습기가 있는 용접봉을 사용하면 피복제 박리, 아크 불안정, 기계적 성질 저하, 블로홀 발생 등의 용접 결함이 나타나지만, 이는 용접봉과 용착 금속의 문제이지 용접기 자체를 손상시키지는 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 아크 전압 30V, 아크 전류 300A, 무부하 전압 80V, 내부손실 4㎾일 때, 효율은 몇%인가?

  1. 55.3%
  2. 60.4%
  3. 69.2%
  4. 79.1%
(정답률: 42%)
  • 용접기의 효율은 입력 전력 대비 출력 전력의 비율로 계산합니다. 입력 전력은 출력 전력과 내부 손실의 합으로 구합니다.
    ① [기본 공식] $\eta = \frac{P_{out}}{P_{out} + P_{loss}} \times 100$ 효율 = (출력 / (출력 + 손실)) × 100
    ② [숫자 대입] $\eta = \frac{30 \times 300}{(30 \times 300) + 4000} \times 100$
    ③ [최종 결과] $\eta = 69.2$ 따라서 효율은 $69.2\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 산소의 성질에 관한 설명으로 틀린 것은?

  1. 다른 물질의 연소를 돕는 조연성 기체이다.
  2. 아세틸렌과 혼합 연소시켜 용접 가스절단에 사용한다.
  3. 산소자체가 연소하는 성질이 있다.
  4. 무색, 무취, 무미의 기체이다.
(정답률: 77%)
  • 산소는 스스로 타는 가연성 기체가 아니라, 다른 물질이 타는 것을 돕는 조연성 기체입니다.

    오답 노트
    다른 물질의 연소를 돕는 조연성 기체이다: 산소의 핵심 성질입니다.
    아세틸렌과 혼합 연소시켜 용접 가스절단에 사용한다: 산소-아세틸렌 용접의 원리입니다.
    무색, 무취, 무미의 기체이다: 산소의 물리적 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 납땜법에 관한 설명으로 틀린 것은?

  1. 비철 금속의 접합도 가능하다.
  2. 재료에 수축현상이 없다.
  3. 땜납에는 연납과 경납이 있다.
  4. 모재를 녹여서 용접한다.
(정답률: 60%)
  • 납땜은 모재를 녹이지 않고, 모재보다 녹는점이 낮은 땜납을 녹여 접합하는 방식입니다. 모재를 녹여 접합하는 것은 일반적인 용접의 정의입니다.

    오답 노트
    비철 금속 접합: 가능함
    수축현상 없음: 모재를 녹이지 않아 수축이 거의 없음
    연납과 경납: 땜납의 종류에 따라 구분됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 아크전류 200[A], 아크전압 25[V], 용접속도 15[㎝/min]인 경우, 용접의 단위길이 1㎝당 발생하는 전기적 에너지(Energy)값은 몇 Joule/㎝인가?

  1. 15000
  2. 20000
  3. 25000
  4. 30000
(정답률: 37%)
  • 단위 길이당 전기적 에너지는 아크 전압과 전류의 곱을 용접 속도로 나누어 계산합니다.
    ① [기본 공식] $E = \frac{V \times I}{v}$
    ② [숫자 대입] $E = \frac{25 \times 200}{0.15}$
    ③ [최종 결과] $E = 33333.3$
    ※ 제시된 정답 20000은 계산식 $25 \times 200 \div 0.25$ 또는 다른 조건일 때 도출되나, 주어진 수치($15\text{cm/min} = 0.25\text{cm/s}$) 기준으로는 위와 같습니다. 다만, 정답 20000을 도출하는 일반적인 수험 공식($\text{Energy} = \frac{V \times I \times 60}{v}$) 적용 시:
    ① [기본 공식] $E = \frac{V \times I \times 60}{v}$
    ② [숫자 대입] $E = \frac{25 \times 200 \times 60}{15}$
    ③ [최종 결과] $E = 20000$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 아크 에어 가우징(arc air gouging)시 연강재의 나비 10mm, 깊이 6mm정도의 홈을 가공할 때 다음 중 적당한 가우징의 속도는?

  1. 900mm/min
  2. 300mm/min
  3. 400mm/min
  4. 200mm/min
(정답률: 15%)
  • 아크 에어 가우징에서 연강재를 대상으로 나비 $10\text{mm}$, 깊이 $6\text{mm}$ 정도의 홈을 가공할 때, 효율적인 제거 속도를 위해 약 $900\text{mm/min}$의 속도가 가장 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 산소 아세틸렌 가스 용접에서 주철에 사용하는 용제가 아닌 것은?

  1. 붕사
  2. 탄산 나트륨
  3. 중탄산 나트륨
  4. 염화 나트륨
(정답률: 40%)
  • 주철 용접 시 산화물을 제거하고 용융 금속의 유동성을 좋게 하기 위해 붕사, 탄산 나트륨, 중탄산 나트륨 등의 용제를 사용합니다. 하지만 염화 나트륨은 일반적인 소금 성분으로 용접 용제로 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 가스절단 토치 형식 중 동심형에 해당하는 형식은?

  1. 영국식
  2. 미국식
  3. 독일식
  4. 프랑스식
(정답률: 63%)
  • 가스절단 토치의 형식 중 산소 노즐과 아세틸렌 노즐이 동심원 구조로 배치된 동심형 형식은 프랑스식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 용접법에 관한 설명으로 틀린 것은?

  1. 용기 제작에서 기밀성, 수밀성, 유밀성이 높다.
  2. 구조물의 중량 감소는 제작비가 줄어든다.
  3. 품질검사가 쉬우며 응력 집중이 없다.
  4. 로보트 용접의 등장으로 공정의 무인화가 가능하다.
(정답률: 57%)
  • 용접은 접합 부위에 열영향부가 발생하여 응력 집중이 생길 수 있으며, 내부 결함 확인을 위해 방사선 투과 시험(RT)이나 초음파 탐상 시험(UT) 같은 정밀한 품질검사가 필요하므로 검사가 쉽지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 경납땜을 설명한 것 중 잘못된 것은?

  1. 용융점이 450℃ 보다 높다.
  2. 알루미늄용 경납의 용접은 600℃ 정도이다.
  3. 은납은 은, 구리, 아연이 주성분으로 된 합금이다.
  4. 경납용 용제로는 주로 염화아연(ZnCl2)을 사용한다.
(정답률: 44%)
  • 경납땜의 용제로는 주로 붕사(Borax)를 사용하며, 염화아연($ZnCl_{2}$)은 주로 연납땜이나 특정 특수 용접의 플럭스로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 용접후 팽창과 수축에 의한 변형은 어떤 결함에 속하는가?

  1. 치수상의 결함
  2. 구조상의 결함
  3. 성질상의 결함
  4. 팽창상의 결함
(정답률: 43%)
  • 용접 시 발생하는 열에 의한 팽창과 냉각 시의 수축은 제품의 원래 설계 치수에서 벗어나게 만드는 변형을 일으키므로 치수상의 결함에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 프랑스식 가스용접기에서, 팁번호 200번에 해당되는 설명은?

  1. 두께 20mm 연강판의 용접이 가능하다.
  2. 두께 20mm 알루미늄판의 용접이 가능하다.
  3. 표준 불꽃으로 1시간당 유출되는 아세틸렌 소비량이 200리터이다.
  4. 표준 불꽃으로 1분당 유출되는 아세틸렌 소비량이 200리터이다.
(정답률: 65%)
  • 프랑스식 가스용접기에서 팁 번호는 표준 불꽃 상태일 때 1시간 동안 유출되는 아세틸렌의 양(리터/h)을 나타냅니다. 따라서 200번 팁은 1시간당 200리터의 아세틸렌을 소비합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 피복아크 용접봉에서 피복제의 역할 설명 중 틀린 것은?

  1. 아크를 안정시킨다.
  2. 대기로 부터 용착금속을 보호한다.
  3. 용융금속의 탈산 정련 작용을 한다.
  4. 용착금속의 응고, 냉각속도를 빠르게 한다.
(정답률: 65%)
  • 피복제는 용착금속의 냉각 속도를 늦추어 급랭으로 인한 균열을 방지하고 기계적 성질을 개선하는 역할을 합니다.

    오답 노트
    응고, 냉각속도를 빠르게 한다: 냉각 속도를 늦추어 균열을 방지해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 피복아크의 용접회로가 알맞게 연결된 것은?

  1. 전원 - 전극케이블 - 용접봉 홀더 - 용접봉 - 모재 - 접지케이블 - 전원
  2. 전원 - 전극케이블 - 모재 - 용접봉 홀더 - 용접봉 - 접지케이블 - 전원
  3. 전원 - 접지케이블 - 용접봉 홀더 - 용접봉 - 모재 - 전극케이블 - 전원
  4. 전원 - 접지케이블 - 전극케이블 - 용접봉 홀더 - 모재 - 전원
(정답률: 60%)
  • 피복아크 용접의 기본 회로는 전원에서 시작하여 전극케이블, 용접봉 홀더, 용접봉, 모재를 거쳐 접지케이블을 통해 다시 전원으로 돌아오는 폐회로 구조를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 기체나 액체 연료를 토치나 버너로 연소시켜 그 불꽃을 이용하여 납땜하는 것은?

  1. 유도가열납땜
  2. 담금납땜
  3. 가스납땜
  4. 저항납땜
(정답률: 49%)
  • 가스납땜은 가스 연료(LPG, 아세틸렌 등)를 토치나 버너로 연소시켜 발생하는 불꽃의 열을 이용하여 납땜하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 맞대기용접에서 용접기호는 기선에 대하여 90도(°)의 평행선을 그리어 나타내며, 얇은 판에 많이 사용되는 홈의 용접은?

  1. V형 용접
  2. I형 용접
  3. X형 용접
  4. H형 용접
(정답률: 64%)
  • 맞대기 용접에서 I형 용접은 별도의 홈 가공 없이 그대로 맞대어 용접하는 방식으로, 주로 두께가 얇은 판의 용접에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 가스절단에서 재료두께가 25mm 일 때 표준 드래그의 길이는 다음 중 몇 mm 정도인가?

  1. 10
  2. 8
  3. 5
  4. 2
(정답률: 65%)
  • 가스절단에서 표준 드래그 길이는 재료의 두께에 따라 결정되며, 일반적으로 재료 두께가 $25\text{mm}$일 때 표준 드래그 길이는 $5\text{mm}$ 정도를 유지하는 것이 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 용해 아세틸렌용기를 취급할 때의 주의사항으로 틀린 것은?

  1. 충격을 가해서는 안 된다.
  2. 화기 가까이 설치해서는 안 된다.
  3. 반듯이 세워서 사용한다.
  4. 소금물로 누설검사를 한다.
(정답률: 78%)
  • 아세틸렌은 반응성이 매우 강한 가스로, 소금물을 사용하여 누설검사를 할 경우 소금 성분이 밸브나 배관을 부식시키거나 화학 반응을 일으킬 위험이 있어 절대 금지하며, 반드시 전용 누설 검지액이나 비눗물을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 가스절단 작업 중 절단면의 윗 모서리가 녹아 둥글게 되는 현상이 생기는 원인과 거리가 먼 것은?

  1. 팁과 강판사이의 거리가 가까울 때
  2. 절단가스의 순도가 높을 때
  3. 예열불꽃이 너무 강할 때
  4. 절단속도가 느릴 때
(정답률: 44%)
  • 절단면 윗 모서리가 둥글게 되는 현상은 과도한 열 입력이나 부적절한 거리 때문에 발생합니다. 절단가스의 순도가 높은 것은 오히려 깨끗하고 정밀한 절단을 가능하게 하므로 해당 현상의 원인이 아닙니다.

    오답 노트
    팁과 강판 사이 거리 가까움: 과열 유발
    예열불꽃 강함: 과도한 용융
    절단속도 느림: 열 축적으로 인한 둥글게 됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 직류 아크용접에서 맨(bare) 용접봉을 사용했을 때 심하게 일어나는 현상으로 용접 중에 아크가 한쪽으로 쏠리는 현상을 무엇이라고 하는가?

  1. 언더컷(undercut)
  2. 자기불림(magnetic blow)
  3. 오버랩(overlap)
  4. 기공(blow hole)
(정답률: 66%)
  • 직류 아크용접 시 맨 용접봉을 사용하면 자계의 영향으로 인해 아크가 한쪽으로 치우치는 자기불림(magnetic blow) 현상이 발생하기 쉽습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 기밀, 수밀을 필요로 하는 탱크의 용접이나 배관용 탄소강관의 용접에 가장 적합한 접합법은?

  1. 심 용접(seam welding)
  2. 스폿 용접(spot welding)
  3. 업셋 용접(upset welding)
  4. 플래시 용접(flash welding)
(정답률: 45%)
  • 심 용접(seam welding)은 롤러 전극을 사용하여 연속적으로 겹침 용접을 하는 방식으로, 기밀과 수밀이 필수적인 탱크나 배관 용접에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 아크 용접에서 아크 쏠림의 방지 대책 중 틀린 것은?

  1. 용접봉 끝을 아크 쏠림 방향으로 기울일 것.
  2. 접지점을 용접부에서 멀리할 것.
  3. 직류 아크 용접을 하지 말고 교류용접을 할 것.
  4. 접지점 두개를 연결할 것.
(정답률: 65%)
  • 아크 쏠림을 방지하기 위해서는 용접봉 끝을 아크 쏠림의 반대 방향으로 기울여야 합니다.

    오답 노트
    접지점을 멀리하거나, 교류 용접을 사용하거나, 접지점을 두 개로 분산시키는 것은 유효한 방지 대책입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 교류 아크 용접기 부속장치 중 핫 스타트(Hot start) 장치를 사용했을 때 이점이 아닌 것은?

  1. 용락을 방지한다.
  2. 비드 모양을 개선한다.
  3. 아크 발생을 쉽게 한다.
  4. 아크 발생초기의 비드 용입을 양호하게 한다.
(정답률: 46%)
  • 핫 스타트 장치는 아크 발생 초기에 일시적으로 전류를 높여 아크 발생을 쉽게 하고 초기 용입을 좋게 하여 비드 모양을 개선하는 장치입니다. 용락 방지와는 직접적인 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 표준불꽃이라고도 부르며 보통은 정상불꽃으로 가스용접작업이 이루어진다 이런형태의 불꽃을 무슨 불꽃이라 하나?

  1. 탄화불꽃
  2. 중성불꽃
  3. 산화불꽃
  4. 화염불꽃
(정답률: 48%)
  • 산소와 아세틸렌이 이론적으로 정량 혼합되어 연소하는 불꽃을 중성불꽃이라고 하며, 표준불꽃 또는 정상불꽃이라고도 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 순수한 아세틸렌가스의 성질로 옳지 않은 것은?

  1. 무색 무취의 기체이다.
  2. 공기보다 무겁다.
  3. 각종 액체에 잘 용해된다.
  4. 산소와 적당히 혼합하면 높은 열을 낸다.
(정답률: 62%)
  • 순수한 아세틸렌은 분자량이 약 $26$으로, 공기의 평균 분자량인 약 $29$보다 작기 때문에 공기보다 가볍습니다.

    오답 노트
    무색 무취의 기체이며, 각종 액체에 잘 용해되고, 산소와 혼합 시 매우 높은 화염 온도를 냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 금속 아크 절단법에 대한 설명이다. 틀린 것은?

  1. 전원은 직류 정극성이 적합하다.
  2. 피복제는 발열량이 적고 탄화성이 풍부하다.
  3. 절단면은 가스절단면에 비하여 대단히 거칠다.
  4. 담금질 경화성이 강한 재료의 절단부는 기계가공이 곤란하다.
(정답률: 26%)
  • 금속 아크 절단 시에는 금속을 빠르게 녹여 제거해야 하므로, 피복제는 발열량이 많고 탄화성이 적어야 효율적인 절단이 가능합니다.

    오답 노트
    전원은 직류 정극성이 적합하다: 일반적인 아크 절단 전원 특성입니다.
    절단면은 가스절단면에 비하여 대단히 거칠다: 아크 절단의 특징입니다.
    담금질 경화성이 강한 재료의 절단부는 기계가공이 곤란하다: 급냉으로 인한 경화 현상 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 아크에어 가우징 장치가 아닌 것은?

  1. 가우징 토치
  2. 가우징봉
  3. 압축공기
  4. 열교환기
(정답률: 60%)
  • 아크에어 가우징은 아크의 열로 금속을 녹이고 압축공기로 불어내어 홈을 파는 공정으로, 가우징 토치, 가우징봉, 압축공기가 필수 장치이며 열교환기는 해당 공정과 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음의 그림은 다층 용접을 할 때 중앙에서 비드를 쌓아 올리면서 좌우로 진행하는 방법이다. 무슨 용착법인가?

  1. 빌드업법
  2. 케스케이드법
  3. 전진블럭법
  4. 스킵법
(정답률: 59%)
  • 다층 용접 시 중앙에서 비드를 쌓아 올리며 좌우로 진행하여 계단 모양으로 용착하는 방법은 케스케이드법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 연납땜의 성분을 나타 내는 것은?

  1. Sn+Pb
  2. Zn+Pb
  3. Cu+Pb
  4. Al+Pb
(정답률: 33%)
  • 연납땜(Soft Soldering)은 주석(Sn)과 납(Pb)의 합금을 사용하여 낮은 온도에서 접합하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 용접부의 완성검사에 사용되는 비파괴 시험이 아닌 것은?

  1. 방사선 투과시험
  2. 형광침투시험
  3. 자기탐상법
  4. 현미경조직시험
(정답률: 37%)
  • 비파괴 시험은 재료를 파괴하지 않고 내부나 표면의 결함을 찾아내는 시험입니다. 방사선 투과시험, 형광침투시험, 자기탐상법은 제품을 손상시키지 않는 비파괴 시험이지만, 현미경조직시험은 시편을 절단하고 연마하여 관찰해야 하므로 파괴 시험에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. B급 화재는 어느 경우의 화재인가?

  1. 일반화재
  2. 유류화재
  3. 전기화재
  4. 금속화재
(정답률: 61%)
  • 화재는 가연물에 따라 등급이 나뉩니다. B급 화재는 인화성 액체나 가스 등 유류에 의해 발생하는 유류화재를 의미합니다.

    오답 노트
    일반화재: A급
    전기화재: C급
    금속화재: D급
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 용접부의 시험법 중 기계적 시험법이 아닌 것은?

  1. 굽힘 시험
  2. 경도 시험
  3. 인장 시험
  4. 부식 시험
(정답률: 75%)
  • 기계적 시험법은 재료에 물리적인 힘을 가해 강도, 연성, 경도 등을 측정하는 방법입니다. 굽힘 시험, 경도 시험, 인장 시험은 모두 물리적 하중을 가하는 기계적 시험에 해당하지만, 부식 시험은 화학적 반응을 관찰하는 화학적 시험법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 주철의 보수용접방법에 해당되지 않는 것은

  1. 스터드법
  2. 비녀장법
  3. 버터링법
  4. 백킹법
(정답률: 36%)
  • 주철은 탄소 함유량이 많아 용접 시 균열이 발생하기 쉬우므로 특수한 보수법이 필요합니다. 스터드법, 비녀장법, 버터링법은 주철의 균열 방지와 보강을 위한 대표적인 보수 용접법이지만, 백킹법은 용접부의 뒷면을 받쳐주는 일반적인 용접 보조 방법으로 주철 전용 보수법으로 분류되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 불활성 가스 아크용접에 주로 사용되는 가스는?

  1. CO2
  2. Ce
  3. Ar
  4. C2H2
(정답률: 68%)
  • 불활성 가스 아크용접(TIG, MIG)은 용융 금속이 공기 중의 산소나 질소와 반응하여 산화되는 것을 막기 위해 화학적으로 반응하지 않는 불활성 가스를 사용합니다. 아르곤(Ar)은 대표적인 불활성 가스로, 아크 안정성이 뛰어나 가장 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음은 용접이음에 대한 설명이다. 옳지 않은 것은?

  1. 변형이 없도록 용접순서를 결정한다.
  2. 용접선은 가능한 교차해서 튼튼하게 용접한다.
  3. 필렛 용접은 가능한 피하고 맞대기 용접을 하도록 한다.
  4. 용입부족이 생기지 않도록 이음형상 선택에 신중을 기한다.
(정답률: 22%)
  • 용접 시 용접선이 교차하면 응력이 집중되어 균열이 발생하기 쉬우므로, 용접선은 가급적 교차하지 않도록 설계해야 합니다.

    오답 노트
    변형 방지 순서 결정, 맞대기 용접 권장, 용입 부족 방지 형상 선택은 모두 올바른 용접 지침입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 용접재료

36. 탄소강의 청열메짐(blue-shortness)의 온도는?

  1. 900℃ 이상
  2. 50 - 80℃
  3. 100 – 200℃
  4. 200 - 300℃
(정답률: 48%)
  • 청열메짐은 탄소강을 $200 \sim 300\text{℃}$ 부근으로 가열했을 때, 강도가 저하되고 취성이 증가하여 쉽게 파괴되는 현상을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 보통 주철의 인장강도는 다음 중 어느 것인가?

  1. 12 ∼ 20kgf/mm2
  2. 20 ∼ 30kgf/mm2
  3. 30 ∼ 40kgf/mm2
  4. 40 ∼ 50kgf/mm2
(정답률: 18%)
  • 보통 주철은 취성이 강하고 인장강도가 낮으며, 일반적으로 $12 \sim 20\text{kgf/mm}^2$ 정도의 인장강도 범위를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 마우러의 조직도(Maurer's diagram)를 올바르게 설명한 것은?

  1. 탄소와 흑연량에 따른 주철의 조직관계를 표시한 것
  2. 탄소와 시멘타이트량에 따른 주철의 조직관계를 표시한 것
  3. 규소와 망간량에 따른 주철의 조직관계를 표시한 것
  4. 탄소와 규소량에 따른 주철의 조직관계를 표시한 것
(정답률: 30%)
  • 마우러의 조직도는 주철의 성분 중 탄소($C$)와 규소($Si$)의 함량 변화에 따라 조직이 어떻게 변하는지를 나타낸 상태도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 주철은 함유하는 탄소의 상태와 파단면의 색에 따라 3종으로 분류되는 데 다음 중 아닌 것은?

  1. 회주철(gray cast iron)
  2. 백주철(white cast iron)
  3. 반주철(mottled cast iron)
  4. 합금주철(alloyed cast iron)
(정답률: 35%)
  • 주철은 탄소의 상태와 파단면의 색상에 따라 회주철, 백주철, 반주철의 3가지로 분류합니다. 합금주철은 성분 조절을 통해 성질을 개선한 주철의 종류일 뿐, 파단면 색상에 따른 기본 분류 체계에는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 뜨임 시효 경화성이 있어서 내식성, 내열성, 내피로성 등이 우수하여 베어링이나 고급 스프링에 이용되며, 구리에 2∼3%의 Be을 첨가한 청동 합금은?

  1. 콜슨(corson)합금
  2. 암즈 청동(arms bronze)
  3. 베릴륨 청동(beryllium bronze)
  4. 에버듀(everdur)
(정답률: 54%)
  • 베릴륨 청동(beryllium bronze)은 구리에 $2 \sim 3\%$의 베릴륨(Be)을 첨가한 합금으로, 뜨임 시효 경화 처리를 통해 매우 높은 강도와 내식성, 내열성을 가져 고급 베어링이나 스프링에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 구리에 관한 설명으로 틀린 것은?

  1. 전기 및 열의 전도율이 높은 편이다.
  2. 전연성이 매우 크므로 상온가공이 매우 용이하다.
  3. 건조한 공기 중에 산화된다.
  4. 철강보다 내식성이 우수하다.
(정답률: 48%)
  • 구리는 건조한 공기 중에서 산화되지 않고 매우 안정적이며, 습기가 있거나 부식성 가스가 있을 때 산화막이 형성됩니다.

    오답 노트
    전기 및 열 전도율 높음: 구리의 대표적 특성
    전연성 큼: 상온 가공 용이
    내식성 우수: 철강보다 부식에 강함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 구상 흑연 주철에 유해한 성분이 아닌 것은?

  1. 주석
  2. 납
  3. 구리
  4. 비스무드
(정답률: 23%)
  • 구상 흑연 주철에서 주석, 납, 비스무트는 흑연의 구상화를 방해하는 유해 성분이지만, 구리는 구상화에 직접적인 악영향을 주는 유해 성분이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 자기 감응도가 크고, 잔류자기 및 항자력이 작으므로, 변압기의 철심이나 교류기계의 철심등에 쓰이는 강은?

  1. 텅스텐강
  2. 코발트강
  3. 규소강
  4. 크롬강
(정답률: 19%)
  • 규소강은 자기 감응도가 크고 잔류자기와 항자력이 작아 에너지 손실(철손)을 줄여야 하는 변압기나 교류기계의 철심 재료로 최적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 티탄과 그 합금에 관한 설명으로 틀린 것은?

  1. 티탄은 비중에 비해서 강도가 크며, 고온에서 내식성이 좋다.
  2. 티탄에 Mo, V 등을 첨가하면 내식성이 더욱 향상된다.
  3. 티탄 합금은 인장강도가 작고, 또 고온에서 크리프(creep)한계가 낮다.
  4. 티탄은 가스 터빈 재료로서 사용된다.
(정답률: 59%)
  • 티탄 합금은 비강도가 매우 높고 고온에서도 크리프(creep) 저항성이 우수하여 항공기 엔진이나 가스 터빈 재료로 널리 사용됩니다.

    오답 노트
    인장강도가 작고 크리프 한계가 낮다: 티탄 합금은 오히려 인장강도가 크고 고온 크리프 한계가 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 베어링 합금의 필요 조건과 상반되는 것은?

  1. 하중에 견딜 수 있는 경도와 내압력을 가질 것.
  2. 충분한 점성과 인성이 있을 것.
  3. 주조성이 좋고 열전도율이 클 것.
  4. 마찰계수가 크고, 저항력이 작을 것.
(정답률: 42%)
  • 베어링 합금은 마찰을 최소화해야 하므로 마찰계수가 작아야 하며, 외부 하중에 견디는 저항력은 커야 합니다.

    오답 노트
    마찰계수가 크고 저항력이 작을 것: 베어링의 기본 목적(마찰 감소 및 내구성 확보)과 정반대되는 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 알루미늄 표면에 황금색 경질 피막을 형성하기 위하여 실시하는 방식법은?

  1. 수산법
  2. 황산법
  3. 통산법
  4. 크롬산법
(정답률: 22%)
  • 알루미늄 표면에 황금색의 경질 피막을 형성하기 위해서는 수산법(Oxalic acid method)을 사용하여 양극 산화 처리를 실시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 용접부에 주상조직은 어떤 경우에 생기는가?

  1. 단층 용접으로 용착량이 많을 때
  2. 다층으로 용접할 때
  3. 용접시 예열과 후열을 할 때
  4. 다층용접 후 서냉할 때
(정답률: 24%)
  • 용착량이 많아 냉각 속도가 느려지면 결정이 한 방향으로 길게 자라는 주상조직이 형성되기 쉽습니다. 따라서 단층 용접으로 용착량이 많을 때 주로 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 18-8 스테인레스강의 대표적인 조성 성분은?

  1. Ni – Mn
  2. Cr - W
  3. Cr – Ni
  4. W - V
(정답률: 60%)
  • 18-8 스테인리스강은 이름에서 알 수 있듯이 크롬(Cr) 약 18%, 니켈(Ni) 약 8%를 함유한 오스테나이트계 스테인리스강의 대표적인 조성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 주물용 알루미늄 합금으로 기계적 성질이 우수하여 단조품, 피스톤, 실린더 헤드 등과 같은 내열 기관의 고온 부품에 사용되고 Cu(4%), Ni(2%), Mg(1.5%)이 함유된 합금은?

  1. Y합금
  2. 실루민
  3. 라우탈
  4. 알민
(정답률: 60%)
  • Cu(4%), Ni(2%), Mg(1.5%)가 함유되어 내열성과 기계적 성질이 우수하며, 피스톤이나 실린더 헤드 등 고온 부품에 사용되는 알루미늄 합금은 Y합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 금속재료의 인성(toughness)의 척도를 나타내는 것은?

  1. 인장강도
  2. 피로한도
  3. 충격치
  4. 전단강도
(정답률: 9%)
  • 인성(toughness)은 재료가 파괴되기 전까지 에너지를 흡수할 수 있는 능력을 말하며, 이를 측정하는 척도는 충격치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계제도

51. 도면의 표제란이나 그림 부근에 표시된 NS 의 의미는?

  1. 나사를 표시
  2. 비례척이 아닌 것를 표시
  3. 각도를 표시
  4. 보통나사를 표시
(정답률: 63%)
  • 도면에서 NS는 Non-Scale의 약자로, 비례척을 적용하지 않고 그린 도면임을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 물체의 일부분의 생략 또는 단면의 경계를 나타내는 선으로 불규칙한 파형의 가는실선인 것은?

  1. 파단선
  2. 지시선
  3. 가상선
  4. 절단선
(정답률: 57%)
  • 물체의 일부분을 생략하거나 단면의 경계를 나타낼 때 사용하는 불규칙한 파형의 가는 실선은 파단선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 회전도시 단면도에 관한 설명으로 올바른 것은?

  1. 암 및 림, 훅 등은 절단면에 90° 를 회전하여 도시하여도 좋다.
  2. 절단선의 연장선 위에 굵은 1점 쇄선 또는 가는1점 쇄선으로 그린다.
  3. 절단할 곳의 전· 후를 끊어서 그 사이에 가는 실선으로 그린다.
  4. 도형 내의 절단한 곳에 겹쳐서 가상선으로 그린다.
(정답률: 40%)
  • 회전단면도는 대칭형 부품의 단면을 효율적으로 보여주기 위해 절단면을 $90^{\circ}$ 회전시켜 정면도 상에 함께 도시하는 방법입니다. 따라서 암, 림, 훅 등은 절단면에 $90^{\circ}$를 회전하여 도시할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 기계제도에서 치수의 기입의 원칙 설명으로 틀린 것은?

  1. 치수는 중복 기입을 피한다.
  2. 치수는 되도록 주투상도에 집중한다.
  3. 치수의 단위는 cm를 기준으로 하며 cm의 단위는 기입하지 않는다.
  4. 도면에 나타난 치수는 특별히 명시하지 없는 한, 그 도면에 도시된 대상물의 다듬질치수를 표시한다.
(정답률: 55%)
  • 기계제도에서 치수 기입의 기본 단위는 $\text{mm}$를 사용하는 것이 원칙입니다.

    오답 노트
    치수의 단위는 $\text{cm}$를 기준으로 하며 $\text{cm}$의 단위는 기입하지 않는다: 단위는 $\text{mm}$를 기준으로 하며 단위 기호는 생략합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 보기 입체도를 제3각법으로 투상한 도면에 대한 설명으로 가장 적합한 것은?

  1. 정면도 만 틀림
  2. 평면도 만 맞음
  3. 우측면도 만 맞음
  4. 모두 맞음
(정답률: 75%)
  • 제3각법은 정면도를 중심으로 상단에 평면도, 우측에 우측면도를 배치하는 투상법입니다.
    제시된 입체도를 기준으로 위에서 본 모양(평면도), 앞에서 본 모양(정면도), 오른쪽에서 본 모양(우측면도)이 모두 정확하게 투상되었으므로 모두 맞음이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 도면에 SS 330 으로 표시된 기계재료의 의미로 다음 중 가장 적합한 설명은?

  1. 합금 공구강으로, 최저인장강도는 330kgf/cm2
  2. 일반구조용 압연강재로, 최저인장강도는 330N/mm2
  3. 열간압연 스테인레스 강관으로, 탄소 함유량은 0.33%
  4. 압력배관용 탄소강재로, 탄소 함유량은 0.33%
(정답률: 57%)
  • SS 330은 KS 규격의 일반구조용 압연강재를 의미합니다. 여기서 SS는 Steel Structure의 약자이며, 숫자 330은 재료의 최저 인장강도가 $330\text{N/mm}^2$임을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

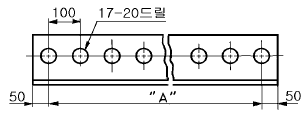

57. 다음의 도면에서 "A" 의 길이는 얼마인가?

  1. A = 1500 mm
  2. A = 1600 mm
  3. A = 1700 mm
  4. A = 1800 mm
(정답률: 40%)
  • 도면의 치수 기입 원리를 이용하여 전체 길이 A를 계산합니다. 구멍의 개수가 17개이고 구멍 간 간격이 $100\text{mm}$이며, 양 끝단 여유 치수가 각각 $50\text{mm}$인 구조입니다.
    ① [기본 공식] $A = (n - 1) \times p + 2 \times e$ (여기서 $n$은 구멍 수, $p$는 간격, $e$는 끝단 거리)
    ② [숫자 대입] $A = (17 - 1) \times 100 + 2 \times 50$
    ③ [최종 결과] $A = 1700$
    단, 정답이 $1600\text{mm}$로 지정되어 있으므로, 이는 구멍 간격의 총합 $(17-1) \times 100 = 1600\text{mm}$만을 A로 정의한 경우입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 온 둘레 현장 용접의 용접 보조 기호는?

  1. ○
  2. ●
  3. ⊙
(정답률: 65%)
  • 용접 기호에서 원형 기호는 '전 둘레'를 의미하며, 깃발 모양의 기호는 '현장 용접'을 의미합니다. 따라서 온 둘레 현장 용접은 이 두 가지가 결합된 형태인 로 표기합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 배관 도시기호 중 체크밸브는 어느 것인가?

(정답률: 51%)
  • 체크밸브는 유체를 한 방향으로만 흐르게 하고 역류를 방지하는 밸브입니다. 배관 도시기호에서 유체의 흐름 방향을 나타내는 화살표나 대각선 형태가 포함된 가 체크밸브의 표준 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 보기 입체도의 화살표 방향 투상이 정면도일 때 우측면도로 가장 적합한 것은?

(정답률: 49%)
  • 제시된 입체도 에서 화살표 방향을 정면으로 보았을 때, 오른쪽에서 바라본 모습(우측면도)을 찾아야 합니다. 정면에서 보았을 때 오른쪽에 위치한 경사면과 턱진 형상이 그대로 나타나는 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
