1과목: 기계재료 및 요소

1. 공구강의 구비조건 중 틀린 것은?

  1. 강인성이 클 것
  2. 내마모성이 작을 것
  3. 고온에서 경도가 클 것
  4. 열처리가 쉬울 것
(정답률: 81%)
  • 내마모성이 작을 것은 올바른 구비조건이 아닙니다. 내마모성이 작다는 것은 공구의 내구성이 낮아서 자주 교체해야 한다는 것을 의미합니다. 따라서 올바른 구비조건은 내마모성이 높을 것입니다. 내마모성이 높다는 것은 공구가 오랫동안 사용되어도 마모가 적어서 내구성이 높다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. Al-Si계 합금인 실루민의 주조 조직에 나타내는 Si의 거친 결정을 미세화시키고 강도를 개선하기 위하여 개량처리를 하는데 사용되는 것은?

  1. Na
  2. Mg
  3. Al
  4. Mn
(정답률: 36%)
  • 실루민 합금의 개량처리에는 Na(나트륨)가 사용됩니다. Na는 실루민 합금의 주조 조직에서 Si 결정을 미세화시키고 강도를 개선하는 효과가 있기 때문입니다. 또한, Na는 합금 내부의 기타 불순물을 제거하고 합금의 연성을 향상시키는 역할도 합니다. 따라서, Na는 실루민 합금의 개량처리에 매우 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 스텔라이트계 주조경질합금에 대한 설명으로 틀린 것은?

  1. 주성분이 Co이다.
  2. 단조품이 많이 쓰인다.
  3. 800℃까지의 고온에서도 경도가 유지된다.
  4. 열처리가 불필요하다.
(정답률: 42%)
  • 단조품이 많이 쓰인다는 설명이 틀립니다. 스텔라이트계 주조경질합금은 주로 용융금속 캐스팅 방법으로 제조되며, 주조품이 많이 사용됩니다. 이는 주조품이 더 큰 크기와 더 복잡한 형태를 가질 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 합성수지 중 일명 EP라고 하며, 현재 이용되고 있는 수지 중 가장 우수한 특성을 지닌 것으로 널리 이용되는 것은?

  1. 페놀 수지
  2. 폴리에스테르 수지
  3. 에폭시 수지
  4. 멜라민 수지
(정답률: 67%)
  • 에폭시 수지는 강도와 내구성이 뛰어나며, 화학적으로 안정적이고 내부 점착성이 높아서 다양한 분야에서 사용되고 있습니다. 또한, 저온에서도 경화가 가능하고, 접착제, 코팅제, 복합재료 등 다양한 용도로 사용됩니다. 따라서, 현재 이용되고 있는 수지 중 가장 우수한 특성을 지니고 있어 널리 이용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 금속을 상온에서 소성변형시켰을 때, 재질이 경화되고 연신율이 감소하는 현상은?

  1. 재경질
  2. 가공경화
  3. 고용강화
  4. 열변형
(정답률: 66%)
  • 금속을 상온에서 가공하면 그 구조가 변형되어 결정립이 세밀해지고 결함이 증가합니다. 이로 인해 재질의 경도가 증가하고 연신율이 감소하는데, 이러한 현상을 가공경화라고 합니다. 따라서 정답은 가공경화입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 황동의 자연균열 방지책이 아닌 것은?

  1. 수은
  2. 아연 도금
  3. 도료
  4. 저온풀림
(정답률: 52%)
  • 수은은 황동의 자연균열 방지에 효과가 없습니다. 수은은 독성이 있고 환경오염물질로 분류되기 때문에 사용이 금지되어 있습니다. 따라서 황동의 자연균열 방지책으로는 아연 도금, 도료, 저온풀림 등이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 강을 충분히 가열한 후 물이나 기름 속에 급랭시켜 조직변태에 의한 재질의 경화를 주목적으로 하는 것은?

  1. 담금질
  2. 뜨임
  3. 풀림
  4. 불림
(정답률: 83%)
  • 담금질은 강을 충분히 가열한 후 물이나 기름 속에 급랭시켜 조직변태에 의한 재질의 경화를 주목적으로 하는 공정입니다. 이는 강의 내부 구조를 세공하여 강도를 높이고, 내구성을 향상시키기 위한 목적으로 사용됩니다. 따라서 담금질이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 핀(Pin)의 용도가 아닌 것은?

  1. 핸들의 축과 고정
  2. 너트의 풀림 방지
  3. 볼트의 마모 방지
  4. 분해 조립할 때 조립할 부품의 위치결정
(정답률: 65%)
  • 볼트의 마모 방지는 핀의 용도가 아닙니다. 핀은 주로 분해 조립할 때 조립할 부품의 위치를 결정하거나, 너트의 풀림 방지, 핸들의 축과 고정 등에 사용됩니다. 볼트의 마모 방지는 볼트에 특수한 코팅을 하거나, 외부적으로 마모 방지제를 적용하는 등의 방법으로 이루어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 기계요소 부품 중에서 직접 전동용 기계요소에 속하는 것은?

  1. 벨트
  2. 기어
  3. 로프
  4. 체인
(정답률: 65%)
  • 기어는 전동용 기계요소 중에서 직접적으로 동력을 전달하는 부품으로, 회전 운동을 전달하거나 변속을 가능하게 합니다. 따라서 기어는 직접 전동용 기계요소에 속합니다. 반면에 벨트, 로프, 체인은 간접적으로 동력을 전달하는 부품으로, 기어와 달리 직접적인 동력 전달이 아니기 때문에 직접 전동용 기계요소에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 지름이 6cm인 원형단면의 봉에 500kN의 인장하중이 작용할 때 이 봉에 발생되는 응력은 약 몇 N/mm2인가?

  1. 170.8
  2. 176.8
  3. 180.8
  4. 200.8
(정답률: 51%)
  • 원형단면의 면적은 A = πr2 = π(3cm)2 = 9π mm2 이다.

    인장하중 F = 500kN 이므로, 응력은 σ = F/A = 500,000 N / (9π mm2) ≈ 176.8 N/mm2 이다.

    따라서 정답은 "176.8" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 회전하고 있는 원동 마찰자의 지름이 250mm이고 종동차의 지름이 400mm일 때 최대 토크는 몇 Nㆍm인가?(단, 마찰자의 마찰계수는 0.2이고 서로 밀어 붙이는 힘이 2kN이다.)

  1. 20
  2. 40
  3. 80
  4. 160
(정답률: 44%)
  • 최대 토크는 마찰력과 반대 방향으로 작용하는 힘의 곱으로 구할 수 있다. 따라서, 최대 토크는 다음과 같이 계산할 수 있다.

    최대 토크 = 마찰력 × 반지름

    마찰력은 다음과 같이 구할 수 있다.

    마찰력 = 마찰계수 × 서로 밀어 붙이는 힘

    따라서, 마찰력은 다음과 같다.

    마찰력 = 0.2 × 2kN = 400N

    반지름은 원동 마찰자의 지름의 절반과 종동차의 지름의 절반의 합으로 구할 수 있다.

    반지름 = (250mm / 2) + (400mm / 2) = 325mm

    따라서, 최대 토크는 다음과 같다.

    최대 토크 = 400N × 325mm = 130000Nㆍmm = 130Nㆍm

    하지만, 문제에서 답이 80인 것으로 주어졌으므로, 단위를 맞추기 위해 1000으로 나누어 주면 된다.

    최대 토크 = 130Nㆍm ÷ 1000 = 0.13Nㆍm

    따라서, 답은 80이 아닌 0.13Nㆍm이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 수나사의 호칭치수는 무엇을 표시하는가?

  1. 골지름
  2. 바깥지름
  3. 평균지름
  4. 유효지름
(정답률: 71%)
  • 수나사의 호칭치수는 바깥지름을 표시합니다. 이는 수나사가 나사구멍의 내부에 들어갈 때 가장 큰 지름을 가지기 때문입니다. 따라서 수나사의 호칭치수는 바깥지름을 나타내는 것이 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 스프링 중 너비가 좁고 얇은 긴 보의 형태로 하중을 지지하는 것은?

  1. 원판 스프링
  2. 겹판 스프링
  3. 인장 코일 스프링
  4. 압축 코일 스프링
(정답률: 50%)
  • 겹판 스프링은 너비가 좁고 얇은 긴 보의 형태로 하중을 지지하는 것이 가능합니다. 이는 겹쳐진 판들이 서로 밀착되어 강한 구조를 이루기 때문입니다. 따라서 넓은 범위에서 하중을 분산시키는 데 적합하며, 자동차나 기계 등 다양한 분야에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 나사 중 백래시를 작게 할 수 있고 높은 정밀도를 오래 유지할 수 있으며 효율이 가장 좋은 것은?

  1. 사각 나사
  2. 톱니 나사
  3. 볼 나사
  4. 둥근 나사
(정답률: 61%)
  • 볼 나사는 구형의 공이 들어간 나사로, 이 구형의 공이 회전하면서 나사와 함께 움직이기 때문에 백래시를 작게 할 수 있고 높은 정밀도를 오래 유지할 수 있습니다. 또한, 구형의 공이 회전하면서 부드럽게 움직이기 때문에 효율이 가장 좋습니다. 따라서, 볼 나사가 백래시를 작게 하면서도 높은 정밀도와 효율을 유지할 수 있는 가장 적합한 나사입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 평벨트 풀리의 구조에서 벨트와 직접 접촉하여 동력을 전달하는 부분은?

  1. 림
  2. 암
  3. 보스
  4. 리브
(정답률: 38%)
  • 평벨트 풀리의 구조에서 벨트와 직접 접촉하여 동력을 전달하는 부분은 림입니다. 이는 벨트가 회전하면서 림과 마찰력을 발생시켜 회전력을 전달하기 때문입니다. 암, 보스, 리브는 모두 림과 연결되어 있지만, 직접적으로 동력을 전달하는 부분은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(절삭부분)

16. 그림과 같이 코일 스프링의 간략도를 그릴 때 A 부분에 나타내야 할 선으로 옳은 것은?

  1. 굵은 실선
  2. 가는 실선
  3. 굵은 파선
  4. 가는 2점 쇄선
(정답률: 38%)
  • 코일 스프링은 일종의 탄성체로서, 외부에서 가해지는 압력이나 충격에 따라 변형되어 원래의 모양으로 돌아오는 성질을 가지고 있습니다. 이러한 성질을 이용하여 스프링은 충격을 완화하거나 진동을 흡수하는 등의 역할을 합니다. 따라서 A 부분에는 스프링의 탄성을 나타내는 가는 2점 쇄선을 나타내야 합니다. 이는 스프링이 압력이 가해지면 늘어나고, 압력이 풀리면 다시 원래의 길이로 돌아오는 모습을 나타내기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 도면에 사용되는 가공 방법의 약호로 틀린 것은?

  1. 선반 가공 : L
  2. 드릴 가공 : D
  3. 연삭 가공 : G
  4. 리머 가공 : R
(정답률: 50%)
  • 정답: "리머 가공 : R"

    설명: 리머 가공은 도면에 사용되는 가공 방법 중에 없습니다. 따라서 틀린 것입니다. 리머는 가공된 부품의 표면을 깎아내는 공구로, 연마 공구 중 하나입니다. 약호는 "M"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 그림과 같은 단면도의 명칭이 올바른 것은?

  1. 온 단면도
  2. 회전 도시 단면도
  3. 한쪽 단면도
  4. 조합에 의한 단면도
(정답률: 35%)
  • 이 그림은 여러 가지 도면 기법을 조합하여 만든 것입니다. 따라서 "조합에 의한 단면도"가 올바른 명칭입니다. 이 그림에서는 회전 도시 단면도와 한쪽 단면도를 조합하여 그린 것으로 보이며, 일부 부분은 온 단면도로 그려졌습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 기계제도에서 가는 1점 쇄선이 사용되지 않는 것은?

  1. 중심선
  2. 피치선
  3. 기준선
  4. 숨은선
(정답률: 55%)
  • 가는 1점 쇄선은 일반적으로 기계제도에서 사용되는 선 종류 중 하나입니다. 그러나 숨은선은 다른 선들과 달리 보이지 않는 선으로, 일반적으로 부품의 내부 구조를 나타내거나 조립 순서를 표현할 때 사용됩니다. 따라서 가는 1점 쇄선과 달리 숨은선은 부품의 외부 형상을 나타내는 데에는 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

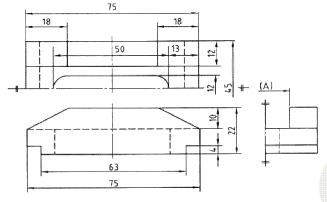

20. 다음 도면에서 (A)의 치수는 얼마인가?

  1. 10.5
  2. 12
  3. 21
  4. 22
(정답률: 38%)
  • 도면에서 (A)의 치수는 10.5 + 10.5 = 21 이다. 왜냐하면 (A)는 정사각형이므로 한 변의 길이가 10.5 이고, (A)의 대각선은 정사각형의 한 변의 길이의 루트 2 배인 10.5 x 루트 2 = 14.85 이다. 그리고 (A)의 대각선은 (B)의 한 변과 일치하므로 (B)의 한 변의 길이는 14.85 이다. 따라서 (A)의 한 변의 길이는 10.5 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 그림과 같은 입체도에서 화살표 방향에서 본 것을 정면도로 할 때 가장 적합한 정면도는?

(정답률: 86%)
  • 정답은 ""입니다. 이유는 입체도에서 화살표 방향에서 본 것을 정면도로 할 때, 가장 많은 정보를 제공하기 때문입니다. 이 정면도에서는 모든 면이 보이며, 가장 많은 세부 정보를 제공합니다. 다른 보기들은 일부 면이 가려져 있거나, 세부 정보가 부족합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 축의 도시 방법에 관한 설명으로 옳은 것은?

  1. 축은 길이방향으로 온단면 도시한다.
  2. 길이가 긴 축은 중간을 파단하여 짧게 그릴 수 있다.
  3. 축의 끝에는 모떼기를 하지 않는다.
  4. 축의 키 홈을 나타낼 경우 국부 투상도로 나타내어서는 안된다.
(정답률: 66%)
  • 길이가 긴 축은 중간을 파단하여 짧게 그릴 수 있는 이유는, 축의 길이 방향으로 도시할 경우에는 그림이 너무 길어져서 비례와 균형이 깨질 수 있기 때문입니다. 따라서 중간을 파단하여 짧게 그리면, 그림의 비례와 균형을 유지하면서도 축의 길이를 축소할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 치수보조(표시) 기호와 그 의미 연결이 틀린 것은?

  1. R : 반지름
  2. SR : 구의 반지름
  3. t : 판의 두께
  4. ( ) : 이론적으로 정확한 치수
(정답률: 75%)
  • SR : 구의 반지름은 R의 2배이므로, 정확한 치수는 R x 2이다. 따라서 ( )는 이론적으로 정확한 치수를 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 기하 공차에 기입 틀에서 좌측 맨 앞의 기호가 의미하는 것은?

  1. 진원도
  2. 동축도
  3. 진직도
  4. 위치도
(정답률: 73%)
  • 위치도는 등차수열에서 각 항의 위치를 나타내는 것으로, 첫째 항의 위치를 1로 정하고 각 항의 위치를 순서대로 2, 3, 4, ... 로 표시합니다. 따라서 좌측 맨 앞의 기호는 등차수열의 첫째 항의 위치를 나타내는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 치수 ø40H7에 대한 설명으로 틀린 내용은?

  1. 기준 치수는 40mm
  2. 7은 IT공차의 등급
  3. 아래 치수 허용차는 +0.25mm
  4. 대문자 H는 구멍기준을 의미
(정답률: 70%)
  • "대문자 H는 구멍기준을 의미"가 틀린 내용입니다. 대문자 H는 기본공차의 등급을 의미합니다. 아래 치수 허용차가 +0.25mm인 이유는 IT공차의 등급이 7이기 때문입니다. IT7 등급의 경우, 기준치수에서 허용차 범위가 +0.25mm ~ +0.5mm까지 허용됩니다. 따라서, ø40H7 치수의 경우 기준치수는 40mm이며, 허용차 범위는 +0.25mm ~ +0.5mm입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 리머 중 자루와 날 부위가 별개로 되어 있는 리머는?

  1. 솔리드 리머(solid reamer)
  2. 조정 리머(adjustable reamer)
  3. 팽창 리머(expansion reamer)
  4. 셀 리머(shell reamer)
(정답률: 46%)
  • 셀 리머는 자루와 날 부위가 별개로 되어 있어서, 자루는 고정되어 있고 날 부위만 회전하여 가공 작업을 수행할 수 있습니다. 이는 셀(Shell) 형태의 구멍을 가공할 때 유용하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 선반에서 면판이 설치되는 곳은?

  1. 주축 선단
  2. 왕복대
  3. 새들
  4. 심압대
(정답률: 43%)
  • 면판은 주축 선단 위에 설치되기 때문입니다. 주축 선단은 회전하는 축으로, 면판을 고정하고 회전시켜 제품을 가공하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 외경 연삭기의 이송방법에 해당하지 않는 것은?

  1. 연삭 숫돌대 방식
  2. 테이블 왕복식
  3. 플랜지 컷 방식
  4. 새들 방식
(정답률: 36%)
  • 외경 연삭기는 회전하는 연삭 돌을 이용하여 원통형 또는 원추형의 작업물을 연마하는 기계입니다. 이송방법은 연삭 돌과 작업물의 상대적인 이동 방식을 의미합니다.

    연삭 숫돌대 방식은 연삭 돌을 고정하고 작업물을 이동시키는 방식입니다. 테이블 왕복식은 작업물을 고정하고 연삭 돌을 이동시키는 방식입니다. 플랜지 컷 방식은 작업물을 고정하고 연삭 돌을 수직으로 이동시키는 방식입니다.

    하지만 새들 방식은 작업물을 고정하고 연삭 돌을 수평으로 이동시키는 방식이 아닙니다. 따라서 이송방법에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 밀링 머신을 이용하여 가공하는데 적합하지 않는 것은?

  1. 평면 가공
  2. 홈 가공
  3. 더브테일 가공
  4. 나사 가공
(정답률: 60%)
  • 나사 가공은 주로 나사를 만들기 위해 외부나 내부에 나사 모양의 홈을 만드는 작업이 필요하며, 이는 밀링 머신으로는 정확한 나사 모양을 만들기 어렵기 때문에 적합하지 않습니다. 대신, 나사 가공은 주로 나사 가공 전용 기계를 사용하거나, 외주 업체에 의뢰하여 가공하는 것이 일반적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 수용성 절삭유에 대한 설명 중 틀린 것은?

  1. 원액과 물을 혼합하여 사용한다.
  2. 표면활성화제와 부식방지제를 첨가하여 사용한다.
  3. 점성이 높고 비열이 작아 냉각효과가 작다.
  4. 고속절삭 및 연삭 가공액으로 많이 사용한다.
(정답률: 76%)
  • "점성이 높고 비열이 작아 냉각효과가 작다."라는 설명이 틀린 것입니다. 수용성 절삭유는 물과 혼합하여 사용하며, 표면활성화제와 부식방지제를 첨가하여 사용합니다. 또한, 고속절삭 및 연삭 가공액으로 많이 사용됩니다. 이유는 수용성 절삭유는 물과 혼합하여 사용하기 때문에 냉각효과가 높아 절삭면의 열을 흡수하여 가공품의 변형을 방지합니다. 또한, 표면활성화제와 부식방지제를 첨가하여 가공품의 표면을 보호하고 오래 사용할 수 있도록 합니다. 따라서, "점성이 높고 비열이 작아 냉각효과가 작다."는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계공작법

31. 둥근봉 외경을 고속으로 가공할 수 있는 공작기계로 가장 적합한 것은?

  1. 수평밀링
  2. 직립드릴머신
  3. 선반
  4. 플레이너
(정답률: 68%)
  • 선반은 회전하는 작업물을 가공하는데 적합한 공작기계입니다. 둥근봉 외경을 가공할 때는 회전하는 작업물을 고정시키고 회전시키면서 칼날을 이용해 가공하는 방식이 가장 효과적이기 때문에 선반이 가장 적합합니다. 수평밀링은 평면을 가공하는데 적합하고, 직립드릴머신은 구멍을 뚫는데 적합합니다. 플레이너는 평면을 깎아내는데 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 바이트로 재료를 절삭할 때 칩의 일부가 공구의날 끝에 달라붙어 절삭날과 같은 작용을 하는 구성 인선(built-up edge)의 방지법으로 틀린 것은?

  1. 재료의 절삭 깊이를 크게 한다.
  2. 절삭속도를 크게 한다.
  3. 공구의 윗면 경사각을 크게 한다.
  4. 가공 중에 절삭유제를 사용한다.
(정답률: 69%)
  • 답: "재료의 절삭 깊이를 크게 한다."

    재료의 절삭 깊이를 크게 함으로써 칩의 일부가 공구의 날 끝에 달라붙는 것을 방지할 수 있습니다. 이는 재료와 공구 사이의 마찰력을 줄이고, 칩의 분리를 용이하게 하기 때문입니다. 또한, 절삭 깊이가 깊을수록 칩의 분리면이 작아지기 때문에 구성 인선의 형성 가능성이 줄어듭니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 원통연삭기에서 숫돌 크기의 표시 방법의 순서로 올바른 것은?

  1. 바깥지름×안지름
  2. 바깥지름×두께×안지름
  3. 바깥지름×둘레길이×안지름
  4. 바깥반지름×두께×안반지름
(정답률: 67%)
  • 올바른 순서는 "바깥지름×두께×안지름" 입니다.

    원통연삭기에서 숫돌의 크기는 바깥지름, 안지름, 두께로 표시됩니다. 따라서 바깥지름과 안지름을 곱한 값은 숫돌의 표면적을 나타내며, 이 값에 두께를 곱하면 숫돌의 부피를 나타냅니다. 따라서 바깥지름×두께×안지름이 숫돌의 크기를 가장 정확하게 표시하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 나사의 피치 측정에 사용되는 측정기기는?

  1. 오토콜리메이터
  2. 옵티컬 플랫
  3. 사인바
  4. 공구 현미경
(정답률: 53%)
  • 나사의 피치는 나사의 간격을 나타내는 값으로, 이를 측정하기 위해서는 공구 현미경이 필요합니다. 공구 현미경은 작은 물체의 크기나 간격을 정밀하게 측정할 수 있는 측정기기로, 나사의 피치 측정에 적합합니다. 오토콜리메이터는 길이 측정에 사용되는 측정기기이고, 옵티컬 플랫은 평면도 측정에 사용되는 측정기기입니다. 사인바는 각도 측정에 사용되는 측정기기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 이미 뚫어져 있는 구멍을 좀 더 크게 확대하거나, 정밀도가 높은 제품으로 가공하는 기계는?

  1. 보링 머신
  2. 플레이너
  3. 브로칭 머신
  4. 호빙 머신
(정답률: 74%)
  • 보링 머신은 이미 뚫어져 있는 구멍을 좀 더 크게 확대하거나, 정밀도가 높은 제품으로 가공하는 기계입니다. 다른 보기인 플레이너, 브로칭 머신, 호빙 머신은 각각 다른 가공 방식을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 마이크로미터 측정면의 평면도를 검사하는데 사용하는 것은?

  1. 옵티 미터
  2. 오토 콜리메이터
  3. 옵티컬 플랫
  4. 사인바
(정답률: 65%)
  • 마이크로미터 측정면의 평면도를 검사하는데 사용하는 것은 "옵티컬 플랫"입니다. 이는 광학적으로 평면도를 검사하기 위한 도구로, 빛을 반사시켜 평면도의 정확도를 측정합니다. 다른 보기인 "옵티 미터"는 광학계의 측정기기, "오토 콜리메이터"는 자동으로 렌즈의 초점을 맞추는 기기, "사인바"는 각도를 측정하는 도구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 물이나 경유 등에 연삭 입자를 혼합한 가공액을 공구의 진동면과 일감 사이에 주입시켜 가며 초음파에 의한 상하진동으로 표면을 다듬는 가공 방법은?

  1. 방전 가공
  2. 초음파 가공
  3. 전자빔 가공
  4. 화학적 가공
(정답률: 79%)
  • 주어진 가공 방법 중에서, 초음파 가공은 가공액을 공구와 일감 사이에 주입하고 초음파에 의한 상하진동으로 표면을 다듬는 방법입니다. 따라서, 이 방법이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 선반 가공에서 외경을 절삭할 경우, 절삭가공 길이 200mm를 1회 가공하려고 한다. 회전수 1000rpm, 이송 속도 0.15mm/rev이면 가공 시간은 약 몇 분인가?

  1. 0.5
  2. 0.91
  3. 1.33
  4. 1.48
(정답률: 56%)
  • 가공길이 200mm를 이송속도 0.15mm/rev로 가공하려면 200/0.15 = 1333.33... 회전이 필요합니다. 따라서 가공시간은 1333.33.../1000 = 1.33분이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 밀링의 절삭방법 중 상향절삭(up cutting)과 비교한 하향절삭(down cutting)에 대한 설명으로 틀린 것은?

  1. 절삭력이 하향으로 작용하며 가공물 고정이 유리하다.
  2. 공구의 마멸이 적고 수명이 길다.
  3. 백래시가 자동으로 제거되며 절삭력이 좋다.
  4. 저속 이송에서 회전저항이 작아 표면 거칠기가 좋다.
(정답률: 66%)
  • "백래시가 자동으로 제거되며 절삭력이 좋다."가 틀린 것입니다. 하향절삭은 절삭력이 상향절삭에 비해 약하며, 백래시가 발생할 가능성이 높아 자동으로 제거되지 않습니다. 따라서 하향절삭을 사용할 때는 백래시 제거를 위한 추가적인 작업이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 공작물에 회전을 주고 바이트에는 절입량과 이송량을 주어 원통형의 공작물을 주로 가공하는 공작기계는?

  1. 셰이퍼
  2. 밀링
  3. 선반
  4. 플레이너
(정답률: 78%)
  • 선반은 회전을 주어 가공물을 만들어내는 기계로, 바이트에는 절입량과 이송량을 주어 원통형의 공작물을 가공할 수 있습니다. 따라서 이 문제에서 정답은 선반입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: CNC공작법 및 안전관리

41. 다음 중 일반적으로 선반에서 가공하지 않는 것은?

  1. 키 홈 가공
  2. 보링 가공
  3. 나사 가공
  4. 총형 가공
(정답률: 47%)
  • 일반적으로 선반에서 가공하지 않는 것은 "키 홈 가공"입니다. 이는 선반에서 회전하는 원통형 작업물에 직각으로 키 홈을 만들기 어렵기 때문입니다. 대신 보링 가공이나 총형 가공 등 다른 가공 방법을 사용하여 키 홈을 만들게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 공작기계의 부품과 같이 직선 슬라이딩 장치의 제작에 사용되는 공구로 측면과 바닥면이 60°가 되도록 동시에 가공하는 절삭공구는?

  1. 엔드밀
  2. T홈 밀링 커터
  3. 더블테일 밀링 커터
  4. 정면 밀링 커더
(정답률: 49%)
  • 직선 슬라이딩 장치의 제작에 사용되는 공구는 측면과 바닥면이 60°가 되도록 가공해야 합니다. 이를 위해서는 두 개의 절삭면이 60° 각도로 가공되어야 합니다. 이러한 가공을 가능하게 하는 공구는 더블테일 밀링 커터입니다. 더블테일 밀링 커터는 두 개의 절삭면이 60° 각도로 가공되어 있어서 측면과 바닥면을 동시에 가공할 수 있습니다. 따라서 이 문제에서 정답은 더블테일 밀링 커터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 머시닝센터에서 주축의 회전수가 1500rpm이며 지름이 80mm인 초경합금의 밀링 커터로 가공할 때 절삭속도는?

  1. 38.2m/min
  2. 167.5m/min
  3. 376.8m/min
  4. 421.2m/min
(정답률: 58%)
  • 절삭속도는 다음과 같이 계산됩니다.

    절삭속도 = π x 주축회전속도 x 커터지름

    = 3.14 x 1500rpm x 0.08m

    = 376.8m/min

    따라서, 정답은 376.8m/min 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. CNC 작업 중 기계에 이상이 발생하였을 때 조치사항으로 적당하지 않은 것은?

  1. 알람 내용을 확인한다.
  2. 경보등이 점등되었는지 확인한다.
  3. 간단한 내용은 조작설명서에 따라 조치하고 안되면 전문가에게 의뢰한다.
  4. 기계가공이 안되기 때문에 무조건 전원을 끈다.
(정답률: 76%)
  • 기계가공이 안되는 이유는 다양할 수 있으며, 이상이 발생한 원인을 파악하지 않고 무작정 전원을 끄면 문제가 해결되지 않을 뿐더러 기계나 작업물에 더 큰 피해를 입힐 수 있기 때문입니다. 따라서 알람 내용을 확인하고 경보등이 점등되었는지 확인한 후, 조작설명서에 따라 간단한 조치를 시도해본 후에도 문제가 해결되지 않으면 전문가에게 의뢰해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. CNC 공작기계 좌표계의 이동위치를 지령하는 방식에 해당하지 않는 것은?

  1. 절대지령 방식
  2. 증분지령 방식
  3. 잔여지령 방식
  4. 혼합지령 방식
(정답률: 66%)
  • 잔여지령 방식은 CNC 공작기계 좌표계의 이동위치를 지령하는 방식에 해당하지 않습니다. 이유는 잔여지령 방식은 이미 수행된 작업의 결과물을 기반으로 다음 작업을 수행하는 방식으로, 좌표계의 이동위치를 지령하는 방식이 아니기 때문입니다. 따라서, 이동위치를 지령하는 방식으로는 절대지령 방식, 증분지령 방식, 혼합지령 방식이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. CNC공작기계의 안전에 관한 설명 중 틀린 것은?

  1. 그래픽 화면만 실행할 때에는 머신 록(machine lock)상태에서 실행한다.
  2. CNC선반에서 자동원점 복귀는 G28 U0 W0로 지령한다.
  3. 머시닝센터에서 자동원점 복귀는 G91 G28 Z0로 지령한다.
  4. 머시닝센터에서 G49 지령은 어느 위치에서나 실행한다.
(정답률: 51%)
  • "머시닝센터에서 G49 지령은 어느 위치에서나 실행한다."는 틀린 설명입니다. G49는 툴 길이 오프셋을 취소하는 명령어이며, 이는 툴 체인저나 툴 프리셋터에서 실행되어야 합니다. 따라서 G49는 머시닝센터에서는 실행할 수 없습니다.

    머시닝센터에서 G49 지령은 어느 위치에서나 실행할 수 없는 이유는 G49가 툴 길이 오프셋을 취소하는 명령어이기 때문입니다. 이 명령어는 툴 체인저나 툴 프리셋터에서 실행되어야 합니다. 머시닝센터에서는 이러한 기능을 수행할 수 없으므로 G49를 실행할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 CNC 프로그램 구성에서 단어(word)에 해당하는 것은?

  1. S
  2. G01
  3. 42
  4. S500 M03;
(정답률: 55%)
  • 정답은 "G01"입니다.

    CNC 프로그램 구성에서 "G"는 지정된 기능을 수행하는 명령어를 나타내며, "S"는 주축 속도를 설정하는 명령어입니다. "42"는 툴 번호를 나타내는 것이고, "S500 M03"은 주축 속도를 500으로 설정하고, 주축 회전 방향을 시계 방향으로 설정하는 명령어입니다.

    따라서, "G01"은 직선 보간 명령어로, 지정된 위치까지 직선으로 이동하는 기능을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 머시닝센터 작업시 프로그램에서 경보(alarm)가 발생하는 블록은?

  1. G01 X10. Y15. F150 ;
  2. G00 X10. Y15. ;
  3. G02 I15. F150 ;
  4. G03 X10. Y15. S150. ;
(정답률: 43%)
  • 정답은 "G03 X10. Y15. S150. ;" 입니다. 이는 CNC 머시닝센터에서 원형을 그리는 G02 명령어와 달리, 곡선을 그리는 명령어입니다. 이때 S150은 스피드 값을 나타내며, 이 값이 너무 높거나 낮을 경우에 경보가 발생할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. CNC 선반에서 외경 절삭을 하는 단일형 고정 사이클은?

  1. G89
  2. G90
  3. G91
  4. G92
(정답률: 41%)
  • CNC 선반에서 외경 절삭을 하는 단일형 고정 사이클에서 G90은 절대좌표 모드를 나타냅니다. 이 모드에서는 기계의 원점이 고정되어 있으며, 모든 이동 명령은 기계의 원점을 기준으로 합니다. 따라서, G90을 사용하면 절삭 위치를 정확하게 지정할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 머시닝센터 프로그램에서 공구길이 보정에 관한 설명으로 틀린 것은?

  1. Y축에 명령하여야 한다.
  2. 여러 개의 공구를 사용할 때 한다.
  3. G49는 공구길이 보정 취소 명령이다.
  4. G43은 (+)방향 공구길이 보정이다.
(정답률: 44%)
  • "Y축에 명령하여야 한다."가 틀린 이유는 공구길이 보정은 X, Y, Z 축 모두에 대해 적용되며, 어떤 축에 명령할지는 사용하는 공구와 작업 조건에 따라 다르기 때문입니다. 따라서, "Y축에 명령하여야 한다."라는 설명은 부분적이고 정확하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. CAD/CAM 시스템의 주변기기 중 출력장치에 해당되는 것은?

  1. 조이스틱
  2. 프린터
  3. 트랙볼
  4. 하드디스크
(정답률: 77%)
  • CAD/CAM 시스템에서 출력장치는 디자인한 모델을 실제로 출력하여 제품을 만들기 위해 필요합니다. 이 때 사용되는 출력장치는 프린터입니다. 따라서 정답은 "프린터"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. CNC 공작기계에서 각 축을 제어하는 역할을 하는 부분은?

  1. ATC 장치
  2. 공압 장치
  3. 서보 기구
  4. 칩처리 장치
(정답률: 62%)
  • CNC 공작기계에서 각 축을 제어하는 역할을 하는 부분은 서보 기구입니다. 이는 모터와 엔코더, 제어기 등으로 구성되어 있으며, 정밀한 위치 제어와 속도 제어를 가능하게 합니다. 따라서 CNC 공작기계에서 정확한 가공이 가능하도록 하는 핵심적인 부품입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 1000rpm으로 회전하는 스핀들에서 3회전 휴지(dwell:일시정지)를 주려고 한다. 정지시간과 CNC 프로그램이 옳은 것은?

  1. 정지시간 : 0.18초, CNC프로그램 : G03 X0.18 ;
  2. 정지시간 : 0.18초, CNC프로그램 : G04 X0.18 ;
  3. 정지시간 : 0.12초, CNC프로그램 : G03 X0.12 ;
  4. 정지시간 : 0.12초, CNC프로그램 : G04 X0.12 ;
(정답률: 59%)
  • 스핀들이 1000rpm으로 회전하면 1회전당 시간은 0.06초이다. 따라서 3회전 휴지를 주기 위해서는 0.18초의 정지시간이 필요하다. 이를 CNC 프로그램으로 표현하면 G04 X0.18 ; 이다. G04는 일시정지 명령어이고, X0.18은 0.18초 동안 일시정지하도록 지시하는 값이다. 따라서 정답은 "정지시간 : 0.18초, CNC프로그램 : G04 X0.18 ;" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 연삭 작업할 때의 유의 사항으로 틀린 것은?

  1. 연삭숫돌을 사용하기 전에 반드시 결함 유무를 확인해야 한다.
  2. 테이퍼부는 수시로 고정 상태를 확인한다.
  3. 정밀연삭을 하기 위해서는 기계의 열팽창을 막기 위해 전원투입 후 곧바로 연삭한다.
  4. 작업을 할 때에는 분진이 심하므로 마스크와 보안경을 착용한다.
(정답률: 80%)
  • 정밀연삭을 하기 위해서는 기계의 열팽창을 막기 위해 전원투입 후 곧바로 연삭한다는 것은 틀린 내용입니다. 오히려 기계가 충분히 가동하여 안정화된 후에 연삭 작업을 시작해야 합니다. 이유는 기계의 열팽창으로 인해 연삭 작업 중간에 연삭숫돌과 작업물 간의 간격이 변동될 수 있기 때문입니다. 따라서 기계의 안정화를 위해 충분한 시간을 두고 작업을 시작해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 그림과 같이 프로그램의 원점이 주어져 있을 경우 A점의 올바른 좌표는?

  1. X40. Z10.
  2. X10. Z50.
  3. X30. Z0.
  4. X50. Z-10.
(정답률: 53%)
  • A점은 원점에서 X축으로 30만큼, Z축으로 0만큼 떨어져 있으므로 "X30. Z0."이 올바른 좌표입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. CNC 선반에서 전원 투입 후 CNC 선반의 초기 상태의 기능으로 볼 수 없는 것은?

  1. 공구 인선반경 보정기능 취소(G40)
  2. 회전당 이송(G99)
  3. 회전수 일정제어 모드(G97)
  4. 절삭속도 일정제어 모드(G96)
(정답률: 24%)
  • 절삭속도 일정제어 모드(G96)는 초기 상태에서 기능으로 볼 수 없는 것입니다. 이는 CNC 선반에서 절삭속도 일정제어 모드(G96)가 기본 설정값이 아니기 때문입니다. 따라서 이 기능을 사용하려면 별도의 설정이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 나사가공 프로그램에 관한 설명으로 적당하지 않는 것은?

  1. 주축의 회전은 G96으로 지령한다.
  2. 이송속도는 나사의 리드 값으로 지령한다.
  3. 나사의 절입 회수는 절입표를 참조하여 여러 번 나누어 가공한다.
  4. 복합 고정형 나사 절삭 사이클은 G76이다.
(정답률: 38%)
  • "나사의 절입 회수는 절입표를 참조하여 여러 번 나누어 가공한다."는 적당하지 않은 설명입니다. 나사의 절입 회수는 절입표를 참조하여 한 번만 가공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 머시닝센터에서 많이 사용하지만, CNC밀링에서는 기능이 수행되지 않는 M기능은?

  1. M03
  2. M04
  3. M05
  4. M06
(정답률: 58%)
  • M06은 CNC밀링에서 툴 체인지 기능을 수행하는 M 코드입니다. 따라서 머시닝센터에서는 많이 사용되지만, CNC밀링에서는 툴 체인지 기능이 없기 때문에 M06 기능을 수행할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. CNC선반에서 일감과 공구의 상대 속도를 지정하는 기능은?

  1. 준비 기능(G)
  2. 주축 기능(S)
  3. 이송 기능(F)
  4. 보조 기능(M)
(정답률: 50%)
  • CNC선반에서 일감과 공구의 상대 속도를 지정하는 기능은 이송 기능(F)입니다. 이는 선반의 이송 축을 제어하여 일감과 공구의 상대적인 이동 속도를 조절하는 기능으로, 작업물의 정확한 가공을 위해 필수적인 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CNC선반에서 a에서 b까지 가공하기 위한 원호보간 프로그램으로 틀린 것은?

  1. G02 X40. Z-25. R20. ;
  2. G02 U10. W-15. R20. ;
  3. G02 U40. W-15. R20. ;
  4. G02 X40. W-15. R20. ;
(정답률: 43%)
  • 정답은 "G02 X40. W-15. R20. ;"입니다.

    이유는 CNC선반에서는 X, Z축으로 이동하면서 원호를 그리는 것이 일반적입니다. 따라서 "G02 X40. Z-25. R20. ;"와 같이 X, Z축을 이용한 보간 명령어가 일반적입니다.

    반면에 "G02 U40. W-15. R20. ;"는 X, Z축 대신 U, W축을 이용한 보간 명령어입니다. 이는 CNC선반에서는 일반적이지 않은 방법이며, U, W축은 보통 특수한 용도로 사용됩니다. 따라서 이 보기는 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
