컴퓨터응용밀링기능사 필기 기출문제복원 (2009-01-18)

컴퓨터응용밀링기능사
(2009-01-18 기출문제)

목록

1과목: 기계재료 및 요소

1. SM25C로 KS 규격기호로 표시되어 있는 기계구조용 탄소강의 재질 기호에서 '25'란 숫자를 올바르게 설명한 것은?

  1. 인장강도가 약 25 kgf/㎟ 정도이다.
  2. 탄소함유량이 약 0.25% 정도이다.
  3. 연신율이 약 25% 정도이다.
  4. 브리넬 경도가 약 25 정도이다.
(정답률: 69%)
  • SM25C의 '25'는 탄소함유량이 약 0.25% 정도이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 일반적인 철공용 줄의 재질은 보통 어떤 것을 가장 많이 사용하는가?

  1. 고속도강
  2. 초경질 합금강
  3. 주강
  4. 탄소 공구강
(정답률: 65%)
  • 일반적인 철공용 줄의 재료로는 탄소 공구강이 가장 많이 사용됩니다. 이는 탄소 공구강이 경제적이면서도 충분한 강도와 내구성을 가지고 있기 때문입니다. 또한 가공이 용이하고 용접성이 뛰어나기 때문에 다양한 형태로 제작이 가능합니다. 따라서 탄소 공구강은 철공업에서 가장 보편적으로 사용되는 재료 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 체인 전동의 특성이 아닌 것은?

  1. 속도비가 일정하다.
  2. 유지와 수리가 간단하다.
  3. 내열, 내유, 내습성이 강하다.
  4. 진동과 소음이 없다.
(정답률: 82%)
  • 체인 전동은 체인과 스프로켓으로 구성되어 있으며, 이 구조 때문에 진동과 소음이 발생하지 않습니다. 체인과 스프로켓은 매끄러운 회전 운동을 가능하게 하기 때문에 진동과 소음이 발생하지 않습니다. 따라서, "진동과 소음이 없다"가 체인 전동의 특성이 아닌 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 스프링을 연결하는 경우 직렬접속인 것은?(단, W는 하중이고 K1, K2, K3는 스프링 상수이다.)

(정답률: 73%)
  • 스프링을 연결하는 경우 직렬접속인 것은 "" 입니다. 이유는 스프링이 직렬접속일 때는 스프링 상수 K1, K2, K3가 모두 연결된 방향으로 작용하기 때문입니다. 따라서 스프링 상수들의 힘이 모두 더해져 하중 W를 받게 되며, 이는 직렬접속의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 청동의 주성분은?

  1. Cu-Zn
  2. Cu-Pb
  3. Cu-Sn
  4. Cu-Ni
(정답률: 60%)
  • 청동은 구리(Cu)와 주석(Sn)의 합금으로 이루어져 있습니다. 이는 Cu-Sn 합금이 청동의 주성분이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 핀(pin)의 종류에 대한 설명으로 틀린 것은?

  1. 테이퍼 핀은 축에 보스를 고정시킬 때 사용하며 테이퍼는 보통 1/50 이다.
  2. 평행핀은 분해, 조립하는 부품의 맞춤면의 관계 위치를 항상 일정하게 할 필요가 있을 때 사용한다.
  3. 분할핀은 한쪽 끝이 2가닥으로 갈라진 핀으로 축에 끼워진 부품이 빠지는 것을 막는다.
  4. 스프링 핀은 2개의 봉을 연결하기 위해 구멍에 수직으로 평행핀을 끼워 2개의 봉이 상대 각운동을 할 수 있도록 연결한 것이다.
(정답률: 57%)
  • 정답은 "스프링 핀은 2개의 봉을 연결하기 위해 구멍에 수직으로 평행핀을 끼워 2개의 봉이 상대 각운동을 할 수 있도록 연결한 것이다." 이다. 스프링 핀은 구멍에 수직으로 끼워져 있지 않고, 스프링의 힘으로 봉을 고정시키는 핀이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 알루미늄-구리-마그네슘-망간계의 단조용 알루미늄 합금은?

  1. 실루민
  2. 하이드로날륨
  3. Y 합금
  4. 두랄루민
(정답률: 69%)
  • 알루미늄-구리-마그네슘-망간계의 단조용 알루미늄 합금은 높은 강도와 가벼운 무게를 가지고 있어서 구조물, 항공기, 자동차 등 다양한 분야에서 사용됩니다. 이 중에서도 두랄루민은 가장 대표적인 알루미늄 합금으로, 고강도, 가벼움, 내식성, 가공성 등 다양한 우수한 특성을 가지고 있어서 널리 사용되고 있습니다. 따라서, 알루미늄-구리-마그네슘-망간계의 단조용 알루미늄 합금을 묶어서 일컫는 말로 "두랄루민"이라는 용어가 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 3줄 나사로 피치가 4mm인 수나사를 1/10 회전시키면 몇 mm 이동하는가?

  1. 0.04
  2. 0.4
  3. 1.2
  4. 0.12
(정답률: 65%)
  • 3줄 나사는 1회전에 3mm 이동하므로 1/10 회전시 0.3mm 이동한다.
    하지만 피치가 4mm 이므로 0.3mm 이동시 회전각은 0.3/4 = 0.075바퀴이다.
    따라서 이동거리는 0.075바퀴 x 4mm = 0.3mm 이다.
    즉, 1/10 회전시 0.3mm 이동하므로 정답은 "1.2" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 내열강에서 내열성을 증가시키기 위하여 첨가되는 대표적인 원소는?

  1. Zn
  2. Cr
  3. Cu
  4. S
(정답률: 50%)
  • 내열강에서 내열성을 증가시키기 위해 첨가되는 대표적인 원소는 크롬(Cr)입니다. 이는 크롬이 고온에서 안정한 산화물을 형성하여 내식성과 내열성을 향상시키기 때문입니다. 또한 크롬은 강철과의 합금화가 용이하며, 합금 강의 경도와 인장강도를 증가시키는 효과도 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 초경합금에 대한 설명 중 틀린 것은?

  1. 경도가 HRC 50 이하로 낮다.
  2. 고온경도 및 강도가 양호하다.
  3. 내마모성과 압축강도가 높다.
  4. 사용목적, 용도에 따라 재질의 종류가 다양하다.
(정답률: 67%)
  • 초경합금은 고온에서 사용되는 재료로, 경도가 높을수록 내마모성과 강도가 높아지지만, 고온에서는 경도가 높을수록 재료의 녹는 온도가 낮아져서 사용이 어렵기 때문에 경도가 HRC 50 이하로 낮다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 뜨임에는 담금질된 강을 경도와 조절을 목적으로 하는 저온 뜨임과 고온 뜨임이 있는데 저온 뜨임의 목적이 아닌 것은?

  1. 담금질 응력 부여
  2. 치수의 경년변화 방지
  3. 연마 균열의 방지
  4. 내마모성의 향상
(정답률: 47%)
  • 저온 뜨임은 강의 경도와 조절을 목적으로 하지만, "담금질 응력 부여"는 강의 내부 응력을 조절하여 강의 강도와 내구성을 향상시키는 것을 목적으로 합니다. 따라서, 저온 뜨임의 목적이 아닌 것은 "담금질 응력 부여"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 베어링 호칭 번호 6208에서 안지름은 몇 mm 인가?

  1. 8
  2. 18
  3. 32
  4. 40
(정답률: 73%)
  • 베어링 호칭 번호 6208에서 "20"과 "08"은 각각 내경과 외경을 나타내며, "62"는 베어링의 타입을 나타냅니다. 따라서 안지름은 외경에서 내경의 두 배를 뺀 값인 40mm입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 지름 50 mm인 단면에 하중 4500 N 가 작용할 때 발생 되는 응력은 약 몇 N/mm2 인가?

  1. 2.3
  2. 4.6
  3. 23
  4. 46
(정답률: 33%)
  • 응력은 하중을 단면적으로 나눈 값으로 계산됩니다. 따라서 응력 = 하중/단면적 = 4500/(π/4 × 50^2) ≈ 2.3 N/mm^2 입니다. (π는 3.14로 근사값을 사용했습니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 범용 선반, 밀링머신 등의 동력전달장치에서 가장 많이 사용되는 벨트는?

  1. 평 벨트
  2. V 벨트
  3. 직물 벨트
  4. 털 벨트
(정답률: 73%)
  • V 벨트는 평 벨트보다 더 큰 힘을 전달할 수 있으며, 직물 벨트나 털 벨트보다 더 내구성이 뛰어나기 때문에 범용 선반, 밀링머신 등의 동력전달장치에서 가장 많이 사용됩니다. 또한 V 벨트는 벨트의 모양이 V자 형태로 되어 있어서, 벨트와 풀리 사이의 마찰력이 더욱 강해져서 전달 효율이 높아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 브레이크 축 방향으로 압력이 작용하며 압력분포 상태에 따라 원판브레이크, 원추브레이크로 분류되는 것은?

  1. 밴드브레이크
  2. 블록브레이크
  3. 전자브레이크
  4. 축압브레이크
(정답률: 63%)
  • 브레이크 축 방향으로 압력이 작용하는 것은 모든 브레이크의 공통점입니다. 그러나 원판브레이크와 원추브레이크는 브레이크 패드와 브레이크 디스크(또는 드럼)의 형태와 압력분포 상태에 따라 구분됩니다. 반면, 축압브레이크는 브레이크 압력을 브레이크 실린더에 직접 전달하여 브레이크 패드를 움직이는 방식으로 작동합니다. 따라서 축압브레이크가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(절삭부분)

16. 불규칙한 파형의 가는 실선 또는 지그재그 선을 사용하는 것은?

  1. 파단선
  2. 치수보조선
  3. 치수선
  4. 지시선
(정답률: 77%)
  • 파단선은 불규칙한 파형의 가는 실선 또는 지그재그 선으로, 부분적으로 제거되거나 분할되는 등의 특징을 가지고 있어서 부분적인 구조물의 형상을 나타내는 데 사용됩니다. 따라서 이 보기 중에서 파단선이 가장 적절한 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 보기 입체도에서 화살표 방향을 정면도로 할 경우 평면도로 가장 적합한 형상은?

(정답률: 70%)
  • 보기에서 ""이 가장 적합한 형상인 이유는, 정면에서 보았을 때 화살표가 수직으로 떨어지는 모습을 가지고 있기 때문입니다. 이러한 형상은 평면도에서도 가장 명확하게 표현될 수 있습니다. 다른 보기들은 정면에서 보았을 때 화살표가 기울어져 있거나, 뒤로 향하고 있어 평면도에서 표현하기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 표면의 결 도시 기호 중 줄무늬 방향의 기호가 "=" 인 것은 무엇을 뜻하는가?

  1. 가공에 의한 컷의 줄무늬가 여러 방향으로 교차 또는 무방향
  2. 가공에 의한 컷의 줄무늬 방향이 기호를 기입한 그림의 투영면에 비스듬하게 2방향으로 교차
  3. 가공에 의한 컷의 줄무늬 방향이 기호를 기입한 그림의 투영면에 평행
  4. 가공에 의한 컷의 줄무늬 방향이 기호를 기입한 그림의 투영면에 직각
(정답률: 76%)
  • "=" 기호는 가공에 의한 컷의 줄무늬 방향이 기호를 기입한 그림의 투영면에 평행함을 뜻합니다. 이는 해당 면에서 줄무늬가 일정한 간격으로 나타나는 것을 의미하며, 가공 후에도 해당 면의 모양이 유지될 수 있도록 설계된 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 기하공차 모양 공차, 자세 공차, 위치 공차, 흔들림 공차로 구분할 때 모양 공차에 해당하는 것은?

(정답률: 70%)
  • 모양 공차는 도형의 형태나 크기에 대한 오차를 의미합니다. 따라서 보기 중 ""이 모양 공차에 해당합니다. 이유는 이 그림이 원형이 아닌 타원형으로 그려져 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 기어를 제도할 때 피치원은 어느 선으로 표시하는가?

  1. 가는 1점쇄선
  2. 파선
  3. 가는 2점쇄선
  4. 가는 실선
(정답률: 62%)
  • 기어를 제도할 때 피치원은 가는 1점쇄선으로 표시합니다. 이는 기어의 피치(한 바퀴를 도는 데 필요한 이동 거리)를 나타내는 선으로, 기어의 톱니와 맞물리는 부분이 이 선 위에 위치하게 됩니다. 따라서 기어의 회전 속도와 방향을 정확히 파악할 수 있게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 기계 조립 도면에서 투상도의 일부분과 그 부분에 기입된 치수가 비례하지 않는 경우 이를 표시할 필요가 있을 때는 어떻게 표시하는가?

  1. 치수 위에 굵은 실선을 긋는다.
  2. 치수 아래쪽에 굵은 실선을 긋는다.
  3. 다른 치수 보다 더 굵게 기입한다.
  4. 다른 치수 보다 더 크게 기입한다.
(정답률: 59%)
  • 치수 아래쪽에 굵은 실선을 긋는 이유는, 투상도에서 치수는 일반적으로 아래쪽에 위치하기 때문입니다. 따라서 치수 아래쪽에 굵은 실선을 긋으면, 해당 치수와 그림의 일부분이 비례하지 않는다는 것을 명확하게 표시할 수 있습니다. 치수 위쪽에 굵은 실선을 긋거나, 다른 치수 보다 더 굵게 또는 크게 기입하는 것은 혼란을 야기할 수 있으므로 올바르지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 나사붙이 테이퍼 핀 규격이 KS B 1308 - A - 6x30 -St 일때 테이퍼 핀의 호칭 지름은?

  1. 6 mm
  2. 8 mm
  3. 13 mm
  4. 30 mm
(정답률: 43%)
  • KS B 1308 - A - 6x30 -St에서 "6x30"은 테이퍼 핀의 직경과 길이를 나타내며, 여기서 "6"은 테이퍼 핀의 최대 지름을 나타냅니다. 따라서, 테이퍼 핀의 호칭 지름은 "6 mm"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 대칭형인 대상물을 외형도의 절반과 온단면도의 전반을 조합하여 표시한 단면도는?

  1. 계단 단면도
  2. 한쪽 단면도
  3. 부분 단면도
  4. 회전 단면도
(정답률: 64%)
  • 대칭인 대상물은 외형도의 절반만을 그리면 나머지 절반도 대칭되어 있으므로, 외형도의 절반만을 그린 것이 옳은 선택이 됩니다. 또한, 온단면도의 전반을 조합하여 표시한 것은 대상물의 전체 모양을 파악할 수 있기 때문입니다. 따라서, 이러한 조건을 모두 만족하는 단면도는 "한쪽 단면도"가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 도면에 나사 표시가 TW 18로 표시되었을 때 이 나사의 종류는?

  1. 미니추어 나사
  2. 관용 평행나사
  3. 유니파이 가는나사
  4. 29° 사다리꼴 나사
(정답률: 58%)
  • TW 18은 29° 사다리꼴 나사를 나타냅니다. 이는 TW 표기법에서 T는 나사의 종류를 나타내는 기호이며, W는 나사의 특성을 나타내는 기호입니다. 18은 나사의 직경을 나타내는 숫자입니다. 29° 사다리꼴 나사는 나사 간의 결합력이 강하고, 회전력이 크며, 고정력이 높은 특징을 가지고 있습니다. 따라서 TW 18로 표시된 나사는 29° 사다리꼴 나사입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 끼워맞춤에서 구멍의 치수가 축의 치수보다 작은 경우 조립 전의 구멍과 축과의 치수 차를 무엇이라고 하는가?

  1. 공차
  2. 틈새
  3. 허용차
  4. 죔새
(정답률: 57%)
  • 정답은 "공차"입니다. 공차는 제작 공정에서 발생하는 오차를 고려하여 부품의 치수를 정하는 것으로, 조립 전의 구멍과 축의 치수 차이를 나타내는 용어입니다. "틈새"는 구멍과 축 사이의 간격을 나타내는 용어이며, "허용차"는 부품의 치수가 어느 정도 범위 내에 있어야 하는지를 나타내는 용어입니다. "죔새"는 존재하지 않는 용어이므로 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 칩이 생성되는 기본 형태에 해당하지 않는 것은?

  1. 유동형 칩
  2. 절단형 칩
  3. 전단형 칩
  4. 균열형 칩
(정답률: 58%)
  • 절단형 칩은 기본적으로 원형의 실리콘 웨이퍼를 일정한 간격으로 절단하여 만들어지는 칩이 아니기 때문입니다. 절단형 칩은 웨이퍼를 절단한 후 각각의 칩을 개별적으로 가공하는 방식으로 제작됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 산화알루미늄 분말을 주성분으로 마그네슘(Mg), 규소(Si) 등의 산화물과 소량의 다른 원소를 첨가하여 소결한 절삭 공구 재료는?

  1. 초경 합금
  2. 주조 경질 합금
  3. 고속도강
  4. 세라믹
(정답률: 55%)
  • 산화알루미늄 분말을 소결하여 만든 절삭 공구 재료는 세라믹이다. 이는 산화알루미늄 분말이 고온에서 결합하여 결정체를 형성하고, 이에 다른 원소를 첨가하여 더욱 강화시킨 것이기 때문이다. 또한, 이러한 세라믹 재료는 고온에서도 안정적이며, 내식성과 내마모성이 뛰어나기 때문에 절삭 공구 재료로 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 일반적으로 선반의 크기 표시 방법으로 사용되지 않는 것은?

  1. 베드(bad) 상의 최대 스윙(swing)
  2. 왕복대 상의 스윙
  3. 베드의 중량
  4. 양 센터 사이의 최대거리
(정답률: 67%)
  • 베드의 중량은 선반의 크기와는 관련이 없기 때문에 일반적으로 선반의 크기 표시 방법으로 사용되지 않습니다. 베드의 중량은 베드 자체의 무게를 나타내는 것으로, 선반의 크기와는 직접적인 상관관계가 없습니다. 따라서 이것이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 선반용 바이트의 주요 각도 중 바이트의 옆면 및 앞면과 가공물과의 마찰을 줄이기 위한 각은?

  1. 경사각
  2. 여유각
  3. 공구각
  4. 절삭각
(정답률: 69%)
  • 선반용 바이트의 주요 각도 중 바이트의 옆면 및 앞면과 가공물과의 마찰을 줄이기 위한 각은 여유각입니다. 여유각은 바이트의 앞면과 가공물의 접촉면 사이의 각도로, 이 각도가 크면 바이트와 가공물 사이의 마찰이 감소하여 가공물의 표면 품질을 향상시킬 수 있습니다. 따라서 여유각은 가공품의 정확도와 표면 마감도를 향상시키는 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 선반 가공 중 테이퍼를 가공하는 방법이 아닌 것은?

  1. 회전 센터에 의한 방법
  2. 심압대 편위에 의한 방법
  3. 테이퍼 절삭 장치에 의한 방법
  4. 복식 공구대를 선회시켜 가공하는 방법
(정답률: 50%)
  • 회전 센터는 주로 원통형 물체를 가공할 때 사용되는 기계로, 테이퍼를 가공하는 데에는 적합하지 않습니다. 따라서 회전 센터에 의한 방법은 테이퍼를 가공하는 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계공작법

31. 연삭에서 숫돌바퀴의 성능을 결정하는 요소가 아닌 것은?

  1. 숫돌의 입자와 입도
  2. 숫돌의 결합도와 조직
  3. 숫돌의 입도와 결합제
  4. 숫돌의 회전수와 이송속도
(정답률: 65%)
  • 숫돌바퀴의 성능은 주로 숫돌의 입자와 입도, 결합도와 조직, 입도와 결합제와 같은 요소에 영향을 받습니다. 하지만 숫돌의 회전수와 이송속도는 연삭 작업의 속도와 효율성에 영향을 미치지만, 숫돌바퀴의 성능에 직접적인 영향을 미치지는 않습니다. 따라서 정답은 "숫돌의 회전수와 이송속도"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 나사의 유효지름 측정과 관계없는 것은?

  1. 삼침법
  2. 피치게이지
  3. 공구현미경
  4. 나사 마이크로미터
(정답률: 41%)
  • 삼침법, 공구현미경, 나사 마이크로미터는 모두 나사의 유효지름을 측정하는데 사용되는 도구입니다. 하지만 피치게이지는 나사의 피치(나사 간격)를 측정하는 도구이며, 유효지름과는 직접적인 관련이 없습니다. 따라서 정답은 "피치게이지"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 호브를 돌리면 잇수에 대응하는 회전이송을 기어 소재에 주어, 창성법으로 기어의 이를 절삭하는 기어 절삭용 전용 공작기계는?

  1. 플레이너
  2. 셰이퍼
  3. 슬로터
  4. 호빙머신
(정답률: 52%)
  • 기어를 절삭하는 작업을 수행하는 기계를 찾아야 합니다. 이 중에서도 호브를 돌리면 잇수에 대응하는 회전 이송을 기어 소재에 주어, 창성법으로 기어의 이를 절삭하는 기능을 가진 기계가 바로 호빙머신입니다. 따라서 정답은 "호빙머신"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 밀링머신에서 커터 1개의 날을 기준으로 한 테이블 이송 속도 f 는?(단, f : 테이블 이송속도(mm/min), fz : 1개의 날당 이송(mm), z : 커터의; 날수, n : 커터의 회전수(rpm), v : 절삭속도(m/min))

  1. f = fz × z × n
  2. f = fz × z × v
  3. f = fz × n × v
  4. f = fz × n × v × z
(정답률: 57%)
  • 커터 1개의 날이 테이블을 이동할 때, 이동 거리는 fz(mm)이다. 하지만 커터는 여러 개의 날을 가지고 있으므로, 커터 전체가 이동하는 거리는 fz × z(mm)이다. 또한, 커터가 회전할 때 커터의 회전수는 n(rpm)이다. 따라서, 커터 1개의 날을 기준으로 한 테이블 이송 속도 f는 fz × z × n(mm/min)이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 입도가 작고, 연한 숫돌에 적은 압력으로 가압하면서 가공물에 이송을 주고 동시에 숫돌에 진동을 주어 표면 거칠기를 높이는 가공 방법은?

  1. 슈퍼피니싱
  2. 호닝
  3. 래핑
  4. 버핑
(정답률: 57%)
  • 슈퍼피니싱은 작은 입도의 연한 숫돌을 사용하고, 적은 압력으로 가공물에 이송을 주면서 동시에 진동을 주어 표면 거칠기를 높이는 가공 방법입니다. 따라서 보기 중에서 슈퍼피니싱이 정답입니다. 호닝은 중간 입도의 숫돌을 사용하여 가공물의 표면을 광택을 내는 방법이며, 래핑은 고속 회전하는 헤드에 연마지를 붙여 가공물의 표면을 연마하는 방법입니다. 버핑은 가공물의 표면을 광택을 내는 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 측정기기의 종류 중 게이지 블록과 같은 표준 치수와 측정 대상물의 실제 치수를 비교하여 측정하는 비교 측정에 사용되는 측정기는?

  1. 다이얼 테스트 인디케이터
  2. 버니어 캘리퍼스
  3. 투영기
  4. 마이크로미터
(정답률: 57%)
  • 다이얼 테스트 인디케이터는 게이지 블록과 같은 표준 치수와 측정 대상물의 실제 치수를 비교하여 측정하는 비교 측정에 사용되는 측정기이기 때문입니다. 다이얼 테스트 인디케이터는 다이얼 계기를 사용하여 측정값을 표시하며, 측정 대상물의 표면을 접촉하는 작은 프로브를 가지고 있어 정밀한 측정이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 작은 지름의 일감에 수나사를 가공할 때 사용하는 공구는?

  1. 리머
  2. 다이스
  3. 보링
  4. 호브
(정답률: 60%)
  • 다이스는 작은 지름의 일감에 수나사를 가공할 때 사용하는 공구입니다. 다이스는 외부나사와 내부나사를 가공할 수 있으며, 작은 지름의 일감에 적합합니다. 따라서 다이스가 정답입니다. 리머는 구멍의 지름을 확장시키는 공구, 보링은 구멍을 내부에서 가공하는 공구, 호브는 외부나사를 가공하는 공구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 엔드밀에 의한 가공에 관한 설명 중 틀린 것은?

  1. 엔드밀은 홈이나 좁은 평면 등의 절삭에 많이 이용된다.
  2. 엔드밀은 가능한 길게 고정하고 사용한다.
  3. 휨을 방지하기 위해 가능한 절삭량을 작게 한다.
  4. 엔드밀은 가능한 지름이 큰 것을 사용한다.
(정답률: 60%)
  • "엔드밀은 가능한 길게 고정하고 사용한다."가 틀린 설명입니다. 엔드밀은 가능한 짧게 고정하고 사용하는 것이 좋습니다. 이는 엔드밀이 길게 고정되어 있을 경우 휨이 발생할 가능성이 높아지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 연삭 가공에 대한 설명으로 잘못된 것은?

  1. 숫돌바퀴는 공작물보다 단단한 입자로 결합되어 있다.
  2. 열처리되어 있는 단단한 공작물을 가공해서는 안 된다.
  3. 숫돌바퀴를 구성하는 작은 입자는 무수히 많은 커터와 같다.
  4. 가공면의 표면거칠기는 일반 공구로 가공한 것 보다 매우 우수하다.
(정답률: 59%)
  • "열처리되어 있는 단단한 공작물을 가공해서는 안 된다."가 잘못된 설명이다. 열처리된 공작물은 경도가 높아져 가공이 어려워지지만, 적절한 연마 공구와 기술을 사용하면 가공이 가능하다. 따라서 이 설명은 잘못되었다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 밀링 머신의 부속 장치에 해당하는 것은?

  1. 맨드릴
  2. 돌리개
  3. 슬리브
  4. 분할대
(정답률: 62%)
  • 밀링 머신은 회전하는 밀링 커터를 이용하여 금속 등의 원료를 가공하는 기계입니다. 이때 밀링 커터를 원하는 각도로 회전시키기 위해서는 분할대가 필요합니다. 분할대는 회전하는 원판과 그 위에 고정된 인덱스 헤드로 구성되어 있으며, 인덱스 헤드를 원하는 각도로 회전시켜 밀링 커터를 정확한 각도로 회전시킬 수 있습니다. 따라서 분할대는 밀링 머신에서 정밀한 가공을 위해 필수적인 부속 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: CNC공작법 및 안전관리

41. 윤활의 목적에 해당하지 않는 것은?

  1. 냉각작용
  2. 청정작용
  3. 방청작용
  4. 증발작용
(정답률: 70%)
  • 윤활의 목적은 마찰을 줄이고 부품의 수명을 연장하기 위한 것입니다. 그러나 증발작용은 윤활의 목적과는 관련이 없습니다. 증발작용은 유체가 기체로 변환되는 것을 말하며, 윤활유가 증발하면 부품에 충분한 윤활이 되지 않아 마찰이 증가하고 부품의 수명이 단축될 수 있습니다. 따라서 증발작용은 윤활의 목적에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 재표를 원하는 모양으로 변형하거나 성형시켜 제품을 만드는 기계 공작법의 종류가 아닌 것은?

  1. 소성 가공법
  2. 탄성 가공법
  3. 접합 가공법
  4. 절삭 가공법
(정답률: 43%)
  • 탄성 가공법은 재료를 성형시키는 것이 아니라, 재료의 탄성을 이용하여 제품을 만드는 방법입니다. 따라서 기계 공작법의 종류로는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 범용 공작기계와 비교한 CNC 공작기계의 장점이 아닌 것은?

  1. 유지보수 관리비용의 절감
  2. 리드 타임의 단축
  3. 품질의 균일성
  4. 사용기계수의 절감 및 공장크기 축소
(정답률: 39%)
  • CNC 공작기계는 범용 공작기계보다 높은 자동화 수준을 가지고 있어, 작업자의 기술 수준에 크게 의존하지 않고도 정확하고 일정한 가공이 가능합니다. 이로 인해 품질의 균일성이 높아지고, 리드 타임이 단축되며, 사용기계수가 절감되고 공장크기도 축소될 수 있습니다. 따라서 유지보수 관리비용도 절감됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 서보 제어방식 중 모터에 내장된 타코 제너레이터에서 속도를 검축하고, 기계의 테이블에 부착된 스케일에서 위치를 검출하여 피드백 시키는 방식은?

  1. 개방회로 방식
  2. 반폐쇄회로 방식
  3. 폐쇄회로 방식
  4. 반개방회로 방식
(정답률: 38%)
  • 서보 제어 시스템에서 모터의 속도와 위치를 제어하기 위해서는 피드백 시스템이 필요합니다. 이때, 내장된 타코 제너레이터와 스케일을 이용하여 속도와 위치를 검출하고, 이를 제어 회로에 피드백 시키는 방식을 폐쇄회로 방식이라고 합니다. 폐쇄회로 방식은 제어 시스템의 안정성과 정확성을 높일 수 있어서 서보 제어 시스템에서 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. CNC 선반에서 주축 회전수에 2000 rpm 이고, 소재의 지름이 100 mm 일 때 절삭속도는 약 몇 m/min 인가?

  1. 314
  2. 826
  3. 341
  4. 628
(정답률: 56%)
  • 절단속도(V)는 다음과 같이 계산됩니다.

    V = π × 주축회전속도 × 소재지름 ÷ 1000

    여기서 π는 3.14를 의미합니다.

    따라서, V = 3.14 × 2000 × 100 ÷ 1000 = 628 (m/min)

    따라서, 정답은 "628"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. CNC 프로그램에서 어드레스(Address)의 의미 설명 중 틀린 것은?

  1. G : 제어 장치의 내부기능을 제어하는 준비기능
  2. T : 주축의 시동, 정지, 역전에 사용하는 보조기능
  3. F : 이송의 수치와 속도를 관리하는 이송기능
  4. S : 주축 회전수를 선택할 때 사용하는 주축기능
(정답률: 63%)
  • T는 주축의 시동, 정지, 역전에 사용하는 기능이 아니라, 주축의 회전 속도를 선택하는 주축 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 100 rpm으로 회전하는 스핀들에서 2회전 휴지를 프로그램 하려면 몇 초간 정지 시켜야 하는가?

  1. 12초
  2. 1200초
  3. 1.2초
  4. 120초
(정답률: 58%)
  • 1회전에 걸리는 시간은 60초 / 100rpm = 0.6초 입니다. 따라서 2회전에 걸리는 시간은 0.6초 × 2 = 1.2초 입니다. 따라서 스핀들을 1.2초간 정지시켜야 2회전 휴지를 프로그램할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. CNC 가공 프로그램에서 원호가공을 할 때 I, K 값은 어느 값으로 나타내는가?

  1. 절대 값으로만 명령이 가능하다.
  2. 축 방향 값으로 계산한다.
  3. 증분 값으로 나타낸 반지름 값이다.
  4. 증분 값으로 나타낸 직경 값이다.
(정답률: 48%)
  • 정답은 "증분 값으로 나타낸 반지름 값이다." 입니다.

    I, K 값은 CNC 가공 프로그램에서 원호를 그리기 위해 사용되는 값으로, 원의 중심점과 원호의 시작점 사이의 거리를 나타냅니다. 이때, I, K 값은 증분 값으로 나타낸 반지름 값으로 입력되며, 이는 원의 크기가 변경될 때도 유연하게 대처할 수 있도록 합니다. 따라서, I, K 값은 절대 값으로만 명령이 가능한 것이 아니라, 증분 값으로도 나타낼 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. CNC 선반 프로그램에서 G96 S130 M03 ; 에서 S130 의 의미는 무엇인가?

  1. 절삭속도(m/min)
  2. 절삭속도(m/rev)
  3. 주축 회전수(rpm)
  4. 주축 회전수(rev)
(정답률: 45%)
  • S130은 절삭속도(m/min)을 나타냅니다. G96은 절삭속도 지정 모드를 설정하며, S130은 주축의 회전속도를 나타내며, 단위는 m/min입니다. 따라서 S130은 주축의 회전속도가 130m/min임을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. CNC 선반에서 공구 인선 반지름 보정 취소 코드(code)는?

  1. G41
  2. G42
  3. G49
  4. G40
(정답률: 49%)
  • CNC 선반에서 공구 인선 반지름 보정 취소 코드는 "G40" 입니다. 이는 이전에 사용된 G41 또는 G42 코드로 설정된 공구 인선 보정 값을 취소하고, 기본값으로 돌아가는 코드입니다. G41은 공구 인선 보정을 좌측으로, G42는 우측으로 적용하는 코드이므로, 이전에 설정된 보정 값을 취소하고 기본값으로 돌아가기 위해서는 G40 코드를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 보조기능(M기능)에 대한 설명 중 틀린 것은?

  1. M00 : 프로그램(program) 정지
  2. M03 : 주축 정회전
  3. M08 : 절삭유 ON
  4. M99 : 보조프로그램 호출
(정답률: 60%)
  • M99는 보조프로그램 호출이 아니라 서브프로그램 호출을 의미합니다. 서브프로그램은 메인 프로그램에서 호출되어 실행되는 하위 프로그램으로, 메인 프로그램의 일부분을 대신 수행하거나 반복적으로 사용되는 코드를 모듈화하여 재사용성을 높이는 데 사용됩니다. M99는 서브프로그램을 호출하여 실행하는 기능을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 CNC 선반 프로그램에서 나사가공에 사용된 고정 사이클은 어느 것인가?

  1. G28
  2. G50
  3. G92
  4. G97
(정답률: 59%)
  • 고정 사이클은 G92입니다. G92는 원점 이동 명령어로, 현재 위치를 새로운 원점으로 설정합니다. 이 프로그램에서는 G92 X0 Z0 명령어를 사용하여 X축과 Z축의 위치를 0으로 설정하고, 이후에 나사 가공을 시작합니다. 이렇게 하면 나사의 시작 위치가 항상 동일하게 설정되어 일관된 가공이 가능해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 머시닝센터에서 작업평면이 Y-Z일 때 지령되어야 할 코드는?

  1. G17
  2. G18
  3. G19
  4. G20
(정답률: 55%)
  • 머시닝센터에서 작업평면이 Y-Z일 때 지령되어야 할 코드는 "G19"입니다. 이는 Y-Z 평면을 선택하는 G-Code 중 하나이며, G17은 X-Y 평면, G18은 X-Z 평면, G20은 인치 단위, G21은 밀리미터 단위를 선택하는 코드입니다. 따라서 Y-Z 평면을 선택하기 위해서는 G19 코드를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 드릴 작업시 주의 사항으로 틀린 것은?

  1. 작업 중 보안경을 착용한다.
  2. 일감을 정확하게 고정한다.
  3. 드릴을 고정하거나 풀 때는 주축이 완전히 멈춘 후에 한다.
  4. 얇은 판에 구멍을 뚫을 때는 손으로 누르고 드릴 작업을 한다.
(정답률: 81%)
  • 얇은 판에 구멍을 뚫을 때는 손으로 누르고 드릴 작업을 하면 안 되는 것이 올바른 답입니다. 이는 손이 드릴과 함께 움직여 다칠 가능성이 있기 때문입니다. 대신에 얇은 판에 구멍을 뚫을 때는 고정대나 집게를 사용하여 일감을 고정하고 드릴 작업을 해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 드라이 런 기능 설명으로 맞는 것은?

  1. 드라이 런 스위치가 ON되면 이송 속도가 빨라진다.
  2. 드라이 런 스위치가 ON되면 프로그램의 이송 속도를 무시하고 조작판에서 이송 속도를 조절할 수 있다.
  3. 드라이 런 스위치가 ON 되면 이송속도의 단위가 회전당 이송 속도로 변한다.
  4. 드라이 런 스위치가 ON 되면 금속속도가 최고 속도로 바뀐다.
(정답률: 51%)
  • 드라이 런 스위치가 ON되면 프로그램의 이송 속도를 무시하고 조작판에서 이송 속도를 조절할 수 있다. 이는 프로그램에서 설정된 이송 속도를 무시하고, 조작판에서 직접 이송 속도를 조절할 수 있게 되기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 머시닝센터에서 도면의 치수대로 프로그램을 작성하고 공구지름 보정 옶셋 값으로 설정하는 보정 값은?

  1. 공구 지름의 0.5배
  2. 공구 지름의 1.0배
  3. 공구 지름의 1.5배
  4. 공구 지름의 2.0배
(정답률: 39%)
  • 머시닝센터에서는 공구가 회전하면서 물질을 제거하기 때문에 공구 지름이 작으면 작을수록 정확한 가공이 가능합니다. 그러나 공구 지름이 작을수록 가공 속도가 느려지기 때문에 보정 값을 설정해야 합니다. 일반적으로 공구 지름의 0.5배를 보정 값으로 설정하는 것이 가장 적절합니다. 이는 공구 지름이 작으면서도 가공 속도를 유지할 수 있기 때문입니다. 따라서 정답은 "공구 지름의 0.5배"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. CNC 가공 프로그램을 작성하기 위하여 공작물의 임의의 점을 원점으로 정한 좌표계는?

  1. 기계 좌표계
  2. 절대 좌표계
  3. 상대 좌표계
  4. 잔여 좌표계
(정답률: 35%)
  • CNC 가공 프로그램에서는 공작물의 위치를 정확하게 파악하여 가공해야 합니다. 이를 위해 공작물의 임의의 점을 원점으로 정한 좌표계를 사용합니다. 이때, 절대 좌표계는 원점이 고정되어 있으며, 모든 위치는 원점으로부터의 거리로 표현됩니다. 따라서, 절대 좌표계를 사용하면 공작물의 위치를 정확하게 파악할 수 있으며, 가공 프로그램을 작성하기에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. CNC 공작기계에서 "P/S_ALARM"이라는 메시지는?

  1. 프로그램 알람
  2. 비상정지 스위치 ON 알람
  3. 주축 모터 과열 알람
  4. 금지영역 침범 알람
(정답률: 57%)
  • "P/S_ALARM"은 CNC 공작기계에서 발생하는 프로그램 알람을 의미합니다. 이는 CNC 프로그램에 문제가 있거나, 프로그램 실행 중에 예기치 않은 상황이 발생하여 CNC 시스템이 작동을 중지시켜야 할 때 발생합니다. 따라서 "프로그램 알람"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. CAD/CAM 소프트웨어에서 작성된 가공 데이터를 읽어 특정의 CNC 공작기계 컨트롤러에 맞도록 NC 데이터를 만들어 주는 과정은?

  1. 도형 정의
  2. 가공 조건
  3. CL 데이터
  4. 포스트 프로세서
(정답률: 49%)
  • 포스트 프로세서는 CAD/CAM 소프트웨어에서 작성된 가공 데이터를 해당 CNC 공작기계 컨트롤러에 맞는 NC 데이터로 변환해주는 소프트웨어이다. 따라서 포스트 프로세서가 가공 조건과 CL 데이터를 이용하여 CNC 공작기계에서 사용 가능한 NC 데이터를 생성하는 과정이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

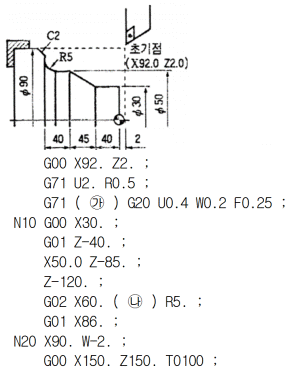

60. 그림과 같은 복합 고정사이클 프로그램에서 빈칸 가, 나 에 말맞는 것은?

  1. N10. W-5.
  2. P10, W-5.
  3. P10, U-5.
  4. Q10, U-5.
(정답률: 45%)
  • 주어진 프로그램에서는 P10에서 시작하여 W-5로 이동한 후, U-5로 이동하여 다시 P10으로 돌아오는 고정사이클이 형성되어 있습니다. 따라서 정답은 "P10, W-5." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록
