컴퓨터응용밀링기능사 필기 기출문제복원 (2010-01-31)

컴퓨터응용밀링기능사
(2010-01-31 기출문제)

목록

1과목: 기계재료 및 요소

1. 탄소 공구강 및 일반 공구재료의 구비조건이 아닌 것은?

  1. 열처리성이 양호할 것
  2. 내마모성이 클 것
  3. 고온 경하가 클 것
  4. 부식성이 클 것
(정답률: 87%)
  • 정답: 내마모성이 클 것

    설명: 탄소 공구강 및 일반 공구재료는 고온에서 사용되는 경우가 많기 때문에 열처리성이 양호해야 하며, 고온 경하가 클 것이 중요합니다. 또한 부식성이 클 경우 오랜 사용에 따라 부식이 발생하여 공구의 수명이 단축될 수 있습니다. 하지만 내마모성이 클 경우에는 마모가 적어지기 때문에 오히려 좋은 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 단위를 단면적에 대한 힘의 크기로 나타내는 것은?

  1. 응력
  2. 변형률
  3. 연신율
  4. 단면 수축
(정답률: 76%)
  • 단면적에 대한 힘의 크기를 나타내는 것은 응력입니다. 응력은 단위 면적당 힘의 크기를 나타내는 값으로, 고체가 외부의 힘에 의해 변형될 때 발생하는 내부적인 힘의 크기를 나타냅니다. 따라서 응력은 고체의 강도와 변형에 대한 민감도를 나타내는 중요한 물리량입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 스테인리스강을 조직상으로 분류한 것 중 틀린 것은?

  1. 마텐자이트계
  2. 오스테나이트계
  3. 시멘타이트계
  4. 페라이트계
(정답률: 60%)
  • 스테인리스강은 주로 마텐자이트계, 오스테나이트계, 페라이트계로 분류됩니다. 그러나 시멘타이트계는 스테인리스강과는 별개의 강종으로, 탄소강과 같은 일반적인 강종 중 하나입니다. 따라서 시멘타이트계는 스테인리스강을 조직상으로 분류한 것 중 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 그림과 같은 스프링에서 스프링 상수는?(단, k1=3kgf/cm, k2=2kgf/cm, k3=5kgf/cm이다.)

  1. 8.5 kgf/cm
  2. 5 kgf/cm
  3. 6.2 kgf/cm
  4. 5.83 kgf/cm
(정답률: 43%)
  • 스프링 상수는 각 스프링의 상수의 역수의 합과 같습니다. 따라서, 스프링 상수는 1/k1 + 1/k2 + 1/k3 = 1/3 + 1/2 + 1/5 = 31/30 kgf/cm 입니다. 이를 역수로 바꾸면 30/31 kgf/cm 이며, 소수점 첫째자리에서 반올림하여 6.2 kgf/cm 이 됩니다. 따라서 정답은 "6.2 kgf/cm" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 피치 × 나사의 줄 수 = ( )의 공식에서, ( )에 들어갈 적합한 용어는?

  1. 리드
  2. 유효지름
  3. 호칭
  4. 지름피치
(정답률: 86%)
  • 피치 × 나사의 줄 수 = 리드의 공식에서, "리드"가 정답입니다. 이는 리드가 나사의 한 번 회전에 나아가는 거리를 의미하기 때문입니다. 따라서 피치(나사 간격)와 나사의 줄 수를 곱하여 리드를 구할 수 있습니다. 유효지름은 나사의 실제 지름을 의미하며, 호칭은 나사의 크기를 나타내는 명칭입니다. 지름피치는 나사의 간격을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 베어링 합금으로서 구비조건으로 틀린 것은?

  1. 녹아 붙지 않아야 한다.
  2. 열전도율이 커야 한다.
  3. 내식성이 있고 충분한 인성이 있어야 한다.
  4. 마찰계수가 크고 저항력이 작아야 한다.
(정답률: 67%)
  • 마찰계수가 크고 저항력이 작아야 하는 이유는 베어링이 회전할 때 마찰력과 저항력이 작을수록 더 많은 에너지를 전달할 수 있기 때문입니다. 따라서 베어링 합금은 이러한 특성을 가지고 있어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 핀의 용도 중 틀린 것은?

  1. 2개 이상의 부품을 결합하는데 사용
  2. 나사 및 너트의 이완 방지
  3. 분해 조립할 부품의 위치 결정
  4. 핸들을 축에 고정하는 등 큰 힘이 걸리는 부품을 설치 할 때
(정답률: 54%)
  • 핀은 주로 작은 부품들을 결합하거나 나사 및 너트의 이완 방지, 분해 조립할 부품의 위치 결정에 사용됩니다. 그러나 핸들을 축에 고정하는 등 큰 힘이 걸리는 부품을 설치할 때는 핀보다는 더 강력한 부품이 필요합니다. 따라서 "핸들을 축에 고정하는 등 큰 힘이 걸리는 부품을 설치 할 때"가 틀린 용도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 알루미늄(Al)에 특성에 관한 설명으로 틀린 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 내식성이 우수하다.
  2. 합금이 어려운 재료의 특성이 있다.
  3. 압접이나 단접이 비교적 용이하다.
  4. 전연성이 우수하고 복잡한 형상의 제품을 만들기 쉽다.
(정답률: 55%)
  • 알루미늄은 비교적 높은 산화성을 가지고 있어서 합금화가 어렵습니다. 따라서 순수한 알루미늄으로는 원하는 물성을 얻기 어려운 경우가 많아서 다른 금속과 합금화하여 사용합니다. 이러한 특성 때문에 알루미늄 합금은 다양한 용도로 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 평 벨트의 이음 방법 중 이음 효율이 가장 좋은 것은?

  1. 이음쇠 이음
  2. 가죽꾼 이음
  3. 철사 이음
  4. 접착제 이음
(정답률: 52%)
  • 접착제 이음은 평 벨트의 두 끝을 접착제로 붙여서 이음하는 방법입니다. 이 방법은 이음 부위가 매끄럽고 강력하게 이어지기 때문에 이음 효율이 가장 좋습니다. 또한 이음 부위가 두껍지 않아서 벨트가 움직일 때 불필요한 마찰이 발생하지 않아서 에너지 손실이 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 청동에 탈산제인 P를 1% 이하로 첨가하여 용탕의 유동성을 좋게 하고 합금의 경도, 강도가 증가하며 또 내마멸성과 탄성을 개선시킨 것은?

  1. 망간 청동
  2. 인 청동
  3. 알루미늄 청동
  4. 규소 청동
(정답률: 76%)
  • 청동에 탈산제인 P를 첨가하면 합금의 경도와 강도가 증가하고 내마멸성과 탄성이 개선됩니다. 이 중에서도 정답은 "인 청동"입니다. 인 청동은 청동에 인을 첨가한 합금으로, 인의 첨가로 경도와 강도가 증가하며 내마멸성과 탄성이 개선됩니다. 또한, 인 청동은 용탕의 유동성을 좋게 하기 때문에 주조 공정에서 사용되기도 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 동력전달을 직접 전동법과 간접 전동법으로 구분할 때, 직접 전동으로 분류되는 것은?

  1. 체인 전동
  2. 벨트 전동
  3. 마찰자 전동
  4. 로프 전동
(정답률: 60%)
  • 직접 전동은 동력원에서 직접 동력을 전달하는 방식을 말합니다. 이에 반해 간접 전동은 동력원에서 발생한 동력을 중간 매개체를 통해 전달하는 방식입니다. 따라서, 마찰자 전동은 직접 전동에 해당합니다. 이는 마찰을 이용하여 동력을 전달하는 방식으로, 일반적으로 모터와 회전체 사이에 마찰을 발생시켜 동력을 전달합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 브레이크의 용량을 결정하는 인자와 관계가 가장 먼 것은?

  1. 브레이크의 형성
  2. 브레이크 압력
  3. 마찰계수
  4. 드럼의 원주 속도
(정답률: 46%)
  • 브레이크의 용량은 브레이크의 형성과 관련이 가장 먼다. 브레이크의 형성은 브레이크 패드와 디스크 또는 드럼이 마찰력을 통해 서로 마찰하면서 열이 발생하고, 이 열로 인해 브레이크 패드와 디스크 또는 드럼이 변형되는 현상을 말한다. 이 현상이 발생하면 브레이크의 용량이 감소하게 되므로, 브레이크의 형성은 브레이크의 용량을 결정하는 인자와 관련이 가장 먼다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 주철의 특성에 대한 설명으로 틀린 것은?

  1. 주조성이 우수하다.
  2. 내마모성이 우수하다.
  3. 강보다 탄소함유량이 적다.
  4. 인장강도보다 압축강도가 크다.
(정답률: 57%)
  • 강보다 탄소함유량이 적다는 설명이 틀립니다. 주철은 강보다 탄소함유량이 높아서 더욱 부드럽고 용접이 용이하며, 인장강도보다는 압축강도가 높은 특성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 철강을 열처리하는 목적에 해당하지 않는 것은?

  1. 일반적으로 조직을 미세화시킨다.
  2. 내부 응력을 증가시킨다.
  3. 표면을 경화시킨다.
  4. 기계적 성질을 향상시킨다.
(정답률: 41%)
  • 철강을 열처리하는 목적은 일반적으로 조직을 미세화시키고, 표면을 경화시켜 기계적 성질을 향상시키는 것입니다. 그러나 내부 응력을 증가시키는 것은 원하지 않는 결과입니다. 내부 응력이 증가하면 제품의 내구성이 감소하고, 균열이 발생할 가능성이 높아지기 때문입니다. 따라서 내부 응력을 증가시키는 것은 철강을 열처리하는 목적에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 열가소성 수지가 아닌 것은?

  1. 멜라민 수지
  2. 폴리에틸렌 수지
  3. 초산비닐 수지
  4. 폴리염화비닐 수지
(정답률: 53%)
  • 열가소성이란 고온에서 변형되지 않는 성질을 말합니다. 폴리에틸렌, 초산비닐, 폴리염화비닐 수지는 모두 열가소성이 있는 반면, 멜라민 수지는 고온에서 변형될 수 있기 때문에 열가소성 수지가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(절삭부분)

16. 기계제도 도면에 사용되는 가는 실선의 용도로 틀린 것은?

  1. 치수보조선
  2. 치수선
  3. 지시선
  4. 피치선
(정답률: 62%)
  • 피치선은 기계제도 도면에서 사용되지 않는 선 종류입니다. 치수보조선은 부가적인 치수 정보를 나타내는 선, 치수선은 제품의 크기와 형상을 나타내는 선, 지시선은 제품의 특정 부분을 나타내는 선으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 실제 길이가 50mm인 것을 "1:2"로 축적하여 그린 도면에서 치수 기입은 얼마로 해야 하는가?

  1. 25
  2. 50
  3. 100
  4. 150
(정답률: 64%)
  • 정답은 "100"입니다.

    "1:2"로 축적한다는 것은 실제 길이의 절반만큼을 그린다는 것을 의미합니다. 따라서 도면 상에서의 길이는 실제 길이의 2배가 됩니다. 따라서 50mm를 "1:2"로 축적하여 그린 도면에서의 길이는 100mm가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 30° 사다리꼴 나사의 종류를 표시하는 기호는?

  1. Rc
  2. Rp
  3. RW
  4. TM
(정답률: 69%)
  • 30° 사다리꼴 나사의 종류를 표시하는 기호는 "TM"입니다. 이는 "Trapezoidal Metric"의 약자로, 나사의 형태와 규격을 나타내는 표준 규격 중 하나인 ISO 메트릭 나사 규격 중 하나입니다. 따라서, TM 기호가 있는 나사는 ISO 메트릭 나사 규격에 따라 제작되었음을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 그림과 같은 입체의 투상도를 제 3각법으로 그린다면 정면도로 맞는 것은?

(정답률: 86%)
  • 제 3각법으로 그린 입체도에서 정면에서 보이는 것은 투상도의 앞면과 일치하는 부분입니다. 따라서, 정답은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 도면의 표현방법 중에서 스머징(smudging)을 하는 이유는 어떤 경우인가?

  1. 물체의 표면이 거친 경우
  2. 물체의 표면을 열처리하고자 하는 경우
  3. 물체의 단면을 나타내는 경우
  4. 물체의 특정부위를 비파괴 검사하고자 하는 경우
(정답률: 55%)
  • 스머징은 연필로 그린 선을 부드럽게 만들어주는 기술로, 물체의 단면을 나타낼 때 사용됩니다. 물체의 단면은 일반적으로 부드러운 곡선이나 각도가 많이 들어간 형태를 가지기 때문에, 스머징을 통해 부드러운 느낌을 표현할 수 있습니다. 또한, 스머징을 통해 그림의 깊이감을 더해줄 수 있어 물체의 단면을 나타내는 데 유용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 형상공차 중 데이텀 기호가 필요 없는 것은?

  1. 경사도
  2. 평행도
  3. 평면도
  4. 직각도
(정답률: 57%)
  • 데이텀 기호는 기본적으로 3차원 공간에서 사용되는 것이기 때문에, 2차원인 평면도에서는 사용되지 않습니다. 따라서 정답은 "평면도"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 그림과 같이 축에 가공되어 있는 키 홈의 형상을 투상한 투상도의 명칭으로 가장 적합한 것은?

  1. 회전 투상도
  2. 국부 투상도
  3. 부분 확대도
  4. 대칭 투상도
(정답률: 77%)
  • 이 그림은 축에 가공된 키 홈의 형상을 투상한 것이므로, 축을 중심으로 대칭되는 모습을 보이고 있습니다. 이러한 대칭성을 강조하기 위해 가장 적합한 명칭은 "국부 투상도"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 기어의 도시법으로 옳은 것은?

  1. 잇봉우리원 - 굵은 실선
  2. 피치원 - 가는 2점 쇄선
  3. 이골원 - 가는 1점 쇄선
  4. 잇줄 방향 - 파단선
(정답률: 61%)
  • 기어의 도시법에서는 굵은 실선인 "잇봉우리원"이 중심선이 되어야 합니다. 이는 도시의 교통 흐름을 원활하게 하기 위해 중요한 역할을 합니다. 따라서 "잇봉우리원 - 굵은 실선"이 옳은 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 헐거운 끼워 맞춤인 경우 구멍의 최소 허용치수에서 축의 최대 허용 치수를 뺀 값은?

  1. 최소 틈새
  2. 최대 틈새
  3. 최소 죔새
  4. 최대 좸새
(정답률: 55%)
  • "최소 틈새"가 정답인 이유는, 끼워 맞춤 구멍의 최소 허용치수에서 축의 최대 허용 치수를 뺀 값은 끼워 맞춤의 정확도를 나타내는 값이기 때문입니다. 이 값이 작을수록 끼워 맞춤이 더 정확하다는 것을 의미합니다. 따라서 최소 틈새가 정답입니다. "최대 틈새"는 끼워 맞춤이 전혀 이루어지지 않은 상태를 의미하므로 옳지 않습니다. "최소 죔새"와 "최대 좸새"는 부적절한 용어이므로 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 가공에서 생긴 줄무늬 방향 기호의 설명으로 틀린 것은?

  1. = : 가공으로 생긴 컷의 줄무늬 방향이 기호를 기입한 그림의 투영면에 평행
  2. C : 가공으로 생긴 컷의 줄무늬 방향이 기호를 기입한 그림의 투영면에 직각
  3. X : 가공으로 생긴 컷의 줄무늬 방향이 기호를 기입한 그림의 투영면에 비스듬하게 두 방향으로 교차
  4. M : 가공으로 생긴 컷의 줄무늬가 여러 방향으로 교차 또는 무방향
(정답률: 71%)
  • 정답은 "C : 가공으로 생긴 컷의 줄무늬 방향이 기호를 기입한 그림의 투영면에 직각"입니다. 이유는 가공으로 생긴 줄무늬 방향은 기호를 기입한 그림의 투영면과 평행하게 표시되어야 하기 때문입니다. 직각이라면 기호와 실제 가공 방향이 수직이 되어 표시되므로 올바르지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 공작물 통과방식 센터리스 연삭의 특징으로 틀린 것은?

  1. 긴 홈이 있는 공작물은 연삭할 수 없다.
  2. 가늘고 긴 공작물은 연삭할 수 없다.
  3. 공작물의 지름이 크거나 무거운 경우 연삭이 어렵다.
  4. 연속가공이 가능하며 대량생산에 적합하다.
(정답률: 58%)
  • 가늘고 긴 공작물은 연삭할 수 없다는 것은 틀린 설명입니다. 센터리스 연삭은 가늘고 긴 공작물도 연삭이 가능합니다. 따라서, 이 문항의 정답은 "가늘고 긴 공작물은 연삭할 수 없다." 이유를 설명할 필요가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 아베의 원리에 어긋나는 측정 게이지는?

  1. 외측 마이크로미터
  2. 버니어 켈리퍼스
  3. 다이얼 게이지
  4. 나사 마이크로미터
(정답률: 42%)
  • 아베의 원리는 측정 도구의 측정 범위 내에서 가장 작은 측정 오차를 가지는 것이 가장 정확하다는 원리입니다. 그러나 버니어 켈리퍼스는 측정 범위가 넓어질수록 측정 오차가 커지는 단점이 있습니다. 따라서 아베의 원리에 어긋나는 측정 게이지는 버니어 켈리퍼스입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 래핑(lapping)에 대한 설명으로 틀린 것은?

  1. 가공면은 윤활성 및 내마모성이 좋다.
  2. 랩은 원칙적으로 가공물의 경도보다 재질이 강한 것을 사용한다.
  3. 게이지 블록, 한계 게이지 등의 게이지류 가공에 이용되고 있다.
  4. 일반적인 작업 방법은 습식 가공 후 건식 가공을 한다.
(정답률: 40%)
  • 일반적인 작업 방법은 습식 가공 후 건식 가공을 한다는 설명이 틀립니다.

    랩은 가공물의 경도보다 재질이 강한 것을 사용하는 이유는, 가공물의 표면을 정밀하게 연마하기 위해서입니다. 경도가 낮은 가공물의 경우, 랩으로 연마하면 랩이 가공물의 표면을 파손하거나 변형시킬 수 있기 때문에, 경도가 높은 재질을 사용합니다. 따라서, "랩은 원칙적으로 가공물의 경도보다 재질이 강한 것을 사용한다"는 설명이 맞습니다.

    게이지 블록, 한계 게이지 등의 게이지류 가공에 이용되고 있으며, 가공면은 윤활성 및 내마모성이 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 선반에서 그림과 같은 가공물의 테이퍼를 가공하려 한다. 심압대의 편위량(e)은 몇 mm인가?(단, D=35mm, d=25mm, L=400mm, l=200mm)

  1. 5
  2. 10
  3. 20
  4. 40
(정답률: 49%)
  • 테이퍼의 형상은 원뿔이므로, 심압대의 편위량은 L-l에 대한 D-d의 비율로 계산할 수 있다. 따라서, (D-d)/(L-l) = (35-25)/(400-200) = 10/200 = 0.05 이므로, 편위량은 0.05 x 200 = 10mm 이다. 따라서 정답은 "10"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 연삭 숫돌에 "WAㆍ46ㆍLㆍ6ㆍV"라고 되어 있다면 L이 뜻하는 것은?

  1. 결합도
  2. 결합제
  3. 조직
  4. 입자
(정답률: 55%)
  • L은 "결합제"를 뜻합니다.

    "WAㆍ46ㆍLㆍ6ㆍV"는 연삭 숫돌의 성능을 나타내는 표기법 중 하나인데, 여기서 L은 연삭 과정에서 사용되는 결합제의 종류를 나타냅니다.

    결합도는 소프트웨어 공학에서 사용되는 용어로, 모듈 내부의 요소들이 얼마나 강하게 결합되어 있는지를 나타내는 지표입니다. 따라서 "결합도"가 정답인 이유는 다른 보기들과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계공작법

31. 선반에서 바이트의 윗면 경사각에 대한 일반적인 설명으로 틀린 것은?

  1. 경사각이 크면 절삭성이 양호하다.
  2. 단단한 피삭재는 경사각을 크게 한다.
  3. 경사각이 크면 가공 표면거칠기가 양호하다.
  4. 경사각이 크면 인선강도가 약해진다.
(정답률: 36%)
  • 단단한 피삭재는 경사각을 크게 한다는 설명이 틀립니다. 경사각이 크면 절삭성과 가공 표면거칠기가 양호해지지만, 인선강도는 약해집니다. 이는 경사각이 커질수록 절단면의 면적이 작아지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 줄 작업 방법에 대한 설명 중 잘못된 것은?

  1. 줄 작업 자세는 오른발은 75°정도, 왼발은 30° 정도 바이스 중심을 향해 반우향 한다.
  2. 오른손 팔꿈치를 옆구리에 밀착시키고 팔꿈치가 줄과 수평이 되게 한다.
  3. 눈은 항상 가공물을 보며 작업한다.
  4. 줄을 당길 때 체중을 가하여 압력을 준다.
(정답률: 66%)
  • "줄을 당길 때 체중을 가하여 압력을 준다."가 잘못된 것이다. 올바른 방법은 팔과 어깨를 이용하여 힘을 주는 것이며, 체중을 가하면 손목과 팔꿈치에 부상을 유발할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 설명에 해당되는 공구 재료는?

  1. 탄소 공구강
  2. 초경합금
  3. 다이아몬드
  4. 세라믹
(정답률: 62%)
  • 이 공구 재료는 다이아몬드와 세라믹 중에서 선택해야 합니다. 그러나 다이아몬드는 이미지에서 보이는 것과 같이 뾰족한 모양으로 가공하기 어렵기 때문에, 이 공구 재료는 세라믹일 가능성이 높습니다. 세라믹은 경도가 높고 내구성이 강한 재료로, 고온에서도 변형이 적어 가공이 용이합니다. 따라서 이 공구 재료는 세라믹일 가능성이 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 일반적으로 절삭온도를 측정하는 방법이 아닌 것은?

  1. 칩의 색깔에 의한 방법
  2. 열전대에 의한 방법
  3. 칼로리미터에 의한 방법
  4. 방사능에 의한 방법
(정답률: 73%)
  • 방사능에 의한 방법은 절삭온도를 직접 측정하는 것이 아니라, 물질이 방출하는 방사선의 스펙트럼을 분석하여 온도를 추정하는 간접적인 방법입니다. 따라서 일반적으로 사용되는 절삭온도 측정 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 시준기와 망원경을 조합한 것으로 미소 각도를 측정하는 광학적 측정기는?

  1. 오토 콜리메이터
  2. 사인 바
  3. 콤비네이션 세트
  4. 측장기
(정답률: 50%)
  • 오토 콜리메이터는 시준기와 망원경을 조합하여 미소 각도를 자동으로 측정하는 광학적 측정기입니다. 따라서, 다른 보기들인 "사인 바", "콤비네이션 세트", "측장기"는 미소 각도를 측정하는 기능이 없거나 수동으로 측정해야 하기 때문에 정답이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 밀링 작업에서 분할법 종류가 아닌 것은?

  1. 직접 분할법
  2. 간접 분할법
  3. 단식 분할법
  4. 차동 분할법
(정답률: 55%)
  • 간접 분할법은 밀링 작업에서 사용되는 분할법이 아닙니다. 간접 분할법은 주로 회전체를 가공할 때 사용되며, 회전체를 일정한 각도로 회전시키고 그 각도에 따라 가공을 수행하는 방법입니다. 따라서 밀링 작업에서 사용되는 분할법은 직접 분할법, 단식 분할법, 차동 분할법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 밀링머신에서 절삭량 Q(cm3/min)를 나타내는 식은?(단, 절삭폭:b[mm], 절삭깊이:t[mm], 이송:f[mm/min])

  1. Q = b×t×f/10
  2. Q = b×t×f/100
  3. Q = b×t×f/1000
  4. Q = b×t×f/10000
(정답률: 65%)
  • 절삭폭, 절삭깊이, 이송 거리를 곱하여 부피를 구하면 됩니다. 그러나 절삭폭과 절삭깊이는 mm 단위이고, 이송 거리는 mm/min 단위이므로, 단위를 맞추기 위해 1000으로 나누어주어야 합니다. 따라서 정답은 "Q = b×t×f/1000" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 선반에서 주축을 중공축으로 제작하는 가장 큰 이유는?

  1. 가공물을 지지하여 정밀한 회전을 얻기 위함
  2. 무게를 감소시키고 긴 재료를 가공하기 위함
  3. 축에 작용하는 절삭력을 충분히 분산하기 위함
  4. 나사식, 플랜지식 등의 척을 쉽게 조립하기 위함
(정답률: 35%)
  • 선반에서 주축을 중공축으로 제작하는 이유는 무게를 감소시키고 긴 재료를 가공하기 위해서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 밀링 머신의 부속품에 해당하는 것은?

  1. 면판
  2. 방진구
  3. 맨드릴
  4. 분할대
(정답률: 64%)
  • 밀링 머신은 작업물을 고정하고 회전시키는 분할대가 필요합니다. 따라서 분할대가 밀링 머신의 부속품에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 공구가 회전운동과 직선운동을 함께 하면서 절삭하는 공작 기계는?

  1. 선반
  2. 셰이퍼
  3. 브로칭 머신
  4. 드릴링 머신
(정답률: 53%)
  • 드릴링 머신은 회전운동과 함께 축 방향으로 이동하면서 절삭하는 공작 기계입니다. 따라서 회전운동과 직선운동을 함께 하면서 절삭하는 공구로서, 주어진 보기 중에서는 드릴링 머신이 해당됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: CNC공작법 및 안전관리

41. 드릴을 시닝(thinning)하는 주된 목적은?

  1. 절삭 저항을 증대시킨다.
  2. 날의 강도를 보강해 준다.
  3. 절삭 효율을 증대 시킨다.
  4. 드릴의 굽힘을 증대시킨다.
(정답률: 57%)
  • 드릴을 시닝하는 주된 목적은 절삭 효율을 증대시키기 위해서입니다. 시닝을 하면 드릴의 날이 더 얇아지기 때문에 절삭 저항이 감소하고, 이로 인해 절삭 효율이 증대됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 재질이 연한 금속의 공작물을 가공할 때, 칩과 공구의 윗면 경사면 사이에는 높은 압력과 마찰저항이 크게 생긴다. 이러한 압력과 마찰 저항으로 높은 절삭열의 발생하고, 칩의 일부가 매우 단단하게 변질된다. 이 칩이 공구의 날끝 앞에 달라붙어 절삭날과 같은 작용을 하면서 공작물을 절삭하는 것을 무엇이라 하는가?

  1. 빌트업 에지
  2. 가공경화
  3. 재료의 소성 가공성
  4. 청열 메짐
(정답률: 70%)
  • 정답은 "빌트업 에지"이다. 이는 칩이 공구의 날끝 앞에 달라붙어 절삭날과 같은 작용을 하면서 공작물을 절삭하는 것을 의미한다. 이는 연한 금속의 공작물을 가공할 때, 칩과 공구의 윗면 경사면 사이에 높은 압력과 마찰저항이 크게 생기기 때문에 발생한다. 이러한 압력과 마찰 저항으로 높은 절삭열이 발생하고, 칩의 일부가 매우 단단하게 변질되기 때문에 발생한다. 따라서, "빌트업 에지"는 이러한 공구의 작용으로 인해 발생하는 현상을 나타내는 용어이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 머시닝센터에서 공구를 교환할 때 자동 공구 교환 위치인 제 2 원점으로 복귀할 때 사용되는 G 코드는?

  1. G27
  2. G28
  3. G29
  4. G30
(정답률: 43%)
  • 정답은 "G30"입니다.

    G30은 자동 공구 교환 위치인 제 2 원점으로 복귀하는 G 코드입니다. 이 코드는 G28과 유사하지만, G28은 프로그램 시작 위치로 복귀하는 것이고, G30은 자동 공구 교환 위치로 복귀하는 것입니다. 따라서 머시닝센터에서 공구를 교환할 때 G30 코드를 사용하여 자동 공구 교환 위치로 복귀할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. CNC 선반 프로그램의 공구 기능 T□□△△에서 △△의 의미는?

  1. 공구선택 번호
  2. 공구보정 번호
  3. 공구취소 번호
  4. 공구교환 번호
(정답률: 66%)
  • T□□△△에서 △△는 공구보정 번호를 의미합니다. 이는 CNC 선반에서 사용되는 공구의 크기, 형태, 위치 등의 보정값을 설정하는 번호입니다. 이를 통해 정확한 가공이 가능해지며, 공구 교환 시에도 보정값을 유지할 수 있습니다. 따라서 CNC 선반 프로그램에서는 공구보정 번호를 중요하게 다루고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. CNC공작기계의 일반적인 특징이 아닌 것은?

  1. 제품의 균일성을 유지할 수 있다.
  2. 작업자의 피로를 줄일 수 있다.
  3. 특수공구비가 많이 들어간다.
  4. 생산성을 향상시킬 수 있다.
(정답률: 73%)
  • 특수공구비가 많이 들어간다는 것은 CNC공작기계를 사용하기 위해서는 특수한 공구들이 필요하다는 것을 의미합니다. 이러한 특수공구들은 제작 및 유지보수 비용이 많이 들어가기 때문에 초기 투자비용이 높아질 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음은 머시닝센터의 고정사이클 프로그램이다. 내용 설명으로 맞는 것은?

  1. R3 : 일감의 절삭 깊이
  2. G98 : 공구의 이송 속도
  3. G83 : 초기점 복귀 동작
  4. Q6 : 일감의 1회 절삭 깊이
(정답률: 46%)
  • Q6은 일감의 1회 절삭 깊이를 설정하는 매개변수이다. 이 값이 크면 한 번에 많은 양의 재료를 제거할 수 있지만, 공구에 부하가 많이 가해져 공구 수명이 단축될 수 있다. 따라서 적절한 값을 설정하여 공구 수명과 생산성을 균형있게 유지해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. CNC선반 조작판에서 새로운 프로그램을 작성하고 메모리에 등록된 프로그램을 편집(삽입, 수정, 삭제)할 때 선택하는 모드는?

  1. MDI(반자동)
  2. AUTO(자동)
  3. EDIT(편집)
  4. MPG(수동펄스 발생기)
(정답률: 80%)
  • EDIT 모드는 새로운 프로그램을 작성하거나 기존의 프로그램을 편집(삽입, 수정, 삭제)할 수 있는 모드입니다. 따라서 이 모드를 선택하여 메모리에 등록된 프로그램을 편집할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. CNC선반에서 복합형 고정 사이클 G70 기능으로 정삭가공 할 수 없는 사이클은?

  1. G71
  2. G72
  3. G73
  4. G74
(정답률: 52%)
  • G74는 CNC 선반에서 드릴링 사이클을 수행하는 기능입니다. 따라서 G70과 같은 정삭가공 사이클과는 관련이 없으며, 복합형 고정 사이클로는 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 그림은 CNC선반 프로그렘에서 P1에서 P2로 진행하는 블록을 나타낸 것이다. ( ) 안에 알맞은 명령어는?

  1. G01
  2. G02
  3. G03
  4. G04
(정답률: 66%)
  • 이 그림은 P1에서 P2로 원호를 그리는 것을 나타내고 있으므로, 이를 위한 명령어는 G02이다. G02는 시계 방향으로 원호를 그리는 명령어이고, G03은 반시계 방향으로 원호를 그리는 명령어이다. G01은 직선 이동 명령어이고, G04는 지연 명령어이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 그림에서 테이퍼가공을 위한 점 A의 X좌표로 적당한 것은(단, 직경지령 방식으로 한다.)

  1. X18.0
  2. X18.5
  3. X19.4
  4. X19.7
(정답률: 30%)
  • 테이퍼가공은 직경이 점점 작아지는 형태의 가공 방법이므로, 점 A의 X좌표는 최대 직경인 20.0보다 작아야 한다. 또한, 다른 보기들 중에서도 19.4보다 작은 값들이 있으므로, 이들을 제외하면 X18.0과 X18.5가 남는다. 그러나, 이들은 너무 작아서 테이퍼가공을 위한 충분한 여유를 제공하지 못한다. 따라서, X19.4가 가장 적당한 값이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

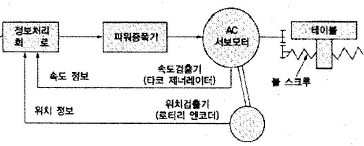

51. 일반 CNC 공작기계에서 많이 사용되는 그림과 같은 NC서보 기구의 종류는?

  1. 개방 회로 방식
  2. 반폐쇄 회로 방식
  3. 폐쇄 회로 방식
  4. 반개방 회로 방식
(정답률: 63%)
  • NC서보 기구는 모터를 제어하여 움직임을 만드는데, 이때 사용되는 회로 방식에 따라 개방 회로 방식, 폐쇄 회로 방식, 반개방 회로 방식, 반폐쇄 회로 방식으로 나뉩니다. 이 중 NC서보 기구에서 많이 사용되는 회로 방식은 반폐쇄 회로 방식입니다. 이는 제어 신호가 들어오면 모터를 구동하고, 제어 신호가 없으면 모터를 정지시키는 방식으로, 안정적인 제어가 가능하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 머시닝센터의 공구길이 보정과 관련이 없는 것은?

  1. G40
  2. G43
  3. G44
  4. G49
(정답률: 44%)
  • 정답인 G40은 공구길이 보정과 관련이 없는 명령어입니다. G43은 공구길이 보정 명령어이며, G44와 G49는 공구길이 보정 취소 명령어입니다. G40은 공구길이 보정과는 관련이 없으며, 이 명령어는 커터 반지름 보정을 취소하는 명령어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. CAD/CAM 시스템의 입력장치에 해당하는 것은?

  1. 스캐너
  2. 플로터
  3. 프린터
  4. 모니터(CRT)
(정답률: 49%)
  • CAD/CAM 시스템의 입력장치는 디지털화된 이미지나 도면을 입력하는 장치입니다. 이 중에서 스캐너는 종이나 사진 등의 아날로그 이미지를 디지털화하여 입력하는 장치로, CAD/CAM 시스템에서 가장 일반적으로 사용되는 입력장치입니다. 따라서 정답은 "스캐너"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. CNC기계의 일상 점검 중 매일 점검해야 할 사항은?

  1. 유량 점검
  2. 각부의 필터(Filter) 점검
  3. 기계정도 검사
  4. 기계 레벨(수평) 점검
(정답률: 57%)
  • 유량 점검은 CNC기계가 정상적으로 작동하기 위해 필요한 윤활유의 유량을 점검하는 것으로, 윤활유가 부족하거나 과다할 경우 기계의 성능 저하나 고장으로 이어질 수 있기 때문입니다. 따라서 매일 유량 점검을 통해 기계의 안전한 운영을 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 1000rpm으로 회전하는 주축에서 2회전 일시 정지 프로그램을 할 때 맞는 것은?

  1. G04 X1.2 ;
  2. G04 W120 '
  3. G04 U1.2 ;
  4. G04 P120 ;
(정답률: 42%)
  • 주어진 보기 중에서 "G04 P120 ;"이 맞는 정답입니다.

    이유는 다음과 같습니다.

    - G04: 지연 명령어(Dwell command)로, 주어진 시간만큼 프로그램 실행을 지연시킵니다.
    - P120: 지연 시간을 120ms로 설정합니다.

    따라서, "G04 P120 ;"은 1000rpm으로 회전하는 주축에서 2회전 일시 정지 프로그램을 할 때, 120ms 동안 지연시키는 명령어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. CNC선반 가공시 주의 사항으로 틀린 내용은?

  1. 나사 가공 중에는 이동 정지 버튼을 누르지 않는다.
  2. 절삭 칩의 제거는 반드시 청소용 솔이나 브러시를 이용 한다.
  3. 홈 바이트로 절단을 할 때에는 좌우로 이동하면서 절단 한다.
  4. 기계의 전원을 켜기 전에는 각종 버튼과 스위치의 위치를 확인한다.
(정답률: 67%)
  • "홈 바이트로 절단을 할 때에는 좌우로 이동하면서 절단 한다."이 부분이 틀린 내용입니다. 홈 바이트로 절단을 할 때에는 일반적으로 Z축 방향으로 이동하면서 절단합니다. 이유는 홈 바이트는 주로 원통형 부품의 내부를 가공하는 용도로 사용되기 때문에, Z축 방향으로 이동하면서 절단해야 원형을 유지할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. CNC선반 프로그램에서 절대값 지령 방법과 증분값 지령 방법에 대한 설명으로 틀린 것은?

  1. 절대값 지령은 이동지령의 위치를 절대 좌표계의 위치로 지령하며, 지령하는 좌표에는 X, Z를 사용한다.
  2. 증분값 지령은 이동 시작점부터 종점까지의 이동량으로 지령하며, 지령하는 좌표에는 U, W를 사용한다.
  3. 한 개의 지령절(block)내에서 두 가지 방법을 같이 쓸 수 있다.
  4. 한 개의 지령절(block)내에서 X와 U 또는 W와 Z가 같이 사용되었을 때는 모두 유효하다.
(정답률: 39%)
  • "한 개의 지령절(block)내에서 X와 U 또는 W와 Z가 같이 사용되었을 때는 모두 유효하다."가 틀린 설명입니다. CNC선반 프로그램에서는 한 개의 지령절(block)내에서 X와 U 또는 W와 Z를 같이 사용할 수 없습니다. 이는 X와 U, W와 Z가 서로 다른 좌표계를 나타내기 때문입니다. X와 U는 기계의 중심축을 기준으로 한 좌표계를 나타내고, W와 Z는 작업물의 중심축을 기준으로 한 좌표계를 나타냅니다. 따라서, 한 개의 지령절(block)내에서는 X와 U, 또는 W와 Z 중 하나만 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. CNC 선반 프로그램에서 G50 이 의미하는 것은?

  1. 기계 원점 복귀
  2. 최고 회전수 지정
  3. 절삭속도 일정제어
  4. 공구보정
(정답률: 67%)
  • G50은 CNC 선반에서 최고 회전수를 지정하는 명령어입니다. 이는 공구의 회전 속도를 제한하거나 최대한 활용하기 위해 사용됩니다. 따라서 정답은 "최고 회전수 지정"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 선반작업을 할 때 안전사항으로 맞는 것은?

  1. 바이트는 가능한 길게 물린다.
  2. 손 보호를 위하여 면장갑을 착용한다.
  3. 보호안경을 착용한다.
  4. 선반을 멈추게 할 때는 역회전시켜 멈추게 한다.
(정답률: 71%)
  • 선반 작업 중에는 물건이 떨어지거나 부딪히는 등의 위험이 있으므로 보호안경을 착용하여 눈을 보호해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CNC 선반에서 홈이나 나사를 가공할 때 회전수를 일정하게 제어하는 기능은?

  1. G94
  2. G95
  3. G96
  4. G97
(정답률: 47%)
  • CNC 선반에서 홈이나 나사를 가공할 때 회전수를 일정하게 제어하는 기능은 G97입니다. G97은 고정된 회전속도를 유지하도록 지시하는 명령어로, 이를 이용하여 일정한 회전속도를 유지하면서 가공을 수행할 수 있습니다. 다른 보기인 G94는 피드속도를 분당 밀리미터로 지정하는 명령어, G95는 피드속도를 분당 회전수로 지정하는 명령어, G96은 회전속도를 일정하게 유지하면서 피드속도를 자동으로 조절하는 명령어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
