컴퓨터응용밀링기능사 필기 기출문제복원 (2012-04-08)

컴퓨터응용밀링기능사
(2012-04-08 기출문제)

목록

1과목: 기계재료 및 요소

1. 순철의 개략적인 비중과 용융온도를 각각 나타낸 것은?

  1. 8.96, 1083℃
  2. 7.87, 1538℃
  3. 8.85, 1455℃
  4. 19.26, 3410℃
(정답률: 63%)
  • 순철은 철과 탄소로 이루어진 합금으로, 철의 비중은 7.87이며 용융온도는 1538℃입니다. 이는 탄소 함량이 적어 철의 특성이 더욱 강화되어 높은 인장강도와 경도를 가지고 있기 때문입니다. 따라서 순철은 고강도 강재로 사용되며, 자동차 부품, 철도 부품, 건축 자재 등 다양한 분야에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 탄소 2~2.6%, 규소 1.1~1.6% 범위의 것으로 백주철을 열처리로에 넣어 가열하여 탈탄 또는 흑연화 방법으로 제조한 주철은?

  1. 칠드주철
  2. 가단주철
  3. 합금주철
  4. 회주철
(정답률: 58%)
  • 주어진 조건에서 탄소와 규소 함량이 일치하는 것은 가단주철이며, 열처리로에 넣어 가열하여 탈탄 또는 흑연화 방법으로 제조하는 것도 가단주철의 특징 중 하나입니다. 따라서 정답은 가단주철입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 구리에 대한 설명 중 옳지 않은 것은?

  1. 전연성이 좋아 가공이 쉽다.
  2. 화학적 저항력이 작아 부식이 잘된다.
  3. 전기 및 열의 전도성이 우수하다.
  4. 광택이 아름답고 귀금속적 성질이 우수하다.
(정답률: 80%)
  • 화학적 저항력이 작아 부식이 잘된다는 설명은 옳지 않습니다. 구리는 일반적으로 부식에 강한 금속 중 하나이며, 대부분의 환경에서 안정적으로 존재할 수 있습니다. 따라서, 구리는 화학적 저항력이 높은 금속 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 알루미나(Al2O3)를 주성분으로 하여 거의 결합재를 사용하지 않고 소결한 공구로서 고속도 및 고온절삭에 사용되는 공구는?

  1. 다이아몬드
  2. 세라믹
  3. 스텔라이트 공구
  4. 초경합금
(정답률: 62%)
  • 알루미나는 고온에 강하고 경도가 높은 세라믹 소재입니다. 따라서 알루미나를 주성분으로 하는 세라믹 공구는 고속도 및 고온절삭에 적합하며, 거의 결합재를 사용하지 않아도 충분한 강도와 내구성을 가지고 있습니다. 이에 따라 세라믹 공구는 다이아몬드나 초경합금과 같은 다른 소재보다도 더욱 우수한 고속도 및 고온절삭 성능을 보입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 표준 성분이 Cu 4%, Ni 2%, Mg 1.5%, 나머지가 알루미늄인 내열용 알루미늄 합금의 한 종류로써 열간 단조 및 압출가공이 쉬워 단조품 및 피스톤에 이용되는 것은?

  1. Y합금
  2. 하이드로날륨
  3. 두랄루민
  4. 알클래드
(정답률: 67%)
  • Y합금은 Cu, Ni, Mg, Al 등의 성분으로 구성된 내열용 알루미늄 합금으로, 열간 단조 및 압출가공이 쉬워 단조품 및 피스톤 등에 이용됩니다. 따라서, 주어진 성분 중 Cu, Ni, Mg의 함량이 Y합금과 일치하므로 Y합금이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 공구용으로 사용되는 비금속 재료로 초내열성재료, 내마멸성 및 내열성이 높은 세라믹과 강한 금속의 분말을 배열 소결하여 만든 것은?

  1. 다이아몬드
  2. 서멧
  3. 석영
  4. 고속도강
(정답률: 69%)
  • 서멧은 초내열성재료와 세라믹, 금속 분말을 배열 소결하여 만든 공구용 비금속 재료이다. 따라서, 다이아몬드, 석영, 고속도강은 서멧과는 다른 재료이므로 정답은 서멧이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 강의 표면 경화법에서 화학적 방법이 아닌 것은?

  1. 침탄법
  2. 질화법
  3. 침탄 질화법
  4. 고주파 경화법
(정답률: 66%)
  • 고주파 경화법은 물질의 표면을 고주파 전자기파로 가열하여 경화시키는 방법으로, 화학적인 반응이 아닌 물리적인 방법이기 때문에 화학적 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 두 축이 같은 평면 내에 있으면서 그 중심선이 어느 각도로 교차하고 있을 때 사용하는 축 이음으로 자동차, 공작기계 등에 사용되는 것은?

  1. 플렉시블 커플링
  2. 플랜지 커플링
  3. 유니버설 커플링
  4. 셀러 커플링
(정답률: 52%)
  • 유니버설 커플링은 두 축이 같은 평면 내에 있으면서 그 중심선이 어느 각도로 교차하고 있을 때 사용하는 축 이음으로, 다양한 각도와 방향에서의 회전을 전달할 수 있습니다. 이는 자동차나 공작기계 등에서 축의 각도나 방향이 자주 변하는 경우에 유용하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 원통 마찰차의 접선력을 Fkgf, 원주속도 v m/s라 할 때, 전달동력 H(kW)를 구하는 식은?(단, 마찰계수는 μ 이다.)

(정답률: 36%)
  • 전달동력은 일정한 속도로 움직이는 물체를 유지하기 위해 필요한 에너지의 양을 의미합니다. 따라서 원통 마찰차의 전달동력은 마찰력과 원주속도의 곱으로 나타낼 수 있습니다. 마찰력은 마찰계수와 접선력의 곱으로 나타낼 수 있으므로, 전달동력은 다음과 같이 나타낼 수 있습니다.

    H = Fkgf × v = μ × N × v

    여기서 N은 원통 마찰차의 무게입니다. 따라서 정답은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 소선의 지름 8mm, 스프링의 지름 80mm인 압축코일 스프링에서 하중이 200N 작용하였을 때 처짐이 10mm가 되었다. 이 때 스프링 상수(k)는 몇 N/mm인가?

  1. 5
  2. 10
  3. 15
  4. 20
(정답률: 50%)
  • 스프링의 상수(k)는 다음과 같이 구할 수 있습니다.

    k = (하중) / (처짐)

    여기에 주어진 값들을 대입하면,

    k = 200N / 10mm = 20 N/mm

    따라서 정답은 "20"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 기어의 원주피치를 구할 때 필요 없는 요소는?

  1. 원주율(π)
  2. 지름피치
  3. 잇수
  4. 피치원의 지름
(정답률: 49%)
  • 기어의 원주피치는 잇수와 피치원의 지름에 의해 결정됩니다. 원주율은 원의 둘레와 지름의 비율을 나타내는 상수이므로 원주피치를 구하는 과정에서 필요합니다. 하지만 지름피치는 기어의 원주피치와 직접적인 연관이 없습니다. 따라서 지름피치는 기어의 원주피치를 구할 때 필요 없는 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 볼트 너트의 풀림 방지 방법 중 틀린 것은?

  1. 로크 너트에 의한 방법
  2. 스프링 와셔에 의한 방법
  3. 플라스틱 플러그에 의한 방법
  4. 아이 볼트에 의한 방법
(정답률: 47%)
  • 아이 볼트에 의한 방법은 볼트 너트를 풀어도 볼트가 빠져나가지 않도록 아이 볼트를 사용하는 방법이다. 하지만 아이 볼트는 볼트와 볼트 너트 사이에 추가적인 부피를 차지하기 때문에 설치 공간이 제한적인 경우에는 사용하기 어렵다. 따라서 다른 방법들이 더 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 엔드 저널에서 지름 40mm의 전동축을 받치고 있는 베어링의 압력은 5 N/㎟ 이고 저널길이를 100mm 라고 할 때 베어링의 하중은 몇 kN인가?

  1. 15kN
  2. 20kN
  3. 25kN
  4. 30kN
(정답률: 61%)
  • 베어링의 하중은 다음과 같이 계산할 수 있습니다.

    하중 = 압력 × 면적

    면적은 베어링의 지름과 저널길이를 이용하여 구할 수 있습니다.

    면적 = π/4 × (베어링의 지름)^2 × 저널길이

    따라서, 하중은 다음과 같이 계산할 수 있습니다.

    하중 = 5 N/㎟ × π/4 × (40mm)^2 × 100mm / 1000 = 20 kN

    따라서, 정답은 "20kN"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 볼나사에 대한 설명으로 틀린 것은?

  1. 자동체결이 자유롭다.
  2. 백래시를 적게 할 수 있다.
  3. 나사의 효율이 90% 이상이다.
  4. 금속과 금속의 마찰작용에 의한 구름접촉을 이용한다.
(정답률: 44%)
  • 정답은 "자동체결이 자유롭다."입니다.

    볼나사는 금속과 금속의 마찰작용에 의한 구름접촉을 이용하여 회전운동과 직선운동을 변환하는 기계요소입니다. 이러한 구름접촉 방식은 백래시를 적게 발생시키며, 나사의 효율이 90% 이상이라는 장점이 있습니다. 또한, 이러한 구름접촉 방식으로 인해 자동체결이 자유롭다는 특징이 있습니다. 즉, 볼나사를 조임할 때 일정한 토크만 주면 자동으로 체결이 되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 키의 전단응력이 35 N/mm2이고, 키의 유효 길이가 40mm, 축과 보스의 경계면에 작용하는 접선력은 3000N 일 때 키의 너비는 약 몇 mm인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 1.6mm
  2. 1.8mm
  3. 2.2mm
  4. 2.8mm
(정답률: 48%)
  • 전단응력과 접선력을 이용하여 키의 전단면적을 구하고, 이를 통해 너비를 구할 수 있다.

    전단응력 = 접선력 / 전단면적

    전단응력과 접선력을 알고 있으므로, 전단면적을 구할 수 있다.

    전단면적 = 접선력 / 전단응력 = 3000N / 35 N/mm2 = 85.71 mm2

    유효 길이와 전단면적을 이용하여 너비를 구할 수 있다.

    너비 = 전단면적 / 유효 길이 = 85.71 mm2 / 40mm = 2.14 mm

    따라서, 너비는 약 2.2mm이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(절삭부분)

16. KS 재료기호에서 용접 구조용 압연강재의 기호는?

  1. SPP 380
  2. SM 570
  3. STC 140
  4. SC 360
(정답률: 45%)
  • KS 재료기호에서 "S"는 구조용 강재를 나타내고, "M"은 압연강재를 나타냅니다. 따라서 "SM"은 압연된 구조용 강재를 의미합니다. "570"은 강재의 최소 항복강도를 나타내며, SM 570은 최소 항복강도가 570N/mm² 이상인 압연된 구조용 강재를 의미합니다. 따라서 SM 570은 용접 구조용 압연강재의 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 도면에서 (A)의 치수값은 얼마인가?

  1. 10
  2. 20
  3. 30
  4. 40
(정답률: 57%)
  • 도면에서 (A)의 치수값은 30이다. 이는 직각삼각형에서 빗변의 길이를 구하는 피타고라스의 정리를 이용하여 구할 수 있다. 즉, (A)^2 = 20^2 + 10^2 이므로, (A) = √(20^2 + 10^2) = 30 이다. 따라서 정답은 "30"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 그림과 같은 V-벨트 풀리의 호칭 지름(피치원 지름) 값은?

  1. ø30
  2. ø75
  3. ø90
  4. ø100
(정답률: 53%)
  • 주어진 그림은 V-벨트 풀리의 단면도를 나타내고 있습니다. V-벨트 풀리의 호칭 지름(피치원 지름) 값은 벨트가 매겨지는 가장 바깥쪽 지름을 의미합니다.

    그림에서 벨트가 매겨지는 가장 바깥쪽 지름은 ø90 이므로, 정답은 "ø90" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 동력원의 기호 중 공압을 나타내는 것은?

(정답률: 55%)
  • 정답은 "" 입니다.

    이 기호는 공기를 나타내는 것으로, 공압 시스템에서 사용됩니다. 이 기호는 공기가 흐르는 방향을 나타내며, 화살표가 가리키는 방향으로 공기가 흐릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 대칭형인 대상물을 외형도의 절반과 온단면도의 절반을 조합하여 표시한 단면도는?

  1. 계단 단면도
  2. 한쪽 단면도
  3. 부분 단면도
  4. 회전 단면도
(정답률: 66%)
  • 대칭인 대상물은 외형도와 온단면도가 서로 대칭을 이루기 때문에, 외형도의 절반과 온단면도의 절반을 조합하여 표시한 단면도는 한쪽 단면도가 됩니다. 왜냐하면 대상물의 대칭성을 고려하면, 다른 쪽도 완전히 동일한 모습을 가지기 때문입니다. 따라서, 한쪽 단면도가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 사용자에게 물품의 구조, 기능, 성능 등을 설명하기 위한 도면으로 주로 카탈로그에 사용하는 도면은?

  1. 조립도
  2. 설명도
  3. 승인도
  4. 주문도
(정답률: 82%)
  • 설명도는 물품의 구조, 기능, 성능 등을 그림과 함께 설명하는 도면으로, 카탈로그 등에서 자세한 정보를 제공하기 위해 사용됩니다. 따라서 이 문제에서는 설명도가 가장 적절한 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 치수보조 기호로 사용되는 "C"에 대한 설명으로 맞는 것은?

  1. 45° 모떼기 치수의 치수 수치 앞에 붙인다.
  2. 이론적으로 정확한 치수를 의미한다.
  3. 각의 꼭지점에서 가로, 세로 길이가 서로 다를 때에도 사용한다.
  4. 참고 치수임을 의미한다.
(정답률: 79%)
  • 정답은 "45° 모떼기 치수의 치수 수치 앞에 붙인다." 입니다.

    이유는 45° 모떼기는 두 개의 부재를 45도 각도로 절단하여 접합하는 방법입니다. 이때 부재의 치수를 정확히 파악하기 위해 치수보조 기호로 "C"를 사용하며, 이 기호는 해당 치수가 45° 모떼기에서 사용되는 것을 나타냅니다. 따라서 45° 모떼기 치수의 치수 수치 앞에 "C"를 붙이는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 표면 거칠기의 지시 기호 중 가공에 의한 줄무늬 방향이 지시된 것은?

(정답률: 61%)
  • 줄무늬 방향이 지시된 것은 ""입니다. 이는 가공 방향에 따라 생기는 줄무늬 방향을 나타내기 때문입니다. 다른 세 개의 기호는 표면 거칠기의 정도를 나타내는 것이지만, 방향을 나타내는 것은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 끼워 맞춤 기호의 치수 기입에 관한 것이다. 바르게 기입된 것은?

(정답률: 77%)
  • ""이 정답입니다. 이유는 끼워 맞춤 기호에서는 치수를 나타내는 수치가 기호 안에 들어가야 하며, "" 기호는 치수를 나타내는 수치가 포함되어 있습니다. 다른 기호들은 수치가 포함되어 있지 않거나, 잘못된 형식으로 기입되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 기하 공차 기호에서 자세 공차에 해당하는 것은?

(정답률: 58%)
  • 기하 공차 기호에서 자세 공차에 해당하는 것은 "" 입니다. 이는 기하수열에서 각 항들의 비율이 일정한 값인 경우, 그 비율을 나타내는 공통된 값으로서 자세 공차라고 부릅니다. 예를 들어, 기하수열 {2, 4, 8, 16, 32, ...}에서 각 항들의 비율은 2:1이므로, 이 기하수열의 자세 공차는 2입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음과 같은 숫돌바퀴의 표시에서 숫돌입자의 종류와 결합도를 표시한 것은?

  1. WA, 60
  2. WA, K
  3. M, 60
  4. M, V
(정답률: 68%)
  • 숫돌바퀴의 표시에서 "WA"는 화이트알루미늄, "K"는 칼륨을 나타냅니다. 결합도는 숫돌입자들이 서로 어떻게 결합되어 있는지를 나타내는데, 이 경우 "WA, K"는 화이트알루미늄과 칼륨이 이온결합으로 결합되어 있다는 것을 나타냅니다. 다른 보기들은 숫돌입자의 종류와 결합도가 다르기 때문에 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 3차원 측정기를 이용한 측정의 사용효과로 거리가 먼 것은?

  1. 피측정물의 설치 변경에 따른 시간이 절약된다.
  2. 보조 측정기구가 거의 필요하지 않다.
  3. 측정점의 데이터는 컴퓨터에 의해 처리가 신속 정확하다.
  4. 단순한 부품의 길이측정으로 생산성이 향상된다.
(정답률: 50%)
  • 3차원 측정기는 자동으로 측정을 수행하고, 측정점의 데이터를 컴퓨터에 신속하게 처리할 수 있기 때문에, 단순한 부품의 길이측정으로 생산성이 향상됩니다. 이는 인력을 절약하고, 생산성을 높이는 데에 큰 도움이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다수의 절삭날을 일직선상에 배치한 공구를 사용해서 공작물 구멍의 내면이나 표면을 여러 가지 모양으로 절삭하는 공작기계로 적당한 것은?

  1. 브로칭 머신
  2. 슈퍼 피니싱
  3. 호빙 머신
  4. 슬로터
(정답률: 43%)
  • 다수의 절삭날을 일직선상에 배치한 공구를 사용하여 내면이나 표면을 여러 가지 모양으로 절삭하는 공작기계는 브로칭 머신입니다. 브로칭 머신은 공작물의 내부에 있는 복잡한 형상을 만들기 위해 사용되며, 한 번의 작업으로 정확한 형상을 만들 수 있습니다. 이는 다른 공작기계로는 어려운 작업이기 때문에 브로칭 머신은 매우 유용한 공작기계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 일반적으로 줄(file)의 재질은 어떤 것을 사용하는가?

  1. 탄소 공구강
  2. 고속도강
  3. 다이스강
  4. 초경질 합금
(정답률: 53%)
  • 일반적으로 줄의 재질로는 탄소 공구강이 사용됩니다. 이는 탄소 함량이 높아 경도가 높고 내마모성이 우수하기 때문입니다. 또한, 고속도강과 다이스강은 경도가 높지만 내식성이 낮아 줄의 내구성이 떨어지는 반면, 초경질 합금은 내식성은 우수하지만 경도가 낮아 줄의 내구성이 떨어집니다. 따라서, 탄소 공구강이 줄의 내구성과 내마모성을 모두 고려한 최적의 재질로 선택됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 공작기계의 구비조건이 아닌 것은?

  1. 높은 정밀도를 가질 것
  2. 가공능력이 클것
  3. 내구력이 작을 것
  4. 고장이 적고, 기계효율이 좋을 것
(정답률: 85%)
  • 공작기계는 반복적인 작업을 수행하므로 내구성이 매우 중요합니다. 내구력이 작다면 기계가 빠르게 고장나거나 작업 중에 부품이 파손될 가능성이 높아지기 때문에 구비조건이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계공작법

31. 선반 작업에서 방진구를 사용하는 가장 큰 이유는?

  1. 센터를 쉽게 잡기 위해
  2. 공작물의 이탈을 방지하기 위해
  3. 공작물의 이송을 부드럽게 하기 위해
  4. 가늘고 긴 공작물을 가공 시 떨림을 방지하기 위해
(정답률: 72%)
  • 선반 작업에서 방진구를 사용하는 가장 큰 이유는 가늘고 긴 공작물을 가공 시 떨림을 방지하기 위해입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 저탄소 강재를 선반에서 가공할 때 절삭저항 3 분력 중 가장 큰 것은?

  1. 주분력
  2. 배분력
  3. 이송분력
  4. 횡분력
(정답률: 65%)
  • 저탄소 강재를 선반에서 가공할 때 가장 큰 절삭저항은 주분력입니다. 이는 저탄소 강재가 가공 과정에서 자르는 방향에 대해 가장 큰 저항을 제공하기 때문입니다. 다른 분력들은 주분력에 비해 상대적으로 작은 영향을 미치기 때문에, 주분력이 가장 큰 절삭저항을 제공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 그림에서 테이퍼(Taper) 값이 1/8 일 때 A 부분의 직경 값은 얼마인가?

  1. 25
  2. 27
  3. 30
  4. 32
(정답률: 44%)
  • 테이퍼(Taper) 값이 1/8 이므로, 8분의 1씩 직경이 작아진다는 뜻입니다. 따라서 A 부분의 직경은 32에서 8분의 1씩 작아져서 27이 됩니다. 따라서 정답은 "27"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 절삭 공구의 절삭면과 평행한 여유면에 가공물의 마찰에 의해 발생하는 마모는?

  1. 크레이터 마모
  2. 플랭크 마모
  3. 온도 파손
  4. 치 핑
(정답률: 57%)
  • 절삭 공구의 절삭면과 평행한 여유면에 가공물이 마찰하면서 발생하는 마모를 플랭크 마모라고 합니다. 이는 가공물의 표면에 작은 입자들이 떨어져 나가면서 발생하는 것으로, 이 입자들이 공구의 여유면에 충돌하면서 점점 더 작아지고, 결국에는 공구의 여유면에 작은 홈이 생기게 됩니다. 이러한 과정이 반복되면서 공구의 여유면이 점점 깊어지고, 결국에는 공구의 수명을 단축시키는 원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 밀링머신의 부속 장치가 아닌 것은?

  1. 아버
  2. 회전 테이블 장치
  3. 수직축 장치
  4. 왕복대
(정답률: 54%)
  • 왕복대는 밀링머신의 부속 장치가 아닙니다. 왕복대는 주로 선반이나 드릴링 머신 등에서 사용되는 장치로, 작업물을 고정시켜주는 역할을 합니다. 밀링머신에서는 회전 테이블 장치와 수직축 장치가 부속 장치로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 연통원삭에서 바깥지름 연삭방식에 해당하지 않는 것은?

  1. 유성형
  2. 플런지 컷형
  3. 숫돌대 왕복형
  4. 테이블 왕복형
(정답률: 45%)
  • 유성형은 연삭대가 회전하면서 연마석이 고정되어 있는 방식으로, 바깥지름 연삭방식과는 다른 방식입니다. 따라서 유성형은 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 밀링 절삭조건을 맞추는데 고려할 사항이 아닌 것은?

  1. 밀링의 성능
  2. 커터의 재질
  3. 공작물의 재질
  4. 고정구의 크기
(정답률: 57%)
  • 고정구의 크기는 밀링 절삭조건을 맞추는 중요한 요소 중 하나이지만, 다른 요소들과는 달리 고정구의 크기는 이미 결정되어 있는 상태에서 조건을 맞추는 것이므로 고려할 필요가 없습니다. 따라서 "고정구의 크기"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 보통선반의 크기를 나타내는 것으로만 조합된 것은?

  1. b, c
  2. d, e
  3. b, f
  4. a, f
(정답률: 59%)
  • 보기에서 a와 f는 모두 3칸짜리 선반이기 때문에 보통선반의 크기를 나타내는 것으로만 조합된 것입니다. 다른 보기들은 각각 2칸짜리와 4칸짜리 선반이 조합된 것이기 때문에 정답이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 특수가공법 중 가공물 표면에 공작액과 미세 연삭입자의 혼합물을 고속으로 분사하여 매끈한 다듬질면을 얻는 방법은?

  1. 액체 호닝(liquid honing)
  2. 버니싱(burnishing)
  3. 버핑(buffing)
  4. 숏 피닝(shot peening)
(정답률: 72%)
  • 액체 호닝은 공작액과 미세 연삭입자를 혼합하여 분사하는 방법으로, 이를 통해 가공물 표면에 매끈하고 균일한 다듬질면을 얻을 수 있습니다. 따라서 이 방법이 가공물 표면을 다듬는 가공법 중 하나인 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 밀링머신에서 일반적으로 평면을 절삭할 때 주로 사용하는 공구가 아닌 것은?

  1. 정면커터
  2. 엔드밀
  3. 메탈 쏘
  4. 셀 엔드밀
(정답률: 58%)
  • 메탈 쏘는 주로 원형을 가공할 때 사용하는 공구이며, 평면을 절삭할 때는 사용하지 않는다. 따라서 정답은 메탈 쏘이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: CNC공작법 및 안전관리

41. 완전윤활 또는 후막윤활이라고 하며, 슬라이딩 면이 유막에 의해 완전히 분리되어 균형을 이루게 되는 윤활방법은?

  1. 경계 윤활
  2. 유체 윤활
  3. 극압 윤활
  4. 고체 윤활
(정답률: 50%)
  • 완전윤활 또는 후막윤활은 슬라이딩 면과 윤활유 사이에 유막이 형성되어 완전히 분리되어 균형을 이루게 되는 윤활방법입니다. 이러한 윤활방법은 경계 윤활이나 극압 윤활과는 달리 유체 윤활로 분류됩니다. 이유는 완전윤활에서는 슬라이딩 면과 윤활유 사이에 유체 상태의 윤활막이 형성되기 때문입니다. 따라서 이러한 윤활막이 슬라이딩 면과 윤활유 사이에서 움직임을 완전히 분리시켜서 마찰을 최소화하고, 부드러운 운동을 가능하게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 축을 가공한 후 일정한 치수 내에 들어있는지를 검사하고자 한다. 가장 적당한 게이지는?

  1. 스냅 게이지
  2. 플러그 게이지
  3. 테보 게이지
  4. 센터 게이지
(정답률: 33%)
  • 스냅 게이지는 축의 치수를 검사하기 위해 가장 적합한 게이지 중 하나입니다. 이는 스냅 게이지가 축의 치수를 측정하기 위해 축의 끝에 부착되어 끝 부분의 치수를 측정할 수 있기 때문입니다. 또한 스냅 게이지는 간단하고 빠르게 측정할 수 있으며, 정확도가 높아 일반적으로 많이 사용됩니다. 따라서 축을 가공한 후 일정한 치수 내에 들어있는지를 검사하기 위해서는 스냅 게이지가 가장 적합한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. CNC선반에서 3초 동안 이송을 정지(dwell)시키고자 한다. ( ) 안에 알맞는 것은?

  1. 3.0
  2. 30
  3. 300
  4. 3000
(정답률: 51%)
  • CNC선반에서 시간은 일반적으로 밀리초 단위로 사용되기 때문에, 3초는 3000밀리초가 된다. 따라서 정답은 "3000"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. CNC 공작기계 가공에서 유의사항으로 틀린 것은?

  1. 소숫점 입력 여부를 확인한다.
  2. 좌표계 설정이 맞는가 확인한다.
  3. 보안경을 착용한다.
  4. 작업복을 착용하지 않아도 된다.
(정답률: 86%)
  • 작업복을 착용하지 않아도 된다는 것은 틀린 내용입니다. CNC 공작기계 가공 작업 시에는 안전을 위해 작업복을 착용해야 합니다. 작업복은 작업 중 발생할 수 있는 먼지, 기름 등의 오염으로부터 보호하고, 만약에 사고가 발생할 경우에도 상처 등을 최소화할 수 있습니다. 따라서 작업복을 착용하는 것은 매우 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. CNC의 서버 기구 형식이 아닌 것은?

  1. 개방형(Open loop system)
  2. 반개방형(Semi-open loop )
  3. 폐쇄형(Closed loop system)
  4. 반폐쇄형(Semi-closed loop system)
(정답률: 70%)
  • 반개방형(Semi-open loop)은 제어 시스템에서 피드백을 받지 않는 형태로, 출력값이 목표값과 일치하지 않을 수 있습니다. 따라서 정확한 제어가 어렵고 오차가 발생할 가능성이 높습니다. 이에 반해 개방형(Open loop system)은 피드백이 없지만 출력값이 목표값과 일치하도록 설계되어 있지만, 폐쇄형(Closed loop system)과 반폐쇄형(Semi-closed loop system)은 피드백을 받아 출력값을 조절하여 목표값과 일치시키는 형태의 제어 시스템입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 머시닝센터 프로그램에서 그림의 A(15.5)에서 B(5,15)로 가공할 때의 프로그램으로 바르지 못한 내용은?

  1. G90 G03 X5. Y15. J-10. ;
  2. G90 G03 X5. Y15. R-10. ;
  3. G90 G03 X-10. Y10. J10. ;
  4. G90 G03 X-10. Y10. R-10. ;
(정답률: 26%)
  • 정답은 "G90 G03 X5. Y15. R-10. ;"입니다.

    이유는 J와 R의 차이 때문입니다. J는 원호의 중심점과 현재 위치의 상대적인 위치를 나타내는 반면, R은 원호의 반지름을 나타냅니다. 따라서 B 지점에서 A 지점으로 가공하기 위해서는 원호의 중심점이 B 지점에서 왼쪽으로 10mm 이동한 지점이어야 합니다. 이를 위해서는 J-10.을 사용해야 하며, R-10.은 원호의 반지름을 음수로 설정하는 것으로 바르지 않은 문법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. CNC 선반에서 그림과 같이 지름이 40mm인 공작물을 G96 S314 M03 ; 블록으로 가공할 때, 주축 회전수는?

  1. 1500 rpm
  2. 2000 rpm
  3. 2500 rpm
  4. 3000 rpm
(정답률: 48%)
  • 공식: 주축 회전수 = (자주회전수 × 동력전달비 × 1000) ÷ (π × 지름)

    - 자주회전수: G96 명령어에 입력된 값인 314
    - 동력전달비: 기계의 성능에 따라 다르며, 문제에서는 주어지지 않았으므로 1로 가정
    - 지름: 40mm

    주축 회전수 = (314 × 1 × 1000) ÷ (π × 40) ≈ 2500 rpm

    따라서, 정답은 "2500 rpm" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. CNC프로그램에서 보조기능에 대한 설명 중 맞는 것은?

  1. M05는 주축의 정회전을 의미한다.
  2. M03은 주축의 역회전을 의미한다.
  3. M02는 프로그램의 시작을 의미한다.
  4. M00은 프로그램의 정지를 의미한다.
(정답률: 65%)
  • M00은 프로그램을 중지하고, 다음 작업을 위해 기계를 멈추는 명령어이기 때문입니다. 이는 예기치 않은 상황이나 작업 중 오류가 발생했을 때 사용됩니다. M05는 주축을 정지시키는 명령어이며, M03은 주축을 정방향으로 회전시키는 명령어입니다. M02는 프로그램의 끝을 의미하는 명령어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. CNC 공작기계가 자동 운전 도중에 갑자기 멈추었을 때의 조치 사항으로 잘못된 것은?

  1. 비상 정지 버튼을 누른 후 원인을 찾는다.
  2. 프로그램의 이상 유무를 하나씩 확인하여 원인을 찾는다.
  3. 강제로 모터를 구동시켜 프로그램을 실행시킨다.
  4. 화면상의 경보(Alarm) 내용을 확인한 후 원인을 찾는다.
(정답률: 82%)
  • 강제로 모터를 구동시켜 프로그램을 실행시키는 것은 위험한 조치이다. 멈춘 원인을 파악하지 않은 상태에서 강제로 구동시키면 기계나 작업물에 큰 손상을 입힐 수 있기 때문이다. 따라서 올바른 조치는 비상 정지 버튼을 누른 후 원인을 파악하여 대처하는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 머시닝센터 프로그램에서 F200 이 의미하는 것은?

  1. 0.2mm/rev
  2. 200 mm/rev
  3. 200 mm/min
  4. 200 m/min
(정답률: 48%)
  • F200은 프로그램에서 설정한 피드레이트(feed rate)를 나타냅니다. 피드레이트는 공구가 작업을 수행하는 속도를 나타내며, 이 경우 200 mm/min으로 설정되어 있습니다. 따라서 정답은 "200 mm/min"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. CNC 선반에서 나사의 호칭지름이 32mm이고, 피치가 1.5mm인 2줄 나사를 가공할 때의 이송량(F값)으로 맞는 것은?

  1. 1.5
  2. 2.0
  3. 3.0
  4. 32
(정답률: 71%)
  • 이송량(F값)은 다음과 같이 계산됩니다.

    F = (π × D × N) / (1000 × 2)

    여기서, D는 호칭지름, N은 피치를 나타냅니다.

    따라서, F = (π × 32 × 2) / (1000 × 2) = 3.14 × 0.016 = 0.05024

    즉, 이송량(F값)은 약 0.05024mm 입니다.

    하지만 보기에서는 단위를 표기하지 않았으므로, 가장 가까운 값인 "3.0"을 선택해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 밀링 가공할 때 유의해야 할 사항으로 틀린 것은?

  1. 기계를 사용하기 전에 윤활 부분에 적당량 윤활유를 주입한다.
  2. 측정기 및 공구를 작업자가 쉽게 찾을 수 있도록 밀링머신 테이블 위에 올려 놓아야 한다.
  3. 밀링 칩은 예리하므로 직접 손을 대지 말고 청소용 솔등으로 제거한다.
  4. 정면커터로 가공할 때는 칩이 작업자의 반대쪽으로 날아가도록 공작물을 이송한다.
(정답률: 81%)
  • 밀링머신 테이블 위에 측정기 및 공구를 올려 놓으면 작업자가 작업 중에 쉽게 찾아서 사용할 수 있기 때문입니다. 이는 작업 효율성을 높이고 안전성을 확보하는 데 도움이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

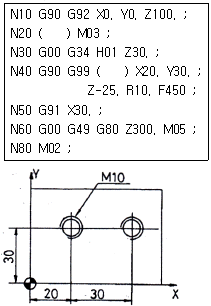

53. 그림과 같이 M10 탭가공을 위한 프로그램을 완성시키고자 한다. ( )속에 차례로 들어갈 값으로 옳은 것은?(단, M10 탭의 피치는 1.5)

  1. S200, G74
  2. S300, G84
  3. S400, G85
  4. S500, G76
(정답률: 44%)
  • ( )에 들어갈 값은 "G84, M3, S300"이다.

    이유는 M10 탭가공을 위한 프로그램이므로 M3 명령어를 사용하여 스피들을 회전시키고, G84 명령어를 사용하여 탭가공을 수행한다. S300은 회전 속도를 나타내는데, M3 명령어와 함께 사용하여 회전 속도를 설정한다.

    다른 보기들은 M10 탭가공을 위한 명령어가 아니거나, 회전 속도나 탭 피치 값이 다르기 때문에 옳지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 CAD/CAM 시스템의 출력장치로 볼 수 없는 것은?

  1. 모니터
  2. 라이트 펜
  3. 프린터
  4. 플로터
(정답률: 69%)
  • 라이트 펜은 CAD/CAM 시스템의 출력장치가 아닙니다. 라이트 펜은 입력장치로 사용되며, 모니터에 그림을 그리거나 편집할 때 사용됩니다. 프린터와 플로터는 출력장치로 사용되며, 모니터에 그린 그림이나 모델을 출력할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. CNC 지령 중 기계 원점 복귀 후 중간 경유점을 거쳐 지정된 위치로 이동하는 준비 기능은?

  1. G27
  2. G28
  3. G29
  4. G32
(정답률: 31%)
  • G29은 CNC 지령 중 기계 원점 복귀 후 중간 경유점을 거쳐 지정된 위치로 이동하는 준비 기능입니다. 이는 자동으로 측정된 중간 경유점을 기준으로 위치를 조정하여 정확한 위치로 이동할 수 있도록 도와주는 기능입니다. 따라서 G29이 정답입니다. G27은 홈 위치로 이동하는 지령, G28은 기계 원점으로 이동하는 지령, G32는 스크류나 기어를 이용하여 원하는 위치로 이동하는 지령입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음은 CNC 선반 프로그램의 일부이다. 설명으로 틀린 것은?

  1. G50 좌표계 설정을 뜻한다.
  2. X150.0 Z100.0은 기계원점부터 바이트 끝까지의 거리이다.
  3. S2000은 주축 최고 회전수이다.
  4. S150은 절삭속도가 150m/min이다.
(정답률: 46%)
  • 정답은 "X150.0 Z100.0은 기계원점부터 바이트 끝까지의 거리이다." 이다. 이유는 CNC 선반에서 X, Y, Z 축은 각각 기계원점으로부터의 상대적인 거리를 나타내는 좌표값이며, 따라서 X150.0 Z100.0은 기계원점으로부터 X축 방향으로 150.0mm, Z축 방향으로 100.0mm 떨어진 위치를 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음과 같은 CNC 선반 프로그램의 설명으로 틀린 것은?

  1. G90은 내ㆍ외경 절삭 사이클이다.
  2. 테이퍼 절삭을 한다.
  3. N32 블록에서도 사이클이 계속된다.
  4. 외경(바깥지름) 절삭 작업을 하는 프로그램이다.
(정답률: 27%)
  • 정답은 "테이퍼 절삭을 한다."입니다. 프로그램의 첫 줄에서 G90을 사용하여 내ㆍ외경 절삭 사이클을 사용하고 있으며, N32 블록에서도 사이클이 계속됩니다. 따라서 이 프로그램은 내ㆍ외경 절삭 사이클을 사용하여 외경(바깥지름) 절삭 작업을 하는 것입니다. 하지만 보기에서는 "테이퍼 절삭을 한다."라고 설명되어 있으므로 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. CNC 공작기계를 사용하여 제품을 생산할 때 경제성이 가장 좋은 경우는?

  1. 부품형상이 복잡하고 다품종 소량 생산인 경우
  2. 부품형상이 복잡하고 다품종 대량 생산인 경우
  3. 부품형상이 단순하고 단품종 중량 생산인 경우
  4. 부품형상이 단순하고 단품종 대량 생산인 경우
(정답률: 36%)
  • CNC 공작기계는 초기 투자 비용이 높지만, 생산량이 적은 경우에는 경제성이 높습니다. 부품형상이 복잡하고 다품종 소량 생산인 경우에는 CNC 공작기계를 사용하여 생산하는 것이 인력과 시간을 절약할 수 있으며, 생산 비용을 줄일 수 있습니다. 또한, CNC 공작기계는 정확한 가공이 가능하므로 제품의 품질을 보장할 수 있습니다. 따라서, 부품형상이 복잡하고 다품종 소량 생산인 경우에는 CNC 공작기계를 사용하여 생산하는 것이 경제적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 정확한 거리의 이동이나 공구 보정시에 사용되며 현 위치가 좌표계의 기준이 되는 좌표계는?

  1. 상대 좌표계
  2. 기계 좌표계
  3. 공작물 좌표계
  4. 기계 원점 좌표계
(정답률: 53%)
  • 상대 좌표계는 현재 위치를 기준으로 다른 위치의 상대적인 위치를 나타내는 좌표계입니다. 따라서 정확한 거리의 이동이나 공구 보정시에 사용하기에 적합합니다. 기계 좌표계나 공작물 좌표계는 고정된 기준점을 가지고 있어서 이동이나 보정시에는 적합하지 않습니다. 기계 원점 좌표계는 기계의 원점을 기준으로 좌표를 나타내는 것으로, 다른 기계나 위치에서는 적용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 머시닝센터에서 그림과 같이 1번 공구를 기준공구로 하고 G43을 이용하여 길이 보정을 하였을 때 옳은 것은?

  1. 2번 공구의 길이 보정값은 75 이다.
  2. 2번 공구의 길이 보정값은 -25이다.
  3. 3번 공구의 길이 보정값은 120 이다.
  4. 3번 공구의 길이 보정값은 -45 이다.
(정답률: 69%)
  • G43은 현재 위치를 기준으로 Z축 양의 방향으로 길이를 보정하는 명령어이다. 따라서 1번 공구를 기준공구로 설정하고 G43을 이용하여 2번 공구와 3번 공구의 길이를 보정할 때, 2번 공구는 Z축 양의 방향으로 75만큼 이동하고, 3번 공구는 Z축 양의 방향으로 45만큼 이동한다. 그러나 3번 공구는 이미 2번 공구에서 45만큼 이동한 위치에 있으므로, 실제로는 2번 공구의 길이 보정값은 -25이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
