전기기사 필기 기출문제복원 (2019-08-04)

전기기사 2019-08-04 필기 기출문제 해설

이 페이지는 전기기사 2019-08-04 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전기기사
(2019-08-04 기출문제)

목록

1과목: 전기자기학

1. 도전도 k=6×1017℧m, 투자율 인 평면도체 표면에 10kHz의 전류가 흐를 때, 침투깊이 δ(m)은?

(정답률: 73%)
  • 평면도체 표면에 흐르는 전류의 침투깊이는 주파수, 투자율, 도전율의 곱의 제곱근에 반비례합니다.
    ① [기본 공식]
    $$\delta = \frac{1}{\sqrt{\pi f \mu k}}$$
    ② [숫자 대입]
    $$\delta = \frac{1}{\sqrt{\pi \times 10 \times 10^{3} \times \frac{6}{\pi} \times 10^{-7} \times 6 \times 10^{17}}}$$
    ③ [최종 결과]
    $$\delta = \frac{1}{6} \times 10^{-7}$$
  • 침투 깊이 = 1/루트 πfμk

    1/ 루트 π x 10 x 10의3승 x 6/π x 10-7승 x 6 x 10의17승

    = 1/60000000
    = 1/6 x 10의 -7승
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 강자성체의 세 가지 특성에 포함되지 않는 것은?

  1. 자기포화 특성
  2. 와전류 특성
  3. 고투자율 특성
  4. 히스테리시스 특성
(정답률: 67%)
  • 강자성체는 외부 자기장에 의해 강하게 자화되는 성질을 가지며, 고투자율, 자기포화, 히스테리시스(자기 이력) 특성이 핵심입니다.

    오답 노트
    와전류 특성: 자성체 내부의 특성이 아니라, 변화하는 자기장에 의해 도체 내부에 유도되는 전류 현상입니다.
  • 강자성쳉의 특징
    자구가 존재
    히스테리시스 현상이 있음
    자기포화 특성이 있음
    고투자율
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 송전선의 전류가 0.01초 사이에 10kA 변화될 때 이 송전선에 나란한 통신선에 유도되는 유도 전압은 몇 V인가? (단, 송전선과 통신선 간의 상호유도계수는 0.3mH이다.)

  1. 30
  2. 300
  3. 3000
  4. 30000
(정답률: 78%)
  • 상호유도계수와 전류의 시간적 변화율을 이용하여 유도 전압을 계산합니다.
    ① [기본 공식] $V = M \frac{di}{dt}$
    ② [숫자 대입] $V = 0.3 \times 10^{-3} \times \frac{10 \times 10^{3}}{0.01}$
    ③ [최종 결과] $V = 300$ V
  • 0.3 x 10 / 0.01 = 300
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 단면적 15cm2의 자석 근처에 같은 단면적을 가진 철편을 놓을 때 그 곳을 통하는 자속이 3×10-4Wb이면 철편에 작용하는 흡인력은 약 몇 N 인가?

  1. 12.2
  2. 23.9
  3. 36.6
  4. 48.8
(정답률: 55%)
  • 자석과 철편 사이의 흡인력은 자속밀도의 제곱에 비례하며, 투자율과 단면적을 이용하여 계산합니다.
    ① [기본 공식] $F = \frac{\Phi^{2}}{2 \mu_{0} S}$
    ② [숫자 대입] $F = \frac{(3 \times 10^{-4})^{2}}{2 \times 4\pi \times 10^{-7} \times 15 \times 10^{-4}}$
    ③ [최종 결과] $F = 23.9$
  • f = 자속 제곱 / 2uoS
  • 흡입력 F = B제곱 / 2μ0S

    = (3x10의-4승)제곱 / 2 x 4π x 10-7승 x 15 x 10-4승

    = 23.87 = 23.9
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 단면적이 s(m2), 단위 길이에 대한 권수가 n(회/m)인 무한히 긴 솔레노이드의 단위 길이당 자기인덕턴스(H/m)는?

  1. μ·s·n
  2. μ·s·n2
  3. μ·s2·n
  4. μ·s2·n2
(정답률: 86%)
  • 무한히 긴 솔레노이드의 자기인덕턴스 공식 $L = \mu s n^2 l$에서 단위 길이당 인덕턴스를 구하면 길이 $l$이 상쇄되어 $\mu s n^2$만 남게 됩니다.
    ① [기본 공식] $L_{unit} = \frac{\mu s n^2 l}{l}$
    ② [숫자 대입] $L_{unit} = \mu s n^2$
    ③ [최종 결과] $L_{unit} = \mu s n^2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 금속 중 저항률이 가장 작은 것은?

  1. 은
  2. 철
  3. 백금
  4. 알루미늄
(정답률: 71%)
  • 금속의 저항률은 물질의 고유 특성으로, 은이 가장 낮은 저항률을 가져 전기 전도성이 가장 뛰어납니다.

    오답 노트
    알루미늄: 은보다 저항률이 큼
    철: 은보다 저항률이 큼
    백금: 은보다 저항률이 큼
  • 저항률
    은 : 1.62
    알루미늄 : 2.75
    철 : 9.8
    백금 : 10.6
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 무한장 직선형 도선에 I(A)의 전류가 흐를 경우 도선으로부터 R(m) 떨어진 점의 자속밀도 B(Wb/m2)는?

(정답률: 73%)
  • 무한장 직선 도선에 의한 자계의 세기 $H$에 투자율 $\mu$를 곱하면 자속밀도 $B$를 구할 수 있습니다.
    ① [기본 공식] $B = \mu H = \mu \frac{I}{2\pi R}$
    ② [숫자 대입] (기호 기반 문제로 대입 생략)
    ③ [최종 결과] $B = \frac{\mu I}{2\pi R}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 전하 q(C)가 진공 중의 자계 H(AT/m)에 수직방향으로 v(m/s)의 속도로 움직일 때 받는 힘은 몇 N인가? (단, 진공 중의 투자율은 μo이다.)

  1. qvH
  2. μoqH
  3. πqvH
  4. μoqvH
(정답률: 73%)
  • 전하가 자계 내에서 움직일 때 받는 로렌츠 힘은 자속밀도 $B$, 전하량 $q$, 속도 $v$의 곱으로 결정됩니다. 이때 자속밀도 $B$는 진공 중의 투자율 $\mu_0$와 자계 $H$의 곱인 $\mu_0 H$로 표현됩니다.
    ① [기본 공식] $F = qvB$
    ② [숫자 대입] $F = qv(\mu_0 H)$
    ③ [최종 결과] $F = \mu_0 qvH$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 원통 좌표계에서 일반적으로 벡터가 A = 5r sinøaz로 표현될 때 점 에서 curlA를 구하면?

  1. 5ar
  2. 5πaø
  3. -5aø
  4. -5πaø
(정답률: 53%)
  • 원통 좌표계에서 벡터 $\vec{A} = 5r \sin\phi \vec{a}_{z}$의 curl을 구하는 문제입니다. $\vec{a}_{z}$ 성분만 존재하므로 해당 성분에 대한 미분만을 수행합니다.
    원통 좌표계 curl 공식에 따라 $\nabla \times \vec{A} = \frac{1}{r} \frac{\partial A_{z}}{\partial \phi} \vec{a}_{r} - \frac{\partial A_{z}}{\partial r} \vec{a}_{\phi}$가 됩니다.
    이를 계산하면 $\nabla \times \vec{A} = \frac{1}{r} (5r \cos\phi) \vec{a}_{r} - (5 \sin\phi) \vec{a}_{\phi} = 5 \cos\phi \vec{a}_{r} - 5 \sin\phi \vec{a}_{\phi}$ 입니다.
    점 $(2, \frac{\pi}{2}, 0)$을 대입하면 $\cos(\frac{\pi}{2}) = 0$, $\sin(\frac{\pi}{2}) = 1$이므로 최종 결과는 $-5\vec{a}_{\phi}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 전기 저항에 대한 설명으로 틀린 것은?

  1. 저항의 단위는 옴(Ω)을 사용한다.
  2. 저항률(ρ)의 역수를 도전율이라고 한다.
  3. 금속선의 저항 R은 길이 ℓ에 반비례한다.
  4. 전류가 흐르고 있는 금속선에 있어서 임의 두 점간의 전위차는 전류에 비례한다.
(정답률: 78%)
  • 금속선의 전기저항은 도체의 길이에 비례하고 단면적에 반비례하는 성질을 가지고 있습니다.

    오답 노트
    저항의 단위는 옴($\Omega$) 사용: 옳은 설명
    저항률의 역수는 도전율: 옳은 설명
    전위차는 전류에 비례: 옳은 설명
  • 저항은 금속선 길이에 비례한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 자계의 벡터포텐셜을 A라 할 때 자계의 시간적 변화에 의하여 생기는 전계의 세기 E는?

  1. E = rot A
  2. rot E = A
(정답률: 67%)
  • 패러데이의 전자유도법칙에 의해 전계의 회전은 자속밀도의 시간적 변화와 같습니다. 이때 자속밀도 $B$와 벡터포텐셜 $A$의 관계인 $B = \text{rot } A$를 대입하면, 전계 $E$는 벡터포텐셜 $A$의 시간적 변화율에 마이너스 부호를 붙인 값과 같습니다.
    $$\text{rot } E = -\frac{\partial B}{\partial t}$$
    $$\text{rot } E = -\frac{\partial (\text{rot } A)}{\partial t}$$
    $$E = -\frac{\partial A}{\partial t}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 환상철심의 평균 자계의 세기가 3000AT/m이고, 비투자율이 600인 철심 중의 자화의 세기는 약 몇 Wb/m2 인가?

  1. 0.75
  2. 2.26
  3. 4.52
  4. 9.04
(정답률: 78%)
  • 자화의 세기는 진공 투자율, 비투자율에서 1을 뺀 값, 그리고 자계의 세기를 곱하여 계산합니다.
    ① [기본 공식] $J = \mu_{0} \cdot (\mu_{r} - 1) \cdot H$
    ② [숫자 대입] $J = 4\pi \times 10^{-7} \cdot (600 - 1) \cdot 3000$
    ③ [최종 결과] $J = 2.26$
  • 자화의 세기 J = μ0(μs-1)H

    4π x 10-7승 x (600-1) x 3000 = 2.2581 = 2.26
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 평행판 콘덴서의 극간 전압이 일정한 상태에서 극간에 공기가 있을 때의 흡인력을 F1, 극판 사이에 극판 간격의 2/3 두께의 유리판(εr=10)을 삽입할 때의 흡인력을 F2라 하면 는?

  1. 0.6
  2. 0.8
  3. 1.5
  4. 2.5
(정답률: 49%)
  • 평행판 콘덴서에서 전압이 일정할 때, 흡인력 $F$는 정전용량 $C$에 비례합니다. 공기층과 유리판이 섞인 합성 정전용량을 이용하여 두 상태의 비율을 계산합니다.
    ① [기본 공식] $\frac{F_2}{F_1} = \frac{\epsilon_1 \epsilon_2}{\epsilon_1 d_2 + \epsilon_2 d_1}$
    ② [숫자 대입] $\frac{F_2}{F_1} = \frac{1 \times 10}{1 \times \frac{2}{3} + 10 \times \frac{1}{3}}$
    ③ [최종 결과] $\frac{F_2}{F_1} = 2.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 전자파의 특성에 대한 설명으로 틀린 것은?

  1. 전자파의 속도는 주파수와 무관하다.
  2. 전파 Ex를 고유임피던스로 나누면 자파 Hy가 된다.
  3. 전파 Ex와 자파 Hy의 진동방향은 진행 방향에 수평인 종파이다.
  4. 매질이 도전성을 갖지 않으면 전파 Ex와 자파 Hy는 동위상이 된다.
(정답률: 71%)
  • 전자파는 전기장과 자기장이 서로 수직하게 진동하며 진행 방향으로 나아가는 횡파입니다. 따라서 진동 방향이 진행 방향과 수평인 종파라는 설명은 틀린 것입니다.

    오답 노트
    전자파의 속도는 매질에 의해서만 결정되며 주파수와는 무관합니다.
  • 전파와 자파의 진동방향은 진행 방향에 수직인 횡파
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 진공 중에서 점 P(1, 2, 3) 및 점 Q(2, 0, 5)에 각각 300μC, -100μC인 점전하가 놓여 있을 때 점전하 -100μC에 작용하는 힘은 몇 N인가?

  1. 10i – 20j + 20k
  2. 10i + 20j - 20k
  3. -10i + 20j + 20k
  4. -10i + 20j - 20k
(정답률: 59%)
  • 쿨롱의 법칙을 이용하여 점전하 $Q$에 작용하는 힘을 구하는 문제입니다. 두 전하 사이의 거리 벡터와 단위 벡터를 이용하여 힘의 방향과 크기를 계산합니다.
    ① [기본 공식]
    $$r = \sqrt{(x_{2}-x_{1})^{2} + (y_{2}-y_{1})^{2} + (z_{2}-z_{1})^{2}}$$
    $$\vec{F} = \frac{1}{4\pi\epsilon_{0}} \frac{q_{1}q_{2}}{r^{2}} \vec{a}_{r}$$
    ② [숫자 대입]
    $$r = \sqrt{(2-1)^{2} + (0-2)^{2} + (5-3)^{2}} = 3$$
    $$\vec{a}_{r} = \frac{(1-2)\vec{i} + (2-0)\vec{j} + (3-5)\vec{k}}{3} = \frac{-\vec{i} + 2\vec{j} - 2\vec{k}}{3}$$
    $$F = \frac{1}{4\pi\epsilon_{0}} \frac{300\mu \times (-100\mu)}{3^{2}} = -30$$
    ③ [최종 결과]
    $$\vec{F} = -30 \times \frac{-\vec{i} + 2\vec{j} - 2\vec{k}}{3} = -10\vec{i} + 20\vec{j} - 20\vec{k}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 반지름 a(m)의 구 도체에 전하 Q(C)가 주어질 때 구 도체 표면에 작용하는 정전응력은 몇 N/m2인가?

(정답률: 52%)
  • 대전된 구 도체 표면의 정전응력 $f$는 전계 $E$와 유전율 $\epsilon$의 관계로 결정됩니다. 구 도체의 전계 $E = \frac{Q}{4\pi\epsilon a^2}$를 정전응력 공식에 대입하여 산출합니다.
    ① [기본 공식] $f = \frac{1}{2} \epsilon E^2$
    ② [숫자 대입] $f = \frac{1}{2} \epsilon ( \frac{Q}{4\pi\epsilon a^2} )^2$
    ③ [최종 결과] $f = \frac{Q^2}{32\pi^2 \epsilon a^4}$
  • 정전응력 F = εE^2 x 1/2 = 1/2 x ε0(Q /4파이ε0a^2)^2 = Q^2 / 32파이^2ε0a^4
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 정전용량이 각각 C1, C2, 그 사이의 상호 유도계수가 M인 절연된 두 도체가 있다. 두 도체를 가는 선으로 연결할 경우, 정전용량은 어떻게 표현되는가?

  1. C1 + C2 - M
  2. C1 + C2 + M
  3. C1 + C2 + 2M
  4. 2C1 + 2C2 + M
(정답률: 82%)
  • 두 도체가 상호 유도계수 $M$을 가지며 연결될 때, 전체 전하량 $Q$는 각 도체의 전하량 합과 같습니다. 두 도체가 연결되어 전위가 $V$로 동일해지면, 각 전하량은 $Q_1 = (C_1 + M)V$, $Q_2 = (C_2 + M)V$가 됩니다.
    ① [기본 공식] $Q = Q_1 + Q_2$
    ② [숫자 대입] $Q = (C_1 + M)V + (C_2 + M)V$
    ③ [최종 결과] $C = \frac{Q}{V} = C_1 + C_2 + 2M$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 길이 ℓ(m)인 동축 원통 도체의 내외원통에 각각 +λ, -λ(C/m)의 전하가 분포되어 있다. 내외원통 사이에 유전율 ε인 유전체가 채워져 있을 때, 전계의 세기(V/m)은? (단, V는 내외원통 간의 전위차, D는 전속밀도이고, a, b는 내외원통의 반지름이며, 원통 중심에서의 거리 r은 a ＜ r ＜ b인 경우이다.)

(정답률: 57%)
  • 동축 원통 도체의 전계 세기 $E$와 전위차 $V$의 관계식을 이용하여 $E$를 $V$에 관한 식으로 나타냅니다.
    ① [기본 공식] $E = \frac{\lambda}{2\pi\epsilon r}$
    ② [숫자 대입] $V = \int_{a}^{b} E dr = \frac{\lambda}{2\pi\epsilon} \ln \frac{b}{a} \implies \frac{\lambda}{2\pi\epsilon} = \frac{V}{\ln \frac{b}{a}}$
    ③ [최종 결과] $E = \frac{V}{r \cdot \ln \frac{b}{a}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 정전용량이 1μF 이고 판의 간격이 d인 공기콘덴서가 있다. 두께 , 비유전율 εr=2 유전체를 그 콘덴서의 한 전극면에 접촉하여 넣었을 때 전체의 정전용량(μF)은?

  1. 2
  2. 1/2
  3. 4/3
  4. 5/3
(정답률: 73%)
  • 유전체가 부분적으로 채워진 콘덴서는 유전체가 채워진 부분과 공기 층이 직렬로 연결된 구조로 해석합니다.
    ① [기본 공식] $C = \frac{\epsilon_{r} \cdot C_{0}}{1 + (\epsilon_{r} - 1) \frac{d_{1}}{d}}$
    ② [숫자 대입] $C = \frac{2 \cdot 1}{1 + (2 - 1) \frac{1}{2}}$
    ③ [최종 결과] $C = \frac{2}{1.5} = \frac{4}{3}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 변위전류와 가장 관계가 깊은 것은?

  1. 도체
  2. 반도체
  3. 유전체
  4. 자성체
(정답률: 87%)
  • 변위전류는 도체와 같이 실제 전하가 이동하는 것이 아니라, 유전체나 공기처럼 절연된 공간에서 시간에 따라 변화하는 전계에 의해 흐르는 가상의 전류를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전력공학

21. 역률 80%, 500kVA의 부하설비에 100kVA의 진상용 콘덴서를 설치하여 역률을 개선하면 수전점에서의 부하는 약 몇 kVA가 되는가?

  1. 400
  2. 425
  3. 450
  4. 475
(정답률: 52%)
  • 부하설비에 진상용 콘덴서를 설치하면 무효전력이 감소하여 전체 피상전력이 줄어듭니다. 먼저 현재의 유효전력과 무효전력을 구한 뒤, 콘덴서 용량만큼 무효전력을 차감하여 새로운 피상전력을 계산합니다.
    ① [기본 공식] $S' = \sqrt{P^2 + (Q - Q_C)^2}$
    ② [숫자 대입] $S' = \sqrt{(500 \times 0.8)^2 + (500 \times 0.6 - 100)^2}$
    ③ [최종 결과] $S' = 447.21 \approx 450$
  • 유효전력 P = Pacos = 500 x 0.8 = 400
    무효전력 Pr = Pasin - Qc = 500 x 0.6 - 100 = 200
    피상전력Pr = 루트 유효제곱+무효제곱 = 루트 400제곱+200제곱 = 447.21 =450
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 가공지선에 대한 설명 중 틀린 것은?

  1. 유도뢰 서지에 대하여도 그 가설구간 전체에 사고방지의 효과가 있다.
  2. 직격뢰에 대하여 특히 유효하며 탑 상부에 시설하므로 뇌는 주로 가공지선에 내습한다.
  3. 송전선의 1선 지락 시 지락전류의 일부가 가공지선에 흘러 차폐작용을 하므로 전자유도장해를 적게 할 수 있다.
  4. 가공지선 때문에 송전선로의 대지정전용량이 감소하므로 대지사이에 방전할 때 유도전압이 특히 커서 차폐 효과가 좋다.
(정답률: 65%)
  • 가공지선은 직격뢰로부터 송전선을 보호하고 지락 전류의 일부를 분담하여 전자유도장해를 줄이는 역할을 하지만, 대지정전용량을 감소시켜 유도전압을 크게 만든다는 설명은 틀린 내용입니다.
  • 가공지선
    유도뢰 , 직격뢰에 대한 가공 송전선을 차폐 보호하기 위해 지지물에 가설되는 도선
    가공선로에 발생하는 낙뢰 서지전압의 파고를 저감함
    전자유도 장해 경감
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 부하전류의 차단에 사용되지 않는 것은?

  1. DS
  2. ACB
  3. OCB
  4. VCB
(정답률: 86%)
  • DS(단로기)는 무부하 상태의 전로를 확실하게 개방하여 수리 및 점검 시 안전을 확보하기 위한 기기로, 부하전류나 고장전류를 차단하는 기능이 없습니다.

    오답 노트
    ACB, OCB, VCB: 모두 부하전류 및 사고전류를 차단할 수 있는 차단기 종류임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 플리커 경감을 위한 전력 공급측의 방안이 아닌 것은?

  1. 공급전압을 낮춘다.
  2. 전용 변압기로 공급한다.
  3. 단독 공급계통을 구성한다.
  4. 단락용량이 큰 계통에서 공급한다.
(정답률: 65%)
  • 플리커 현상을 경감하기 위해서는 전압 변동을 줄여야 하므로, 공급전압을 낮추는 것이 아니라 오히려 승압하여 전압 강하를 줄여야 합니다.
  • 플리커 현상 경감대책
    전원측
    전용계통으로 공급
    공급전압의 승압
    단락용량이 큰 계통에서 공급
    전용변압기로 공급
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 3상 무부하 발전기의 1선 지락 고장 시에 흐르는 지락 전류는? (단, E는 접지된 상의 무부하 기전력이고, Z0, Z1, Z2는 발전기의 영상, 정상, 역상 임피던스이다.)

(정답률: 76%)
  • 3상 무부하 발전기의 1선 지락 고장 시 지락 전류는 영상, 정상, 역상 임피던스의 합으로 결정됩니다.
    ① [기본 공식] $I_g = \frac{3E}{Z_0 + Z_1 + Z_2}$
    ② [숫자 대입] $I_g = \frac{3E}{Z_0 + Z_1 + Z_2}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 수력발전소의 분류 중 낙차를 얻는 방법에 의한 분류 방법이 아닌 것은?

  1. 댐식 발전소
  2. 수로식 발전소
  3. 양수식 발전소
  4. 유역 변경식 발전소
(정답률: 62%)
  • 수력발전소의 분류 중 낙차를 얻는 방법에 따른 분류에는 댐식, 수로식, 유역 변경식이 포함됩니다.
    양수식 발전소는 낙차를 얻는 방법이 아니라, 전력 수요가 적은 밤에 물을 끌어올려 저장했다가 낮에 발전하는 유량을 구하는 방법에 의한 분류입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 변성기의 정격부담을 표시하는 단위는?

  1. W
  2. S
  3. dyne
  4. VA
(정답률: 75%)
  • 변성기(변압기, 변류기 등)의 정격부담은 피상전력의 단위인 VA(볼트암페어)로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 원자로에서 중성자가 원자로 외부로 유출되어 인체에 위험을 주는 것을 방지하고 방열의 효과를 주기 위한 것은?

  1. 제어재
  2. 차폐재
  3. 반사체
  4. 구조재
(정답률: 82%)
  • 차폐재는 원자로 내부의 중성자나 감마선 같은 방사선이 외부로 유출되는 것을 막아 인체를 보호하고, 동시에 방열 효과를 제공하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 연가에 의한 효과가 아닌 것은?

  1. 직렬공진의 방지
  2. 대지정전용량의 감소
  3. 통신선의 유도장해 감소
  4. 선로정수의 평형
(정답률: 65%)
  • 연가는 전선들의 위치를 바꾸어 선로정수를 평형하게 만드는 것으로, 직렬공진 방지, 통신선 유도장해 감소, 선로정수의 평형을 목적으로 합니다. 대지정전용량의 감소와는 직접적인 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 각 전력계통을 연계선으로 상호 연결하였을 때 장점으로 틀린 것은?

  1. 건설비 및 운전경비를 절감하므로 경제급전이 용이하다.
  2. 주파수의 변화가 작아진다.
  3. 각 전력계통의 신뢰도가 증가된다.
  4. 선로 임피던스가 증가되어 단락전류가 감소된다.
(정답률: 64%)
  • 전력계통을 상호 연결하면 병렬 회로가 구성되어 전체 임피던스가 감소하고, 이로 인해 사고 시 단락전류는 오히려 증가하게 됩니다.

    오답 노트
    건설비 및 운전경비 절감, 주파수 변화 억제, 계통 신뢰도 증가는 연계선의 대표적인 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 전압요소가 필요한 계전기가 아닌 것은?

  1. 주파수 계전기
  2. 동기탈조 계전기
  3. 지락 과전류 계전기
  4. 방향성 지락 과전류 계전기
(정답률: 41%)
  • 지락 과전류 계전기는 오직 지락으로 인해 발생하는 과전류만을 검출하여 동작하는 전류 기반 계전기이므로 전압 요소가 필요하지 않습니다.

    오답 노트
    주파수 계전기, 동기탈조 계전기, 방향성 지락 과전류 계전기는 모두 전압의 크기, 위상, 주파수 등을 감지해야 하므로 전압 요소가 필수적입니다.
  • 전압요소가 필요한 계전기
    주파수 계전기
    동기탈조 계전기
    지락 과전류 계전기
    방향성 지락 과전류 계전기
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 수력발전설비에서 흡출관을 사용하는 목적으로 옳은 것은?

  1. 압력을 줄이기 위하여
  2. 유효낙차를 늘리기 위하여
  3. 속도변동률을 적게 하기 위하여
  4. 물의 유선을 일정하게 하기 위하여
(정답률: 77%)
  • 수력발전에서 흡출관은 수차 출구 측의 압력을 낮추어 수차를 통과하는 물의 유효낙차를 최대한으로 늘리기 위해 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 인터록(interlock)의 기능에 대한 설명으로 옳은 것은??

  1. 조작자의 의중에 따라 개폐되어야 한다.
  2. 차단기가 열려 있어야 단로기를 닫을 수 있다.
  3. 차단기가 닫혀 있어야 단로기를 닫을 수 있다.
  4. 차단기와 단로기를 별도로 닫고, 열 수 있어야 한다.
(정답률: 81%)
  • 단로기는 부하 전류를 직접 차단할 수 있는 능력이 없으므로, 안전을 위해 반드시 차단기가 열려 있는 상태에서만 조작할 수 있도록 하는 인터록 기능이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 같은 선로와 같은 부하에서 교류 단상 3선식은 단상 2선식에 비하여 전압강하와 배전효율이 어떻게 되는가?

  1. 전압강하는 적고, 배전효율은 높다.
  2. 전압강하는 크고, 배전효율은 낮다.
  3. 전압강하는 적고, 배전효율은 낮다.
  4. 전압강하는 크고, 배전효율은 높다.
(정답률: 68%)
  • 교류 단상 3선식은 단상 2선식에 비해 전압 강하가 적고 배전 효율이 높은 우수한 방식입니다.

    오답 노트
    전압강하가 크거나 배전효율이 낮다는 설명은 단상 3선식의 특성과 반대되는 내용입니다.
  • 단상3선식은 부하 평형시 중성선에 전류가 흐르지 않으므로 단상 2선식에 비해 전압강하,전력손실이 작아서 배전효율도 좋다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 전력 원선도에서는 알 수 없는 것은?

  1. 송수전할 수 있는 최대전력
  2. 선로 손실
  3. 수전단 역률
  4. 코로나손
(정답률: 76%)
  • 전력원선도는 유효전력, 무효전력, 피상전력 및 역률, 전력손실 등을 분석하는 도구입니다. 하지만 코로나손은 선로의 물리적 상태와 전계 강도에 의해 발생하는 손실로, 전력원선도를 통해 구할 수 없습니다.
  • 전력원선도로 알 수 있는 것
    필요한 전력을 보내기 위한 송수전단 전압 위상차
    송수전할 수 잇는 최대전력
    선로 손실과 송전효율
    수전단 역률
    필요한 조상용량(진산 및 지상 무효전력)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 가공선 계통은 지중선 계통보다 인덕턴스 및 정전용량이 어떠한가?

  1. 인덕턴스, 정전용량이 모두 작다.
  2. 인덕턴스, 정전용량이 모두 크다.
  3. 인덕턴스는 크고, 정전용량은 작다.
  4. 인덕턴스는 작고, 정전용량은 크다.
(정답률: 59%)
  • 가공선은 지중선에 비해 선간거리 $D$가 멀고 지면과의 거리도 멉니다.
    선간거리가 멀수록 인덕턴스는 커지고, 정전용량은 작아지는 특성을 가집니다.
  • 가공전선은 지중전선에 비해 인덕턴스는 크고, 정전용량은 작다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 송전선의 특성임피던스는 저항과 누설 컨덕턴스를 무시하면 어떻게 표현되는가? (단, L은 선로의 인덕턴스, C는 선로의 정전용량이다.)

(정답률: 86%)
  • 송전선로에서 저항과 누설 컨덕턴스를 무시한 무손실 선로의 특성임피던스는 인덕턴스 $L$과 정전용량 $C$의 비율의 제곱근으로 표현됩니다.
    $$\text{특성임피던스} = \sqrt{\frac{L}{C}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 송전선로의 코로나 임계전압이 높아지는 경우가 아닌 것은?

  1. 날씨가 맑다.
  2. 기압이 높다
  3. 상대공기밀도가 낮다.
  4. 전선의 반지름과 선간거리가 크다.
(정답률: 67%)
  • 코로나 임계전압은 기압이 높고 날씨가 맑을수록, 전선의 반지름이 클수록 높아집니다.
    상대공기밀도가 낮아지면(저기압 상태) 공기의 절연 파괴가 더 쉽게 일어나므로 임계전압은 낮아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 어느 수용가의 부하설비는 전등설비가 500W, 전열설비가 600W, 전동기 설비가 400W, 기타설비가 100W 이다. 이 수용가의 최대수용전력이 1200W이면 수용률은 몇 %인가?

  1. 55
  2. 65
  3. 75
  4. 85
(정답률: 78%)
  • 수용률은 설비 용량의 합계에 대한 최대 수용 전력의 비율을 의미합니다.
    ① [기본 공식] $\text{수용률} = \frac{\text{최대수용전력}}{\text{총 부하설비용량}} \times 100$
    ② [숫자 대입] $\text{수용률} = \frac{1200}{500 + 600 + 400 + 100} \times 100$
    ③ [최종 결과] $\text{수용률} = 75$
  • 수용률 = 최대수용전력 / 설비용량

    1200 / 500+600+400+100 x100 = 75%
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 케이블의 전력 손실과 관계가 없는 것은?

  1. 철손
  2. 유전체손
  3. 시스손
  4. 도체의 저항손
(정답률: 51%)
  • 전력 케이블에서 발생하는 손실은 도체 저항손, 유전체손, 시스손(연피손) 세 가지가 핵심입니다. 철손은 변압기나 전동기 같은 철심이 있는 기기에서 발생하는 무부하손에 해당하며, 케이블의 전력 손실과는 관계가 없습니다.
  • 케이블 전력 손실
    도체의 저항손
    유전체 손
    시스손
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기기기

41. 동기발전기의 돌발 단락 시 발생되는 현상으로 틀린 것은?

  1. 큰 과도전류가 흘러 권선 소손
  2. 단락전류는 전기자 저항으로 제한
  3. 코일 상호간 큰 전자력에 의한 코일 파손
  4. 큰 단락전류 후 점차 감소하여 지속 단락전류 유지
(정답률: 53%)
  • 동기발전기의 돌발 단락 시 흐르는 거대한 단락전류를 제한하는 주된 요소는 전기자 저항이 아니라 누설 리액턴스(한류 리액터)입니다.
  • 돌발 단락전류 제한 : 누설 리액턴스
    지속 단락전류 제한 : 동기리액턴스(누설리액턴스+전기자 반작용 리액턴스)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. SCR의 특징으로 틀린 것은?

  1. 과전압에 약하다..
  2. 열용량이 적어 고온에 약하다.
  3. 전류가 흐르고 있을 때의 양극 전압강하가 크다.
  4. 게이트에 신호를 인가할 때부터 도통할 때까지의 시간이 짧다.
(정답률: 58%)
  • SCR은 도통 상태일 때 양극 전압강하가 매우 작습니다. 일반적으로 사이리스터의 문턱전압인 약 $0.7\text{V}$ 정도의 매우 작은 전압강하만 발생합니다.
  • SCR 특징
    역저지 3단자 사이리스터
    아크가 생기지 않으므로 열의 발생이 적다
    과전압에 약하다
    전류가 흐르고 있을때 양극의 전압강하가 적다
    게이트 신호를 인가할 때부터 도통 할 때까지의 시간이 짧다
    역률각 이하에서는 제어가 불가능하다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 터빈 발전기의 냉각을 수소냉각방식으로 하는 이유로 틀린 것은?

  1. 풍손이 공기 냉각 시의 양 1/10로 줄어든다.
  2. 열전도율이 좋고 가스냉각기의 크기가 작아진다.
  3. 절연물의 산화작용이 없으므로 절연열화가 작아서 수명이 길다.
  4. 반폐형으로 하기 때문에 이물질의 침입이 없고 소음이 감소한다.
(정답률: 68%)
  • 수소냉각방식은 수소가 외부 산소와 반응하여 폭발하는 것을 방지하기 위해 반드시 밀폐형 구조로 설계해야 합니다.

    오답 노트
    반폐형: 수소 누설 시 산소와 반응하여 폭발 위험이 있어 불가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 단상 유도전동기의 특징을 설명한 것으로 옳은 것은?

  1. 기동 토크가 없으므로 기동장치가 필요하다.
  2. 기계손이 있어도 무부하 속도는 동기속도보다 크다.
  3. 권선형은 비례추이가 불가능하며, 최대 토크는 불변이다.
  4. 슬립은 0＞S＞-1 이고, 2보다 작고 0이 되기 전에 토크가 0이 된다.
(정답률: 59%)
  • 단상 유도전동기는 구조적으로 회전 자계가 생성되지 않기 때문에 스스로 회전하기 위한 기동 토크가 없습니다. 따라서 외부에서 회전을 시작하게 해주는 별도의 기동장치가 반드시 필요합니다.
  • 단상 유도전동기 특성
    슬립이 1일때 토크가 0, 즉 기동 토크가 없다
    동기속도에서는 토크가 부(-)로 된다
    무부하에서 완전히 동기속도로 되지 않고 슬립이 조금 있다
    2차 저항의 값이 변화하면 최대토크의 발생 슬립 뿐만아니라 최대토크까지 변한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 몰드변압기의 특징으로 틀린 것은?(문제 오류로 가답안 발표시 4번으로 발표되었지만 확정답안 발표시 모두 정답처리 되었습니다. 여기서는 가답안인 4번을 누르면 정답 처리 됩니다.)

  1. 자기 소화성이 우수하다.
  2. 소형 경량화가 가능하다.
  3. 건식변압기에 비해 소음이 적다.
  4. 유입변압기에 비해 절연레벨이 낮다.
(정답률: 80%)
  • 몰드변압기는 코일을 에폭시 수지로 성형하여 절연 성능을 높인 변압기로, 유입변압기에 비해 절연 신뢰성이 향상되어 절연레벨이 낮지 않습니다.

    오답 노트
    자기 소화성 우수: 난연성이 뛰어나 화재 위험이 적음
    소형 경량화: 구조적 특성상 크기와 무게를 줄일 수 있음
    소음 적음: 건식변압기보다 소음 및 진동 억제 효과가 있음
  • 전항 정답 문제
    몰드 변압기의 특징
    내습성 및 내진성이 양호
    난연성이 우수
    소형,경량화 가능
    절연 신뢰성을 향상 시킬 수 있음
    유입 변압기와 비교해서 보수 및 점검이 용이
    내전압이 낮아서 서지에 대한 대비가 필요
    변압기의 절연레벨은 같은 기준 전압에서 유입변압기가 몰드변압기보다 높음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 유도전동기의 회전속도를 N(rpm), 동기속도를 Ns(rpm)이라하고 순방향 회전자계의 슬립을 s라고 하면, 역방향 회전자계에 대한 회전자 슬립은?

  1. s-1
  2. 1-s
  3. s-2
  4. 2-s
(정답률: 65%)
  • 단상 유도 전동기에서 순방향 회전자계의 슬립이 $s$일 때, 회전자는 순방향으로는 $(1-s)f$의 주파수로 회전하지만, 역방향 회전자계에 대해서는 상대 속도가 더해져 $(2-s)f$의 주파수 성분을 갖게 됩니다. 따라서 역방향 회전자계에 대한 슬립은 $2-s$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 직류발전기에 직결한 3상 유도전동기가 있다. 발전기의 부하 100kW, 효율 90%이며 전동기 단자전압 3300V, 효율 90%, 역률 90%이다. 전동기에 흘러들어가는 전류는 약 몇 A인가?

  1. 2.4
  2. 4.8
  3. 19
  4. 24
(정답률: 41%)
  • 발전기의 출력이 전동기의 입력이 되며, 전동기의 입력 전류를 구하기 위해 발전기 효율과 전동기 효율, 역률을 모두 고려하여 계산합니다.
    ① [기본 공식]
    $$I = \frac{P}{\sqrt{3} \times V \times \cos\theta \times \eta_G \times \eta_M}$$
    ② [숫자 대입]
    $$I = \frac{100 \times 10^3}{\sqrt{3} \times 3300 \times 0.9 \times 0.9 \times 0.9}$$
    ③ [최종 결과]
    $$I = 24$$
  • 직류발전기 입력 = P/η = 100/0.9 = 111.11
    교류전류기 입력 = P/η xcos = 111.11 / 0.9 x 0.9 = 137.17
    선전류 = P / 루트3xV = 137.17 x 10의3승 / 루트3 x 3300

    =23.9 = 24
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 유도발전기의 동작특성에 관한 설명 중 틀린 것은?

  1. 병렬로 접속된 동기발전기에서 여자를 취해야 한다.
  2. 효율과 역률이 낮으며 소출력의 자동수력발전기와 같은 용도에 사용된다.
  3. 유도발전기의 주파수를 증가하려면 회전속도를 동기속도 이상으로 회전시켜야 한다.
  4. 선로에 단락이 생긴 경우에는 여자가 상실되므로 단락전류는 동기발전기에 비해 적고 지속시간도 짧다.
(정답률: 51%)
  • 유도발전기의 주파수는 전원(동기발전기)의 주파수에 의해 결정되며, 회전 속도와는 관계가 없습니다. 따라서 회전속도를 동기속도 이상으로 회전시켜야 주파수가 증가한다는 설명은 틀린 것입니다.

    오답 노트
    병렬 접속된 동기발전기에서 여자 취함: 맞음
    효율과 역률이 낮음: 맞음
    단락 시 여자 상실로 단락전류가 적음: 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 단상 변압기를 병렬 운전하는 경우 각 변압기의 부하분담이 변압기의 용량에 비례하려면 각각의 변압기의 %임피던스는 어느 것에 해당되는가?

  1. 어떠한 값이라도 좋다.
  2. 변압기 용량에 비례하여야 한다.
  3. 변압기 용량에 반비례하여야 한다.
  4. 변압기 용량에 관계없이 같아야 한다.
(정답률: 55%)
  • 변압기를 병렬 운전할 때 각 변압기의 부하 분담은 %임피던스에 반비례하여 결정됩니다. 따라서 부하 분담이 변압기 용량에 비례하게 하려면, %임피던스는 변압기 용량에 반비례하여야 합니다.
  • %임피던스는 용량에 반비례
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 그림은 여러 직류전동기의 속도 특성곡선을 나타낸 것이다. 1부터 4까지 차례로 옳은 것은?

  1. 차동복권, 분권, 가동복권, 직권
  2. 직권, 가동복권, 분권, 차동복권
  3. 가동복권, 차동복권, 직권, 분권
  4. 분권, 직권, 가동복권, 차동복권
(정답률: 74%)
  • 직류전동기의 부하전류 증가에 따른 회전수 특성은 자속의 변화에 따라 결정됩니다. 에서 부하전류가 증가할 때 회전수가 가장 급격히 감소하는 1은 직권, 완만하게 감소하는 2는 가동복권, 거의 일정하게 유지되는 3은 분권, 오히려 증가하는 4는 차동복권 전동기의 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 전력변환기기로 틀린 것은?

  1. 컨버터
  2. 정류기
  3. 인버터
  4. 유도전동기
(정답률: 74%)
  • 전력변환기기는 전기에너지를 다른 형태의 전기적 특성(전압, 전류, 주파수 등)으로 바꾸는 장치를 말합니다. 유도전동기는 전기 에너지를 기계적 에너지로 변환하는 전동기(부하)이므로 전력변환기기에 해당하지 않습니다.

    오답 노트
    컨버터, 정류기, 인버터: 전력의 형태를 변환하는 대표적인 전력변환장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 농형 유도전동기에 주로 사용되는 속도제어법은?

  1. 극수 변환법
  2. 종속 접속법
  3. 2차 저항제어법
  4. 2차 여자제어법
(정답률: 69%)
  • 농형 유도전동기는 구조적으로 2차 회로에 저항을 삽입할 수 없으므로, 주로 극수 변환법이나 주파수 제어법을 사용하여 속도를 제어합니다.

    오답 노트
    종속 접속법, 2차 저항제어법, 2차 여자제어법: 모두 권선형 유도전동기에서 사용하는 제어법
  • 속도제어법
    농형 유도전동기 : 극수 변환법,전압 제어법,주파수 제어법
    권선형 유도 전동기 : 2차 저항제어,2차 여자제어, 종속 접속법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 정격전압 100V, 정격전류 50A인 분권발전기의 유기기전력은 몇 V 인가? (단, 전기자 저항 0.2Ω, 계자전류 및 전기자 반작용은 무시한다.)

  1. 110
  2. 120
  3. 125
  4. 127.5
(정답률: 76%)
  • 분권발전기의 유기기전력은 단자전압에 전기자 저항에 의한 전압 강하분을 더하여 계산합니다.
    ① [기본 공식] $E = V + I_a R_a$
    ② [숫자 대입] $E = 100 + 50 \times 0.2$
    ③ [최종 결과] $E = 110$
  • 유기기 전력 E = V+IaRa = 100+50x0.2 = 110
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 그림과 같은 변압기 회로에서 부하 R2에 공급되는 전력이 최대로 되는 변압기의 권수비 a는?

  1. √5
  2. √10
  3. 5
  4. 10
(정답률: 61%)
  • 부하 $R_2$에 공급되는 전력이 최대가 되기 위한 임피던스 매칭 조건에 따라, 권수비 $a$는 1차측 저항과 2차측 저항의 비의 제곱근과 같습니다.
    ① [기본 공식] $a = \sqrt{\frac{R_1}{R_2}}$
    ② [숫자 대입] $a = \sqrt{\frac{1000}{100}}$
    ③ [최종 결과] $a = \sqrt{10}$
    따라서 권수비 $a$는 $\sqrt{10}$ 입니다.
  • 권수비 a = 루트 R1/R2 = 루트 1000/100 = 루트10
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 변압기의 백분율 저항강하가 3%, 백분율 리액턴스 강하가 4%일 때 뒤진 역률 80%인 경우의 전압변동률(%)은?

  1. 2.5
  2. 3.4
  3. 4.8
  4. -3.6
(정답률: 71%)
  • 지상(뒤진 역률) 부하일 때 변압기의 전압변동률은 백분율 저항강하에 역률을 곱한 값과 백분율 리액턴스 강하에 무효율을 곱한 값의 합으로 계산합니다.
    ① [기본 공식] $\epsilon = p R \cos \theta + p X \sin \theta$
    ② [숫자 대입] $\epsilon = 3 \times 0.8 + 4 \times 0.6$
    ③ [최종 결과] $\epsilon = 4.8$
    따라서 전압변동률은 $4.8\%$ 입니다.
  • 3*0.8+4*0.6
  • 전압 변동률 = pcos + qsin = 3 x 0.8 + 4 x 0.6 = 4.8
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 정류자형 주파수변환기의 회전자에 주파수 f1의 교류를 가할 때 시계방향으로 회전자계가 발생하였다. 정류자 위의 브러시 사이에 나타나는 주파수 fc를 설명한 것 중 틀린 것은? (단, n : 회전자의 속도, ns : 회전자계의 속도, s : 슬립이다.)

  1. 회전자를 정지시키면 fc=f1인 주파수가 된다.
  2. 회전자를 반시계방향으로 n=ns의 속도로 회전시키면, fc=0Hz가 된다.
  3. 회전자를 반시계방향으로 n＜ns의 속도로 회전시키면, fc=sf1(Hz)가 된다.
  4. 회전자를 시계방향으로 n＜ns의 속도로 회전시키면, fc＜f1인 주파수가 된다.
(정답률: 50%)
  • 정류자형 주파수 변환기에서 출력 주파수 $f_c$는 슬립 $s$와 공급 주파수 $f_1$의 곱인 $f_c = s f_1$으로 결정됩니다.

    오답 노트
    회전자를 시계방향으로 회전시키는 것은 역회전 방향이므로 슬립 $s$가 1보다 커지게 됩니다. 따라서 $f_c$는 $f_1$보다 커져야 하므로, $f_c < f_1$이라는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 동기발전기의 3상 단락곡선에서 단락전류가 계자전류에 비례하여 거의 직선이 되는 이유로 가장 옳은 것은?

  1. 무부하 상태이므로
  2. 전기자 반작용으로
  3. 자기포화가 있으므로
  4. 누설 리액턴스가 크므로
(정답률: 61%)
  • 단락 시에는 전기자 리액턴스가 전기자 저항보다 훨씬 커지며, 이로 인해 위상이 $90^{\circ}$ 뒤진 전류가 흐르게 됩니다. 이때 발생하는 전기자 반작용의 감자 작용이 주자속을 감소시켜 자속 불포화 현상을 일으키므로, 단락전류가 계자전류에 비례하는 직선 형태가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 1차 전압 V1, 2차 전압 V2인 단권변압기를 Y결선했을 때, 등가용량과 부하용량의 비는? (단, V1＞V2이다.)

(정답률: 65%)
  • 단권변압기를 Y결선했을 때, 등가용량과 부하용량의 비는 1차 전압과 2차 전압의 차이를 1차 전압으로 나눈 값과 같습니다.
    $$\frac{V_1 - V_2}{V_1}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 변압기의 보호에 사용되지 않는 것은?

  1. 온도계전기
  2. 과전류계전기
  3. 임피던스계전기
  4. 비율차등계전기
(정답률: 53%)
  • 임피던스 계전기는 거리 계전기의 일종으로, 주로 송전 선로의 단락 사고 보호를 위한 선로 보호용으로 사용됩니다.

    오답 노트
    온도계전기: 변압기 내부 온도 감시
    과전류계전기: 과부하 및 단락 보호
    비율차등계전기: 변압기 내부 고장 검출
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. E를 전압, r을 1차로 환산한 저항, χ를 1차로 환산한 리액터스라고 할 때 유도전동기의 원선도에서 원의 지름을 나타내는 것은?

  1. E·r
  2. E·χ
  3. E/x
  4. E/r
(정답률: 57%)
  • 유도전동기의 원선도에서 원의 지름은 전압 $E$에 비례하고 리액턴스 $\chi$에 반비례하는 특성을 가집니다.
    ① [기본 공식] $D = \frac{E}{\chi}$
    ② [숫자 대입] (공식 그대로 적용)
    ③ [최종 결과] $D = \frac{E}{\chi}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 회로이론 및 제어공학

61. 그림의 벡터 궤적을 갖는 계의 주파수 전달함수는?

(정답률: 53%)
  • 벡터 궤적은 주파수 $\omega$가 $0$부터 $\infty$까지 변화할 때 전달함수의 크기와 위상을 나타낸 것입니다. 주어진 이미지 를 분석하면 $\omega=0$일 때 크기가 $1$, $\omega=\infty$일 때 크기가 $2$가 되어야 합니다.
    전달함수 $\frac{j2\omega + 1}{j\omega + 1}$에 대입하면:
    1) $\omega=0$ 일 때: $\frac{1}{1} = 1$
    2) $\omega=\infty$ 일 때: $\frac{j2\omega}{j\omega} = 2$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 근궤적에 관한 설명으로 틀린 것은?

  1. 근궤적은 실수축에 대하여 상하 대칭으로 나타난다.
  2. 근궤적의 출발점은 극점이고 근궤적의 도착점은 영점이다.
  3. 근궤적의 가지 수는 극점의 수와 영점의 수 중에서 큰 수와 같다.
  4. 근궤적이 s 평면의 우반면에 위치하는 K의 범위는 시스템이 안정하기 위한 조건이다.
(정답률: 68%)
  • 시스템이 안정하기 위해서는 근궤적이 $s$ 평면의 좌반면에 위치해야 합니다. 따라서 근궤적이 $s$ 평면의 우반면에 위치하는 $K$의 범위는 시스템이 불안정해지는 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 제어시스템에서 출력이 얼마나 목표값을 잘 추종하는지를 알아볼 때, 시험용으로 많이 사용되는 신호로 다음 식의 조건을 만족하는 것은?

  1. 사인함수
  2. 임펄스함수
  3. 램프함수
  4. 단위계단함수
(정답률: 69%)
  • 제시된 수식 $u(t-a) = \begin{cases} 0, & t < a \\ 1, & t \ge a \end{cases}$은 특정 시점 $a$에서 값이 0에서 1로 급격히 변하는 단위계단함수(Unit Step Function)의 정의입니다.
    이는 제어시스템의 과도 응답을 분석하고 목표값 추종 성능을 평가할 때 가장 기본적으로 사용되는 시험 신호입니다.
  • 1. 사인함수 = r(t) = sinwt
    2. 임펄스 함수 = r(t) = 델타(t)
    3.램프함수 = r(t) = t
    4.단위계단함수 r(t) = u(t)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 특성방적식 s2+Ks+2K-1=0 인 계가 안정하기 위한 K의 범위는?

(정답률: 63%)
  • 2차 시스템의 특성방정식 $s^2 + Ks + 2K - 1 = 0$이 안정하기 위해서는 모든 계수가 0보다 커야 합니다.
    ① [기본 공식]
    $$K > 0, \quad 2K - 1 > 0$$
    ② [숫자 대입]
    $$K > 0, \quad 2K > 1$$
    ③ [최종 결과]
    $$K > \frac{1}{2}$$
    따라서 정답은 입니다.
  • s2 1 2k-1
    s1 k 0
    s0 2k-1

    안정할려면 부호가 양수(+)가 되어야한다.
    2k-1 > 0 -> k>1/2
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 상태공간 표현식 로 표현되는 선형 시스템에서 , , C = [1 0 0], D = 0, 이면 시스템 전달함수 는?

(정답률: 65%)
  • 상태공간 표현식에서 전달함수 $G(s)$는 $G(s) = C(sI - A)^{-1}B + D$ 공식을 통해 도출합니다.
    특성방정식 $\det(sI - A) = 0$의 결과가 분모가 되며, 행렬 $B$의 성분과 $C$의 구조를 분석하면 분자는 $5$가 됩니다.
    따라서 전달함수는 가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. Routh-Hurwitz 표에서 제 1열의 부호가 변하는 횟수로부터 알 수 있는 것은?

  1. s-평면의 좌반면에 존재하는 근의 수
  2. s-평면의 우반면에 존재하는 근의 수
  3. s-평면의 허수축에 존재하는 근의 수
  4. s-평면의 원점에 존재하는 근의 수
(정답률: 68%)
  • 루스-허위츠(Routh-Hurwitz) 안정도 판별법에서 제 1열의 부호가 변하는 횟수는 특성방정식의 근 중 s-평면의 우반면에 존재하는 근의 수와 일치합니다.
    우반면에 근이 존재한다는 것은 시스템이 불안정함을 의미합니다.
  • Routh-Hurwitz 표에서 제 1열의 부호가 변하는 횟수만큼 s-평면의 우반면에 존재하는 근의 수가 존재
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 그림의 블록선도에 대한 전달함수 C/R는?

(정답률: 79%)
  • 메이슨의 이득 공식을 적용하여 전달함수를 도출합니다.
    순방향 경로는 $G_1 G_2 G_3$ 하나이며, 루프는 $-G_1 G_2 G_4$와 $-G_2 G_3$ 두 개가 존재합니다.
    전달함수 식은 다음과 같습니다.
    $$\frac{G_1 G_2 G_3}{1 - (-G_1 G_2 G_4 - G_2 G_3)} = \frac{G_1 G_2 G_3}{1 + G_1 G_2 G_4 + G_2 G_3}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

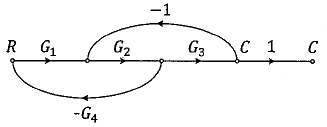

68. 신호흐름선도의 전달함수 로 옳은 것은?

(정답률: 74%)
  • 메이슨의 이득 공식(Mason's Gain Formula)을 사용하여 전달함수를 구합니다.
    분자는 모든 순방향 경로의 합이며, $G_1 \to G_2 \to G_3 \to 1$ 경로에 의해 $G_1 G_2 G_3$가 됩니다.
    분모는 $1 - (\text{모든 루프 이득의 합})$이며, 루프는 $G_1 G_2 (-G_4)$와 $G_2 G_3 (-1)$ 두 가지가 존재합니다.
    따라서 분모는 $1 - (-G_1 G_2 G_4 - G_2 G_3) = 1 + G_1 G_2 G_4 + G_2 G_3$가 됩니다.
    최종 전달함수는 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 부울 대수식 중 틀린 것은?

  2. A + 1 = 1
  3. A + A = A
  4. A · A = A
(정답률: 68%)
  • 부울 대수에서 변수와 그 부정의 논리곱(AND)은 항상 0이 되어야 합니다. 따라서 $\overline{A}$와 $A$를 AND 연산한 결과가 1이라는 표현은 틀린 식입니다.

    오답 노트
    A + 1 = 1: OR 연산에서 1이 포함되면 항상 1
    A + A = A: 동일 변수의 OR 연산은 자기 자신
    A · A = A: 동일 변수의 AND 연산은 자기 자신
  • A x A바 는 0이다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 함수 e-at의 z 변환으로 옳은 것은?

(정답률: 67%)
  • 지수함수 $e^{-at}$를 $z$ 변환하면 무한 등비급수의 합 공식에 의해 다음과 같은 결과가 도출됩니다.
    $$H(z) = \sum_{n=0}^{\infty} e^{-anT} z^{-n} = \frac{1}{1 - e^{-aT} z^{-1}} = \frac{z}{z - e^{-aT}}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 4단자 회로망에서 4단자 정수가 A, B, C, D일 때, 영상 임피던스 은?

(정답률: 63%)
  • 4단자 정수 $A, B, C, D$를 이용한 영상 임피던스의 비는 각 단자의 영상 임피던스 식을 대입하여 정리하면 $A/D$가 됩니다.
    영상 임피던스 $Z_{01} = \sqrt{\frac{AB}{CD}}$, $Z_{02} = \sqrt{\frac{DB}{CA}}$이므로 이를 나누면 다음과 같습니다.
    $$\frac{Z_{01}}{Z_{02}} = \sqrt{\frac{AB}{CD} \times \frac{CA}{DB}} = \sqrt{\frac{A^2}{D^2}} = \frac{A}{D}$$
  • Z01 = 루트 AB/CD
    Z02 = 루트 DB/CA

    Z01/Z02 = 루트 AB/CD x 루트DB/CA = A/D
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. RL 직렬회로에서 R=20Ω, L=40mH일 때, 이 회로의 시정수(sec)는?

  1. 2 × 103
  2. 2 × 10-3
(정답률: 69%)
  • RL 직렬회로의 시정수는 회로의 응답 속도를 결정하는 상수로, 인덕턴스를 저항으로 나눈 값으로 정의합니다.
    ① [기본 공식] $\tau = \frac{L}{R}$
    ② [숫자 대입] $\tau = \frac{40 \times 10^{-3}}{20}$
    ③ [최종 결과] $\tau = 2 \times 10^{-3}$
  • 시정수 = L/R = 40 x 10-3승 / 20

    = 2x 10-3승
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 비정현파 전류가 i(t) = 56sinωt + 20sin2ωt + 30sin(3ωt+ 30°) + 40sin(4ωt + 60°)로 표현될 때, 왜형률은 약 얼마인가?

  1. 1.0
  2. 0.96
  3. 0.55
  4. 0.11
(정답률: 63%)
  • 왜형률은 기본파 성분에 대한 고조파 성분 실효값의 합의 비율로 계산합니다.
    $$\text{왜형률} = \frac{\sqrt{\sum V_n^2}}{V_1}$$
    $$\text{왜형률} = \frac{\sqrt{20^2 + 30^2 + 40^2}}{56}$$
    $$\text{왜형률} = 0.96$$
  • 왜형률 = 고/기 = 전고조파 실효값/기본파 실효값

    루트 (20/루트2)제곱+(30/루트2)제곱+(40/루트2)제곱 / 56/루트2

    = 0.96
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 대칭 6상 성형(star)결선에서 선간전압 크기와 상전압 크기의 관계로 옳은 것은? (단, Vl : 선간전압 크기, Vp : 상전압 크기)

(정답률: 55%)
  • 대칭 $n$상 성형결선에서 선간전압과 상전압의 관계는 $V_l = 2 \sin(\frac{\pi}{n})V_p$ 입니다.
    6상 결선의 경우, 상 간 각도가 $60^{\circ}$이므로 벡터도 상에서 정삼각형이 형성되어 선간전압의 크기와 상전압의 크기가 동일해집니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 3상 불평형 전압 Va, Vb, Vc가 주어진다면, 정상분 전압은? (단, a = ej2π/3 = 1∠120° 이다.)

  1. Va + a2Vb + aVc
  2. Va + aVb + a2Vc
  3. (Va + a2Vb + aVc)
  4. (Va + aVb + a2Vc)
(정답률: 70%)
  • 3상 불평형 전압에서 정상분 전압은 각 상의 전압에 벡터 연산자 $a$를 이용하여 다음과 같이 정의합니다.
    정상분 전압은 $(V_a + aV_b + a^2V_c)$ 입니다.

    오답 노트
    영상분: $\frac{1}{3}(V_a + V_b + V_c)$
    역상분: $\frac{1}{3}(V_a + a^2V_b + aV_c)$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 송전선로가 무손실 선로일 때, L=96mH 이고 C=0.6μF 이면 특성임피던스(Ω)는?

  1. 100
  2. 200
  3. 400
  4. 600
(정답률: 75%)
  • 무손실 선로의 특성임피던스는 인덕턴스와 커패시턴스의 비율에 루트를 씌워 계산합니다.
    $$Z_0 = \sqrt{\frac{L}{C}}$$
    $$Z_0 = \sqrt{\frac{96 \times 10^{-3}}{0.6 \times 10^{-6}}}$$
    $$Z_0 = 400$$
  • 특성임피던스 Z0 = 루트 L/C

    루트 96x10-3승 / 0.6 x 10-6승 = 400
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 커페시터와 인덕터에서 물리적으로 급격히 변화할 수 없는 것은?

  1. 커페시터와 인덕터에서 모두 전압
  2. 커페시터와 인덕터에서 모두 전류
  3. 커페시터에서 전류, 인덕터에서 전압
  4. 커페시터에서 전압, 인덕터에서 전류
(정답률: 62%)
  • 커패시터의 전류는 전압의 시간 변화율에 비례하고, 인덕터의 전압은 전류의 시간 변화율에 비례합니다.
    따라서 에너지 저장 특성상 커패시터의 전압과 인덕터의 전류는 물리적으로 급격하게 변화할 수 없습니다.
  • 커패시터 : 전압이 급격히 변화할수 없다
    인덕턴스 : 전류가 급격히 변화할수 없다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 2전력계법을 이용한 평형 3상회로의 전력이 각각 500W 및 300W로 측정되었을 때, 부하의 역률은 약 몇 % 인가?

  1. 70.7
  2. 87.7
  3. 89.2
  4. 91.8
(정답률: 52%)
  • 2전력계법에서 유효전력은 두 전력계 측정값의 합이며, 피상전력은 두 측정값을 이용한 벡터 합으로 계산하여 역률을 구할 수 있습니다.
    ① [기본 공식] $\text{cos}\theta = \frac{P_1 + P_2}{2\sqrt{P_1^2 + P_2^2 - P_1 P_2}}$
    ② [숫자 대입] $\text{cos}\theta = \frac{500 + 300}{2\sqrt{500^2 + 300^2 - 500 \times 300}}$
    ③ [최종 결과] $\text{cos}\theta = 91.8\%$
  • 역률 cos = P/Pa
    500+300 / 2 루트 500제곱+300제곱 - 500x 300 = 0.9177 = 91.8
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 인덕턴스가 0.1H인 코일에 실효값 100V, 60Hz, 위상 30도인 전압을 가했을 때 흐르는 전류의 실효값 크기는 약 몇 A 인가?

  1. 43.7
  2. 37.7
  3. 5.46
  4. 2.65
(정답률: 52%)
  • 코일의 유도성 리액턴스를 먼저 구한 후, 옴의 법칙을 이용하여 전류의 실효값을 계산합니다.
    ① [기본 공식] $X_L = 2\pi fL, \quad I = \frac{V}{X_L}$
    ② [숫자 대입] $X_L = 2 \times 3.14 \times 60 \times 0.1, \quad I = \frac{100}{37.7}$
    ③ [최종 결과] $I = 2.65$
  • 유도성 리액턴스 XL = 2파이fL
    전류 I = V/X
    100 / 2π x 60 x 0.1 =2.65
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. f(t) = δ(t – T)의 라플라스변환 F(s)는?

  1. eTs
  2. e-Ts
(정답률: 47%)
  • 단위 임펄스 함수 $\delta(t - T)$의 라플라스 변환은 시간 이동 정리에 의해 지수 함수 형태로 나타납니다.
    $$\mathcal{L}\{\delta(t - T)\} = e^{-Ts}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전기설비기술기준 및 판단기준

81. 고압 가공전선로의 지지물로 철탑을 사용한 경우 최대경간은 몇 m 이하이어야 하는가?

  1. 300
  2. 400
  3. 500
  4. 600
(정답률: 61%)
  • 고압 가공전선로의 지지물 종류에 따른 최대경간 기준을 묻는 문제입니다. 철탑을 사용한 경우의 최대경간은 $600\text{m}$이하로 규정되어 있습니다.

    오답 노트
    목주 및 A종: $150\text{m}$이하
    B종: $250\text{m}$이하
  • 고압 가공전선로의 경간
    철탑은 600m이하
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 폭발성 또는 연소성의 가스가 침입할 우려가 있는 것에 시설하는 지중함으로서 그 크기가 몇 m3 이상의 것은 통풍장치 기타 가스를 방산시키기 위한 적당한 장치를 시설하여야 하는가?

  1. 0.9
  2. 1.0
  3. 1.5
  4. 2.0
(정답률: 76%)
  • 폭발성 또는 연소성 가스가 침입할 우려가 있는 지중함의 경우, 가스 방산을 위한 통풍장치를 설치해야 하는 기준 크기는 $1.0\text{m}^3$이상입니다.
  • 폭발성 또는 연소성의 가스가 침입할 우려가 있는 것에 시설하는 지중함으로서 그 크기가 1m^3 이상인 것에는 통풍장치 기타 가스를 발산시키기 위한 적당한 장치를 시설해야함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 사용전압 35000V인 기계기구를 옥외에 시설하는 개폐소의 구내에 취급자 이외의 자가 들어가지 않도록 울타리를 설치할 때 울타리와 특고압의 충전부분이 접근하는 경우에는 울타리의 높이와 울타리로부터 충전부분까지의 거리의 합은 최소 몇 m 이상이어야 하는가?

  1. 4
  2. 5
  3. 6
  4. 7
(정답률: 52%)
  • 특고압 충전부분과 울타리 사이의 안전거리 기준에 관한 문제입니다. 사용전압이 $35\text{kV}$이하인 경우, 울타리의 높이와 충전부분까지의 거리의 합은 최소 $5\text{m}$이상이어야 합니다.
  • 발전소 등의 울타리.담 등의 시설
    35kV 이하 5m
    35kV 초과 160kV 이하 6m
    160kV 초과 6m+단수x0.12
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 다음의 ⓐ, ⓑ에 들어갈 내용으로 옳은 것은?

  1. ⓐ 1.1, ⓑ 1
  2. ⓐ 1.2, ⓑ 1
  3. ⓐ 1.25, ⓑ 2
  4. ⓐ 1.3, ⓑ 2
(정답률: 70%)
  • 고압전로에 사용하는 비포장 퓨즈의 특성에 대한 문제입니다. 비포장 퓨즈는 정격전류의 $1.25$배의 전류에 견뎌야 하며, $2$배의 전류가 흐를 때 $2$분 안에 용단되어야 합니다.
    따라서 $\text{ⓐ} = 1.25$, $\text{ⓑ} = 2$ 입니다.
  • 고압전로에 사용하는 비포장 퓨즈는 정격전류의 1.25배의 전류에 견디고 또한 2배의 전류에 2분 안에 용단될것
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 지중 전선로를 직접 매설식에 의하여 시설하는 경우에는 매설 깊이를 차량 기타 중량물의 압력을 받을 우려가 있는 장소에서는 몇 cm 이상으로 하면 되는가?(2021년 변경된 KEC 규정 적용됨)

  1. 40
  2. 60
  3. 100
  4. 120
(정답률: 77%)
  • KEC 규정에 따라 지중 전선로를 직접 매설식으로 시설할 때, 차량이나 기타 중량물의 압력을 받을 우려가 있는 장소의 매설 깊이는 $1\text{m}$이상으로 해야 합니다. 이를 $\text{cm}$ 단위로 환산하면 $100\text{cm}$가 됩니다.
  • 차량 기타 중량물의 압력을 받을 우려가 있는 장소 1m이상
    기타 장소 : 0.6m 이상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 저압 가공전선이 건조물의 상부 조영재 옆쪽으로 접근하는 경우 저압 가공전선과 건조물의 조영재 사이의 이격거리는 몇 m 이상이어야 하는가? (단, 전선에 사람이 쉽게 접촉할 우려가 없도록 시설한 경우와 전선이 고압 절연전선, 특고압 절연전선 또는 케이블인 경우는 제외한다.)

  1. 0.6
  2. 0.8
  3. 1.2
  4. 2.0
(정답률: 51%)
  • 저압 가공전선이 건조물의 상부 조영재 옆쪽으로 접근하는 경우, 절연전선이나 케이블이 아니고 사람이 쉽게 접촉할 우려가 있는 일반적인 상황에서의 이격거리는 $1.2\text{m}$이상이어야 합니다.
  • 위쪽 접근 : 저,고압 : 2[m] (절,케 1[m])
    옆쪽 접근 : 저,고압 : 1.2[m]
  • 가공전선과 건조물의 접근
    상부조용재 옆/아래 저압 1.2m , 고압 1.2m, 특고압 3m
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 변압기의 고압측 전로와의 혼촉에 의하여 저압측 전로의 대지전압이 150V를 넘는 경우에 2초 이내에 고압전로를 자동 차단하는 장치가 되어 있는 6600/220V 배전선로에 있어서 1선 지락 전류가 2A이면 제2종 접지저항 값의 최대는 몇 Ω 인가?

  1. 50
  2. 75
  3. 150
  4. 300
(정답률: 48%)
  • 제2종 접지저항은 고압 전로와의 혼촉 시 저압측 대지전압이 $150\text{V}$를 초과하는 경우, 2초 이내에 전로를 자동 차단하는 조건에서 다음과 같이 계산합니다.
    ① [기본 공식] $R = \frac{300}{I}$
    ② [숫자 대입] $R = \frac{300}{2}$
    ③ [최종 결과] $R = 150$
  • 변압기 중성점 접지
    1초 초과 2초 이내에 고압,특고압 전로를 자동 차단하는 장치 설치 시 300/Ia 이하

    R = 300/Ia = 300/2 = 150
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 저압 옥내간선은 특별한 경우를 제외하고 다음 중 어느 것에 의하여 그 굵기가 결정되는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 전기방식
  2. 허용전류
  3. 수전방식
  4. 계약전력
(정답률: 79%)
  • 저압 옥내간선의 굵기 결정 기준에 관한 문제입니다. 전선은 각 부분마다 공급되는 전기사용 기계기구의 정격전류 합계 이상인 허용전류가 있는 것으로 선정해야 하므로, 굵기는 허용전류에 의해 결정됩니다.
  • 회로의 설계전류
    보호장치의 정격전류
    케이블의 허용전류
    보호장치가 규약시간 이내에 유효하게 동작하는 것을 보장하는 전류
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 휴대용 또는 이동용의 전력보안 통신용 전화설비를 시설하는 곳은 특고압 가공전선로 및 선로길이가 몇 km 이상의 고압 가공전선로인가?(관련 규정 개정전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 2
  2. 5
  3. 10
  4. 15
(정답률: 74%)
  • 전력보안 통신용 전화설비의 시설 기준에 관한 문제입니다. 휴대용 또는 이동용 전화설비는 선로 길이가 $5\text{km}$이상인 고압 가공전선로에 시설해야 합니다.
  • KEC 개정으로 문제 삭제필요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 폭연성 분진 또는 화약류의 분말이 존재하는 곳의 저압 옥내배선은 어느 공사에 의하는가?

  1. 금속관 공사
  2. 애자사용 공사
  3. 합성수지관 공사
  4. 캡타이어 케이블 공사
(정답률: 74%)
  • 폭연성 분진이나 화약류의 분말이 존재하는 위험한 장소에서는 전기 스파크로 인한 폭발을 방지하기 위해 반드시 금속관 공사 또는 케이블 공사를 적용해야 합니다.
  • 폭연성 분진 위험 장소
    금속관 공사 또는 케이블 공사에 의할 것
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 강체방식에 의하여 시설하는 직류식 전기 철도용 전차 선로는 전차선의 높이가 지표상 몇 m 이상인가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 3
  2. 4
  3. 5
  4. 7
(정답률: 77%)
  • 강체방식에 의해 시설하는 직류식 전기 철도용 전차선의 높이는 지표상 $5\text{m}$이상이어야 합니다.

    오답 노트
    일반 방식: $4.8\text{m}$
    전용부지: $4.4\text{m}$
    강색차선: $4.0\text{m}$
    교량: $3.5\text{m}$
    광산 및 갱도: $1.8\text{m}$
  • KEC 개정으로 문제 삭제필요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 저압 옥내전로의 인입구에 가까운 곳으로서 쉽게 개폐할 수 있는 곳에 개폐기를 시설하여야 한다. 그러나 사용전압이 400V미만인 옥내전로로서 다른 옥내전로에 접속하는 길이가 몇 m 이하인 경우는 개폐기를 생략할 수 있는가? (단, 정격전류가 15A 이하인 과전류 차단기 또는 정격전류가 15A를 초과하고 20A 이하인 배선용 차단기로 보호되고 있는 것에 한한다.)

  1. 15
  2. 20
  3. 25
  4. 30
(정답률: 51%)
  • 사용전압이 $400\text{V}$ 미만인 옥내전로로서, 정격전류 $15\text{A}$이하의 과전류 차단기 또는 $15\text{A}$ 초과 $20\text{A}$이하의 배선용 차단기로 보호되는 다른 옥내전로에 접속하는 길이가 $15\text{m}$이하인 경우에는 개폐기 시설을 생략할 수 있습니다.
  • 저압 옥내전로 인입구에서의 개폐기의 시설
    사용전압이 400V 이하인 옥내 전로로서 다른 옥내전로에 접속하는 길이 15m이하의 전로에서 전기의 공급을 받는 것은 제 1규정~~
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 지중 전선로는 기설 지중 약전류 전선로에 대하여 다음의 어느 것에 의하여 통신상의 장해를 주지 아니하도록 기설 약전류 전선로로부터 충분히 이격시키는가?

  1. 충전전류 또는 표피작용
  2. 충전전류 또는 유도작용
  3. 누설전류 또는 표피작용
  4. 누설전류 또는 유도작용
(정답률: 76%)
  • 지중 전선로는 기설 지중 약전류 전선로에 대하여 누설전류 또는 유도작용으로 인해 통신상의 장해가 발생하지 않도록 충분한 이격 거리를 확보하여 시설해야 합니다.
  • 지중 약 전류 전선의 유도장해 방지
    누설전류 또는 유도작용에 의하여 통신상의 장해를 주지않도록 한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 특고압 전로에 사용하는 수밀형 케이블에 대한 설명으로 틀린 것은?(관련 규정 개정전 문제로 여기서는 기존 정답인 4번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 사용전압이 25kV 이하일 것
  2. 도체는 경알루미늄선을 소선으로 구성한 원형압축 연선일 것
  3. 내부 반도전층은 절연층과 완전 밀착되는 압출 반도전층으로 두께의 최소값은 0.5 mm 이상일 것
  4. 외부 반도전층은 절연층과 밀착되어야 하고, 또한 절연층과 쉽게 분리되어야 하며, 두께의 최소값은 1mm 이상일 것
(정답률: 68%)
  • 특고압 전로 수밀형 케이블의 외부 반도전층은 절연층과 밀착되고 쉽게 분리되어야 하며, 두께의 최소값은 $0.5\text{mm}$이상이어야 합니다. 따라서 $1\text{mm}$이상이라고 설명한 내용은 틀린 것입니다.
  • KEC 개정으로 문제 삭제필요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 일반주택 및 아파트 각 호실의 현관등은 몇 분 이내에 소등되는 타임스위치를 시설하여야 하는가?

  1. 1분
  2. 3분
  3. 5분
  4. 10분
(정답률: 72%)
  • 일반주택 및 아파트 각 호실의 현관등은 3분 이내에 소등되는 타임스위치를 시설해야 합니다.

    오답 노트
    1분 이내 소등: 호텔 같은 여객시설에 적용됩니다.
  • 일반 주택 및 아파트 3분
    호텔 등 숙박업 1분
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 발전소에서 장치를 시설하여 계측하지 않아도 되는 것은?

  1. 발전기의 회전자 온도
  2. 특고압용 변압기의 온도
  3. 발전기의 전압 및 전류 또는 전력
  4. 주요 변압기의 전압 및 전류 또는 전력
(정답률: 65%)
  • 발전소 계측 장치 시설 대상에는 발전기의 전압, 전류, 전력, 고정자 온도, 베어링 온도 및 주요 변압기의 온도와 전압, 전류, 전력이 포함되지만, 발전기의 회전자 온도는 필수 계측 대상에서 제외됩니다.
  • 계측장치
    발전기의 전압 및 전류 또는 전력
    발전기의 베어링 및 고정자의 온도
    주요 변압기의 전압 및 전류 또는 전력
    특고압용 변압기의 온도
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 백열전등 또는 방전등에 전기를 공급하는 옥내전로의 대지전압은 몇 V 이하이어야 하는가?

  1. 440
  2. 380
  3. 300
  4. 100
(정답률: 81%)
  • 백열전등 또는 방전등에 전기를 공급하는 옥내 전로의 대지전압은 안전을 위해 $300\text{V}$이하로 제한하고 있습니다.
  • 백열전등 또는 방전등에 전기를 공급하는 옥내의 전로의 대지전압은 300V 이하여야함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 66000V 가공전선과 6000V 가공전선을 동일 지지물에 병가하는 경우, 특고압 가공전선으로 사용하는 경동연선의 굵기는 몇 mm2 이상이어야 하는가?(2021년 변경된 KEC 규정 적용)

  1. 22
  2. 38
  3. 50
  4. 100
(정답률: 59%)
  • KEC 규정에 따라 특고압 가공전선은 케이블인 경우를 제외하고 단면적이 $50\text{mm}^{2}$이상인 경동연선 또는 인장강도 $21.67\text{kN}$이상의 연선을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 저압 또는 고압의 가공 전선로와 기설 가공 약전류 전선로가 병행할 때 유도작용에 의한 통신상의 장해가 생기지 않도록 전선과 기설 약전류 전선간의 이격거리는 몇 m 이상이어야 하는가? (단, 전기철도용 급전선로는 제외한다.)

  1. 2
  2. 3
  3. 4
  4. 6
(정답률: 55%)
  • 저압 또는 고압 가공 전선로와 기설 가공 약전류 전선로가 병행할 때, 유도 작용에 의한 통신 장해를 방지하기 위한 최소 이격거리는 $2\text{m}$이상입니다.
  • 통신상에 장해가 생기지 않도록 전선과 기설 약전류 전선간의 이격거리는 2m이상 이어야 한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 가공전선로의 지지물에 하중이 가하여지는 경우에 그 하중을 받는 지지물의 기초 안전율은 특별한 경우를 제외하고 최소 얼마 이상인가?

  1. 1.5
  2. 2
  3. 2.5
  4. 3
(정답률: 63%)
  • 가공전선로 지지물의 기초 안전율은 특별한 경우를 제외하고 기본적으로 2 이상을 유지해야 합니다.
  • 가공전선로의 지지물 기초 안전율 2이상
    이상시 상정하중에 대한 철탑의 기초에 대하여서는 1.33이상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
