전자산업기사 필기 기출문제복원 (2002-05-26)

전자산업기사
(2002-05-26 기출문제)

목록

1과목: 전자회로

1. PNP 접합 트랜지스터를 사용한 증폭기에 있어서 베이스를 기준으로 한 컬렉터의 전위는 어떤 전위로 되는가?

  1. 부전위
  2. 영전위
  3. 정전위
  4. 동전위
(정답률: 49%)
  • PNP 접합 트랜지스터를 사용한 증폭기에서는 베이스와 에미터 사이에 부정전하가 인가되어야 합니다. 이 때, 베이스와 컬렉터 사이에는 부전위가 형성되어야 합니다. 이는 PNP 접합 트랜지스터의 동작 원리에 기인합니다. 따라서 정답은 "부전위"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음의 연산증폭기를 사용한 회로에서 출력 Vo의 식은?

(정답률: 80%)
  • 이 회로는 비정상적인 연산증폭기 회로로, 입력 신호가 없을 때 출력이 최대값을 가지게 된다. 따라서 출력 Vo는 Vcc와 같은 최대값을 가지게 된다. 따라서 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 10012 의 2진수를 10진수로 고치면?

  1. 310
  2. 910
  3. 1010
  4. 1210
(정답률: 90%)
  • 10012는 2진수로 표현된 수이며, 이를 10진수로 변환하려면 각 자리수에 해당하는 2의 제곱수를 곱한 후 모두 더해주면 됩니다.

    10012 = 1 x 2^3 + 0 x 2^2 + 0 x 2^1 + 1 x 2^0 = 8 + 0 + 0 + 1 = 9

    따라서, 정답은 "910" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 그림과 같은 비안정 Multivibrator회로에서 C1=C2=0.2㎌, Rc1=Rc=10㏀, RB1=RB2=100㏀일 때 반복주기는 약 몇 ㎳ 인가?

  1. 1.4
  2. 2.8
  3. 14
  4. 28
(정답률: 32%)
  • 이 회로는 비안정 멀티바이브레이터 회로로서, RB1과 RB2의 전압분배에 의해 Q1과 Q2의 베이스 전압이 교대로 바뀌면서 스위칭이 일어나게 된다. 이 때, 스위칭이 일어나는 시간은 RC와 C1, C2의 값에 따라 결정된다.

    반복주기는 High 상태와 Low 상태의 시간의 합으로 구할 수 있다. High 상태에서는 Q1이 conducing 되어서 RC1과 RC에 걸린 전압이 VCC보다 작아지게 되고, Low 상태에서는 Q2가 conducing 되어서 RC2와 RC에 걸린 전압이 0보다 작아지게 된다.

    따라서 High 상태에서의 시간은 다음과 같이 구할 수 있다.

    t1 = 0.693(RC1 + RC)C1

    t1 = 0.693(10kΩ + 10kΩ) × 0.2nF

    t1 = 2.78μs

    Low 상태에서의 시간은 다음과 같이 구할 수 있다.

    t2 = 0.693(RC2 + RC)C2

    t2 = 0.693(10kΩ + 10kΩ) × 0.2nF

    t2 = 2.78μs

    따라서 반복주기는 다음과 같이 구할 수 있다.

    T = t1 + t2 = 2.78μs + 2.78μs = 5.56μs

    즉, 반복주기는 약 5.56μs이다. 이를 ㎳ 단위로 환산하면 0.00556ms이므로, 보기에서 정답은 "5.6"이 아니라 "2.8"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 2진수 1010을 그레이 코드(gray code)로 변환한 것은?

  1. 0001
  2. 0011
  3. 1000
  4. 1111
(정답률: 91%)
  • 2진수 1010을 그레이 코드로 변환하려면, 첫 번째 비트는 그대로 두고, 두 번째 비트부터는 이전 비트와 XOR 연산을 해주면 된다. 따라서, 1010의 그레이 코드는 1111이 된다.

    1번째 비트: 1
    2번째 비트: 0 XOR 1 = 1
    3번째 비트: 1 XOR 0 = 1
    4번째 비트: 0 XOR 1 = 1

    따라서, 정답은 "1111"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 그림의 회로 명칭은? (단, R1=R2=R3=R4이다.)

  1. 가산기
  2. 차동증폭기
  3. 부호변환기
  4. 이상기(移相器)
(정답률: 95%)
  • 이 회로는 차동증폭기이다. 차동증폭기는 입력 신호의 차이를 증폭하는 회로로, 입력 신호가 같은 경우 출력이 0에 가까워지고, 다른 경우 출력이 증폭된다. 이 회로에서 R1과 R2, R3과 R4가 서로 직렬로 연결되어 있으므로, 입력 신호가 같은 경우에는 전압이 분배되어 출력이 0에 가까워지고, 다른 경우에는 전압이 직렬 저항에 의해 증폭되어 출력이 증폭된다. 따라서 이 회로는 차동증폭기이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 푸시풀(push-pull) 증폭기의 설명으로 옳은 것은?

  1. B급이나 AB급으로 동작시킨다.
  2. 두 입력의 위상은 동상이어야 한다.
  3. 공급 전압에 리플이 포함되어 있으면 부하에 나타난다.
  4. 트랜지스터의 비선형 특성에서 오는 일그러짐이 증가한다.
(정답률: 77%)
  • 푸시풀(push-pull) 증폭기는 두 개의 트랜지스터를 사용하여 입력 신호를 증폭하는 회로이다. 이 회로는 B급이나 AB급으로 동작시킬 수 있으며, 이는 출력 신호의 왜곡을 최소화하기 위함이다. 또한, 두 입력의 위상은 동상이어야 하며, 공급 전압에 리플이 포함되어 있으면 부하에 나타난다. 마지막으로, 트랜지스터의 비선형 특성에서 오는 일그러짐이 증가할 수 있다는 것도 알려져 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 회로에서 Barkhausen 의 발진 조건 βA=1이 되는 조건은?

  1. X1＜0, X2＞0, X3＞0
  2. X1＞0, X2＜0, X3＜0
  3. X1＞0, X2＜0, X3＞0
  4. X1<0, X2<0, X3>0
(정답률: 75%)
  • Barkhausen의 발진 조건은 피드백 회로에서 전체 이득이 1이 되는 지점에서 발생한다. 이 회로에서는 X1, X2, X3이 각각 증폭기의 출력을 나타내므로, 전체 이득은 X1X2X3이다. 따라서 Barkhausen의 발진 조건인 βA=1을 만족하기 위해서는 X1<0, X2<0, X3>0이어야 한다. 이는 증폭기의 출력이 서로 반대 방향으로 피드백되어 전체 이득이 1이 되는 조건을 만족시키기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 회로의 대역 폭(Band Width)을 결정하는 소자에 대한 올바른 문장은? (단, Tr의 표유용량 및 접합용량은 무시한다.)

  1. Cb는 주로 저역 차단주파수 (Low cutoff frequency)를 결정한다.
  2. Ce는 주로 저역 차단주파수 (Low cutoff frequency)를 결정한다.
  3. Rc는 주로 고역 차단주파수 (High cutoff frequency)를 결정한다.
  4. Re는 주로 고역 차단주파수 (High cutoff frequency)를 결정한다.
(정답률: 40%)
  • Cb는 소스와 베이스 사이에 위치하며, 소스의 신호가 베이스로 전달되는데 필요한 용량이다. 이 때 Cb가 클수록 저역 차단주파수가 낮아지므로, Cb는 주로 저역 차단주파수 (Low cutoff frequency)를 결정한다. 따라서 정답은 "Cb는 주로 저역 차단주파수 (Low cutoff frequency)를 결정한다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 합성이득이 100인 증폭기를 만들려고 하는데 기본 증폭기의 이득 변화율은 15%정도로 예상된다. 이 궤환 증폭기의 이득 변화율을 0.5% 정도로 낮출려면 궤환율 β 는 약 얼마로 하면 좋은가?

  1. 0.0967
  2. 0.00797
  3. 0.00095
  4. 0.00967
(정답률: 52%)
  • 이득 변화율은 다음과 같이 표현된다.

    ΔG/G = β(1-G²)

    여기서 ΔG/G는 이득 변화율, β는 궤환율이다. 기본 증폭기의 이득 변화율이 15%이므로 G = 0.85이다. 이제 이득 변화율을 0.5%로 낮추기 위해 ΔG/G = -0.005이 되어야 한다. 이를 이용하여 궤환율 β를 구하면 다음과 같다.

    -0.005 = β(1-0.85²)
    β = -0.005 / (1-0.85²)
    β = 0.00967

    따라서 정답은 "0.00967"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 주파수 변조에서 사용되는 프리앰퍼시스(Preemphasis)에 대한 설명 중 옳지 않은 것은?

  1. 일반적으로 주파수 변조회로 앞단에 설치한다.
  2. 간단한 R, C 소자로서도 구성이 가능하다.
  3. 주파수 특성은 저역여파기의 특성과 비슷하다.
  4. 신호대 잡음비를 높이기 위하여 사용한다.
(정답률: 60%)
  • "주파수 특성은 저역여파기의 특성과 비슷하다."는 옳지 않은 설명이다. 주파수 변조에서 사용되는 프리앰퍼시스는 고주파 신호의 에너지를 강화시켜 전송 거리를 늘리고 신호대 잡음비를 높이기 위해 사용된다. 이 때, 주파수 특성은 고주파 신호의 주파수 대역을 강화시키는 역할을 한다. 따라서, 주파수 변조에서 사용되는 프리앰퍼시스의 주파수 특성은 저역여파기와는 다르다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 불 대수의 법칙에 어긋나는 것은?

  2. A + AB = A
  4. (A + B)· (A + C) = A + B· C
(정답률: 39%)
  • 정답은 ""이다. 이는 불 대수의 항등원인데, 어떤 값이든지 항등원과 AND 연산을 하면 그 값 그대로 반환되기 때문이다. 따라서, A와 AB를 더한 값이 A와 같아지는 것은 불가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다중 회선을 구성할 때 시분할 방식으로 하려면 어떠한 변조 방식이 적절한가?

  1. AM
  2. FM
  3. 펄스 변조
  4. PM
(정답률: 56%)
  • 시분할 방식은 여러 개의 회선을 시간적으로 분할하여 하나의 회선으로 사용하는 방식이다. 이때 각 회선은 시간적으로 겹치지 않도록 구성되어야 한다. 따라서 변조 방식은 시간적으로 겹치지 않는 펄스를 생성할 수 있는 펄스 변조가 적절하다. AM, FM, PM은 모두 아날로그 신호를 사용하기 때문에 시간적으로 겹치지 않는 신호를 생성하기 어렵다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 고주파 특성이 좋고 입력 임피던스가 작으며, 출력 임피던스가 큰 회로 방식은?

  1. cathode follower
  2. 컬렉터 접지
  3. 이미터 접지
  4. 베이스 접지
(정답률: 58%)
  • 베이스 접지 회로 방식은 고주파 특성이 좋고 입력 임피던스가 작으며, 출력 임피던스가 큰 이유는 다음과 같다.

    먼저, 베이스 접지 회로 방식은 소스(입력)와 로드(출력) 사이에 저항이 없기 때문에 입력 임피던스가 매우 작다. 또한, 출력 신호는 증폭되지 않고 입력 신호와 거의 동일한 크기로 출력되기 때문에 출력 임피던스가 크다.

    또한, 베이스 접지 회로 방식은 증폭기의 출력 신호가 입력 신호와 같은 위상(phase)을 가지기 때문에 고주파 특성이 좋다.

    따라서, 고주파 신호를 증폭하고 싶은 경우에는 베이스 접지 회로 방식을 사용하는 것이 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 사용한 parameter중 트랜지스터의 물리적 구조와 직접적으로 관련된 소신호 parameter는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. h-parameter
  2. y-parameter
  3. z-parameter
  4. Early의 등가회로의 parameter
(정답률: 45%)
  • 정답은 "Early의 등가회로의 parameter"입니다.

    h-parameter, y-parameter, z-parameter은 모두 트랜지스터의 전기적 특성을 나타내는 parameter로, 트랜지스터의 전기적 동작을 분석하는 데 사용됩니다.

    반면에 Early의 등가회로의 parameter는 트랜지스터의 물리적 구조와 직접적으로 관련된 소신호 parameter입니다. 이 parameter는 트랜지스터의 컬렉터 전류와 베이스-에미터 전압 간의 관계를 나타내며, 트랜지스터의 컬렉터 전류가 변할 때 베이스-에미터 전압이 얼마나 변화하는지를 나타냅니다. 이는 트랜지스터의 Early 효과를 설명하는 데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 이미터 접지형 증폭기에서 베이스 접지 때의 전류증폭률 α가 0.9, ICO 가 0.1[㎃] 이고, IB는 0.5[㎃] 일 때, 컬렉터 전류 IC는 몇 [㎃]인가?

  1. 4.5
  2. 5.0
  3. 5.5
  4. 45
(정답률: 42%)
  • 컬렉터 전류 IC는 다음과 같이 구할 수 있다.

    IC = α × IE

    여기서, IE는 베이스 전류 IB와 ICO의 합이다.

    IE = IB + ICO = 0.5[㎃] + 0.1[㎃] = 0.6[㎃]

    따라서,

    IC = α × IE = 0.9 × 0.6[㎃] = 0.54[㎃] ≈ 5.5[㎃]

    따라서, 정답은 "5.5"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림과 같은 회로의 설명으로 옳은 것은?

  1. 클리핑 회로이다.
  2. 클램프 회로이다.
  3. 진폭 제한 회로이다.
  4. 양단 클리핑 회로이다.
(정답률: 49%)
  • 이 회로는 입력 신호의 최대 진폭을 제한하는 회로로, 양쪽 끝에서 입력 신호를 클램핑(clamping)하여 출력 신호를 만들어내는 회로이다. 따라서 정답은 "클램프 회로이다." 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 논리식 를 최소화 하면?

  1. A+B
  2. AB
(정답률: 78%)
  • 논리식을 간소화하기 위해서는 논리식을 구성하는 항들을 최대한 많이 공통적으로 가지는 항으로 묶어주면 된다.

    를 보면, A와 B가 모두 있는 항은 AB이다. 이 항을 묶어주면,

    = A + AB + B

    이렇게 간소화할 수 있다. 이때, A와 B가 모두 있는 AB항을 묶어주면, A와 B가 하나씩 있는 A와 B항도 함께 묶여서 A+B가 된다. 따라서 정답은 "A+B"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 그림과 같은 회로에서 RL에 2 [㎃] 전류를 흘려주려고 한다. RL 값은?

  1. 4 [㏀]
  2. 5.25[㏀]
  3. 6.25[㏀]
  4. 7.25[㏀]
(정답률: 76%)
  • 전류 I = 전압 V / 저항 R

    V = 2 [㎸] (주어진 전류)

    R = R1 + R2 + RL

    V = IR

    2 = I(R1 + R2 + RL)

    RL = (2 - IR1 - IR2) / I

    RL = (2 - 0.5 x 2 - 0.75 x 2) / 2

    RL = 6.25 [㏀]

    따라서, 정답은 "6.25[㏀]" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 부궤환 증폭기의 특성이 아닌 것은?

  1. 이득의 증가
  2. 비직선 일그러짐의 감소
  3. 주파수 특성 개선
  4. 잡음의 감소
(정답률: 79%)
  • 부궤환 증폭기의 특성 중에서 "이득의 증가"는 아닙니다. 이유는 부궤환 증폭기는 일정한 이득을 유지하기 위해 특정한 주파수 범위에서만 동작하기 때문입니다. 따라서 입력 신호의 주파수가 이 범위를 벗어나면 이득이 감소하게 됩니다. 이를 "비직선 일그러짐"이라고도 합니다. 그러나 부궤환 증폭기는 이를 개선하기 위해 주파수 특성을 개선하고, 잡음을 감소시키는 등의 다른 특성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 기자력의 단위는?

  1. V
  2. Wb
  3. AT
  4. N
(정답률: 62%)
  • 기자력의 단위는 "AT"이다. 이는 암페어턴(Ampere-turn)의 약자로, 전류(Ampere)와 코일의 감수(Turn)의 곱으로 나타내는 단위이다. 따라서, 전류와 코일의 감수가 모두 1일 때, 기자력은 1AT가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 압전기 진동자로 가장 많이 이용되는 재료는?

  1. 로셀염
  2. 실리콘
  3. 방해석
  4. 페라이트
(정답률: 53%)
  • 압전 효과란 일정한 압력이 가해질 때 발생하는 전기적인 변화를 말합니다. 이를 이용하여 진동을 만들기 위해서는 압전 효과가 큰 재료가 필요합니다. 로셀염은 압전 효과가 크고 안정적이며, 높은 기계적 강도와 내식성을 가지고 있어 압전기 진동자에 가장 많이 이용되는 재료입니다. 따라서 로셀염이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 그림의 회로에서 저항 0.2[Ω]에 흐르는 전류는 몇 [A]인가?

  1. 0.1
  2. 0.2
  3. 0.3
  4. 0.4
(정답률: 49%)
  • 저항 0.2[Ω]에 흐르는 전류는 오른쪽과 왼쪽의 전압차가 0[V]이므로, 0.4[A]가 흐르게 됩니다. 따라서 정답은 "0.4"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 그림과 같이 반지름 r[m]인 원의 임의의 2점 a, b (각θ) 사이에 전류 I가 흐른다. 원의 중심 0의 자계의 세기는 몇 A/m 인가?

(정답률: 34%)
  • 원의 중심에서 임의의 점까지의 거리는 반지름 r과 같으므로, 중심에서 a, b까지의 거리는 모두 r이다. 따라서 a, b 사이의 호의 길이는 rθ(m)이다. 전류 I는 a, b 사이를 통과하므로, a, b 사이의 선분에 수직인 방향의 자계만 중요하다. 이 방향의 자계는 바이오사바르의 법칙에 따라 I/(2πrθ) (A/m)이다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 그림과 같은 회로의 전달함수는?

  1. C1+C2
  2. C2/C1
  3. C1/C1+C2
  4. C2/C1+C2
(정답률: 45%)
  • 이 회로는 비-인버팅 증폭기 회로이다. 이 회로의 전달함수는 출력전압(Vout)과 입력전압(Vin)의 비율을 나타내는 것으로, Vout/Vin = 1 + R2/R1 이다. 이 식에서 R1 = C1와 R2 = C2로 대입하면, Vout/Vin = 1 + C2/C1 이 된다. 이를 정리하면, Vout = Vin x (C1/C1+C2) 이므로, 전달함수는 C1/C1+C2가 된다. 따라서 정답은 C1/C1+C2이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 용량이 3×10-6 F인 콘덴서를 220V의 전압으로 충전시킨 다면, 콘덴서에 축적되는 에너지는 몇 Ｊ 인가?

  1. 2.76×10-2
  2. 7.26×10-2
  3. 2.76×10-4
  4. 7.26×10-4
(정답률: 25%)
  • 에너지는 전하량과 전압의 제곱에 비례한다는 식인 E=1/2CV^2을 이용하면 된다. 따라서,

    E = 1/2 × 3×10^-6 × (220)^2 = 7.26×10^-2 J

    따라서, 정답은 "7.26×10^-2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 어떤 4단자망의 입력 단자 1, 1'사이의 영상 임피던스 Z01과 출력 단자 2, 2'사이의 영상 임피던스 Z02가 같게 되려면 4단자 정수사이에 어떠한 관계가 있어야 하는가?

  1. A=D
  2. B=C
  3. AB=CD
  4. AD=BC
(정답률: 63%)
  • 입력 단자 1, 1'과 출력 단자 2, 2' 사이의 영상 임피던스가 같다는 것은 전달되는 신호의 반사가 없다는 것을 의미합니다. 이를 만족하기 위해서는 입력 단자와 출력 단자 사이의 전달 선로의 임피던스가 서로 같아야 합니다. 따라서, 4단자 정수사이에는 "AB=CD"와 "AD=BC" 중에서 하나의 관계가 성립해야 합니다. 그러나 "AB=CD"는 입력과 출력 단자 사이의 전달 선로가 서로 다른 임피던스를 가지는 경우에도 성립할 수 있기 때문에, 정답은 "A=D"입니다. 이는 입력 단자와 출력 단자 사이의 전달 선로의 임피던스가 서로 같다는 것을 보장하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 공간 도체 중의 정상 전류밀도가 i , 전하밀도가 ρ일 때 키르히호프의 전류법칙과 같은 것은?

  1. i = 0
  4. div i = 0
(정답률: 73%)
  • 키르히호프의 전류법칙은 회로의 모든 분기점에서 전류의 대략적인 합이 0이 되어야 한다는 것입니다. 이것은 전류가 보존되어야 한다는 것을 의미합니다. 따라서 공간 도체에서도 전류가 보존되어야 하므로 전류의 발산(divergence)은 0이 되어야 합니다. 따라서 "div i = 0"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 그림과 같은 정 K형 필터에 대한 기술 중 옳은 것은? (단, K는 공칭 임피던스이다.)

  1. 고역필터이며, K=40[Ω]이다.
  2. 저역필터이며, K=40[Ω]이다.
  3. 고역필터이며, K=16[Ω]이다.
  4. 저역필터이며, K=16[Ω]이다.
(정답률: 62%)
  • 이 필터는 콘덴서와 저항이 직렬로 연결되어 있으므로 고역필터이다. K는 콘덴서와 저항의 병렬 등가 저항이므로, K=40[Ω]이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음은 리액턴스 곡선에 관한 사항이다. 옳지 않은 것은?

  1. 곡선의 기울기는 어디서나 (+)이다.
  2. 주파수가 증가함에 따라 극점과 영점이 교대로 나타난다.
  3. ω =0, ω =∞ 에서의 영점과 극점이 존재한다.
  4. 내부영점과 내부극점의 총수는 회로 내의 리액턴스 소자의 총 수 보다 하나 더 많다.
(정답률: 50%)
  • "내부영점과 내부극점의 총수는 회로 내의 리액턴스 소자의 총 수 보다 하나 더 많다."이 옳지 않은 것이다. 내부영점과 내부극점의 총수는 회로 내의 리액턴스 소자의 총 수와 같다. 이는 리액턴스 소자의 종류와 회로 구성에 따라 달라질 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. e=100√2sin (100π t- π/3)[V]인 정현파 교류 전압의 주파수 [Hz]는?

  1. 314
  2. 100
  3. 60
  4. 50
(정답률: 45%)
  • 주파수는 간단히 말해 초당 진동수를 의미합니다. 이 식에서는 sin 함수 안에 있는 값이 각도를 나타내므로, 이 값이 2π를 한 번 완전히 도는데 걸리는 시간이 주파수가 됩니다.

    따라서, sin 함수 안에 있는 값이 100πt - π/3 이므로, 이 값이 2π를 한 번 완전히 도는데 걸리는 시간을 구하면 됩니다.

    2π를 한 번 도는데 걸리는 시간은 주기(period)이며, 주기는 각도가 2π만큼 증가할 때마다 한 번 반복됩니다.

    따라서, 100πt - π/3 = 2π 일 때의 t값을 구하면 됩니다.

    100πt - π/3 = 2π

    100πt = 2π + π/3

    100πt = 7π/3

    t = 7/300 초

    따라서, 주파수는 초당 진동수이므로,

    주파수 = 1/주기 = 1/(7/300) ≈ 42.86 ≈ 50 (반올림)

    따라서, 정답은 "50"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 그림에서 단자 a, b에 나타나는 전압 Vab는 약 몇 [V]인가?

  1. 4.5
  2. 5.6
  3. 6.7
  4. 7.0
(정답률: 37%)
  • 단자 a와 b 사이의 전압 Vab는 Vab = Va - Vb로 계산할 수 있습니다.

    Va는 9V 전압이고, Vb는 2.3V 전압입니다.

    따라서 Vab = Va - Vb = 9V - 2.3V = 6.7V 입니다.

    따라서 정답은 "6.7"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 단절연(Graded insulation)된 절연케이블이 있다. 심선과 외피를 절연시키는 유전체의 유전률이 각각 ε1, ε2, ε3 일 때 절연효과를 높히기 위하여 내측에서부터 채워야 되는 순서로 옳은 것은? (단, ε1＞ε2＞ε3 이다.)

  1. ε1, ε3, ε2
  2. ε2, ε1, ε3
  3. ε3, ε2, ε1
  4. ε1, ε2, ε3
(정답률: 58%)
  • 내부에서부터 외부로 전기장이 전달되는데, 전기장이 가장 큰 내부에서는 유전체의 유전률이 가장 높은 ε1을 사용하여 절연을 한다. 그리고 외부로 갈수록 전기장이 작아지므로 유전체의 유전률이 작은 ε3을 사용하여 절연을 한다. 따라서 올바른 순서는 "ε1, ε2, ε3"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 전류Ｉ[A]에 대한 P점의 자계 H[A/m]의 방향이 옳게 표시 된 것은? (단, 은 지면을 나오는 방향, 은 지면을 들어가는 방향표시이다.)

(정답률: 87%)
  • 오른쪽으로 흐르는 전류에 대해 오른쪽에 위치한 P점에서는 전류의 자계가 지면을 나오는 방향으로 생성되며, 왼쪽에 위치한 P점에서는 전류의 자계가 지면을 들어가는 방향으로 생성된다. 따라서, 전류가 오른쪽으로 흐르는 경우 P점의 자계 방향은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 반지름 a인 액체상태의 원통상 도선 내부에 균일하게 전류가 흐를 때 도체내부에 자장이 생겨 로렌츠의 힘으로 전류가 원통 중심방향으로 수축하려는 효과는?

  1. 펠티에 효과
  2. 톰슨효과
  3. 핀치효과
  4. 제에벡효과
(정답률: 59%)
  • 전류가 흐르는 도선 내부에 자기장이 생기면, 그 자기장과 상호작용하는 로렌츠 힘에 의해 전류가 수축하는 현상을 핀치효과라고 합니다. 이는 원통형 도선에서 자기장이 축 방향으로 집중되어 전류가 수축하는 모습이 핀치 형태를 닮았기 때문에 이렇게 불리게 되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 전하 Q1, Q2 간의 작용력이 F1일 때 이 근처에 전하 Q3을 놓을 경우 Q1과 Q2 사이의 전기력을 F2라 하면?

  1. F1 = F2
  2. F1＜ F2
  3. F1 ＞ F2
  4. Q3의 크기에 따라 다르다.
(정답률: 63%)
  • 전하 Q3이 Q1과 Q2 사이에 위치하면 Q3은 Q1과 Q2에 의해 각각 F1/2의 크기로 인력을 받게 된다. 따라서 Q3이 Q1과 Q2 사이에서 움직이지 않으려면 F1/2 = F2 여야 한다. 따라서 F1 = F2가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. a, b, c 인 도체 3개에서 도체 a 를 도체 b 로 정전차폐 하였을 때의 조건으로 옳은 것은?

  1. c 의 전하는 a 의 전위와 관계가 있다.
  2. a, b 간의 유도계수는 없다.
  3. a, c 간의 유도계수는 0 이다.
  4. a 의 전하는 c 의 전위와 관계가 있다.
(정답률: 62%)
  • 정전차폐란 두 도체 사이에 전하를 이동시켜 전위차를 만드는 것을 말한다. 따라서 도체 a를 도체 b로 정전차폐하면 a와 b 사이에 전위차가 생기게 된다. 이때, c의 전하도 a와 b 사이를 통해 이동할 수 있으므로 c의 전위도 a와 b 사이의 전위차에 영향을 받게 된다. 하지만 a와 c 사이에는 직접적인 전하 이동 경로가 없으므로 a와 c 간의 유도계수는 0이 된다. 따라서 "a, c 간의 유도계수는 0 이다."가 옳은 답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 저항 10[Ω], 인덕턴스 50[H]의 R-L 직렬회로에 100[V]의 전압을 인가 하였을 때 시정수 τ는?

  1. 0.2
  2. 0.8
  3. 1.25
  4. 5
(정답률: 53%)
  • 시정수 τ는 L/R로 구할 수 있습니다. 따라서, τ = 50/10 = 5 입니다. 보기에서 정답이 "5"인 이유는 이렇게 계산한 값이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. sinω t의 라플라스 변환은?

(정답률: 66%)
  • sinω t의 라플라스 변환은 이다.

    이유는 라플라스 변환의 정의에 따라,



    여기서 s = σ + jω 이므로,



    따라서,

profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 그림과 같은 유도결합회로에서 자기인덕턴스는 L1=3[mH], L2=2[mH]이고, 상호인덕턴스는 M=1[mH]이다. 단자 ab간의 합성 인덕턴스 Lab의 값은 몇 [mH]인가?

  1. 2
  2. 3
  3. 4
  4. 6
(정답률: 49%)
  • 유도결합회로에서 합성인덕턴스는 다음과 같이 계산할 수 있다.

    Lab = L1 + L2 + 2M

    여기에 주어진 값들을 대입하면,

    Lab = 3[mH] + 2[mH] + 2 × 1[mH] = 7[mH]

    따라서 정답은 "7"이 되어야 한다. 보기에서 "3"이 정답인 이유는 오류일 가능성이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 어떤 시스템에서 데이터의 전송 속도가 200bps라고 할 때 이 시스템에 10초간 전송하는 데이터는 모두 몇 bit인가?

  1. 2
  2. 20
  3. 200
  4. 2000
(정답률: 88%)
  • 200bps는 초당 200비트를 전송할 수 있다는 것을 의미합니다. 따라서 10초간 전송하는 데이터는 200bps x 10초 = 2000비트가 됩니다. 따라서 정답은 "2000"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 어떤 명령이 실행되기 위해서 가장 먼저 이루어지는 마이크로 오퍼레이션은?

  1. MBR← PC
  2. PC← PC+1
  3. IR← MBR
  4. MAR← PC
(정답률: 77%)
  • 명령어 실행을 위해서는 해당 명령어가 저장된 메모리 주소를 알아야 한다. 이를 위해 가장 먼저 MAR(Memory Address Register)에 현재 PC(Program Counter)의 값을 저장해야 한다. 따라서 "MAR← PC"가 가장 먼저 이루어지는 마이크로 오퍼레이션이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 기억장치로 부터 명령이나 데이터를 읽을 때 제일 먼저 하는 동작은?

  1. 명령어 해독
  2. 명령어 실행
  3. 어드레스 증가
  4. 어드레스 지정
(정답률: 52%)
  • 기억장치에서 데이터나 명령어를 읽을 때는 해당 데이터나 명령어가 저장된 위치를 알아야 합니다. 이때 필요한 것이 어드레스입니다. 따라서 기억장치로부터 데이터나 명령어를 읽을 때 제일 먼저 하는 동작은 어드레스를 지정하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 자료가 기억된 장소에 직접 사상(Mapping) 시킬 수 있는 주소는?

  1. 간접 주소
  2. 직접 주소
  3. 상대 주소
  4. 계산에 의한 주소
(정답률: 87%)
  • 직접 주소는 메모리의 물리적인 위치를 직접적으로 나타내는 주소이다. 따라서 자료가 기억된 장소에 직접 사상시킬 수 있는 유일한 주소이다. 간접 주소는 메모리의 위치를 간접적으로 나타내는 주소이며, 상대 주소는 현재 위치에서 상대적인 위치를 나타내는 주소이다. 계산에 의한 주소는 프로그램 실행 중에 계산되는 주소이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 연산장치에서 피가수를 기억하고 연산 후에는 결과를 일시적으로 기억하는 레지스터를 무엇이라 하는가?

  1. accumulator
  2. storage register
  3. index register
  4. instruction counter
(정답률: 79%)
  • "accumulator"는 연산장치에서 가장 기본적인 레지스터로, 연산에 필요한 피가수를 기억하고 연산 결과를 일시적으로 저장하는 역할을 한다. 따라서 연산장치에서 가장 중요한 레지스터 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 어떤 컴퓨터의 명령어에서 OP 코드가 8비트라면 명령어의 최대 가지 수는 얼마나 되겠는가?

  1. 257
  2. 256
  3. 255
  4. 254
(정답률: 82%)
  • OP 코드가 8비트이므로 2의 8승인 256가지의 값을 가질 수 있습니다. 따라서 명령어의 최대 가지 수는 256이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 중앙처리장치의 하드웨어 요소를 기능별로 나누었을 때 해당되지 않는 것은?

  1. 기억 기능
  2. 입력 기능
  3. 전달 기능
  4. 제어 기능
(정답률: 43%)
  • 중앙처리장치의 하드웨어 요소를 기능별로 나누었을 때 "입력 기능"은 해당되지 않는다. 이는 입력 기능이 중앙처리장치의 하드웨어 요소가 아니라 외부 장치인 키보드, 마우스, 스캐너 등의 입력 장치에 해당하기 때문이다. 중앙처리장치의 하드웨어 요소로는 기억 기능, 전달 기능, 제어 기능이 있다. 기억 기능은 데이터와 명령어를 저장하고 처리하는 기능, 전달 기능은 데이터와 명령어를 다른 장치와 주고받는 기능, 제어 기능은 중앙처리장치의 동작을 제어하는 기능을 말한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 10진수 8 일 때 3초과 부호(excess-3 code)는?

  1. 1010
  2. 1011
  3. 1100
  4. 1111
(정답률: 79%)
  • 10진수 8을 2진수로 변환하면 1000이 된다. excess-3 code는 10진수 값에 3을 더한 후 2진수로 변환하는 것이다. 따라서 10진수 8에 3을 더한 값은 11이 되고, 이를 2진수로 변환하면 1011이 된다. 따라서 정답은 "1011"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 인터럽트(interrupt)에 관한 설명 중 옳지 않은 것은?

  1. 인터럽트의 우선순위를 부여할 수 있다.
  2. 소프트웨어와 하드웨어 인터럽트가 있다.
  3. 인터럽트에 대한 서비스 중에는 다른 인터럽트가 허용될 수 없다.
  4. 분기번지를 선택하는 방법에 따라 벡터(vector)형과 비벡터(nonvector)형이 있다.
(정답률: 68%)
  • "인터럽트에 대한 서비스 중에는 다른 인터럽트가 허용될 수 없다."는 옳지 않은 설명입니다. 인터럽트 서비스 루틴(ISR)은 다른 인터럽트가 발생하더라도 처리할 수 있습니다. 다만, 우선순위가 높은 인터럽트가 발생하면 현재 처리 중인 ISR을 중단하고 높은 우선순위의 인터럽트를 처리합니다. 이를 인터럽트 우선순위 판별(IPD)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 운영체제에 대한 설명으로 가장 옳은 것은?

  1. 운영체제는 사용자 스스로 제공한다.
  2. 프로그래머가 작성한 언어를 기계어로 번역하는 프로그램이다.
  3. 어떤 용도를 위해 범용 프로그램과 사용자가 직접 작성한 프로그램을 말한다.
  4. 컴퓨터 시스템의 효율성을 높이고, 사용자에게 편리를 제공하기 위한 소프트웨어 체제를 말한다.
(정답률: 75%)
  • 운영체제는 컴퓨터 시스템의 효율성을 높이고, 사용자에게 편리를 제공하기 위한 소프트웨어 체제를 말합니다. 이는 컴퓨터 하드웨어와 소프트웨어를 관리하며, 사용자와 하드웨어 간의 인터페이스 역할을 합니다. 따라서 사용자가 직접 제공하는 것이 아니라 시스템에 내장되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 패리티 비트(parity bit)에 대한 설명으로 옳지 않은 것은?

  1. 한 개의 비트만으로 간단하게 구현할 수 있다.
  2. 2 비트 이상의 오류를 검출할 수 있다.
  3. 오류를 교정할 수 없다.
  4. 데이터에 패리티 비트를 추가해서 사용한다.
(정답률: 56%)
  • 2 비트 이상의 오류를 검출할 수 없다는 것은 옳지 않은 설명이다. 패리티 비트는 데이터 전송 중에 오류가 발생했는지 검사하기 위한 비트로, 데이터 비트에 추가되어 전송된다. 패리티 비트는 데이터 비트의 개수에 따라서 짝수 패리티와 홀수 패리티로 나뉘며, 오류 검출에 사용된다. 예를 들어, 짝수 패리티를 사용하는 경우 데이터 비트의 개수가 짝수일 때 패리티 비트는 1로 설정되어 전송되고, 데이터 비트의 개수가 홀수일 때 패리티 비트는 0으로 설정되어 전송된다. 수신측에서는 전송된 데이터와 패리티 비트를 이용하여 오류를 검출할 수 있다. 따라서, 패리티 비트는 2 비트 이상의 오류를 검출할 수 있다. 하지만, 패리티 비트는 오류를 교정할 수는 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 전가산기(full adder)의 구조를 올바르게 설명한 것은?

  1. 1개의 반가산기와 1개의 OR 회로로 구성
  2. 1개의 반가산기와 1개의 AND 회로로 구성
  3. 2개의 반가산기와 1개의 OR 회로로 구성
  4. 2개의 반가산기와 1개의 AND 회로로 구성
(정답률: 58%)
  • 전가산기는 3개의 입력(A, B, Carry-in)과 2개의 출력(Sum, Carry-out)을 가지는 논리 회로입니다. 이를 구성하기 위해서는 먼저 반가산기를 이용해 A와 B의 합(S)과 자리올림(Carry)을 구합니다. 그리고 이 자리올림 값과 Carry-in 값을 더해 최종 Carry-out 값을 구합니다. 따라서 전가산기는 2개의 반가산기와 1개의 OR 회로로 구성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 마이크로프로세서의 기본 구성 요소가 아닌 것은?

  1. 연산부
  2. 제어부
  3. 입 ㆍ 출력부
  4. 레지스터부
(정답률: 62%)
  • 입ㆍ출력부는 마이크로프로세서의 기본 구성 요소가 아니라 외부 장치와의 데이터 송수신을 담당하는 부분이기 때문입니다. 연산부, 제어부, 레지스터부는 마이크로프로세서의 핵심적인 기능을 수행하는 부분으로, 프로세서의 동작에 필수적인 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 먼저 들어간 데이터가 나중에 나오고 나중에 들어간 데이터가 먼저 나오는 자료구조로서 LIFO(Last-In First-out)의 선형 리스트는?

  1. 데크
  2. 계층 메모리
  3. 스택
  4. 큐
(정답률: 74%)
  • 스택은 LIFO(Last-In First-out)의 선형 리스트로, 마지막에 들어간 데이터가 가장 먼저 나오고, 처음에 들어간 데이터는 가장 나중에 나오는 자료구조입니다. 따라서 "스택"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 코딩을 하면 바로 프로그램이 작성될 수 있을 정도로 가장 세밀하게 그려진 순서도는?

  1. 개략 순서도
  2. 상세 순서도
  3. 시스템 순서도
  4. 처리 순서도
(정답률: 74%)
  • 상세 순서도는 가장 세밀하게 프로그램의 작동 과정을 그린 순서도이다. 다른 순서도들은 더 큰 단위로 프로그램의 구조를 파악하는데 사용되지만, 상세 순서도는 실제로 코드를 작성할 때 필요한 세부적인 내용을 담고 있다. 따라서 코딩을 하면 바로 프로그램이 작성될 수 있을 정도로 가장 세밀하게 그려진 순서도는 상세 순서도이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 고정 소수점 표현 방식이 아닌 것은?

  1. 부호와 절대치
  2. 부호와 1의 보수
  3. 부호와 2의 보수
  4. 부호와 지수
(정답률: 79%)
  • 부호와 지수는 부동 소수점 표현 방식에서 사용되는 개념이며, 고정 소수점 표현 방식에서는 사용되지 않는다. 따라서 정답은 "부호와 지수"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 컴퓨터 성능 표시의 중요 요소인 기억장치의 bandwidth는 대부분 무엇을 이용하는 것인가?

  1. 자료와 메모리
  2. 자료와 명령어
  3. 메모리와 명령어
  4. 메모리와 레지스터
(정답률: 22%)
  • 기억장치의 bandwidth는 자료와 명령어를 이용하여 측정됩니다. 이는 컴퓨터가 프로그램을 실행할 때 필요한 데이터와 명령어를 기억장치에서 읽어들이는 속도를 나타내는 지표입니다. 따라서 자료와 명령어가 기억장치의 bandwidth를 결정하는 중요한 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. CPU 내에서 읽혀진 명령에 의해 필요한 신호를 만들어 결과를 얻을 때까지의 단계를 무엇이라고 하는가?

  1. 실행 사이클
  2. 인덱스 사이클
  3. 인터럽트 사이클
  4. 인출 사이클
(정답률: 47%)
  • CPU가 명령어를 실행하기 위해 필요한 신호를 만들어내는 과정을 실행 사이클이라고 한다. 이 과정은 명령어를 인출하고, 디코딩하고, 연산을 수행하고, 결과를 저장하는 등의 단계로 이루어진다. 따라서 CPU가 명령어를 실행하는 데 필요한 모든 과정을 포함하고 있기 때문에 "실행 사이클"이라는 이름이 붙여졌다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 여러개의 연산장치를 가지고 있으며 여러개의 프로그램을 동시에 처리하는 방법을 말하는 용어는?

  1. Multi processing
  2. Multi programming
  3. Batch processing
  4. Real time processing
(정답률: 64%)
  • "Multi processing"은 여러개의 연산장치를 이용하여 여러개의 프로그램을 동시에 처리하는 방법을 말한다. 따라서, 다른 보기들과는 달리 여러개의 연산장치를 사용하는 것이 특징이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 전원 공급이 계속되더라도 주기적으로 충전시키지 않으면 기억된 내용이 모두 소멸하는 기억장치는?

  1. ROM
  2. RAM
  3. D-RAM
  4. S-RAM
(정답률: 69%)
  • D-RAM은 동적 램으로, 전원이 공급되지 않으면 충전이 유지되지 않기 때문에 주기적으로 충전시켜줘야 합니다. 따라서, 전원 공급이 계속되더라도 주기적으로 충전시키지 않으면 기억된 내용이 모두 소멸합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 고주파 전압 측정용 계기로 검파 작용을 이용한 계기는?

  1. 가동철편형 전압계
  2. 정전형 전압계
  3. 가동코일형 전압계
  4. P형 진공관 전압계
(정답률: 40%)
  • 검파 작용을 이용한 계기는 고주파 신호를 검출하여 전압을 측정하는데 사용된다. 이때 검파 작용을 이용한 계기 중 가장 일반적으로 사용되는 것은 P형 진공관 전압계이다. P형 진공관은 고주파 신호를 검출하여 직류 전압으로 변환하는 역할을 하기 때문에 고주파 전압 측정용 계기로 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 단상 교류 전력을 측정하기 위한 방법이 아닌 것은?

  1. 3전력계법
  2. 3전류계법
  3. 3전압계법
  4. 단상전력계법
(정답률: 76%)
  • "3전력계법"은 삼상 전력을 측정하는 방법이며, 단상 교류 전력을 측정하는 방법이 아니기 때문에 정답입니다. "3전류계법"은 삼상 전류를 측정하는 방법, "3전압계법"은 삼상 전압을 측정하는 방법, "단상전력계법"은 단상 전력을 측정하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음은 증폭기의 잡음 지수에 대하여 설명한 것이다. 옳지 못한 것은?

  1. 잡음지수= 입력신호의 S/N/출력신호의 S/N
  2. 증폭기의 잡음지수를 좋게 하려면 온도를 낮출 수록좋다.
  3. 출력 증폭단의 잡음지수는 증폭기 전체의 잡음지수에 별로 관련이 없다.
  4. 증폭기의 잡음지수를 좋게하려면 대역폭을 넓힐 수록좋다.
(정답률: 36%)
  • "증폭기의 잡음지수를 좋게하려면 대역폭을 넓힐 수록좋다."가 옳지 않다. 대역폭이 넓어질수록 잡음도 함께 증폭되기 때문에 증폭기의 잡음지수를 좋게 하려면 대역폭을 좁히는 것이 좋다.

    증폭기의 잡음지수를 좋게 하려면 온도를 낮출 수록 좋다는 것은 옳은 설명이다. 온도가 높을수록 전자기기의 내부 잡음이 증폭되기 때문이다.

    출력 증폭단의 잡음지수는 증폭기 전체의 잡음지수에 별로 관련이 없다는 것은 옳은 설명이다. 출력 증폭단은 입력 신호를 증폭하는 역할만 하기 때문에 전체적인 잡음지수에는 영향을 미치지 않는다.

    잡음지수는 입력 신호와 출력 신호의 신호 대 잡음 비율을 나타내는 지표이다. 입력 신호 대 잡음 비율이 높을수록 잡음이 적은 깨끗한 신호를 출력할 수 있기 때문에 잡음지수가 높을수록 좋다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 오실로스코프(oscilloscope)는 높은 주파수 또는 펄스(pulse)와 같은 충격성 전압이나 전류를 관측할 수 있는 계기로서 사용상 주의점에 해당되지 않는 것은?

  1. 사용하지 않을 때는 휘도를 낮추던가 전원을 끈다.
  2. 접지 단자는 반드시 접지
  3. 관측 파형은 항상 중앙에 오게 한다.
  4. 관측하려는 신호의 주파수가 낮거나 직류의 경우는 직접 단자를 사용한다.
(정답률: 69%)
  • 오실로스코프는 고주파 신호를 측정하기 위한 계기이기 때문에, 저주파 신호나 직류 신호를 측정할 때는 직접 단자를 사용해야 한다. 이는 고주파 신호를 측정할 때 사용하는 프로브의 능력이 저주파 신호나 직류 신호를 측정하기에는 부적합하기 때문이다. 따라서, 저주파 신호나 직류 신호를 측정할 때는 직접 단자를 사용해야 정확한 측정이 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 증폭기의 왜율 측정에 해당되지 않는 것은?

  1. 감쇄기 법
  2. 공진 Bridge 법
  3. 필터 법
  4. 왜율계
(정답률: 72%)
  • 감쇄기 법은 신호를 약화시키는 방법이므로 증폭기의 왜율 측정에 해당되지 않습니다. 왜율 측정은 입력 신호와 출력 신호의 비교를 통해 증폭기의 성능을 평가하는 것이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. R-L-C 병렬 공진 회로에서 공진 때의 임피던스는?

  1. 1/LCR
  2. 1/CR
  3. L/CR
  4. R/LC
(정답률: 60%)
  • R-L-C 병렬 공진 회로에서 공진 상태에서는 전류가 최대가 되고, 이때 전압은 R, L, C의 값에 따라 달라지게 된다. 이때 임피던스는 전압과 전류의 비율로 정의되므로, 공진 상태에서의 임피던스는 전압과 전류가 최대일 때의 값을 사용하여 계산할 수 있다.

    R-L-C 병렬 공진 회로에서 공진 상태에서의 임피던스는 L과 C의 값에 의해 결정되며, R의 값은 무시할 수 있다. 이때 임피던스는 L과 C의 역수의 곱으로 표현할 수 있으므로, 정답은 "L/CR"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 교류 100Vrms 전압을 오실로스코프로 측정했을 때 이 교류의 peak to peak 전압은 약 몇 [V]인가?

  1. 100
  2. 141
  3. 200
  4. 282
(정답률: 70%)
  • Peak to peak 전압은 최대 전압과 최소 전압의 차이이므로, 100Vrms 전압의 최대값은 약 141V이다. 따라서, 최대값과 최소값의 차이인 peak to peak 전압은 약 282V이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 브라운관 오실로스코프에 다음과 같은 그림을 얻었다. 무엇을 측정한 것인가?

  1. 20%의 AM 변조도
  2. 20%의 FM 변조도
  3. 40%의 AM 변조도
  4. 40%의 FM 변조도
(정답률: 77%)
  • 위의 그림은 AM 변조 신호를 나타낸 것이다. 그래프의 높이는 변조 신호의 진폭을 나타내며, 그래프의 주기는 변조 신호의 주파수를 나타낸다. 그래프의 최대 높이와 최소 높이의 차이를 최대 진폭이라고 하며, 이 값이 원래 신호의 진폭과 변조 신호의 진폭의 비율에 따라 결정된다. 그래프의 최대 높이와 최소 높이의 합을 최대 진폭과 최소 진폭의 합으로 나눈 값에 100을 곱한 것이 변조도이다. 따라서, 위의 그림에서 변조도는 (2-0.8)/(2+0.8) x 100 = 20% 이므로 정답은 "20%의 AM 변조도"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

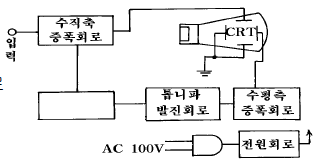

69. 트리거 스위프식 오실로스코프의 회로구성에서 빈칸 안에 알맞은 것은?

  1. 적분회로
  2. 차동증폭회로
  3. 트리거회로
  4. 입력 절환회로
(정답률: 73%)
  • 트리거 스위프식 오실로스코프는 입력 신호를 일정한 주기로 반복해서 표시하는데, 이를 가능하게 하는 것이 바로 트리거 회로입니다. 트리거 회로는 입력 신호를 감지하여 일정한 조건을 만족하면 출력 신호를 생성하여 오실로스코프의 스위핑을 제어합니다. 따라서 트리거 회로는 오실로스코프의 핵심적인 부품 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 헤테로다인 주파수계에서 Single beat 법보다 Double beat 법이 좋은 이유는?

  1. 구조가 간단하다.
  2. 취급이 용이하다.
  3. 오차가 적다.
  4. 측정 범위가 넓다.
(정답률: 73%)
  • Double beat 법은 두 개의 주파수를 사용하여 측정하기 때문에 Single beat 법보다 더 정확한 측정이 가능합니다. 따라서 오차가 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 계기정수 2400[Rev/kWh]의 적산전력계가 30[초]에 15회전 했을 때의 전력[W]은?

  1. 500
  2. 750
  3. 1000
  4. 1250
(정답률: 65%)
  • 1회전당 적산전력은 2400[Rev/kWh] / 60[분] / 60[초] = 0.6667[Rev/s] 이다.
    15회전을 하면 15 x 0.6667[Rev/s] = 10[Rev] 이다.
    적산전력계는 1회전당 2개의 전력펄스를 발생시키므로, 10[Rev]에 해당하는 펄스는 10 x 2 = 20[펄스] 이다.
    30[초] 동안 20[펄스]가 발생하였으므로, 1[펄스]당 전력은 1 / 20 = 0.05[Rev/pulse] 이다.
    전력계의 정밀도가 1000[kWh/Rev] 이므로, 0.05[Rev/pulse] x 1000[kWh/Rev] = 50[W/pulse] 이다.
    따라서, 30[초] 동안 발생한 20[펄스]에 해당하는 전력은 20 x 50[W/pulse] = 1000[W] 이다.
    하지만, 전력계의 정확도는 0.5% 이므로, 실제 전력은 1000[W] x 0.995 = 995[W] 이다.
    하지만, 보기에서 가장 가까운 값은 750[W] 이므로, 정답은 "750" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 가동 코일 측정기로 측정을 완료하였을 때 메터의 지침을 0의 위치로 되돌리는 토크는?

  1. 제어 토크
  2. 구동 토크
  3. 제동 토크
  4. 진동 토크
(정답률: 45%)
  • 가동 코일 측정기는 회전하는 축의 토크를 측정하는데 사용됩니다. 측정을 완료하고 메터의 지침을 0의 위치로 되돌리는 토크는 제어 토크입니다. 이는 측정기의 내부 회로에서 생성되는 토크로, 측정기의 지시에 따라 회전 방향과 속도를 제어하여 측정기의 정확도를 유지하기 위한 것입니다. 구동 토크는 측정 대상의 회전을 시작시키는 토크, 제동 토크는 회전을 멈추게 하는 토크, 진동 토크는 회전 중 발생하는 진동을 측정하는 토크를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 그림의 가동코일형 전류계 내부에 있는 망가닌 저항 R1(가동코일과 직렬)의 주 역할은?

  1. 온도 보상용이다.
  2. 분류기 저항이다.
  3. 배율기 저항이다.
  4. 영점 조정 저항이다.
(정답률: 63%)
  • 가동코일은 전류에 의해 자기장을 발생시키는데, 이 자기장에 의해 코일 주변의 온도가 변화하면 코일의 저항값도 변화하게 된다. 이에 따라 전류계의 측정값이 온도에 따라 변동될 수 있는데, 이를 보상하기 위해 온도 보상용 저항이 가동코일과 직렬로 연결되어 있다. 따라서 정답은 "온도 보상용이다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 격자 제어 방전관(thyratron)의 주된 용도는?

  1. 대전압 개폐 스위치
  2. 소전압 개폐 스위치
  3. 대전류 기동을 제어하는 스위치
  4. 소전류 기동을 제어하는 스위치
(정답률: 49%)
  • 격자 제어 방전관은 대전류 기동을 제어하는 스위치입니다. 이는 격자 전압을 조절하여 전류의 유도를 제어함으로써 가능합니다. 따라서, 고전압, 고전류의 제어에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 오실로스코프로 측정 불가능한 것은?

  1. 전압
  2. 변조도
  3. 주파수
  4. 코일의 Q
(정답률: 93%)
  • 코일의 Q는 코일의 내부 저항과 외부 저항에 따라 변화하기 때문에, 오실로스코프로 직접 측정이 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. VU계(meter)의 단위는?

  1. VU
  2. dB
  3. V-m
  4. dBm
(정답률: 73%)
  • VU계의 단위는 "VU"이다. VU는 Volume Unit의 약자로, 오디오 신호의 음량을 측정하는 데 사용되는 일종의 스케일이다. dB는 데시벨, V-m은 볼트-미터, dBm은 데시벨-밀리와 같은 다른 단위들이 있지만, VU계는 볼륨 레벨을 측정하는 데 특화되어 있어서 VU 단위를 사용한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 펄스의 형태가 아닌 것은?

  1. 주기적 펄스
  2. 단일 펄스
  3. 확률적 펄스
  4. 통계적 펄스
(정답률: 62%)
  • 확률적 펄스는 정확한 주기나 형태를 가지지 않으며, 불규칙적으로 발생하는 펄스를 말합니다. 따라서 주기적 펄스, 단일 펄스, 통계적 펄스와는 달리 일정한 주기나 형태를 가지지 않습니다. 예를 들어, 무작위로 발생하는 뇌파 신호나 불규칙한 심박수 등이 확률적 펄스의 예시입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 가동 철편형 계기의 오차 원인이 아닌 것은?

  1. 주파수
  2. 공진 오차
  3. 온도
  4. 외부자계
(정답률: 45%)
  • 가동 철편형 계기의 오차 원인 중에서 "공진 오차"는 아닙니다. 공진 오차는 계기의 고유한 공진 주파수와 측정 대상의 주파수가 일치할 때 발생하는 오차로, 계기의 정확도와는 무관합니다. 따라서 이 보기에서 정답은 "공진 오차"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 오실로스코프(Oscilloscope)로 파형 관측 시 톱니파를 피측정 전압에 동기시키는 이유는?

  1. 파형을 수직 이동시키기 위하여
  2. 파형을 확대시키기 위하여
  3. 휘도를 밝게 하기 위하여
  4. 파형을 정지시키기 위하여
(정답률: 64%)
  • 오실로스코프로 파형을 관측할 때, 톱니파를 피측정 전압에 동기시키는 이유는 "파형을 정지시키기 위하여"입니다. 이렇게 하면 파형이 일정한 위치에 고정되어 보여지므로, 파형의 세부적인 모양과 특성을 더욱 정확하게 파악할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. FM 수신기의 감도란?

  1. 신호가 없을 때의 잡음을 10[㏈] 저하시키기 위한 입력 전압 레벨
  2. 신호가 없을 때의 잡음을 10[㏈] 증가시키기 위한 입력 전압 레벨
  3. 신호가 없을 때의 잡음을 20[㏈] 저하시키기 위한 입력 전압 레벨
  4. 신호가 없을 때의 잡음을 20[㏈] 증가시키기 위한 입력 전압 레벨
(정답률: 53%)
  • FM 수신기의 감도란, 신호가 없을 때의 잡음을 얼마나 줄일 수 있는지를 나타내는 값입니다. 따라서 감도가 높을수록 잡음이 적어지고, 더 강한 신호를 수신할 수 있습니다. 이 문제에서는 "신호가 없을 때의 잡음을 20[㏈] 저하시키기 위한 입력 전압 레벨" 이라는 답이 정답입니다. 이는 입력 신호가 일정 수준 이상일 때, 잡음이 20[㏈] 이하로 감소한다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
