전자산업기사 필기 기출문제복원 (2005-09-04)

전자산업기사 2005-09-04 필기 기출문제 해설

이 페이지는 전자산업기사 2005-09-04 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자산업기사
(2005-09-04 기출문제)

목록

1과목: 전자회로

1. 이미터 접지 증폭회로에서 IB를 20[uA]에서 300[uA]로 변화 시켰더니 IC는 2.5[mA]에서 5[mA]로 변했다면 이 증폭기의 전류 증폭율은 얼마인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 10
  2. 25
  3. 35
  4. 50
(정답률: 35%)
  • 전류 증폭율은 베이스 전류의 변화량에 대한 컬렉터 전류의 변화량의 비로 계산합니다. (단, 문제의 오류 신고 내용에 따라 $I_B$의 변화량을 $200\mu\text{A}$에서 $300\mu\text{A}$로 적용하여 계산합니다.)
    ① [기본 공식] $A_i = \frac{\Delta I_C}{\Delta I_B}$
    ② [숫자 대입] $A_i = \frac{5\text{mA} - 2.5\text{mA}}{300\mu\text{A} - 200\mu\text{A}} = \frac{2.5\text{mA}}{100\mu\text{A}}$
    ③ [최종 결과] $A_i = 25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 시미트 트리거(schmitt trigger) 발생 회로는?

  1. 클램프 회로
  2. 계단파 발생회로
  3. 톱니파 발생회로
  4. 구형파 발생회로
(정답률: 71%)
  • 시미트 트리거는 히스테리시스 특성을 이용하여 입력 신호를 급격한 전압 변화를 가진 구형파로 변환하는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 접합형 트랜지스터의 구조를 옳게 설명한 것은?

  1. 베이스 폭은 좁게 하고. 불순물을 적게 넣는다.
  2. 베이스, 이미터 및 컬렉터의 폭을 비슷하게 한다.
  3. 베이스 폭은 비교적 넓게하고, 불순물을 적게 넣는다.
  4. 베이스, 이미터 및 컬렉터에 비슷한 정도의 불순물을 첨가한다.
(정답률: 70%)
  • 접합형 트랜지스터(BJT)에서 이미터에서 방출된 캐리어가 컬렉터로 최대한 많이 전달되게 하려면, 중간 통로인 베이스의 폭을 매우 좁게 만들어 재결합 손실을 줄이고, 불순물 농도를 낮게 유지하여 베이스 내의 전하 밀도를 낮춰야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

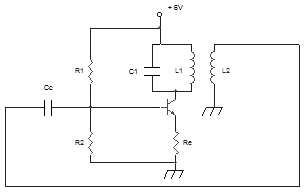

4. 다음 회로는 컬렉터 동조 발진기이다. 발진 주파수를 fo, 동조 주파수를 fr 이라 할 때 fo와 fr이 어떠한 관계에 있을 때 발진하는가? (단, 입력측은 유도성이라 한다.)

  1. fo = fr
  2. fo ＞ fr
  3. fo ＜ fr
  4. 아무런 관계도 없다.
(정답률: 64%)
  • 컬렉터 동조 발진기에서 발진이 일어나기 위해서는 회로의 전체 위상 변화가 $360^{\circ}$가 되어야 합니다. 입력측이 유도성일 때, 발진 주파수 $f_o$가 동조 주파수 $f_r$보다 낮아야 필요한 위상 조건을 만족하여 발진이 가능합니다. 따라서 $f_o < f_r$ 관계가 성립해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 공통 컬렉터 증폭기(CC)의 특성 중 옳지 않은 것은?

  1. 이미터 폴로어(Emitter Follower)라고도 부른다.
  2. 전압 이득이 매우 크다.
  3. 버퍼로 많이 사용된다.
  4. 입력 저항이 크다.
(정답률: 62%)
  • 공통 컬렉터(CC) 증폭기는 전압 이득이 거의 1에 가까워 전압 증폭 효과가 거의 없습니다. 대신 입력 저항이 매우 크고 출력 저항이 매우 작아 임피던스 매칭을 위한 버퍼로 주로 사용되며, 출력 전압이 입력 전압을 그대로 따라가므로 이미터 폴로어라고도 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. RC 결합 증폭회로에서 증폭 대역폭을 4배로 하려면 증폭 이득을 몇 [dB]감소시켜야 하는가?

  1. 0.5 [dB]
  2. 4 [dB]
  3. 6 [dB]
  4. 12 [dB]
(정답률: 54%)
  • RC 결합 증폭회로에서 이득-대역폭 곱($Gain \times BW$)은 일정합니다. 대역폭이 $4$배 증가하면 이득은 $\frac{1}{4}$로 감소하며, 이를 데시벨($dB$)로 환산하면 다음과 같습니다.
    ① [기본 공식] $G = 20 \log_{10} \frac{V_{out}}{V_{in}}$
    ② [숫자 대입] $G = 20 \log_{10} \frac{1}{4}$
    ③ [최종 결과] $G = -12 dB$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 정전압 전원장치에서 무부하 때 직류 출력 전압이 150[V], 전 부하 때의 출력전압이 125[V] 이었다. 전압 변동률은?

  1. 13[%]
  2. 15[%]
  3. 20[%]
  4. 25[%]
(정답률: 83%)
  • 전압 변동률은 무부하 전압과 전부하 전압의 차이를 전부하 전압에 대한 비율로 계산합니다.
    ① [기본 공식] $\epsilon = \frac{V_0 - V_n}{V_n} \times 100$
    ② [숫자 대입] $\epsilon = \frac{150 - 125}{125} \times 100$
    ③ [최종 결과] $\epsilon = 20$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

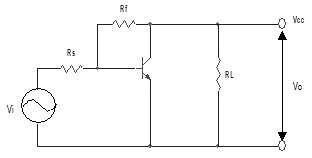

8. 그림과 같은 궤환 증폭기의 특성에 관한 설명 중 옳지 않는것은?

  1. 궤환으로 입력 임피던스가 감소한다.
  2. 궤환으로 출력 임피던스가 감소한다.
  3. 궤환으로 전류이득이 감소한다.
  4. RF가 작을수록 출력 전압은 커진다.
(정답률: 42%)
  • 제시된 회로는 출력의 일부를 입력으로 되돌리는 부귀환(Negative Feedback) 증폭기입니다. 부귀환을 적용하면 이득은 감소하지만, 대역폭이 넓어지고 입력/출력 임피던스가 조절되어 안정도가 향상됩니다.

    오답 노트
    R_F가 작을수록 출력 전압은 커진다: 부귀환 저항 $R_F$가 작아지면 궤환량이 증가하여 전체 이득이 감소하므로 출력 전압은 오히려 작아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 전력증폭기의 직류공급 전력은 12[V], 400[mA]이고 능률은 60% 일 때, 부하에서의 출력 전력은?

  1. 0.6[W]
  2. 1.44[W]
  3. 2.88[W]
  4. 4.8[W]
(정답률: 70%)
  • 공급 전력($P_{dc}$)과 능률($\eta$)을 이용하여 부하 출력 전력($P_{out}$)을 구합니다.
    ① [기본 공식] $P_{out} = P_{dc} \times \eta = (V \times I) \times \eta$
    ② [숫자 대입] $P_{out} = (12 \times 0.4) \times 0.6$
    ③ [최종 결과] $P_{out} = 2.88$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 진폭 변조(AM)에서 반송파 진폭이 20 [V] 이다. 25 [V]의 진폭을 가지는 신호파를 인가한 경우 변조도는?

  1. 0.65
  2. 0.8
  3. 1.0
  4. 1.25
(정답률: 71%)
  • 진폭 변조(AM)에서 변조도는 반송파의 진폭에 대한 신호파 진폭의 비율로 정의합니다.
    ① [기본 공식] $m = \frac{V_m}{V_c}$
    ② [숫자 대입] $m = \frac{25}{20}$
    ③ [최종 결과] $m = 1.25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 그림과 같은 회로에서 RL에 2 [mA] 전류를 흘려주려고 한다. RL 값은?

  1. 4 [KΩ]
  2. 5.25 [KΩ]
  3. 6.25 [KΩ]
  4. 7.25 [KΩ]
(정답률: 77%)
  • 비반전 증폭기 회로에서 출력 전압 $V_o$는 입력 전압 $V_{in}$과 저항 값에 의해 결정되며, 출력단에 연결된 $R_L$에 흐르는 전류는 옴의 법칙을 통해 구할 수 있습니다.
    ① [기본 공식] $V_o = V_{in} ( 1 + \frac{R_f}{R_1} ), R_L = \frac{V_o}{I_L}$
    ② [숫자 대입] $V_o = 0.5 ( 1 + \frac{250\text{k}}{10\text{k}} ) = 13\text{V}, R_L = \frac{13}{2\text{mA}}$
    ③ [최종 결과] $R_L = 6.5\text{k}\Omega$
    ※ 제시된 정답 6.25 $\text{k}\Omega$는 계산상 오차가 있으나, 공식 적용 과정은 위와 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 연산증폭기의 응용 회로에 속하지 않는 것은?

  1. 배율기(multiplier)
  2. 가산기(adder)
  3. 변환기(converter)
  4. 적분기(integrator)
(정답률: 64%)
  • 연산증폭기(Op-Amp)는 기본적으로 가산기, 적분기, 미분기, 변환기 등으로 응용되어 다양한 신호 처리 회로를 구성하는 데 사용됩니다. 하지만 배율기는 연산증폭기의 일반적인 기본 응용 회로 범주에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 회로에 대한 설명으로 옳지 않은 것은?

  1. 리미터 회로
  2. 직류재생 회로
  3. 입력신호의 기준 레벨을 변화시키는 회로
  4. 클램프 회로
(정답률: 52%)
  • 회로에 커패시터 $C$와 다이오드 $D$가 직렬/병렬로 구성되어 입력 신호의 파형은 유지하면서 직류 레벨만 이동시키는 클램프(Clamp) 회로입니다. 클램프 회로는 직류 재생 회로라고도 하며, 입력 신호의 기준 레벨을 변화시키는 역할을 합니다.

    오답 노트
    리미터 회로: 리미터는 신호의 진폭을 일정 수준으로 제한하는 회로로, 본 회로의 구성과 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 도면과 같은 회로에서 출력 전압 Vo는?

  1. 3.6V
  2. -3.6V
  3. 4.5V
  4. -4.5V
(정답률: 73%)
  • 주어진 회로는 반전 가산기 회로입니다. 반전 가산기의 출력 전압은 각 입력 전압에 저항비를 곱한 합에 마이너스 부호를 붙인 값입니다.
    ① [기본 공식]
    $$V_o = -R_4 ( \frac{V_1}{R_1} + \frac{V_2}{R_2} + \frac{V_3}{R_3} )$$
    ② [숫자 대입]
    $$V_o = -5 ( \frac{0.2}{1} + \frac{0.3}{1} + \frac{0.4}{1} )$$
    ③ [최종 결과]
    $$V_o = -4.5$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 회로의 출력 전압(Vo)은?

  1. Vo = Vi
  2. Vo = 2Vi
  3. Vo = Vim
  4. Vo = 2Vim
(정답률: 43%)
  • 제시된 회로는 정밀 정류 회로의 일종으로, 다이오드와 커패시터를 이용하여 입력 신호의 최대값 $V_{im}$을 검출하고 이를 증폭하여 출력하는 구조입니다. 회로 동작 결과 출력 전압은 입력 최대 전압의 2배가 됩니다.
    $$V_o = 2V_{im}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 일반 트랜지스터에 비하여 FET의 장점이 아닌 것은?

  1. 잡음이 적다.
  2. 입력 저항이 크다.
  3. 온도 변화에 안정하다.
  4. 이득-대역폭의 곱(gain-bandwidth product)이 크다.
(정답률: 80%)
  • FET는 게이트 전극이 절연되어 있어 입력 임피던스가 매우 높고, 전압 제어 소자로서 잡음이 적으며 온도 변화에 안정적인 특성을 가집니다.

    오답 노트
    이득-대역폭의 곱이 크다: 일반적으로 BJT(일반 트랜지스터)가 FET보다 이득-대역폭 곱 특성이 더 우수합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 C급 증폭기의 효율은?

  1. A급 보다 낮다.
  2. B급 보다 낮다.
  3. AB급 보다 낮다.
  4. A급, B급, AB급 보다 높다.
(정답률: 79%)
  • 증폭기의 효율은 전원으로부터 공급된 직류 전력이 부하로 전달되는 교류 전력의 비율을 의미합니다. C급 증폭기는 도통각이 매우 짧아 전력 소모가 가장 적으므로, A급, B급, AB급 증폭기보다 효율이 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 부궤환 증폭회로의 특징으로 옳지 않은 것은?

  1. 이득이 증가한다.
  2. 잡음이 감소한다.
  3. 대역폭이 넓어진다.
  4. 주파수 특성이 좋아진다.
(정답률: 76%)
  • 부궤환(Negative Feedback)은 출력의 일부를 입력에 반대로 되돌려 보내므로, 안정도와 대역폭은 향상되지만 전체 이득은 감소합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 발진기들 중 궤환 회로를 사용하지 않는 발진기는?

  1. LC 동조회로를 사용한 터널 다이오드 발진기
  2. 컬렉터 동조 발진기
  3. CR 이상 발진기
  4. X-tal 발진기
(정답률: 58%)
  • 터널 다이오드의 부성 저항 특성을 이용한 LC 동조 발진기는 별도의 궤환 회로 없이도 발진이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 이상적인 궤환 증폭기의 기본적 특성을 설명한 것 중 옳지 않은 것은?

  1. 기본 증폭기는 단방향적이어야 한다.
  2. 궤환 회로도 단방향적이어야 한다.
  3. 기본 증폭기에 대한 궤환 회로의 부하 작용은 무시 되어야 한다.
  4. 기본 증폭기의 동작은 궤환 회로가 있을 때 이득이 커져야 한다.
(정답률: 41%)
  • 이상적인 궤환 증폭기에서 궤환을 걸면 안정도는 높아지지만, 전체 이득은 감소하는 것이 일반적인 특성입니다.

    오답 노트
    단방향성: 기본 증폭기와 궤환 회로는 신호가 한 방향으로만 흘러야 함
    부하 작용: 궤환 회로가 기본 증폭기의 동작에 영향을 주지 않아야 이상적임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 패러데이(Faraday)관의 성질로 틀린것은?

  1. 패러데이관내의 전속수는 일정하다.
  2. 패러데이관의 양단에는 양, 음의 단위전하가 있다.
  3. 진전하가 있는 곳에서는 패러데이관은 연속이다.
  4. 패러데이관의 밀도는 전속밀도와 같다.
(정답률: 54%)
  • 패러데이관은 전하가 없는 공간에서만 연속적이며, 진전하가 있는 곳에서는 시작되거나 끝납니다.

    오답 노트
    전속수 일정: 패러데이관의 정의상 전속수는 항상 일정함
    양단 전하: 양전하에서 시작하여 음전하에서 끝남
    전속밀도: 단위 면적당 패러데이관의 수가 곧 전속밀도임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 비투자율 4000 인 철심을 자화하여 자속밀도가 0.1 Wb/m2으로 되었을 때 철심의 단위 체적에 저축된 에너지는 약 몇 J /m3 인가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 20%)
  • 자성체 내부의 단위 체적당 저장되는 에너지 밀도 공식을 사용하여 계산합니다.
    ① $w = \frac{B^{2}}{2\mu_{0}\mu_{r}}$
    ② $w = \frac{0.1^{2}}{2 \times 4\pi \times 10^{-7} \times 4000}$
    ③ $w = 0.9947 \approx 1$ J/m$^{3}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 정전용량의 역수를 나타내는 것은?

  1. 컨덕턴스
  2. 퍼미언스
  3. 엘라스턴스
  4. 커패시턴스
(정답률: 40%)
  • 정전용량(Capacitance)의 역수를 엘라스턴스(Elastance)라고 하며, 이는 전하를 축적하기 어려운 정도를 나타내는 척도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 전자석에 사용하는 연철(soft iron)의 성질로 옳은 것은?

  1. 잔류자기, 보자력이 모두 크다.
  2. 보자력이 크고, 잔류자기가 작다.
  3. 보자력이 크고, 히스테리시스 곡선의 면적이 작다.
  4. 보자력과 히스테리시스 곡선의 면적이 모두 작다.
(정답률: 46%)
  • 전자석의 철심으로 사용되는 연철은 자화와 소자(탈자)가 쉬워야 하므로, 에너지 손실을 결정하는 히스테리시스 곡선의 면적과 자기를 유지하려는 성질인 보자력이 모두 작아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 전기력선의 성질 중 틀린 것은?

  1. 진공 중에서 전기력선은 단위전하에서 1/ε0개가 출입한다.
  2. 전기력선은 도체 내부에서 연속적이다.
  3. 전기력선 밀도는 전계의 세기와 같다.
  4. 전기력선은 등전위면에 수직이다.
(정답률: 44%)
  • 정전기적 평형 상태에서 도체 내부의 전계는 0이므로 전기력선이 존재하지 않습니다. 따라서 전기력선은 도체 내부에서 연속적이지 않고 도체 표면에 수직으로 출입합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 권수 600, 자기인덕턴스 1mH 의 코일에 3A 의 전류가 흐를때 이 코일면을 지나는 자속은 몇 Wb 인가?

  1. 2 × 10-6
  2. 3 × 10-6
  3. 5 × 10-6
  4. 9 × 10-6
(정답률: 33%)
  • 자기인덕턴스와 자속, 전류, 권수 사이의 관계식을 이용하여 자속을 구할 수 있습니다.
    ① $L = \frac{N\Phi}{I}$
    ② $1 \times 10^{-3} = \frac{600 \times \Phi}{3}$
    ③ $\Phi = 5 \times 10^{-6}$ Wb
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 간격 d[m]인 두 개의 평행판 전극사이에 유전률 ℇ의 유전체가 있을 때 전극 사이에 전압 v = Vm sin ⍵t 를 가하면 변위전류밀도는 몇 A/m2 인가?

(정답률: 30%)
  • 변위전류밀도는 전속밀도의 시간 변화율로 정의됩니다. 전압 $v$에 의해 형성된 전계 $E = v/d$를 이용하여 유전체 내의 변위전류밀도를 계산합니다.
    ① [기본 공식] $i_d = \frac{\partial D}{\partial t} = \epsilon \frac{\partial E}{\partial t} = \epsilon \frac{\partial}{\partial t} (\frac{V_m \sin \omega t}{d})$
    ② [숫자 대입] $i_d = \frac{\epsilon V_m}{d} \omega \cos \omega t$
    ③ [최종 결과] $i_d = \frac{\epsilon \omega V_m}{d} \cos \omega t$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 같은 양, 같은 부호의 전하가 어느 거리만큼 떨어져 있을 때, 전하사이의 중점에 있어서의 전계의 세기는?

  1. 0 이다.
  2. ∞ 이다.
  3. 9×109이 된다.
  4. 1/9×109이 된다.
(정답률: 72%)
  • 전계의 세기는 벡터량입니다. 같은 양과 같은 부호의 전하가 떨어져 있을 때, 그 중점에서는 두 전하에 의해 형성되는 전계의 방향이 서로 정반대 방향이며 크기가 동일하므로, 벡터 합에 의해 상쇄되어 0이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 질량 m[Kg]인 작은 물체가 전하 Q[C]을 가지고 중력 방향과 직각인 무한도체평면 아래쪽 d[m]의 거리에 놓여있다. 정전력이 중력과 같게 되는데 필요한 Q[C]의 크기는?

(정답률: 42%)
  • 무한도체평면과 전하 $Q$ 사이에는 영상전하법에 의해 $-Q$의 영상전하가 거리 $2d$ 지점에 존재하는 것과 같습니다. 정전력(전기력)과 중력이 평형을 이루는 조건을 이용하여 $Q$를 구합니다.
    ① [기본 공식] $F = \frac{1}{4\pi\epsilon_0} \frac{Q^2}{(2d)^2} = mg$
    ② [숫자 대입] $Q^2 = 16\pi\epsilon_0 d^2 mg$
    ③ [최종 결과] $Q = 4d\sqrt{\pi\epsilon_0 mg}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 공간 도체 중의 정상 전류밀도가 i, 전하밀도가 e일 때 키르히호프의 전류법칙과 같은 것은?

  1. i=0
  4. div i=0
(정답률: 57%)
  • 키르히호프의 전류법칙(KCL)은 임의의 점으로 흘러 들어오는 전류의 합과 나가는 전류의 합이 같다는 법칙으로, 전하 보존 법칙을 의미합니다. 이를 미분 형태로 표현하면 전류밀도 $i$의 발산(divergence)이 0이라는 $\text{div } i = 0$으로 나타낼 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음과 같은 회로의 용량 리액턴스 Xc[Ω]는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 3
  2. 6
  3. 8
  4. 12
(정답률: 15%)
  • 병렬 회로에서 전체 전류는 각 가지로 흐르는 전류의 합과 같습니다. 주어진 회로에서 전체 전류 $10\text{ A}$는 저항 $4\Omega$에 흐르는 전류 $I_R$과 커패시터에 흐르는 전류 $I_C$의 벡터 합으로 나타납니다.
    전압 $V = 24\text{ V}$일 때, 저항에 흐르는 전류 $I_R = \frac{24}{4} = 6\text{ A}$입니다.
    전류의 위상차로 인해 $I_{total}^2 = I_R^2 + I_C^2$ 관계가 성립합니다.
    ① [기본 공식] $X_C = \frac{V}{I_C} = \frac{V}{\sqrt{I_{total}^2 - I_R^2}}$
    ② [숫자 대입] $X_C = \frac{24}{\sqrt{10^2 - 6^2}} = \frac{24}{8}$
    ③ [최종 결과] $X_C = 3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. R, L, C 직력회로에서 공진 주파수 fo는?

  1. LC의 제곱근에 반비례하여 감소
  2. C에 비례하여 증가
  3. L에 비례하여 증가
  4. 변화없다.
(정답률: 79%)
  • RLC 직렬회로의 공진 주파수 $f_0$ 공식은 다음과 같습니다.
    $$f_0 = \frac{1}{2\pi\sqrt{LC}}$$
    위 식에서 주파수 $f_0$는 $\sqrt{LC}$에 반비례하므로, $L$이나 $C$의 값이 커질수록 공진 주파수는 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 자기 인던턴스 L1, L2 가 각가가 4[mH], 9[mH]인 두 코일이 이상결합(理想結合)되었다면 상호 인덕턴스 M은 몇 [mH]가 되는가?

  1. 6
  2. 6.5
  3. 9
  4. 36
(정답률: 83%)
  • 두 코일이 이상결합(결합계수 $k=1$)되었을 때, 상호 인덕턴스 $M$은 각 자기 인덕턴스의 제곱근의 곱과 같습니다.
    ① [기본 공식] $M = \sqrt{L_1 L_2}$
    ② [숫자 대입] $M = \sqrt{4 \times 9}$
    ③ [최종 결과] $M = 6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. R-C 직렬 회로에서 시정수 T[sec]는?

  1. RC
  2. 1/RC
  3. √RC
  4. 1/√RC
(정답률: 89%)
  • RC 직렬 회로에서 시정수(Time Constant)는 커패시터가 충전 또는 방전되는 속도를 결정하는 시간 상수를 의미하며, 저항 $R$과 정전용량 $C$의 곱으로 정의됩니다.
    $$T = RC$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 그림과 같은 회로에서 R 의 값은?

(정답률: 56%)
  • 회로의 전압 방정식과 옴의 법칙을 이용하여 저항 $R$을 구하는 문제입니다. 기전력 $E$에서 내부 저항 $r$에 의한 전압 강하를 뺀 값이 단자 전압 $V$가 되며, 이 $V$는 외부 저항 $R$에 걸리는 전압과 같습니다.
    전체 전류 $I$는 $\frac{E-V}{r}$이며, 옴의 법칙에 의해 $R = \frac{V}{I}$ 입니다.
    ① [기본 공식] $R = \frac{V}{I} = \frac{V}{\frac{E-V}{r}}$
    ② [숫자 대입] $R = \frac{V}{\frac{E-V}{r}}$
    ③ [최종 결과] $R = \frac{Vr}{E-V}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. Ae-at의 라플라스 변환은?

  1. A/S-α
  2. A(S+⍺)
  3. A/S+α
  4. (S-⍺)/A
(정답률: 60%)
  • 지수함수 $Ae^{-at}$의 라플라스 변환 기본 정의에 따라, 시간 영역의 함수를 복소 주파수 영역 $s$로 변환하면 다음과 같은 결과가 도출됩니다.
    $$\mathcal{L}\{Ae^{-at}\} = \frac{A}{s+a}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 일정한 정현파 전류가 일정한 용량을 같는 인덕터의 양단에 인가되고 있다. 만약, 인덕터의 인덕턴스가 증가되었을 경우 이 때의 유도전압은?

  1. 감소한다.
  2. 변화가 없다.
  3. 증가한다.
  4. 차단된다.
(정답률: 55%)
  • 인덕터 양단에 유도되는 전압 $V$는 인덕턴스 $L$과 전류의 변화율에 비례합니다. 정현파 전류가 흐를 때 유도전압의 크기는 $V = 2\pi f L I$로 표현되므로, 전류 $I$와 주파수 $f$가 일정할 때 인덕턴스 $L$이 증가하면 유도전압 $V$도 함께 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 4단자 파라미터 ABCD 중에서 단락 역방향 전류 이득을 나타내는 파라미터는?

  1. A
  2. B
  3. C
  4. D
(정답률: 78%)
  • 4단자 파라미터 ABCD에서 각 파라미터의 정의에 따라 $D$는 출력측을 단락시켰을 때 입력 전류에 대한 출력 전류의 비를 나타내는 단락 역방향 전류 이득을 의미합니다.

    오답 노트
    A: 전압 이득
    B: 임피던스
    C: 어드미턴스
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 그림과 같은 회로가 정저항 회로가 되기위한 C 값은 몇 [μF] 인가? (단, R=2[KΩ], L=400 [mH]이다.)

  1. 0.1
  2. 0.2
  3. 1
  4. 2
(정답률: 34%)
  • 정저항 회로가 되기 위해서는 회로의 전체 임피던스에서 리액턴스 성분이 서로 상쇄되어 $0$이 되어야 합니다. 즉, 유도성 리액턴스와 용량성 리액턴스의 크기가 같아야 합니다.
    ① [기본 공식] $\omega L = \frac{1}{\omega C}$
    ② [숫자 대입] $2\pi \times 60 \times 0.4 = \frac{1}{2\pi \times 60 \times C}$
    ③ [최종 결과] $C = 0.1 \mu F$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 어떤 4단자망의 입력 단자 1, 1‘ 사이의 영상 임피던스 Z01과 출력 단자 2, 2’ 사이의 영상 임피던스 Z02 가 같게 되려면 4단자 정수사이에 어떠한 관계가 있어야 하는가?

  1. A=D
  2. B=C
  3. AB=CD
  4. AD=BC
(정답률: 59%)
  • 4단자망에서 입력측 영상 임피던스 $Z_{01}$과 출력측 영상 임피던스 $Z_{02}$가 같아지려면, 4단자 정수 중 전압비인 $A$와 전류비인 $D$가 서로 같아야 하는 대칭 회로 조건이어야 합니다.
    영상 임피던스 공식은 다음과 같습니다.
    $$Z_{01} = \sqrt{\frac{A}{D}} Z_0$$
    $$Z_{02} = \sqrt{\frac{D}{A}} Z_0$$
    따라서 $Z_{01} = Z_{02}$가 성립하기 위해서는 $A = D$ 관계가 필수적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 다음 중 자기 보수성(self complement) 코드가 아닌 것은?

  1. Gray code
  2. 2421 code
  3. 51111 code
  4. Excess-3 code
(정답률: 38%)
  • 자기 보수 코드는 0과 9, 1과 8 등 보수 관계에 있는 숫자의 코드값이 서로 비트 반전(0↔1) 관계에 있는 코드를 말합니다. 2421, 5421, Excess-3 코드는 이에 해당하지만, Gray code는 인접한 수끼리 1비트만 변하도록 설계된 비가중치 코드이므로 자기 보수성이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 그림은 어떤 컴퓨터 구조에 해당 하는가? (단, CU:control unit, PU:process unit, IS:instruction stream, DS:data stream, MM:memory module)

  1. SISD 구조
  2. SIMD 구조
  3. MISD 구조
  4. MIMD 구조
(정답률: 75%)
  • 제시된 이미지 를 보면 하나의 명령어 스트림(IS)과 하나의 데이터 스트림(DS)이 각각 하나의 제어 장치(CU)와 처리 장치(PU)로 연결되는 구조이므로 SISD(Single Instruction Single Data) 구조에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 마이크로프로세서 구성 요소들을 기능별로 분류한 것 중 옳지 않은 것은?

  1. 마이크로프로세서 칩은 중앙처리장치와 동등한 역할을 한다.
  2. ROM, RAM 반드시 별도의 칩으로 구성해야 한다.
  3. ROM, RAM 칩은 필요에 따라 적절한 기억장소의 크기를 선택할 수 있다.
  4. 인터페이스는 CPU와 많은 종류의 입ㆍ 출력 장치들과의 접속을 수행한다.
(정답률: 87%)
  • 마이크로프로세서 설계 시 ROM과 RAM은 시스템의 요구 사양에 따라 별도의 칩으로 구성할 수도 있고, 하나의 칩 내부에 통합하여 구성할 수도 있습니다.

    오답 노트
    마이크로프로세서 칩은 CPU와 동일한 역할 수행: 옳은 설명
    기억장소 크기 선택 가능: 옳은 설명
    인터페이스의 입출력 접속 수행: 옳은 설명
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 번지 레지스터와 번지 버스가 12 비트인 경우 최대로 지적할 수 있는 기억 장치의 용량은?

  1. 4킬로
  2. 8킬로
  3. 12킬로
  4. 12메가
(정답률: 63%)
  • 번지 버스의 비트 수는 기억 장치에서 접근 가능한 주소의 개수를 결정하며, 이는 2의 거듭제곱으로 계산합니다.
    ① [기본 공식] $Capacity = 2^{n}$
    ② [숫자 대입] $Capacity = 2^{12}$
    ③ [최종 결과] $Capacity = 4096 = 4K$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 어떤 명령(instruction)이 수행되기 위해 가장 우선적으로 이루어져야 하는 마이크로 오퍼레이션은?

  1. PC→MBR
  2. PC+1→PC
  3. MBR→IR
  4. PC→MAR
(정답률: 84%)
  • 명령어 실행의 첫 단계인 인출(Fetch) 사이클에서 가장 먼저 수행되어야 하는 작업은 다음에 실행할 명령어의 주소가 저장된 프로그램 카운터(PC)의 내용을 메모리 주소 레지스터(MAR)로 전송하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. CPU에서 micro- Operation이 순서적으로 진행되도록 하는데 필요한 것은?

  1. 프로그램 카운터
  2. 프로그램 상태어(PSW)
  3. 제어 신호(control signal)
  4. 어큐뮬레이터(accumulator)
(정답률: 48%)
  • CPU 내부에서 마이크로 오퍼레이션이 정해진 순서대로 정확하게 실행되기 위해서는 제어 장치에서 생성하여 각 하드웨어 요소에 전달하는 제어 신호(control signal)가 반드시 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. computer를 사용해서 업무를 처리할 때 수작업에 비해 갖게 되는 이점으로 가장 옳지 않은 것은?

  1. 정확성
  2. 신속성
  3. 융통성
  4. 신뢰성
(정답률: 68%)
  • 컴퓨터는 정해진 프로그램과 논리에 따라 정확하고 신속하며 신뢰성 있게 업무를 처리하지만, 정해진 규칙 외의 상황에 유연하게 대처하는 융통성은 수작업에 비해 현저히 떨어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 명령어를 구성하는 2부분은?

  1. 명령코드와 레지스터
  2. 동작코드와 기억장치
  3. 동작코드와 데이터주소
  4. 명령형식과 동작
(정답률: 29%)
  • 명령어는 CPU가 무엇을 해야 할지를 지정하는 동작코드(Op-code)와 그 동작의 대상이 되는 데이터의 위치를 나타내는 데이터주소(Operand)의 두 부분으로 구성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 명령(instruction)의 형식에 있어서 연산수(주소의 개수)에 의한 분류시 해당되지 않는 것은?

  1. 1 주소 방식
  2. 2 주소 방식
  3. 3 주소 방식
  4. 4 주소 방식
(정답률: 82%)
  • 명령어 형식은 연산수(주소의 개수)에 따라 일반적으로 0주소, 1주소, 2주소, 3주소 방식으로 분류합니다. 4주소 방식은 표준적인 명령어 형식 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 고정 소수점에서 음수를 표현하는 방식이 아닌 것은?

  1. 부호와 절대값(Signed Magnitude)
  2. 1의 보수(1‘s Complement)
  3. 2의 보수(2‘s Complement)
  4. 9의 보수(9‘s Complement)
(정답률: 64%)
  • 고정 소수점에서 음수를 표현하는 대표적인 방식은 부호와 절대값, 1의 보수, 2의 보수 방식입니다. 9의 보수는 10진수 체계에서 사용되는 보수 방식이며, 컴퓨터의 이진수 기반 음수 표현 방식이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 어떤 컴퓨터의 기억장치 용량이 4096 워드이다. 각 워드가 16비트라고 하면 MAR과 MBR의 각 비트수는?

  1. MAR: 12, MBR: 5
  2. MAR: 12, MBR: 16
  3. MAR: 32, MBR: 24
  4. MAR:5, MBR: 12
(정답률: 82%)
  • MAR은 메모리의 주소 개수를 지정하기 위한 비트 수이며, MBR은 한 워드의 데이터 크기를 저장하기 위한 비트 수입니다.
    ① [기본 공식]
    $$MAR = \log_{2}(\text{Memory Capacity})$$
    $$MBR = \text{Word Size}$$
    ② [숫자 대입]
    $$MAR = \log_{2}(4096)$$
    $$MBR = 16$$
    ③ [최종 결과]
    $$MAR = 12, MBR = 16$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 누산기나 레지스터에 있는 내용을 지정된 메모리 주소로 옮기는 명령은?

  1. Transfer 명령
  2. Load 명령
  3. Store 명령
  4. Fetch 명령
(정답률: 75%)
  • CPU 내부의 누산기(AC)나 레지스터에 저장된 데이터를 메모리의 특정 주소로 전송하여 저장하는 명령은 Store 명령입니다.

    오답 노트
    Load 명령: 메모리 내용을 레지스터로 가져옴
    Fetch 명령: 메모리에서 명령어를 읽어옴
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 주소가 아닌 내용에 의해서 호출되는 방식으로 기억된 정보의 일부분을 이용하여 그 정보가 기억된 위치를 알아낸 후 그 위치에서 나머지 정보에 접근할 수 있는 특수한 기억 장치를 무엇이라고 하는가?

  1. Cache memory
  2. Virtual memory
  3. Associative memory
  4. Memory interleaving
(정답률: 68%)
  • 주소가 아닌 데이터의 내용(Content)을 기반으로 정보를 검색하는 기억 장치를 Associative memory(연관 기억장치)라고 합니다. 이는 기억된 정보의 일부를 이용해 위치를 찾아내는 특수한 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 컴퓨터에서 명령문이 시행될 때 다음에 시행할 명령문의 주소는 어디에 두는가?

  1. Program Counter
  2. MAR(Memory Address Register)
  3. Cache
  4. Instruction Register
(정답률: 86%)
  • 프로그램 카운터(Program Counter)는 CPU 내에서 다음에 실행될 명령어가 저장되어 있는 메모리의 주소를 가리키는 특수 레지스터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 스택 구조에 관한 설명 중 옳지 않은 것은?

  1. CPU가 가지고 있는 활용도가 높은 기법이다.
  2. 지수를 세는 번지 레지스터를 가진 메모리이며, 이 레지스터에 다른 값들도 저장할 수 있다.
  3. 읽고 쓰는 것이 가능하다.
  4. 스택에서 꺼내는 동작을 Push라 한다.
(정답률: 72%)
  • 스택(Stack)은 LIFO(Last-In First-Out) 구조의 메모리 영역으로, 데이터를 넣는 동작은 Push, 데이터를 꺼내는 동작은 Pop이라고 합니다.

    오답 노트
    스택에서 꺼내는 동작을 Push라 한다: 꺼내는 동작은 Pop입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 입ㆍ 출력을 수행하는 각 장치의 기능에 대한 설명 중 옳지 않은 것은?

  1. I/O 제어는 프로그램 메모리로부터 명령을 받아 인터페이스를 통하여 주변장치와 대화한다.
  2. 인터페이스 논리는 I/O 버스로부터 받은 명령을 해석하고 주변장치 제어기에 신호를 보낸다.
  3. 각 주변장치는 특정한 전기 기계적 장치를 동작시키고, 제어하는 자신의 제어기를 갖고 있다.
  4. I/O 버스는 데이터의 흐름을 동기화하고 주변장치와 컴퓨터 사이의 전달 속도를 관리한다.
(정답률: 67%)
  • 데이터의 흐름을 동기화하고 주변장치와 컴퓨터 사이의 전달 속도를 관리하는 것은 I/O 버스가 아니라 인터페이스(Interface)의 핵심 기능입니다. I/O 버스는 단순히 데이터, 주소, 제어 신호가 이동하는 통로 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 순서도를 사용할 때의 특징이 아닌 것은?

  1. 프로그램 코딩의 직접적인 자료가 된다.
  2. 프로그램의 정확성 여부를 판단하는 자료가 된다.
  3. 프로그램을 다른 사람에게 인수 인계하기가 어렵다.
  4. 프로그램의 내용과 일 처리 순서를 한눈에 파악할 수 있다.
(정답률: 93%)
  • 순서도는 프로그램의 논리적 흐름을 시각적으로 표현한 도구이므로, 프로그램의 구조를 한눈에 파악할 수 있어 다른 사람에게 프로그램을 인수 인계하거나 설명할 때 매우 효율적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 그레이코드 (01110)G 2진수로 변환하면?

  1. (11100)2
  2. (11101)2
  3. (01011)2
  4. (10001)2
(정답률: 75%)
  • 그레이코드를 2진수로 변환할 때는 첫 번째 비트를 그대로 내리고, 그 다음부터는 앞서 구한 2진수 비트와 현재 그레이코드 비트를 XOR 연산(서로 다르면 1, 같으면 0)하여 구합니다.
    1. 첫 번째 비트: $0 \rightarrow 0$
    2. 두 번째 비트: $0 \oplus 1 = 1$
    3. 세 번째 비트: $1 \oplus 1 = 0$
    4. 네 번째 비트: $0 \oplus 1 = 1$
    5. 다섯 번째 비트: $1 \oplus 0 = 1$
    따라서 결과는 $(01011)_{2}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 컴파일러는 고급언어를 다음 중 무엇으로 변역하는가?

  1. 기초언어
  2. 문제지향언어
  3. 대화식언어
  4. 기계어
(정답률: 82%)
  • 컴파일러는 인간이 이해하기 쉬운 고급언어로 작성된 소스 프로그램을 컴퓨터가 직접 실행할 수 있는 이진수 형태의 기계어로 한꺼번에 번역하는 프로그램입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 명령어가 해독되는 곳은?

  1. 주기억장치
  2. 연산장치
  3. 레지스터장치
  4. 제어장치
(정답률: 54%)
  • 제어장치는 CPU 내에서 명령어를 가져와 해석(해독)하고, 그 결과에 따라 각 장치에 제어 신호를 보내는 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 표준신호발생기는 출력단을 개방 하였을 때 몇 [V]의 전압을 0[dB]로 한 전압 데시벨 눈금으로 표시 하는가?

  1. 1 [μV]
  2. 1 [V]
  3. 0.775 [V]
  4. 7.75 [V]
(정답률: 63%)
  • 표준신호발생기에서 전압 데시벨($dB$) 눈금의 기준 전압($0dB$)은 $1\mu V$로 정의됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 유도형 계기의 특징이 아닌 것은?

  1. 직류 적산전력계로 사용한다.
  2. 회전력이 크며, 조정이 용이하다.
  3. 가동부를 전류 제동판으로 쓸 수 있다.
  4. 공간의 자계가 강하기 때문에 외부자계의 영향이 적다.
(정답률: 39%)
  • 유도형 계기는 전자기 유도 원리를 이용하므로 반드시 교류 전원이 필요합니다. 따라서 직류 적산전력계로 사용한다는 설명은 틀린 내용입니다.

    오답 노트
    회전력 크고 조정 용이: 유도형의 일반적 특징
    전류 제동판 활용: 가동부 구조적 특징
    외부자계 영향 적음: 강한 내부 자계 형성 덕분
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 음량계(VU) meter)에 관한 설명으로 옳지 않은 것은?

  1. 감시용이며, 시정수는 중요하지 않다.
  2. 눈금은 VU 눈금 이외에 [%] 눈금으로 표시한 것도 있다.
  3. 방송이나 녹음시 음성 레벨의 크기를 측정하기 위한 계기이다.
  4. 가변 저항 감쇠기와 연결하여 사용한다.
(정답률: 80%)
  • 음량계(VU meter)는 인간의 청감 특성에 맞게 설계된 계기로, 급격한 변화를 적절히 반영하면서도 평균적인 레벨을 보여주어야 하므로 시정수 설정이 매우 중요합니다.

    오답 노트
    방송이나 녹음 시 음성 레벨 측정: VU 미터의 기본 목적입니다.
    눈금 표시: VU 단위 외에 % 단위로도 표기합니다.
    가변 저항 감쇠기: 입력 레벨 조절을 위해 함께 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음과 같은 블록도를 갖는 측정은 무슨 특성을 측정하고자 하는 것인가?

  1. 진폭 제한기의 특성 측정
  2. 주파수 변별기의 특성 측정
  3. 저주파 증폭기의 특성 측정
  4. 중간주파 증폭기의 특성 측정
(정답률: 78%)
  • 제시된 블록도 를 보면 IF AMP, LIMITER를 거쳐 DISCRIMINATOR(변별기)로 신호가 입력되는 구조입니다. 이는 주파수 변조(FM) 신호를 전압 신호로 바꾸는 주파수 변별기의 특성을 측정하는 구성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 셰링브리지(Schering Bridge)는 어떤 측정에 사용되는가?

  1. 동손
  2. 유도 리액턴스
  3. 철심의 관전류
  4. 정전용량과 손실각
(정답률: 80%)
  • 셰링브리지는 고전압 커패시터의 정전용량과 유전체 손실(손실각)을 정밀하게 측정하기 위해 설계된 교량 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 그림과 같은 파형이 오실로스코프에 나타났을 때, 두 신호의 위상차는?(단, a=24[mm], b=12[mm])

  1. 30°
  2. 40°
  3. 45°
  4. 60°
(정답률: 62%)
  • 리사주 도형에서 두 신호의 위상차는 가로축의 절편 길이를 이용하여 계산합니다.
    ① [위상차 공식] $\theta = \sin^{-1}(\frac{b}{a})$
    ② [숫자 대입] $\theta = \sin^{-1}(\frac{12}{24})$
    ③ [최종 결과] $\theta = 30^{\circ}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 최대눈금 250[V]인 0.5급 전압계로 전압을 측정하였더니 지시가 100[V]였다고 한다. 상대 오차는?

  1. 1[%]
  2. 1.25[%]
  3. 2[%]
  4. 2.25[%]
(정답률: 67%)
  • 계기의 정격 정밀도(급)를 이용해 절대 오차를 먼저 구한 뒤, 이를 측정값으로 나누어 상대 오차를 계산합니다.
    ① [상대 오차] $\text{Relative Error} = \frac{\text{Max Scale} \times \text{Class}}{\text{Measured Value}} \times 100$
    ② [숫자 대입] $\text{Relative Error} = \frac{250 \times 0.005}{100} \times 100$
    ③ [최종 결과] $\text{Relative Error} = 1.25\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 고주파 전류계용으로 일반적으로 많이 사용되는 것은?

  1. 가동철편형
  2. 전류력계형
  3. 가동코일형
  4. 열전대형
(정답률: 55%)
  • 열전대형 전류계는 열작용을 이용하므로 주파수 특성이 매우 좋아 고주파 전류 측정에 일반적으로 가장 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 열전대형 전류계에서 발생되는 오차가 아닌 것은?

  1. 공진 오차
  2. 배분 오차
  3. 차폐 오차
  4. 표피 오차
(정답률: 48%)
  • 열전대형 전류계는 전류에 의한 열작용을 이용하므로 공진, 배분, 표피 효과에 의한 오차가 발생합니다. 차폐 오차는 열전대형 전류계의 주요 발생 오차에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 감도가 높고, 정밀 측정에 적합한 측정 방법은?

  1. 직편법
  2. 반경법
  3. 편위법
  4. 영위법
(정답률: 92%)
  • 영위법은 측정 대상의 값과 비교값을 같게 하여 지침을 0점에 맞추어 측정하는 방식으로, 감도가 매우 높고 정밀한 측정이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 피측정 주파수를 계수형 주파수계로 측정한 결과 1초에 반복한 횟수가 60번 이었다. 피측정 주파수는?

  1. 1 [Hz]
  2. 60 [Hz]
  3. 1/60 [Hz]
  4. 360[Hz]
(정답률: 82%)
  • 주파수는 단위 시간(1초) 동안 반복되는 사이클의 횟수를 의미합니다. 1초에 60번 반복되었다면 주파수는 $60\text{ Hz}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 오실로스코프(Oscilloscope)로 파형 관측 시 톱니파를 피측정 전압에 동기시키는 이유는?

  1. 파형을 수직 이동시키기 위하여
  2. 파형을 확대시키기 위하여
  3. 휘도를 밝게 하기 위하여
  4. 파형을 정지시키기 위하여
(정답률: 87%)
  • 톱니파(소인파)를 피측정 전압에 동기시키는 트리거 동작을 통해, 빠르게 지나가는 파형의 시작점을 일치시켜 화면상에 파형이 흐르지 않고 정지된 것처럼 보이게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 그림과 같은 회로에서 전력계 및 직류전압계는 각 각 100[W], 100[V]를 지시 하였다. 부하 전력은? (단, 전력계의 전류 코일 저항은 무시하며, 전압계의 저항은 1000[Ω] 이다.)

  1. 40[W]
  2. 60[W]
  3. 80[W]
  4. 90[W]
(정답률: 53%)
  • 전력계가 지시하는 값은 부하 전력과 전압계에서 소비되는 전력의 합입니다. 따라서 부하 전력을 구하려면 전체 전력에서 전압계 소비 전력을 빼야 합니다.
    ① [기본 공식]
    $$P_{L} = P_{W} - \frac{V^{2}}{R_{V}}$$
    ② [숫자 대입]
    $$P_{L} = 100 - \frac{100^{2}}{1000}$$
    ③ [최종 결과]
    $$P_{L} = 90\text{ W}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 다음 중 동작 원리의 설명으로 옳지 않은 것은?

  1. 가동코일형 - 자계와 전류사이에 작용하는 힘을 이용
  2. 전류력계형 - 두전류간에 작용하는 힘을 이용
  3. 가동철편형 - 자계내의 철편에 작용하는 힘을 이용
  4. 열전대형 계기 - 충전된 두물체 사이에 작용하는 힘을 이용
(정답률: 84%)
  • 열전대형 계기는 서로 다른 두 종류의 금속 접합점에서 온도 차가 발생할 때 전압이 발생하는 제베크 효과를 이용하는 계기입니다.

    오답 노트
    충전된 두 물체 사이에 작용하는 힘을 이용: 정전식 계기의 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 파형을 보면서 주파수 펄스 전압을 측정하는데 가장 적당한 계기는?

  1. 전압계
  2. 전위차계
  3. 전류계
  4. 오실로스코프
(정답률: 84%)
  • 오실로스코프는 전압의 시간적 변화를 화면에 시각적인 파형으로 나타낼 수 있어, 주파수나 펄스 전압 측정에 가장 적합한 계기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 측정값을 M, 참값을 T 라고 할 때 백분율 오차는?

(정답률: 65%)
  • 백분율 오차는 참값에 대한 오차(측정값과 참값의 차이)의 비율을 백분율로 나타낸 것입니다.
    $$\frac{M - T}{T} \times 100\%$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 중 1[Ω] ~ 10 -5[Ω]의 아주 적은 저항을 측정할 때 사용하는 것은?

  1. 캘빈더블 브리지(Kelvin double bridge)
  2. 휘스톤브리지(Wheatstone bridge)
  3. 맥스웰브리지(Maxwell bridge)
  4. 윈 브리지(Wein bridge)
(정답률: 73%)
  • 매우 낮은 저항($1\Omega \sim 10^{-5}\Omega$)을 측정할 때는 리드선이나 접촉 저항의 영향이 매우 큽니다. 이를 제거하여 정밀하게 측정하기 위해 캘빈더블 브리지(Kelvin double bridge)를 사용합니다.

    오답 노트
    휘스톤브리지: 일반적인 중간 범위 저항 측정용
    맥스웰브리지: 인덕턴스 측정용
    윈 브리지: 주파수 측정 및 발진회로용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 전압계의 배율기 저항 Rm 은? (단, 배율은 M, 전압계 내부 저항은 Rv이다.)

  1. Rm=Rv(M+1)
  2. Rm=(M-1)Rv
(정답률: 34%)
  • 전압계의 측정 범위를 넓히기 위해 내부 저항 $R_v$에 직렬로 연결하는 배율기 저항 $R_m$을 구하는 문제입니다.
    ① [기본 공식] $R_m = (M - 1)R_v$
    ② [숫자 대입] $R_m = (M - 1)R_v$
    ③ [최종 결과] $R_m = (M - 1)R_v$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 가청 주파수 필터로 사용할 수 있는 것은?

  1. 대역소거필터
  2. 대역통과필터
  3. 고역필터
  4. 저역필터
(정답률: 63%)
  • 가청 주파수 대역(약 $20\text{Hz} \sim 20\text{kHz}$)의 신호를 처리하기 위해 고주파 노이즈를 제거하고 낮은 주파수 성분만을 통과시키는 저역필터(Low Pass Filter)를 사용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 정전용량 Cv인 정전형 전압계에 용량 C인 콘덴서를 직렬로 연결하고 전압을 측정하여 V1의 지시를 읽었다. 입력 전압의 크기 V는?

(정답률: 55%)
  • 콘덴서의 직렬 연결 시 전하량은 일정하며, 전압은 정전용량에 반비례하여 분배됩니다. 입력 전압 $V$는 각 콘덴서에 걸리는 전압의 합과 같습니다.
    ① [기본 공식] $V = V_1 \times \frac{C_v + C}{C_v}$
    ② [숫자 대입] $V = V_1 \times \frac{C_v + C}{C_v}$
    ③ [최종 결과] $V = (1 + \frac{C}{C_v})V_1$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
