1. 다음 회로에서 R1=200[kΩ], R2=20[kΩ]일 때 부궤환율(β)은?

  1. 약 0.012
  2. 약 0.023
  3. 약 0.091
  4. 약 0.91
(정답률: 75%)
  • 부궤환 회로에서 출력 전압이 저항 분배 법칙에 의해 다시 입력으로 되돌아오는 비율인 부궤환율을 계산합니다.
    ① [기본 공식] $\beta = \frac{R_2}{R_1 + R_2}$
    ② [숫자 대입] $\beta = \frac{20}{200 + 20}$
    ③ [최종 결과] $\beta = 0.091$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 설명 중 옳지 않은 것은?

  1. 전력 효율은 전원 전력 소비량을 적게 하면서 신호출력을 크게 할 수 있느냐 하는 지수를 말한다.
  2. A급 전력 증폭기의 컬렉터 손실은 무신호 시에 가장 작다.
  3. B급 전력 증폭기는 출력이 최대 가능 출력의 약 40%일 때 컬렉터 손실이 가장 크다.
  4. C급 전력 증폭기는 신호 출력의 첨두치에서 가장 큰 손실이 발생한다.
(정답률: 68%)
  • A급 전력 증폭기는 입력 신호가 없는 무신호 상태에서도 항상 최대의 동작 전류가 흐르기 때문에, 컬렉터 손실(전력 소모)이 무신호 시에 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 전력증폭기에 대한 설명으로 옳은 것은?

  1. A급의 경우가 전력효율이 가장 좋다.
  2. C급의 효율은 50% 이하로 AB급보다 낮다.
  3. B급은 동작점이 포화영역 부근에 존재한다.
  4. C급은 반송파 증폭용이나 주파수 체배용으로 사용된다.
(정답률: 80%)
  • C급 증폭기는 동작점이 차단 영역에 위치하여 효율이 매우 높으며, 주로 반송파 증폭용이나 주파수 체배용으로 사용됩니다.

    오답 노트
    A급의 경우가 전력효율이 가장 좋다: 효율이 가장 낮음
    C급의 효율은 50% 이하로 AB급보다 낮다: 효율이 가장 높음
    B급은 동작점이 포화영역 부근에 존재한다: 동작점이 차단점(전압 0)에 존재함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 원소 중 도너로 사용되지 않는 것은?

  1. In(인듐)
  2. P(인)
  3. As(비소)
  4. Sb(안티몬)
(정답률: 83%)
  • 도너(Donor)는 3족 원소인 실리콘(Si)에 5족 원소를 첨가하여 자유 전자를 제공하는 불순물입니다. In(인듐)은 3족 원소로, 전자를 받는 억셉터(Acceptor)로 작용하므로 도너로 사용될 수 없습니다.

    오답 노트
    P(인), As(비소), Sb(안티몬): 5족 원소로 도너에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. α0=0.96, fα=10[kHz]인 트랜지스터가 f=20[kHz]에서 동작할 때 전류 증폭도의 크기는 약 얼마인가?

  1. 0.34
  2. 0.64
  3. 0.46
  4. 0.43
(정답률: 52%)
  • 트랜지스터의 주파수 특성에 따른 전류 증폭도의 감소율을 계산하는 문제입니다.
    $$\alpha = \frac{\alpha_0}{\sqrt{1 + (f/f_{\alpha})^2}}$$
    $$\alpha = \frac{0.96}{\sqrt{1 + (20/10)^2}}$$
    $$\alpha = 0.43$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. RC 결합 증폭기에서 저주파 특성을 제한하는 주 요소로 가장 적합한 것은?

  1. 극간용량
  2. 분포용량
  3. 전류이득
  4. 입ㆍ출력 결합용량
(정답률: 79%)
  • RC 결합 증폭기에서 결합 콘덴서는 직류 성분을 차단하고 교류 성분만 통과시키는데, 이 결합용량이 작을수록 저주파 영역에서 리액턴스가 커져 저주파 특성을 제한하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 시미트 트리거 회로에 대한 설명으로 적합하지 않은 것은?

  1. 외부 클록 펄스가 필요하다.
  2. 출력으로 구형파를 얻을 수 있다.
  3. 입력신호의 잡음 제거 목적으로도 입력단에 사용된다.
  4. 기본적인 시미트 트리거 회로는 기준전압을 가변할 수 있는 것을 제외하고는 비교기와 동일하다.
(정답률: 66%)
  • 시미트 트리거는 입력 신호의 전압 레벨에 따라 출력이 결정되는 회로로, 스스로 발진하거나 입력 신호를 처리하므로 외부 클록 펄스가 필요하지 않습니다.

    오답 노트
    출력으로 구형파를 얻을 수 있다: 히스테리시스 특성으로 인해 가능함
    입력신호의 잡음 제거: 임계값 설정으로 잡음 제거 가능
    비교기와 동일: 기준전압(임계값) 설정 방식의 차이일 뿐 기본 구조는 비교기와 같음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 그림의 변조도는 약 몇 [%]인가? (단, A=10[V], B=5[V], C=2.5[V]이다.)

  1. 10[%]
  2. 33[%]
  3. 66[%]
  4. 80[%]
(정답률: 86%)
  • 변조도는 반송파의 최대 진폭과 최소 진폭의 차이를 전체 진폭의 합으로 나누어 계산합니다.
    ① [기본 공식] $m = \frac{A - B}{A + B} \times 100$
    ② [숫자 대입] $m = \frac{10 - 5}{10 + 5} \times 100$
    ③ [최종 결과] $m = 33\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 정전압 장치의 출력전압은 몇 [V]인가?

  1. 5[V]
  2. 7.5[V]
  3. 10[V]
  4. 12.5[V]
(정답률: 69%)
  • 제너 다이오드의 항전압 특성을 이용한 정전압 회로입니다. 연산 증폭기의 가상 단락 원리에 의해 출력 전압 $V_o$는 제너 전압 $V_z$와 분배 저항 $R_2, R_3$에 의해 결정됩니다.
    ① [기본 공식] $V_o = V_z \times \frac{R_2 + R_3}{R_3}$
    ② [숫자 대입] $V_o = 5 \times \frac{10 + 10}{10}$
    ③ [최종 결과] $V_o = 10$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 상온의 진성반도체에 전압을 인가했을 때 나타나는 현상으로 가장 적합한 것은?

  1. 전자와 정공은 모두 양(+) 전극으로 이동한다.
  2. 전자와 정공은 모두 음(-) 전극으로 이동한다.
  3. 전자는 양(+)전극으로 이동하고, 정공은 음(-)전극으로 이동한다.
  4. 전공은 양(+)전극으로 이동하고, 전자는 음(-)전극으로 이동한다.
(정답률: 90%)
  • 전압을 인가하면 전하 운반자는 전기장의 반대 방향과 방향으로 이동합니다. 음전하를 띤 전자는 양(+) 전극으로 끌려가고, 양전하를 띤 정공은 음(-) 전극으로 끌려가게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 연산증폭기에 계단파 입력전압이 인가되었을 때 시간에 따라 출력전압의 변화율은?

  1. 전류 드리프트
  2. 슬루 레이트
  3. 동상신호제거비
  4. 출력 오프셋 전압
(정답률: 89%)
  • 연산증폭기의 입력에 계단파 전압이 인가되었을 때, 출력 전압이 시간에 따라 변화할 수 있는 최대 속도를 슬루 레이트라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. NPN 트랜지스터가 활성 영역에서 증폭기로 정상 동작을 위한 바이어스 인가 방법은? (단, B, E, C는 각각 베이스, 이미터, 컬렉터이다.)

  1. B에 대하여 E는 -, C는 +
  2. B에 대하여 E는 +, C는 -
  3. E에 대하여 B는 -, C는 +
  4. E에 대하여 B는 +, C는 -
(정답률: 64%)
  • NPN 트랜지스터가 활성 영역에서 증폭기로 동작하려면 베이스-이미터(B-E) 접합은 순방향 바이어스, 베이스-컬렉터(B-C) 접합은 역방향 바이어스가 인가되어야 합니다.
    따라서 베이스(B)를 기준으로 이미터(E)에는 낮은 전위인 -를, 컬렉터(C)에는 높은 전위인 +를 인가해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 어떤 증폭기의 중간영역 전압이득이 500이고 입력 RC 회로의 하한 임계 주파수가 500[kHz]이다. 주파수 500[kHz]에서 전압 이득은 약 얼마인가?

  1. 250
  2. 70.7
  3. 350
  4. 707
(정답률: 53%)
  • 하한 임계 주파수($f_L$)에서 전압 이득은 중간영역 이득($A_{mid}$)의 $\frac{1}{\sqrt{2}}$배(약 $0.707$배)가 됩니다.
    ① [기본 공식] $A_{fL} = \frac{A_{mid}}{\sqrt{2}}$
    ② [숫자 대입] $A_{fL} = \frac{500}{\sqrt{2}}$
    ③ [최종 결과] $A_{fL} = 353.55$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

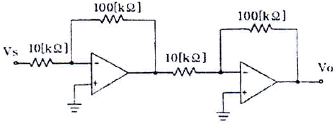

14. 다음 연산증폭기 회로의 전체 이득(VO/VS)은 몇 [dB]인가?

  1. 10[㏈]
  2. 20[㏈]
  3. 30[㏈]
  4. 40[㏈]
(정답률: 70%)
  • 두 개의 반전 증폭기가 직렬로 연결된 구조입니다. 각 단의 이득을 곱한 전체 전압 이득을 구한 뒤 데시벨(dB)로 변환합니다.
    ① [기본 공식] $G_{dB} = 20 \log_{10} ( \frac{R_{f1}}{R_{in1}} \times \frac{R_{f2}}{R_{in2}} )$
    ② [숫자 대입] $G_{dB} = 20 \log_{10} ( \frac{100 \text{ k}\Omega}{10 \text{ k}\Omega} \times \frac{100 \text{ k}\Omega}{10 \text{ k}\Omega} )$
    ③ [최종 결과] $G_{dB} = 40$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림과 같이 이미터 저항을 갖는 증폭회로에서 이미터 저항 RE의 가장 중요한 역할은?

  1. 출력을 증가시킨다.
  2. 노이즈를 증가시킨다.
  3. 주파수 대역폭을 감소시킨다.
  4. 안정도를 개선시킨다.
(정답률: 86%)
  • 이미터 저항 $R_E$는 이미터 전류의 변화를 억제하여 온도 변화나 소자 특성 차이에 관계없이 동작점(Q-point)을 일정하게 유지함으로써 회로의 안정도를 개선시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 효율은 좋으나 출력파형이 심하게 일그러지므로 고주파 동조 증폭기에 한정적으로 응용되는 전력 증폭기는?

  1. A급 전력증폭기
  2. B급 전력증폭기
  3. C급 전력증폭기
  4. AB급 전력증폭기
(정답률: 79%)
  • C급 전력증폭기는 도통각이 $180^{\circ}$ 미만으로 매우 짧아 효율은 매우 높지만, 출력 파형의 왜곡이 심해 이를 필터로 제거할 수 있는 고주파 동조 증폭기에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 무부하 출력전압이 24[V]인 전원장치에 부하 연결 시 출력전압이 22[V]이면 전압 변동률은 약 몇 [%]인가?

  1. 5[%]
  2. 7[%]
  3. 9[%]
  4. 10[%]
(정답률: 76%)
  • 전압 변동률은 무부하 전압과 정격 부하 전압의 차이를 정격 부하 전압으로 나누어 계산합니다.
    ① [기본 공식] $\epsilon = \frac{V_{NL} - V_{FL}}{V_{FL}} \times 100$
    ② [숫자 대입] $\epsilon = \frac{24 - 22}{22} \times 100$
    ③ [최종 결과] $\epsilon = 9.09$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 하틀레이(Hartley) 발진기에서 궤환 요소는?

  1. 코일
  2. 용량
  3. 저항
  4. 용량+코일
(정답률: 78%)
  • 하틀레이 발진기는 LC 발진기의 일종으로, 궤환 회로에 두 개의 코일(L)과 하나의 커패시터(C)를 사용하여 주파수를 결정하며, 특히 코일을 이용해 궤환을 구성하는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 그림과 같은 OPAMP 회로에서 출력 전압 VO는? (단, V1=+1V, V2=+2V, V3=+3V, R1=500[kΩ], R2=1[MΩ], R3=1[MΩ], Rf=1[MΩ]이다.)

  1. +3V
  2. +7V
  3. -3V
  4. -7V
(정답률: 85%)
  • 반전 입력단에 여러 입력 전압이 연결된 반전 가산기 회로입니다. 출력 전압은 각 입력 전압에 저항비를 곱한 값들의 합에 마이너스 부호를 붙여 계산합니다.
    ① [기본 공식] $V_{O} = -R_{f} ( \frac{V_{1}}{R_{1}} + \frac{V_{2}}{R_{2}} + \frac{V_{3}}{R_{3}} )$
    ② [숫자 대입] $V_{O} = -1 \times 10^{6} ( \frac{1}{500 \times 10^{3}} + \frac{2}{1 \times 10^{6}} + \frac{3}{1 \times 10^{6}} )$
    ③ [최종 결과] $V_{O} = -7$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 변압기의 2차 코일에 중간탭을 사용하는 전류회로는?

  1. 반파정류회로
  2. 전파정류회로
  3. 브리지정류회로
  4. 배전압정류회로
(정답률: 70%)
  • 전파정류회로 중 중간탭 방식은 변압기 2차 코일의 중앙에 탭을 내어 두 개의 다이오드를 사용하여 입력 신호의 양(+)과 음(-)의 반주기를 모두 정류하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 환상솔레노이드의 단위 길이 당 권수를 n[회/m], 전류를 I[A], 반지름을 a[m]라 할 때 솔레노이드 외부의 자계의 세기는? (단, 주위의 매질은 공기이다.)

  1. 0
(정답률: 68%)
  • 환상 솔레노이드는 끝과 끝이 연결된 폐곡선 형태의 구조입니다. 앙페르의 법칙에 의해 내부에서는 강한 자계가 형성되지만, 외부에서는 반대 방향의 자계가 서로 상쇄되어 자계의 세기가 $0$이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. "유도 기전력은 ( )의 변화를 방해하는 방향으로 생기며, 그 크기는 ( )의 시간적인 변화율과 같다."에서 ( ) 안에 들어갈 내용으로 알맞은 것은?

  1. 전압
  2. 전류
  3. 전자파
  4. 쇄교자속
(정답률: 73%)
  • 패러데이의 전자기 유도 법칙에 따라, 유도 기전력은 쇄교자속의 시간적 변화율에 비례하며 그 변화를 방해하는 방향으로 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 두 종류의 금속을 접속하여 폐회로를 만들고 두 접합 부분을 다른 온도로 유지하여 열기전력을 일으켜 열전류가 흐르는 효과는?

  1. 홀효과
  2. 펠티에효과
  3. 제벡효과
  4. 톰슨효과
(정답률: 76%)
  • 서로 다른 두 금속의 접합점에 온도 차를 주었을 때 기전력이 발생하는 현상을 제벡효과라고 합니다.

    오답 노트
    홀효과: 자기장 내 전류 흐르는 도체 측면에 전압 발생
    펠티에효과: 전류를 흘릴 때 접합부에서 흡열 또는 발열
    톰슨효과: 동일 금속 내 온도 차가 있을 때 기전력 발생
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 균일한 자계 H (AT/m) 내에 자극의 세기가 ±m[Wb], 길이가 ℓ[m]인 막대자석을 그 중심 주위에 회전할 수 있도록 놓는다. 이때에 막대자석과 자계의 방향사이의 각을 θ라고 하면 자석이 받는 회전력은 몇 [Nㆍm/rad]인가?

  1. mHℓcosθ
  2. mHℓsinθ
  3. 2mHℓcosθ
  4. 2mHℓsinθ
(정답률: 57%)
  • 자계 내에서 자석이 받는 회전력(토크)은 자석의 자기 모멘트와 자계의 외적 크기로 결정됩니다.
    ① [기본 공식]
    $$\tau = mH\ell\sin\theta$$
    ② [숫자 대입]
    $$\tau = mH\ell\sin\theta$$
    ③ [최종 결과]
    $$mH\ell\sin\theta$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 1A=1[C/sec]로 정의할 수 있다. 그런데 전류의 절대측정은 거리 1[m] 떨어진 평행도선 길이 1[m]마다의 전자력이 몇 [N]이 작용할 때 1[A]라 할 수 있는가?

  1. 2×10-7
  2. 3×10-7
  3. 4×10-7
  4. 5×10-7
(정답률: 62%)
  • 평행도선 사이의 전자력 공식을 이용하여 전류 $1\text{A}$일 때의 힘을 계산합니다.
    ① [기본 공식]
    $$F = \frac{\mu_{0}I_{1}I_{2}}{2\pi r}$$
    ② [숫자 대입]
    $$F = \frac{4\pi \times 10^{-7} \times 1 \times 1}{2\pi \times 1}$$
    ③ [최종 결과]
    $$F = 2 \times 10^{-7}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 그림과 같은 두 동심 구도체 사이의 정전용량은 몇 [F]인가?

(정답률: 73%)
  • 두 동심 구도체 사이의 정전용량은 구형 콘덴서의 정전용량 공식을 사용하여 구할 수 있습니다.
    ① [기본 공식]
    $$C = \frac{4\pi\epsilon_{0}ab}{b-a}$$
    ② [숫자 대입]
    $$C = \frac{4\pi\epsilon_{0}ab}{b-a}$$
    ③ [최종 결과]
    $$\frac{4\pi\epsilon_{0}ab}{b-a}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 동심구형 콘덴서의 내구와 외구의 내반경을 각각 1/3 로 하고 내외 도체간에 유전체()를 채우면 정전용량은 처음보다 어떻게 되는가?

  1. 동일하다.
  2. 1/2 로 줄어든다.
  3. 1/3 로 줄어든다.
  4. 1/4 로 줄어든다.
(정답률: 66%)
  • 동심구형 콘덴서의 정전용량 공식에서 반지름이 $1/3$로 줄어들면 분모의 항들이 $1/3$배가 되어 전체 값은 3배가 되지만, 유전율 $\epsilon_{s} = 3$인 유전체를 채우면 다시 3배가 되어 상쇄됩니다.
    ① [기본 공식]
    $$C = \frac{4\pi\epsilon_{0}\epsilon_{s}ab}{b-a}$$
    ② [숫자 대입]
    $$C' = \frac{4\pi\epsilon_{0}(3)(\frac{1}{3}a)(\frac{1}{3}b)}{\frac{1}{3}b - \frac{1}{3}a} = \frac{4\pi\epsilon_{0}(3)\frac{1}{9}ab}{\frac{1}{3}(b-a)} = \frac{4\pi\epsilon_{0}\epsilon_{0}ab}{b-a}$$
    ③ [최종 결과]
    $$C' = C$$
    따라서 정전용량은 동일합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 주어진 순간의 전계가 이고 자계가 인 경우 이 전자계에 의해 전파되는 전력의 방향과 크기[W2/m]는?

(정답률: 52%)
  • 전력의 방향과 크기는 포인팅 벡터 $\vec{S} = \vec{E} \times \vec{H}$를 통해 구할 수 있습니다.
    ① [기본 공식]
    $$\vec{S} = \vec{E} \times \vec{H}$$
    ② [숫자 대입]
    $$\vec{S} = (10\hat{x} - 10\hat{y}) \times (5\hat{x} + 5\hat{y}) = 50(\hat{x} \times \hat{y}) - 50(\hat{y} \times \hat{x}) = 50\hat{z} + 50\hat{z}$$
    ③ [최종 결과]
    $$\vec{S} = 100\hat{z}$$
    따라서 방향은 $\hat{z}$ 방향, 크기는 $100\text{ W/m}^{2}$이며 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 진공 중에서 멀리 떨어져 있는 반지름이 각각 a1[m], a2[m]인 두 도체구를 V1[V], V2[V]인 전위를 갖도록 대전시킨 후 가는 도선으로 연결할 때 연결 후의 전위는?

(정답률: 68%)
  • 두 도체구를 도선으로 연결하면 전하가 이동하여 두 구의 전위가 같아집니다. 이때 전체 전하량은 보존되므로, 각 구의 정전용량(반지름에 비례)을 가중치로 한 전위의 평균값이 됩니다.
    ① [기본 공식]
    $$V = \frac{C_{1}V_{1} + C_{2}V_{2}}{C_{1} + C_{2}}$$
    ② [숫자 대입]
    $$V = \frac{4\pi\epsilon_{0}a_{1}V_{1} + 4\pi\epsilon_{0}a_{2}V_{2}}{4\pi\epsilon_{0}a_{1} + 4\pi\epsilon_{0}a_{2}}$$
    ③ [최종 결과]
    $$V = \frac{a_{1}V_{1} + a_{2}V_{2}}{a_{1} + a_{2}}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 정전용량이 일정한 정전콘덴서에 축적되는 에너지와 전위의 관계는 어떤 형태로 나타나는가?

  1. 원
  2. 타원
  3. 쌍곡선
  4. 포물선
(정답률: 72%)
  • 콘덴서에 축적되는 에너지 $W$는 전위 $V$의 제곱에 비례하는 관계를 가집니다.
    $$W = \frac{1}{2}CV^{2}$$
    위 식에서 $C$가 일정할 때 $W$와 $V$의 관계는 $y = ax^{2}$ 형태의 2차 함수이므로 포물선으로 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 두 개의 코일 L1, L2를 같은 방향으로 직렬로 접속하였을 때, 합성 인덕턴스가 68[mH]이고, 극성을 반대로 접속하였을 때, 합성 인덕턴스가 12[mH]이었다. L1=20[mH]일 때, L2 값은?

  1. 1[mH]
  2. 10[mH]
  3. 12[mH]
  4. 20[mH]
(정답률: 64%)
  • 두 코일의 상호 인덕턴스를 고려한 합성 인덕턴스 공식(가동접속 및 차동접속)을 이용하여 $L_2$를 산출합니다.
    ① [기본 공식] $L = L_{1} + L_{2} \pm 2M$
    ② [숫자 대입] $68 = 20 + L_{2} + 2M$ 및 $$12 = 20 + L_{2} - 2M$$
    두 식을 더하면 $68 + 12 = 40 + 2L_{2}$
    ③ [최종 결과] $L_{2} = 20\text{ mH}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 정현 대칭(기함수)에서는 어느 함수식이 성립하는가?

  1. f(t) = f(t)
  2. f(t) = -f(t)
  3. f(t) = f(-t)
  4. f(t) = -f(-t)
(정답률: 66%)
  • 기함수(Odd function)인 정현 대칭 함수는 원점에 대하여 대칭인 함수를 말하며, 입력값의 부호를 바꾸었을 때 함숫값의 부호가 반대로 나타나는 성질을 가집니다.
    따라서 $f(-t) = -f(t)$ 또는 $f(t) = -f(-t)$ 식이 성립합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 저항, 인덕터, 커패시터를 각각 1개씩 이용하여 직렬회로를 구성하고, 일정한 주파수를 갖는 교류전압을 인가했을 때, 임피던스 특성이 저항특성으로 나타났다. 이 회로에 대하여 보다 변동이 심한 교류전압을 인가한다면 회로의 특성은?

  1. 직렬공진회로 특성을 갖는다.
  2. 유도성회로의 특성을 갖는다.
  3. 병렬공진회로 특성을 갖는다.
  4. 용량성회로의 특성을 갖는다.
(정답률: 67%)
  • 임피던스 특성이 저항특성으로 나타났다는 것은 유도 리액턴스($X_L$)와 용량 리액턴스($X_C$)가 같아진 공진 상태임을 의미합니다. 이때 주파수가 증가하면 $X_L = 2\pi f L$은 증가하고 $X_C = \frac{1}{2\pi f C}$는 감소하므로, 유도성 리액턴스가 더 커져 유도성회로의 특성을 갖게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 수정해야함 의 직렬회로에 R=20[ ], L=0.1[H] 60[Hz], Ω의 220[V] 교류전압이 인가되었을 대 회로에 공급되는 평균전력은?

  1. 152[W]
  2. 273[W]
  3. 387[W]
  4. 531[W]
(정답률: 50%)
  • RL 직렬회로에서 평균전력은 저항에서만 소비되며, 전압과 임피던스를 이용해 전류를 구한 뒤 저항의 전력 소비 공식을 적용합니다.
    ① [기본 공식] $P = I^{2}R = \frac{V^{2}}{R^{2} + (2\pi f L)^{2}} \times R$
    ② [숫자 대입] $P = \frac{220^{2}}{20^{2} + (2 \times 3.14 \times 60 \times 0.1)^{2}} \times 20$
    ③ [최종 결과] $P = 531\text{ W}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 그림과 같은 어떤 정K형 필터가 있다고 할 때 이 필터는?

  1. 저역필터
  2. 중역필터
  3. 고역필터
  4. 대역필터
(정답률: 76%)
  • 회로 구성에서 직렬 성분으로 커패시터($C$)가 있고 병렬 성분으로 인덕터($L$)가 배치된 정K형 필터 구조입니다. 커패시터는 고주파를 통과시키고 인덕터는 저주파를 지면으로 흘려보내므로, 결과적으로 고주파 성분만 통과시키는 고역필터 특성을 갖게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 하이브리드 h 파라미터에서 단락 임피던스와 개방 출력 어드미턴스를 갖는 상수들로 구성된 것은?

  1. 단락 임피던스 : h11, 개방 출력 어드미턴스 : h12
  2. 단락 임피던스 : h11, 개방 출력 어드미턴스 : h22
  3. 단락 임피던스 : h21, 개방 출력 어드미턴스 : h22
  4. 단락 임피던스 : h21, 개방 출력 어드미턴스 : h12
(정답률: 71%)
  • 하이브리드 h 파라미터에서 $h^{11}$은 입력 단자를 개방했을 때의 입력 임피던스(단락 임피던스)를 의미하며, $h^{22}$는 출력 단자를 단락했을 때의 출력 어드미턴스(개방 출력 어드미턴스)를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 커패시터에 정현파 전압을 인가하였을 때, 용량성 전류(Io)와 용량성 리액턴스(Xo)와의 위상각 차이는?

  1. 0°
  2. 45°
  3. 90°
  4. 180°
(정답률: 59%)
  • 커패시터에서 전류는 전압보다 위상이 $90^{\circ}$ 앞섭니다. 하지만 용량성 리액턴스 $X_C$는 전압과 전류의 비를 나타내는 값이며, 전류의 방향과 리액턴스의 작용 방향(전압 강하)을 고려한 위상 관계를 분석하면 $180^{\circ}$의 위상차를 갖게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 교류전압 100[V], 전류 20[A]로서 1.6[kW]의 전력을 소비하는 회로의 리액턴스는 몇 [Ω]인가?

  1. 3[Ω]
  2. 4[Ω]
  3. 5[Ω]
  4. 10[Ω]
(정답률: 34%)
  • 전체 임피던스 $Z$를 구한 뒤, 전력 소비를 통해 저항 $R$을 찾아 리액턴스 $X$를 계산하는 문제입니다.
    ① [기본 공식]
    $$Z = \frac{V}{I}, \quad R = \frac{P}{I^2}, \quad X = \sqrt{Z^2 - R^2}$$
    ② [숫자 대입]
    $$Z = \frac{100}{20} = 5, \quad R = \frac{1600}{20^2} = 4, \quad X = \sqrt{5^2 - 4^2}$$
    ③ [최종 결과]
    $$X = 3\ \Omega$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 분포 정수 회로에서 위상 정수가 β라 할 때 파장(λ)은?

(정답률: 68%)
  • 분포 정수 회로에서 위상 정수 $\beta$는 단위 길이당 위상 변화량을 의미하며, 파장 $\lambda$는 위상이 $2\pi$만큼 변할 때의 거리이므로 다음과 같은 관계를 갖습니다.
    $$\lambda = \frac{2\pi}{\beta}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. ABCD 파라미터(parameter)에서 C는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 개방 역방향 전달 어드미턴스
  2. 단락 역방향 전달 어드미턴스
  3. 개방 순방향 전달 어드미턴스
  4. 단락 순방향 전달 어드미턴스
(정답률: 58%)
  • ABCD 파라미터(전송 파라미터)에서 $C$는 출력측을 개방(Open)했을 때 입력측에서 본 역방향 전달 어드미턴스를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 11001110과 10101000을 AND 연산하면?

  1. 11001110
  2. 10101011
  3. 11101111
  4. 10001000
(정답률: 81%)
  • AND 연산은 두 비트가 모두 1일 때만 결과가 1이 되는 논리 연산입니다. 각 자릿수별로 비교하면 다음과 같습니다.
    11001110
    10101000
    ----------
    10001000
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 컴퓨터의 직렬 입ㆍ출력 인터페이스가 아닌 것은?

  1. USART
  2. ACIA
  3. SIO
  4. PPI
(정답률: 76%)
  • PPI(Programmable Peripheral Interface)는 병렬 입출력을 제어하기 위한 인터페이스 장치입니다.

    오답 노트
    USART, ACIA, SIO: 직렬 통신을 위한 인터페이스
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 그림과 같이 A, B 레지스터에서 2개의 자료에 대해 ALU에 의한 OR 연산이 이루어졌을 때 그 결과가 출력되는 C 레지스터의 내용은?

  1. 11111100
  2. 11101101
  3. 11111101
  4. 01100111
(정답률: 78%)
  • OR 연산은 두 입력 비트 중 하나라도 1이면 결과가 1이 되는 논리 연산입니다.
    $$\text{A: } 10011001$$
    $$\text{B: } 11100100$$
    $$\text{C: } 11111101$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 에러를 검출하여 정정까지 가능한 코드는?

  1. Hamming code
  2. EBCDIC code
  3. ASCII code
  4. BCD code
(정답률: 87%)
  • Hamming code는 데이터 전송 중 발생한 에러를 검출할 뿐만 아니라, 에러가 발생한 위치를 찾아내어 원래의 값으로 정정까지 할 수 있는 오류 정정 코드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. C 언어의 특징이 아닌 것은?

  1. 하드웨어에 직접 접근할 수 있다.
  2. 펌웨어(Firmware) 개발에 주로 사용된다.
  3. 대표적인 인터프리터 언어이다.
  4. 순차적인 특성을 가진다.
(정답률: 67%)
  • C 언어는 소스 코드를 한 번에 기계어로 변환하여 실행하는 대표적인 컴파일 언어입니다.

    오답 노트
    대표적인 인터프리터 언어이다: C 언어는 컴파일 언어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 데이터 전송에 대한 설명으로 옳지 않은 것은?

  1. 원거리 데이터 전송은 모두 병렬전송이다.
  2. 컴퓨터 내부의 데이터 전송은 직렬과 병렬 전송으로 이루어진다.
  3. 변복조 장치는 중ㆍ고속의 원거리 통신에 적합하다.
  4. 컴퓨터 내부의 데이터 전송은 데이터 버스를 통하여 이루어지므로 각기 다른 형태로 이루어진다.
(정답률: 75%)
  • 원거리 데이터 전송은 전송 비용과 동기화 문제로 인해 주로 직렬 전송 방식을 사용합니다.

    오답 노트
    원거리 데이터 전송은 모두 병렬전송이다: 원거리는 직렬 전송이 기본입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. CPU를 구성하는 주요 요소에 해당되지 않는 것은?

  1. 연산장치
  2. 레지스터
  3. 제어장치
  4. 주기억장치
(정답률: 71%)
  • CPU는 연산장치(ALU), 제어장치, 레지스터로 구성됩니다. 주기억장치는 CPU 외부에서 데이터를 저장하는 독립적인 장치이므로 CPU의 구성 요소에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 중앙처리장치를 하나의 칩으로 집적해서 만들고 메모리와 입출력 장치를 접속시킨 것은?

  1. 전원회로
  2. 마이크로컴퓨터
  3. 터미널
  4. 데이터 시스템
(정답률: 79%)
  • 중앙처리장치(CPU)를 하나의 칩(마이크로프로세서)으로 집적하고, 여기에 메모리와 입출력 장치를 연결하여 구성한 컴퓨터 시스템을 마이크로컴퓨터라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 순서도를 작성하는 이유로 가장 타당한 것은?

  1. 시스템의 성능을 분석하기 위하여 한다.
  2. C언어의 코딩을 생략하기 위하여 한다.
  3. 프로그램을 작성할 경우 처리되는 자료의 흐름이 잘 이해되도록 하기 위하여 한다.
  4. 시스템 설계를 하기 위하여 한다.
(정답률: 84%)
  • 순서도는 프로그램의 논리적 흐름을 기호화하여 시각적으로 표현한 것입니다. 따라서 프로그램을 작성할 때 처리되는 자료의 흐름을 명확하게 이해하고 설계하기 위해 작성합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 마이크로프로그램을 이용하는 제어 장치의 구성 요소가 아닌 것은?

  1. 제어 버퍼 레지스터(Control Buffer Register)
  2. 제어 주소 레지스터(Control Address Register)
  3. 명령어 해독기(Instruction Decoder)
  4. 명령어 인출기(Instruction Fetcher)
(정답률: 62%)
  • 마이크로프로그램 제어 장치는 제어 주소 레지스터(CAR), 제어 버퍼 레지스터(CBR), 명령어 해독기 등으로 구성되어 마이크로 명령어를 실행합니다. 명령어 인출기는 제어 장치의 구성 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 입력 장치가 아닌 것은?

  1. 키보드
  2. X-Y 플로터
  3. 마우스
  4. OMR
(정답률: 84%)
  • 입력 장치는 외부의 데이터를 컴퓨터 내부로 전달하는 장치입니다.

    오답 노트
    X-Y 플로터: 컴퓨터의 디지털 데이터를 종이에 그림으로 출력하는 대표적인 출력 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. CPU가 정지 상태임을 나타내는 신호는?

(정답률: 77%)
  • CPU의 동작을 멈추게 하는 정지 신호는 HALT 신호를 통해 제어됩니다. 따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 컴퓨터의 기억장치에서 표현되는 정보의 단위가 아닌 것은?

  1. bit
  2. byte
  3. address
  4. word
(정답률: 84%)
  • 컴퓨터의 정보 단위는 데이터의 크기를 나타내는 bit, byte, word 등이 사용됩니다.

    오답 노트
    address: 정보의 크기가 아니라 데이터가 저장된 메모리 상의 위치를 나타내는 주소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. PCB와 IC를 테스트하기 위한 목적으로 1985년 조직된 것은?

  1. ITU
  2. IEEE
  3. JTAG
  4. W3C
(정답률: 70%)
  • JTAG(Joint Test Action Group)는 1985년에 결성되어 PCB와 IC의 테스트를 위한 표준 인터페이스 규격을 정의한 조직입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 한 명령의 execute cycle 중에 인터럽트 요청이 있어 인터럽트를 처리한 후 다음에 수행하는 cycle은?

  1. fetch cycle
  2. indirect cycle
  3. direct cycle
  4. execute cycle
(정답률: 77%)
  • 인터럽트 처리가 완료되면 CPU는 중단되었던 지점부터 다시 명령어를 실행해야 합니다. 따라서 모든 명령어 실행의 첫 단계인 fetch cycle로 돌아가 다음 명령어를 인출합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 4096×8 EPROM인 메모리에서 어드레스와 데이터는 각각 몇 비트씩인가?

  1. 어드레스 : 8비트, 데이터 : 8비트
  2. 어드레스 : 8비트, 데이터 : 12비트
  3. 어드레스 : 12비트, 데이터 : 8비트
  4. 어드레스 : 12비트, 데이터 : 12비트
(정답률: 77%)
  • 메모리 용량에서 앞의 숫자는 주소(Address)의 개수를, 뒤의 숫자는 데이터(Data)의 비트 수를 의미합니다. 주소 비트 수는 $2^n = 4096$을 만족하는 $n$값을 구하여 결정합니다.
    ① [기본 공식] $2^n = \text{Address Count}$
    ② [숫자 대입] $2^{12} = 4096$
    ③ [최종 결과] $\text{Address} = 12\text{bit}, \text{Data} = 8\text{bit}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 메이지 스테이트(Major State)의 인출(Fetch) 사이클에서 사용하지 않는 것은?

  1. Program Counter
  2. Stack Pointer
  3. Memory Buffer Register
  4. Memory Address Register
(정답률: 59%)
  • 인출(Fetch) 사이클은 메모리에서 명령어를 가져오는 단계로, PC(Program Counter), MAR(Memory Address Register), MBR(Memory Buffer Register)이 사용됩니다. Stack Pointer는 서브루틴 호출이나 인터럽트 처리 시 스택 영역을 관리할 때 사용되므로 인출 사이클과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 프로그램의 잘못을 고쳐 나가는 작업을 무엇이라 하는가?

  1. 코딩(CODING)
  2. 디버깅(DEBUGGING)
  3. 펀칭(PUNCHING)
  4. 레코딩(RECORDING)
(정답률: 90%)
  • 프로그램 실행 중 발생하는 오류(Bug)를 찾아내어 수정하는 과정을 디버깅(DEBUGGING)이라고 합니다.

    오답 노트
    코딩(CODING): 소스 코드를 작성하는 과정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 중앙처리장치(CPU)를 통하지 않고 직접 주기억 장치를 액세스하여 데이터가 전송되는 방식은?

  1. DMA
  2. Handshaking I/O
  3. Cache Memory
  4. Programmed I/O
(정답률: 84%)
  • DMA(Direct Memory Access)는 CPU의 개입 없이 입출력 장치가 주기억 장치에 직접 접근하여 데이터를 전송하는 방식으로, CPU의 부하를 줄이고 데이터 전송 속도를 높이는 효율적인 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 연산자(operation)의 기능에 속하지 않는 것은?

  1. 주소지정 기능
  2. 전달 기능
  3. 제어 기능
  4. 입출력 기능
(정답률: 54%)
  • 연산자(Operation Code)는 CPU가 수행할 동작(제어, 전달, 입출력 등)을 지시하는 기능이며, 데이터가 저장된 위치를 가리키는 주소지정 기능은 오퍼랜드(Operand)의 역할입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 다음 중 고주파용 주파수계가 아닌 것은?

  1. 흡수형 주파수계
  2. 헤테로다인 주파수계
  3. Lecher 선 주파수계
  4. 진동편형 주파수계
(정답률: 70%)
  • 진동편형 주파수계는 기계적 공진을 이용하는 방식으로, 주로 저주파 측정에 사용되는 계기입니다.

    오답 노트
    흡수형, 헤테로다인, Lecher 선 주파수계: 고주파 측정 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 가동코일형 계기에서 영구자석 간에 연철심을 사용하는 이유는?

  1. 평등 자계로 하기 위하여
  2. 제어 작용을 시키기 위하여
  3. 불평등 자계로 하기 위하여
  4. 제동 작용을 시키기 위하여
(정답률: 73%)
  • 가동코일형 계기에서 연철심을 사용하는 이유는 자속의 누설을 막고 자계의 분포를 균일하게 만들어, 코일의 어느 위치에서나 일정한 힘을 받게 하는 평등 자계를 형성하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 증폭기의 비선형 동작에 의해 나타나는 일그러짐율을 측정하는 계측기는?

  1. 스펙트럼 분석기
  2. 고주파 왜율계
  3. 저주파 왜율계
  4. 고조파 왜율계
(정답률: 59%)
  • 증폭기의 비선형 동작으로 인해 기본파 외에 고조파 성분이 발생하며, 이로 인한 파형의 일그러짐 정도를 측정하는 장치를 고조파 왜율계라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 디지털 계측에서 A-D 변환기의 분류방식이 아닌 것은?

  1. 전압-주파수 변환방식
  2. 전압-시간 변환방식
  3. 전압-전류 변환방식
  4. 수치 비교형
(정답률: 65%)
  • A-D 변환기는 아날로그 전압을 디지털 수치로 바꾸는 장치로, 전압을 주파수, 시간, 또는 수치 비교 방식으로 변환합니다. 전압-전류 변환방식은 단순히 신호의 형태를 바꾸는 것이지 디지털 수치로 변환하는 A-D 변환 방식이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 스위프 신호 발진기에 들어가지 않는 것은?

  1. 저주파 발진기
  2. 톱니파 발진기
  3. 진폭 제한기
  4. 리액턴스관
(정답률: 49%)
  • 스위프 신호 발진기는 주파수가 시간에 따라 변하는 신호를 생성하며, 이를 위해 톱니파 발진기, 진폭 제한기, 리액턴스관 등이 구성 요소로 사용됩니다. 저주파 발진기는 특정 저주파 신호를 생성하는 장치로 스위프 신호 생성과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 참값이 200[mA]이고, 측정값이 204[mA]일 때 오차율은?

  1. 1[%]
  2. 2[%]
  3. 3[%]
  4. 4[%]
(정답률: 76%)
  • 측정값과 참값의 차이를 참값으로 나눈 비율에 100을 곱하여 오차율을 계산합니다.
    ① [기본 공식] $\epsilon = \frac{M - T}{T} \times 100$
    ② [숫자 대입] $\epsilon = \frac{204 - 200}{200} \times 100$
    ③ [최종 결과] $\epsilon = 2$
    따라서 오차율은 $2\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 직류 고전압 측정시 사용될 수 있는 측정확대 장치는?

  1. 저항 분류기
  2. 인덕턴스 분압기
  3. 저항 분압기
  4. 인덕턴스 변류기
(정답률: 71%)
  • 직류 전압은 주파수가 0이므로 인덕터나 커패시터를 사용할 수 없으며, 저항의 전압 분배 법칙을 이용한 저항 분압기를 통해 고전압을 측정 가능한 낮은 전압으로 낮추어 측정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 직류고감도 전압계의 입력회로에는 어떠한 회로가 사용되는가?

  1. 저저항 분압회로
  2. 고저항 분압회로
  3. 저입력 직류증폭회로
  4. 고입력 직류증폭회로
(정답률: 65%)
  • 직류고감도 전압계는 측정 대상 회로에 영향을 주지 않기 위해 입력 임피던스를 매우 높게 유지해야 하므로, 고저항 분압회로를 사용하여 전압을 낮추어 측정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 계수형 주파수계로 측정할 수 없는 것은?

  1. 주기
  2. 고주파 진폭
  3. 분주비
  4. 시간간격 측정
(정답률: 71%)
  • 계수형 주파수계는 일정 시간 동안 들어오는 펄스의 개수를 세어 주파수, 주기, 시간간격, 분주비 등을 측정하는 장치입니다. 하지만 전압의 크기인 진폭을 측정하는 기능은 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 그림과 같은 등가회로로 표시할 수 있는 콘덴서의 유전체 역률 tanδ를 나타내는 식 중 옳은 것은?

(정답률: 72%)
  • 콘덴서의 유전체 역률 $\tan \delta$는 정전용량 $C$와 직렬 저항 $R$의 곱에 각주파수 $\omega$를 곱한 값으로 정의됩니다.
    ① [기본 공식] $\tan \delta = \omega C R$
    ② [숫자 대입] $\tan \delta = \omega C R$
    ③ [최종 결과] $\tan \delta = \omega C R$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 고주파 전류계용으로 일반적으로 많이 사용되는 것은?

  1. 가동철편형
  2. 전류력계형
  3. 가동코일형
  4. 열전대형
(정답률: 50%)
  • 열전대형 전류계는 전류에 의한 발열량을 측정하여 전류값을 구하는 방식으로, 주파수의 영향을 거의 받지 않아 고주파 전류 측정에 매우 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 중 일반적인 측정 상의 주의할 점으로 옳지 않은 것은?

  1. 표유 임피던스를 크게 할 것
  2. 차폐 및 접지를 철저히 할 것
  3. 주파수대에 적합한 회로 소자를 쓸 것
  4. 기기 회로의 임피던스 정합을 시킬 것
(정답률: 83%)
  • 정확한 측정을 위해서는 원치 않는 신호가 유입되는 표유 임피던스(Stray Impedance)를 최대한 작게 하여 영향을 최소화해야 합니다.

    오답 노트
    차폐 및 접지, 적합한 소자 사용, 임피던스 정합은 모두 측정 오차를 줄이기 위한 필수 주의 사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 오실로스코프로 진폭 변조편을 측정하여 다음과 같은 파형을 얻었다. 최대치(A)=40[mm]로 하고 변조도(M)=80[%]로 하기 위한 최소치 B의 크기는 약 얼마인가?

  1. 4.4[mm]
  2. 3.3[mm]
  3. 2.3[mm]
  4. 1.5[mm]
(정답률: 61%)
  • 진폭 변조의 변조도는 최대 진폭과 최소 진폭의 차이를 그 합으로 나눈 값으로 계산합니다.
    ① [기본 공식] $M = \frac{A - B}{A + B}$
    ② [숫자 대입] $0.8 = \frac{40 - B}{40 + B}$
    ③ [최종 결과] $B = 4.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 직류에서부터 단파대 이하까지의 낮은 주파수에서 사용되는 감쇠기는?

  1. 리액턴스 감쇠기
  2. 용량 감쇠기
  3. M형 감쇠기
  4. 저항 감쇠기
(정답률: 61%)
  • 저항 감쇠기는 주파수 특성이 매우 넓어 직류(DC)부터 단파대 이하의 낮은 주파수 영역까지 광범위하게 사용되는 감쇠기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 오실로스코프의 CRT 구조에서 초점 조정기는?

  1. 제어 그리드
  2. 집속 양극
  3. 수차 조정기
  4. 수평 위치 조정기
(정답률: 55%)
  • 오실로스코프의 CRT 구조에서 전자빔을 한 점으로 모아 화면에 선명한 점을 형성하게 하는 초점 조정 기능은 집속 양극이 담당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 상호 인덕턴스 계측에 주로 사용하는 bridge는?

  1. Wien bridge
  2. kohlrausch bridge
  3. Schering bridge
  4. Campbell bridge
(정답률: 69%)
  • 상호 인덕턴스(Mutual Inductance)를 정밀하게 측정하기 위해 설계된 전용 브리지 회로는 Campbell bridge입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 피측정 주파수를 계수형 주파수계로 측정한 결과 1초에 반복한 횟수가 60번 이었다. 피측정 주파수는?

  1. 1 [Hz]
  2. 60 [Hz]
  3. 1/60 [Hz]
  4. 360 [Hz]
(정답률: 88%)
  • 주파수의 정의는 단위 시간인 $1\text{s}$ 동안 반복되는 사이클의 횟수를 의미합니다.
    ① [기본 공식] $f = \frac{n}{t}$
    ② [숫자 대입] $f = \frac{60}{1}$
    ③ [최종 결과] $f = 60\text{ Hz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 전자 시간 간격 계수기로 선형 경사 전압이 입력전압 기준에서 0[V]까지 하강하는데 걸리는 시간을 측정하여 그 시간에 비례하는 펄스 개수를 전자 지시기 상에서 숫자로 나타내는 디지털 전압계(DVM)는?

  1. 램프형(ramp-type)
  2. 적분형(integrating-type)
  3. 연속 평형형(continuous balance-type)
  4. 계속 추정형(successive approximation-type)
(정답률: 57%)
  • 램프형(ramp-type) DVM은 선형 경사 전압(Ramp voltage)이 입력 전압에서 $0\text{V}$까지 하강하는 데 걸리는 시간을 측정하여, 그 시간 동안의 펄스 개수를 세어 전압을 디지털로 표시하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. X-Y 기록계를 사용할 수 없는 것은?

  1. 제어계의 동작 분석
  2. 자성 재료의 자화 곡선
  3. 디지털 전자계산기의 출력 기록
  4. 반도체의 특성 곡선으로부터 리사쥬 도형에 의한 해석
(정답률: 59%)
  • X-Y 기록계는 두 개의 아날로그 전압 신호를 각각 X축과 Y축으로 입력받아 파형이나 곡선을 그리는 장치입니다. 따라서 아날로그 신호가 아닌 디지털 전자계산기의 출력 기록에는 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 최대 눈금 300[V]인 0.2급 전압계로 전압을 측정하였더니 지시가 100[V]이었다. 상대오차는?

  1. 0.4[%]
  2. 0.5[%]
  3. 0.6[%]
  4. 0.7[%]
(정답률: 73%)
  • 계기급수는 최대 눈금 기준의 오차를 의미하므로, 실제 측정값에 대한 상대오차는 최대 눈금과 지시값의 비율을 곱하여 산출합니다.
    ① [기본 공식] $\text{상대오차} = \frac{\text{최대눈금}}{\text{지시값}} \times \text{계기급수}$
    ② [숫자 대입] $\text{상대오차} = \frac{300}{100} \times 0.2$
    ③ [최종 결과] $\text{상대오차} = 0.6\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
