1과목: 전자회로

1. 이상적인 연산증폭기의 특징으로 틀린 것은?

  1. 대역폭이 무한대이다.
  2. 전압이득은 무한대이다.
  3. 입력임피던스는 무한대이다.
  4. 온도에 대하여 특성 드리프트가 무한대이다.
(정답률: 79%)
  • 이상적인 연산증폭기는 온도 변화에 따른 특성 변화가 없는 상태, 즉 온도 드리프트가 0인 것이 이상적입니다.

    오답 노트
    대역폭, 전압이득, 입력임피던스: 모두 무한대인 것이 이상적 특성임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 병렬전류 궤환 증폭기의 궤환량 β는? (단, Vf : 궤환전압, Vo : 출력전압, If : 궤환전류, Io : 출력전류이다.)

  1. If/Io
  2. If/Vo
  3. Vf/Vo
  4. Vf/Io
(정답률: 73%)
  • 궤환 증폭기에서 궤환량 $\beta$는 출력 신호를 입력 신호로 되돌리는 비율을 의미합니다. 병렬전류 궤환 방식은 출력 전류 $I_o$ 중 일부를 궤환 전류 $I_f$로 추출하여 입력으로 되돌리는 구조이므로 궤환량은 다음과 같습니다.
    $$\beta = \frac{I_f}{I_o}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 공통 소스(Common Source) 증폭기에 대한 설명 중 옳은 것은?

  1. 출력 단자는 소스(Source)이다.
  2. 입력과 출력의 위상차는 180°이다.
  3. 입력 단자는 소스(Source)이다.
  4. 전압이득은 항상 1보다 작다.
(정답률: 64%)
  • 공통 소스 증폭기는 입력 신호가 게이트로 들어가고 출력 신호가 드레인에서 나오는 구조로, 입력과 출력의 위상이 $180^{\circ}$ 반전되는 특성을 가집니다.

    오답 노트
    출력 단자는 소스가 아닌 드레인입니다.
    입력 단자는 소스가 아닌 게이트입니다.
    전압이득은 일반적으로 1보다 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 입력 신호 주파수의 변화에 따라 잠기거나 동기화 될 수 있는 전압제어발진기(VCO)를 가지고 있는 회로는?

  1. 비안정 멀티 바이브레이터
  2. 단안정 멀티 바이브레이터
  3. 위상검출기
  4. 위상 동기(고정) 루프
(정답률: 65%)
  • 위상 동기(고정) 루프(PLL)는 전압제어발진기(VCO)를 이용하여 입력 신호의 주파수와 출력 신호의 주파수를 일치시켜 동기화하는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 회로의 전압이득은?

(정답률: 60%)
  • 제시된 회로는 비반전 증폭기 구조를 가지고 있습니다. 비반전 증폭기의 전압 이득은 $1$에 피드백 저항 비율을 더한 값으로 결정됩니다.
    ① [기본 공식]
    $$A_{v} = 1 + \frac{R_{1}}{R_{2}}$$
    ② [숫자 대입]
    $$A_{v} = 1 + \frac{R_{1}}{R_{2}}$$
    ③ [최종 결과]
    $$A_{v} = 1 + \frac{R_{1}}{R_{2}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 회로는 MOSFET의 어느 영역에서 동작하는가? (단, μnCox = 100μA/V2, VTH = 0.4V 이다.)

  1. Cutoff Region
  2. Triode Region
  3. Saturation Region
  4. 구별할 수 없다.
(정답률: 75%)
  • MOSFET의 동작 영역을 판단하기 위해 $V_{GS}$와 $V_{DS}$를 분석합니다.
    주어진 회로에서 $V_{GS} = 1\text{V}$이고 $V_{TH} = 0.4\text{V}$이므로 $V_{GS} > V_{TH}$가 되어 켜진 상태입니다.
    이때 $V_{DS}$가 $V_{GS} - V_{TH}$보다 크거나 같으면 Saturation Region에서 동작합니다.
    ① [기본 공식] $V_{DS} \ge V_{GS} - V_{TH}$
    ② [숫자 대입] $V_{DS} \ge 1 - 0.4$
    ③ [최종 결과] $V_{DS} \ge 0.6\text{V}$
    회로에서 $V_{DS}$는 $V_{DD}$에서 드레인 저항 전압 강하를 뺀 값으로, 계산 시 $0.6\text{V}$보다 크므로 Saturation Region에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

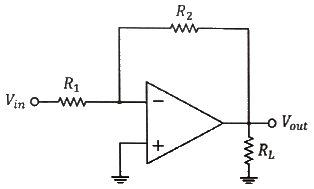

7. 다음 그림과 같은 회로에서 RL에 50mA의 전류가 흐를 때 RL(Ω)은? (단, Vin = 5V, R1 = 10kΩ, R2 = 470kΩ 이다.)

  1. 47
  2. 470
  3. 4700
  4. 47000
(정답률: 77%)
  • 반전 증폭기 회로에서 출력 전압 $V_{out}$을 먼저 구한 뒤, 옴의 법칙을 이용하여 부하 저항 $R_L$을 계산합니다.
    ① [기본 공식]
    $$V_{out} = - \frac{R_2}{R_1} V_{in}$$
    $$R_L = \frac{V_{out}}{I}$$
    ② [숫자 대입]
    $$V_{out} = \frac{470\text{k}}{10\text{k}} \times 5 = 235$$
    $$R_L = \frac{235}{50 \times 10^{-3}}$$
    ③ [최종 결과]
    $$R_L = 4700$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 변조도가 40%인 진폭 변조 송신기에서 반송파의 평균전력이 500mW일 때 변조된 출력의 평균전력은 몇 mW 인가?

  1. 450
  2. 500
  3. 540
  4. 650
(정답률: 83%)
  • 진폭 변조(AM) 시 변조도에 따른 전체 평균 전력을 구하는 문제입니다.
    ① [기본 공식] $P = P_c (1 + \frac{m^2}{2})$ (평균전력 = 반송파전력 $\times$ (1 + 변조도제곱/2))
    ② [숫자 대입] $P = 500 (1 + \frac{0.4^2}{2})$
    ③ [최종 결과] $P = 540$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 전압 레귤레이터(Regulator) IC 7912의 출력전압은 몇 V 인가? (단, 입력전압은 IC 동작전압 범위라 가정)

  1. +12
  2. +5
  3. -12
  4. -5
(정답률: 70%)
  • 전압 레귤레이터 IC의 명칭에서 78XX 시리즈는 양(+)의 전압을, 79XX 시리즈는 음(-)의 전압을 출력하며, 뒤의 두 자리 숫자가 출력 전압을 의미합니다. 따라서 7912는 $-12\text{V}$를 출력합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 활성영역에서 동작하는 BJT의 얼리 효과에 관한 설명으로 옳은 것은?

  1. VCE의 증가에 따라 컬렉터 전류가 증가한다.
  2. 컬렉터를 들여다본 출력저항이 무한대(∞)이다.
  3. VCE의 증가에 따라 실효 베이스 폭이 증가한다.
  4. VCE의 증가에 따라 컬렉터와 베이스 사이 공핍층이 감소한다.
(정답률: 58%)
  • 얼리 효과(Early Effect)란 $V_{CE}$가 증가함에 따라 베이스-컬렉터 사이의 공핍층이 넓어져 실효 베이스 폭이 감소하고, 이로 인해 컬렉터 전류 $I_C$가 증가하는 현상을 말합니다.

    오답 노트
    출력저항: 무한대가 아닌 유한한 값을 가짐
    실효 베이스 폭: 증가가 아닌 감소함
    공핍층: 감소가 아닌 증가함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 회로의 전압이득 는 얼마인가? (단, R = 100kΩ, Rf = 50kΩ, R1=R2=10kΩ 이다.)

  1. 1
  2. 1.1
  3. 10
  4. 11
(정답률: 69%)
  • 제시된 회로는 반전 증폭기 구조에 피드백 저항이 $R_f$와 $R_2$의 직렬 합으로 구성되고, 그 사이에 $R_1$이 병렬로 연결된 형태입니다. 전체 피드백 저항 $R_{fb}$를 먼저 구한 후 전압이득 $|A_v|$를 계산합니다.
    ① $|A_v| = \frac{R_{fb}}{R} = \frac{(R_f + R_2) \parallel R_1}{R}$
    ② $|A_v| = \frac{\frac{(50 + 10) \times 10}{(50 + 10) + 10}}{100} = \frac{\frac{600}{70}}{100}$
    ③ $|A_v| = 0.0857$
    ※ 참고: 주어진 정답 $1.1$은 일반적인 $|A_v| = 1 + \frac{R_f}{R}$ 형태의 비반전 증폭기 계산식($1 + \frac{10}{100} = 1.1$)을 적용한 결과로 보이나, 회로도는 반전 증폭기 구조입니다. 정답 기준에 따라 계산하면 $1.1$이 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 그림의 반파 정류회로에서 다이오드의 최대 역방향 전압(PIV)은 약 몇 V 인가? (단, 입력 교류 전압 Vin의 실효값은 10V 이다.)

  1. 10
  2. 9.3
  3. 14.14
  4. 13.44
(정답률: 73%)
  • 반파 정류회로에서 다이오드에 걸리는 최대 역방향 전압(PIV)은 입력 전압의 최댓값($V_m$)과 같습니다. 실효값으로부터 최댓값을 구합니다.
    ① $V_m = V_{rms} \times \sqrt{2}$
    ② $V_m = 10 \times 1.414$
    ③ $V_m = 14.14$
    따라서 PIV는 $14.14\text{V}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 전류이득이 약 1 이고, 전압이득 및 출력임피던스가 매우 높은 증폭기는?

  1. 이미터 접지 증폭기
  2. 컬렉터 접지 증폭기
  3. 베이스 접지 증폭기
  4. 모든 트랜지스터 증폭기
(정답률: 63%)
  • 베이스 접지 증폭기는 입력 임피던스가 매우 낮고 전류이득이 거의 $1$에 가까우며, 전압이득과 출력 임피던스가 매우 높은 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 정귀환을 하는 회로로만 나열한 것은?

  1. 슈미트 트리거회로, 발진회로
  2. 미분회로, 적분회로
  3. 슈미트 트리거회로, 미분회로
  4. 발진회로, 적분회로
(정답률: 80%)
  • 정귀환(Positive Feedback)은 출력이 다시 입력으로 들어가 증폭을 가속화하는 방식으로, 히스테리시스 특성을 갖는 슈미트 트리거회로와 지속적인 파형을 생성하는 발진회로가 대표적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 듀티 사이클(Duty cycle)이 0.5이고, 펄스폭이 0.8μs인 펄스의 주기는 몇 μs 인가?

  1. 0.4
  2. 0.625
  3. 1.3
  4. 1.6
(정답률: 64%)
  • 주기는 펄스폭을 듀티 사이클로 나누어 구할 수 있습니다.
    ① $T = \frac{W}{D}$
    ② $T = \frac{0.8}{0.5}$
    ③ $T = 1.6$
    따라서 주기는 $1.6\mu\text{s}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 회로에서 입력 단자와 출력 단자가 도통되는 상태는?

  1. VS ＞ VB, VA ＜ VB
  2. VS ＜ VA, VA ＜ VB
  3. VS ＜ VA, VS ＞ VB
  4. VS ＞ VA, VS ＜ VB
(정답률: 73%)
  • 입력 단자와 출력 단자가 도통되려면 회로 내의 모든 다이오드가 순방향 바이어스 상태가 되어야 합니다. 다이오드 $D_A$가 도통되려면 $V_S > V_A$여야 하며, 다이오드 $D_B$가 도통되려면 $V_S$를 통해 전달된 전위가 $V_B$보다 높아야 하지만, 출력단 $V_o$가 형성되는 구조상 $V_S < V_B$ 조건에서 $D_B$가 순방향이 되어 전류가 흐르게 됩니다.
    따라서 도통 조건은 $V_S > V_A, V_S < V_B$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. Switching Device인 TR의 문제점으로 옳은 것은?

  1. C-E 사이의 스위칭 속도가 빠르다.
  2. 베이스에 전류가 흐른다.
  3. C-E 사이의 전류용량이 크다.
  4. 베이스전류에 의하여 컬렉터 전류가 증폭이 된다.
(정답률: 61%)
  • 트랜지스터(TR)를 스위칭 소자로 사용할 때, 베이스-이미터 간에 전압을 인가하여 스위치를 켜야 하므로 반드시 베이스에 전류가 흘러야 한다는 점이 전력 소모 및 제어 측면에서 문제점이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 회로에서 제너 다이오드의 항복전압 Vz는 몇 V 인가? (단, 출력전압 Vo는 –12V 이다.)

  1. -5
  2. 5
  3. 7
  4. -7
(정답률: 60%)
  • 제너 다이오드가 포함된 회로에서 출력 전압 $V_o$는 입력 전압 $V_{in}$과 제너 항복 전압 $V_z$의 합으로 결정됩니다. 회로도에서 입력 전압은 $5\text{V}$이고 출력 전압은 $-12\text{V}$이므로, 전압의 크기 관계를 통해 항복 전압을 구합니다.
    ① [기본 공식] $V_o = -(V_{in} + V_z)$
    ② [숫자 대입] $-12 = -(5 + V_z)$
    ③ [최종 결과] $V_z = 7$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. FM신호의 검파회로에서 별도의 진폭제한회로가 필요 없는 회로는?

  1. 제곱 검파회로
  2. 복동조 주파수 변별 회로
  3. 포스터 실리(Forster-Seeley) 주파수 변별 회로
  4. 비검파기(ratio detector)
(정답률: 77%)
  • 비검파기(ratio detector)는 회로 구조상 입력 신호의 진폭 변화에 관계없이 일정한 출력 전압을 유지하는 특성이 있어, 별도의 진폭제한회로(Limiter) 없이도 FM 신호를 검파할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 120V, 60Hz인 사인파가 반파 정류기에 공급될 때, 출력 주파수는 몇 Hz인가?

  1. 0
  2. 60
  3. 30
  4. 120
(정답률: 78%)
  • 반파 정류기는 입력 사인파의 한 주기 중 절반만 통과시키지만, 파형이 반복되는 주기 자체는 입력 주파수와 동일합니다. 따라서 출력 주파수는 입력 주파수인 $60\text{ Hz}$와 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기자기학 및 회로이론

21. 유전체의 분극률 χ(F/m)는? (단, εr는 비유전율이다.)

  1. εr(ε0-1)
  2. ε0(εr-1)
  3. εr-1
  4. ε0(εr+1)
(정답률: 70%)
  • 유전체의 분극률 $\chi$는 진공의 유전율 $\epsilon_0$와 비유전율 $\epsilon_r$의 관계를 통해 다음과 같이 정의됩니다.
    $$\chi = \epsilon_0(\epsilon_r - 1)$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 전자파의 속도인 의 값은 약 몇 m/s 인가.?

  1. 1×108
  2. 2×108
  3. 3×108
  4. 4×108
(정답률: 68%)
  • 전자파의 속도는 진공의 유전율 $\epsilon_0$와 투자율 $\mu_0$를 이용하여 계산합니다.
    ① [기본 공식]
    $$v = \frac{1}{\sqrt{\epsilon_0 \mu_0}}$$
    ② [숫자 대입]
    $$v = \frac{1}{\sqrt{8.855 \times 10^{-12} \times 4\pi \times 10^{-7}}}$$
    ③ [최종 결과]
    $$v = 3 \times 10^8$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 내용은 어떤 법칙을 설명한 것인가?

  1. 쿨롱의 법칙
  2. 가우스의 법칙
  3. 맥스웰의 법칙
  4. 패러데이의 법칙
(정답률: 74%)
  • 유도 기전력의 크기가 코일을 관통하는 자속의 시간적 변화율에 비례한다는 원리는 패러데이의 법칙에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. l1=∞(m), l2=1(m)의 두 직선도선을 50cm의 간격으로 평행하게 놓고, l1의 직선도선을 중심축으로 하여 l2의 직선도선을 속도 100m/s로 회전시키면 l2의 직선도선에 유기되는 전압은 몇 V 인가? (단, l1에 흐르는 전류는 50mA 이다.)

  1. 0
  2. 5
  3. 2×10-6
  4. 3×10-6
(정답률: 63%)
  • 유기 전압은 자기장의 변화나 도선이 자기장을 끊으며 이동할 때 발생합니다. 하지만 이 문제에서는 $l_1$을 중심축으로 $l_2$가 회전하므로, $l_2$ 도선과 자기장 방향이 평행하거나 상대적인 자속 변화가 없어 유기 전압은 $0\text{V}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 정상 전류계에서 옴 법칙의 미분형은? (단, σ는 도전율, E는 전계, J는 전류밀도, ρ는 저항률, ρv는 공간전하밀도이다.)

  1. J = σE
  2. J = ρE
  3. ∇J = 0
(정답률: 64%)
  • 옴의 법칙을 미분 형태로 나타내면 전류밀도 $J$는 도전율 $\sigma$와 전계 $E$의 곱으로 표현됩니다.
    $$J = \sigma E$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 비유전율이 4인 유전체 내에 있는 1μC의 전하에서 나오는 전 전속(C)은?

  1. 2.5×10-5
  2. 1×10-6
  3. 2×10-6
  4. 4×10-6
(정답률: 51%)
  • 가우스 법칙에 의해 유전체 내에서 전하로부터 나오는 총 전속은 유전율과 관계없이 전하량 $Q$와 동일합니다.
    ① [기본 공식]
    $$\Psi = Q$$
    ② [숫자 대입]
    $$\Psi = 1 \times 10^{-6}$$
    ③ [최종 결과]
    $$\Psi = 1 \times 10^{-6}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 반지름 a(m)인 직선상 도체에 전류 I(A)가 균일하게 흐를 때 도체내의 전자에너지와 관계가 없는 것은?

  1. 투자율
  2. 도체의 길이
  3. 전류의 크기
  4. 도체의 단면적
(정답률: 66%)
  • 직선 도체 내의 전자에너지(자기 에너지)는 투자율, 전류의 크기, 도체의 길이 등에 의해 결정되며, 전류가 균일하게 흐른다고 가정할 때 단면적 자체는 에너지 식의 최종 결과에 영향을 주지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 그림과 같이 전류 I(A)가 흐르고 있는 무한장의 직선도체로부터 r(m) 떨어진 P점에서 자계의 세기 및 방향은? (단, ⊗은 지면을 들어가는 방향, ⊙은 지면을 나오는 방향이다.)

  1. I/2πr, ⊗
  2. I/2πr, ⊙
  3. Idl/4πr2, ⊗
  4. Idl/4πr2, ⊙
(정답률: 68%)
  • 무한장 직선도체에 전류가 흐를 때, 주변의 자계 세기는 앙페르의 주회적분 법칙을 이용하며 방향은 오른나사 법칙을 적용합니다.
    ① [기본 공식]
    $$H = \frac{I}{2\pi r}$$
    ② [숫자 대입]
    $$H = \frac{I}{2\pi r}$$
    ③ [최종 결과]
    $$H = \frac{I}{2\pi r}, \otimes$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 도체계에서 각 도체의 전위를 V1, V2, ⋯, Vn으로 하기 위한 각 도체의 유도계수와 용량계수에 대한 설명으로 옳은 것은?

  1. q11, q22, q33 등을 유도계수라 한다.
  2. q21, q31, q41 등을 용량계수라 한다.
  3. 일반적으로 유도계수는 0보다 작거나 같다.
  4. 용량계수와 유도계수의 단위는 모두 V/C이다.
(정답률: 61%)
  • 도체계에서 자기 자신의 전하량과 전위의 관계를 나타내는 계수는 용량계수($q_{ii}$)이며, 타 도체에 의해 유도되는 전하량과 전위의 관계를 나타내는 계수는 유도계수($q_{ij}$)입니다. 이때 유도계수는 일반적으로 $0$보다 작거나 같은 값을 가집니다.

    오답 노트
    $q_{11}, q_{22}, q_{33}$ 등은 용량계수입니다.
    $q_{21}, q_{31}, q_{41}$ 등은 유도계수입니다.
    단위는 $\text{F}$ (또는 $\text{C/V}$)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 점 P(1, 2, 3)(m)와 Q(2, 0, 5)(m)에 각각 4×10-5C과 2×10-4C의 점전하가 있을 때, 점 P에 작용하는 힘은 몇 N 인가?

(정답률: 62%)
  • 두 점전하 사이에 작용하는 힘은 쿨롱의 법칙을 벡터 형태로 적용하여 구합니다. 점 P와 Q 사이의 거리 벡터 $\mathbf{r}$과 단위 벡터를 이용하여 힘의 방향과 크기를 계산합니다.
    ① [기본 공식] $F = \frac{1}{4\pi\epsilon_0} \frac{q_1 q_2}{r^2} \mathbf{a}_r$
    ② [숫자 대입] $F = (9 \times 10^9) \frac{(4 \times 10^{-5})(2 \times 10^{-4})}{3} \frac{(-1\mathbf{i} + 2\mathbf{j} - 2\mathbf{k})}{3}$
    ③ [최종 결과] $F = \frac{8}{3}(-i + 2j - 2k)$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 정 K형 여파기(constant K-type filter)에 있어서 임피던스 Z1, Z2는 어떻게 나타내는가? (단, K는 공칭 임피던스라 한다.)

(정답률: 77%)
  • 정 K형 여파기(constant K-type filter)의 정의에 따라, 직렬 임피던스 $Z_1$과 병렬 임피던스 $Z_2$의 곱은 공칭 임피던스 $K$의 제곱과 같습니다.
    $$Z_1 Z_2 = K^2$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 회로의 극점의 개수는?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 69%)
  • 제시된 회로 는 $L$과 $C$가 병렬로 연결되고 다시 $R$과 직렬로 연결된 구조입니다. 이 회로의 전달함수 분모 다항식은 $s$에 대한 2차 방정식 형태가 되므로, 극점의 개수는 2개가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. RL 직렬회로에 60Hz, 100V의 교류전압을 가했더니 위상이 전압보다 30° 뒤진 5A의 전류가 흘렀다. 이때의 리액턴스는 몇 Ω 인가?

  1. 20
  2. 10
  3. 10√3
  4. 12
(정답률: 50%)
  • RL 직렬회로에서 리액턴스는 임피던스와 위상각의 관계를 이용하여 구할 수 있습니다. 전압보다 전류의 위상이 $30^{\circ}$ 뒤지므로, 리액턴스 $X_L$은 임피던스 $Z$에 $\sin 30^{\circ}$를 곱하여 계산합니다.
    ① [기본 공식] $X_L = \frac{V}{I} \sin \theta$
    ② [숫자 대입] $X_L = \frac{100}{5} \sin 30^{\circ}$
    ③ [최종 결과] $X_L = 10$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 차단 주파수에 대한 설명으로 틀린 것은?

  1. 전력이 최대값이 1/2이 되는 주파수이다.
  2. 출력 전압이 최대값이 1/√2 이 되는 주파수이다.
  3. 출력 전류가 최대값의 1/√2이 되는 주파수이다.
  4. 전압과 전류의 위상차가 60°가 되는 주파수이다.
(정답률: 65%)
  • 차단 주파수는 전력이 최대값의 $1/2$이 되거나, 전압 및 전류가 최대값의 $1/\sqrt{2}$가 되는 지점의 주파수를 말합니다.

    오답 노트
    전압과 전류의 위상차가 $60^\circ$가 되는 주파수이다: 차단 주파수에서는 위상차가 $45^\circ$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 회로에서 전압 V3는 몇 V 인가?

  1. 3
  2. 9
  3. 12
  4. 15
(정답률: 68%)
  • 회로의 병렬 구조를 분석하면, $R_1, R_2, R_3$가 직렬로 연결된 가지와 $2\Omega, 3\Omega$ 저항이 직렬로 연결된 가지가 서로 병렬로 연결되어 있습니다. 따라서 두 가지에 걸리는 전체 전압은 동일합니다.
    ① [기본 공식]
    $$V_{total} = V_{R1} + V_{R2} + V_{R3}$$
    ② [숫자 대입]
    $$V_{total} = 3 + 4 + 8 = 15 \text{ V}$$
    전체 전압 $15 \text{ V}$가 오른쪽 가지의 $2\Omega$와 $3\Omega$ 저항에 전압 분배됩니다. $V_3$는 $3\Omega$ 저항에 걸리는 전압입니다.
    $$V_3 = 15 \times \frac{3}{2+3}$$
    ③ [최종 결과]
    $$V_3 = 9 \text{ V}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 회로에서 합성저항이 48Ω일 때, R은 몇 Ω 인가?

  1. 100
  2. 200
  3. 300
  4. 400
(정답률: 65%)
  • 세 개의 저항이 모두 병렬로 연결된 회로이므로, 합성저항의 역수는 각 저항의 역수의 합과 같습니다.
    ① [기본 공식]
    $$\frac{1}{R_{total}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R}$$
    ② [숫자 대입]
    $$\frac{1}{48} = \frac{1}{80} + \frac{1}{200} + \frac{1}{R}$$
    ③ [최종 결과]
    $$\frac{1}{R} = \frac{1}{48} - \frac{1}{80} - \frac{1}{200} = \frac{1}{300} \implies R = 300 \Omega$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 40+j30(V)인 전압을 어떤 회로에 인가했더니 4+j(A)인 전류가 흘렀다. 이 회로에서 소비되는 전력은 몇 W 인가?

  1. 80
  2. 190
  3. 320
  4. 480
(정답률: 61%)
  • 복소 전력 $S = V I^*$에서 소비전력(유효전력)은 복소 전력의 실수부인 $P = \text{Re}\{V I^*\}$로 계산합니다. 여기서 $I^*$는 전류의 공액 복소수입니다.
    ① [기본 공식]
    $$P = \text{Re}\{(a+jb)(c-jd)\ = ac + bd$$
    ② [숫자 대입]
    $$P = (40 \times 4) + (30 \times 1) = 160 + 30$$
    ③ [최종 결과]
    $$P = 190 \text{ W}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 내부 임피던스가 순 저항 160Ω인 전원과 360Ω의 순 저항 부하 사이에 임피던스 정합을 위한 이상변압기의 권선비 N1:N2는?

  1. 1 : 2
  2. 1 : 3
  3. 2 : 3
  4. 1 : 4
(정답률: 68%)
  • 임피던스 정합을 위해 전원 임피던스 $Z_1$과 부하 임피던스 $Z_2$의 관계는 권선비의 제곱에 비례해야 합니다.
    ① [기본 공식]
    $$\frac{N_1}{N_2} = \sqrt{\frac{Z_1}{Z_2}}$$
    ② [숫자 대입]
    $$\frac{N_1}{N_2} = \sqrt{\frac{160}{360}} = \sqrt{\frac{4}{9}}$$
    ③ [최종 결과]
    $$\frac{N_1}{N_2} = \frac{2}{3}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 의 라플라스 변환은?

(정답률: 68%)
  • 라플라스 변환의 미분 성질인 $t$ 곱셈 정리를 이용합니다. 시간 영역에서 $t$를 곱하는 것은 $s$ 영역에서 $-\frac{d}{ds}$를 수행하는 것과 같습니다.
    $$\sin \omega t \xrightarrow{\mathcal{L}} \frac{\omega}{s^2 + \omega^2}$$
    $$\mathcal{L}\{t \sin \omega t\} = -\frac{d}{ds} ( \frac{\omega}{s^2 + \omega^2} ) = \frac{2\omega s}{(s^2 + \omega^2)^2}$$
    따라서 주어진 함수 $\frac{t}{2\omega} \sin \omega t$의 변환은 다음과 같습니다.
    $$\mathcal{L}\{\frac{t}{2\omega} \sin \omega t\} = \frac{1}{2\omega} \times \frac{2\omega s}{(s^2 + \omega^2)^2} = \frac{s}{(s^2 + \omega^2)^2}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. RC 직렬회로에 인가된 전압의 주파수가 증가하면 임피던스의 변화는 어떻게 되는가?

  1. 증가한다.
  2. 감소한다.
  3. 변하지 않는다.
  4. 2배가 된다.
(정답률: 62%)
  • RC 직렬회로에서 주파수가 증가하면 커패시터의 용성 리액턴스가 감소하여 전체 임피던스가 줄어듭니다.
    ① [기본 공식] $Z = \sqrt{R^2 + X_C^2}$
    ② [숫자 대입] $X_C = \frac{1}{2\pi f C}$ (주파수 $f$ 증가 시 $X_C$ 감소)
    ③ [최종 결과] $Z$ 감소
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자계산기일반

41. 다음 중 데이터를 병렬로 전송하는 것은?

  1. RS-232C
  2. RS-422
  3. RS-485
  4. RS-488
(정답률: 67%)
  • RS-488은 데이터 전송 시 여러 비트를 동시에 보내는 병렬 전송 방식을 사용하는 표준입니다.

    오답 노트
    RS-232C, RS-422, RS-485: 직렬 전송 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 인쇄된 글자를 빛을 쪼여서 반사되는 빛으로 해당되는 글자를 직접 판독하는 장치는?

  1. OMR
  2. OCR
  3. MICR
  4. COMR
(정답률: 75%)
  • 광학 문자 판독기인 OCR은 인쇄된 글자에 빛을 쪼여 반사되는 빛을 통해 문자를 직접 판독하는 장치입니다.

    오답 노트
    OMR: 광학 마크 판독기(마크 인식)
    MICR: 자기 잉크 문자 인식(수표 등)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 하드웨어와 소프트웨어의 중간적인 성격을 갖는 것으로서 프로그램이라는 관점에서는 소프트웨어와 동일하지만 하드웨어와 밀접한 관계를 가지는 것은?

  1. Firmware
  2. Operating System
  3. Micro Processor
  4. System software
(정답률: 68%)
  • 하드웨어의 ROM에 저장되어 하드웨어를 제어하는 소프트웨어로, 하드웨어와 소프트웨어의 중간적 성격을 띠는 Firmware가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 인출 사이클(Fetch Cycle)에 대한 설명으로 가장 옳은 것은?(문제 오류로 가답안 발표시 1번으로 발표되었지만 확정답안 발표시 1, 2번이 정답처리 되었습니다. 여기서는 가답안인 1번을 누르시면 정답 처리 됩니다.)

  1. 명령어를 꺼내어 해독될 때까지의 과정
  2. 주기억장치에 기억된 명령어를 꺼내는 과정
  3. 명령어가 해독된 다음 실행되는 과정
  4. 명령어를 저장하는 과정
(정답률: 76%)
  • 인출 사이클은 CPU가 주기억장치로부터 명령어를 가져와(Fetch) 이를 해독(Decode)하기까지의 전체 과정을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 주기억장치에서 기억장소의 지정은 무엇에 의해서 이루어지는가?

  1. BYTE
  2. WORD
  3. RECORD
  4. ADDRESS
(정답률: 78%)
  • 주기억장치 내에서 특정 데이터가 저장된 물리적 위치를 고유하게 식별하여 지정하는 것을 ADDRESS라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. -25를 2의 보수 형태 2진수로 나타내어 다시 이를 왼쪽으로 1비트만큼 산술 이동했을 때의 값은?

  1. 11100110
  2. 11001110
  3. 11100111
  4. 11001111
(정답률: 61%)
  • $-25$를 2의 보수로 변환한 뒤 산술 왼쪽 시프트(Arithmetic Left Shift)를 수행하는 과정입니다.
    ① [$-25$의 2진수 변환]
    $25 = 00011001 \rightarrow 1\text{의 보수} = 11100110 \rightarrow 2\text{의 보수} = 11100111$
    ② [왼쪽 1비트 산술 이동]
    $11100111 \rightarrow 11001110$
    ③ [최종 결과]
    $11001110$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 트랜지스터나 다이오드 같은 능동 소자와 저항과 같은 수동 소자들을 별도로 제작, 하나의 기판 위에 땜질하여 형성시킨 회로를 무엇이라고 하는가?

  1. Hybrid IC
  2. PMOS
  3. ECL
  4. TTL
(정답률: 67%)
  • 능동 소자와 수동 소자를 각각 별도로 제작한 후, 하나의 기판 위에 결합하여 구성한 회로를 Hybrid IC라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 소프트웨어적인 방법으로 인터럽트 요청신호 플래그를 차례로 검사하여 인터럽트의 발생위치를 찾는 방식은?

  1. 데이지체인 방식
  2. 폴링 방식
  3. 레지스터 방식
  4. 스트로브 방식
(정답률: 69%)
  • CPU가 소프트웨어적으로 각 장치의 인터럽트 요청 플래그를 순차적으로 확인하여 발생 위치를 찾아내는 방식을 폴링 방식이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 연산장치에서 산술연산회로의 구성요소로 쓰이는 논리 회로는?

  1. 반감산기
  2. 전감산기
  3. 반가산기
  4. 전가산기
(정답률: 75%)
  • 산술연산회로에서 덧셈 연산을 수행하기 위해서는 하위 비트에서 올라온 캐리(Carry)까지 고려하여 계산할 수 있는 전가산기가 필수적인 구성 요소로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 컴퓨터 주기억장치 용량이 4096비트이고, 워드 길이가 16비트일 때, PC(Program Counter), AR(Address Register)와 DR(Data Register)의 크기는?

  1. PC = 12, AR = 12, DR = 16
  2. PC = 12, AR = 12, DR = 8
  3. PC = 16, AR = 8, DR = 16
  4. PC = 8, AR = 8, DR = 16
(정답률: 64%)
  • 주기억장치의 주소 지정은 비트 단위가 아니라 워드 단위로 이루어집니다. 따라서 전체 용량을 워드 길이로 나눈 값이 주소 공간의 크기가 되며, 이를 통해 PC와 AR의 크기가 결정됩니다. DR은 데이터 자체를 저장하므로 워드 길이와 동일합니다.
    ① [기본 공식]
    $$\text{Address Space} = \frac{\text{Total Capacity}}{\text{Word Length}}$$
    ② [숫자 대입]
    $$\text{Address Space} = \frac{4096}{16} = 256 = 2^{8}$$
    ③ [최종 결과]
    $$\text{PC} = 8, \text{AR} = 8, \text{DR} = 16$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 목적 프로그램을 시스템 라이브러리와 연결시켜 실행 가능한 모듈로 생성해 주는 역할을 하는 것은?

  1. Linker
  2. Loader
  3. Debugger
  4. Assembler
(정답률: 75%)
  • Linker는 컴파일된 목적 프로그램과 시스템 라이브러리를 연결하여 실제로 실행 가능한 형태의 모듈(실행 파일)을 생성하는 역할을 합니다.

    오답 노트
    Loader: 실행 파일을 주기억장치에 적재함
    Debugger: 프로그램의 오류를 찾아 수정함
    Assembler: 어셈블리 언어를 기계어로 변환함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 숫자나 문자 등의 키보드 입력을 2진 코드로 부호화 하는 것은?

  1. 디코더
  2. 인코더
  3. 멀티플렉서
  4. 디멀티플렉서
(정답률: 68%)
  • 인코더는 사람이 사용하는 숫자나 문자 등의 키보드 입력을 컴퓨터가 처리할 수 있는 2진 코드로 부호화하는 회로입니다.

    오답 노트
    디코더: 2진 코드를 원래의 신호로 복원함
    멀티플렉서: 여러 입력 중 하나를 선택하여 출력함
    디멀티플렉서: 하나의 입력을 여러 출력 중 하나로 보냄
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 에러(error)의 발생을 검출하고 교정을 할 수 있는 코드는?

  1. BCD Code
  2. ASCⅡ Code
  3. Hamming Code
  4. Excess-3 Code
(정답률: 79%)
  • 해밍 코드(Hamming Code)는 데이터 전송 중 발생한 에러를 검출할 뿐만 아니라, 에러가 발생한 위치를 찾아내어 스스로 교정할 수 있는 오류 정정 코드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 4입력 변수의 디코더는 최대 몇 개의 출력을 가지는가?

  1. 4개
  2. 8개
  3. 16개
  4. 32개
(정답률: 75%)
  • 디코더는 $n$개의 입력 변수를 통해 최대 $2^{n}$개의 서로 다른 출력 조합을 생성하는 회로입니다.
    ① [기본 공식] $Output = 2^{n}$
    ② [숫자 대입] $Output = 2^{4}$
    ③ [최종 결과] $Output = 16$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 10진수로 표현된 (14.625)10을 2진수로 변환하면?

  1. 1010.011
  2. 1100.101
  3. 1011.111
  4. 1110.101
(정답률: 70%)
  • 10진수를 2진수로 변환할 때는 정수부는 2로 나누어 나머지를 구하고, 소수부는 2를 곱하여 정수 부분을 추출합니다.
    ① [정수부 변환] $14 = 1110_{2}$
    ② [소수부 변환] $0.625 \times 2 = 1.25 (1), 0.25 \times 2 = 0.5 (0), 0.5 \times 2 = 1.0 (1) \rightarrow .101_{2}$
    ③ [최종 결과] $1110.101_{2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 SR플립플롭의 여기표에서 (A)에 가장 적합한 것은? (단, X는 Don't care이다.)

  1. S=0, R=0
  2. S=1, R=0
  3. S=0, R=1
  4. S=1, R=1
(정답률: 75%)
  • SR 플립플롭의 여기표는 현재 상태 $Q(t)$에서 다음 상태 $Q(t+1)$로 변하기 위한 입력 조건을 나타냅니다. 현재 상태가 $1$이고 다음 상태가 $0$이 되는 리셋(Reset) 동작을 위해서는 $S=0, R=1$ 입력이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 함수 연산 명령에 속하지 않는 것은?

  1. ADD
  2. CLA
  3. JMP
  4. ROL
(정답률: 73%)
  • 함수 연산 명령은 산술 연산이나 논리 연산을 수행하는 명령입니다. JMP는 프로그램의 실행 순서를 바꾸는 제어 명령(분기 명령)에 해당하므로 함수 연산 명령이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. Excess-3 코드를 잉요하여 5와 3을 더하면?

  1. 1110
  2. 0111
  3. 1001
  4. 1011
(정답률: 63%)
  • Excess-3 코드는 10진수 값에 3을 더한 후 2진수로 변환하는 방식입니다. 두 수를 더한 후 결과값이 9를 초과하지 않으면 보정 없이 그대로 사용하며, 초과하면 3을 빼주는 보정이 필요합니다.
    ① [기본 공식] $\text{Result} = (5 + 3) + 3$
    ② [숫자 대입] $\text{Result} = 8 + 3 = 11$
    ③ [최종 결과] $11 = 1011_{2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 연산자(operator)의 기능에 속하지 않은 것은?

  1. 주소지정 기능
  2. 전달 기능
  3. 제어 기능
  4. 입·출력 기능
(정답률: 54%)
  • 연산자(Operator)는 데이터의 전달, 제어, 입출력 등의 기능을 수행하지만, 메모리 내의 위치를 지정하는 주소지정 기능은 제어장치나 명령어 포맷의 영역에 속합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 제어장치가 하는 것은?

  1. 논리 연산
  2. 명령어 해독
  3. 번지 부여
  4. 피가수 기억
(정답률: 65%)
  • 제어장치(Control Unit)는 CPU 내에서 명령어를 가져와 그 의미를 분석하고, 각 장치에 실행 신호를 보내는 명령어 해독 기능을 수행합니다.

    오답 노트
    논리 연산, 번지 부여, 피가수 기억: 연산장치(ALU) 및 레지스터의 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계측

61. 상호 인덕턴스 계측에 주로 사용하는 bridge는?

  1. Wien bridge
  2. Kohlrausch bridge
  3. Schering bridge
  4. Campbell bridge
(정답률: 69%)
  • 상호 인덕턴스(Mutual Inductance)를 정밀하게 측정하기 위해 설계된 전용 브리지 회로는 Campbell bridge입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 회로는 전력을 측정하기 위한 계기의 구성이다. 부하 R의 전력은 몇 W 인가?(문제 오류로 가답안 발표시 2번으로 발표되었지만 확정답안 발표시 모두 정답처리 되었습니다. 여기서는 가답안인 2번을 누르면 정답 처리 됩니다.)

(정답률: 72%)
  • 전압계 V와 전류계 A가 연결된 회로에서 부하 R에 소비되는 전력은 전체 공급 전력에서 전류계 내부 저항 $R_{a}$에서 손실되는 전력을 제외한 값입니다.
    ① [기본 공식] $P = V I - I^{2} R_{a}$
    ② [숫자 대입] $P = V I - I R_{a} I$
    ③ [최종 결과] $P = V I - I R_{a}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 오실로스코프아 싱크로스코프가 다른 점은?

  1. 편향 부분
  2. 휘도 조정 부분
  3. 초점 조정 부분
  4. 동기 회로 부분
(정답률: 67%)
  • 오실로스코프와 싱크로스코프는 모두 CRT를 이용한 파형 관찰 장치이지만, 싱크로스코프는 외부 신호와 내부 신호를 동기화시켜 위상차를 측정하는 기능이 특화되어 있습니다. 따라서 두 장치의 결정적인 차이점은 동기 회로 부분에 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 측정용 저주파 발진기로 주로 사용되는 것은?

  1. RC 발진기
  2. LC 발진기
  3. 레이저 발진기
  4. 음차 발진기
(정답률: 67%)
  • 저주파 발진기는 낮은 주파수 대역에서 안정적인 파형을 생성해야 합니다. RC 발진기는 저항(R)과 커패시터(C)를 이용하여 시정수를 조절함으로써 저주파 대역의 발진 주파수를 얻기에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 고주파용 주파수계가 아닌 것은?

  1. 레헤르(Lecher)선 주파수계
  2. 진동형 주파수계
  3. 헤테로다인 주파수계
  4. 흡수형 주파수계
(정답률: 60%)
  • 고주파 주파수계는 매우 높은 주파수를 측정하기 위해 특수한 회로를 사용합니다. 레헤르선, 헤테로다인, 흡수형 주파수계는 고주파 측정에 적합한 방식이지만, 진동형 주파수계는 일반적으로 고주파용으로 분류되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 교류 브리지 회로가 평형되었을 때 L의 값은?

(정답률: 61%)
  • 교류 브리지 회로가 평형 상태일 때, 검류계 G에 전류가 흐르지 않으므로 마주 보는 변의 임피던스 곱은 서로 같습니다.
    왼쪽 변의 곱은 $R_{1} \times \frac{1}{j\omega C}$이고, 오른쪽 변의 곱은 $j\omega L \times R_{2}$ 입니다.
    ① [기본 공식] $R_{1} \times \frac{1}{j\omega C} = j\omega L \times R_{2}$
    ② [숫자 대입] $j\omega L = \frac{R_{1}}{j\omega C R_{2}}$
    ③ [최종 결과] $L = C R_{1} R_{2}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 디지털 계측기에 관한 설명 중 틀린 것은?

  1. 정도가 높은 측정이 가능하다.
  2. 측정이 매우 쉽고, 신속히 이루어진다.
  3. 잡음에 덜 민감하여, 측정 정도를 낮출 수 있다.
  4. 측정값을 읽을 때 개인적 오차가 발생하지 않는다.
(정답률: 67%)
  • 디지털 계측기는 아날로그 계측기에 비해 잡음에 덜 민감하며, 이를 통해 측정의 정밀도(정도)를 높일 수 있는 것이 특징입니다. 따라서 측정 정도를 낮출 수 있다는 설명은 틀린 내용입니다.

    오답 노트
    정도가 높은 측정 가능: 디지털 방식의 고정밀도 특성
    측정이 쉽고 신속함: 자동화된 수치 표시
    개인적 오차 없음: 눈금을 읽는 주관적 판단 배제
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 어느 회로망의 입력단자 및 출력단자의 전압을 각각 오시로스코프의 수직, 수평 단자에 인가해서 화면이 다음과 같을 때, 위상각(θ)로 옳은 것은?

(정답률: 68%)
  • 오실로스코프의 리사주 도형에서 두 신호의 주파수가 같을 때, 도형이 타원형으로 나타나면 위상차가 존재합니다. 이때 타원의 가로축 절편 $X_1$과 최대 가로 길이 $X_2$의 비율을 통해 위상각 $\theta$를 구할 수 있습니다.
    ① [기본 공식]
    $$\sin \theta = \frac{X_1}{X_2}$$
    ② [숫자 대입]
    $$\theta = \sin^{-1} \frac{X_1}{X_2}$$
    ③ [최종 결과]
    $$\theta = \sin^{-1} \frac{X_1}{X_2}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 표준신호 발생기(SSG)의 출력 전압이 1V인 경우 dB로 표현하면 얼마인가?

  1. 20
  2. 40
  3. 60
  4. 120
(정답률: 49%)
  • 전압의 절대값을 dB로 표현할 때는 일반적으로 $1\mu\text{V}$를 기준값으로 하는 $\text{dBu}$ 단위를 사용합니다.
    ① [기본 공식]
    $$V_{dB} = 20 \log \frac{V}{V_{ref}}$$
    ② [숫자 대입]
    $$V_{dB} = 20 \log \frac{1}{1 \times 10^{-6}}$$
    ③ [최종 결과]
    $$V_{dB} = 120$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 단상 교류 전력을 측정하기 위한 방법이 아닌 것은?

  1. 3전류계법
  2. 3전압계법
  3. 단상 전력계법
  4. 3전력계법
(정답률: 70%)
  • 단상 교류 전력을 측정하는 방법으로는 3전류계법, 3전압계법, 단상 전력계법 등이 사용됩니다. 하지만 3전력계법은 단상이 아닌 3상 전력을 측정할 때 사용하는 방법이므로 단상 전력 측정 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 고주파 전력측정법으로 적합하지 않은 것은?

  1. 표준 부하법
  2. C-C형 전류계법
  3. C-M형 전류계법
  4. 전압 전류계법
(정답률: 63%)
  • 고주파 회로에서는 전압계와 전류계의 내부 임피던스로 인해 측정 지점의 전압과 전류가 크게 변하므로, 일반적인 전압 전류계법을 그대로 적용하면 매우 큰 오차가 발생하여 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 전자계수기(주파수 카운터)에서 발생시키는 오차가 아닌 것은?

  1. 시간축 오차
  2. 트리거 오차
  3. 계통 오차
  4. 개인적 오차
(정답률: 63%)
  • 전자계수기의 오차는 측정 기준이 되는 시간축 오차, 신호의 시작점을 잡는 트리거 오차, 기기 자체의 특성으로 인한 계통 오차 등이 있습니다. 개인적 오차는 측정자의 숙련도나 실수에 의한 것이며, 자동화된 전자계수기 시스템의 발생 오차 범주에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 디지털 오실로스코프의 구성요소가 아닌 것은?

  1. ADC(analog to digital converter)
  2. DAC(digital to analog converter)
  3. 메모리
  4. 음극선관
(정답률: 67%)
  • 디지털 오실로스코프는 입력된 아날로그 신호를 ADC를 통해 디지털로 변환하여 메모리에 저장한 후 화면에 표시합니다. 음극선관은 아날로그 오실로스코프에서 전자빔을 이용해 파형을 직접 그리는 장치이므로 디지털 방식에서는 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 다음 전지 내부저항 측정 회로에서 S를 열었을 때 6V, S을 닫았을 때 4V, 전류는 0.5A이었다. 전지의 내부저항 r은 몇 Ω 인가?

  1. 12
  2. 10
  3. 4
  4. 2
(정답률: 53%)
  • 전지의 개방 전압(S 열림)과 단락 시 단자 전압(S 닫힘)의 차이는 내부저항에 의한 전압 강하분입니다. 옴의 법칙을 이용하여 내부저항을 구할 수 있습니다.
    ① [기본 공식] $r = \frac{V_{open} - V_{closed}}{I}$ 내부저항 = (개방전압 - 단자전압) / 전류
    ② [숫자 대입] $r = \frac{6 - 4}{0.5}$
    ③ [최종 결과] $r = 4$ $\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 직류전압계를 사용하여 동작중인 회로의 직류전압을 측정하고자 한다. 이때 사용되는 직류전압계는 다음 중 어떠한 조건을 만족하여야 하는가?

  1. 내부저항이 가급적 클수록 좋다.
  2. 내부저항이 가급적 작을수록 좋다.
  3. 계기의 측정오차 범위가 지정되어 있으므로 내부 저항은 별로 상관없다.
  4. 직류 전압만 측정하면 되므로 전압계의 내부 정전 용량의 대소에는 상관이 없다.
(정답률: 64%)
  • 전압계는 측정하려는 회로와 병렬로 연결됩니다. 이때 전압계의 내부저항이 작으면 회로의 전류가 전압계 쪽으로 흘러 들어가 원래의 전압값이 변하는 측정 오차가 발생하므로, 회로에 영향을 주지 않기 위해 내부저항이 가급적 클수록 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 계수형 주파수계의 측정 시 주의사항 중 틀린 것은?

  1. 입력 임피던스를 높게 하여 피측정 회로의 영향을 주지 않도록 할 것
  2. 기준 발진기의 확도를 높이기 위하여 표준 전파 등에 교정하여서 측정할 것
  3. ±카운터 오차를 방지하기 위하여 게이트 시간을 아주 짧게 하여 확도를 높일 것
  4. 감도 감쇠기는 감도가 낮은 곳에 놓고, 입력을 가한 후 차례로 감도를 높일 것
(정답률: 73%)
  • 계수형 주파수계에서 $\pm 1$ 카운터 오차를 줄이고 측정 정확도(확도)를 높이기 위해서는 게이트 시간을 충분히 길게 설정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 전선을 절단하지 않고 활선 상태에서 전류를 측정할 수 있는 것은?

  1. 직류 변류기
  2. 클램프 미터
  3. 열전형 전류계
  4. 가동 코일형 계기
(정답률: 68%)
  • 클램프 미터는 전선 주위에 형성되는 자기장을 이용하여 전류를 측정하므로, 전선을 절단하거나 회로를 끊지 않고 활선 상태에서 간편하게 전류를 측정할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 오실로스코프로 측정 불가능한 것은?

  1. 전압
  2. 변조도
  3. 전하량
  4. 주파수
(정답률: 72%)
  • 오실로스코프는 전압의 시간적 변화를 시각적으로 표시하는 장치로, 전압, 주파수, 변조도 등 파형 분석이 필요한 항목을 측정할 수 있지만, 전하량은 측정할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 오차의 종류에 대한 설명 중 틀린 것은?

  1. 개인적 오차 : 측정값을 읽는 사람에 따라 다르게 읽어 생기는 오차
  2. 계통적 오차 : 눈금의 부정확, 외부자장의 영향, 계깅차 등 일정한 원인이 있는 오차
  3. 과실 오차 : 측정자의 부주의에 의해서 일어나는 오차
  4. 우연 오차 : 계기의 우연한 변화로 인해 측정값의 지시가 틀리는 오차
(정답률: 67%)
  • 우연 오차는 오차의 원인을 정확히 알 수 없거나 측정 당시의 순간적인 변화로 인해 발생하며, 보정이 불가능한 오차를 의미합니다.

    오답 노트
    계기의 우연한 변화로 지시가 틀리는 것은 계통적 오차의 일부이거나 기기 결함에 해당하며, 우연 오차의 핵심은 원인 불명과 보정 불가능성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 어떤 정보를 가지고 있는 신호라 할지라도 그 정보가 아니거나 원하는 정보 신호의 형태를 일그러뜨리거나 세기를 변화시키는 것은?

  1. 음압
  2. 감도
  3. 잡음
  4. 증폭
(정답률: 75%)
  • 원하는 정보 신호에 섞여 신호의 형태를 왜곡시키거나 세기를 변화시켜 통신을 방해하는 불필요한 성분을 잡음이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
