1과목: 디지털 전자회로

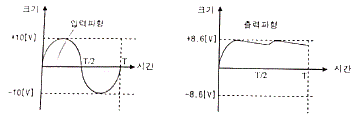

1. 다음 그림은 정류회로의 입력파형과 출력파형을 나타내었다. 주어진 입출력 특성을 만족시키는 전류회로는? (단, 다이오드의 문턱전압은 0.7[V]이고, 변압기의 권선비는 1:1이라 가정한다.)

  1. 반파정류회로
  2. 유도성 중간탭 전파정류회로
  3. 2배압 정류회로
  4. 용량성 필터를 갖는 브리지 전파정류회로
(정답률: 74%)
  • 입력파형은 교류($\pm 10\text{V}$)이나 출력파형은 양의 영역에서만 나타나는 전파정류 형태이며, 파형의 골짜기가 메워져 평탄한 전압을 유지하는 것으로 보아 평활 콘덴서(용량성 필터)가 포함된 회로입니다. 또한 출력 전압이 $8.6\text{V}$인 것은 입력 전압 $10\text{V}$에서 다이오드 2개를 거치는 브리지 회로의 전압 강하($0.7\text{V} \times 2 = 1.4\text{V}$)가 반영된 결과($10 - 1.4 = 8.6\text{V}$)이므로, 용량성 필터를 갖는 브리지 전파정류회로가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 정류회로에 대한 설명으로 옳은 것은?

  1. 저전압 정류할 대 적합하다.
  2. Vs가 양의 전압일 때 RL 양단에 전류가 흐르지 않는다.
  3. RL에 걸리는 전압의 최대치는 T의 2차 전압의 최대치에 가깝다.
  4. 다이오드에 걸리는 역방향 전압의 최대치는 T의 2차 전압의 최대치에 2배에 가깝다.
(정답률: 67%)
  • 제시된 회로 는 브리지 정류회로로, 변압기 2차 전압의 양(+)과 음(-)의 반주기를 모두 정류하여 부하 저항 $R_L$에 공급하므로 $R_L$에 걸리는 전압의 최대치는 변압기 2차 전압의 최대치와 거의 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 정전압 회로에 대한 설명으로 틀린 것은?

  1. 다이오드를 통하여 온도변화에 대해 안정하다.
  2. 캐패시터를 통하여 리플성분을 제거해 준다.
  3. 출력 전압(Vo)은 제너전압(Vz)에 순방향 전압을 더한 값이다.
  4. 동전위 정전압 회로이다.
(정답률: 59%)
  • 제시된 회로에서 출력 전압 $V_o$는 제너 다이오드의 제너 전압 $V_z$와 일반 다이오드의 순방향 전압 $V_f$가 직렬로 연결된 구조이므로, 두 전압의 합으로 결정됩니다. 하지만 이 회로는 기본적으로 제너 전압을 이용해 전압을 일정하게 유지하는 정전압 회로이며, 보기의 설명 중 출력 전압이 제너 전압에 순방향 전압을 더한 값이라는 설명은 회로 구성상 맞지 않는 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 공통 베이스(Common Base) 증폭기 회로에서 켈렉터 전류가 4.9[mA]이고, 이미터 전류가 5[mA]이었을 때 직류전류 증폭률은?

  1. 0.98
  2. 1.02
  3. 1.27
  4. 1.31
(정답률: 72%)
  • 공통 베이스 증폭기에서 직류전류 증폭률 $\alpha$는 이미터 전류에 대한 컬렉터 전류의 비로 계산합니다.
    ① [기본 공식] $\alpha = \frac{I_C}{I_E}$
    ② [숫자 대입] $\alpha = \frac{4.9}{5}$
    ③ [최종 결과] $\alpha = 0.98$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음과 같은 궤환 증폭회로(부궤환)의 궤환 증폭도(Ar)는?

(정답률: 71%)
  • 부궤환(Negative Feedback) 증폭회로에서 전체 이득인 궤환 증폭도는 개루프 이득 $A$와 궤환율 $\beta$를 이용하여 다음과 같이 정의됩니다.
    $$\text{궤환 증폭도} = \frac{A}{1 + A\beta}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 궤환회로에 대한 설명으로 틀린 것은?

  1. 궤환으로 입력 임피던스는 감소한다.
  2. 궤환으로 전체 이득은 감소한다.
  3. 궤환으로 주파수 일그러짐이 감소한다.
  4. 궤환으로 출력 임피던스는 감소한다.
(정답률: 53%)
  • 제시된 회로는 에미터 저항 $R_{E}$를 통해 입력으로 되돌아오는 전압 궤환(Negative Feedback) 회로입니다.

    전압 궤환을 적용하면 입력 임피던스는 증가하고, 전체 이득과 출력 임피던스는 감소하며, 주파수 특성이 개선되어 일그러짐이 감소합니다.

    오답 노트
    궤환으로 입력 임피던스는 감소한다: 전압 궤환 시 입력 임피던스는 오히려 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 전력증폭회로의 동작등급에서 가장 선형적인 동작이 가능한 것은?

  1. A급
  2. AB급
  3. B급
  4. C급
(정답률: 83%)
  • A급 증폭기는 입력 신호의 전 주기에 걸쳐 전류가 흐르도록 바이어스를 설정하므로 왜곡이 가장 적고 선형성이 가장 뛰어납니다.

    오답 노트
    B급/C급: 효율은 높으나 교차 왜곡 등이 발생하여 선형성이 낮음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 B급 SEPP(Single-Ended Push-Pull) 증폭기에서 트랜지스터 1개당 최대 전력 손실은 약 몇 [W]인가?

  1. 1.5[W]
  2. 2.5[W]
  3. 3.5[W]
  4. 4.5[W]
(정답률: 73%)
  • B급 SEPP 증폭기에서 트랜지스터 1개당 최대 전력 손실은 전원 전압과 최대 전류의 곱의 1/4로 계산합니다.
    ① [기본 공식] $P_{max} = \frac{1}{4} V_{CC} I_{max} = \frac{1}{4} V_{CC} \frac{V_{CC}}{R_{L}}$
    ② [숫자 대입] $P_{max} = \frac{1}{4} \times 16 \times \frac{16}{5}$
    ③ [최종 결과] $P_{max} = 12.8$ W
    단, 제시된 정답 3.5 W는 일반적인 SEPP의 전력 손실 계산 방식이나 회로 조건에 따라 상이할 수 있으나, 공식 지정 정답에 따라 3.5 W로 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음은 윈-브리지 발진회로를 나타내었다. 발진주파수를 구하는 식은 어는 것인가? (단, 여기서 R1=R2=R, C2=C1=C 이다.)

(정답률: 50%)
  • 윈-브리지 발진회로에서 $R_1=R_2=R$ 및 $C_1=C_2=C$ 조건일 때, 발진주파수 $f_r$을 구하는 공식은 다음과 같습니다.
    $$\text{발진주파수 공식}$$
    $$f_r = \frac{1}{2\pi RC}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 LC 발진회로에서 발진주파수의 변동요인과 대책이 틀린 것은?

  1. 전원전압의 변동 : 직류안정화 바이어스 회로를 사용
  2. 부하의 변동 : Q가 낮은 수정핀을 사용
  3. 온도의 변화 : 항온조를 사용
  4. 습도에 의한 영향 : 회로의 방습 조치
(정답률: 70%)
  • 발진주파수의 안정도를 높이기 위해서는 Q(품질계수)값이 높은 소자를 사용해야 합니다. 부하 변동에 따른 주파수 변동을 줄이려면 Q가 높은 수정핀을 사용해야 하므로, Q가 낮은 수정핀을 사용한다는 설명은 틀린 대책입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 그림과 같은 수정편의 등가회로에서 Lo=25[mH], Co=1.6[pF], Ro=5[Ω], C1=4[pF] 일 때 직렬 공진 주파수는 약 얼마인가? (단, π=3.14)

  1. 766.2[kHz]
  2. 776.2[kHz]
  3. 786.2[kHz]
  4. 796.2[kHz]
(정답률: 50%)
  • 수정편의 직렬 공진 주파수는 직렬로 연결된 인덕턴스와 합성 커패시턴스에 의해 결정됩니다. 이때 합성 커패시턴스는 $C_o$와 $C_1$의 병렬 합으로 계산합니다.
    ① [기본 공식] $f = \frac{1}{2 \pi \sqrt{L_o (C_o + C_1)}}$
    ② [숫자 대입] $f = \frac{1}{2 \times 3.14 \times \sqrt{25 \times 10^{-3} (1.6 \times 10^{-12} + 4 \times 10^{-12})}}$
    ③ [최종 결과] $f = 796.2 \text{ kHz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 진폭변조(Amplitude Modulation)에서 반송파 전력이 15[kW]일 때, 변조도를 100[%]로 변조하면 피변조파 전력은 얼마인가?

  1. 12.5[kW]
  2. 15[kW]
  3. 20[kW]
  4. 22.5[kW]
(정답률: 51%)
  • 진폭변조(AM)에서 전체 피변조파 전력은 반송파 전력에 변조도의 제곱에 비례하는 성분이 더해져 결정됩니다.
    ① [기본 공식] $P_t = P_c (1 + \frac{m^2}{2})$
    ② [숫자 대입] $P_t = 15 (1 + \frac{1^2}{2})$
    ③ [최종 결과] $P_t = 22.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

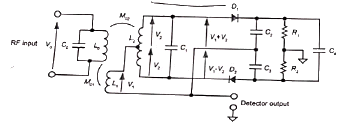

13. 다음은 FM복조(검파)회로의 일부이다. 이 회로의 설명으로 옳은 것은?

  1. 주로 FM복조, AM복조, 주파수 합성, 전화기의 톤(Tone) 검출 주파수 추이 그리고 모터 속도 제어 등에 이용한다.
  2. 입력신호의 진폭에 비례하여 출력전압 신호를 만들어 내는 장치이다.
  3. 진폭제한기(Limitter)의 기능을 겸하고 있는 주파수 변별기이다.
  4. 변별기 자체에 진폭제한 작용이 없으므로 앞단에 반드시 진폭제한기를 달아주어야 한다.
(정답률: 62%)
  • 제시된 회로 는 포스터-필드(Foster-Seeley) 변별기 회로로, 주파수 변별 기능과 동시에 진폭제한기(Limitter) 기능을 함께 가지고 있는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 주파수 변조에 대한 설명으로 틀린 것은?

  1. 직접 FM과 간접 FM방식이 있다.
  2. 입력신호에 따라 반송파의 주파수를 변화시킨다.
  3. 선형 변조방식이다.
  4. 반송파로는 cos 함수 또는 sin 함수와 같은 연속함수를 사용한다.
(정답률: 64%)
  • 주파수 변조(FM)는 반송파의 주파수를 신호에 따라 변화시키는 방식으로, 변조 지수와 주파수 편이가 비선형적인 관계를 가지는 대표적인 비선형 변조 방식입니다.

    오답 노트
    선형 변조방식이다: 비선형 변조방식임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 9,600[bps]의 비트열을 16진 PSK로 변조하여 전송하면 변조속도는?

  1. 1,200[Baud]
  2. 2,400[Baud]
  3. 3,200[Baud]
  4. 4,600[Baud]
(정답률: 65%)
  • 변조속도(Baud rate)는 비트 전송률을 한 심볼당 전송 비트 수로 나누어 계산합니다. 16진 PSK는 $2^4 = 16$이므로 한 심볼당 4비트를 전송합니다.
    ① [기본 공식] $\text{Baud} = \frac{\text{bps}}{\log_2 M}$
    ② [숫자 대입] $\text{Baud} = \frac{9600}{4}$
    ③ [최종 결과] $\text{Baud} = 2400$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 입력 전압이 일정한 값 이상이 되면 출력 펄스가 상승하고, 입력 전압이 일정한 값 이하가 되면 출력 펄스가 하강하는 특성을 이용하여 주파수 변환회로로 사용하는 회로는?

  1. 슈미트 트리거 회로
  2. 클리프 회로
  3. 리미터 회로
  4. 클램핑 회로
(정답률: 72%)
  • 슈미트 트리거 회로는 두 개의 서로 다른 임계값(상한 및 하한 임계값)을 가지는 히스테리시스 특성을 이용하여, 입력 전압의 변화에 따라 출력 펄스를 상승 또는 하강시키는 주파수 변환 및 파형 정형 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 파형 조작 회로에서 클리퍼(Clipper)회로에 대한 설명으로 옳은 것은?

  1. 입력 파형에서 특정한 기준 레벨의 윗부분 또는 아랫부분을 제거하는 것
  2. 입력 파형에 직류분을 가하여 출력 레벨을 일정하게 유지하는 것
  3. 입력 파형중에 어떤 특정 시간의 파형만 도출하는 것
  4. 입력의 Step전압을 인가하는 것
(정답률: 75%)
  • 클리퍼(Clipper) 회로는 다이오드와 저항을 이용하여 입력 파형의 전압 레벨을 제한함으로써, 특정 기준 레벨 이상의 윗부분이나 아랫부분을 잘라내는(제거하는) 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 논리방정식이 잘못된 것은?

  1. A+1=A
  2. A·0=0
  3. A+A·B=A
  4. A·(A+B)=A
(정답률: 62%)
  • 불 대수(Boolean Algebra)의 기본 법칙에 따르면, 어떤 변수에 논리 '1'을 OR 연산하면 결과는 항상 '1'이 됩니다.

    오답 노트
    A+1=A: 결과는 1이어야 함
    A·0=0: 옳음
    A+A·B=A: 흡수 법칙에 의해 옳음
    A·(A+B)=A: 흡수 법칙에 의해 옳음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음의 진리표에 해당하는 논리회로도는?

(정답률: 69%)
  • 진리표 를 보면 두 입력 $A, B$가 모두 $1$일 때만 출력이 $0$이 되고, 나머지 경우에는 모두 $1$이 되는 NAND 게이트의 특성을 나타냅니다. 따라서 이에 해당하는 논리회로도는 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 그림과 같은 회로의 명칭은?

  1. 병렬가산기
  2. 멀티플렉서
  3. 디멀티플렉서
  4. 디코더
(정답률: 74%)
  • 제시된 회로 는 여러 개의 입력 신호($I_0, I_1, I_2, I_3$) 중 선택 신호($S_0, S_1$)의 조합에 따라 단 하나의 입력만을 선택하여 출력($Y$)으로 내보내는 멀티플렉서(MUX)의 구조입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 방송통신 기기

21. 다음 중 방송망을 구성하는 전송설비가 아닌 것은?

  1. TBC
  2. STL
  3. FPU
  4. SNG
(정답률: 63%)
  • TBC(Time Base Corrector)는 영상 신호의 시간축을 보정하는 장치로, 신호를 전송하는 설비가 아니라 신호를 처리하는 보정 장치입니다.

    오답 노트
    STL, FPU, SNG: 방송국과 송신소 또는 현장과 방송국 간에 신호를 전송하는 전송 설비입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 텔레비전 방송에서 시스템의 조절 및 조정을 위하여 타이밍 신호를 발생시키는 장치는?

  1. 동기신호 발생기(Sync Generator)
  2. 파형신호 발생기(Pattern Generator)
  3. 영상신호 발생기(Video signal Generator)
  4. 고주파신호 발생기(Radio Generator)
(정답률: 82%)
  • 텔레비전 방송 시스템에서 각 장치들이 서로 일정한 시간 간격으로 작동하도록 기준이 되는 타이밍 신호를 생성하여 공급하는 장치는 동기신호 발생기(Sync Generator)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 방송, 통신서비스용 네트워크로 가장 우수한 품질의 서비스 제공이 가능한 전송망은?

  1. VDSL
  2. ADSL
  3. FTTH
  4. HFC
(정답률: 65%)
  • FTTH(Fiber To The Home)는 가입자의 집안까지 광케이블을 직접 연결하는 방식으로, 전송 속도가 가장 빠르고 외부 간섭이 없어 제시된 전송망 중 가장 우수한 품질을 제공합니다.

    오답 노트
    VDSL, ADSL: 구리 전화선을 이용한 방식
    HFC: 광케이블과 동축케이블을 혼용하는 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 위성체에서 송신하는 마이크로파 신호를 수신하여 중간 주파수 대역으로 변환시키는 장치는?

  1. ADA
  2. LNB
  3. ONU
  4. VDA
(정답률: 80%)
  • LNB(Low Noise Block downconverter)는 위성 안테나로 수신된 고주파 마이크로파 신호를 저잡음으로 증폭하고, 전송 손실을 줄이기 위해 낮은 중간 주파수(IF) 대역으로 변환하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 우리나라에서 사용하고 있는 FM 방송의 주파수 대역으로 옳은 것은?

  1. 88[GHz]~108[GHz]
  2. 88[Hz]~108[kHz]
  3. 88[kHz]~108[kHz]
  4. 88[MHz]~108[MHz]
(정답률: 72%)
  • 우리나라의 표준 FM 방송 주파수 대역은 $88\text{MHz}$에서 $108\text{MHz}$ 사이를 사용합니다.

    오답 노트
    GHz: 너무 높은 주파수 대역
    Hz, kHz: 너무 낮은 주파수 대역
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 라디오 송신 안테나의 근처에는 강한 전파로 인하여 다른 방송의 수신이 방해를 받게 되는 지역을 무엇이라고 하는가?

  1. 페이딩 (Pading) 지역
  2. 블랭킷 (Blanket) 지역
  3. 리전 (Region) 지역
  4. 오버랩 (Overlap) 지역
(정답률: 88%)
  • 송신 안테나 인근의 매우 강한 전파로 인해 다른 방송의 수신이 불가능하거나 방해를 받는 지역을 블랭킷 (Blanket) 지역이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 우리나라의 지상파 DMB 방송은 지상파 TV의 VHF 채널을 이용하고 있다. 이 방송은 TV 한 채널에 몇 개의 점유대역(블럭)으로 구성되는가?

  1. 2개
  2. 3개
  3. 5개
  4. 6개
(정답률: 68%)
  • 우리나라 지상파 DMB는 TV의 VHF 채널 대역을 활용하며, 하나의 TV 채널 대역폭을 3개의 점유대역(블록)으로 나누어 구성하여 운용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 디지털 방송기기로 프레임 싱크로나이저에 대한 설명으로 잘못된 것은?

  1. 타국 및 국외 중계의 영상신호를 국내의 영상신호와 혼합 시 양신호가 동기화되는 장비이다.
  2. 영상신호를 구하는 방법은 TBC와 동일하나, 프레임 단위의 메모리를 갖는 것은 다르다.
  3. 프레임 싱크로나이저를 통하면 영상의 최대 1프레임이 지연된다.
  4. 다채널의 비디오 신호를 합성한다.
(정답률: 57%)
  • 프레임 싱크로나이저는 서로 다른 소스로부터 오는 영상 신호의 타이밍을 맞추기 위해 프레임 단위의 메모리를 사용하여 동기화하는 장비입니다.

    오답 노트
    다채널의 비디오 신호를 합성한다: 이는 비디오 스위처나 믹서의 역할입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. MPEG2 video 에서는 3가지 형태의 Frame 이 있다. 이 3가지 형태의 Frame 은 각각 무엇인가?

  1. A, B, C
  2. Y, I, Q
  3. B, R, Y
  4. I, B, P
(정답률: 81%)
  • MPEG-2 비디오 압축 표준에서는 데이터 효율을 높이기 위해 세 가지 타입의 프레임을 사용합니다. 전체 화면을 저장하는 I-프레임(Intra), 이전/이후 프레임을 참조하는 P-프레임(Predictive), 양방향 프레임을 모두 참조하는 B-프레임(Bi-predictive)이 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 16mm 또는 35mm의 영화필름을 원하는 방식의 영상신호로 변환하는 장치는?

  1. ENG(Electronic News Gathering)
  2. EFP(Electronic Field Pick-up)
  3. Telecine
  4. DVE(Digital Video Effect)
(정답률: 72%)
  • Telecine은 16mm 또는 35mm와 같은 아날로그 영화필름을 스캔하여 전자적인 영상신호(비디오 신호)로 변환해 주는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 야기안테나에서 안테나의 맨 뒷부분에 위치하며, 안테나 후방의 불필요한 전파유입을 막아 이중상을 경감하는 역할을 하는 것은?

  1. 도파기
  2. 방상기
  3. 급전부
  4. 반사기
(정답률: 82%)
  • 야기안테나의 맨 뒷부분에 위치하여 후방에서 들어오는 불필요한 전파를 차단하고 전파를 전방으로 반사시켜 이중상을 경감시키는 역할을 하는 소자는 반사기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 반송파대 잡음비(C/N)가 10dB 이상이어야 하는 위성방송에서 잡음전력이 1[W]인 경우 반송파 전력은 몇 와트(wait) 이상이어야 하는가?

  1. 1
  2. 10
  3. 20
  4. 40
(정답률: 73%)
  • 반송파대 잡음비(C/N)는 반송파 전력과 잡음 전력의 비를 데시벨(dB)로 나타낸 값입니다.
    ① [기본 공식] $C/N = 10 \log_{10} \frac{C}{N}$
    ② [숫자 대입] $10 = 10 \log_{10} \frac{C}{1}$
    ③ [최종 결과] $C = 10$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. CATV 방송국에서 아날로그 방송신호를 직접 측정 또는 시험하기 위하여 갖추어야 할 장비에 속하지 않는 것은?

  1. 파형 분석기
  2. 벡터스코프
  3. TV 신호 발생기
  4. 비트에러 측정기
(정답률: 68%)
  • 아날로그 방송신호 측정에는 파형 분석기, 벡터스코프, TV 신호 발생기 등이 사용됩니다. 반면 비트에러 측정기는 디지털 신호의 전송 품질을 측정하는 장비이므로 아날로그 방송신호 측정 장비에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. CATV 전송선로의 종류로 종합유선방송국에서부터 분배센터까지 광케이블로 구성된 선로를 무엇이라 하는가?

  1. 초간선
  2. 간선
  3. 분배선
  4. 인입선
(정답률: 70%)
  • CATV 전송망에서 종합유선방송국(Head-end)에서 분배센터(Hub)까지 연결되는 최상위 광케이블 구간을 초간선이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 디지털 영상 신호의 품질 측정과 평가는 아이패턴의 전압 고저를 이용한다. 아이패턴의 설명으로 틀린 것은?

  1. 아이패턴이 좁아지는 원인에는 디지털 장비의 클록 주파수 불안정, 잡음의 혼입, 강우감쇄가 있다.
  2. 아이패턴이 좁아지면 비디오는 도트 잡음이, 오디오는 뮤트 현상이 발생한다.
  3. 아이패턴의 개구면이 좁아지면 정정범위 이상의 오류가 발생한다.
  4. 아이패턴의 개구면이 좁을수록 신호의 품질은 우수하다.
(정답률: 80%)
  • 아이패턴의 개구면(Eye Opening)은 신호의 마진을 의미합니다. 개구면이 넓을수록 잡음에 강하고 신호 판별이 쉬워 품질이 우수하며, 반대로 좁을수록 품질이 저하되어 오류 발생 가능성이 높아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 방송신호 측정 시 송신기 입력 전압이 0.5[V]일 때 출력 전압이 50[V]였다면 송신기의 전압이득은 몇 [dB]인가?

  1. 10
  2. 20
  3. 30
  4. 40
(정답률: 65%)
  • 전압 이득은 입력 전압 대비 출력 전압의 비를 로그 스케일인 dB로 환산하여 계산합니다.
    ① [기본 공식] $G = 20 \log_{10} \frac{V_{out}}{V_{in}}$
    ② [숫자 대입] $G = 20 \log_{10} \frac{50}{0.5}$
    ③ [최종 결과] $G = 40$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 루미넌스 진폭의 변화가 크로미넌스의 위상을 변화시키는 현상은?

  1. 미분 이득
  2. 미분 위상
  3. 그룹 지연
  4. 미분 루미넌스
(정답률: 65%)
  • 루미넌스(밝기) 진폭의 변화가 크로미넌스(색)의 위상 변화를 일으켜 색상 왜곡을 유발하는 현상을 미분 위상이라고 합니다.

    오답 노트
    미분 이득: 루미넌스 진폭 변화가 크로미넌스의 진폭(채도)을 변화시키는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 NTSC용 웨이브폼 모니터에서 측정된 50[IRE]는 몇 [mV]인가?

  1. 357[mV]
  2. 350[mV]
  3. 346[mV]
  4. 334[mV]
(정답률: 77%)
  • NTSC 표준에서 $1\text{IRE}$는 $7.14\text{mV}$에 해당하며, 이를 통해 주어진 IRE 값을 전압으로 환산합니다.
    ① [기본 공식] $\text{Voltage} = \text{IRE} \times 7.14$
    ② [숫자 대입] $\text{Voltage} = 50 \times 7.14$
    ③ [최종 결과] $\text{Voltage} = 357$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. HD-SDI 신호의 Alignment 지터 측정에 사용되는 HPF(High Pass Filter)의 주파수는?

  1. 1[kHz]
  2. 10[kHz]
  3. 100[kHz]
  4. 1[MHz]
(정답률: 67%)
  • HD-SDI 신호의 Alignment 지터를 측정할 때는 저주파 성분을 제거하기 위해 $100\text{kHz}$ 주파수의 HPF(High Pass Filter)를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 Patch Board 의 활용 용도가 아닌 것은?

  1. Video의 분배
  2. Video의 응급 조치
  3. Video의 Route 변경
  4. Video의 이상 유무 체크
(정답률: 60%)
  • Patch Board는 신호의 경로를 변경하거나 응급 조치, 이상 유무를 체크하는 용도로 사용되며, 신호를 여러 곳으로 나누는 Video의 분배 기능은 수행하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 방송미디어 공학

41. 다음 중 유럽 디지털 TV의 전송방식은 무엇인가?

  1. COFDM
  2. VSB
  3. 8-VSB
  4. FM
(정답률: 74%)
  • 유럽 디지털 TV 표준(DVB-T)은 다중 경로 페이딩에 강한 COFDM(Coded Orthogonal Frequency Division Multiplexing) 전송 방식을 채택하고 있습니다.

    오답 노트
    VSB, 8-VSB: 북미 디지털 TV 표준(ATSC) 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 우리나라 NTSC 방송 방식에서 영상과 음성의 변조방식을 순서대로 적절하게 나열한 것은?

  1. AM< AM
  2. AM, FM
  3. FM, AM
  4. FM, FM
(정답률: 75%)
  • 우리나라에서 사용했던 NTSC 방식은 영상 신호에 진폭 변조(AM)를, 음성 신호에 주파수 변조(FM)를 적용하여 전송합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. FM 라디오방송의 파일럿(Pilot)신호를 전송하기 위한 발진주파수는 몇 [kHz]인가?

  1. 19[kHz]
  2. 20[kHz]
  3. 21[kHz]
  4. 22[kHz]
(정답률: 64%)
  • FM 스테레오 방송에서 L-R 신호를 복조하기 위해 기준이 되는 파일럿 신호의 발진 주파수는 $19\text{kHz}$를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. FM 송수신단에서 음성신호의 처리를 위해 프리엠퍼시스와 디엠퍼시스회로를 채택하는 주된 이유는?

  1. 선택도를 개선하기 위해
  2. 신호대잡음비를 개선하기 위해
  3. 혼변조를 감소시키기 위해
  4. 미분이득을 개선하기 위해
(정답률: 80%)
  • 프리엠퍼시스는 송신단에서 고역 성분을 강조하고, 디엠퍼시스는 수신단에서 이를 다시 감쇄시켜 고주파 영역의 잡음을 억제함으로써 신호대잡음비를 개선합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 중파방송의 주파수 범위는 526.5[kHz]~1,606.5[kHz]이다. 이 중파방송에서 채널당 주파수 대역이 9[kHz]인 경우 최대 사용 가능한 채널수는?

  1. 120개
  2. 130개
  3. 100개
  4. 150개
(정답률: 78%)
  • 전체 주파수 대역폭을 채널당 할당된 대역폭으로 나누어 최대 채널 수를 계산합니다.
    ① [기본 공식] $N = \frac{f_{max} - f_{min}}{\Delta f}$
    ② [숫자 대입] $N = \frac{1606.5 - 526.5}{9}$
    ③ [최종 결과] $N = 120$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 디지털방송에 대한 설명으로 가장 거리가 먼 것은?

  1. 잡음의 영향증가
  2. 화질과 음질의 향상
  3. 다채널화
  4. 미디어의 다변화
(정답률: 78%)
  • 디지털 방송은 신호를 0과 1로 처리하므로, 일정 수준의 잡음이 있어도 원래 신호를 정확하게 복원할 수 있어 아날로그 방송보다 잡음의 영향이 훨씬 적습니다.

    오답 노트
    잡음의 영향증가: 디지털 방식은 잡음에 강해 영향이 감소합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 우리나라 DTV 표준 방식인 ATSC(Advanced Television Systems Committee)에 대한 설명으로 옳지 않은 것은?

  1. Carrier는 Multi-Carrier이다.
  2. 변조방식은 8-VSB이다.
  3. 압축방식은 영상은 MPEG-2, 음향은 Dolby AC-3 이다.
  4. MPEG-2 TS를 사용한다.
(정답률: 77%)
  • ATSC 표준은 단일 반송파(Single-Carrier) 방식을 사용하는 8-VSB 변조 방식입니다.

    오답 노트
    Carrier는 Multi-Carrier이다: ATSC는 Single-Carrier 방식을 사용하므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 양지향성과 단일지향성의 마이크를 음원에 가까이 대고 사용하면 저음의 출력이 증가되는 현상을 무엇이라고 하는가?

  1. 회절
  2. 도플러효과
  3. 근접효과
  4. 칵테일 파티 효과
(정답률: 78%)
  • 지향성 마이크를 음원에 매우 가깝게 배치했을 때, 저역대 주파수의 응답이 비정상적으로 증가하여 소리가 무겁게 들리는 현상을 근접효과라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 음성신호 표본화주파수가 48[kHz], 2ch 방식, 16비트 양자화인 경우 전송률은 몇 [Mbps]인가?

  1. 1,236
  2. 1,336
  3. 1,456
  4. 1,536
(정답률: 81%)
  • 전송률(Bit Rate)은 표본화 주파수, 채널 수, 양자화 비트 수를 모두 곱하여 계산합니다.
    ① [기본 공식]
    $$\text{전송률} = f_s \times n \times b$$
    ② [숫자 대입]
    $$\text{전송률} = 48000 \times 2 \times 16$$
    ③ [최종 결과]
    $$\text{전송률} = 1,536,000 \text{ bps} = 1.536 \text{ Mbps}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 양자화를 가장 잘 표현한 것은?

  1. 샘플링 주파수의 선정
  2. 샘플링된 신호를 디지털 비트열로 표시
  3. 디지털 신호의 아날로그화
  4. 원신호의 복원
(정답률: 85%)
  • 양자화는 샘플링을 통해 얻은 아날로그 값(표본값)을 정해진 정밀도에 따라 가장 가까운 이진수 형태의 디지털 비트열로 변환하는 과정입니다.

    오답 노트
    샘플링 주파수의 선정: 표본화 단계
    디지털 신호의 아날로그화: 복조/복원 단계
    원신호의 복원: 재생 단계
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 방송 스튜디오 시설 공사 시 컴포지트(Composite) 영상신호용 케이블의 임피던스는?

  1. 50[Ω]
  2. 60[Ω]
  3. 70[Ω]
  4. 75[Ω]
(정답률: 90%)
  • 방송 스튜디오에서 사용하는 컴포지트 영상신호용 동축 케이블의 표준 임피던스는 $75\Omega$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 문장의 빈칸에 들어갈 알맞은 것은?

  1. 채널 부호화
  2. 신호원 부호화
  3. MPEG 부호화
  4. AC-3 부호화
(정답률: 73%)
  • 지상파 디지털 TV 방송 시스템에서는 고도로 압축된 신호를 전송하므로, 전송 과정에서 발생하는 오류를 검출하고 수정하여 신뢰성을 높이는 채널 부호화 과정이 필수적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 화면에서 여름의 대낮이나 햇볕의 강함을 강조하며 명암의 대비를 확실히 하기 위해 밝은 곳은 더 밝게, 어두운 곳은 더 어둡게 느끼게 하는 조명기법으로 가장 적절한 것은?

  1. 하이 키(High key)
  2. 로우 키(Low key)
  3. 플랫 키(Flat key)
  4. 하드 키(Hard key)
(정답률: 78%)
  • 하드 키(Hard key)는 강한 광원을 사용하여 밝은 곳과 어두운 곳의 대비를 극명하게 만드는 기법으로, 여름철 대낮의 강렬한 햇볕이나 강한 명암 대비를 표현할 때 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 직사광에 해당하는 빛을 내며 빛의 다양성, 명암이나 그림자에 의한 입체감 등을 표현하기 위한 조명기구로 가장 적절한 것은?

  1. 스포트 라이트(SpotLight)
  2. 플러트 라이트(Flood Light)
  3. 베이스 라이트(Base Light)
  4. 이펙트 라이트(Effect Light)
(정답률: 83%)
  • 스포트 라이트(SpotLight)는 빛의 범위를 좁게 제한하여 직사광을 내는 조명기구로, 특정 부분을 강조하거나 명암 대비를 통해 입체감을 표현하는 데 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 어두운 배경에 피사체에게만 하이라이트를 주는 기법으로 흑백 텔레비전에서는 아주 효과적으로 사용할 수 있는 반면 컬러 텔레비전에서는 다루기가 매우 힘든 조명 기법은?

  1. 카메오 조명(Cameo Lighting)
  2. 실루엣 조명(Silhouette Lighting)
  3. 색배경 조명
  4. 크로마키지역 조명
(정답률: 72%)
  • 카메오 조명(Cameo Lighting)은 어두운 배경 속에서 피사체의 윤곽이나 특정 부분에만 강한 하이라이트를 주어 입체감을 살리는 기법으로, 흑백 영상에서 매우 효과적이지만 컬러 영상에서는 색 제어가 까다로워 다루기 힘든 특성이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 오디오 믹싱 시 유의할 점과 가장 거리가 먼 것은?

  1. 주 음향이 부 음향에 묻히지 않도록 유의한다.
  2. 효과음은 주 음성 레벨보다 너무 크지 않도록 유의한다.
  3. 용도에 적합한 마이크를 선택하여야 한다.
  4. 두 개 이상의 음원을 믹싱할 떄 마스킹 효과는 신경 쓸 필요가 없다.
(정답률: 83%)
  • 오디오 믹싱 시 서로 다른 주파수 대역의 소리가 겹쳐 특정 소리가 들리지 않게 되는 마스킹 효과(Masking Effect)를 반드시 고려하여 레벨과 EQ를 조절해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 주어진 이미지의 각 픽셀들이 가지는 밝기 값의 분포 상황를 나타내는 것을 무엇이라 하는가?

  1. 이미지 히스토그램
  2. 포인트 프로세싱
  3. 균일화(Equalization)
  4. 솔라이징(Solarizing)
(정답률: 78%)
  • 이미지 내의 각 픽셀들이 가지는 밝기 값의 빈도수를 그래프 형태로 나타내어 전체적인 밝기 분포를 보여주는 것을 이미지 히스토그램이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 0.0002[dyne/cm2]의 압력이 고막에 전달될 때의 음압레벨이 0[dB SPL]이다. 다음 중 일상 대화 수준의 음압에 가까운 [dB SPL] 값은 어느 것인가?

  1. 140[dB SPL]
  2. 100[dB SPL]
  3. 60[dB SPL]
  4. 20[dB SPL]
(정답률: 67%)
  • 음압레벨(dB SPL)은 인간이 느끼는 소리의 크기를 나타내며, 일반적인 일상 대화 수준은 보통 $60\text{dB}$ 내외로 정의됩니다.

    오답 노트
    140dB, 100dB: 고통 한계치나 매우 시끄러운 소음 수준임
    20dB: 매우 조용한 속삭임이나 도서관 수준임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음은 디지털 방송의 전송형식인 MPEG-TS를 나타낸다. PID(Packet Identifier)가 0, 10, 50인 패킷에 대하여 순서대로 기술된 것은?

  1. PAT, PMT, program1의 video
  2. PMT, PAT, program1의 video
  3. program1의 video, PAT, PMT
  4. PMT, program1의 video, PAT
(정답률: 64%)
  • MPEG-TS에서 PID는 패킷의 종류를 식별하는 번호입니다.
    제시된 이미지 분석 결과, PID $0$은 PAT(Program Association Table)를, PID $10$은 PMT(Program Map Table)를, PID $50$은 Program1의 Video 데이터를 나타내고 있습니다. 따라서 순서대로 PAT, PMT, program1의 video가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 HDTV 중계방송 차량에 설치되는 보편적인 시스템으로 틀린 것은?

  1. 8-VSB 송신기
  2. Video Encoder
  3. Video Mixing Unit
  4. Up/Down Converter
(정답률: 76%)
  • HDTV 중계방송 차량은 영상의 처리, 믹싱, 변환 및 인코딩을 수행하는 시스템을 갖추지만, 최종 송신을 담당하는 8-VSB 송신기는 중계차가 아닌 송신소(전송소)에 설치되는 장비입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 방송통신 시스템

61. 다음 문장에서 설명하고 있는 것으로 옳은 것은?

  1. 서비스에어리어(Service Area)
  2. 블랭킷에어리어(Blanket Area)
  3. 최고사용주파수(Maximum Usable Frequency)
  4. 최적운용주파수(Frequency Of Optimum Traffic)
(정답률: 84%)
  • 특정 방송국의 전계강도가 너무 강해 다른 방송국의 수신을 방해하는 지역을 블랭킷에어리어(Blanket Area)라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 64QAM 변조방식의 전송밀도 (bps/Hz)는 얼마인가?

  1. 3
  2. 4
  3. 6
  4. 8
(정답률: 31%)
  • M진 QAM의 전송밀도(대역폭 효율)는 $\log_{2}M$ 공식으로 계산합니다.
    ① [기본 공식] $\text{전송밀도} = \log_{2}M$
    ② [숫자 대입] $\text{전송밀도} = \log_{2}64$
    ③ [최종 결과] $\text{전송밀도} = 6\text{ bps/Hz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 표본화에 의하여 얻어진 PAM 신호를 디지털화하기 위하여 진폭축으로 이신값을 갖도록 처리하는 것을 무엇이라고 하는가?

  1. 부호화
  2. 양자화
  3. 이진화
  4. 디지털화
(정답률: 79%)
  • 표본화된 PAM 신호의 진폭을 유한한 개수의 이산적인 값으로 근사화하여 디지털화하는 과정을 양자화라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 중 가입자 100명에 대한 연결을 매쉬형 회선망으로 구성시 필요한 최소 회전수는?

  1. 4,950개
  2. 6,950개
  3. 8,900개
  4. 9,900개
(정답률: 72%)
  • 매쉬형(Mesh) 회선망은 모든 가입자가 서로 1:1로 연결되는 구조로, 전체 연결 수는 조합(Combination) 공식을 사용하여 계산합니다.
    ① [기본 공식] $L = \frac{n(n-1)}{2}$
    ② [숫자 대입] $L = \frac{100 \times (100-1)}{2}$
    ③ [최종 결과] $L = 4,950$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 10[kHz] 대역에서 16QAM 변조방식을 사용하여 전송할 수 있는 데이터의 최대 전송속도는?

  1. 10[kbps]
  2. 20[kbps]
  3. 40[kbps]
  4. 80[kbps]
(정답률: 73%)
  • QAM 변조 방식에서 최대 전송속도는 대역폭에 전송 레벨(비트 수)을 곱하여 계산합니다. $16\text{QAM}$은 $2^{4}$이므로 심볼당 $4\text{bit}$를 전송합니다.
    ① [기본 공식] $R = B \times \log_{2}M$
    ② [숫자 대입] $R = 10\text{kHz} \times \log_{2}16 = 10\text{kHz} \times 4$
    ③ [최종 결과] $R = 40\text{kbps}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 광섬유 케이블은 물질 사이에서 일어나는 빛의 어떤 성질을 이용한 것인가?

  1. 전반사
  2. 회절
  3. 굴절
  4. 입자성
(정답률: 80%)
  • 광섬유 케이블은 굴절률이 큰 매질(코어)에서 작은 매질(클래딩)로 빛이 입사할 때, 임계각 이상의 각도로 입사하여 빛이 외부로 나가지 않고 내부에서 계속 반사되며 진행하는 전반사 원리를 이용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 중 야외 음악회와 같이 열린공간에서의 야간 중계시 최상의 영상제작을 위한 유의사항으로 틀린 것은?

  1. Jimmy-Jib 카메라나 스테디캠으로 이용하는 EFP 카메라는 와이드 렌즈를 사용하기 때문에 녹화 전에 Full-Focus를 조정해야 한다.
  2. 무대와 객석의 밝기 기준은 가능한 객석이 무대보다 밝지 않도록 카메라 아이리스(Iris)를 조정한다.
  3. 넓은 야외에서는 조명이 부족하므로 카메라 렌즈배율 사용을 자주하여 영상의 해상도를 높이도록 한다.
  4. 인물 샷을 중심으로 하는 카메라는 인물 색조와 밝기를 스코프와 모니터로 확인하여 수시로 적절하게 조정한다.
(정답률: 80%)
  • 야외 중계 시 렌즈 배율(줌)을 과도하게 사용하면 화각이 좁아지고 영상의 흔들림이 심해지며, 렌즈의 물리적 한계로 인해 오히려 해상도가 저하될 수 있습니다. 따라서 렌즈 배율 사용을 자주 하여 해상도를 높인다는 설명은 틀린 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 중 디지털 라디오 방송기술이 갖는 특징이 아닌 것은?

  1. 시간과 장소에 구애 받지 않고 청취할 수 있다.
  2. 수신기의 소비전력이 높다.
  3. 다양한 프로그램 콘덴츠의 제공이 가능하고 넓은 수신대역의 사용이 가능하다.
  4. 프로그램과 관련된 문자정보의 데이터서비스가 가능하다.
(정답률: 78%)
  • 디지털 라디오 방송은 아날로그 방식보다 효율적인 데이터 전송이 가능하여 문자 정보 서비스, 다양한 콘텐츠 제공, 청취 편의성 증대라는 장점을 갖습니다. 반면, 디지털 수신기는 신호 처리 과정에서 전력 효율을 높이도록 설계되므로 수신기의 소비전력이 높다는 설명은 디지털 라디오의 특징으로 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 FM 송신기의 최고변조주파수가 15[kHz]인 경우 100[%]변조시 점유주파수의 대역폭은?

  1. 10[kHz]
  2. 90[kHz]
  3. 180[kHz]
  4. 270[kHz]
(정답률: 69%)
  • FM의 점유주파수 대역폭은 카슨(Carson)의 법칙에 따라 최대 주파수 편이와 최고 변조 주파수의 합에 2를 곱하여 계산합니다.
    ① [기본 공식] $BW = 2( \Delta f + f_m )$
    ② [숫자 대입] $BW = 2( 15 \times 1 + 15 )$
    ③ [최종 결과] $BW = 60 \times 3 = 180$
    따라서 대역폭은 $180\text{kHz}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 라디오 슈퍼 헤테로다인 수신기의 특징이 아닌 것은?

  1. 감도와 선택도가 좋다.
  2. 충실도가 좋다.
  3. 회로가 복잡하고 조정이 어렵다.
  4. 광대역에 걸쳐 선택도가 떨어진다.
(정답률: 73%)
  • 슈퍼 헤테로다인 수신기는 중간 주파수(IF)를 이용하여 감도와 선택도가 매우 우수하며 충실도가 좋지만, 회로가 복잡하고 조정이 어렵다는 특징이 있습니다. 따라서 광대역에 걸쳐 선택도가 떨어진다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 라디오 방송시스템에서 오디오의 신호레벨을 측정하는데 필요한 계기는?

  1. 백터스코프
  2. VU(Volume Unit) meter
  3. PPM(Peak to PeaK Meter)
  4. 오실로스코프
(정답률: 76%)
  • VU(Volume Unit) meter는 오디오 신호의 평균 레벨을 측정하여 인간의 청감 특성에 맞게 표시하는 계기입니다.

    오답 노트
    백터스코프: 영상 신호의 위상 및 색차 측정
    PPM: 신호의 최대 피크치 측정
    오실로스코프: 전압의 파형 관찰
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 중 FM 수신기 보조회로가 아닌 것은?

  1. 진폭제한기
  2. 디엠퍼시스회로
  3. 스켈치 회로
  4. IDC 회로
(정답률: 52%)
  • FM 수신기의 보조회로는 진폭제한기, 디엠퍼시스회로, 스켈치 회로 등이 있으며, IDC 회로는 FM 수신기의 보조회로에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. CATV 동축케이블 내의 전자파 속도는? (단, εr=2.3(비투자율), μr=1(비유전율), ε0≒8.855×10-12[F/m], μ0=4π×10-7[H/m]

  1. 약 1.5×108[m/s]
  2. 약 2.0×108[m/s]
  3. 약 2.5×108[m/s]
  4. 약 3.0×108[m/s]
(정답률: 72%)
  • 매질 내에서의 전자파 속도는 진공에서의 빛의 속도를 굴절률(비유전율의 제곱근)로 나누어 계산합니다.
    ① [기본 공식] $v = \frac{c}{\sqrt{\epsilon_{r}}}$
    ② [숫자 대입] $v = \frac{3 \times 10^{8}}{\sqrt{2.3}}$
    ③ [최종 결과] $v \approx 1.97 \times 10^{8}$
    따라서 약 $2.0 \times 10^{8}$ m/s 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 텔레비전 송신설비 중 VHF 송신 안테나의 종류로 슬롯 안테나 (Slot Antenna)계에 해당하는 것은?

  1. 야기 안테나
  2. 쌍루프 안테나
  3. 진행파형 안테나
  4. 다소자 링 안테나
(정답률: 70%)
  • VHF 송신 안테나 중 슬롯 안테나(Slot Antenna) 계열에 해당하는 대표적인 안테나는 진행파형 안테나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 중 영상반송파신호대 잡음비를 측정하는 것은 무엇을 하기 위한 것인가?

  1. 영상 신호의 해상도 저하방지와 잡음이 발생되는 것을 방지하기 위해
  2. 영상 반송파의 레벨변동에 대한 잡음을 방지하기 위해
  3. 영상 신호와 음성 신호의 상호간섭을 방지하기 위해
  4. 잡음을 줄여 양호한 TV 화질을 보장하기 위해
(정답률: 63%)
  • 영상반송파신호대 잡음비(C/N)를 측정하는 근본적인 목적은 수신단에서 잡음을 최소화하여 시청자에게 양호한 TV 화질을 보장하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 유럽 디지털 방송 방식인 DVB에 대한 설명과 다른 것은?

  1. 영상 소스의 코딩과 다중화는 MPEG 3 기술을 사용한다.
  2. 4 : 3, 16 : 9 등의 영상 포맷을 지원해야 한다.
  3. IRD는 빠른 채널 호핑 시간을 가져야 하며 0.5초를 초과할 수 없다.
  4. 오디오 소스 코딩은 MPEG Layer Ⅱ를 사용한다.
(정답률: 63%)
  • DVB(Digital Video Broadcasting) 표준에서 영상 소스의 코딩과 다중화에는 MPEG-2 기술이 사용됩니다. MPEG 3 기술을 사용한다는 설명은 잘못된 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음과 같은 네트워크 구조에서 라우터가 호스트에서 호스트가 속해 있는 그룹(Group) 정보를 요청하는데 사용되는 IGMP 메시지는?

  1. Reply
  2. Query
  3. Report
  4. Question
(정답률: 71%)
  • IGMP(Internet Group Management Protocol)에서 라우터가 네트워크 내의 호스트들에게 어떤 멀티캐스트 그룹에 가입되어 있는지 확인하기 위해 보내는 요청 메시지는 Query입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음은 태양을 중심으로 회전하는 행성들의 운동을 관측한 결과로 얻어낸 법칙이다. 다음에 해당하는 법칙은 무엇인가?

  1. 케플러 법칙(Kepler's Law)
  2. 탈보트-플래토의 법칙(Talbot-Plateau's Law)
  3. 스티븐의 법칙(Steven's Law)
  4. 스톡스의 법칙(Stoke's Law)
(정답률: 87%)
  • 행성의 궤도가 타원형이라는 제1법칙, 면적 속도 일정의 법칙인 제2법칙, 공전 주기와 궤도 반지름의 관계를 설명하는 제3법칙을 통칭하여 케플러 법칙(Kepler's Law)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 괄호 안에 들어갈 용어로 적절한 것은?

  1. 저궤도 위성
  2. 중궤도 위성
  3. 고궤도 위성
  4. 극궤도 위성
(정답률: 75%)
  • 지상 약 $10,000\text{km}$ 정도의 궤도를 가지며 탐사, 측위(GPS 등), 이동통신 위성의 기능을 수행하는 비정지 궤도 위성은 중궤도 위성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 접시형(parabola) 안테나의 이득을 결정하는 요소로 옳지 않은 것은?

  1. 주파수
  2. 안테나 직경
  3. 파장
  4. 안테나의 높이
(정답률: 80%)
  • 접시형 안테나의 이득은 안테나의 유효 면적과 파장에 의해 결정되며, 주파수가 높을수록 또는 안테나 직경이 클수록 이득이 증가합니다. 안테나의 높이는 이득을 결정하는 물리적 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전자계산기 일반 및 방송설비기준

81. 주기억장치의 크기가 64[Mbyte], 캐쉬 크기가 64[Kbyte]이고 주기억 장치와 캐쉬 사이에 4[byte] 블록 단위로 데이터 전송이 이루지는 시스템에서 연관사상 (Associative Mapping)으로 관리된다. 이 때 캐쉬 1라인(Line)에 필요한 태그(Tag)의 크기는?

  1. 8비트
  2. 10비트
  3. 22비트
  4. 24비트
(정답률: 48%)
  • 연관사상 방식에서 태그 크기는 전체 주기억장치 주소 비트에서 블록 내 오프셋 비트를 뺀 값으로 결정됩니다.
    ① [기본 공식] $\text{Tag} = \log_{2}(\text{Main Memory}) - \log_{2}(\text{Block Size})$
    ② [숫자 대입] $\text{Tag} = \log_{2}(64 \times 1024 \times 1024) - \log_{2}(4)$
    ③ [최종 결과] $\text{Tag} = 26 - 2 = 24$ 비트
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 다음 중 비동기 인터페이스 (Asynchronous Interface)에 대한 설명으로 틀린 것은?

  1. 컴퓨터와 입출력 장치가 데이터를 주고 받을 때 일정한 클록 신호의 속도에 맞추어 약정된 신호에 의해 동기를 맞추는 방식이다.
  2. 동기를 맞추어 약정된 신호는 시작(Start), 종료(Stop) 비트 신호이다.
  3. 컴퓨터 내에 있는 입출력 시스템의 전송 속도와 입출력 장치의 속도가 현저하게 다를 때 사용한다.
  4. 일반적으로 컴퓨터 본체와 주변 장치 간에 직렬 데이터 전송을 하기 위해 사용된다.
(정답률: 60%)
  • 비동기 인터페이스는 송수신 측이 동일한 클록을 공유하지 않고, 데이터의 시작과 끝을 알리는 시작(Start) 및 종료(Stop) 비트를 사용하여 데이터를 전송하는 방식입니다.
    컴퓨터와 입출력 장치가 데이터를 주고 받을 때 일정한 클록 신호의 속도에 맞추어 동기를 맞추는 방식은 비동기 방식이 아니라 동기(Synchronous) 인터페이스에 대한 설명입니다.

    오답 노트
    동기를 맞추어 약정된 신호는 시작(Start), 종료(Stop) 비트 신호이다: 비동기 전송의 핵심 제어 신호입니다.
    컴퓨터 내에 있는 입출력 시스템의 전송 속도와 입출력 장치의 속도가 현저하게 다를 때 사용한다: 속도 차이가 큰 장치 간 통신에 적합합니다.
    일반적으로 컴퓨터 본체와 주변 장치 간에 직렬 데이터 전송을 하기 위해 사용된다: 대표적인 직렬 전송 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. . 8진수(735.56)8을 16진수로 전환한 것은 어느 것인가?

  1. (1DD,B8)16
  2. (1DD.B1)16
  3. (EE1.B1)16
  4. (EE1.B8)16
(정답률: 67%)
  • 8진수를 16진수로 변환할 때는 먼저 8진수를 3비트씩 이진수로 풀고, 이를 다시 4비트씩 묶어 16진수로 변환합니다.
    ① [8진수 $\rightarrow$ 2진수] $$735.56_{8} = 111011101.101110_{2}$$
    ② [2진수 $\rightarrow$ 16진수] $$0001\ 1101\ 1101 . 1011\ 1000_{2}$$
    ③ [최종 결과] $1DD.B8_{16}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 컴퓨터가 8비트 정수 표현을 사용할 경우 -25를 부호와 2의 보수로 올바르게 표현한 것은?

  1. 11100111
  2. 11100011
  3. 01100111
  4. 01100011
(정답률: 64%)
  • 음수를 2의 보수로 표현하기 위해서는 양수 값을 이진수로 변환한 뒤 비트를 반전시키고 1을 더합니다.
    ① [양수 이진화] $25 = 00011001_{2}$
    ② [비트 반전] $00011001 \rightarrow 11100110$
    ③ [최종 결과] $11100110 + 1 = 11100111$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 다음 중 컴퓨터에서 수를 표현하는 방식이 아닌 것은?

  1. 양자화 표현
  2. 1의 보수 표현
  3. 2의 보수 표현
  4. 부호와 절대치 표현
(정답률: 76%)
  • 컴퓨터에서 정수를 표현하는 방식에는 부호와 절대치, 1의 보수, 2의 보수 표현법이 있습니다.

    오답 노트
    양자화 표현: 아날로그 신호를 디지털 신호로 변환하는 과정에서 값을 이산적으로 나누는 단계이며, 수 표현 방식이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 다음 중 자기보수 코드(Self Complement Code)인 것은?

  1. 3초과 코드
  2. BCD 코드
  3. 그레이 코드
  4. 해밍 코드
(정답률: 68%)
  • 자기보수 코드는 0과 9, 1과 8처럼 서로 보수 관계에 있는 숫자의 코드값이 비트 반전(0↔1) 관계에 있는 코드를 말하며, 3초과 코드가 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 하나의 프린터를 여러 프로그램이 동시에 사용할 수 없으므로 논리장치에 저장하였다가 프로그램이 완료 시 개별 출력할 수 있도록 하는 방식은?

  1. ChanneL
  2. DMA
  3. Spooling
  4. Virtual Machine
(정답률: 78%)
  • 저속의 출력 장치(프린터 등)를 효율적으로 사용하기 위해 데이터를 고속의 디스크(논리장치)에 임시 저장했다가 순차적으로 출력하는 방식을 Spooling이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. Open Source로 개방되어 사용자가 변경이 가능한 운영체제는?

  1. Mat OS
  2. MS-DOS
  3. OS/2
  4. Linux
(정답률: 78%)
  • Linux는 소스 코드가 공개되어 있어 누구나 자유롭게 수정하고 배포할 수 있는 대표적인 오픈 소스 운영체제입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 다음 중 예약 또는 증권 서비스 등에 적합한 처리 시스템 방식은?

  1. 시분할 처리 시스템
  2. 실시간 처리 시스템
  3. 분산 처리 시스템
  4. 일괄 처리 시스템
(정답률: 81%)
  • 데이터가 발생하는 즉시 처리하여 결과를 제공해야 하는 예약이나 증권 서비스 등에는 실시간 처리 시스템이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 병렬 프로세서의 한 종류로 여러 개의 프로세서들이 서로 다른 명령어와 데이터를 처리하는 진정한 의미의 병렬 프로세서로 대부분의 다중 프로세서 시스템과 다중 컴퓨터 시스템이 이 분류에 속하는 구조는?

  1. SISD(Single Instruction stream Single Data stream)
  2. SIMD(Single Instruction stream Multiple Data stream)
  3. MISD(Multiple Instruction stream Single Data stream)
  4. MIMD(Multiple Instruction stream Multiple Data stream)
(정답률: 74%)
  • 여러 개의 프로세서가 서로 다른 명령어 스트림과 데이터 스트림을 독립적으로 처리하는 진정한 병렬 처리 구조를 MIMD(Multiple Instruction stream Multiple Data stream)라고 합니다.

    오답 노트
    SISD: 단일 명령어, 단일 데이터 처리
    SIMD: 단일 명령어, 다수 데이터 처리
    MISD: 다수 명령어, 단일 데이터 처리
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 방송을 양호하게 수신할 수 있는 구역으로 전계강도가 과학기술정보통신장관이 정하여 고시하는 기준 이상인 구역은?

  1. 방송구역
  2. 블랭킷에어리어
  3. 전파구역
  4. 셀에어리어
(정답률: 68%)
  • 전계강도가 과학기술정보통신장관이 고시하는 기준 이상이 되어 방송을 양호하게 수신할 수 있는 구역을 방송구역이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 다음 중 방송법에 의한 지상파방송사업이란?

  1. 방송을 목적으로 하는 지상의 무선국을 관리·운영하며 이를 이용하여 방송을 행하는 사업
  2. 전송·선로 시설을 이용하여 행하는 다채널방송을 행하는 사업
  3. 인공위성의 무선국을 이용하여 행하는 방송사업
  4. 중개유선방송을 재전송하는 방송사업
(정답률: 81%)
  • 지상파방송사업이란 방송을 목적으로 하는 지상의 무선국을 관리·운영하며 이를 이용하여 방송을 행하는 사업을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 공동체 라디오 방송사업자가 될수 있는 기관 또는 단체는?

  1. 대한민국정부
  2. 종교단체
  3. 지방자치단체
  4. 비영리단체
(정답률: 83%)
  • 공동체 라디오 방송사업은 지역 주민의 참여를 목적으로 하므로, 비영리단체가 사업자가 될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 지상파 방송사업을 하고자 하는 자는 누구에게 방송국 허가를 받아야 하는가?

  1. 대통령
  2. 방송통신위원회
  3. 문화체육관광부장관
  4. 방송통신심의위원회
(정답률: 77%)
  • 방송법에 따라 지상파 방송사업을 운영하려는 자는 방송통신위원회로부터 방송국 허가를 받아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 중계유선방송사업 및 음악유선방송사업의 결격사유와 관계없는 것은?

  1. 중계유선방송사업 및 음악유선방송사업의 허가 또는 등록이 취소된 후 5년이 경과되지 아니한 자
  2. 미성년자 또는 한정치산자
  3. 파산신고를 받은 자로서 복권되지 아니한 자
  4. 외국인 또는 외국의 정부나 단체
(정답률: 72%)
  • 중계유선방송사업 및 음악유선방송사업의 결격사유에 해당하는 것은 미성년자, 한정치산자, 파산 후 복권되지 않은 자, 외국인 또는 외국의 정부나 단체입니다.

    오답 노트
    중계유선방송사업 및 음악유선방송사업의 허가 또는 등록이 취소된 후 5년이 경과되지 아니한 자는 해당 사업의 결격사유에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 전송·선로설비에 대한 기술기준의 적합여부 확인 등에 관하여 필요한 사항은 무엇이라 정하는가?

  1. 교육과학기술부령
  2. 행정안전부령
  3. 과학기술정보통신부 고시
  4. 문화체육관광부령
(정답률: 79%)
  • 전송·선로설비의 기술기준 적합여부 확인 등 세부적인 운영 사항은 과학기술정보통신부 고시로 정하도록 규정하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 종합 유선방송신호를 전송하기 위한 전송선로시설의 질적 수준 측정 항목에 포함되지 않는 것은?

  1. 영상반송파의 신호레벨
  2. 음성반송파의 주파수편차
  3. 혼변조도
  4. 채널간 영상반송파의 레벨차
(정답률: 52%)
  • 전송선로시설의 질적 수준 측정 항목은 신호의 레벨과 변조 품질을 측정하는 것이 핵심입니다. 음성반송파의 주파수편차는 전송선로의 질적 수준 측정 항목에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 다음 중 종합유선방송국설비와 전송선로설비의 분계점에 대한 설명으로 잘못된 것은?

  1. 전송선로설비가 동축케이블인 경우 : 진폭변조기와 동축케이블의 최초 접속점
  2. 전송선로설비가 UTP케이블인 경우 : 진폭변조기와 UTP케이블의 최초 접속점
  3. 전송선로설비가 무선방식인 경우 : 진폭·주파수변조기와 무선송신기의 최초 접속점
  4. 전송선로설비가 광케이블인 경우 : 진폭·주파수변조기와 광송신기의 최초 접속점
(정답률: 71%)
  • 종합유선방송국설비와 전송선로설비의 분계점 기준에서 UTP케이블의 경우, 진폭변조기가 아닌 다른 기준점이 적용되어야 하므로 진폭변조기와 UTP케이블의 최초 접속점이라는 설명은 잘못되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 종합유선방송국의 방송 채널 별 주파수 대역은?

  1. 4.2[MHz]
  2. 4.75[MHz]
  3. 6[MHz]
  4. 6.25[MHz]
(정답률: 79%)
  • 종합유선방송국의 방송 채널 간격 및 주파수 대역폭은 표준적으로 $6\text{MHz}$를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 중계유선방송의 영상반송파 수신자설비의 분계점에서 신호 레벨의 기준값은 얼마인가?

  1. 65~85[dBμN](75Ω 기준)
  2. 85~95[dBμN](75Ω 기준)
  3. 54[dBμN]이상
  4. 70[dBμN]이상
(정답률: 66%)
  • 중계유선방송의 영상반송파 수신자설비 분계점 신호 레벨 기준값은 관련 기술 기준에 따라 다음과 같이 정의됩니다.
    ① [기준값]
    $$ 65 \sim 85 \text{ dB}\mu\text{N} $$
    ② [조건]
    $$ 75 \Omega \text{ 기준} $$
    ③ [최종 결과]
    $$ 65 \sim 85 \text{ dB}\mu\text{N} (75 \Omega \text{ 기준}) $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
