기계정비기능사 필기 기출문제복원 (2005-07-17)

기계정비기능사 2005-07-17 필기 기출문제 해설

이 페이지는 기계정비기능사 2005-07-17 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

기계정비기능사
(2005-07-17 기출문제)

목록

1과목: 임의구분

1. 다음 중 길이치수에 공차를 기입한 것중 잘못된 것은?

(정답률: 68%)
  • 치수 공차 기입 시, 개별 치수들의 공차 합이 전체 치수의 공차 범위 내에 있어야 합니다. 의 경우, 개별 치수의 최대 합은 $7.1 + 20.04 + 7.1 = 34.24$이며, 최소 합은 $6.9 + 19.96 + 6.9 = 33.76$입니다. 하지만 전체 치수로 기입된 $34 \pm 0.2$의 범위는 $33.8 \sim 34.2$이므로, 개별 치수의 합산 범위와 일치하지 않아 잘못된 기입 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. NPSH(net positive suction head)란?

  1. 전 흡입양정
  2. 전 토출양정
  3. 유효흡입헤드
  4. 유효토출헤드
(정답률: 76%)
  • NPSH(Net Positive Suction Head)는 펌프의 흡입구에서 공동현상(Cavitation)이 발생하지 않도록 하기 위해 필요한 최소한의 압력 수두를 의미하며, 우리말로 유효흡입헤드라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 베어링에서 깊은 홈 볼 베어링은?

(정답률: 75%)
  • 깊은 홈 볼 베어링은 내륜과 외륜의 궤도 홈이 깊어 반경 방향 하중을 지지하는 능력이 탁월한 베어링으로, 형태가 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 그림의 체인의 종류는?

  1. 로울러 체인
  2. 사일런트 체인
  3. 링크 체인
  4. 블록 체인
(정답률: 63%)
  • 제시된 이미지 는 핀과 부시, 그리고 로울러가 결합되어 마찰을 줄이고 동력을 전달하는 전형적인 로울러 체인의 구조를 보여주고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 설비보전 효과 측정을 위한 척도로 옳은 것은?

  1. 설비가동율 = (정미가동시간/부하시간)X100
  2. 고장도수율 = (고장시간/부하시간)X100
  3. 고장강도율 = (고장횟수/부하시간)X100
  4. 제품 단위당 보전비 = (생산단가/생산량)X100
(정답률: 60%)
  • 설비가동율은 전체 부하시간 중 설비가 실제로 가동된 정미가동시간의 비율을 나타내는 지표입니다.
    ① [기본 공식] $가동율 = \frac{정미가동시간}{부하시간} \times 100$
    ② [숫자 대입] (해당 문제의 경우 공식 확인 문제이므로 대입 생략)
    ③ [최종 결과] $설비가동율 = \frac{정미가동시간}{부하시간} \times 100$

    오답 노트
    고장도수율: 고장 횟수를 부하시간으로 나눈 값
    고장강도율: 고장 시간을 부하시간으로 나눈 값
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음은 파이프의 접속상태 표시기호 이다. 파이프가 분기하고 있을 때를 도시하는 기호는?

(정답률: 72%)
  • 파이프의 접속 상태 표시기호에서 분기(T-접속)는 주 배관에서 다른 방향으로 관이 갈라져 나오는 형태를 의미하므로 기호가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음중 열화 손실의 요인이 되지 않는 것은?

  1. 품질 저하
  2. 생산력 저하
  3. 원단위 증대
  4. 납기의 단축
(정답률: 74%)
  • 열화 손실이란 설비의 성능 저하로 인해 발생하는 경제적 손실을 의미합니다. 품질 저하, 생산력 저하, 원단위 증대는 모두 열화로 인한 부정적인 결과이지만, 납기의 단축은 효율성 향상이나 공정 개선의 결과이지 열화로 인한 손실 요인이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음은 용접이음의 종류이다. 끝단 이음은?

(정답률: 88%)
  • 용접 이음 중 끝단 이음은 두 부재의 끝부분을 맞대어 접합하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 전체 길이를 규격으로 표시하는 공구는?

  1. 스패너(SPANNER)
  2. 몽키 스패너(MONKEY SPANNER)
  3. 오프 셋 렌치(OFF SET WRENCH)
  4. L - 렌치(HEXAGON BAR WRENCH)
(정답률: 64%)
  • 몽키 스패너(MONKEY SPANNER)는 조절 나사를 통해 입구의 크기를 변경할 수 있는 공구로, 일반적으로 공구의 전체 길이를 기준으로 규격을 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음은 배관도의 도시법에 대한 설명이다. 옳지 않은 것은?

  1. 파이프는 1개의 굵은 실선으로 나타낸다.
  2. 파이프의 굵기를 나타낼 때에는 파이프를 나타내는 선에 따라 아래 쪽에 기입한다.
  3. 같은 도면 내에서의 파이프의 실선 굵기는 같게 한다.
  4. 밸브,콕이 닫힌 상태를 도시할 때에는 검게 칠하여 나타낸다.
(정답률: 56%)
  • 배관도에서 파이프의 굵기(호칭 지름)는 파이프를 나타내는 선의 위쪽에 기입하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 스케치도에 관한 설명 중 틀린 것은?

  1. 재질 가공법은 기입할 필요가 없다.
  2. 조립에 필요한 사항은 기입한다.
  3. 프리핸드로 그린다.
  4. 측정한 치수를 기입한다.
(정답률: 75%)
  • 스케치도는 가공에 필요한 모든 정보를 전달해야 하므로, 재질과 가공법을 반드시 기입해야 합니다.

    오답 노트
    조립 사항 기입, 프리핸드 작성, 측정 치수 기입은 스케치도의 올바른 작성 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 국제 표준화 기구를 나타내는 표준 규격기호는?

  1. ISO
  2. ANSI
  3. BS
  4. KS
(정답률: 87%)
  • 국제 표준화 기구의 약칭은 ISO(International Organization for Standardization)입니다.

    오답 노트
    ANSI: 미국 국가 표준, BS: 영국 표준, KS: 한국 산업 표준
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 중량물을 취급하는데 있어 줄걸이 공구와 방법이 잘못된 것은 어느 것인가?

  1. 와이어 로프의 각도는 60虔이내로 할 것
  2. 1본 줄걸이 작업은 하지 말 것
  3. 하물의 특수성에 맞는 특수 기구를 사용할 것
  4. 들고 있는 물체위에는 올라타서 작업을 할 것
(정답률: 89%)
  • 중량물 취급 시 안전을 위해 인양 중인 하물 위에는 절대 올라타거나 하물 아래에 들어가는 행위를 해서는 안 됩니다.

    오답 노트
    와이어 로프 각도 60도 이내 유지, 1본 줄걸이 금지, 특수 기구 사용은 모두 올바른 안전 수칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 나사에서 M8 ×1은 무엇을 표시하는가?

  1. 나사의 유효지름이 8㎜인 미터가는 눈 나사
  2. 나사의 피치가 8㎜인 미터가는 눈 나사
  3. 나사의 바깥지름이 8㎜인 미터가는 눈 나사
  4. 나사의 안지름이 8㎜인 미터가는 눈 나사
(정답률: 78%)
  • 미터 보통 나사의 표기법에서 'M'은 미터 나사를, 앞의 숫자는 나사의 바깥지름(호칭 지름)을, 뒤의 숫자는 피치를 의미합니다. 따라서 M8 × 1은 바깥지름이 $8\text{mm}$이고 피치가 $1\text{mm}$인 미터 가는 눈 나사를 뜻합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 패킹, 박판, 형강 등 얇은 재료의 단면표시방법으로 옳은 것은?

  1. 가는 실선 두줄로 표시한다.
  2. 색연필로 엷게 칠한다.
  3. 실제치수와 관계없이 한개의 극히 굵은 실선으로 표시한다.
  4. 단면표시를 해서는 안된다.
(정답률: 73%)
  • 패킹, 박판, 형강과 같이 두께가 매우 얇은 재료는 단면을 표시할 때 실제 치수와 관계없이 한 개의 극히 굵은 실선으로 단순화하여 표시하는 것이 제도 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 단면도 중 틀린 것은?

(정답률: 65%)
  • 단면도 작성 시 해칭(Hatching)은 절단된 단면 부위에 일정한 간격의 평행선으로 표시해야 합니다. 의 경우 해칭의 방향이나 표현 방식이 표준 제도법에 어긋나므로 틀린 단면도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 심벌이 나타내는 뜻은?

  1. 도선의 교차
  2. 도선의 단락
  3. 도선의 분기
  4. 도선의 단자
(정답률: 82%)
  • 제시된 이미지 는 두 도선이 서로 연결되지 않고 단순히 겹쳐 지나가는 도선의 교차 상태를 나타내는 심벌입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 정비계획을 완전히 하여 정비수준이 상승하면 적어지는 고장은?

  1. 초기고장
  2. 우발고장
  3. 마모고장
  4. 주기고장
(정답률: 62%)
  • 욕조 곡선(Bathtub Curve)에서 마모고장은 제품의 수명이 다해 발생하는 고장으로, 적절한 정비 계획을 통해 부품을 교체하거나 정비 수준을 높이면 발생 빈도를 줄일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 한국 표준규격은 어느 것인가?

  1. KS
  2. BS
  3. DIN
  4. JIS
(정답률: 90%)
  • 한국의 국가 표준 규격은 KS(Korean Industrial Standards)입니다.

    오답 노트
    BS: 영국 표준
    DIN: 독일 표준
    JIS: 일본 표준
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 납선 또는 동선을 부품의 곡선부분에 따라 굽힌 후 납선 또는 동선의 윤곽을 따라서 종이위에 연필로 스케치하는 방법은?

  1. 프리핸드에 의한 방법
  2. 프린트하는 방법
  3. 모양(본)을 뜨는 방법
  4. 카메라를 사용하는 방법
(정답률: 81%)
  • 부품의 복잡한 곡선 부위를 납선이나 동선으로 따라 굽혀서 그 윤곽을 그대로 종이에 옮겨 그리는 방식은 모양(본)을 뜨는 방법의 전형적인 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 검사, 정비, 수리 등의 보전작업 방법과 보전작업 시간의 표준으로 맞는 것은?

  1. 보전작업 표준
  2. 정비검사 표준
  3. 설비보전 표준
  4. 설비 관계의 제 표준
(정답률: 61%)
  • 검사, 정비, 수리 등 설비를 유지하기 위한 보전작업의 구체적인 방법과 소요 시간 등을 규정한 표준을 보전작업 표준이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 절단면에 해칭을 할 때 지켜야 할 사항 중 틀린 것은?

  1. 해칭 대신에 스머징(smudging)을 하여도 된다.
  2. 중심선에 대하여 45°굵은 실선과 등간격으로 표시한다
  3. 같은 절단면 위에 나타나는 같은 부품의 절단 자리는 동일한 해칭을 한다.
  4. 인접하는 절단 자리의 해칭은 선의 방향 또는 각도를 바꾸거나, 그 간격을 바꾸어서 구별한다.
(정답률: 53%)
  • 절단면의 해칭선은 일반적으로 중심선에 대해 $45^{\circ}$ 방향으로 그리지만, 반드시 굵은 실선이 아닌 가는 실선으로 표시해야 합니다.

    오답 노트
    해칭 대신 스머징 사용 가능: 허용됨
    동일 부품 동일 해칭: 원칙임
    인접 부품 해칭 구별: 방향이나 간격 변경으로 구분함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 그림에 나타내는 용접 기호의 실형은 어느 것인가?

(정답률: 57%)
  • 제시된 용접 기호에서 삼각형 모양은 필릿 용접을 의미하며, 기호의 왼쪽 숫자 $9$는 용접 다리 길이를, 아래쪽 숫자 $6$은 용접 길이를 나타냅니다. 따라서 다리 길이 $9\text{mm}$, 용접 길이 $6\text{mm}$로 시공된 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 그림에서 볼트의 호칭 번호를 바로 적은 것은?

  1. M20×45
  2. M20×51
  3. M22×45
  4. M22×51
(정답률: 86%)
  • 볼트의 호칭 번호는 'M(미터나사) + 호칭지름 $\times$ 나사부 길이'로 표기합니다.
    제시된 이미지에서 호칭지름은 $M20$으로 명시되어 있으며, 나사부의 길이는 $45$로 표시되어 있습니다.
    따라서 호칭 번호는 $M20 \times 45$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 설비의 고장율 곡선에서 초기고장기에 주로 발생하는 손실 (로스)은?

  1. 불량·수정로스
  2. 일시정체로스
  3. 초기·수율로스
  4. 고장로스
(정답률: 76%)
  • 설비의 욕조 곡선(Bathtub Curve) 중 초기고장기는 제품의 설계 미비나 제조 결함 등으로 인해 발생하는 시기로, 이 시기에는 주로 초기·수율로스가 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 상비품의 일상관리를 위해서는 아래 사항에 유의해야 한다. 유의 사항이 아닌 것은?

  1. 언제 주문 하는가
  2. 얼마만큼 주문 하는가
  3. 정수형은 어느 한계인가
  4. 최저 최고량
(정답률: 60%)
  • 상비품의 효율적인 일상관리를 위해서는 주문 시점(언제 주문 하는가), 주문량(얼마만큼 주문 하는가), 그리고 재고의 최저 및 최고량 설정이 핵심 관리 항목입니다. 정수형 한계는 상비품의 일반적인 일상관리 유의 사항에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 스케치도의 작도순서에 해당되지 않는 사항은?

  1. 물체의 형상, 작동 등에 관한 개념을 확실히 파악한다.
  2. 정투상도로 할 것인가, 입체도로 그릴 것인가를 결정한다.
  3. 치수보조선, 치수선 및 화살표는 그리지 않는다.
  4. 스케치의 크기를 결정한다.
(정답률: 84%)
  • 스케치도는 설계의 초기 단계에서 아이디어를 구체화하는 과정으로, 정확한 형상 파악과 크기 결정, 투상법 선택이 필요하며, 필요한 경우 치수보조선, 치수선 및 화살표를 그려 넣어 정보를 명확히 전달해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 설비의 열화방지를 위하여 윤활유 주입, 청소, 조정 등의 작업을 수시로 실시하여야 하는데 이 작업은 다음중 어느 것과 관계가 있는가?

  1. 예방 보전
  2. 처리 보전
  3. 개량 보전
  4. 사후 보전
(정답률: 78%)
  • 설비의 열화(성능 저하)를 방지하기 위해 주기적으로 윤활유 주입, 청소, 조정 등의 점검 활동을 수행하여 고장을 사전에 방지하는 활동을 예방 보전이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 제도할 때 1/2축척으로 그린 그림의 체적은?

  1. 1/4
  2. 1/16
  3. 1/8
  4. 1/2
(정답률: 61%)
  • 체적(부피)은 길이의 3제곱에 비례합니다. 따라서 축척이 $1/2$인 경우, 체적은 축척의 세제곱으로 계산됩니다.
    ① [기본 공식] $V = L^3$
    ② [숫자 대입] $V = (1/2)^3$
    ③ [최종 결과] $V = 1/8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 최고 재고량을 일정량으로 정해놓고 사용할 때마다 사용량 만큼을 발주해서 언제든지 일정량을 유지하는 방식은?

  1. 사용고 발주방식
  2. 상비품 발주방식
  3. 정기 발주방식
  4. 주문량 결정방식
(정답률: 74%)
  • 최고 재고량을 설정해 두고, 사용한 양만큼만 즉시 발주하여 항상 일정한 재고 수준을 유지하는 방식은 사용고 발주방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 단계적인 출력제어가 가능한 실린더는?

  1. 테레스코프 실린더
  2. 탠덤 실린더
  3. 다위치 실린더
  4. 충격 실린더
(정답률: 66%)
  • 탠덤 실린더는 두 개 이상의 실린더를 직렬로 연결하여 출력(추력)을 높이거나, 단계적인 출력 제어가 가능하도록 설계된 실린더입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 공기탱크 압력이 최고 압력을 초과하면 기기를 손상시키거나 필요 이상의 출력이 생긴다. 어느 한도 이상으로 압력이 상승하면 이를 대기에 방출시켜 압력을 내린다. 이 역할을 하는 밸브는?

  1. 릴리이프 밸브
  2. 감압 밸브
  3. 시퀀스 밸브
  4. 언로드 밸브
(정답률: 57%)
  • 회로 내의 압력이 설정된 최고 압력을 초과할 때, 유체를 대기로 방출하여 시스템의 손상을 방지하고 압력을 일정하게 유지하는 안전 밸브의 역할을 하는 것은 릴리이프 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 공기압력을 검출하여 설정치와 비교해서 전기접점을 개폐함으로써 전기신호를 내는 기능을 할 수 있는 것은?

  1. 푸시버튼 스위치
  2. 마그네틱 스위치
  3. 압력 스위치
  4. 온도센서
(정답률: 78%)
  • 압력 스위치는 회로 내의 공기 압력을 감지하여 설정된 값과 비교한 뒤, 전기 접점을 개폐하여 전기 신호를 출력하는 압력 검출 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 공기압회로에 있어서 방향제어밸브의 기계조작방식이 아닌 것은?

  1. 플런저방식
  2. 레버방식
  3. 롤러방식
  4. 스프링방식
(정답률: 50%)
  • 공기압 방향제어밸브의 기계적 조작 방식에는 플런저, 롤러, 스프링, 푸시버튼 등이 사용됩니다. 레버방식은 주로 유압 밸브에서 사용되는 조작 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

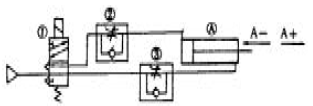

35. 다음과 같은 유량제어밸브의 사용으로 얻어지는 실린더 운동 속도제어의 장점은 어느 것인가?

  1. 속도 조정이 쉽다.
  2. 급속 운동이 된다.
  3. 순차 작동이 된다.
  4. 원격제어가 쉽다.
(정답률: 70%)
  • 제시된 회로 는 미터-아웃(Meter-out) 제어 방식으로, 실린더에서 나가는 유량을 조절하여 부하의 변동에 관계없이 안정적으로 속도 조정이 쉽다는 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음중 석유계 작동유의 운전온도로서 적당한 범위의 값은 어느 것인가?

  1. 40 - 50℃
  2. 120 - 130℃
  3. 130 - 150℃
  4. 80 - 100℃
(정답률: 58%)
  • 석유계 작동유는 점도 유지와 산화 방지를 위해 일반적으로 $40 \sim 50\text{℃}$ 정도의 온도 범위에서 운전하는 것이 가장 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음의 밸브중에서 파일럿부가 있어서 파일럿 압력을 이용하여 주 스풀을 작동시키는 것은?

  1. 차동 피스톤형 릴리이프 밸브
  2. 평형 피스톤형 릴리이프 밸브
  3. 인라인형 체크 밸브
  4. 앵글형 체크 밸브
(정답률: 56%)
  • 평형 피스톤형 릴리이프 밸브는 파일럿 밸브를 내장하고 있어, 파일럿 압력을 이용해 주 스풀을 작동시킴으로써 응답성이 좋고 대용량 제어가 가능하다는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 그림에 맞는 명칭은?

  1. 미터 인 회로
  2. 미터 아웃 회로
  3. 블리드 오프 회로
  4. 그래쯔 회로
(정답률: 60%)
  • 제시된 이미지 는 실린더에서 나가는 유량(배출측)을 조절하여 속도를 제어하는 미터 아웃 회로의 구성도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 고압용에 사용하는 고압 고무 호오스의 구조가 아닌 것은?

  1. 커버고무
  2. 슬리이브
  3. 와이어블레이드
  4. 면블레이드
(정답률: 56%)
  • 고압 고무 호스는 높은 압력을 견디기 위해 내부에 보강층이 필요합니다. 일반적으로 커버고무, 와이어블레이드(강선), 면블레이드 등으로 구성되며, 슬리이브는 외부 보호용 덮개일 뿐 고압을 견디는 호스 자체의 구조적 보강재가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 밸브의 양쪽 입구로 고압과 저압이 각각 유입될 때 고압쪽이 출력되고 저압쪽이 폐쇄되는 밸브는?

  1. OR밸브
  2. 체크밸브
  3. AND밸브
  4. 급속배기밸브
(정답률: 64%)
  • OR밸브(셔틀 밸브)는 두 개의 입구 중 압력이 더 높은 쪽의 유로를 선택하여 출력측으로 보내고, 상대적으로 압력이 낮은 쪽의 입구는 폐쇄시키는 특성을 가진 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 유압실린더에서 오일이 누출되는 경우가 아닌 것은?

  1. 실린더 배럴이 손상되었을 때
  2. 로드시일에서 오일이 샐 때
  3. 유압유의 양이 규정보다 많을 때
  4. 부품의 연결이 헐거울 때
(정답률: 74%)
  • 오일 누출은 부품의 물리적 손상이나 결합 불량으로 인해 발생합니다. 유압유의 양이 규정보다 많은 것은 탱크의 넘침이나 압력 상승을 유발할 수는 있으나, 그 자체로 실린더의 누출 원인이 되지는 않습니다.

    오답 노트
    실린더 배럴 손상, 로드시일 마모, 부품 연결 헐거움: 모두 물리적인 틈새를 만들어 오일 누출을 유발하는 직접적인 원인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 공기압 회로에 있어서 공기의 흐름을 일정방향으로 하고 역방향으로는 흐르지 않게 하는 밸브는?

  1. 급속 배기 밸브
  2. 셔틀 밸브
  3. 교축 밸브
  4. 체크 밸브
(정답률: 85%)
  • 체크 밸브는 유체(공기 또는 기름)가 한쪽 방향으로만 흐를 수 있게 하고, 반대 방향으로 흐르는 것을 자동으로 차단하는 역지변 역할을 하는 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 유압장치의 구성요소가 아닌 것은?

  1. 동력원(Power unit)
  2. 제어부(Control part)
  3. 액추에이터(Actuator)
  4. 공기(Air)
(정답률: 86%)
  • 유압장치는 작동유(기름)를 매체로 사용하여 동력을 전달하는 시스템입니다. 따라서 동력원, 제어부, 액추에이터는 필수 구성요소이지만, 공기는 공압장치의 매체이므로 유압장치의 구성요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 공기압 발생장치에 해당되지 않는 장치는?

  1. 송풍기
  2. 압축기
  3. 공압 모터
  4. 진공펌프
(정답률: 39%)
  • 공기압 발생장치는 공기를 압축하거나 이동시켜 에너지를 생성하는 장치입니다. 송풍기, 압축기, 진공펌프는 모두 공기를 이동시키거나 압축하는 발생장치에 해당하지만, 공압 모터는 압축 공기의 에너지를 회전 운동(기계적 에너지)으로 변환하는 액추에이터에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음의 공압 압력 제어 밸브 기호 명칭은?

  1. 릴리프 밸브(relief valve)
  2. 감압 밸브(reducing valve)
  3. 시퀀스 밸브(sequence valve)
  4. 무부하 밸브(unloading valve)
(정답률: 68%)
  • 제시된 기호 는 1차측 압력과 관계없이 2차측 압력을 설정된 값으로 일정하게 낮추어 유지하는 감압 밸브(reducing valve)의 표준 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음의 회로는 액추에이터의 어떠한 조건에 부응한 형태인가?

  1. 행정이 긴 실린더의 사용
  2. 행정이 짧은 실린더의 사용
  3. 극소형의 실린더의 사용
  4. 지름이 매우 큰 실린더의 사용
(정답률: 50%)
  • 제시된 회로도는 와 같이 펌프의 토출량이 매우 크거나 실린더의 지름이 매우 커서, 작동유의 유량이 급격히 변하는 경우를 제어하기 위한 회로입니다. 특히 지름이 매우 큰 실린더를 사용할 때 발생하는 급격한 압력 변화와 유량 변동을 억제하여 안정적인 동작을 구현하기 위한 구성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 그림의 기호가 갖고 있는 기능을 설명한 것 중 틀린 것은?

  1. 실린더 내의 압력을 제거할 수 있다.
  2. 실린더가 전진운동할 수 있다.
  3. 실린더가 후진운동할 수 있다.
  4. 모터가 정지할 수 있다.
(정답률: 65%)
  • 제시된 기호는 4포트 3위치 방향 제어 밸브로, 각 위치에 따라 실린더의 전진, 후진, 정지(중립) 제어가 가능하지만, 실린더 내부의 압력을 외부로 완전히 배출하여 제거하는 기능은 포함되어 있지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 일반적으로 공유압기기에서 사용되는 압력계의 압력은 무엇을 나타낸 것인가?

  1. 최고압력
  2. 평균압력
  3. 절대압력
  4. 게이지압력
(정답률: 65%)
  • 공유압 기기에서 사용하는 일반적인 압력계는 대기압을 $0$으로 기준으로 하여 측정하는 게이지압력을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 일반적으로 블록게이지를 사용할 때 주의 사항이 아닌 것은?

  1. 치수가 큰 게이지를 수평으로 지지할 때는 에어리 점에서 지지한다
  2. 게이지를 한번에 여러 개를 쥐지 말아야 한다
  3. 게이지를 케이스에서 꺼내면 곧 닫아야 한다
  4. 온도 변화는 3.5℃이상 변하게 하지 않도록 한다
(정답률: 49%)
  • 블록게이지는 정밀 측정기로서 온도 변화에 매우 민감하므로, 일반적으로 온도 변화를 $2^{\circ}\text{C}$이내로 유지해야 합니다. 따라서 $3.5^{\circ}\text{C}$이상 변하게 하지 않도록 한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 안전모나 안전 벨트의 용도는?

  1. 작업 능률 가속용
  2. 전도(轉倒) 방지용
  3. 작업자 용품의 일종
  4. 추락 재해 방지용
(정답률: 89%)
  • 안전모는 낙하물로부터 머리를 보호하고, 안전 벨트는 높은 곳에서 작업 시 떨어지는 것을 막기 위한 장비이므로 추락 재해 방지용이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 휘발유 및 가연성 가스의 화재는 어느 것에 속하는가?

  1. A급 화재
  2. B급 화재
  3. C급 화재
  4. D급 화재
(정답률: 80%)
  • 휘발유, 경유, 가스 등 인화성 액체나 가스에 의한 화재는 B급 화재로 분류합니다.

    오답 노트
    A급 화재: 일반 화재(나무, 종이 등)
    C급 화재: 전기 화재
    D급 화재: 금속 화재
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 보호구의 구비 조건으로 틀린 것은?

  1. 방호 성능이 충분히 있어야 한다.
  2. 구조와 끝마무리는 양호하지 않아도 된다.
  3. 작업에 방해가 안되도록 한다.
  4. 겉모양과 표면이 외관상 좋아야 한다.
(정답률: 81%)
  • 보호구는 작업자의 안전을 지키는 장비이므로 방호 성능이 충분해야 하며, 구조와 끝마무리가 양호하여 착용 시 부상 위험이 없어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 물자 운반용 차량 통행로의 최소폭은?

  1. 1차선 + 1m의 폭
  2. 1차선 + 2m의 폭
  3. 2차선 + 1m의 폭
  4. 2차선 + 3m의 폭
(정답률: 56%)
  • 물자 운반용 차량 통행로의 최소폭은 차량 1대가 통행할 수 있는 1차선 폭에 여유 공간 $1\text{m}$를 더한 폭으로 규정하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 강도율은 무엇에 대한 비율인가?

  1. 근로손실 일수
  2. 재해자수
  3. 손실금액
  4. 재해건수
(정답률: 53%)
  • 강도율은 연근로시간 합계에 대한 근로손실 일수의 비율을 나타내는 지표입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 보호구를 사용할 때의 유의사항이 아닌 것은?

  1. 작업에 적절한 보호구를 선정한다.
  2. 작업자에게 올바른 사용방법을 빠짐없이 가르친다.
  3. 작업장에는 가능한 많은 보호구를 비치한다.
  4. 사용하는데 불편이 없도록 관리를 철저히 한다.
(정답률: 85%)
  • 보호구는 무조건 많이 비치하는 것이 아니라, 작업 내용과 위험 요인에 맞는 적절한 종류의 보호구를 선정하여 효율적으로 관리하고 비치하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 세이퍼 작업에서 자주 일어나는 사고는?

  1. 일감의 이탈
  2. 회전 일감에 의한 감김
  3. 회전 바이트에 의한 손가락 절단
  4. 급속 이송 장치 작동시 충돌 사고
(정답률: 61%)
  • 세이퍼(Shaper) 작업 시에는 공구대가 왕복 운동을 하며 가공하므로, 고정 상태가 불량할 경우 일감이 튕겨 나가는 일감의 이탈 사고가 가장 빈번하게 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 인체에 침입하여 전신 중독을 일으키는 물질은?

  1. 산소
  2. 납
  3. 석회석
  4. 일산화탄소
(정답률: 73%)
  • 납은 인체에 흡수되면 혈액, 신장, 신경계 등에 축적되어 전신 중독을 일으키는 대표적인 중금속 물질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 재해에 대한 설명으로 맞는 것은?

  1. 사고로 인한 물적, 인적 피해를 말한다.
  2. 돌발적으로 발생된 사건을 말한다.
  3. 불안전한 행동으로 인하여 발생된 사건을 말한다.
  4. 기술적인 결함의 원인을 말한다.
(정답률: 67%)
  • 재해란 인간의 생명이나 신체에 피해를 주는 인적 피해와 재산상의 손실을 주는 물적 피해를 모두 포함하는 개념입니다.

    오답 노트
    돌발적으로 발생된 사건: 사고(Accident)에 해당함
    불안전한 행동/기술적 결함: 재해의 원인에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 파괴하중이 3ton인 와이어로프 2가닥으로 들어 올릴 수 있는 정격하중은 얼마 인가? (단, 안전율(S)는 6 이다.)

  1. 500kg
  2. 1,000kg
  3. 2,000kg
  4. 3,000kg
(정답률: 60%)
  • 정격하중은 전체 파괴하중을 안전율로 나누어 계산합니다.
    ① $W = \frac{P \times N}{S}$ (정격하중 = 파괴하중 × 가닥수 / 안전율)
    ② $W = \frac{3 \times 2}{6}$
    ③ $W = 1$
    따라서 정격하중은 $1\text{ton} = 1,000\text{kg}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 가스용기 취급시의 주의사항으로 부적합 한 것은?

  1. 용기의 온도는 40도 이하로 유지한다.
  2. 충격을 가하지 아니한다.
  3. 용기의 쓰러짐을 방지하기 위하여 고임목을 사용한다.
  4. 사용할 때에는 용기의 마개에 부착되어 있는 유류 및 먼지를 제거한다.
(정답률: 66%)
  • 가스 용기는 전도 방지를 위해 체인이나 전용 홀더 등을 사용하여 견고하게 고정해야 합니다. 단순히 고임목을 사용하는 것은 불안정하여 부적합한 취급 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
