기계정비기능사 필기 기출문제복원 (2011-07-31)

기계정비기능사 2011-07-31 필기 기출문제 해설

이 페이지는 기계정비기능사 2011-07-31 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

기계정비기능사
(2011-07-31 기출문제)

목록

1과목: 임의구분

1. 기어 감소기의 분류 중 평행축형 감속기가 아닌 것은?

  1. 웜 기어
  2. 스퍼 기어
  3. 헬리컬 기어
  4. 더블 헬리컬 기어
(정답률: 63%)
  • 웜 기어는 두 축이 서로 교차하지 않고 직교하는 교차축형 감속기에 해당합니다. 반면 스퍼 기어, 헬리컬 기어, 더블 헬리컬 기어는 입력축과 출력축이 평행한 평행축형 감속기에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 왕복식 압축기의 장점으로 맞는 것은?

  1. 대용량이다.
  2. 맥동압력이 없다.
  3. 고압발생이 가능하다.
  4. 윤활이 쉽다.
(정답률: 56%)
  • 왕복식 압축기는 피스톤의 왕복 운동을 통해 기체를 압축하므로, 다른 방식에 비해 매우 높은 압력을 발생시키는 데 유리합니다.

    오답 노트
    대용량/맥동압력 없음: 터보식(원심식) 압축기의 특징임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 자동 하중 브레이크의 종류가 아닌 것은?

  1. 나사 브레이크
  2. 웜 브레이크
  3. 블록 브레이크
  4. 캠 브레이크
(정답률: 49%)
  • 자동 하중 브레이크는 하중 자체의 무게를 이용하여 제동력을 얻는 방식으로 나사, 웜, 캠 브레이크 등이 이에 해당합니다.

    오답 노트
    블록 브레이크: 외부에서 가해지는 힘으로 마찰력을 발생시키는 일반적인 기계식 브레이크입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 일시 정체로스를 해결하기 위한 대책이 아닌 것은?

  1. 속도 가동률을 높인다.
  2. 미세한 결함을 시정한다.
  3. 현상을 잘 파악한다.
  4. 최적조건을 파악한다.
(정답률: 61%)
  • 일시 정체로스는 설비의 미세한 결함이나 조건 불량으로 인해 발생하므로, 현상 파악, 최적 조건 설정, 미세 결함 시정이 필요합니다. 단순히 속도 가동률을 높이는 것은 근본적인 해결책이 아니며 오히려 정체 현상을 심화시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 열에 의한 관의 팽창, 수축을 허용하여 과도한 응력 발생을 방지하는 이음쇠는?

  1. 주철관 이음쇠
  2. 신축 관 이음쇠
  3. 패킹 이음쇠
  4. 나사 관 이음쇠
(정답률: 57%)
  • 신축 관 이음쇠는 온도 변화에 따른 관의 팽창과 수축을 흡수하여, 배관 시스템에 과도한 응력이 발생하여 파손되는 것을 방지하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 해칭의 일반적인 원칙 중 틀린 것은?

  1. 해칭은 가는 실선으로 그린다.
  2. 해칭선의 간격은 해칭을 하는 단면의 크기에 따라 선택한다.
  3. 해칭은 주된 중심선 또는 단면도의 주된 외형선에 대하여 90℃ 기울기로 그린다.
  4. 인접한 단면의 해칭은 선의 방향 또는 각도를 바꾸든지, 아니면 그 간격을 바꾸어서 구별한다.
(정답률: 65%)
  • 해칭은 일반적으로 주된 중심선이나 외형선에 대하여 $45^{\circ}$ 기울기로 그리는 것이 원칙입니다. 따라서 90℃ 기울기로 그린다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 그랜드 패킹(grand packing)을 축에 부착할 때 최소 몇 개 이상이 좋은가?

  1. 1개
  2. 2개
  3. 3개
  4. 4개
(정답률: 40%)
  • 그랜드 패킹은 누설을 확실히 방지하고 밀폐 성능을 높이기 위해 일반적으로 4개 이상을 부착하는 것이 권장됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 줄걸이 작업 시 하물의 적치방법을 설명한 것 중 잘못된 것은?

  1. 다른 작업의 용이성을 고려해 와이어로프를 빼내기 좋게 놓을 것
  2. 정리정돈을 생각할 것
  3. 하물을 최대한 높게 쌓을 것
  4. 항시 안전하게 놓을 것
(정답률: 73%)
  • 하물을 적치할 때는 붕괴 위험과 안전사고를 방지하기 위해 적정 높이를 유지해야 하며, 최대한 높게 쌓는 것은 매우 위험한 작업 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. “작업자 개개인의 자기설비는 자신이 지킨다는 것을 목적으로 평상시 점검, 급유, 부품교환, 수리 등을 한다.”는 보전용어로 옳은 것은?

  1. 일상보전
  2. 예방보전
  3. 개량보전
  4. 자주보전
(정답률: 50%)
  • 작업자 스스로가 자신의 설비를 점검, 급유, 수리하며 최적의 상태로 유지하는 활동을 자주보전이라고 합니다.

    오답 노트
    일상보전: 매일 정해진 항목을 점검하는 활동
    예방보전: 고장 전 미리 정비하여 사고를 방지하는 활동
    개량보전: 설비의 구조를 개선하여 효율을 높이는 활동
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 마이크로미터의 보관 방법 중 틀린 것은?

  1. 앤빌과 스핀들을 밀착시켜 보관할 것
  2. 방청유를 도포하여 녹 발생을 방지 할 것
  3. 습기가 없는 곳에 보관할 것
  4. 온도변화가 심하지 않은 곳에 보관할 것
(정답률: 65%)
  • 마이크로미터를 보관할 때 앤빌과 스핀들을 밀착시키면 온도 변화에 따른 열팽창으로 인해 측정면이 손상되거나 정밀도가 떨어질 수 있으므로, 약간 띄워서 보관해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 나사의 기호와 종류의 연결이 틀린 것은?

  1. M : 미터보통나사
  2. UNC : 유니파이 보통나사
  3. Tr : 미터사다리꼴 나사
  4. G : 관용 테이퍼나사
(정답률: 53%)
  • G는 관용 평행나사를 의미합니다. 관용 테이퍼나사는 R 또는 Rc 등으로 표기합니다.

    오답 노트
    M은 미터보통나사, UNC는 유니파이 보통나사, Tr은 미터사다리꼴 나사를 나타내는 올바른 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 설비열화를 방지하기 위한 조작자(operator)의 역할이 아닌 것은?

  1. 습동부의 급유
  2. 매일의 점검
  3. 패킹 등 소모성부품의 교환
  4. 고장난 설비의 수리
(정답률: 52%)
  • 조작자(operator)의 역할은 설비의 상태를 유지하고 열화를 방지하는 일상 점검과 유지보수(급유, 소모품 교환)에 집중됩니다. 고장난 설비의 수리는 전문 정비 인력이나 보전 부서의 역할입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 쇄선에 관한 설명 중 틀린 것은?

  1. 1점 쇄선과 2점 쇄선이 있다.
  2. 가는 1점 쇄선은 중심축, 대칭의 중심, 구멍의 중심 등을 나타내는 중심선으로 쓰인다.
  3. 가는 2점 쇄선은 파단선으로 쓰인다.
  4. 재료의 절단위치를 나타내는 절단선은 가는 1점 쇄선으로 나타낸다.
(정답률: 45%)
  • 가는 2점 쇄선은 가상선으로 쓰이며, 파단선은 가는 실선으로 나타냅니다.

    오답 노트
    재료의 절단위치를 나타내는 절단선은 가는 1점 쇄선으로 나타내는 것이 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 크레인 신호 시 유의사항으로 맞지 않는 것은?

  1. 신호는 원칙적으로 한사람이 할 것
  2. 중량물 계산을 확실히 할 것
  3. 신호 시 장애물을 확인하면서 신호할 것
  4. 신호 시 장갑을 착용하고 신호할 것
(정답률: 61%)
  • 크레인 신호는 운전원에게 명확하게 전달되는 것이 핵심입니다. 장갑 착용 여부보다는 신호의 정확성과 가시성이 중요하며, 장갑 착용 자체가 신호 시의 필수 유의사항이나 원칙은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 설비를 새로 도입하거나 개조, 변경, 수리 등을 행한 후 성능을 검사하는 규정에 관한 표준은 어느 것인가?

  1. 설비 성능 표준
  2. 시운전 검수표준
  3. 설비자재 검사표준
  4. 설비보전 표준
(정답률: 39%)
  • 시운전 검수표준은 설비의 신규 도입, 개조, 변경 또는 수리 완료 후 해당 설비가 설계 성능을 만족하는지 확인하고 검사하는 기준을 정한 표준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 특수액을 취급하는 원심펌프에서 외부로 누설을 방지하기 위한 축봉 장치로 사용되는 것은?

  1. 매커니컬 실 (mechanical seal)
  2. 가이드 베인 (guide vane)
  3. 임펠러 (impeller)
  4. 밸런스 드럼 (balance drum)
(정답률: 54%)
  • 매커니컬 실(mechanical seal)은 정밀하게 가공된 밀봉면을 이용하여 펌프 축의 회전 부위에서 특수액이나 유체가 외부로 누설되는 것을 방지하는 축봉 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 상비품목 결정 시 검토할 사항과 관계가 없는 것은?

  1. 수리요원의 유무
  2. 사용(불출)실적
  3. 보관상(중량, 체적 변질 등) 문제점 유무
  4. 돌발사고의 유무
(정답률: 46%)
  • 상비품목 결정 시에는 부품의 사용 실적, 보관상의 문제점, 돌발사고 발생 가능성 등 자재의 특성과 수요를 검토해야 하며, 수리요원의 유무는 품목 결정 자체와는 관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 설비에 윤활유를 공급 후 회수할 수 없는 윤활제의 공급방법은?

  1. 가시부상 유적 급유법
  2. 원심 급유법
  3. 유륜식 급유법
  4. 강제순환 급유법
(정답률: 42%)
  • 가시부상 유적 급유법은 윤활유가 중력에 의해 방울방울 떨어지며 공급되는 방식으로, 한 번 공급된 윤활제는 회수되지 않고 소모되는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 종합적 생산보전(total productive maintenance)에 대한 설명으로 가장 적당한 것은?

  1. 설비의 고장, 정지 또는 성능저하를 가져온 후에 수리를 행하여 완전한 설비로 만드는 생산보전이다.
  2. 설비의 고장이 없고 보전이 필요하지 않은 설비를 설계 및 제작하거나 구입하여 사용하는 생산보전이다.
  3. 설비의 고장, 정지 또는 성능저하를 예방하기 위한 설비의 주기적인 검사로 고장, 정지, 성능정하를 제거하거나 복구시키는 생산보전이다.
  4. 설비효율을 최고로 하는 것을 목표로 기업의 전 직원이 참여하여 생산의 경제성을 높이고 설비의 계획, 사용, 보전 등의 전 부문에 걸쳐 행하는 생산보전이다.
(정답률: 48%)
  • 종합적 생산보전(TPM)은 설비 효율의 극대화를 위해 전 직원이 참여하여 계획, 사용, 보전의 전 과정에서 경제성을 높이는 전사적 활동입니다.

    오답 노트
    설비의 고장 후 수리: 사후보전
    보전이 필요 없는 설비 설계: 보전예방
    주기적 검사로 고장 예방: 예방보전
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 송풍기 중에서 가장 크고 효율이 좋고 날개가 회전차의 회전방향에 대하여 뒤쪽으로 기울어져 있는 것은?

  1. 다익 송풍기
  2. 레이디얼 송풍기
  3. 한계부하 송풍기
  4. 터보 송풍기
(정답률: 50%)
  • 터보 송풍기는 날개가 회전 방향의 뒤쪽으로 기울어진 후곡형 날개를 사용하여, 송풍기 중 크기가 가장 크고 효율이 매우 높은 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 강재의 얇은 편으로 된 것으로 직접 또는 작은 홈의 간극 등을 점검하고 측정하는데 사용되는 측정 기구는?

  1. 나사 게이지
  2. 블록 게이지
  3. 높이 게이지
  4. 틈새 게이지
(정답률: 62%)
  • 강재의 얇은 편(두께별 판)을 사용하여 좁은 틈새나 간극을 직접 측정하는 도구는 틈새 게이지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. V벨트 전동장치에서 정비하여야 할 사항이 아닌 것은?

  1. 풀리의 중심이 일치되어 있지 않다.
  2. 2개의 V벨트 중 한 개가 심하게 늘어나 있다.
  3. V벨트 풀리의 홈이 마모되어 있다.
  4. V벨트의 윗면과 풀리의 상단이 거의 일치되어 있다.
(정답률: 64%)
  • V벨트의 윗면과 풀리의 상단이 거의 일치하는 상태는 정상적인 장착 상태이므로 정비 대상이 아닙니다.

    오답 노트
    풀리 중심 불일치, 벨트 늘어남, 풀리 홈 마모: 모두 전동 효율을 떨어뜨리는 결함 사항임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 물체의 위에서 내려다 본 모양을 나타내는 도면은?

  1. 정면도
  2. 평면도
  3. 저면도
  4. 배면도
(정답률: 61%)
  • 물체를 위에서 내려다본 모양을 그린 도면을 평면도라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 유체의 종류에 따른 기호이다. 틀린 것은?

  1. 공기 : A
  2. 가스 : G
  3. 물 : W
  4. 수증기 : O
(정답률: 63%)
  • 유체의 종류를 나타내는 표준 기호에서 수증기는 S(Steam)로 표기하는 것이 옳습니다.

    오답 노트
    수증기 : O $\rightarrow$ S로 표기함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 부하시간 200시간/월, 정미가동시간 160시간/월이라 하면 설비가동율은 얼마인가?

  1. 70%
  2. 80%
  3. 90%
  4. 100%
(정답률: 64%)
  • 설비가동율은 부하시간에 대해 실제 설비가 가동된 정미가동시간의 비율을 계산하여 구합니다.
    ① [설비가동율 = (정미가동시간 / 부하시간) × 100]
    ② [설비가동율 = (160 / 200) × 100]
    ③ [설비가동율 = 80%]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 리드가 9mm인 3줄 나사의 피치는 얼마인가?

  1. 27mm
  2. 9mm
  3. 6mm
  4. 3mm
(정답률: 51%)
  • 나사의 리드는 피치에 줄 수를 곱한 값입니다. 따라서 피치는 리드를 줄 수로 나누어 계산합니다.
    ① $P = \frac{L}{n}$
    ② $P = \frac{9}{3}$
    ③ $P = 3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 윤활관리 기술자가 담당해야 할 윤활관리 업무가 아닌 것은?

  1. 신설 설비의 윤활관계 검토
  2. 윤활장치의 개조 및 신규 구입
  3. 윤활의 실태조사 및 소비량 관리
  4. 윤활유의 제조 및 제조기술향상
(정답률: 54%)
  • 윤활관리 기술자는 설비의 유지보수, 윤활 상태 조사, 장치 개조 등 '관리'와 '운용'에 집중하는 역할입니다. 윤활유 자체를 생산하는 제조 및 제조기술 향상은 화학 공정이나 제조사 영역이므로 관리자의 업무가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 접착제의 용도별 특성을 바르게 설명한 것은?

  1. 금속구조용 접착제는 각종 가스 및 유기용제에 대하여 내성이 우수하다.
  2. 금속구조용 접착제는 중량이 적고 강도, 응력의 분산에 용이하다.
  3. 혐기성 접착제는 경량화 금속에 의한 접합보다 중량이 적어 사용하기에 용이하다.
  4. 혐기성 접착제는 샌드위치 구조로 접합 시 재료의 경량화 및 강도가 향상된다.
(정답률: 39%)
  • 금속구조용 접착제는 리벳이나 용접에 비해 중량이 가볍고, 접합 면적 전체에 하중이 분산되어 응력 집중을 방지하고 강도를 높이는 특성이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 기계설비의 1년당 자본비용과 가동비의 합, 즉 연간비용을 평가척도로 하여 이의 대소에 의하여 설비투자정책을 결정하는 방법은?

  1. 자본회수법
  2. 비용비교법
  3. MAPI방식
  4. MATI방식
(정답률: 44%)
  • 비용비교법은 설비의 연간 자본비용과 가동비의 합계인 연간 총비용을 산출하여, 이 비용이 가장 적은 대안을 선택하는 설비투자 결정 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 설비관리의 필요성과 관계가 없는 것은 어느 것인가?

  1. 설비 규모의 증대
  2. 설비 기술의 고도화
  3. 설비 열화의 추진
  4. 생산 주체의 변화
(정답률: 44%)
  • 설비관리는 설비의 성능을 유지하고 수명을 연장하는 것이 목적입니다. 설비 열화의 추진은 설비의 상태를 악화시키는 것이므로 설비관리의 필요성과 정반대되는 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

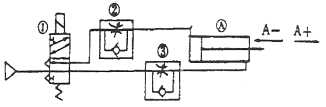

31. 다음과 같은 유량제어밸브의 사용으로 얻어지는 실린더 운동 속도제어의 장점은 어느 것인가?

  1. 속도 조정이 쉽다.
  2. 급속 운동이 된다.
  3. 순차 작동이 된다.
  4. 원격 제어가 쉽다.
(정답률: 50%)
  • 제시된 회로 는 미터-인(Meter-in) 및 미터-아웃(Meter-out) 제어를 통해 유량을 조절함으로써 실린더의 운동 속도를 정밀하고 쉽게 조정할 수 있는 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 카운터 밸런스 회로를 바르게 설명한 것은?

  1. 유압 신호를 공압신호로 전환시키는 일종의 스위치이다.
  2. 회로의 일부에 일정한 배압을 유지 시키고자 할때 사용한다.
  3. 어떤 부분회로의 압력을 주회로의 압력보다 저압으로 해서 사용하고자 할 때 사용한다.
  4. 주회로의 압력을 일정하게 유지하면서 조작의 순서를 제어하는 밸브이다.
(정답률: 40%)
  • 카운터 밸런스 회로는 실린더의 자중이나 외력에 의해 갑자기 하강하는 것을 방지하기 위해, 회로의 일부에 일정한 배압을 유지시켜 안정적인 속도로 작동하게 하는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 드레인 배출방법 중 드레인이 일정량 고이면 자동적으로 배출밸브가 열려 배출되는 것은?

  1. 부구식
  2. 차압식
  3. 수동식
  4. 필터식
(정답률: 40%)
  • 부구식 드레인은 탱크 내의 액체(드레인)가 일정 수준까지 차오르면 부력에 의해 부구가 상승하며 배출 밸브를 자동으로 열어 배출하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 유압 실린더에서 피스톤 로드를 통한 누설방지를 위해 필요한 것은?

  1. 더스트 와이퍼
  2. 로드패킹
  3. 로드커버
  4. 컵형패킹
(정답률: 55%)
  • 유압 실린더의 피스톤 로드가 왕복 운동할 때, 로드와 실린더 튜브 사이의 틈새로 작동유가 새어 나가는 것을 방지하기 위해 로드패킹을 설치합니다.

    오답 노트
    더스트 와이퍼: 외부 먼지 유입 방지
    컵형패킹: 주로 피스톤 부분의 누설 방지
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 그림에서 어큐뮬레이터 가까이에 둔 스톱밸브(D)의 용도 설명으로 적합한 것은?

  1. 충격적인 고압력의 방지
  2. 많은 유량의 일시 이동 방지
  3. 연결 회로의 차단
  4. 오일의 일방통행 유도
(정답률: 37%)
  • 제시된 회로도 에서 어큐뮬레이터와 연결된 스톱밸브(D)는 유지보수나 비상시 어큐뮬레이터 내의 압축 가스와 오일을 분리하여 연결 회로를 차단하는 용도로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 압력의 크기가 변해도 같은 유량을 유지 할 수 있는 유량 제어밸브는?

  1. 니이들 밸브
  2. 유량 분류 밸브
  3. 압력 보상 유량 조절밸브
  4. 스로틀 앤드 체크 밸브
(정답률: 60%)
  • 압력 보상 유량 조절밸브는 부하 압력이 변하더라도 밸브 내부의 보상 기구(스풀 등)가 작동하여 항상 일정한 유량을 유지하도록 설계된 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 공기압 모터의 종류의 해당되지 않는 것은?

  1. 기어형
  2. 피스톤형
  3. 베인형
  4. 나사형
(정답률: 46%)
  • 공기압 모터는 구조에 따라 기어형, 피스톤형, 베인형 등이 사용됩니다. 나사형은 일반적인 공기압 모터의 종류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 압축공기가 연속적으로 만들어지는 압축기는?

  1. 2단 피스톤 압축기
  2. 피스톤 압축기
  3. 격판 압축기
  4. 스크루형 압축기
(정답률: 42%)
  • 스크루형 압축기는 회전하는 두 개의 스크루 로터가 공기를 계속해서 압축하여 토출하므로, 왕복동식과 달리 맥동 없이 연속적으로 압축공기를 생성할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 점도지수 중 온도 변화에 따른 점도 변화가 가장 적은 것은?

  1. 1
  2. 32
  3. 46
  4. 90
(정답률: 45%)
  • 점도지수(VI)는 온도가 변해도 점도가 얼마나 일정하게 유지되는지를 나타내는 수치입니다. 점도지수가 클수록 온도 변화에 따른 점도 변화가 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 회로중의 공기압력이 상승해 갈 때나 하강해 갈때에 설정된 압력이 되면 전기 스위치가 변환되어 압력 변화를 전기신호로 나타나게 한다. 이러한 작동을 하는 기기는?

  1. 릴리프 밸브
  2. 압력 스위치
  3. 시퀀스 밸브
  4. 언로우더 밸브
(정답률: 51%)
  • 압력 스위치는 설정된 압력 값에 도달했을 때 접점을 개폐하여 압력 변화를 전기 신호로 변환해 주는 기기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 유압 실린더의 중간 정지에 사용되는 4/3way 방향제어 밸브 중 가장 확실한 정지가 가능한 형식은?

  1. 세미 오픈 센터형
  2. 클로즈드 센터형
  3. 오프 센터형
  4. 탱크 클로즈드 센터형
(정답률: 52%)
  • 클로즈드 센터형은 중립 위치에서 모든 포트가 막혀 있어, 실린더 양단으로 가는 유로가 완전히 차단되므로 가장 확실한 중간 정지가 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 공압 실린더의 속도를 조정하려 한다. 이 때 필요한 밸브는?

  1. 셔틀제어 밸브
  2. 방향제어 밸브
  3. 2압제어 밸브
  4. 유량제어 밸브
(정답률: 55%)
  • 실린더의 속도는 단위 시간당 공급되는 공기의 양, 즉 유량에 의해 결정됩니다.
    따라서 공기의 흐름량을 조절하여 실린더의 속도를 제어하는 유량제어 밸브가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 금속관의 이음쇠 재료로 적합하지 않은 것은?

  1. 강
  2. 황동
  3. 고무
  4. 스테인레스강
(정답률: 59%)
  • 금속관 이음쇠는 관의 강도와 기밀성을 유지하기 위해 금속 재질을 사용해야 합니다.
    강, 황동, 스테인레스강은 강성이 뛰어나 이음쇠 재료로 적합하지만, 고무는 탄성체로서 금속관의 견고한 연결을 위한 이음쇠 재료로는 부적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 공압 기호의 부품 명칭은?

  1. 공압 작동단동 밸브
  2. 공압 작동복동 밸브
  3. 단동 솔레노이드 밸브
  4. 스프링 작동 밸브
(정답률: 51%)
  • 제시된 기호 는 한쪽에서만 전기적 신호로 작동시키고 반대쪽은 스프링으로 복귀하는 구조를 가진 단동 솔레노이드 밸브의 전형적인 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 공압용 방향 전환 밸브의 구멍(port)에서 “R" 또 는 ”S"로 나타내는 것은?

  1. 밸브로 진입
  2. 실린더로 진입
  3. 대기로 방출
  4. 탱크로 귀환
(정답률: 43%)
  • 공압 방향 전환 밸브의 포트 표기법에서 $P$는 압력 공급원, $A$와 $B$는 작업 기기로 가는 출력 포트, $R$ 또는 $S$는 배기 포트를 의미합니다.
    따라서 $R$ 또는 $S$는 공기가 대기로 방출되는 곳을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 그림1과 그림2는 전기 제어 회로에서 사용되는 제어용 기기의 특성을 입력(i)과 출력(o) 상태로 표현한 것이다. 이들이 각각 나타내는 것은?

  1. 그림1 : 여자 지연 타이머
    그림2 : 여자 지연 타이머
  2. 그림1 : 소자 지연 타이머
    그림2 : 여자 지연 타이머
  3. 그림1 : 소자 지연 타이머
    그림2 : 소자 지연 타이머
  4. 그림1 : 여자 지연 타이머
    그림2 : 소자 지연 타이머
(정답률: 46%)
  • 입력 $i$가 들어온 후 일정 시간이 지나서 출력 $o$가 나타나면 여자 지연 타이머, 입력 $i$가 사라진 후 일정 시간이 지나서 출력 $o$가 사라지면 소자 지연 타이머입니다.
    그림 1 에서는 입력 후 출력이 늦게 나타나므로 여자 지연 타이머이며, 그림 2에서는 입력이 끊긴 후 출력이 늦게 사라지므로 소자 지연 타이머입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 언로딩 밸브를 설명한 것은?

  1. 유압신호를 전기신호로 변환하는 스위치이다.
  2. 설정압력에 도달하면 펌프를 무부하 운전되게 한다.
  3. 고압에 의한 막의 파열로 유압기기를 보호한다.
  4. 조작의 순서를 제어하는 밸브이다.
(정답률: 48%)
  • 언로딩 밸브는 회로 내의 압력이 설정값에 도달했을 때, 펌프의 토출유를 탱크로 직접 귀환시켜 펌프를 무부하 상태로 운전하게 함으로써 에너지 낭비를 줄이고 시스템을 보호하는 밸브입니다.

    오답 노트
    유압신호를 전기신호로 변환: 압력 스위치
    막의 파열로 보호: 파열판
    조작 순서 제어: 시퀀스 밸브
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 기어펌프에서 폐입 현상 시 발생되는 사항이 아닌 것은?

  1. 고압발생
  2. 베어링 하중 감소
  3. 기어의 진동
  4. 소음발생
(정답률: 57%)
  • 폐입 현상(캐비테이션)이 발생하면 유체 내에 기포가 형성되어 기어의 진동, 소음 발생, 국부적인 고압 발생 등이 나타납니다. 이 과정에서 불균형한 하중이 가해지므로 베어링 하중은 오히려 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 프레스(Press)기의 방호 장치가 아닌 것은?

  1. 양수 조작식
  2. 손쳐 내기식
  3. 무릎 조작식
  4. 광전자식
(정답률: 43%)
  • 프레스 방호 장치는 작업자의 신체 일부가 위험 구역에 들어가지 않도록 하는 것이 목적입니다. 양수 조작식, 손쳐 내기식, 광전자식은 안전을 위한 방호 장치이지만, 무릎 조작식은 방호 장치가 아닌 조작 방식의 일종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 재해방지 기본원칙에 해당 되지 않는 것은?

  1. 대책 선정의 원칙
  2. 손실 우연의 원칙
  3. 예방 가능의 원칙
  4. 통계의 원칙
(정답률: 47%)
  • 재해방지의 기본원칙은 손실 우연의 원칙, 예방 가능의 원칙, 대책 선정의 원칙으로 구성됩니다. 통계의 원칙은 재해 분석의 수단일 뿐 기본 원칙에는 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 전기 기기가 400v가 넘는 저압용의 접지종류는?

  1. 제1종 접지공사
  2. 제2종 접지공사
  3. 제3종 접지공사
  4. 특별 제3종 접지공사
(정답률: 44%)
  • 저압용 전기기기 접지공사에서 전압이 $400\text{V}$를 초과하는 경우에는 특별 제3종 접지공사를 적용하여 안전을 확보해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 작업복장 선정 시 유의사항이 아닌 것은?

  1. 작업복이 몸에 맞고 동작이 편해야 한다.
  2. 기름 등 가연성 물질의 세탁이 용이해야 한다.
  3. 화기사용 직장에서는 무게를 고려하여 가연성 재질이어야 한다.
  4. 연령, 성별 등을 고려하여 적절한 스타일이어야 한다.
(정답률: 51%)
  • 화기를 사용하는 작업장에서는 화재 및 화상 위험이 크므로, 무게보다 안전이 우선이며 반드시 불에 타지 않는 불연성 또는 난연성 재질의 복장을 착용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 무재해 운동으로 안전작업 시 나타나는 현상은?

  1. 생산성이 감소된다.
  2. 기업에 경제적 이익을 준다.
  3. 수동적인 직장풍토가 이루어진다.
  4. 제품의 품질이 저하된다.
(정답률: 58%)
  • 무재해 운동을 통한 안전작업은 사고로 인한 손실을 방지하고 작업 효율을 높여 결과적으로 기업에 경제적 이익을 가져다줍니다.

    오답 노트
    생산성 감소, 수동적 풍토, 품질 저하는 안전작업 시 나타나는 현상이 아닌 부정적인 결과입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 유해물을 취급할 때 틀린 사항은?

  1. 유해물이 있는 작업장 내에서는 음식이나 흡연을 삼가한다.
  2. 유해물 취급 중 환풍이나 통풍을 시켜서는 안된다.
  3. 산, 알칼리류를 취급할 때는 몸에 닿지 않도록 한다.
  4. 청산가리는 취급에 주의하여야 한다.
(정답률: 65%)
  • 유해물을 취급할 때는 유독 가스나 증기가 체내에 흡수되는 것을 막기 위해 반드시 충분한 환풍과 통풍을 실시하여 공기를 정화해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 수공구의 보관방법 중 틀린 것은?

  1. 회전 숫돌은 전용의 정리대에 보관 한다.
  2. 끝이 날카로운 공구는 뚜껑을 씌워 두어야 한다.
  3. 사용한 수공구는 일정한 장소에 보관 한다.
  4. 숫돌은 수분이 있는 곳에 보관하여 강도를 높인다.
(정답률: 66%)
  • 숫돌은 수분에 노출될 경우 부식되거나 변형될 수 있으며, 강도와는 무관하므로 건조하고 통풍이 잘 되는 곳에 보관해야 합니다.

    오답 노트
    회전 숫돌 전용 정리대 보관, 날카로운 공구 뚜껑 사용, 일정한 장소 보관은 모두 올바른 수공구 관리 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 산업안전의 유지로 얻을 수 있는 이점으로 틀린 것은?

  1. 직장의 신뢰도를 높여준다.
  2. 이직률이 감소된다.
  3. 기업의 투자경비가 증대된다.
  4. 기술의 축적과 품질이 향상된다.
(정답률: 54%)
  • 산업안전이 유지되면 사고로 인한 손실이 줄어들어 오히려 기업의 불필요한 비용 지출이 감소하고 경영 효율이 높아집니다. 따라서 투자경비가 증대된다는 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 전기화재는 몇 급 화재로 분류되는가?

  1. A급
  2. B급
  3. C급
  4. D급
(정답률: 55%)
  • 화재는 가연물에 따라 분류하며, 전기 설비나 배선 등 전기에 의해 발생하는 전기화재는 C급 화재로 분류합니다.

    오답 노트
    A급: 일반화재, B급: 유류화재, D급: 금속화재
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 재해예방대책을 수립하여 실천하는 경영자의 바람직한 자세가 아닌 것은?

  1. 경영자는 기업의 사회적 가치를 확보하기 위하여 재해 예방 활동에 노력해야 한다.
  2. 경영자는 생산성을 고려하여 재해예방 활동을 탄력적으로 실시한다.
  3. 경영자는 안전관리를 위한 투자가 일차적인 생산 투자임을 인식해야 한다.
  4. 경영자는 재해를 예방하는 길이 곧 노사관계를 안정시킬 수 있는 지름길임을 인식해야 한다.
(정답률: 41%)
  • 재해예방 활동은 생산성보다 우선시되어야 하며, 타협하거나 탄력적으로 실시하는 것이 아니라 지속적이고 철저하게 수행되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 설비의 불안전한 상태나 사람의 불안전한 행동에 서 발생하는 결함을 발견하거나 상태를 확인하는 행동 또는 수단을 무엇이라 하는가?

  1. 분임토의
  2. 안전점검
  3. 생산관리
  4. 경영지원
(정답률: 63%)
  • 설비의 불안전한 상태나 사람의 불안전한 행동으로 인해 발생하는 결함을 사전에 발견하고 상태를 확인하는 활동을 안전점검이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 위험점의 5요소에 해당되지 않는 것은?

  1. 함정
  2. 행정
  3. 충격
  4. 접촉
(정답률: 53%)
  • 위험점의 5요소는 협착점, 끼임점, 절단점, 물림점, 접촉점(또는 충격점, 함정점 등 분류에 따라 포함)으로 구성됩니다. 행정은 기계의 작동 범위나 거리를 뜻하는 용어로 위험점의 요소에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

목록 다음회차 >
