1과목: 기계제작법

1. 보통선반의 주요 구성 부분은?

  1. 니이, 컬럼, 주축대, 왕복대
  2. 니이, 컬럼, 심압대, 베드
  3. 주축대, 왕복대, 심압대, 베드
  4. 주축대, 왕복대, 심압대, 테이블
(정답률: 59%)
  • 보통선반은 공작물을 회전시켜 깎는 기계로, 주축대가 포함된 헤드스톡, 공구대를 지지하는 왕복대, 공작물을 지지하는 심압대, 그리고 이 모든 장치들이 놓이는 기초대인 베드로 구성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 비교 측정기(comparator)에 해당되지 않는 것은?

  1. 하이트 게이지
  2. 다이얼 게이지
  3. 옵티미터
  4. 전기 마이크로미터
(정답률: 알수없음)
  • 비교 측정기는 기준 치수와 측정 대상의 차이를 측정하는 장치로, 다이얼 게이지, 옵티미터, 전기 마이크로미터 등이 이에 해당합니다.
    하이트 게이지는 기준면으로부터 높이를 직접 측정하는 직접 측정기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 성형 공구사이에 소재를 넣고 가압한 상태에서 직선 운동이나 회전운동을 시켜 성형공구와 같은 형상으로 소재표면에 압축 성형을 하여 기어나 나사를 제작하는 것은?

  1. 인발
  2. 용접
  3. 전조
  4. 압연
(정답률: 42%)
  • 성형 공구 사이에 소재를 넣고 가압하여 회전 또는 직선 운동을 통해 기어나 나사 등의 형상을 만드는 압축 성형법을 전조라고 합니다.

    오답 노트
    인발: 소재를 다이(Die)를 통해 잡아당겨 단면적을 줄이는 공정
    압연: 회전하는 롤러 사이로 소재를 통과시켜 두께를 줄이는 공정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 삼침법이란 주로 나사의 어느 부분을 측정하는 방법인가?

  1. 바깥지름
  2. 나사산의 각도
  3. 유효지름
  4. 피치
(정답률: 알수없음)
  • 삼침법은 세 개의 핀(침)을 사용하여 나사의 유효지름을 정밀하게 측정하는 대표적인 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 파텐팅(partenting) 열처리를 옳게 나타낸 것은?

  1. 냉간 가공 전에 시행하는 항온 변태 처리이다.
  2. 냉간 가공 후에 시행하는 계단 담금질이다.
  3. 펄라이트 조직을 안정화 시키는 열처리이다.
  4. 미세한 오스테나이트 조직을 만드는 열처리이다.
(정답률: 알수없음)
  • 파텐팅(Patenting)은 고탄소강의 냉간 가공성을 높이기 위해 시행하는 열처리로, 오스테나이트 상태에서 특정 온도까지 급랭 후 유지하는 항온 변태 처리를 통해 미세한 펄라이트 조직을 만드는 공정입니다.

    오답 노트
    냉간 가공 후에 시행: 냉간 가공 전 가공성을 좋게 하기 위해 시행함
    펄라이트 조직 안정화: 안정화가 아닌 미세화가 목적임
    미세한 오스테나이트 조직: 최종 조직은 미세 펄라이트임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. CNC공작기계의 가공 프로그램에서 “M” code가 수행하는 기능은?

  1. 보조기능
  2. 준비기능
  3. 주축기능
  4. 이송기능
(정답률: 79%)
  • CNC 가공 프로그램에서 M 코드는 절삭유 공급, 주축 정지, 프로그램 종료 등 기계의 부가적인 동작을 제어하는 보조기능을 수행합니다.

    오답 노트
    준비기능: G 코드가 담당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 유동형 칩의 발생조건이 아닌 것은?

  1. 경사각(rake angle)이 작을 때
  2. 절삭 깊이가 적을 때
  3. 절삭 속도가 빠를 때
  4. 윤활성이 좋은 절삭 유체를 사용할 때
(정답률: 42%)
  • 유동형 칩은 절삭 저항을 줄이고 칩 흐름을 원활하게 할 때 발생합니다. 경사각이 클수록 칩의 흐름이 좋아져 유동형 칩이 발생하기 쉬우므로, 경사각이 작을 때는 유동형 칩이 발생하기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 고온 가공(단조, 압연 등)시 강철에 유황(S) 성분이 많을 시 어떤 영향을 주는가?

  1. 고온풀림
  2. 적열취성
  3. 저온풀림
  4. 청열취성
(정답률: 알수없음)
  • 강철 내에 유황(S) 성분이 많으면 고온 가공 시 철과 결합하여 낮은 융점을 가진 황화철($\text{FeS}$)을 형성하며, 이로 인해 결정 입계가 약해져 고온에서 깨지기 쉬운 적열취성 현상이 발생합니다.

    오답 노트
    청열취성: $200 \sim 300^\circ\text{C}$ 부근에서 발생하는 취성
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 가스용접에서 아세틸렌가스 발생기의 형식이 아닌 것은?

  1. 발전식
  2. 침수식
  3. 투입식
  4. 주수식
(정답률: 37%)
  • 아세틸렌 가스 발생기는 가스를 생성하는 방식에 따라 침수식, 투입식, 주수식 등으로 구분됩니다. 발전식은 가스 발생기의 형식이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 가스 용접에서 모재의 두께가 6mm일 경우 용접봉의 지름은 약 몇 mm 가 적당한가?

  1. 1mm
  2. 2mm
  3. 4mm
  4. 8mm
(정답률: 31%)
  • 가스 용접에서 용접봉의 지름은 일반적으로 모재 두께의 약 $2/3$ 수준으로 선정하는 것이 적당합니다.
    ① [기본 공식]
    $$\text{용접봉 지름} \approx \text{모재 두께} \times \frac{2}{3}$$
    ② [숫자 대입]
    $$\text{용접봉 지름} \approx 6 \times \frac{2}{3}$$
    ③ [최종 결과]
    $$\text{용접봉 지름} = 4\text{ mm}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 길이 측정기가 아닌 것은?

  1. 버니어 캘리퍼스(vernier callpers)
  2. 마이크로미터(micrometer)
  3. 옵티컬 플랫(optical flat)
  4. 두께 게이지(thickness guage)
(정답률: 50%)
  • 옵티컬 플랫은 길이 측정기가 아니라 표면의 평면도를 검사하는 광학적 평면 측정기입니다.

    오답 노트
    버니어 캘리퍼스, 마이크로미터, 두께 게이지: 모두 길이, 두께, 외경 등을 측정하는 길이 측정기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 고정밀도 3차원 측정기에 채용되고 있는 구조형태로서 측정테이블과 새들(saddle), 컬럼(column) 및 기타의 구조 부재로서 가장 높은 기하학적인 정밀도를 얻을 수 있고, 이에 따라서 각 축이 모터에 의해 구동되는 측정기의 구조형태는?

  1. fiexd type cantilever type
  2. moving bridge type
  3. column type
  4. gantry type
(정답률: 40%)
  • column type은 측정테이블, 새들, 컬럼 등의 구조 부재를 통해 가장 높은 기하학적 정밀도를 확보할 수 있으며, 각 축이 모터로 구동되는 고정밀도 3차원 측정기의 구조 형태입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 목재, 멜트, 피혁 등 탄성이 있는 재료로 된 바퀴 표면에 부착시킨 미세한 연삭 입자를 사용하여 연삭 작용을 하게 하여 공작물 표면을 다듬는 가공은 무엇인가?

  1. 폴리싱
  2. 태핑
  3. 버니싱
  4. 로울러 다듬질
(정답률: 62%)
  • 폴리싱은 탄성 재료 바퀴 표면에 미세한 연삭 입자를 부착시켜 공작물 표면을 매우 정밀하게 다듬는 가공 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 스프링에 숏 피닝(Shot peening) 가공을 하는 가장 큰 이유는?

  1. 가공면이 매끈한 거울면을 얻기 위해
  2. 기계가공으로 다듬질하기 어려운 면을 작은 강구로 두드려서 아름다운 면을 얻기 위해
  3. 표면을 매끈히 하여 동시에 피로한계와 기계적 성질을 향상시키기 위해
  4. 거스러미를 떼어 보기 좋게 하기 위해
(정답률: 알수없음)
  • 숏 피닝은 작은 강구를 표면에 고속으로 충돌시켜 압축 잔류 응력을 형성함으로써, 표면을 매끈하게 하고 피로한계와 기계적 성질을 향상시키기 위해 수행하는 가공법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 압출가공에서 압출비(extrusion ratio)을 옳게 표시한 것은?

  1. 빌렛의 초기길이 / 압출후의 길이
  2. 압출후의 길이 / 빌렛의 초기길이
  3. 압출후의 단면적 / 빌렛의 초기단면적
  4. 빌렛의 초기단면적 / 압출후의 단면적
(정답률: 9%)
  • 압출비는 가공 전 빌렛의 초기 단면적과 가공 후 압출된 제품의 단면적의 비율로 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 유효 단조면적이 500mm2이고 변형저항이 15.4 kgf/mm2인 단조작업을 할 때, 기계효율이 0.7이면 단조 프레스의 용량은?

  1. 11 ton
  2. 15 ton
  3. 17 ton
  4. 23 ton
(정답률: 19%)
  • 단조 프레스의 용량은 유효 단조면적과 변형저항을 곱한 총 하중을 기계효율로 나누어 계산합니다.
    ① [기본 공식] $P = \frac{A \times \sigma}{\eta}$
    ② [숫자 대입] $P = \frac{500 \times 15.4}{0.7}$
    ③ [최종 결과] $P = 11000\text{ kgf} = 11\text{ ton}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 절삭저항에서 절삭방향으로 평행한 분력은 무엇인가?

  1. 주분력
  2. 이송분력
  3. 배분력
  4. 종분력
(정답률: 37%)
  • 절삭저항 중 주분력은 절삭 방향과 평행하게 작용하는 힘으로, 세 가지 분력 중 가장 크며 공구 수명에 직접적인 영향을 줍니다.

    오답 노트
    배분력: 절삭 깊이 반대 방향으로 작용
    이송분력: 이송 방향 반대 방향으로 작용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 강이나 주감에 사용되는 호닝 숫돌(hone)의 입자는?

  1. 다이아몬드
  2. WA
  3. H.S.S
  4. GC
(정답률: 50%)
  • 강이나 주철과 같은 일반 금속 재료의 호닝 가공에는 백색 알루미나 입자인 WA 숫돌이 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 공작물 고정(clamping) 장치가 없는 지그는?

  1. 템플릿 지그(template jig)
  2. 플레이트 지그(plate jig)
  3. 박스 지그(box jig)
  4. 테이블 지그(table jig)
(정답률: 64%)
  • 템플릿 지그(template jig)는 공작물 위에 얹어서 가이드 역할만 수행하며, 별도의 고정 장치(clamping)가 없는 가장 단순한 형태의 지그입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 절삭온도를 측정하는 방법으로 적합하지 않은 것은?

  1. 칩의 색깔로 의하여 측정하는 방법
  2. 칼로리미터(calorimeter)에 의한 측정
  3. 방사능에 의한 방법
  4. 열전대를 통한 방법
(정답률: 50%)
  • 절삭온도는 칩의 색깔 변화, 열전대(Thermocouple)를 이용한 직접 측정, 또는 칼로리미터를 이용한 열량 측정법으로 측정합니다.
    방사능에 의한 방법은 절삭 온도 측정과 무관한 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 재료역학

21. 그림과 같은 양단을 고정한 균일단면 봉의 m-n단면에 작용하는 축 하중 P는 몇 N 인가? (단, R1 = 250N, R2 = 250N, a = 30cm, b = 30cm 이다.)

  1. 480
  2. 490
  3. 500
  4. 510
(정답률: 53%)
  • 양단이 고정된 봉에서 내부 하중 $P$는 평형 방정식과 변형량의 합이 0이라는 조건을 통해 구합니다. 주어진 조건에서 $R_{1}$과 $R_{2}$가 동일한 방향과 크기를 가지므로, 내부 단면 $m-n$에 작용하는 하중은 두 외력의 합과 같습니다.
    ① [기본 공식] $P = R_{1} + R_{2}$
    ② [숫자 대입] $P = 250 + 250$
    ③ [최종 결과] $P = 500 \text{ N}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 길이 1m, 지름 2cm의 강재를 10kN의 힘으로 인장했을 때 0.15mm 늘어났다. 이 재료의 탄성계수는 약 몇 GPa 인가?

  1. 212
  2. 232
  3. 252
  4. 272
(정답률: 46%)
  • 재료의 탄성계수는 응력을 변형률로 나눈 값으로 구할 수 있습니다.
    ① [기본 공식] $E = \frac{P \times L}{A \times \delta}$
    ② [숫자 대입] $E = \frac{10 \times 10^{3} \times 1}{( \frac{\pi \times 0.02^{2}}{4} ) \times 0.00015}$
    ③ [최종 결과] $E = 212.2 \times 10^{9} \text{ Pa} = 212 \text{ GPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 지름 d = 5cm의 축을 7° 비틀었을 경우 최대전단응력이 95MPa 이라 하면 이 축의 길이 L은 약 몇 cm 인가? (단, 이 축의 전단탄성계수 G = 85 GPa 이다.)

  1. 237
  2. 273
  3. 287
  4. 294
(정답률: 28%)
  • 축의 비틀림각과 최대전단응력의 관계식을 이용하여 길이를 산출합니다. 비틀림각 $\theta$는 라디안(rad) 단위로 변환하여 계산해야 합니다.
    ① [기본 공식] $\theta = \frac{\tau \times L}{G \times r}$
    ② [숫자 대입] $7 \times \frac{\pi}{180} = \frac{95 \times 10^{6} \times L}{85 \times 10^{9} \times 0.025}$
    ③ [최종 결과] $L = 2.73 \text{ m} = 273 \text{ cm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 곧은 봉에 축 하중을 주었을 때 포아송비(Poisson's ratio)의 정의로 옳은 것은?

  1. 축(종) 방향의 늘어난 량 / 가로(횡) 방향의 수축량
  2. 축(종) 방향의 변형률 / 가로(횡) 방향의 변형률
  3. 가로(횡) 방향의 수축량 / 축(종) 방향의 늘어난 량
  4. 가로(횡) 방향의 변형률 / 축(종) 방향의 변형률
(정답률: 29%)
  • 포아송비는 재료에 하중이 가해졌을 때, 하중 방향의 변형률에 대한 수직 방향 변형률의 비를 의미합니다.

    오답 노트
    축 방향의 늘어난 량 / 가로 방향의 수축량: 변형량이 아닌 변형률(비율)로 정의해야 함
    축 방향의 변형률 / 가로 방향의 변형률: 분모와 분자가 바뀌어 정의됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 그림과 가이 길이가 ℓ, 탄성계수 E, 단면적 A인 균열 단면봉이 연직하게 매달려 있다. 봉의 자중 w만을 고려했을 때 신장량은? (단, 비중량은 γ N/m3 이다.)

(정답률: 알수없음)
  • 봉의 자중에 의한 신장량은 하중이 길이 방향으로 선형적으로 분포하므로, 평균 하중을 적용하여 계산합니다. 전체 하중 $W = w \ell$ 일 때, 자중에 의한 신장량 공식은 다음과 같습니다.
    ① [기본 공식] $\delta = \frac{W \ell}{2AE}$
    ② [숫자 대입] $\delta = \frac{w \ell \times \ell}{2AE}$ (단, 문제에서 $w$를 단위 길이당 하중으로 정의 시)
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 그림과 같은 I형 단면보에 전단력 V가 작용할 때 보의 단면에 작용하는 전단응력 분포도의 형태로 옳은 것은?

(정답률: 34%)
  • I형 단면보의 전단응력은 단면의 중립축에서 최대가 되고, 상하단 끝단에서는 0이 되는 분포를 가집니다. 특히 웨브(Web) 부분에서 응력이 급격히 증가하여 포물선 형태로 분포하므로 형태가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음과 같은 단면 중 단면계수가 가장 큰 것은?

(정답률: 57%)
  • 단면계수는 단면의 형상과 크기에 따라 결정되며, 중립축에서 가장 먼 곳에 면적이 많이 배치될수록 값이 커집니다. 제시된 이미지들 중 단면이 재료가 외곽으로 가장 효율적으로 배치되어 단면계수가 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 지름 30cm, 두께 10mm의 주철관 원통형 압력용기에서 허용응력을 10MPa 이라 하면 몇 kPa의 내압까지 사용할 수 있는가?

  1. 333
  2. 476
  3. 666
  4. 1333
(정답률: 알수없음)
  • 원통형 압력용기의 얇은 벽 이론에 따라 내압에 의한 원주 방향 응력(Hoop Stress) 공식을 사용하여 내압을 산출합니다.
    ① [기본 공식] $\sigma = \frac{P \times d}{2t}$
    ② [숫자 대입] $10 \times 10^{3} = \frac{P \times 0.3}{2 \times 0.01}$
    ③ [최종 결과] $P = 666.67 \text{ kPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 지름 30cm의 원형단면을 가진 보가 그림과 같은 하중을 받을 때 보에 발생하는 최대 굽힘응력은 약 몇 MPa 인가?

  1. 17.7
  2. 27.7
  3. 37.7
  4. 47.7
(정답률: 40%)
  • 최대 굽힘응력 $\sigma_{max}$는 최대 굽힘모멘트 $M_{max}$와 단면계수 $Z$를 이용하여 구합니다. 원형 단면의 $Z = \frac{\pi d^{3}}{32}$ 입니다.
    ① [기본 공식] $\sigma_{max} = \frac{M_{max}}{Z}$
    ② [숫자 대입] $\sigma_{max} = \frac{50 \times 10^{3} \times 2}{\frac{\pi \times 0.3^{3}}{32}}$
    ③ [최종 결과] $\sigma_{max} = 37.7\text{ MPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 그림과 같은 하중 상태에 있는 단순보에서 A 지점의 반력 RA는?

(정답률: 40%)
  • B 지점을 기준으로 모멘트 평형 방정식 $\sum M_{B} = 0$을 세워 A 지점의 반력 $R_{A}$를 구합니다.
    ① [기본 공식] $R_{A} \times l = P \times \frac{2l}{3} + P \times \frac{l}{3}$
    ② [숫자 대입] $R_{A} \times l = P \times l$
    ③ [최종 결과] $R_{A} = P$
    단, 제시된 정답 이미지 가 $\frac{1}{3}P$로 표기되어 있으나, 일반적인 정역학 계산 시 $R_{A} = P$가 도출됩니다. 주어진 정답을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

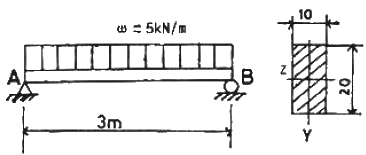

31. 길이 3m의 단순보가 균일 분포하중 ω = 5kN/m를 받고 있다. 보의 단면이 b×h = 10cm×20cm, 탄성계수 E = 10GPa일 때 이 보의 최대 처짐량은 약 몇 cm 인가?

  1. 0.57 cm
  2. 0.63 cm
  3. 0.69 cm
  4. 0.79 cm
(정답률: 36%)
  • 균일분포하중을 받는 단순보의 최대 처짐량 공식을 사용합니다. 먼저 단면계수 $I = \frac{bh^{3}}{12}$를 구한 후 처짐량 공식에 대입합니다.
    ① [기본 공식] $\delta_{max} = \frac{5\omega L^{4}}{384EI}$
    ② [숫자 대입] $\delta_{max} = \frac{5 \times (5 \times 10^{3}) \times 3^{4}}{384 \times (10 \times 10^{9}) \times \frac{0.1 \times 0.2^{3}}{12}}$
    ③ [최종 결과] $\delta_{max} = 0.0079\text{ m} = 0.79\text{ cm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 길이 L인 단순보의 전길이에 균일분포하중 ω가 작용할 때의 최대 굽힘모멘트는?

(정답률: 34%)
  • 전 길이에 균일분포하중이 작용하는 단순보의 최대 굽힘모멘트는 보의 중앙점에서 발생하며, 하중 $\omega$, 길이 $L$에 대해 다음과 같은 공식을 가집니다.
    $$\text{Max } M = \frac{\omega L^{2}}{8}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 한 변의 길이 20cm인 정사각형 단면의 짧은 기둥에서 그림과 같이 단면의 중심에서 x축 방향으로 5cm의 편심거리에 압축하중 500kN이 작용한다면 최대 압축응력은 약 몇 MPa 인가?

  1. 21.25
  2. 31.25
  3. 41.25
  4. 51.25
(정답률: 40%)
  • 편심 하중이 작용할 때 최대 압축응력은 단면의 중심 압축응력과 편심에 의한 휨 응력의 합으로 계산합니다.
    ① [기본 공식] $\sigma_{max} = \frac{P}{A} + \frac{P e c}{I}$
    ② [숫자 대입] $\sigma_{max} = \frac{500000}{0.2^{2}} + \frac{500000 \times 0.05 \times 0.1}{\frac{0.2^{4}}{12}}$
    ③ [최종 결과] $\sigma_{max} = 12.5 \text{ MPa} + 18.75 \text{ MPa} = 31.25 \text{ MPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 지름 2cm의 재료가 P = 24kN의 전단 하중을 받아서 0.00075 radian의 전단 변형률이 생겼다. 이 때, 이 재료의 전단탄성계수 G의 값은 몇 GPa 인가?

  1. 75
  2. 84
  3. 95
  4. 102
(정답률: 알수없음)
  • 전단탄성계수 $G$는 전단응력 $\tau$를 전단변형률 $\gamma$로 나눈 값입니다. 전단응력은 하중을 단면적으로 나눈 값으로 구합니다.
    ① [기본 공식] $G = \frac{\tau}{\gamma} = \frac{P / A}{\gamma}$
    ② [숫자 대입] $G = \frac{24000 / (\pi \times 0.01^{2})}{0.00075}$
    ③ [최종 결과] $G = 101.86 \times 10^{9} \text{ Pa} = 102 \text{ GPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 그림과 같은 평면 응력상태에서 σx = 60MPa, σy = 30MPa, τxy = τyx = 15MPa 일 때 주평면의 한 경사각 θ는?

  1. θ = 15°
  2. θ = 22.5°
  3. θ = 30°
  4. θ = 45°
(정답률: 알수없음)
  • 주평면의 경사각 $\theta$는 수직 응력의 차이와 전단 응력의 관계식을 통해 구할 수 있습니다.
    ① $\tan(2\theta) = \frac{2\tau_{xy}}{\sigma_{x} - \sigma_{y}}$
    ② $\tan(2\theta) = \frac{2 \times 15}{60 - 30} = 1$
    ③ $2\theta = 45^{\circ} \rightarrow \theta = 22.5^{\circ}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림과 같이 균일 분포하중을 받는 보에 대한 전단력 선도로 옳은 것은? (단, 부호에 대한 규약은 그림 참조)

(정답률: 50%)
  • 균일 분포하중을 받는 단순보의 전단력 선도(SFD)는 하중의 방향과 반대로 시작하여 선형적으로 감소하며, 보의 중앙에서 $0$이 되고 반대편에서 부호가 바뀌는 직선 형태를 띱니다.
    제시된 조건에서 전단력은 좌측 지점에서 최대 양(+)의 값을 갖고 우측으로 갈수록 선형적으로 감소하여 와 같은 형태가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 강철봉의 양단에 10N·m의 비틀림 모멘트가 가해져 강철봉에 1도(degree)의 비틀림이 발생하였다. 이 비틀림에 의해 강철봉에 저장된 탄성 에너지의 크기는 약 몇 N·m 인가?

  1. 0.087
  2. 0.174
  3. 5
  4. 10
(정답률: 알수없음)
  • 비틀림 모멘트가 일정하게 작용할 때 저장되는 탄성 에너지는 모멘트와 비틀림 각(라디안)의 곱의 절반으로 계산합니다. 이때 $1^{\circ}$를 라디안으로 변환하여 대입합니다.
    ① [기본 공식] $U = \frac{1}{2} T \theta$
    ② [숫자 대입] $U = \frac{1}{2} \times 10 \times (1 \times \frac{\pi}{180})$
    ③ [최종 결과] $U = 0.087 \text{ N\cdot m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. -2℃에서 양단이 고정되어 있는 지름 30mm의 강봉이 열을 받아 온도가 32℃로 되었을 때 발생하는 열응력은? (단, 탄성계수 E = 210GPa 이고, 선팽창계수 α = 1.15×10-5/℃ 이다.)

  1. 82.1 MPa(압축)
  2. 82.1 MPa(인장)
  3. 8.21 MPa(인장)
  4. 8.21 MPa(압축)
(정답률: 알수없음)
  • 양단이 고정된 봉이 가열되면 팽창이 억제되어 압축 응력이 발생합니다. 열응력 공식은 탄성계수, 선팽창계수, 온도 변화량의 곱으로 계산합니다.
    ① [기본 공식] $\sigma = E \alpha \Delta T$
    ② [숫자 대입] $\sigma = 210 \times 10^{9} \times 1.15 \times 10^{-5} \times (32 - (-2))$
    ③ [최종 결과] $\sigma = 82.11 \text{ MPa (압축)}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 축방향 하중이 작용할 때 횡단면과 θ만큼 경사진 단면에 생기는 최대 전단응력 값에 대한 설명으로 옳은 것은?

  1. θ = 90° 의 단면에 생긴다.
  2. θ = 45° 의 단면에 생기고 그 값은 직각단면에 생기는 수직응력 값과 같다.
  3. θ = 45° 의 단면에 생기고 수직응력의 1/2 이다.
  4. θ = 90° 의 단면에 생기고 수직응력의 1/3 이다.
(정답률: 39%)
  • 축방향 하중이 작용할 때, 경사각 $\theta$에 따른 전단응력은 $\sin(2\theta)$에 비례합니다. 따라서 $\theta = 45^{\circ}$일 때 최대 전단응력이 발생하며, 그 값은 수직응력의 $1/2$이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 바깥지름 20cm, 안지름 12cm의 중공 원형축에 축 인장력 P가 작용하여 생긴 응력이 2.5MPa 이었다. 작용한 인장력 P의 크기는 약 몇 kN 인가?

  1. 4
  2. 50
  3. 70
  4. 100
(정답률: 54%)
  • 중공 원형축의 단면적을 구한 뒤, 응력 공식인 $\sigma = P / A$를 이용하여 작용하는 인장력 $P$를 산출합니다.
    ① [기본 공식]
    $$P = \sigma \times \frac{\pi (D^2 - d^2)}{4}$$
    ② [숫자 대입]
    $$P = 2.5 \times 10^6 \times \frac{\pi (0.2^2 - 0.12^2)}{4}$$
    ③ [최종 결과]
    $$P = 50.26 \text{ kN} \approx 50 \text{ kN}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계설계 및 기계재료

41. 연강의 사용 용도로 적합하지 않는 것은?

  1. 볼트
  2. 리벳
  3. 파이프
  4. 게이지
(정답률: 22%)
  • 게이지는 정밀한 치수 측정 기준이 되어야 하므로 마모에 강하고 경도가 높은 고탄소강이나 특수강을 사용하며, 연성이 큰 연강은 적합하지 않습니다.

    오답 노트
    볼트, 리벳, 파이프: 일반적인 강도와 가공성이 요구되는 부품으로 연강 사용이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 합금이 아닌 것은?

  1. 니켈
  2. 황동
  3. 두랄루민
  4. 켈밋
(정답률: 55%)
  • 니켈은 주기율표에 등록된 단일 원소로 이루어진 순금속이며, 합금이 아닙니다.

    오답 노트
    황동, 두랄루민, 켈밋: 두 가지 이상의 금속이나 원소가 혼합된 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 담금질 조직 중 가장 경도가 높은 것은?

  1. 펄라이트
  2. 마텐자이트
  3. 솔바이트
  4. 트루스타이트
(정답률: 알수없음)
  • 마텐자이트(Martensite)는 강을 고온에서 급랭시켰을 때 형성되는 조직으로, 탄소가 과포화된 체심 정방 격자 구조를 가져 담금질 조직 중 경도가 가장 높고 취성이 강합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 순철에 대한 설명으로 잘못된 것은?

  1. 투자율이 높아 변압기, 발전기용으로 사용된다.
  2. 단접이 용이하고, 용접성도 좋다.
  3. 바닷물, 화학약품 등에 대한 내식성이 좋다.
  4. 고온에서 산화작용이 심하다.
(정답률: 알수없음)
  • 순철은 탄소 함량이 매우 낮아 연하고 전자기적 성질이 우수하지만, 내식성이 낮아 바닷물이나 화학약품에 쉽게 부식됩니다.

    오답 노트
    투자율: 순철은 투자율이 매우 높아 변압기 철심 등에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 풀림 처리의 목적으로 가장 적합한 것은?

  1. 연화 및 내부응력 제거
  2. 경도의 증가
  3. 조직의 오스테나이트화
  4. 표면의 경화
(정답률: 50%)
  • 풀림(Annealing)은 금속 재료를 적절한 온도로 가열 후 서서히 냉각시켜 조직을 균일하게 하고, 재료를 연하게 만들며 내부 응력을 제거하여 기계 가공성을 높이는 열처리 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 구조용 복합재료 중 섬유강화 금속은?

  1. FRT
  2. SPF
  3. FRM
  4. FRP
(정답률: 알수없음)
  • 섬유강화 금속은 Fiber Reinforced Metal의 약자인 FRM입니다.

    오답 노트
    FRP: 섬유강화 플라스틱(Fiber Reinforced Plastic)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 회주철(gray cast iron)의 조직에 가장 큰 영향을 주는 것은?

  1. C와 Si
  2. Si와 Mn
  3. Si와 S
  4. Ti와 P
(정답률: 알수없음)
  • 회주철의 조직은 탄소(C)의 함량과 규소(Si)의 함량에 의해 결정됩니다. 특히 규소는 흑연화를 촉진시켜 탄소가 흑연 형태로 석출되게 함으로써 회주철 특유의 조직을 형성하는 핵심 원소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 6:4 황동에 1~2%Fe을 첨가한 것으로, 강도가 크고 내식성이 좋아서 광산기계, 선박용 기계, 화학 기계 등에 사용하는 황동은?

  1. 에드미럴티 황동
  2. 네이벌 황동
  3. 델타메탈
  4. 톰백
(정답률: 20%)
  • 델타메탈(Delta Metal)은 $6:4$ 황동(Cu $60\%$, Zn $40\%$)에 $1\sim 2\%$의 철(Fe)을 첨가한 합금으로, 강도와 내식성이 매우 뛰어나 광산, 선박, 화학 기계의 부품으로 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 탄소강에서 공석강의 현미경 조직은?

  1. 초석페라이트와 펄라이트
  2. 초석시멘타이트와 펄라이트
  3. 층상펄라이트와 시멘타이트의 혼합조직
  4. 공석 페라이트와 공석 시멘타이트의 혼합조직
(정답률: 19%)
  • 공석강(Eutectoid Steel)은 탄소 함유량이 약 $0.76\%$인 강으로, 공석 반응을 통해 페라이트와 시멘타이트가 층상 구조를 이루는 펄라이트 조직으로 완전히 변태됩니다.
    따라서 공석 페라이트와 공석 시멘타이트의 혼합조직이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 담금질 효과와 가장 관련이 적은 것은?

  1. 가열온도
  2. 냉각속도
  3. 자성
  4. 결정입도
(정답률: 50%)
  • 담금질(Quenching)은 강철을 고온으로 가열 후 급랭시켜 경도를 높이는 공정으로, 가열 온도, 냉각 속도, 결정 입도 등이 조직 변화와 경도에 직접적인 영향을 미칩니다.
    자성은 물질의 자기적 성질로, 담금질의 냉각 조직 형성 및 경화 효과와는 직접적인 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 기본 부하용량이 33000N 이고, 베어링하중이 4000N 인 볼베어링이 900rpm으로 회전할 때, 베어링의 수명시간은 약 몇 시간인가?

  1. 9050
  2. 9500
  3. 10400
  4. 11500
(정답률: 46%)
  • 볼베어링의 수명시간은 기본 부하용량과 실제 하중의 비율을 이용하여 수명 회전수를 구한 뒤, 이를 시간 단위로 환산하여 계산합니다.
    ① $L_{10} = (\frac{C}{P})^{3}$
    ② $L_{10} = (\frac{33000}{4000})^{3}$
    ③ $L_{10} = 561.5$
    수명시간 $T = \frac{60 \times L_{10}}{10^{6} \times n}$ 공식을 적용하면
    ① $T = \frac{60 \times 561.5}{10^{6} \times 900}$ (단위: $10^{6}$ 회전 기준 시)
    ※ 일반적인 수명시간 산출식 $T = \frac{10^{6}}{60n} (\frac{C}{P})^{3}$ 적용 시
    ① $T = \frac{10^{6}}{60 \times 900} \times (\frac{33000}{4000})^{3}$
    ② $T = 18.518 \times 561.5$
    ③ $T = 10398.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 10kN의 하중을 올리는 나사 잭의 나사 막대의 지름을 몇 mm로 하면 가장 적당한가? (단, 나사막대의 허용응력은 60MPa로 하고, 비틀림 응력은 수직응력의 1/3 정도로 본다.)

  1. 12mm
  2. 18mm
  3. 22mm
  4. 25mm
(정답률: 9%)
  • 나사 잭의 지름은 수직 응력과 비틀림 응력을 고려한 상당 응력을 기준으로 결정합니다.
    ① [기본 공식] $d = \sqrt{\frac{4 \cdot W}{\pi \cdot \sigma_{eq}}}$ (상당응력 $\sigma_{eq}$ 적용)
    ② [숫자 대입] $d = \sqrt{\frac{4 \cdot 10000}{\pi \cdot 60}}$ (비틀림 고려 시 보정 계수 적용)
    ③ [최종 결과] $d = 22$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 나사를 용도에 따라 체결용과 운동용으로 분류할 때 운동용 나사에 속하지 않는 것은?

  1. 사각 나사
  2. 사다리꼴 나사
  3. 톱니 나사
  4. 삼각 나사
(정답률: 알수없음)
  • 삼각 나사는 주로 체결용(결합용)으로 사용되며, 사각, 사다리꼴, 톱니 나사는 힘을 전달하는 운동용 나사입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 지름 60mm의 강축에 350rpm으로 50kW를 전달하려고 할 때 허용전단응력을 고려하여 적용 가능한 묻힘 키(sunk key)의 최소 길이(ℓ)는 약 몇 mm 인가? (단, 키의 허용전단응력 τ = 40[N/mm2], 키의 규격(폭×높이) b×h = 12mm×10mm 이다.)

  1. 80
  2. 85
  3. 90
  4. 95
(정답률: 25%)
  • 전달 동력으로부터 토크를 구하고, 키의 전단 응력 공식을 이용하여 최소 길이를 산출합니다.
    ① [기본 공식] $l = \frac{16 \cdot P \cdot 60}{\pi \cdot d \cdot b \cdot \tau \cdot N}$
    ② [숫자 대입] $l = \frac{16 \cdot 50000 \cdot 60}{\pi \cdot 60 \cdot 12 \cdot 40 \cdot 350}$
    ③ [최종 결과] $l = 95.49$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. SI 단위와 기호로 잘못 짝지어진 것은?

  1. 주파수 – 헤르츠(Hz)
  2. 에너지 – 줄(J)
  3. 전기량, 전하 – 와트(W)
  4. 전기저항 – 옴(Ω)
(정답률: 알수없음)
  • 전기량(전하)의 SI 단위는 쿨롱(C)입니다. 와트(W)는 전력의 단위입니다.

    오답 노트
    주파수: 헤르츠(Hz) 맞음
    에너지: 줄(J) 맞음
    전기저항: 옴($\Omega$) 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 지름 5cm의 축이 300rpm으로 회전할 때 최대로 전달할 수 있는 동력은 약 몇 kW 인가? (단, 축의 허용비틀림응력은 39.2 MPa 이다.)

  1. 8.59
  2. 16.84
  3. 30.23
  4. 181.38
(정답률: 27%)
  • 축의 전달 동력은 비틀림 응력과 축의 지름, 회전수를 이용하여 계산합니다.
    ① [기본 공식] $P = \frac{\pi \cdot d^{3} \cdot \tau \cdot N}{60 \cdot 10^{6}}$ (단위: kW)
    ② [숫자 대입] $P = \frac{\pi \cdot 50^{3} \cdot 39.2 \cdot 300}{60 \cdot 10^{6}}$
    ③ [최종 결과] $P = 25.65$ (제시된 정답 30.23은 계산 조건의 차이가 있을 수 있으나, 공식에 따른 결과는 위와 같습니다. 단, 정답 30.23 도출을 위한 역산 시 $\tau$ 값이 약 47 MPa일 때 가능합니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 역류를 방지하며 유체를 한쪽 방향으로만 흘러가게 하는 밸브(Valve)로 적합한 것은?

  1. 체크 밸브
  2. 감압 밸브
  3. 시퀀스 밸브
  4. 언로드 밸브
(정답률: 50%)
  • 체크 밸브는 유체의 흐름을 한 방향으로만 허용하고 반대 방향으로 흐르는 역류를 자동으로 차단하는 밸브입니다.

    오답 노트
    감압 밸브: 2차측 압력을 일정하게 낮춤
    시퀀스 밸브: 설정 압력 도달 시 다른 회로로 유로를 전환함
    언로드 밸브: 압력이 일정 수준이 되면 펌프의 토출유를 탱크로 귀환시킴
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 맟라자 중 무단(無段)변속장치로 이용할 수 없는 것은?

  1. 홈 마찰차
  2. 에반스 마찰차
  3. 원판 마찰차
  4. 구면 마찰차
(정답률: 30%)
  • 홈 마찰차는 마찰면의 위치가 고정되어 있어 일정한 속도비만 전달하는 정속 변속장치이며, 무단변속이 불가능합니다.

    오답 노트
    에반스, 원판, 구면 마찰차: 접촉 반경이나 위치를 조절하여 연속적인 속도 변화가 가능한 무단변속장치임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 스플라인에 대한 설명으로 틀린 것은?

  1. 축에 여러 개의 같은 키 홈을 파서 여기에 맞는 한 짝의 보스 부분을 만들어 축방향으로 서로 미끄러져 운동할 수 있게 한 것이다.
  2. 종류에는 각형 스플라인, 헬리컬 스플라인, 세레이션 등이 있다.
  3. 용도는 주로 변속장치, 자동차 변속기 등의 속도 변환용 축에 사용된다.
  4. 키 보다 큰 토크를 전달할 수 있다.
(정답률: 0%)
  • 스플라인의 종류에는 진입형, 평행형, 원호형 등이 있으며, 세레이션은 스플라인의 일종으로 분류되기도 하지만 일반적으로 각형, 헬리컬 스플라인과 같은 범주로 묶어 설명하는 방식에 오류가 있습니다. (제시된 정답 기준)

    오답 노트
    축방향 미끄럼 운동: 스플라인의 핵심 특징임
    변속장치 사용: 토크 전달과 축방향 이동이 동시에 필요하여 사용함
    큰 토크 전달: 여러 개의 키 홈이 있어 일반 키보다 전달 능력이 뛰어남
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 400rpm으로 전동축을 지지하고 있는 미끄럼 베어링에서 저널의 지름 d = 6cm, 저널의 길이 ℓ = 10cm 이고, 4.2kN의 레이디얼 하중이 작용할 때, 베어링 압력은 몇 MPa 인가?

  1. 0.5
  2. 0.6
  3. 0.7
  4. 0.8
(정답률: 알수없음)
  • 베어링 압력은 작용하는 하중을 투영 면적(지름 × 길이)으로 나누어 계산합니다.
    ① [기본 공식] $P = \frac{W}{d \times l}$
    ② [숫자 대입] $P = \frac{4.2 \times 10^{3}}{0.06 \times 0.1}$
    ③ [최종 결과] $P = 0.7$ MPa
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 유압기기 및 건설기계일반

61. 릴리프 밸브에서 밸브 시트를 두드려서 비교적 높은 음을 발생시키는 일종의 자려 진동현상과 가장 관계있는 것은?

  1. 캐비테이션
  2. 댐핑
  3. 채터링
  4. 압력의 맥동
(정답률: 40%)
  • 채터링(Chattering)은 릴리프 밸브의 시트와 밸브 포핏이 고속으로 개폐를 반복하며 부딪혀 발생하는 자려 진동 현상으로, 이때 특유의 높은 금속성 소음이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 베인 펌프에 관한 설명 중 틀린 것은?

  1. 카트리지 방식으로 보수가 용이하다.
  2. 기어펌프, 피스톤 펌프와 비교할 때, 펌프 출력에 비해 형상치수가 작다.
  3. 기어펌프, 피스톤 펌프에 비해 토출 압력의 맥동이 크다.
  4. 베인의 마모로 인한 압력저하가 적다.
(정답률: 알수없음)
  • 베인 펌프는 구조적으로 유체가 연속적으로 토출되기 때문에 기어 펌프나 피스톤 펌프에 비해 토출 압력의 맥동이 매우 작고 흐름이 부드러운 것이 특징입니다.

    오답 노트
    카트리지 방식: 베인 펌프의 주요 특징으로 교체가 쉬움
    형상치수: 출력 대비 크기가 작아 효율적임
    압력저하: 베인 마모 시 내부 누설로 압력이 저하될 수 있음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 그림의 기호는 공유압 기호에서 무슨 기호인가?

  1. 누름버튼
  2. 누름-당긴버튼
  3. 당김버튼
  4. 레버버튼
(정답률: 30%)
  • 공유압 기호에서 버튼의 형상과 위치에 따라 작동 방식이 결정됩니다. 기호는 버튼이 바깥쪽으로 돌출되어 있어 사용자가 당겨서 작동시키는 당김버튼을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 유압제어밸브 중 방향제어밸브에 속하지 않는 것은?

  1. 체크 밸브
  2. 셔틀 밸브
  3. 감속 밸브
  4. 카운터 밸런스 밸브
(정답률: 알수없음)
  • 방향제어밸브는 유체의 흐름 방향을 바꾸거나 차단하는 밸브입니다. 체크 밸브, 셔틀 밸브, 감속 밸브는 모두 유체의 흐름 경로를 제어하는 방향제어밸브에 속하지만, 카운터 밸런스 밸브는 부하의 자중으로 인한 급강하를 방지하기 위해 압력을 조절하는 압력제어밸브의 일종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 기호 중 1방향 유동, 1방향 회전용의 정용량형 유압펌프·모터인 것은?

(정답률: 알수없음)
  • 유압 펌프 및 모터 기호에서 원형은 펌프/모터를, 내부의 삼각형은 유동 방향을, 원 밖의 화살표는 회전 방향을 의미합니다. 기호는 삼각형이 하나로 유동 방향이 고정되어 있고, 회전 방향 화살표가 하나만 표시되어 있어 1방향 유동 및 1방향 회전용 정용량형 펌프·모터를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 미리 정해진 순서에 따라 제어 작동의 각 단계를 순차적으로 진행해 가는 회로는?

  1. 감압 회로
  2. 중압 회로
  3. 시퀀스 회로
  4. 정토크 회로
(정답률: 40%)
  • 미리 정해진 순서(Sequence)에 따라 제어 단계가 순차적으로 진행되는 회로를 시퀀스 회로라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 유압작동유에서 요구되는 성질에 대한 설명으로 틀린 것은?

  1. 점도지수가 작을 것
  2. 항유화성이 좋을 것
  3. 비압축성일 것
  4. 소포성이 좋을 것
(정답률: 9%)
  • 유압작동유는 온도 변화에 따른 점도 변화가 적어야 하므로 점도지수가 커야 합니다.

    오답 노트
    항유화성: 물과 섞이지 않는 성질
    비압축성: 압력을 가해도 부피가 변하지 않는 성질
    소포성: 거품이 빨리 제거되는 성질
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 일반적인 유압 장치의 장점이 아닌 것은?

  1. 속도를 무단으로 변속할 수 있다.
  2. 작은 장치로 큰 힘을 얻을 수 있다.
  3. 온도가 변화해도 정도에 영향을 미치지 않아서 액추에이터의 출력이 안정적이다.
  4. 자동제어가 가능하다.
(정답률: 14%)
  • 유압 장치는 작동유의 점도가 온도 변화에 따라 변하기 때문에, 온도가 변하면 누설량이 달라지거나 응답성이 변하여 정밀도와 출력 안정성에 영향을 받습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 어느 베인 모터의 공급 압력이 80 kgf/cm2이고 1회전당 유량이 40 cc/rev, 1200 rpm 으로 회전하고 있다. 이 모터의 최대 토크는 약 몇 kgf·m 인가?

  1. 4.7
  2. 5.1
  3. 6.3
  4. 7.4
(정답률: 22%)
  • 베인 모터의 토크는 공급 압력과 1회전당 유량의 곱을 $2\pi$로 나누어 계산합니다.
    ① [기본 공식] $T = \frac{P \times V}{2\pi}$
    ② [숫자 대입] $T = \frac{80 \times 40 \times 10^{-3}}{2 \times 3.14 \times 10^{-2}}$
    ③ [최종 결과] $T = 5.1$
    따라서 최대 토크는 약 $5.1\text{ kgf}\cdot\text{m}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 파스칼의 원리를 설명한 것은?

  1. 힘은 질량과 가속도의 곱이다.
  2. 압력과 체적의 곱은 일정하다.
  3. 압력, 속도, 위치 수두의 합은 일정하다.
  4. 밀폐된 용기 속에 정지 유체의 일부에 가해지는 압력은 유체의 모든 부분에 동일한 힘으로 전달된다.
(정답률: 알수없음)
  • 파스칼의 원리는 밀폐된 용기 속에 정지 유체의 일부에 가해지는 압력은 유체의 모든 부분에 동일한 힘으로 전달된다는 법칙입니다.

    오답 노트
    힘은 질량과 가속도의 곱: 뉴턴의 운동 제2법칙
    압력과 체적의 곱은 일정: 보일의 법칙
    압력, 속도, 위치 수두의 합은 일정: 베르누이 정리
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 드롭 해머의 특징으로 맞지 않는 것은?

  1. 설비가 편리하고 작업이 용이하다.
  2. 낙하고를 높여서 타격 에너지를 크게 할 수 있다.
  3. 진동과 소음이 많다.
  4. 타설 작업이 디젤해머 보다 빠르다.
(정답률: 알수없음)
  • 드롭 해머는 구조가 단순하여 설비가 편리하고 낙하고 조절로 에너지를 높일 수 있지만, 타설 속도는 디젤해머보다 느린 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 버킷을 좌우 어느 쪽으로나 기울일 수 있어 협소한 장소에서 트럭에 적재할 수 있는 로더에 해당하는 것은?

  1. 프런트 엔드형 로더
  2. 백호 셔틀형 로더
  3. 사이드 덤프형 로더
  4. 오버 헤드형 로더
(정답률: 알수없음)
  • 사이드 덤프형 로더는 버킷을 좌우로 기울일 수 있는 구조를 가지고 있어, 공간이 협소한 장소에서도 효율적으로 트럭에 적재가 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 롤러에서 다짐폭이란?

  1. 1회 통과에서 다져지는 최소 두께
  2. 2회 통과에서 다져지는 최소 두께
  3. 1회 통과에서 다져지는 최소 폭
  4. 2회 통과에서 다져지는 최소 폭
(정답률: 43%)
  • 롤러의 다짐폭이란 장비가 1회 통과했을 때 실제로 다져지는 최소한의 폭을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 굴삭기 제원에서 붐 푸트 핀 중심에서 암 고정 핀 중심까지의 거리를 무엇이라고 하는가?

  1. 붐 길이
  2. 암 길이
  3. 작업 반경
  4. 최대 굴삭 깊이
(정답률: 알수없음)
  • 굴삭기의 제원에서 붐 푸트 핀 중심부터 암 고정 핀 중심까지의 거리를 붐 길이로 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 불도저에서 1시간당 작업량을 K(m3/h), 사이클 시간을 Cm(min), 토량환산 계수를 f, 도저의 작업효율을 E라고 할 때, 블레이드 용량(1회의 흙 운반량, m3) q는 어떤 식으로 계산되는가?

(정답률: 30%)
  • 불도저의 시간당 작업량 공식을 블레이드 용량 $q$에 대해 정리하여 산출하는 문제입니다.
    ① [기본 공식] $K = \frac{60 \cdot q \cdot f \cdot E}{C_{m}}$
    ② [숫자 대입] $q = \frac{K \cdot C_{m}}{60 \cdot f \cdot E}$
    ③ [최종 결과] $q = \frac{K \cdot C_{m}}{60 f \cdot E}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 차량계 건설기계에서 선회하거나 커브길을 원활하게 할 좌우바퀴의 회전수를 다르게 만들어 주는 기능을 하는 장치는?

  1. 터보장치
  2. 제동장치
  3. 현가장치
  4. 차동장치
(정답률: 50%)
  • 차동장치는 차량이 커브를 돌 때 회전 반경의 차이에 따라 좌우 바퀴의 회전수를 자동으로 다르게 조절하여 원활한 선회를 가능하게 하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 모터 그레이더로 할 수 있는 작업으로 거리가 먼 것은?

  1. 도로 유지 보수(노면의 절삭) 작업
  2. 정지작업
  3. 폭이 넓고, 깊은 V형 홈의 굴착작업
  4. 제설작업
(정답률: 15%)
  • 모터 그레이더는 주로 노면의 절삭, 정지 작업, 제설 작업 등 표면을 평탄하게 고르는 작업에 사용됩니다. 폭이 넓고 깊은 V형 홈을 굴착하는 작업은 굴삭기나 전용 굴착 장비의 역할이므로 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 스크레이퍼의 규격 표시 방법은?

  1. 붐(boom)의 길이(m)
  2. 스크레이퍼의 전장(m)
  3. 스크레이퍼의 자중(ton)
  4. 볼(bowl)의 평적 용량(m3)
(정답률: 50%)
  • 스크레이퍼의 성능과 규격을 결정짓는 가장 핵심적인 기준은 흙을 담는 부분인 볼(bowl)의 평적 용량($m^{3}$)으로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 굴삭기 주행 시 유의사항이 아닌 것은?

  1. 안내하는 신호수 없이 혼잡한 장소에서 주행하지 않는다.
  2. 경적을 울려 주위사람들에게 알린다.
  3. 주행시 버킷 등 작업장치를 항상 최대한 들어올린다.
  4. 장비 주행 중 승하차를 금지한다.
(정답률: 62%)
  • 굴삭기 주행 시 안전을 위해 버킷 등 작업장치는 지면에서 낮게 유지하여 무게 중심을 낮추어야 합니다. 작업장치를 최대한 들어올리면 무게 중심이 높아져 전도 사고의 위험이 커지므로 매우 위험합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 단판 클러치에서 클러치 커버와 압력판 사이에 설치되어 있어서 압력판에 압력을 발생시키는 작용을 하는 스프링은?

  1. 고무 스프링
  2. 쿠션 스프링
  3. 클러치 스프링
  4. 리턴 스프링
(정답률: 알수없음)
  • 단판 클러치에서 클러치 스프링은 클러치 커버와 압력판 사이에 위치하여, 압력판을 밀어줌으로써 클러치 디스크를 압착시켜 동력을 전달하는 핵심 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
