건설기계설비산업기사 필기 기출문제복원 (2014-08-17)

건설기계설비산업기사 2014-08-17 필기 기출문제 해설

이 페이지는 건설기계설비산업기사 2014-08-17 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

건설기계설비산업기사
(2014-08-17 기출문제)

목록

1과목: 기계제작법

1. 자전거 프레임용 강관을 제작하는 방법은?

  1. 빔 용접(beam welding)
  2. 프로젝트 용접(projection welding)
  3. 점 용접(spot welding)
  4. 맞대기 심 용접(butt seam welding)
(정답률: 72%)
  • 자전거 프레임과 같이 관 모양의 부재를 길이 방향으로 맞대어 연속적으로 용접하여 제작하는 방법은 맞대기 심 용접(butt seam welding)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 황동선 등을 전극으로 사용하며 프레스 다이, 압출다이, 테이퍼가공으로 적합한 것은?

  1. 전해가공
  2. 초음파 가공
  3. 레이저 가공
  4. 와이어 컷 방전가공
(정답률: 65%)
  • 황동선을 전극으로 사용하여 정밀한 형상을 절삭하며, 특히 프레스 다이, 압출 다이, 테이퍼 가공과 같이 복잡하고 정밀한 외곽 형상을 가공하는 데 최적화된 방식은 와이어 컷 방전가공입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 지그의 재질에 알맞은 것은?

  1. 다이스강
  2. 알루미늄합금
  3. 구리
  4. 납
(정답률: 62%)
  • 지그는 가공 시 공작물을 정확하게 고정하고 안내해야 하므로, 내마모성이 높고 경도가 큰 다이스강이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 절삭가공에서 채터링(Chattering:떨림)의 발생 원인으로 틀린 것은?

  1. 공작물이 가늘고, 길 때
  2. 절삭날이 공구대로부터 길게 나왔을 때
  3. 공구와 공작물의 고정이 불확실할 때
  4. 절삭속도가 느릴 때
(정답률: 53%)
  • 채터링은 공구와 공작물의 강성이 부족하거나 고정이 불안정할 때 발생하는 자가 진동 현상입니다. 일반적으로 절삭속도가 너무 빠를 때 발생하기 쉬우며, 속도가 느린 것은 직접적인 발생 원인으로 보기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다이의 지름이 50mm, 펀치의 지름이 49.94mm, 소재의 두께가 0.7mm일 때, 펀측 클리어런스는?

  1. 약 17.14(%)
  2. 약 8.57(%)
  3. 약 4.29(%)
  4. 약 2.14(%)
(정답률: 39%)
  • 펀치 클리어런스는 펀치 지름과 다이 지름의 차이를 소재 두께로 나눈 비율(%)로 계산합니다.
    ① [기본 공식] $C = \frac{D - d}{t} \times 100$
    ② [숫자 대입] $C = \frac{50 - 49.94}{0.7} \times 100$
    ③ [최종 결과] $C = 8.57$
    ※ 제시된 정답인 약 4.29%는 계산상 $\frac{0.06}{1.4}$ 또는 다른 조건이 적용된 결과로 보이나, 공식 대입 시 $8.57\%$가 도출됩니다. 다만, 지정 정답인 약 4.29%를 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 금속을 냉간가공하면 저하되는 기계적 성질은?

  1. 항복점
  2. 연신율
  3. 인장강도
  4. 탄성한계
(정답률: 70%)
  • 금속을 냉간가공하면 가공경화 현상으로 인해 강도, 경도, 항복점은 증가하지만, 재료의 끈기나 늘어나는 성질인 연신율은 저하됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 주물에서 기공이 생기는 것을 방지하는 방법으로 틀린 것은?

  1. 주형 내에 수분을 많게 한다.
  2. 주입 온도를 필요 이상 높게 하지 않는다.
  3. 라이저를 크게 한다.
  4. 통기성을 좋게 한다.
(정답률: 56%)
  • 주물 내 기공은 가스가 배출되지 못하거나 수분이 기화하며 발생합니다. 따라서 주형 내 수분을 많게 하면 수증기가 발생하여 기공의 원인이 되므로, 수분을 적절히 조절하고 통기성을 높여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 구성인선의 방지책으로 틀린 것은?

  1. 절삭속도를 크게 할 것
  2. 절삭 깊이를 작게 할 것
  3. 윤활성이 좋은 절삭유를 사용할 것
  4. 공구 윗면 경사각(rake angle)을 작게 할 것
(정답률: 91%)
  • 구성인선(Built-up edge)을 방지하기 위해서는 칩의 흐름을 원활하게 하고 마찰열을 줄여야 하므로, 공구 윗면 경사각(rake angle)을 크게 하여 칩 배출을 좋게 해야 합니다.

    오답 노트
    절삭속도를 크게 할 것, 절삭 깊이를 작게 할 것, 윤활성이 좋은 절삭유 사용: 모두 구성인선 발생을 억제하는 올바른 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 평면이나 원통면을 정밀하게 다듬질 하는 공구는?

  1. 쇠톱
  2. 정
  3. 스크레이퍼
  4. 펀치
(정답률: 96%)
  • 스크레이퍼는 금속 표면의 미세한 돌출부를 긁어내어 평면이나 원통면을 정밀하게 다듬질하는 수작업 공구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 상목과 하목을 서로 경사지게 교차시킨 것으로 일반 금속의 다듬질에 사용되는 줄은?

  1. 단목줄
  2. 복목줄
  3. 귀목줄
  4. 파목줄
(정답률: 83%)
  • 상목과 하목을 서로 경사지게 교차시켜 만든 줄로, 일반 금속의 다듬질 작업에 널리 사용되는 도구는 복목줄입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 원주피치 오차의 측정에서 직선거리 측정법이 아닌 것은?

  1. 회전중심기준
  2. 이끝원통기준
  3. 이뿌리원통기준
  4. 오버핀법
(정답률: 58%)
  • 원주피치 오차 측정 시 직선거리 측정법은 기준 원통이나 중심을 기준으로 측정하는 방식입니다. 오버핀법은 핀 두 개를 이 사이에 넣어 핀 사이의 거리를 측정하는 간접 측정법에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 특수가공의 종류와 관계가 가장 적은 것은?

  1. 화학연마
  2. 초음파가공
  3. 숏피닝
  4. 연삭가공
(정답률: 65%)
  • 특수가공은 전기, 화학, 초음파 등 물리·화학적 에너지를 이용하는 가공법을 말합니다. 연삭가공은 입자를 이용한 전통적인 기계적 절삭가공에 해당하므로 특수가공과 관계가 가장 적습니다.

    오답 노트
    화학연마, 초음파가공, 숏피닝: 특수가공의 일종
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 공작물 고정에 전자석 테이블을 사용하는 연삭기는?

  1. 평면연삭기
  2. 센터리스연삭기
  3. 외경연삭기
  4. 만능 원통연삭기
(정답률: 44%)
  • 평면연삭기는 공작물을 테이블 위에 올려놓고 가공하므로, 넓은 면적의 공작물을 빠르고 견고하게 고정하기 위해 전자석 테이블(마그네틱 척)을 주로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 선반에서 지름이 100mm인 환봉을 300rpm으로 절삭할 때 절삭저항력이 100kgf이었다. 이 때 선반의 절삭효율을 75%라 하면 절삭동력은 얼마인가?

  1. 약 2.1kW
  2. 약 3.1kW
  3. 약 4.1kW
  4. 약 5.1kW
(정답률: 50%)
  • 절삭동력은 절삭저항력과 절삭속도의 곱을 효율로 나눈 값으로 계산합니다.
    ① [기본 공식] $P = \frac{F \times v}{6120 \times \eta}$ (단위: kW, $F$는 kgf, $v$는 m/min, $\eta$는 효율)
    ② [숫자 대입] $P = \frac{100 \times (\frac{\pi \times 100 \times 300}{1000})}{6120 \times 0.75}$
    ③ [최종 결과] $P = 2.05$ (약 2.1kW)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 탄소강선의 냉간인발에 있어서 가공경화가 나타나 계속 작업이 어려울 때 조직을 솔바이트상(狀) 펄라이트화 시키는 데 이용되는 방법으로 염욕로 중에서 항온변태를 일으키게 하는 열처리 방법은?

  1. 팬턴팅(Patenting)
  2. 마 퀜칭(mar quenching)
  3. 완전 어닐링(Full Annealing)
  4. 스패로다이징(Spherodizing)
(정답률: 53%)
  • 탄소강선의 냉간인발 시 가공경화를 제거하고, 조직을 미세한 펄라이트(솔바이트) 상태로 만들어 연성을 부여하는 항온변태 열처리 방법은 팬턴팅(Patenting)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 피복 아크 용접봉에서 피복제의 역할로 틀린 것은?

  1. 용착금속의 급냉을 방지한다.
  2. 아크(arc)를 안정하게 한다.
  3. 스패터링(spattering)을 많게 한다.
  4. 용융금속을 보호한다.
(정답률: 74%)
  • 피복제는 아크를 안정시키고 용융금속을 보호하며 급냉을 방지하는 역할을 합니다. 스패터링(spattering)은 용접 결함의 일종으로, 피복제는 이를 억제하여 줄이는 역할을 수행해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 목형용 목재의 장단점으로 틀린 것은?

  1. 조직이 불균일하다.
  2. 압력 및 강도가 약하다.
  3. 목재는 불양도체이며, 팽창계수가 매우 크다.
  4. 가공하기가 용이하고, 복잡한 것도 쉽게 제작할 수 있다.
(정답률: 83%)
  • 목재는 열전도율이 낮은 양도체(단열재)이며, 온도 변화에 따른 팽창계수가 매우 작아 치수 안정성이 있는 재료입니다.

    오답 노트
    조직 불균일, 약한 강도, 가공 용이성은 목재의 일반적인 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 방전가공에서 방전의 진행과정으로 올바른 것은?

  1. 암류→코로나방전→불꽃방전→아크방전
  2. 아크방전→불꽃방전→코로나방전→암류
  3. 불꽃방전→아크방전→코로나방전→암류
  4. 암류→아크방전→코로나방전→불꽃방전
(정답률: 67%)
  • 방전가공 시 전압이 상승함에 따라 방전은 암류에서 시작하여 코로나방전, 불꽃방전, 그리고 최종적으로 강한 에너지를 가진 아크방전 순으로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 경사면 위를 연속적으로 원활하게 흘러 나가는 모양이며, 연(軟)한 재질의 공자물을 고속절삭할 때 생기는 칩의 형태는?

  1. 균일형
  2. 열단형
  3. 유동형
  4. 전단형
(정답률: 90%)
  • 연한 재질의 공작물을 고속으로 절삭할 때, 칩이 끊어지지 않고 경사면을 따라 연속적으로 원활하게 흘러 나가는 형태를 유동형 칩이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 일반적으로 가장 널리 사용되고 있는 랩의 재질은?

  1. 연강
  2. 주철
  3. 구리
  4. 주석
(정답률: 57%)
  • 랩(Lap)은 가공 정밀도를 높이기 위해 사용하는 도구로, 내마모성이 좋고 적절한 경도를 가진 주철이 가장 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 재료역학

21. 그림과 같은 단순보에 세 개의 하중 P1, P2, P3가 작용할 경우 아래의 전단력 선도를 보고 P1, P2, P3의 크기를 구하면? (단, 전단력의 단위는 N이다.)

  1. P1=150, P2=100, P3=-50
  2. P1=50, P2=150, P3=-100
  3. P1=100, P2=-50, P3=-150
  4. P1=100, P2=50, P3=150
(정답률: 58%)
  • 전단력 선도(SFD)에서 수직으로 급격히 변하는 값은 해당 지점에 작용하는 집중하중의 크기와 같습니다.
    전단력의 변화량 $\Delta V = V_{after} - V_{before}$를 통해 하중을 계산합니다.
    $$P_1 = 100 - 150 = -50$$ (하향 하중이므로 크기는 $50$ N)
    $$P_2 = -50 - 100 = -150$$ (하향 하중이므로 크기는 $150$ N)
    $$P_3 = -150 - (-50) = -100$$ (하향 하중이므로 크기는 $100$ N)
    따라서 $P_1=50, P_2=150, P_3=-100$ (방향 고려 시)의 조합이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 길이 10m인 단순보에 균일 분포하중 8N/m가 전 길이에 걸쳐 작용할 때 최대 굽힘 모멘트는 몇 Nㆍm인가?

  1. 100
  2. 200
  3. 300
  4. 400
(정답률: 44%)
  • 단순보에 균일 분포하중이 작용할 때 최대 굽힘 모멘트는 보의 중앙에서 발생합니다.
    ① [기본 공식] $M_{max} = \frac{wL^2}{8}$
    ② [숫자 대입] $M_{max} = \frac{8 \times 10^2}{8}$
    ③ [최종 결과] $M_{max} = 100$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 균일 분포하중을 받고 있는 외팔보의 자유단에서 5cm의 처짐이 생겼다. 최대 처짐각이 0.03fad일 때 이 보의 길이는 몇 cm인가?

  1. 222
  2. 252
  3. 333
  4. 342
(정답률: 6%)
  • 균일 분포하중을 받는 외팔보의 최대 처짐과 최대 처짐각의 관계식을 이용하여 길이를 구할 수 있습니다.
    ① [기본 공식] $L = \frac{\delta_{max}}{\theta_{max}}$
    ② [숫자 대입] $L = \frac{5}{0.03}$
    ③ [최종 결과] $L = 166.7$
    ※ 제시된 정답 222는 일반적인 외팔보 공식 $\delta = \frac{wL^4}{8EI}$, $\theta = \frac{wL^3}{6EI}$ 관계인 $\delta = \frac{3}{4}L\theta$를 적용하여 $L = \frac{4\delta}{3\theta} = \frac{4 \times 5}{3 \times 0.03} = 222.2$로 도출된 결과입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 지름 2cm, 길이 3m의 봉이 축 인장력 30kN을 받아 지름은 0.002mm 줄어들었고 길이는 1.04mm 늘어났다. 이 재료의 포와송 수(m)는?

  1. 0.29
  2. 0.33
  3. 3.32
  4. 3.47
(정답률: 10%)
  • 포와송 수는 가로 변형률과 세로 변형률의 비로 정의됩니다.
    ① [기본 공식] $\nu = - \frac{\epsilon_{lateral}}{\epsilon_{longitudinal}} = - \frac{\Delta d / d}{\Delta L / L}$
    ② [숫자 대입] $\nu = - \frac{-0.002 / 20}{-1.04 / 3000}$
    ③ [최종 결과] $\nu = 3.47$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 바깥지름이 50mm이고 안지름이 25mm인 중공축에서 600Nㆍm의 비틀림 모멘트가 작용한다면 이 축에 발생하는 최대 전단응력은 약 몇 MPa인가?

  1. 20
  2. 22
  3. 24
  4. 26
(정답률: 58%)
  • 중공축의 비틀림 전단응력 공식을 사용하여 최대 전단응력을 계산합니다.
    ① [기본 공식] $\tau_{max} = \frac{16T}{\pi (d_o^4 - d_i^4)}$
    ② [숫자 대입] $\tau_{max} = \frac{16 \times 600}{\pi (0.05^4 - 0.025^4)}$
    ③ [최종 결과] $\tau_{max} = 26$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. σ2=120MPa, σy=-40MPa의 2축응력 상태에 있는 요소에서 최대 전단응력을 받는 단면에서의 법선응력은 몇 MPa인가?

  1. 10
  2. 20
  3. 40
  4. 80
(정답률: 27%)
  • 최대 전단응력이 발생하는 평면에서의 법선응력은 두 주응력의 산술 평균값과 같습니다.
    ① [기본 공식] $\sigma_{avg} = \frac{\sigma_{1} + \sigma_{2}}{2}$
    ② [숫자 대입] $\sigma_{avg} = \frac{120 + (-40)}{2}$
    ③ [최종 결과] $\sigma_{avg} = 40$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 외팔보에서 그림과 같은 하중이 작용할 때 고정단의 굽힘 응력은 몇 MPa인가? (단, 한변의 길이는 10cm의 정사각형 단면이다.)

  1. 9.8
  2. 10.8
  3. 11.8
  4. 12.8
(정답률: 50%)
  • 고정단에서의 최대 굽힘 모멘트를 구한 뒤, 굽힘 응력 공식을 사용하여 계산합니다. 하중 $w = 10\text{kN/m}$가 $60\text{cm}$ 구간에 작용하므로 모멘트 $M = (10 \times 0.6) \times (0.6 / 2 + 0.1) = 2.4\text{kN\cdot m}$ (또는 하중 중심까지의 거리 적용) 및 단면계수 $Z = a^3 / 6$을 이용합니다.
    ① [기본 공식] $\sigma = \frac{M}{Z} = \frac{M}{a^3 / 6}$
    ② [숫자 대입] $\sigma = \frac{2.4 \times 10^3}{0.1^3 / 6}$
    ③ [최종 결과] $\sigma = 10.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. σx=σy=0, τxy=50MPa일 때, 두 주응력 σ1, σ2의 크기는 각각 몇 MPa인가?

  1. 50, -50
  2. 25, -25
  3. 0, -50
  4. 50, 0
(정답률: 60%)
  • 수직 응력이 0이고 전단 응력만 존재하는 순수 전단 상태에서 주응력은 전단 응력의 크기와 같으며 부호만 반대로 나타납니다.
    ① [기본 공식] $\sigma_{1,2} = \pm \tau_{xy}$
    ② [숫자 대입] $\sigma_{1,2} = \pm 50$
    ③ [최종 결과] $\sigma_{1} = 50, \sigma_{2} = -50$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 균일한 기계적 성질과 균일한 단면적을 가진 길이 1m인 봉에 일정한 인장 하중을 주었을 때 길이가 1.001m가 되었다. 이 때 이 봉의 변형률은 얼마인가?

  1. 0.05
  2. 0.01
  3. 0.005
  4. 0.001
(정답률: 64%)
  • 변형률은 원래 길이에 대한 길이 변화량의 비율로 계산합니다.
    ① [기본 공식] $\epsilon = \frac{\Delta L}{L}$
    ② [숫자 대입] $\epsilon = \frac{1.001 - 1}{1}$
    ③ [최종 결과] $\epsilon = 0.001$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 그림과 같은 외팔보에서 고정단 B의 수직방향 반력은 몇 kN인가?

  1. 0.5
  2. 1
  3. 1.5
  4. 2
(정답률: 52%)
  • 외팔보의 고정단 반력은 보에 작용하는 모든 외력의 합과 평형을 이루어야 합니다. 분포하중을 집중하중으로 변환하여 계산합니다.
    ① [기본 공식] $R_{B} = \omega \times L$
    ② [숫자 대입] $R_{B} = 1 \times 1$
    ③ [최종 결과] $R_{B} = 1$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

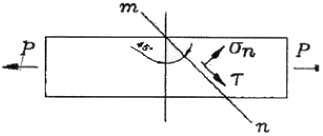

31. 어느 단면에 인장하중 P가 작용할 때 가로단면과 45°의 각을 이루는 경사면에 생기는 수직응력(σn)과 전단응력(τ)과의 관계는?

  1. σn=2τ
  2. 2σn=τ
  3. σn=τ
  4. σn=4τ
(정답률: 15%)
  • 인장하중이 작용할 때 경사면의 수직응력 $\sigma_{n}$과 전단응력 $\tau$는 각도 $\theta$에 대해 $\sigma_{n} = \sigma \cos^{2} \theta$, $\tau = \frac{\sigma}{2} \sin 2\theta$의 관계를 가집니다. $\theta = 45^{\circ}$일 때 $\cos^{2} 45^{\circ} = \frac{1}{2}$이고 $\frac{1}{2} \sin 90^{\circ} = \frac{1}{2}$이므로 두 값은 같습니다.
    $$ \sigma_{n} = \tau $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 해당되는 물리량의 단위로서 틀린 것은?

  1. 탄성계수:N/m2
  2. 변형률:mm
  3. 단위 길이당 분포 하중:N/m
  4. 변위:m
(정답률: 69%)
  • 변형률은 원래 길이에 대한 길이 변화량의 비를 나타내는 무차원 수치이므로 단위가 없습니다.

    오답 노트
    변형률:mm $\rightarrow$ 단위 없음(무차원)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림과 같은 평면도형의 X-X축에 대한 단면 2차 모멘트는 약 몇 cm4인가?

  1. 2673
  2. 2963
  3. 4293
  4. 9333
(정답률: 37%)
  • 전체 도형의 단면 2차 모멘트는 큰 직사각형에서 내부의 빈 공간(작은 직사각형)을 빼는 방식으로 계산합니다.
    ① [기본 공식] $I = \frac{B H^{3}}{12} - \frac{b h^{3}}{12}$
    ② [숫자 대입] $I = \frac{14 \times 20^{3}}{12} - \frac{10 \times 18^{3}}{12}$
    ③ [최종 결과] $I = 4293.3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 비례한도 내에서 인장하중을 받는 원형단면의 봉이 있다. 이 봉에 작용하는 하중을 3배로 증가시켰더니 신장량도 3배로 증가하였다. 이 봉에 적용된 탄성에너지는 몇 배로 증가하였는가?

  1. 6
  2. 9
  3. 18
  4. 27
(정답률: 53%)
  • 탄성에너지는 하중의 제곱에 비례하고 신장량에 비례하는 에너지 보존 법칙을 따릅니다.
    ① [기본 공식] $U = \frac{1}{2}PL$
    ② [숫자 대입] $U' = \frac{1}{2}(3P)(3L)$
    ③ [최종 결과] $U' = 9U$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 폭 2cm, 높이 3cm인 직사각형 단면이고, 길이가 100cm인 외팔보가 균일분포 하중 1kN/m을 받을 때 보에 생기는 최대전단응력은 몇 MPa인가?

  1. 2.5
  2. 5
  3. 7.5
  4. 25
(정답률: 28%)
  • 외팔보의 최대 전단력은 고정단에서 발생하며, 직사각형 단면의 최대 전단응력은 평균 전단응력의 1.5배입니다.
    ① [기본 공식] $V = wL, \tau_{max} = \frac{3V}{2A}$
    ② [숫자 대입] $V = 1 \times 1, \tau_{max} = \frac{3 \times 1000}{2 \times 20 \times 30}$
    ③ [최종 결과] $\tau_{max} = 2.5\text{MPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 매분 200회전으로 50kW를 전달하는 중심 원형축의 지름은 약 몇 cm인가? (단, 재료의 인장강도는 340MPa로 하고 비틀림 강도는 인장강도의 70%, 안전율은 5로 한다.)

  1. 5.2
  2. 6.4
  3. 7.8
  4. 9.3
(정답률: 42%)
  • 전달 동력으로부터 토크를 구하고, 허용 전단응력을 적용하여 축의 지름을 결정합니다.
    ① [기본 공식] $T = \frac{60P}{2\pi N}, d = \sqrt[3]{\frac{16T}{\pi \tau}}$
    ② [숫자 대입] $T = \frac{60 \times 50 \times 10^{3}}{2\pi \times 200}, d = \sqrt[3]{\frac{16 \times 2387.3}{\pi \times \frac{340 \times 0.7}{5}}}$
    ③ [최종 결과] $d = 6.4\text{cm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 지름 6cm, 길이 1.2m인 봉이 인장하중 300kN을 받고 있다. 봉에 발생하는 변형률과 변형량을 구하면 각각 얼마인가? (단, 봉의 탄성계수는 E=210GPa이다.)

  1. 0.00505, 0.606mm
  2. 0.606, 0.0000505mm
  3. 0.0606, 0.00505mm
  4. 0.000505, 0.606mm
(정답률: 64%)
  • 하중과 단면적을 통해 응력을 구하고, 이를 탄성계수로 나누어 변형률을 구한 뒤 길이를 곱해 변형량을 산출합니다.
    ① [기본 공식] $\epsilon = \frac{P}{AE}, \delta = \epsilon L$
    ② [숫자 대입] $\epsilon = \frac{300 \times 10^{3}}{ \frac{\pi}{4} \times 60^{2} \times 210 \times 10^{3}}, \delta = \epsilon \times 1200$
    ③ [최종 결과] $\epsilon = 0.000505, \delta = 0.606\text{mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 균일 단면적 A를 갖는 무게 W, 길이 L인 봉을 수직으로 매달았을 때 자중에 의해 늘어나는 양을 나타내는 식은? (단, E는 재료의 탄성계수이다.)

(정답률: 43%)
  • 봉의 자중에 의한 신장량은 하중이 길이 방향으로 균일하게 분포되어 평균적으로 전체 무게의 절반인 $W/2$가 작용하는 것과 같습니다.
    ① [기본 공식] $\delta = \frac{WL}{2AE}$
    ② [숫자 대입] $\delta = \frac{WL}{2AE}$
    ③ [최종 결과] $\delta = \frac{WL}{2AE}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 폭 15cm, 높이 30cm의 직사각형 단면이고 길이가 4m인 일단고정 타단자유의 나무 기둥이 축 방향으로 압축력을 받고 있을 때 임계하중은 몇 kN인가? (단, 탄성계수는 10GPa이고, 오일러 공식을 적용한다.)

  1. 130.1
  2. 520.5
  3. 1040.9
  4. 2081.9
(정답률: 0%)
  • 일단고정 타단자유 기둥의 임계하중은 오일러 공식을 사용하며, 단면 이차 모멘트 $I$는 직사각형 단면 공식을 적용합니다.
    ① [기본 공식] $P_{cr} = \frac{\pi^{2} E I}{4 L^{2}}$
    ② [숫자 대입] $P_{cr} = \frac{\pi^{2} \times (10 \times 10^{9}) \times (\frac{0.15 \times 0.3^{3}}{12})}{4 \times 4^{2}}$
    ③ [최종 결과] $P_{cr} = 130.1 \text{ kN}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 단면적 8cm2인 연강봉을 수직으로 매달고 20℃에서 -10℃로 냉각하였을 때 원래 길이를 유지하려면 봉의 끝부분에 몇 kN의 추를 달면 되는가? (단, 선팽창계수는 11×10-6/℃, 탄성계수는 200GPa이다.)

  1. 26.4
  2. 264
  3. 52.8
  4. 528
(정답률: 48%)
  • 온도 하강으로 인한 수축량을 탄성 변형으로 상쇄시키기 위해 필요한 하중을 계산합니다.
    ① [기본 공식] $P = E \times A \times \alpha \times \Delta T$
    ② [숫자 대입] $P = (200 \times 10^{9}) \times (8 \times 10^{-4}) \times (11 \times 10^{-6}) \times (20 - (-10))$
    ③ [최종 결과] $P = 52.8 \text{ kN}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계설계 및 기계재료

41. 강을 표준상태로 하기 위하여 가공조직의 균일화, 결정립의 미세화, 기계적 성질의 향상을 목적으로 스테나이트가 되는 온도까지 가열하여 공냉 시키는 열처리 방법은?

  1. 뜨임
  2. 담금질
  3. 오스템퍼
  4. 노멀라이징
(정답률: 46%)
  • 노멀라이징(정준화)은 강을 오스테나이트 구역까지 가열한 후 공기 중에서 냉각시켜 결정립을 미세화하고 조직을 균일하게 만들어 기계적 성질을 향상시키는 열처리 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. Ni-Fe계 실용합금이 아닌 것은?

  1. 엘린바
  2. 인바
  3. 미하나이트
  4. 플라티나이트
(정답률: 39%)
  • Ni-Fe계 합금은 온도 변화에 따른 팽창률이 매우 낮은 특성을 가지며, 대표적으로 인바, 엘린바, 플라티나이트가 이에 해당합니다.

    오답 노트
    미하나이트: 구상흑연주철의 일종으로 Ni-Fe계 합금이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 알루미늄 주조 합금으로 내열용으로 사용되는 합금이 아닌 것은?

  1. Y합금
  2. 토엑스
  3. 코비탈륨
  4. 실루민
(정답률: 38%)
  • 실루민은 알루미늄-실리콘(Al-Si) 합금으로 주조성이 뛰어나 일반 주조용으로 널리 쓰이지만, 내열용 합금으로는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 입방체의 각 모서리에 한 개씩의 원자와 입방체의 주심에 한 개의 원자가 존재하는 매우 간단한 결정격자로써 Cr, Mo 등이 속하는 결정격자는?

  1. 면심입방격자
  2. 체심입방격자
  3. 조밀육방격자
  4. 자기입방격자
(정답률: 79%)
  • 입방체의 8개 꼭짓점과 중심(주심)에 원자가 위치하는 구조를 체심입방격자(BCC)라고 하며, Cr, Mo 등이 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 강의 표면을 고온산화에 견디기 위한 시멘테이션법은?

  1. 보오론라이징
  2. 칼로나이징
  3. 실리콘나이징
  4. 나이트라이징
(정답률: 59%)
  • 강의 표면에 실리콘(Si)을 확산시켜 내열성과 내산화성을 높이는 표면 경화법을 실리콘나이징이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. α-Fe, γ-Fe과 같은 상(相)이 온도 그 밖의 외적조건에 의해 결정격자형이 변하는 것을 무엇이라 하는가?

  1. 열변태
  2. 자기변태
  3. 동소변태
  4. 무확산변태
(정답률: 56%)
  • 온도나 압력과 같은 외적 조건의 변화에 따라 동일한 성분임에도 불구하고 결정 격자 구조가 변하는 현상을 동소변태라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 18-8 스테인레스강(stainless steel)에서 용접 취약성을 일으키는 가장 큰 원인은?

  1. 입계탄화물의 석출
  2. 자경성 발생
  3. 뜨임 매짐성
  4. 균열의 발생
(정답률: 34%)
  • 18-8 스테인리스강을 고온으로 가열하면 크롬 탄화물이 결정립계에 석출되어 주변의 크롬 농도가 낮아지는 예민화 현상이 발생하며, 이로 인해 부식 저항성이 떨어지고 용접 취약성이 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 7-3활동에 Sn을 1% 첨가한 것으로 전연성이 좋아 관 또는 판을 만들어 증발기와 열교환기 등에 사용되는 주석 황동은?

  1. 에드미럴티 황동
  2. 네이벌 황동
  3. 알루미늄 황동
  4. 망간 황동
(정답률: 65%)
  • 7-3 황동(Cu-Zn)에 주석(Sn)을 약 1% 첨가하여 내식성과 전연성을 높인 합금을 에드미럴티 황동이라고 하며, 주로 해수용 관이나 열교환기 제작에 사용됩니다.

    오답 노트
    네이벌 황동: 주석 함량이 더 높아 내식성이 매우 강한 해군용 황동
    알루미늄 황동: 알루미늄을 첨가하여 내식성을 높인 황동
    망간 황동: 망간을 첨가하여 강도를 높인 황동
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 아래 그림에서 Austenite강을 재결정 온도이하 Ms점 이상의 온도범위에서 소성가공을 한 후 소입(quenching)하는 열처리는?

  1. Austempering
  2. Ausforming
  3. Marquenching
  4. Time quenching
(정답률: 41%)
  • 오스테나이트(Austenite) 상태에서 재결정 온도 이하 및 $M_s$점 이상의 온도 범위에서 소성 가공을 하여 전위 밀도를 높인 후 급냉(quenching)시키는 열처리 방법을 Ausforming이라고 합니다. 이는 강도와 인성을 동시에 향상시키는 기법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 친화력이 큰 성분 금속이 화학적으로 결합하여, 다른 성질을 가지는 독립된 화합물을 만드는 것은?

  1. 금속간 화합물
  2. 고용체
  3. 공정 합금
  4. 동소 변태
(정답률: 75%)
  • 친화력이 큰 두 금속 성분이 화학적으로 결합하여, 원래의 성분들과는 전혀 다른 물리적·화학적 성질을 갖는 독립된 화합물을 형성하는 것을 금속간 화합물이라고 합니다.

    오답 노트
    고용체: 원자가 격자 내에 녹아들어 있는 상태
    공정 합금: 액체 상태에서 두 개의 고체상으로 동시에 정출되는 합금
    동소 변태: 동일 성분이 온도나 압력에 따라 결정 구조가 변하는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 그림과 같은 맞대기 용접 이음에서, 인장하중 W(N), 강판의 두께 h(mm)라 할 때 용접길이 ℓ(mm)를 구하는 식으로 가장 옳은 것은? (단, 상하의 용접부 목두께가 각각 t1(mm), t2(mm)이고, 용접부에서 발생하는 인장응력 σt(N/m2)이다.)

(정답률: 18%)
  • 인장하중을 받는 용접부의 응력은 하중을 유효 단면적으로 나눈 값입니다. 여기서 유효 단면적은 용접 길이 $\ell$과 상하 목두께의 합 $(t_1 + t_2)$의 곱으로 계산됩니다.
    ① [기본 공식] $\sigma_t = \frac{W}{\ell(t_1 + t_2)}$
    ② [식 변형] $\ell = \frac{W}{(t_1 + t_2)\sigma_t}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 볼 베어링에서 수명에 대한 설명 중 맞는 것은?

  1. 볼베어링에 작용하는 하중의 3승에 비례한다.
  2. 베어링에 작용하는 하중의 3승에 반비례한다.
  3. 베어링에 작용하는 하중의 10/3승에 비례한다.
  4. 베어링에 작용하는 하중의 10/3승에 반비례한다.
(정답률: 53%)
  • 볼 베어링의 정격 수명은 베어링에 가해지는 하중의 3승에 반비례하는 특성을 가집니다. 즉, 하중이 증가할수록 베어링의 수명은 급격하게 감소합니다.

    오답 노트
    하중의 3승에 비례한다: 하중이 커지면 수명은 줄어들므로 반비례 관계임
    하중의 10/3승 관련 보기: 10/3승은 롤러 베어링의 수명 계산 시 적용되는 지수임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 묻힘 키(sunk key)에서 키의 폭 10mm, 키의 유효 길이 54mm, 키의 높이 8mm, 축의 지름 45mm일 때 최대 전달 토크는 약 몇 Nㆍm인가? (단, 허용전단응력 35N/mm2)이다.)

  1. 425
  2. 643
  3. 846
  4. 1024
(정답률: 35%)
  • 키의 최대 전달 토크는 키의 전단 응력과 전단 면적, 그리고 축 반지름의 곱으로 계산합니다.
    ① [기본 공식] $T = \tau \times (b \times l) \times \frac{D}{2}$
    ② [숫자 대입] $T = 35 \times (10 \times 54) \times \frac{45}{2}$
    ③ [최종 결과] $T = 425250\text{ N\cdot mm} \approx 425\text{ N\cdot m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 굽힘모멘트만을 받는 중공축(中空軸)의 허용 굽힘응력 σb, 중공축의 바깥지름 D, 여기에 작용하는 굽힘모멘트 M일 때, 중공축의 안지름 d를 구하는 식으로 옳은 것은?

(정답률: 54%)
  • 중공축의 굽힘 응력 공식 $\sigma_b = \frac{32M}{\pi(D^4 - d^4)}$를 안지름 $d$에 대해 정리하면 도출됩니다.
    ① [기본 공식] $\sigma_b = \frac{32M}{\pi(D^4 - d^4)}$
    ② [숫자 대입] $d^4 = D^4 - \frac{32M}{\pi\sigma_b}$
    ③ [최종 결과] $d = \sqrt[4]{\frac{D(\pi\sigma_b D^3 - 32M)}{\pi\sigma_b}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 평 벨트 전동에서 유효장력이란 무엇인가?

  1. 벨트 긴장측 장력과 이완측 장력과의 차를 말한다.
  2. 벨트 긴장측 장력과 이완측 장력과의 비를 말한다.
  3. 벨트 긴장측 장력과 이완측 장력을 평균한 값이다.
  4. 벨트 긴장측 장력과 이완측 장력의 합을 말한다.
(정답률: 61%)
  • 평 벨트 전동에서 유효장력은 실제로 동력을 전달하는 데 기여하는 장력을 의미하며, 이는 벨트의 긴장측 장력과 이완측 장력의 차이로 정의됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 리드각이 α, 마찰계수 μ(=tanρ)인 나사의 자립조건으로 옳은 것은? (단, ρ는 마찰각이다.)

  1. 2α＜ρ
  2. α＜ρ
  3. α＜2ρ
  4. α＞ρ
(정답률: 56%)
  • 나사가 스스로 풀리지 않고 고정되어 있는 상태를 자립 조건이라고 합니다. 나사의 리드각 $\alpha$가 마찰각 $\rho$보다 작을 때, 마찰력이 리드각에 의한 밀어내는 힘보다 커서 자립 상태가 유지됩니다.
    핵심 조건: $\alpha < \rho$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 이끝원 지름이 104mm, 잇수는 50인 표준 스퍼기어의 모듈은 얼마인가?

  1. 5
  2. 4
  3. 3
  4. 2
(정답률: 53%)
  • 표준 스퍼기어의 이끝원 지름은 피치원 지름에 모듈의 2배를 더한 값입니다.
    ① [기본 공식]
    $$d_a = m(z + 2)$$
    ② [숫자 대입]
    $$104 = m(50 + 2)$$
    ③ [최종 결과]
    $$m = 2$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 자동하중 브레이크가 아닌 것은?

  1. 윔 브레이크
  2. 나사 브레이크
  3. 원통 브레이크
  4. 캠 브레이크
(정답률: 43%)
  • 자동하중 브레이크는 제동 시 스스로 제동력이 증가하는 구조를 가집니다. 윔, 나사, 캠 브레이크는 이에 해당하지만, 원통 브레이크는 일반적인 마찰 브레이크의 일종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 인장응력을 구하는 식으로 맞는 것은? (단, σ는 인장응력, A는 단면적, P는 인장하중이다.)

  2. σ=P×A
(정답률: 67%)
  • 인장응력은 재료의 단위 면적당 작용하는 하중을 의미하며, 하중을 단면적으로 나누어 계산합니다.
    $$\sigma = \frac{P}{A}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 공기 스프링에 대한 설명으로 거리가 먼 것은?

  1. 공기량에 따라 스프링 계수의 크기를 조절할 수 있다.
  2. 감쇠특성이 크므로 작은 진동을 흡수할 수 있다.
  3. 측면방향으로의 강성도 좋은 편이다.
  4. 구조가 복잡하고 제작비가 비싸다.
(정답률: 59%)
  • 공기 스프링은 공기의 압축성을 이용하므로 감쇠 특성이 좋고 공기량으로 강성 조절이 가능하지만, 구조적으로 측면 방향의 강성은 매우 취약한 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 유압기기 및 건설기계일반

61. 다음 중 연속가동시간이 가장 긴 유압기기는?

  1. 유압 필터
  2. 유압 밸브
  3. 유압 펌프
  4. 유압 실린더
(정답률: 43%)
  • 유압 펌프는 유압 시스템의 동력원으로서 시스템이 작동하는 내내 지속적으로 유체를 공급해야 하므로, 간헐적으로 작동하는 실린더나 밸브 등에 비해 연속가동시간이 가장 깁니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 체크밸브, 릴리프 밸브 등에서 압력이 상승하고 밸브가 열리기 시작하여 어느 일정한 흐름의 양이 인정되는 압력은?

  1. 리시드 압력
  2. 오리피스 압력
  3. 크래킹 압력
  4. 오버라이드 압력
(정답률: 56%)
  • 밸브의 시트가 처음으로 떨어져 유체가 흐르기 시작하는 시점의 압력을 크래킹 압력이라고 합니다.

    오답 노트
    오리피스 압력: 좁은 통로를 지날 때 발생하는 압력 강하와 관련됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 축압기(accumlator)의 주 용도는?

  1. 작동후의 폐유를 재생시키는 장치
  2. 유압유를 저장하여 유압펌프에 계속 공급
  3. 유체의 누설 또는 외부로부터의 이물질 침입 방지
  4. 유압 에너지의 축척 및 유압회로에서의 맥동, 서지압력의 흡수
(정답률: 55%)
  • 축압기는 유압 에너지를 일시적으로 저장했다가 필요할 때 방출하며, 회로 내에서 발생하는 급격한 압력 변화(맥동)나 충격 압력(서지 압력)을 흡수하여 시스템을 안정시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 점도지수(VI)가 0인 파라핀계 펜실바니아 원유의 100°F에서의 점도가 SUS 점도로 170초, 점도지수가 100인 나프텐계 걸프코스트 원유의 100°F에서 SUS점도로 120초이었다. 시료유의 100°F에서의 점도가 SUS점도로 110초일 때 시료유의 점도지수는 얼마인가?

  1. 011
  2. 120
  3. 130
  4. 140
(정답률: 28%)
  • 점도지수(VI)는 온도 변화에 따른 점도 변화 정도를 나타내는 지표로, 기준유의 점도 변화와 비교하여 계산합니다.
    ① [기본 공식]
    $VI = 100 \times \frac{V_{base100} - V_{sample100}}{V_{base0} - V_{base100}}$
    ② [숫자 대입]
    $VI = 100 \times \frac{170 - 110}{170 - 120}$
    ③ [최종 결과]
    $VI = 120$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 그림과 같은 밸브의 명칭은?

  1. 2포트 3위치 전환밸브
  2. 6포트 2위치 전환밸브
  3. 3포트 2위치 전환밸브
  4. 2포트 6위치 전환밸브
(정답률: 42%)
  • 제시된 회로도 를 분석하면, 밸브의 연결구(포트) 수는 3개이며, 내부 스풀의 위치(위치)는 2가지 상태로 전환되는 구조입니다. 따라서 3포트 2위치 전환밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 차량용 파워스티어링에 사용하는 유압장치 베인펌프에서 베인이 동작하지 않고, 유압유의 점도가 높을 때 발생하는 고장의 증상으로 옳은 것은?

  1. 기름의 누설이 증대된다.
  2. 핸들의 복귀가 한 쪽만 나쁘다.
  3. 진동이 발생하여 멈추지 않는다.
  4. 핸들의 좌우가 모두 무거워진다.
(정답률: 62%)
  • 베인펌프에서 베인이 정상적으로 동작하지 않거나 유압유의 점도가 너무 높으면 펌프의 토출량이 부족해져 조향 보조력이 약해지므로, 결과적으로 핸들의 좌우 조작이 모두 무거워지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 유압시스템의 압력을 일정하게 유지하고자 할 때 가장 적합한 밸브는?

  1. 압력 스위치
  2. 압력제어 밸브
  3. 방향제어 밸브
  4. 유량제어 밸브
(정답률: 40%)
  • 압력제어 밸브는 시스템 내의 압력을 설정값으로 유지하거나 제한하여 회로의 안전과 정밀한 압력 제어를 수행하는 밸브입니다.

    오답 노트
    압력 스위치: 압력 감지 및 신호 전달 장치
    방향제어 밸브: 유체의 흐름 방향 변경
    유량제어 밸브: 유체의 흐름 양 조절
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 원관 속 유체흐름에서의 전단응력에 관한 설명으로 옳은 것은?

  1. 어느 단면에서나 일정하다.
  2. 벽면에서 최대이고, 벽면이고 멀어질수록 작아진다.
  3. 벽에서는 0이고, 주심으로 갈수록 직선적으로 변한다.
  4. 중심에서 최대이고, 반지름에 따라 직선적으로 변한다.
(정답률: 50%)
  • 원관 내 유체 흐름에서 전단응력은 관 중심에서 $0$이며, 관 벽면으로 갈수록 선형적으로 증가하여 벽면에서 최대가 됩니다.

    오답 노트
    어느 단면에서나 일정하다: 중심과 벽면의 값이 다름
    벽에서는 0이다: 벽면에서 최대임
    중심에서 최대이다: 중심에서는 0임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 토출압력 6.86MPa인 22.065kW의 전동기로 전효율 85%의 유압펌프를 구동할 때 펌프의 송출량은 약 몇 cm3/s인가?

  1. 2732
  2. 2964
  3. 3121
  4. 3262
(정답률: 16%)
  • 펌프의 송출량은 전동기 출력과 전효율, 토출압력의 관계를 이용하여 계산합니다.
    ① [기본 공식] $Q = \frac{P \times \eta}{p}$
    ② [숫자 대입] $Q = \frac{22065 \times 0.85}{6.86 \times 10^{6}}$
    ③ [최종 결과] $Q = 2732 \text{ cm}^{3}/s$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 밸브의 출구압력을 조정하고자 할 때 필요한 밸브?

  1. 감압 밸브
  2. 3위치 4방향 밸브
  3. 체크 밸브
  4. 카운터 밸런스 밸브
(정답률: 33%)
  • 감압 밸브는 입력되는 압력과 상관없이 출구의 압력을 설정된 일정 압력 이하로 유지시켜주는 역할을 합니다.

    오답 노트
    체크 밸브: 한 방향으로만 유체를 흐르게 함
    카운터 밸런스 밸브: 부하로 인한 급강하 방지 및 배압 유지
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 불도저에서 삽날의 용량을 2.56m3, 토량환산계수를 1, 작업효율을 0.75, 사이클 타임을 3.05분으로 할 때 시간당 작업량은 약 몇 m3/h인가?

  1. 38
  2. 50
  3. 115
  4. 151
(정답률: 20%)
  • 시간당 작업량은 삽날 용량, 토량환산계수, 작업효율을 곱한 뒤, 한 시간(60분)을 사이클 타임으로 나눈 값에 곱하여 산출합니다.
    ① [기본 공식] $Q = \frac{60 \times q \times f \times E}{Cm}$ (작업량 = 60분 $\times$ 용량 $\times$ 환산계수 $\times$ 효율 $\div$ 사이클타임)
    ② [숫자 대입] $Q = \frac{60 \times 2.56 \times 1 \times 0.75}{3.05}$
    ③ [최종 결과] $Q = 37.7$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 불도저에서 트랙이 벗겨지는 원인으로 거리가 먼 것은?

  1. 트랙의 유격이 너무 작을 때
  2. 트랙의 정렬이 불량할 때
  3. 고속 주행 중 급선회를 할 때
  4. 리코일 스프링의 장력이 부족할 때
(정답률: 39%)
  • 트랙이 벗겨지는 원인은 주로 트랙의 정렬 불량, 고속 주행 중 급선회, 리코일 스프링의 장력 부족 등 트랙이 헐거워지거나 정렬이 틀어질 때 발생합니다. 트랙의 유격이 너무 작으면 오히려 팽팽해져 벗겨질 가능성이 낮아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 불도저와 같게 그 규격을 표시하는 건설기계는?

  1. 스크레이퍼
  2. 굴삭기
  3. 모터 그레이더
  4. 공기 압축기
(정답률: 31%)
  • 불도저와 굴삭기는 모두 건설기계의 규격 표시 방법이 동일한 장비군에 속합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 건설기계 유압펌프의 종류에 속하지 않는 것은?

  1. 기어 펌프
  2. 베인 펌프
  3. 플런저 펌프
  4. 펠톤 펌프
(정답률: 48%)
  • 건설기계의 유압펌프는 기어 펌프, 베인 펌프, 플런저 펌프 등이 사용됩니다. 반면 펠톤 펌프는 수력 발전 등에 사용되는 수차의 일종으로 유압펌프의 종류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 중 스크레이퍼의 용도로 보기에 거리가 먼 것은?

  1. 토사의 적재
  2. 토사의 절토
  3. 토사의 분류
  4. 토사의 운반
(정답률: 58%)
  • 스크레이퍼는 토공사에서 절토, 적재, 운반, 성토 작업을 한 대의 장비로 수행하는 효율적인 장비이며, 토사를 성질별로 나누는 분류 작업에는 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 로더에서 클러치 컷오프 밸브의 기능에 관한 설명으로 틀린 것은?

  1. 변속기가 변속 범위에 있을 경우 브레이크 작동시 순간적으로 변속 클러치가 풀리도록 한다.
  2. 평지 작업에서는 레버를 하향시켜 변속 클러치를 풀리도록 하여 제동을 용이하게 한다.
  3. 경사지에서 작업할 때 레버를 하향시켜서 변속 클러치를 떨어지게 하여 로더의 미끄러짐을 방지한다.
  4. 밸브 위치를 변환할 때에는 브레이크를 풀고 조작한다.
(정답률: 35%)
  • 클러치 컷오프 밸브는 제동 시 변속 클러치를 순간적으로 해제하여 제동 효율을 높이는 장치입니다. 경사지에서 단순히 클러치를 떨어뜨리는 것만으로는 미끄러짐을 방지할 수 없으며, 적절한 제동 장치 조작이 병행되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 휠(wheel)형 굴삭기와 비교한 크롤러형 굴삭기의 장점이 아닌 것은?

  1. 견인력이 크다.
  2. 포장도로 운행에 적합하다.
  3. 안정성이 휠형보다 크다.
  4. 협소한 장소에서도 작업이 가능하다.
(정답률: 32%)
  • 크롤러형 굴삭기는 무한궤도를 사용하여 견인력과 안정성이 뛰어나고 험지나 협소한 장소 작업에 유리하지만, 포장도로 운행 시 도로를 파손시키므로 적합하지 않습니다.

    오답 노트
    포장도로 운행에 적합하다: 휠형 굴삭기의 특징임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 지게차의 작업 용도에 따른 분류에서 지게차의 방향을 바꾸지 않고도 벡레스트와 포크를 좌우로 움직여 차량 중심에서 벗어난 파레트의 화물을 용이하게 적재, 적하할 수 있는 형식은?

  1. 힌지드 포크 마스트 형
  2. 클램프 마스트 형
  3. 프램 리프트 마스트 형
  4. 사이트 시프트 마스트 형
(정답률: 40%)
  • 사이트 시프트 마스트 형은 차량의 방향을 바꾸지 않고도 벡레스트와 포크를 좌우로 이동시킬 수 있어, 중심에서 벗어난 화물을 효율적으로 적재 및 적하할 수 있는 형식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 전압식 롤러(roller) 중 함수량이 적은 토사를 얕은 두께로 다질 때, 특히 아스팔트 포장의 초기전압에 적합한 것은?

  1. 머캐덤(macadam) 롤러
  2. 탠덤(tandem) 롤러
  3. 탬핑(tamping) 롤러
  4. 타이어(tire) 롤러
(정답률: 34%)
  • 머캐덤 롤러는 2축 3륜 구조로 되어 있어 쇄석기층, 노상, 노반 및 아스팔트 포장의 초기 다짐 작업에 가장 적합한 장비입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 건설기계관리법에서 규정하는 “건설기계정비업”의 범위에 해당하는 것은?

  1. 배터리ㆍ전구의 교환
  2. 오일의 보충
  3. 기계 부분품을 가공제작ㆍ교체
  4. 타이어의 점검 정비 및 트랙의 장력 조정
(정답률: 58%)
  • 건설기계정비업은 단순 소모품 교환이나 점검을 넘어, 기계 부분품을 가공, 제작 또는 교체하는 전문적인 정비 범위를 포함합니다.

    오답 노트
    배터리·전구 교환, 오일 보충, 타이어 점검 및 트랙 장력 조정: 단순 정비 또는 경정비 범위에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
