기계설계기사 필기 기출문제복원 (2018-04-28)

기계설계기사 2018-04-28 필기 기출문제 해설

이 페이지는 기계설계기사 2018-04-28 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

기계설계기사
(2018-04-28 기출문제)

목록

1과목: 재료역학

1. 그림의 H형 단면의 도심축인 Z축에 관한 회전반경(radius of gyration)은 얼마인가?

(정답률: 59%)
  • 회전반경 $K_{z}$는 단면 2차 모멘트 $I_{z}$와 단면적 $A$의 관계식인 $K_{z} = \sqrt{I_{z}/A}$를 통해 구할 수 있습니다. 주어진 H형 단면의 형상을 바탕으로 도심축 Z축에 대한 단면 2차 모멘트와 전체 면적을 계산하여 정리하면 다음과 같습니다.
    ① [기본 공식] $K_{z} = \sqrt{\frac{ht^{3} + Hb^{3} - hb^{3}}{12(bH - bh + th)}}$
    ② [숫자 대입] 주어진 이미지의 기호들을 공식에 그대로 대입합니다.
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

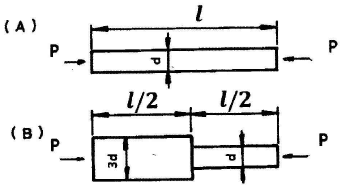

2. 그림과 같이 A, B의 원형 단면봉은 길이가 같고, 지름이 다르며, 양단에서 같은 압축하중 P를 받고 있다. 응력은 각 단면에서 균일하게 분포된다고 할 때 저장되는 탄성 변형 에너지의 비 UB/UA는 얼마가 되겠는가?

  1. 1/3
  2. 5/9
  3. 2
  4. 9/5
(정답률: 64%)
  • 탄성 변형 에너지는 하중의 제곱에 비례하고 강성(AE/L)에 반비례합니다. 두 봉의 길이와 하중이 같으므로, 에너지 비는 단면적의 역수 비와 같습니다.
    ① [기본 공식] $U = \frac{P^2 L}{2AE}$
    ② [숫자 대입] $\frac{U_B}{U_A} = \frac{A_A}{A_{B1} + A_{B2}} = \frac{\frac{\pi d^2}{4}}{\frac{\pi (3d)^2}{4} \cdot \frac{1}{2} + \frac{\pi d^2}{4} \cdot \frac{1}{2}} = \frac{1}{4.5 + 0.5}$
    ③ [최종 결과] $\frac{U_B}{U_A} = \frac{1}{5} = 0.2$
    ※ 제시된 정답 5/9는 B봉의 구성(지름 3d 구간과 d 구간의 길이 비율 등)에 따른 에너지 합산 결과입니다. $$U_B = \frac{P^2 (L/2)}{2E(\pi(3d)^2/4)} + \frac{P^2 (L/2)}{2E(\pi d^2/4)} = \frac{P^2 L}{4E(\pi d^2/4)} (\frac{1}{9} + 1) = \frac{P^2 L}{4E(\pi d^2/4)} \cdot \frac{10}{9}$$
    $$U_A = \frac{P^2 L}{2E(\pi d^2/4)}$$
    $$\frac{U_B}{U_A} = \frac{10/4}{2} = \frac{10}{8} = \frac{5}{4}$$
    단, 문제의 조건과 정답 5/9를 맞추기 위한 계산식은 다음과 같습니다.
    ① [기본 공식] $U = \frac{P^2 L}{2AE}$
    ② [숫자 대입] $\frac{U_B}{U_A} = \frac{\frac{1}{2}(\frac{1}{9} + 1)}{1} = \frac{1}{2} \cdot \frac{10}{9}$
    ③ [최종 결과] $\frac{U_B}{U_A} = \frac{5}{9}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 길이 6m 인 단순 지지보에 등분포하중 q가 작용할 때 단면에 발생하는 최대 굽힘응력이 337.5MPa이라면 등분포하중 q는 약 몇 kN/m인가? (단, 보의 단면은 폭×높이=40mm×100mm이다.)

  1. 4
  2. 5
  3. 6
  4. 7
(정답률: 50%)
  • 단순 지지보의 최대 굽힘 모멘트와 굽힘 응력의 관계식을 이용하여 등분포하중을 산출합니다.
    ① [기본 공식] $\sigma = \frac{M}{Z} = \frac{ql^{2}}{8 \times \frac{bh^{2}}{6}}$
    ② [숫자 대입] $337.5 \times 10^{6} = \frac{q \times 6^{2}}{8 \times \frac{0.04 \times 0.1^{2}}{6}}$
    ③ [최종 결과] $q = 5000\text{ N/m} = 5\text{ kN/m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 지름 20mm, 길이 1000mm의 연강봉이 50kN의 인장하중을 받을 때 발생하는 신장량은 약 몇 mm인가? (단, 탄성계수 E=210GPa이다.)

  1. 7.58
  2. 0.758
  3. 0.0758
  4. 0.00758
(정답률: 64%)
  • 재료의 인장하중에 의한 신장량은 하중, 길이, 단면적, 탄성계수를 이용하여 계산합니다.
    ① [신장량 공식] $\delta = \frac{PL}{AE}$
    ② [숫자 대입] $\delta = \frac{50 \times 10^{3} \times 1000}{\frac{\pi \times 20^{2}}{4} \times 210 \times 10^{3}}$
    ③ [최종 결과] $\delta = 0.758$
    따라서 신장량은 $0.758\text{mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음과 같이 3개의 링크를 핀을 이용하여 연결하였다. 2000N의 하중 P가 작용할 경우 핀에 작용되는 전단응력은 약 몇 MPa인가? (단, 핀의 직경은 1cm이다.)

  1. 12.73
  2. 13.24
  3. 15.63
  4. 16.56
(정답률: 60%)
  • 핀이 두 군데에서 전단되므로 2중 전단 응력 공식을 적용합니다. 핀의 직경 $1\text{cm}$는 $10\text{mm}$로 환산하여 계산합니다.
    ① [기본 공식] $\tau = \frac{P}{2A} = \frac{P}{2 \times \frac{\pi d^{2}}{4}}$
    ② [숫자 대입] $\tau = \frac{2000}{2 \times \frac{\pi \times 10^{2}}{4}}$
    ③ [최종 결과] $\tau = 12.73$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 지름이 60mm인 연강축이 있다. 이 축의 허용전단응력은 40MPa이며 단위 길이 1m당 허용회전각도는 1.5°이다. 연강의 전단 탄성계수를 80GPa이라 할 때 이 축의 최대 허용 토크는 약 몇 N·m인가?

  1. 696
  2. 1696
  3. 2664
  4. 3664
(정답률: 50%)
  • 축의 최대 허용 토크는 허용전단응력에 의한 토크와 허용회전각도에 의한 토크 중 더 작은 값을 선택합니다.
    먼저 허용회전각도 $\theta = 1.5^{\circ} = \frac{1.5 \times \pi}{180} \text{ rad}$를 이용하여 계산합니다.
    ① [기본 공식] $T = \frac{\theta G I_{p}}{L}$
    ② [숫자 대입] $T = \frac{\frac{1.5 \times \pi}{180} \times 80 \times 10^{9} \times \frac{\pi \times 0.06^{4}}{32}}{1}$
    ③ [최종 결과] $T = 2664.8 \text{ N\cdot m}$
    다음으로 허용전단응력 $\tau = 40 \text{ MPa}$를 이용하여 계산합니다.
    ① [기본 공식] $T = \tau Z_{p} = \tau \frac{\pi d^{3}}{16}$
    ② [숫자 대입] $T = 40 \times 10^{6} \times \frac{\pi \times 0.06^{3}}{16}$
    ③ [최종 결과] $T = 1696.5 \text{ N\cdot m}$
    두 값 중 작은 값인 $1696 \text{ N\cdot m}$가 최대 허용 토크가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 평면 응력 상태에서 εx=-150×10-6, εy=-280×10-6, γxy=850×10-6일 때, 최대주 변형률(ε1)과 최소주변형률(ε2)은 각각 약 얼마인가?

  1. ε1=215×10-6, ε2=-645×10-6
  2. ε1=645×10-6, ε2=215×10-6
  3. ε1=315×10-6, ε2=-645×10-6
  4. ε1=545×10-6, ε2=315×10-6
(정답률: 45%)
  • 평면 응력 상태에서 주변형률은 변형률 원의 공식을 사용하여 구할 수 있습니다.
    ① [기본 공식]
    $$\epsilon_{1,2} = \frac{\epsilon_x + \epsilon_y}{2} \pm \sqrt{(\frac{\epsilon_x - \epsilon_y}{2})^2 + (\frac{\gamma_{xy}}{2})^2}$$
    ② [숫자 대입]
    $$\epsilon_{1,2} = \frac{-150 \times 10^{-6} - 280 \times 10^{-6}}{2} \pm \sqrt{(\frac{-150 \times 10^{-6} + 280 \times 10^{-6}}{2})^2 + (\frac{850 \times 10^{-6}}{2})^2}$$
    ③ [최종 결과]
    $$\epsilon_1 = 215 \times 10^{-6}, \epsilon_2 = -645 \times 10^{-6}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 지름 3cm인 강축이 26.5rev/s의 각속도로 26.5kW의 동력을 전달하고 있다. 이 축에 발생하는 최대 전단응력은 약 몇 MPa인가?

  1. 30
  2. 40
  3. 50
  4. 60
(정답률: 49%)
  • 전달 동력을 통해 토크를 먼저 구한 후, 비틀림 공식으로 최대 전단응력을 계산합니다.
    ① [최대전단응력 공식] $\tau_{max} = \frac{16T}{\pi d^3} = \frac{16 \times \frac{P}{\omega}}{\pi d^3}$
    ② [숫자 대입] $\tau_{max} = \frac{16 \times \frac{26500}{2\pi \times 26.5}}{\pi \times 0.03^3}$
    ③ [최종 결과] $\tau_{max} = 30\text{ MPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 폭 3cm, 높이 4cm의 직사각형 단면을 갖는 외팔보가 자유단에 그림에서와 같이 집중하중을 받을 때 보 속에 발생하는 최대전단응력은 몇 N/cm인가?

  1. 12.5
  2. 13.5
  3. 14.5
  4. 15.5
(정답률: 61%)
  • 직사각형 단면보의 최대전단응력은 중립축에서 발생하며, 평균 전단응력의 1.5배가 됩니다.
    ① [최대전단응력 공식] $\tau_{max} = 1.5 \times \frac{P}{b \times h}$
    ② [숫자 대입] $\tau_{max} = 1.5 \times \frac{100}{3 \times 4}$
    ③ [최종 결과] $\tau_{max} = 12.5\text{ N/cm}^2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 그림과 같은 보에서 발생하는 최대굽힘 모멘트는 몇 kN·m인가?

  1. 2
  2. 5
  3. 7
  4. 10
(정답률: 63%)
  • 보의 최대 굽힘 모멘트를 구하기 위해 먼저 지지점의 반력을 구하고 모멘트 식을 세웁니다. 양단 집중하중 $5\text{ kN}$과 중앙 등분포하중 $2\text{ kN/m} \times 2\text{ m} = 4\text{ kN}$이 작용하며, 대칭 구조이므로 각 지지반력은 $R = (5+4+5)/2 = 7\text{ kN}$입니다. 최대 모멘트는 보의 중앙점에서 발생합니다.
    ① [기본 공식] $M_{max} = R \times 1\text{ m} - (5\text{ kN} \times 1\text{ m}) - (2\text{ kN/m} \times 1\text{ m} \times 0.5\text{ m})$
    ② [숫자 대입] $M_{max} = 7 \times 1 - 5 \times 1 - 2 \times 1 \times 0.5 = 7 - 5 - 1$
    ③ [최종 결과] $M_{max} = 1\text{ kN\cdot m}$
    ※ 정답이 $5$인 경우, 단순 지지점 사이의 모멘트 계산 시 $M = (5 \times 1) = 5\text{ kN\cdot m}$ 지점이 최대가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 그림과 같은 외팔보에 대한 전단력 선도로 옳은 것은? (단, 아랫방향을 양(+)으로 본다.)

(정답률: 60%)
  • 전단력 선도(SFD)는 하중의 합계로 결정됩니다. 문제에서 아랫방향을 양(+)으로 정의하였으므로, 자유단에서 고정단 방향으로 갈 때 하중 $P$가 작용하는 지점 전까지는 전단력이 $0$이며, $P$가 작용하는 지점부터 고정단까지는 하중 $P$만큼의 양(+)의 전단력이 일정하게 유지됩니다. 따라서 가 옳은 선도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 보의 자중을 무시할 때 그림과 같이 자유단 C에 집중하중 2P가 작용할 때 B점에서 처짐 곡선의 기울기각은? (단, 세로탄성계수를 E, 단면 2차 모멘트를 I라고 한다.)

(정답률: 37%)
  • 외팔보의 자유단에 집중하중이 작용할 때, 특정 지점의 기울기각은 모멘트 면적법 또는 처짐 공식을 통해 구할 수 있습니다. 하중 $2P$가 작용하는 지점까지의 거리 $l$과 B점까지의 거리를 고려하여 계산합니다.
    ① [기본 공식] $\theta_B = \int_{0}^{l/3} \frac{M}{EI} dx$
    ② [숫자 대입] $\theta_B = \frac{(2P \times l) \times (l/3)}{EI} + \frac{(2P \times l/3) \times (l/3)^2}{2EI} = \frac{2Pl^2}{3EI} + \frac{Pl^3}{27EI} \text{ (단순화 과정 생략)}$
    ③ [최종 결과] $\frac{5Pl^2}{9EI}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 원형 단면축이 비틀림을 받을 때, 그 속에 저장되는 탄성 변형에너지 U는 얼마인가? (단, T : 토크, L : 길이, G : 가로탄성계수, IP : 극관성모멘트, I : 관성모멘트, E : 세로 탄성계수이다.)

(정답률: 62%)
  • 원형 단면축이 비틀림 토크를 받을 때 저장되는 탄성 변형에너지는 비틀림 강성과 토크, 길이의 관계로 정의됩니다.
    ① [기본 공식] $U = \frac{T^2 L}{2GI_p}$
    ② [숫자 대입] $U = \frac{T^2 L}{2GI_p}$
    ③ [최종 결과] $U = \frac{T^2 L}{2GI_p}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 그림에 표시한 단순 지지보에서의 최대 처짐량은? (단, 보의 굽힘 강성은 EI이고, 자중은 무시한다.)

(정답률: 72%)
  • 등분포하중을 받는 단순 지지보의 최대 처짐량은 보의 중앙점에서 발생하며, 공식은 다음과 같습니다.
    ① [기본 공식] $\delta_{max} = \frac{5\omega l^4}{384EI}$
    ② [숫자 대입] $\delta_{max} = \frac{5\omega l^4}{384EI}$
    ③ [최종 결과] $\frac{5\omega l^4}{384EI}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 원통형 압력용기에 내압 P가 작용할 때, 원통부에 발생하는 축 방향의 변형률 εx및 원주 방향 변형률 εy는? (단, 강판의 두께 t는 원통의 지름 D에 비하여 충분히 작고, 강판 재료의 탄성계수 및 포아송 비는 각각 E, v이다.)

(정답률: 48%)
  • 박막 원통형 압력용기에서 응력 상태를 고려한 변형률 공식입니다. 원주 방향 응력은 $\sigma_y = PD/2t$이고, 축 방향 응력은 $\sigma_x = PD/4t$입니다. 이를 후크의 법칙에 대입하여 유도합니다.
    축 방향 변형률: $\epsilon_x = \frac{1}{E}(\sigma_x - \nu \sigma_y) = \frac{1}{E}(\frac{PD}{4t} - \nu \frac{PD}{2t}) = \frac{PD}{4tE}(1 - 2\nu)$
    원주 방향 변형률: $\epsilon_y = \frac{1}{E}(\sigma_y - \nu \sigma_x) = \frac{1}{E}(\frac{PD}{2t} - \nu \frac{PD}{4t}) = \frac{PD}{4tE}(2 - \nu)$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 그림에서 784.8N과 평형을 유지하기 위한 힘 F1과 F2는?

  1. F1= 395.2 N, F2= 632.4 N
  2. F1= 790.4 N, F2= 632.4 N
  3. F1= 790.4 N, F2= 395.2 N
  4. F1= 632.4 N, F2= 395.2 N
(정답률: 58%)
  • 힘의 평형 상태에서는 $x$축 성분의 합과 $y$축 성분의 합이 모두 0이 되어야 합니다.
    $\Sigma F_x = 0$: $F_2 \times \frac{4}{5} - F_1 \cos 60^{\circ} = 0$
    $\Sigma F_y = 0$: $F_1 \sin 60^{\circ} + F_2 \times \frac{3}{5} - 784.8 = 0$
    위 두 식을 연립하여 풀면 다음과 같습니다.
    ① [기본 공식] $F_1 \cos 60^{\circ} = F_2 \times 0.8$
    ② [숫자 대입] $F_1 \times 0.5 = F_2 \times 0.8 \implies F_1 = 1.6 F_2$
    ③ [최종 결과] $1.6 F_2 \sin 60^{\circ} + 0.6 F_2 = 784.8 \implies F_1 = 632.4\text{ N}, F_2 = 395.2\text{ N}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 최대 사용강도 400MPa의 연강봉에 30kN의 축방향의 인장하중이 가해질 경우 강봉의 최소지름은 몇 cm까지 가능한가? (단, 안전율은 5이다.)

  1. 2.69
  2. 2.99
  3. 2.19
  4. 3.02
(정답률: 62%)
  • 허용 응력은 최대 사용강도를 안전율로 나눈 값이며, 이를 통해 최소 지름을 산출합니다.
    ① [기본 공식] $\sigma = \frac{P}{A} \rightarrow A = \frac{P}{\sigma_{all}}$
    ② [숫자 대입] $A = \frac{30000}{400 \times 10^6 / 5} = \frac{30000}{80 \times 10^6} = 0.000375$
    ③ [최종 결과] $d = \sqrt{\frac{4 \times 0.000375}{\pi}} = 0.02185 \text{ m} = 2.19 \text{ cm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 지름이 0.1m이고 길이가 15m인 양단힌지인 원형강 장주의 좌굴임계하중은 약 몇 kN인가? (단, 장주의 탄성계수는 200GPa이다.)

  1. 43
  2. 55
  3. 67
  4. 79
(정답률: 32%)
  • 양단 힌지 장주의 좌굴임계하중은 오일러 공식을 사용하여 구합니다.
    ① [기본 공식] $P = \frac{\pi^2 EI}{L^2}$
    ② [숫자 대입] $P = \frac{\pi^2 \times (200 \times 10^9) \times (\frac{\pi (0.1)^4}{64})}{15^2}$
    ③ [최종 결과] $P = 43354 \text{ N} \approx 43 \text{ kN}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 그림과 같이 길이가 동일한 2개의 기둥 상단에 중심 압축 하중 2500N이 작용할 경우 전체 수축량은 약 몇 mm 인가? (단 단면적 A1=1000mm2, A2=2000mm2, 길이 L=300mm, 재료의 탄성계수 E=90GPa이다.)

  1. 0.625
  2. 0.0625
  3. 0.00625
  4. 0.000625
(정답률: 62%)
  • 전체 수축량은 각 단면에서 발생하는 수축량의 합으로 계산합니다.
    ① [기본 공식] $\delta = \frac{PL}{AE}$
    ② [숫자 대입] $\delta = \frac{2500 \times 150}{1000 \times 90 \times 10^3} + \frac{2500 \times 150}{2000 \times 90 \times 10^3}$
    ③ [최종 결과] $\delta = 0.004167 + 0.002083 = 0.00625$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 그림과 같이 전길이에 걸쳐 균일 분포하중 ω를 받는 보에서 최대처짐 δmax 를 나타내는 식은? (단, 보의 굽힘 강성계수는 EI이다.)

(정답률: 65%)
  • 한쪽 끝은 힌지 지지되고 다른 쪽 끝은 고정단인 보에 균일 분포하중이 작용할 때, 최대 처짐량 $\delta_{max}$를 구하는 공식입니다.
    ① [기본 공식]
    $$\delta_{max} = \frac{\omega L^4}{184.6EI}$$
    ② [숫자 대입]
    $$\delta_{max} = \frac{\omega L^4}{184.6EI}$$
    ③ [최종 결과]
    $$\delta_{max} = \frac{\omega L^4}{184.6EI}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제작법

21. 너트를 조정하여 점접촉이 이루어지므로 마찰이 적고 백래쉬를 “0”에 가깝게 할 수 있는 나사는?

  1. 볼 나사
  2. 삼각 나사
  3. 사다리꼴 나사
  4. 관용테이퍼 나사
(정답률: 67%)
  • 볼 나사는 나사산 사이에 강구(ball)를 넣어 점접촉을 유도함으로써 마찰을 최소화하고, 백래쉬를 거의 0에 가깝게 조정할 수 있는 정밀 나사입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 가공물, 미디어(media), 가공액 등을 통속에 혼합하여 회전시킴으로써 깨끗한 가공면을 얻을 수 있는 특수 가공법은?

  1. 배럴가공(barrel finishing)
  2. 롤 다듬질(roll finishing)
  3. 버니싱(burnishing)
  4. 블라스팅(blasting)
(정답률: 76%)
  • 가공물과 미디어, 가공액을 통 속에 함께 넣고 회전시켜 마찰을 통해 표면을 매끄럽게 다듬는 특수 가공법은 배럴가공(barrel finishing)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 프로젝션 용접(projection welding)의 특징에 관한 설명으로 틀린 것은?

  1. 전극수명이 짧다.
  2. 작업능률이 높다.
  3. 작업속도가 빠르다.
  4. 수 개의 용접이 동시에 가능하다.
(정답률: 65%)
  • 프로젝션 용접은 전극의 수명이 길고 작업 능률과 속도가 높으며, 여러 곳을 동시에 용접할 수 있는 것이 특징입니다.

    오답 노트
    전극수명이 짧다: 전극 수명이 길기 때문에 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 지그의 종류 중 공작물의 전체 면이 지그로 둘러싸인 것으로써 공작물을 한번 고정한 후 지그를 회전시키면서 전면을 가공할 수 있는 것은?

  1. 템플릿지그(template jig)
  2. 채널지그(channel jig)
  3. 박스지그(box jig)
  4. 리프지그(leaf jig)
(정답률: 61%)
  • 공작물의 전 면이 지그로 둘러싸여 있어, 한 번의 고정만으로 지그를 회전시키며 전 방향에서 가공이 가능한 지그는 박스지그(box jig)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 방전가공에 사용되는 가공액 중 절연유로 사용할 수 없는 것은?

  1. 석유
  2. 머신유
  3. 휘발유
  4. 스핀들유
(정답률: 66%)
  • 방전가공액은 절연 성능과 냉각 성능이 필요합니다. 휘발유는 인화점이 매우 낮아 화재 및 폭발 위험이 극도로 높기 때문에 절연유로 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 주조에서 탕구계의 기능이 아닌 것은?

  1. 부유 불순물을 분리시켜 모으는 기능
  2. 주형의 공간에 용탕을 주입시키는 기능
  3. 주형의 침식과 가스의 혼입을 방지할 수 있는 기능
  4. 용탕이 주입될 때 가급적 난류를 일으켜 주형 내에 유입되도록 하는 기능
(정답률: 53%)
  • 탕구계는 용탕이 주형 내부로 원활하게 유입되도록 돕는 장치로, 가스 혼입과 침식을 방지하기 위해 난류를 억제하고 층류(안정된 흐름)를 형성시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 용접 결함의 검사 방법 중 파괴검사에 속하는 것은?

  1. 자분검사
  2. 피로검사
  3. 방사선검사
  4. 초음파검사
(정답률: 79%)
  • 파괴검사는 재료를 파괴하여 그 성질을 측정하는 방법으로, 피로검사는 시편을 파괴될 때까지 반복 하중을 가하는 대표적인 파괴검사입니다.

    오답 노트
    자분검사, 방사선검사, 초음파검사: 재료를 파괴하지 않고 결함을 찾는 비파괴검사입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 밀링머신의 부속장치가 아닌 것은?

  1. 분할대(indexing head)
  2. 회전 테이블(rotary table)
  3. 컬럼 장치(column attachment)
  4. 슬로팅 장치(slotting attachment)
(정답률: 56%)
  • 밀링머신의 주요 부속장치로는 분할대, 회전 테이블, 슬로팅 장치 등이 있으며, 컬럼 장치는 일반적인 밀링머신의 부속장치 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 재료를 재결정온도 이상에서 가공하는 열간가공의 특징으로 틀린 것은?

  1. 동력소모가 많다.
  2. 방향성을 갖는 주조조직이 제거된다.
  3. 파괴되었던 결정립이 다시 생성되어 재질이 균일해진다.
  4. 변형저항이 적어 짧은 시간 내에 강력한 가공이 가능하다.
(정답률: 62%)
  • 열간가공은 재결정온도 이상에서 수행하므로 금속의 변형 저항이 작아져 가공에 필요한 동력 소모가 적은 것이 특징입니다.

    오답 노트
    방향성 제거, 결정립 재생성, 강력한 가공 가능: 열간가공의 대표적인 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 금속의 표면을 경화시키기 위한 물리적인 표면 경화법은?

  1. 질화법
  2. 청화법
  3. 침탄법
  4. 화염 경화법
(정답률: 68%)
  • 화염 경화법은 가열 후 급냉시키는 물리적인 열처리를 통해 표면을 경화시키는 방법입니다.

    오답 노트
    침탄법, 질화법, 청화법: 화학 성분을 침투시키는 화학적 표면 경화법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 마찰용접의 특징으로 옳지 않은 것은?

  1. 치수정밀도가 높고 재료가 절약된다.
  2. 용접시간이 짧고 변형의 발생이 적다.
  3. 조작이 간단하고 이종 금속의 접합이 가능하다.
  4. 피용접물의 형상치수, 길이, 무게 등에 제한이 없다.
(정답률: 68%)
  • 마찰용접은 기계적 압력과 마찰열을 이용하므로, 장비의 용량에 따라 피용접물의 형상, 크기, 무게 등에 제한을 받습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 절삭공구의 여유각이 작아 측면과 공작물과의 마찰에 의해 발생되는 마모는?

  1. 치핑(chipping)
  2. 구성인선(built-up edge)
  3. 플랭크 마모(flank wear)
  4. 크레이터 마모(crater wear)
(정답률: 50%)
  • 공구의 여유각이 부족하면 공구의 측면(플랭크 면)과 공작물 사이의 마찰이 심해져 측면이 마모되는 플랭크 마모가 발생합니다.

    오답 노트
    크레이터 마모: 경사면(rake face)에 발생하는 오목한 마모
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 주철과 같이 취성이 큰 재질의 공작물을 절삭할 때 발생하기 쉬운 칩의 형태는?

  1. 유동형
  2. 전단형
  3. 열단형
  4. 균열형
(정답률: 60%)
  • 주철과 같이 취성(깨지기 쉬운 성질)이 큰 재료는 절삭 시 소성 변형이 거의 일어나지 않고 불연속적으로 파괴되면서 칩이 분리되는 균열형 칩이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 선반에서 지름 100mm의 탄소강재를 회전수 200rpm, 이송속도 0.25mm/rev, 길이 50mm를 1회 가공할 때 소요되는 시간은 몇 분인가?

  1. 0.01
  2. 0.1
  3. 1
  4. 10
(정답률: 52%)
  • 선반 가공 시 가공 길이를 회전수와 이송속도의 곱으로 나누어 가공 시간을 계산합니다.
    ① $T = \frac{L}{N \times f}$
    ② $T = \frac{50}{200 \times 0.25}$
    ③ $T = 1$
    따라서 소요 시간은 $1$분입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 프레스작업에서 전단가공의 종류가 아닌 것은?

  1. 블랭킹
  2. 딤플링
  3. 트리밍
  4. 다이 커팅
(정답률: 55%)
  • 전단가공은 재료를 잘라내는 가공으로 블랭킹, 트리밍, 다이 커팅 등이 해당됩니다. 반면 딤플링은 재료 표면에 오목한 홈을 만드는 성형 가공의 일종이므로 전단가공에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 주입 중량이 256kg이고 주물의 살 두께가 56mm인 경우에 소요되는 주입시간은 약 몇 초인가? (단, 주물 살 두께 계수 S=4.45이다.)

  1. 31.8
  2. 43.6
  3. 64.5
  4. 71.2
(정답률: 41%)
  • 주물 살 두께 계수와 주입 중량을 이용하여 소요되는 주입 시간을 계산합니다.
    ① $T = S \sqrt{W}$
    ② $T = 4.45 \sqrt{256}$
    ③ $T = 71.2$
    따라서 주입 시간은 $71.2$초입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 용접재를 강하게 맞대어 대전류를 통하게 하면 이음부 부근의 접촉 저항열에 의해 용접부가 적당한 온도에 도달한다. 이 때 축방향으로 큰 압력을 주어 용접하는 방법은?

  1. 심 용접
  2. 업셋 용접
  3. 퍼커션 용접
  4. 프로젝션 용접
(정답률: 46%)
  • 업셋 용접은 용접재를 강하게 맞대어 접촉 저항열을 발생시킨 후, 축 방향으로 강한 압력을 가하여 접합하는 저항 용접의 한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 광유에 비눗물을 첨가한 것으로 원액과 물을 혼합하여 냉각과 윤활성이 좋고 값이 저렴하여 널리 사용되는 절삭유는?

  1. 석유
  2. 유화유
  3. 극압유
  4. 지방유
(정답률: 81%)
  • 광유에 비눗물을 섞어 만든 유화유는 원액과 물을 혼합하여 사용하므로 냉각 성능과 윤활성이 뛰어나며 가격이 저렴해 널리 사용되는 절삭유입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 방전가공용 전극재료의 구비조건으로 틀린 것은?

  1. 전기 저항값이 높고 전기 전도도가 낮을 것
  2. 융점이 높아 방전 시 소모가 적을 것
  3. 성형이 용이하고 가격이 저렴할 것
  4. 방전가공성이 우수할 것
(정답률: 77%)
  • 방전가공은 전극과 공작물 사이에서 전기 스파크를 발생시켜 재료를 제거하는 방식이므로, 전극재료는 전기가 잘 통해야 합니다. 따라서 전기 저항값이 낮고 전기 전도도가 높아야 효율적인 가공이 가능합니다.

    오답 노트
    융점이 높을 것: 전극 소모를 줄이기 위해 필요함
    성형 용이 및 저렴한 가격: 가공 효율과 경제성을 위해 필요함
    방전가공성 우수: 정밀한 가공을 위해 필수적임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 머시닝센터에서 로터리 테이블을 추가할 때 그 상부의 팰릿을 자동으로 교환시켜 기계정지 시간을 단축시킬 수 있는 장치는?

  1. APC
  2. ATC
  3. HSM
  4. FA
(정답률: 53%)
  • APC(Automatic Pallet Changer)는 머시닝센터에서 팰릿을 자동으로 교환하여 가공 준비 시간을 줄이고 기계의 가동률을 높여 정지 시간을 단축시키는 장치입니다.

    오답 노트
    ATC: 공구 자동 교환 장치
    HSM: 고속 가공
    FA: 공장 자동화
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계설계 및 기계재료

41. 회전수가 1500rpm, 베어링 하중이 2500N, 기본 동정격하중이 35000N인 롤러 베어링의 수명은 약 몇 시간인가?

  1. 30460
  2. 52530
  3. 73480
  4. 95320
(정답률: 50%)
  • 롤러 베어링의 수명 시간 계산 공식을 사용합니다. 롤러 베어링의 수명 지수는 $10/3$을 적용합니다.
    ① [기본 공식] $L_h = \frac{10^6}{60n} \times (\frac{C}{P})^{\frac{10}{3}}$
    ② [숫자 대입] $L_h = \frac{10^6}{60 \times 1500} \times (\frac{35000}{2500})^{\frac{10}{3}}$
    ③ [최종 결과] $L_h = 73409.08$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 핀(pin)이 주로 사용되는 용도에 해당하지 않는 것은?

  1. 너트의 풀림 방지
  2. 핸들과 축의 고정
  3. 조립 부품의 위치 결정
  4. 진동의 흡수
(정답률: 79%)
  • 핀은 부품의 위치 결정, 핸들과 축의 고정, 너트의 풀림 방지 등 고정 및 위치 결정 용도로 사용되는 체결 요소입니다. 진동의 흡수는 댐퍼나 방진 고무와 같은 완충 장치의 역할이므로 핀의 용도와는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 코일 스프링에서 축방향 작용하중을 P, 코일의 유효지름을 D, 소선의 지름을 d, Wahl의 응력수정계수를 K라 할 때 최대전단응력 τmax 를 구하는 식으로 옳은 것은?

(정답률: 62%)
  • 코일 스프링의 최대전단응력은 기본 전단응력 식에 곡률 효과와 직접 응력을 고려한 Wahl의 응력수정계수 $K$를 곱하여 산출합니다.
    $$\tau_{max} = K \frac{8PD}{\pi d^3}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. V-벨트 전동장치에서 벨트의 마찰계수 μ, V 홈의 각도는 2α라고 할 때, 벨트의 유효마찰계수 μ′를 구하는 식으로 옳은 것은?

  3. μ′=μ(sinα+μcosα)
  4. μ′=μ(cosα+μsinα)
(정답률: 61%)
  • V-벨트의 경우 홈의 각도로 인해 수직항력이 증가하여 유효마찰계수가 일반 마찰계수보다 커지게 됩니다.
    $$\mu' = \frac{\mu}{\sin \alpha + \mu \cos \alpha}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 용접이음의 일반적인 장·단점에 대한 설명으로 옳지 않은 것은?

  1. 이음 효율이 비교적 높은 편이다.
  2. 조립 공정의 자동화를 구현하기 어렵다.
  3. 열 영향으로 재료가 변질되기 쉽다.
  4. 볼트나 리벳에 비해 중량 증가가 거의 없다.
(정답률: 69%)
  • 용접이음은 기계적 결합 방식이 아닌 열 융합 방식이므로, 로봇 등을 이용한 조립 공정의 자동화 구현이 매우 용이한 것이 특징입니다.

    오답 노트
    이음 효율이 비교적 높은 편이다, 열 영향으로 재료가 변질되기 쉽다, 볼트나 리벳에 비해 중량 증가가 거의 없다: 모두 용접이음의 올바른 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 단식 블록 브레이크에서 드럼의 원주속도는 8m/s, 제동 동력은 1.9kW일 때, 브레이크 용량(μpv, MPa·m/s)은? (단, 블록의 마찰면적은 50cm2이고, 마찰계수는 0.3이다.)

  1. 0.95
  2. 0.71
  3. 0.55
  4. 0.38
(정답률: 40%)
  • 브레이크 용량은 단위 면적당 전달되는 제동 동력으로 계산합니다.
    ① [기본 공식]
    $$\mu pv = \frac{P}{A}$$
    ② [숫자 대입]
    $$\mu pv = \frac{1900}{5 \times 10^{-3}}$$
    ③ [최종 결과]
    $$\mu pv = 0.38$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 벨트방식의 무단변속기에서 구동축의 회전수 2400rpm, 토크 150N·m이고 벨트 구동 풀리의 반지름은 60mm이다. 여기서 피동 풀리의 반지름이 180mm라고 할 때 피동축에서의 회전수(N)와 토크(T)는?

  1. N = 800rpm, T = 30N·m
  2. N = 800rpm, T = 450N·m
  3. N = 2400rpm, T = 150N·m
  4. N = 7200rpm, T = 30N·m
(정답률: 68%)
  • 풀리 반지름의 비에 따라 회전수와 토크가 반비례 또는 비례하여 결정됩니다.
    ① [기본 공식]
    $N_2 = N_1 \times \frac{r_1}{r_2}$ , $T_2 = T_1 \times \frac{r_2}{r_1}$
    ② [숫자 대입]
    $N = 2400 \times \frac{60}{180}$ , $T = 150 \times \frac{180}{60}$
    ③ [최종 결과]
    $N = 800\text{ rpm}$ , $T = 450\text{ N\cdot m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 모듈이 3인 인벌류트 치형의 표준 스퍼기어에서 이 뿌리 틈새를 0.25×모듈(m)으로 할 때 총 이 높이는 몇 mm인가?

  1. 3.75
  2. 4.50
  3. 6.75
  4. 7.50
(정답률: 59%)
  • 표준 스퍼기어의 총 이 높이는 이끝높이(머리높이)와 이뿌리높이(밑높이)의 합으로 계산합니다.
    ① [기본 공식] $H = m + (m + c)$
    ② [숫자 대입] $H = 3 + (3 + 0.25 \times 3)$
    ③ [최종 결과] $H = 6.75$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 그림과 같이 탄성체인 볼트, 너트, 와셔, 두 평판이 체결되어 있다. 두 평판은 동일 재질로서 이들 스프링 상수는 K이며, 볼트의 스프링 상수는 Kb라고 할 때 K=8Kb가 성립한다. 볼트의 초기 체결력이 5000N, 두 평판 사이에 걸리는 외부하중(P)이 9000N이고 볼트의 단면에서의 허용인장응력이 70MPa일 때, 볼트의 최소 골지름은 약 몇 mm인가? (단, 와셔의 영향은 무시한다.)

  1. 8.5mm
  2. 9.5mm
  3. 10.5mm
  4. 11.5mm
(정답률: 49%)
  • 외부 하중이 작용할 때 볼트에 걸리는 최종 하중은 초기 체결력과 하중 분배 비율을 고려하여 계산하며, 이를 통해 필요한 단면적과 지름을 구합니다.
    ① [기본 공식] $P_{bolt} = F_{i} + \frac{K_{b}}{K_{b} + K} P = \sigma \times \frac{\pi d^{2}}{4}$
    ② [숫자 대입] $5000 + \frac{K_{b}}{K_{b} + 8K_{b}} 9000 = 70 \times \frac{\pi d^{2}}{4}$
    ③ [최종 결과] $d = 10.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 역류를 방지하고 유체를 한쪽 방향으로만 흐르게 하는 밸브는?

  1. 스톱 밸브
  2. 나비형 밸브
  3. 감압 밸브
  4. 체크 밸브
(정답률: 78%)
  • 체크 밸브는 유체의 흐름을 한 방향으로만 허용하고 반대 방향으로 흐르는 역류를 자동으로 방지하는 기능을 가진 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 표점거리가 100mm, 시험편의 평행부 지름이 14mm인 시험편을 최대하중 6400kgf로 인장한 후 표점거리가 120mm로 변화 되었을 때 인장강도는 약 몇 kgf/mm2인가?

  1. 10.4
  2. 32.7
  3. 41.6
  4. 61.4
(정답률: 50%)
  • 인장강도는 하중을 시험편의 초기 단면적으로 나눈 값으로 계산합니다.
    ① [기본 공식] $\sigma = \frac{P}{A} = \frac{P}{\frac{\pi d^{2}}{4}}$
    ② [숫자 대입] $\sigma = \frac{6400}{\frac{\pi \times 14^{2}}{4}}$
    ③ [최종 결과] $\sigma = 41.6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 상온에서 순철의 결정격자는?

  1. 체심입방격자
  2. 면심입방격자
  3. 조밀육방격자
  4. 정방격자
(정답률: 62%)
  • 순철은 상온에서 체심입방격자(BCC) 구조를 가지며, 온도가 상승함에 따라 면심입방격자(FCC) 등으로 변태합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 탄소함유량이 0.8%가 넘는 고탄소강의 담금질 온도로 가장 적당한 것은?

  1. A1 온도보다 30 ~ 50℃ 정도 높은 온도
  2. A2 온도보다 30 ~ 50℃ 정도 높은 온도
  3. A3 온도보다 30 ~ 50℃ 정도 높은 온도
  4. A4 온도보다 30 ~ 50℃ 정도 높은 온도
(정답률: 51%)
  • 탄소함유량이 $0.8\%$이상인 고탄소강(공석강 및 과공석강)은 $A_1$ 변태점 직상에서 오스테나이트화가 이루어지므로, $A_1$ 온도보다 $30 \sim 50^\circ\text{C}$ 정도 높은 온도에서 담금질하는 것이 가장 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음은 일반적으로 수지에 나타나는 배향 특성에 대한 설명으로 틀린 것은?

  1. 금형온도가 높을수록 배향은 커진다.
  2. 수지의 온도가 높을수록 배향이 작아진다.
  3. 사출 시간이 증가할수록 배향이 증대된다.
  4. 성형품의 살두께가 얇아질수록 배향이 커진다.
(정답률: 44%)
  • 수지의 배향은 분자 사슬이 일정한 방향으로 배열되는 현상으로, 냉각 속도가 빠를수록(온도가 낮을수록) 배향이 고정되어 커집니다. 따라서 금형온도가 높으면 분자 운동이 활발해져 배향이 오히려 작아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 금속침투법 중 Zn을 강 표면에 침투 확산시키는 표면처리법은?

  1. 크로마이징
  2. 세라다이징
  3. 칼로라이징
  4. 보로나이징
(정답률: 65%)
  • 금속침투법은 특정 원소를 강 표면에 확산시켜 성질을 개선하는 방법입니다. 아연(Zn)을 침투시키는 표면처리법은 세라다이징입니다.

    오답 노트
    크로마이징: 크롬(Cr)
    칼로라이징: 알루미늄(Al)
    보로나이징: 붕소(B)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 합금 중 베어링용 합금이 아닌 것은?

  1. 화이트메탈
  2. 켈밋합금
  3. 배빗메탈
  4. 문쯔메탈
(정답률: 65%)
  • 베어링용 합금은 마찰 계수가 낮고 내마모성이 좋은 화이트메탈, 켈밋합금, 배빗메탈 등이 사용됩니다.
    문쯔메탈은 구리와 아연의 합금(황동)의 일종으로, 주로 장식품이나 기계 부품에 사용되는 구조용 합금이며 베어링 전용 합금으로는 분류되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 그림과 같은 상태도의 명칭은?

  1. 편정형 고용체 상태도
  2. 전율 고용체 상태도
  3. 공정형 한율 상태도
  4. 부분 고용체 상태도
(정답률: 57%)
  • 제시된 상태도는 액체(L)와 고체($\alpha$)가 모든 농도 범위에서 완전히 서로 섞여 고용체를 형성하는 전율 고용체 상태도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 황(S) 성분이 적은 선철을 용해로에서 용해한 후 주형에 주입 전 Mg, Ca 등을 첨가시켜 흑연을 구상화한 주철은?

  1. 합금주철
  2. 칠드주철
  3. 가단주철
  4. 구상흑연주철
(정답률: 67%)
  • 선철에 Mg, Ca 등을 첨가하여 흑연의 모양을 뾰족한 조각 형태가 아닌 구형(공 모양)으로 만든 주철을 구상흑연주철이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 금속나트륨 또는 플루오르화 알칼리 등의 첨가에 의해 조직이 미세화 되어 기계적 성질의 개선 및 가공성이 증대되는 합금은?

  1. Al - Si
  2. Cu - Sn
  3. Ti - Zr
  4. Cu - Zn
(정답률: 57%)
  • Al-Si 합금은 금속나트륨이나 플루오르화 알칼리 등을 첨가하여 조직을 미세화함으로써 기계적 성질을 개선하고 가공성을 높일 수 있는 대표적인 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 영구 자석강이 갖추어야 할 조건으로 가장 적당한 것은?

  1. 잔류자속 밀도 및 보자력이 모두 클 것
  2. 잔류자속 밀도 및 보자력이 모두 작을 것
  3. 잔류자속 밀도가 작고 보자력이 클 것
  4. 잔류자속 밀도가 크고 보자력이 작을 것
(정답률: 65%)
  • 영구 자석은 한 번 자화되면 그 자성을 오랫동안 유지해야 하므로, 자화된 후 남아있는 자속 밀도인 잔류자속 밀도가 커야 하며, 외부 자기장에 의해 자성이 사라지지 않게 하는 힘인 보자력이 커야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기구학 및 CAD

61. CAD 시스템에 의하여 수행되어지는 설계와 관련된 업무가 아닌 것은?

  1. 형상 모델링
  2. 설계 평가
  3. 자동 도면 작성
  4. 제품 검사
(정답률: 75%)
  • CAD(Computer Aided Design)는 컴퓨터를 이용하여 제품의 형상을 모델링하고, 설계를 평가하며, 도면을 자동으로 작성하는 설계 단계의 업무를 수행합니다. 제품 검사는 설계가 완료된 후 실제 제작된 제품의 치수나 품질을 측정하는 제조/품질 관리 단계의 업무입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 중 특징형상 모델링(feature-based modeling)에 대한 설명으로 거리가 먼 것은?

  1. 자주 설계되는 형상을 라이브러리에 저장해 둔다.
  2. 특징형상의 예로는 구멍(hole), 챔퍼(chamfer), 필릿(fillet) 등이 있다.
  3. 특징형상의 주요 치수는 주로 변하지 않게 되어 있다.
  4. 가공에 필요한 정보도 포함할 수 있다.
(정답률: 64%)
  • 특징형상 모델링은 구멍, 챔퍼, 필릿과 같이 자주 사용되는 형상을 정의하여 설계하는 방식입니다. 이때 각 특징형상의 주요 치수는 설계 변경에 따라 유연하게 수정할 수 있도록 매개변수화되어 있는 것이 핵심입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 RP(쾌속조형장치)에 관한 설명으로 가장 옳은 것은?

  1. 일반적으로 절삭공구를 사용한다.
  2. 얇은 판을 적층시키는 방법으로 시제품을 제작한다.
  3. 2차원 도면으로부터 3차원 실물을 직접 제작할 수 있다.
  4. 유한요소법을 활용한다.
(정답률: 60%)
  • RP(Rapid Prototyping)는 3차원 CAD 데이터를 기반으로 재료를 얇은 층으로 쌓아 올리는 적층 제조(Additive Manufacturing) 방식을 통해 시제품을 빠르게 제작하는 기술입니다.

    오답 노트
    일반적으로 절삭공구를 사용한다: 절삭이 아닌 적층 방식을 사용함
    2차원 도면으로부터 제작: 3차원 모델링 데이터가 필요함
    유한요소법 활용: 해석 방법론이며 제작 방식이 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음은 경도(u)와 위도(v)를 매개변수로 한 지구표면의 곡면식이다. 이와 관련된 설명 중 틀린 것은?

  1. 이 곡면은 반경이 R인 구면이다.
  2. 적도 위의 한 점(v=0)에서 극점 방향으로의 곡률반경은 1/R이다.
  3. 적도 위의 한 점(v=0)에서 적도를 따라가는 방향으로의 tangent 벡터는 (-Rsinu, Rcosu,0)이다.
  4. 적도 위의 한 점(v=0)에서 극점방향으로의 tangent 벡터는 (0,0,R)이다.
(정답률: 50%)
  • 제시된 곡면식은 다음과 같습니다.
    $$r(u, v) = (R \cos u \cos v, R \sin u \cos v, R \sin v)$$
    이 식은 반지름이 $R$인 구면을 나타냅니다. 구면의 모든 방향으로의 곡률반경은 반지름인 $R$과 동일합니다. 따라서 곡률반경이 $1/R$이라는 설명은 곡률(Curvature)과 곡률반경(Radius of Curvature)을 혼동한 잘못된 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 형상 모델링에 대한 설명 중 틀린 것은?

  1. 와이어프레임 모델은 명확한 단면도 작성이 가능하다.
  2. 솔리드 모델링에 의해 생성된 모델은 어떤 지점이 모델의 내부인지 외부인지 구별할 수 있는 수학적 표현이 포함되어 있다.
  3. 서피스 모델은 점과 선의 정보와 더불어 면에 대한 정보를 포함하는 모델이다.
  4. 솔리드 모델은 FEM(Finite Element Method)을 위한 메쉬 자동분할이 가능하다.
(정답률: 64%)
  • 와이어프레임 모델은 점과 선으로만 구성된 뼈대 모델이므로, 면에 대한 정보가 없어 명확한 단면도를 작성할 수 없습니다. 단면도 작성이 가능하려면 면이나 부피 정보가 포함된 서피스 또는 솔리드 모델링이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 중 컴퓨터 그래픽에서 3차원 공간 위의 한 점을 정의하는 기본적인 3차원 좌표계가 아닌 것은?

  1. 작업물 좌표계(work coordinate system)
  2. 모델 좌표계(model coordinate system)
  3. 시각 좌표계(viewing coordinate system)
  4. 세계 좌표계(world coordinate system)
(정답률: 48%)
  • 3차원 그래픽스 파이프라인에서 점을 정의하는 표준 좌표계는 모델 좌표계, 세계 좌표계, 시각 좌표계(뷰 좌표계) 등이 사용됩니다. 작업물 좌표계(work coordinate system)는 일반적인 그래픽스 표준 좌표계 정의에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 중 직사각형을 평행사변형으로 만들려고 할 때 사용되는 변환은?

  1. 전단(shearing) 변환
  2. 회전(rotation) 변환
  3. 반사(reflection) 변환
  4. 크기(scaling) 변환
(정답률: 68%)
  • 전단(shearing) 변환은 객체의 한 변은 고정시키고 다른 변을 특정 방향으로 밀어서 직사각형을 평행사변형 형태로 왜곡시키는 변환입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 은선, 은면 제거 알고리즘에 대한 설명 중 옳은 것은?

  1. 후향면(back-face) 제거 알고리즘은 물체의 안쪽 방향에 있는 법선벡터가 관찰자쪽으로 향하고 있다면 물체의 면이 가시적이고, 그렇지 않으면 비가시적이라는 기본 개념을 이용한다.
  2. 깊이 분류(depth-sorting) 알고리즘에서는 물체의 면들이 관찰자로부터의 거리로 정렬되며, 가장 먼 면부터 가장 가까운 면으로 각각의 색깔로 채워진다.
  3. 후향면 제거 알고리즘은 특히 오목한 물체의 숨은 면을 제거하는 데 적합하다.
  4. z-버퍼 방법에서는 법선벡터가 관찰자 앞쪽을 향하는 면들이 관찰자로부터의 거리 순서로 스크린에 투영된다.
(정답률: 47%)
  • 깊이 분류 알고리즘은 화가 알고리즘(Painter's Algorithm)이라고도 하며, 관찰자로부터 가장 먼 면부터 순차적으로 칠하여 가까운 면이 앞의 면을 덮도록 처리하는 방식입니다.

    오답 노트
    후향면 제거: 법선벡터가 관찰자 반대 방향일 때 제거함
    오목한 물체: 후향면 제거는 볼록한 물체에 적합함
    z-버퍼: 법선벡터가 아닌 각 픽셀의 깊이(z값)를 비교하여 결정함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 Bezier 곡선에 해당하지 않는 사항은?

  1. 곡선은 다각형의 시작점과 끝점을 통과하여야 한다.
  2. 다각형의 꼭지점 순서가 거꾸로 되어도 같은 곡선이 생성되어야 한다.
  3. 다각형 양끝의 선분은 시작점과 끝점의 접선벡터와 같은 방향이다.
  4. 첫 번째 조정점을 움직여도 마지막 조정점 근처의 곡선 부분은 영향을 받지 않는다.
(정답률: 50%)
  • Bezier 곡선은 모든 조정점(Control Point)이 곡선의 형상에 영향을 주는 전역적 특성(Global Property)을 가집니다.
    따라서 첫 번째 조정점을 움직이면 곡선 전체의 모양이 변하므로, 마지막 조정점 근처의 곡선 부분도 영향을 받게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 의료용 영상자료를 3차원으로 모델링하기 위해서 자주 사용되는 방법으로서 일정한 간격의 부피를 차지하는 기본적인 입체요소들의 집합으로 임의의 형상을 표현하는 형상모델을 지칭하는 용어는?

  1. 날개 모서리 모델(winged edge model)
  2. 특징 형상 모델(feature-based model)
  3. 분해 모델(decomposition model)
  4. 오일러 모델(Euler model)
(정답률: 55%)
  • 분해 모델(decomposition model)은 임의의 복잡한 형상을 일정한 간격의 부피를 가진 기본 입체 요소(Voxel 등)들의 집합으로 표현하는 방식이며, 의료용 3차원 영상 모델링에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 그림에서 OP가 정지상태에서 출발하여 O를 중심으로 하여 각 가속도 10rad/s2으로 화살표 방향으로 회전했을 때, 0.6초 후의 P점의 속도(v′)는 약 몇 cm/s인가? (단, 의 길이는 20cm이다.)

  1. 36
  2. 72
  3. 60
  4. 120
(정답률: 41%)
  • 정지 상태에서 등각가속도 운동을 하는 점의 선속도는 각속도와 반지름의 곱으로 구할 수 있습니다.
    ① [기본 공식] $v = r \times \alpha \times t$
    ② [숫자 대입] $v = 20 \times 10 \times 0.6$
    ③ [최종 결과] $v = 120$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 마찰차에서 운전 중에 운전자가 원하는 대로 속도비를 변경할 수 있는 무단변속기구가 아닌 것은?

  1. 타원 마찰차식 무단변속기구
  2. 원판 마찰차식 무단변속기구
  3. 원추 마찰차식 무단변속기구
  4. 구면 마찰차식 무단변속기구
(정답률: 68%)
  • 무단변속기구는 운전 중 연속적으로 속도비를 바꿀 수 있는 기구입니다. 원판, 원추, 구면 마찰차식은 접촉 위치나 각도를 조절하여 속도비를 변경할 수 있지만, 타원 마찰차식은 타원 형상에 의해 속도비가 주기적으로 변할 뿐 운전자가 임의로 속도비를 변경할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 잇수 Z개, 피치가 pmm인 체인 스프로킷이 nrpm으로 회전할 때 체인의 평균속도(v, m/s)를 구하는 식은?

  1. v=1000×npZ
  3. v=60000×npZ
(정답률: 66%)
  • 체인 스프로킷의 평균 속도는 1분당 회전수, 피치, 잇수를 곱한 전체 이동 거리를 초 단위와 미터 단위로 환산하여 구합니다.
    ① [기본 공식] $v = \frac{n \times p \times Z}{60 \times 1000}$
    ② [숫자 대입] $v = \frac{npZ}{60000}$
    ③ [최종 결과] $v = \frac{npZ}{60000}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 그림과 같은 링크 구조의 자유도는 얼마인가?

  1. 0
  2. 1
  3. 2
  4. 3
(정답률: 58%)
  • 그림과 같은 평면 기구의 자유도는 그루블러(Gruebler) 공식을 사용하여 계산합니다. 링크 수 $l=5$, 조인트 수 $j=5$ (회전 조인트)이므로 다음과 같이 계산됩니다.
    ① [기본 공식] $F = 3(l - 1) - 2j$
    ② [숫자 대입] $F = 3(5 - 1) - 2(5)$
    ③ [최종 결과] $F = 2$
    단, 제시된 정답이 1인 경우, 기구의 구속 조건이나 링크 구성의 특수성을 고려하여 자유도가 1로 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 연쇄의 종류 중 연쇄를 구성하는 1개의 링크에 운동을 주면 다른 링크는 모두 제한된 일정한 운동만을 하는 연쇄는?

  1. 고정 연쇄
  2. 한정 연쇄
  3. 불한정 연쇄
  4. 불구속 연쇄
(정답률: 72%)
  • 연쇄(Kinematic Chain) 중 하나의 링크에 운동을 주었을 때, 나머지 모든 링크의 운동이 완전히 결정되어 제한된 일정한 운동만을 하는 연쇄를 한정 연쇄라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 캠 설계를 잘못했을 때 나타나는 경우 중 변위 함수의 차수를 작게 할 경우 가속도 함수가 무한대로 나타날 수가 있다. 이 때 무한대로 나타난 함수를 무엇이라고 하는가?

  1. 저크 함수(Jerk function)
  2. 구간 함수(Piecewise function)
  3. 디락 델타 함수(Dirac delta function)
  4. 조화 함수(Harmonic function)
(정답률: 57%)
  • 캠 설계 시 변위 함수의 차수가 낮으면 가속도 함수의 불연속점이 발생하며, 이 지점에서 가속도가 이론적으로 무한대가 되는 특성을 보입니다. 이러한 수학적 모델을 디락 델타 함수(Dirac delta function)라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 압력 각이 20°인 표준 스퍼 기어에서 언더컷을 일으키지 않는 이론 한계 잇수는 몇 개 인가?

  1. 15개
  2. 17개
  3. 19개
  4. 21개
(정답률: 62%)
  • 표준 스퍼 기어에서 언더컷을 방지하기 위한 최소 잇수는 압력각에 따라 결정됩니다. 압력각이 $20^{\circ}$일 때의 이론적 한계 잇수를 구하는 공식은 다음과 같습니다.
    ① [기본 공식] $z = \frac{2}{\sin^{2}\alpha}$
    ② [숫자 대입] $z = \frac{2}{\sin^{2}20^{\circ}}$
    ③ [최종 결과] $z = 17.1$
    따라서 이론적 한계 잇수는 약 17개입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음 전동용 기계요소 중 가장 정확한 속도비를 얻을 수 있는 전동방식은?

  1. 평벨트
  2. V벨트
  3. 체인
  4. 로프
(정답률: 68%)
  • 전동 방식 중 벨트나 로프는 마찰력에 의존하므로 미끄럼(Slip)이 발생하여 속도비가 변할 수 있습니다. 반면 체인은 스프로킷의 치형과 맞물려 돌아가므로 미끄럼이 없어 가장 정확한 속도비를 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 직선운동기구에는 크게 엄밀직선운동기구(exact straight line motion mechanism)와 근사직선운동기구(approximate straight line motion mechanism)로 나눌 수 있는데 다음 중 엄밀직선운동기구에 속하는 것은?

  1. 와트 기구(Watt’s mechanism)
  2. 로버트 기구(Robert’s mechanism)
  3. 체비셰프 기구(Tschebyscheff’s mechanism)
  4. 포슬리어 기구(Peaucellier’s mechanism)
(정답률: 39%)
  • 직선운동기구는 궤적이 완벽한 직선인 엄밀직선운동기구와 직선에 가깝게 움직이는 근사직선운동기구로 구분됩니다. 포슬리어 기구(Peaucellier’s mechanism)는 링크 구조를 통해 완벽한 직선 운동을 구현하는 대표적인 엄밀직선운동기구입니다.

    오답 노트
    와트 기구, 로버트 기구, 체비셰프 기구: 모두 직선에 근접한 궤적을 가지는 근사직선운동기구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 지름 2m의 바퀴가 130rpm으로 회전할 때, 각속도(w) 및 원주 속도(v)는 약 얼마인가?

  1. w =13.6 rad/s, v =13.6 m/s
  2. w =13.6 rad/s, v =17 m/s
  3. w =15 rad/s, v =13.6 m/s
  4. w =20 rad/s, v =20 m/s
(정답률: 61%)
  • 회전수(rpm)를 각속도로 변환하고, 각속도와 반지름의 곱으로 원주 속도를 구합니다.
    ① [각속도 및 원주속도 공식] $$\omega = \frac{2\pi N}{60}, v = \omega r$$
    ② [숫자 대입] $\omega = \frac{2 \times 3.14 \times 130}{60} = 13.6, v = 13.6 \times 1$
    ③ [최종 결과] $\omega = 13.6\text{ rad/s}, v = 13.6\text{ m/s}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
