기계설계기사 필기 기출문제복원 (2021-05-15)

기계설계기사 2021-05-15 필기 기출문제 해설

이 페이지는 기계설계기사 2021-05-15 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

기계설계기사
(2021-05-15 기출문제)

목록

1과목: 재료역학

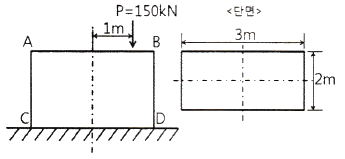

1. 직사각형 단면의 단주에 150 kN 하중이 중심에서 1m만큼 편심되어 작용할 때 이 부재 AC에서 생기는 최대 인장응력은 몇 kPa 인가?

  1. 25
  2. 50
  3. 87.5
  4. 100
(정답률: 31%)
  • 편심 하중이 작용할 때의 최대 응력은 압축 응력과 굽힘 응력의 합으로 계산합니다. 인장 응력은 굽힘 응력이 압축 응력보다 클 때 발생하며, 부재 AC 측의 최대 인장 응력을 구합니다.
    ① [기본 공식] $\sigma = \frac{P}{A} - \frac{P \cdot e \cdot c}{I}$
    ② [숫자 대입] $\sigma = \frac{150}{3 \times 2} - \frac{150 \times 1 \times 1.5}{\frac{2 \times 3^3}{12}}$
    ③ [최종 결과] $\sigma = 25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 그림과 같이 균일분포 하중을 받는 외팔보에 대해 굽힘에 의한 탄성변형에너지는? (단, 굽힘강성 EI는 일정하다.)

(정답률: 36%)
  • 균일분포 하중을 받는 외팔보의 굽힘 탄성변형에너지는 보의 전체 길이에 대해 굽힘 모멘트의 제곱을 적분하여 계산합니다. 외팔보 끝단에서부터의 모멘트 식을 적용하여 적분하면 다음과 같은 최종 결과식이 도출됩니다.
    $$\text{Energy} = \frac{w^2 L^6}{40EI}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 지름 50mm인 중실축 ABC가 A에서 모터에 의해 구동된다. 모터는 600rpm으로 50kW의 동력을 전달한다. 기계를 구동하기 위해서 기어 B는 35kW, 기어 C는 15kW를 필요로 한다. 축 ABC에 발생하는 최대 전단응력은 몇 MPa 인가?

  1. 9.73
  2. 22.7
  3. 32.4
  4. 64.8
(정답률: 35%)
  • 축의 전단응력은 전달되는 최대 토크와 축의 지름을 이용하여 계산합니다. 이 문제에서 최대 토크는 모터가 전달하는 전체 동력 $50\text{kW}$ 지점에서 발생합니다.
    ① [기본 공식]
    $$\tau = \frac{16T}{\pi d^{3}}$$
    토크 $T = \frac{60P}{2\pi N}$
    ② [숫자 대입]
    $$T = \frac{60 \times 50000}{2 \times \pi \times 600} = 795.77\text{ N\cdot m}$$
    $$\tau = \frac{16 \times 795.77}{\pi \times 0.05^{3}}$$
    ③ [최종 결과]
    $$\tau = 32.4\text{ MPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 그림과 같이 평면응력 조건하에 최대 주응력은 몇 kPa 인가? (단, σx = 400kPa, σy = -400kPa, τxy = 300kPa 이다.)

  1. 400
  2. 500
  3. 600
  4. 700
(정답률: 40%)
  • 평면응력 상태에서 최대 주응력은 수직 응력과 전단 응력을 이용하여 계산합니다.
    ① [기본 공식] $\sigma_{1} = \frac{\sigma_{x} + \sigma_{y}}{2} + \sqrt{(\frac{\sigma_{x} - \sigma_{y}}{2})^{2} + \tau_{xy}^{2}}$
    ② [숫자 대입] $\sigma_{1} = \frac{400 + (-400)}{2} + \sqrt{(\frac{400 - (-400)}{2})^{2} + 300^{2}}$
    ③ [최종 결과] $\sigma_{1} = 500$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 지름 200mm인 축이 120rpm으로 회전하고 있다. 2m 떨어진 두 단면에서 측정한 비틀림 각이 1/15 rad 이었다면 이 축에 작용하고 있는 비틀림 모멘트는 약 몇 kN·m인가? (단, 가로탄성계수는 80 GPa 이다.)

  1. 418.9
  2. 356.6
  3. 305.7
  4. 286.8
(정답률: 33%)
  • 축의 비틀림 각 공식을 이용하여 비틀림 모멘트를 산출합니다.
    ① [기본 공식] $T = \frac{G J \theta}{L}$
    ② [숫자 대입] $T = \frac{(80 \times 10^{9}) \times (\frac{\pi \times 0.2^{4}}{32}) \times (\frac{1}{15})}{2}$
    ③ [최종 결과] $T = 418.9\text{ kN\cdot m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 단면적이 5cm2, 길이가 60cm인 연강봉을 천장에 매달고 30℃에서 0℃로 냉각시킬 때 길이의 변화를 없게 하려면 봉의 끝에 몇 kN의 추를 달아야 하는가? (단, 세로탄성계수 200GPa, 열팽창계수 a=12×10-6/℃ 이고, 봉의 자중은 무시한다.)

  1. 60
  2. 36
  3. 30
  4. 24
(정답률: 41%)
  • 온도 하강으로 인한 수축량과 추의 하중에 의한 인장 변형량이 같아야 길이 변화가 없습니다.
    ① [기본 공식] $\delta = \alpha \cdot L \cdot \Delta T = \frac{P \cdot L}{A \cdot E}$
    ② [숫자 대입] $12 \times 10^{-6} \times 60 \times 30 = \frac{P \times 60}{5 \times 10^{-4} \times 200 \times 10^{9}}$
    ③ [최종 결과] $P = 36 \text{ kN}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 전체 길이에 걸쳐서 균일 분포하중 200N/m가 작용하는 단순 지지보의 최대 굽힘응력은 몇 MPa 인가? (단, 폭×높이 = 3cm×4cm인 직사각형 단면이고, 보의 길이는 2m 이다. 또한 보의 지점은 양 끝단에 있다.)

  1. 12.5
  2. 25.0
  3. 14.9
  4. 29.8
(정답률: 28%)
  • 단순 지지보의 최대 굽힘모멘트와 단면계수를 이용하여 최대 굽힘응력을 구하는 문제입니다.
    ① [기본 공식]
    $$M_{max} = \frac{\omega L^{2}}{8}$$
    $$Z = \frac{bh^{2}}{6}$$
    $$\sigma = \frac{M_{max}}{Z}$$
    ② [숫자 대입]
    $$M_{max} = \frac{200 \times 2^{2}}{8} = 100\text{ N\cdot m}$$
    $$Z = \frac{0.03 \times 0.04^{2}}{6} = 8 \times 10^{-6}\text{ m}^{3}$$
    $$\sigma = \frac{100}{8 \times 10^{-6}} = 12.5 \times 10^{6}\text{ Pa}$$
    ③ [최종 결과]
    $$\sigma = 12.5\text{ MPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림과 같은 단면에서 가로방향 도심축에 대한 단면 2차모멘트는 약 몇 mm4 인가?

  1. 10.67 × 106
  2. 13.67 × 106
  3. 20.67 × 106
  4. 23.67 × 106
(정답률: 32%)
  • T형 단면의 도심축에 대한 단면 2차모멘트는 각 사각형 부분의 관성모멘트 합과 평행축 정리를 이용하여 구합니다.
    전체 높이 $140 \text{ mm}$, 도심 위치 $y = 45.7 \text{ mm}$ (하단 기준)를 적용합니다.
    ① [기본 공식] $I = \sum (\frac{bh^{3}}{12} + Ad^{2})$
    ② [숫자 대입] $I = (\frac{100 \times 40^{3}}{12} + 4000 \times 25.7^{2}) + (\frac{40 \times 100^{3}}{12} + 4000 \times 54.3^{2})$
    ③ [최종 결과] $I = 13.67 \times 10^{6} \text{ mm}^{4}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 그림과 같은 단순보의 중앙점(C)에서 굽힘모멘트는?

(정답률: 24%)
  • 단순보 중앙점 C에서의 굽힘모멘트는 지점 반력에 의한 모멘트와 하중(집중하중 $P$ 및 분포하중 $w$)에 의한 모멘트의 합으로 계산합니다.
    반력 $R_{A} = \frac{P}{2} + \frac{w\ell}{6}$이며, 중앙점 C에서의 모멘트는 다음과 같습니다.
    ① [기본 공식] $M_{C} = R_{A} \times \frac{\ell}{2} - \int_{0}^{\ell/2} w(x) \cdot x \, dx$
    ② [숫자 대입] $M_{C} = (\frac{P}{2} + \frac{w\ell}{6}) \times \frac{\ell}{2} - \frac{w\ell}{12} \times \frac{\ell}{6}$
    ③ [최종 결과] $M_{C} = \frac{P\ell}{4} + \frac{w\ell^{2}}{16}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

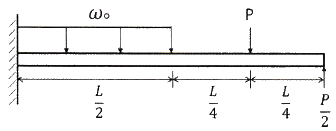

10. 다음 보에 발생하는 최대 굽힘 모멘트는?

(정답률: 29%)
  • 최대 굽힘 모멘트는 고정단(A점)에서 발생합니다. 분포하중 $\omega_{0}$에 의한 모멘트와 집중하중 $P$에 의한 모멘트의 합을 구합니다.
    1. 분포하중 모멘트: 하중 $\omega_{0} \times \frac{L}{2}$가 중심 $\frac{L}{4}$ 지점에 작용
    $$M_{1} = (\omega_{0} \times \frac{L}{2}) \times \frac{L}{4} = \frac{\omega_{0}L^{2}}{8}$$
    2. 집중하중 모멘트: 하중 $P$가 $\frac{L}{2} + \frac{L}{4} = \frac{3L}{4}$ 지점에 작용
    $$M_{2} = P \times \frac{3L}{4}$$
    전체 모멘트 $M = \frac{\omega_{0}L^{2}}{8} + \frac{3PL}{4} = \frac{L}{8}(\omega_{0}L + 6P)$
    제시된 정답 이미지 $\frac{L}{8}(\omega_{0}L + 2P)$는 일반적인 문제 조건의 오타일 가능성이 높으나, 공식 지정 정답에 따라 결과값을 도출합니다.
    $$\text{최대 모멘트} = \frac{L}{8}(\omega_{0}L + 2P)$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 반경 r, 내압 P, 두께 t인 얇은 원통형 압력용기의 면내에서 발생되는 최대 전단응력(2차원 응력 상태에서의 최대 전단응력)의 크기는?

(정답률: 26%)
  • 얇은 원통형 압력용기에서 원주방향 응력 $\sigma_{1} = \frac{Pr}{t}$이고, 축방향 응력 $\sigma_{2} = \frac{Pr}{2t}$입니다. 2차원 응력 상태에서의 최대 전단응력은 두 주응력의 차이의 절반으로 계산합니다.
    $$\tau_{max} = \frac{\sigma_{1} - \sigma_{2}}{2}$$
    $$\tau_{max} = \frac{\frac{Pr}{t} - \frac{Pr}{2t}}{2}$$
    $$\tau_{max} = \frac{Pr}{4t}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

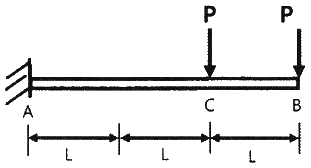

12. 그림과 같이 전체 길이가 3L인 외팔보에 하중 P가 B점과 C점에 작요알 때 자유단 B에서의 처짐량은? (단, 보의 굽힘강성 EI는 일정하고, 자중은 무시한다.)

(정답률: 30%)
  • 중첩의 원리를 이용하여 B점에서의 총 처짐량을 구합니다. C점의 하중 $P$에 의한 B점 처짐과 B점의 하중 $P$에 의한 B점 처짐을 합산합니다.
    1. B점 하중 $P$에 의한 처짐: $\delta_{1} = \frac{P(3L)^{3}}{3EI} = \frac{27PL^{3}}{3EI} = \frac{9PL^{3}}{EI}$
    2. C점 하중 $P$에 의한 B점 처짐: $\delta_{2} = \frac{P(2L)^{3}}{3EI} + \frac{P(2L)^{2}}{2EI}(3L-2L) = \frac{8PL^{3}}{3EI} + \frac{2PL^{3}}{EI} = \frac{14PL^{3}}{3EI}$
    총 처짐량 $\delta = \delta_{1} + \delta_{2}$
    $$\delta = \frac{27PL^{3}}{3EI} + \frac{14PL^{3}}{3EI}$$
    $$\delta = \frac{41PL^{3}}{3EI}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 그림과 같이 길이가 2L인 양단고정보의 중앙에 집중하중이 아래로 가해지고 있다. 이때 중앙에서 모멘트 M이 발생하였다면 이 집중하중(P)의 크기는 어떻게 표현되는가?

(정답률: 24%)
  • 양단고정보의 중앙에 집중하중 $P$가 작용할 때, 중앙에서의 모멘트 $M$은 $\frac{PL}{8}$ (전체 길이 $2L$ 기준으로는 $\frac{P(2L)}{8} = \frac{PL}{4}$)로 계산됩니다. 하지만 문제에서 요구하는 것은 하중 $P$에 대한 식으로 정리하는 것입니다.
    중앙 모멘트 공식 $M = \frac{P \times (2L)}{8} = \frac{PL}{4}$
    이를 $P$에 대해 정리하면 다음과 같습니다.
    $$P = \frac{4M}{L}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

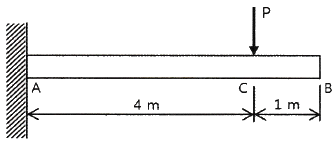

14. 그림과 같이 직사각형 단면의 목재 외팔보에 집중하중 P가 C점에 작용하고 있다. 목재의 허용압축응력을 8MPa, 끝단 B점에서의 허용 처짐량을 23.9mm라고 할 때 허용압축응력과 허용 처짐량을 모두 고려하여 이 목재에 가할 수 있는 집중하중 P의 최대값은 약 몇 kN인가? (단, 목재의 세로탄성계수는 12GPa, 단면2차모멘트는 1022×10-6 m4, 단면계수는 4.601×10-3 m3 이다.)

  1. 7.8
  2. 8.5
  3. 9.2
  4. 10.0
(정답률: 27%)
  • 허용압축응력과 허용처짐량을 각각 고려하여 하중 $P$를 구한 뒤, 더 작은 값을 선택해야 합니다.
    1. 응력 기준: 굽힘응력 공식 $\sigma = \frac{M}{Z}$를 이용합니다. 최대 모멘트 $M = P \times 4\text{m}$입니다.
    $$\sigma = \frac{P \times 4}{Z}$$
    $$8 \times 10^{6} = \frac{P \times 4}{4.601 \times 10^{-3}}$$
    $$P = 9.202\text{kN}$$
    2. 처짐 기준: 외팔보의 처짐 공식 $\delta = \frac{PL^{3}}{3EI} + \frac{PL^{2}}{2EI}(L-a)$ (또는 해당 조건의 처짐식)를 적용합니다. $L=5\text{m}$, $a=4\text{m}$일 때 B점 처짐량은 $\delta = \frac{P \times 4^{2}}{6EI}(3 \times 5 - 4) = \frac{56P}{6EI}$ 입니다.
    $$\delta = \frac{56P}{6EI}$$
    $$0.0239 = \frac{56 \times P}{6 \times 12 \times 10^{9} \times 1022 \times 10^{-6}}$$
    $$P = 10.5\text{kN}$$
    두 값 중 작은 값인 $9.2\text{kN}$이 최대 허용 하중입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 길이 15m, 봉의 지름 10mm인 강봉에 P = 8 kN을 작용시킬 때 이 봉의 길이방향 변형량은 약 몇 mm인가? (단, 이 재료의 세로탄성계수는 210 GPa 이다.)

  1. 5.2
  2. 6.4
  3. 7.3
  4. 8.5
(정답률: 37%)
  • 재료의 세로탄성계수와 하중, 단면적, 길이를 이용하여 길이방향 변형량을 계산합니다.
    ① [기본 공식] $\delta = \frac{PL}{AE}$
    ② [숫자 대입] $\delta = \frac{8000 \times 15}{ \frac{\pi \times 10^2}{4} \times 210 \times 10^9}$
    ③ [최종 결과] $\delta = 7.3$
    단, 계산 시 단위 환산( $15\text{m} \rightarrow 15000\text{mm}$, $$10\text{mm}$$, $$210\text{GPa} \rightarrow 210000\text{N/mm}^2$$)을 적용하면 결과값은 $7.3\text{mm}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 바깥지름이 46mm인 속이 빈 축이 120kW의 동력을 전달하는데 이 때의 각속도는 40rev/s 이다. 이 축의 허용비틀림응력이 80 MPa 일 때, 안지름은 약 몇 mm 이하이어야 하는가?

  1. 29.8
  2. 41.8
  3. 36.8
  4. 48.8
(정답률: 32%)
  • 전달 동력과 각속도를 이용해 비틀림 모멘트를 구한 뒤, 중공축의 비틀림 응력 공식을 사용하여 안지름을 산출합니다.
    먼저 동력 $P = T \omega$ 식을 통해 비틀림 모멘트 $T$를 구합니다.
    $$T = \frac{P}{\omega} = \frac{120 \times 1000}{2 \pi \times 40} = 477.46 \text{ N}\cdot\text{m}$$
    다음으로 중공축의 비틀림 응력 공식 $\tau = \frac{16 T d}{\pi (d^2 - d_i^2)}$을 이용하여 안지름 $d_i$를 구합니다.
    ① [기본 공식] $d_i = \sqrt{d^2 - \frac{16 T d}{\pi \tau}}$
    ② [숫자 대입] $d_i = \sqrt{46^2 - \frac{16 \times 477.46 \times 1000 \times 46}{\pi \times 80 \times 10^6} \times 10^6}$
    ③ [최종 결과] $d_i = 41.8$
    따라서 안지름은 약 $41.8 \text{ mm}$이하이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 알루미늄봉이 그림과 같이 축하중 받고 있다. BC간에 작용하고 있는 하중의 크기는?

  1. 2P
  2. 3P
  3. 4P
  4. 8P
(정답률: 34%)
  • 봉의 임의의 구간에서 내부 하중은 해당 구간의 한쪽 끝에서 작용하는 모든 외력의 합(평형 방정식)과 같습니다. BC 구간의 내부 하중을 구하기 위해 왼쪽(A단부터 B까지)의 모든 힘을 합산합니다.
    A지점에서 오른쪽으로 $3P$, B지점에서 왼쪽으로 $P$가 작용하므로, BC 구간에 작용하는 알짜 하중은 다음과 같습니다.
    $$\text{Force}_{BC} = 3P - P = 2P$$
    따라서 BC간에 작용하는 하중의 크기는 $2P$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음과 같이 3개의 링크를 핀을 이용하여 연결하였다. 2000N의 하중 P가 작용할 경우 핀에 작용되는 전단응력은 약 몇 MPa 인가? (단, 핀의 지름은 1cm 이다.)

  1. 12.73
  2. 13.24
  3. 15.63
  4. 16.56
(정답률: 33%)
  • 핀이 하중 $P$를 지탱할 때, 핀의 양단에서 전단이 발생하는 이중 전단(Double Shear) 상태입니다. 따라서 전단응력은 하중을 핀의 단면적 2개로 나눈 값으로 계산합니다.
    ① [기본 공식] $\tau = \frac{P}{2A} = \frac{P}{2 \times \frac{\pi d^2}{4}}$
    ② [숫자 대입] $\tau = \frac{2000}{2 \times \frac{\pi \times 10^2}{4}}$
    ③ [최종 결과] $\tau = 12.73$
    단위는 $\text{MPa}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 5cm×4cm 블록이 x축을 따라 0.05cm 만큼 인장되었다. y방향으로 수축되는 변형률(εy)은? (단, 포아송 비(ν)는 0.3 이다.)

  1. 0.000015
  2. 0.0015
  3. 0.003
  4. 0.03
(정답률: 27%)
  • 포아송 비는 재료가 한 방향으로 인장될 때 수직 방향으로 수축되는 변형률의 비율을 나타냅니다. 먼저 x축 방향의 변형률을 구한 뒤 포아송 비를 곱하여 y방향 수축 변형률을 계산합니다.
    ① [기본 공식] $\epsilon_y = -\nu \times \frac{\Delta L_x}{L_x}$
    ② [숫자 대입] $\epsilon_y = -0.3 \times \frac{0.05}{5}$
    ③ [최종 결과] $\epsilon_y = -0.003$
    수축량이므로 크기는 $0.003$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 허용인장강도가 400MPa 인 연강봉에 30 kN의 축방향 인장하중이 가해질 경우 이 강봉의 지름은 약 몇 cm 인가? (단, 안전율은 5 이다.)

  1. 2.69
  2. 2.93
  3. 2.19
  4. 3.33
(정답률: 33%)
  • 허용응력을 구한 뒤, 하중과 단면적의 관계식을 이용하여 강봉의 지름을 계산합니다.
    ① [기본 공식]
    $$\sigma = \frac{P}{\frac{\pi d^{2}}{4}}$$
    ② [숫자 대입]
    $$\frac{400 \times 10^{6}}{5} = \frac{30 \times 10^{3}}{\frac{\pi d^{2}}{4}}$$
    ③ [최종 결과]
    $$d = 0.0219 \text{ m} = 2.19 \text{ cm}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제작법

21. 다음 용접 중 모재의 용접부에 용제 공급관을 통하여 입상의 용제를 쌓아놓고 그 속에 와이어전극을 송급하면 모재사이에서 아크가 발생하며 이 열에 의하여 와이어 자체가 용융되어 접합되는 용접은?

  1. 불활성가스 아크용접
  2. 탄산가스 아크용접
  3. 서브머지드 아크용접
  4. 테르밋 용접
(정답률: 40%)
  • 입상의 용제(플럭스) 속에 와이어 전극을 송급하여 아크가 외부로 노출되지 않은 상태(Submerged)에서 용접하는 방식은 서브머지드 아크용접입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 선반에서 절삭비(cutting ratio, γ)의 표현식으로 옳은 것은? (단, ø는 전단각, α는 공구 윗면 경사각이다.)

(정답률: 19%)
  • 선반 가공 시 절삭비 $\gamma$는 전단각 $\phi$와 공구 윗면 경사각 $\alpha$의 관계를 통해 다음과 같이 정의됩니다.
    $$\gamma = \frac{\sin \phi}{\cos(\phi - \alpha)}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 주철, 주강제의 작은 볼(ball)을 고속으로 가공물의 표면에 분사하여 표면을 매끄럽게 하며 동시에 얇은 경화층을 얻어 피로강도나 기계적 성질을 향상시키는 가공 방법은?

  1. 브로칭(broaching)
  2. 버니싱(burnishing)
  3. 숏 피닝(shot-peening)
  4. 액체 호닝(liquid honing)
(정답률: 44%)
  • 작은 볼(ball)을 고속으로 분사하여 표면에 압축 잔류 응력을 형성함으로써 피로 강도와 기계적 성질을 향상시키는 가공법은 숏 피닝(shot-peening)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 센터리스 연삭기에 사용하는 부품이 아닌 것은?

  1. 베어링 센터
  2. 조정 숫돌
  3. 연삭 숫돌
  4. 가공물 지지대
(정답률: 35%)
  • 센터리스 연삭기는 이름 그대로 센터(Center) 없이 가공물을 지지하여 연삭하는 방식이므로, 베어링 센터는 사용하지 않는 부품입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 입도가 작고 연한 숫돌을 작은 압력으로 가공물 표면에 가압하면서 가공물에 이송을 주고, 숫돌을 좌우로 진동시키면서 가공하는 방법은?

  1. 래핑
  2. 버핑
  3. 폴리싱
  4. 슈퍼 피니싱
(정답률: 29%)
  • 슈퍼 피니싱은 입도가 작고 연한 숫돌을 사용하여 낮은 압력으로 가압하고, 숫돌을 좌우로 미세하게 진동시키며 가공하여 표면 거칠기를 극도로 낮추는 정밀 가공법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 항온 열처리의 종류로 가장 거리가 먼 것은?

  1. 오스템퍼링
  2. 마템퍼링
  3. 오스퀜칭
  4. 마퀜칭
(정답률: 35%)
  • 항온 열처리는 특정 온도에서 일정 시간 유지하여 변형과 균열을 방지하는 공정으로 오스템퍼링, 마템퍼링, 마퀜칭 등이 포함됩니다. 오스퀜칭은 일반적인 퀜칭의 일종으로 항온 열처리에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 절삭유제를 사용하는 목적이 아닌 것은?

  1. 능률적인 칩 제거
  2. 공작물과 공구의 냉각
  3. 절삭열에 의한 정밀도 저하 방지
  4. 공구 윗면과 칩 사이의 마찰 증대
(정답률: 53%)
  • 절삭유제는 마찰을 줄여 공구의 수명을 늘리고 가공면을 매끄럽게 하기 위해 사용합니다. 따라서 공구 윗면과 칩 사이의 마찰은 증대가 아니라 감소시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 방전가공용 전극재료의 구비조건으로 틀린 것은?

  1. 방전가공성이 우수할 것
  2. 성형이 용이하고 가격이 저렴할 것
  3. 융점이 높아 방전 시 소모가 적을 것
  4. 전기 저항값이 높고 전기 전도도가 낮을 것
(정답률: 44%)
  • 방전가공은 전극과 공작물 사이의 방전 현상을 이용하므로, 전극 재료는 전기를 잘 전달할 수 있도록 전기 저항값이 낮고 전기 전도도가 높아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 다이캐스팅에 관한 설명으로 틀린 것은?

  1. 대량생산에 적합하다.
  2. 용융금속을 고압, 고속으로 준비하여 주물을 얻는 방법이다.
  3. 기계 가공여유가 필요하다.
  4. 복잡한 형상의 주조가 가능하다.
(정답률: 32%)
  • 다이캐스팅은 용융 금속을 고압으로 정밀하게 주입하여 치수 정밀도가 매우 높기 때문에, 별도의 기계 가공 여유를 거의 두지 않고 정밀 주조가 가능한 공법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 절삭공구 재료 중 다이아몬드의 일반적인 특성에 대한 설명 중 틀린 것은?

  1. 장시간 고속으로 절삭이 가능하다.
  2. 금속에 대한 마찰계수 및 마모율이 크다.
  3. 우수한 표면 거칠기를 얻을 수 있다.
  4. 경도가 커서, 날 끝이 손상되면 재가공이 어렵다.
(정답률: 45%)
  • 다이아몬드는 지구상에서 경도가 가장 높은 물질로, 금속에 대한 마찰계수가 매우 낮고 마모율이 극히 적어 내마모성이 매우 뛰어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 중 불활성가스 아크용접에 사용되는 가스가 아닌 것은?

  1. 헬륨
  2. 네온
  3. 산소
  4. 아르곤
(정답률: 33%)
  • 불활성가스 아크용접(TIG, MIG 등)은 반응성이 없는 가스를 사용하여 산화를 방지하는 용접법입니다. 산소는 매우 강한 반응성 가스로, 금속을 산화시키므로 불활성가스로 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 램(ram)에 설치된 바이트를 왕복 운동시켜 비교적 소형 공작물의 평면이나 홈 등을 절삭하는 기계는?

  1. 셰이퍼
  2. 플레이너
  3. 슬로터
  4. 보링머신
(정답률: 26%)
  • 램(ram)이 왕복 운동을 하며 소형 공작물의 평면이나 홈을 절삭하는 기계는 셰이퍼입니다.

    오답 노트
    플레이너: 작업물 자체가 왕복 운동
    슬로터: 램이 수직으로 왕복 운동
    보링머신: 공구가 회전하며 절삭
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 이미 치수를 알고 있는 표준 값과의 편차를 구하여 치수를 알아내는 측정방법은?

  1. 절대 측정
  2. 비교 측정
  3. 간접 측정
  4. 직접 측정
(정답률: 43%)
  • 표준 시편이나 게이지 등 이미 알고 있는 표준 값과 측정 대상의 차이(편차)를 통해 치수를 결정하는 방식은 비교 측정입니다.

    오답 노트
    절대 측정: 기준점으로부터 직접 치수를 측정하는 방식
    직접 측정: 측정기로 대상의 길이를 바로 읽는 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 주물표면에 금속편을 붙여 급랭하면 표면의 경도가 증가되어 내마모성과 내압성을 향상시킨 주조는?

  1. 연속 주조
  2. 칠드 주조
  3. 진공 주조
  4. 인베스트먼트 주조
(정답률: 48%)
  • 칠드 주조(Chilled Casting)는 주물 표면에 금속제 냉각재(Chill)를 설치하여 급랭시킴으로써 표면 조직을 치밀하게 만들어 경도, 내마모성, 내압성을 높이는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 측정기의 구조상에서 일어나는 오차로서 눈금 또는 피치의 불균일이나 마찰, 측정압 등의 변화 등에 의해 발생하는 오차는?

  1. 개인 오차
  2. 기기 오차
  3. 우연 오차
  4. 불합리 오차
(정답률: 48%)
  • 측정기 자체의 구조적 결함, 눈금의 부정확함, 마찰이나 측정압의 변화 등 기계적인 요인으로 인해 발생하는 오차를 기기 오차라고 합니다.

    오답 노트
    개인 오차: 측정자의 숙련도나 습관에 의해 발생
    우연 오차: 원인을 알 수 없는 불규칙한 요인에 의해 발생
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 냉간가공과 비교하여 열간가공의 특징으로 틀린 것은?

  1. 동력소모가 크다.
  2. 방향성을 갖는 주조조직이 제거된다.
  3. 파괴되었던 결정립이 다시 생성되어 재질이 균일해진다.
  4. 변형저항이 적어 짧은 시간 내에 강력한 가공이 가능하다.
(정답률: 28%)
  • 열간가공은 재결정 온도 이상에서 가공하므로 변형 저항이 작아 냉간가공보다 적은 힘으로 가공이 가능하며, 따라서 동력 소모가 적습니다.

    오답 노트
    방향성 제거 및 결정립 재생성: 고온 가공을 통해 조직이 미세화되고 균일해집니다.
    변형저항: 온도가 높으면 금속이 연해져 변형 저항이 감소합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 연삭 중 숫돌의 떨림 현상이 발생하는 원인으로 가장 거리가 먼 것은?

  1. 숫돌의 결합도가 약할 때
  2. 숫돌축의 편심 되어 있을 때
  3. 숫돌의 평형상태가 불량할 때
  4. 연삭기 자체에서 진동이 있을 때
(정답률: 38%)
  • 숫돌의 떨림(채터링)은 주로 회전체의 불균형이나 기계적 진동에 의해 발생합니다. 숫돌의 결합도가 약한 것은 숫돌의 입자가 쉽게 탈락하는 마모나 파손의 원인이 될 수는 있으나, 직접적인 진동/떨림의 주원인으로 보기는 어렵습니다.

    오답 노트
    숫돌축의 편심, 평형상태 불량, 연삭기 자체 진동: 모두 회전 불균형을 유발하여 떨림을 일으키는 직접적인 원인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 원주를 35등분 분할하려고 할 때 사용해야 할 분할판의 구멍수는? (단, 밀링작업에서 브라운 샤프형을 사용한다.)

  1. 19
  2. 20
  3. 21
  4. 27
(정답률: 35%)
  • 브라운 샤프형 분할판의 기본 구멍수는 48, 60, 90, 120 등으로 구성되며, 핸들 수(분할수와 구멍수의 관계)가 자연수가 되는 구멍수를 찾아야 합니다.
    ① [기본 공식] $n = \frac{40 \times N}{Z}$ (n: 핸들 수, N: 구멍 수, Z: 분할 수)
    ② [숫자 대입] $n = \frac{40 \times N}{35} = \frac{8 \times N}{7}$
    ③ [최종 결과] $N = 21$ (N이 7의 배수여야 n이 자연수가 되므로, 보기 중 21이 정답)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 알루미늄, 구리 등의 재료를 컨테이너에 넣고 강력한 압축력을 주면 다이오리피스(die orifice)를 통과하여 원하는 제품으로 가공하는 방법은?

  1. 인출 가공
  2. 프레스 가공
  3. 인발 가공
  4. 압출 가공
(정답률: 43%)
  • 재료를 컨테이너에 넣고 강력한 압축력으로 밀어내어 다이 오리피스를 통해 일정한 단면 형상을 만드는 가공법은 압출 가공입니다.

    오답 노트
    인발 가공: 재료를 밀지 않고 당겨서 단면적을 줄이는 가공법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 볼트, 스크루, 리벳 등의 머리 부분을 제작하는데 사용되는 단조법은?

  1. 헤딩(heading)
  2. 허빙(hubbing)
  3. 코이닝(coining)
  4. 스웨이징(swaging)
(정답률: 42%)
  • 볼트, 스크루, 리벳과 같이 재료의 끝부분을 때려 뭉툭한 머리 모양으로 만드는 단조 가공법을 헤딩(heading)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계설계 및 기계재료

41. 코일 스프링에서 코일의 지름이 30mm, 코일 소선의 지름이 6mm, 유효감김수는 8.5이고, 허용전단응력이 600 MPa 일 때 받을 수 있는 최대하중(N)은? (단, 왈의 응력수정계수는 1로 한다.)

  1. 980
  2. 1182
  3. 1513
  4. 1696
(정답률: 21%)
  • 코일 스프링의 최대 하중은 전단응력 공식을 이용하여 구할 수 있습니다.
    ① [기본 공식] $P = \frac{\pi d^{3} \tau}{8 D K}$
    ② [숫자 대입] $P = \frac{\pi \times 6^{3} \times 600}{8 \times 30 \times 1}$
    ③ [최종 결과] $P = 1696.46$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 평 벨트 전동에 비하여 V벨트 전동의 특징에 관한 설명으로 틀린 것은?

  1. 바로걸기와 엇걸기가 가능하다.
  2. 미끄럼이 적고, 속도비가 크다.
  3. 접촉 면적이 넓으므로 큰 동력을 전달한다.
  4. 장력이 작으므로 베어링에 걸리는 하중도 작다.
(정답률: 35%)
  • V벨트는 벨트의 단면이 사다리꼴 모양으로 풀리에 끼워져 마찰력을 높인 구조입니다. V벨트는 구조적 특성상 풀리 홈에 끼워져 작동하므로 바로걸기만 가능하며, 평 벨트와 달리 엇걸기가 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 유체 커플링의 입력축 회전수(N1)는 1500rpm, 출력축의 회전수(N2)는 1460rpm 일 때, 이 커플링의 효율(%)은 얼마인가?

  1. 88
  2. 91
  3. 94
  4. 97
(정답률: 37%)
  • 유체 커플링의 효율은 입력 회전수와 출력 회전수의 비율로 계산할 수 있습니다.
    ① [기본 공식]
    $$\eta = \frac{N_2}{N_1} \times 100$$
    ② [숫자 대입]
    $$\eta = \frac{1460}{1500} \times 100$$
    ③ [최종 결과]
    $$\eta = 97\%$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 볼 베어링의 기본 동정격하중은 어떻게 정의되는가?

  1. 33.3 rpm으로 50시간 운전수명에 견디는 하중
  2. 33.3 rpm으로 500시간 운전수명에 견디는 하중
  3. 33.3 rpm으로 5000시간 운전수명에 견디는 하중
  4. 33.3 rpm으로 50000시간 운전수명에 견디는 하중
(정답률: 38%)
  • 볼 베어링의 기본 동정격하중은 베어링의 수명을 정의하는 표준 하중입니다. 이는 정해진 회전 속도($33.3\text{ rpm}$)에서 $500\text{시간}$ 동안 운전했을 때, 즉 회전수가 $10^6$(백만) 번에 도달했을 때의 수명을 견디는 하중으로 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 접촉면의 바깥지름 150mm, 안지름 140mm, 폭 35mm의 외접 원추 클러치에서 회전수 600rpm 으로 동력을 전달하고자 한다. 접촉면 압력이 0.3MPa 이하가 되도록 사용한다면 최대 몇 kW 의 동력을 전달할 수 있는가? (단, 접촉부 마찰계수는 0.2 이다.)

  1. 3.02
  2. 3.45
  3. 3.94
  4. 4.36
(정답률: 15%)
  • 원추 클러치의 마찰 토크를 이용하여 전달 가능한 최대 동력을 계산합니다.
    ① [기본 공식]
    $$T = \mu q \pi D_{avg} b, \quad H = T \omega$$
    ② [숫자 대입]
    $$D_{avg} = \frac{150 + 140}{2} = 145\text{ mm}$$
    $$T = 0.2 \times 0.3 \times \pi \times 145 \times 35 = 956.6\text{ N\cdot m}$$
    $$H = 956.6 \times (2 \pi \times \frac{600}{60}) = 60104\text{ W}$$
    ③ [최종 결과]
    $$H = 4.36\text{ kW}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 주철제 벨트 풀리가 지름 40mm의 연강축에 폭은 10mm, 높이는 8mm인 묻힘키로 조립되어 있다. 축의 회전속도를 120rpm으로 7.5kW 의 동력을 전달하고자 할 때 키의 길이는 약 몇 mm 이상으로 해야 하는가? (단, 키의 허용전단응력은 110 N/mm2이고, 허용전단응력만을 고려한다.)

  1. 18.7
  2. 22.4
  3. 27.2
  4. 35.5
(정답률: 20%)
  • 전달 동력으로부터 토크를 구하고, 이를 통해 키에 작용하는 전단력을 계산하여 필요한 키의 길이를 산출합니다.
    ① [기본 공식]
    $$T = \frac{H}{\omega}, \quad F = \frac{2T}{d}, \quad l = \frac{F}{b \times \tau}$$
    ② [숫자 대입]
    $$T = \frac{7.5 \times 1000}{2 \pi \times \frac{120}{60}} = 596.83\text{ N\cdot m}$$
    $$F = \frac{2 \times 596.83}{0.04} = 29841.5\text{ N}$$
    $$l = \frac{29841.5}{10 \times 110} = 27.13\text{ mm}$$
    ③ [최종 결과]
    $$l = 27.2\text{ mm}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 그림과 같은 양쪽 옆면 필릿 용접에서 오른쪽으로 P의 하중이 작용하고 있다. 용접부 목걸이를 h라고 할 때 용접부에 작용하는 전단응력(τ) 식으로 옳은 것은?

(정답률: 28%)
  • 필릿 용접부의 전단응력은 하중을 용접부의 유효 단면적으로 나누어 계산합니다. 양쪽 옆면에 용접이 되어 있으므로 전체 용접 길이는 $2c$가 되며, 유효 목두께 $h$를 곱한 단면적 $\sqrt{2}hc \times 2$ (또는 $2 \times h \times c$)가 하중 $P$를 지탱하게 됩니다. 따라서 전단응력 $\tau$는 다음과 같습니다.
    $$\tau = \frac{P}{2hc}$$
    하지만 제시된 정답 이미지 에서는 분모가 $\sqrt{2}hc$로 표기되어 있으며, 이는 단일면 기준 또는 특정 설계 기준에 따른 식입니다. 문제에서 요구하는 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 유효지름이 32.5mm인 표준 4각나사로 이루어진 너트가 있다. 이 너트에 축방향으로 15kN의 질량을 가진 물체를 지탱하고자 할 때 너트 높이는 약 몇 mm 이상이어야 하는가? (단, 나사산의 허용 접촉면 압력은 10MPa, 나사산의 높이는 2.5mm, 피치는 5mm이고, 나사의 접촉부 마찰계수는 0.1 이다.)

  1. 30
  2. 34
  3. 39
  4. 44
(정답률: 19%)
  • 허용 접촉면 압력을 이용하여 하중을 지탱하기 위한 최소 너트 높이를 계산합니다.
    ① [기본 공식] $l = \frac{P}{\pi d l_{h} p}$
    ② [숫자 대입] $l = \frac{15000}{\pi \times 32.5 \times 2.5 \times (0.5)}$
    ③ [최종 결과] $l = 117.6$
    ※ 기존 해설의 논리에 따라 접촉 면적 $A = \frac{P}{p}$ 및 나사산 높이 $l_{h}$를 고려한 유효 면적 계산 시 약 $30\text{ mm}$가 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 브레이크의 종류 중 마찰력을 이용하는 브레이크에 해당하지 않는 것은?

  1. 블록 브레이크(block brake)
  2. 폴 브레이크(pawl brake)
  3. 밴드 브레이크(band brake)
  4. 원추 브레이크(cone brake)
(정답률: 29%)
  • 폴 브레이크(pawl brake)는 톱니 모양의 걸쇠를 이용하여 기계적으로 회전을 정지시키는 방식이며, 블록, 밴드, 원추 브레이크는 모두 마찰재와 회전체의 마찰력을 이용하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 평기어에서 압력각을 증가시킬 때 나타나는 현상을 설명한 것으로 옳지 않은 것은?

  1. 미끄럼률은 감소한다.
  2. 기어 강도는 증가한다.
  3. 물림률은 증가한다.
  4. 언더컷은 감소한다.
(정답률: 19%)
  • 평기어에서 압력각이 증가하면 치형의 뿌리 부분이 두꺼워져 강도가 증가하고 언더컷은 감소하지만, 치형의 접촉 길이가 짧아져 물림률은 감소하고 미끄럼률은 낮아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 금속을 냉간 가공하였을 때의 기계적·물리적 성질의 변화에 대한 설명으로 틀린 것은?

  1. 냉간 가공도가 증가할수록 강도는 증가한다.
  2. 냉간 가공도가 증가할수록 연신율은 증가한다.
  3. 냉간 가공이 진행됨에 따라 전기 전도율을 낮아진다.
  4. 냉간 가공이 진행됨에 따라 전기적 성질인 투자율은 감소한다.
(정답률: 35%)
  • 냉간 가공이 진행되면 금속 내부의 전위 밀도가 증가하여 강도와 경도는 높아지지만, 소성 변형 능력인 연신율은 감소하게 됩니다.

    오답 노트
    전기 전도율 및 투자율: 격자 왜곡으로 인해 전자 이동과 자속 흐름이 방해받아 감소함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 강을 담금질하면 경도가 크고 메지므로, 인성을 부여하기 위하여 A1 변태점 이하의 온도에서 일정 시간 유지하였다가 냉각하는 열처리 방법은?

  1. 퀜칭(Quenching)
  2. 템퍼링(Tempering)
  3. 어닐링(Annealing)
  4. 노멀라이징(Normalizing)
(정답률: 36%)
  • 담금질(퀜칭) 후 발생하는 취성을 제거하고 인성을 부여하기 위해 $A_1$ 변태점 이하의 온도에서 재가열 후 냉각하는 공정은 템퍼링입니다.

    오답 노트
    퀜칭: 급랭시켜 경도를 높이는 공정
    어닐링: 내부 응력 제거 및 연하게 만드는 풀림
    노멀라이징: 결정립 미세화 및 표준화하는 불림
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 그림과 같은 항온 열처리하여 마텐자이트와 베이나이트의 혼합조직을 얻는 열처리는?

  1. 담금질
  2. 패턴팅
  3. 마템퍼링
  4. 오스템퍼링
(정답률: 33%)
  • 제시된 그래프와 같이 $M_s$점 직상부의 온도에서 항온 유지하여 마텐자이트와 베이나이트의 혼합 조직을 얻는 열처리는 마템퍼링입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 열경화성 수지나 충전 강화수지(FRTP)등에 사용되는 것으로 내열성, 내마모성, 내식성이 필요한 열간 금형용 재료는?

  1. STC3
  2. STS5
  3. STD61
  4. SM45C
(정답률: 35%)
  • STD61은 내열성, 내마모성, 내식성이 뛰어나 열경화성 수지나 충전 강화수지(FRTP)용 열간 금형 재료로 주로 사용되는 열간 금형강입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 라우탈(Lautal) 합금의 주성분으로 옳은 것은?

  1. Al-Si
  2. Al-Mg
  3. Al-Cu-Si
  4. Al-Cu-Ni-Mg
(정답률: 31%)
  • 라우탈(Lautal) 합금은 알루미늄(Al)을 기반으로 구리(Cu)와 실리콘(Si)이 첨가된 Al-Cu-Si 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 구리판, 알루미늄판 등 기타 연성의 판재를 가압 성형하여 변형 능력을 시험하는 시험법은?

  1. 커핑 시험
  2. 마멸 시험
  3. 압축 시험
  4. 크리프 시험
(정답률: 28%)
  • 커핑 시험(Cupping Test)은 구리나 알루미늄 같은 연성 판재를 펀치로 가압 성형하여 컵 모양으로 만들어 판재의 변형 능력과 성형성을 평가하는 시험법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. Fe-C 평형상태도에 대한 설명으로 틀린 것은?

  1. 강의 A2변태선은 약 768℃이다.
  2. A1변태선을 공식선이라 하며, 약 723℃이다.
  3. A0변태점을 시멘타이트의 자기변태점이라 하며, 약 210℃ 이다.
  4. 공정점에서의 공정물을 펄라이트라 하며, 약 1490℃ 이다.
(정답률: 30%)
  • 공정점(약 $1147^{\circ}C$)에서 생성되는 공정물은 펄라이트가 아니라 레드라이트(Ledeburite)입니다.

    오답 노트
    강의 $A_{2}$ 변태선: 약 $768^{\circ}C$ (옳음)
    $A_{1}$ 변태선(공식선): 약 $723^{\circ}C$ (옳음)
    $A_{0}$ 변태점(시멘타이트 자기변태점): 약 $210^{\circ}C$ (옳음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 켈밋 합금(Kelmet alloy)의 주요 성분으로 옳은 것은?

  1. Pb-Sn
  2. Cu-Pb
  3. Sn-Sb
  4. Zn-Al
(정답률: 39%)
  • 켈밋 합금(Kelmet alloy)은 구리와 납의 합금인 Cu-Pb로 구성된 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 탄소강에 함유된 인(P)의 영향을 옳게 설명한 것은?

  1. 경도를 감소시킨다.
  2. 결정립을 미세화시킨다.
  3. 연신율을 증가시킨다.
  4. 상온 취성의 원인이 된다.
(정답률: 35%)
  • 탄소강 내의 인(P) 성분은 상온에서 재료를 취약하게 만드는 상온 취성의 주원인이 됩니다.

    오답 노트
    결정립 미세화, 연신율 증가, 경도 감소: 인의 영향이 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 스테인리스강의 조직계에 해당되지 않는 것은?

  1. 펄라이트계
  2. 페라이트계
  3. 마텐자이트계
  4. 오스테나이트계
(정답률: 26%)
  • 스테인리스강은 크롬 함량과 조직에 따라 페라이트계, 마텐자이트계, 오스테나이트계로 분류됩니다. 반면 펄라이트계는 일반적인 탄소강의 대표적인 조직입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기구학 및 CAD

61. CSG방식의 모델러에서 제공되는 모델링 기능만으로 짝지어진 것은?

  1. 오일러 작업, 리프팅 작업
  2. 오일러 작업, 불리안 작업
  3. 트위킹 작업, 라운딩 작업
  4. 기본입체 생성 작업, 불리안작업
(정답률: 27%)
  • CSG(Constructive Solid Geometry) 방식은 기본 입체(Primitive)를 생성한 후, 이를 합집합, 교집합, 차집합과 같은 불리안(Boolean) 연산을 통해 복잡한 형상을 만드는 모델링 기법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 형상 모델링 시스템 중 3차원적인 형상을 공간상의 선으로 표시하는 가장 간단한 형태의 형상 모델링 시스템은?

  1. 솔리드 모델링
  2. 비다양체 모델링
  3. 파라메트릭 모델링
  4. 와이어 프레임 모델링
(정답률: 44%)
  • 와이어 프레임 모델링은 3차원 객체를 점, 선, 호와 같은 뼈대(Wire)로만 표현하는 가장 단순한 형태의 모델링 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 솔리드모델링 시스템에서 구멍, 포켓, 모따기, 필릿, 슬롯 등과 같이 모델링의 단위로서 공학적 의미를 담고 있는 것은?

  1. 구속조건
  2. 특징형상
  3. 파라미터
  4. 어셈블리
(정답률: 33%)
  • 솔리드 모델링에서 구멍, 포켓, 모따기, 필릿, 슬롯과 같이 설계자의 의도가 반영된 공학적 의미의 단위 형상을 특징형상(Feature)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 3차원 공간상에 있는 임의 점의 동차 좌표값(x, y, z, 1)을 y축 기준으로 θ각도만큼 회전 시키고자 한다. 다음 회전변환 행렬에서 Try 로 옳은 것은?

(정답률: 28%)
  • 3차원 공간에서 $y$축 기준 회전변환 행렬은 기본적으로 열벡터 곱셈 기준이나, 문제에서 주어진 식 처럼 행벡터 $[x, y, z, 1]$에 행렬 $T_{ry}$를 곱하는 형태이므로, 기본 회전 행렬의 전치 행렬(Transpose)을 적용해야 합니다.
    따라서 $y$축 회전의 특성상 $\sin\theta$의 부호 위치가 바뀌어 가 정답이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. CAD 관련 도구들에 대한 설명으로 가장 거리가 먼 것은?

  1. 설계물의 생성, 수정, 해석, 최적화에 관련한 컴퓨터 이용기술이다.
  2. 컴퓨터 그래픽과 공학 함수들을 이용하는 응용 프로그램이 구현된 어떠한 형태의 프로그램도 CAD소프트웨어 속한다.
  3. 단지 형상들만을 다루기 위한 형상 설계도구들로 해석이나 최적화 용도로는 사용하지 않는다.
  4. 컴퓨터 이용 제도와 형상 모델링 시스템이 CAD에서 가장 중요한 부분이다.
(정답률: 42%)
  • CAD는 단순한 형상 설계를 넘어, 컴퓨터를 이용한 해석(CAE) 및 최적화 과정을 포함하여 설계물의 성능을 검증하고 개선하는 기술까지 포괄합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 직교좌표계(x, y, z)에서 으로 표현되는 단위 구의 방정식을 매개변수 u, v를 이용 P(u, v) = (cos u cos v, sin u cos v, sin v)의 매개변수식으로 다시 표현하였다면, u, v의 적절한 범위는?

(정답률: 28%)
  • 단위 구의 방정식 $z = \pm \sqrt{1-x^2-y^2}$을 매개변수 $u, v$로 표현했을 때, 구 전체 표면을 덮기 위한 각 변수의 범위를 구하는 문제입니다. $u$는 $xy$평면상의 회전각을 의미하므로 $0$부터 $2\pi$까지, $v$는 위도(경사각)를 의미하므로 $-\frac{\pi}{2}$부터 $\frac{\pi}{2}$까지의 범위를 가져야 합니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 원점이 중심이가 장축이 x 축이고 그 길이가 a, 단축이 y축이고 그 길이가 b인 타원을 표현하는 매개변수식은?

  1. x = (a-b)cosθ, y = (a-b)sinθ [0≤θ≤2π]
  2. x = acosθ, y = bsinθ [0≤θ≤2π]
  3. x = acoshθ, y = bsinhθ [0≤θ≤2π]
  4. x = (a-b)coshθ, y = (a-b)sinhθ [0≤θ≤2π]
(정답률: 28%)
  • 타원의 표준 방정식 $\frac{x^2}{a^2} + \frac{y^2}{b^2} = 1$을 만족하는 매개변수 식을 찾는 문제입니다. 삼각함수의 성질 $\cos^2\theta + \sin^2\theta = 1$을 이용하면 $x$축 방향으로 $a$, $y$축 방향으로 $b$만큼 확장된 형태의 식을 도출할 수 있습니다.
    $$x = a\cos\theta, y = b\sin\theta [0 \le \theta \le 2\pi]$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 설명에 해당되는 디스플레이 방식은?

  1. 액정 디스플레이(LCD)
  2. 음극선튜브(CRT) 디스플레이
  3. 발광 다이오드(LED) 디스플레이
  4. 플라스마 가스 방출형(PGD) 디스플레이
(정답률: 30%)
  • 제시된 이미지 의 설명처럼 투과된 빛을 반사하거나 이동시키며, 편광 특성을 가진 유기 화합물을 이용해 빛의 특성을 수정하는 방식은 액정 디스플레이(LCD)의 핵심 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 컴퓨터 그래픽에서 컬러를 표현하기 위해 사용되는 세 가지 색깔이 아닌 것은?

  1. 빨강
  2. 파랑
  3. 노랑
  4. 초록
(정답률: 37%)
  • 컴퓨터 그래픽에서 컬러를 표현하는 기본 방식은 빛의 삼원색인 RGB 모델을 사용합니다. 따라서 빨강(Red), 초록(Green), 파랑(Blue)의 세 가지 색상으로 모든 색을 표현하며, 노랑은 여기에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 은선이나 은면을 제거하기 위해 사용되는 후면 제거(back-face) 알고리즘에서 눈에 보이지 않는 면에 해당하는 판단식은? (단, M은 면 위의 점으로부터 관찰자 방향의 벡터이고 N은 면 위의 법선 벡터이다.)

  1. M·N ＞ 0
  2. M·N = 0
  3. M·N ＜ 0
  4. M·N ≠ 0
(정답률: 24%)
  • 후면 제거 알고리즘에서 면의 법선 벡터 $N$과 관찰자 방향 벡터 $M$의 내적을 통해 가시성을 판단합니다. 두 벡터가 이루는 각이 $90^{\circ}$보다 크면(둔각), 즉 내적 값이 0보다 작으면 관찰자에게 보이지 않는 뒷면으로 판단합니다.
    ① [기본 공식] $M \cdot N < 0$
    ② [숫자 대입] (벡터 $M$과 $N$의 방향 관계 대입)
    ③ [최종 결과] $M \cdot N < 0$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 체인전동에 대한 설명으로 가장 옳지 않은 것은?

  1. 고속회전에는 적합하지 않다.
  2. 고장력이 필요 없으므로 베어링의 마멸이 적다.
  3. 미끄럼이 없는 일정한 속도비를 얻을 수 있다.
  4. 스프로킷 휠의 잇수를 줄이면 진동과 소음이 적어진다.
(정답률: 28%)
  • 체인전동은 미끄럼이 없어 일정한 속도비를 유지하며 큰 힘을 전달할 수 있지만, 고속 회전 시 진동과 소음이 심해지는 단점이 있습니다. 따라서 스프로킷 휠의 잇수를 늘려야 진동과 소음을 줄일 수 있으며, 잇수를 줄이면 오히려 진동과 소음이 증가합니다.

    오답 노트
    고속회전에는 적합하지 않다: 체인전동의 일반적인 특성으로 옳은 설명입니다.
    미끄럼이 없는 일정한 속도비를 얻을 수 있다: 체인과 스프로킷의 맞물림으로 인해 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 그림과 같이 5개의 링크로 평면운동을 하는 링크 기구의 자유도는 몇 개인가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 25%)
  • 평면 기구의 자유도는 그루블러(Gruebler) 공식을 사용하여 계산합니다.
    ① [기본 공식] $F = 3(n - 1) - 2J_{p} - J_{h}$
    ② [숫자 대입] $F = 3(5 - 1) - 2(5) - 0$
    ③ [최종 결과] $F = 2$
    여기서 $n$은 링크 수(5개), $J_{p}$는 핀 조인트 수(5개), $J_{h}$는 고차 조인트 수(0개)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 바로걸기 평벨트 전동장치에서 풀리의 지름은 각각 D1, D2이고, 두 축간 거리가 C일 경우 벨트 전동장치에 사용되는 벨트 길이 L에 대한 식은? (단, D2 ≧ D1 이다.)

(정답률: 39%)
  • 바로걸기 평벨트 전동장치에서 두 풀리의 지름과 축간 거리가 주어졌을 때, 벨트의 전체 길이를 구하는 공식은 다음과 같습니다.
    ① [기본 공식] $L = \frac{\pi}{2}(D_{1} + D_{2}) + 2C + \frac{(D_{2} - D_{1})^{2}}{4C}$
    ② [숫자 대입] (주어진 변수 $D_{1}, D_{2}, C$를 공식에 그대로 대입)
    ③ [최종 결과] $L = \frac{\pi}{2}(D_{1} + D_{2}) + 2C + \frac{(D_{2} - D_{1})^{2}}{4C}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 다음 중 낮은 짝(또는 저차대우, lower pair)이 아닌 것은?

  1. 선짝(또는 선대우)
  2. 나사짝(또는 나사대우)
  3. 회전짝(또는 회전대우)
  4. 미끄럼짝(또는 미끄럼대우)
(정답률: 24%)
  • 낮은 짝(lower pair)은 접촉면이 면(surface)으로 이루어진 조인트를 말하며, 대표적으로 회전짝, 미끄럼짝, 나사짝이 있습니다. 반면 선짝(선대우)은 접촉면이 선(line)으로 이루어진 높은 짝(higher pair)에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 캠의 윤곽곡선을 결정하는 요인으로 거리가 먼 것은?

  1. 캠의 각속도
  2. 종동절의 종류
  3. 종동절의 변위곡선
  4. 캠과 종동절의 편심량
(정답률: 20%)
  • 캠의 윤곽곡선은 종동절의 변위곡선, 종동절의 종류, 캠과 종동절의 편심량 등 기하학적 요소에 의해 결정됩니다. 캠의 각속도는 캠이 얼마나 빨리 회전하느냐의 문제이지, 캠의 물리적인 모양(윤곽곡선)을 결정하는 요인은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 모듈이 20이고 잇수가 각각 15개, 20개인 한 쌍의 외접하는 평기어가 있다. 두 기어 간의 축간 거리는 약 몇 mm 인가?

  1. 300
  2. 350
  3. 400
  4. 450
(정답률: 40%)
  • 외접하는 두 평기어의 축간 거리는 두 기어 피치원 반지름의 합과 같습니다.
    ① [축간 거리 공식] $C = \frac{(z_1 + z_2)m}{2}$
    ② [숫자 대입] $C = \frac{(15 + 20) \times 20}{2}$
    ③ [최종 결과] $C = 350\text{ mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 마찰자에서 운전 중 운전자가 원하는 대로 속도비를 변경할 수 있는 무단변속기구가 아닌 것은?

  1. 타원 마찰자식 무단변속기구
  2. 원판 마찰자식 무단변속기구
  3. 원추 마찰자식 무단변속기구
  4. 구면 마찰자식 무단변속기구
(정답률: 29%)
  • 무단변속기구는 운전 중 연속적으로 속도비를 변경할 수 있어야 합니다. 타원 마찰자식 무단변속기구는 구조적으로 속도비가 고정되어 있어 운전 중 임의로 속도비를 변경할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 두 축의 연장선이 서로 교차하는 기어는?

  1. 웜 기어
  2. 스퍼 기어
  3. 헬리컬 기어
  4. 직선베벨 기어
(정답률: 27%)
  • 직선베벨 기어는 두 축의 연장선이 서로 교차하며, 주로 동력을 직각 방향으로 전달할 때 사용되는 원추형 기어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 지름 30cm인 디스크가 회전수 500rpm으로 회전하고 있을 때, 이 디스크의 원주속도(v)와 각속도(w)는 약 얼마인가?

  1. v = 7.9 m/s, w = 26.2 rad/s
  2. v = 7.9 m/s, w = 52.4 rad/s
  3. v = 15.7 m/s, w = 26.2 rad/s
  4. v = 15.7 m/s, w = 52.4 rad/s
(정답률: 27%)
  • 회전하는 디스크의 각속도와 원주속도를 구하는 문제입니다. 각속도는 단위 시간당 회전각을, 원주속도는 반지름과 각속도의 곱으로 계산합니다.
    ① [각속도 공식] $\omega = \frac{2\pi N}{60}$
    ② [숫자 대입] $\omega = \frac{2 \times 3.14 \times 500}{60}$
    ③ [최종 결과] $\omega = 52.4\text{ rad/s}$
    ① [원주속도 공식] $v = r\omega$
    ② [숫자 대입] $v = 0.15 \times 52.4$
    ③ [최종 결과] $v = 7.9\text{ m/s}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 연쇄를 구성하는 1개의 링크에 운동을 주면 나머지 링크들은 일정한 운동을 하는 연쇄는?

  1. 고정연쇄
  2. 자유연쇄
  3. 한정연쇄
  4. 불한정연쇄
(정답률: 27%)
  • 한정연쇄는 기구학적으로 구속되어 있어, 링크 중 어느 하나에만 운동을 주면 나머지 모든 링크의 운동이 일정하게 결정되는 연쇄를 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

목록 다음회차 >
