1과목: 토목제도(CAD)

1. 1방향 슬래브에서 부모멘트 철근의 중심 간격은 위험단면에서는 슬래브 두께의 2배 이하이어야 하고, 또한 몇 ㎜ 이하로 하여야 하는가?

  1. 300㎜
  2. 250㎜
  3. 200㎜
  4. 100㎜
(정답률: 58%)
  • 1방향 슬래브의 부모멘트 철근 중심 간격은 위험단면에서 슬래브 두께의 $2$배 이하이면서 동시에 최대 $300\text{mm}$이하로 제한하여 균열을 제어해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. D25 이형철근(db=25.4mm)을 압축 철근으로 사용할 경우, fy=350MPa 이라면 겹침이음 길이는 얼마 이상이어야 하는가?

  1. 340mm
  2. 440mm
  3. 540mm
  4. 640mm
(정답률: 30%)
  • 압축 철근의 겹침이음 길이는 항복강도 $f_y$가 $400\text{MPa}$이하일 때 $0.072 \times f_y \times d_b$ 공식을 사용하여 산출합니다.
    ① [기본 공식] $L = 0.072 \times f_y \times d_b$
    ② [숫자 대입] $L = 0.072 \times 350 \times 25.4$
    ③ [최종 결과] $L = 640$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. D22 이형철근으로 스터럽의 135° 표준갈고리를 제작할 때, 135° 구부린 끝에서 최소 얼마 이상 더 연장하여야 하는가? (단, db는 철근의 지름이다.)

  1. 6db
  2. 9db
  3. 12db
  4. 15db
(정답률: 57%)
  • 스터럽의 $135^{\circ}$ 표준갈고리 제작 시, 구부린 끝부분의 최소 연장 길이는 철근 지름 $d_{b}$의 6배 이상이어야 합니다.
    ① [기본 공식] $L = 6d_{b}$
    ② [숫자 대입] $L = 6d_{b}$
    ③ [최종 결과] $L = 6d_{b}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 휨모멘트를 받는 부재에서 fck=28MPa, 등가 직사각형 응력블록의 길이 a=170mm 일 때, 압축연단에서 중립축까지의 거리 c는 얼마인가?

  1. 200mm
  2. 210mm
  3. 220mm
  4. 230mm
(정답률: 37%)
  • 등가 직사각형 응력블록의 길이 $a$와 중립축 거리 $c$ 사이의 관계식을 이용하여 계산합니다.
    ① [기본 공식] $a = \beta_1 \times c$
    ② [숫자 대입] $170 = 0.85 \times c$
    ③ [최종 결과] $c = 200\text{mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 시멘트의 분말도에 대한 설명으로 옳지 않은 것은?

  1. 시멘트 입자의 가는 정도를 나타내는 것을 분말도라 한다.
  2. 시멘트의 분말도가 높으면 수화 작용이 빨라서 조기 강도가 커진다.
  3. 시멘트의 분말도가 높으면 풍화하기 쉽고, 건조수축이 커진다.
  4. 시멘트의 오토크레이브 시험 방법에 의하여 분말도를 구한다.
(정답률: 60%)
  • 시멘트의 분말도(입자의 가는 정도)를 측정하는 시험 방법은 표준체에 의한 방법과 블레인(Blaine) 방법이 사용됩니다. 오토클레이브 시험은 분말도가 아닌 시멘트의 안정성을 시험하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 철근 구부리기에 대하 설명으로 옳지 않은 것은?

  1. 책임기술자가 승인을 한 경우를 제외하고 철근은 상온에서 구부려야 한다.
  2. 콘크리트 속에 일부가 묻혀있는 철근은 현장에서 구부리지 않는다.
  3. D35 이상 철근은 서서히 가열하여 구부린다.
  4. 설계도면에 도시되어 있으면 콘크리트 속에 묻혀 있는 철근도 구부릴 수 있다.
(정답률: 49%)
  • 철근은 원칙적으로 상온에서 구부려야 하며, 가열하여 구부리는 것은 철근의 성질을 변화시킬 수 있어 금지됩니다.

    오답 노트
    D35 이상 철근은 서서히 가열하여 구부린다: 가열 구부리기는 원칙적으로 금지되며, 상온 구부리기가 기본입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 단면의 폭 b=400㎜, 유효깊이 d=500㎜인 단철근 직사각형 보에 D22의 정철근을 2단으로 배치할 경우 그 연직 순간격은?

  1. 25㎜ 이상
  2. 35㎜ 이상
  3. 45㎜ 이상
  4. 55㎜ 이상
(정답률: 60%)
  • 철근을 2단 이상으로 배치할 때, 콘크리트가 철근 사이로 충분히 충전될 수 있도록 연직 순간격은 철근의 공칭 지름 이상 또는 $25\text{mm}$이상 중 큰 값으로 설정합니다.
    ① [기본 공식] $\text{간격} \ge \max(d_b, 25)$
    ② [숫자 대입] $\text{간격} \ge \max(22, 25)$
    ③ [최종 결과] $\text{간격} \ge 25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 시방 배합에서 사용되는 골재의 밀도는 어떤 상태를 기준으로 하는가?

  1. 절대 건조 포화 상태
  2. 공기 중 건조 상태
  3. 표면 건조 포화 상태
  4. 습윤 상태
(정답률: 77%)
  • 시방 배합은 재료의 상태를 일정하게 유지하여 배합의 정확성을 기하기 위해, 골재 내부의 빈틈은 물로 가득 차 있지만 표면에는 물이 없는 표면 건조 포화 상태를 기준으로 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 철근비가 커서 보의 파괴가 압축측 콘크리트의 파쇄로 시작될 경우 사전의 징조 없이 갑자기 일어난다. 이러한 파괴형태를 무엇이라 하는가?

  1. 연성파괴
  2. 취성파괴
  3. 항복파괴
  4. 피로파괴
(정답률: 71%)
  • 철근비가 너무 커서 인장철근이 항복하기 전에 압축측 콘크리트가 먼저 파쇄되어, 전조 증상 없이 갑작스럽게 파괴되는 현상을 취성파괴라고 합니다.

    오답 노트
    연성파괴: 철근이 먼저 항복하여 변형이 충분히 일어난 후 파괴되는 형태입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 3개의 철근으로 구성된 다발철근의 정착길이는 다발철근이 아닌 경우의 정착길이에 대하여 최소 몇 %를 증가시켜야 하는가?

  1. 20%
  2. 25%
  3. 33%
  4. 35%
(정답률: 27%)
  • 다발철근의 정착길이는 철근의 개수에 따라 증가시켜야 하며, 3개의 철근으로 구성된 경우에는 단일 철근 정착길이보다 최소 $20\%$를 증가시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 비례한도 이상의 응력에서도 하중을 제거하면 변형이 거의 처음 상태로 돌아가는데, 이때의 한도를 칭하는 용어는?

  1. 상항복점
  2. 극한강도
  3. 탄성한도
  4. 하향복점
(정답률: 79%)
  • 응력이 비례한도를 넘어서더라도 하중을 제거했을 때 영구 변형이 남지 않고 원래 상태로 돌아올 수 있는 최대 응력 지점을 탄성한도라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 콘크리트의 동해방지를 위한 대책으로 옳은 것은?

  1. 밀도가 작은 경량골재 콘크리트로 시공한다.
  2. 물-시멘트비를 크게 하여 시공한다.
  3. AE 콘크리트로 시공한다.
  4. 흡수율이 큰 골재를 사용하여 시공한다.
(정답률: 73%)
  • 콘크리트 내부에 미세한 기포를 균일하게 분산시켜 동결 융해 시 발생하는 팽창압을 흡수함으로써 동해를 방지하는 AE 콘크리트를 사용하는 것이 가장 효과적입니다.

    오답 노트
    물-시멘트비 크게 함: 동결 융해 저항성 저하
    흡수율 큰 골재: 동해 발생 가능성 증가
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 토목재료로서 콘크리트의 일반적인 특징으로 옳지 않은 것은?

  1. 콘크리트 자체가 무겁다.
  2. 압축강도에 비해 인장강도가 작다.
  3. 건조수축에 의한 균열이 생기기 쉽다.
  4. 내구성이 작다.
(정답률: 65%)
  • 콘크리트는 적절히 배합 및 양생될 경우 부식에 강하고 수명이 길어 내구성이 매우 뛰어난 재료입니다.

    오답 노트
    콘크리트 자체가 무겁다: 자중이 큰 고밀도 재료임
    압축강도에 비해 인장강도가 작다: 인장강도는 압축강도의 약 $1/10$ 수준임
    건조수축에 의한 균열이 생기기 쉽다: 수분 증발로 인한 수축 균열 발생 가능성이 높음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 압축부재의 횡철근에서 나선철근의 순간격 범위는?

  1. 20㎜ 이상, 50㎜ 이하
  2. 25㎜ 이상, 75㎜ 이하
  3. 20㎜ 이상, 80㎜ 이하
  4. 25㎜ 이상, 100㎜ 이하
(정답률: 72%)
  • 압축부재에 사용되는 나선철근의 순간격은 철근의 구속 효과와 시공성을 고려하여 $25\text{mm}$이상 $75\text{mm}$이하의 범위를 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 1방향 슬래브 최소 두께의 기준으로 옳은 것은?

  1. 50㎜ 이상
  2. 70㎜ 이상
  3. 80㎜ 이상
  4. 100㎜ 이상
(정답률: 72%)
  • 1방향 슬래브의 최소 두께 기준은 구조적 강성과 처짐 방지를 위해 $100\text{mm}$이상으로 설정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 도로교설계기준에 의하면 원심 하중은 차량이 곡선상을 달릴 때 나타나는데 이때 교면상 어느 정도 높이에서 수평 방향으로 작용하는 것으로 보는가?

  1. 500㎜
  2. 1,000㎜
  3. 1,500㎜
  4. 1,800㎜
(정답률: 41%)
  • 도로교설계기준에 따라 차량이 곡선 구간을 주행할 때 발생하는 원심 하중은 교면으로부터 $1,800\text{mm}$ 높이에서 수평 방향으로 작용하는 것으로 규정하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 토목 구조물에 대한 설계의 일반적인 절차에 있어서 다음 중 가장 나중에 행하여지는 것은?

  1. 재료의 선정
  2. 응력의 결정
  3. 하중의 결정
  4. 사용성의 검토
(정답률: 67%)
  • 토목 구조물 설계는 일반적으로 하중 결정 $\rightarrow$ 응력 결정 $\rightarrow$ 재료 선정 $\rightarrow$ 사용성 검토 순으로 진행됩니다. 따라서 구조적 안전성을 확인한 후 최종적으로 처짐이나 진동 같은 사용성을 검토하는 단계가 가장 나중에 수행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 강 구조에 사용하는 강재의 종류에 있어서 녹슬기 쉬운 강재의 단점을 개선한 강재는?

  1. 일반 구조용 압연 강재
  2. 용접 구조용 압연 강재
  3. 내후성 열간 압연 강재
  4. 너트 구조용 압연 강재
(정답률: 67%)
  • 내후성 열간 압연 강재는 구리, 크롬, 니켈 등의 합금 원소를 첨가하여 대기 부식 저항성을 높인 강재로, 일반 강재보다 녹이 슬기 어려운 특성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

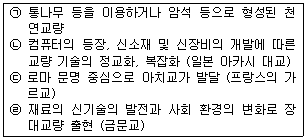

19. 다음 보기는 세계 토목 구조물을 나열한 것이다. 이름 시대 순으로 바르게 나열한 것은?

  1. ㉠→㉣→㉡→㉢
  2. ㉠→㉡→㉢→㉣
  3. ㉠→㉣→㉢→㉡
  4. ㉠→㉢→㉣→㉡
(정답률: 63%)
  • 토목 구조물의 발전 순서는 원시적인 천연교량에서 시작하여 로마 시대의 아치교, 근대 이후의 장대교량, 그리고 현대의 컴퓨터 설계 기반 정교한 교량 순으로 진행됩니다.
    따라서 의 순서는 ㉠(천연교량) $\rightarrow$ ㉢(아치교) $\rightarrow$ ㉣(장대교량) $\rightarrow$ ㉡(현대 교량) 순이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 구조적으로 정정 아치교에 해당되는 것은?

  1. 힌지 없는 아치교
  2. 2활절 아치교
  3. 2활절 스팬드럴 브레이스트 아치교
  4. 3활절 아치교
(정답률: 45%)
  • 아치교에서 3활절 아치교는 지점 2개와 아치 중앙에 1개의 힌지가 있어 정정 구조가 됩니다. 반면 힌지가 없거나 2활절인 경우는 부정정 구조에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 철근콘크리트

21. 교량의 하부 구조에 해당하지 않는 것은?

  1. 교각
  2. 교대
  3. 기초
  4. 바닥판
(정답률: 60%)
  • 교량의 구조는 크게 상부 구조와 하부 구조로 나뉩니다. 바닥판은 차량이나 보행자가 직접 통행하는 부분으로 상부 구조에 해당하며, 교각, 교대, 기초는 상부 구조를 지지하는 하부 구조에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 1방향 슬래브에서 배력 철근을 배치하는 이유가 아닌 것은?

  1. 주철근의 간격 유지
  2. 콘크리트의 건조 수축 증가
  3. 온도 변화에 의한 수축 감소
  4. 고른 응력의 분포
(정답률: 51%)
  • 배력 철근은 온도 변화나 건조 수축으로 인한 균열을 억제하고 응력을 고르게 분산시키기 위해 배치하는 것이므로, 건조 수축을 증가시키는 것이 아니라 오히려 감소(억제)시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 기둥에서 종방향 철근의 위치를 확보하고 전단력에 저항하도록 정해진 간격으로 배치된 횡방향의 보강 철근을 무엇이라 하는가?

  1. 띠철근
  2. 절곡 철근
  3. 인장 철근
  4. 주 철근
(정답률: 66%)
  • 기둥의 주철근을 감싸 종방향 철근의 위치를 고정하고 전단력에 저항하며 횡방향으로 배치하는 보강 철근을 띠철근이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 단순보에서의 전단에 관한 설명 중 옳지 않은 것은?

  1. 전단철근에는 스터럽과 절곡 철근이 있다.
  2. 전단균열의 형태는 45° 의 경사 방향이다.
  3. 휨모멘트에 대하여 먼저 검토한 후 전단을 검토한다.
  4. 보에서 최대 전단응력이 발생하는 부분은 지간의 중앙 부분이다.
(정답률: 43%)
  • 단순보에서 최대 전단응력은 지간의 중앙이 아니라 지점(양 끝단) 부근에서 발생합니다.

    오답 노트
    전단균열: 45° 경사 방향으로 발생함
    검토 순서: 휨모멘트 검토 후 전단 검토 수행함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 2개 이상의 기둥을 1개의 확대 기초로 받치도록 만든 기초는?

  1. 독립 확대기초
  2. 벽 확대기초
  3. 연결 확대기초
  4. 전면 기초
(정답률: 72%)
  • 2개 이상의 기둥을 하나의 기초판으로 묶어 지지하는 형태를 연결 확대기초라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. PS 강재의 필요한 성질이 아닌 것은?

  1. 인장강도가 커야 한다.
  2. 릴랙세이션이 커야 한다.
  3. 적당한 연성과 인성이 있어야 한다.
  4. 응력 부식에 대한 저항성이 커야한다.
(정답률: 72%)
  • PS 강재는 시간이 지남에 따라 응력이 감소하는 현상인 릴랙세이션이 작아야 초기 도입된 프리스트레스력을 효율적으로 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 강도설계법에서 강도 감소 계수에 대한 설명으로 옳은 것은?

  1. 공칭 강도에 1보다 작은 계수를 곱하여 감소시킨다.
  2. 허용 강도에 1보다 작은 계수를 곱하여 감소시킨다.
  3. 극한 강도에 1보다 작은 계수를 곱하여 감소시킨다.
  4. 파괴 강도에 1보다 작은 계수를 곱하여 감소시킨다.
(정답률: 42%)
  • 강도설계법에서는 재료의 불확실성과 시공 오차를 고려하여, 계산된 공칭 강도에 1보다 작은 강도 감소 계수를 곱하여 설계 강도를 결정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 교량의 자중을 비롯하여 교량에 부설된 모든 시설물의 중량을 무엇이라 하는가?

  1. 고정 하중
  2. 활하중
  3. 충격 하중
  4. 부하중
(정답률: 61%)
  • 교량 자체의 무게(자중)와 난간, 포장층 등 교량에 고정되어 부설된 모든 시설물의 중량은 고정 하중으로 분류합니다.

    오답 노트
    활하중: 차량이나 보행자처럼 이동하는 하중
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 강재의 보 위에 철근 콘크리트를 이어 쳐서 양자가 일체로 작용하도록 하는 구조는?

  1. 강 구조
  2. 합성 구조
  3. 콘크리트 구조
  4. 철근 콘크리트 구조
(정답률: 54%)
  • 강재 보와 철근 콘크리트를 일체로 결합하여 두 재료의 장점을 동시에 활용하는 구조를 합성 구조라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 가장 보편적으로 사용되고, 철근콘크리트로 만들어지며 3~7.5m 정도의 높이에 사용되며 역 T형 옹벽이라고도 하는 것은?

  1. 뒷부벽식 옹벽
  2. 캔틸레버 옹벽
  3. 앞부벽식 옹벽
  4. 중력식 옹벽
(정답률: 61%)
  • 철근콘크리트로 제작되어 3~7.5m 높이에서 가장 보편적으로 사용되며, 단면 형상이 역 T자 모양인 옹벽은 캔틸레버 옹벽입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 도면을 표현형식에 따라 분류할 때 구조물의 구조 계산에 사용되는 선도로 교량의 골조를 나타내는 도면은?

  1. 일반도
  2. 배근도
  3. 구조선도
  4. 상세도
(정답률: 58%)
  • 구조물의 구조 계산에 활용되며, 특히 교량의 골조와 같은 뼈대 구조를 선으로 나타낸 도면을 구조선도라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. CAD 시스템을 도입하였을 때 얻어지는 효과와 거리가 먼 것은?

  1. 도면의 표준화
  2. 작업의 효율화
  3. 제품 원가의 증대
  4. 설계의 신용도 상승
(정답률: 82%)
  • CAD 시스템 도입은 도면의 표준화, 작업 효율화, 설계 신용도 상승을 통해 결과적으로 제품 원가를 절감시키는 효과를 가져옵니다. 따라서 제품 원가의 증대는 도입 목적과 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. CAD 시스템에서 입력 장치가 아닌 것은?

  1. 키보드
  2. 디지타이저
  3. 태블릿
  4. 플로터
(정답률: 74%)
  • 플로터는 CAD 시스템에서 완성된 도면을 종이에 출력하는 대표적인 출력 장치입니다.

    오답 노트
    키보드, 디지타이저, 태블릿: 사용자 데이터를 시스템으로 전달하는 입력 장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 강 구조물을 표시하는 도면 중 부재의 치수, 소재 치수, 제작 및 조립 과정을 표시하는 도면으로 보통 설계도나 제작도를 의미하는 것은?

  1. 일반도
  2. 상세도
  3. 구조도
  4. 평면도
(정답률: 33%)
  • 강 구조물 도면 중 부재의 치수, 소재 치수, 제작 및 조립 과정 등 설계와 제작에 필요한 전반적인 내용을 표시하는 도면을 구조도라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 도면의 오른쪽 아래 끝에 도면명, 도면 번호, 축척, 도면 작성일 등의 내용을 기입하는 란을 무엇이라 하는가?

  1. 색인란
  2. 표제란
  3. 심사란
  4. 검인란
(정답률: 88%)
  • 도면의 우측 하단에 도면명, 도면 번호, 축척, 작성일 등 도면의 기본 정보를 기입하여 관리하는 란을 표제란이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림은 어떤 건설재료 단면을 나타낸 것인가?

  1. 호박돌
  2. 사질토
  3. 모래
  4. 자갈
(정답률: 80%)
  • 제시된 이미지 의 짧은 사선들이 촘촘하게 반복되는 패턴은 건설재료 도면에서 사질토를 나타내는 표준 표기법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 그림과 같이 투상하는 방법은?

  1. 제 1각법
  2. 제 2각법
  3. 제 3각법
  4. 제 4각법
(정답률: 67%)
  • 제시된 이미지 처럼 정면도를 중심으로 평면도가 아래에, 저면도가 위에, 우측면도가 왼쪽에, 좌측면도가 오른쪽에 배치되는 투상법은 제 1각법의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 가는 실선의 용도로 옳지 않은 것은?

  1. 숨은선
  2. 치수선
  3. 인출선
  4. 해칭선
(정답률: 67%)
  • 가는 실선은 치수선, 인출선, 해칭선, 중심선 등에 사용됩니다.

    오답 노트
    숨은선: 보이지 않는 부분을 나타내며 파선(점선)으로 그려야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 대칭인 도형은 중심선에서 한쪽은 외형도를 그리고 그 반대쪽은 무엇으로 표시하는가?

  1. 정면도
  2. 평면도
  3. 측면도
  4. 단면도
(정답률: 69%)
  • 대칭인 도형을 그릴 때는 효율성을 위해 중심선을 기준으로 한쪽은 외형도를 그리고, 반대쪽은 단면도로 표시하여 내부 구조를 동시에 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 같은 크기의 물체를 도면에 그릴 때 가장 작게 그려지는 척도는?

  1. 1 : 2
  2. 1 : 5
  3. 2 : 1
  4. 5 : 1
(정답률: 67%)
  • 축척은 '도면의 길이 : 실제 길이'의 비율을 나타내며, 분모(실제 길이)가 클수록 도면상에서는 더 작게 그려지는 축소척도가 됩니다.
    ① $1 : 2$ (1/2배)
    ② $1 : 5$ (1/5배)
    ③ $2 : 1$ (2배 확대)
    ④ $5 : 1$ (5배 확대)
    따라서 가장 작은 비율인 1 : 5가 가장 작게 그려집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 토목일반구조

41. 구조도의 일부를 취하여 큰 축척으로 표시한 도면은?

  1. 일반도
  2. 구조도
  3. 상세도
  4. 일반구조도
(정답률: 49%)
  • 구조도의 특정 부분을 따로 떼어내어 더 큰 축척으로 자세하게 그려낸 도면을 상세도라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. CAD 시스템으로 도면을 그릴 때 기본요소가 아닌 것은?

  1. 점
  2. 선
  3. 면
  4. 질량
(정답률: 81%)
  • CAD 도면의 기본 요소는 기하학적 형상을 정의하는 점, 선, 면(원/호 등)으로 구성됩니다.

    오답 노트
    질량: 물리적 성질이며 도면의 기하학적 기본 요소가 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. KS의 부분별 분류기호 중 KS F에 수록된 내용은?

  1. 기본
  2. 기계
  3. 요업
  4. 토건
(정답률: 80%)
  • KS 분류기호에서 'F'는 토목 및 건축 분야를 의미하는 토건 부문에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 건설 재료에서 무엇을 나타내는 단면 표시인가?

  1. 목재
  2. 구리
  3. 유리
  4. 강철
(정답률: 89%)
  • 제시된 이미지 는 나무의 나이테와 방사형 무늬를 나타내는 전형적인 목재의 단면 표시법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 도면의 치수 보조 기호의 설명으로 옳지 않은 것은?

  1. t : 파이프의 지름에 사용된다.
  2. Ø : 지름의 치수 앞에 붙인다.
  3. R : 반지름 치수 앞에 붙인다.
  4. SR : 구의 반지름 치수 앞에 붙인다.
(정답률: 73%)
  • 기호 $\text{t}$는 두께(thickness)를 나타낼 때 사용하며, 파이프의 지름은 $\text{Ø}$ 기호를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 도형의 중심을 나타내는 중심선으로 가장 적합한 것은?

  1. 파선
  2. 1점 쇄선
  3. 3점 쇄선
  4. 나선형 실선
(정답률: 81%)
  • 도형의 중심선이나 대칭선은 긴 선과 짧은 선이 교대로 나타나는 1점 쇄선으로 그리는 것이 제도 표준입니다.

    오답 노트
    파선: 숨은선 표기
    3점 쇄선: 가상선 표기
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 콘크리트 구조물에서 벽체 철근의 기호로 가장 알맞은 것은?(일부 컴퓨터에서 보기가 정상적으로 보이지 않아서 괄호뒤에 다시 한글로 서술하여 표기하여 둡니다.)

  1. Ⓦ(W 원기호)
  2. Ⓢ(S 원기호)
  3. (C)
  4. Ⓟ(P 원기호)
(정답률: 64%)
  • 콘크리트 구조물에서 벽체 철근(Wall bar)은 영문 Wall의 앞 글자를 따서 $\text{W}$를 원으로 감싼 기호인 $\text{Ⓦ}$로 표기합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 투상도에서 물체 모양과 특징을 가장 잘 나타낼 수 있는 면을 일반적으로 어느 도면으로 선정하는 것이 좋은가?

  1. 평면도
  2. 정면도
  3. 측면도
  4. 배면도
(정답률: 52%)
  • 정면도는 물체의 특징을 가장 잘 나타내는 면을 선택하여 그리는 도면으로, 전체적인 형상을 파악하는 기준이 되는 가장 중요한 도면입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 도면의 치수기입 방법으로 옳지 않은 것은?

  1. 치수는 치수선에 평행하게 기입한다.
  2. 치수선이 수직일 때 치수는 왼쪽에 쓴다.
  3. 협소한 구간에서 치수는 인출선을 사용하여 표시해도 된다.
  4. 협소 구간이 연속될 때라도 치수선의 위쪽과 아래쪽에 번갈아 써서는 안 된다.
(정답률: 49%)
  • 치수 기입 시 공간이 협소하여 치수선이 연속될 경우에는 가독성을 높이기 위해 치수선의 위쪽과 아래쪽에 번갈아 가며 기입하는 것이 올바른 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 3각법에 의한 도면배치 방법이다. ㉠, ㉡에 배치하는 도면으로 가장 적합한 것은?

  1. 측면도, 상세도
  2. 측면도, 저면도
  3. 상세도, 측면도
  4. 상세도, 구조도
(정답률: 62%)
  • 3각법 도면 배치 시 정면도를 기준으로 우측에는 측면도를, 그 주변이나 하단에는 필요한 상세도를 배치하는 것이 일반적입니다.
    에서 ㉠은 정면도 옆의 측면도, ㉡은 추가적인 정보를 제공하는 상세도 위치에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 도로 경사를 표시할 때 4%의 의미는?

  1. 수평거리 1m당 수직거리 4m의 경사
  2. 수평거리 10m당 수직거리 4m의 경사
  3. 수평거리 100m당 수직거리 4m의 경사
  4. 수평거리 1,000m당 수직거리 4m의 경사
(정답률: 69%)
  • 도로의 경사(%)는 수평거리 100m당 수직으로 변화한 높이(m)를 의미합니다.
    따라서 4% 경사는 수평거리 100m당 수직거리 4m의 경사를 뜻합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 강구조물 도면의 배치에 관한 사항으로 옳지 않은 것은?

  1. 도면을 잘 보이도록 하기 위해서는 절단선과 지시선은 생략한다.
  2. 강 구조물은 너무 길고 넓어 많은 공간을 차지하므로 몇 가지의 단면으로 절단하여 표현한다.
  3. 평면도, 측면도, 단면도 등을 소재나 부재가 잘 나타나도록 독립하여 그려도 된다.
  4. 강구조물의 도면은 제작이나 가설을 고려하여 부분적으로 제작 단위마다 상세도를 작성한다.
(정답률: 50%)
  • 강구조물 도면에서 절단선과 지시선은 부재의 정확한 위치와 가공 정보를 전달하는 필수 요소이므로 절대 생략해서는 안 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 건설재료 단면 중 강(鋼)을 나타내는 것은?

(정답률: 76%)
  • 건설재료의 단면 표시법에서 강재(강)는 촘촘한 사선으로 표시하는 것이 특징입니다.
    따라서 정답은 입니다.

    오답 노트
    : 석재(인조석)
    : 목재
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 보기의 철강 재료 기호 표시에서 재료의 종류, 최저 인장강도, 화학 성분값 등을 표시하는 부분은?

  1. ㉠
  2. ㉡
  3. ㉢
  4. ㉣
(정답률: 41%)
  • 철강 재료 기호에서 각 부분의 의미는 다음과 같습니다.

    $\text{㉠}$: 표준 규격 번호
    $\text{㉡}$: 재료의 종류(강종)
    $\text{㉢}$: 재료의 구분
    $\text{㉣}$: 최저 인장강도 및 화학 성분값
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 구조물 설계제도에서 도면의 작도 순서로 가장 알맞은 것은?

  1. 각부배근도→주철근조립도→철근상세도→일반도→단면도
  2. 각부배근도→일반도→철근상세도→주철근조립도→단면도
  3. 단면도→각부배근도→일반도→주철근조립도→철근상세도
  4. 단면도→철근상세도→주철근조립도→각부배근도→일반도
(정답률: 66%)
  • 구조물 설계제도의 일반적인 작도 순서는 전체적인 형상을 잡는 단면도부터 시작하여 세부적인 배근과 상세도로 진행됩니다.
    정답 순서: 단면도 $\rightarrow$ 각부배근도 $\rightarrow$ 일반도 $\rightarrow$ 주철근조립도 $\rightarrow$ 철근상세도
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 도로 설계 제도의 평면도에 산악, 구룽부 등의 지형을 나타내는데 사용되는 것은?

  1. 거리표
  2. 도근점
  3. 다각형
  4. 등고선
(정답률: 83%)
  • 등고선은 지표면의 높이가 같은 지점을 연결한 선으로, 평면도에서 산악이나 구릉부와 같은 지형의 높낮이와 형상을 나타내는 데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 그림은 평면도상에서 어떤 지형의 절단면 상태를 나타낸 것인가?

  1. 절토면
  2. 성토면
  3. 수준면
  4. 물매면
(정답률: 79%)
  • 평면도에서 지형의 절단면을 표시할 때, 흙을 쌓아 올린 부분은 성토면으로 표시합니다. 의 기호는 흙을 채워 높인 성토면의 전형적인 표시 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. (A)를 제3각법으로 투상하여 (B)를 얻었다. (B)의 투상도명은?

  1. 우측면도
  2. 좌측면도
  3. 정면도
  4. 평면도
(정답률: 76%)
  • 제3각법 투상법에서 물체를 위에서 내려다본 모양을 평면도라고 합니다. 의 (A) 물체를 위에서 보았을 때 나타나는 형상이 (B)와 일치하므로 평면도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 투시도에서 물체가 기면에 평행으로 무한히 멀리 있을 때 수평선 위의 한 점에 모이게 되는 점은?

  1. 시점
  2. 소점
  3. 정점
  4. 대점
(정답률: 70%)
  • 투시도에서 물체가 기면에 평행하게 무한히 멀어질 때, 그 연장선이 수평선 위에서 하나로 모이는 점을 소점이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 건설재료 중 각 강(鋼)의 치수 표시 방법은?

  1. □A-L
  2. □A×8×t-L
  3. DA-L
  4. øA–L
(정답률: 43%)
  • 강재의 치수 표시 방법 중 정방형 강(Square Steel)은 단면의 한 변의 길이를 나타내는 $\square A$와 길이를 나타내는 $L$을 조합하여 $\square A-L$로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
