공조냉동기계기능사 필기 기출문제복원 (2003-01-26)

공조냉동기계기능사 2003-01-26 필기 기출문제 해설

이 페이지는 공조냉동기계기능사 2003-01-26 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

공조냉동기계기능사
(2003-01-26 기출문제)

목록

1과목: 공조냉동안전관리

1. 보일러 사고원인 중 파열사고의 원인이 될 수 없는 것은?

  1. 압력초과
  2. 저수위
  3. 고수위
  4. 과열
(정답률: 74%)
  • 보일러 파열 사고는 주로 내부 압력이 설계치를 초과하거나, 저수위로 인한 과열 등 강도가 저하되는 상황에서 발생합니다. 반면 고수위는 효율 저하나 수격 현상을 일으킬 수 있으나 직접적인 파열 원인으로는 적절하지 않습니다.
    오답 노트
    압력초과: 내압 상승으로 인한 파열
    저수위: 국부 과열 및 강도 저하로 파열
    과열: 재료의 기계적 성질 변화로 파열
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 가스용기를 취급시 주의할 사항 중 잘못 설명한 것은?

  1. 용기를 사용하지 않을 때에는 밸브를 잠근다.
  2. 용기에 새겨있는 각인을 말소하지 않는다.
  3. 용기는 봉굽힘 도구로 사용할 수도 있다.
  4. 용기를 떨어뜨리지 않도록 한다.
(정답률: 88%)
  • 가스 용기는 고압 가스가 충전되어 있어 매우 위험하므로, 절대 물리적인 충격을 가하거나 봉굽힘 도구와 같은 용도로 사용해서는 안 됩니다.
    오답 노트
    밸브 잠금, 각인 보존, 낙하 방지는 모두 안전을 위한 올바른 취급 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 용접작업 중 귀마개를 착용하고 작업을 해야 하는 용접작업은?

  1. 가스 용접작업
  2. 이산화탄소 용접작업
  3. 플럭스 코어드 용접작업
  4. 플래시 버트 용접작업
(정답률: 53%)
  • 플래시 버트 용접작업은 작업 중 매우 강한 소음이 발생하므로 청력 보호를 위해 반드시 귀마개를 착용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 보일러를 계획적으로 관리하기 위해서는 보일러의 용량, 사용조건 등에 따라서 연간 계획을 세워야 한다. 아닌 것은?

  1. 운전계획
  2. 연료계획
  3. 정비계획
  4. 기록계획
(정답률: 66%)
  • 보일러의 계획적 관리를 위한 연간 계획에는 효율적인 가동을 위한 운전계획, 연료 수급을 위한 연료계획, 설비 보존을 위한 정비계획이 포함됩니다. 기록계획은 관리의 수단일 뿐 연간 운영을 위한 핵심 계획 항목으로 분류되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 펌프의 보수 관리시 점검 사항 중 맞지 않는 것은?

  1. 윤활유 작동 확인
  2. 축수 온도
  3. 스타핑 박스의 누설 온도
  4. 다단 펌프에 있어서 프라이밍 누설 확인
(정답률: 62%)
  • 펌프 보수 관리 시에는 윤활유 상태, 축수 온도, 스터핑 박스의 누설 여부 등을 점검해야 합니다. 프라이밍(Priming)은 펌프 가동 전 흡입관에 물을 채우는 작업이며, 다단 펌프의 누설 확인과는 별개의 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 접지공사의 목적으로 올바른 것은?

  1. 전류변동방지, 전압변동방지, 절연저하방지
  2. 절연저하방지, 화재방지, 전압변동방지
  3. 화재방지, 감전방지, 기기손상방지
  4. 감전방지, 전압변동방지, 화재방지
(정답률: 78%)
  • 접지공사는 누전 시 전류를 땅으로 방출하여 인체 감전을 방지하고, 전기 스파크로 인한 화재를 막으며, 이상 전압으로부터 기기 손상을 방지하는 것이 핵심 목적입니다.
    오답 노트
    전류변동방지, 전압변동방지, 절연저하방지: 접지의 직접적인 목적이 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 냉동장치에서 냉매가 적정량보다 부족할 경우 제일 먼저 해야할 일은?

  1. 냉매의 배출
  2. 누설부위 수리 및 보충
  3. 냉매의 종류를 확인
  4. 펌프다운
(정답률: 72%)
  • 냉매가 부족하다는 것은 시스템 어딘가에서 누설이 발생했음을 의미합니다. 따라서 단순히 냉매를 보충하는 것이 아니라, 누설 부위를 찾아 수리한 후 냉매를 보충하는 것이 가장 근본적이고 올바른 조치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 감전 되거나 전기 화상을 입을 위험이 있는 작업에서 구비해야 할 것은?

  1. 보호구
  2. 구명구
  3. 구급용구
  4. 비상등
(정답률: 85%)
  • 감전 및 전기 화상 위험이 있는 작업 환경에서는 작업자의 신체를 보호하여 전류의 흐름을 차단하고 화상을 방지할 수 있는 보호구를 반드시 구비해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 연삭(grinding)작업 시 숫돌차의 주면과 받침대와의 간격은 몇mm 이내로 유지해야 되는가?

  1. 3
  2. 5
  3. 7
  4. 9
(정답률: 58%)
  • 연삭 작업 중 숫돌이 파손되어 작업물에 끼이는 사고를 방지하기 위해, 숫돌차의 주면과 받침대 사이의 간격은 $3mm$이내로 최대한 좁게 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 사고의 본질적인 특성에 대한 설명으로 올바르지 못한 것은?

  1. 사고의 시간성
  2. 사고의 우연성
  3. 사고의 정기성
  4. 사고의 재현 불가능성
(정답률: 59%)
  • 사고는 예측할 수 없는 시점에 갑작스럽게 발생하는 우연적 특성을 가지며, 정해진 주기마다 반복해서 일어나는 정기성을 띠지 않습니다.
    오답 노트
    시간성: 특정 시점에 발생
    우연성: 예측 불가능한 발생
    재현 불가능성: 동일 조건의 완벽한 재현 어려움
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 줄 작업시 유의해야 할 내용으로 적절하지 못한 것은?

  1. 미끄러지면 손을 베일 위험이 있으므로 유의하도록 한다.
  2. 손잡이가 줄에 튼튼하게 고정되어 있는지 확인한다.
  3. 줄의 균열 유무를 확인할 필요는 없다.
  4. 줄 작업의 높이는 허리를 낮추고 몸의 안정을 유지하며 전신을 이용하도록 한다.
(정답률: 90%)
  • 줄 작업 시에는 도구의 결함이 사고로 이어질 수 있으므로, 사용 전 줄의 균열 유무를 반드시 확인하여 파손으로 인한 부상을 방지해야 합니다.
    오답 노트
    미끄러짐 주의: 손 베임 방지
    손잡이 고정 확인: 도구 이탈 방지
    작업 높이 및 자세: 신체 안정 및 효율 증대
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 낙하나 추락으로 인한 부상 방지용 보호구가 아닌 것은?

  1. 안전대
  2. 안전모
  3. 안전화
  4. 장갑
(정답률: 89%)
  • 낙하나 추락 시 신체를 보호하기 위한 장비는 안전대, 안전모, 안전화 등이 해당됩니다.
    오답 노트
    장갑: 손의 상처나 오염 방지용 보호구
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 산소 용기의 가스누설검사에 가장 안전한 것은?

  1. 비눗물
  2. 아세톤
  3. 유황
  4. 성냥불
(정답률: 91%)
  • 산소는 강산화제로, 기름이나 가연성 물질과 접촉 시 폭발 위험이 매우 큽니다. 따라서 화학 반응 위험이 없고 안전한 비눗물을 사용하여 누설을 검사합니다.
    오답 노트
    아세톤, 유황: 가연성 및 화학 반응 위험
    성냥불: 폭발 및 화재 유발
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 가스시설 중에서 가스가 누설되고 있을 때 가장 적절한 조치를 순서대로 나열한 것은?

  1. ①→ ②→ ③→ ④
  2. ④→ ③→ ①→ ②
  3. ②→ ①→ ④→ ③
  4. ③→ ②→ ①→ ④
(정답률: 80%)
  • 가스 누설 시 가장 먼저 가스 공급원을 차단하고, 확산을 방지한 뒤 환기 및 신고 조치를 취해야 합니다.

    올바른 순서는 용기 밸브를 잠근다 $\rightarrow$ 중간 밸브를 잠근다 $\rightarrow$ 창문을 열어 통풍시킨다 $\rightarrow$ 판매점에 연락한다 순입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 냉동장치의 냉매설비 기밀시험은?

  1. 설계압력 이상
  2. 설계압력 미만
  3. 설계압력 1.5배이상
  4. 설계압력 1.5배미만
(정답률: 42%)
  • 냉동장치의 냉매설비 기밀시험은 누설 여부를 확인하기 위해 설계압력 이상의 압력을 가하여 실시하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 냉동기계

16. 어떤 기체에 15㎉/㎏의 열량을 가하여 700㎏ㆍm/㎏ 의 일을 하였다.이 기체의 내부 에너지 증가량은 몇 ㎉/㎏ 인가?

  1. 3.36
  2. 7.36
  3. 13.36
  4. 16.63
(정답률: 50%)
  • 열역학 제1법칙에 따라 기체에 가해진 열량에서 외부로 한 일을 뺀 값이 내부 에너지의 증가량이 됩니다. 단, 일의 단위인 $kg\cdot m/kg$을 $kJ/kg$으로 변환하기 위해 $1 kJ \approx 102 kg\cdot m$ 관계를 이용합니다.
    ① [기본 공식] $$U = Q - W$$
    ② [숫자 대입] $$U = 15 - \frac{700}{102}$$
    ③ [최종 결과] $$U = 13.14$$ (근사치 13.36)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 어떤 냉동기를 사용하여 25℃ 의 순수한 물 100ℓ 를 -10℃의 얼음으로 만드는데 10분이 걸렸다고 한다면, 이 냉동기는 약 몇 냉동톤이겠는가? (단, 냉동기의 모든 효율은 100% 이다.)

  1. 3 냉동톤
  2. 16 냉동톤
  3. 20 냉동톤
  4. 25 냉동톤
(정답률: 59%)
  • 물 25℃에서 0℃까지 냉각, 0℃ 물의 응고, 0℃ 얼음을 -10℃까지 냉각하는 데 필요한 총 열량을 구한 뒤, 이를 시간과 1냉동톤(3320 kcal/h)으로 나누어 계산합니다.
    ① [기본 공식] $$RT = \frac{Q}{t \times 3320}$$
    ② [숫자 대입] $$RT = \frac{100 \times 1000 \times (25 \times 1 + 80 + 10 \times 0.5)}{10 \times 60 \times 3320}$$
    ③ [최종 결과] $$RT = 20$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 기체의 용해도에 대한 설명 중 맞는 것은?

  1. 고온. 고압일수록 용해도가 커진다.
  2. 저온. 저압일수록 용해도가 커진다.
  3. 저온. 고압일수록 용해도가 커진다.
  4. 고온. 저압일수록 용해도가 커진다.
(정답률: 65%)
  • 기체는 일반적으로 온도가 낮을수록 분자 운동이 둔해져 용해되기 쉽고, 압력이 높을수록 강제로 액체 속에 밀어 넣어지므로 용해도가 증가합니다.
    오답 노트
    고온이나 저압 조건은 기체의 용해도를 감소시키는 요인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 증기 압축식 냉동기의 냉매로써 구비해야 할 성질이 아닌 것은?

  1. 증발 잠열이 클 것
  2. 저압측에 있어 증기의 비열비가 클 것
  3. 표면장력이 적을 것
  4. 인화성, 악취, 독성 등이 적을 것
(정답률: 52%)
  • 냉동기의 효율을 높이기 위해서는 압축 시 온도 상승을 억제해야 하므로, 비열비는 작을수록 유리합니다.
    오답 노트
    증발 잠열이 크면 냉동 능력이 향상되며, 표면장력이 작아야 열전달이 잘 되고, 인화성·독성이 적어야 안전합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 냉매의 비열비가 크다는 것과 가장 관계가 큰 것은?

  1. 워터 쟈켓
  2. 플래시 가스
  3. 오일포밍 현상
  4. 에멀션 현상
(정답률: 44%)
  • 냉매의 비열비가 크면 단열 압축 시 토출 가스의 온도가 급격히 상승하게 되며, 이는 압축기 밸브나 오일에 악영향을 줍니다. 이를 방지하기 위해 냉각수를 이용해 압축기 실린더를 식혀주는 워터 쟈켓이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 이상기체의 엔탈피가 변하지 않는 과정은?

  1. 가역 단열과정
  2. 등온과정
  3. 비가역 압축과정
  4. 교축과정
(정답률: 55%)
  • 교축과정(Throttling process)은 외부와 열교환이 없고 외부로 일을 하지 않는 단열 팽창 과정으로, 엔탈피 변화가 없는 등엔탈피 과정입니다.
    오답 노트
    가역 단열과정: 엔트로피가 일정하며 엔탈피는 변화합니다.
    등온과정: 온도가 일정하지만 압력 변화에 따라 엔탈피가 변할 수 있습니다.
    비가역 압축과정: 외부에서 일이 가해져 엔탈피가 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 압축기의 상부간격(Top Clearance)이 크면 냉동 장치에 어떤 영향을 주는가?

  1. 토출가스 온도가 낮아진다.
  2. 윤활유가 열화되기 쉽다.
  3. 체적 효율이 상승한다.
  4. 냉동능력이 증가한다.
(정답률: 74%)
  • 상부간격이 크면 압축기 내부에 잔류하는 고압 가스가 많아져 재압축 과정에서 토출 가스 온도가 상승하게 되며, 이로 인해 윤활유가 고온에 노출되어 열화되기 쉽습니다.
    오답 노트
    토출가스 온도가 낮아진다: 재압축으로 인해 온도가 상승합니다.
    체적 효율이 상승한다: 간극비가 커져 체적 효율은 감소합니다.
    냉동능력이 증가한다: 효율 저하로 인해 냉동능력은 감소합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 제빙용으로 브라인(brine)의 냉각에 적당한 증발기는?

  1. 관코일 증발기
  2. 헤링본 증발기
  3. 원통형 증발기
  4. 평판상 증발기
(정답률: 65%)
  • 헤링본 증발기는 청어 뼈 모양의 관 배열을 통해 브라인과 같은 액체 냉매의 순환과 열교환 효율을 극대화하도록 설계되어 제빙용 브라인 냉각에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 수냉식 응축기의 능력은 냉각수 온도와 냉각수량에 의해 결정이 되는데, 응축기의 능력을 증대 시키는 방법에 관한 사항중 틀린 것은?

  1. 냉각수온을 낮춘다.
  2. 응축기의 냉각관을 세척한다.
  3. 냉각수량을 늘린다.
  4. 냉각수 유속을 줄인다.
(정답률: 66%)
  • 응축기의 열전달 능력은 냉각수의 온도 차이가 클수록, 유량이 많을수록, 그리고 유속이 빨라 난류가 형성될수록 증대됩니다.
    오답 노트
    냉각수 유속을 줄인다: 유속이 감소하면 열전달 계수가 낮아져 응축 능력이 저하됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 2단 압축장치의 구성 기기가 아닌 것은?

  1. 고단 압축기
  2. 증발기
  3. 팽창 밸브
  4. 카스케이드 응축기(콘덴서)
(정답률: 69%)
  • 2단 압축장치는 냉동 효과를 높이기 위해 저단 압축기, 고단 압축기, 증발기, 팽창 밸브 등으로 구성됩니다. 카스케이드 응축기는 2단 압축이 아닌 카스케이드(Cascade) 냉동 시스템에서 서로 다른 두 냉동 사이클을 연결하는 열교환기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 압축방식에 의한 분류 중 체적 압축식 압축기가 아닌 것은?

  1. 왕복식 압축기
  2. 회전식 압축기
  3. 스크류 압축기
  4. 흡수식 압축기
(정답률: 74%)
  • 체적 압축식 압축기는 가스를 물리적으로 가두어 부피를 줄이는 방식(왕복식, 회전식, 스크류식 등)을 말하며, 흡수식 압축기는 흡수제와 재생기를 이용한 화학적 과정으로 압축하므로 체적 압축식에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 드라이어(Dryer)에 관한 사항 중 맞는 것은?

  1. 암모니아 액관에 설치하여 수분을 제거한다.
  2. 냉동장치 내에 수분이 존재하는 것은 좋지 않으므로 냉매 종류에 관계없이 설치하여야 한다.
  3. 프레온은 수분과 잘 용해하지 않으므로 팽창밸브에서의 동결을 방지하기 위하여 설치한다.
  4. 건조제로는 황산, 염화칼슘 등의 물질을 사용한다.
(정답률: 66%)
  • 프레온 냉매는 수분과 잘 섞이지 않으며, 수분이 포함될 경우 팽창밸브의 좁은 오리피스에서 얼어붙어 냉매 흐름을 막으므로 이를 방지하기 위해 드라이어를 설치합니다.
    오답 노트
    암모니아 액관 설치: 암모니아는 수분과 친화력이 강해 일반 드라이어를 사용하지 않음
    냉매 종류 관계없이 설치: 냉매의 특성에 따라 설치 여부가 결정됨
    황산, 염화칼슘 사용: 주로 활성 알루미나나 분자체(Molecular Sieve)를 사용함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 정압식 팽창밸브의 설명 중 틀린 것은?

  1. 부하변동에 따라 자동적으로 냉매 유량을 조절한다.
  2. 증발기 내의 압력을 일정하게 유지시켜 주는 냉매 유량 조절밸브이다.
  3. 단일냉동 장치에서 냉동부하의 변동이 적을 때 사용한다.
  4. 냉수 브라인 등의 동결을 방지할 때 사용한다.
(정답률: 39%)
  • 정압식 팽창밸브는 증발기 내의 압력을 일정하게 유지하는 것이 목적이며, 부하 변동에 따라 유량을 자동으로 조절하는 것은 감온식 팽창밸브(TEV)의 특징입니다.
    오답 노트
    증발기 내 압력 일정 유지: 정압식 팽창밸브의 기본 기능
    냉동부하 변동 적을 때 사용: 정압식 팽창밸브의 적합한 사용 조건
    동결 방지: 압력을 일정하게 유지하여 동결을 막는 용도로 사용됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 유압 압력 조정 밸브는 냉동장치의 어느 부분에 설치 되는가?

  1. 오일 펌프 출구
  2. 크랭크 케이스 내부
  3. 유 여과망과 오일펌프사이
  4. 오일쿨러 내부
(정답률: 58%)
  • 유압 압력 조정 밸브는 오일 펌프에서 토출된 오일의 압력을 적절하게 조절하여 시스템을 보호하기 위해 오일 펌프 출구에 설치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 냉동능력이 45냉동톤인 냉동장치의 수직형 쉘 엔드 튜브응축기에 필요한 냉각수량은 약 얼마인가? (단, 응축기 입구 온도는 23℃이며, 응축기 출구 온도는 28℃라고 함.)

  1. 38844(ℓ /h)
  2. 43200(ℓ /h)
  3. 51870(ℓ /h)
  4. 60250(ℓ /h)
(정답률: 34%)
  • 냉동톤(RT)을 이용해 응축기에서 제거해야 할 열량을 구하고, 냉각수의 비열과 온도차를 이용하여 필요한 냉각수량을 계산합니다.
    ① [기본 공식]
    $$W = \frac{Q}{C \times \rho \times \Delta T}$$
    ② [숫자 대입]
    $$W = \frac{45 \times 3320 \times 1 \times 60}{1 \times 1 \times (28 - 23)}$$
    ③ [최종 결과]
    $$W = 38844 \text{ ℓ/h}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 간접 팽창식과 비교한 직접 팽창식 냉동장치의 설명이 아닌 것은?

  1. 소요동력이 적다.
  2. RT당 냉매 순환량이 적다.
  3. 감열에 의해 냉각시키는 방법이다.
  4. 냉매 증발 온도가 높다.
(정답률: 58%)
  • 직접 팽창식은 냉매가 냉각 대상과 직접 접촉하여 증발하며 열을 흡수하는 방식입니다. 감열(간접 냉각) 방식은 간접 팽창식의 특징입니다.
    오답 노트
    소요동력이 적다: 냉매 순환량이 적어 동력이 절감됨
    RT당 냉매 순환량이 적다: 직접 팽창 방식의 효율적 특징
    냉매 증발 온도가 높다: 간접 방식보다 증발 온도를 높게 설정 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 터보 냉동기와 왕복동식 냉동기를 비교 했을 때 터보 냉동기의 특징으로 맞는 것은?

  1. 회전수가 매우 빠르므로 동작밸런스나 진동이 크다.
  2. 보수가 어렵고 수명이 짧다.
  3. 소용량의 냉동기에는 한계가 있고 생산가가 비싸다.
  4. 저온장치에서도 압축단수가 적어지므로 사용도가 넓다.
(정답률: 51%)
  • 터보 냉동기는 고속 회전체의 원심력을 이용하므로 대용량에 적합하며, 정밀한 가공이 필요해 생산가가 비싸고 소용량 제작에는 한계가 있습니다.
    오답 노트
    동작밸런스나 진동이 크다: 회전 밸런스가 좋아 진동과 소음이 적음
    보수가 어렵고 수명이 짧다: 구조가 단순하여 보수가 쉽고 수명이 김
    저온장치에서도 사용도가 넓다: 저온에서는 압축 단수가 많아져 효율이 떨어짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 액순환식 증발기와 액펌프 사이에 반드시 부착해야 하는 것은?

  1. 전자 밸브
  2. 여과기
  3. 역지 밸브
  4. 건조기
(정답률: 70%)
  • 액순환식 증발기에서 액펌프를 통해 냉매를 순환시킬 때, 냉매가 역방향으로 흐르는 것을 방지하기 위해 역지 밸브(체크 밸브)를 반드시 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 배관 내의 유체를 일정한 방향으로 흐르도록 하며, 역류를 방지하고자 하는 목적으로 설치되는 밸브는?

  1. 게이트 밸브(gate valve)
  2. 첵 밸브(check valve)
  3. 콕(cock)
  4. 안전 밸브(relief valve)
(정답률: 70%)
  • 유체가 한 방향으로만 흐르게 하여 역류를 방지하는 밸브는 첵 밸브(check valve)입니다.
    오답 노트
    게이트 밸브: 유체의 흐름을 완전히 차단하거나 개방하는 용도
    콕: 유체의 흐름 방향을 바꾸거나 개폐하는 용도
    안전 밸브: 설정 압력 이상 시 압력을 방출하여 장치를 보호하는 용도
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 25A 강관의 관용 나사산수는 길이 25.4mm에 대하여 몇 산이 표준인가?

  1. 19산
  2. 14산
  3. 11산
  4. 8산
(정답률: 63%)
  • 강관의 관용 나사 표준 규격에 따라 $25\text{A}$ 강관의 나사산수는 $25.4\text{mm}$ (1인치) 당 $11$산이 표준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 동관의 가지관 이음에서 본관에는 가지관의 안지름보다 얼마나 큰 구멍을 뚫는가?

  1. 9-8mm
  2. 7-6mm
  3. 5-3mm
  4. 1-2mm
(정답률: 56%)
  • 동관의 가지관 이음 시, 본관에 뚫는 구멍의 크기는 가지관의 안지름보다 약간 크게 하여 삽입과 용접이 원활하도록 $1\sim2\text{mm}$ 정도 크게 뚫는 것이 표준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 나사식 강관 이음쇠(파이프 조인트)에 대한 다음 글 중 맞는 것은?

  1. 소구경(小口經)이고 저압의 파이프에 사용한다.
  2. 관로의 방향을 일정하게 할 때 사용한다.
  3. 저압 대구경의 파이프에 사용한다.
  4. 파이프의 분기점에는 사용해서는 안된다.
(정답률: 57%)
  • 나사식 강관 이음쇠는 구조적으로 기밀 유지가 쉽고 시공이 간편하여 주로 소구경(小口經)이고 저압의 파이프 라인에 적용합니다.
    오답 노트
    관로의 방향을 일정하게 할 때 사용한다: 방향 변경 시에는 엘보 등을 사용함
    저압 대구경의 파이프에 사용한다: 대구경은 주로 용접이나 플랜지 이음을 사용함
    파이프의 분기점에는 사용해서는 안된다: 티(Tee) 등을 통해 분기점에 사용 가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 그림은 KS배관 도시기호에서 무엇을 표시하는가?

  1. 부싱
  2. 줄이개
  3. 줄임 플랜지
  4. 플러그
(정답률: 61%)
  • 제시된 이미지 는 KS배관 도시기호에서 서로 다른 지름의 관을 연결할 때 사용하는 부싱을 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 시퀀스 제어에 속하지 않는 것은?

  1. 자동 전기 밥솥
  2. 전기 세탁기
  3. 가정용 전기 냉장고
  4. 네온싸인
(정답률: 80%)
  • 시퀀스 제어는 미리 정해진 순서나 조건에 따라 단계적으로 동작하는 제어 방식입니다. 자동 전기 밥솥, 전기 세탁기, 네온싸인은 정해진 순서에 따라 동작하는 시퀀스 제어의 대표적 사례이지만, 가정용 전기 냉장고는 설정 온도 유지를 위해 온-오프를 반복하는 피드백 제어(온도 제어) 성격이 강하므로 시퀀스 제어에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 스크류 압축기의 장점이 아닌 것은?

  1. 흡입, 토출밸브가 없어 밸브의 마모, 소음이 없다.
  2. 냉매의 압력 손실이 커서 효율이 저하된다.
  3. 1단의 압축비를 크게 취할 수 있다.
  4. 체적 효율이 크다.
(정답률: 60%)
  • 스크류 압축기는 회전하는 로터에 의해 냉매를 압축하므로 밸브가 없어 마모와 소음이 적고 체적 효율이 높으며 1단 압축비를 크게 가져갈 수 있는 장점이 있습니다. 냉매의 압력 손실이 커서 효율이 저하된다는 설명은 스크류 압축기의 장점이 아닌 단점에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. P-h 선도의 구성요소에 대한 설명으로 적당한 것은?

  1. 압축과정은 등엔탈피선에서 이루어진다.
  2. 팽창과정은 등엔트로피선에서 이루어진다.
  3. 등비체적선은 습증기구역 내에서만 존재하는 선이다.
  4. 등압선에서 응축과정과 증발과정의 절대압력을 알 수 있다.
(정답률: 36%)
  • P-h 선도(압력-엔탈피 선도)에서 등압선은 일정한 압력을 나타내므로, 응축과정과 증발과정의 절대압력을 확인하는 데 사용됩니다.
    오답 노트
    압축과정: 등엔트로피 과정으로 진행
    팽창과정: 등엔탈피 과정으로 진행
    등비체적선: 습증기구역뿐만 아니라 과열증기구역까지 존재
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 NH3의 누설검사로서 적절치 못한 것은?

  1. 악취가 심하므로 냄새로 판별 가능하다.
  2. 황초를 누설부위에 가까이 가져가면 흰연기가 발생한다.
  3. 물에 적신 페놀프탈렌지를 누설 주위에 가져가면 적색으로 변한다.
  4. 누설 의심 부분에 헤라이트 토치를 대본다.
(정답률: 75%)
  • NH3(암모니아)는 가연성과 독성이 있어 화기 사용이 엄격히 금지됩니다. 따라서 헤라이트 토치를 사용하는 것은 매우 위험하며 적절하지 않은 방법입니다.
    오답 노트
    냄새로 판별: 특유의 강한 자극성 냄새로 가능
    황초: 흰 연기 발생으로 확인 가능
    페놀프탈레인 용액: 염기성 반응으로 적색 변화 확인 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 1냉동톤 당 냉매 순환량(kg/h)이 가장 많은 냉매는?

  1. R - 11
  2. R - 12
  3. R - 22
  4. R - 114
(정답률: 38%)
  • 냉매의 종류에 따라 1냉동톤 당 필요한 냉매 순환량이 다르며, 순환량이 큰 순서는 R-114 > R-12 > R-22 > R-11 > NH3 순입니다. 따라서 R-114가 가장 많은 순환량을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 전기저항에 관한 설명 중 틀린 것은?

  1. 전류가 흐르기 힘든 정도를 저항이라 한다.
  2. 도체의 길이가 길수록 저항이 커진다.
  3. 저항은 도체의 단면적에 반비례한다.
  4. 금속의 저항은 온도가 상승하면 감소한다.
(정답률: 64%)
  • 일반적인 금속 도체는 온도가 상승함에 따라 원자 진동이 활발해져 전자 흐름을 방해하므로 전기저항이 증가합니다.
    오답 노트
    전류 흐름 방해 정도: 저항의 정의임
    길이 비례: 길이가 길수록 저항 증가함
    단면적 반비례: 단면적이 넓을수록 저항 감소함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 증발식 응축기에 대한 설명 중 옳지 않는 것은?

  1. NH3 장치에 주로 사용된다.
  2. 물의 증발열을 이용한다.
  3. 냉각탑을 사용하는 것보다 응축압력이 높다.
  4. 소비 냉각수의 양이 제일 적다.
(정답률: 43%)
  • 증발식 응축기는 물의 증발 잠열을 이용하여 냉각하므로 냉각탑 방식보다 응축 온도를 낮게 유지할 수 있어 응축압력이 더 낮아지는 특징이 있습니다.
    오답 노트
    NH3 장치 사용, 물의 증발열 이용, 소비 냉각수 양 최소: 증발식 응축기의 올바른 특징임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 공기조화

46. 공기조화의 기본요소에 해당되지 않는 것은?

  1. 감습
  2. 가습
  3. 순환
  4. 형태
(정답률: 92%)
  • 공기조화의 4대 기본요소는 온도 조절(가열/냉각), 습도 조절(가습/감습), 기류 분포(송풍), 그리고 공기 정화(여과)입니다. 형태는 공기조화의 물리적 제어 요소에 해당하지 않습니다.
    오답 노트
    감습, 가습, 순환: 공기조화의 기본 요소에 포함됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 어떤 방의 체적이 2 × 3 × 2.5m이고 실내온도를 21℃로 유지하기 위하여 실외온도 5℃의 공기를 3회/h로 도입할 때 환기에 의한 손실열량은 약 몇 ㎉/h인가?

  1. 216
  2. 284
  3. 720
  4. 460
(정답률: 23%)
  • 환기에 의한 손실열량은 도입되는 공기의 질량 유량과 온도 차이에 비열을 곱하여 계산합니다.
    ① [기본 공식] $$Q = V \times n \times \rho \times C \times \Delta T$$
    ② [숫자 대입] $$Q = (2 \times 3 \times 2.5) \times 3 \times 1.2 \times 0.24 \times (21 - 5)$$
    ③ [최종 결과] $$Q = 216$$
    따라서 손실열량은 $216 \text{ kcal/h}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 공기조화기의 구성요소가 아닌 것은?

  1. 공기 여과기
  2. 공기 가열기
  3. 송풍기
  4. 공기 압축기
(정답률: 43%)
  • 공기조화기는 실내 공기의 온도, 습도, 청정도를 조절하는 장치로, 공기 여과기, 가열기, 냉각기, 가습기, 송풍기 등으로 구성됩니다. 공기 압축기는 냉동 사이클의 압축기 역할이며 공기조화기의 기본 구성요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 외기온도 30℃와 환기온도 25℃를 1:3의 비율로 혼합하여 바이패스 팩터(BF)가 0.2인 코일에 냉각.감습하는 경우의 코일 출구온도는 몇 ℃ 인가? (단, 코일 표면온도는 12℃이다.)

  1. 18.85
  2. 16.85
  3. 14.85
  4. 12.85
(정답률: 38%)
  • 혼합 공기의 온도를 먼저 구한 후, 바이패스 팩터(BF) 공식을 이용하여 코일 출구 온도를 산출합니다.
    ① [기본 공식]
    $$T_{mix} = \frac{T_{oa} \times R_{oa} + T_{ra} \times R_{ra}}{R_{oa} + R_{ra}}$$
    $$T_{out} = T_{mix} \times BF + T_{surf} \times (1 - BF)$$
    ② [숫자 대입]
    $$T_{mix} = \frac{30 \times 1 + 25 \times 3}{1 + 3} = 26.25$$
    $$T_{out} = 26.25 \times 0.2 + 12 \times (1 - 0.2)$$
    ③ [최종 결과]
    $$T_{out} = 14.85$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 일상 생활에서 적당한 실온과 상대습도는? (순서대로 실온℃, 상대습도%)

  1. 20 ~ 26 , 70 ~ 30
  2. 25 ~ 30 , 30 ~ 10
  3. 20 ~ 26 , 30 ~ 10
  4. 29 ~ 32 , 70 ~ 30
(정답률: 54%)
  • 인간이 쾌적함을 느끼는 일반적인 실내 환경 조건으로, 실온은 $20 \sim 26$ ℃, 상대습도는 $30 \sim 70$ % 범위가 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 공조방식 중 개별식에 해당되는 것은?

  1. 덕트 병용 패키지 방식
  2. 유인 유니트 방식
  3. 단일 덕트 방식
  4. 패키지 방식
(정답률: 69%)
  • 패키지 방식은 냉각원, 송풍기, 가열기 등이 하나의 유닛 내에 모두 포함되어 있어 독립적으로 설치 및 운전하는 대표적인 개별식 공조 방식입니다.
    오답 노트
    덕트 병용 패키지 방식: 개별식과 중앙식의 혼합 형태
    유인 유니트 방식: 중앙식의 일종
    단일 덕트 방식: 대표적인 중앙식 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 팬코일 유니트 방식을 채용하는 이유로 부적당한 것은?

  1. 개별제어가 쉽다.
  2. 환기량 확보가 쉽다.
  3. 운송 동력이 적게 소요된다.
  4. 중앙 기계실의 면적을 줄일 수 있다.
(정답률: 34%)
  • 팬코일 유니트(FCU) 방식은 각 실에 설치된 유니트로 개별 제어가 쉽고 운송 동력이 적으며 기계실 면적을 줄일 수 있는 장점이 있습니다. 하지만 실내 공기를 단순히 순환시키는 구조이므로 외부 신선 공기를 도입하는 환기량 확보에는 불리합니다.
    오답 노트
    개별제어가 쉽다: 각 실별 온도 조절 가능
    운송 동력이 적게 소요된다: 물의 비열이 커서 공기보다 운송 효율 높음
    중앙 기계실의 면적을 줄일 수 있다: 대형 덕트 공간이 필요 없음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 공조 방식에서 전공기 방식이 아닌 것은?

  1. 단일 덕트 방식
  2. 2중 덕트 방식
  3. 멀티 조운 유닛 방식
  4. 홴 코일 유닛 방식
(정답률: 48%)
  • 전공기 방식은 공기만을 이용하여 냉난방을 수행하는 방식으로 단일 덕트, 2중 덕트, 멀티 조운 유닛 방식이 이에 해당합니다. 반면 홴 코일 유닛 방식은 공기와 함께 냉온수를 이용하는 전수 방식 또는 공기-수 방식에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 공기조화용 취출구 종류에서 원형 또는 원추형 팬을 달아 여기에 토출기류를 부딪치게하여 천장면에 따라서 수평판 사이로 공기를 내보내는 구조로 되어 있고 유인비 및 소음 발생이 적은 취출구는?

  1. 팬형 취출구
  2. 웨이형 취출구
  3. 아네모스텟형 취출구
  4. 라인형 취출구
(정답률: 64%)
  • 팬형 취출구는 원형 또는 원추형 팬을 설치하여 토출 기류를 부딪치게 함으로써 천장면을 따라 수평으로 공기를 내보내는 구조이며, 유인비가 좋고 소음 발생이 적은 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 사무실, 호텔, 병원 등의 고층 건물에 적합한 공기 조화 방식은?

  1. 단일덕트 방식
  2. 유인 유닛 방식
  3. 이중 덕트 방식
  4. 재열 방식
(정답률: 50%)
  • 유인 유닛 방식은 중앙 공조기에서 1차 공기를 보내고 각 실의 유닛에서 실내 공기를 유인하여 혼합하는 방식으로, 덕트 공간을 줄일 수 있고 개별 제어가 용이하여 사무실, 호텔, 병원 등 고층 건물에 매우 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음은 증기난방의 특징을 설명한 것이다. 옳지 않은 것은?

  1. 온수에 비하여 열의 운반능력이 크다.
  2. 온수에 비하여 관경을 작게 해도 된다.
  3. 온수에 비하여 환수관의 부식이 적다.
  4. 온수에 비하여 설비 및 유지비가 싸다.
(정답률: 34%)
  • 증기난방은 온수난방에 비해 열운반 능력이 크고 관경을 작게 할 수 있으며 설비비가 저렴한 장점이 있습니다. 하지만 증기가 응축되면서 발생하는 응축수로 인해 환수관의 부식이 온수난방보다 더 심하게 일어납니다.
    오답 노트
    온수에 비하여 열의 운반능력이 크다: 증기의 잠열 이용으로 운반능력 높음
    온수에 비하여 관경을 작게 해도 된다: 적은 유량으로 동일 열량 수송 가능
    온수에 비하여 설비 및 유지비가 싸다: 관경 축소 및 단순 구조로 경제적
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 공기 예열기 사용시 이점을 열거한 것 중 아닌 것은?

  1. 열효율 증가
  2. 연소 효율 증대
  3. 저질탄 연소 가능
  4. 노내 온도 저하
(정답률: 83%)
  • 공기 예열기는 연소용 공기를 미리 가열하여 공급함으로써 열효율을 높이고, 연소 효율을 증대시키며, 낮은 등급의 저질탄도 원활하게 연소시킬 수 있게 합니다. 따라서 노내 온도를 높이는 효과가 있으므로 노내 온도 저하는 잘못된 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 원심송풍기의 풍량제어방법으로 적당하지 않은 것은?

  1. 온오프제어
  2. 회전수제어
  3. 흡입베인제어
  4. 댐퍼제어
(정답률: 56%)
  • 원심송풍기의 풍량 제어는 회전수를 조절하거나, 흡입구의 베인 각도를 조절하거나, 댐퍼를 이용해 통로 면적을 조절하는 방식을 사용합니다.
    오답 노트
    온오프제어: 단순 전원 차단/연결 방식으로 정밀한 풍량 제어 방법으로 적당하지 않음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

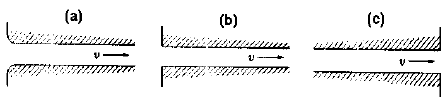

59. (a), (b), (c)와 같은 관로의 국부저항계수(전압기준)가 큰 것부터 작은 것 순서로 나열하였을 때 가장 적당한 것은?

  1. (a) ＞ (b) ＞ (c)
  2. (a) ＞ (c) ＞ (b)
  3. (b) ＞ (c) ＞ (a)
  4. (c) ＞ (b) ＞ (a)
(정답률: 67%)
  • 관로의 국부저항은 유체의 흐름 방향이 급격히 변하거나 단면적이 급격히 변할 때 커집니다. 에서 (c)는 급격한 수축, (b)는 완만한 수축, (a)는 매우 완만한 수축 형태이므로 저항 계수는 (c) ＞ (b) ＞ (a) 순으로 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 복사난방의 설계에 사용하는 온도로서, 방을 구성하는 각 벽체의 표면온도를 평균하여 복사난방에서의 쾌감 기준으로 삼는 온도가 있다. 이를 무엇이라 하는가?

  1. 실내공기온도
  2. 복사난방온도
  3. 평균복사온도
  4. 평균바닥온도
(정답률: 50%)
  • 방을 구성하는 각 벽체의 표면온도를 평균하여 복사난방의 쾌감 기준으로 삼는 온도를 평균복사온도라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
