전자기능사 필기 기출문제복원 (2006-07-16)

전자기능사 2006-07-16 필기 기출문제 해설

이 페이지는 전자기능사 2006-07-16 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자기능사
(2006-07-16 기출문제)

목록

1과목: 전기전자공학

1. 임피던스 정합이 필요한 주된 이유는?

  1. 전압이득을 적게 하기 위하여
  2. 고주파 특성을 개선하기 위하여
  3. S/N을 개선시키기 위하여
  4. 회로의 손실을 적게 하기 위하여
(정답률: 43%)
  • 임피던스 정합은 전송선로와 부하 사이의 임피던스를 일치시켜 신호의 반사를 방지하고, 에너지 전달 효율을 극대화하여 회로의 손실을 적게 하기 위해 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 슈미트 트리거 회로의 출력 파형은?

  1. 톱니파
  2. 방형파
  3. 정현파
  4. 삼각파
(정답률: 33%)
  • 슈미트 트리거 회로는 입력 신호의 전압 레벨에 따라 출력을 High 또는 Low로만 내보내므로, 결과적으로 사각형 모양의 방형파(구형파)가 출력됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 10cm 떨어진 동일한 두 점전하 사이에 작용하는 힘이 5N 이었다. 이 전하량을 변하지 않게 하고 거리를 5cm 로 하면 작용하는 힘은 몇 N 인가?

  1. 2.5
  2. 5
  3. 10
  4. 20
(정답률: 30%)
  • 쿨롱의 법칙에 따라 두 점전하 사이에 작용하는 힘은 거리의 제곱에 반비례합니다. 거리가 $10\text{cm}$에서 $5\text{cm}$로 $1/2$배가 되면, 힘은 $(1/2)^2$의 역수인 $4$배로 증가합니다.
    ① [기본 공식] $F = k \frac{q_1 q_2}{r^2}$
    ② [숫자 대입] $F = 5 \times \frac{10^2}{5^2}$
    ③ [최종 결과] $F = 20$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 실효전압 E[V]를 다이오드로 반파정류하였을 때 다이오드의 역내전압은 몇 V 인가?

  1. √2•E
  2. 2•E
  3. E/√2
  4. E/2
(정답률: 53%)
  • 반파정류 회로에서 다이오드가 역방향 바이어스 상태일 때 견뎌야 하는 최대 전압인 역내전압은 입력 전압의 최댓값(피크 전압)과 같습니다.
    ① [기본 공식] $\text{PIV} = \sqrt{2} \times E$
    ② [숫자 대입] $\text{PIV} = \sqrt{2} \times E$
    ③ [최종 결과] $\text{PIV} = \sqrt{2}E$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 회로에서 베이스 전류 IB 는 몇 μA 인가? (단, VCC = 6V, VBE = 0.6V, RC = 2kΩ, RB = 100kΩ 이다.)

  1. 27
  2. 36
  3. 54
  4. 60
(정답률: 44%)
  • 베이스 회로의 전압 방정식을 이용하여 베이스 전류를 구할 수 있습니다.
    ① [기본 공식] $I_{B} = \frac{V_{CC} - V_{BE}}{R_{B}}$
    ② [숫자 대입] $I_{B} = \frac{6 - 0.6}{100 \times 10^{3}}$
    ③ [최종 결과] $I_{B} = 54 \mu A$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 저항 20Ω 과 60Ω 의 병렬회로에서 60Ω 의 저항에 3A 의 전류가 흐른다면 전전류는 몇 A 인가?

  1. 0.75
  2. 2.25
  3. 12
  4. 15
(정답률: 58%)
  • 병렬회로에서는 모든 저항에 걸리는 전압이 동일하다는 원리를 이용하여 전체 전류를 구합니다.
    ① [기본 공식]
    $$V = I \times R$$
    $$R_{total} = \frac{R_1 \times R_2}{R_1 + R_2}$$
    $$I_{total} = \frac{V}{R_{total}}$$
    ② [숫자 대입]
    $$V = 3 \times 60 = 180$$
    $$R_{total} = \frac{20 \times 60}{20 + 60} = 15$$
    $$I_{total} = \frac{180}{15}$$
    ③ [최종 결과]
    $$I_{total} = 12$$
    따라서 전전류는 $12\text{ A}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 설명 중 틀린 것은?

  1. 도체에 빛을 비추면 그 표면에서 전자를 방출하게 되는데 이 현상을 광전효과라 한다.
  2. 전자와 기체분자를 저속으로 충돌시키면 (-)이온화되므로 X 선을 방출시킬 수 있다.
  3. 전자파는 전자와 자장으로 이루어지는 파동으로 전자나 이온과 같은 하전입자가 진동하여 발생한다.
  4. 전자가 가지는 에너지의 크기로는 전자볼트(eV)라는 단위를 쓴다.
(정답률: 49%)
  • X선은 고속의 전자가 금속 표면에 충돌하여 급격히 감속될 때 발생합니다. 따라서 저속으로 충돌시켜 이온화하는 것으로는 X선을 방출시킬 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 플립플롭(flip-flop)회로에 해당되는 것은?

  1. 비안정 멀티바이브레이터
  2. 단안정 멀티바이브레이터
  3. 쌍안정 멀티바이브레이터
  4. 블록킹 발진기
(정답률: 86%)
  • 플립플롭은 두 개의 안정된 상태를 가지며 외부 입력에 의해 상태가 변하는 기억 소자로, 이는 쌍안정 멀티바이브레이터의 동작 특성과 동일합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 그림은 UJT를 사용한 펄스발생회로의 한 예이다. UJT에 전류가 흘러서 펄스를 발생할 때 콘덴서 CT의 동작은 어떤 상태인가?

  1. 충전상태
  2. 방전상태
  3. 단락상태
  4. 접지상태
(정답률: 37%)
  • UJT 펄스 발생 회로에서 UJT가 도통되어 펄스가 발생하는 시점은 콘덴서 $C_T$에 저장된 전하가 UJT의 베이스 쪽으로 빠르게 빠져나가는 방전상태입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 수정발진기의 가장 큰 특징은?

  1. 전압발진에 주로 사용된다.
  2. 수정편을 기계적 진동의 모체로 하는 것이다.
  3. 출력이 크다.
  4. 주파수의 안정도가 크다.
(정답률: 72%)
  • 수정발진기는 수정 진동자의 매우 높은 Q-factor(품질 계수)를 이용하여 주파수의 안정도가 매우 크다는 것이 가장 핵심적인 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 증폭기로서 잡음지수가 어떤 값을 가질 때 가장 이상적인가?

  1. 0
  2. 1
  3. 100
  4. ∞
(정답률: 76%)
  • 잡음지수는 증폭기 자체에서 추가되는 잡음의 정도를 나타내는 척도로, 증폭기가 전혀 잡음을 추가하지 않는 가장 이상적인 상태일 때 값은 1이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 전덧셈기(full adder)에 대한 설명으로 옳은 것은?

  1. 입력 2개, 출력 4개로 구성된다.
  2. 입력 2개, 출력 3개로 구성된다.
  3. 입력 3개, 출력 2개로 구성된다.
  4. 입력 3개, 출력 3개로 구성된다.
(정답률: 45%)
  • 전덧셈기(Full Adder)는 두 개의 비트와 하위 자리에서 올라온 캐리(Carry)까지 포함하여 총 3개의 입력을 받아, 합(Sum)과 출력 캐리(Carry-out)라는 2개의 출력을 생성하는 논리 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 공기 중에서 m[Wb]의 자극으로부터 나오는 자력선의 수는?

(정답률: 49%)
  • 자극의 세기 $m$ [Wb]에 대하여 공기 중으로 나오는 자력선의 수 $\Phi$는 자극의 세기를 공기의 투자율 $\mu_0$로 나눈 값과 같습니다.
    ① [기본 공식] $\Phi = \frac{m}{\mu_0}$
    ② [숫자 대입] (대입 과정 없음)
    ③ [최종 결과] $\frac{m}{\mu_0}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 가정용 전등선의 전압이 실효값으로 100V 라고 할 때 이 교류의 최대값은 약 몇 V 인가?

  1. 110
  2. 121
  3. 130
  4. 141
(정답률: 67%)
  • 교류 전압의 실효값과 최대값의 관계식을 이용하여 계산합니다.
    ① [기본 공식] $V_m = \sqrt{2} \times V_{rms}$
    ② [숫자 대입] $V_m = 1.414 \times 100$
    ③ [최종 결과] $V_m = 141.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 비검파회로에 삽입된 대용량 콘덴서 Co 의 목적은?

  1. 결합작용
  2. 직류차단작용
  3. 진폭제한작용
  4. 측로(by pass)작용
(정답률: 63%)
  • 비검파회로에서 병렬로 연결된 대용량 콘덴서 $C_o$는 출력 전압의 변동을 억제하여 전압의 진폭을 일정하게 유지하는 진폭제한작용을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

16. 그림과 같은 콘덴서 여파기에 대한 설명 중 틀린 것은? (단, XC < RL 이고, XC 는 콘덴서의 리액턴스이다.)

  1. 콘덴서 여파기에 처음 파형을 인가하는 경우 처음 반주기 동안은 RL 이 매우 크므로 여파기를 통해 전류가 흐른다.
  2. 콘덴서 C 는 입력파의 피크 투 피크값(Vp-p)까지 충전되며, 이에 의한 출력파형은 나타나지 않는다.
  3. 처음이 아닌 다음의 반주기 동안에는 콘덴서 C 는 부하저항 RL을 통하여 축적된 에너지를 방전한다.
  4. 특별한 부하전류가 있을 때 콘덴서 C 값은 방전전 압의 비로서 결정되며 여파기의 콘덴서는 다음 파형이 인가될 때 까지 방전한다.
(정답률: 49%)
  • 콘덴서 여파회로에서 콘덴서 $C$는 입력 전압의 최대값($V_m$)까지 충전되며, 이 충전된 전압이 부하저항 $R_L$에 공급되어 출력 파형이 나타나게 됩니다. 따라서 콘덴서 $C$가 피크 투 피크값($V_{p-p}$)까지 충전되며 출력 파형이 나타나지 않는다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 컴퓨터가 직접 인식하여 실행할 수 있는 언어로 “0”과 “1”만을 사용하여 명령어와 데이터를 나타내는 언어는?

  1. 기계어
  2. 어셈블리 언어
  3. 컴파일 언어
  4. 인터프리터 언어
(정답률: 86%)
  • 컴퓨터가 별도의 번역 과정 없이 직접 인식하여 실행할 수 있는 유일한 언어는 0과 1의 이진수로 구성된 기계어입니다.

    오답 노트
    어셈블리 언어: 기계어를 사람이 이해하기 쉽게 기호화한 언어
    컴파일 언어: 컴파일러를 통해 전체를 기계어로 번역하는 언어
    인터프리터 언어: 한 줄씩 번역하며 실행하는 언어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 마이크로프로세서의 버스(BUS)는 크게 세 가지로 구분할 수 있다. 보기에서 옳은 것만 나열한 것은?

  1. A, B, C
  2. A, C, D
  3. A, C, E
  4. B, D, E
(정답률: 75%)
  • 마이크로프로세서의 시스템 버스는 데이터 전송을 위한 데이터 버스, 메모리 주소를 지정하는 번지(주소) 버스, 동작을 제어하는 제어 버스의 세 가지로 구분됩니다. 따라서 에서 정답은 데이터 버스, 번지 버스, 제어 버스입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

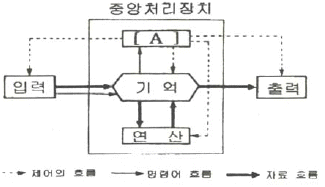

19. 다음은 전자계산기의 기능도를 나타낸 것이다. [A]에 들어갈 내용으로 올바른 것은?

  1. 조회
  2. 제어
  3. 검색
  4. 정보
(정답률: 76%)
  • 중앙처리장치(CPU)는 컴퓨터 시스템의 전체적인 동작을 지시하는 제어 장치와 산술 및 논리 연산을 수행하는 연산 장치로 구성됩니다. 따라서 의 [A]에 들어갈 내용은 제어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 데이터를 스택에 일시 저장하거나 스택으로부터 데이터를 불러내는 명령은?

  1. store 명령
  2. load 명령
  3. push/pop 명령
  4. 입출력 명령
(정답률: 70%)
  • 스택(Stack) 구조에서 데이터를 저장하는 동작은 push, 저장된 데이터를 꺼내는 동작은 pop 명령을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 메모리 내용을 보존하기 위해 일정 기간마다 재충전이 필요한 기억소자는?

  1. 스태틱 RAM
  2. 다이나믹 RAM
  3. 마스크 ROM
  4. EPROM
(정답률: 62%)
  • 다이나믹 RAM(DRAM)은 전하를 저장하는 커패시터를 사용하므로 시간이 지나면 전하가 누설됩니다. 따라서 데이터 보존을 위해 일정 주기마다 다시 충전해주는 리프레시(Refresh) 동작이 반드시 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 산술과 논리 동작의 결과가 축적되는 레지스터는?

  1. 누산기
  2. 인덱스 레지스터
  3. 상태 레지스터
  4. 범용 레지스터
(정답률: 69%)
  • 누산기(Accumulator)는 CPU 내의 레지스터 중 하나로, 산술 및 논리 연산 장치(ALU)에서 계산된 중간 결과나 최종 결과를 일시적으로 저장하고 축적하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 보기 Diagram에서 A와 B의 값이 입력될 때 최종 결과 X는? (단, A=0101, B=1011)

  1. 1010
  2. 1110
  3. 1101
  4. 0101
(정답률: 73%)
  • 제시된 회로는 입력 $A$를 반전시킨 후 $B$와 AND 연산을 수행하는 구조입니다. $A=0101$일 때 NOT 게이트를 통과하면 $1010$이 되며, 이를 $B=1011$과 AND 연산하면 최종 결과 $X$가 도출됩니다.
    ① [기본 공식] $X = \bar{A} \text{ AND } B$
    ② [숫자 대입] $X = 1010 \text{ AND } 1011$
    ③ [최종 결과] $X = 1010$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 연산 장치의 속도가 가장 빠른 마이크로 프로세서는?

  1. 2비트 마이크로프로세서
  2. 4비트 마이크로프로세서
  3. 8비트 마이크로프로세서
  4. 16비트 마이크로프로세서
(정답률: 76%)
  • 마이크로프로세서의 비트 수가 높을수록 한 번에 처리할 수 있는 데이터의 양이 많아지므로 연산 속도가 더 빠릅니다. 따라서 제시된 보기 중 비트 수가 가장 큰 16비트 마이크로프로세서가 가장 빠릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 베이직 언어로 작성된 프로그램을 기계어로 번역 하는 것은?

  1. assembler
  2. compiler
  3. interpreter
  4. translator
(정답률: 38%)
  • 인터프리터는 베이직 언어와 같은 고급 언어를 기계어로 한 줄씩 번역하여 즉시 실행하는 번역 프로그램입니다.

    오답 노트
    assembler: 어셈블리어를 기계어로 번역
    compiler: 고급 언어 전체를 한꺼번에 기계어로 번역
    translator: 한 언어를 다른 언어로 변환하는 일반적 프로그램
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 카드리더(card reader)에서 롤러의 회전에 의해 왼쪽으로 움직이고, 읽는 부분을 지나서 마지막에 쌓이게 되는 장소를 무엇이라 하는가?

  1. 호퍼(hopper)
  2. 스테커(stacker)
  3. 캡스턴(capstan)
  4. 코딩(coding)
(정답률: 52%)
  • 카드리더에서 읽기가 끝난 카드가 롤러에 의해 이동하여 마지막에 차곡차곡 쌓이는 장소를 스테커(stacker)라고 합니다.

    오답 노트
    호퍼(hopper): 카드를 공급하는 적재함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 그림의 연산 결과를 올바르게 나타낸 것은?

  1. 1000
  2. 1010
  3. 1110
  4. 1001
(정답률: 78%)
  • 제시된 그림은 두 이진수 $1110$과 $1010$을 OR 연산하는 과정입니다. OR 연산은 두 비트 중 하나라도 $1$이면 결과가 $1$이 됩니다.
    $$1110 \text{ OR } 1010 = 1110$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 종이에 그려져 있는 그림, 차트, 도형 등을 좌표가 그려져 있는 판 위에 대고 각각의 위치 정보를 컴퓨터 내부로 입력하는 장치는?

  1. 바 코드 판독기(Bar Code Reader)
  2. 조이 스틱(Joy Stick)
  3. 디지타이저(Digitizer)
  4. 터치 스크린(Touch Screen)
(정답률: 64%)
  • 디지타이저(Digitizer)는 좌표 판 위에 놓인 도면이나 그림의 위치 정보를 읽어 디지털 데이터로 변환하여 컴퓨터에 입력하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 소인 발진기의 구성에 해당하지 않는 것은?

  1. 고주파 발진기
  2. 진폭 제한기
  3. 출력 감쇠기
  4. 음차 발진기
(정답률: 47%)
  • 소인 발진기(Sweep Generator)는 고주파 발진기, 진폭 제한기, 출력 감쇠기, 톱니파 발진기, 리액턴스 소자로 구성됩니다. 음차 발진기는 소인 발진기의 구성 요소에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 고저항의 측정 방법에 사용되는 방법은?

  1. 직접편위법
  2. 전압강하법
  3. 전위차계법
  4. 캘빈 더블 브리지법
(정답률: 32%)
  • 고저항 측정에는 높은 저항값에 의해 발생하는 미세한 전류를 직접 측정하는 직접편위법이 사용됩니다.

    오답 노트
    전압강하법, 전위차계법, 캘빈 더블 브리지법: 저저항 측정에 사용되는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

31. 지기 계기의 제어장치 중 교류용 적산전력계에 대표적으로 사용되는 제어 방법은?

  1. 스프링 제어
  2. 중력 제어
  3. 전기적 제어
  4. 맴돌이 전류 제어
(정답률: 63%)
  • 교류용 적산전력계에서는 회전 원판의 속도를 조절하여 제어하기 위해 맴돌이 전류 제어 방식을 대표적으로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. Q 미터의 구성에서 측정 중에 주파수의 잡음이 생기지 않도록 다른 부분과 차폐시키는 부분은?

  1. 고주파 발진부
  2. 입력 감시부
  3. 동조 회로부
  4. Q 지시부
(정답률: 39%)
  • Q 미터에서 고주파 발진부는 측정 시 주파수 잡음이 발생하여 측정값에 영향을 줄 수 있으므로, 다른 부분과 철저히 차폐시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. A-D 컨버터는 무슨 회로인가?

  1. 저항 측정회로
  2. 전력을 전압으로 변환하는 회로
  3. 전류의 양을 전압의 양으로 변환하는 회로
  4. 아날로그 양을 디지털 양으로 변환하는 회로
(정답률: 85%)
  • A-D 컨버터(Analog-to-Digital Converter)는 연속적인 신호인 아날로그 양을 이산적인 신호인 디지털 양으로 변환하는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 계수형 주파수계로 측정한 결과 1[분]에 반복회수가 7200번 이었을 때, 주파수는 몇 [Hz]인가?

  1. 30
  2. 60
  3. 120
  4. 240
(정답률: 82%)
  • 주파수는 단위 시간(1초) 동안 반복되는 횟수를 의미합니다. 주어진 반복 횟수를 초 단위로 환산하여 계산합니다.
    ① $f = \frac{N}{t}$
    ② $f = \frac{7200}{60}$
    ③ $f = 120$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 가동코일형 계기로 교류 전압을 측정하고자 한다. 어떤 장치가 필요한가?

  1. 정류기
  2. 발진기
  3. 증폭기
  4. 혼합기
(정답률: 59%)
  • 가동코일형 계기는 기본적으로 직류(DC) 전용 계기입니다. 따라서 교류(AC) 전압을 측정하기 위해서는 교류를 직류로 바꾸어 주는 정류기가 반드시 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 정전용량이나 유전체 손실각의 측정에 사용되는 것은?

  1. 셰링 브리지(Schering Bridge)
  2. 맥스웰 브리지(Maxwell Bridge)
  3. 헤이 브리지(Hay Bridge)
  4. 휘트스톤 브리지(Wheatstone Bridge)
(정답률: 70%)
  • 셰링 브리지(Schering Bridge)는 고전압 정전용량 측정 및 유전체 손실각(tan $\delta$)을 측정하는 데 특화된 브리지 회로입니다.

    오답 노트
    맥스웰 브리지: 중간 Q값의 인덕턴스 측정
    헤이 브리지: 높은 Q값의 인덕턴스 측정
    휘트스톤 브리지: 정밀한 저항 측정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 고정코일(coil) 속에 철편을 넣고, 고정코일(coil)에 측정 전류를 흘려 지침을 가동하는 계기는?

  1. 가동 코일형
  2. 정류형
  3. 가동 철편형
  4. 유도형
(정답률: 43%)
  • 고정 코일에 전류를 흘려 발생한 자계 속에 가동 철편이 끌려 들어가는 원리를 이용하여 지침을 움직이는 방식이 가동 철편형 계기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 디지털 측정 시 고주파 신호를 변환할 때 A/D 변환기와 함께 사용하는 회로는?

  1. 스켈치 회로
  2. 파형 정형회로
  3. 클럭 발생회로
  4. 샘플 홀드 회로
(정답률: 56%)
  • 고주파 신호는 변화 속도가 매우 빠르기 때문에, A/D 변환기가 처리할 수 있도록 특정 순간의 전압 값을 일정 시간 동안 유지시켜 주는 샘플 홀드 회로가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 계기 눈금의 부정확, 외부 자장 등에 의하여 생기는 오차는?

  1. 개인적 오차
  2. 계통적 오차
  3. 우연 오차
  4. 파형 오차
(정답률: 66%)
  • 계기 자체의 결함(눈금 부정확)이나 외부 환경(자장) 등 일정한 원인에 의해 발생하는 오차를 계통적 오차라고 합니다.

    오답 노트
    개인적 오차: 측정자의 습관이나 판단 차이로 발생
    우연 오차: 원인을 알 수 없이 무작위로 발생
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 지시 계기의 기능상 3대 요소에 해당되지 않는 것은?

  1. 구동 장치
  2. 제어 장치
  3. 제동 장치
  4. 입력 장치
(정답률: 79%)
  • 지시 계기가 정확하게 작동하기 위해서는 지침을 움직이는 구동 장치, 지침의 위치를 결정하는 제어 장치, 지침의 진동을 막는 제동 장치가 3대 요소로 필요합니다.

    오답 노트
    입력 장치: 지시 계기의 기능상 3대 요소에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 태양 전지를 연속적으로 사용하기 위하여 필요한 장치는?

  1. 변조장치
  2. 정류장치
  3. 축전장치
  4. 검파장치
(정답률: 81%)
  • 태양 전지는 빛이 있는 낮에만 발전이 가능하므로, 야간이나 흐린 날에도 전력을 연속적으로 공급하기 위해서는 생산된 전기를 저장하는 축전장치가 필수적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 전자 냉동은 어떤 효과를 이용한 것인가?

  1. 피어즈 효과
  2. 펠티어 효과
  3. 지이벡 효과
  4. 쇼트키 효과
(정답률: 85%)
  • 서로 다른 두 금속 또는 반도체 접점에 전류를 흘렸을 때, 접점의 한쪽에서는 열이 흡수되고 다른 쪽에서는 열이 발생하는 펠티어 효과를 이용하여 전자 냉동을 구현합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 제어하려는 양을 목표에 일치시키기 위하여 편차가 있으면 그것을 검출하여 정정 동작을 자동으로 행하는 것을 의미하는 것은?

  1. 제어 대상
  2. 설정값
  3. 제어량
  4. 자동 제어
(정답률: 69%)
  • 목표값과 현재값의 편차를 검출하여 정정 동작을 자동으로 수행함으로써 제어량을 목표에 일치시키는 시스템을 자동 제어라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 단파통신에서 다이버시티를 사용하는 주된 이유는?

  1. 주파수 특성을 향상시키기 위하여
  2. 페이딩을 방지하기 위하여
  3. 이득을 높이기 위하여
  4. 출력을 높이기 위하여
(정답률: 75%)
  • 단파통신에서는 전파 경로의 변화로 인해 수신 신호 강도가 변하는 페이딩 현상이 빈번합니다. 이를 방지하기 위해 여러 개의 안테나를 사용하는 다이버시티 기술을 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 항법 보조장치의 ILS 란?

  1. 계기 착륙 시스템
  2. 회전 비이컨
  3. 무지향성 무선표식
  4. 호우머
(정답률: 74%)
  • ILS(Instrument Landing System)는 항공기가 시정 제한 상황에서도 안전하게 활주로에 내릴 수 있도록 돕는 계기 착륙 시스템을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

46. 무선 수신기의 안테나 회로에 웨이브 트랩을 사용하는 목적으로 가장 적절한 것은?

  1. 페이딩을 방지하기 위하여
  2. 혼신을 방지하기 위하여
  3. 델린저의 영향을 방지하기 위하여
  4. 지향성을 갖게 하기 위하여
(정답률: 49%)
  • 웨이브 트랩(Wave Trap)은 특정 주파수 대역의 신호를 차단하는 필터 역할을 하여, 원치 않는 강한 신호로 인한 혼신을 방지하기 위해 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. VTR용 Head의 자성재료로서 구비해야 할 사항을 열거한 것이다. 적당하지 않은 것은?

  1. 기계적, 전자적으로 안정할 것
  2. 보자력이 클 것
  3. 마모성이 클 것
  4. 잡음발생이 적을 것
(정답률: 75%)
  • VTR 헤드는 테이프와 직접 접촉하며 고속으로 회전하므로, 마모가 적어야 수명이 유지됩니다. 따라서 마모성이 큰 것이 아니라 내마모성이 커야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. VTR의 컬러 프로세스(color process)의 VHS 방식에서 사용하고 있는 색 신호 처리방식은 무엇인가?

  1. PI(phase invert) 방식
  2. PS(phase shift) 방식
  3. DOS 방식
  4. HPF2 방식
(정답률: 63%)
  • VHS 방식의 VTR 컬러 프로세스에서는 색 신호를 처리하기 위해 위상을 이동시키는 PS(phase shift) 방식을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 목표값이 시간에 따라 변화하고 출력이 이것을 추종할 때의 제어는?

  1. 정치 제어
  2. 추치 제어
  3. 과도 제어
  4. 프로세스 제어
(정답률: 49%)
  • 목표값이 일정하지 않고 시간에 따라 계속 변화하며, 출력값이 이 변화하는 목표값을 계속해서 따라가도록 하는 제어 방식을 추치 제어라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 오디오 앰프(audio amp)에 부궤환을 걸어줄 때의 현상이 아닌 것은?

  1. 주파수 특성이 개선된다.
  2. 안정도가 향상된다.
  3. 찌그러짐이 감소된다.
  4. 증폭도가 증가한다.
(정답률: 51%)
  • 부궤환(Negative Feedback)을 걸어주면 회로의 안정도가 높아지고 왜곡이 줄어들며 주파수 특성이 개선되지만, 전체적인 증폭 이득(증폭도)은 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 초음파 가공기에서 호온(horn)의 역할로 가장 적절한 것은?

  1. 공구의 진폭을 크게 하기 위해
  2. 진동을 약하게 하기 위해
  3. 공구와 결합을 용이하게 하기 위해
  4. 발진기와 임피던스 매칭을 하기 위해
(정답률: 52%)
  • 초음파 가공기에서 호온(horn)은 진동자의 진동을 증폭시켜 공구 끝단의 진폭을 크게 만드는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 조절계에서 P동작이라고 하는 것은?

  1. 온/오프 동작
  2. 비례 동작
  3. 적분 동작
  4. 미분 동작
(정답률: 56%)
  • 조절계에서 P동작은 Proportional의 약자로, 오차의 크기에 비례하여 조작량을 결정하는 비례 동작을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 귀의 청력을 검사하기 위하여 가청 주파수 영역의 여러 가지 레벨의 순음을 전기적으로 발생하는 음향 발생장치는?

  1. 심전계
  2. 뇌파계
  3. 근전계
  4. 오디오미터
(정답률: 81%)
  • 가청 주파수 영역의 순음을 발생시켜 인간의 청력을 검사하는 장치는 오디오미터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 초음파를 이용하여 강물의 깊이를 측정하려고 한다. 반사파가 도달하기까지 0.5초 걸렸을 때 강물의 깊 이는 몇 [m] 인가? (단, 강물에서 초음파의 속도는 1400[m/sec] 이다.)

  1. 70[m]
  2. 230[m]
  3. 350[m]
  4. 700[m]
(정답률: 67%)
  • 초음파가 바닥에 반사되어 돌아오는 왕복 시간을 이용하므로, 전체 이동 거리의 절반을 계산하여 깊이를 구합니다.
    ① [기본 공식]
    $$d = \frac{v \times t}{2}$$
    ② [숫자 대입]
    $$d = \frac{1400 \times 0.5}{2}$$
    ③ [최종 결과]
    $$d = 350$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 방송국으로부터 직접파와 반사파가 수상될 때 수상되는 시간차이로 인하여 다중상이 생기는 현상을 무엇이라 하는가?

  1. 고스트(ghost)
  2. 글로스(gloss)
  3. 그라데이션(gradation)
  4. 콘트라스트(contrast)
(정답률: 72%)
  • 방송국의 직접파와 반사파가 시간 차이를 두고 수신되어 화면에 잔상이 겹쳐 보이는 현상을 고스트라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 수신기의 특성 중 송신된 전파를 수신할 때, 수신기가 본래의 정보 신호를 어느 정도 정확하게 재생시키느냐의 능력을 나타내는 것으로, 주파수 특성, 일그러짐, 잡음 등에 의하여 결정되는 것은?

  1. 충실도
  2. 안정도
  3. 선택도
  4. 감도
(정답률: 60%)
  • 송신된 정보 신호를 원래의 상태로 얼마나 정확하게 재생시키느냐를 나타내는 능력은 충실도입니다.

    오답 노트
    안정도: 장시간 동안 일정한 출력을 유지하는 능력
    선택도: 필요한 신호와 불필요한 신호를 주파수 차로 분리하는 능력
    감도: 아주 약한 세기의 전파까지 수신할 수 있는 능력
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 녹음기에서 테이프의 정상 이송 구동기구가 아닌 것은?

  1. 테이프 리프터(tape-lifter)
  2. 캡스턴(capstan)
  3. 핀치 로울러(pinch-roller)
  4. 플라이 휠(fly-wheel)
(정답률: 30%)
  • 테이프 리프터는 빨리 감기 시 헤드 마찰이나 고속 재생음을 방지하기 위해 테이프를 헤드면에서 떼어놓는 장치이며, 정상적인 이송 구동기구가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 제어량의 변화를 일으킬 수 있는 신호 중에서 기준 입력신호 이외의 것을 무엇이라 하는가?

  1. 제어동작 신호
  2. 외란
  3. 주되먹임 신호
  4. 제어 편차
(정답률: 75%)
  • 제어 시스템에서 기준 입력신호 외에 제어량에 영향을 주어 오차를 발생시키는 외부의 원치 않는 입력 신호를 외란이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 녹음기에 녹음 바이어스 회로를 사용하는 주된 이유는?

  1. 증폭을 높이기 위하여
  2. 대역폭을 넓히기 위하여
  3. 신호를 없애기 위하여
  4. 일그러짐을 없애기 위하여
(정답률: 68%)
  • 자기 테이프의 비선형적인 자화 특성으로 인해 발생하는 왜곡을 줄이기 위해, 고주파의 바이어스 신호를 가하여 신호의 일그러짐을 없애기 위해 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 일상 생활에 많이 사용하는 초음파 가습기, 초음파 세척기는 초음파의 어떤 현상을 이용하여 만든 것인가?

  1. 캐비테이션(cavitation)
  2. 응집
  3. 소나(SONAR)
  4. 히스테리시스
(정답률: 68%)
  • 초음파 가습기와 세척기는 액체 속에서 초음파에 의해 미세한 기포가 생성되고 소멸하며 강력한 충격파를 일으키는 캐비테이션(cavitation) 현상을 이용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
