전자기기기능사 필기 기출문제복원 (2009-01-18)

전자기기기능사
(2009-01-18 기출문제)

목록

1과목: 전기전자공학

1. 자기 인덕턴스가 20[mH]인 코일에 60[Hz]의 전압을 가하면 코일의 유도 리액턴스는 약 몇 [Ω]인가?

  1. 2.2[Ω]
  2. 3.7[Ω]
  3. 5.4[Ω]
  4. 7.5[Ω]
(정답률: 49%)
  • 유도 리액턴스는 다음과 같이 계산됩니다.

    XL = 2πfL

    여기서 XL은 유도 리액턴스, f는 주파수, L은 인덕턴스입니다.

    따라서, 주어진 문제에서 유도 리액턴스는 다음과 같이 계산됩니다.

    XL = 2π × 60[Hz] × 20[mH] = 7.54[Ω]

    따라서, 가장 가까운 값은 7.5[Ω]이므로 정답은 7.5[Ω]입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 60[Hz] 180[Hz] 전원정류회로에서 맥동주파수가 되는 정류 방식은?

  1. 3상 반파형
  2. 3상 전파형
  3. 단상 반파형
  4. 단상 전파형
(정답률: 69%)
  • 60Hz와 180Hz의 전원 주파수에서 맥동 주파수가 발생하는 경우, 3상 전원을 사용하는 것이 좋습니다. 이는 3상 전원에서는 각 상의 주기가 120도씩 차이나기 때문에, 한 상에서 발생하는 맥동이 다른 상에서 발생하는 맥동과 상쇄되어 전체적으로 맥동이 줄어들기 때문입니다. 따라서 3상 반파형이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 전원회로에서 무부하시 직류전압이 11[V], 전부하시 직류 전압이 10[V]일 때 전압변동률은 몇 [%]인가?

  1. 5[%]
  2. 10[%]
  3. 15[%]
  4. 20[%]
(정답률: 82%)
  • 전압변동률은 ((전부하시 전압-무부하시 전압)/무부하시 전압) x 100 으로 계산됩니다. 따라서 ((10-11)/11) x 100 = -9.09[%] 입니다. 따라서 보기에서 가장 가까운 값은 10[%]이며, 이는 반올림하여 정답으로 선택됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 전압 증폭도가 100일 때 이것을 데시벨로 나타내면 몇 [dB]인가?

  1. 10[dB]
  2. 20[dB]
  3. 40[dB]
  4. 60[dB]
(정답률: 70%)
  • 전압 증폭도가 100일 때, 이를 데시벨로 나타내기 위해서는 다음과 같은 공식을 사용합니다.

    Gain(dB) = 20log(Vout/Vin)

    여기서 Vin은 입력 전압이고, Vout은 출력 전압입니다. 전압 증폭도가 100이므로 Vout/Vin = 100입니다.

    따라서, Gain(dB) = 20log(100) = 20 x 2 = 40[dB] 입니다.

    정답은 40[dB]입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 무궤환 시 증폭도 A0=100인 증폭회로에 궤환을 β=0.01의 부궤환을 걸면 증폭도는 얼마인가?

  1. 10
  2. 20
  3. 50
  4. 100
(정답률: 40%)
  • 무궤환 시 증폭도 A0=100이므로,

    A = A0/(1-βA0) = 100/(1-0.01*100) = 50

    따라서 정답은 "50"입니다. 부궤환을 걸면 증폭도가 감소하는 것을 알 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 전력이 10[kW]인 반송파를 변조도 80%로 진폭 변조했을 때 양측파대 전력은 몇 [kW]인가?

  1. 1.6[kW]
  2. 3.2[kW]
  3. 6.4[kW]
  4. 13.2[kW]
(정답률: 43%)
  • 진폭 변조된 신호의 전력은 변조되기 전의 반송파 전력의 4배가 된다는 것을 이용합니다. 따라서 변조된 양측파의 전력은 10[kW] x 0.8 x 0.8 x 4 = 25.6[kW]가 됩니다. 그러나 이는 양쪽으로 분할되어 있으므로, 각각의 양측파 전력은 25.6[kW] / 2 = 12.8[kW]가 됩니다. 따라서 가장 가까운 보기는 3.2[kW]입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 실리콘 트랜지스터와 관련된 파라미터 중 온도변화에 따른 파라미터 변동이 가장 적은 것은?

  1. β
  2. ICO
  3. hie
  4. VBE
(정답률: 64%)
  • 실리콘 트랜지스터의 파라미터 중에서 온도 변화에 가장 민감한 것은 "VBE"입니다. 이는 온도가 증가하면 pn 접합의 전압이 감소하게 되어 베이스-에미터 전압이 감소하고, 이로 인해 전류 증가가 일어나기 때문입니다. 반면, "hie"는 입력 임피던스를 나타내는 파라미터로, 온도 변화에 따른 파라미터 변동이 적습니다. 이는 실리콘 트랜지스터의 내부 구조와 관련이 있으며, 온도가 변해도 입력 임피던스가 크게 변하지 않기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 3단자 정전압 IC에 대한 설명으로 적합하지 않은 것은?

  1. 78MXX는 (＋)전원용이다.
  2. 79MXX는 (-)전원용이다.
  3. 일반적으로 발신 방지용 커패시터가 필요하다.
  4. 78MXX의 입력전압은 안정된 출력전압을 얻기 위하여 XX 보다 낮은 전압을 인가해야 한다.
(정답률: 61%)
  • 78MXX의 입력전압은 안정된 출력전압을 얻기 위하여 XX 보다 낮은 전압을 인가해야 한다는 설명이 적합하지 않습니다. 이는 오히려 반대로, 78MXX의 입력전압은 XX와 같거나 높은 전압을 인가해야 안정된 출력전압을 얻을 수 있습니다. 이유는 78MXX가 3단자 정전압 IC 중에서도 양의 전압을 안정화하는 IC이기 때문입니다. 따라서 입력전압이 출력전압보다 높을수록 안정화 작업이 더욱 효과적으로 이루어지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 p형 반도체를 만드는 불순물 원소에 속하지 않는 것은?

  1. ln(인듐)
  2. B(붕소)
  3. P(인)
  4. Ga(갈륨)
(정답률: 65%)
  • P형 반도체를 만드는 불순물 원소는 전자를 기부하여 전자공급체로 작용하는 원소입니다. 따라서, ln(인듐), B(붕소), P(인), Ga(갈륨) 중에서 P(인)은 p형 반도체를 만드는 불순물 원소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 왜율이 가장 작은 저주파 증폭방식은?

  1. A급
  2. AB급
  3. B급
  4. C급
(정답률: 67%)
  • A급은 전류가 흐르는 시간이 전압이 0인 시간보다 길어져서 왜율이 가장 작아지기 때문입니다. 이는 왜율이 작아서 전력 손실이 적고, 왜율이 큰 다른 증폭방식에 비해 더 효율적인 전력 사용이 가능하다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. R=10[kΩ], C=0.5[μF]인 RC 직렬회로에 10[V]를 인가할 때 시상수 τ는 몇 [ms]인가?

  1. 1[ms]
  2. 5[ms]
  3. 10[ms]
  4. 50[ms]
(정답률: 60%)
  • RC 직렬회로에서 시상수 τ는 R과 C의 곱으로 구할 수 있습니다.

    τ = R × C = 10[kΩ] × 0.5[μF] = 5[ms]

    따라서 정답은 "5[ms]"입니다. R과 C의 값이 주어졌기 때문에 간단하게 곱셈으로 계산할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 중으로 차동증폭기의 동상신호제거비(CMRR)에 대한설명으로 가장 적합한 것은?

  1. CMRR이 클수록 차동 증폭기 성능이 좋다.
  2. 차동신호이득(Ad)이 작을수록 CMRR이 증대한다.
  3. 동상신호이득(Ac)이 클수록 CMRR이 증대한다.
  4. CMRR이 크면 차동증폭기의 잡음 출력이 크다.
(정답률: 52%)
  • CMRR이 클수록 차동 증폭기는 차동 신호를 증폭하고 동상 신호를 억제하는 능력이 높아지기 때문에 성능이 좋아진다. 즉, 차동 신호와 동상 신호의 비율이 높아질수록 CMRR이 증가하게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 중 2개의 안정상태를 가지고, 2진 계수회로 등에 사용되는 것은?

  1. 부호변환기
  2. 단안정 멀티바이브레이터
  3. 비안정 멀티바이브레이터
  4. 쌍안정 멀티바이브레이터
(정답률: 84%)
  • 쌍안정 멀티바이브레이터는 2개의 안정상태를 가지고, 주기적으로 이 두 상태를 반복하는 회로이기 때문에 2진 계수회로 등에 사용됩니다. 부호변환기는 입력 신호를 다른 형태의 출력 신호로 변환하는 회로이며, 멀티바이브레이터는 주기적인 출력 신호를 생성하는 회로입니다. 단안정 멀티바이브레이터는 한 개의 안정상태를 가지고, 입력 신호에 따라 주기적으로 상태를 변경하는 회로이며, 비안정 멀티바이브레이터는 안정상태를 가지지 않고, 입력 신호에 따라 주기적으로 출력 신호를 생성하는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 10[Ω] 저항 10개를 이용하여 얻을 수 있는 가장 큰 합성 저항 값은 몇 [Ω]인가?

  1. 1[Ω]
  2. 10[Ω]
  3. 50[Ω]
  4. 100[Ω]
(정답률: 82%)
  • 10[Ω] 저항 10개를 직렬로 연결하면 전체 저항 값은 각 저항 값의 합인 10[Ω] x 10 = 100[Ω]가 됩니다. 따라서 정답은 "100[Ω]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 중 이상적인 연산증폭기의 특징에 대한 설명으로 적합하지 않은 것은?

  1. 입력 오프셋 전류가 0이다.
  2. 주파수 대역폭이 무한대이다.
  3. 오픈 루프 전압이득이 무한대이다.
  4. 동상신호제거비(CMRR)가 0이다.
(정답률: 68%)
  • 동상신호제거비(CMRR)가 0이라는 것은 곧 공통모드 잡음이 입력 신호와 동일한 크기로 증폭되어 출력에 나타나게 된다는 것을 의미합니다. 이는 이상적인 연산증폭기의 특징에서 벗어나는 것이며, 올바른 신호 증폭을 위해서는 CMRR이 높은 연산증폭기를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

16. 다음 중 압전 효과를 이용한 발진기는?

  1. LC 발진기
  2. RC 발진기
  3. 수정 발진기
  4. 레이저 발진기
(정답률: 75%)
  • 압전 효과는 일정한 압력이 가해질 때 발생하는 전기적인 변화를 의미합니다. 이를 이용하여 발진기를 만들 수 있는데, 수정 발진기는 압전 효과를 이용하여 발진하는 방식입니다. 수정 발진기는 수정의 압전 효과를 이용하여 발진하는데, 수정에 압력을 가하면 수정 내부의 전하 분포가 변화하면서 발진이 일어납니다. 따라서 수정 발진기는 압전 효과를 이용한 발진기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 입력값이 서로 다를 경우 출력이 1, 서로 같을 경우 0으로 출력되는 게이트(gate)는?

  1. NAND
  2. EX-OR
  3. AND
  4. OR
(정답률: 70%)
  • EX-OR 게이트는 두 입력값이 서로 다를 경우에만 출력값이 1이 되기 때문에, 입력값이 서로 다를 경우 출력이 1이 되는 조건을 만족합니다. 만약 입력값이 서로 같다면 출력값은 0이 되므로, 서로 같을 경우 출력이 0이 되는 조건도 만족합니다. 따라서 EX-OR 게이트가 입력값이 서로 다를 경우 출력이 1, 서로 같을 경우 출력이 0인 게이트입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

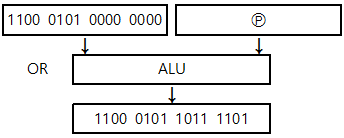

18. 다음 중 OR 연산을 할 경우 Ⓟ에 들어 갈 값은?

  1. 0000 0000 1011 1101
  2. 0000 0110 0100 0010
  3. 1111 1111 0000 0000
  4. 1100 0101 0000 0000
(정답률: 80%)
  • OR 연산은 두 비트 중 하나라도 1이면 결과값이 1이 되는 연산입니다. 따라서, 각 자리수를 하나씩 비교하여 둘 중 하나라도 1이면 결과값이 1이 되도록 계산하면 됩니다.

    첫 번째 자리수부터 계산해보면,
    0 OR 0 = 0
    0 OR 0 = 0
    0 OR 0 = 0
    0 OR 1 = 1
    1 OR 1 = 1
    1 OR 0 = 1
    1 OR 1 = 1
    0 OR 1 = 1

    따라서, 결과값은 "0000 0000 1011 1101"이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 나열된 장치들 중 출력 장치로만 짝지어진 것은?

  1. 마우스, 광학마크판독기, 프린터
  2. 키보드, 스캐너, CRT
  3. 광학문자판독기, 라이트펜, 프린터
  4. X-Y플로터, 프린터, CRT
(정답률: 70%)
  • X-Y플로터, 프린터, CRT는 모두 출력 장치이기 때문에 정답입니다. 마우스, 광학마크판독기, 키보드, 스캐너, 광학문자판독기, 라이트펜은 입력 장치이기 때문에 정답이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 논리 회로 중 Fan-out 수가 가장 많은 회로는?

  1. TTL
  2. RTL
  3. DTL
  4. CMOS
(정답률: 66%)
  • Fan-out 수란 출력 신호가 입력 신호로 전달될 수 있는 최대 장치 수를 의미합니다. 따라서 Fan-out 수가 가장 많은 회로는 입력 신호를 가장 많은 장치에 전달할 수 있는 회로입니다. 이에 따라 CMOS 회로가 Fan-out 수가 가장 많은 이유는 CMOS 회로가 다른 논리 회로에 비해 입력 장치의 부하를 적게 받기 때문입니다. 즉, CMOS 회로는 입력 신호를 가장 많은 장치에 전달할 수 있으며, 이는 CMOS 회로가 다른 논리 회로에 비해 Fan-out 수가 가장 많은 이유입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 기억장소나 레지스터에 기억된 데이터를 다른 장소 또는 레지스터로 옮길 경우 사용되는 연산은?

  1. OR
  2. AND
  3. MOVE
  4. Complement
(정답률: 86%)
  • MOVE 연산은 데이터를 한 장소에서 다른 장소로 옮기는 연산이기 때문에, 기억장소나 레지스터에 기억된 데이터를 다른 장소 또는 레지스터로 옮길 때 사용됩니다. OR, AND, Complement 연산은 데이터를 조작하거나 변환하는 연산이지만, 데이터를 옮기는 연산은 아니기 때문에 정답은 MOVE입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 어셈블리언어(Assembly Language)의 설명 중 틀린 것은?

  1. 기호 언어(Symbolic Language) 라고도 한다.
  2. 언어 번역프로그램으로 컴파일러(Compiler)를 사용한다.
  3. 기종 간에 호환성이 적어 전문가들만 주로 사용한다.
  4. 기계어를 단순히 기호화한 기계 중심 언어이다.
(정답률: 61%)
  • 정답은 "언어 번역프로그램으로 컴파일러(Compiler)를 사용한다."입니다. 어셈블리어는 기계어와 유사한 기호 언어이며, 컴퓨터가 이해할 수 있는 기계어로 번역되어 실행됩니다. 이러한 번역 작업을 수행하는 프로그램이 컴파일러입니다. 따라서, 어셈블리어는 컴파일러를 사용하여 번역되는 언어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 비가중치 코드이며, 연산에는 부적합하지만 어떤 코드로 부터 그 다음의 코드로 증가하는데 하나의 비트만 바꾸면 되므로 데이터의 전송 입·출력 장치 등에 많이 사용되는 코드는?

  1. BCD 코드
  2. Gray 코드
  3. ASCII 코드
  4. Excess-3 코드
(정답률: 67%)
  • Gray 코드는 인접한 두 수의 코드 값이 단 하나의 비트만 차이가 나기 때문에, 데이터 전송 시에 발생할 수 있는 오류를 최소화할 수 있습니다. 또한, Gray 코드는 회로 구성이 간단하고, 연산이 쉽기 때문에 입·출력 장치 등에서 많이 사용됩니다. 따라서, 비가중치 코드 중에서도 데이터 전송에 적합한 코드는 Gray 코드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 컴퓨터의 입력 과정을 통해서 들어오는 것을 무엇이라고 하는가?

  1. 자료(Data)
  2. 지식(Knowledge)
  3. 객체(Object)
  4. 정보(Information)
(정답률: 62%)
  • 컴퓨터의 입력 과정에서 들어오는 것은 숫자, 문자, 이미지, 음성 등의 형태로 표현되는 자료이다. 이 자료는 컴퓨터가 처리하고 저장할 수 있는 형태여야 하며, 이를 통해 컴퓨터는 정보를 생성하고 활용할 수 있다. 따라서 정답은 "자료(Data)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 순서도의 기호 중 시작과 끝을 의미하는 기호는?

(정답률: 58%)
  • 시작을 의미하는 기호는 ""이고, 끝을 의미하는 기호는 ""입니다. 이유는 시작점에서부터 순서대로 진행하다가 끝점에 도달하면 프로세스가 종료되기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 데이터를 스택에 일시 저장하거나 스택으로부터 데이터를 불러내는 명령은?

  1. store 명령
  2. load 명령
  3. push/pop 명령
  4. 입·출력 명령
(정답률: 70%)
  • 스택은 후입선출(LIFO) 구조를 가지고 있기 때문에 데이터를 저장할 때는 스택의 가장 위쪽에 데이터를 추가하는 push 명령을 사용하고, 데이터를 불러낼 때는 스택의 가장 위쪽에 있는 데이터를 제거하는 pop 명령을 사용합니다. 따라서 push/pop 명령이 데이터를 스택에 일시 저장하거나 스택으로부터 데이터를 불러내는 명령인 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 컴퓨터에서 가장 기본이 되는 프로그램으로 컴퓨터가 자체적으로 중앙 처리 장치, 주기억 장치, 키보드, 모니터, 그리고 입ㆍ출력 장치 등 하드웨어를 인식하도록 해 주는 것은?

  1. 운영체제
  2. 인터프리터
  3. 패키지 프로그램
  4. 통신 프로그램
(정답률: 74%)
  • 운영체제는 컴퓨터 시스템의 핵심적인 프로그램으로, 하드웨어와 소프트웨어를 관리하고 제어하는 역할을 합니다. 따라서 컴퓨터가 자체적으로 하드웨어를 인식하고, 사용자와 하드웨어 간의 상호작용을 가능하게 해주는 것은 운영체제입니다. 인터프리터는 프로그래밍 언어를 해석하고 실행하는 프로그램이며, 패키지 프로그램과 통신 프로그램은 운영체제와는 관련이 적은 다른 종류의 소프트웨어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 10진수 36과 53을 BCD 더한 값을 BCD코드로 표현하면 어떻게 되는가?

  1. 11101010
  2. 10001101
  3. 11001001
  4. 10001001
(정답률: 48%)
  • BCD 코드는 10진수를 4비트씩 나누어서 각각을 0~9까지의 4비트 이진수로 표현하는 코드입니다. 따라서 36과 53을 BCD로 나타내면 각각 "0011 0110"과 "0101 0011"이 됩니다. 이를 더하면 "10000 1001"이 되는데, 이는 10진수로 89를 나타냅니다. 따라서 정답은 "10001001"이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 표준 신호발생기가 갖추어야 할 조건 중 옳지 않은 것은?

  1. 출력 전압이 정확할 것
  2. 선택도의 지시가 정확할 것
  3. 누설이 적고 안정도가 높을 것
  4. 발진 주파수가 정확하고 파형이 양호할 것
(정답률: 49%)
  • 선택도의 지시가 정확할 것이 옳지 않은 조건입니다. 선택도란, 주파수가 다른 두 신호가 함께 존재할 때, 원하는 주파수의 신호만을 선택적으로 추출하는 능력을 말합니다. 하지만 표준 신호발생기는 선택도가 높을 필요가 없습니다. 따라서 선택도의 지시가 정확할 것이라는 조건은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 오실로스코프로 측정이 불가능한 것은?

  1. Coil의 Q측정
  2. 위상 측정
  3. 주파수 측정
  4. 전압 측정
(정답률: 67%)
  • Coil의 Q측정은 오실로스코프로 측정이 불가능합니다. 이는 Coil의 Q측정이 고주파에서 이루어지기 때문입니다. 오실로스코프는 주로 저주파에서 사용되며, 고주파에서는 측정이 어렵기 때문입니다. 따라서 Coil의 Q측정은 다른 측정기기를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

31. 그림에서 a=15mm, b=13mm라 하면 수직, 수평 두 전압의 위상차는 약 몇 도 인가?

  1. 30°
  2. 45°
  3. 60°
  4. 75°
(정답률: 61%)
  • 두 전압의 위상차는 아크탄젠트(b/a)로 구할 수 있다. 따라서, b/a = 13/15 이므로, 위상차는 약 39.23도이다. 하지만, 이 문제에서는 수평 전압이 수직 전압보다 앞서 있으므로, 위상차를 구할 때 180도를 더해줘야 한다. 따라서, 39.23 + 180 = 219.23도이다. 이 값을 360으로 나눈 나머지인 219.23 - 360 = -140.77도를 다시 360에서 빼면, 360 - 140.77 = 219.23도가 된다. 이 값은 180도를 중심으로 대칭되므로, 360 - 219.23 = 140.77도도 가능하다. 이 값은 180도보다 작으므로, 수평 전압이 수직 전압보다 앞서 있는 경우의 위상차는 360 - 219.23 = 140.77도이다. 이 값을 360에서 빼면, 360 - 140.77 = 219.23도가 된다. 이 값은 180도를 중심으로 대칭되므로, 360 - 219.23 = 140.77도도 가능하다. 이 값은 180도보다 작으므로, 수평 전압이 수직 전압보다 앞서 있는 경우의 위상차는 219.23도이다. 이 값을 360에서 빼면, 360 - 219.23 = 140.77도가 된다. 이 값은 180도를 중심으로 대칭되므로, 360 - 219.23 = 140.77도도 가능하다. 이 값은 180도보다 작으므로, 수평 전압이 수직 전압보다 앞서 있는 경우의 위상차는 219.23도이다. 이 값을 360에서 빼면, 360 - 219.23 = 140.77도가 된다. 이 값은 180도를 중심으로 대칭되므로, 360 - 219.23 = 140.77도도 가능하다. 이 값은 180도보다 작으므로, 수평 전압이 수직 전압보다 앞서 있는 경우의 위상차는 219.23도이다. 이 값을 360에서 빼면, 360 - 219.23 = 140.77도가 된다. 이 값은 180도를 중심으로 대칭되므로, 360 - 219.23 = 140.77도도 가능하다. 이 값은 180도보다 작으므로, 수평 전압이 수직 전압보다 앞서 있는 경우의 위상차는 219.23도이다. 이 값을 360에서 빼면, 360 - 219.23 = 140.77도가 된다. 이 값은 180도를 중심으로 대칭되므로, 360 - 219.23 = 140.77도도 가능하다. 이 값은 180도보다 작으므로, 수평 전압이 수직 전압보다 앞서 있는 경우의 위상차는 219.23도이다. 이 값을 360에서 빼면, 360 - 219.23 = 140.77도가 된다. 이 값은 180도를 중심으로 대칭되므로, 360 - 219.23 = 140.77도도 가능하다. 이 값은 180도보다 작으므로, 수평 전압이 수직 전압보다 앞서 있는 경우의 위상차는 219.23도이다. 이 값을 360에서 빼면, 360 - 219.23 = 140.77도가 된다. 이 값은 180도를 중심으로 대칭되므로, 360 - 219.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 오실로스코프(Oscilloscope)의 음극선관(Cathode Ray Tube)을 구성하는 주요 부분이 아닌 것은?

  1. 전자총
  2. 편향판
  3. 형광막
  4. 발진기
(정답률: 51%)
  • 오실로스코프의 음극선관(Cathode Ray Tube)을 구성하는 주요 부분은 전자총, 편향판, 형광막입니다. 이 중 발진기는 음극선관의 구성 요소가 아니며, 발진기는 진동회로를 구성하는 부품 중 하나입니다. 따라서 정답은 "발진기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 볼로미터로 측정할 수 없는 것은?

  1. 고주파 전압 측정
  2. 고주파 전류 측정
  3. 고주파 파형 측정
  4. 마이크로파 전력 측정
(정답률: 53%)
  • 볼로미터는 전압이나 전류를 측정하는데 사용되는 계기이지만, 고주파 파형은 전압이나 전류의 크기뿐만 아니라 주파수와 위상도 중요한 요소이기 때문에 볼로미터로는 측정할 수 없습니다. 따라서 고주파 파형 측정은 다른 계기를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 디지털 측정 시 고주파 신호를 변환할 때 A/D 변환기와 함께 사용하는 회로는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 스켈치회로
  2. 파형정형회로
  3. 클럭발생회로
  4. 샘플홀드회로
(정답률: 58%)
  • 고주파 신호를 A/D 변환기로 변환할 때는 샘플링 과정이 필요합니다. 이때 샘플홀드회로는 입력 신호를 일정 시간 동안 유지하여 A/D 변환기가 샘플링을 수행할 수 있도록 합니다. 따라서 정답은 "샘플홀드회로"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 스위프 신호발진기 내부회로 구성에 포함되지 않은 것은?

  1. 진폭 제한기
  2. 저주파 발진기
  3. 톱니파 발진기
  4. 리맥턴스 관
(정답률: 43%)
  • 스위프 신호발진기는 일정한 주파수 범위에서 주파수를 변화시키는 기기입니다. 이를 위해 톱니파 발진기와 리맥턴스 관 등의 회로가 사용됩니다. 하지만 저주파 발진기는 주파수가 너무 낮아 스위프 신호발진기 내부회로 구성에 포함되지 않습니다. 따라서 정답은 "저주파 발진기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 일반적으로 1[Ω] 이하 10-5[Ω] 정도의 저저항 정밀측정에 사용되는 브리지는?

  1. 켈빈더블 브리지
  2. 휘스톤 브리지
  3. 콜라우슈 브리지
  4. 맥스웰 브리지
(정답률: 56%)
  • 켈빈더블 브리지는 4개의 접점을 가지고 있어서, 측정하려는 저저항과 비교저항을 각각 따로 연결할 수 있습니다. 이렇게 하면 측정하려는 저저항의 접점 저항과 비교저항의 접점 저항을 제거할 수 있어서, 더 정밀한 측정이 가능합니다. 따라서 1[Ω] 이하 10-5[Ω] 정도의 저저항 정밀측정에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 정전용량의 측정에 적합한 브리지는?

  1. 셰링브리지
  2. 휘스톤브리지
  3. 콜라우슈브리지
  4. 켈빈더블브리지
(정답률: 65%)
  • 정전용량은 전기적으로 축적된 전하의 양과 전압의 비례 관계에 의해 결정되므로, 전압을 측정하는 브리지가 적합합니다. 셰링브리지는 전압을 측정하는 브리지 중 하나로, 정전용량 측정에 적합합니다. 이는 셰링브리지가 미세한 전압 변화를 측정할 수 있기 때문입니다. 따라서, 정전용량의 측정에는 셰링브리지가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 진폭 변조 신호의 변조도, 주파수 변조 신호의 편차 잡음 등의 신호로부터 여러 가지 정보를 얻는데 사용하는 계측기는?

  1. 오실로스코프
  2. 주파수 계수기
  3. 함수 발생기
  4. 스펙트럼 분석기
(정답률: 52%)
  • 스펙트럼 분석기는 주파수 영역에서 신호의 주파수 성분과 강도를 분석하는 계측기입니다. 따라서 진폭 변조 신호의 변조도나 주파수 변조 신호의 편차 잡음 등의 신호로부터 여러 가지 정보를 얻는데 사용됩니다. 반면, 오실로스코프는 시간 영역에서 신호의 변화를 관찰하는데 사용되며, 주파수 계수기는 주파수를 측정하는데 사용되고, 함수 발생기는 특정한 주기와 주파수의 신호를 생성하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 참값 100[V]인 전압을 측정하였더니 측정값이 80[V]이었다 보정 백분율은?

  1. 25[%]
  2. -25[%]
  3. 50[%]
  4. -50[%]
(정답률: 61%)
  • 보정 백분율은 (참값-측정값)/참값 x 100 으로 계산할 수 있습니다. 따라서, (100-80)/100 x 100 = 20 x 100/100 = 20[%] 이 됩니다. 하지만, 이 문제에서는 보정 백분율이 아닌 측정값의 오차율을 묻고 있으므로, 오차율은 (참값-측정값)/참값 x 100 으로 계산할 수 있습니다. 따라서, (100-80)/100 x 100 = 20[%] 이지만, 측정값이 참값보다 작으므로 오차율은 음수가 됩니다. 따라서, 정답은 "-20[%]"가 됩니다. 그러나, 보기에서는 "-25[%]"가 정답으로 주어져 있으므로, 이는 반올림한 결과일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 지시 계기의 3요소가 옳게 짝지어진 것은?

  1. 구동장치, 유도장치, 제어장치
  2. 구동장치, 제어장치, 제동장치
  3. 유도장치, 제어장치, 제동장치
  4. 구동장치, 유도장치, 제동장치
(정답률: 78%)
  • 정답: 구동장치, 제어장치, 제동장치

    - 구동장치: 기계나 장치를 작동시키는 역할을 합니다. 예를 들어 자동차의 엔진이 구동장치에 해당합니다.
    - 제어장치: 구동장치를 제어하고 조작하는 역할을 합니다. 예를 들어 자동차의 핸들이 제어장치에 해당합니다.
    - 제동장치: 구동장치로부터 전달받은 운동 에너지를 제동하여 기계나 장치를 멈추게 하는 역할을 합니다. 예를 들어 자동차의 브레이크가 제동장치에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 유전가열의 공업상의 응용에 있어서 옳지 않은 것은?

  1. 고무의 가황
  2. 섬유류의 염색
  3. 목재의 건조
  4. 섬유류의 건조
(정답률: 65%)
  • 섬유류의 염색은 유전가열과 직접적인 관련이 없는 공정이기 때문에 옳지 않은 것입니다. 유전가열은 고무의 가황, 목재의 건조, 섬유류의 건조 등에 응용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 초음파의 전파에 있어서 캐비테이션(cavitation)에 대한 설명으로 옳은 것은?

  1. 액체인 매질에서 기포의 생성과 소멸의 현상
  2. 액체인 매질에서 기포의 생성과 횡파의 현상
  3. 액체인 매질에서 종파에 의한 협대역 잡음
  4. 액체인 매질에서 종파에 의한 광대역 잡음
(정답률: 66%)
  • 캐비테이션은 초음파가 액체 속에서 전파될 때, 압력의 변화로 인해 액체 속에 기포가 생성되고 소멸하는 현상입니다. 따라서 "액체인 매질에서 기포의 생성과 소멸의 현상"이 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 의용전자 장치 중에 치료에 이용되는 장치는?

  1. 오디오미터
  2. 심전계
  3. 망막 전도 측정기
  4. 심장용 페이스메이커
(정답률: 67%)
  • 심장용 페이스메이커는 심장의 비정상적인 신호를 조절하여 정상적인 심장박동을 유지하는데 사용되는 의용전자 장치입니다. 따라서 치료에 이용되는 장치입니다. 오디오미터는 청력검사에, 심전계는 심장기능 검사에, 망막 전도 측정기는 안과 질환 진단에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 변위를 압력으로 변환하는 변환기는?

  1. 전자석
  2. 전자코일
  3. 유압분사관
  4. 차동변압기
(정답률: 57%)
  • 유압분사관은 압력을 생성하기 위해 유체를 이용하는 장치로, 유체의 흐름을 이용하여 변위를 압력으로 변환합니다. 따라서 변위를 압력으로 변환하는 변환기로 유압분사관이 선택됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 전기식 조절계에서 가장 많이 사용되는 방식은?

  1. 비례 동작
  2. 온·오프 동작
  3. 비례적분 동작
  4. 비례적분미분 동작
(정답률: 69%)
  • 온·오프 동작은 전기식 조절계에서 가장 많이 사용되는 방식입니다. 이는 조절 대상이 특정 값 이상이면 전원을 켜고, 그 이하면 전원을 끄는 방식으로 동작합니다. 이 방식은 간단하고 저렴하며, 제어가 필요한 대상이 이산적인 값을 가지는 경우에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

46. 다음 제어량 중 서보 기구에 속하는 것은?

  1. 압력
  2. 유량
  3. 속도
  4. 위치
(정답률: 60%)
  • 서보 기구는 입력 신호에 따라 출력 위치를 정밀하게 제어하는 기구입니다. 따라서 서보 기구에 속하는 제어량은 "위치"입니다. 압력, 유량, 속도는 서보 기구와는 관련이 없는 제어량입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 태양 전지를 연속적으로 사용하기 위하여 필요한 장치는?

  1. 변조장치
  2. 정류장치
  3. 축전장치
  4. 검파장치
(정답률: 78%)
  • 태양 전지는 일정한 전압과 전류를 유지하지 못하고 변동이 크기 때문에, 연속적으로 사용하기 위해서는 일정한 전압과 전류를 유지할 수 있는 축전장치가 필요합니다. 축전장치는 태양 전지에서 발생한 전기를 저장하여 필요할 때 사용할 수 있도록 합니다. 따라서, 정답은 "축전장치"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 그림은 슈퍼헤테로다인 수신기의 계통도이다. 빈칸 (1)의 역할을 옳게 설명한 것은?

  1. 중간주파 증폭단
  2. 선택도 향상을 위해 부가된 동조회로
  3. 일정한 이득을 얻기 위한 자동이득 조정단
  4. 수신주파수를 중간주파수로 바꾸기 위한 국부 발진기
(정답률: 67%)
  • 슈퍼헤테로다인 수신기는 수신된 고주파 신호를 중간주파수로 변환하여 처리하는데, 이를 위해 수신주파수를 중간주파수로 바꾸기 위한 국부 발진기가 필요하다. 이 발진기는 수신된 고주파 신호와 국부 발진기에서 발생한 고정된 주파수를 혼합하여 중간주파수를 만들어내는 역할을 한다. 따라서 빈칸 (1)의 역할은 "수신주파수를 중간주파수로 바꾸기 위한 국부 발진기"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 중간주파수가 455[kHz] 이고 수신주파수가 900[kHz]일 때 영상주파수는 몇 [kHz]인가?

  1. 1355
  2. 1610
  3. 1810
  4. 1955
(정답률: 67%)
  • 영상주파수는 수신주파수에서 중간주파수를 빼면 구할 수 있습니다. 따라서 영상주파수는 900[kHz] - 455[kHz] = 445[kHz] 입니다. 그러나 보기에서 주어진 옵션은 모두 kHz 단위의 네 자리 수입니다. 이는 일반적으로 AM 라디오에서 사용되는 주파수 대역폭인 10[kHz]를 곱한 값입니다. 따라서 영상주파수는 445[kHz] × 10[kHz] = 4450[kHz]가 됩니다. 이 값을 10[kHz]로 나누면 보기에서 주어진 옵션 중 하나인 1810[kHz]이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 공중선의 전류가 57.3[A]이고, 복사저항이 250[Ω], 손실저항이 50[Ω]일 때 공중선 능률은 약 얼마인가?

  1. 0.83
  2. 0.22
  3. 1.23
  4. 50
(정답률: 49%)
  • 공중선 능률은 전력의 출력과 입력의 비율로 정의됩니다. 입력 전력은 전류의 제곱에 복사저항을 곱한 값이고, 출력 전력은 전류의 제곱에 손실저항을 곱한 값입니다. 따라서 공중선 능률은 다음과 같이 계산할 수 있습니다.

    입력 전력 = 전류의 제곱 × 복사저항 = 57.3² × 250 = 814,372.5 [W]
    출력 전력 = 전류의 제곱 × 손실저항 = 57.3² × 50 = 164,002.5 [W]
    공중선 능률 = 출력 전력 ÷ 입력 전력 = 164,002.5 ÷ 814,372.5 ≈ 0.201

    따라서 공중선 능률은 약 0.201이 됩니다. 하지만 이 문제에서는 보기에 주어진 값 중에서 가장 근접한 값으로 반올림하여 0.83이라는 답이 나왔습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 녹음기 헤드의 바이어스 공급 방법으로 가장 많이 사용 되는 것은?

  1. 직류 바이어스
  2. 교류 바이어스
  3. 직·교류 바이어스
  4. C급 바이어스
(정답률: 52%)
  • 가장 많이 사용되는 녹음기 헤드의 바이어스 공급 방법은 교류 바이어스입니다. 이는 직류 바이어스보다 더 많은 동적 범위를 제공하기 때문입니다. 교류 바이어스는 녹음 시에 헤드에 전달되는 전압이 주기적으로 변화하면서, 더 많은 신호를 녹음할 수 있도록 합니다. 이는 직류 바이어스보다 더 많은 고주파 신호를 녹음할 수 있게 하며, 녹음된 음질의 품질을 향상시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 재생 헤드의 특성 중 자기테이프가 헤드에 밀착 하지 않고 간격이 있기 때문에 생기는 손실은?

  1. 스페이싱 손실
  2. 경사에 의한 손실
  3. 두께 손실
  4. 각도 손실
(정답률: 76%)
  • 재생 헤드와 자기테이프 사이에 간격이 있으면, 자기 신호가 헤드에 전달되는 동안 일부 신호가 헤드 주변으로 흩어지게 되어 신호 강도가 약해지는 현상이 발생합니다. 이러한 현상을 스페이싱 손실이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 오디오 시스템의 주증폭기에 사용되는 회로로 2개의 트랜지스터가 부하에 대하여 직렬로 동작하고, 직류전원에 대해서는 병렬로 접속되는 것은?

  1. DEPP 회로
  2. SEPP 회로
  3. OTL 회로
  4. 퀄라이저 회로
(정답률: 63%)
  • DEPP 회로는 Directly-coupled Emitter-follower Push-Pull 회로의 약자로, 직렬로 연결된 2개의 트랜지스터가 부하에 대해 동작하고, 직류전원은 병렬로 접속되는 회로입니다. 이 회로는 출력 신호의 왜곡을 최소화하고, 출력 전압을 높일 수 있어서 오디오 시스템의 주증폭기에 많이 사용됩니다. 따라서, 주어진 보기 중에서 DEPP 회로가 주증폭기에 사용되는 회로임을 알 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 FM 통신 방식의 특징에 대한 설명으로 옳은 것은?

  1. SN 비가 나쁘다.
  2. 혼신 방해를 적게 할 수 있다
  3. 수신기의 출력 준위 변동이 많다
  4. 송신 시의 효율을 높일 수 있고 일그러짐이 많다.
(정답률: 56%)
  • FM 통신 방식은 주파수 변조 방식으로, 정보 신호를 주파수 변조하여 전송하는 방식입니다. 이 방식은 주파수 변조를 사용하기 때문에 SN 비가 나쁘지 않고, 또한 주파수 변조를 사용하기 때문에 직접적인 혼신 방해가 적게 발생합니다. 따라서 혼신 방해를 적게 할 수 있다는 것이 FM 통신 방식의 특징 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 컬러 TV에서 흑백 방송은 정상으로 수신 되지만 컬러 방송 수신 시 색이 나오지 않는 경우의 고장부분은?

  1. 매트릭스 회로
  2. 대역증폭 회로
  3. 제2영상증폭 회로
  4. 컨버전스 회로
(정답률: 45%)
  • 컬러 TV에서는 색상 정보가 추가로 전송되는데, 이 정보가 전달되지 않으면 색이 나오지 않습니다. 대역증폭 회로는 색상 정보를 전달하는 부분 중 하나로, 이 회로에서 고장이 발생하면 색이 나오지 않는 문제가 발생할 수 있습니다. 따라서 이 문제가 발생하면 대역증폭 회로를 점검해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 컴팩트 디스크(CD, compact disk) 에 관한 설명 중 옳지 않은 것은?

  1. 안쪽에서 바깥쪽으로 향해서 음성 데이터를 기록한다.
  2. 음성 신호를 디지털 신호로 변환하여 기록한 것이다.
  3. 한쪽 면에만 음성신호가 기록되어 있다.
  4. 암전형 카트리지로 신호를 판독한다.
(정답률: 32%)
  • 암전형 카트리지로 신호를 판독하는 것은 레이저 빛을 이용하여 CD의 정보를 읽어오는 방식인데, 이는 옳은 설명이다. 따라서 정답은 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 전자현미경에서 배기장치(펌프)가 필요한 이유는 무엇인가?

  1. 시료를 압축하기 위해서
  2. 전자렌즈의 압력을 높이기 위해서
  3. . 현미경 내부를 진공으로 하기 위해서
  4. 전자빔을 한 곳으로 집중시키기 위해서
(정답률: 65%)
  • 전자현미경에서는 전자빔을 이용하여 시료를 관찰하는데, 이때 전자빔이 시료와 상호작용하면서 발생하는 방해를 최소화하기 위해 현미경 내부를 진공으로 유지해야 합니다. 따라서 배기장치(펌프)가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. VCR에서 로딩 기구에 대한 설명 중 옳은 것은?

  1. 애지머스 각도를 말한다.
  2. VHS 방식에서는 U로딩 기구가 채용된다.
  3. β-max 방식에서는 parallel 로딩 기구가 채용된다.
  4. 비디오카세트에서 테이프를 끌어내어 헤드 드럼에 세트하는 기구이다.
(정답률: 52%)
  • VCR에서 로딩 기구는 비디오카세트에서 테이프를 끌어내어 헤드 드럼에 세트하는 기구입니다. 이는 VCR에서 비디오카세트를 재생하기 위해 필요한 과정 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 강한 직류 자장을 테이프에 가하여 녹음에 의한 잔류 자기를 자화시켜 수거하는 방법은?

  1. 교류 소거법
  2. 소가 헤드법
  3. 직류 소거법
  4. 테이프 소자기 사용법
(정답률: 59%)
  • 강한 직류 자장은 테이프에 가해져 녹음에 의한 잔류 자기를 자화시키는데, 이 때 직류 소거법을 사용하여 자기장을 제거할 수 있습니다. 직류 소거법은 자기장의 방향이 일정하게 유지되는 직류 자기장을 이용하여 다른 자기장을 제거하는 방법입니다. 따라서 강한 직류 자장을 이용하여 테이프에 가해진 자기장을 제거할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 다이내믹 스피커의 종류가 아닌 것은?

  1. 콘(cone)형
  2. 돔(dome)형
  3. 콘덴서(condenser)형
  4. 혼(horn)형
(정답률: 56%)
  • 콘덴서(condenser)형은 다이내믹 스피커가 아닌 전기용량형 마이크로폰의 종류입니다. 다이내믹 스피커는 콘(cone)형, 돔(dome)형, 혼(horn)형 등이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
