전자기기기능사 필기 기출문제복원 (2011-04-17)

전자기기기능사
(2011-04-17 기출문제)

목록

1과목: 전기전자공학

1. 다음 중 맥동률이 가장 큰 방식은?

  1. 단상 반파 정류기
  2. 단상 전파 정류기
  3. 3상 반파 정류기
  4. 3상 전파 정류기
(정답률: 53%)
  • 맥동률이 가장 큰 방식은 "단상 반파 정류기"입니다. 이는 단상 AC 전원을 사용하며, 반파 정류기를 통해 전류를 일정한 방향으로 유지시키기 때문입니다. 이 방식은 단순하고 저렴하며, 작은 전력을 사용하는 장비에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 수정발진기의 발진주파수 변동원인과 대책으로 적합하지 않은 것은?

  1. 전원전압의 변동 - 정전압 회로의 사용
  2. 부하의 변동 - 완충증폭기 사용
  3. 습도에 의한 변동 - 방습을 위하여 타 회로와 차단
  4. 주위 온도의 변화 - 코일이나 콘덴서의 온도계수가 높은 재료의 사용
(정답률: 53%)
  • 주위 온도의 변화는 코일이나 콘덴서의 온도계수가 높은 재료의 사용과 적합하지 않은 이유이다. 이는 온도가 변화함에 따라 코일이나 콘덴서의 전기적 특성이 변화하기 때문에 발진주파수가 변동될 수 있기 때문이다. 따라서 이를 해결하기 위해서는 온도계수가 낮은 재료를 사용하거나, 발진회로를 온도에 민감하지 않도록 설계해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. B급 푸시풀(push-pull) 증폭기의 최대 전력 효율은?

  1. 25.5[%]
  2. 50[%]
  3. 78.5[%]
  4. 100[%]
(정답률: 83%)
  • B급 푸시풀 증폭기는 입력 신호의 양극성에 따라 다른 전력을 소비하므로, 양극성이 바뀔 때마다 전력 손실이 발생합니다. 이러한 전력 손실을 최소화하기 위해 B급 푸시풀 증폭기는 양극성이 바뀔 때마다 다른 전력을 공급하는 A급 증폭기와 C급 증폭기를 결합하여 사용합니다. 이렇게 함으로써 전력 손실을 최소화할 수 있으며, 이 때의 최대 전력 효율은 약 78.5%입니다. 따라서 정답은 "78.5%"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 사이리스터 중에서 단방향성 소자는?

  1. TRIAC
  2. DIAC
  3. SSS
  4. SCR
(정답률: 82%)
  • 정답은 SCR입니다. SCR은 Silicon Controlled Rectifier의 약자로, 반도체 소자 중 하나로서 단방향성을 가지고 있습니다. 즉, 전류가 한 방향으로만 흐를 수 있으며, 일종의 스위치 역할을 합니다. TRIAC과 DIAC은 양방향성 소자이며, SSS는 존재하지 않는 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 트랜지스터 증폭회로에 대한 설명으로 옳지 않은 것은?

  1. 베이스 접지회로의 입력은 이미터가 된다.
  2. 컬렉터 접지회로의 입력은 베이스가 된다.
  3. 베이스 접지회로의 입력은 컬렉터가 된다.
  4. 이미터 접지회로의 입력은 베이스가 된다.
(정답률: 74%)
  • 베이스 접지회로의 입력은 이미터가 된다는 설명이 옳지 않습니다. 실제로는 베이스 접지회로의 입력은 베이스가 되며, 이에 따라 베이스 전압이 조절되어 증폭이 이루어집니다. 컬렉터 접지회로의 입력은 베이스가 되며, 이미터 접지회로의 입력은 베이스가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 발진회로의 분류에서 사인파 발진회로의 종류가 아닌 것은?

  1. LC 발진회로
  2. RC 발진회로
  3. 수정 발진회로
  4. 블로킹 발진회로
(정답률: 71%)
  • 블로킹 발진회로는 발진 시간을 제어하기 위해 사용되는 회로로, 사인파 발진회로와는 다른 종류의 발진회로입니다. 블로킹 발진회로는 일정한 주기로 발진되는 사인파 발진회로와는 달리, 발진 시간을 제어할 수 있어서 다양한 용도로 활용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. V1 =100[V], V2 =50[V], R1 =R2 =1000[Ω], R3=200[Ω], R4 =800[Ω]일 때 단자 1-2 사이의 전위차는 몇 [V]인가?

  1. 10[V]
  2. 20[V]
  3. 40[V]
  4. 50[V]
(정답률: 39%)
  • 전압 분배 법칙에 따라 R3과 R4에 걸리는 전압의 비율은 R3:R4 = 1:4 이므로, R3에 걸리는 전압은 V2의 1/5인 10[V]이다. 이에 따라 R1과 R2에 걸리는 전압의 비율은 R1:R2 = 1:1 이므로, 단자 1-2 사이의 전위차는 10[V]+100[V] = 110[V]이다. 따라서 정답은 "110[V]"가 되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 이상적인 연산증폭기의 특징에 대한 설명으로 옳지 않은 것은?

  1. 입력 오프셋 전류가 0이다.
  2. 주파수 대역폭이 무한대이다.
  3. 오픈 루프 전압이득이 무한대이다.
  4. 동상신호제거비(CMRR)가 0이다.
(정답률: 69%)
  • 동상신호제거비(CMRR)가 0이라는 것은 곧 공통모드 잡음이 입력 신호에 미치는 영향을 전혀 제거하지 못한다는 것을 의미합니다. 이는 이상적인 연산증폭기의 특징 중 가장 중요한 것 중 하나인데, 이상적인 연산증폭기는 입력 신호와 공통모드 신호를 완벽하게 분리하여 입력 신호만을 증폭시키는 것이 목표입니다. 따라서 CMRR이 0이라면 입력 신호와 공통모드 신호를 분리하지 못하므로 이상적인 연산증폭기의 특징을 만족하지 못합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

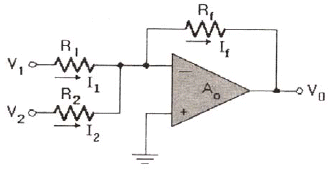

9. 다음 그림과 같은 연산 증폭기 회로는?

  1. 가산기
  2. 감산기
  3. 적분기
  4. 미분기
(정답률: 61%)
  • 이 연산 증폭기 회로는 입력 신호와 함께 입력 전압을 증폭시켜 출력하는 기능을 가지고 있습니다. 따라서 입력된 신호를 더하는 기능을 가진 가산기와 유사한 역할을 수행하므로 정답은 "가산기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 정류회로에서 그림과 같은 출력 파형이 얻어지는 정류회로는?

  1. 반파 배전압 정류회로
  2. 반파 정류회로
  3. 정전압 정류회로
  4. 전파 정류회로
(정답률: 49%)
  • 이 정류회로는 전파를 이용하여 정류하는 회로이기 때문에 "전파 정류회로"입니다. 전파가 흐르는 방향에 따라 다른 방향으로 흐르는 다이오드를 사용하여 반파를 이용한 정류회로와는 구조가 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 트랜지스터 증폭회로에서 베이스 - 컬렉터 접합부의 바이어스는?

  1. 항상 순방향 바이어스이다.
  2. 항상 역방향 바이어스이다.
  3. NPN에서만 순방향 바이어스이다.
  4. PNP에서만 역방향 바이어스이다.
(정답률: 67%)
  • 정답은 "항상 역방향 바이어스이다."입니다.

    이유는 다음과 같습니다.

    - 트랜지스터의 작동 원리는 베이스와 에미터 사이에 순방향 바이어스를 걸어주면 베이스와 컬렉터 사이에 전류가 흐르게 되어 증폭이 가능해지는 것입니다.
    - 그러나 베이스와 컬렉터 사이에는 역방향 바이어스가 걸려있어야 합니다. 이는 컬렉터와 베이스 사이에 역방향 바이어스가 걸려있으면 컬렉터에서 베이스로 전류가 흐르지 않기 때문입니다.
    - 따라서 트랜지스터 증폭회로에서 베이스 - 컬렉터 접합부의 바이어스는 항상 역방향 바이어스이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 부궤환 증폭회로의 일반적인 특징에 대한 설명으로 적합하지 않는 것은?

  1. 이득이 증가한다.
  2. 안정도가 증가한다.
  3. 왜율이 개선된다.
  4. 주파수 특성이 개선된다.
(정답률: 54%)
  • "이득이 증가한다."는 부궤환 증폭회로의 일반적인 특징 중 하나이므로, 이에 대한 설명은 적합하지 않습니다.

    이득이 증가하는 이유는 부궤환 회로가 고주파 신호를 증폭시키는데 효과적이기 때문입니다. 부궤환 회로는 고주파 신호를 증폭시키는데 필요한 에너지를 저장하고, 이를 신호에 전달하여 증폭시킵니다. 이로 인해 입력 신호의 크기가 증폭되어 출력 신호의 크기가 증가하게 되므로 이득이 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 반송파 fc와 신호파 fs인 두 신호를 링(ring)변조시켰을 때 출력 주파수 성분으로 가장 적합한 것은?

  1. fc + fs
  2. fc - fs
  3. fc ± fs
  4. 2(fc ± fs)
(정답률: 64%)
  • 링 변조는 반송파와 신호파를 곱하여 출력 신호를 생성하는 방법입니다. 따라서 출력 주파수 성분은 반송파와 신호파의 합과 차가 됩니다.

    즉, 출력 주파수 성분은 "fc + fs"와 "fc - fs" 그리고 "fc ± fs"가 됩니다.

    하지만 "fc + fs"와 "fc - fs"는 대칭적인 형태를 가지므로, 출력 신호의 대칭성을 유지하기 위해 "fc ± fs"가 가장 적합한 주파수 성분이 됩니다.

    따라서 정답은 "fc ± fs"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 발진주파수 범위가 가장 넓은 것은?

  1. LC발진기
  2. RC발진기
  3. 수정발진기
  4. 음차발진기
(정답률: 36%)
  • LC발진기는 인덕턴스와 캐패시턴스를 이용하여 발진하는데, 이는 발진주파수를 조절하기 쉽기 때문에 발진주파수 범위가 가장 넓습니다. RC발진기는 캐패시턴스와 저항을 이용하여 발진하는데, 발진주파수를 조절하기 어렵기 때문에 발진주파수 범위가 좁습니다. 수정발진기는 수정의 공진주파수를 이용하여 발진하는데, 공진주파수가 한정되어 있기 때문에 발진주파수 범위가 좁습니다. 음차발진기는 음성신호를 발진하는데 사용되는데, 발진주파수 범위가 제한적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 플립플롭이라고도 하며, 데이터 기억소자로 많이 사용되는 것은?

  1. 시미트 트리거
  2. 비안정 멀티바이브레이터
  3. 단안정 멀티바이브레이터
  4. 쌍안정 멀티바이브레이터
(정답률: 83%)
  • 쌍안정 멀티바이브레이터는 입력 신호가 없는 상태에서도 안정적인 출력 신호를 유지할 수 있는 회로로, 데이터 기억소자로 사용하기에 적합합니다. 이에 반해, 비안정 멀티바이브레이터는 입력 신호가 없는 상태에서는 출력 신호가 불안정하게 나타나며, 단안정 멀티바이브레이터는 입력 신호가 없는 상태에서는 출력 신호가 일정하지 않습니다. 따라서 데이터 기억소자로 사용하기에는 적합하지 않습니다. 시미트 트리거는 입력 신호가 변화할 때마다 출력 신호가 바뀌는 회로로, 데이터 기억소자로 사용하기에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

16. 반송파 전력이 20[kw]일 때 변조율 70[%]로 변조 하였을 경우 피변조파 전력(P) 및 상측파 전력(Pu)은 각 각 몇 [kw] 인가?

  1. P=24.9, Pu=2.45
  2. P=15.9, Pu=20.7
  3. P=24.0, Pu=24.5
  4. P=17.6, Pu=4.91
(정답률: 47%)
  • 피변조파 전력(P)은 반송파 전력의 절반으로 계산할 수 있습니다. 따라서 P = 20/2 = 10[kw] 입니다.

    상측파 전력(Pu)은 변조된 파의 전체 전력에서 반송파 전력을 뺀 값입니다. 변조된 파의 전력은 피변조파 전력(P)에 변조율의 제곱을 곱한 값과 같습니다. 따라서 변조된 파의 전력은 Pm = P*(m^2) = 10*(0.7^2) = 4.9[kw] 입니다.

    상측파 전력(Pu)는 Pm에서 반송파 전력을 뺀 값이므로 Pu = Pm - P = 4.9 - 20/2 = 2.45[kw] 입니다.

    따라서 정답은 "P=24.9, Pu=2.45" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 8진수 37.54를 16진수로 변환하면?

  1. 1F.A
  2. 1F.A4
  3. 1F.B4
  4. 1F.B
(정답률: 45%)
  • 8진수 37.54를 16진수로 변환하는 방법은 다음과 같습니다.

    1. 8진수를 10진수로 변환합니다.
    37.54(8) = 31.8125(10)

    2. 10진수를 16진수로 변환합니다.
    31(10) = 1F(16)
    0.8125(10) x 16 = 13(16) = D(16)
    따라서, 37.54(8) = 1F.D(16)입니다.

    그러나 보기에서는 1F.B가 정답으로 주어졌습니다. 이는 0.8125(10)를 16진수로 변환할 때, 가장 가까운 값인 B(16)로 반올림한 것입니다. 따라서, 37.54(8) = 1F.B(16)이 됩니다.
  • 8진수 37.54를 2진수로: 011 111 . 101 100
    16진수는 4개씩 계산: 01 1111 . 1011 00 => 1F.B
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 컴퓨터 회로에서 bus line을 사용하는 가장 큰 목적은?

  1. 정확한 전송
  2. 속도 향상
  3. 레지스터 수의 축소
  4. 결합선 수의 축소
(정답률: 66%)
  • bus line은 여러 개의 신호를 한 번에 전송할 수 있기 때문에 결합선 수를 줄일 수 있습니다. 이는 회로의 복잡도를 낮추고, 설계 및 유지보수를 용이하게 합니다. 따라서 "결합선 수의 축소"가 가장 큰 목적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 순서 논리 회로에 해당되는 것은?

  1. 반가산기(half adder)
  2. 부호기(encoder)
  3. 플립플롭(flip-flop)
  4. 멀티플렉서(multiplexer)
(정답률: 65%)
  • 순서 논리 회로는 이전 상태에 따라 현재 상태가 결정되는 회로를 말합니다. 이러한 특성을 가진 회로 중에서 가장 대표적인 것이 플립플롭입니다. 플립플롭은 이전 상태에 따라 현재 상태가 결정되는 순서 논리 회로로, 따라서 정답은 플립플롭입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 명령부의 오퍼랜드(Operand) 자체가 실제 그 데이터인 번지지정 방식은?

  1. direct address
  2. immediate address
  3. indirect address
  4. relative address
(정답률: 54%)
  • 오퍼랜드 자체가 실제 데이터인 경우, 해당 데이터가 명령어에 직접적으로 포함되어 있으므로 즉시 접근이 가능한 immediate address 방식을 사용합니다. 다른 방식들은 데이터가 저장된 메모리 주소를 참조하여 접근하는 방식이기 때문에 immediate address 방식보다 더 많은 시간이 소요됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 다음 회로는 직렬가산기이다. 입력 A=10, B=11을 입력할 때 합 S의 값은?

  1. 100
  2. 101
  3. 110
  4. 111
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 C 언어 프로그램 형식과 관계가 없는 것은?

  1. 인터프리터 방식을 사용한다.
  2. "/*" 와 "*/" 을 이용하여 주석을 나타낸다.
  3. 프로그램내의 명령은 ;(세미콜론)으로 구분된다.
  4. 모든 프로그램은 main 함수로부터 실행이 시작된다.
(정답률: 59%)
  • 정답은 "인터프리터 방식을 사용한다."입니다. 이유는 다음과 같습니다.

    - 인터프리터 방식은 프로그램을 한 줄씩 읽어서 즉시 실행하는 방식입니다. 반면에 컴파일러 방식은 프로그램 전체를 한 번에 컴파일해서 실행 파일을 만들고, 그 실행 파일을 실행하는 방식입니다.
    - 그 외의 보기들은 모두 C 언어 프로그램의 형식과 관련된 내용입니다. 주석을 나타내는 방법, 명령을 구분하는 방법, 실행이 시작되는 함수 등은 모두 C 언어 프로그램의 구조와 관련이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 객체지향언어에 해당하지 않은 것은?

  1. 기계어
  2. 비주얼 C++
  3. 델파이(Delphi)
  4. 자바(JAVA)
(정답률: 67%)
  • 정답은 "기계어"입니다. 기계어는 컴퓨터가 이해할 수 있는 0과 1로 이루어진 이진 코드로, 객체지향언어가 아닌 저수준의 언어입니다. 객체지향언어는 객체를 중심으로 프로그래밍하는 언어로, 클래스, 상속, 다형성 등의 개념을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 레지스터와 유사하게 동작하는 임시 저장장소로써 유사 기능을 하며 다음 실행할 명령어의 주소를 기억하는 기능을 하는 것은?

  1. 레지스터
  2. 프로그램 카운터
  3. 기억장치
  4. 플립플롭
(정답률: 74%)
  • 프로그램 카운터는 다음 실행할 명령어의 주소를 기억하는 기능을 하며, 레지스터와 유사하게 동작하는 임시 저장장소입니다. 따라서 주어진 보기 중에서는 프로그램 카운터가 해당하는 기능을 가지고 있습니다. 기억장치는 데이터를 저장하는 역할을 하고, 플립플롭은 논리 회로에서 사용되는 기본적인 저장장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 자기 디스크의 설명으로 옳은 것은?

  1. sequential access만 가능하다.
  2. random access만 가능하다.
  3. 주로 sequential access를 많이 한다.
  4. 주로 random access를 많이 한다.
(정답률: 51%)
  • 주로 random access를 많이 한다. - 자기 디스크는 자기 회전하는 디스크 위에 자기 헤드를 이용하여 데이터를 읽고 쓰는 방식으로 동작한다. 이 때, 자기 헤드는 디스크의 어느 위치에서든지 데이터를 읽고 쓸 수 있기 때문에 random access가 가능하다. 따라서, 주로 random access를 많이 하는 것이 특징이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중에서 일반적으로 가장 적은 Bit로 표현 가능한 데이터는?

  1. 영상 데이터
  2. 문자 데이터
  3. 숫자 데이터
  4. 논리 데이터
(정답률: 76%)
  • 논리 데이터는 참(True) 또는 거짓(False) 두 가지 값 중 하나만 가지므로, 가장 적은 Bit로 표현 가능합니다. 반면에 영상 데이터, 문자 데이터, 숫자 데이터는 다양한 값을 가지므로 더 많은 Bit가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 기억된 정보를 읽기는 자유롭지만 내용을 바꾸어 넣을 수 없는 기억소자는?

  1. ROM
  2. RAM
  3. SRAM
  4. DRAM
(정답률: 72%)
  • ROM은 Read-Only Memory의 약자로, 기억된 정보를 읽기는 자유롭지만 내용을 바꾸어 넣을 수 없는 기억소자입니다. 즉, 처음에 정보를 저장할 때만 내용을 변경할 수 있고, 이후에는 읽기만 가능하며 수정이 불가능합니다. 따라서 ROM은 일종의 읽기 전용 메모리로 사용되며, 주로 컴퓨터의 부팅 프로그램이나 고정된 데이터를 저장하는 데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 컴퓨터를 구성하는 요소를 크게 2부분으로 분류하면?

  1. 중앙처리장치와 입출력장치
  2. 연산장치와 제어장치
  3. 중앙처리장치와 보조기억장치
  4. 주기억장치와 보조기억장치
(정답률: 52%)
  • 컴퓨터를 구성하는 요소를 크게 2부분으로 분류하면, 중앙처리장치와 입출력장치로 나눌 수 있습니다. 중앙처리장치는 컴퓨터의 두뇌 역할을 하며, 연산장치와 제어장치로 구성되어 있습니다. 이에 반해 입출력장치는 사용자와 컴퓨터 사이의 인터페이스 역할을 하며, 주변기기와 통신하는데 사용됩니다. 따라서 중앙처리장치와 입출력장치는 컴퓨터의 핵심적인 부분과 사용자와의 상호작용을 담당하는 부분으로 구분됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 어떤 전류의 기본파 진폭이 50[mA], 제2고조파 진폭이 4[mA], 제3고조파 진폭이 3[mA]라면 이 전류의 왜형률은?

  1. 5[%]
  2. 10[%]
  3. 15[%]
  4. 20[%]
(정답률: 59%)
  • 전류의 왜형률은 제2고조파 진폭의 크기를 기본파 진폭으로 나눈 값에 100을 곱한 것입니다. 따라서 이 문제에서는 (4[mA] / 50[mA]) × 100 = 8%가 제2고조파의 기여율이 됩니다. 마찬가지로 제3고조파의 기여율은 (3[mA] / 50[mA]) × 100 = 6%가 됩니다. 이 두 값을 더하면 전류의 왜형률은 8% + 6% = 14%가 됩니다. 하지만 이 문제에서는 보기에서 가장 가까운 값인 10%를 선택해야 하므로, 제2고조파와 제3고조파의 기여율을 합쳐서 근사값을 구한 것입니다. 따라서 정답은 "10%"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 헤이 브리지로 측정할 수 있는 것은?

  1. 절연 저항
  2. 자기 인덕턴스
  3. 상호 인덕턴스
  4. 임피던스
(정답률: 39%)
  • 헤이 브리지는 주파수가 일정한 교류 전원을 이용하여 회로의 자기 인덕턴스, 저항, 용량 등을 측정하는데 사용됩니다. 따라서 헤이 브리지로 측정할 수 있는 것은 자기 인덕턴스입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

31. 다음 중 가장 높은 주파수를 측정할 수 있는 계기는?

  1. 동축형 주파수계
  2. 흡수형 주파수계
  3. 헤테로다인 주파수계
  4. 전력계형 주파수계
(정답률: 78%)
  • 동축형 주파수계는 고주파 신호를 측정하는 데에 특화되어 있으며, 동축 케이블을 통해 신호를 전달하고 측정하기 때문에 높은 주파수를 측정할 수 있습니다. 또한, 내부적으로 미세한 변화를 감지하여 정확한 측정이 가능합니다. 따라서, 동축형 주파수계가 가장 높은 주파수를 측정할 수 있는 계기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 스위프 발진기의 발진 주파수 소인에 사용되는 전압 파형으로 옳은 것은?

  1. 사인파
  2. 톱니파
  3. 구형파
  4. 펄스파
(정답률: 51%)
  • 스위프 발진기는 일정한 주파수에서 시작하여 점차적으로 주파수를 증가시키는 발진기입니다. 이를 위해 사용되는 전압 파형은 톱니파입니다. 톱니파는 사인파와 달리 급격한 상승과 하강을 반복하는 파형으로, 주파수를 증가시키는 데 적합합니다. 또한 톱니파는 다양한 주파수를 생성할 수 있어 스위프 발진기에서 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 흡수형 주파수계의 구성으로 필요하지 않는 것은?

  1. 발진기
  2. 검파기
  3. 직류 전류계
  4. 공진회로
(정답률: 48%)
  • 흡수형 주파수계는 외부 신호를 받아들이고 그 신호의 주파수를 측정하는데 사용됩니다. 이를 위해 검파기, 직류 전류계, 공진회로 등이 필요합니다. 하지만 발진기는 외부 신호를 생성하는 장치로, 흡수형 주파수계의 구성으로는 필요하지 않습니다. 따라서 정답은 "발진기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. Q-미터를 사용하여 측정하는 데 적당하지 않은 것은?

  1. 절연저항
  2. 코일의 실효저항
  3. 코일의 분포용량
  4. 콘덴서의 정전용량
(정답률: 56%)
  • 절연저항은 금속이나 전기를 전달하는 물질이 아니기 때문에 미터를 사용하여 측정할 수 없습니다. 절연저항은 전기적으로 절연된 두 점 사이의 저항을 나타내며, 보통 옴 단위로 표시됩니다. 따라서 절연저항은 다른 옵션들과 달리 미터를 사용하여 측정할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 휘스톤 브리지법에 해당하는 측정법은?

  1. 편위법
  2. 영위법
  3. 직편법
  4. 반경사법
(정답률: 66%)
  • 영위법은 휘스톤 브리지법 중 하나로, 전기 회로에서 전압이나 전류를 측정하는 방법 중 하나입니다. 이 방법은 측정하려는 회로에 측정기를 직접 연결하지 않고, 회로와 별도로 구성된 브리지 회로를 이용하여 측정합니다. 이때 브리지 회로의 조절 장치를 조절하여 브리지 회로의 균형을 맞추면, 측정하려는 회로의 전압이나 전류를 측정할 수 있습니다. 이 방법은 정밀한 측정이 가능하며, 고객의 요구에 따라 다양한 측정기를 사용하여 측정할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 동축케이블로 전달되는 초단파대의 전력측정에 사용되는 전력계로서 방향성 결합기를 내장하고 있는 것은?

  1. 의사부하법 전력계
  2. 볼로미터 전력계
  3. C-C형 전력계
  4. C-M형 전력계
(정답률: 54%)
  • C-M형 전력계는 방향성 결합기를 내장하고 있어서, 전파가 양방향으로 흐를 때도 정확한 전력 측정이 가능하다는 특징이 있습니다. 따라서 동축케이블로 전달되는 초단파대의 전력측정에 적합한 전력계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 디지털전압계에서 고주파 신호의 경우 변화가 너무 빨라서 정확한 변환이 불가능한 경우 A/D 변환기와 같이 사용되는 회로는?

  1. 파형 정형회로
  2. 샘플 홀드회로
  3. 게이트 제어회로
  4. D/A 컨버터회로
(정답률: 62%)
  • 고주파 신호의 경우 변화가 너무 빨라서 A/D 변환기로 직접 변환하면 정확한 변환이 어렵습니다. 이를 해결하기 위해 샘플 홀드회로를 사용합니다. 샘플 홀드회로는 입력 신호를 일정 시간동안 유지하여 그 시간동안의 평균값을 측정하여 A/D 변환기로 변환할 수 있도록 합니다. 이를 통해 고주파 신호도 정확하게 변환할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 지시계기의 제어장치 중 교류용 적산전력계에 대표적으로 사용되는 제어 방법은?

  1. 스프링 제어
  2. 중력 제어
  3. 전기적 제어
  4. 맴돌이 전류 제어
(정답률: 67%)
  • 맴돌이 전류 제어는 전류 변화에 따라 회전하는 맴돌이를 이용하여 전류를 제어하는 방법입니다. 이 방법은 전류 변화에 민감하게 반응하여 정확한 전류 측정이 가능하며, 높은 정확도와 안정성을 보장합니다. 따라서 교류용 적산전력계에서 많이 사용되는 제어 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

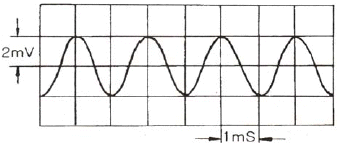

39. 다음 그림은 오실로스코프 상에 나타난 정현파이다. 주파수는 몇 [Hz] 인가?

  1. 500[Hz]
  2. 1000[Hz]
  3. 5[Hz]
  4. 1[Hz]
(정답률: 64%)
  • 주기 T는 2ms 이므로 주파수 f는 1/T = 1/0.002 = 500[Hz] 이다. 따라서 정답은 "500[Hz]" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 자동평형 계기의 구성요소가 아닌 것은?

  1. 미끄럼줄 저항
  2. DC-AC 변환회로
  3. 함수 발생기
  4. 서보 모터
(정답률: 49%)
  • 자동평형 계기는 전기적인 신호를 측정하고 표시하는데 사용되는 계기로, 미끄럼줄 저항, DC-AC 변환회로, 서보 모터는 이를 구성하는 요소 중 하나이지만, 함수 발생기는 자동평형 계기의 구성요소가 아닙니다. 함수 발생기는 주파수를 생성하거나 변조하는데 사용되는 장비로, 자동평형 계기와는 관련이 있지만 직접적인 구성요소는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 오디오 시스템(Audio System)에서 잡음에 대하여 가장 영향을 많이 받는 부분은?

  1. 등화 증폭기
  2. 저주파 증폭기
  3. 전력 증폭기
  4. 주출력 증폭기
(정답률: 71%)
  • 등화 증폭기는 입력 신호를 증폭시키는 과정에서 불필요한 잡음을 함께 증폭시키기 때문에 오디오 시스템에서 가장 영향을 많이 받는 부분입니다. 이는 등화 증폭기가 입력 신호를 증폭시키는 과정에서 전기적인 노이즈나 외부 잡음을 함께 증폭시키기 때문입니다. 따라서 등화 증폭기의 성능이 좋지 않으면 오디오 시스템에서 잡음이 발생하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 초음파 가습기의 원리는 초음파의 어떤 것을 이용한 것인가?

  1. 소나
  2. 펠티어효과
  3. 회절작용
  4. 캐비테이션
(정답률: 75%)
  • 초음파 가습기는 캐비테이션을 이용합니다. 캐비테이션이란 초음파 파동이 액체나 고체 내부에서 진동하면서 생기는 공기 포화 현상으로, 고압과 저압이 번갈아 일어나면서 물 분자들이 분리되고 공기 포화된 공간이 생성됩니다. 이 공간에서 물 분자들이 빠르게 증발하면서 공기 중의 수증기를 높은 습도로 가득 채우게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 센서의 명명법에서 X형 센서로 표시하지 않는 것은?

  1. 변위 센서
  2. 속도 센서
  3. 열 센서
  4. 반도체형 가스 센서
(정답률: 63%)
  • X형 센서는 일반적으로 센서의 형태를 나타내는 용어이며, 센서의 작동 원리나 측정 대상에 대한 정보를 제공하지 않습니다. 따라서 "반도체형 가스 센서"는 X형 센서로 표시하지 않는 것입니다. 이는 이 센서가 가스를 감지하기 위해 반도체 소자를 사용하며, 이러한 소자의 특성을 이용하여 가스 농도를 측정하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

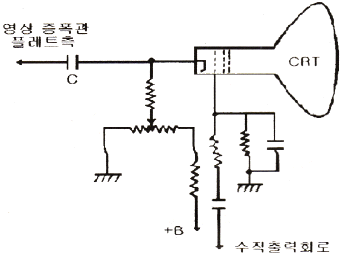

44. 그림과 같은 수상관 회로에서 콘덴서 C가 단락되었을 때의 고장 증상은?

  1. 라스터는 나오나 화면이 나오지 않는다.
  2. 라스터가 나오지 않는다.
  3. 밝아진 채로 어두워지지 않는다.
  4. 수평, 수직 동기가 불안정하다.
(정답률: 71%)
  • 콘덴서 C가 단락되면 수상관 회로에서 수직 동기 신호가 발생하지 않아 라스터가 나오지 않게 됩니다. 따라서 "라스터가 나오지 않는다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 제어요소의 동작 중 연속동작이 아닌 것은?

  1. D동작
  2. P+D동작
  3. P+I동작
  4. ON-OFF동작
(정답률: 81%)
  • ON-OFF동작은 제어 대상의 상태를 측정하여 설정된 임계치에 도달하면 제어기가 출력을 즉시 ON 또는 OFF로 변경하는 방식으로 동작합니다. 따라서 연속적인 제어가 아닌 이산적인 제어 방식이며, 다른 제어요소들과 달리 제어기의 출력이 지속적으로 변화하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

46. 자기녹음기에서 테이프를 일정한 속도로 구동시키기 위한 금속 롤러는?

  1. 핀치 롤러
  2. 캡스턴 롤러
  3. 릴축
  4. 아이들러
(정답률: 76%)
  • 캡스턴 롤러는 테이프를 일정한 속도로 구동시키기 위해 사용되는 롤러 중 하나입니다. 이 롤러는 테이프를 감아 놓은 캡스턴(회전축)을 중심으로 회전하며, 테이프를 감아 놓은 캡스턴과 롤러 사이의 마찰력을 이용하여 테이프를 구동시킵니다. 따라서 캡스턴 롤러는 테이프를 안정적으로 구동시키는 데에 적합한 롤러입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 TV 수신 안테나가 아닌 것은?

  1. 반파장 다이폴 안테나
  2. 폴디드(foded) 안테나
  3. 야기(yagi) 안테나
  4. 비월 안테나
(정답률: 68%)
  • 비월 안테나는 존재하지 않는 안테나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 음압의 단위는?

  1. [N/C]
  2. [kcal]
  3. [μ bar]
  4. [Neper]
(정답률: 86%)
  • 음압의 단위는 파스칼(Pa)이지만, 대기압을 측정할 때는 대기압이 약 1 바(bar) 정도이기 때문에 음압을 측정할 때는 대기압을 기준으로 하여 바(bar) 단위를 사용하는 경우가 많습니다. 또한, 음압의 크기가 작을 경우에는 바(bar) 대신에 μ bar(마이크로바) 단위를 사용하기도 합니다. 따라서, 정답은 "[μ bar]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 재생 헤드의 특성 중 자기 테이프가 헤드에 밀착하지 않고 간격이 있기 때문에 생기는 손실은?

  1. 스페이싱 손실
  2. 경사에 의한 손실
  3. 두께 손실
  4. 각도 손실
(정답률: 76%)
  • 재생 헤드와 자기 테이프 사이에 간격이 있으면, 자기 신호가 헤드로 전달되는 동안 일부 신호가 빠져나가게 되어 신호 강도가 약해지는 현상이 발생합니다. 이러한 손실을 스페이싱 손실이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 유도가열법을 적용시킬 수 있는 것은?

  1. 목재
  2. 유리
  3. 고무
  4. 금속
(정답률: 79%)
  • 유도가열법은 전기적으로 전자기장을 생성하여 전자기장 안에서 전류가 흐르면서 발생하는 열로 물체를 가열하는 방법입니다. 따라서 전기가 통하는 금속이 유도가열법을 적용시킬 수 있는 대표적인 물질입니다. 목재, 유리, 고무는 전기가 통하지 않기 때문에 유도가열법을 적용시킬 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 자기 녹음기의 자기헤드에 대한 특성으로 옳지 않은 것은?

  1. 자기헤드의 임피던스는 유도성이다.
  2. 주파수에 비례하여 임피던스가 감소한다.
  3. 높은 주파수에서는 헤드에 흐르는 전류가 감소하여 특성이 나빠진다.
  4. 녹음할 때는 주파수가 변하더라도 전류가 일정하도록 한다.
(정답률: 38%)
  • "주파수에 비례하여 임피던스가 감소한다."가 옳지 않은 것입니다. 자기헤드의 임피던스는 주파수에 따라 변화합니다. 일반적으로 주파수가 높아질수록 자기헤드의 임피던스는 증가합니다. 이는 자기헤드의 유도성이 높아지기 때문입니다. 따라서, "주파수에 비례하여 임피던스가 감소한다."라는 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 전장 발광 장치의 설명으로 옳지 않은 것은?

  1. 형광체의 미소한 결정을 유전체와 혼합하여 여기에 높은 직류전압을 가하면 지속적으로 발광한다.
  2. 전극으로부터 전자나 정공이 직접 결정에 유입되지 않는다.
  3. 반도체의 성질을 가지고 있는 물질(형광체를 포함)에 전장을 가하면 발광현상이 생긴다.
  4. 발광은 결정 내부의 인가전압에 따라 높은 전장이 유기되어서 생기므로 고유형 EL이라 한다.
(정답률: 48%)
  • "전극으로부터 전자나 정공이 직접 결정에 유입되지 않는다."가 옳지 않은 설명입니다. 전장 발광 장치에서는 전극으로부터 전자나 정공이 결정에 유입되어 발광 현상이 일어납니다. 형광체의 미소한 결정에 전자나 정공이 충돌하여 에너지를 방출하면서 발광이 일어나는데, 이를 위해 전극으로부터 전자나 정공을 유입시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 수신기에서 주파수 다이버시티(frequency diversity) 사용의 주된 목적은?

  1. 페이딩(fading) 방지
  2. 주파수 편이 방지
  3. S/N저하 방지
  4. 이득저하 방지
(정답률: 74%)
  • 주파수 다이버시티는 여러 주파수 대역에서 신호를 전송하여 페이딩(fading) 현상을 방지하는 기술입니다. 페이딩은 신호가 전파 경로에서 감쇠되거나 간섭을 받아 신호의 강도가 갑자기 약해지는 현상을 말합니다. 이를 방지하기 위해 여러 주파수 대역에서 신호를 전송하면, 한 대역에서 신호가 약해져도 다른 대역에서는 강한 신호를 수신할 수 있어 전체적인 신호 강도를 유지할 수 있습니다. 따라서 주파수 다이버시티는 페이딩 방지를 위해 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 주파수 변별기의 주된 사용 목적은?

  1. 다중 통신에서 누화를 방지하기 위하여
  2. FM파에서 원래의 신호파를 꺼내기 위하여
  3. 자동적으로 발진주파수를 제어하기 위하여
  4. 외래잡음에 의해 생긴 진폭변조파를 제거하기 위하여
(정답률: 53%)
  • 주파수 변별기는 FM파에서 원래의 신호파를 꺼내기 위해 사용됩니다. FM파는 주파수 변조를 사용하여 신호를 전송하는데, 이 때 주파수 변별기는 수신된 FM파의 주파수를 분석하여 원래의 신호파를 추출합니다. 이를 통해 누화를 방지하고 외래잡음에 의해 생긴 진폭변조파를 제거할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 서보기구에 사용되지 않는 것은?

  1. 단상전동기
  2. 리졸버
  3. 차동변압기
  4. 싱크로
(정답률: 60%)
  • 서보기구는 위치, 속도, 토크 등을 제어하기 위해 사용되는 기구입니다. 이 중에서 단상전동기는 전기 모터 중 하나로, 단상 전원을 이용하여 회전력을 발생시키는 기구입니다. 하지만 서보기구에서는 보통 3상 전원을 사용하며, 단상전동기는 이에 적합하지 않아 서보기구에 사용되지 않습니다. 따라서 정답은 "단상전동기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 흑백 방송은 정상이나 컬러 방송 수신시 색이 전혀 안나온다면 조사 할 요소는?

  1. 제2영상 증폭회로
  2. X 복조 회로
  3. 컨버전스 회로
  4. 컬러 킬러 회로
(정답률: 77%)
  • 흑백 방송에서는 정상적으로 수신되지만 컬러 방송에서는 색이 전혀 나오지 않는다면, 이는 컬러 킬러 회로의 문제일 가능성이 높습니다. 컬러 킬러 회로는 컬러 신호를 차단하여 흑백 신호만을 출력하는 회로로, 이 회로에 문제가 생기면 컬러 신호가 차단되어 색이 나오지 않게 됩니다. 따라서, 컬러 킬러 회로를 조사해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 라디오존데의 주된 측정으로 옳지 않은 것은?

  1. 온도 측정
  2. 습도 측정
  3. 기압 측정
  4. 주파수 측정
(정답률: 65%)
  • 라디오존데는 라디오와 관련된 측정을 하는 장비이며, 온도, 습도, 기압과 같은 대기 상태와는 관련이 없습니다. 따라서 주파수 측정이 옳지 않은 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 항공기나 선박이 전파를 이용하여 자기 위치를 탐지할 때 무지향성 비컨 방식이나 호밍 비컨 방식을 이용하는 방법은?

  1. 쌍곡선 항법
  2. ρ-θ 항법
  3. 방사상 항법[1]
  4. 방사상 항법[2]
(정답률: 67%)
  • 무지향성 비컨 방식과 호밍 비컨 방식은 모두 전파를 일정한 간격으로 발신하여 수신기에서 수신한 신호의 강도를 이용하여 위치를 파악하는 방식입니다. 하지만 이 방식은 정확한 위치 파악에 한계가 있습니다.

    그에 비해 방사상 항법은 전파를 일정한 각도로 발신하여 수신기에서 수신한 신호의 강도와 발신 각도를 이용하여 위치를 파악하는 방식입니다. 이 방식은 더욱 정확한 위치 파악이 가능하며, 항공기나 선박에서 많이 사용됩니다. 따라서 정답은 "방사상 항법[1]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 포마드, 크림 등의 화장품이나 도료의 제조에 이용되는 초음파는 어떤 작용을 응용한 것인가?

  1. 소나 작용
  2. 응집 작용
  3. 확산 작용
  4. 분산 에멀션화 작용
(정답률: 67%)
  • 초음파는 분산 에멀션화 작용을 응용한 것입니다. 초음파는 물질 내부에서 압력 변화를 일으켜 미세한 기포를 생성하고, 이 기포가 분산된 물질을 물리적으로 섞어주는 역할을 합니다. 이를 통해 물질의 입자 크기를 작게 만들어 분산 에멀션화를 유도하며, 이는 화장품이나 도료 등의 제조에 매우 유용하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

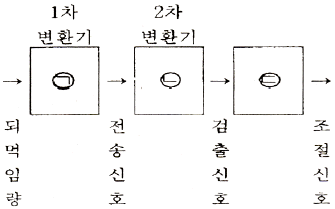

60. 다음 그림은 자동제어 검출부의 구성을 나타낸 것이다. ㉡에 해당하는 것은?

  1. 검출기
  2. 조절기
  3. 전송기
  4. 되먹임기
(정답률: 45%)
  • 자동제어 검출부는 입력 신호를 검출기로 받아들이고, 검출된 신호를 조절기로 보내어 원하는 출력 신호를 만들어냅니다. 이 출력 신호는 전송기를 통해 외부로 전송됩니다. 따라서 ㉡에 해당하는 것은 "전송기"입니다. 되먹임기는 출력 신호를 다시 입력 신호로 되돌리는 기능을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
