전자기기기능사 필기 기출문제복원 (2015-07-19)

전자기기기능사
(2015-07-19 기출문제)

목록

1과목: 전기전자공학

1. 전류와 전압이 비례 관계를 갖는 법칙은?

  1. 키르히호프의 법칙
  2. 줄의 법칙
  3. 렌츠의 법칙
  4. 옴의 법칙
(정답률: 88%)
  • 전류와 전압이 비례 관계를 갖는 법칙은 "옴의 법칙"입니다. 이는 전기 저항이 일정한 전기 회로에서 전류와 전압이 비례한다는 것을 의미합니다. 따라서 전압이 높아지면 전류도 높아지고, 전압이 낮아지면 전류도 낮아지는 관계를 갖습니다. 이는 전기 회로에서 전력 손실을 최소화하기 위해 중요한 법칙 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

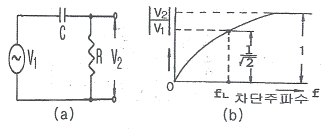

2. 그림(a)의 회로에서 출력전압 V2와 입력전압 V1과의 비와 주파수의 관계를 조사하면 그림(b)와 같을 경우에 저역차단주파수 fL은?

(정답률: 60%)
  • 그림(b)에서 V2와 V1의 비가 1/√2일 때, 이는 저역차단주파수 fL일 때의 출력전압과 입력전압의 비와 같다는 것을 의미합니다. 따라서, 그림(b)에서 V2와 V1의 비가 1/√2일 때의 주파수를 구하면 저역차단주파수 fL가 됩니다. 그림(b)에서 V2와 V1의 비가 1/√2일 때의 주파수는 1kHz입니다. 따라서, 저역차단주파수 fL은 1kHz입니다. 정답은 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 정현파 발진기가 아닌 것은?

  1. LC 반결합 발진기
  2. CR 발진기
  3. 멀티바이브레이터
  4. 수정발진기
(정답률: 73%)
  • 멀티바이브레이터는 발진기가 아닙니다. 멀티바이브레이터는 여러 개의 발진기를 결합한 것으로, 여러 개의 신호를 생성하는데 사용됩니다. 따라서, 멀티바이브레이터는 발진기가 아닌 다른 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 단측파대(single side band) 통신에 사용되는 변조 회로는?

  1. 컬렉터 변조회로
  2. 베이스 변조회로
  3. 주파수 변조회로
  4. 링 변조회로
(정답률: 62%)
  • 단측파대 통신에서는 캐리어 신호를 제거하고, 필요한 부분만을 전송하기 위해 변조를 사용합니다. 이때 링 변조회로는 캐리어 신호를 제거하고, 필요한 부분만을 전송하는데 효과적인 회로입니다. 링 변조회로는 캐리어 신호를 제거하기 위해 두 개의 반대 상태의 신호를 생성하고, 이를 XOR 게이트로 연결하여 캐리어 신호를 제거합니다. 이후 필요한 부분만을 전송하기 위해 원하는 신호를 더해주는 방식으로 동작합니다. 따라서 링 변조회로는 단측파대 통신에서 효과적으로 사용되는 변조 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 평활회로에서 리플률을 줄이는 방법은?

  1. R과 C를 작게 한다.
  2. R과 C를 크게 한다.
  3. R을 크게, C를 작게 한다.
  4. R을 적게, C를 크게 한다.
(정답률: 72%)
  • 평활회로에서 리플률을 줄이는 방법은 R과 C를 크게 한다. 이는 R과 C가 크면 RC 시간 상수가 커져서 입력 신호의 고주파 성분을 제거할 수 있기 때문입니다. 따라서, 큰 RC 시간 상수를 가지는 평활회로는 입력 신호의 고주파 성분을 효과적으로 제거할 수 있어서 리플률을 줄일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 실리콘 제어 정류기(SCR)의 게이트는 어떤 형의 반도체인가?

  1. N형 반도체
  2. P형 반도체
  3. PN형 반도체
  4. NP형 반도체
(정답률: 62%)
  • 실리콘 제어 정류기(SCR)의 게이트는 P형 반도체입니다. 이는 SCR의 구조상 PNP형 트랜지스터와 유사하기 때문입니다. SCR은 양방향 전류를 제어하는데, 이를 위해 게이트에 양극성 신호를 인가하여 PNP형 트랜지스터의 베이스와 같은 역할을 합니다. 따라서 SCR의 게이트는 P형 반도체로 만들어져 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 회로의 설명 중 틀린 것은?

  1. 음 클램프 회로이다.
  2. 입력 펄스의 파형이 상승 시 다이오드가 동작한다.
  3. C가 충전되는 동안 저항(R)값은 무한대이다.
  4. 입력 펄스 파형이 하강 시 C가 충전된다.
(정답률: 59%)
  • 정답은 "C가 충전되는 동안 저항(R)값은 무한대이다."입니다.

    음 클램프 회로는 입력 신호의 최소값을 양의 전압으로 클램핑하는 회로입니다.

    입력 펄스의 파형이 상승할 때, 다이오드가 동작하여 C가 충전됩니다. 이때 R은 다이오드의 저항으로 작용하므로 거의 0에 가깝습니다.

    따라서 입력 펄스 파형이 하강할 때, C가 충전되는 것이 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 슈미트 트리거(schmitt trigger) 회로는?

  1. 톱니파 발생회로
  2. 계단파 발생회로
  3. 구형파 발생회로
  4. 삼각파 발생회로
(정답률: 67%)
  • 슈미트 트리거 회로는 입력 신호의 잡음에 민감하지 않고 안정적인 출력 신호를 생성하는 회로입니다. 이를 위해 입력 신호를 비교하여 임계치를 넘어설 때만 출력 신호를 생성합니다. 이러한 동작 방식은 구형파 발생회로와 유사하며, 따라서 정답은 "구형파 발생회로"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 베이스 접지 시 전류증폭률이 0.89인 트랜지스터를 이미터 접지회로에 사용할 때 전류증폭률은?

  1. 8.1
  2. 6.9
  3. 0.99
  4. 0.89
(정답률: 59%)
  • 알파=베타/(1+베타)
    0.89=베타/(1+베타)
    0.89=베타-0.89베타
    베타=0.89/(1-0.89)=8.09
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 전계 효과 트랜지스터(FET)에 대한 설명으로 틀린 것은?

  1. BJT보다 잡음특성이 양호하다.
  2. 소수 반송자에 의한 전류 제어형이다.
  3. 접합형의 입력저항은 MOS형보다 낮다.
  4. BJT보다 온도 변화에 따른 안정성이높다.
(정답률: 61%)
  • 소수 반송자에 의한 전류 제어형이 아닌 것은 FET가 게이트-소스 PN 접합을 이용하여 전류를 제어하는 것이 아니라, 게이트와 소스 사이에 전기적인 필드를 이용하여 전류를 제어하는 것이기 때문입니다. 따라서 "소수 반송자에 의한 전류 제어형이다."는 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 회로의 전원 VS가 최대 전력을 전달하기 위한 부하 저항 RL의 값은?

  1. 25[Ω]
  2. 50[Ω]
  3. 75[Ω]
  4. 100[Ω]
(정답률: 77%)
  • 전원 VS가 최대 전력을 전달하기 위해서는 부하 저항 RL과 전원 VS의 내부 저항 Ri가 일치해야 합니다. 이때, 내부 저항 Ri는 회로도에서 주어진 값인 25[Ω]입니다. 따라서, 부하 저항 RL은 내부 저항 Ri와 일치하도록 25[Ω]이어야 합니다. 그러므로, 정답은 "25[Ω]"가 되어야 합니다. 그러나 보기에서는 "25[Ω]"가 없고, "75[Ω]"가 있습니다. 이는 오답입니다.
  • 최대전력 전달조건은 부하저항이 전원의 내부저항과 같을 때 최대전력이 부하에 전달된다는 것입니다. 따라서 내부저항 Rs와 부하저항 Rl은 같아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 쌍안정 멀티바이브레이터에 관한 설명으로 틀린 것은?

  1. 부궤환을 하는 2단 비동조 증폭회로로 구성된다.
  2. 능동소자로 트랜지스터나 IC가 주로 이용된다.
  3. 플립플롭회로도 일종의 쌍안정 멀티바이브레이터이다.
  4. 입력 트리거 펄스 2개마다 1개의 출력펄스가 얻어지는 회로이다.
(정답률: 59%)
  • "부궤환을 하는 2단 비동조 증폭회로로 구성된다."가 틀린 것입니다. 쌍안정 멀티바이브레이터는 부정조건을 이용하여 자체적으로 진동하는 회로로, 부궤환을 사용하지 않습니다. 대신 양쪽의 증폭회로가 서로 비동조되어 진동이 유지됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 연산증폭기의 응용회로가 아닌 것은?

  1. 멀티플렉서
  2. 미분기
  3. 가산기
  4. 적분기
(정답률: 77%)
  • 연산증폭기는 입력 신호를 증폭하거나 필터링하는 등의 연산을 수행하는데 사용되는 반면, 멀티플렉서는 여러 개의 입력 신호 중에서 하나의 출력 신호를 선택하는 역할을 수행합니다. 따라서 멀티플렉서는 연산증폭기의 응용회로가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. PLL회로에서 전압의 변화를 주파수로 변화하는 회로를 무엇이라 하는가?

  1. 공진 회로
  2. 신시사이저 회로
  3. 슈미트 트리거 회로
  4. 전압제어 발진기(VCO)
(정답률: 54%)
  • 전압제어 발진기(VCO)는 PLL 회로에서 주파수를 변화시키는 회로로, 입력 전압에 따라 출력 주파수가 변화합니다. 이는 입력 전압이 변화함에 따라 발진 회로의 고유 주파수가 변화하기 때문입니다. 따라서 VCO는 PLL 회로에서 주파수 제어에 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 전압 증폭도가 30[dB]와 50[dB]인 증폭기를 직렬로 연결시켰을 때 종합이득은?

  1. 20
  2. 80
  3. 1500
  4. 10000
(정답률: 49%)
  • 전압 증폭도가 30[dB]인 증폭기는 입력 전압의 100배를 출력하고, 50[dB]인 증폭기는 입력 전압의 100000배를 출력합니다.

    따라서, 두 증폭기를 직렬로 연결하면 첫 번째 증폭기의 출력이 두 번째 증폭기의 입력으로 들어가게 됩니다.

    두 증폭기의 종합 이득은 각 증폭기의 이득을 곱한 값과 같습니다.

    즉, 30[dB]인 증폭기의 이득은 100배(10^3), 50[dB]인 증폭기의 이득은 100000배(10^5)이므로,

    종합 이득은 10^3 x 10^5 = 10^8이 됩니다.

    하지만, 이 문제에서는 보기에서 주어진 값 중에서 가장 근접한 값으로 답을 구하라고 하였으므로,

    10^8을 로그로 변환하여 근사값을 구하면 10000이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

16. 이상적인 다이오드를 사용하여 그림에 나타낸 기능을 수행할 수 있는 클램프회로를 만들 수 있는 것은? (단, Vi = 입력파형, V0 = 출력파형이다.)

(정답률: 70%)
  • 클램프 회로는 입력 신호의 최소값을 양수로 만들어 출력하는 회로이다. 이를 위해서는 입력 신호가 음수일 때만 다이오드가 동작하여 클램핑이 가능하다. 따라서, "" 인 다이오드가 이상적인 다이오드이다. 다이오드가 전류가 흐르는 방향으로 동작할 때는 전압이 거의 0V에 가깝게 유지되므로 입력 신호가 양수일 때는 다이오드가 동작하지 않아도 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 논리식 와 같은 기능을 갖는 논리식은?

  1. AㆍB
  2. A + B
  3. A – B
  4. B
(정답률: 64%)
  • 이 논리식은 A와 B 중 적어도 하나가 참일 때 전체 식이 참이 되는 OR(또는) 연산을 나타냅니다. 따라서 A와 B 중 적어도 하나가 참일 때 전체 식이 참이 되므로 A + B가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 반도체 기반 저장장치가 아닌 것은?

  1. Solid State Drive
  2. MicroSD
  3. Floppy Disk
  4. Compact Flash
(정답률: 72%)
  • Floppy Disk는 반도체 기반 저장장치가 아니라 자기 저장장치(magnetic storage)이기 때문입니다. Floppy Disk는 자기 디스크에 자기 헤드를 이용해 데이터를 기록하고 읽어들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. ALU(Arithmetic and Logical Unit)의 기능은?

  1. 산술연산 및 논리연산
  2. 데이터의 기억
  3. 명령 내용의 해석 및 실행
  4. 연산 결과의 기억될 주소 산출
(정답률: 81%)
  • ALU는 산술연산과 논리연산을 수행하는 장치입니다. 산술연산은 덧셈, 뺄셈, 곱셈, 나눗셈 등의 수학적인 연산을 의미하며, 논리연산은 AND, OR, NOT 등의 논리적인 연산을 의미합니다. 따라서 ALU는 이러한 연산을 수행하여 연산 결과를 출력합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 데이터를 스택에 일시 저장하거나 스택으로부터 데이터를 불러내는 명령은?

  1. STORE/LOAD
  2. ENQUEUE/DEQUEUE
  3. PUSH/POP
  4. INPUT/OUTPUT
(정답률: 71%)
  • 스택은 후입선출(LIFO) 구조를 가지고 있기 때문에 데이터를 저장할 때는 가장 최근에 저장된 데이터의 위에 쌓아야 하고, 데이터를 불러낼 때는 가장 최근에 저장된 데이터부터 차례대로 불러내야 합니다. 이러한 동작을 수행하는 명령어가 PUSH와 POP이기 때문에 정답은 "PUSH/POP"입니다. STORE/LOAD는 일반적으로 메모리에 데이터를 저장하거나 불러올 때 사용되는 용어이며, ENQUEUE/DEQUEUE는 큐 자료구조에서 사용되는 용어입니다. INPUT/OUTPUT은 입출력과 관련된 용어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 2n개의 입력 중에 선택 입력 n개를 입력하여 하나의 정보를 출력하는 조합회로는?

  1. 디코더
  2. 인코더
  3. 멀티플렉서
  4. 디멀티플렉서
(정답률: 63%)
  • 멀티플렉서는 다수의 입력 중에서 선택된 입력 하나를 출력하는 회로로, 조합회로 중에서 선택 입력 n개를 입력하여 하나의 정보를 출력하는 조합회로와 일치합니다. 디코더는 입력된 정보를 해석하여 출력하는 회로이고, 인코더는 입력된 정보를 다른 형태로 변환하여 출력하는 회로입니다. 디멀티플렉서는 멀티플렉서와 반대로 하나의 입력을 다수의 출력으로 분배하는 회로입니다. 따라서, 2의 n승 개의 입력 중에서 선택된 입력 하나를 출력하는 조합회로는 멀티플렉서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 2진수 10111을 그레이 코드(Gray Code)로 변환하면 그 결과는?

  1. 11101
  2. 11110
  3. 11100
  4. 10110
(정답률: 72%)
  • 2진수 10111을 그레이 코드로 변환하면 다음과 같은 과정을 거칩니다.

    1. 가장 왼쪽 비트를 그대로 복사합니다. (첫 번째 비트는 그대로 유지)
    - 1
    2. 두 번째 비트부터는 이전 비트와 현재 비트의 XOR 연산을 수행합니다.
    - 1 ⊕ 0 = 1
    - 0 ⊕ 1 = 1
    - 1 ⊕ 1 = 0
    - 1 ⊕ 1 = 0
    3. 결과적으로 그레이 코드는 11100이 됩니다.

    따라서, 정답은 "11100"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 어셈블리어(Assembly Language)의 설명 중 틀린 것은?

  1. 기호 언어(Symbolic Language)라고도 한다.
  2. 번역프로그램으로 컴파일러(Compiler)를 사용한다.
  3. 기종 간에 호환성이 적어 전문가들만 주로 사용한다.
  4. 기계어를 단순히 기호화한 기계 중심 언어이다.
(정답률: 68%)
  • 정답은 "번역프로그램으로 컴파일러(Compiler)를 사용한다."입니다.

    어셈블리어는 기계어를 단순히 기호화한 기계 중심 언어로, 기호 언어라고도 불립니다. 기종 간에 호환성이 적어 전문가들만 주로 사용한다는 것도 맞지만, 이는 어셈블리어의 특징이 아니라 단순히 사용자의 경험과 관련된 것입니다.

    하지만 어셈블리어는 컴파일러를 사용하는 것이 아니라 어셈블러(Assembler)라는 특별한 번역 프로그램을 사용합니다. 어셈블러는 어셈블리어 코드를 기계어로 변환해주는 역할을 합니다. 따라서 "번역프로그램으로 컴파일러(Compiler)를 사용한다"는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 16진수 1B7을 10진수로 변환하면?

  1. 339
  2. 340
  3. 438
  4. 439
(정답률: 70%)
  • 16진수 1B7을 10진수로 변환하는 방법은 다음과 같습니다.

    1. 16진수 1B7을 각 자리수별로 분리합니다.
    - 1B7 = 1 × 16² + 11 × 16¹ + 7 × 16⁰
    2. 분리한 각 자리수를 10진수로 변환합니다.
    - 1 × 16² + 11 × 16¹ + 7 × 16⁰ = 1 × 256 + 11 × 16 + 7 × 1
    - = 256 + 176 + 7
    - = 439

    따라서, 정답은 "439"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. R/W, Reset, INT와 같은 신호는 마이크로컴퓨터의 어느 부분에 내장되어 있는가?

  1. 주변 I/O 버스
  2. 제어 버스
  3. 주소 버스
  4. 자료 버스
(정답률: 71%)
  • R/W, Reset, INT와 같은 신호는 마이크로컴퓨터의 제어 버스에 내장되어 있습니다. 제어 버스는 마이크로컴퓨터의 동작을 제어하는 데 사용되는 신호들을 전송하는 버스이기 때문입니다. 따라서 R/W, Reset, INT와 같은 신호는 제어 버스를 통해 마이크로컴퓨터의 다른 부분들과 통신하며 동작을 제어합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 여러 하드디스크 드라이브를 하나의 저장장치처럼 사용 가능하게 하는 기술은?

  1. CD-ROM
  2. SCSI
  3. EIDE
  4. RAID
(정답률: 64%)
  • RAID는 여러 하드디스크 드라이브를 하나의 논리적인 저장장치로 구성하는 기술입니다. 다른 보기인 CD-ROM, SCSI, EIDE는 각각 광학 디스크 드라이브, 컴퓨터 인터페이스 기술, 하드디스크 드라이브 인터페이스 기술입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 기억장치의 계층 구조에서 캐시 메모리(cache memory)가 위치하는 곳은?

  1. 입력장치와 출력장치 사이
  2. 주기억장치와 보조기억장치 사이
  3. 중앙처리장치와 보조기억장치 사이
  4. 중앙처리장치와 주기억장치 사이
(정답률: 70%)
  • 캐시 메모리는 중앙처리장치와 주기억장치 사이에 위치합니다. 이는 캐시 메모리가 중앙처리장치와 주기억장치 간의 데이터 전송 속도 차이를 줄이기 위해 사용되기 때문입니다. 중앙처리장치가 필요한 데이터를 빠르게 가져오기 위해 캐시 메모리에 미리 저장해 놓고, 필요할 때 바로 가져와 사용함으로써 전체 시스템의 성능을 향상시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. C언어에서 사용되는 관계 연산자가 아닌 것은?

  1. =
  2. !=
  3. >
  4. <=
(정답률: 73%)
  • "="은 대입 연산자이며, 관계 연산자가 아닙니다. "="는 왼쪽 변수에 오른쪽 값을 대입하는 역할을 합니다. 따라서, "="가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 설명에 가장 알맞은 계기의 명칭은?

  1. 가동코일형 계기
  2. 전압계형 계기
  3. 가동철판형 계기
  4. 유도형 계기
(정답률: 67%)
  • 이 계기는 전류가 흐르면서 생기는 자기장을 이용하여 작동하는 유도형 계기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 수신기의 감도를 올리기 위하여 사용되고, 신호대 잡음비 및 선택도의 향상에 도움이 되는 회로는?

  1. 검파회로
  2. 고주파 증폭회로
  3. 주파수 변환회로
  4. 중간주파 증폭회로
(정답률: 51%)
  • 고주파 증폭회로는 수신기의 감도를 올리고, 신호대 잡음비 및 선택도의 향상에 도움이 되는 회로입니다. 이는 고주파 신호를 증폭하여 전체적인 신호의 강도를 높이고, 동시에 잡음도 함께 증폭되어 신호대 잡음비가 향상됩니다. 또한, 선택도도 향상되어 원하는 주파수의 신호를 더욱 정확하게 받아들일 수 있게 됩니다. 따라서, 고주파 증폭회로는 수신기의 성능을 향상시키는 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

31. 60[Hz]의 주파수와 8[Vp-p]의 직사각형파를 입력공급 전압으로 사용하는 표시기는?

  1. LED 표시기
  2. LCD 표시기
  3. 디지털 표시관
  4. 브라운관
(정답률: 61%)
  • 주파수가 60Hz인 직사각형파는 빠른 반응속도를 요구하므로, 브라운관과 디지털 표시관은 반응속도가 느려서 적합하지 않습니다. 또한, 입력 전압이 8[Vp-p]로 높은 전압을 요구하므로, LED 표시기는 소비전력이 많아지는 단점이 있습니다. 따라서, 반응속도가 빠르면서도 소비전력이 적은 LCD 표시기가 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 출력 임피던스가 50[Ω]인 표준 신호 발생기의 출력 레벨을 40[dB]에 고정시키고 50[Ω]의 임피던스를 가진 부하를 연결하였을 때, 부하 양단의 단자 전압은?

  1. 50[㎶]
  2. 100[㎶]
  3. 150[㎶]
  4. 200[㎶]
(정답률: 33%)
  • 출력 레벨이 40[dB]이므로, 출력 전력은 10^(40/10) = 10[mW]입니다. 부하 임피던스가 50[Ω]이므로, 부하 양단의 전압은 √(10[mW] × 50[Ω]) = 50[㎶]입니다. 따라서 정답은 "50[㎶]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 자동평형 기록기에서 직류 입력 전압을 교류로 바꾸는 장치로서 기계적인 부분이 없으므로 수명이 긴 것은?

  1. 초퍼
  2. 서보 모터
  3. 자기 변조기
  4. 자기 초퍼
(정답률: 53%)
  • 자동평형 기록기에서는 직류 입력 전압을 교류로 바꾸기 위해 자기 변조기를 사용합니다. 이는 기계적인 부품이 없이 전자적인 원리를 이용하여 작동하기 때문에 수명이 길다는 특징이 있습니다. 따라서 자기 변조기가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 회로 시험기를 사용할 때 극성을 구분해서 측정해야 하는 것은?

  1. 저항
  2. 교류전압
  3. 직류전압
  4. 통전시험
(정답률: 66%)
  • 회로 시험기는 전기적인 특성을 측정하는데 사용되는데, 이때 극성을 구분해서 측정해야 하는 것은 직류전압입니다. 이는 교류전압은 주기적으로 극성이 바뀌기 때문에 극성을 구분할 필요가 없지만, 직류전압은 한 방향으로만 흐르기 때문에 양극성과 음극성을 구분해서 측정해야 합니다. 따라서 회로 시험기를 사용할 때는 직류전압의 극성을 구분해서 측정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 오실로스코프의 X축에 미지 신호를 가하고, Y축에 100[Hz]의 신호를 가했더니 그림과 같은 리사주 도형이 얻어졌을 때, 미지 주파수는?

  1. 50[Hz]
  2. 100[Hz]
  3. 150[Hz]
  4. 200[Hz]
(정답률: 56%)
  • 리사주 도형은 두 신호의 주파수 비율에 따라 형성됩니다. 이 경우 Y축에 주파수가 100[Hz]인 신호를 가했으므로, X축에 주파수가 50[Hz]인 신호를 가했다고 추측할 수 있습니다. 이는 100[Hz]와 50[Hz]의 비율이 2:1이 되기 때문입니다. 따라서 정답은 "50[Hz]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 주파수 측정 브리지의 일종일 때, 어떤 종류의 브리지인가? (단, M : 상호 인덕턴스)

  1. 빈 브리지(Wien bridge)
  2. 공진 브리지(Resonance bridge)
  3. 캠벨 브리지(Campbell bridge)
  4. 휘트스톤 브리지(Wheatstone bridge)
(정답률: 64%)
  • 주파수 측정 브리지 중 캠벨 브리지는 M(상호 인덕턴스)를 측정하는 브리지입니다. 캠벨 브리지는 R1, R2, C1, C2, L1, L2의 값을 조절하여 교류 전압의 크기와 위상을 일치시키는 방식으로 측정합니다. 이 때, R1과 R2의 비율을 조절하여 측정 대상의 주파수 범위를 조절할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

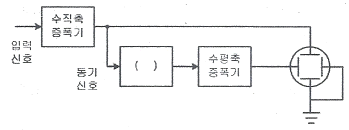

37. 다음과 같이 브라운관 회로의 블록 다이어그램을 나타내었을 때, 빈 칸에 들어갈 알맞은 것은?

  1. 톱니파 발생기
  2. 정현파 발생기
  3. 구형파 발생기
  4. 직류 발생기
(정답률: 58%)
  • 톱니파 발생기는 브라운관의 수직축을 구동하는데 사용되는 발생기로, 톱니 모양의 회전체와 고정체 사이에서 자기장이 변화함으로써 교류 전압을 생성합니다. 따라서 브라운관의 수직축을 움직이기 위해 필요한 교류 전압을 생성하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 빈 브리지(Wien Bridge) 회로에서 R2를 구하면?

(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 가청주파수 측정에 사용되는 주파수계에 해당되지 않는 것은?

  1. 주파수 브리지
  2. 헤테로다인 파장계
  3. 오실로스코프
  4. 흡수형 주파수계
(정답률: 48%)
  • 가청주파수 측정은 주로 오실로스코프를 사용합니다. 그러나 흡수형 주파수계는 주로 무선 통신 분야에서 사용되며, 가청주파수 측정에는 적합하지 않습니다. 흡수형 주파수계는 전자기파의 흡수를 측정하여 주파수를 계산하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 측정범위의 확대를 위한 장치에 대한연결로 틀린 것은?

  1. 변류기 - 교류전류
  2. 배율기 - 직류전압
  3. 분류기 - 직류전류
  4. 계기용 변압기 - 교류전류
(정답률: 61%)
  • 계기용 변압기는 입력된 교류전압을 측정하고, 측정된 값을 적절한 크기로 변환하여 출력하는 역할을 합니다. 따라서 측정범위의 확대를 위한 연결로는 올바르지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 심장의 박동에 따르는 혈관의 맥동 상태를 측정하고 기록하는 의용 전자기기는?

  1. 맥파계(sphygmograph)
  2. 근전계(electromyograph)
  3. 심음계(phono cardiograph)
  4. 심전계(electrocardiograh)
(정답률: 73%)
  • 맥파계는 심장의 박동에 따라 혈관에서 발생하는 맥동 상태를 측정하고 기록하는 의용 전자기기입니다. 따라서 맥파계가 정답입니다. 근전계는 근육의 전기적 활동을 측정하는 기기, 심음계는 심장 소리를 측정하는 기기, 심전계는 심장의 전기적 활동을 측정하는 기기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 반도체의 성질을 가지고 있는 물질(형광체를 포함)에 전장을 가하였을 때 생기는 현상은?

  1. 광전 효과
  2. 줄 효과
  3. 전장 발광
  4. 톰슨 효과
(정답률: 71%)
  • 전장 발광은 반도체 물질에 전기적인 에너지를 공급하여 전자와 양공이 재결합하면서 발광하는 현상입니다. 이는 반도체 물질의 특성으로 인해 전자와 양공이 결합할 때 에너지가 방출되며, 이 에너지가 빛으로 나타나는 것입니다. 따라서 전장 발광이라는 용어가 사용되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. VTP로 기록된 테이프를 재생할 때 VHF출력의 채널은?

  1. 2~3ch
  2. 3~4ch
  3. 4~5ch
  4. 1~2ch
(정답률: 68%)
  • VTP는 VHF (Very High Frequency) 대역에서 동작하며, VHF 대역의 주파수 범위는 약 30MHz에서 300MHz까지입니다. 따라서 VTP로 기록된 테이프를 재생할 때 VHF 출력의 채널은 VHF 대역의 중심 주파수인 약 150MHz 주변의 채널인 3~4ch가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 제어요소의 동작 중 연속동작이 아닌 것은?

  1. D 동작
  2. ON-OFF 동작
  3. P+D 동작
  4. P+I 동작
(정답률: 81%)
  • ON-OFF 동작은 제어 대상의 상태를 측정하여 설정된 임계치에 도달하면 제어기가 작동하여 출력을 켜거나 끄는 방식으로 동작합니다. 이는 연속적인 제어가 아닌 이산적인 제어 방식으로, 제어 대상의 상태가 임계치를 넘어설 때만 동작하므로 연속동작이 아닙니다. 따라서 ON-OFF 동작이 이 문제에서 연속동작이 아닌 제어요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 야기(YAGI) 안테나의 특성에 대한 설명으로 옳지 않은 것은?

  1. 소자수가 많을수록 이득이 증가하고 지향성이 예민해진다.
  2. 소자수가 많을수록 반사기나 도파기에 의한 영향으로 안테나 급전검 임피던스가 저하된다.
  3. 도파기는 투사기보다 짧게 하여 용량성으로 동작한다.
  4. 반사기는 투사기보다 짧게 하여 용량성으로 동작한다.
(정답률: 48%)
  • 반사기는 투사기보다 짧게 하여 용량성으로 동작한다. - 이 설명은 옳은 설명입니다. 반사기는 투사기보다 길이가 짧게 만들어져 용량성으로 동작하며, 투사기는 길이가 길어져서 전파를 방사하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

46. 원통형 도체를 유도가열할 때 주파수를 높게 하여 가열하면 맴돌이 전류밀도는 어떻게 되는가?

  1. 축의 위치에서 가장 크다.
  2. 표면에 가까워질수록 작아진다.
  3. 단면 전체가 거의 같다.
  4. 표면에 가까워질수록 커진다.
(정답률: 69%)
  • 원통형 도체를 유도가열할 때 주파수를 높게 하면 맴돌이 전류밀도는 표면에 가까워질수록 커진다. 이는 고주파 전류가 도체 내부에서는 흐르기 어렵기 때문이다. 대신 표면에서는 전류가 집중되어 흐르게 되므로 전류밀도가 커지게 된다. 이러한 현상을 스킨 효과라고 부른다. 따라서 원통형 도체를 유도가열할 때는 주파수를 높게 하여 표면에서 전류밀도를 높이는 것이 효과적이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 자기녹음기에서 테이프를 일정한 속도로 구동시키기 위한 금속 롤러는?

  1. 핀치 롤러
  2. 캡스턴 롤러
  3. 릴 축
  4. 이아들러
(정답률: 74%)
  • 캡스턴 롤러는 테이프를 일정한 속도로 구동시키기 위해 사용되는 롤러 중 하나입니다. 이 롤러는 테이프를 감아 놓은 캡스턴(회전하는 원통) 모양의 부품으로, 테이프가 캡스턴과 접촉하여 회전하면서 구동됩니다. 따라서 캡스턴 롤러는 테이프를 안정적으로 구동시키는 데에 적합한 롤러입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 방송국으로부터 직접파와 반사파가 수상될 때 수상되는 시간 차이로 인하여 다중상이 생기는 현상을 무엇이라 하는가?

  1. 고스트(ghost)
  2. 글로스(gloss)
  3. 그라데이션(gradation)
  4. 콘트라스트(contrast)
(정답률: 76%)
  • 고스트는 방송국으로부터 직접파와 반사파가 수상될 때 수상되는 시간 차이로 인하여 다중상이 생기는 현상을 말합니다. 이러한 현상은 수신되는 신호가 여러 개로 인식되어 화면이 깨지거나 불분명하게 보이는데, 이러한 모습이 유려한 움직임을 보이는 유령과 비슷하다는 의미에서 고스트라는 용어가 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 제어계의 출력 신호와 입력 신호와의 비를 무엇이라 하는가?

  1. 전달함수
  2. 미분함수
  3. 적분함수
  4. 제어함수
(정답률: 55%)
  • 제어계의 출력 신호와 입력 신호와의 비를 전달함수라고 합니다. 이는 제어계에서 입력 신호를 출력 신호로 변환하는 함수이기 때문입니다. 전달함수는 시스템의 동작을 나타내는 중요한 수학적 모델 중 하나이며, 제어 시스템 설계 및 분석에 매우 유용하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 전자빔이 시료를 투과할 때 속도가 다른 여러 전자가 생겨서 상이 흐려지는 현상은?

  1. 색 수차
  2. 구면 수차
  3. 라디오존데
  4. 축 비대칭 수차
(정답률: 71%)
  • 전자빔이 시료를 투과할 때 속도가 다른 여러 전자가 생겨서 상이 흐려지는 현상을 색 수차라고 합니다. 이는 시료 내부에서 전자가 흡수되거나 산란되면서 발생하는데, 이때 흡수되거나 산란되는 전자의 에너지가 다르기 때문에 속도가 다르게 되어 색 수차가 발생합니다. 즉, 시료 내부에서 전자가 흡수되거나 산란되는 정도에 따라 색이 변하는 것을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 그림은 저음 전용 스피커(W)와 고음 전용 스피커(T)를 연결한 것이다. 이에 관한 설명 중 옳지 않은 것은?

  1. 콘덴서는 저음만 T로 들어가도록 해준다.
  2. T의 구경은 W의 구경보다 보통 작게 한다.
  3. 두 스피커의 위상은 같이 해주어야 한다.
  4. 콘덴서 용량은 보통 2~6[㎌]정도이다.
(정답률: 63%)
  • 콘덴서는 저음 신호를 차단하고 고음 신호만 T로 들어가도록 해주기 때문에 "콘덴서는 저음만 T로 들어가도록 해준다."가 옳은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 회로에서 출력전압은 얼마인가?

  1. 0[V]
  2. 50[mV]
  3. -50[mV]
  4. 500[mV]
(정답률: 61%)
  • 다이오드는 정방향일 때 전압을 통과시키고 역방향일 때는 차단합니다. 따라서, D1 다이오드는 정방향이므로 1V의 전압이 R1과 R2를 통해 나눠져서 D2 다이오드와 R3을 거쳐 출력단에 도달합니다. D2 다이오드는 역방향이므로 차단되어 전류가 흐르지 않습니다. 따라서, 출력전압은 R3에 걸리는 전압과 같으며, R3의 저항값이 100kΩ이므로 출력전압은 1V의 1/2000인 50mV가 됩니다. 따라서, 정답은 "50[mV]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 펄스변조의 종류에 해당되지 않는 것은?

  1. PAM
  2. PWM
  3. PSM
  4. PPM
(정답률: 59%)
  • PAM, PWM, PPM은 모두 펄스변조의 종류이지만, PSM은 펄스 변조의 종류에 해당되지 않습니다. PSM은 "Pulse Shape Modulation"의 약자로, 펄스의 모양을 변조하여 정보를 전송하는 방식입니다. 하지만 일반적으로 펄스 변조의 종류로 분류되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 주파수 50[MHz]인 전파의 1/4 파장에 대한 값은?

  1. 1.5[m]
  2. 3[m]
  3. 15[m]
  4. 30[m]
(정답률: 52%)
  • 전파의 파장은 전파의 속도를 주파수로 나눈 값으로 계산됩니다. 전파의 속도는 빛의 속도와 같으므로 약 3x10^8[m/s]입니다. 따라서, 주파수 50[MHz]인 전파의 파장은 다음과 같이 계산할 수 있습니다.

    파장 = 전파의 속도 / 주파수
    = 3x10^8[m/s] / 50x10^6[Hz]
    = 6[m]

    1/4 파장은 파장을 4로 나눈 값이므로 다음과 같이 계산할 수 있습니다.

    1/4 파장 = 파장 / 4
    = 6[m] / 4
    = 1.5[m]

    따라서, 정답은 "1.5[m]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 서보기구에 사용되지 않는 것은?

  1. 리졸버
  2. 카보런덤
  3. 싱크로
  4. 저항식 서보기구
(정답률: 67%)
  • 카보런덤은 서보기구에 사용되지 않습니다. 카보런덤은 자동차 엔진에서 사용되는 부품으로, 서보기구와는 전혀 다른 용도와 구조를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 가청증폭기에 부궤환 회로를 인가하는 목적으로 옳지 않은 것은?

  1. 비직선 일그러짐을 감소하기 위하여
  2. 주파수 특성을 개선하기 위하여
  3. 잡음을 적게 하기 위하여
  4. 출력을 크게 하기 위하여
(정답률: 55%)
  • 가청증폭기는 입력 신호를 증폭하여 출력하는 역할을 합니다. 따라서 부궤환 회로를 인가하는 목적은 출력을 크게 하기 위함입니다. 다른 보기들은 부궤환 회로를 통해 비직선 일그러짐, 주파수 특성, 잡음 등을 개선하는 목적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 수직해상도 350, 수평해상도 340인 경우 해상비는 약 얼마인가?

  1. 0.86
  2. 0.89
  3. 0.94
  4. 0.97
(정답률: 68%)
  • 해상비는 수직해상도를 수평해상도로 나눈 값입니다. 따라서, 350을 340으로 나눈 값은 약 1.0294입니다. 하지만, 문제에서는 소수점 둘째자리까지만 답을 구하도록 요구하고 있으므로, 1.0294를 소수점 둘째자리에서 반올림하여 0.97이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 잡음 전압이 10[㎶]이고 신호 전압이 10[V]일 때, S/N은 몇 [dB]인가?

  1. 40[dB]
  2. 60[dB]
  3. 80[dB]
  4. 120[dB]
(정답률: 47%)
  • S/N은 신호 전압과 잡음 전압의 비율에 로그를 취한 값입니다. 따라서 S/N은 다음과 같이 계산할 수 있습니다.

    S/N = 20log(신호 전압/잡음 전압)
    = 20log(10,000)
    = 20 x 4
    = 80[dB]

    하지만, 이 문제에서는 신호 전압과 잡음 전압의 단위가 다릅니다. 따라서, 잡음 전압을 10[V]에서 10[㎶]으로 변환해주어야 합니다. 이를 계산하면 다음과 같습니다.

    S/N = 20log(신호 전압/잡음 전압)
    = 20log(10,000/0.01)
    = 20log(1,000,000)
    = 20 x 6
    = 120[dB]

    따라서, 정답은 "120[dB]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 초음파 세쳑은 초음파의 무슨 작용을 이용한 것인가?

  1. 진동
  2. 반사
  3. 굴절
  4. 간섭
(정답률: 79%)
  • 초음파 세척은 초음파의 진동 작용을 이용합니다. 초음파는 고주파수의 소리파이며, 물체에 부딪히면 진동을 일으킵니다. 이 진동은 물과 오염물질 사이의 마찰력을 증가시켜 오염물질을 제거하는 효과를 발휘합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 자동제어의 요소 분류 중 사람의 두뇌에 해당되는 부분은?

  1. 제어요소
  2. 조작부
  3. 조절부
  4. 검출부
(정답률: 56%)
  • 사람의 두뇌는 자동제어 시스템에서 제어요소로 분류됩니다. 그러나 조절부는 제어요소를 조작하고 조절하는 역할을 하기 때문에 사람의 두뇌와 유사한 역할을 합니다. 따라서 조절부가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
