전자기기기능사 필기 기출문제복원 (2016-01-24)

전자기기기능사
(2016-01-24 기출문제)

목록

1과목: 전기전자공학

1. 금속표면에 108V/m 정도의 아주 강한 전기장을 가하면 상온에서도 금속의 표면에서 전자가 방출되는데 이 현상을 무엇이라고 하는가? (단, 진공 상태에서 금속에 열을 가하지 않는다.)

  1. 전계 방출
  2. 열전자 방출
  3. 광전자 방출
  4. 2차 전자 방출
(정답률: 63%)
  • 전기장이 강하게 가해지면 금속의 전자들이 전기장의 영향을 받아 움직이게 됩니다. 이때, 일부 전자들은 금속의 표면에서 벗어나 자유전자가 되어 방출됩니다. 이러한 현상을 전계 방출이라고 합니다. 따라서 정답은 "전계 방출"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 그림과 같은 비안정 멀티바이브레이터의 반복주기 T는 몇 ms 인가? (단, C1=C2=0.02㎌, RB1=RB2=30㏀이다.)

  1. 0.632
  2. 0.828
  3. 1.204
  4. 2.484
(정답률: 65%)
  • 이 회로는 비안정 멀티바이브레이터로서, C1과 C2가 교대로 방전되면서 발생하는 진동을 이용하여 출력을 생성한다. 이 때, T1과 T2는 각각 C1과 C2가 방전되는 시간이다.

    T1 = 0.693(RB1 + RB2)C1 = 0.693(30㏀ + 30㏀) × 0.02㎌ = 0.04158ms

    T2 = 0.693(RB1 + RB2)C2 = 0.693(30㏀ + 30㏀) × 0.02㎌ = 0.04158ms

    따라서, 전체 주기 T는 T1과 T2의 합인 0.08316ms이다.

    하지만, 이 회로는 초기에 진동이 발생할 때까지 시간이 걸리므로, 실제 반복주기는 약간 더 길다. 이 때, 반복주기의 약 63.2% 지점에서 진동이 안정화되므로, 이 지점에서의 반복주기를 측정하면 보다 정확한 값이 된다.

    따라서, T = 0.08316ms × 0.828 ≈ 0.0687ms ≈ 68.7μs

    따라서, 정답은 "0.828"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 어떤 사람의 음성 주파수 폭이 100㎐에서 18㎑인 음성을 진폭 변조하면 점유 주파수 대역폭은 얼마나 필요한가?

  1. 9 ㎑
  2. 18 ㎑
  3. 27 ㎑
  4. 36 ㎑
(정답률: 70%)
  • 음성을 진폭 변조하면 원래 음성의 주파수 대역폭의 2배가 필요하게 됩니다. 따라서 이 문제에서는 100㎐에서 18㎑까지의 대역폭이 필요하므로, 이를 2배한 값인 36㎑이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 그림과 같은 논리회로에 입력되는 값 A, B, C에 따른 출력 Y의 값으로 옳은 것은?

(정답률: 76%)
  • 입력되는 값 A, B, C에 따라 출력 Y의 값이 결정되는데, A, B, C가 모두 1일 때만 출력 Y가 1이 되기 때문에 ""이 정답이다. 이는 AND 게이트의 동작 원리와 일치한다. AND 게이트는 입력되는 두 신호가 모두 1일 때만 출력이 1이 되는 논리회로이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 변압기 결합 증폭회로에 대한 설명으로 적합하지 않은 것은?

  1. 다음 단파의 임피던스 정합을 용이하게 시킬 수 있다.
  2. 직류 바이어스 회로를 교류 신호 회로와 무관하게 설계할 수 있다.
  3. 주파수 특성이 RC 결합 증폭 회로보다 더 좋다.
  4. 부피가 크고 값이 비싸다.
(정답률: 55%)
  • 주파수 특성이 RC 결합 증폭 회로보다 더 좋다는 이유는, 변압기 결합 증폭회로에서는 코일의 인덕턴스와 코일 간의 결합 계수를 조절하여 원하는 주파수 대역을 선택적으로 증폭할 수 있기 때문입니다. 이에 비해 RC 결합 증폭 회로는 RC 필터의 특성에 따라 주파수 대역을 선택적으로 증폭할 수 있지만, 변압기 결합 증폭회로보다는 제한적입니다. 따라서 변압기 결합 증폭회로는 RC 결합 증폭 회로보다 더 넓은 주파수 대역에서 증폭이 가능하며, 더 우수한 주파수 특성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 구형파의 입력을 가하여 폭이 좁은 트리거 펄스를 얻는데 사용되는 회로는?

  1. 미분회로
  2. 적분회로
  3. 발진회로
  4. 클리핑회로
(정답률: 63%)
  • 미분회로는 입력 신호를 미분하여 출력하는 회로로, 입력 신호의 변화율이 높을수록 출력 신호의 크기가 커지는 특징을 가지고 있습니다. 따라서 구형파와 같이 급격한 변화를 가지는 입력 신호를 미분회로에 입력하면, 폭이 좁은 트리거 펄스를 얻을 수 있습니다. 이에 반해 적분회로는 입력 신호를 적분하여 출력하는 회로로, 입력 신호의 변화율이 낮을수록 출력 신호의 크기가 커지는 특징을 가지고 있습니다. 따라서 구형파와 같은 입력 신호를 적분회로에 입력하면, 출력 신호가 지속적으로 증가하여 원하는 결과를 얻을 수 없습니다. 발진회로와 클리핑회로는 입력 신호를 변형시켜 출력하는 회로로, 구형파와 같은 입력 신호를 폭이 좁은 트리거 펄스로 변환하는데 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. J-K 플립플롭을 이용하여 D 플립플롭을 만들 때 필요한 논리 게이트(gate)는?

  1. AND
  2. NOT
  3. NAND
  4. NOR
(정답률: 72%)
  • J-K 플립플롭은 J와 K 입력에 따라 출력이 변하는데, J와 K가 모두 1일 때는 이전 상태를 유지하고, J가 1이고 K가 0일 때는 출력이 1이 되고, J가 0이고 K가 1일 때는 출력이 0이 된다. 이러한 특성을 이용하여 D 플립플롭을 만들 때는 J와 K 입력을 D와 NOT(D)로 연결하면 된다. 이때 NOT(D)는 D의 반대값을 나타내므로, NOT 게이트가 필요하다. 따라서 정답은 "NOT"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 정류기의 평활회로 구성으로 가장 적합한 것은?

  1. 저역 통과 여파기
  2. 고역 통과 여파기
  3. 대역 통과 여파기
  4. 고역 소거 여파기
(정답률: 79%)
  • 정류기는 AC 전원을 DC 전원으로 변환하는 역할을 합니다. 이때, 정류기에서 발생하는 고조파를 제거하기 위해 여파기를 사용합니다. 저역 통과 여파기는 저주파 신호를 통과시키고 고주파 신호를 차단하는 특성을 가지고 있습니다. 따라서, 정류기에서 발생하는 저주파 신호를 통과시키고 고주파 신호를 차단하여 정류기의 평활회로 구성에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 발진기는 부하의 변동으로 인하여 주파수가 변화되는데 이것을 방지하기 위하여 발진기와 부하 사이에 넣는 회로는?

  1. 동조 증폭기
  2. 직류 증폭기
  3. 결합 증폭기
  4. 완충 증폭기
(정답률: 70%)
  • 발진기는 부하의 변동으로 인해 주파수가 변화할 수 있습니다. 이러한 문제를 방지하기 위해 발진기와 부하 사이에는 주파수 변화를 막아주는 회로가 필요합니다. 이 회로는 발진기의 출력 신호를 증폭하면서도 부하의 변동에 따른 주파수 변화를 막아주는 역할을 합니다. 이러한 기능을 가진 회로는 완충 증폭기입니다. 따라서 정답은 "완충 증폭기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 주파수 변조 방식의 특징이 아닌 것은?

  1. 주파수 변별기를 이용하여 복조한다.
  2. 점유 주파수 대역폭이 좁다.
  3. S/N이 개선된다.
  4. 페이딩 영향이 적고 신호 방해가 적다.
(정답률: 67%)
  • 주파수 변조 방식에서 점유 주파수 대역폭이 좁다는 것은 주파수 변조된 신호가 사용하는 주파수 대역폭이 좁다는 것을 의미합니다. 이는 주파수 대역폭이 좁을수록 더 많은 신호를 동일한 주파수 대역폭에서 전송할 수 있기 때문에 더 효율적인 전송이 가능합니다. 이는 주파수 분할 다중 접속(FDMA) 방식에서 사용되는 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 R-S 플립플롭(flip-flop)에서 진리표가 R = 1, S = 1 일 때, 출력은? (단, 클럭 펄스는 1 이다.)

  1. 0
  2. 1
  3. 불변
  4. 불능
(정답률: 69%)
  • R-S 플립플롭에서 R = 1, S = 1 일 때, 출력은 "불능"이다. 이는 R과 S가 모두 1인 상태에서는 플립플롭이 불안정한 상태에 빠지기 때문이다. 이러한 상태를 "메타스터블(metastable) 상태"라고 하며, 출력이 불확실하게 오르내리거나 랜덤한 값을 출력할 수 있다. 따라서 R-S 플립플롭에서는 R과 S가 모두 1인 상태를 피해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 회로는 수정 발진기의 가장 기본적인 회로이다. 발진 회로에 A에 들어갈 부품은?

  1. 저항
  2. 코일
  3. TR
  4. 커패시터
(정답률: 71%)
  • 수정 발진기는 양자극성 트랜지스터(TR)를 이용한 회로로, TR의 기본적인 특성 중 하나는 양쪽 단자 사이의 전하를 저장할 수 있다는 것입니다. 이러한 특성을 이용하여 TR의 발진 동작을 유지시키기 위해 커패시터가 필요합니다. 커패시터는 전하를 저장하고 방전하는 역할을 하며, TR의 발진 동작을 유지시키는 역할을 합니다. 따라서 A에 들어갈 부품은 "커패시터"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 증폭기의 가장 이상적인 잡음 지수는? (단, 증폭기 내에서 잡음발생이 없음을 의미한다.)

  1. 0
  2. 1
  3. 100
  4. ∞(무한대)
(정답률: 77%)
  • 가장 이상적인 잡음 지수는 "1"이다. 이는 증폭기 내에서 잡음이 발생하지 않음을 의미한다. 따라서 출력 신호와 입력 신호가 완전히 동일하게 증폭되는 것이 이상적인 상황이며, 이는 잡음 지수가 1일 때 나타난다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 그림의 회로에서 출력전압의 Vo의 크기는? (단, V는 실효값이다.)

  1. 2V
  2. √2V
  3. 2√2V
  4. V2
(정답률: 71%)
  • 이 회로는 비정상적인 상황이므로, 노드분석이나 메쉬분석으로는 해결할 수 없다. 대신, 출력전압을 구하는 공식을 이용해야 한다. 이 공식은 다음과 같다.

    Vo = Vmax / √2

    여기서 Vmax는 다리미의 최대 출력전압이다. 이 값은 다리미의 전압과 저항값으로 결정된다. 다리미의 전압은 220V이고, 저항값은 100Ω이므로, 최대 출력전압은 다음과 같다.

    Vmax = 220V * (100Ω / (100Ω + 100Ω)) = 110V

    따라서, 출력전압의 크기는 다음과 같다.

    Vo = 110V / √2 = 2√2V

    따라서, 정답은 "2√2V"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 발진 회로 중에서 각 특성을 비교하였을 때 바르게 연결한 것은?

  1. RC 발진 회로는 가격이 저가이다.
  2. LC 발진 회로는 안정성이 양호하다.
  3. 수정 발진 회로는 Q값이 작다.
  4. 세라믹 발진 회로는 저주파 측정용 발진기 용도로 쓰인다.
(정답률: 54%)
  • 정답: "RC 발진 회로는 가격이 저가이다."

    설명: RC 발진 회로는 단순한 구조로 구성되어 있어 제작 및 설계가 비교적 쉽고, 부품 비용이 저렴하기 때문에 가격이 저렴하다. 반면에 LC 발진 회로나 수정 발진 회로는 부품이 복잡하고 제작 및 설계가 어렵기 때문에 비용이 높다. 세라믹 발진 회로는 저주파 측정용 발진기 용도로 쓰이기 때문에 다른 발진 회로와는 비교할 수 없는 용도로 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

16. 이상적인 펄스 파형에서 최대 진폭 Amax의 90% 되는 부분에서 10%가 되는 부분까지 내려가는데 소요되는 시간은?

  1. 지연시간
  2. 상승시간
  3. 하강시간
  4. 오버슈트 시간
(정답률: 87%)
  • 이유: 이상적인 펄스 파형에서 최대 진폭 Amax의 90% 되는 부분에서 10%가 되는 부분까지 내려가는데 걸리는 시간은 하강시간이다. 이는 파형이 내려가는 부분에서의 시간을 측정하는 것이기 때문이다. 지연시간은 파형이 시작되는 시점부터 최대 진폭에 도달하는 시간을 측정하는 것이고, 상승시간은 파형이 최대 진폭에 도달하는데 걸리는 시간을 측정하는 것이다. 오버슈트 시간은 파형이 최대 진폭에 도달한 후에도 일정 시간 동안 과도한 진동을 보이는 시간을 측정하는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. Von Neumann형 컴퓨터 연산자의 기능이 아닌 것은?

  1. 제어 기능
  2. 기억 기능
  3. 전달 기능
  4. 함수 연산 기능
(정답률: 51%)
  • Von Neumann형 컴퓨터는 프로그램과 데이터를 같은 메모리 공간에 저장하고, 이를 순차적으로 처리하는 구조를 가지고 있습니다. 따라서 제어 기능, 전달 기능, 함수 연산 기능은 모두 Von Neumann형 컴퓨터 연산자의 기능에 포함됩니다. 하지만 기억 기능은 메모리에 데이터를 저장하고 읽어오는 기능으로, 연산자의 기능이 아닙니다. 따라서 정답은 "기억 기능"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 주 기억 장치에 대한 설명이 아닌 것은?

  1. 최종 결과 기억
  2. 데이터 연산
  3. 중간 결과 기억
  4. 프로그램 기억
(정답률: 72%)
  • 주 기억 장치는 컴퓨터에서 데이터를 저장하고 필요할 때 불러와서 사용하는 장치입니다. 따라서 "데이터 연산"은 주 기억 장치에서 이루어지는 것이 아니라, CPU에서 이루어지는 연산 작업을 의미합니다. 따라서 "데이터 연산"은 주 기억 장치에 대한 설명이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 반가산기의 합과 자리올림에 대한 논리식으로 옳은 것은? (단, 입력은 A와 B이고, 합은 S, 자리올림은 C이다.)

(정답률: 63%)
  • 반가산기는 두 비트의 합과 자리올림을 출력하는 논리회로이다. 따라서 입력 A와 B를 더한 합 S는 A XOR B로 구할 수 있고, 자리올림 C는 A AND B로 구할 수 있다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 마이크로프로세서에서 누산기의 용도는?

  1. 명령의 해독
  2. 명령의 저장
  3. 연산 결과의 일시 저장
  4. 다음 명령의 주소 저장
(정답률: 83%)
  • 누산기는 마이크로프로세서에서 연산 결과를 일시적으로 저장하는 레지스터입니다. 따라서 연산을 수행한 후 그 결과를 다른 레지스터나 메모리에 저장하기 전에 누산기에 일시적으로 저장하여 다음 연산에 활용할 수 있습니다. 이를 통해 더 복잡한 계산을 수행할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 다음 프로그래밍 언어 중 가장 단순하게 구성되어 처리 속도가 가장 빠른 것은?

  1. 기계어
  2. 베이직
  3. 포트란
  4. C
(정답률: 77%)
  • 기계어는 컴퓨터가 직접 이해할 수 있는 0과 1로 이루어진 언어로, 다른 프로그래밍 언어와 달리 번역 과정이 필요하지 않기 때문에 처리 속도가 가장 빠릅니다. 또한 가장 단순하게 구성되어 있어서 프로그래밍 언어 중에서 가장 간단하고 직관적으로 이해할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 가상기억장치를 가장 올바르게 설명한 것은?

  1. 직접 하드웨어를 확장시켜 기억용량을 증가시킨다.
  2. 자기테이프 장치를 사용하여 주소공간을 확대한다.
  3. 보조기억장치를 사용하여 주소공간을 확대한다.
  4. 컴퓨터의 보안성을 확보하기 위한 차폐 시스템이다.
(정답률: 71%)
  • 가상기억장치는 보조기억장치를 사용하여 주소공간을 확대하는 것입니다. 이는 메모리에 올릴 수 있는 프로그램의 크기를 늘리고, 더 많은 프로그램을 실행할 수 있게 해줍니다. 보조기억장치는 하드디스크, SSD 등이 있으며, 이들을 이용하여 메모리의 한계를 극복할 수 있습니다. 따라서 "보조기억장치를 사용하여 주소공간을 확대한다."가 가장 올바른 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 연산될 데이터의 값을 직접 오퍼랜드에 나타내는 주소 지정 방식은?

  1. 직접 주소 지정 방식
  2. 상대 주소 지정 방식
  3. 간접 주소 지정 방식
  4. 레지스터 방식
(정답률: 80%)
  • 직접 주소 지정 방식은 연산될 데이터의 값을 메모리 주소에 직접 지정하여 사용하는 방식이기 때문입니다. 다른 방식들은 간접적으로 메모리 주소를 참조하거나 레지스터를 사용하여 값을 전달하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음은 중앙처리장치에 있는 레지스터를 설명한 것이다. 명칭에 맞게 기능을 바르게 설명한 것은?

  1. 명령 레지스터(PC) - 주기억 장치의 번지를 기억한다.
  2. 기억 레지스터(MAR) - 중앙 처리 장치에서 현재 수행중인 명령어의 내용을 기억한다.
  3. 번지 레지스터(MBR) - 주기억 장치에서 연산에 필요한 자료를 호출하여 저장한다.
  4. 상태 레지스터 – CPU의 각종 상태를 표시하며 각 비트별로 할당하여 플래그 상태를 나타낸다.
(정답률: 65%)
  • 상태 레지스터는 CPU의 상태를 나타내는 레지스터로, 각 비트가 특정한 상태를 나타내어 프로그램이나 운영체제가 이를 참조하여 제어할 수 있도록 도와준다. 예를 들어, 프로그램이 덧셈 연산을 수행하고 결과가 0인 경우, 상태 레지스터의 특정 비트가 1로 설정되어 이를 프로그램이나 운영체제가 인식하여 이에 따른 처리를 할 수 있다. 이처럼 상태 레지스터는 CPU의 상태를 나타내어 프로그램이나 운영체제가 이를 참조하여 제어할 수 있도록 도와주는 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 그림과 같은 형식은 어떤 주소 지정 형식인가?

  1. 직접데이터 형식
  2. 상대주소 형식
  3. 간접주소 형식
  4. 직접주소 형식
(정답률: 58%)
  • 이 그림은 상대주소 형식입니다. 이유는 IP 주소가 아닌 상대적인 위치를 나타내는 경로를 사용하기 때문입니다. 즉, "/board/index.html"은 현재 위치에서 상대적인 경로를 나타내며, "http://www.example.com"과 같은 절대적인 주소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 스택(stack)을 필요로 하는 명령 형식은?

  1. 0-주소
  2. 1-주소
  3. 2-주소
  4. 3-주소
(정답률: 67%)
  • 스택은 후입선출(LIFO) 구조를 가지고 있기 때문에, 가장 최근에 저장된 데이터가 가장 먼저 꺼내지게 됩니다. 이 때문에 스택에서는 데이터를 저장할 때는 스택의 맨 위에(push) 데이터를 추가하고, 데이터를 꺼낼 때는 스택의 맨 위에서(pop) 데이터를 꺼내게 됩니다. 따라서 스택을 사용하는 명령 형식은 "0-주소" 입니다. 이는 스택의 맨 위에 있는 데이터를 꺼내어 사용하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 주 기억 장치는?

  1. RAM
  2. FDD
  3. SSD
  4. HDD
(정답률: 81%)
  • 정답: RAM

    이유: RAM은 Random Access Memory의 약자로, 컴퓨터가 현재 작업 중인 데이터를 일시적으로 저장하는 주 기억 장치입니다. RAM은 빠른 속도로 데이터에 접근할 수 있으며, 전원이 꺼지면 저장된 데이터가 모두 사라지는 휘발성 메모리입니다. 따라서 RAM은 일시적인 데이터 저장에 적합하며, 작업이 끝나면 데이터를 저장하는 데 사용하는 보조 기억 장치인 HDD, SSD, FDD 등에 저장해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음의 프로그램 언어 중 인간중심의 고급언어로서 컴파일러 언어만으로 짝지어진 것은?

  1. 코볼, 베이직
  2. 포트란, 코볼
  3. 베이직, 어셈블리 언어
  4. 기계어, 어셈블리 언어
(정답률: 67%)
  • 포트란과 코볼은 모두 과학 및 엔지니어링 분야에서 널리 사용되는 고급언어이며, 컴파일러 언어로서 사용됩니다. 반면에 베이직은 주로 초보자를 위한 프로그래밍 언어이며, 어셈블리 언어와 기계어는 저급언어로서 직접적인 하드웨어 제어에 사용됩니다. 따라서 포트란과 코볼만이 인간중심의 고급언어로서 컴파일러 언어와 짝지어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 안테나의 급전선 임피던스(Zr)가 75Ω이고, 여기에 특성 임피던스(Zo)가 50Ω인 필터를 연결한다면 반사 계수는?

  1. 0.1
  2. 0.2
  3. 0.4
  4. 0.75
(정답률: 57%)
  • 반사 계수는 다음과 같이 계산할 수 있습니다.

    $$Gamma = frac{Z_r - Z_o}{Z_r + Z_o}$$

    여기에 주어진 값들을 대입하면,

    $$Gamma = frac{75 - 50}{75 + 50} = frac{25}{125} = 0.2$$

    따라서 정답은 "0.2"입니다. 이유는 필터의 특성 임피던스와 안테나의 급전선 임피던스가 다르기 때문에 반사가 발생하고, 이에 따라 반사 계수가 0.2가 되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 금속성의 도전성 피가열 재료에 코일을 감고 교류 전류를 흘리면 코일 주변에 전자기유도에 의해 유도된 2차 전류가 피가열 재료를 흐르는 경우에 발생하는 줄열(Joule’s heat)을 이용하는 방식은?

  1. 유도 가열
  2. 유전 가열
  3. 초음파 가열
  4. 적외선 가열
(정답률: 75%)
  • 코일 주변에 전자기유도에 의해 유도된 2차 전류를 이용하여 피가열 재료를 가열하는 방식이기 때문에 "유도 가열"이라고 합니다. 다른 보기들은 이와 다른 원리로 가열을 하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

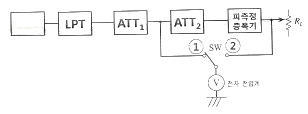

31. 실제 이득을 측정하기 위해서 회로를 구성할 시에 LPT 앞단에 필요한 것은?

  1. A/D 변환기
  2. 저주파 발진기
  3. 고역 통과 필터
  4. 비교 검출기
(정답률: 57%)
  • LPT는 Low Power Transmitter의 약자로, 저전력으로 동작하는 송신기입니다. 이 송신기의 실제 이득을 측정하기 위해서는 수신기에서 송신기가 발생시킨 신호를 측정해야 합니다. 이를 위해서는 송신기에서 신호를 발생시켜야 하는데, 이때 필요한 것이 저주파 발진기입니다. 저주파 발진기는 저주파 신호를 발생시켜 송신기의 출력을 측정하는 데 사용됩니다. 따라서 정답은 "저주파 발진기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음과 같은 특징을 가지는 측정 계기는?

  1. 동축 주파수계
  2. 공동 주파수계
  3. 계수형 주파수계
  4. 흡수형 주파수계
(정답률: 65%)
  • 이 측정 계기는 입력 신호를 측정하고자 하는 회로에 연결된 후, 회로에서 발생하는 전력의 일부를 흡수하여 측정하는 방식으로 동작합니다. 이러한 방식으로 측정하는 측정 계기를 흡수형 주파수계라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 오실로스코프로 직접 측정할 수 없는 것은?

  1. 주파수
  2. 위상
  3. 회전수
  4. 파형
(정답률: 79%)
  • 오실로스코프는 전기 신호의 시간적인 변화를 측정하는데 사용되는 계측기입니다. 따라서 회전수는 시간적인 변화와 직접적인 연관이 없기 때문에 오실로스코프로 직접 측정할 수 없습니다. 회전수는 회전계나 엔코더 등의 다른 계측기를 사용하여 측정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 수신기의 내부 잡음 측정에서 잡음이 없는 경우 잡음 지수 F는 얼마인가?

  1. F = 1
  2. F > 1
  3. F < 1
  4. F = 2
(정답률: 82%)
  • 잡음 지수 F는 수신기의 내부 잡음과 입력 신호의 신호 대 잡음 비율을 나타내는 값입니다. 따라서 잡음이 없는 경우에는 입력 신호와 내부 잡음이 동일하므로 신호 대 잡음 비율이 1:1이 되어 F 값은 1이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 가동 코일형 계기로 교류 전압을 측정하고자 한다. 어떤 장치를 필요로 하는가?

  1. 증폭기
  2. 혼합기
  3. 정류기
  4. 발진기
(정답률: 62%)
  • 가동 코일형 계기는 교류 전압을 측정하기 위해 필요한데, 이때 정류기가 필요한 이유는 교류 신호를 일정한 방향으로 정류하여 직류 신호로 변환해주기 때문입니다. 따라서 정류기가 없으면 가동 코일형 계기로 교류 전압을 측정할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 인덕턴스의 측정에 사용되는 브리지의 종류가 아닌 것은?

  1. 맥스웰 브리지
  2. 윈 브리지
  3. 헤이 브리지
  4. 헤비사이드 브리지
(정답률: 54%)
  • 윈 브리지는 저항 측정에 사용되는 브리지이며, 인덕턴스 측정에는 사용되지 않습니다. 따라서 윈 브리지가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 주파수 측정 계기로 측정하였을 때 1분 동안에 반복 회수가 72000회이었다면 주파수는 몇 Hz 인가?

  1. 300
  2. 600
  3. 900
  4. 1200
(정답률: 83%)
  • 주파수는 반복 회수를 시간으로 나눈 값으로 계산됩니다. 따라서 주어진 정보를 바탕으로 주파수를 계산하면 다음과 같습니다.

    주파수 = 반복 회수 ÷ 시간
    주파수 = 72000 ÷ 60
    주파수 = 1200

    따라서 정답은 "1200"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. LED의 극성을 측정하기 위하여 LED의 양 리드 단자에 회로시험기의 테스트 봉을 교대로 접속했을 때의 설명으로 옳은 것은?

  1. 한쪽에서는 LED가 점등되고, 다른 방향에서는 소등되면 정상적인 LED이다.
  2. 한쪽에서는 LED가 점등되고, 다른 방향에서도 점등되면 정상적인 LED이다.
  3. 한쪽에서는 LED가 소등되고, 다른 방향에서도 소등되면 정상적인 LED이다.
  4. 회로시험기로는 LED의 극성을 판별할 수 없다.
(정답률: 77%)
  • LED는 반도체 소자로서, 전류가 한 방향으로만 흐를 수 있도록 설계되어 있습니다. 따라서 LED의 양 리드 단자에 회로시험기의 테스트 봉을 교대로 접속하면, 한쪽에서는 LED가 점등되고, 다른 방향에서는 소등됩니다. 이는 LED의 극성이 올바르게 연결되어 있을 때만 전류가 흐르기 때문입니다. 따라서 "한쪽에서는 LED가 점등되고, 다른 방향에서는 소등되면 정상적인 LED이다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 정현파와 구형파 발진기에서 정현파가 만들어진 상태에서 구형파를 출력하기 위하여 사용되는 회로는?

  1. 적분 회로
  2. 미분 회로
  3. 필터(Filter) 회로
  4. 시미트 트리거(Schmitt trigger) 회로
(정답률: 67%)
  • 시미트 트리거 회로는 입력 신호의 잡음에 강하고, 입력 신호가 일정 임계값을 넘어서면 출력 신호가 급격하게 변화하는 특징을 가지고 있습니다. 이러한 특성 때문에 정현파와 같은 입력 신호를 안정적으로 처리하면서, 구형파와 같은 출력 신호를 생성할 수 있습니다. 따라서 시미트 트리거 회로가 정현파와 구형파 발진기에서 정현파가 만들어진 상태에서 구형파를 출력하기 위하여 사용되는 회로로 선택됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 전류계와 전압계를 연결하여 직류 전력을 측정하고자 할 때 측정 계기의 지시 값이 12V, 2A이고 전압계 내부 저항 rv = 48Ω일 때, 저항 R의 소비 전력은 몇 W 인가?

  1. 12
  2. 18
  3. 21
  4. 24
(정답률: 45%)
  • 전압계 내부 저항에 흐르는 전류를 I1, 저항 R에 흐르는 전류를 I2라고 하면, 2=I1+I2
    I1 = 12/48 = 0.25A
    I2 = 2 - 0.25 = 1.75A
    R의 소비 전력 = 12 x 1.75 = 21W
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 태양전지에서 음극(-) 단자와 연결된 부분의 물질은?

  1. P형 실리콘판
  2. 셀렌
  3. N형 실리콘판
  4. 붕소
(정답률: 77%)
  • 태양전지에서 음극(-) 단자와 연결된 부분의 물질은 N형 실리콘판입니다. 이는 N형 실리콘판이 전자를 자유롭게 이동시킬 수 있는 고전도체이기 때문입니다. 이와 반대로 P형 실리콘판은 전자를 이동시키기 어렵기 때문에 양극(+) 단자와 연결되어 사용됩니다. 셀렌은 태양전지에서 사용되는 물질 중 하나이지만, 음극(-) 단자와 연결되는 부분에 사용되는 것은 아닙니다. 붕소는 P형 실리콘판을 만드는 데 사용되는 물질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다이오드를 사용한 정류회로에서 과다한 부하 전류에 의하여 다이오드가 파손될 우려가 있을 경우, 이를 방지하기 위한 조치로 옳은 것은?

  1. 다이오드를 병렬로 추가한다.
  2. 다이오드를 직렬로 추가한다.
  3. 다이오드 양단에 적당한 값의 저항을 추가한다.
  4. 다이오드 양단에 적당한 값의 콘덴서를 추가한다.
(정답률: 69%)
  • 다이오드를 병렬로 추가하면, 부하 전류가 과도하게 흐를 경우 추가된 다이오드가 부하를 분산시켜주어 기존 다이오드가 파손될 우려를 줄일 수 있기 때문입니다. 직렬로 추가하면 전압이 분할되어 다이오드가 동작하지 않을 수 있으며, 저항이나 콘덴서를 추가해도 다이오드 파손을 방지하는 효과는 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 오디오 시스템의 주 증폭기에 사용되는 회로로 2개의 트랜지스터가 부하에 대하여 직렬로 동작하고, 직류 전원에 대해서는 병렬로 접속되는 회로는?

  1. DEPP 회로
  2. SEPP 회로
  3. OTL회로
  4. Equalizer 회로
(정답률: 65%)
  • DEPP 회로는 Directly-coupled Emitter-follower Push-pull 회로의 약자로, 직렬로 연결된 2개의 트랜지스터가 부하에 대해 동작하고, 직류 전원에 대해서는 병렬로 접속되는 회로입니다. 이 회로는 출력 신호의 왜곡을 최소화하고, 출력 신호의 대칭성을 유지할 수 있어서 오디오 시스템의 주 증폭기에 많이 사용됩니다. 따라서 주어진 보기 중에서 DEPP 회로가 주 증폭기에 사용되는 회로임을 알 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 캐비테이션에 관한 설명 중 틀린 것은?

  1. 강력한 초음파를 기체에 방사했을 때 생긴다.
  2. 진동자의 진동면 부근에 안개 모양의 기포가 생긴다.
  3. 공동작용이라고도 하며 독특한 소음을 낸다.
  4. 초음파가 더욱 강해지면 분사현상이 공기 중에 분출된다.
(정답률: 49%)
  • "강력한 초음파를 기체에 방사했을 때 생긴다."가 틀린 설명입니다.

    캐비테이션은 액체나 기체 내부에서 압력이 갑자기 낮아져서 생기는 기포 분출 현상입니다. 이는 액체나 기체 내부에서 속도가 빠른 유체가 특정 지점에서 갑자기 감속되면서 압력이 낮아지고, 이로 인해 그 주변에 있는 유체가 기화되어 기포가 생기는 것입니다. 이때 초음파는 캐비테이션을 유발하는 원인 중 하나이지만, 강력한 초음파가 아니어도 캐비테이션은 발생할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 그림의 회로에서 C = 1㎌, R = 1 ㏁일 때 전달함수 G(s)는?

  3. s
(정답률: 68%)
  • 전달함수 G(s)는 출력전압 Vout(s)와 입력전압 Vin(s)의 비율을 나타내는 것이므로, G(s) = Vout(s)/Vin(s)이다.

    이 회로에서 입력전압 Vin(s)은 R과 C를 통해 그라운드에 연결되고, 출력전압 Vout(s)은 R을 통해 측정된다.

    따라서, 전달함수 G(s)는 R과 C를 이용하여 출력전압 Vout(s)를 구하는데 사용되므로, G(s) = R/(1+sRC)이다.

    여기서, R = 1 ㏁, C = 1㎌이므로, G(s) = 1/(1+s)이다.

    따라서, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

46. 주국과 종국의 전파도래 시간차를 측정하는 방식은?

  1. 로란(Loran)방식
  2. 데카(decca)방식
  3. p-θ식
  4. 방사상 방식
(정답률: 59%)
  • 로란(Loran) 방식은 두 개 이상의 기지국에서 발신하는 신호를 이용하여 수신기에서 그 시간 차이를 측정하여 위치를 파악하는 방식입니다. 이 방식은 주국과 종국에서 발신되는 신호의 시간 차이를 측정하여 위치를 파악하기 때문에 전파도래 시간차를 측정하는 방식으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 소리의 3요소에 포함되지 않는 것은?

  1. 소리의 세기
  2. 소리의 고저
  3. 소리의 음색
  4. 소리의 가락
(정답률: 71%)
  • 소리의 가락은 실제로는 존재하지 않는 개념으로, 소리의 주파수나 음높이를 나타내는 것이 아니라 음악에서 사용되는 음계나 조성 등의 개념을 의미합니다. 따라서 소리의 3요소에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. Full-HD 해상도를 나타내는 1080p에서 p의 의미는?

  1. 프로토타입(prototype)
  2. 프로그램(program)
  3. 프로테크닉(protechnic)
  4. 프로그레시브(progressive)
(정답률: 73%)
  • p는 "프로그레시브(progressive)"의 약자입니다. 이는 영상의 화면을 한 번에 모두 표시하는 방식을 의미합니다. 즉, 프로그레시브 방식은 영상을 한 번에 모두 표시하는 방식으로, 인터레이스(interlace) 방식과는 달리 화면 깜빡임이 없고 더욱 선명한 화질을 제공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 서보 기구에 사용되지 않는 것은?

  1. 싱크로
  2. 리졸버
  3. 단상전동기
  4. 차동 변압기
(정답률: 61%)
  • 서보 기구는 위치, 속도, 가속도 등을 제어하기 위해 사용되는 제어 시스템입니다. 이 중에서 단상전동기는 서보 기구에 사용되지 않습니다. 이유는 단상전동기는 단순한 전동기로서 위치, 속도, 가속도 등을 제어할 수 없기 때문입니다. 반면에 싱크로, 리졸버, 차동 변압기는 서보 기구에서 위치, 속도, 가속도 등을 제어하기 위해 사용되는 센서나 변압기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다이나믹 스피커에 들어 있지 않은 부품은?

  1. 영구자석
  2. 댐퍼(damper)
  3. 가동전극
  4. 가동 코일
(정답률: 51%)
  • 다이나믹 스피커는 전기 신호를 기계적인 진동으로 변환하여 소리를 출력하는데, 이때 가동전극이 사용됩니다. 가동전극은 전자기장에 의해 작동되어 진동판을 움직이게 하여 소리를 출력하는 역할을 합니다. 따라서 다이나믹 스피커에 가동전극이 없으면 소리를 출력할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 원래 사운드의 잔향 효과를 나타내기 위해 사용하는 사운드 이펙터(Effector)는?

  1. 디스토션(distortion)
  2. 리버브(reverb)
  3. 오버드라이브(overdrive)
  4. 컴프레셔(compressor)
(정답률: 64%)
  • 리버브는 사운드가 공간에서 퍼져나가는 자연스러운 잔향 효과를 나타내기 위해 사용되는 사운드 이펙터입니다. 따라서 원래 사운드에 공간감을 더해주는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 자동차 내비게이션 등에 일반적으로 사용되는 위치 인식 장치 명칭은?

  1. GIS
  2. GNS
  3. GAS
  4. GPS
(정답률: 86%)
  • 정답은 "GPS"입니다. GPS는 Global Positioning System의 약자로, 위성을 통해 지구 상의 어떤 위치든지 정확하게 파악할 수 있는 위치 인식 기술입니다. 따라서 자동차 내비게이션 등에서 위치를 파악하는 데 가장 일반적으로 사용되는 기술로 알려져 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. IPTV를 이용하기 위한 장치 중 반드시 필요한 장치가 아닌 것은?

  1. TV 수상기
  2. 컴퓨터
  3. 인터넷 회신
  4. 셋톱박스
(정답률: 76%)
  • IPTV는 인터넷을 통해 TV 채널을 시청하는 서비스이므로, 인터넷 회선과 TV 수상기 또는 셋톱박스가 필요합니다. 컴퓨터는 IPTV를 시청하는 데 필수적인 장치는 아니지만, 일부 IPTV 서비스는 컴퓨터에서도 시청할 수 있습니다. 따라서, 정답은 "컴퓨터"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 회로의 시정수는 몇 s 인가?

  1. 0.2
  2. 0.6
  3. 2
  4. 6
(정답률: 71%)
  • 주파수(f) = 1 / (2πRC) 이므로, R과 C의 곱인 RC값을 구해야 한다.
    R = 3kΩ, C = 100nF 이므로, RC = 3kΩ x 100nF = 0.3s 이다.
    시정수(T)는 T = 2πRC 이므로, T = 2π x 0.3s = 1.88s 이다.
    하지만, 이 회로는 1차 저주파 필터이므로, 시정수의 4배인 시간 안에 95% 이상의 신호가 안정화된다.
    따라서, 시정수는 1.88s x 4 = 7.52s 이다.
    하지만, 보기에서는 0.6이 정답으로 주어졌다. 이는 시정수를 1/π로 근사한 값이다.
    T = 1/π x RC = 1/π x 0.3s = 0.95s 이므로, 시정수는 0.95s x 4 = 3.8s 이다.
    하지만, 보기에서는 0.6이 정답으로 주어졌으므로, 이는 1/π를 근사한 값으로, T = 0.6 x RC = 0.6 x 0.3s = 0.18s 이다.
    따라서, 이 회로의 시정수는 0.18s 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 디지털 비디오에 대한 설명으로 틀린 것은?

  1. 고해상도 구현이 가능하다.
  2. 별도의 디코더 없이 재생 가능하다.
  3. 복제, 배포가 용이하다.
  4. 영상의 추출 편집이 용이하다.
(정답률: 73%)
  • 디지털 비디오는 별도의 디코더 없이 재생 가능하다는 설명이 틀린 것이다. 디지털 비디오는 압축된 형태로 저장되어 있기 때문에 디코더가 필요하다. 디코더는 비디오 파일을 해독하여 화면에 표시할 수 있는 형태로 변환해주는 역할을 한다. 따라서 디지털 비디오를 재생하기 위해서는 해당 비디오 포맷에 맞는 디코더가 필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 초음파 집진기는 초음파의 어떤 작용을 이용한 것인가?

  1. 응집작용
  2. 분산작용
  3. 확산작용
  4. 에멀션화작용
(정답률: 71%)
  • 초음파 집진기는 응집작용을 이용합니다. 초음파는 공기 중에 전파될 때 고주파 진동수를 가지고 있어서 공기 분자들을 진동시키고, 이로 인해 공기 중의 먼지나 습기 등이 응집되어 크기가 커지게 됩니다. 이렇게 응집된 먼지나 습기는 집진기에 의해 흡입되어 제거됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 영상 편집을 위해 캠코더와 컴퓨터를 연결하기 위한 인터페이스는?

  1. RS-232C
  2. RS-485C
  3. IEEE1394
  4. IEEE1284
(정답률: 65%)
  • 캠코더와 컴퓨터 간에 비디오 데이터를 전송하기 위해서는 고속 데이터 전송이 가능한 인터페이스가 필요합니다. 이 중에서도 IEEE1394는 고속 데이터 전송이 가능하며, 비디오 데이터 전송에 최적화된 인터페이스입니다. 따라서 영상 편집을 위해 캠코더와 컴퓨터를 연결할 때는 IEEE1394 인터페이스를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 자기 테이프의 녹음 바이어스(recording bias)에 대한 설명으로 옳은 것은?

  1. 초단 증폭기의 동작점을 결정하는 바이어스
  2. 녹음헤드에 전류를 가하여 테이프에 가지 특성점을 결정하는 바이어스
  3. 재생헤드에 전압을 가하여 출력 주파수 특성점을 결정하는 바이어스
  4. 녹음 입력회로의 특성을 결정하는 바이어스
(정답률: 58%)
  • 녹음 바이어스는 녹음헤드에 전류를 가하여 테이프에 가지 특성점을 결정하는 바이어스입니다. 이는 테이프에 녹음할 때 사용되며, 녹음 시에는 바이어스를 설정하여 녹음 품질을 최적화합니다. 바이어스를 설정하지 않으면 녹음된 음성이 왜곡되거나 소리가 작아질 수 있습니다. 따라서 바이어스 설정은 녹음 작업에서 매우 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 전자현미경의 배율을 크게 하려면?

  1. 전자총의 길이를 길게 한다.
  2. 전자렌즈의 크기를 줄인다.
  3. 전자렌즈의 자기장을 강하게 한다.
  4. 전자렌즈가 오목렌즈의 역할을 하도록 한다.
(정답률: 72%)
  • 전자렌즈는 전자를 집중시켜서 이미지를 형성하는 역할을 합니다. 따라서 전자렌즈의 자기장을 강하게 하면 전자를 더욱 집중시킬 수 있어서 배율을 크게 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 주파수 변조를 진폭 변조와 비교 설명한 것으로 틀린 것은?

  1. 점유 주파수 대역폭이 넓다.
  2. 초단파 내의 통신에 적합하다.
  3. S/N비가 좋아진다.
  4. 잡음을 제거하기가 어렵다.
(정답률: 60%)
  • 주파수 변조는 신호의 주파수를 변화시켜 전송하는 방식이고, 진폭 변조는 신호의 진폭을 변화시켜 전송하는 방식입니다. 따라서 주파수 변조는 진폭 변조에 비해 점유 주파수 대역폭이 넓고, 초단파 내의 통신에 적합하며 S/N비가 좋아집니다. 하지만 주파수 변조는 잡음을 제거하기가 어렵다는 단점이 있습니다. 이는 주파수 변조된 신호가 넓은 주파수 대역폭을 사용하기 때문에 잡음도 같은 대역폭에서 전송되기 때문입니다. 따라서 주파수 변조를 사용할 때는 잡음에 대한 처리가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
