전자기능사 필기 기출문제복원 (2016-07-10)

전자기능사 2016-07-10 필기 기출문제 해설

이 페이지는 전자기능사 2016-07-10 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전자기능사
(2016-07-10 기출문제)

목록

1과목: 전기전자공학

1. 오실로스코프에 연결하여 파형을 측정하였을 때 측정 파형이 다음 그림과 같았다. 최고점간(peak to peak) 전압(VP-P)은 몇 V 인가? (단, 프로브는 10:1을 사용하였다.)

  1. 0.2
  2. 0.4
  3. 4
  4. 8
(정답률: 65%)
  • 오실로스코프의 수직 분해능(Volts/Div)과 파형의 수직 칸 수, 그리고 프로브 배율을 곱하여 실제 전압을 구합니다.
    ① [기본 공식] $V_{P-P} = \text{Volts/Div} \times \text{Div} \times \text{Probe Ratio}$
    ② [숫자 대입] $V_{P-P} = 0.2 \times 4 \times 10$
    ③ [최종 결과] $V_{P-P} = 8$
  • 스코프에서 프로브 설정을 10:1해 놓은 상태면 0.8 이라고 생각합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. LC 발진 회로에서 귀환 회로에 3소자의 연결 형태에 따라 발진 회로를 구분할 수 있다. 다음 발진 회로의 발진 조건은? (단, 항상 Z1, Z2, Z3 소자는 부호가 같다고 가정한다.)

  1. Z1 : 용량성, Z2 : 용량성, Z3: 유도성
  2. Z1 : 용량성, Z2 : 유도성, Z3: 용량성
  3. Z1 : 유도성, Z2 : 용량성, Z3: 용량성
  4. Z1 : 유도성, Z2 : 용량성, Z3: 유도성
(정답률: 75%)
  • 제시된 이미지 는 콜피츠 발진 회로입니다. 콜피츠 회로는 접지와 연결된 두 소자가 동일한 성질(용량성)을 가져야 하므로 $Z_{1}$은 유도성, $Z_{2}$와 $Z_{3}$은 용량성일 때 발진 조건이 성립합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 저항 5Ω, 용량성 리액턴스 4Ω이 병렬로 접속된 회로의 임피던스는 약 몇 Ω 인가?

  1. 0.32
  2. 0.67
  3. 1.49
  4. 3.12
(정답률: 57%)
  • 저항($R$)과 용량성 리액턴스($X_C$)가 병렬로 연결된 회로의 합성 임피던스를 구하는 공식입니다.
    ① [기본 공식] $Z = \frac{R \times X_C}{\sqrt{R^2 + X_C^2}}$
    ② [숫자 대입] $Z = \frac{5 \times 4}{\sqrt{5^2 + 4^2}}$
    ③ [최종 결과] $Z = 3.12$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 동조회로에서 최대 이득을 얻기 위한 조건으로 옳은 것은? (단, 코일의 결합계수 k, 선택도 Q 이다.)

  4. k = Q
(정답률: 65%)
  • 동조회로에서 최대 이득을 얻기 위한 가장 이상적인 조건은 결합계수 $k$와 선택도 $Q$의 관계가 다음과 같을 때입니다.
    $$k = \frac{1}{Q}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 정현파(사인파) 발진 회로가 아닌 것은?

  1. RC 발진 회로
  2. LC 발진 회로
  3. 수정 발진 회로
  4. 블로킹 발진 회로
(정답률: 66%)
  • 블로킹 발진 회로는 정현파가 아닌 펄스파를 발생시키는 회로입니다.

    오답 노트
    RC 발진 회로, LC 발진 회로, 수정 발진 회로: 모두 정현파(사인파)를 생성하는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 7 세그먼트 표시장치(seven-segment display)의 용도로 적합한 것은?

  1. 10진수 표시
  2. 신호 전송
  3. 레벨 이동
  4. 잡음 방지
(정답률: 74%)
  • 7 세그먼트는 최대 7개의 막대(세그먼트)를 조합하여 $0$부터 $9$까지의 숫자를 나타내는 표시 소자이므로 10진수 표시 용도로 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 정류기의 평활회로는 어떤 종류의 여파기에 속하는가?

  1. 대역 통과 여파기
  2. 고역 통과 여파기
  3. 저역 통과 여파기
  4. 대역 소거 여파기
(정답률: 65%)
  • 평활회로는 정류 후 발생하는 전압의 맥동(고주파 성분)을 제거하고 직류 성분(저주파 성분)만 통과시켜 전압을 일정하게 유지하므로 저역 통과 여파기를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 하나의 집적 회로(integrated circuits, IC) 속에 들어있는 집적 소자의 개수가 10개 이하 범위에 속하는 집적 회로는?

  1. VLSI
  2. SSI
  3. LSI
  4. MSI
(정답률: 72%)
  • 집적 소자의 개수에 따른 분류 중 SSI(Small Scale Integration)는 소자 수가 100개 이하인 소규모 집적 회로를 의미합니다.

    오답 노트
    MSI: 100 ~ 1,000개
    LSI: 1,000 ~ 10,000개
    VLSI: 10,000개 이상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 주파수 안정도가 가장 높은 발진 회로는?

  1. 수정 발진 회로
  2. 클랩 발진 회로
  3. 하틀리 발진 회로
  4. 콜피츠 발진 회로
(정답률: 70%)
  • 수정 발진 회로는 수정진동자의 $Q$ 값이 매우 높고 기계적, 물리적으로 안정하여 주파수 안정도가 가장 뛰어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 위상 천이(이상형) 발진 회로의 발진주파수는? (단, R1 = R2 = R3 = R 이고, C1 = C2 = C3 = C 이다.)

(정답률: 66%)
  • 위상 천이 발진 회로에서 $R_1=R_2=R_3=R$이고 $C_1=C_2=C_3=C$ 인 이상형일 때, 발진 주파수 $f_o$는 $\sqrt{6}RC$ 성분이 분모에 위치하는 공식을 가집니다. 따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

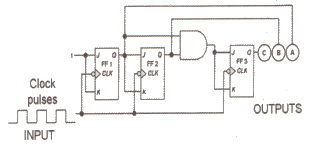

11. JK 플립플롭을 이용한 동기식 카운터 회로에서 어떻게 동작하는가?

  1. 10진 증가(down) 카운터
  2. 3비트 Mod-8 카운터
  3. 16진 감소(down) 카운터
  4. 10비트 Mod-8 카운터
(정답률: 63%)
  • 회로도에서 JK 플립플롭이 총 3개 사용된 것을 확인할 수 있습니다. 플립플롭의 개수가 3개이므로 3비트 카운터이며, $2^{3} = 8$이므로 Mod-8 카운터로 동작합니다. 따라서 이 회로는 3비트 Mod-8 카운터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 회로의 입력(Vi)에 구형파를 가하면 출력 파형(Ve)은?

  1. 정현파
  2. 구형파
  3. 삼각파
  4. 사다리꼴파
(정답률: 64%)
  • 연산 증폭기 회로에서 입력단에 저항($R$)이 있고 피드백 경로에 커패시터($C$)가 병렬로 연결된 구조는 적분기 회로입니다. 적분기는 입력 파형을 적분한 형태의 파형을 출력하므로, 구형파를 입력하면 그 적분 형태인 삼각파가 출력됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 연산 증폭기의 전압 증폭도 Av는?

(정답률: 52%)
  • 회로의 구성이 입력 신호가 비반전 단자(+)로 들어가는 비반전 증폭기 형태입니다. 비반전 증폭기의 전압 증폭도는 다음과 같이 계산합니다.
    ① [기본 공식] $A_{v} = 1 + \frac{R_{2}}{R_{1}} = \frac{R_{1} + R_{2}}{R_{1}}$
    ② [숫자 대입] $A_{v} = \frac{R_{1} + R_{2}}{R_{1}}$
    ③ [최종 결과] $A_{v} = \frac{R_{1} + R_{2}}{R_{1}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

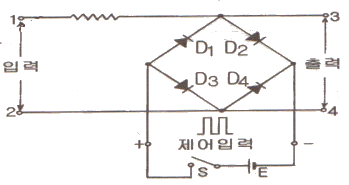

14. 다음 회로에 대한 설명으로 틀린 것은?

  1. 회로는 브리지형 게이트 회로이다.
  2. 스위치 S에 무관하게 입력한 전압이 그대로 출력 측의 전압으로 나타난다.
  3. 스위치 S를 닫으면 D1~D4가 도통되므로 단자 1~2에 가해지는 전압은 출력단자에 나타나지 않는다.
  4. 스위치 S가 개방되면 단자 3~4 사이의 다이오드 임피던스는 높으므로 입력 전압은 출력에 그대로 나타난다.
(정답률: 56%)
  • 제시된 회로는 브리지형 게이트 회로입니다.
    스위치 S가 개방되면 단자 3~4 사이의 다이오드 임피던스가 높아져 입력 전압이 출력에 그대로 나타나지만, 스위치 S를 닫으면 $D_{1} \sim D_{4}$가 모두 도통되어 단자 1~2에 가해지는 전압이 출력단자에 나타나지 않습니다. 따라서 스위치 S의 상태에 따라 출력 전압이 달라지므로, 스위치 S에 무관하게 입력 전압이 그대로 출력된다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 빛의 변화로 전류 또는 전압을 얻을 수 없는 것은?

  1. 광전 다이오드
  2. 광전 트랜지스터
  3. 황화카드뮴(CdS) 셀
  4. 태양전지
(정답률: 72%)
  • 황화카드뮴(CdS) 셀은 빛의 세기에 따라 저항값이 변하는 광도전 셀로, 전압이나 전류를 직접 생성하는 것이 아니라 저항이 변화하는 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

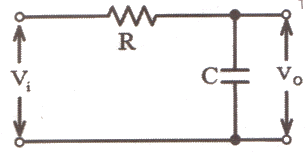

16. 다음 회로에 입력 Vi 파형으로 펄스폭이 △t[sec]인 구형파를 가할 때 출력 Vo 파형은? (단, 회로의 시정수 RC는 입력파형의 펄스폭보다 훨씬 크다고 가정한다.)

  1. 정현파
  2. 구형파
  3. 계단파
  4. 삼각파
(정답률: 55%)
  • 제시된 회로 는 입력 파형을 적분하는 적분 회로입니다. 구형파를 입력하면 그 적분 형태인 삼각파가 출력됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 중앙처리장치(CPU)의 구성 요소에 해당하지 않는 것은?

  1. 연산장치
  2. 입력장치
  3. 제어장치
  4. 레지스터
(정답률: 60%)
  • 중앙처리장치(CPU)는 제어장치, 연산장치, 레지스터의 세 가지 핵심 요소로 구성됩니다. 입력장치는 CPU 외부에서 데이터를 공급하는 별도의 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 고급언어로 작성된 프로그램을 한꺼번에 번역하여 목적프로그램을 생성하는 프로그램은?

  1. 어셈블리어
  2. 컴파일러
  3. 인터프리터
  4. 로더
(정답률: 68%)
  • 컴파일러는 고급언어로 작성된 원시 프로그램을 한꺼번에 번역하여 목적 프로그램으로 생성하는 프로그램입니다.

    오답 노트
    어셈블리어: 니모닉 기호를 사용하는 언어
    인터프리터: 한 줄씩 번역하여 실행 속도가 느림
    로더: 목적 프로그램을 주기억장치로 불러오는 역할
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 메모리로부터 읽어낸 데이터나 기억장치에 쓸 데이터를 임시 보관하는 레지스터는?

  1. 인덱스 레지스터
  2. 메모리 어드레스 레지스터
  3. 메모리 버퍼 레지스터
  4. 범용 레지스터
(정답률: 61%)
  • 메모리 버퍼 레지스터는 기억장치로부터 읽어온 데이터나 기억장치에 저장할 데이터를 임시로 보관하는 역할을 수행하는 레지스터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 2진수 (1010)2의 1의 보수는?

  1. 0101
  2. 1010
  3. 1011
  4. 1101
(정답률: 75%)
  • 1의 보수는 2진수의 각 비트에서 0은 1로, 1은 0으로 반전시키는 방식입니다.
    $$1010 \rightarrow 0101$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 아래 그림과 같이 두 개의 게이트를 상호 접속할 때 결과로 얻어지는 논리게이트는?

  1. OR
  2. NOT
  3. NAND
  4. NOR
(정답률: 75%)
  • 제시된 이미지 는 AND 게이트와 NOT 게이트가 직렬로 연결된 구조입니다. AND 연산 결과에 NOT(반전)을 취하면 NAND 게이트가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 주소 지정방식 중 명령어의 피연산자 부분에 데이터의 값을 저장하는 주소지정 방식은?

  1. 즉시 주소지정 방식
  2. 절대 주소지정 방식
  3. 상대 주소지정 방식
  4. 간접 주소지정 방식
(정답률: 51%)
  • 명령어의 오퍼랜드(피연산자) 필드에 실제 데이터 값을 직접 저장하여 사용하는 방식을 즉시 주소지정 방식이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 자료전송에 발생하는 에러(error) 검출을 위하여 추가된 bit는?

  1. 3-초과
  2. gray
  3. parity
  4. error
(정답률: 68%)
  • 데이터 전송 시 오류를 검출하기 위해 데이터 끝에 추가하는 비트를 패리티 비트라고 합니다.

    오답 노트
    3-초과: 2진수에 3을 더한 코드
    gray: A/D 변환에 사용되는 비가중치 코드
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 선입선출(FIFO) 동작을 하는 것은?

  1. RAM
  2. ROM
  3. STACK
  4. QUEUE
(정답률: 58%)
  • 큐(QUEUE)는 한쪽 끝에서는 삽입이, 반대쪽 끝에서는 삭제가 이루어지는 구조로, 가장 먼저 들어온 데이터가 가장 먼저 나가는 선입선출(FIFO) 방식입니다.

    오답 노트
    STACK: 후입선출(LIFO) 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 컴퓨터에서 2KB의 크기를 byte단위로 표현하면?

  1. 512 byte
  2. 1024 byte
  3. 2048 byte
  4. 4096 byte
(정답률: 78%)
  • 컴퓨터 메모리 단위에서 $1\text{KB}$는 $1024\text{byte}$를 의미합니다.
    ① [기본 공식] $\text{Total Byte} = \text{KB} \times 1024$
    ② [숫자 대입] $\text{Total Byte} = 2 \times 1024$
    ③ [최종 결과] $\text{Total Byte} = 2048$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 주기억장치(RAM)과 중앙처리장치(CPU)의 속도 차이를 해소하기 위한 기억장치의 명칭은?

  1. 가상 기억장치
  2. 캐시 기억장치
  3. 자기코어 기억장치
  4. 하드디스크 기억장치
(정답률: 74%)
  • 캐시 기억장치는 CPU와 주기억장치 사이의 속도 차이를 줄이기 위해 설치한 고속 버퍼 기억장치로, 자주 사용하는 데이터를 미리 저장하여 실행 속도를 높입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 산술 및 논리 연산의 결과를 일시적으로 기억하는 레지스터는?

  1. 기억 레지스터(storage register)
  2. 누산기(accumulator)
  3. 인덱스 레지스터(index register)
  4. 명령 레지스터(instruction register)
(정답률: 70%)
  • 누산기(accumulator)는 CPU 내에서 산술 및 논리 연산의 중간 결과나 최종 결과를 일시적으로 저장하는 핵심 레지스터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 순서도 사용에 대한 설명 중 틀린 것은?

  1. 프로그램 코딩의 직접적인 기초 자료가 된다.
  2. 오류 발생 시 그 원인을 찾아 수정하기 쉽다.
  3. 프로그램의 내용과 일 처리 순서를 파악하기 쉽다.
  4. 프로그램 언어마다 다르게 표현되므로 공통적으로 사용할 수 없다.
(정답률: 75%)
  • 순서도는 프로그램의 논리적 체계와 처리 내용을 시각적으로 표현한 것이므로, 특정 언어에 종속되지 않고 모든 프로그램 언어에서 공통적으로 사용할 수 있는 표준 도구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 표준 신호 발생기(SSG)가 갖추어야 할 조건 중 옳지 않은 것은?

  1. 불필요한 출력을 내지 않을 것
  2. 발진 주파수가 정확하고, 파형이 양호할 것
  3. 출력이 가변 될 수 있고, 정확한 값을 알 수 있을 것
  4. 출력 임피던스가 작고, 가변적일 것
(정답률: 62%)
  • 표준 신호 발생기(SSG)는 정밀한 신호를 공급해야 하므로 출력 임피던스가 일정하게 유지되어야 합니다.

    오답 노트
    출력 임피던스가 작고, 가변적일 것: 출력 임피던스는 가변적이지 않고 일정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 1㏁ 이상의 고저항 또는 절연 저항의 측정에서 사용되는 방법으로 틀린 것은?

  1. 직편법
  2. 전압계법
  3. 충격 검류계법
  4. 헤비사이드 브리지법
(정답률: 49%)
  • 고저항 또는 절연 저항 측정 시에는 고전압을 인가하여 측정하는 직편법, 전압계법, 충격 검류계법 등이 사용됩니다.

    오답 노트
    헤비사이드 브리지법: 고저항 측정이 아닌 인덕턴스 측정 등에 사용되는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

31. 오실로스코프에서 다음과 같은 파형을 얻었다. 이것은 무엇을 측정한 파형인가? (단, A = 3, B = 1 이다.)

  1. 100% AM 변조파
  2. 100% FM 변조파
  3. 50% AM 변조파
  4. 50% FM 변조파
(정답률: 62%)
  • 제시된 파형은 진폭이 변화하는 AM(진폭 변조) 파형이며, 최대 진폭 $A$와 최소 진폭 $B$를 이용하여 변조도를 계산합니다.
    ① [기본 공식] $M = \frac{A - B}{A + B} \times 100$
    ② [숫자 대입] $M = \frac{3 - 1}{3 + 1} \times 100$
    ③ [최종 결과] $M = 50\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 정재파에 의하여 마이크로파의 임피던스를 측정하고자 한다. 싱크로스코프에 의한 정재파형이 그림과 같을 때 전압정재파비는 얼마인가?

  1. 1.25
  2. 0.8
  3. 80
  4. 18
(정답률: 48%)
  • 전압정재파비(VSWR)는 정재파의 최대 전압과 최소 전압의 비율로 계산합니다.
    ① [기본 공식] $S = \frac{V_{max}}{V_{min}}$
    ② [숫자 대입] $S = \frac{10}{8}$
    ③ [최종 결과] $S = 1.25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 고주파 전류를 측정하는데 사용하는 계기는?

  1. 계기용 변류기
  2. 열전형 전류계
  3. 직류 변류기
  4. 후크 미터
(정답률: 52%)
  • 열전형 전류계는 주파수 특성이 우수하고 오차가 적어 고주파 전류를 측정하는 데 주로 사용되는 계기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 고주파 전류측정에 적합한 계기는?

  1. 열전형
  2. 가동 코일형
  3. 정류형
  4. 가동 철편형
(정답률: 51%)
  • 열전형 계기는 미소 전류로 동작하며 주파수 특성이 매우 우수하기 때문에 고주파 전류 측정에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 전류 측정 시 참값이 100mA이고, 측정값이 102mA일 때 오차율은 몇 % 인가?

  1. -2
  2. 2
  3. -1.96
  4. 1.96
(정답률: 68%)
  • 오차율은 참값에 대한 오차(측정값 - 참값)의 비율을 백분율로 나타낸 것입니다.
    ① [기본 공식] $\text{오차율} = \frac{\text{측정값} - \text{참값}}{\text{참값}} \times 100$
    ② [숫자 대입] $\text{오차율} = \frac{102 - 100}{100} \times 100$
    ③ [최종 결과] $\text{오차율} = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음은 검류계의 내부저항 측정 그림이다. 검류계의 내부 저항 Rg의 값을 구하는 계산식으로 옳은 것은?

(정답률: 59%)
  • 휘트스톤 브리지의 평형 조건을 이용하여 검류계의 내부 저항을 구할 수 있습니다. 평형 상태에서 대향 변의 저항의 곱은 서로 같다는 원리를 적용합니다.
    ① [기본 공식] $R_{g} \times Q = P \times R$
    ② [숫자 대입] $R_{g} = \frac{P \times R}{Q}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 아날로그 회로시험기와 비교한 디지털 멀티미터의 장점이 아닌 것은?

  1. 입력임피던스가 높아 피측정량이 미치는 영향이 적다.
  2. 측정결과를 읽을 때 개인오차가 없다.
  3. 대부분의 측정이 수동으로 수행된다.
  4. 측정 정밀도가 높다.
(정답률: 66%)
  • 디지털 멀티미터는 아날로그 방식과 달리 대부분의 측정이 자동으로 수행되어 편리하며, 입력 임피던스가 높아 피측정량에 미치는 영향이 적고, 수치로 표시되어 개인 오차가 없으며 정밀도가 높다는 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 기전력 100V, 내부저항 33Ω인 전지에 내부저항 300Ω인 전압계를 접속할 때, 전압계의 지시값은 약 몇 V 인가?

  1. 90
  2. 93
  3. 96
  4. 100
(정답률: 41%)
  • 전압계의 내부저항이 전지의 내부저항과 직렬로 연결된 회로에서 전압계에 걸리는 전압을 구하는 분배 법칙을 이용합니다.
    ① [기본 공식]
    $$V = E \times \frac{R}{R + r}$$
    ② [숫자 대입]
    $$V = 100 \times \frac{300}{300 + 33}$$
    ③ [최종 결과]
    $$V = 90.09$$
    따라서 지시값은 약 $90\text{V}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 테스트 패턴 발생기(test pattern generator)의 용도로 옳은 것은?

  1. 정현파 발생용
  2. 전자회로 도면 작성용
  3. 라디오의 주파수 복조용
  4. 텔레비전의 송수신의 조정용
(정답률: 50%)
  • 테스트 패턴 발생기는 텔레비전 송수신기의 성능을 점검하고 조정하기 위해 표준이 되는 시험 도형(패턴)을 생성하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 오실로스코프 측정 시 파형이 정지하지 않고 움직일 때 조정해야 하는 것은?

  1. 수평축 제어
  2. 포지션 제어
  3. 트리거 제어
  4. 수직축 제어
(정답률: 55%)
  • 오실로스코프에서 파형이 정지하지 않고 화면에서 계속 움직일 때, 특정 시점을 잡아 파형을 고정시켜 관찰할 수 있게 하는 기능이 트리거 제어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 녹음기 헤드 사용상의 주의사항으로서 틀린 것은?

  1. 헤드에 충격을 주지 말 것
  2. 헤드면을 때때로 알코올을 가제에 적셔 가볍게 닦는 것
  3. 자성체를 헤드에 접근시키지 말 것
  4. 헤드가 자화되면 강한 자석을 헤드에 접근시켜 소자(消磁)하는 것
(정답률: 68%)
  • 녹음 및 재생 헤드에 강한 자석을 접근시키면 헤드의 자화 상태가 불량해져 성능이 저하되므로, 소자를 위해 강한 자석을 접근시키는 행위는 절대 금물입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 반도체에 전기장을 가하면 생기는 현상은?

  1. 열전 효과
  2. 전기 발광
  3. 광전 효과
  4. 홀 효과
(정답률: 46%)
  • 전기 발광은 반도체와 같은 물질에 강한 전기장을 가했을 때 에너지가 빛으로 방출되는 광학적 현상입니다.

    오답 노트
    열전 효과: 온도 차이에 의해 전압이 발생하는 현상
    광전 효과: 빛을 비추었을 때 전자가 방출되는 현상
    홀 효과: 자기장 내 전류 흐름 시 전위차가 발생하는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 안테나 전력이 100W에서 400W로 증가하면 동일 지점의 전계 강도는 몇 배로 변하는가?

  1. 0.5
  2. 0.25
  3. 2
  4. 4
(정답률: 44%)
  • 전계 강도는 안테나 송신 전력의 제곱근에 비례합니다.
    ① [기본 공식] $E \propto \sqrt{P}$
    ② [숫자 대입] $E = \sqrt{\frac{400}{100}}$
    ③ [최종 결과] $E = 2$
    따라서 전계 강도는 2배로 변합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. VTR의 재생 화면에 하나 또는 다수의 흰 수평선이 나타나는 드롭 아웃(Drop Out) 현상의 원인은?

  1. 수평 동기가 정확히 잡히지 않기 때문에
  2. 영상 신호에 강한 잡음 신호가 혼입되기 때문에
  3. 전원전압이 순간적으로 불안정하기 때문에
  4. 테이프와 헤드 사이에 먼지 등이 끼기 때문에
(정답률: 58%)
  • 드롭 아웃 현상은 재생 헤드의 갭이 매우 미세하기 때문에, 테이프와 헤드 사이에 아주 작은 먼지만 끼어도 신호 출력이 저하되거나 사라져 화면에 흰 수평선 형태의 잡음이 나타나는 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 태양 전지에 축전 장치가 필요한 이유는?

  1. 연속적인 사용을 위해서
  2. 빛의 반사를 위해서
  3. 빛의 굴절을 위해서
  4. 위의 3가지 모두를 위해서
(정답률: 69%)
  • 태양광은 밤이나 흐린 날처럼 빛을 얻을 수 없는 시간이 존재하므로, 에너지를 저장해두었다가 필요할 때 사용하여 연속적인 사용을 가능하게 하는 축전 장치가 필수적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

46. 음압의 단위를 올바르게 표현한 것은?

  1. N/C
  2. µbar
  3. Hz
  4. Neper
(정답률: 67%)
  • 음압은 소리에 의한 압력 변화를 의미하며, 기본적으로 기압 단위인 bar를 사용합니다. 다만, 실제 음향의 압력 변화는 매우 작기 때문에 마이크로바($\mu\text{bar}$) 단위를 주로 사용합니다.

    오답 노트
    N/C: 전계의 단위
    Hz: 주파수의 단위
    Neper: 전송 손실의 단위
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. AN(Arriaval Notice) 레인지 비컨(range beacon)에서 등신호 방향과 관계가 없는 것은?

  1. 45°
  2. 135°
  3. 190°
  4. 315°
(정답률: 63%)
  • AN 레인지 비컨의 등신호 방향은 $45^{\circ}$를 기준으로 $90^{\circ}$씩 더해지는 $45^{\circ}$, $135^{\circ}$, $225^{\circ}$, $315^{\circ}$ 방향으로 설정됩니다. 따라서 $190^{\circ}$는 이 규칙에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 전자현미경에 초점은 무엇으로 조정하는가?

  1. 투사렌즈의 여자전류
  2. 대물렌즈의 여자전류
  3. 집광렌즈의 여자전류
  4. 드림렌즈의 여자전류
(정답률: 64%)
  • 전자현미경에서는 자기 렌즈를 사용하며, 대물렌즈에 흐르는 여자전류의 세기를 조절하여 전자빔의 굴절률을 변화시킴으로써 초점을 조정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 오디오 시스템(Audio System)에서 잡음에 대하여 가장 영향을 많이 받은 부분은?

  1. 등화 증폭기
  2. 저주파 증폭기
  3. 전력 증폭기
  4. 주출력 증폭기
(정답률: 45%)
  • 등화 증폭기는 전송 선로나 증폭기 등 전송계의 주파수 특성을 보정하여 잡음의 영향을 최소화하고 원래의 신호를 복원하는 역할을 수행하므로 잡음에 가장 민감하게 대응하는 부분입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 라디오 수신기의 중간 주파수가 455kHz 이고, 상측 헤테로다인 방식이라면 700kHz 방송을 수신할 때 국부발진 주파수는 몇 kHz 인가?

  1. 455
  2. 700
  3. 1155
  4. 1600
(정답률: 70%)
  • 상측 헤테로다인 방식에서는 국부발진주파수가 수신주파수보다 높게 설정되어, 수신주파수에 중간주파수를 더해 계산합니다.
    ① [기본 공식] $f_{LO} = f_{RF} + f_{IF}$
    ② [숫자 대입] $f_{LO} = 700 + 455$
    ③ [최종 결과] $f_{LO} = 1155$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. TV수상기 고스트(ghost)의 경감 대책에 관계가 없는 것은?

  1. 안테나 높이를 바꾼다.
  2. 지향성이 예민한 안테나를 사용한다.
  3. 안테나와 급전선 거리를 멀리 떼어야 한다.
  4. 동축케이블을 사용한다.
(정답률: 50%)
  • 고스트 현상을 줄이기 위해서는 안테나와 급전선 사이의 거리를 최대한 짧게 하여 신호 손실과 간섭을 최소화해야 합니다.

    오답 노트
    안테나 높이 변경, 지향성 안테나 사용, 동축케이블 사용: 모두 고스트 경감을 위한 올바른 대책임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. CD 플레이어의 구조에서 광학부의 역할은?

  1. 모터를 구동하는 부분
  2. 디스크의 정해진 위치에 레이저를 비추어 그 반사광을 픽업하는 부분
  3. 수록된 음악 소스의 연주 시간과 재생되는 부분을 나타내는 표시하는 부분
  4. D/A 컨버터 및 리샘플링 회로에 의해 좌우로 분리된 아날로그 신호를 LPF를 통해서 증폭되어 아날로그 스테이지를 거쳐 프리앰프로 출력하는 부분
(정답률: 56%)
  • CD 플레이어의 광학부는 레이저 빔을 디스크의 정해진 위치에 조사하고, 거기서 반사되어 돌아오는 광신호를 검출(픽업)하여 전기적 신호로 바꾸는 핵심 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 2헤드 방식의 VTR에서 한 장의 재생화면(1 frame)을 완성하려면 헤드 드림은 몇 회전을 하여야 하는가?

  1. 0.5
  2. 1
  3. 30
  4. 60
(정답률: 48%)
  • 2헤드 방식의 VTR에서는 헤드 드럼이 $1$회전 하는 동안 한 장의 재생화면(1 frame)을 완성하도록 설계되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 스트레이트 수신기가 슈퍼헤테로다인 수신기에 비해 다른 특징이 아닌 것은?

  1. 조정이 복잡하다.
  2. 감도가 나쁘다.
  3. 인접 주파수 선택도가 나쁘다.
  4. 구성이 간단하다.
(정답률: 38%)
  • 스트레이트 수신기는 회로 구성이 매우 단순하여 조정이 쉽고 간편한 것이 특징입니다. 반면 슈퍼헤테로다인 수신기는 회로가 복잡하여 조정이 어렵습니다.

    오답 노트
    감도, 인접 주파수 선택도: 스트레이트 수신기가 슈퍼헤테로다인보다 성능이 떨어짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 압력을 변위로 변환할 수 있는 것은?

  1. 스프링
  2. 전자석
  3. 전자코일
  4. 유도형 변환기
(정답률: 62%)
  • 압력을 가했을 때 탄성체인 스프링이 수축하거나 팽창하며 물리적인 거리 변화를 만들어내므로 압력을 변위로 변환할 수 있습니다.

    오답 노트
    전자코일, 전자석: 전압을 변위로 변환
    유도형 변환기: 변위를 임피던스로 변환
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 주파수가 1 MHz 인 전자기파의 파장은 몇 m 인가? (단, v=3×108 이다.)

  1. 30
  2. 100
  3. 300
  4. 450
(정답률: 63%)
  • 전자기파의 속도는 주파수와 파장의 곱으로 나타내며, 이를 통해 파장을 구할 수 있습니다.
    ① [기본 공식] $\lambda = \frac{v}{f}$
    ② [숫자 대입] $\lambda = \frac{3 \times 10^{8}}{1 \times 10^{6}}$
    ③ [최종 결과] $\lambda = 300$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 초음파의 감쇠율에 관한 설명으로 틀린 것은?

  1. 감쇠율은 물질에 따라 다르다.
  2. 초음파의 진동수가 클수록 감쇠율이 크다.
  3. 초음파의 세기는 진폭의 제곱에 비례한다.
  4. 고체가 가장 크고, 액체 , 기체의 순서로 작아진다.
(정답률: 54%)
  • 초음파의 감쇠율은 일반적으로 고체 $\lt$ 액체 $\lt$ 기체 순으로 커집니다. 즉, 기체에서 감쇠가 가장 심하고 고체에서 가장 작으므로 고체가 가장 크다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 셀렌에 빛을 쬐면 기전력이 발생하는 원리를 이용하여 만든 계기는?

  1. 조도계
  2. 체온계
  3. 압축계
  4. 풍속계
(정답률: 71%)
  • 셀렌의 수광기에 빛이 닿으면 빛의 양에 비례하여 기전력이 발생하는 원리를 이용하여 빛의 밝기 정도를 측정하는 조도계를 만듭니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 프로세스 제어(process control)는 어느 제어에 속하는가?

  1. 추치 제어
  2. 속도 제어
  3. 정치 제어
  4. 프로그램 제어
(정답률: 49%)
  • 프로세스 제어는 대상의 상태를 일정하게 유지시키는 제어 방식이므로, 정해진 위치나 값을 유지하는 정치 제어에 속합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. FM 검파 회로에서 비검파(ratio) 회로가 사용되는 주된 이유는?

  1. 동조가 간단하므로
  2. 검파 출력 전압이 크므로
  3. 출력 임피던스가 낮으므로
  4. 진폭제한 작용을 하므로
(정답률: 36%)
  • 비검파(ratio) 회로는 검파 감도는 다소 낮지만, 회로 자체가 진폭제한기(리미터) 역할을 수행하여 진폭 변동을 억제할 수 있다는 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

목록 다음회차 >
