전자캐드기능사 필기 기출문제복원 (2006-10-01)

전자캐드기능사
(2006-10-01 기출문제)

목록

1과목: 전기전자공학(대략구분)

1. 발진회로에서 주파수 체배기의 역할은?

  1. 주파수를 정수배로 낮춤
  2. 주파수를 정수배로 높임
  3. 신호의 왜곡을 제거
  4. 신호의 잡음을 제거
(정답률: 42%)
  • 주파수 체배기는 입력 신호의 주파수를 정수배로 높여주는 역할을 합니다. 이는 주파수를 높이면서도 신호의 형태를 유지할 수 있기 때문에, 다양한 응용 분야에서 사용됩니다. 예를 들어, 라디오 송신기에서는 주파수 체배기를 사용하여 송신 주파수를 높여서 더 멀리까지 신호를 전달할 수 있습니다. 또한, 디지털 신호 처리에서도 주파수 체배기를 사용하여 신호를 처리하고, 다양한 응용 분야에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 트랜지스터의 바이어스 안정도 S가 어떤 값일 때 가장 좋은가?

  1. 10.3
  2. 8.35
  3. 13
  4. 3.1
(정답률: 33%)
  • 트랜지스터의 바이어스 안정도 S는 증폭기의 안정성과 성능에 큰 영향을 미치는 중요한 요소 중 하나입니다. S 값이 클수록 안정성이 높아지지만, 동시에 증폭기의 성능이 떨어지는 경향이 있습니다. 따라서 S 값이 적당한 범위 내에 있어야 합니다.

    정답인 "3.1"은 적당한 S 값의 범위 내에 속하는 값입니다. 이 값은 안정성과 성능을 균형있게 유지할 수 있는 값으로, 대부분의 증폭기에서 사용됩니다. 다른 보기들은 S 값이 너무 높거나 낮아서 안정성이나 성능 중 하나가 희생되는 경우가 많습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. e=100 sin ω t [V]로 표시되는 전압의 실효값[V]은?

  1. 100
  2. 50√2
  3. 50
  4. 60
(정답률: 62%)
  • 전압의 실효값은 주기억에 대한 평균값의 제곱근으로 계산됩니다. 주기억에 대한 평균값은 0이므로, 실효값은 전압의 피크값의 제곱근의 1/2배가 됩니다. 따라서, 전압의 피크값은 100V이므로 실효값은 100/√2 = 50√2V가 됩니다. 따라서, 정답은 "50√2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 이미터 접지 증폭기 회로에서 출력 컨덕턴스를 나타내는 기호는?

  1. hoe
  2. hie
  3. hre
  4. hfe
(정답률: 38%)
  • 정답은 "hoe"입니다.

    이유는 출력 컨덕턴스는 출력 전압 변화에 대한 출력 전류의 변화율을 의미하며, 이는 전류 증폭기의 출력 저항을 나타냅니다. 따라서 "hfe"는 전류 증폭도를 나타내는 것이고, "hie"와 "hre"는 입력 임피던스와 출력 임피던스를 나타내는 것입니다. 따라서 출력 컨덕턴스를 나타내는 기호는 "hoe"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 아래 그림과 같은 V-I 특성을 나타내는 스위칭 소자는?

  1. SCR
  2. DIAC
  3. 터널 Diode
  4. UJT
(정답률: 44%)
  • DIAC는 양방향 전류를 허용하는 이중 다이오드로, 양방향으로 전류가 흐를 때 전압이 일정하게 유지되는 특성을 가지고 있습니다. 이러한 특성으로 인해 V-I 특성이 S자 모양으로 나타나며, 스위칭 소자로 사용될 수 있습니다. 따라서, 위 그림과 같은 V-I 특성을 가지는 스위칭 소자는 DIAC입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 도체에 전류 i가 흐를 때 도체 주위의 한점 P에 생기는 자장의 세기는 도전 전류의 각 미소 부분에 생기는 자장의 세기의 합이라는 법칙은?

  1. 시타인 메쯔의 법칙
  2. 렌츠의 법칙
  3. 비오-사바르의 법칙
  4. 주회 적분의 법칙
(정답률: 65%)
  • 비오-사바르의 법칙은 전류가 흐르는 도체 주위의 한점에서 생기는 자기장의 세기는 해당 점에서 도전 전류의 미소 부분에서 생기는 자기장의 세기의 합과 같다는 법칙입니다. 이는 전류가 흐르는 도체 주위에서 자기장이 생기는 원리를 설명하며, 전류가 흐르는 도체의 자기장을 계산하는 데에 유용하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 최대주파수 편이 △fc가 65[㎑], 변조 신호주파수 fs가 6.5[㎑]이면 변조지수 mf는 얼마인가?

  1. 0.1
  2. 10
  3. 65
  4. 100
(정답률: 58%)
  • 변조지수 mf는 다음과 같이 계산됩니다.

    mf = △fc / fs

    여기서 △fc는 최대주파수 편이이므로 65[㎑]이고, fs는 변조 신호주파수이므로 6.5[㎑]입니다.

    따라서,

    mf = 65 / 6.5 = 10

    즉, 정답은 "10"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림과 같은 회로에 100[V] 전압을 가하면 축적되는 전하가 250[μC]였다. C의 정전용량은 몇 [㎌]인가?

  1. 1[μF]
  2. 2[μF]
  3. 3[μF]
  4. 4[μF]
(정답률: 56%)
  • 정전용량 C는 전하 Q와 전압 V의 비례식인 Q=CV에서 구할 수 있다. 따라서 C=Q/V로 계산할 수 있다. 주어진 문제에서 전압 V는 100[V], 축적된 전하 Q는 250[μC]이므로 C=250[μC]/100[V]=2.5[μF]이다. 따라서 보기에서 정답은 "3[μF]"가 아니라고 할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 회로에서 합성 인덕턴스는?

  1. L1+L2+2M
  2. L1+L2-2M
  3. L1÷L2÷2M
  4. L1×L2×2M
(정답률: 54%)
  • 두 인덕턴스 L1과 L2가 서로 결합되어 있을 때, 서로 영향을 미치게 되어 상호 인덕턴스 M이 발생합니다. 이 때, 합성 인덕턴스는 L1과 L2의 자기 인덕턴스에 상호 인덕턴스 M을 더하거나 빼서 구할 수 있습니다.

    이 회로에서는 L1과 L2가 직렬로 연결되어 있으므로, 합성 인덕턴스는 L1과 L2의 자기 인덕턴스를 더한 값에서 상호 인덕턴스 M을 빼면 됩니다. 따라서 정답은 "L1+L2-2M"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 같은 전지 n개를 병렬로 연결할 시 사용할 수 있는 전력이 최대일 때, 부하저항은 전지 1개 내부저항의 몇 배인가?

  1. 1
  2. 1/n
  3. n
  4. n2
(정답률: 64%)
  • 전지 n개를 병렬로 연결하면 전압은 그대로 유지되고 전류만 n배가 되므로, 전력은 n배가 된다. 따라서 최대 전력을 사용하기 위해서는 부하저항이 가장 작아야 한다. 부하저항이 가장 작을 때 전류는 가장 커지므로, 내부저항도 가장 작아야 한다. 따라서 부하저항은 전지 1개 내부저항의 1/n 배가 되어야 한다. 따라서 정답은 "1/n"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. T 플립플롭의 설명으로 틀린 것은?

  1. 클럭 펄스가 가해질 때마다 출력상태가 반전한다.
  2. 출력파형의 주파수는 입력주파수의 1/2이 되기 때문에 1/2 분주회로 및 계수회로에 사용된다.
  3. JK플립플롭의 두 입력을 묶어서 하나의 입력으로 만든 것이다.
  4. 어떤 데이터의 일시적인 보존이나 디지털신호의 지연작용 등의 목적으로 사용되는 회로이다.
(정답률: 54%)
  • 정답은 "JK플립플롭의 두 입력을 묶어서 하나의 입력으로 만든 것이다."이다. T 플립플롭은 입력이 T이고 클럭 펄스가 가해질 때마다 출력상태가 반전하는 회로이며, 출력파형의 주파수는 입력주파수의 1/2이 되기 때문에 1/2 분주회로 및 계수회로에 사용된다. T 플립플롭은 어떤 데이터의 일시적인 보존이나 디지털신호의 지연작용 등의 목적으로 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 회로가 콜피츠 발진회로인 경우 각 임피던스의 소자를 알맞게 선택한 것은?

  1. Z1 : C1, Z2 : C2, Z3 : C3
  2. Z1 : C1, Z2 : C2, Z3 : L
  3. Z1 : L1, Z2 : L2, Z3 : C
  4. Z1 : L1, Z2 : L2, Z3 : L3
(정답률: 49%)
  • 콜피츠 발진회로는 고주파 발진회로로서, 적절한 임피던스를 선택하여 고주파 신호를 발생시키는 회로입니다. 이 회로에서는 Z1과 Z2가 콘덴서(C)로, Z3이 인덕터(L)로 선택되어야 합니다. 이유는 콘덴서는 고주파 신호를 통과시키는 특성이 뛰어나고, 인덕터는 고주파 신호를 차단하는 특성이 뛰어나기 때문입니다. 따라서, "Z1 : C1, Z2 : C2, Z3 : L"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. Vc=30cos ω˛t[V]의 반송파를 Vs=10cospt[V]의 신호파로 진폭변조했을 때, 변조도는 약 몇 [%]인가?

  1. 25
  2. 33.3
  3. 50
  4. 300
(정답률: 57%)
  • 변조된 신호의 수식은 다음과 같습니다.

    Vm(1+mcosωmt)cosωct

    여기서 Vm은 진폭, m은 변조도, ωm은 변조파의 각주파수, ωc는 캐리어파의 각주파수입니다.

    주어진 문제에서 변조된 신호의 수식은 다음과 같습니다.

    10(1+mcospt)cosωct

    반송파의 주파수는 원래 신호의 주파수의 2배이므로, 변조파의 주파수는 2π/5입니다. 따라서, 변조파의 주기는 5/2초입니다.

    반송파의 주기는 1/60초이므로, 변조파의 주기는 5/2÷1/60=75초입니다.

    변조도 m은 다음과 같이 구할 수 있습니다.

    m=(Vm-Vc)/Vm

    여기서 Vc는 원래 신호의 진폭, Vm은 변조된 신호의 진폭입니다.

    주어진 문제에서 Vc=30V, Vm=10V이므로,

    m=(10-30)/10=-2

    따라서, 변조도는 200%입니다.

    하지만, 변조도는 항상 0%에서 100% 사이의 값이어야 합니다. 따라서, 변조도를 다음과 같이 계산합니다.

    m=(Vm-Vc)/(Vm+Vc)

    주어진 문제에서 Vc=30V, Vm=10V이므로,

    m=(10-30)/(10+30)=-0.5

    따라서, 변조도는 50%입니다.

    따라서, 정답은 "50"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 자속 밀도의 단위는?

  1. [㏝]
  2. [㏝/m]
  3. [㏝/m2]
  4. [㏝/m3]
(정답률: 57%)
  • 자속 밀도는 단위 면적당 자기장의 세기를 나타내는 값이므로, 단위는 [㏝/m2]이다. 여기서 [㏝]은 자기장의 세기를 나타내는 단위이고, [㏝/m]은 단위 길이당 자기장의 세기를 나타내는 단위이다. [㏝/m3]는 단위 체적당 자기장의 세기를 나타내는 단위이므로, 자속 밀도와는 다른 단위이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 5[Wh]는 몇 [J]인가?

  1. 3600
  2. 7200
  3. 18000
  4. 41860
(정답률: 53%)
  • 1 [Wh] = 3600 [J] 이므로, 5 [Wh]는 5 x 3600 = 18000 [J] 입니다. 따라서 정답은 18000입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반(대략구분)

16. 마이크로프로세서의 발달로 중앙처리장치와 주기억장치의 속도 차이가 커지고 있다. 이를 해소하기 위해 사용하며, 특히 그래픽 처리시 속도를 높이는 결정적인 역할을 하기도 하는 메모리이다. 주기억장치보다 속도가 5~10배 빠르며, 소용량인 메모리를 무엇이라 하는가?

  1. 주기억장치
  2. 보조기억장치
  3. 롬
  4. 캐시기억장치
(정답률: 75%)
  • 캐시기억장치는 중앙처리장치와 주기억장치 사이에 위치하여 중앙처리장치가 필요로 하는 데이터를 빠르게 제공함으로써 속도 차이를 해소하는 역할을 합니다. 따라서 주기억장치보다 속도가 5~10배 빠르며, 소용량인 메모리를 캐시기억장치라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 입력되는 자료를 일정기간, 일정량을 저장한 다음 한꺼번에 처리하는 방식은?

  1. 온라인 방식
  2. 오프라인 방식
  3. 배치 처리 방식
  4. 실시간 처리 방식
(정답률: 63%)
  • 입력되는 자료를 일정기간, 일정량을 저장한 다음 한꺼번에 처리하는 방식은 "배치 처리 방식"입니다. 이는 입력되는 자료를 실시간으로 처리하지 않고, 일정 기간 동안 모아놓은 후에 한꺼번에 처리하기 때문입니다. 이 방식은 대량의 자료를 처리할 때 유용하며, 처리 시간이 오래 걸리더라도 일괄적으로 처리할 수 있어 효율적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 마이크로프로세서의 구성 요소가 아닌 것은?

  1. 누산기
  2. 연산장치
  3. 입력장치
  4. 레지스터
(정답률: 50%)
  • 입력장치는 마이크로프로세서의 구성 요소가 아닙니다. 입력장치는 외부에서 데이터를 입력받아 마이크로프로세서로 전달하는 역할을 하지만, 마이크로프로세서의 내부적인 처리를 담당하는 누산기, 연산장치, 레지스터 등과는 구성과 역할이 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 컴퓨터에서 2kbyte의 크기를 정확히 나타낸 것으로 옳은 것은?

  1. 512byte
  2. 1024byte
  3. 2048byte
  4. 4096byte
(정답률: 82%)
  • 2kbyte는 2 x 1024byte로 계산되며, 1024byte는 1kbyte를 의미합니다. 따라서 2kbyte는 2 x 1024byte = 2048byte가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 그림의 연산 결과를 올바르게 나타낸 것은?

  1. 11000001
  2. 00111110
  3. 00111111
  4. 10000011
(정답률: 72%)
  • 위 그림은 XOR 연산을 나타내고 있습니다. XOR 연산은 두 비트가 다를 때 1을 반환하고 같을 때 0을 반환합니다.

    따라서, 첫 번째 비트는 1과 0이 다르므로 1이 되고, 두 번째 비트는 0과 0이 같으므로 0이 되고, 세 번째 비트는 1과 1이 같으므로 0이 되고, 네 번째 비트는 0과 1이 다르므로 1이 됩니다. 이와 같은 방식으로 모든 비트를 계산하면 "00111110"이 됩니다.

    따라서, 정답은 "00111110"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 잘못된 정보를 패리티체크에 의해 착오를 검출하고, 이를 교정할 수 있는 코드는?

  1. 아스키 코드
  2. 해밍 코드
  3. 그레이 코드
  4. EBCDIC
(정답률: 61%)
  • 해밍 코드는 데이터 전송 중에 발생할 수 있는 오류를 검출하고, 교정할 수 있는 코드입니다. 이를 위해 데이터에 추가적인 비트를 부여하여 오류 검출 및 교정을 수행합니다. 따라서 잘못된 정보를 패리티체크에 의해 착오를 검출하고, 이를 교정할 수 있는 코드는 해밍 코드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 중앙처리장치를 크게 두 부분으로 분류하면?

  1. 연산장치와 기억장치
  2. 제어장치와 기억장치
  3. 연산장치와 논리장치
  4. 연산장치와 제어장치
(정답률: 68%)
  • 중앙처리장치는 연산과 제어를 담당하는 두 가지 주요 기능을 수행합니다. 연산장치는 데이터를 처리하고 계산하는 역할을 하며, 제어장치는 명령어를 해석하고 실행하는 역할을 합니다. 따라서 중앙처리장치를 크게 두 부분으로 분류하면 "연산장치와 제어장치"가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 전자계산기에서의 알고리즘(algorithm)의 설명으로 가장 올바른 것은?

  1. 순서도의 작성 과정
  2. 문제 원인을 파악하는 일
  3. 프로그램의 작성과 오류 수정
  4. 문제를 해결하기 위해 차례로 나열한 풀이 과정
(정답률: 49%)
  • 알고리즘은 문제를 해결하기 위해 차례로 나열한 풀이 과정을 의미합니다. 이 과정은 순서도를 작성하고, 프로그램을 작성하며 오류를 수정하는 등의 작업을 통해 구체화됩니다. 따라서 "문제를 해결하기 위해 차례로 나열한 풀이 과정"이 가장 올바른 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 주기억장치의 일부분으로서 서브루틴을 호출할 경우 복귀할 주소를 기억하는 것으로, 후입선출(LIFO)의 형식을 사용하는 것은?

  1. SKIP
  2. STACK
  3. BRANCH
  4. PROTOCOL
(정답률: 83%)
  • 서브루틴을 호출할 때 현재 실행 위치를 저장하고, 서브루틴이 끝나면 저장된 위치로 돌아가야 합니다. 이때 후입선출(LIFO) 구조를 사용하여 저장된 위치를 스택(stack)이라는 메모리 영역에 저장합니다. 따라서 정답은 "STACK"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 마이크로프로세서의 CPU 모듈 동작 순서를 바르게 나열한 것은?

  1. 명령어 인출→데이터 인출→명령어 해석→데이터처리
  2. 데이터 인출→명령어 인출→명령어 해석→데이터처리
  3. 명령어 인출→명령어 해석→데이터 인출→데이터처리
  4. 데이터처리→데이터 인출→명령어 해석→명령어 인출
(정답률: 66%)
  • 마이크로프로세서의 CPU 모듈 동작 순서는 "명령어 인출→명령어 해석→데이터 인출→데이터처리" 입니다. 이는 CPU가 명령어를 먼저 메모리에서 인출하고, 그 다음에 해당 명령어를 해석하여 실행할 동작을 결정합니다. 그리고 데이터를 인출하여 해당 명령어에 필요한 데이터를 가져온 후, 데이터 처리를 수행합니다. 이렇게 순서대로 동작하면 CPU가 명령어를 올바르게 실행할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 문자를 삽입할 때 필요한 연산은?

  1. OR 연산
  2. ROTATE 연산
  3. AND 연산
  4. MOVE 연산
(정답률: 49%)
  • 문자를 삽입할 때는 기존의 비트열과 새로운 문자의 비트열을 합쳐야 합니다. 이때 OR 연산은 두 비트열 중 하나라도 1이면 결과 비트열의 해당 위치를 1로 만들어주므로, 새로운 문자의 비트열을 기존의 비트열과 OR 연산하면 새로운 문자를 기존의 비트열에 삽입할 수 있습니다. 따라서 OR 연산은 문자를 삽입할 때 필요한 연산 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 순서도를 작성하는 방법으로 옳지 않은 것은?

  1. 처리순서의 방향은 위에서 아래로, 오른쪽에서 왼쪽 화살표로 표시한다.
  2. 국제 표준화 기구에서 정한 표준 규격을 사용한다.
  3. 처리과정을 간단 명료하게 표시한다.
  4. 순서도가 길거나 복잡할 경우 기능별로 분할한 후 연결 기호를 사용하여 연결한다.
(정답률: 75%)
  • "국제 표준화 기구에서 정한 표준 규격을 사용한다."는 옳은 방법입니다. 순서도를 작성하는 방법은 처리순서의 방향을 위에서 아래로, 오른쪽에서 왼쪽 화살표로 표시하며, 처리과정을 간단 명료하게 표시하고, 순서도가 길거나 복잡할 경우 기능별로 분할한 후 연결 기호를 사용하여 연결하는 것입니다. 이는 국제 표준화 기구에서 정한 표준 규격 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 특수 반도체 소자의 기호 명칭은?

  1. 다이액(DIAC)
  2. 트랜지스터(TR)
  3. 트라이액(TRIAC)
  4. 단일 접합 트랜지스터(UJT)
(정답률: 66%)
  • 이 기호는 "단일 접합 트랜지스터(UJT)"를 나타냅니다. 이는 일종의 반도체 소자로, 일반적으로 발진기로 사용됩니다. UJT는 일종의 다이오드로, 양쪽에 P형 반도체가 있고 중앙에 N형 반도체가 있습니다. 이 구조로 인해 UJT는 일종의 저항을 형성하며, 발진기 회로에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음의 도면 종류 중에서 분류 방법이 다른 것은?

  1. 회로도
  2. 승인도
  3. 부품도
  4. 조립도
(정답률: 64%)
  • 승인도는 제품 또는 시스템의 승인 절차를 나타내는 도면으로, 다른 도면들은 제품 또는 시스템의 구성 요소를 나타내는 도면이다. 따라서 승인도는 다른 도면들과 분류 방법이 다르다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 전자제도에서 장치와 장치 사이의 접속 상태나 기능을 알아보기 쉽게 하기 위해 도면에 기호나 실제의 모양을 배치하고, 이들 사이를 연결한 도면을 무엇이라고 하는가?

  1. 접속도
  2. 부품 배치도
  3. 패턴도
  4. 블록 다이어그램
(정답률: 48%)
  • 접속도는 장치와 장치 사이의 접속 상태나 기능을 나타내기 위해 도면에 기호나 실제 모양을 배치하고, 이들 사이를 연결한 도면입니다. 따라서 이 문제에서는 접속 상태나 기능을 나타내기 위한 도면이 필요하다는 맥락에서 접속도가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자제도(CAD) 이론(대략구분)

31. 인쇄회로기관(PCB) 설계용 CAD에서 일반적인 배선 알고리즘이 아닌 것은?

  1. 스트립 접속법
  2. 고속 라인법
  3. 기하학적 탐사법
  4. 인공지능 탐사법
(정답률: 72%)
  • 인공지능 탐사법은 일반적인 PCB 설계용 CAD에서 사용되지 않는 알고리즘이다. 이는 인공지능 기술을 활용하여 최적의 배선 경로를 자동으로 탐색하는 방법으로, 일반적인 배선 알고리즘과는 다른 접근 방식을 취하기 때문이다. 따라서 인공지능 탐사법이 일반적인 PCB 설계용 CAD에서 사용되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 한쪽 방향으로만 전류를 통과시켜 교류를 직류로 바꾸는 소자는?

  1. 다이오드
  2. 트랜지스터
  3. 전해 콘덴서
  4. 전기장 효과 트랜지스터
(정답률: 68%)
  • 다이오드는 반도체 소자 중 하나로, 전류가 한쪽 방향으로만 흐를 수 있도록 만들어져 있습니다. 이러한 특성을 이용하여 교류를 직류로 바꿀 수 있습니다. 교류가 다이오드를 통과할 때, 전류가 흐를 수 있는 방향과 그렇지 않은 방향이 있습니다. 따라서, 다이오드를 이용하여 교류를 통과시키면, 전류가 한쪽 방향으로만 흐르게 되어 교류를 직류로 바꿀 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 전자부품 기호 중 실리콘 제어 정류소자(SCR)의 기호는?

(정답률: 72%)
  • 실리콘 제어 정류소자(SCR)는 양방향 전류를 제어하는 반도체 소자입니다. 이를 나타내는 기호는 ""입니다. 이 기호는 세 개의 층으로 이루어져 있으며, 중앙에는 제어용 게이트가 있습니다. 이 게이트를 통해 전류를 제어할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 노이즈 대책용으로 사용될 콘덴서의 구비 조건과 거리가 먼 것은?

  1. 내압이 낮을 것
  2. 절연 저항이 클 것
  3. 주파수 특성이 양호할 것
  4. 자기공진 주파수가 높은 주파수 대역일 것
(정답률: 52%)
  • 노이즈 대책용으로 사용될 콘덴서는 외부의 노이즈를 차단하고 안정적인 전기 신호를 전달하기 위해 내부에 있는 전기적인 구성 요소들을 보호해야 합니다. 따라서 내부 압력이 높아지면 콘덴서의 내부 구성 요소들이 손상될 수 있으므로 내압이 낮을 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. PCB 제조 공정에서 소정의 배선 패턴만 남기고 다른 부분의 패턴을 제거하는 공정은?

  1. 천공
  2. 패턴형성
  3. 에칭
  4. 도금
(정답률: 72%)
  • 에칭은 PCB 제조 공정에서 소정의 배선 패턴만 남기고 다른 부분의 패턴을 제거하는 공정입니다. 이는 패턴형성 과정에서 만들어진 불필요한 부분을 제거하여 필요한 부분만 남기기 위해 사용됩니다. 천공은 PCB에 구멍을 뚫는 과정이며, 도금은 PCB의 전기적 특성을 개선하기 위해 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음의 기판 재질 중에서 내열성이 좋고, 다층 기판 제작에 용이하며, 플렉시블(Flexible : 휨이나 절곡)한 기판 제작에 많이 사용되는 것은?

  1. 페놀(Phenol) 수지
  2. 에폭지(Epoxy) 수지
  3. 폴리이미드 필름
  4. 테프론(Teflon)
(정답률: 55%)
  • 폴리이미드 필름은 내열성이 뛰어나고, 다층 기판 제작에 용이하며, 플렉시블한 특성을 가지고 있어서 휨이나 절곡이 가능합니다. 따라서, 다층 기판 제작 및 플렉시블한 기판 제작에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 도면작성 후 PCB Artwork 또는 시뮬레이션을 하기 위해 부품 간의 연결 정보를 가지고 있는 데이터 파일이 생성되는데, 이 파일의 명칭은?

  1. Netlist
  2. Library
  3. Compoment
  4. Symbol
(정답률: 74%)
  • Netlist는 부품 간의 연결 정보를 가지고 있는 데이터 파일의 명칭이다. 이 파일은 PCB Artwork 또는 시뮬레이션을 위해 사용되며, 부품들의 핀과 핀 사이의 연결 정보를 포함하고 있다. 따라서 이 파일은 부품들이 연결되는 네트워크의 리스트를 나타내는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. PCB 도면을 그래픽 출력장치로 인쇄할 경우 프린트 기판에 천공할 hole 크기 및 수량의 정보를 나타내는 것은?

  1. compoment side pattern
  2. drill data
  3. solder side pattern
  4. solder mask
(정답률: 61%)
  • PCB 도면을 그래픽 출력장치로 인쇄할 경우, 프린트 기판에 천공할 hole 크기 및 수량의 정보를 표시하는 것은 "drill data"입니다. 이는 PCB 제작 과정에서 필요한 정보이며, 다른 보기들은 PCB 제작과는 직접적인 연관이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 전기 신호의 중계, 제어 등을 행하는 기구 부품(electro-mechanical component)이 아닌 것은?

  1. 커넥터
  2. 소켓
  3. 스위치
  4. 다이오드
(정답률: 46%)
  • 다이오드는 전기 신호를 중계하거나 제어하는 기능을 갖지 않는 반도체 부품으로, 전류의 방향을 제어하는 역할을 합니다. 따라서 다이오드는 전기 신호의 중계나 제어를 행하는 기구 부품이 아니며, 주어진 보기 중에서 다이오드가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. CAD 시스템에서 사용되는 좌표 중 거리와 각도로 위치를 나타내는 좌표계는?

  1. 절대 좌표계
  2. 상대 좌표계
  3. 극 좌표계
  4. 사용자 좌표계
(정답률: 62%)
  • 극 좌표계는 거리와 각도로 위치를 나타내는 좌표계입니다. CAD 시스템에서는 원점을 중심으로 거리와 각도를 이용하여 위치를 나타내는 경우가 많기 때문에 극 좌표계가 사용됩니다. 이는 원형 구조물이나 회전체 등을 디자인할 때 유용하며, 상대 좌표계나 사용자 좌표계는 원점이 고정되어 있지 않기 때문에 이러한 경우에는 적합하지 않습니다. 절대 좌표계는 고정된 원점을 기준으로 위치를 나타내는 좌표계이지만, CAD 시스템에서는 극 좌표계가 더욱 효율적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. CAD는 Computer Alded Design의 앞 글자 C.A.D를 따서 CAD라고 부른다. 이중 전자회로 설계 프로그램(Electric CAD)은 대부분 기존의 전기, 전자 정보를 갖고 있는 ( )를(을) 불러들여 전자회로 설계를 구성하게 된다. ( )안의 내용으로 옳은 것은?

  1. Library
  2. Though
  3. Refresh
  4. Locked
(정답률: 80%)
  • 전자회로 설계 프로그램은 기존의 전기, 전자 정보를 갖고 있는 "Library"를 불러들여 전자회로 설계를 구성하게 된다. "Library"는 라이브러리라는 의미로, 이미 만들어진 부품들의 정보가 저장되어 있는 곳을 말한다. 따라서 전자회로 설계를 위해서는 이미 만들어진 부품들의 정보가 저장된 라이브러리를 사용해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 「컴퓨터 지원 설계」의 약자로 옳은 것은?

  1. CAD
  2. CAM
  3. CAE
  4. CNC
(정답률: 79%)
  • CAD는 "Computer-Aided Design"의 약자로, 컴퓨터를 이용하여 제품이나 시스템 등을 설계하는 기술을 말합니다. 따라서 "컴퓨터 지원 설계"의 약자로 사용됩니다. CAM은 "Computer-Aided Manufacturing", CAE는 "Computer-Aided Engineering", CNC는 "Computer Numerical Control"의 약자로 각각 제조, 공학, 제어 분야에서 사용되는 기술을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

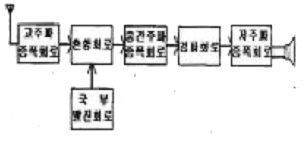

43. 다음 그림과 같이 표현하는 도면 표시 방법은?

  1. 회로도
  2. 계통도
  3. 배선도
  4. 접속도
(정답률: 68%)
  • 이 도면은 전체 시스템의 구성과 각 부분들의 연결 관계를 나타내는 것으로, 이를 계통도라고 합니다. 회로도는 전기적인 부분들의 연결 관계를 나타내는 것이고, 배선도는 전선의 연결 관계를 나타내는 것입니다. 접속도는 부품들의 접속 관계를 나타내는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 그림이나 사진 등 화상 데이터를 입력하는 장치이며, 마이크로 컴퓨터 CAD에서는 손으로 그린 스케치 도면이나, 입력 또는 데이터의 호환성이 없는 시스템 사이에서 데이터의 교환 등에 사용되는 컴퓨터 입력장치는?

  1. 디지타이저
  2. 키보드
  3. 마우스
  4. 이미지 스캐너
(정답률: 61%)
  • 화상 데이터를 입력하는 장치이며, 손으로 그린 스케치 도면이나 이미지를 디지털화하여 컴퓨터에 저장할 수 있기 때문에 이미지 스캐너라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 한국산업규격 분류기호 중에서 전기, 전자, 통신에 해당하는 것은?

  1. KS A
  2. KS B
  3. KS C
  4. KS D
(정답률: 85%)
  • 전기, 전자, 통신 분야의 한국산업규격은 "KS C"로 분류됩니다. 이는 KS A는 일반적인 산업규격, KS B는 건축 및 토목 분야의 산업규격, KS D는 화학 및 생물학 분야의 산업규격으로 분류되기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 전자기기를 구성하는 부품은 그 기능적인 역할에 따라 수동 부품과 능동 부품으로 구분된다. 다음 중 능동 부품에 속하는 것은?

  1. 트랜지스터
  2. 저항기
  3. 유도기
  4. 용량기
(정답률: 74%)
  • 트랜지스터는 전류를 제어하여 전자기기에서 신호를 증폭하거나 스위칭하는 등의 역할을 수행하는 능동 부품입니다. 다른 보기인 저항기, 유도기, 용량기는 모두 전류나 전압을 제어하는 수동 부품입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 제도 용지에서 A3 용지의 규격으로 옳은 것은? (단, 단위는 ㎜)

  1. 210×297
  2. 297×420
  3. 420×594
  4. 594×841
(정답률: 76%)
  • A3 용지는 1m²의 면적을 가지며, 이를 가로 세로 비율이 1:√2로 나누어서 만든 용지입니다. 따라서 A3 용지의 가로와 세로의 길이는 각각 √2:1 비율을 가지게 됩니다. 이를 계산하면 다음과 같습니다.

    가로: √2 × 세로
    세로: 1 × 세로

    이를 각각 297㎜과 420㎜으로 설정하면, 가로와 세로의 비율이 √2:1이 되므로 A3 용지의 규격으로 옳은 것은 "297×420"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 물체의 실체 길이와 도면에서 축소 또는 확대하여 그리는 길이의 비율을 척도라 하는데 실물보다 작게 그리는 척도는?

  1. 축척
  2. 실척
  3. 배척
  4. NS
(정답률: 85%)
  • 실물보다 작게 그리는 것을 의미하는 척도를 "축척"이라고 합니다. "실척"은 일반적으로 사용되지 않는 용어이며, "배척"은 실물보다 크게 그리는 것을 의미합니다. "NS"는 해당 문제와 관련이 없는 용어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. PCB의 설계시 고주파 부품 및 노이즈에 대한 대책 방법으로 옳은 것은?

  1. 아날로그와 디지털 회로는 어스 라인을 통합한다.
  2. 부품을 세워 사용한다.
  3. 고주파 부품을 일반회로와 혼합하여 설계한다.
  4. 가급적 표면 실장형 부품(SMO)을 사용한다.
(정답률: 56%)
  • 가급적 표면 실장형 부품(SMO)을 사용하는 이유는 PCB의 노이즈를 최소화하기 위해서입니다. SMO는 작고 평평하여 PCB의 노이즈를 줄이고, 고주파 신호를 처리하는 데 더 효과적입니다. 또한 SMO는 부품을 세워 사용하는 것보다 PCB의 공간을 더 효율적으로 사용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 트랜지스터에 2SC1815Y라고 씌어 있을 때 C가 의미하는 것은?

  1. PNP형 고주파용
  2. PNP형 저주파용
  3. NPN형 고주파용
  4. NPN형 저주파용
(정답률: 60%)
  • C는 해당 트랜지스터의 캐릭터리스틱(특성)을 나타내는 코드 중 하나입니다. 2SC1815Y는 NPN형 고주파용 트랜지스터이며, 이는 고주파 신호를 증폭하는 데 적합한 트랜지스터라는 뜻입니다. NPN형은 양극성이 양-음-양으로 되어 있으며, 고주파용은 고주파 신호를 증폭하는 데 적합하다는 뜻입니다. 따라서 정답은 "NPN형 고주파용"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 CAD용 컴퓨터의 데이터 버퍼에 대한 설명으로 옳은 것은?

  1. 출력작업이 이루어지는 동안에도 다른 작업을 행할 수 있다.
  2. 주변장치와 B BIT 병렬 데이터 통신을 하기 위한 인터페이스다.
  3. 사용자 정의 형상을 컴퓨터가 이해할 수 있는 수치로 나타낸다.
  4. 36핀 커넥터로 되어 있다.
(정답률: 53%)
  • "출력작업이 이루어지는 동안에도 다른 작업을 행할 수 있다."는 CAD용 컴퓨터의 데이터 버퍼가 출력작업과 별개로 작동하기 때문입니다. 출력작업은 데이터 버퍼에 저장된 데이터를 주변장치로 전송하는 것이므로, 데이터 버퍼에 다른 작업을 동시에 수행할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 일반적으로 회로도를 설계할 때 고려해야 할 사항으로 거리가 먼 것은?

  1. 신호의 흐름은 도면의 왼쪽에서 오른쪽으로, 위에서 아래로 그린다.
  2. 주회로와 보조회로가 있는 경우에는 주회로를 중심으로 그린다.
  3. 수동 소자를 중심으로 그리고, 능동 소자는 회로의 외곽에 그린다.
  4. 대각선과 곡선은 가급적 피한다.
(정답률: 75%)
  • 수동 소자는 전자적 신호를 증폭하거나 변환하는 등의 역할을 하지 않기 때문에 회로의 구성 요소 중에서 가장 중요하지 않습니다. 따라서 수동 소자를 중심으로 회로를 설계하면 회로의 구성 요소들이 더욱 명확하게 드러나게 되어 설계 및 유지보수가 용이해집니다. 능동 소자는 전자적 신호를 증폭하거나 변환하는 등의 역할을 하기 때문에 회로의 구성 요소 중에서 가장 중요한 역할을 합니다. 따라서 능동 소자는 회로의 외곽에 그려서 회로의 구성 요소들이 더욱 명확하게 드러나게 하고, 회로의 구성 요소들이 능동 소자를 중심으로 모여있지 않도록 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다이오드 중 정전압 용도로 쓰이는 것은?

  1. 일반 다이오드
  2. 제너 다이오드
  3. 터널 다이오드
  4. 포토 다이오드
(정답률: 85%)
  • 제너 다이오드는 반도체 소자 중에서 정전압 용도로 가장 많이 사용되는 다이오드입니다. 이는 제너 다이오드가 양방향 전류를 허용하면서도 일정한 전압을 유지할 수 있기 때문입니다. 이러한 특성으로 제너 다이오드는 전압 안정기, 전압 차단기, 진동 회로 등 다양한 회로에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 일반적으로 도면 관리시 도면 번호를 기입하는 부분은?

  1. 부품란
  2. 윤곽선
  3. 표제란
  4. 드로잉 뒷면
(정답률: 76%)
  • 도면 번호는 일반적으로 도면의 제목이나 표제란에 기입됩니다. 이는 도면을 식별하고 관리하기 쉽게 하기 위함입니다. 따라서 정답은 "표제란"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 전자ㆍ통신용 기기의 부품 배치도를 그릴 때 고려하여야 할 사항 중 옳지 않은 것은?

  1. IC의 경우 1번 핀의 위치를 반드시 표시한다.
  2. PCB 기판의 점퍼선은 절대로 표시하지 않는다.
  3. 부품 상호간의 신호가 유도되지 않도록 한다.
  4. 부품의 종류, 기호, 용량, 핀의 위치, 극성 등을 표시하여야 한다.
(정답률: 73%)
  • PCB 기판의 점퍼선은 절대로 표시하지 않는 이유는, 점퍼선은 회로를 구성하는 부품들의 핀 사이를 연결하는 용도로 사용되는데, 이는 회로의 구성과 관련된 내용이므로 PCB 기판의 배치도에는 표시하지 않는 것이 일반적입니다. PCB 기판의 배치도는 부품의 위치, 기호, 용량, 핀의 위치, 극성 등을 표시하여 부품 간의 연결 관계를 명확하게 표현하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 인쇄회로기판(PCB)를 사용하여 전자기기를 제작하였을 때 얻어지는 일반적인 특징 설명 중 옳지 않은 것은?

  1. 대량 생산의 효과가 높다.
  2. 제품의 균일성과 신뢰성이 높다.
  3. 회로의 특성이 안정화된다.
  4. 오배선의 우려가 많다.
(정답률: 84%)
  • 오배선의 우려가 많다는 것은 옳지 않은 설명입니다. PCB를 사용하면 회로의 배선이 깔끔하고 정확하게 이루어지기 때문에 오배선의 우려가 줄어듭니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 디스플레이(display) 장치로 볼 수 없는 것은?

  1. 모니터
  2. 디지타이저
  3. LCD 모니터
  4. 비디오프로젝터
(정답률: 68%)
  • 디지타이저는 입력 장치로, 터치스크린이나 펜 입력 등을 받아들이는 역할을 합니다. 따라서 디스플레이 장치로 볼 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 인쇄회로기판(PCB)에서 부품의 단자 또는 도체 상호간을 접속하기 위해 구멍(Hole)의 주위에 만든 특정한 도체 부분이 납땜이 될 수 있도록 처리하는 것은?

  1. 실크스크린
  2. Drill(구멍 가공)
  3. 패턴
  4. 납 마스크
(정답률: 60%)
  • 납 마스크는 PCB에서 납땜이 될 부분을 보호하기 위해 적용되는 절연성 높은 재질로, 구멍 주위에 적용되어 부품의 단자나 도체와 연결되도록 처리됩니다. 따라서, 위의 보기 중에서 "납 마스크"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. PCB Artwork에서 배선하는 과정을 나타내는 용어는?

  1. route
  2. Line
  3. hole
  4. point
(정답률: 54%)
  • "Route"는 PCB Artwork에서 배선하는 과정을 나타내는 용어입니다. 이는 PCB 디자인에서 전기적인 연결을 위해 신호가 흐르는 경로를 만드는 과정을 의미합니다. 따라서 "route"는 PCB Artwork에서 배선하는 과정을 가장 잘 나타내는 용어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 표준화 유형 중 기업 또는 공장에서 심의하고 규정하여 기업 또는 공장 내부에서 적용되는 표준은?

  1. 단체 표준
  2. 사내 표준
  3. 국가 표준
  4. 국제 표준
(정답률: 76%)
  • 기업 또는 공장에서 심의하고 규정하여 기업 또는 공장 내부에서 적용되는 표준은 사내 특정한 용도나 상황에 맞게 유연하게 적용될 수 있기 때문입니다. 이는 기업 또는 공장의 특수한 요구사항이나 운영환경에 맞게 조정될 수 있어 효율적인 운영이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
