신재생에너지발전설비기능사 필기 기출문제복원 (2013-10-12)

신재생에너지발전설비기능사 2013-10-12 필기 기출문제 해설

이 페이지는 신재생에너지발전설비기능사 2013-10-12 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

신재생에너지발전설비기능사
(2013-10-12 기출문제)

목록

1과목: 임의구분

1. 주택용 독립형 태양광발전시스템의 주요 구성요소가 아닌 것은?

  1. 태양전지 모듈
  2. 충방전 제어기
  3. 축전지
  4. 배전시스템
(정답률: 82%)
  • 주택용 독립형 태양광발전시스템은 외부 전력망과 연결되지 않고 자체적으로 전력을 공급하는 시스템입니다. 주요 구성요소로는 빛을 전기로 바꾸는 태양전지 모듈, 전력을 저장하는 축전지, 충방전을 관리하는 충방전 제어기, 직류를 교류로 바꾸는 인버터가 포함됩니다.

    오답 노트
    배전시스템: 이는 발전된 전기를 수용가에 나누어 주는 전력망 체계로, 독립형 시스템의 내부 구성요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다결정 실리콘 태양전지의 제조되는 공정 순서가 바르게 나열된 것은?

  1. 실리콘 입자→웨이퍼슬라이스→잉곳→셀→태양전지 모듈
  2. 실리콘 입자→잉곳→웨이퍼슬라이스→셀→태양전지 모듈
  3. 잉곳→실리콘 입자→셀→웨이퍼슬라이스→태양전지 모듈
  4. 잉곳→실리콘 입자→웨이퍼슬라이스→셀→태양전지 모듈
(정답률: 89%)
  • 다결정 실리콘 태양전지의 제조 공정은 원료부터 최종 제품까지 다음과 같은 순서로 진행됩니다.
    실리콘 입자 $\rightarrow$ 잉곳 $\rightarrow$ 웨이퍼슬라이스 $\rightarrow$ 셀 $\rightarrow$ 태양전지 모듈
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 태양광발전시스템이 계통과 연계운전 중 계통측에서 정전이 발생한 경우 시스템에서 계통으로 전력공급을 차단하는 기능은?

  1. 단독운전 방지기능
  2. 최대출력 추종제어기능
  3. 자동운전 정지기능
  4. 자동전압 조정기능
(정답률: 69%)
  • 상용전원이 정전되었을 때 이를 신속히 검출하여 PCS(전력변환장치)를 정지시킴으로써 계통으로 전력이 역송전되는 것을 막는 기능을 단독운전 방지기능이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 낙뢰에 의한 충격성 과전압에 대하여 전기설비의 단자 전압을 규정치 이내로 저감시켜 정전을 일으키지 않고 원상태로 회귀하는 장치는?

  1. 역류방지 다이오드
  2. 내뢰 트랜스
  3. 어레스터
  4. 바이패스 다이오드
(정답률: 68%)
  • 어레스터는 낙뢰로 인한 충격성 과전압이 발생했을 때, 전기설비의 단자 전압을 규정치 이내로 낮추어 정전 없이 원상태로 회귀하게 하는 보호 장치입니다.

    오답 노트
    내뢰 트랜스: 절연트랜스를 통해 뇌서지의 흐름을 완전히 차단하는 장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 태양전지 셀의 그림기호는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

(정답률: 78%)
  • 태양전지 셀의 기호는 입니다.

    오답 노트
    발광다이오드:
    광(수광)다이오드:
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 중 신에너지에 속하지 않는 것은?

  1. 연료전지
  2. 수소에너지
  3. 바이오에너지
  4. 석탄을 액화·가스화한 에너지
(정답률: 68%)
  • 에너지원은 크게 신에너지와 재생에너지로 구분됩니다. 바이오에너지는 자연 상태의 유기물을 이용하는 재생에너지에 해당하며, 연료전지, 수소에너지, 석탄 액화·가스화 에너지는 신에너지에 속합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 태양광발전시스템에서 인버터의 주된 역할은?

  1. 태양전지의 출력을 직류로 증폭
  2. 태양전지 모듈과 부하계통을 절연
  3. 태양전지의 직류출력을 상용주파의 교류로 변환
  4. 태양전지에 전원을 공급
(정답률: 87%)
  • 인버터의 핵심 기능은 태양전지에서 생산된 직류(DC) 전력을 우리가 사용하는 상용주파수의 교류(AC) 전력으로 변환하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 태양광 인버터의 이상적 설치 장소가 아닌 것은?

  1. 옥외 습도가 높은 장소
  2. 시원하고 건조한 장소
  3. 통풍이 잘 되는 장소
  4. 먼지 또는 유독가스가 발생되지 않는 장소
(정답률: 91%)
  • 전기설비는 습기에 취약하므로 결로 방지를 위해 건조한 곳에 설치해야 합니다. 따라서 옥외 습도가 높은 장소는 이상적인 설치 장소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음은 태양 전지의 원리를 설명한 것이다. ( ) 안에 들어갈 적당한 용어는?

  1. 전자기 유도 효과
  2. 압전 효과
  3. 열기전 효과
  4. 광기전 효과
(정답률: 89%)
  • 금속 표면에 특정 진동수의 빛을 쪼여주었을 때 전자가 방출되어 빛에너지를 전기에너지로 변환하는 현상을 광기전 효과라고 하며, 이는 태양광 발전의 기본 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 태양전지 모듈에 수직으로 빛이 입사하여 발전 단자의 출력전압이 40 V, 전류가 4.5 A의 출력 값을 나타내고 있다. 표준시험 조건에서 태양전지 모듈에 입사한 태양 에너지가 1000 W/m2 일 때 모듈의 효율은 몇 %인가?

  1. 8.9%
  2. 11.3%
  3. 18.0%
  4. 19.8%
(정답률: 69%)
  • 모듈의 효율은 출력 전력(전압 $\times$ 전류)을 입사되는 태양에너지와 면적의 곱으로 나누어 계산합니다. (단, 면적에 대한 별도 언급이 없을 시 표준 면적 $1\text{ m}^2$ 적용)
    ① [기본 공식] $\eta = \frac{V \times I}{E \times S} \times 100$ (효율 = (전압 $\times$ 전류) / (태양에너지 $\times$ 면적) $\times$ 100)
    ② [숫자 대입] $\eta = \frac{40 \times 4.5}{1000 \times 1} \times 100$
    ③ [최종 결과] $\eta = 18.0$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 인버터의 효율 중에서 모듈 출력이 최대가 되는 최대전력점(MPP: Maximum Power Point)을 찾는 기술에 대한 효율은 무엇인가?

  1. 변환 효율
  2. 추적 효율
  3. 유로 효율
  4. 최대 효율
(정답률: 69%)
  • 인버터는 온도나 일사량 변화에 따라 시시각각 변하는 태양전지의 최대전력점(MPP)을 실시간으로 찾아내어 제어합니다. 이러한 기술적 효율을 추적 효율이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 태양전지 n 개를 직렬로 접속하고, m 줄 병렬로 접속하였을 때, 전압과 전류는 각각 어떻게 되는가?

  1. 전압 n 배 증가, 전류 m 배 증가
  2. 전압 n 배 증가, 전류 m 배 감소
  3. 전류 n 배 증가, 전압 m 배 증가
  4. 전류 n 배 감소, 전압 m 배 증가
(정답률: 73%)
  • 태양전지의 접속 방식에 따른 전압과 전류의 변화 원리를 묻는 문제입니다. 전지를 직렬로 연결하면 전압이 합산되어 증가하고, 병렬로 연결하면 전류가 합산되어 증가합니다.
    따라서 $n$개를 직렬로 접속하면 전압이 $n$배 증가하고, $m$줄을 병렬로 접속하면 전류가 $m$배 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 태양광 모듈의 크기가 가로 0.53 m, 세로 1.19 m 이며, 최대출력 80 W 인 이 모듈의 에너지 변환효율(%)은?(단, 표준시험 조건일 때)

  1. 15.68 %
  2. 14.25 %
  3. 13.65 %
  4. 12.68 %
(정답률: 73%)
  • 표준시험조건(STC)에서 태양광 모듈의 에너지 변환효율은 입사되는 태양에너지 강도($1000\text{ W/m}^2$)와 모듈 면적을 곱한 총 입사 에너지 대비 출력 전력의 비율로 계산합니다.
    ① [기본 공식] $\eta = \frac{P}{E \times S} \times 100$ (효율 = 출력 / (태양에너지 $\times$ 면적) $\times$ 100)
    ② [숫자 대입] $\eta = \frac{80}{1000 \times 0.53 \times 1.19} \times 100$
    ③ [최종 결과] $\eta = 12.68$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 태양전지 모듈에 다른 태양전지 회로 및 축전지의 전류가 유입되는 것을 방지하기 위하여 설치하는 것은?

  1. 바이패스소자
  2. 역류방지소자
  3. 접속함
  4. 피뢰소자
(정답률: 79%)
  • 태양전지 모듈에서 다른 회로나 축전지로부터 전류가 거꾸로 유입되는 것을 막기 위해 설치하는 장치는 역류방지소자이며, 일반적으로 다이오드가 이 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림은 결정질 태양전지 모듈의 단면도를 나타낸 것이다. 다음 중 태양전지 모듈 구성 요소로 틀린 것은 무엇인가?

  1. 분전함
  2. 백 시트(Back Sheet)
  3. EVA
  4. 프레임
(정답률: 80%)
  • 결정질 태양전지 모듈은 와 같이 프레임, EVA, 백 시트(Back Sheet), 그리고 정션박스로 구성됩니다.

    오답 노트
    분전함: 모듈 구성 요소가 아니라 정션박스가 올바른 명칭입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 용량 30Ah의 납축전지는 2A의 전류로 몇 사용할 수 있는가?

  1. 3시간
  2. 15시간
  3. 7시간
  4. 30시간
(정답률: 92%)
  • 축전지의 용량을 방전 전류로 나누면 사용 가능한 시간을 구할 수 있습니다.
    ① [기본 공식] $t = \frac{C}{I}$ (시간 = 용량 / 전류)
    ② [숫자 대입] $t = \frac{30}{2}$
    ③ [최종 결과] $t = 15$ 시간
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 태양전지 모듈의 최적 동작점을 나타내는 특성곡선에서 일사량의 변화에 따라 변화하는 요소는 무엇인가?

  1. 전류 - 저항
  2. 전압 - 전류
  3. 전류 - 온도
  4. 전압 - 온도
(정답률: 78%)
  • 태양전지 모듈의 $I-V$ 특성곡선에서 일사량이 변하면 생성되는 전류가 직접적으로 변하며, 이에 따른 온도 변화가 전압에 영향을 주기 때문에 최적 동작점은 전압과 전류의 변화로 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

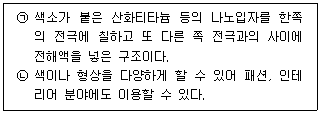

18. 아래 표에서 설명하는 태양전지는 무엇인가?

  1. 유기 박막 태양전지
  2. 구형 실리콘 태양전지
  3. 갈륨 비소계 태양전지
  4. 염료 감응형 태양전지
(정답률: 89%)
  • 색소(염료)가 붙은 산화티타늄 나노입자를 사용하며, 색상과 형상을 다양하게 구현할 수 있어 패션이나 인테리어 분야에 활용 가능한 특징을 가진 태양전지는 염료 감응형 태양전지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

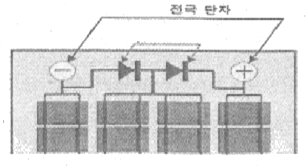

19. 아래 그림에서 태양광모듈의 접속함 내부에 다이오드를 연결한 것이다. 다이오드의 명칭은 무엇인가?

  1. 정류 다이오드
  2. 제어 다이오드
  3. 바이패스 다이오드
  4. 역전압 방지 다이오드
(정답률: 79%)
  • 에서와 같이 모듈 내부에 연결된 다이오드는 바이패스 다이오드입니다. 이는 일부 셀이 그림자 등으로 가려졌을 때, 해당 구간을 우회(Bypass)시켜 전체 회로의 전류 흐름을 유지하고 핫스팟 현상을 방지하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 태양광발전시스템의 장점으로 옳지 않은 것은?

  1. 햇빛이 있는 곳이면 어느 곳에서나 간단히 설치할 수 있다.
  2. 한번 설치해 놓으면 유지비용이 거의 들지 않는다.
  3. 무소음 및 무진동으로 환경오염을 일으키지 않는다.
  4. 낮은 에너지 밀도로 다량의 전기를 생산할 때는 많은 공간을 차지한다.
(정답률: 84%)
  • 태양광 발전은 친환경적이고 유지보수가 쉽다는 장점이 있지만, 에너지 밀도가 낮아 동일한 전력을 생산하기 위해 넓은 설치 면적이 필요하다는 점은 대표적인 단점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 태양광발전시스템의 인버터 설치 시공 전에 확인 사항이 아닌 것은?

  1. 입력 허용전류 및 입력 전압범위
  2. 배선 접속방법 및 설치위치
  3. 접속가능 전선 굵기 및 회선 수
  4. 효율 및 수명
(정답률: 77%)
  • 인버터 설치 시공 단계에서는 실제 연결과 설치를 위한 기술적 확인 사항이 중요합니다. 효율 및 수명은 시공 전 확인 사항이 아니라, 제품을 선택하는 선정 단계에서 고려해야 할 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 사용전압 350 V인 전력설비의 주회로 및 분기회로 배선과 대지간의 절연저항은?

  1. 0.1 MΩ 이상
  2. 0.2 MΩ 이상
  3. 0.3 MΩ 이상
  4. 0.4 MΩ 이상
(정답률: 64%)
  • 전력설비의 사용전압에 따른 절연저항 기준을 적용하는 문제입니다. 사용전압이 $350\text{V}$인 경우, '300V 초과 400V 미만' 구간에 해당하므로 절연저항은 $0.3\text{M}\Omega$이상이어야 합니다.

    오답 노트
    0.1 MΩ 이상: 150V 이하
    0.2 MΩ 이상: 150V 초과 300V 이하
    0.4 MΩ 이상: 400V 이상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 태양광발전시스템의 인버터 출력이 380 V인 경우 외함 접지공사의 종류는?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 제1종 접지공사
  2. 제2종 접지공사
  3. 제3종 접지공사
  4. 특별 제3종 접지공사
(정답률: 85%)
  • 저압용 외함 접지공사는 전압 크기에 따라 구분합니다. $400\text{V}$ 미만의 저압용은 제3종 접지공사를 적용하며, $400\text{V}$이상의 저압용은 특별 제3종 접지공사를 적용합니다. 본 문제의 출력은 $380\text{V}$이므로 제3종 접지공사에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 주택용 태양광발전시스템 시공 시 유의할 사항으로 옳지 않은 것은?

  1. 지붕의 강도는 태양전지를 설치했을 때 예상되는 하중에 견딜 수 있는 강도 이상이어야 한다.
  2. 가대, 지지기구, 기타 설치부재는 옥외에서 장시간 사용에 견딜 수 있는 재료를 사용해야 한다.
  3. 지붕구조 부재와 지지기구의 접합부에는 적절한 방수 처리를 하고 지붕에 필요한 방수성능을 확보해야 한다.
  4. 태양전지 어레이는 지붕 바닥면에 밀착시켜 빗물이 스며들지 않도록 설치하여야 한다.
(정답률: 87%)
  • 태양전지 모듈은 온도 상승 시 발전 효율이 저하되는 특성이 있습니다. 따라서 방열을 위해 지붕 바닥면과 $10\sim15\text{cm}$이상의 간격을 두어 설치하는 것이 올바른 시공 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 지중 케이블이 밀집되는 개소의 경우 일반 케이블로 시설하여 방재대책을 강구하여 시행 하여야 하는 장소로 옳지 않은 것은?

  1. 전력구(공동구)
  2. 2회선 이상 시설된 맨홀
  3. 집단 상가의 구내 수전실
  4. 케이블 처리실
(정답률: 72%)
  • 방재대책을 강구하여 시행해야 하는 지중 케이블 밀집 장소에는 케이블 처리실, 전력구(공동구), 집단 상가의 구내 수전실, 그리고 4회선 이상 설치된 맨홀이 포함됩니다.

    오답 노트
    2회선 이상 시설된 맨홀: 4회선 이상부터 방재대책 강구 대상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 태양전지 모듈 설치 시 감전방지 대책에서 틀린 것은?

  1. 작업 전 태양전지 모듈의 표면에 차광시트를 붙여 태양광을 차폐한다.
  2. 강우 시에는 태양광이 없기 때문에 작업을 해도 괜찮다.
  3. 절연 처리된 공구를 사용한다.
  4. 저압절연 장갑을 착용한다.
(정답률: 89%)
  • 강우 시에는 태양광 유무와 상관없이 감전 사고 및 미끄럼 사고 등의 위험이 매우 높으므로 절대 작업을 수행해서는 안 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 태양광전지 모듈간의 배선에서 단락전류를 충분히 견딜 수 있는 전선의 최소 굵기로 적당한 것은?

  1. 6 mm2 이상
  2. 4 mm2 이상
  3. 2.5 mm2 이상
  4. 0.75 mm2 이상
(정답률: 81%)
  • 전선의 일반적 설치 기준에 따라, 기계 구조상 내부에 안전하게 시설할 수 있는 경우를 제외한 모든 전선은 공칭단면적 $2.5\text{mm}^2$이상의 연동선 또는 이와 동등 이상의 세기 및 굵기를 가진 전선을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 일사량 센서의 올바른 설치 방법은?

  1. 모듈의 경사각과 동일하게 설치한다.
  2. 모듈의 방위각과 동일하게 설치한다.
  3. 지붕의 경사각과 동일하게 설치한다.
  4. 수평면과 동일하게 설치한다.
(정답률: 70%)
  • 일사량 센서는 태양광 모듈에 실제로 조사되는 빛의 양을 정확하게 측정해야 하므로, 모듈의 경사각과 동일하게 설치하는 것이 올바른 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 태양광발전시스템의 접속함 설치 시공에 있어서 확인 하여야 할 사항이 아닌 것은?

  1. 접속함의 사양과 실제 설치한 접속함이 일치하는지를 확인한다.
  2. 유지관리의 편리성을 고려한 설치방법인지를 확인한다.
  3. 설치장소가 설계도면과 일치하는지를 확인한다.
  4. 설계의 적절성과 제조사가 건전한 회사인지를 확인한다.
(정답률: 84%)
  • 설계의 적절성과 제조사의 건전성 확인은 접속함을 구매하고 선정하는 단계에서 고려해야 할 사항이며, 이미 설치 시공 단계에서 확인해야 할 사항은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 태양광 발전설비 설치 시 설명으로 틀린 것은?

  1. 태양전지 모듈의 극성이 바른지 여부를 테스터 직류 전압계로 확인한다.
  2. 태양광 발전설비중 인버터는 절연변압기를 시설하는 경우가 드물어 직류측 회로를 접지로 한다.
  3. 태양전지 모듈의 설명서에 기재된 단락전류가 흐르는지 직류 전류계로 측정한다.
  4. 태양광 모듈 구조는 설치로 인해 다른 접지의 연접성이 훼손되지 않은 것을 사용해야 한다.
(정답률: 69%)
  • 인버터 출력측에 절연변압기를 설치하지 않는 경우에는 일반적으로 직류회로를 비접지로 구성해야 합니다.

    오답 노트
    직류측 회로를 접지로 한다: 비접지로 구성하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 태양광발전에 이용되는 태양전지 구성요소 중 최소단위는?

  1. 셀
  2. 모듈
  3. 어레이
  4. 파워컨디셔너
(정답률: 87%)
  • 태양광 발전의 구성 단위는 셀 $\rightarrow$ 모듈 $\rightarrow$ 어레이 순으로 커지므로, 가장 작은 최소 단위는 셀입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 태양광 발전설비가 작동되지 않을 때 응급조치 순서로옳은 것은?

  1. 접속함 내부차단기 개방 → 인버터 개방 → 설비점검
  2. 접속함 내부차단기 개방 → 인버터 투입 → 설비점검
  3. 접속함 내부차단기 투입 → 인버터 개방 → 설비점검
  4. 접속함 내부차단기 투입 → 인버터 투입 → 설비점검
(정답률: 79%)
  • 설비 작동 불능 시 응급조치는 안전을 위해 전원을 차단하는 것이 우선입니다. 따라서 접속함 내부차단기를 개방하고 인버터를 개방한 후 설비점검을 수행하는 순서가 옳습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 태양광발전설비 중 태양광어레이의 육안점검 항목이 아닌 것은?

  1. 표면의 오염 및 파손상태
  2. 접속 케이블의 손상여부
  3. 지지대의 부식여부
  4. 표시부의 이상상태
(정답률: 71%)
  • 표시부의 이상상태는 태양광어레이가 아니라 인버터의 일상점검 육안점검 항목에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 태양광모듈이 태양광에 노출되는 경우에 따라서 유기되는 열화정도를 시험하기 위한 장치는?

  1. 항온항습장치
  2. 염수수분장치
  3. 온도사이클시험장치
  4. UV시험장치
(정답률: 76%)
  • UV시험장치는 태양광모듈이 태양광에 노출되었을 때 발생하는 열화 정도를 시험하기 위해 사용되는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 계통연계형 태양광 인버터의 기본기능이 아닌 것은?

  1. 계통연계 보호기능
  2. 단독운전 방지기능
  3. 배터리 충전기능
  4. 최대출력점 추종기능
(정답률: 76%)
  • 배터리 충전기능은 계통연계형이 아닌 주로 독립형 태양광 인버터의 핵심 기능에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 태양광발전설비유지보수의 점검의 분류에 해당되지 않는 것은?

  1. 운전점검
  2. 정기점검
  3. 최종점검
  4. 임시점검
(정답률: 72%)
  • 태양광발전설비 유지보수 관점에서의 점검 종류에는 일상(운전)점검, 정기점검, 임시점검이 포함됩니다. 따라서 최종점검은 유지보수 점검 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 태양전지 회로의 절연저항은 전로의 사용전압에 따라 다르다. 대지전압이 150V 이하인 경우의 절연저항은?

  1. 0.1 MΩ 이상
  2. 0.2 MΩ 이상
  3. 0.3 MΩ 이상
  4. 0.4 MΩ 이상
(정답률: 72%)
  • 태양전지 회로의 절연저항 기준에 따라 대지전압이 $150\text{ V}$이하인 경우에는 절연저항이 $0.1\text{ M}\Omega$이상이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 계통이상시 태양광 전원의 발전설비 분리와 관련된 사항중 틀린 것은?

  1. 정전 복구 후 자동으로 즉시 투입되도록 시설
  2. 단락 및 지락고장으로 인한 선로 보호장치 설치
  3. 차단장치는 배전계통 정지 중에는 투입 불가능하도록 시설
  4. 계통고장시 역충전 방지를 위해 전원을 0.5초 이내로 분리하는 단독운전 방지장치 설치
(정답률: 66%)
  • 계통 고장 시 역충전 방지를 위해 전원을 $0.5$초 이내로 분리해야 하며, 정전 복구 후 즉시 투입하는 것이 아니라 $5$분 이후에 재투입되도록 시설해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 전로의 사용전압 구분에 따른 절연저항 값이 잘못 된 것은?

  1. 사용전압 400 V 이하인 경우 0.4 MΩ 이상
  2. 대지전압 150 V 이하인 경우 0.1 MΩ 이상
  3. 대지전압 150 V 초과 300 V 이하인 경우 0.2 MΩ 이상
  4. 사용전압 300 V 초과 400 V 미만인 경우 0.3 MΩ 이상
(정답률: 70%)
  • 전로의 사용전압이 $400\text{ V}$이상인 경우에 절연저항 값이 $0.4\text{ M}\Omega$이상이어야 합니다. 따라서 사용전압 $400\text{ V}$이하인 경우 $0.4\text{ M}\Omega$이상이라는 설명은 잘못되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 태양전지 어레이의 육안 점검항목이 아닌 것은?

  1. 프레임 파손 및 두드러진 변형이 없을 것
  2. 가대의 부식 및 녹이 없을 것
  3. 코킹의 망가짐 및 불량이 없을 것
  4. 접지저항이 100Ω 이하일 것
(정답률: 88%)
  • 육안 점검은 눈으로 확인 가능한 외관 상태를 체크하는 것입니다. 접지저항이 $100\Omega$이하인지 확인하는 것은 계측기를 사용하여 수치를 측정해야 하는 측정항목이므로 육안 점검에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 태양광 발전설비 유지보수 시 설비의 운전 중 주로 육안에 의해서 실시해야 하는 점검은?

  1. 운전점검
  2. 일상점검
  3. 정기점검
  4. 임시점검
(정답률: 78%)
  • 일상점검은 설비 운전 중 주로 육안에 의해 실시하는 점검을 의미합니다.

    오답 노트
    정기점검: 육안점검뿐만 아니라 시험 및 측정 과정이 함께 포함됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 인버터 절연저항 측정 시 주의사항으로 틀린 것은?

  1. 입출력 단자에 주회로 이외 제어단자 등이 있는 경우 이것을 포함해서 측정한다.
  2. 절연변압기를 장착하지 않은 인버터는 제조사가 추천하는 방법에 따라 측정한다.
  3. 정격전압이 입출력과 다를 때는 낮은 측의 전압을 선택 기준으로 한다.
  4. 정격에 약한 회로들은 회로에서 분리하여 측정한다.
(정답률: 64%)
  • 인버터 절연저항 측정 시 정격전압이 입출력과 서로 다를 경우에는 낮은 측이 아닌 높은 측의 전압을 선택 기준으로 삼아야 합니다.

    오답 노트
    제어단자 포함 측정, 제조사 추천 방법 준수, 정격에 약한 회로 분리 측정은 모두 올바른 주의사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 태양전지 접속함(분전함) 점검항목에서 육안검사 점검요령으로 잘못된 것은?

  1. 외함의 파손 및 부식이 없을 것
  2. 전선 인입구가 실리콘 등으로 방수처리 되어 있을 것
  3. 태양전지에서 배선의 극성이 바뀌어 있지 않을 것
  4. 개방전압은 규정전압이어야 하고 극성은 올바를 것
(정답률: 72%)
  • 개방전압과 극성 확인은 육안으로 판단할 수 없으며, 반드시 측정 장비를 사용하여 측정해야 알 수 있는 항목입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 태양전지모듈의 방위각은 그림자의 영향을 받지 않는 곳에 어느 방향 설치가 가장 우수한가?

  1. 정남향
  2. 정북향
  3. 정동향
  4. 정서향
(정답률: 86%)
  • 태양광 모듈은 태양의 고도와 궤적을 고려하여 일사량을 최대화할 수 있는 정남향으로 설치하는 것이 가장 우수합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 태양광발전설비의 하자보수기간은?

  1. 1년
  2. 3년
  3. 5년
  4. 7년
(정답률: 72%)
  • 태양광발전설비의 하자보수기간은 3년으로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 인버터 측정 점검항목이 아닌 것은?

  1. 개방전압
  2. 수전전압
  3. 접지저항
  4. 절연저항
(정답률: 55%)
  • 인버터의 주요 측정 점검항목은 절연저항, 접지저항, 수전전압입니다.

    오답 노트
    개방전압: 인버터가 아닌 접속함의 측정 점검항목입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 태양광발전설비의 고장 요인이 가장 많은 곳은?

  1. 전선
  2. 모듈
  3. 인버터
  4. 구조물
(정답률: 79%)
  • 태양광 발전 설비 구성 요소 중 전력 변환 과정에서 복잡한 전자 회로가 포함된 인버터가 가장 많은 고장 요인을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 태양광 발전 설비의 기계기구 외함 및 접지저항 값과 직류전로의 접지로 맞는 것은?

  1. 400[V] 미만은 제 3종 접지공사, 100Ω 이하로 하며 직류전로는 비접지로 한다.
  2. 400[V] 미만은 제 3종 접지공사, 10Ω 이하로 하며 직류전로는 접지로 한다.
  3. 400[V] 이상의 것은 제 3종 접지공사, 100Ω 이하로 하며 직류전로는 비접지로 한다.
  4. 400[V] 이상의 것은 제 3종 접지공사, 10Ω 이하로 하며 직류전로는 접지로 한다.
(정답률: 54%)
  • 태양광 발전 설비의 외함 접지 기준에 따라 $400\text{V}$ 미만인 경우 제 3종 접지공사를 적용하여 접지저항을 $100\Omega$이하로 유지하며, 직류전로는 비접지로 구성합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 태양광 모듈에서 바이패스 및 역류 방지를 위해 사용되는 소자는?

  1. 다이오드
  2. 사이리스터
  3. 변압기
  4. 스위치
(정답률: 80%)
  • 태양광 모듈에서 전류의 역류를 방지하고, 일부 모듈의 음영 발생 시 전류가 우회할 수 있도록 하는 바이패스 기능을 위해 다이오드를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 태양광 발전소 일상점검요령으로 틀린 것은?

  1. 태양전지 어레이에 현저한 오염 및 파손이 없을 것
  2. 인버터 운전시 이상냄새, 이상과열이 없을 것
  3. 접속함 외함에 파손이 없을 것
  4. 인버터 통풍구가 막혀 있을 것
(정답률: 85%)
  • 인버터는 작동 중 많은 열이 발생하므로, 효율적인 냉각과 과열 방지를 위해 통풍구는 항상 막힘없이 개방되어 있어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 건축물인증기관으로부터 건축물 인증을 받지 아니하고 건축물인증의 표시 또는 이와 유사한 표시를 하거나 건축물인증을 받은 것으로 홍보한 자에게 부과할 수 있는 과태료는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 3백만원 이하
  2. 5백만원 이하
  3. 1천만원 이하
  4. 2천만원 이하
(정답률: 70%)
  • 건축물인증기관의 인증 없이 인증 표시를 하거나 유사한 표시를 하여 홍보한 자에게는 1천만원 이하의 과태료를 부과합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 백열전등 또는 방전등에 전기를 공급하는 옥내전로의 대지 전압은 몇 [V]이하 인가?

  1. 100
  2. 200
  3. 300
  4. 400
(정답률: 64%)
  • 전기설비기술기준에 따라 백열전등 또는 방전등에 전기를 공급하는 옥내 전로의 대지 전압은 $300\text{V}$이하로 제한하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 신에너지 및 재생에너지 개발 · 이용 · 보급 촉진법에서 연차별 실행계획 수립에 해당 되지 않는 것은?

  1. 신·재생에너지 발전에 의한 전기의 공급에 관한 실행계획을 2년마다 수립·시행 한다.
  2. 신·재생에너지의 기술개발 및 이용 · 보급을 매년 수립·시행한다.
  3. 산업통상자원부장관은 관계 중앙행정기관의 장과 협의하여 수립·시행하여야 한다.
  4. 산업통상자원부장관은 실행계획을 수립하였을 때에는 이를 공고하여야 한다.
(정답률: 75%)
  • 신·재생에너지의 기술개발, 이용 및 보급에 관한 실행계획은 매년 수립·시행하는 것이 원칙입니다.

    오답 노트
    신·재생에너지 발전에 의한 전기의 공급에 관한 실행계획을 2년마다 수립·시행 한다: 2년이 아니라 매년 수립해야 하므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 법에 따라 해당하는 자의 장 또는 대표자가 해당하는 건축물을 신축 · 증축 또는 개축하려는 경우에는 신·재생에너지 설비의 설치계획서를 해당 건축물에 대한 신축허가를 신청하기 전에 누구에게 제출하여야 하는가?

  1. 산업통상자원부장관
  2. 안전행정부장관
  3. 국토교통부장관
  4. 기획재정부장관
(정답률: 78%)
  • 신·재생에너지 설비의 설치계획서는 관련 법령에 따라 해당 건축물의 신축허가 신청 전 산업통상자원부장관에게 제출하여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 스트링(string)이란?

  1. 단위시간당 표면의 단위면적에 입사되는 태양에너지
  2. 태양전지 모듈이 전기적으로 접속된 하나의 직렬군
  3. 태양전지 모듈이 전기적으로 접속된 하나의 병렬군
  4. 단위시간당 표면의 총면적에 입사되는 태양에너지
(정답률: 73%)
  • 스트링(string)은 태양전지 모듈이 전기적으로 접속된 하나의 직렬군을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 발전소 상호간 전압 5만 볼트 이상의 송전선로를 연결하거나 차단하기 위한 전기설비는?

  1. 급전소
  2. 발전소
  3. 변전소
  4. 개폐소
(정답률: 73%)
  • 개폐소는 $5$만 $\text{V}$이상의 송전선로를 연결하거나 차단하기 위한 전기설비를 말합니다.

    오답 노트
    급전소: 전력계통의 운용을 지시하는 곳
    변전소: $50\text{kV}$이상의 전압을 변성하는 곳
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 저압 옥내간선에서 분기한 옥내전로는 특별한 조건이 없을 때 간선과의 분기점에서 몇 [m]이하인 곳에 개폐기 및 과전류차단기를 시설하여야 하는가?

  1. 3
  2. 5
  3. 7
  4. 9
(정답률: 61%)
  • 저압 옥내간선에서 분기한 옥내전로의 안전한 차단과 제어를 위해, 특별한 조건이 없는 한 간선과의 분기점으로부터 $3\text{m}$이하인 지점에 개폐기 및 과전류차단기를 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 수소 냉각식 발전기안의 수소 순도가 몇 [%] 이하로 저하한 경우에 이를 경보하는 장치를 시설하여야 하는가?

  1. 65
  2. 75
  3. 85
  4. 95
(정답률: 57%)
  • 전기설비기술기준 판단기준에 따라 수소 냉각식 발전기 또는 조상기 내부의 수소 순도가 $85\%$이하로 저하될 경우, 이를 알리는 경보 장치를 반드시 시설해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 녹색성장국가전략을 효율적 · 체계적으로 이행하기 위한 추진계획은 몇 년 단위로 수립하여야 하는가?

  1. 1년
  2. 3년
  3. 5년
  4. 7년
(정답률: 61%)
  • 정부는 저탄소 녹색성장 국가전략을 효율적이고 체계적으로 이행하기 위하여 5년 단위로 국가전략계획을 수립하여 추진합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 일반용전기설비의 점검서류에 기록하는 내용이 아닌 것은?

  1. 점검 연월일
  2. 점검의 결과
  3. 점검의 비용
  4. 점검자의 성명
(정답률: 85%)
  • 전기설비 점검 서류는 설비의 안전 상태를 확인하고 기록하는 것이 목적이므로 점검 연월일, 점검의 결과, 점검자의 성명 등 기술적인 사항을 기록하며, 점검의 비용은 기록 대상에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록
