1과목: 임의구분
1. 2000kW, 역률 75%인 부하를 역률 95%까지 개선하는 데 필요한 콘덴서의 용량은 약 몇 kVA 인가?
- 916
- 1106
- 1306
- 1506
3. 바이패스 소자의 역내 전압은 셀의 최대 출력전압의 몇 배 이상이 되도록 선정해야 하는가?
- 0.7
- 1.5
- 2.0
- 3.5
4. 태양복사에 대한 설명으로 틀린 것은?
- 태양고도가 수직일 때 AM = 1
- 대기 중의 분자들에 의한 흡수로 태양복사가 감소한다.
- 태양복사의 흡수와 레일리(Rayleigh)산란은 태양고도가 높을수록 증가한다.
- 대기 중의 오염물질에 의한 미(Mie) 산란은 위치에 따라 심하게 변한다.

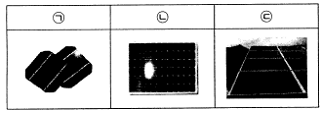

5. 그림은 태양광 발전 설비 단위를 나타낸 것이다. 올바른 것은?
- ㉠ 셀 ㉡ 모듈 ㉢ 어레이
- ㉠ 모듈 ㉡ 어레이 ㉢ 셀
- ㉠ 모듈 ㉡ 셀 ㉢ 어레이
- ㉠ 셀 ㉡ 어레이 ㉢ 모듈
-
CBT문제은행AI2026-04-24 15:08
태양광 발전 설비는 최소 단위부터 전체 시스템까지 계층적 구조를 가집니다.
셀(Cell)이 모여 모듈(Module)이 되고, 모듈이 다시 모여 어레이(Array)를 구성합니다.
따라서
의 순서는 ㉠ 셀, ㉡ 모듈, ㉢ 어레이가 정답입니다.
6. 뇌서지 방지를 위한 SPD 설치 시 접속도체의 전체 길이는 몇 m 이하로 하여야 하는가?
- 0.1
- 0.3
- 0.5
- 1.0
7. 배터리 DC 12V, 변환효율 90% 부하용량 220V, 440W 일 때 인버터 입력전류(A)는?
- 20.42
- 32.65
- 36.87
- 40.74
8. 태양전지 모듈의 공칭최대출력은 표준시험 조건을 고려하여 측정한다. 다음 중 KSC에 규정된 표준시험 조건을 올바르게 나타낸 것은?
- ㉠ 500 W/m2 ㉡ 1.0 ㉢ 25℃
- ㉠ 500 W/m2 ㉡ 1.5 ㉢ 20℃
- ㉠ 1000 W/m2 ㉡ 1.0 ㉢ 20℃
- ㉠ 1000 W/m2 ㉡ 1.5 ㉢ 25℃
-
CBT문제은행AI
2026-04-24 15:09
KSC 규정에 따른 태양전지 모듈의 표준시험조건(STC)은 일사강도 $1000\text{ W/m}^2$, 에어매스(AM) $1.5$, 태양전지 온도 $25\text{℃}$입니다.
10. 태양광 인버터의 직류 및 교류회로에 갖추어야 할 보호 기능이 아닌 것은?
- 과전압 보호
- 과전류 보호
- 극성 오류 보호
- 전기적 데이터의 보호
12. 접속반에 입력되는 태양전지 모듈의 공칭스트링 전압이 512V 이고 모듈의 공칭전압은 32V 이다. 이때 하나의 스트링에는 몇 개의 모듈이 직렬로 연결되어야 하는가?
- 8개
- 12개
- 16개
- 32개
13. 태양광 발전에 관한 설명으로 틀린 것은?
- 출력이 날씨에 제한을 받는다.
- 출력이 수요변동에 대응할 수 없다.
- 발전시 이산화탄소를 배출하지 않는다.
- 태양의 열에너지를 이용하여 발전한다.
14. 태양광발전시스템의 인버터는 태양전지 출력향상이나 고장시를 위한 보호기능 등을 갖추고 있다. 다음 중 인버터에 적용하고 있는 기능이 아닌 것은?
- 자동운전 정지기능
- 최대전력 추종제어기능
- 자동전류 조정기능
- 단독운전 방지기능
15. 태양전지 모듈에 다른 태양전지 회로와 축전지의 전류가 유입되는 것을 방지하기 위해 설치하는 보호장치로 옳은 것은?
- 인버터
- 역류방지 다이오드
- 바이패스 다이오드
- 최대출력 추종제어장치
16. 결정계 태양전지 모듈의 온도가 상승될 때 나타나는 특성은?
- 최대출력이 저하한다.
- 개방전압이 상승한다.
- 방사조도가 감소한다.
- 바이패스전압이 감소한다.
17. 다결성 실리콘 태양전지에 관한 설명으로 옳은 것은?
- 외관이 균등하다.
- 단결정 대비 가격이 싸다.
- 단결정 대비 효율이 높다.
- 형태는 대부분이 원형으로 제조된다.
18. 역조류를 허용하지 않는 연계에서 설치하여야 하는 계전기로 옳은 것은?
- 과전류 계전기
- 과전압 계전기
- 역전력 계전기
- 부족전압 계전기

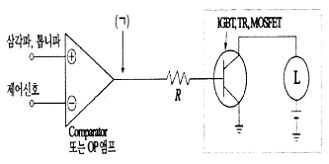

19. OP앰프를 이용한 인버터 제어부에서 (ㄱ)에 나타나는 신호로 옳은 것은?
- PWM
- PAM
- PCM
- PNM
-
CBT문제은행AI
2026-04-24 15:08
인버터 제어부에서 비교기(Comparator)나 OP앰프를 통해 삼각파와 제어신호를 비교하면 펄스의 폭이 변하는 PWM(Pulse Width Modulation, 펄스 폭 변조) 신호가 생성되며, 이를 통해 전압과 속도를 제어합니다.
오답 노트
PAM, PCM, PNM: 인버터 제어에 사용되지 않는 변조 방식
20. 납축전지의 공칭용량을 바르게 표시한 것은?
- 방전전류 × 방전시간
- 충전전류 × 충전시간
- 방전전류 × 방전전압
- 충전전류 × 충전전압
2과목: 임의구분
21. 설치공사 단계 중 어레이 방수공사는 어느 설치공사에 포함되는가?
- 어레이 기초공사
- 어레이 가대공사
- 어레이 설치공사
- 어레이 접지공사
22. 태양전지 어레이 검사 내용을 설명한 것이다. 틀린 것은?
- 역류방지용 다이오드의 극성이 다르면 무전압이 된다.
- 태양전지 어레이 시공 후 전압 및 극성을 확인해야 한다
- 인버터에 트랜스리스방식을 사용하는 경우에는 일반적으로 교류측 회로를 비접지로 한다.
- 태양전지 모듈의 사양서에 기재되어 있는 단락전류가 흐르는지 직류전류계로 측정한다.
23. 가교폴리에틸렌 절연 비닐시스 케이블 단말처리를 위해 사용하는 절연테이프로 적합한 것은?
- 비닐 절연테이프
- 고무 절연테이프
- 종이 절연테이프
- 자기융착 절연테이프
24. 아래 그림과 같이 지붕위에 설치한 태양전지 어레이에서 접속함으로 복수의 케이블을 배선하는 경우 케이블은 반드시 물빼기를 하여야 한다. 그림에서 P점의 케이블은 외경의 몇 배 이상으로 구부려 설치하여야 하는가?
- 2배
- 3배
- 4배
- 6배
-
CBT문제은행AI
2026-04-24 15:10
지붕 위 태양전지 어레이에서 접속함으로 배선 시, 물빼기를 위해
의 P점과 같은 곡선 구간은 케이블 외경의 6배 이상인 반경으로 구부려 설치해야 합니다.
26. 태양광발전시스템의 케이블 단말 처리 후 케이블 종단에 반드시 표시해야 하는 것은?
- 전압표시
- 전류표시
- 극성표시
- 전력표시
27. 태양광전지 모듈간의 배선에서 단락전류를 충분히 견딜 수 있는 전선의 최소 굵기로 적당한 것은?
- 4.0 mm2
- 2.5 mm2
- 0.75 mm2
- 0.4 mm2
28. 태양광발전시스템의 태양전지 모듈 설치 시 고려사항이 아닌 것은?
- 모듈의 접지는 전기적 연속성이 유지되지 않아야 하므로 생략한다.
- 모듈의 직렬매수는 인버터의 입력전압 범위에서 선정 한다.
- 모듈의 설치는 가대의 하단에서 상단으로 순차적으로 조립한다.
- 모듈과 가대의 접합 시 전식방지를 위해 가스켓을 사용하여 조립한다.
29. 태양광발전시스템의 시공절차의 순서를 옳게 나타낸 것은?
- ㉠ → ㉣ → ㉡ → ㉢ → ㉤
- ㉢ → ㉠ → ㉡ → ㉣ → ㉤
- ㉠ → ㉢ → ㉣ → ㉡ → ㉤
- ㉢ → ㉣ → ㉠ → ㉡ → ㉤
-
CBT문제은행AI
2026-04-24 15:09
태양광발전시스템의 시공은 기초부터 마무리 검사까지 논리적 순서로 진행됩니다.
이미지의 항목을 순서대로 나열하면 다음과 같습니다.
어레이 기초공사(㉠) $\rightarrow$ 어레이 가대공사(㉢) $\rightarrow$ 인버터 기초·설치공사(㉣) $\rightarrow$ 배선공사(㉡) $\rightarrow$ 점검 및 검사(㉤)
30. 태양전지 모듈과 인버터 간의 배선공사 내용 중 틀린 것은?
- 전선관의 두께는 전선 피복절연물을 포함하는 단면적의 총합이 관의 54% 이하로 한다.
- 접속함에서 인버터까지의 배선은 전압 강하율을 1~2%로 할 것을 권장한다.
- 케이블을 매설할 시 중량물의 압력을 받을 염려가 없는 경우에는 60cm 이상으로 한다.
- 케이블을 매설할 때에는 케이블 보호처리를 하고 그 총 길이가 30m를 넘는 경우에는 지중함을 설치하는 것이 바람직하다.
32. 태양전지 어레이 측정점검요령의 설명으로 옳은 것은?
- 접지저항 및 접지
- 나사의 풀림 여부
- 유리 등 표면의 오염 및 파손
- 가대의 부식 및 녹 발생 유무
33. 태양광발전시스템의 인버터 설비 정기점검 시 측정 및 시험에 해당하지 않는 것은?
- 절연저항
- 외부배선의 손상
- 표시부 동작 확인
- 투입저지 시한 타이머 동작시험
34. 어레이의 고장발생 범위 최소화와 태양전지 모듈의 보수점검을 용이하게 하기 위하여 설치하는 것은?
- 접속함
- 축전지
- 보호계전기
- 서지보호장치
35. 인버터에 표시되는 사항과 현상이 잘못 연결된 것은?
- Solar Cell 0 V Fault : 태양전지 전압이 규정 이상일 때
- Line R Phase Sequence Fault : R상 결상 시 발생
- Utility Line Fault : 인버터 전류가 규정 이상일 때
- Line Over Frequency Fault : 계통 주파수가 규정 이상일 때
37. 보수점검 작업 후 최종점검 유의사항으로 틀린 것은?
- 작업자가 반 내에 있는지 확인한다.
- 회로도에 의한 검토를 했는지 확인한다.
- 공구 및 장비가 버려져 있는지 확인한다.
- 볼트 조임 작업을 완벽하게 하였는지 확인한다.
38. 태양광 발전설비 안전관리업무 위탁이 가능한 설비 용량으로 옳은 것은?(단, 원격 감시 및 제어 기능이 있는 경우)(2021년 0월 01일 개정된 규정 적용됨)
- 1000 kW 미만
- 2000 kW 미만
- 3000 kW 미만
- 4000 kW 미만
39. 다음 중 표준화의 효과로 틀린 것은?
- 작업 능률 향상
- 부품의 호환성 증가
- 품질의 향상과 균일성의 유지
- 생산능률의 증진과 생산 원가 증가
3과목: 임의구분
41. 저압 및 고압용 검전기 사용 시 주의사항에 대한 설명 중 틀린 것은?
- 검전기의 대용으로 활선접근경보기를 사용할 것
- 검전기의 정격전압을 초과하여 사용하는 것은 금지
- 검전기의 사용이 부적당한 경우에는 조작봉으로 대용
- 습기가 있는 장소로서 위험이 예상되는 경우에는 고압 고무장갑을 착용
42. 태양광발전시스템의 계측기구 중 검출된 데이터를 컴퓨터 및 먼 거리에 전송하는 데 사용하는 것은?
- 검출기
- 연산장치
- 기억장치
- 신호변환기
43. 절연변압기 부착형 인버터 입력회로의 경우 절연저항 측정순서로 맞는 것은?
- 분전반 내의 분기 차단기를 개방 → 태양전지 회로를 접속함에서 분리 → 직류측의 모든 입력단자 및 교류측의 전체 출력단자를 각각 단락 → 직류단자와 대지간의 절연저항을 측정
- 태양전지 회로를 접속함에서 분리 → 분전반 내의 분기 차단기를 개방 → 직류측의 모든 입력단자 및 교류측의 전체 출력단자를 각각 단락 → 직류단자와 대지간의 절연 저항을 측정
- 직류측의 모든 입력단자 및 교류측의 전체 출력단자를 각각 단락 → 태양전지 회로를 접속함에서 분리 → 분전반 내의 분기 차단기를 개방 → 직류단자와 대지간의 절연저항을 측정
- 태양전지 회로를 접속함에서 분리 → 직류측의 모든 입력단자 및 교류측의 전체 출력단자를 각각 단락 → 분전반내의 분기 차단기를 개방 → 직류단자와 대지간의 절연저항을 측정
44. 무전압 상태인 주회로를 보수 점검할 때 점검 전 유의사항으로 틀린 것은?
- 접지선을 제거한다.
- 잔류전압을 방전시킨다.
- 차단기는 단로상태로 한다.
- 단로기 조작은 쇄정시킨다.
45. 자가용 태양광발전설비 정기검사 항목 중 태양광전지 검사 세부검사내용이 아닌 것은?
- 어레이
- 외관검사
- 절연내력시험
- 전지 전기적 특성시험
46. 태양광발전시스템의 운전에 대한 설명으로 틀린 것은?
- 태양광발전시스템은 야간에는 발전하지 않는다.
- 태양광발전시스템은 흐린 날에는 발전되지 않는다.
- 태양광발전시스템은 맑은 날씨에 더많은 전력이 발전된다
- 태양광발전시스템은 정지 시 주계폐기를 OFF 해야 한다
47. 태양광발전시스템 모니터링 프로그램의 기본기능이 아닌 것은?
- 데이터 수집기능
- 데이터 저장기능
- 데이터 정정기능
- 데이터 분석기능
48. 태양전지 모듈의 운영매뉴얼로 틀린 것은?
- 황사나 먼지 등에 의해 발전효율이 저하된다.
- 풍압에 의해 모듈과 형강의 체결부위가 느슨해질 수 있다
- 고압분사기를 이용하여 모듈표면에 정기적으로 물을 뿌려준다.
- 모듈표면은 강화유리로 제작되어 외부충격에 파손되지 않는다.
49. 결정질 실리콘 태양광발전 모듈의 성능 시험 중 외관검사 시 몇 lx 이상의 광 조사상태에서 검사를 해야 하는가?
- 100
- 250
- 500
- 1000
50. 태양광발전시스템의 유지보수를 위한 고려사항으로 틀린 것은?
- 태양광 시스템의 발전량을 정기적으로 기록 및 확인한다
- 태양광 시스템의 낙뢰 보호를 위해 비가오면 강제 정지 시킨다.
- 태양전지 모듈의 오염을 제거하기 위해 정기적으로 모듈 청소를 한다.
- 태양광 모듈에 발생하는 음영을 정기적으로 조사하여 원인을 제거한다.
51. 시간대별로 전력거래량을 측정할 수 있는 전력량계를 설치· 관리하는 자가 아닌 것은?
- 배전사업자
- 자가용전기설비를 설치한 자
- 대통령령으로 정하는 발전사업자
- 전력을 직접 구매하는 전기사용자
52. 태양전지 모듈의 절연내력 시험을 교류로 실시할 경우 최대사용전압이 380V 이면 몇 V 로 해야 하는가?
- 380
- 418
- 500
- 570
54. 신재생에너지의 교육, 홍보 및 전문인력 양성에 관한 설명으로 틀린 것은?
- 신·재생에너지 분야 전문인력의 양성을 위하여 시·도지사의 협력이 필요
- 교육·홍보 등을 통하여 신·재생에너지의 기술개발 및 이용·보급에 관한 국민의 이해와 협력을 구하도록 노력
- 신·재생에너지 분야 전문인력의 양성을 위하여 신·재생에너지 분야 특성화대학을 지정하여 육성·지원
- 신·재생에너지 분야 전문인력의 양성을 위하여 신·재생에너지 분야 핵심기술연구센터를 지정하여 육성·지원
55. 신·재생에너지 설비 중 수소와 산소의 전기화학 반응을 통하여 전기 또는 열을 생산하는 설비는 무엇인가?
- 연료전지 설비
- 산소에너지 설비
- 전기에너지 설비
- 수소에너지 설비
56. 전기설비기술기준의 안전원칙에 대한 설명으로 틀린 것은?
- 전기설비는 사용목적에 적절하고 안전하게 작동하여야한다
- 전기설비는 불가피한 손상으로 인하여 전기공급에 지장을 줄 수도 있다.
- 다른 물건의 기능에 전기적 또는 자기적인 장해가 없도록 시설하여야 한다.
- 전기설비는 감전, 화재 그 밖에 사람에게 위해를 주거나 물건에 손상을 줄 우려가 없도록 시설하여야 한다.
57. 두 개 이상의 전선을 병렬로 사용하는 경우 전선의 접속법에 맞지 않는 것은?
- 병렬로 사용하는 전선에는 각각에 퓨즈를 설치할 것
- 같은 극의 각 전선은 동일한 터미널러그에 완전히 접속할 것
- 교류회로에서 병렬로 사용하는 전선은 금속관 안에 전자적 불평형이 생기지 않도록 시설할 것
- 병렬로 사용하는 각 전선의 굵기는 동선 50mm2 이상 또는 알루미늄 70mm2 이상으로 하고, 전선은 같은 도체, 같은 재료, 같은 길이 및 같은 굵기의 것을 사용할 것
58. 가공전선로의 지지물에 하중이 가하여지는 경우에 그 하중을 받는 지지물의 기초의 안전율은 얼마 이상인가?
- 2
- 2.5
- 3
- 3.5
59. 산업통상자원부 장관이 수립하는 신·재생에너지의 기술 개발 및 이용·보급을 촉진하기 위한 기본계획의 계획기간은 몇 년 이상인가?
- 1년
- 3년
- 5년
- 10년
60. 산업통상자원부장관은 공급의무자가 의무공급량에 부족하게 신·재생에너지를 이용하여 공급한 경우 얼마의 범위에서 과징금을 부과할 수 있는가?
- 해당년도평균거래가격×(50/100)
- 해당년도평균거래가격×(100/100)
- 해당년도평균거래가격×(150/100)
- 해당년도평균거래가격×(200/100)
① $Q_{C} = P ( \frac{\sqrt{1-\cos^{2}\theta_{1}}}{\cos\theta_{1}} - \frac{\sqrt{1-\cos^{2}\theta_{2}}}{\cos\theta_{2}} )$
② $Q_{C} = 2000 ( \frac{\sqrt{1-0.75^{2}}}{0.75} - \frac{\sqrt{1-0.95^{2}}}{0.95} )$
③ $Q_{C} = 1106$
