전자기기기능장 필기 기출문제복원 (2002-07-21)

전자기기기능장
(2002-07-21 기출문제)

목록

1과목: 임의구분

1. 자속밀도 0.5[Wb/m2 ]의 평등자계 내에 자계 방향과 직각으로 높여진 길이 5[cm]의 직선도체에 1[A]의 전류를 흘렸을 때 도체가 받는 힘 [N]은?

  1. 0[zero]
  2. 0.01
  3. 0.02
  4. 0.025
(정답률: 76%)
  • 힘의 크기는 F = BILsinθ로 계산할 수 있습니다. 여기서 B는 자속밀도, I는 전류, L은 도체의 길이, θ는 도체와 자기장의 각도입니다. 이 문제에서는 θ가 90도이므로 sinθ은 1이 됩니다. 따라서 F = BIL이 됩니다.

    주어진 값에 대입하면 F = 0.5 [Wb/m2] × 1 [A] × 0.05 [m] = 0.025 [N]이 됩니다. 따라서 정답은 "0.025"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 내부저항 r[Ω]이고, 기전력이 E[V]인 건전지의 등가회로는?

(정답률: 95%)
  • 등가회로란 외부에서 볼 때 같은 전기적 특성을 가지는 회로를 말합니다. 따라서 내부저항 r과 기전력 E를 가지는 건전지의 등가회로는 E와 r이 직렬로 연결된 회로입니다. 이 때, 직렬 연결된 회로에서 전압은 각 부품의 전압의 합과 같고, 전류는 모든 부품에서 같으므로 등가회로의 전압은 E이고, 내부저항은 r입니다. 따라서 ""가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림의 회로에서 단자 ab에 나타나는 전압 Vab는 몇 [V]인가?

  1. 5
  2. 6
  3. 8
  4. 10
(정답률: 75%)
  • 회로의 왼쪽 부분은 병렬 연결이므로 전압은 같습니다. 따라서 Vab = V1 = 5V 입니다. 오른쪽 부분은 직렬 연결이므로 전압은 합산됩니다. V2와 V3를 합하면 5V + 1V = 6V가 됩니다. 따라서 전체 회로에서 Vab는 6V가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 그림에서 스위치(S.W)를 닫을 때의 충전전류 i(t)[A]는?

(정답률: 94%)
  • 스위치가 닫혀있을 때, 전기회로는 완전한 회로가 되어 전기가 흐를 수 있습니다. 이때, 전기는 전지에서 출발하여 전구를 통해 흐르고, 다시 전지로 돌아가는 순환회로를 형성합니다. 이때, 전구는 저항이 있기 때문에 전류의 흐름을 제한합니다. 따라서, 전류 i(t)는 전지와 전구 사이의 전압 V(t)를 전구의 저항 R을 통해 나눈 값인 i(t) = V(t)/R로 계산됩니다. 이때, 전지의 전압 V(t)는 일정하므로, 전류 i(t)는 전구의 저항 R에 비례합니다. 따라서, 전구의 저항이 작을수록 전류 i(t)는 커지게 됩니다. 보기 중에서 전구의 저항이 가장 작은 것은 "" 이므로, 정답은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

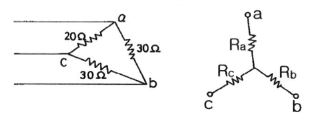

5. 그림과 같이 △결선을 Y결선으로 변환했을 때 Rc의 값은?

  1. 7.5[Ω]
  2. 11.2[Ω]
  3. 15[Ω]
  4. 20[Ω]
(정답률: 92%)
  • Y-결선과 △-결선은 서로 변환이 가능하며, 변환 후의 저항값은 다음과 같은 공식을 사용합니다.

    Y-결선에서 △-결선으로 변환할 때의 저항값 = Y-결선에서의 저항값 / (Y-결선에서의 저항값의 합)

    △-결선에서 Y-결선으로 변환할 때의 저항값 = △-결선에서의 저항값 x (△-결선에서의 저항값의 합) / 3

    따라서, 위 그림에서 Y-결선으로 변환하면 다음과 같습니다.

    Rc = 10 x 20 / (10 + 20 + 30) = 4

    Rb = 30 x 20 / (10 + 20 + 30) = 12

    Ra = 20 x 30 / (10 + 20 + 30) = 8

    이제 Y-결선에서 전류가 흐르는 부분을 △-결선으로 변환하면 다음과 같습니다.

    R1 = 4 + 12 = 16

    R2 = 8 + 12 = 20

    R3 = 4 + 8 = 12

    따라서, △-결선에서 Rc의 값은 12 x 16 / (16 + 20 + 12) = 7.5[Ω]가 됩니다.

    즉, Rc의 값은 Y-결선에서 △-결선으로 변환한 후, △-결선에서 Rc의 값을 계산하여 구할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 직류 전동기의 종류에 해당되지 않는 것은?

  1. 유도 전동기
  2. 직권 전동기
  3. 분권 전동기
  4. 복권 전동기
(정답률: 89%)
  • 유도 전동기는 자기장을 이용하여 회전력을 발생시키는 인덕션 모터의 일종으로, 직류 전동기의 종류에 해당되지 않습니다. 나머지 보기인 직권 전동기, 분권 전동기, 복권 전동기는 모두 직류 전동기의 종류에 해당됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 유도전동기의 회전력은?

  1. 단자 전압에 정비례
  2. 단자 전압의 1/2승에 비례
  3. 단자 전압의 2승에 비례
  4. 단자 전압의 3승에 비례
(정답률: 90%)
  • 유도전동기의 회전력은 회전자에 인가된 전류와 자기장의 크기에 비례합니다. 이 때 자기장의 크기는 전류와 단자 전압의 곱으로 나타낼 수 있습니다. 따라서 회전력은 전류와 단자 전압의 곱인데, 전류는 단자 전압에 비례하므로 회전력은 단자 전압의 2승에 비례합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림과 같은 회로에서 부하 임피던스 Z를 얼마로 할 때 부하에 최대 전력이 공급되는가?

  1. 5+j2
  2. 5-j2
  3. 5+j8
  4. 5-j8
(정답률: 72%)
  • 부하에 최대 전력이 공급되려면 전송선로의 효율이 최대가 되어야 합니다. 전송선로의 효율은 전송선로의 내부 임피던스와 부하 임피던스가 일치할 때 최대가 됩니다. 따라서 부하 임피던스는 전송선로의 내부 임피던스와 일치해야 합니다. 이 회로에서 전송선로의 내부 임피던스는 50Ω이므로 부하 임피던스는 50Ω이어야 합니다. 따라서 정답은 "5+j2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 회로에서 I1과 I2와의 위상차는? (단, R=XC이다.)

  1. 0°
  2. 45°
  3. 90°
  4. 135°
(정답률: 90%)
  • 전압과 전류의 위상차는 전압이 선도하고 전류가 따라오는 것으로 정의됩니다. 이 회로에서는 전압이 전압원에서 생성되어 R과 XC를 거쳐 I1과 I2로 흐르게 됩니다. 이때 R과 XC는 시간에 따라 전압과 전류의 크기가 변하지만 위상차는 변하지 않습니다. 따라서 I1과 I2의 위상차는 0°입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 그림과 같은 회로에서 저항 R에 흐르는 전류는?

  1. 3[A]
  2. 4[A]
  3. 5[A]
  4. 6[A]
(정답률: 84%)
  • 전압이 12V이고 저항이 3Ω인 저항기와 병렬로 연결된 저항기의 저항이 2Ω이므로, 병렬 저항의 등가 저항은 1/R = 1/3 + 1/2 = 5/6 이다. 따라서, 병렬 저항의 전류는 I = V/R = 12/(5/6) = 14.4A 이다. 이 전류는 다시 직렬로 연결된 3Ω의 저항을 통해 흐르므로, 최종 전류는 4A가 된다. 따라서, 정답은 "4[A]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 진공 중에 Q1[C], Q2[C]의 전하(電荷)가 r[m] 떨어져 있을 때 작용하는 힘 F[N]는?

(정답률: 78%)
  • 정답은 "" 입니다.

    진공 중에는 전하간의 상호작용력이 쿨롱력(Coulomb force)으로만 작용합니다. 쿨롱력은 전하의 크기와 거리에 비례하며, 전하가 같은 경우에는 서로 반대 방향으로 작용합니다. 따라서 Q1과 Q2 사이에는 서로 반대 방향으로 작용하는 힘이 발생하며, 이 때문에 보기 중에서 ""이 정답입니다. 거리 r이 멀어질수록 힘은 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 그림의 회로에서 5[Ω]의 저항에 흐르는 전류는 몇 [A] 인가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 93%)
  • 정답은 "1"입니다.

    전압의 합은 12[V]이고, 이에 대한 전류는 전체 회로에서의 저항인 3[Ω]으로 나누어 계산할 수 있습니다.

    따라서 전류는 12[V] / 3[Ω] = 4[A]가 되며, 이 전류가 5[Ω]의 저항을 통해 흐르므로 5[Ω] 저항에 흐르는 전류는 4[A] * (5[Ω] / (3[Ω] + 5[Ω])) = 1[A]가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 최대치가 A인 정현파의 전파정류의 실효치는?

  1. 0.5 A
  2. 0.707 A
  3. 1 A
  4. 1.414 A
(정답률: 78%)
  • 정현파의 전파정류는 사인파와 같은 형태를 가지며, 최대치와 최소치가 번갈아 나타납니다. 이 때, 전파정류의 실효치는 최대치의 값에 루트 2를 나눈 값입니다. 따라서 최대치가 A인 정현파의 전파정류의 실효치는 A/루트2로 계산됩니다. 이를 계산하면 약 0.707 A가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 광전효과에서 방출된 전자의 에너지에 대한 설명 중 옳은 것은?

  1. 빛의 세기에 비례한다.
  2. 빛의 주파수에 비례한다.
  3. 빛의 속도에 비례한다.
  4. 빛의 세기에 반비례한다.
(정답률: 72%)
  • 광전효과에서 방출된 전자의 에너지는 빛의 주파수에 비례합니다. 이는 플랑크 상수와 빛의 주파수의 곱으로 나타낼 수 있는데, 이를 통해 빛의 주파수가 높을수록 전자의 에너지가 높아지는 것을 알 수 있습니다. 따라서, 빛의 주파수가 낮을수록 전자의 에너지는 낮아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 부하가 증가할 때 증폭기의 입력 저항(Ri)이 감소하는 것은?

  1. CB 증폭기
  2. CE 증폭기
  3. CC 증폭기
  4. CE와 CC 증폭기
(정답률: 91%)
  • 부하가 증가하면 출력 신호의 전압이 감소하게 되고, 이는 증폭기의 입력 신호에도 영향을 미치게 됩니다. 이때 CE 증폭기는 출력 신호와 입력 신호가 공통적으로 연결된 에미터 저항을 가지고 있어, 출력 신호의 전압이 감소하면 입력 신호의 전압도 함께 감소하게 됩니다. 따라서 입력 저항인 Ri도 감소하게 되는 것입니다. 반면 CB 증폭기와 CC 증폭기는 출력 신호와 입력 신호가 서로 다른 접점에 연결되어 있기 때문에, 출력 신호의 전압이 감소해도 입력 신호의 전압에는 영향을 미치지 않습니다. CE와 CC 증폭기는 출력 저항이 다르기 때문에, 부하가 증가할 때 CE 증폭기는 출력 저항이 작아져서 출력 신호의 전압이 더욱 감소하게 되지만, CC 증폭기는 출력 저항이 크기 때문에 출력 신호의 전압이 상대적으로 덜 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 그림과 같은 정류회로에서 100[V]의 교류전압을 가했을 때 직류 출력전압은 약 얼마인가? (단, 무부하 상태임.)

  1. 100[V]
  2. 141[V]
  3. 200[V]
  4. 282[V]
(정답률: 65%)
  • 정류회로에서는 다이오드를 통해 양의 반주파만 통과시키고 음의 반주파는 차단합니다. 따라서 입력 전압의 효과적인 값은 입력 전압의 절반인 50[V]가 됩니다. 이때, 정류된 전압은 입력 전압의 효과적인 값과 같으므로 50[V]가 됩니다. 그러나 다이오드의 정류 특성상 전압이 약간 감소하므로 대략 0.7[V] 정도의 손실이 발생합니다. 따라서 출력 전압은 대략 50[V] - 0.7[V] = 49.3[V]가 됩니다. 그러나 이는 한 개의 다이오드만 사용한 경우이므로, 브릿지 정류회로를 사용한 경우에는 출력 전압이 약 2배가 되므로 49.3[V] x 2 = 98.6[V]가 됩니다. 이때, 출력 전압에는 여전히 약간의 손실이 있으므로 대략 1[V] 정도를 더해줍니다. 따라서 최종적으로 출력 전압은 대략 98.6[V] + 1[V] = 99.6[V]가 됩니다. 이는 보기 중에서 가장 가까운 값인 "100[V]"와 가장 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 아래의 펄스 발생 회로의 주파수는?

  1. 700[Hz]
  2. 350[Hz]
  3. 14[kHz]
  4. 7[kHz]
(정답률: 78%)
  • 위의 펄스 발생 회로는 아날로그적인 방식으로 주기적으로 펄스를 발생시키는 회로입니다. 이 회로에서 발생하는 펄스의 주파수는 R과 C의 값에 의해 결정됩니다. 주파수는 1/2πRC로 계산할 수 있습니다. 따라서 R=1kΩ, C=22nF로 대입하면 주파수는 약 7kHz가 됩니다. 따라서 정답은 "7[kHz]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음은 다이오드와 트랜지스터를 이용한 DTL회로이다. Y=f(A,B,C)라 할 때 f(A,B,C)는?

  1. ABC
  2. A+B+C
(정답률: 64%)
  • 다이오드와 트랜지스터를 이용한 DTL회로에서 입력 A, B, C는 각각 다이오드를 통해 트랜지스터의 베이스로 전달된다. 이때, 트랜지스터의 발진기와 수집기 사이에는 AND 게이트가 형성되며, 이 AND 게이트의 출력이 Y가 된다. 따라서, Y=f(A,B,C)에서 f(A,B,C)는 AND 연산을 의미하므로 ""가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 마이크로컴퓨터에서 정보를 전송하는 선(線)은?

  1. 어드레스 버스
  2. 데이터 버스
  3. 제어 버스
  4. 인터럽트
(정답률: 91%)
  • 정보를 전송하는 선은 데이터 버스입니다. 데이터 버스는 마이크로컴퓨터에서 데이터를 전송하는 데 사용되는 선으로, CPU와 메모리, 입출력 장치 등 각각의 장치들 간에 데이터를 주고받는 데 사용됩니다. 따라서 정보를 전송하는 선은 데이터 버스입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 아래의 논리회로와 등가인 논리 게이트는?

(정답률: 86%)
  • 입력 A와 B 중 하나라도 1이면 AND 게이트의 출력이 0이 되므로 OR 게이트의 입력에는 A와 B를 반전시킨 NOT 게이트가 필요하다. 따라서, 입력 A와 B에 각각 NOT 게이트를 거친 후 OR 게이트로 연결하면 된다. 이때, NOT 게이트의 출력이 OR 게이트의 입력으로 들어가므로 NOT 게이트와 OR 게이트는 등가인 논리 게이트이다. 따라서, 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. JK 플립플롭에서 J=1, K=1 일 때 클럭 펄스가 들어가면 출력 Q는?

  1. 0
  2. 1
  3. Q
(정답률: 81%)
  • JK 플립플롭에서 J=1, K=1 일 때는 이전 상태와 반대로 바뀌게 됩니다. 즉, Q가 0이었다면 1이 되고, Q가 1이었다면 0이 됩니다. 따라서 정답은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 순서 논리 회로(sequential logic circuit)의 구성을 나타낸 것은?

  1. 감산 회로와 논리곱 회로
  2. 가산 회로와 논리합 회로
  3. 조합 회로와 논리 소자
  4. 조합 회로와 기억 소자
(정답률: 79%)
  • 순서 논리 회로는 이전 상태에 따라 현재 상태가 결정되는 회로로, 이전 상태를 기억하는 기억 소자와 현재 입력에 따라 출력이 결정되는 조합 회로로 구성됩니다. 따라서 정답은 "조합 회로와 기억 소자"입니다. 감산 회로와 논리곱 회로는 조합 회로에 해당하며, 가산 회로와 논리합 회로는 기억 소자에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. EXCLUSIVE NOR GATE는 어느 것과 같은가?

  1. ADDER
  2. COMPARATOR
  3. SUBTRACTOR
  4. DECODER
(정답률: 93%)
  • EXCLUSIVE NOR GATE는 두 입력이 같으면 출력이 1이 되고, 다르면 출력이 0이 되는 논리 게이트입니다. 이와 유사하게, COMPARATOR는 두 입력을 비교하여 같으면 출력이 1이 되고, 다르면 출력이 0이 되는 논리 회로입니다. 따라서 EXCLUSIVE NOR GATE와 COMPARATOR는 두 입력이 같은지 다른지를 판별하는 기능에서 유사하다고 볼 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 16개의 address를 가진 processor를 이용한 장비에서 직접적으로 addressing을 할 수 있는 address 수는 몇 개인가?

  1. 65,536
  2. 65,535
  3. 256
  4. 255
(정답률: 82%)
  • 16개의 address를 가진 processor는 2^16 (65536) 개의 주소를 직접적으로 addressing할 수 있습니다. 이는 16개의 address bit로 표현 가능한 모든 주소를 나타내기 때문입니다. 따라서 정답은 "65,536"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 10진수 (28)10을 8자리(Bit)의 2진수로 변환하되 2의 보수법으로 표시하면?

  1. 00011100
  2. 11100011
  3. 11100100
  4. 11100010
(정답률: 79%)
  • 먼저 28을 2진수로 변환하면 11100이 됩니다. 이를 8자리로 맞추기 위해 앞에 3자리를 0으로 채워줍니다. 따라서 28의 8자리 2진수 표현은 00011100이 됩니다.

    이제 2의 보수법을 적용해야 합니다. 2의 보수법은 원래 수의 모든 비트를 반전시킨 후 1을 더하는 것입니다. 따라서 00011100의 모든 비트를 반전시키면 11100011이 됩니다. 여기에 1을 더하면 최종적으로 11100100이 됩니다.

    따라서 정답은 "11100100"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 반가산기에서 자리올림(carry)을 바르게 나타낸 것은?

  1. A+B
  2. AㆍB
(정답률: 84%)
  • 반가산기에서 자리올림은 A와 B가 모두 1일 때 발생합니다. 이때 A와 B를 곱한 값이 1이 되어야 하므로, 정답은 "AㆍB"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 그림과 같은 NAND 게이트로 구성되는 RS 플립플롭 회로에서 R 및 S의 입력이 각 각 어떤 상태일 때 금지 입력(부정)인가?

  1. R=0, S=0
  2. R=0, S=1
  3. R=1, S=0
  4. R=1, S=1
(정답률: 52%)
  • RS 플립플롭 회로에서 R=0, S=0 일 때, 두 입력 모두 0이므로 Q와 Q'의 출력이 모두 1이 됩니다. 이는 RS 플립플롭의 동작 원리에 어긋나는 상황으로, 금지 입력(부정)입니다. 따라서 정답은 "R=0, S=0" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 아래에서 비동기식 카운터는?

  1. 리플 카운터
  2. 동기 카운터
  3. 조합형 카운터
  4. 존슨 카운터
(정답률: 80%)
  • 리플 카운터는 비동기식 카운터입니다. 이는 카운터의 출력이 입력 신호의 상승 에지에 의해 변경되는 것을 의미합니다. 따라서 입력 신호의 상승 에지와 출력 신호의 상승 에지가 동시에 발생하지 않을 수 있으며, 이는 비동기식 카운터의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 전가산기 논리 회로를 구성하기 위하여 필요한 것은?

  1. 반가산기 2개
  2. 반가산기 2개와 OR 1개
  3. 반가산기 3개
  4. 반가산기 2개와 AND 1개
(정답률: 91%)
  • 전가산기는 3개의 입력(A, B, Carry-in)을 받아서 2개의 출력(Sum, Carry-out)을 내보내는 논리 회로입니다. 이를 구성하기 위해서는 먼저 2개의 입력(A, B)을 받아서 2개의 출력(Sum, Carry)을 내보내는 반가산기가 필요합니다. 그리고 이 반가산기를 2개 사용하여 Carry-in과 Sum을 각각 계산하고, 이를 OR 게이트로 연결하여 Carry-out을 계산할 수 있습니다. 따라서 전가산기를 구성하기 위해서는 반가산기 2개와 OR 게이트 1개가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 테이프 레코더 구성 요소에서 모터에 의해 일정한 스피드로 회전하는 축은?

  1. 캡스턴
  2. 테이크 업.릴
  3. 가이드 롤러
  4. 핀치 롤러
(정답률: 88%)
  • 캡스턴은 테이프 레코더에서 모터에 의해 일정한 스피드로 회전하는 축입니다. 이는 테이프를 정확하게 감아주는 역할을 하며, 테이프의 속도와 위치를 제어합니다. 따라서 테이프 레코더에서 가장 중요한 구성 요소 중 하나입니다. 테이크 업 릴은 테이프를 감아주는 역할을 하고, 가이드 롤러와 핀치 롤러는 테이프의 이동 경로를 안정적으로 유지해주는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 헤테로다인 중계 방식의 특징이 아닌 것은?

  1. 변ㆍ복조에 의한 변형이 없다.
  2. 분지 삽입이 용이하다.
  3. 중간 주파 증폭기를 갖는다.
  4. 장거리 간선에 적당하다.
(정답률: 82%)
  • 헤테로다인 중계 방식은 변ㆍ복조에 의한 변형이 없고, 중간 주파 증폭기를 갖고 있으며, 장거리 간선에 적당한 특징을 가지고 있습니다. 따라서 분지 삽입이 용이하다는 것은 헤테로다인 중계 방식의 특징이 아닙니다. 분지 삽입이 용이한 이유는 주파수 분할 다중 접속(Frequency Division Multiple Access, FDMA) 방식을 사용하기 때문입니다. FDMA 방식은 주파수 대역을 나누어 여러 개의 채널을 만들어 각 채널에 다른 통화나 데이터를 전송하는 방식으로, 이를 이용하여 분지 삽입이 용이합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 아래 그림은 컬러 TV의 주파수 스펙트럼이다. (A)의 주파수 명칭은?

  1. 영상반송파
  2. 휘도신호
  3. 색부반송파
  4. 음성반송파
(정답률: 80%)
  • (A)의 주파수 명칭은 "색차신호"이다.

    정답이 "색부반송파"인 이유는 다음과 같다. 컬러 TV에서는 색상 정보를 전송하기 위해 "색차신호"를 사용한다. 이 신호는 "색차신호 전송 주파수"와 "색차신호 반송 주파수"로 나뉘는데, (A)는 "색차신호 전송 주파수"이다. 그리고 "색차신호 반송 주파수"와 함께 전송되는 반송파를 "색부반송파"라고 부른다. 따라서 (A)는 "색부반송파"가 아니라 "색차신호 전송 주파수"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음은 일상적인 가정용 VTR에서 모든 조작이 정상적으로 조정된 상태로 사용 중 Tape 주행 시 재생 화면이 나오지 않을 경우 점검 할사항과 가장 관계있는 것은?

  1. TV Channel의 프리셋 미조절이 틀어져 있는가
  2. 안테나선이 VTR 입력과 TV입력에 정확하게 접속 되었는가
  3. VTR 튜너의 수신 Channel을 정확하게 조정했는가
  4. CAMERA/TUNER Switch가 CAMERA측에 있는가
(정답률: 83%)
  • TV Channel의 프리셋 미조절이 틀어져 있는 경우, VTR에서 재생되는 신호가 TV에 전달되지 않아 화면이 나오지 않을 수 있습니다. 이는 TV 채널을 VTR에서 재생하는 채널과 일치시켜주지 않으면 발생할 수 있는 문제입니다. 따라서 TV Channel의 프리셋을 VTR에서 재생하는 채널과 일치시켜주어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

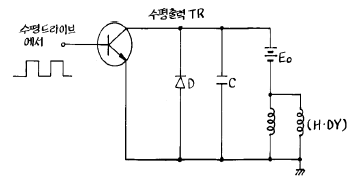

34. 아래 수평 출력회로의 편향 동작 설명 중 옳지 않은 것은?

  1. 편향 코일에 전자에너지가 축적되어 있으므로 코일 전류는 급격히 감소할 수 없고, 공진용 콘덴 서 C를 충전하면서 증가한다.
  2. C의 충전이 끝나고 전류가 0 이 된다.
  3. C의 방전이 끝나지만 이 때 코일에 흐르는 전류는 역방향으로 최대가 된다.
  4. 편향 코일에 전류는 직선적으로 증가한다.
(정답률: 57%)
  • "편향 코일에 전자에너지가 축적되어 있으므로 코일 전류는 급격히 감소할 수 없고, 공진용 콘덴 서 C를 충전하면서 증가한다." 이 설명은 옳습니다. 편향 코일에는 전자가 축적되어 있어서 코일 전류가 급격히 감소하는 것을 막아줍니다. 따라서 공진용 콘덴서 C를 충전하면서 코일 전류가 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 재생용 EQ(Equalizer) 회로의 특성을 올바르게 표현한 것은?

  1. 저역의 이득을 낮추고, 고역의 이득을 올린다.
  2. 중역과 고역의 이득을 올린다.
  3. 저역과 중역의 이득을 올린다.
  4. 저역의 이득을 올리고, 고역의 이득을 낮춘다.
(정답률: 85%)
  • 재생용 EQ 회로는 주로 음악 재생 시에 사용되며, 음악의 주파수 대역별로 이득을 조절하여 음질을 개선하는 역할을 합니다. 이 때, 저역은 주로 베이스와 같은 저주파수 대역을 의미하며, 고역은 고음과 같은 고주파수 대역을 의미합니다. 따라서, 저역의 이득을 올리고, 고역의 이득을 낮추는 것은 음악의 밸런스를 맞추어 전체적인 음질을 개선하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 라운드니스 컨트롤(Loudness Control) 회로의 특성을 가장 올바르게 설명한 것은?

  1. 저역 특성만을 올려주기 위한 회로이다.
  2. 고역 특성만을 올려주기 위한 회로이다.
  3. 저역과 고역 특성을 올려주기 위한 회로이다.
  4. 중역 특성을 올려주기 위한 회로이다.
(정답률: 74%)
  • 라운드니스 컨트롤 회로는 저역과 고역 특성을 올려주기 위한 회로입니다. 이는 음악이나 음성의 전체적인 음질을 개선하기 위해 사용되며, 저역과 고역의 음향이 부족하게 느껴질 때 이를 보완해주는 역할을 합니다. 따라서 "저역과 고역 특성을 올려주기 위한 회로이다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 주파수 특성이 평탄하고 음질이 좋아 가장 많이 사용되는 스피커는?

  1. 전자형
  2. 압전형
  3. 정전형
  4. 동전형
(정답률: 93%)
  • 동전형 스피커는 진동판이 동전 모양으로 되어 있어서, 진동판의 진동이 균일하게 전달되어 주파수 특성이 평탄하고 음질이 좋습니다. 또한, 구조가 간단하고 제작 비용이 저렴하여 가장 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 레코드플레이어에서 톤 암(Tone Arm)의 부속품 가운데 암의 축에 비틀려는 힘의 작용을 막기 위한 것은?

  1. 암 리프터(Arm Lifter)
  2. 인사이드 포스 캔슬러(Inside force canceler)
  3. 암 베이스(Arm base)
  4. 래터럴 밸런서(Lateral Balancer)
(정답률: 86%)
  • 톤 암은 노란색 레코드를 읽어들이는데, 이때 암의 축에 비틀려는 힘이 작용할 수 있습니다. 이러한 비틀림은 음질에 영향을 미칠 수 있으므로, 이를 막기 위해 래터럴 밸런서가 사용됩니다. 래터럴 밸런서는 암의 축에 수직으로 작용하는 힘을 유지하여 암이 수평을 유지하도록 도와줍니다. 이를 통해 음질의 안정성을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 아래의 마이크 가운데 주파수 특성이 보편적으로 제일 좋은 것은?

  1. 콘덴서 형
  2. 크리스털 형
  3. 다이나믹 형
  4. 카본 형
(정답률: 88%)
  • 콘덴서 형 마이크는 주파수 응답이 넓고 세밀하며, 고음과 세세한 음향을 잘 잡아낼 수 있기 때문에 보편적으로 제일 좋은 것으로 알려져 있습니다. 또한, 콘덴서 형 마이크는 다른 형태의 마이크에 비해 민감하게 반응하기 때문에 섬세한 음향을 잘 잡아낼 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 스피커의 출력 음압 레벨을 측정하기 위해 사용되는 계측기가 아닌 것은?

  1. 와우ㆍ플러터 메터
  2. 표준 마이크
  3. 음압계
  4. 신호발생기
(정답률: 94%)
  • 와우ㆍ플러터 메터는 스피커의 출력 음압 레벨을 측정하는 계측기가 아니라, 음악의 진폭 변화나 불규칙한 소리의 진동을 측정하는 계측기이기 때문에 정답입니다. 표준 마이크, 음압계, 신호발생기는 모두 스피커의 출력 음압 레벨을 측정하기 위해 사용되는 계측기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 그림과 같은 전동기는?

  1. 직류 분권 전동기
  2. 가동 복권 전동기
  3. 차동 복권 전동기
  4. 3상동기 전동기
(정답률: 66%)
  • 그림의 전동기는 차동 복권 전동기입니다. 이는 전류가 흐르는 두 개의 회전자 사이에 복권을 형성하여 회전자 간의 차동 회전을 이용하여 동작하는 전동기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 자유 공간에서 반파 안테나의 방사 전력이 100[W] 일 때, 최대 방사방향으로 5[km] 떨어진 지점에서의 전계강도는 약 몇 [mV/m]인가? (단, 반파 안테나의 방사저항 Rr은 73.13[Ω]이고, 방사 전계 E는 전류를 I, 거리를 d 라 할 때 E=60I/d이다.)

  1. 5
  2. 14
  3. 26
  4. 70
(정답률: 44%)
  • 전파의 전력밀도는 거리의 제곱에 반비례하므로, 5km 떨어진 지점에서의 전력밀도는 (1/5^2) = 0.04배가 된다. 따라서, 해당 지점에서의 방사 전력은 100 x 0.04 = 4[W]가 된다.

    방사 전계는 E=60I/d 이므로, 전류 I는 방사 전력과 반사저항 Rr을 이용하여 I = sqrt(P_r/R_r) = sqrt(4/73.13) = 0.34[A]가 된다.

    따라서, 해당 지점에서의 전계강도는 E = 60 x 0.34 / 5000 = 0.00408[V/m]이다. 이를 mV/m으로 환산하면 4.08[mV/m]가 되므로, 가장 가까운 보기는 "14"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 가청주파수 대역을 20[Hz]-20[kHz]라고 할 때 아날로그 신호를 디지털로 변환하기 위한 최저 표본화 주파수는 몇 [kHz] 인가?

  1. 10
  2. 20
  3. 40
  4. 80
(정답률: 84%)
  • 나이퀴스트-샘플링 정리에 따르면, 최저 표본화 주파수는 원래 신호의 최대 주파수의 2배 이상이어야 한다. 따라서, 가청주파수 대역의 최대 주파수인 20[kHz]의 2배인 40[kHz]가 최저 표본화 주파수가 되어야 한다. 따라서 정답은 "40"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 선간 전압 100[V]의 3상 전원에 2.1[kW]의 부하를 걸어줄 때, 선전류가 17.3[A]흘렀다. 부하에서의 역률은 약 얼마인가?

  1. 0.5
  2. 0.6
  3. 0.7
  4. 0.97
(정답률: 43%)
  • 부하에서의 유효전력은 P = 2.1[kW] 이고, 선전류는 I = 17.3[A] 이므로, 부하에서의 피상전력은 S = √3 × V × I = 2997[W] 이다. 따라서, 부하에서의 역률은 cosφ = P / S = 0.7 이다. 이는 부하에서 전체 피상전력 중 유효전력이 占하는 비율을 나타내는 것으로, 일반적으로 좋은 역률은 0.7 이상이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 프로그램 수행 중에 외부에서 예기치 않은 일이 발생하여 그것에 대한 처리를 우선적으로 요구하는 것은?

  1. 인터럽트(interrupt)
  2. DMA
  3. Polling
  4. Stack
(정답률: 79%)
  • 인터럽트는 프로그램 수행 중에 외부에서 예기치 않은 일이 발생하면 해당 일에 대한 처리를 우선적으로 요구하는 것이기 때문입니다. 예를 들어, 입출력 장치에서 데이터가 도착하거나, 타이머가 만료되거나, 하드웨어 오류가 발생하는 등의 상황에서 인터럽트가 발생하여 프로세서는 해당 상황에 대한 처리를 우선적으로 수행하게 됩니다. 이를 통해 시스템의 반응성과 처리 속도를 향상시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 설명 중 옳지 않은 것은?

  1. AM 변조된 전파를 가청주파수로 고치는 것은 제2검파기 이다.
  2. 수신기의 AGC 회로에서 RC 값이 너무 크면 속도가 빠른 페이딩을 따르지 못한다.
  3. 수신기의 동조회로에서 Q가 너무 크면 충실도가 나빠진다.
  4. 수신기의 감도를 크게 하기 위해서 차단주파수가 낮은 TR을 사용한다.
(정답률: 59%)
  • "수신기의 감도를 크게 하기 위해서 차단주파수가 낮은 TR을 사용한다." 인 이유는, 차단주파수가 낮을수록 TR의 대역폭이 넓어지기 때문에 더 많은 신호를 받을 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 설명 중 옳지 않은 것은?

  1. UJT는 자기 회복 능력이 있다.
  2. DIAC은 브레이크 오버 전압 이상의 펄스를 가하면 통전된다.
  3. CdS는 입사되는 빛에 의해 저항값이 변한다 .
  4. TR, 다이오드, 저항 등을 작은 Si 칩 안에 배선해 놓은 것이 모노리딕 IC이다.
(정답률: 83%)
  • "TR, 다이오드, 저항 등을 작은 Si 칩 안에 배선해 놓은 것이 모노리딕 IC이다."는 옳은 설명입니다.

    UJT는 자기 회복 능력이 있는 이유는 UJT의 내부 구조에서 P-N 접합이 하나만 존재하기 때문입니다. 이로 인해 UJT는 전류가 흐르는 방향이 바뀌어도 자기 회복이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 누산기의 설명으로 옳은 것은?

  1. CPU가 해석한 명령어를 기억한다.
  2. CPU내에 있는 레지스터로서 연산결과를 일시적으로 기억한다.
  3. 메모리 소자 내에 있는 레지스터로서 인터럽트 주소를 저장한다.
  4. CPU의 명령 순서를 기억한다.
(정답률: 81%)
  • 누산기는 CPU에서 연산을 수행하는 레지스터 중 하나로, 덧셈, 뺄셈 등의 연산을 수행하고 그 결과를 일시적으로 기억하는 역할을 합니다. 따라서 "CPU내에 있는 레지스터로서 연산결과를 일시적으로 기억한다."가 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 지정된 메모리 번지 내용을 누산기 등의 레지스터로 옮기는 명령은?

  1. 로드 명령
  2. 스토어 명령
  3. 전송 명령
  4. 교환 명령
(정답률: 70%)
  • 로드 명령은 지정된 메모리 번지 내용을 누산기 등의 레지스터로 옮기는 명령이다. 따라서 이 문제에서 정답은 "로드 명령"이다. 스토어 명령은 반대로 누산기 등의 레지스터 내용을 지정된 메모리 번지에 저장하는 명령이다. 전송 명령은 데이터를 한 장치에서 다른 장치로 전송하는 명령이며, 교환 명령은 두 개의 레지스터 내용을 서로 교환하는 명령이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음은 무슨 회로인가? (단, CR시정수가 입력 펄스폭보다 작다.)

  1. 시미트 트리거 회로
  2. 감산기 회로
  3. 단안정 발진 회로
  4. 주파수 체배 회로
(정답률: 89%)
  • 이 회로는 입력 신호를 주파수 체배하여 출력하는 회로이다. 이를 위해 입력 신호를 시미트 트리거 회로를 통해 사각파로 변환하고, 이를 감산기 회로를 통해 주파수를 나누어 출력 신호를 생성한다. 따라서 이 회로는 "주파수 체배 회로"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 채터링(Chattering) 방지 회로로 쓰이는 것은?

  1. 래치 회로
  2. 시미트 트리거 회로
  3. 매트릭스 회로
  4. 멀티플렉서 회로
(정답률: 79%)
  • 채터링은 스위치나 버튼을 누르거나 떼는 과정에서 발생하는 불안정한 신호 현상입니다. 이러한 채터링을 방지하기 위해 래치 회로가 사용됩니다. 래치 회로는 이전에 입력된 신호를 기억하고, 새로운 입력이 들어오면 이전 입력과 비교하여 안정적인 출력을 내보내는 회로입니다. 따라서 채터링이 발생해도 이전 입력을 기억하고 있기 때문에 안정적인 출력을 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 전류와 자장의 세기와의 관계를 나타내는 법칙은?

  1. 옴(Ohm)의 법칙
  2. 키르히호프(Kirchhoff)의 법칙
  3. 비오-사바르(Biot-Savart)의 법칙
  4. 렌쯔(Lenz)의 법칙
(정답률: 81%)
  • 전류가 흐르는 전선에서 발생하는 자기장의 세기는 전류의 세기와 전선과의 거리에 비례하며, 자기장의 방향은 전류의 방향에 수직한 방향이다. 이러한 관계를 나타내는 법칙이 비오-사바르(Biot-Savart)의 법칙이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 신호 대 잡음비에 대한 설명 중 옳지 않은 것은?

  1. 신호전압과 잡음전압과의 비를 말한다.
  2. S/N비가 작을수록 잡음이 상대적으로 적다는 것을 의미한다.
  3. 일반적으로 재생 증폭기의 S/N비는 60[dB]정도 필요하다.
  4. 규정된 세기의 입력 신호를 가하여 얻어진 출력전압과 무신호시에 출력되는 전압과의 비이다.
(정답률: 86%)
  • "S/N비가 작을수록 잡음이 상대적으로 적다는 것을 의미한다."는 옳지 않은 설명입니다. 올바른 설명은 "S/N비가 클수록 신호가 상대적으로 강하다는 것을 의미하며, 잡음이 상대적으로 적다는 것을 의미한다."입니다. S/N비는 신호와 잡음의 비율을 나타내는데, 이 비율이 클수록 신호가 잡음보다 강하다는 것을 의미합니다. 따라서 S/N비가 작을수록 잡음이 상대적으로 많다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. AM 수신기의 감도를 높이기 위하여 고주파 증폭을 크게하면 발진이 일어난다. 발진을 방지하기 위한 방법은?

  1. 저주파 증폭을 크게 한다.
  2. 저주파 증폭을 작게 한다.
  3. 수신 주파수를 영상 주파수로 바꾸어 증폭한다.
  4. 수신 주파수를 중간 주파수로 바꾸어 증폭한다.
(정답률: 90%)
  • 고주파 증폭을 크게하면 발진이 일어나는 이유는, 고주파 신호가 수신기 내부에서 되묻혀서 자기 자신을 강화시키기 때문입니다. 이를 방지하기 위해서는 수신 주파수를 중간 주파수로 바꾸어 증폭해야 합니다. 중간 주파수로 바꾸면 고주파 신호가 수신기 내부에서 되묻히지 않고, 안테나에서 들어온 신호와 구분되어 증폭됩니다. 이렇게 하면 발진을 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 공급자에 대한 보호와 구입자에 대한 보증의 정도를 규정해 두고 공급자의 요구와 구입자의 요구 양쪽을 만족하도록 하는 샘플링 검사방식은?

  1. 규준형 샘플링 검사
  2. 조정형 샘플링 검사
  3. 선별형 샘플링 검사
  4. 연속생산형 샘플링 검사
(정답률: 68%)
  • 규준형 샘플링 검사는 공급자와 구입자 모두에게 보호와 보증을 제공하기 위해 공급자가 제공하는 제품의 일정 비율을 샘플링하여 검사하는 방식입니다. 이 방식은 공급자의 요구와 구입자의 요구를 모두 고려하여 적절한 검사를 수행할 수 있도록 규정해 두고 있습니다. 따라서 이 방식이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 표는 어느 회사의 월별 판매실적을 나타낸 것이다. 5개월 이동평균법으로 6월의 수요를 예측하면?

  1. 150
  2. 140
  3. 130
  4. 120
(정답률: 80%)
  • 5개월 이동평균법은 최근 5개월간의 판매실적을 모두 더한 후 5로 나누어 평균을 구하는 방법이다. 따라서 6월의 수요를 예측하기 위해서는 2월부터 6월까지의 판매실적을 더한 후 5로 나누어야 한다.
    2월부터 6월까지의 판매실적은 각각 100, 110, 120, 130, 140 이므로, 이를 모두 더한 값은 600이다. 따라서 5개월 이동평균법에 따라 6월의 수요를 예측하면 600/5 = 120 이 된다. 따라서 정답은 "120" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. u 관리도의 관리상한선과 관리하한선을 구하는 식으로 옳은 것은?

(정답률: 85%)
  • u 관리도의 관리상한선은 평균(u) + 3표준편차, 관리하한선은 평균(u) - 3표준편차로 구합니다. 따라서 정답은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 도수분포표를 만드는 목적이 아닌 것은?

  1. 데이터의 흩어진 모양을 알고 싶을 때
  2. 많은 데이터로부터 평균치와 표준편차를 구할 때
  3. 원 데이터를 규격과 대조하고 싶을 때
  4. 결과나 문제점에 대한 계통적 특성치를 구할 때
(정답률: 61%)
  • 도수분포표는 데이터의 빈도수를 나타내는 표이므로, 결과나 문제점에 대한 계통적 특성치를 구하는 데는 적합하지 않습니다. 이를 구하기 위해서는 다른 방법들이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 설비의 구식화에 의한 열화는?

  1. 상대적 열화
  2. 경제적 열화
  3. 기술적 열화
  4. 절대적 열화
(정답률: 79%)
  • 설비의 구식화는 기술적으로 발전된 새로운 설비가 출시되면서 상대적으로 구식한 설비의 가치가 떨어지는 것을 의미합니다. 따라서 이는 상대적 열화라고 부르며, 다른 선택지인 경제적 열화나 절대적 열화와는 달리 기술적인 발전에 따른 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 모든 작업을 기본동작으로 분해하고 각 기본동작에 대하여 성질과 조건에 따라 정해놓은 시간치를 적용하여 정미시간을 산정하는 방법은?

  1. PTS 법
  2. WS 법
  3. 스톱워치법
  4. 실적기록법
(정답률: 88%)
  • PTS 법은 작업을 기본동작으로 분해하고 각 기본동작에 대하여 성질과 조건에 따라 정해놓은 시간치를 적용하여 정미시간을 산정하는 방법입니다. 이 방법은 작업의 세부적인 내용을 파악하고, 각 동작의 시간을 정확하게 산정할 수 있어서 신뢰성이 높습니다. 따라서 정답은 PTS 법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
